Среди широкого спектра ноутбуков компании HP можно выделить и довольно специфический сегмент продукции — мобильные графические станции. По своей сути, это не что иное, как очень производительный ноутбук, оснащенный профессиональной дискретной графической картой. В этой статье мы рассмотрим одну из новинок компании HP в сегменте мобильных графических станций — модель HP EliteBook 8700w.
Конфигурация модельного ряда
На сегодняшний день серия ноутбуков EliteBook 8700w насчитывает 12 моделей, которые отличаются друг от друга и типом процессора, и объемом установленной памяти, и моделью дискретного графического адаптера, и количеством и объемом установленных накопителей. Пожалуй, единственное, что объединяет все модели серии EliteBook 8700w — это одинаковый корпус и экран.
Все ноутбуки серии EliteBook 8700w оснащаются процессором Intel Core третьего поколения (Ivy Bridge). Это могут быть четырехъядерные модели Intel Core i7-3840QM, 3740QM, 3720QM, 3630QM или же двухъядерная модель Intel Core i7-3520M. Опционально ноутбуки серии EliteBook 8700w могут оснащаться и другими моделями процессоров Intel Core третьего поколения.
Как видим, ни в одном из ноутбуков серии EliteBook 8700w не используются новые процессоры четвертого поколения (Haswell), так что в плане конфигурации эти мобильные графические станции уже немного устарели.
Кроме того, все ноутбуки серии EliteBook 8700w оснащаются профессиональными графическими адаптерами Nvidia Quadro K4000M или Nvidia Quadro K3000M. Опять таки, опционально могут устанавливаться и другие адаптеры (AMD FirePro M4000 или Nvidia Quadro K5000M)
Объем оперативной памяти DDR3-1600 в базовой конфигурации составляет 4 или 8 ГБ, но опционально может быть увеличен до 32 ГБ.
Подсистема хранения данных в базовой конфигурации может составлять просто HDD-диск емкостью 500 ГБ. Или же это может быть комбинация HDD-диска емкостью 750 ГБ с SSD-накопителем емкостью 24 ГБ (mSATA), который используется в качестве кэша. Кроме того, это может быть и SSD-накопитель емкостью 256 ГБ.
Имеется в ноутбуках серии EliteBook 8700w и оптический привод Blu-ray R/RE DVD±RW SuperMulti DL, Blu-ray ROM DVD±RW SuperMulti DL или DVD±RW SuperMulti DL
Добавим также, что на все ноутбуки серии HP EliteBook 8700w устанавливается операционная система Windows 7 Professional (64-битная), которая может быть обновлена до Windows 8 Pro (64-битной).
Ну а теперь рассмотрим детально конфигурацию мобильной графической станции HP EliteBook 8700w, которая побывала у нас на тестировании. Сразу отметим, что данная модель не является базовой, то есть ее конфигурация не совпадает с конфигурацией 12 базовых моделей (LY567EA, LY569EA и т. д.)
Спецификация этого ноутбука приведена в таблице.
| HP EliteBook 8700w | |||
| Процессор | Intel Core i7-3840QM | ||
| Чипсет | Intel QM77 | ||
| Оперативная память | 16 ГБ DDR3-1600 (максимальный объем до 32 ГБ) два модуля Elpida EBJ81UG8BBU0-GN-F (8 ГБ) | ||
| Видеоподсистема | Nvidia Quadro GeForce K4000M (4 ГБ VRAM GDDR5) | ||
| Экран | 17,3 дюйма (1920×1080), матрица LGD02FC | ||
| Звуковая подсистема | IDT 92HD81B1X | ||
| Накопитель | 1 × SSD Micron RealSSD C400 SED MTFDDAK256MAM-1K12 (256 ГБ) 1 × HDD Seagate Momentus ST9750420AS (750 ГБ) | ||
| Оптический привод | hp DVD A DS8A9SH | ||
| Картовод | SD/MMC | ||
| Express Card/54 | есть | ||
| Сетевые интерфейсы | Проводная сеть | Intel 82579LM | |
| Беспроводная сеть | Intel Centrino Ultimate-N 6300 AGN | ||
| Bluetooth | Bluetooth 4.0 | ||
| Интерфейсы и порты | USB (2.0/3.0) | 2/2 | |
| IEEE 1394a | есть | ||
| DisplayPort | есть | ||
| VGA | есть | ||
| eSATA+USB | есть | ||
| RJ-45 | есть | ||
| Аудиовыход | есть | ||
| Аудиовход | есть | ||
| Устройства ввода | Клавиатура | с отдельным цифровым блоком и подсветкой | |
| Тачпад | трехкнопочный тачпад с функцией MultiTouch | ||
| IP-телефония | Веб-камера | есть (720p) | |
| Микрофон | есть | ||
| Аккумулятор | Литий-ионный, 8-элементный (75 Вт·ч) | ||
| Габариты | 417×273×43 мм | ||
| Масса без блока питания | 3,47 кг | ||
| Адаптер питания | 230 Вт (19,5 В, 11,8 А) | ||
| Операционная система | Windows 7 Professional (64-битная) | ||
Итак, как видим, наша модель графической станции HP EliteBook 8700w основана на четырехъядерном процессоре Intel Core i7-3840QM. Напомним, что этот процессор имеет номинальную тактовую частоту 2,8 ГГц, которая в режиме Turbo Boost может увеличиваться до 3,8 ГГц. Размер кэша L3 этого процессора составляет 8 МБ, а его TDP — 45 Вт.
В процессор Intel Core i7-3840QM интегрировано графическое ядро Intel HD Graphics 4000, однако в ноутбуке HP EliteBook 8700w оно не используется. Связано это с тем, что установленный профессиональный графический адаптер Nvidia Quadro GeForce K4000M не поддерживает технологии Nvidia Optimus, а потому во всех приложениях используется только графический адаптер Nvidia Quadro GeForce K4000M.
Для установки модулей памяти SO-DIMM в ноутбуке предназначено четыре слота. В нашем случае в ноутбуке был установлено два модуля памяти DDR3-1600 c суммарной емкостью 16 ГБ.
Подсистема хранения данных нашего ноутбука HP EliteBook 8700w представляла собой два отдельных накопителя: SSD-накопитель Micron RealSSD C400 SED (MTFDDAK256MAM-1K12) емкостью 256 ГБ и HDD-диск Seagate Momentus ST9750420AS емкостью 750 ГБ.
Micron RealSSD C400 SED MTFDDAK256MAM-1K12 — это 2,5-дюймовый накопитель толщиной 7 мм с интерфейсом SATA 6 Гбит/с. Для этого накопителя заявленная максимальная скорость последовательного чтения составляет 500 МБ/с, а скорость последовательной записи — 260 МБ/с.
2,5-дюймовый HDD-диск Seagate Momentus ST9750420AS (7200 RPM) имеет интерфейс SATA 3 Гбит/с и буфер объемом 16 МБ.
Естественно, что операционная система и все приложения устанавливаются на SSD-накопитель, ну а HDD-диск предназначен для хранения данных и архивов.
Кроме того, имеется в ноутбуке HP EliteBook 8700w и оптический привод hp DVD A DS8A9SH, хотя, конечно, наличие оптического привода в ноутбуках уже перестало быть актуальным.
Коммуникационные возможности графической станции HP EliteBook 8700w определяются наличием гигабитного сетевого адаптера Intel 82579LM и двухдиапазонного (2,4 и 5 ГГц) модуля беспроводной связи Intel Centrino Ultimate-N 6300 AGN. Модуль беспроводной связи соответствует спецификациям IEEE 802.11a/g/n и имеет конфигурацию 3×3, что обеспечивает максимальную скорость до 450 Мбит/с.
Аудиоподсистема графической станции HP EliteBook 8700w основана на HD-кодеке серии IDT 92HD81B1X. Имеется и два аудиоразъема: один — для подключения наушников, а второй — для микрофона. Впрочем, конечно же, аудиподсистема для графической рабочей станции — это уже второстепенная вещь.
Аккумуляторная батарея в этом ноутбуке съемная, а ее емкость составляет 75 Вт·ч.
Конечно же, данная графическая станция не предполагает возможности длительной работы в автономном режиме. И дело даже не столько в том, что этот ноутбук является очень производительным и его энергопотребление достаточно высоко, а в том, что он очень тяжелый и использовать его вне стационарных условий довольно проблематично. То есть это не тот ноутбук, который постоянно носят с собой. А потому к аккумуляторной батарее в нем стоит относиться, скорее, как ко встроенному ИБП, который может в течение непродолжительного времени поддержать работу ноутбука в автономном режиме.
Остается добавить, что ноутбук оснащен встроенной веб-камерой 720p, которая расположена над экраном ноутбука, а также имеет слот для карт памяти типа SD и слот Express Card/54. Имеется и встроенное устройство для считывания смарт-карт, а также сканер отпечатков пальцев, что для корпоративного сегмента рынка очень актуально.
Внешний вид и эргономика корпуса

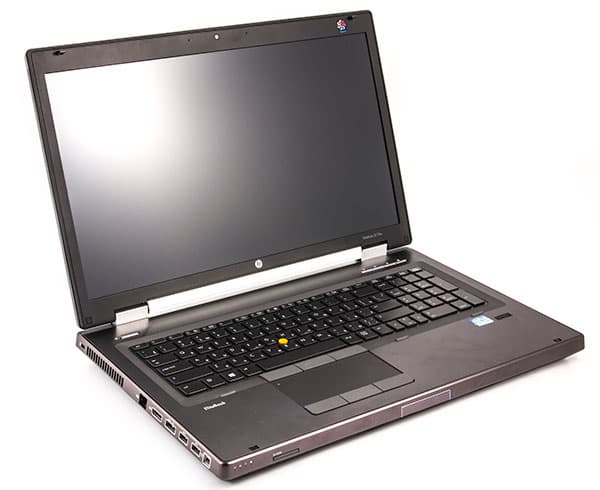

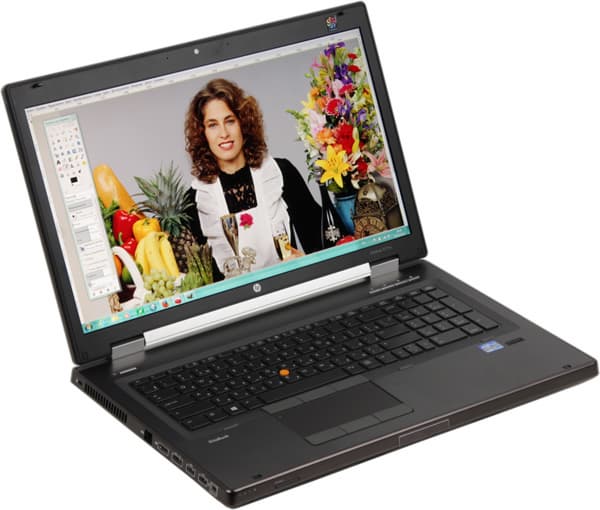

Вообще, хоть модель HP EliteBook 8770w и называется мобильной графической станцией, мобильной ее можно назвать с большой натяжкой. При 17-дюймовом экране габариты корпуса составляют 417×273×43 мм (минимальная толщина корпуса — 37 мм), а вес — от 3,47 кг (в зависимости от модели).

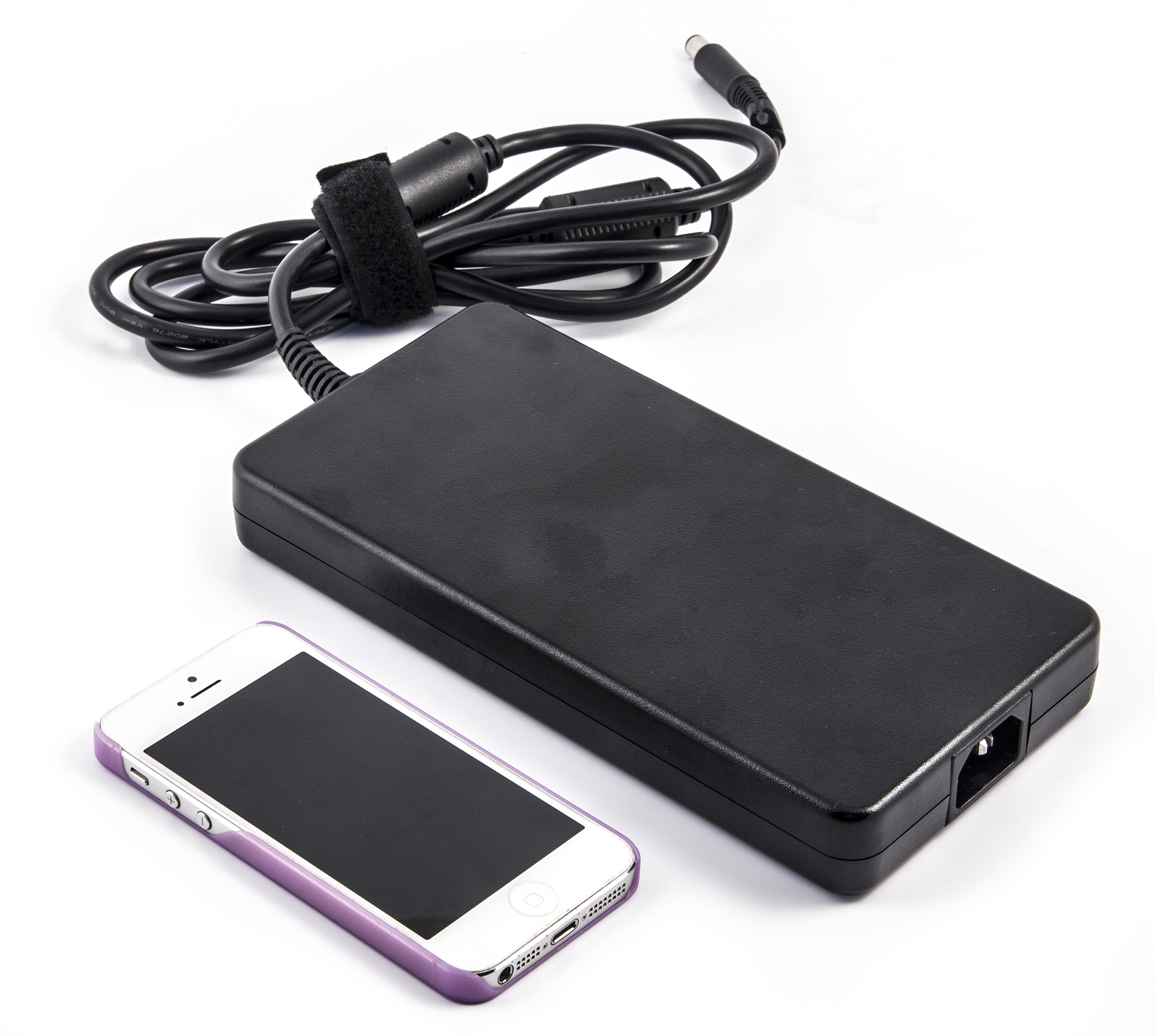

Ну а если учесть еще и отнюдь не маленький и не легкий адаптер питания мощностью 230 Вт, то понятно, что такой ноутбук с собой особо не потаскаешь. Это, все же, в большей степени замена стационарному ПК, нежели мобильное решение.
На фоне современных тонких ультрабуков графическая станция HP EliteBook 8770w с толщиной корпуса более 4 см выглядит очень внушительно. Правда, никакой ультрабук не может сравниться по производительности с HP EliteBook 8770w.
Корпус ноутбука HP EliteBook 8770w выполнен из алюминия и магниевого сплава (собственно, поэтому он такой тяжелый). Причем такая «броня» делает этот ноутбук чем-то похожим на защищенные ноутбуки, которые предназначены для экстремальных условий эксплуатации. Конечно же, HP EliteBook 8770w не относится к категории защищенных ноутбуков, однако он соответствует американскому военному стандарту MIL-STD810G, который регламентирует высокий уровень защиты от различного рода внешних воздействий: влаги, высоких и низких температур, вибрации и механических повреждений.

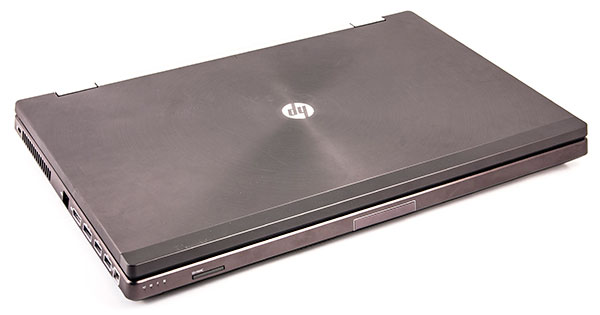

Крышка ноутбука с логотипом HP в центре, а также рабочая поверхность, обрамляющая клавиатуру и тачпад, выполнены из шлифованного алюминия темно-серебристого цвета. Причем эти поверхности матовые и на них не остаются заметными отпечатки пальцев.
А вот днище корпуса и рамка экрана выполнены из черного матового пластика.
Клавиатура в этом ноутбуке не черная, как обычно, а темно-серебристая (в цвет корпуса) и весьма неплохо смотрится на фоне такой же подложки.
Над клавиатурой, в левом верхнем углу, расположена кнопка включения, а в правом углу — четырехкнопочная панель управления. На этой панели имеется кнопка включения беспроводного модуля связи, кнопка быстрого запуска веб-браузера, кнопка отключения звука и кнопка быстрого запуска калькулятора.
Справа под клавиатурой расположен сканер отпечатков пальцев.
Индикаторы состояния в этом ноутбуке расположены слева на передней грани корпуса Их всего четыре: индикатор питания, активности жесткого диска, активности модуля беспроводной связи и индикатор заряда батареи.

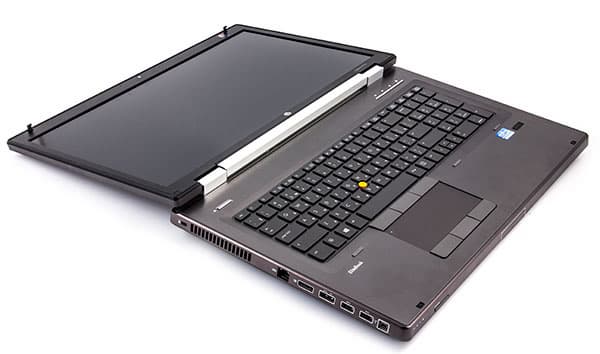

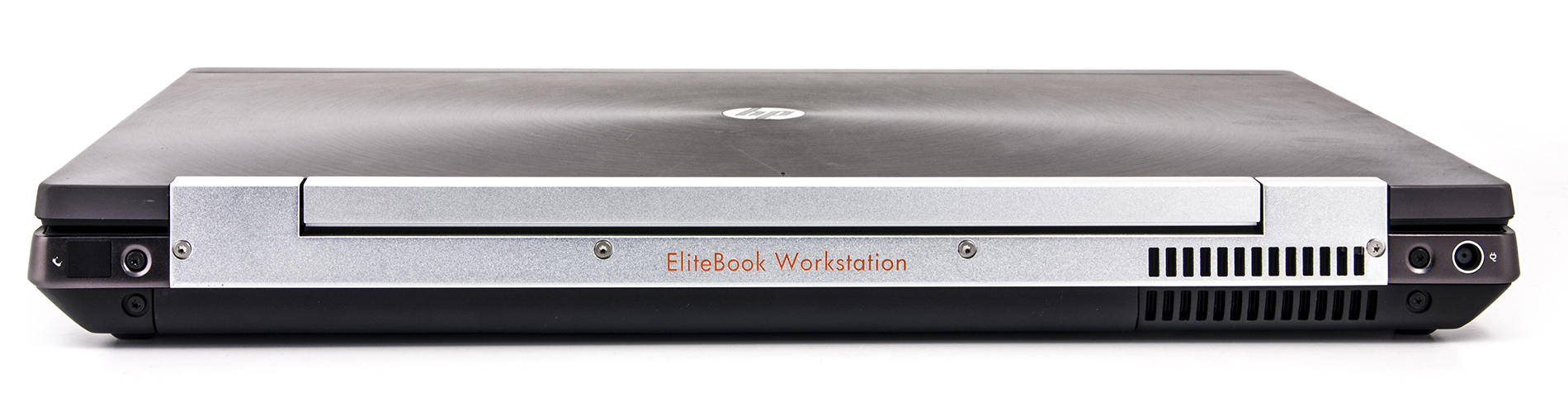

Система крепления экрана ноутбука к корпусу представляет собой две шарнирных петли, которые расположены в нижней части экрана. Такая система крепления позволяет отклонять сам экран относительно плоскости клавиатуры на угол более чем в 180 градусов.
Шарнирная петля имеет достаточно тугой ход, что позволяет зафиксировать экран в любом положении.
Отметим, что при закрытии экран фиксируется специальными защелками, а для его открытия необходимо нажать на специальную кнопку.

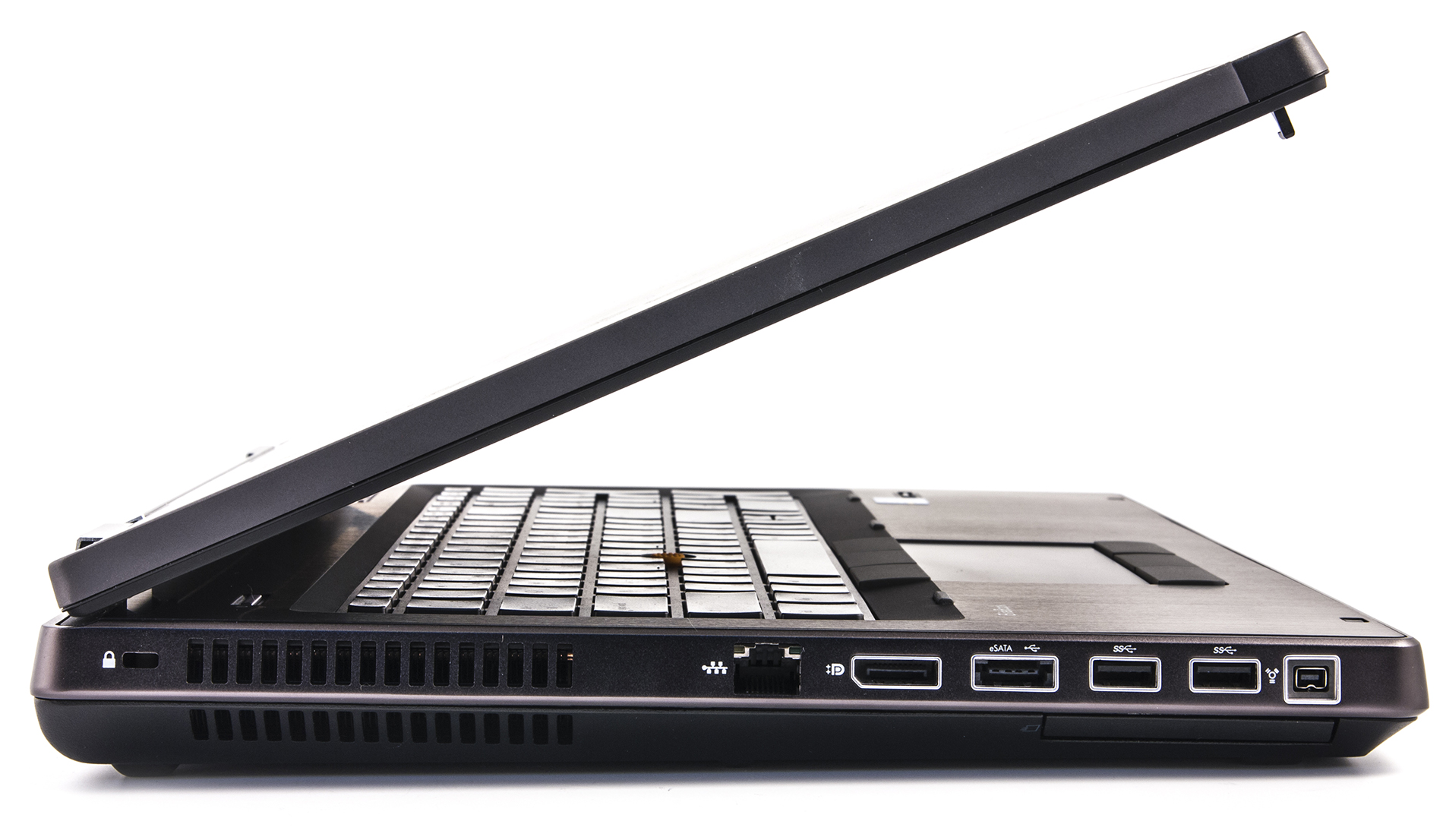

На левом торце корпуса ноутбука расположены два порта порт USB 3.0/2.0, разъемы DisplayPort, FireWire, RJ-45, комбинированный разъем eSATA+USB 2.0, а также слот расширения ExpressCard/54 и отверстие для кенсингтонского замка. Отметим, что порты USB 3.0/2.0 не промаркированы синим цветом и выглядят как обычные порты USB 2.0. Ну а с учетом того, что на правом торце корпуса ноутбука расположено еще два порта USB 2.0, их легко перепутать.

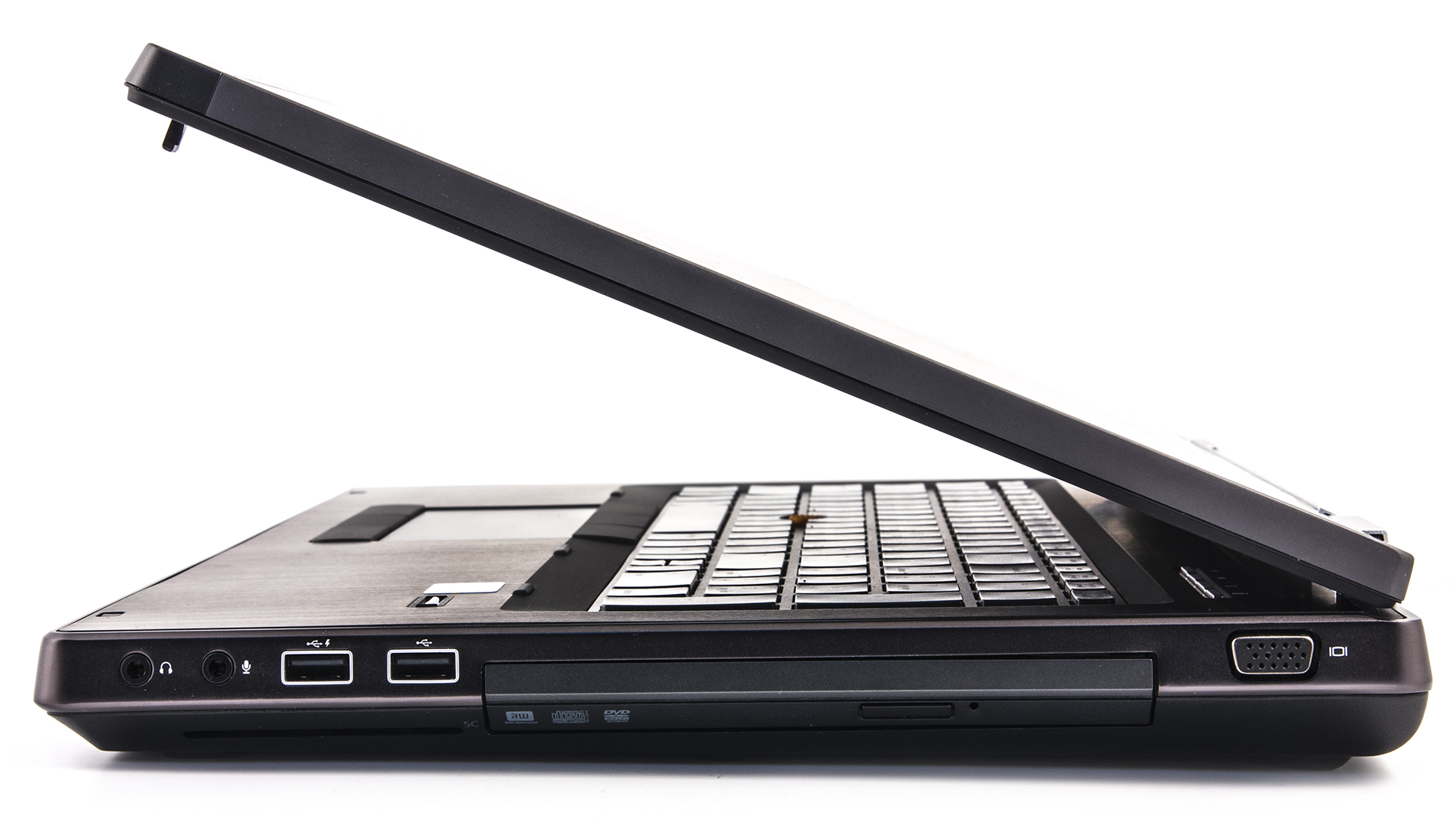

Кроме двух портов USB 2.0 на правом торце корпуса расположены два аудиоразъема типа миниджек (наушники, микрофон), разъем VGA для подключения внешнего монитора или проектора, а также выдвижной лоток оптического привода. Кроме того, тут же расположен и слот для смарт-карт.
На переднем торце корпуса ноутбука имеется лишь слот для карт памяти SD/MMC. Ну а разъем питания расположен слева на заднем торце корпуса.

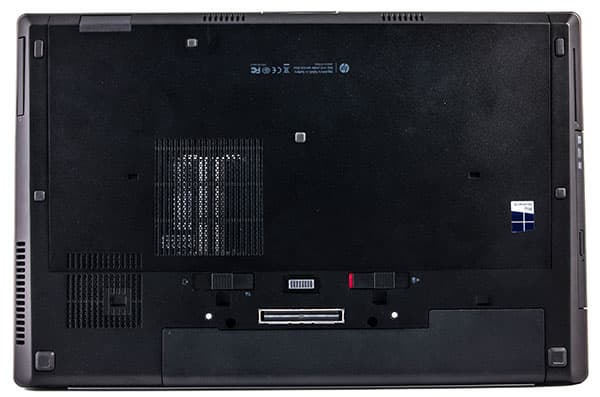

Если посмотреть на нижнюю грань корпуса, то можно обнаружить еще один фирменный разъем, который предназначен для установки ноутбука на опциональную док-станцию.

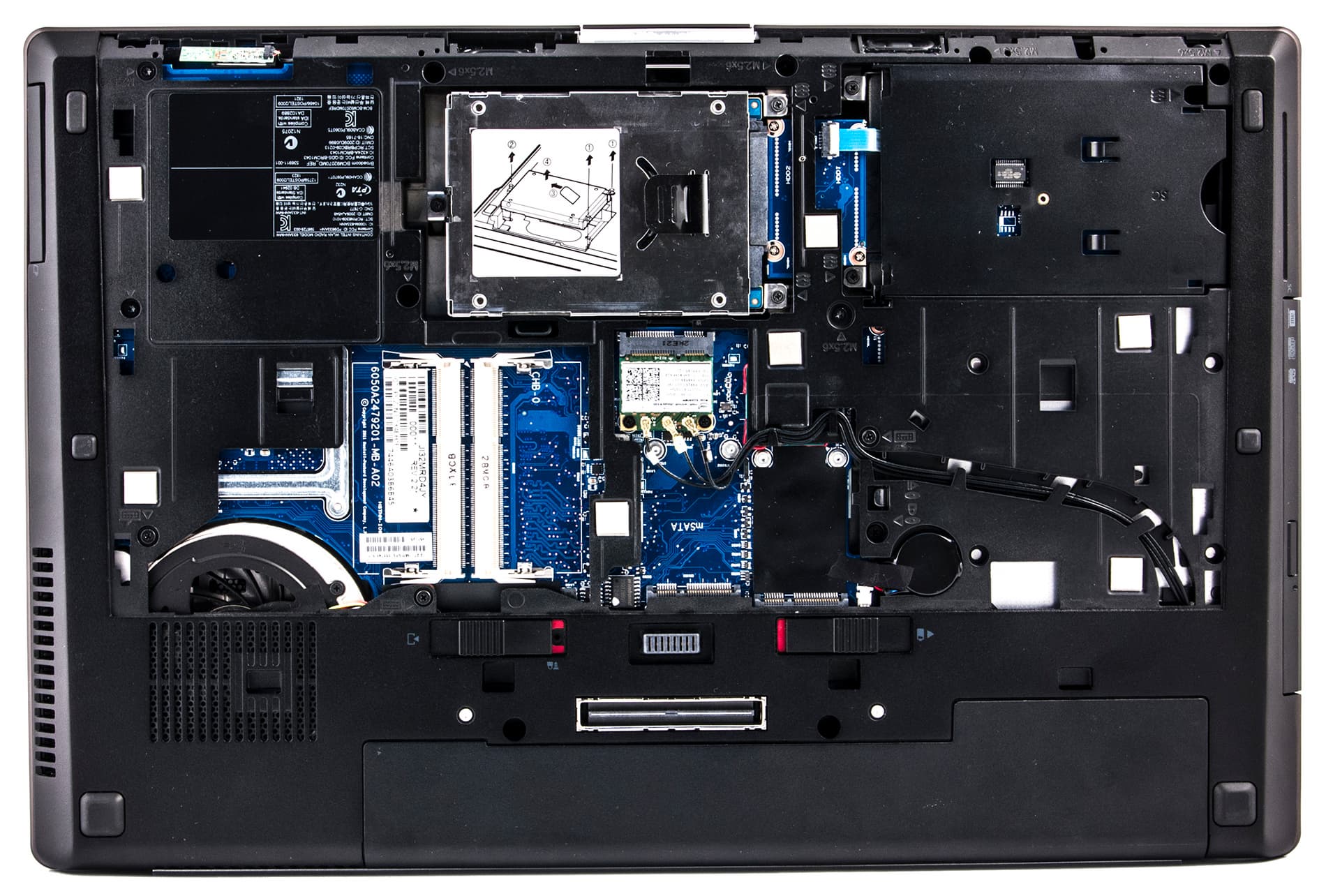

Стоит также отметить, что в днище корпуса имеется легко снимаемая крышка. Собственно, снимается эта крышку точно так же, как и батарея — для этого нужно просто нажать на специальную защелку.
При снятии крышки пользователь получает доступ к внутренним элементам устройства — жесткому диску, SSD-накопителю, модулям оперативной памяти и модулю беспроводной связи.
Устройства ввода
Клавиатура

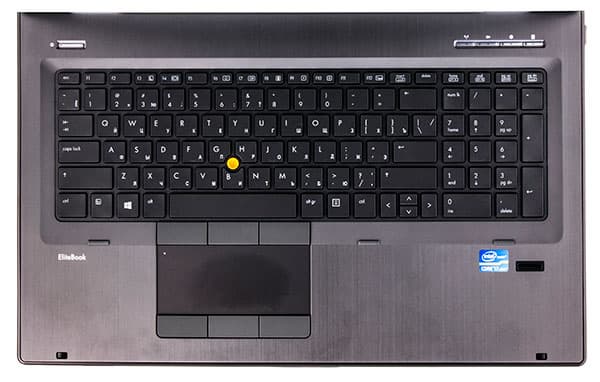

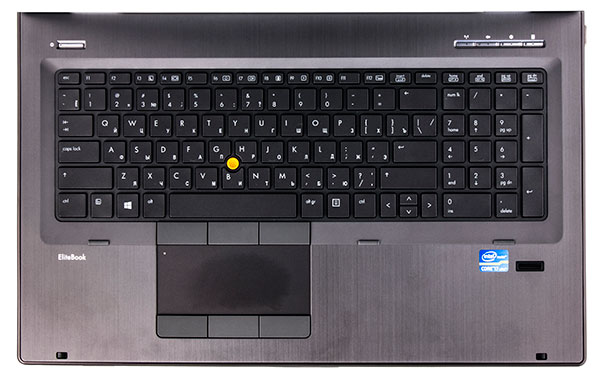

В ноутбуке HP EliteBook 8770w используется клавиатура островного типа с увеличенным расстоянием между клавишами и отдельным цифровым блоком NumPad.
Основные клавиши на клавиатуре имеют стандартный размер 15×15 мм, а шаг между клавишами составляет 19 мм.
Клавиатура немного утоплена относительно поверхности ее обрамляющей. Нужно отметить, что клавиатура в ноутбуке очень качественная. Она имеет жесткое основание и не прогибается при печати. Ход клавиш в меру подпружиненный и с легкой, едва заметной фиксацией нажатия.
Отметим, что клавиатура имеет двухуровневую подсветку, которая может быть отключена с помощью функциональных клавиш. В центре клавиатуры расположен трекпоинт, который может заменять собой тачпад.
Верхний ряд клавиш традиционно имеет две функции: традиционные F1—F12 и функции управления ноутбуком.
| Характеристики клавиатуры | |
| Цифровой блок | есть |
| Наличие подсветки | есть |
| Раскладка | оптимальная |
| Ощущения от печати | хорошее |
| Общее впечатление | хорошее |
Тачпад
В ноутбуке HP EliteBook 8770w используется классический тачпад с тремя кнопками. Причем имеются кнопки как сверху, та и снизу тачпада (верхние кнопки удобно использовать при работе с трекпоинтом, а нижние — при работе с тачпадом)
Размеры сенсорной области тачпада составляют 112 × 52 мм, что вполне достаточно для комфортной работы. Сенсорная поверхность по цвету не отличается от остальной поверхности лицевой части корпуса, но немного заглублена. Чувствительность тачпада просто отличная.
Данный тачпад поддерживает функцию MultiTouch и, естественно, поддерживает мультисенсорные жесты для управления Windows 8.
В целом, тачпад очень удобный и заслуживает самой высокой оценки.
| Характеристики тачпада | |
| Размер тачпада | 112 × 52 мм |
| Функция мультитач | есть |
| Тип | тачпад |
| Чувствительность | отличная |
| Случайные срабатывания | нет |
| Общее впечатление | отличное |
Экран
Судя по найденной в Сети информации, в данном экземпляре HP EliteBook 8770w установлен экран, обладающий следующими паспортными характеристиками:
| Название | 17.3-inch FHD UWVA LED anti-glare Dreamcolor | ||
| Размер | 38,2 на 21,5 см | ||
| Диагональ | 17,3 дюйма (43,9 см) | ||
| Разрешение | 1920×1080 пикселей (127 ppi) | ||
| Шаг пикселей | 0,1989×0,1989 мм (полосы RGB) | ||
| Тип матрицы | 30-бит In-Plane Switching (IPS) | ||
| Поверхность | Антибликовая | ||
| Яркость | 300 кд/м² | ||
| Контрастность | 600:1 (минимум) | ||
| Углы обзора | ±160° (гор.) и ±160° (верт.) | ||
| Подсветка | Светодиодная RGB | ||
| Частота обновления | 60 Гц | ||
| Глубина цвета | 10 бит на цвет | ||
| Цветовой охват | Пространство | CIE1931 (x,y) | CIE 1976 (u',v') |
| NTSC | 109% | 129% | |
| AdobeRGB | 114% | 127% | |
| sRGB | 154% | 148% | |
| Отчет MonInfo | Ссылка | ||
Никаких регулировок, кроме подстройки яркости подсветки, мы не обнаружили, как и специальных утилит для настройки экрана на аппаратном уровне, поэтому все тесты проводились в варианте «как есть» с отключенным управлением цвета в системе.
Оценка качества цветопередачи
Поверхность самой ЖК-матрицы не очень жесткая черная и матовая (зеркальность едва выражена). «Кристаллический эффект» (микроскопическая вариация яркости, возникающая из-за фокусировки света на зернах матированной поверхности) отсутствует.

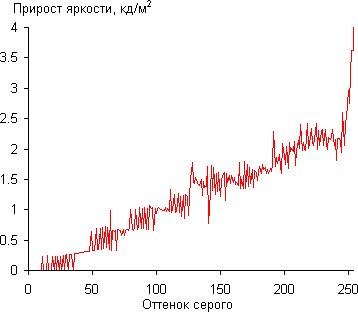

Для оценки характера роста яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255). График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

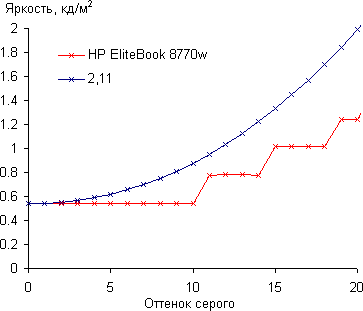

На большей части диапазона оттенков сохраняется равномерность роста прироста яркости и каждый следующий оттенок значимо ярче предыдущего. Однако в светах в пределах нескольких ближайших к белому оттенков рост ускоряется чуть больше, чем нужно, а в тенях от черного цвета несколько оттенков от него не отличаются и далее до 35-го оттенка некоторые оттенки неотличимы по яркости от предыдущих:
Аппроксимация полученной гамма-кривой дала показатель 2,11, что немного ниже стандартного значения 2,2, при этом аппроксимирующая показательная функция несколько отклоняется от реальной гамма-кривой:
Для оценки качества цветопередачи использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).
Цветовой охват очень широкий, по площади он существенно больше пространства Adobe RGB и только в зеленой области чуть-чуть не захватывает треугольник этого стандарта:

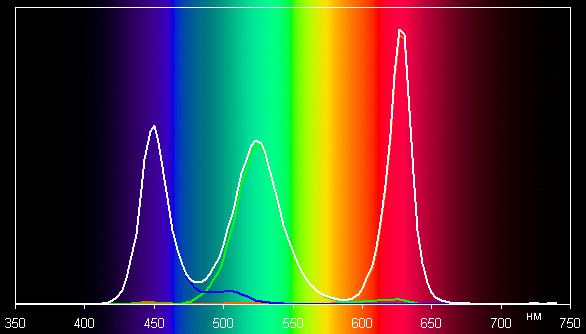

Ниже приведены спектры для белого поля (белая линия), наложенные на спектры красного, зеленого и синего полей (линии соответствующих цветов):
Такой спектр с тремя почти симметричными узкими и хорошо изолированными полосами по одной на каждый основной цвет характерен для мониторов, в которых используется светодиодная подсветка с раздельными красным, зеленым и синим излучателями без использования люминофоров. Именно за счет хорошего разделения компонент и достигается широкий цветовой охват.

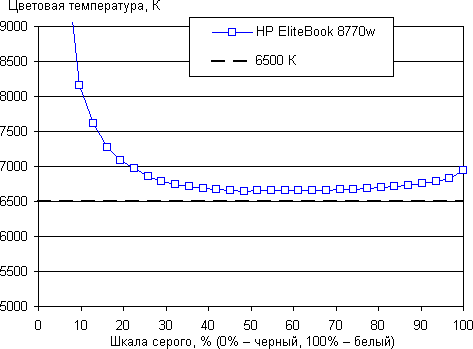

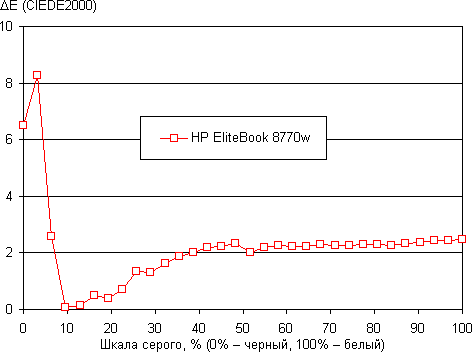

Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE):
Цветовой баланс близок к стандартному, так как цветовая температура совсем немного выше 6500 К, а ΔE даже меньше 3 единиц, что считается очень хорошим показателем. Отметим, что темные области шкалы серого можно не учитывать, так как там баланс цветов не имеет большого значения, да и погрешность измерений цветовых характеристик на низкой яркости большая.
Измерение равномерности черного и белого полей, яркости и энергопотребления
Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась, как отношение яркости полей в измеряемых точках.
| Параметр | Среднее | Отклонение от среднего | |
| мин., % | макс., % | ||
| Яркость черного поля | 0,68 кд/м² | −45 | 78 |
| Яркость белого поля | 297 кд/м² | −13 | 6,5 |
| Контрастность | 466:1 | −47 | 54 |
Аппаратные измерения показали хорошую равномерность белого поля. Равномерность черного поля и как следствие контрастности невысокая. Фотография ниже дает представление о распределении яркости черного поля по площади экрана:

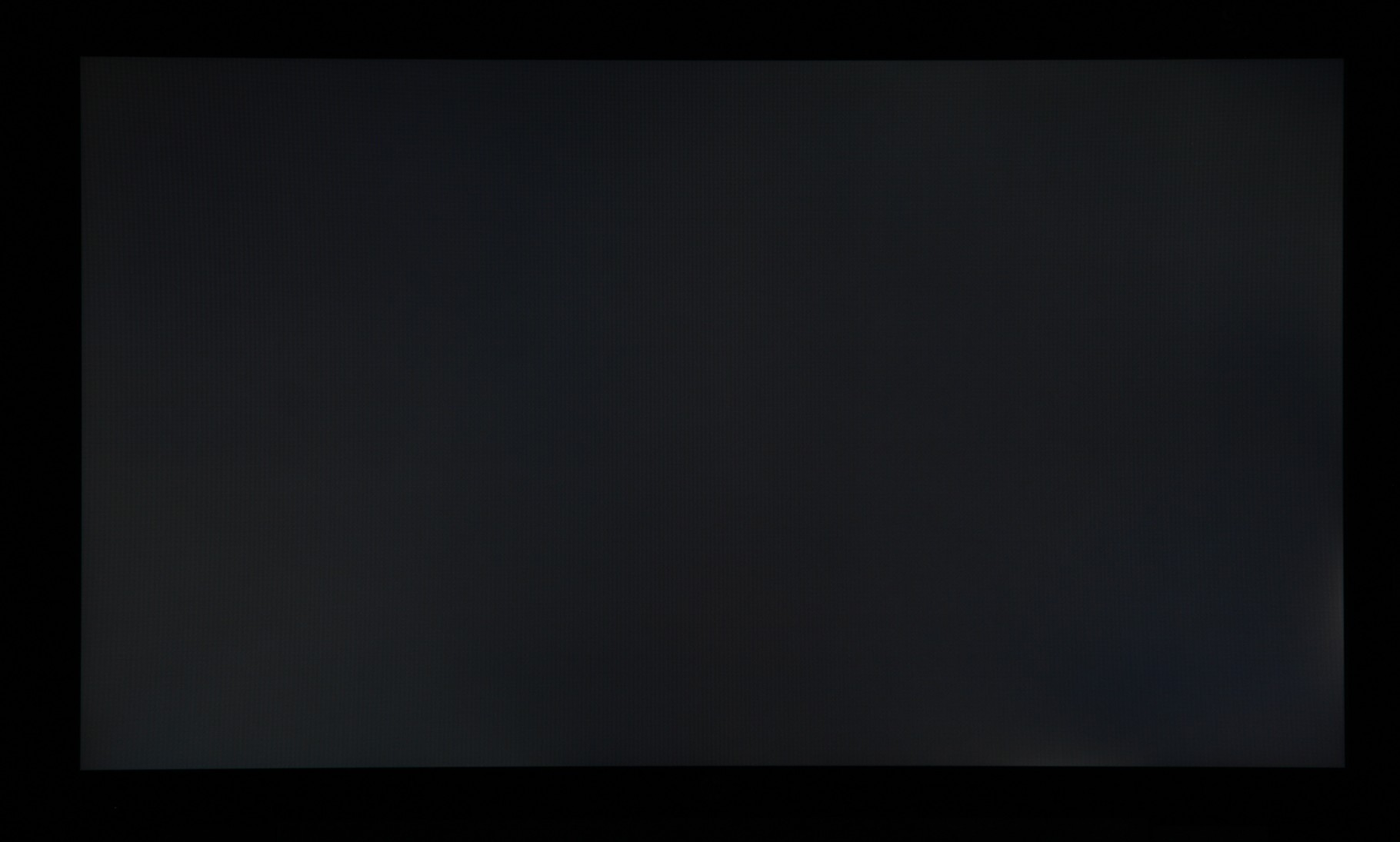

Видно, что есть относительно большие участки с повышением яркости черного поля и локальные засветы по краю экрана. В результате средняя контрастность оказалась невысокой, тогда как максимальный контраст в областях без засветов был на уровне 700:1, что уже больше соответствует современным матрицам IPS. На самом деле не совсем ясно, были ли эти засвеченные области изначально или появились в процессе эксплуатации ноутбука, так как крышка экрана имеет низкую жесткость и легко деформируется (видимо, не всегда обратимо), что в свою очередь приводит к образованию засвеченных участков. Яркость белого поля в центре экрана:
| Значение настройки Яркость | Яркость, кд/м² |
| 100 | 310 |
| 50 | 55 |
| 0 | 17 |
При уменьшении параметра Яркость меняется только яркость подсветки, т. е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость экрана можно менять в широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении. Графики зависимости яркости от времени, полученные при трех значениях яркости подсветки, приведены ниже:

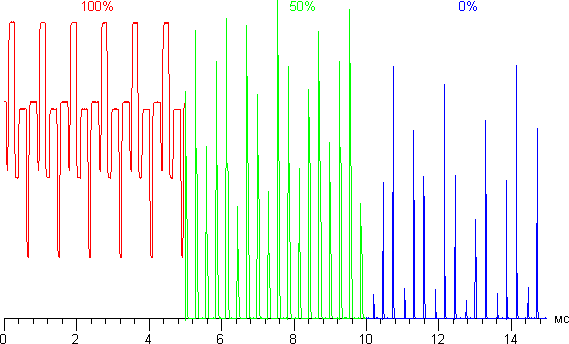

Из этих графиков следует, что, видимо, подсветка организована в виде независимых групп светодиодов с модуляцией сдвинутой во времени. В результате на максимальной яркости зависимость яркости подсветки от времени имеет сложный вид с модуляцией с амплитудой меньше 100% и пиком на частоте 3519 Гц. При этом второй по амплитуде пик приходится на частоту в три раза меньше, что все равно является достаточно высокой частотой, то есть мерцание на максимальной яркости вряд ли кто сможет увидеть даже в «карандашном» тесте на наличие стробоскопического эффекта. На пониженной яркости модуляция уже достигает 100%, но частота в 3519 Гц не оставляет шансов на то, что такая модуляция может хоть как-то влиять на комфорт работы с данным экранном.
Определение времени отклика
Время отклика при переходе черный-белый-черный равно 25 мс (11 мс вкл. + 14 мс выкл.). Переходы между полутонами происходят в среднем за 18,5 мс в сумме. Матрица слегка разогнана, что уменьшает время переходов между полутонами, но всплески на фронтах имеют небольшую амплитуду, поэтому к видимым артефактам этот разгон не приводит.
Измерение углов обзора
Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях.
 |  |
| В вертикальной плоскости | В горизонтальной плоскости |
 |  |
| По диагонали | Яркость черного поля в процентах от максимальной яркости белого поля |
 | |
| Контрастность | |
Уменьшение яркости на 50% от максимального значения:
| Направление | Угол, градусы |
| Вертикальное | −26/24 |
| Горизонтальное | −27/25 |
| Диагональное | −27/26 |
Отметим относительно быстрое уменьшение яркости при отклонении от перпендикуляра к экрану по всем направлениям. По критерию уменьшения яркости белого поля углы обзора узкие, что характерно для матриц, используемых в мобильных устройствах. Свет преимущественно направляется на пользователя, что позволяет уменьшать энергозатраты на подсветку при сохранении достаточной яркости в перпендикулярном направлении. При отклонении в любом направлении яркость черного поля даже уменьшается, что в общем случае нетипично для обычной матрицы IPS. Видимо, такое поведение обусловлено применением специального выравнивающего фильтра. К сожалению, наличие засвеченных участков исказило зависимости контрастности и яркости черного поля от углов отклонения, что проявляется в виде несимметричности приведенных выше графиков.
Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:
В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3.
Из графиков следует, значительного сдвига большинства оттенков нет при отклонении в любом направлении, что является отличным результатом.
Поддержка 10-битного вывода
Результаты, приведенные выше, характеризуют экран при работе напрямую в режиме 8 бит на цвет. В принципе, в этом режиме можно работать без какой-либо коррекции в пространстве Adobe RGB, так как с небольшой натяжкой можно считать, что экран соответствует этому стандарту. Однако для повышения точности и тем более для работы, скажем, в пространстве sRGB без цветокоррекции (программной в данном случае) не обойтись. Например, так выглядит тестовое изображение (его оригинал доступен по этой ссылке) без какой-либо коррекции:

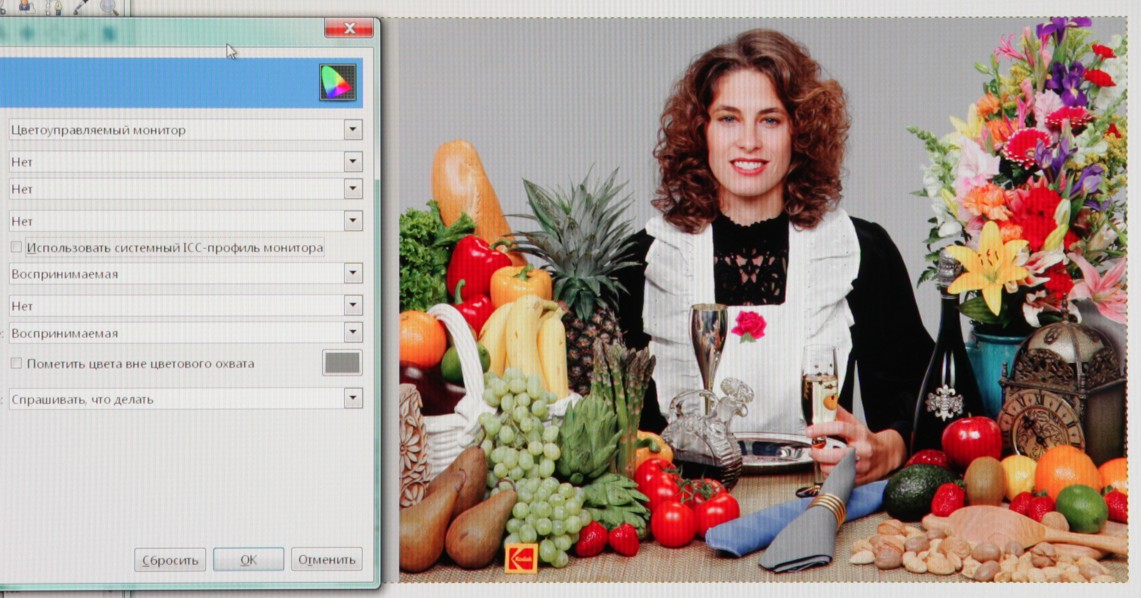

Если не обращать внимания на муар, возникающий из-за интерференции пикселей экрана с пикселями матрицы фотоаппарата, то даже на этой фотографии видно, что цвета сильно перенасыщены и неестественные, так как изображение, ориентированное на показ на устройствах sRGB, выводится на экране с широким охватом. Напомним, что практически все изображения, предназначенные для демонстрации на типичных устройствах отображения (то есть видео, кино, фото, рисунки и т. д. — на мониторах, телевизорах, проекторах и т. д.) являются изображениями sRGB по способу кодирования цвета. То есть для приведения цветов на данном экране к пространству sRGB необходимо выполнить цветокоррекцию, ориентируясь на свойства экрана, полученные в результате его характеризации (профилирования) с помощью аппаратных калибраторов и соответствующего ПО и сохраненные в виде цветового профиля экрана. Программа, выводящая изображение на экран, используя данные профиля экрана, подправляет RGB-значения каждого пикселя так, чтобы изображение на этот экран выводилось с минимальными искажениями. Пример того, что получается в результате, приведен ниже:
Даже с учетом особенностей фотографии как способа оценки цветопередачи, видно, что цвета стали ближе к естественным. Проблема в том, что при пересчете исходного изображения неизбежно происходит уменьшение количества градаций, и чем больше различаются цветовые пространства изображения и устройства отображения, тем потери больше, что может увеличивать видимость градиентов, повышать неравномерность цветового тона (особенно в тенях) и т. д. Избежать этих последствий можно, увеличив количество градаций цветов на устройстве вывода, повысив разрядность представления и вывода цвета, например с 8 бит на цвет до 10 бит. В результате вероятность того, что ближайшие оттенки в исходном изображении сохранят различие и после коррекции повышается, а артефактов на выводимом изображении становится меньше.
К сожалению, ничего из этого не происходит само по себе, так как цепочка профилирование-пересчет-вывод может оборваться в любом месте или содержать неправильно работающие звенья на аппаратном и программном уровне. Проверить, доступен ли в принципе 10-битный вывод на данной конфигурации можно, например, с помощью утилиты компании NEC 10bitdemo.exe. Эта утилита в двух окошках выводит тестовые изображения, в одном 8-битное кодирование цвета, в другом — 10-битное. Если утилита обнаружит возможность 10-битного вывода (отметим, что на современных видеокартах он возможен только в случае профессиональных серий, так как на других вывод в режиме 10 бит на цвет заблокирован на уровне драйверов), то появятся тестовые окошки, и если вывод и на самом деле будет 10-битным, то изображение на них будет различаться. На фотографии ниже видно, что в левом 8-битном окошке на ряде объектов (на фоне, на темной стороне куба и т. д.) можно разглядеть полосатость на плавных градиентах, тогда как в правом 10-битном окошке таких артефактов нет.
Эта фотография сделана с экрана HP EliteBook 8770w, то есть в случае данной конфигурации 10-битный вывод доступен на аппаратном и программном уровне и, вроде бы, работает должным образом, по крайней мере, под установленной операционной системой Windows 7 64-бит. Отметим, что далеко не все программы, работающие с изображениями, могут выводить картинку в 10-битном режиме, но они есть, например Adobe Photoshop нескольких последних версий (вроде бы от CS4 и выше). Таким образом, чтобы использовать весь потенциал данного экрана пользователю придется потратить немало усилий и средств на создание правильно работающей системы работы с цветом. Впрочем, в случае профессионального применения затраты должны окупиться.
Выводы по экрану
К недостаткам экрана относятся заметная неравномерность засветки черного поля и не совсем идеальное поведение гамма-кривой в самой темной области. К достоинствам — отсутствие мерцания подсветки, отличная стабильность черного поля к отклонению взгляда от перпендикуляра к экрану, минимальный сдвиг цветов, очень хороший цветовой баланс, цветовой охват, почти полностью перекрывающий пространство Adobe RGB, и поддержка 10-битного вывода, доступная в случае заводской конфигурации на аппаратном и программном уровне. Таким образом, у данного ноутбука есть все предпосылки для того, чтобы стать почти полноценным и относительно мобильным рабочим местом профессионала, не желающего идти на компромиссы.
Работа под нагрузкой и в режиме простоя
В режиме простоя, как и должно быть, частота процессор в ноутбуке составляет 1,2 ГГц (естественно, речь идет о сбалансированной схеме энергопотребления), то есть к технологии Intel SpeedStep никаких нареканий нет. При этом, температура процессора в режиме простоя составляет не более 43 °С, что можно считать очень хорошим результатом.
При загрузке процессора тестом Stress CPU (утилитой AIDA64 Extreme Edition — тест на стабильность системы), который использует целочисленные вычисления, частота процессор составляет 3,6 ГГц. (напомним, что для процессора Intel Core i7-3840QM максимальная частота в режиме Intel Turbo Boost составляет 3,8 ГГц). Температура процессора в этом режиме загрузки не превосходит 75 °С.
В принципе, так и должно быть, поскольку в данном случае загружены все ядра процессора, а максимальная частота в режиме Intel Turbo Boost достигается в случае, когда загружено только одно ядро и не превышены требования по энергопотреблению и температуре процессора.
При загрузке процессора тестом Stress FPU, который использует вычисления c плавающей точкой и в большей степени нагревает процессор, максимальная установившаяся частота процессора составляет 3,3 ГГц, а температура ядер процессора увеличивается до 80 °С.
Исследование производительности
Понятно, что исследовать производительность мобильной графической рабочей станции с использованием тех же бенчмарков, которые традиционно используются для тестирования ноутбуков, абсолютно бессмысленно. А потому, при исследовании производительности мы не стали пользоваться такими пакетами, как PCMark 7, PCMark 8, 3DMark и 3DMark 11.
В данном случае интерес представляют результаты тестов, определяющих производительность системы в различных САПР-приложениях и редакторах трехмерной графики.
Поэтому мы решили протестировать мобильную графическую станцию HP EliteBook 8770w с применением тестов на основе САПР-приложений (SolidWorks, Creo Elements), редакторов трехмерной графики (Maya), а также приложений, в которых используются инженерные и математические расчеты (MAPLE, MATLAB, Maya, SolidWorks, Creo Elements). Все тесты взяты из нашей общей методики по тестированию процессоров. Заодно мы сравнили полученные результаты с результатами для других системных конфигураций без профессиональной графической карты. Все результаты нормированы относительно результатов для системы с процессором Intel Core i5-3570S с интегрированным графическим ядром Intel HD Graphics 2500.

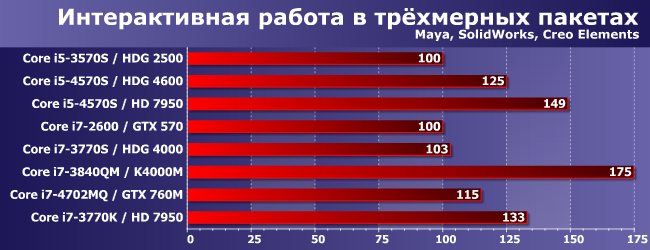

Как видно по результатам тестирования, в трехмерных пакетах мобильная графическая станция HP EliteBook 8770w (Core i7-3840QM/K4000M) демонстрирует явное превосходство и над ноутбками, и над десктопными системами с дискретной игровой графикой. И тут очевидно, что данное превосходство объясняется использованием именно профессиональной графики Nvidia Quadro GeForce K4000M.

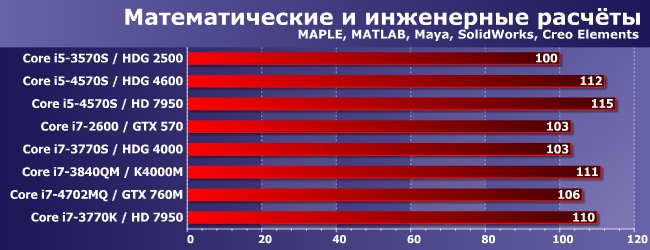

А вот в математических и научных расчетах, где основная нагрузка ложится уже на процессор, преимущество HP EliteBook 8770w уже не столь очевидно, что вполне логично и предсказуемо.
Выводы
В описанной нами конфигурации мобильная графическая станция HP EliteBook 8770w стоит почти 130 000 руб. С одной стороны, такая стоимость шокирует, но с другой — это решение и не предназначено для обычного пользователя. Эта мобильная графическая станция ориентирована на крупные предприятия, которые могут себе это позволить.
Безусловно, стационарная графическая станция, то есть мощный ПК с профессиональной графической картой, будет стоить дешевле, при том что она будет и более производительной, и будет обеспечивать более комфортные условия для работы (большой экран — это важно для графической станции). Но если определяющим критерием для графической станции явлется именно мобильность, то выбирать приходится между обычным недорогим ноутбуком с игровой графикой и дорогим решением типа HP EliteBook 8770w. В сравнении с обычным ноутбуком, мобильная графическая станция HP EliteBook 8770w имеет существенно более высокую производительность в трехмерных пакетах. Безусловно, такая высокая производительность вне стационарных условий нужна далеко не всегда. Однако бывают ситуации, когда требуется именно мобильное решение с высокой производительностью. И в этом случае единственный вариант — это ноутбук с мощным процессором, профессиональной графической картой, большим объемом оперативной памяти и производительной подсистемой хранения данных, то есть мобильная графическая станция. Но еще раз подчеркнем, что рынок таких решений очень узкоспециализированный и интерес они могут представлять только для крупных компаний, работающих с САПР-приложениями, или компаний, «сидящих» на бюджете, который нужно быстро освоить.
