Обзор материнской платы NZXT N7 Z590 на чипсете Intel Z590

Продолжаем повествование о новых (и уже не очень новых) материнских платах на базе Intel Z590. Мы помним, что отличие чипсетов 5хх от 4хх имеется, но не такое прямо существенное. А вот процессоры 11-го поколения Intel отличаются от предшественников более кардинально: имеют уже не 16, а 20 линий PCIe, причем версии 4.0, а не 3.0.

Компания NZXT давно уже известна по своим системам охлаждения, корпусам и ряду иной периферии для ПК. А вот на рынке материнских плат компания появилась сравнительно недавно, и на сегодня у нее по сути еще нет линеек, а лишь по одному продукту на каждый популярный системный чипсет последних поколений. В частности и на базе Intel Z590 у NZXT пока всего один продукт. Именно его мы сегодня и изучим.

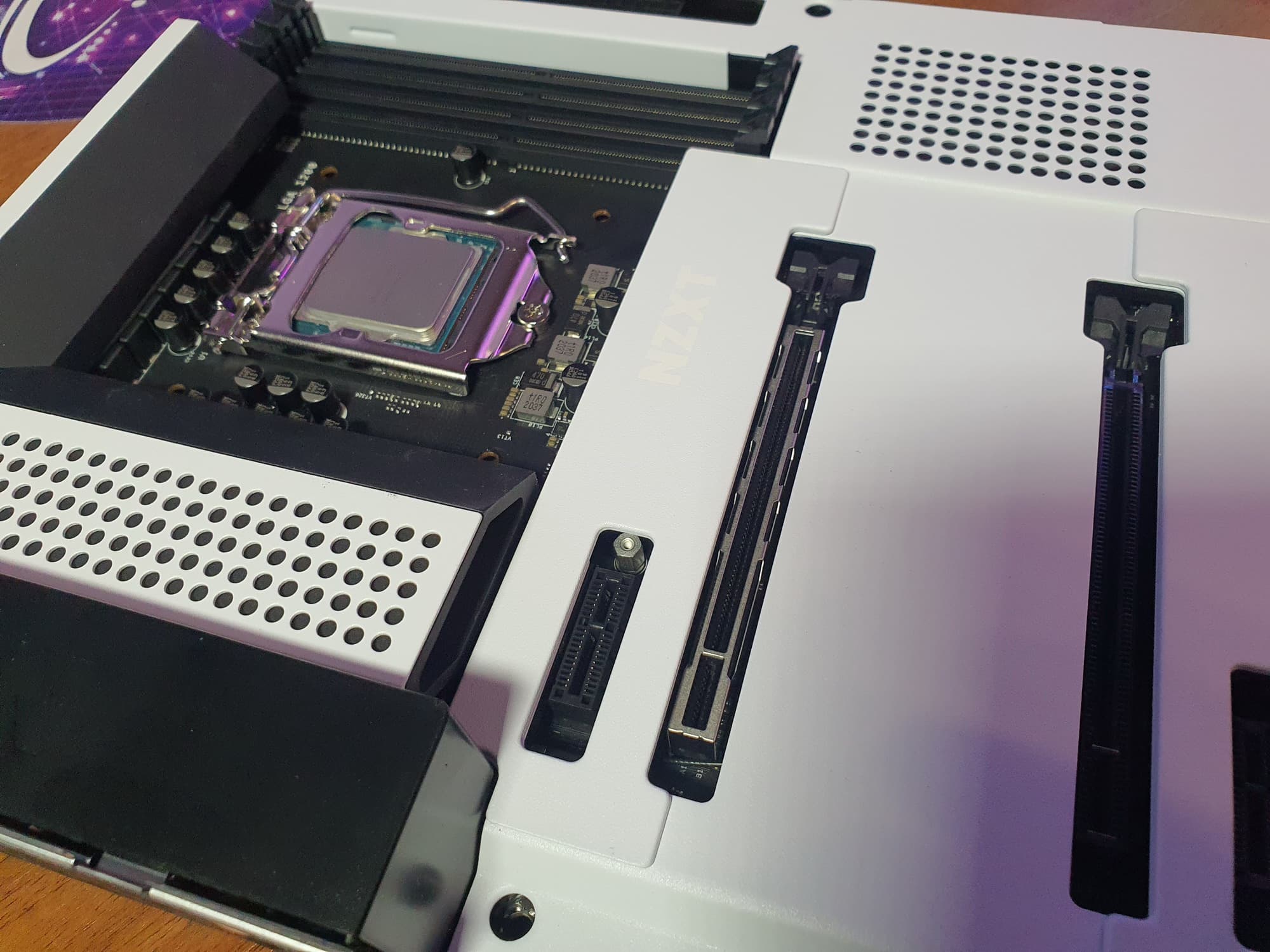

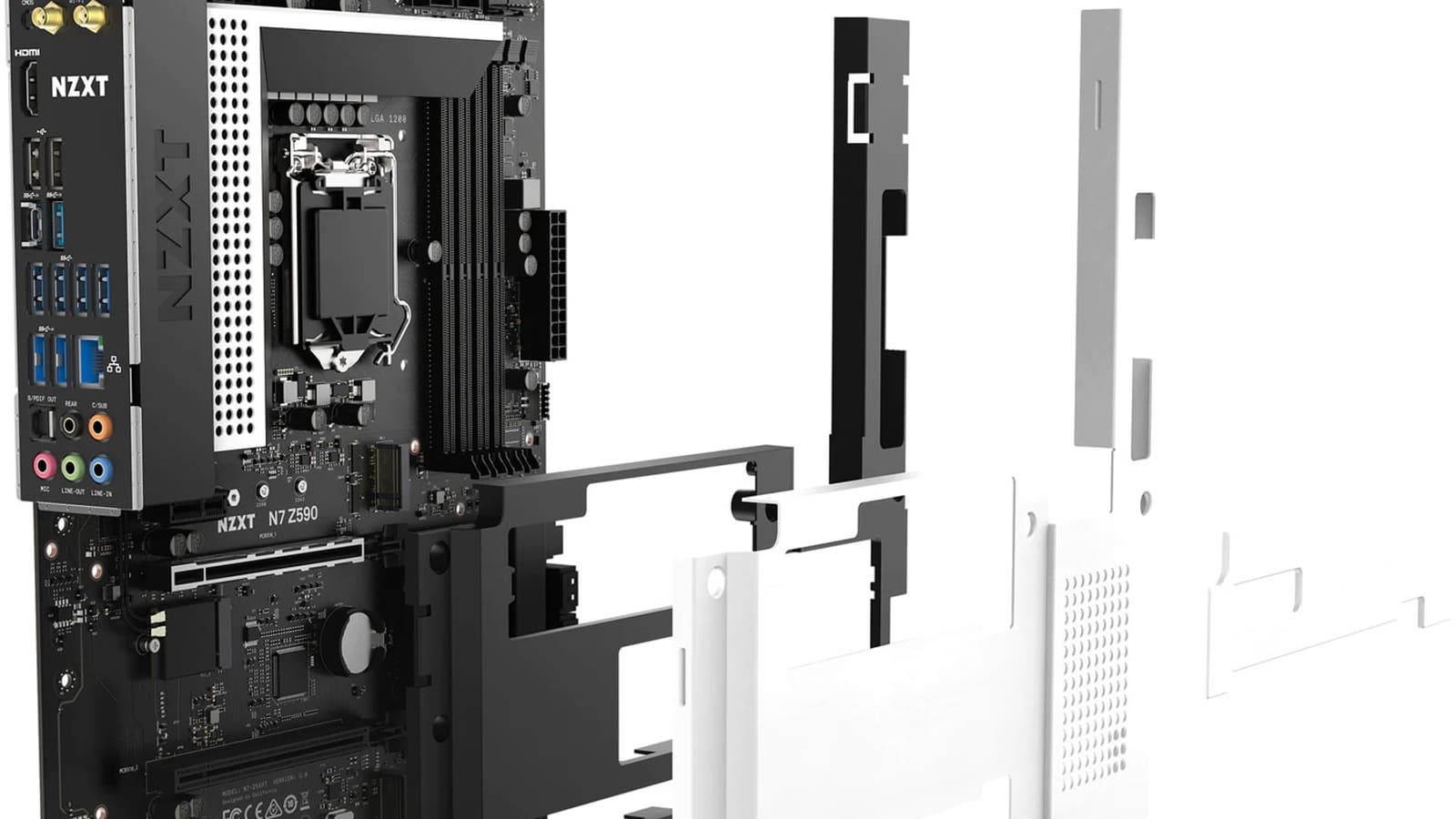

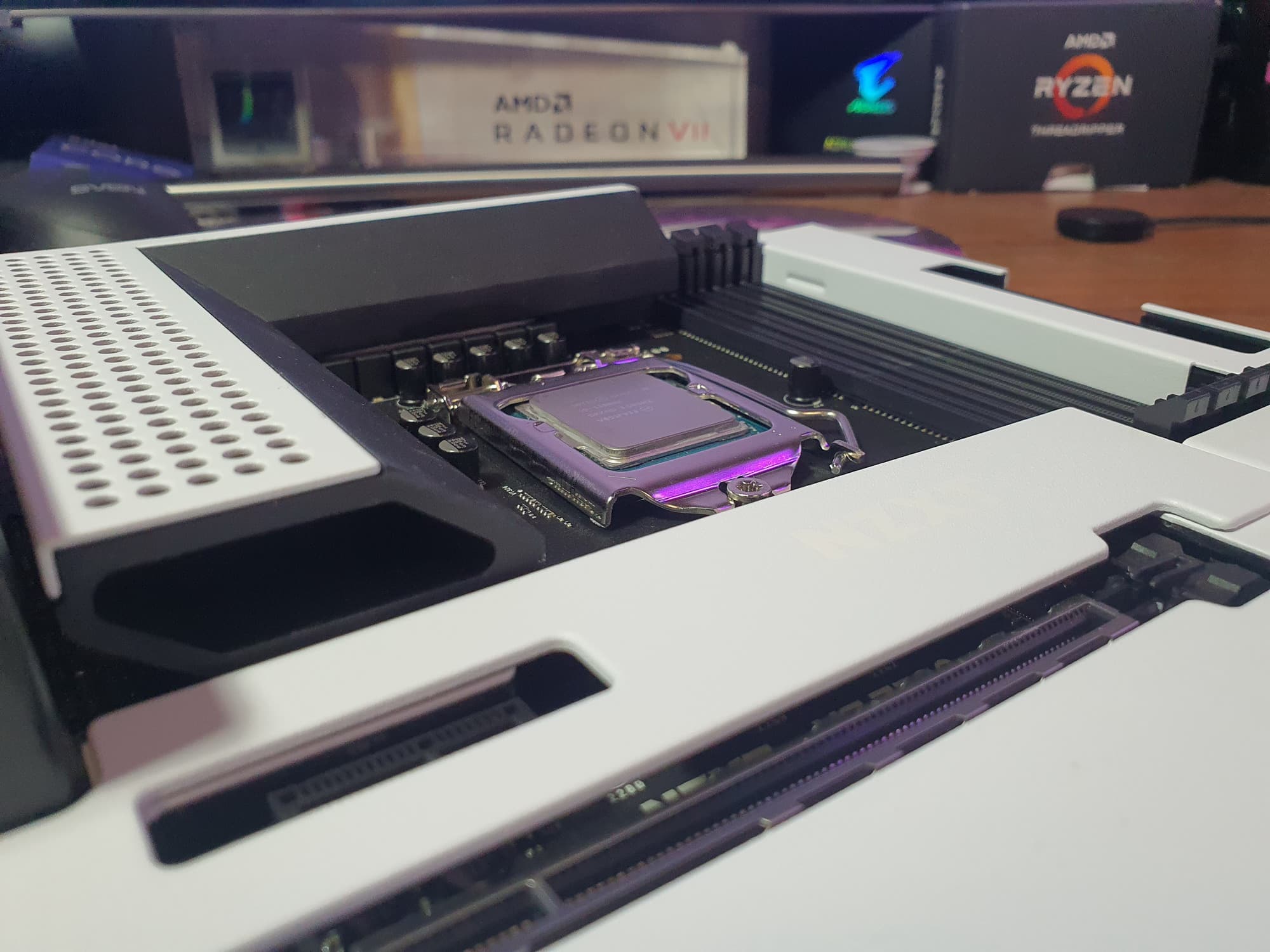

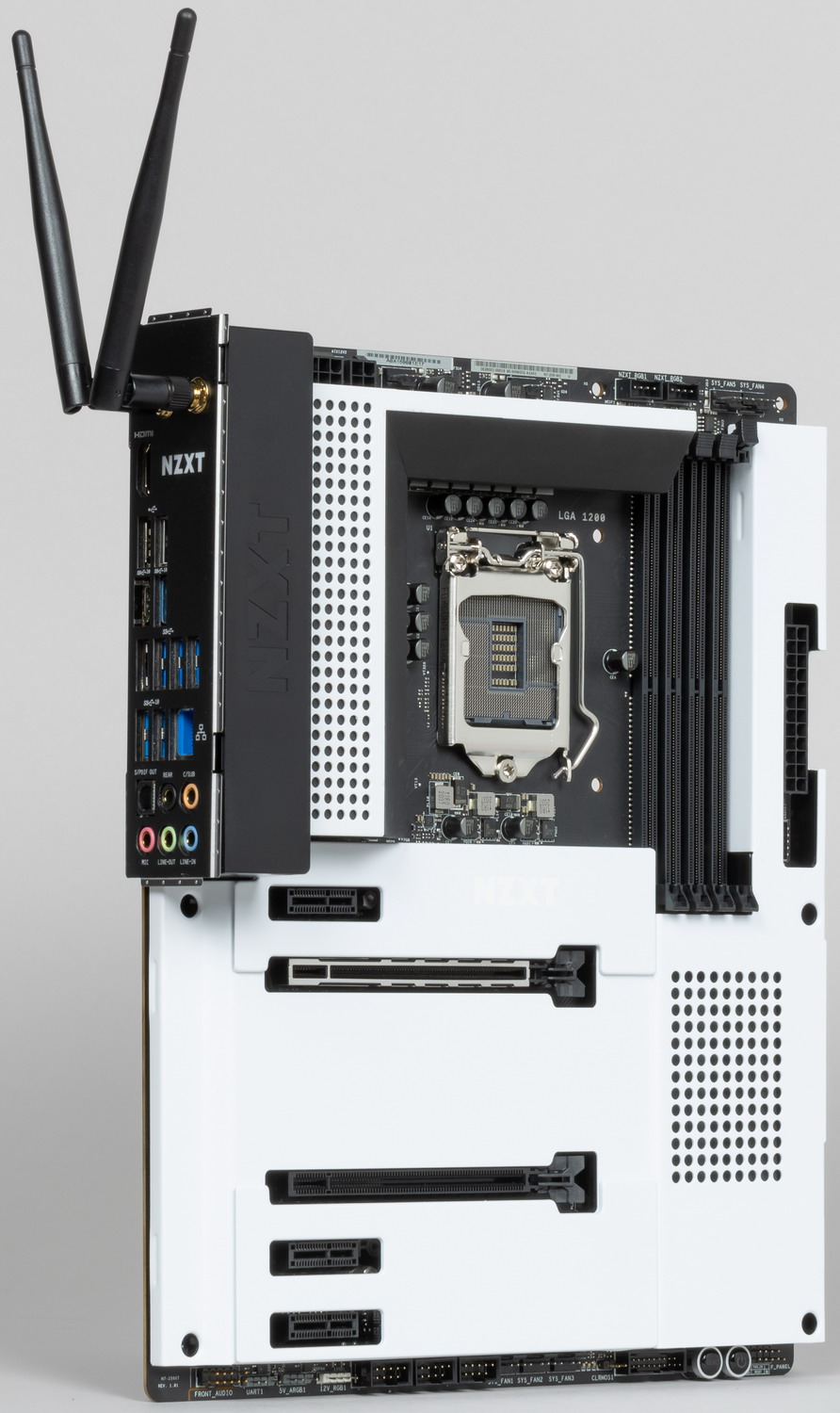

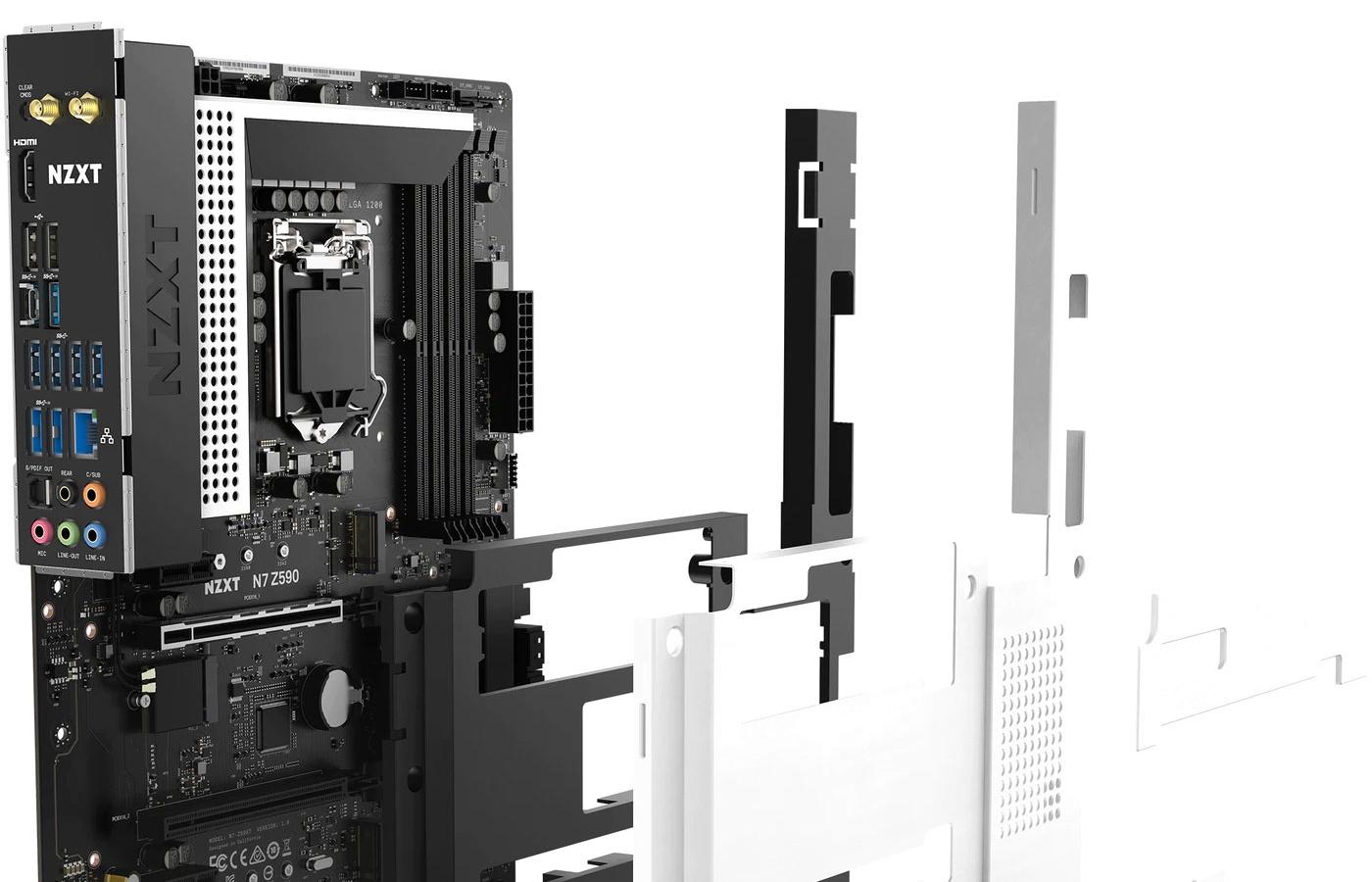

Итак, NZXT N7 Z590.

NZXT N7 Z590 поставляется в обычной картонной коробке, которая в свою очередь упакована в фирменный супер. Внутри коробки есть традиционные отсеки: для самой материнской платы, и остального комплекта.

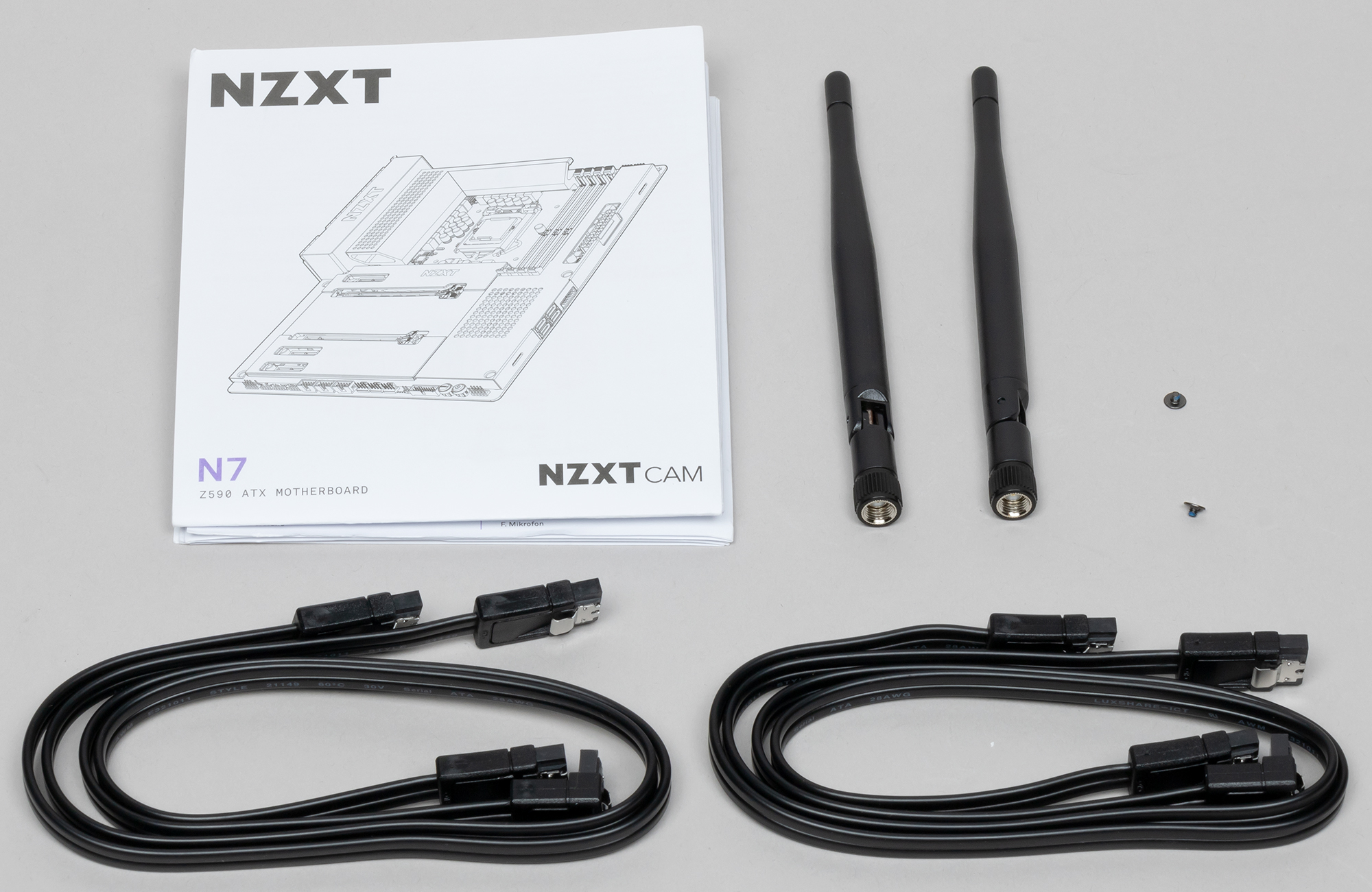

Комплект поставки минимален. Кроме традиционных элементов типа руководства пользователя и кабелей SATA (что уже много лет является обязательным набором ко всем материнкам), имеются: винтики для монтажа модулей M.2 и антенны для беспроводной связи.

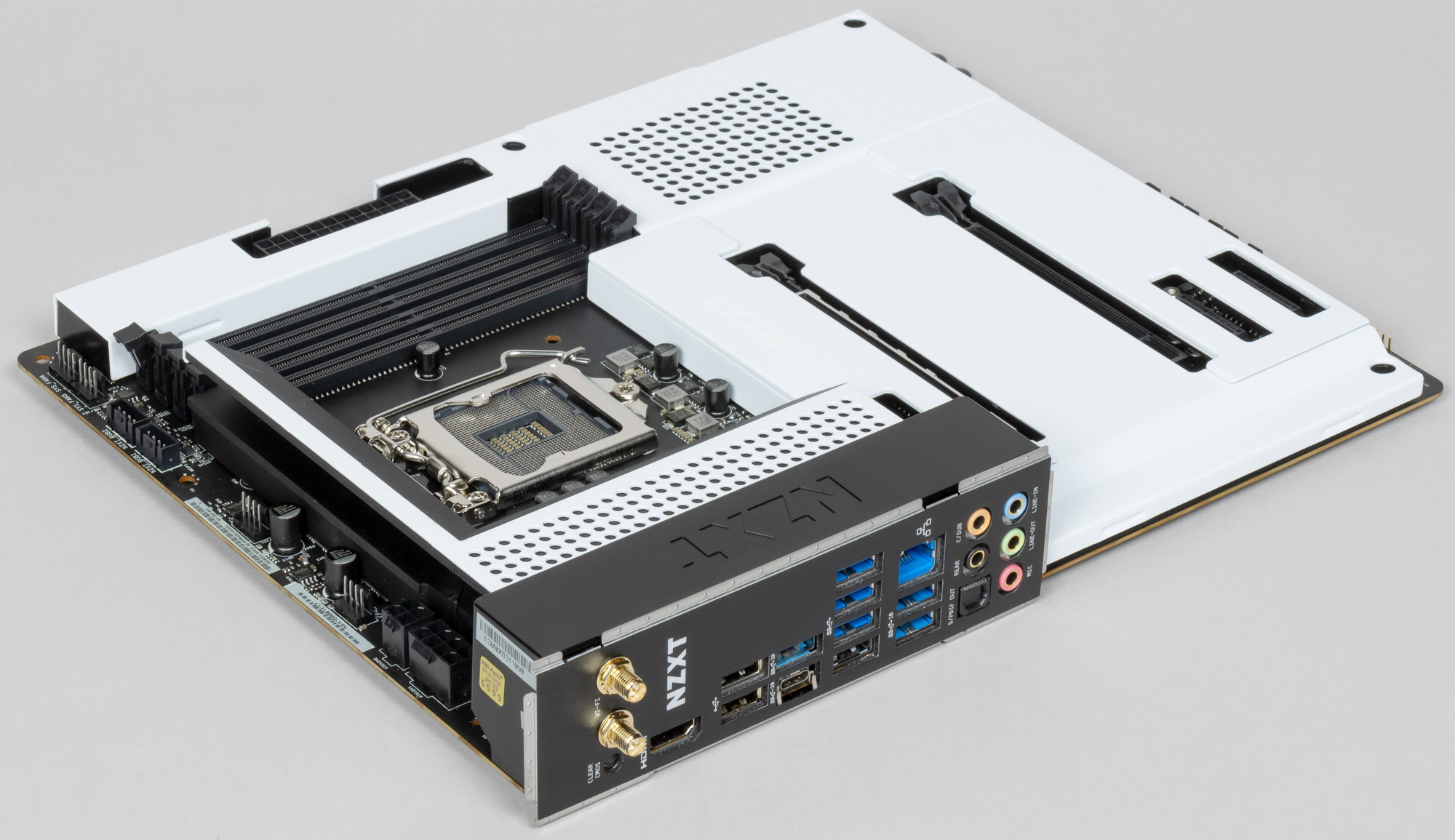

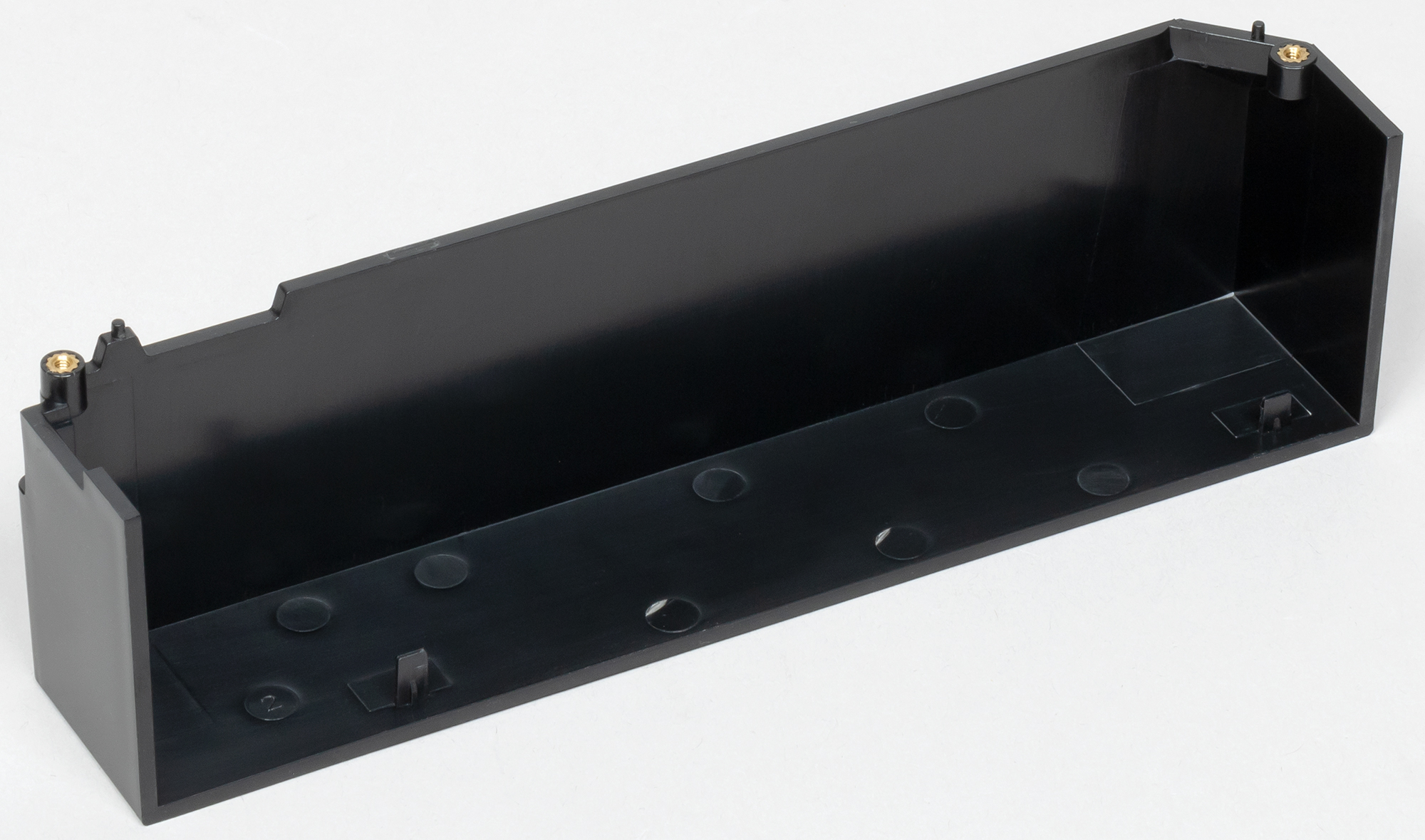

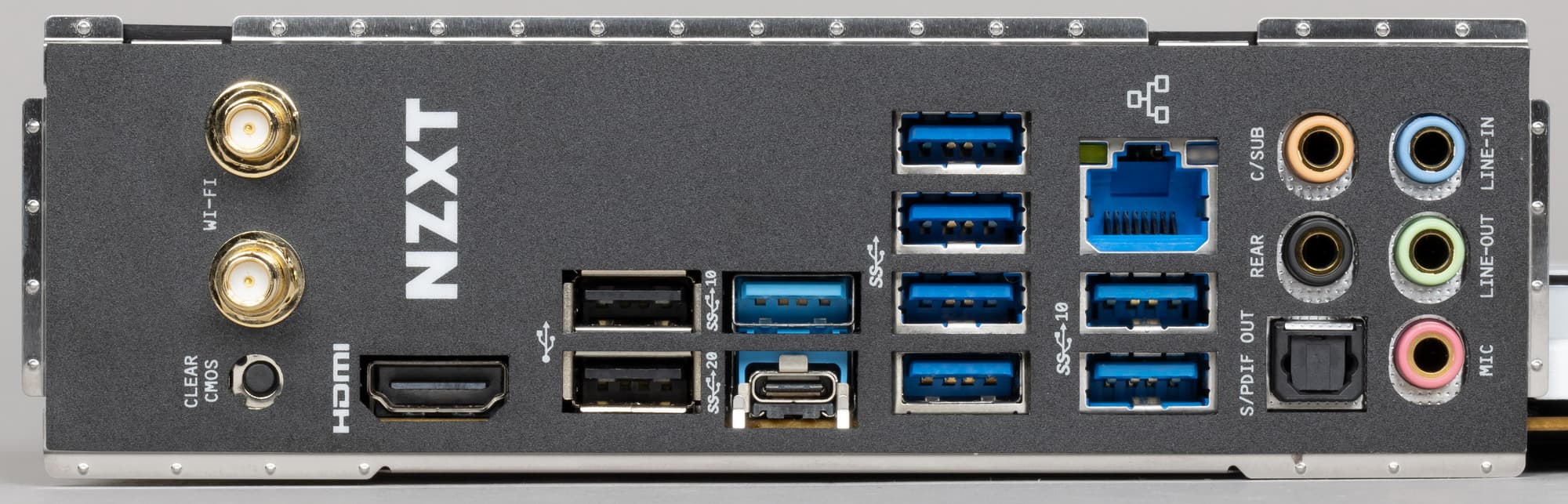

Стоит отметить, что «заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

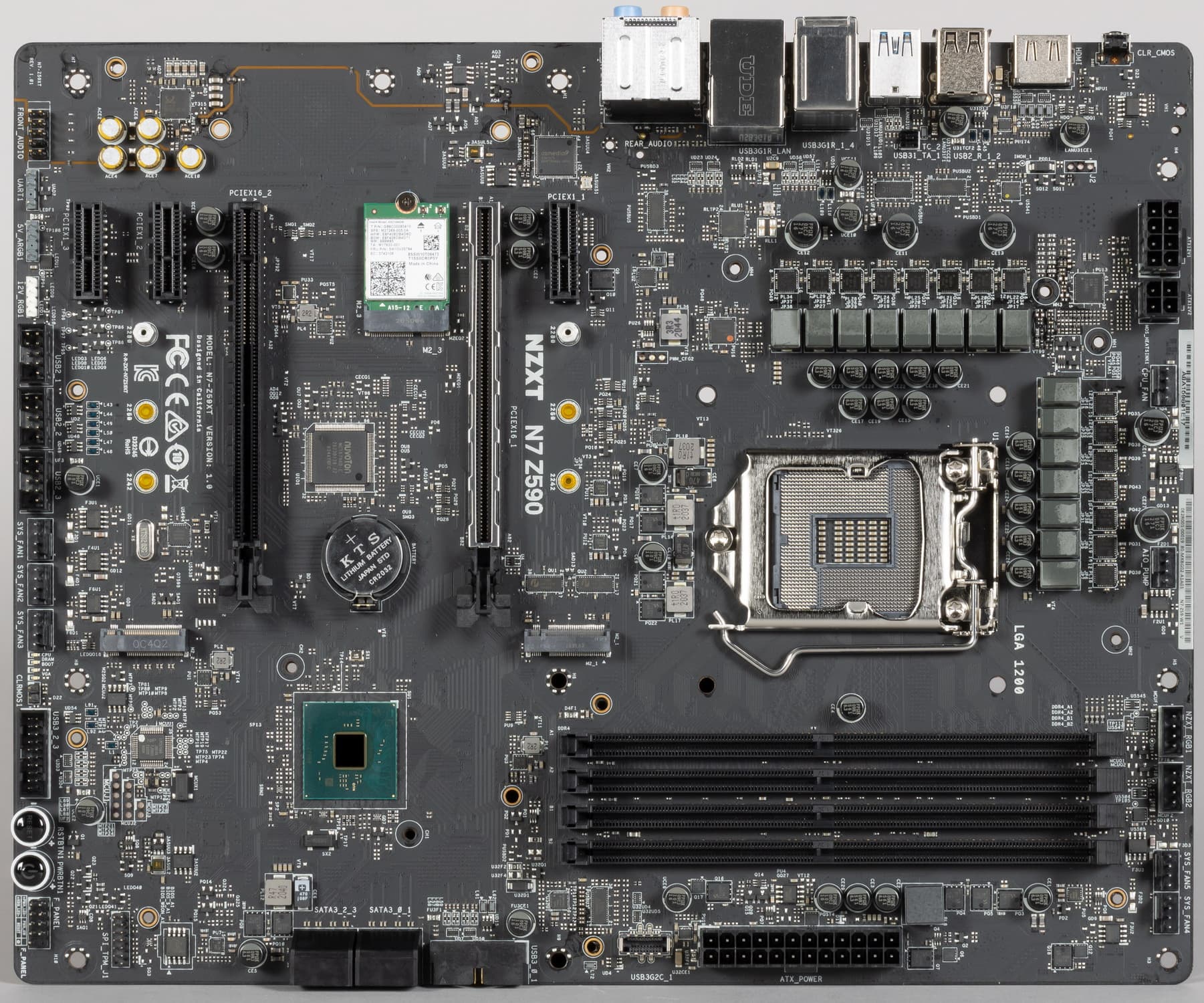

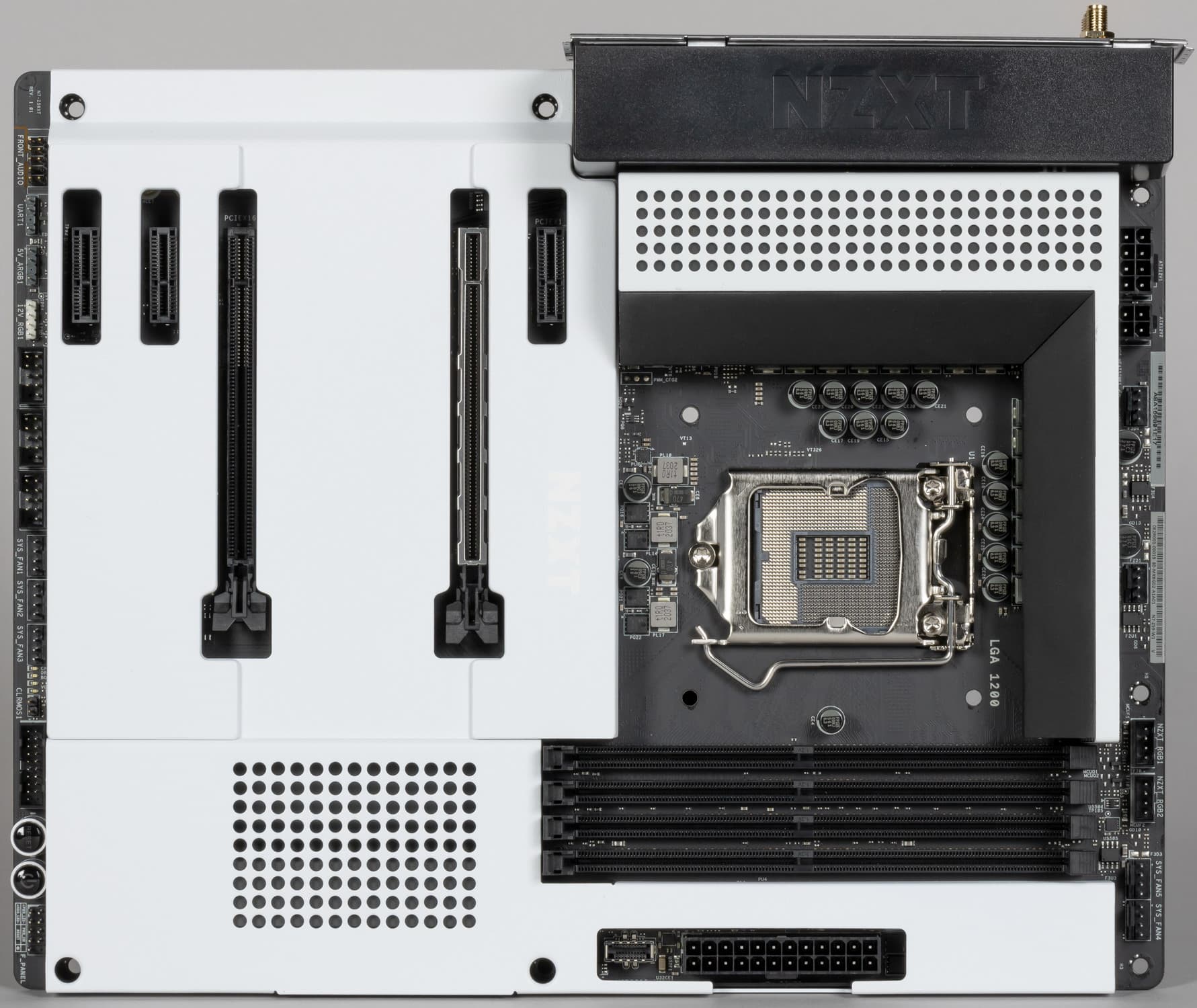

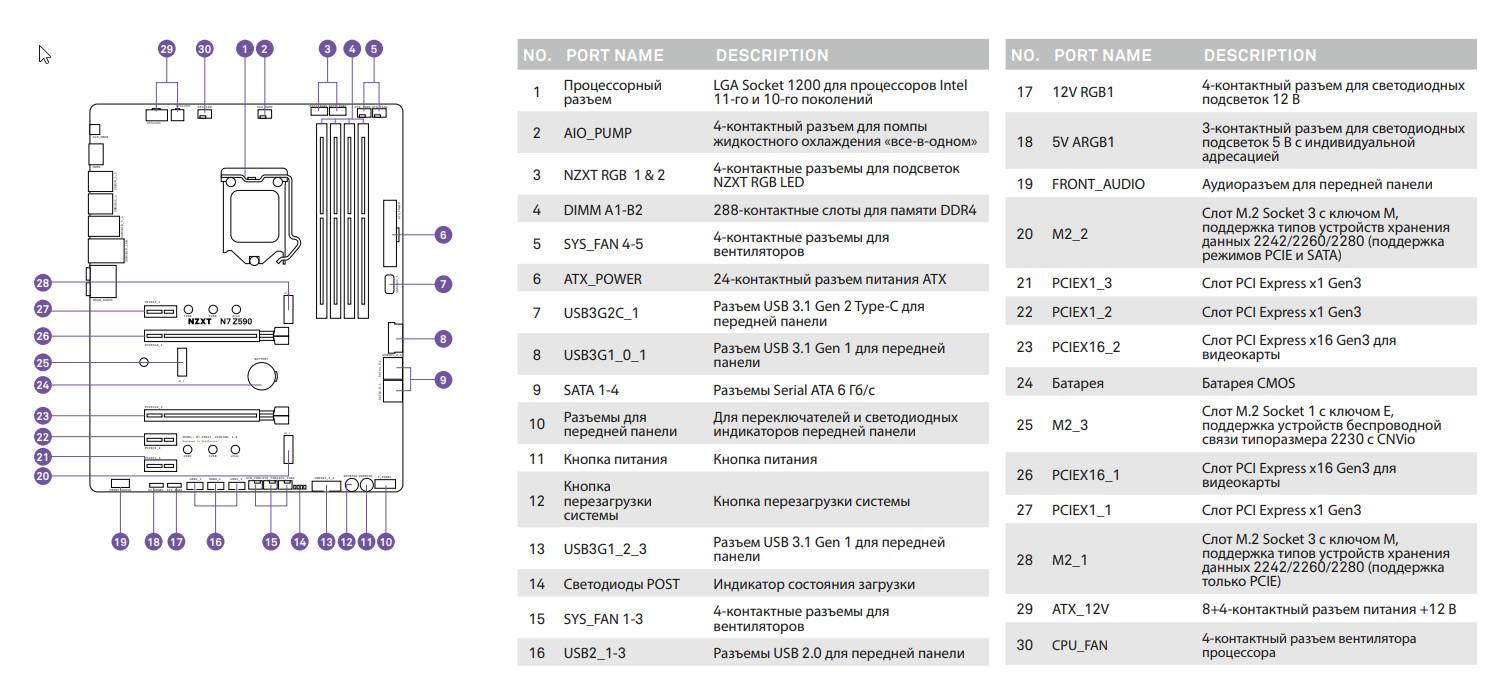

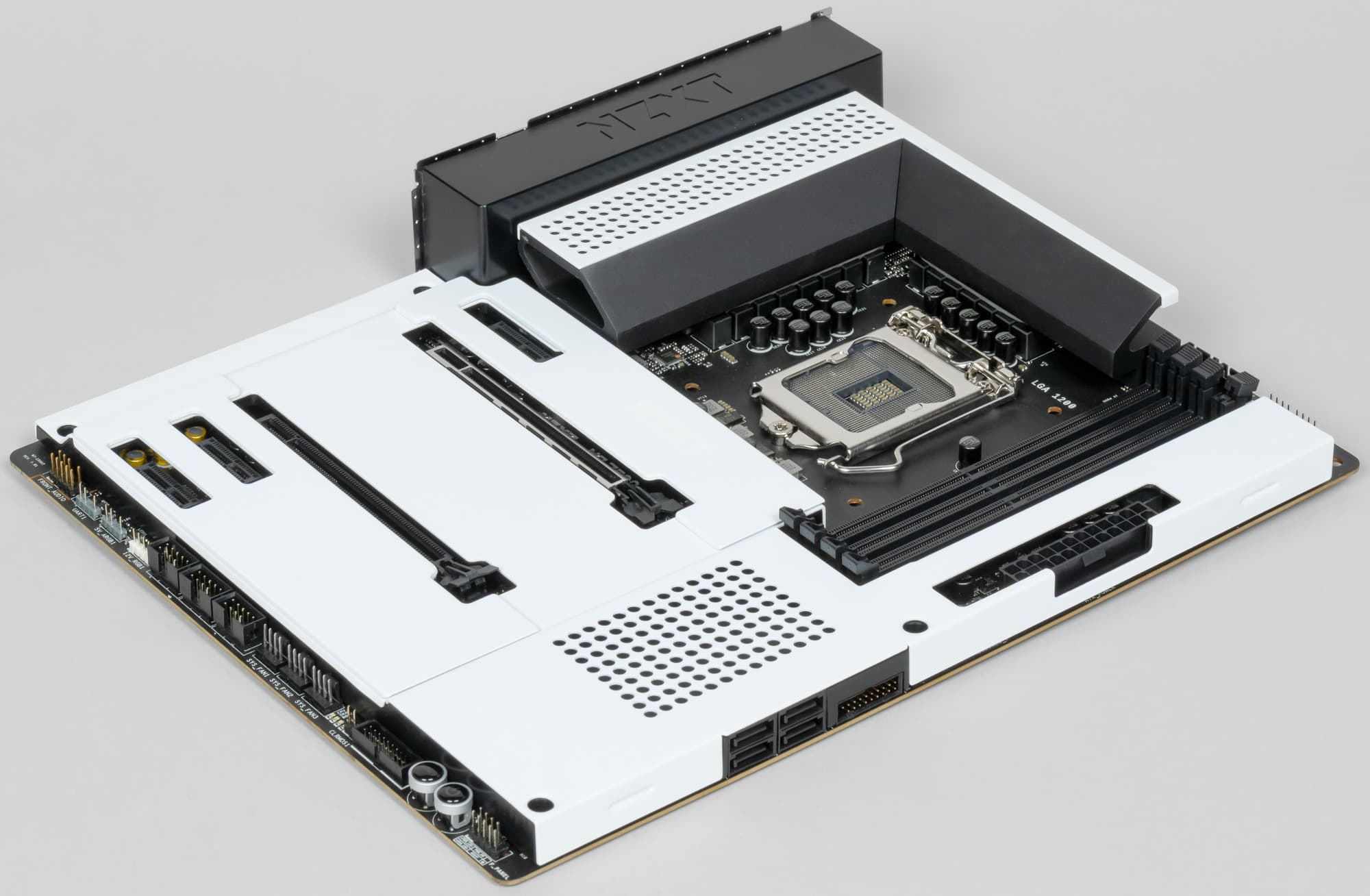

Форм-фактор

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата NZXT N7 Z590 имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 10 монтажных отверстий для установки в корпус (прошу заметить, что только один известный производитель матплат — ASRock обычно делает не 9, а 10 монтажных отверствий на своих платах: это первый явный намек на то, у кого NZXT заказывает свои материнки). Печатная плата имеет 6 слоев.

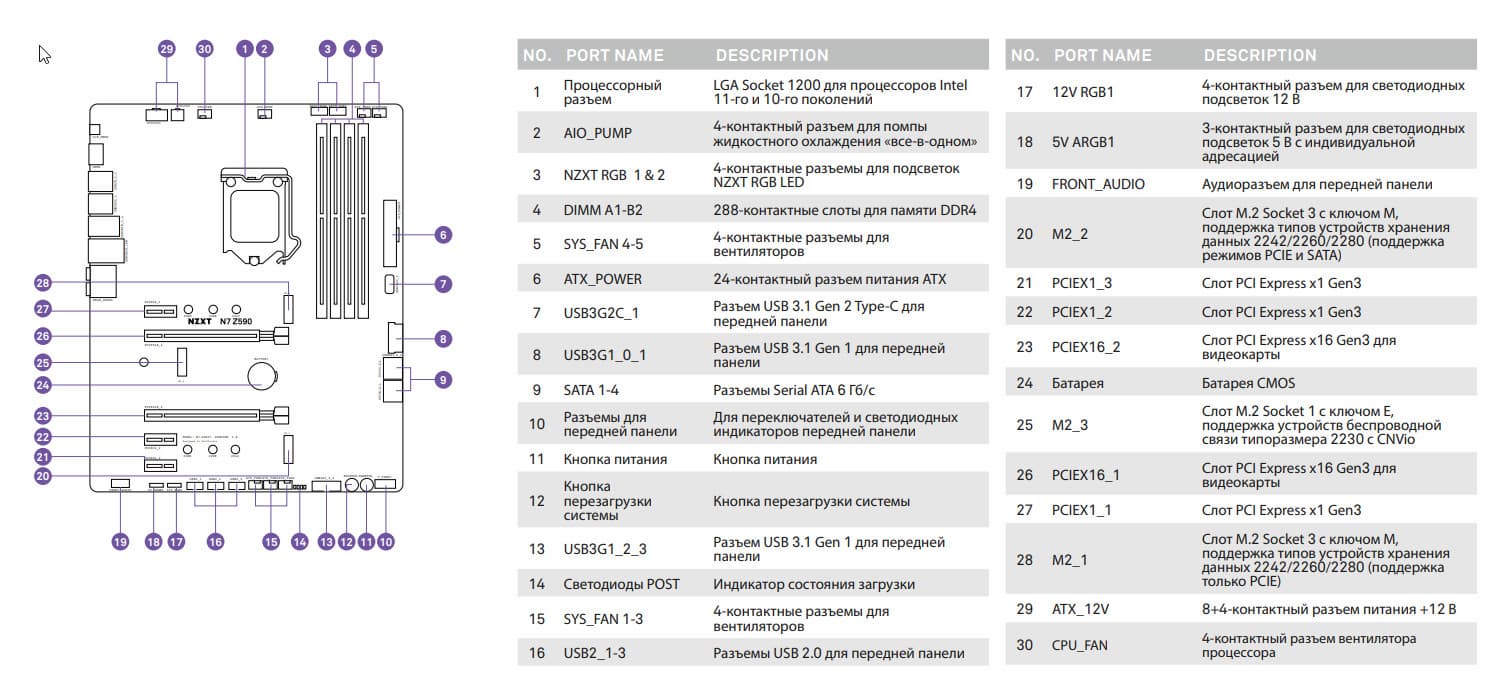

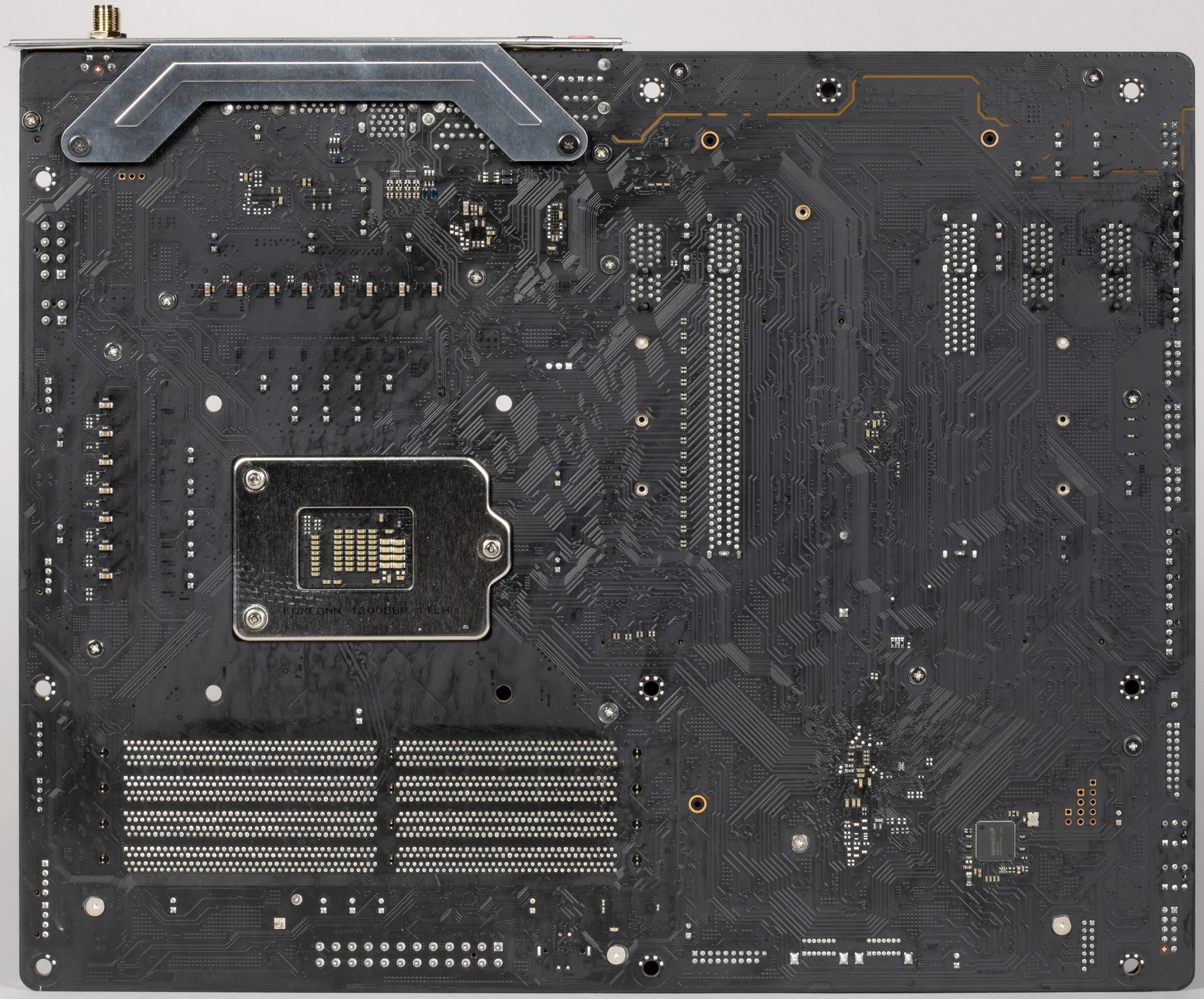

На оборотной стороне элементы имеются контроллер USB-портов и мелкая логика. Обработан текстолит неплохо: во всех точках пайки острые концы срезаны.

Технические характеристики

Традиционная таблица с перечнем функциональных особенностей.

Поддерживаемые процессоры Intel Core 10-го поколения

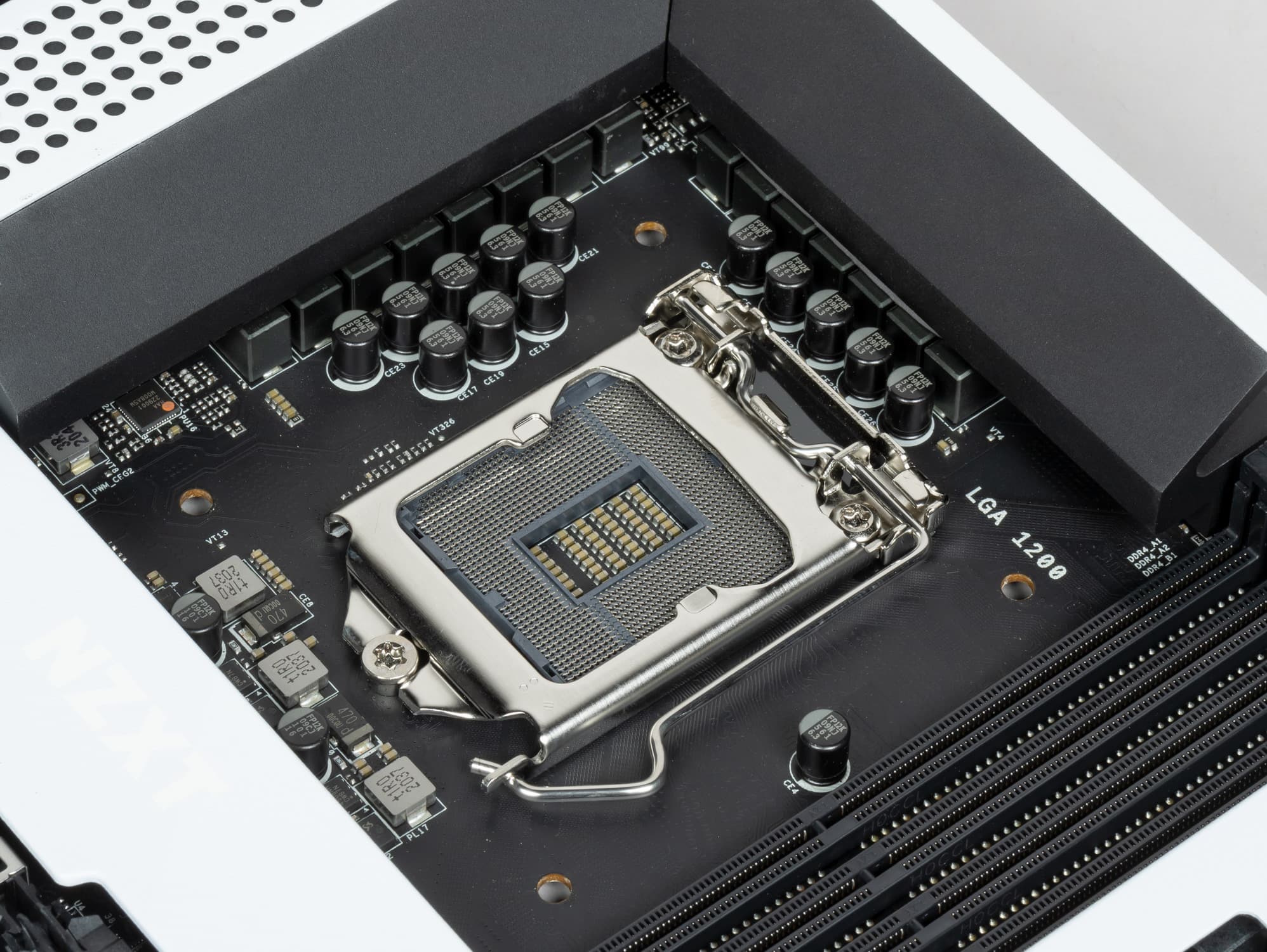

Процессорный разъем LGA 1200
Чипсет Intel Z590
Память 4 × DDR4, до 128 ГБ, до DDR4-4600 (XMP), два канала

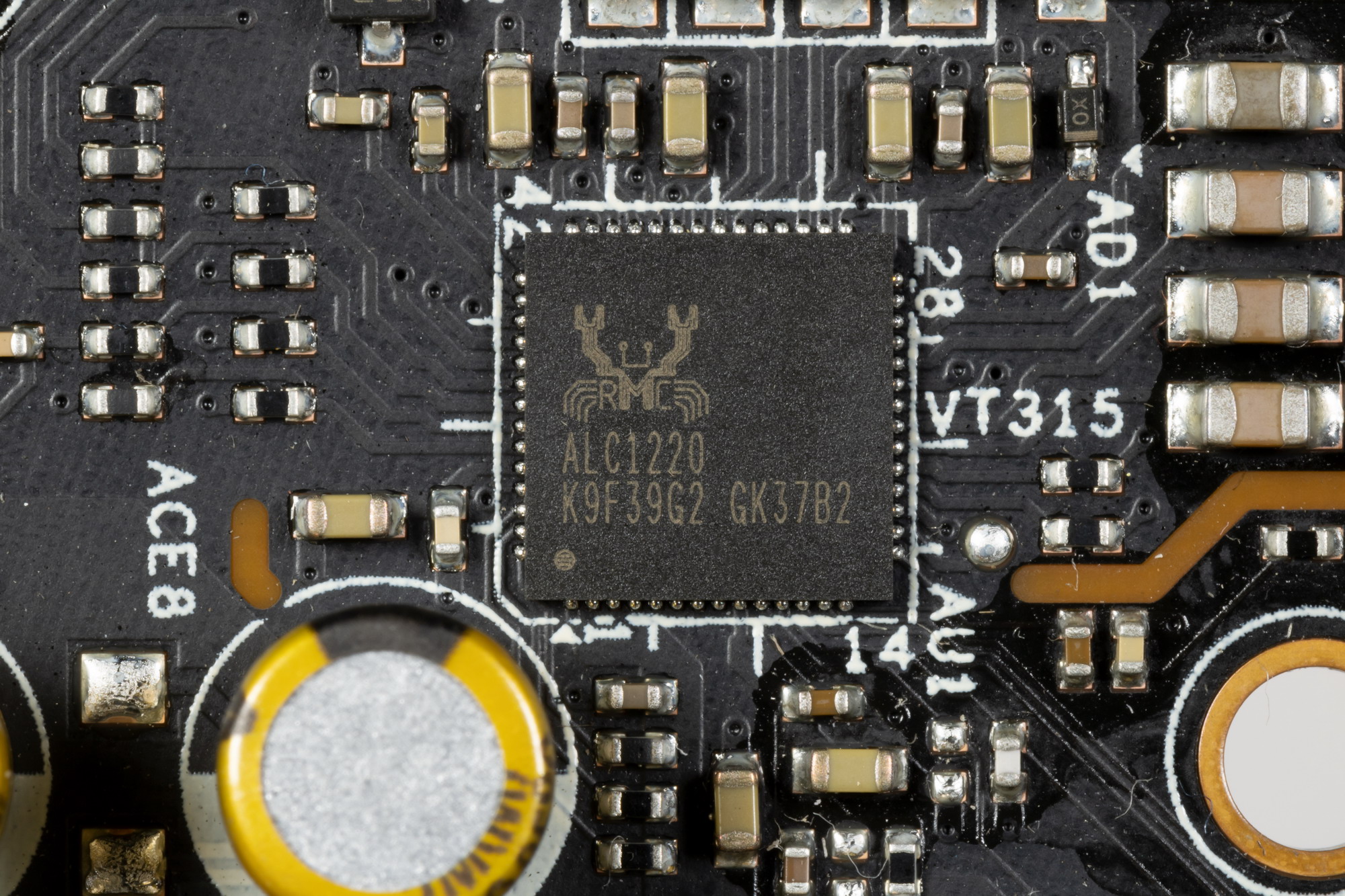

Аудиоподсистема 1 × Realtek ALC1200 (7.1) + операционный усилитель TI NE5532P
Сетевые контроллеры 1 × Realtek RTL8125B (Ethernet 2,5 Гбит/с)
Слоты расширения 1 × PCI Express 4.0/3.0 x16 (режим x16)
1 × PCI Express 3.0 x16 (режим x4)
3 × PCI Express 3.0 x1
Разъемы для накопителей 4 × SATA 6 Гбит/с (Z590)
1 × M.2 (CPU 11-го поколения, PCIe 4.0 x4/Z590, PCIe 3.0 x4 для устройств формата 2242/2260/2280)
1 × M.2 (Z590, PCIe 3.0 x4/SATA для устройств формата 2242/2260/2280)
USB-порты 4 × USB 2.0: 2 внутренних разъема на 4 порта (GL852G)
2 × USB 2.0: 1 внутренний разъем на 2 порта (Z590)
2 × USB 2.0: 2 порта Type-A (черные) на задней панели (Z590)
4 × USB 3.2 Gen1: 4 порта Type-A (синие) на задней панели (ASM1074)
4 × USB 3.2 Gen1: 2 внутренних разъема на 4 порта (ASM1074)
4 × USB 3.2 Gen2: 3 порта Type-A (голубые) и 1 внутренний разъем Type-C (Z590)
1 × USB 3.2 Gen2x2: 1 порт Type-C на задней панели (RTS5452+GL9950)
Разъемы на задней панели 1 × USB 3.2 Gen2x2 (Type-C)
3 × USB 3.2 Gen2 (Type-A)
4 × USB 3.2 Gen1 (Type-A)
2 × USB 2.0 (Type-A)
1 × RJ-45
5 аудиоразъемов типа миниджек
1 × S/PDIF (оптический, выход)
1 x HDMI 2.0b
Прочие внутренние элементы 24-контактный разъем питания ATX
1 8-контактный разъем питания EPS12V
1 4-контактный разъем питания EPS12V
1 разъем для подключения порта USB 3.2 Gen2 Type-C
2 разъема для подключения 4 портов USB 3.2 Gen1
3 разъема для подключения 6 портов USB 2.0
7 разъемов для подключения 4-контактных вентиляторов и помп ЖСО

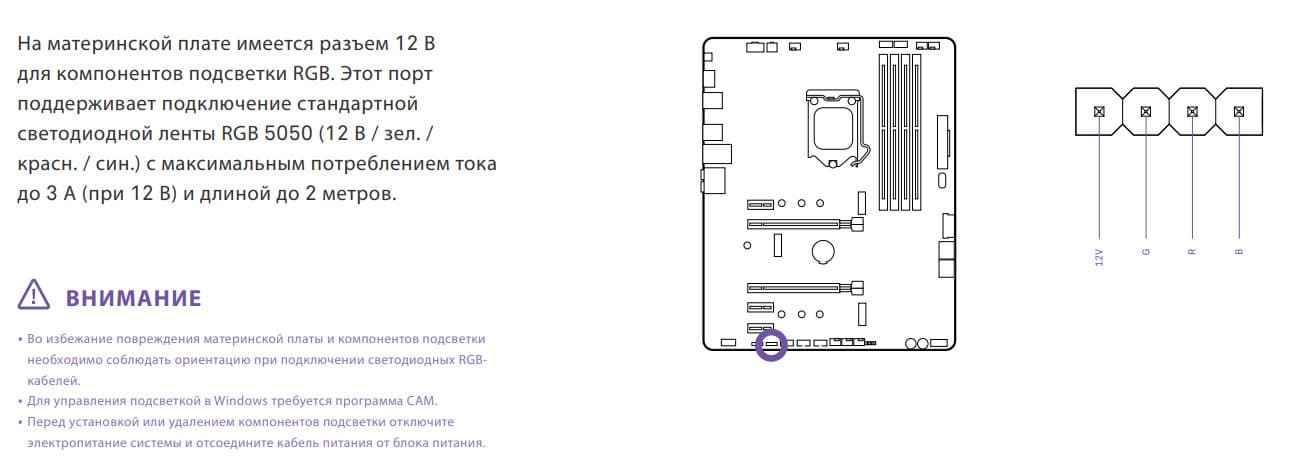

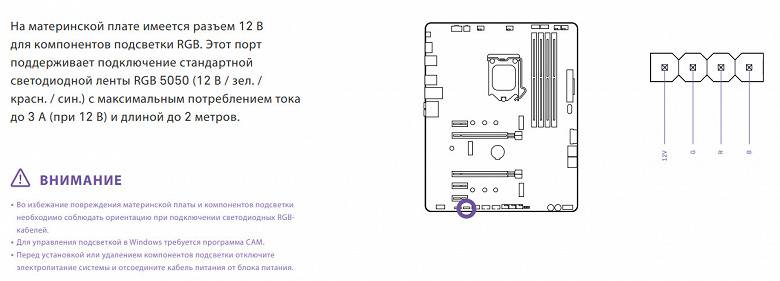

1 разъем для подключения неадресуемой RGB-ленты

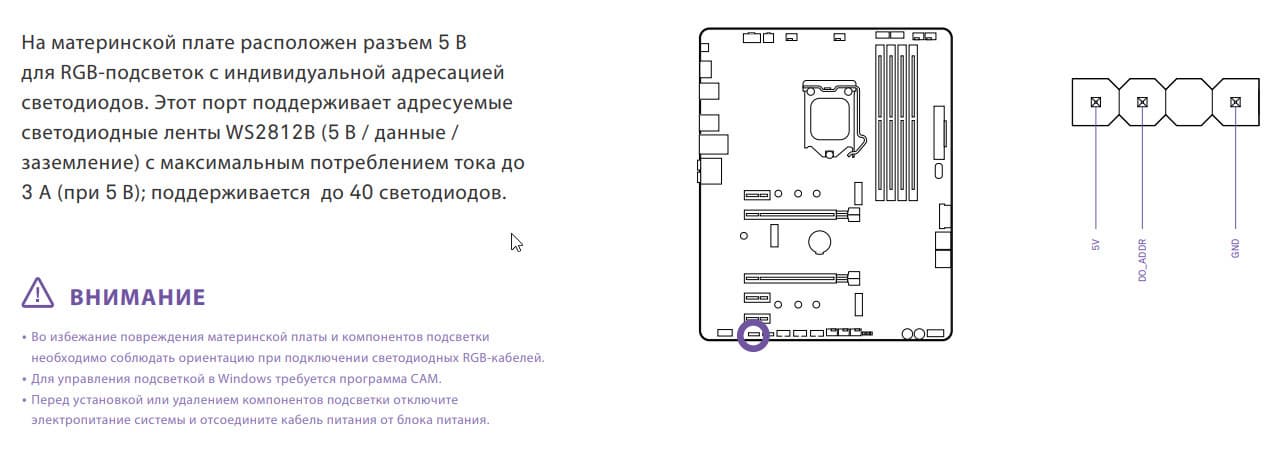

1 разъем для подключения адресуемой ARGB-ленты

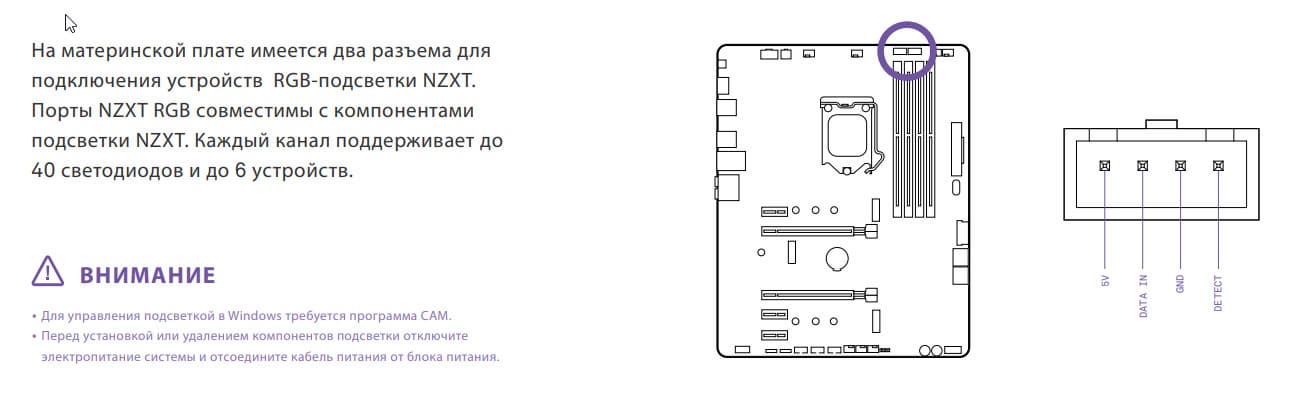

2 разъема для подключения проприетарной NZXT подсветки
1 разъем аудио для передней панели корпуса

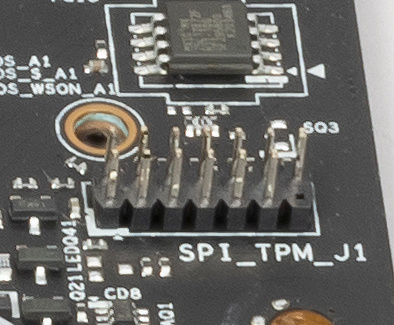

1 разъем TPM

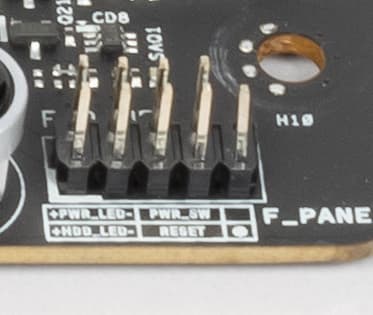

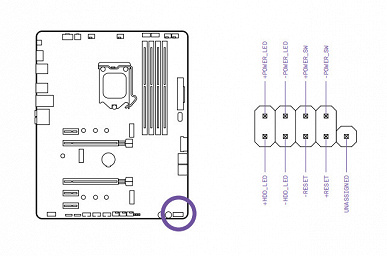

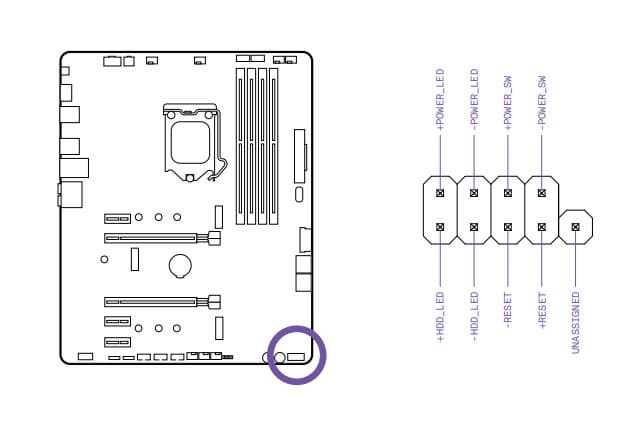

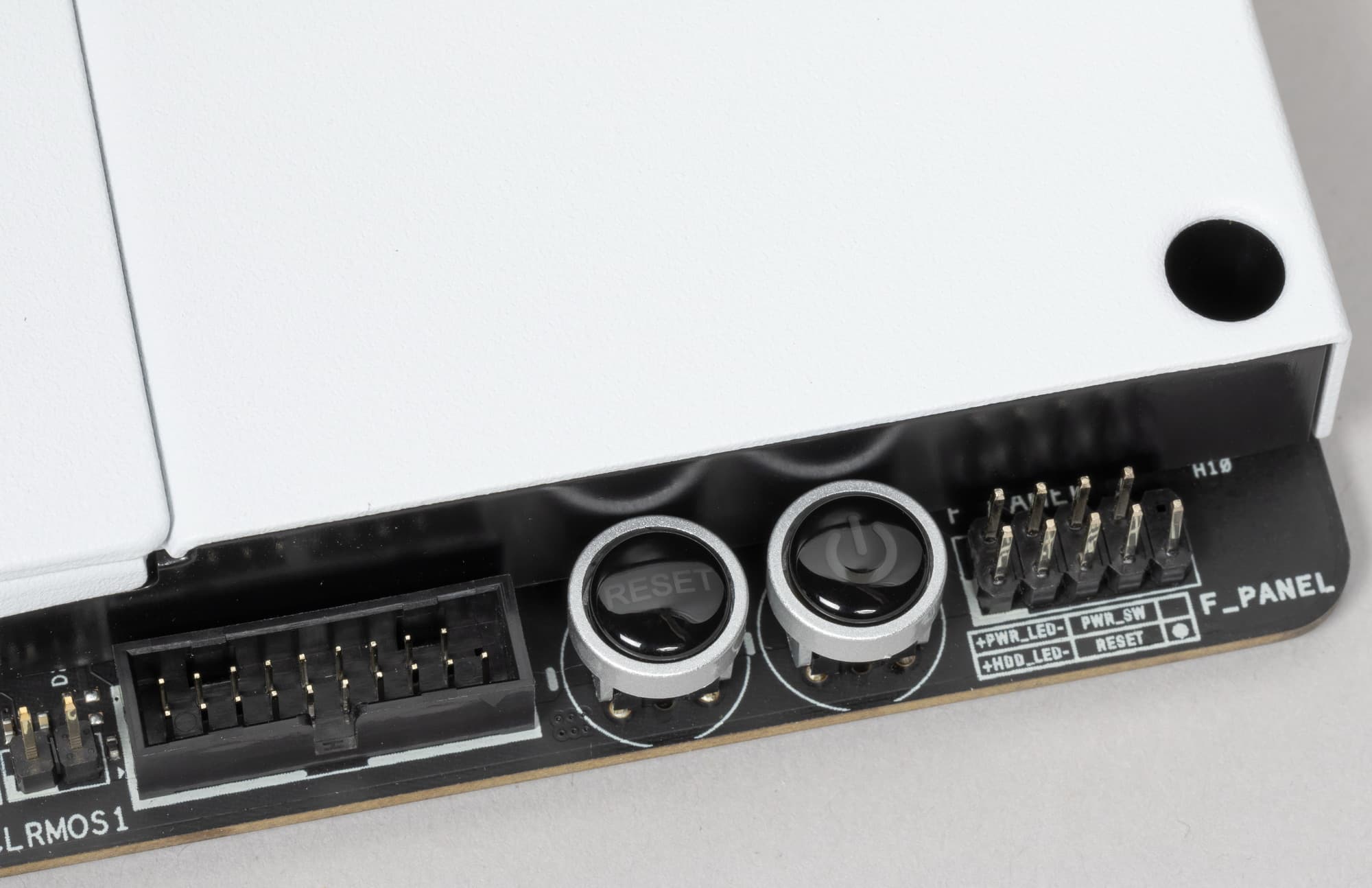

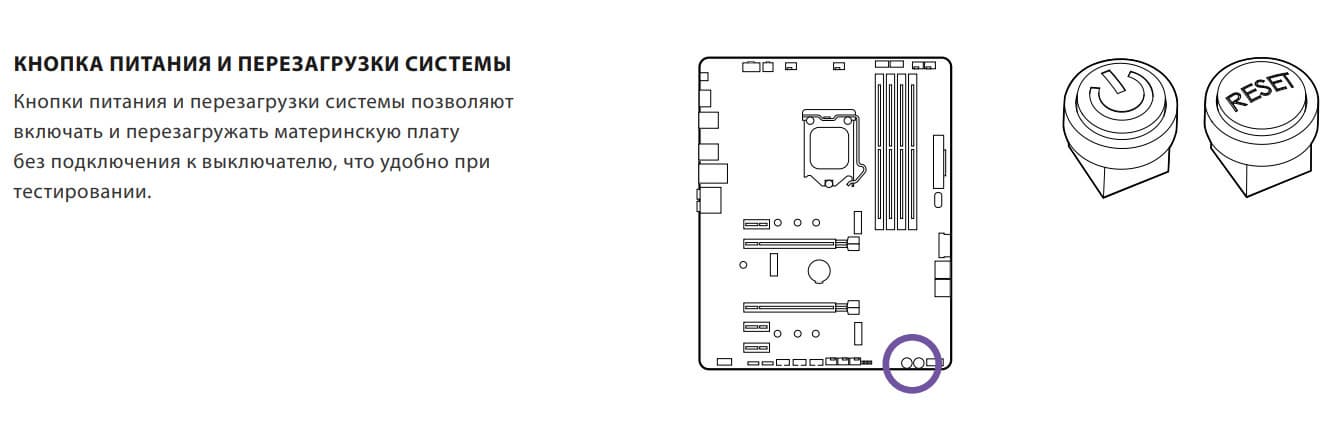

2 разъема для подключения управления с передней панели корпуса

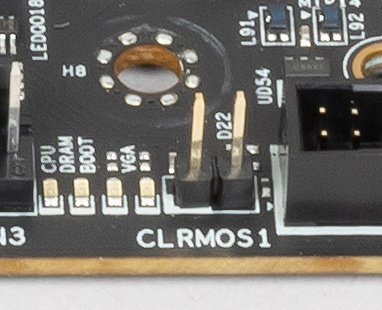

1 разъем сброса CMOS

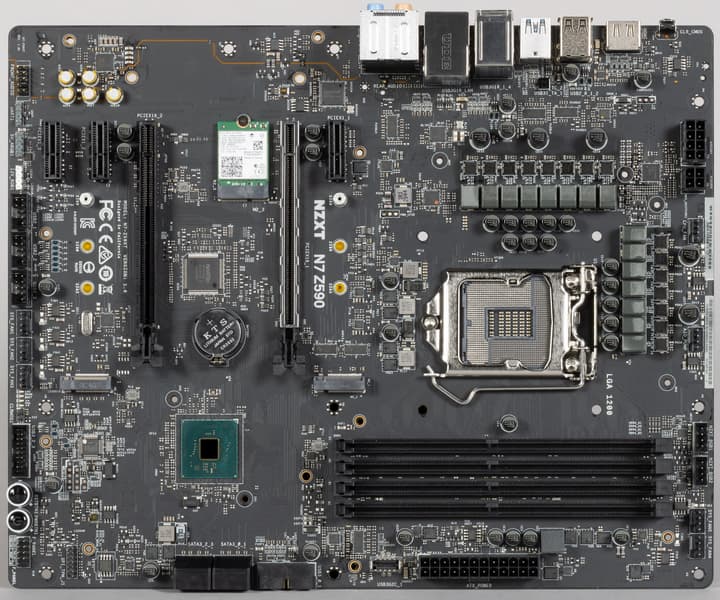

Форм-фактор ATX (305×244 мм)
Розничные предложения на момент подготовки обзора данная плата еще не продавалась в российской рознице

Основная функциональность: чипсет, процессор, память

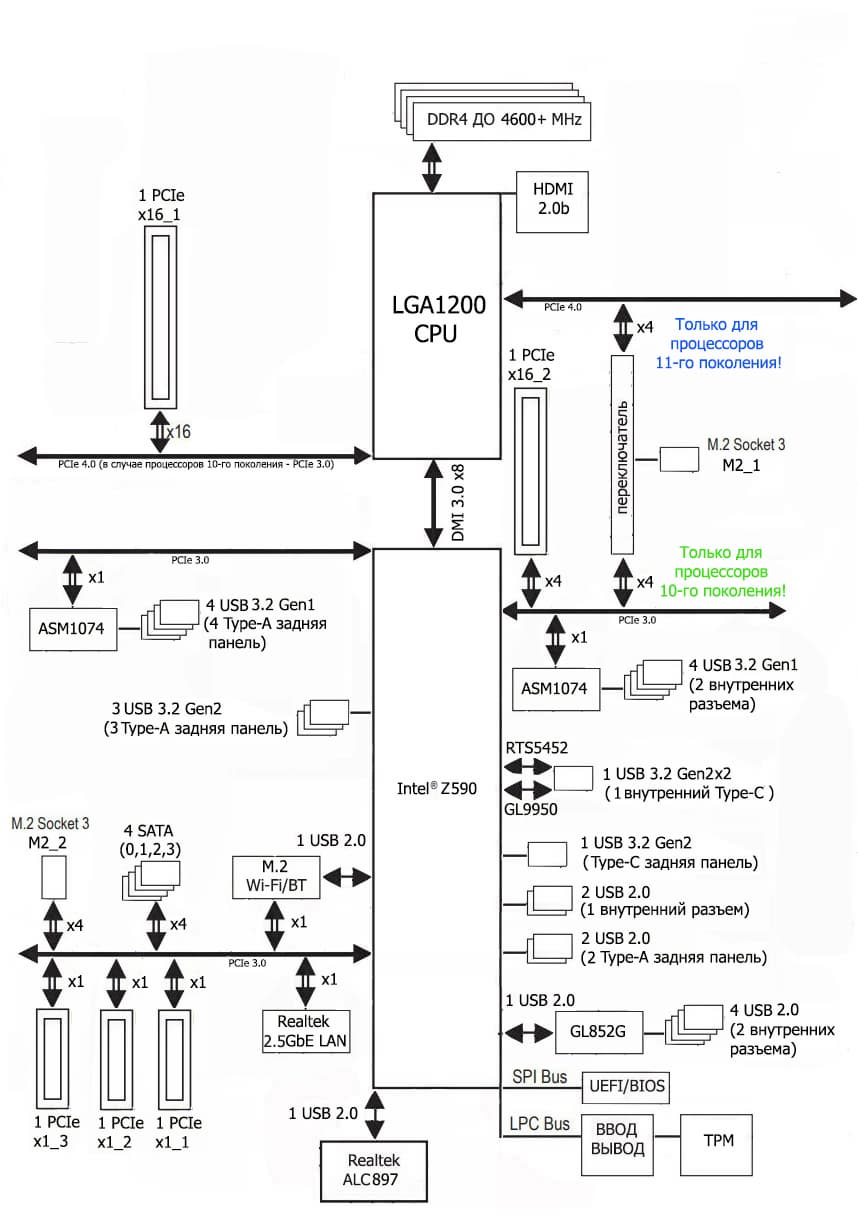

Схема работы связки чипсет+процессор.

Формально имеется поддержка памяти до 3200 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 4800 и выше МГц. В частности данная плата поддерживает частоты до 4800 МГц.

Процессоры Intel Core 11-го поколения (совместимые с сокетом LGA1200 и поддерживаемые Z590) имеют 20 линий ввода-вывода PCIe 4.0, не имеют USB и SATA портов. При этом взаимодействие с Z590 идет по особому каналу Digital Media Interface 3.0 (DMI 3.0), который в Z590 ускорен в 2 раза. Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии). Процессоры Intel Core 10-го поколения (совместимые с сокетом LGA1200 и поддерживаемые Z490/590) имеют 16 линий ввода-вывода PCIe 3.0, которые идут только на слоты расширения PCIe.

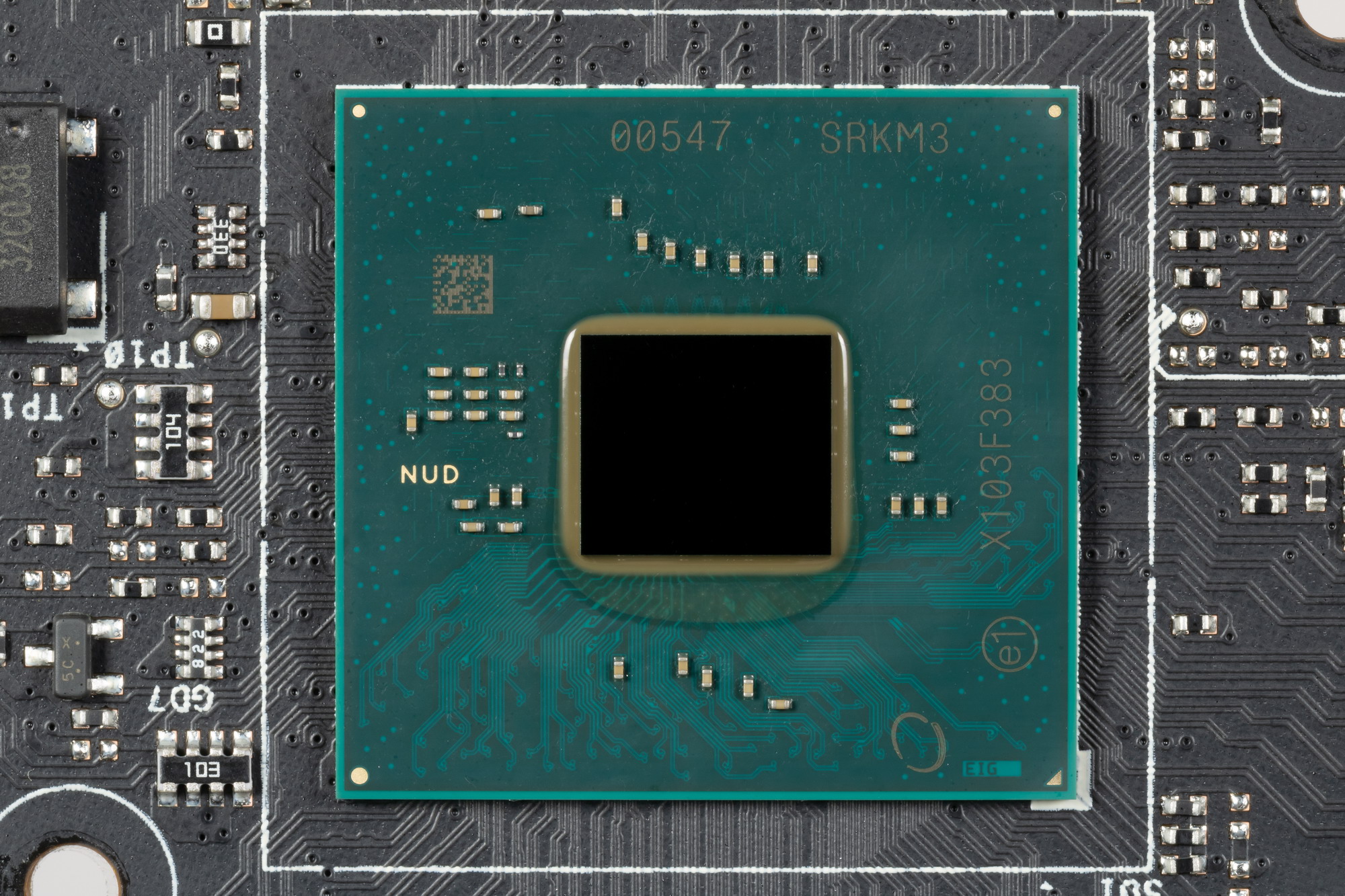

В свою очередь чипсет Z590 поддерживает в сумме 30 линий ввода/вывода, которые распределяться могут так:

  • до 14 портов USB (из которых до 3 портов USB 3.2 Gen2х2, 10 портов USB 3.2 Gen2, до 10 портов USB 3.2 Gen1, до 14 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
  • до 8 портов SATA 6Гбит/с;
  • до 24 линий PCIe 3.0.

Понятно, что если всего 30 портов у Z590, то все указанные выше порты должны укладываться в этот лимит, поэтому уже привычный дефицит линий PCIe будет иметь место и в данном случае.

NZXT N7 Z590 поддерживает процессоры Intel Core 11-го и 10-го поколений, выполненные под разъем (сокет) LGA1200. Система крепления систем охлаждения для CPU точно такая же, как и для LGA1151.

Для установки модулей памяти на плате NZXT имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 128 ГБ (при использовании UDIMM последнего поколения по 32 ГБ). Поддерживаются профили XMP.

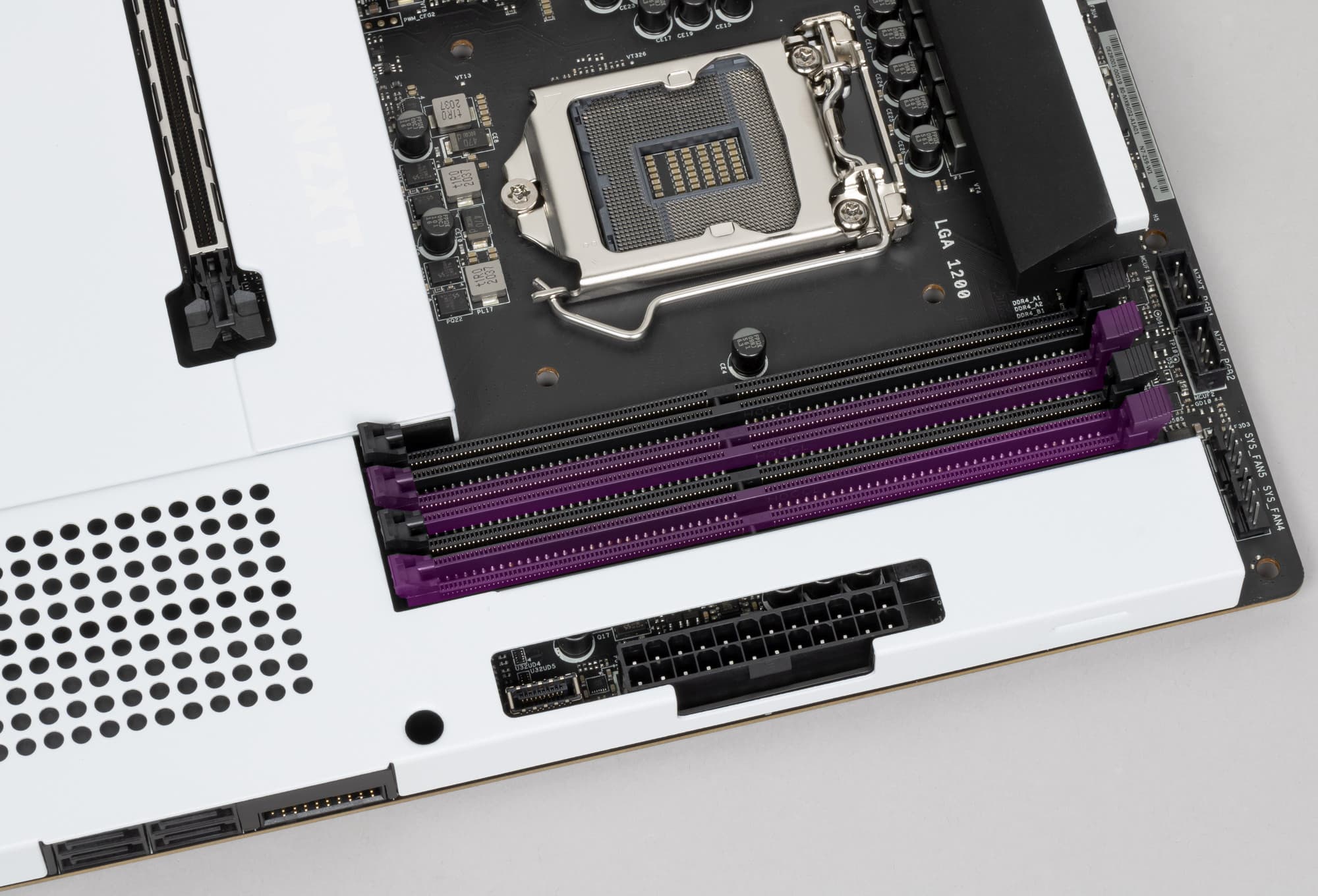

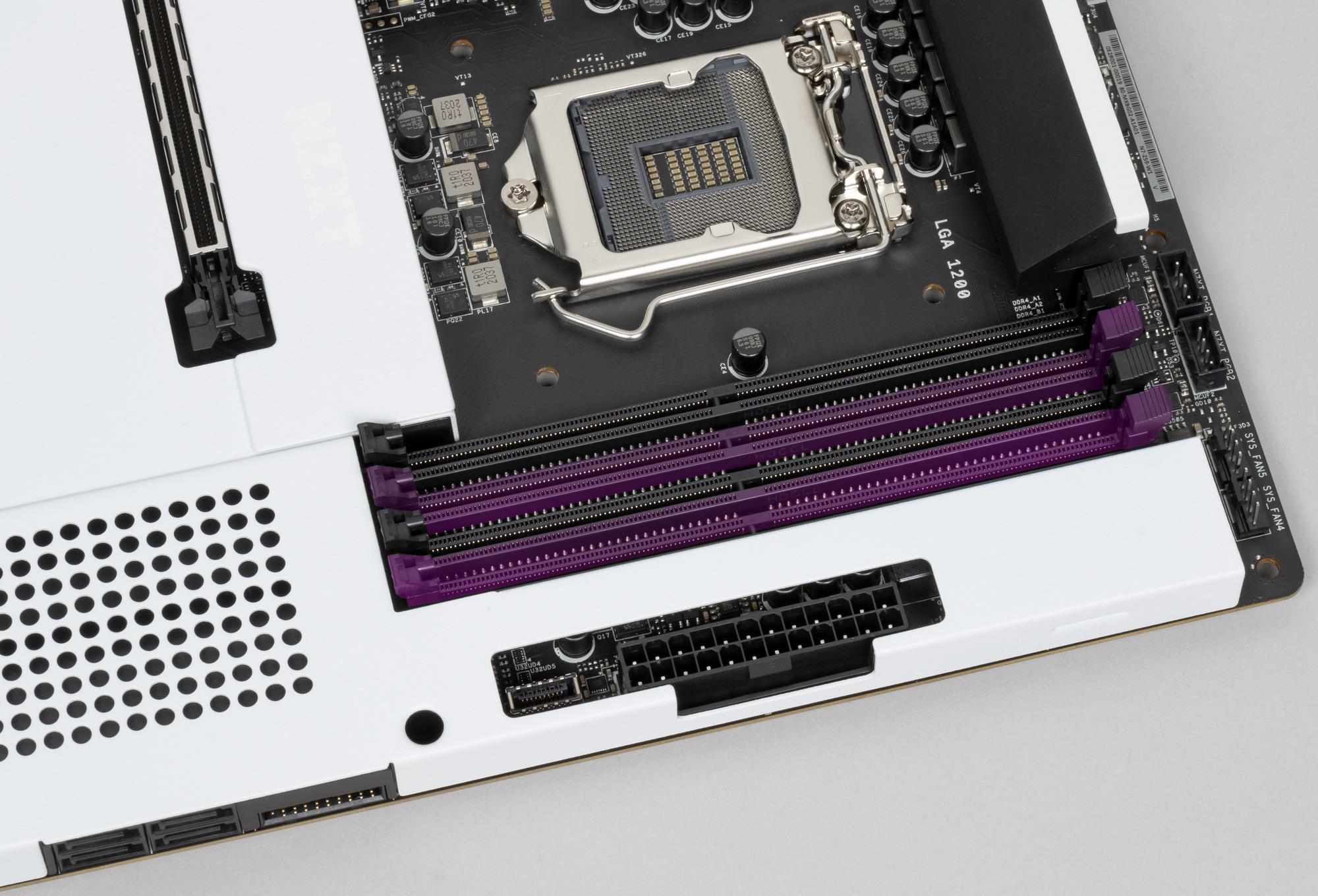

Слоты DIMM не имеют металлической окантовки, которая препятствует деформации слотов и печатной платы при установке модулей памяти и защищает от электромагнитных помех, и которая обычно всегда является составной частью набора только у флагманских материнских плат.

Периферийная функциональность: PCIe, SATA, разные «фенечки»

Выше мы изучили потенциальные возможности тандема Z590+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

Кроме USB-портов, к которым мы подойдем позже, чипсет Z590 обладает 24 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что из-за дефицита PCIe линий некоторые элементы периферии делят их, и потому использовать одновременно нельзя: для этих целей у материнской платы существуют мультиплексоры):

  • Переключатель: если используется процессор 11-го поколения, то слот М2_1 обслуживается им, чипсет Z590 не тратит линии PCIe, если используется процессор 10-го поколения, то слот M2_1 обслуживается Z590: максимум 4 линии;
  • Слот М2_2 (4 линии);
  • Слот PCIe x16_2 (4 линии);
  • Слот PCIe x1_1 (1 линия);
  • Слот PCIe x1_2 (1 линия);
  • Слот PCIe x1_3 (1 линия);
  • ASMedia ASM1074 (4 USB 3.2 Gen1 на задней панели) (1 линия);
  • ASMedia ASM1074 (4 USB 3.2 Gen1 в виде 2х внутренних разъемов) (1 линия);
  • Realtek RTL8125B (Ethernet 2,5 Gb/s) (1 линия);
  • Порт М.2_WIFI (Wireless) (1 линия);
  • 4 порта SATA_0,1,2,3 (4 линии)

Как видим, 23 линии PCIe оказались занятыми. В чипсете Z590 связь с аудиокодеками идет через USB-порт. Также один USB 2.0 расходуется на поддержку BT через слот M.2 (key E) и контроллеры RTS5452 и GL9950 для своих нужд использует сигнальные линии USB 2.0. Детально об этом ниже в разделе USB-портов.

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 11-го поколения всего 20 линий PCIe, 4 из них отведены на порт М.2 (M2_1). У CPU 10-го поколения всего 16 линий (нет выделения линий на М.2 порт). На плате всего один слот PCIe x16_1, работающий в режиме х16. Поэтому деления процессорных линий нет, но вариант мультиграфических решений имеется только для AMD CrossFire: слот PCIe x16_1 (x16) + слот PCIe x16_2 (x4).

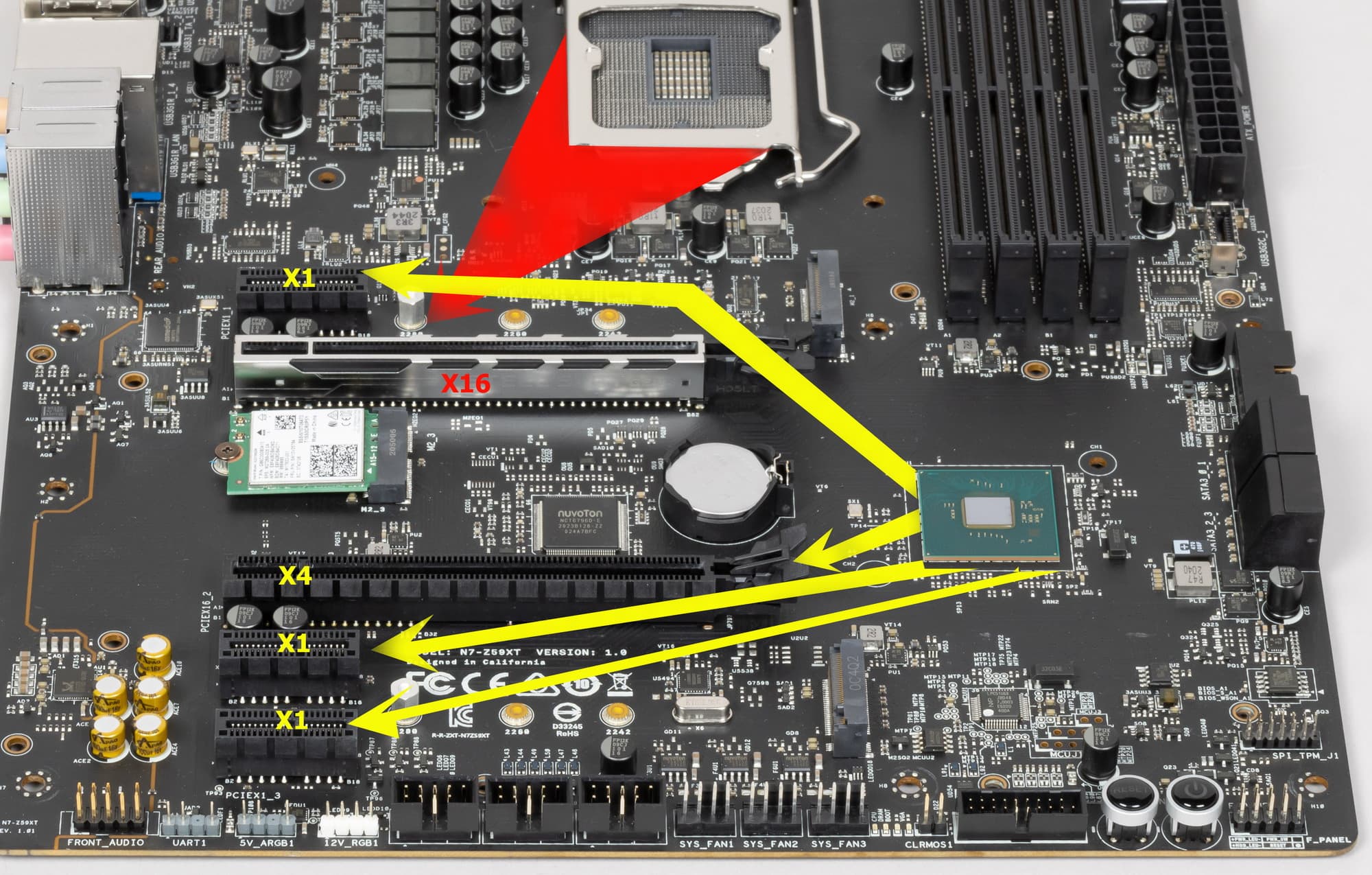

Распределение PCIe слотов в целом выглядит так:

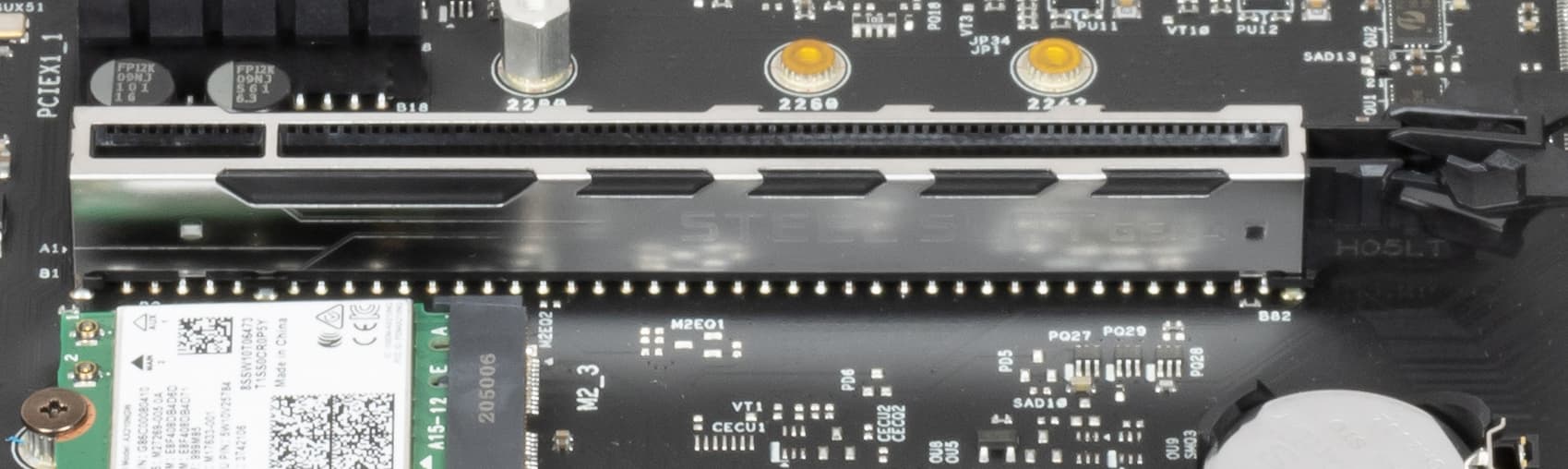

Всего на плате есть 5 слотов PCIe: два PCIe x16 (для видеокарт или других устройств) и три «коротких» PCIe x1. Про первый PCIe x16 я выше уже рассказал (он подключен к CPU), а третий PCIe x16_2 (на деле он имеет всего 4 линии PCIe) подключен к Z590.

Варианта установки трех видеокарт — нет.

У данной платы перераспределения линий PCIe между слотами в случае использования более одной видеокарты нет,. Однако есть нужда в переключении слота М2_1 в зависимости от поколения вставленного в матплату процессора, поэтому имеются мультиплексоры.

Слот PCIe x16_1 имеет металлическое армирование из нержавеющей стали, которое увеличивает надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня). Кроме того, такая защита предохраняет слот от электромагнитных помех.

Расположение PCIe слотов в целом позволяет легко смонтировать СО любого уровня и класса.

Привычных уже усилителей (ре-драйверов) сигнала шины нет. Впрочем, плата все равно среднего уровня, не оверклокерская.

На очереди — накопители.

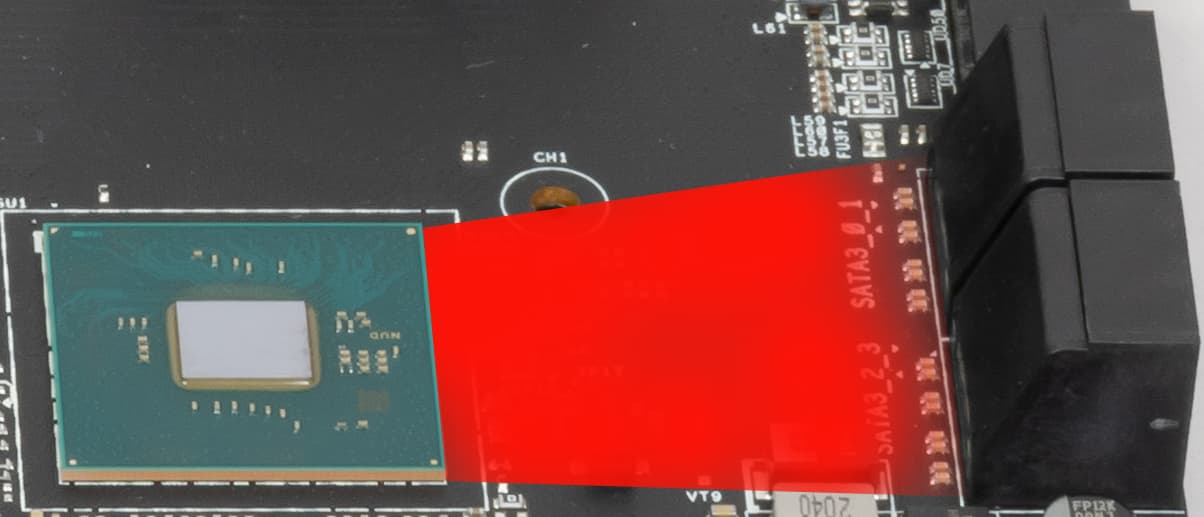

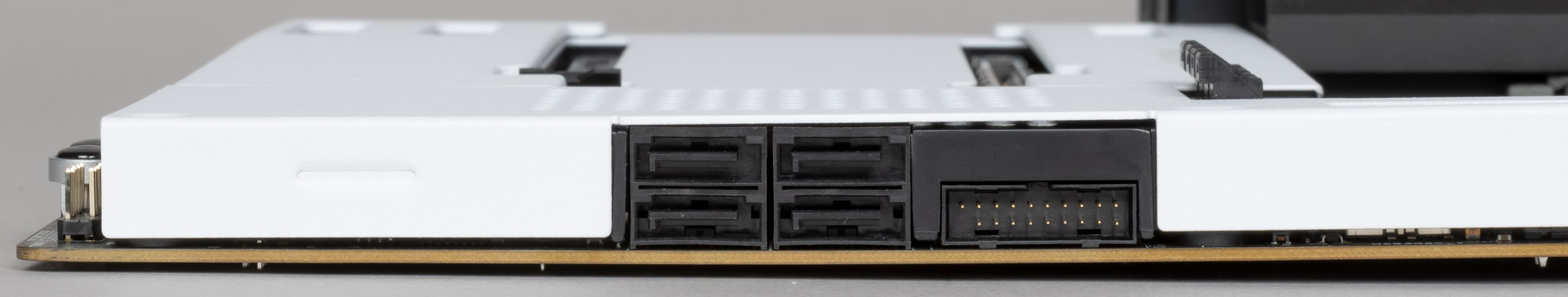

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 2 слота для накопителей в форм-факторе M.2. Еще один слот M.2 предназначен для контроллеров беспроводных сетей Wi-Fi/Bluetooth. Все порты SATA реализованы через чипсет Z590 и поддерживают создание RAID.

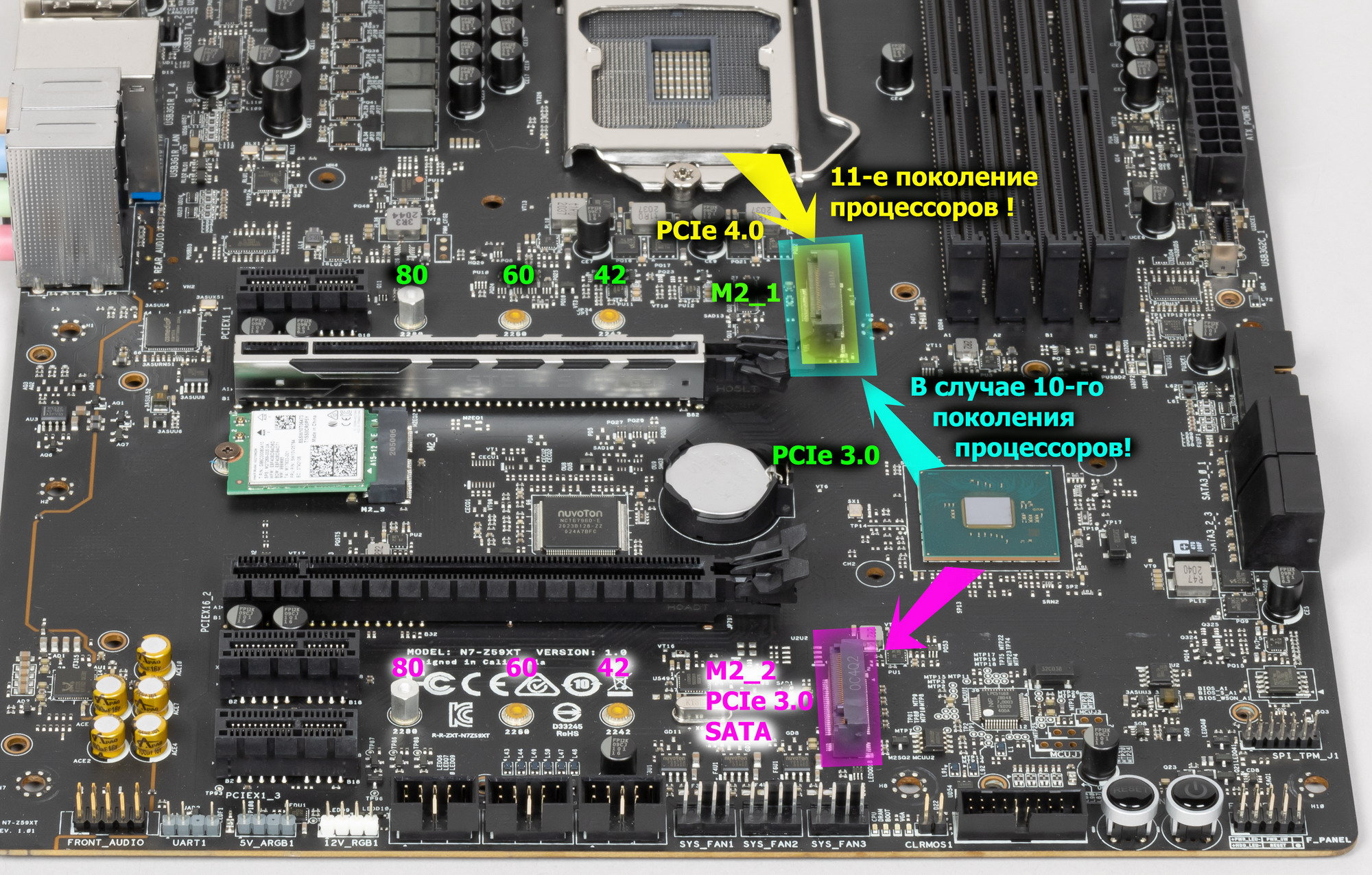

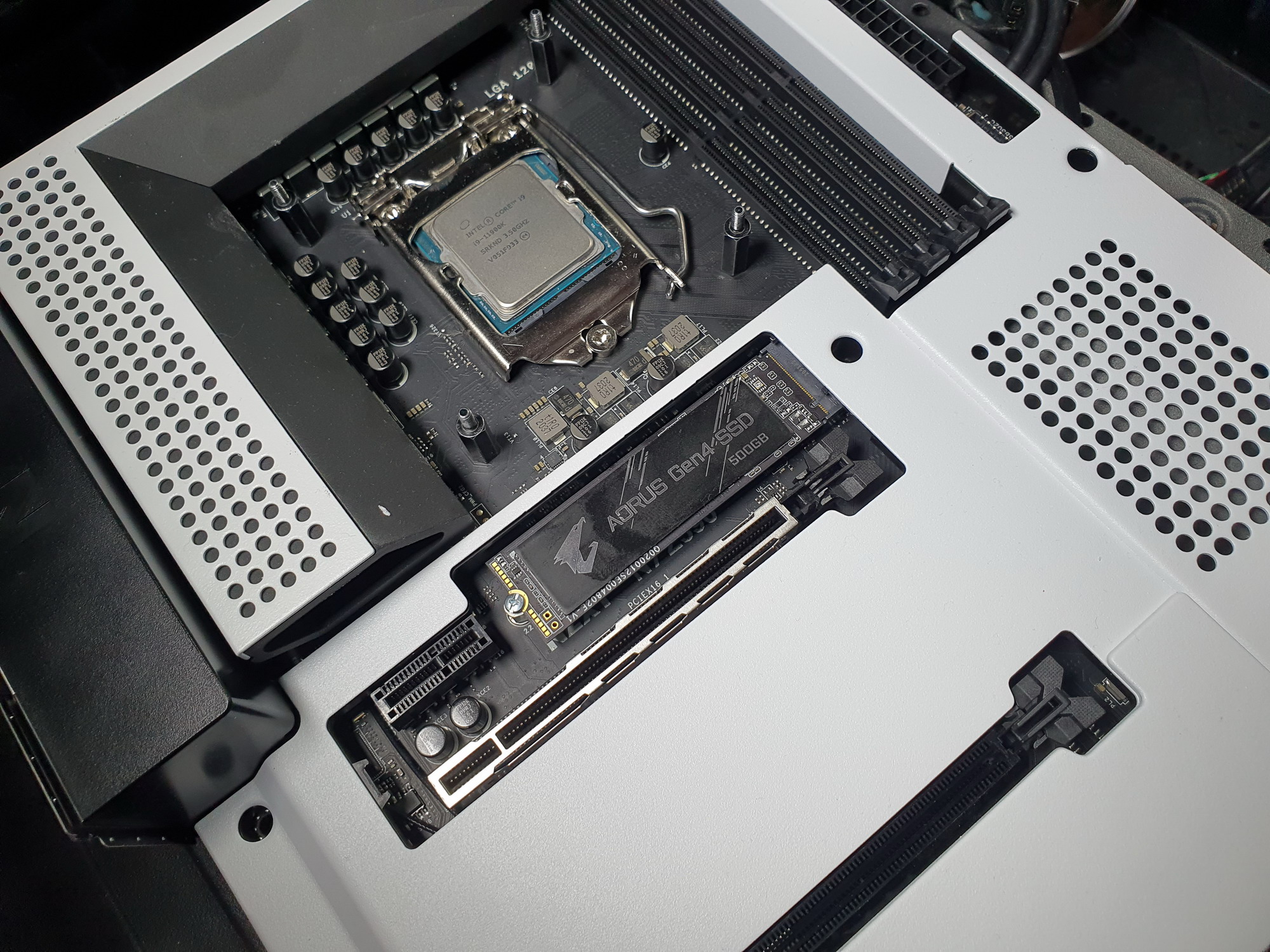

Теперь про M.2. Материнская плата имеет 2 гнезда такого форм-фактора.

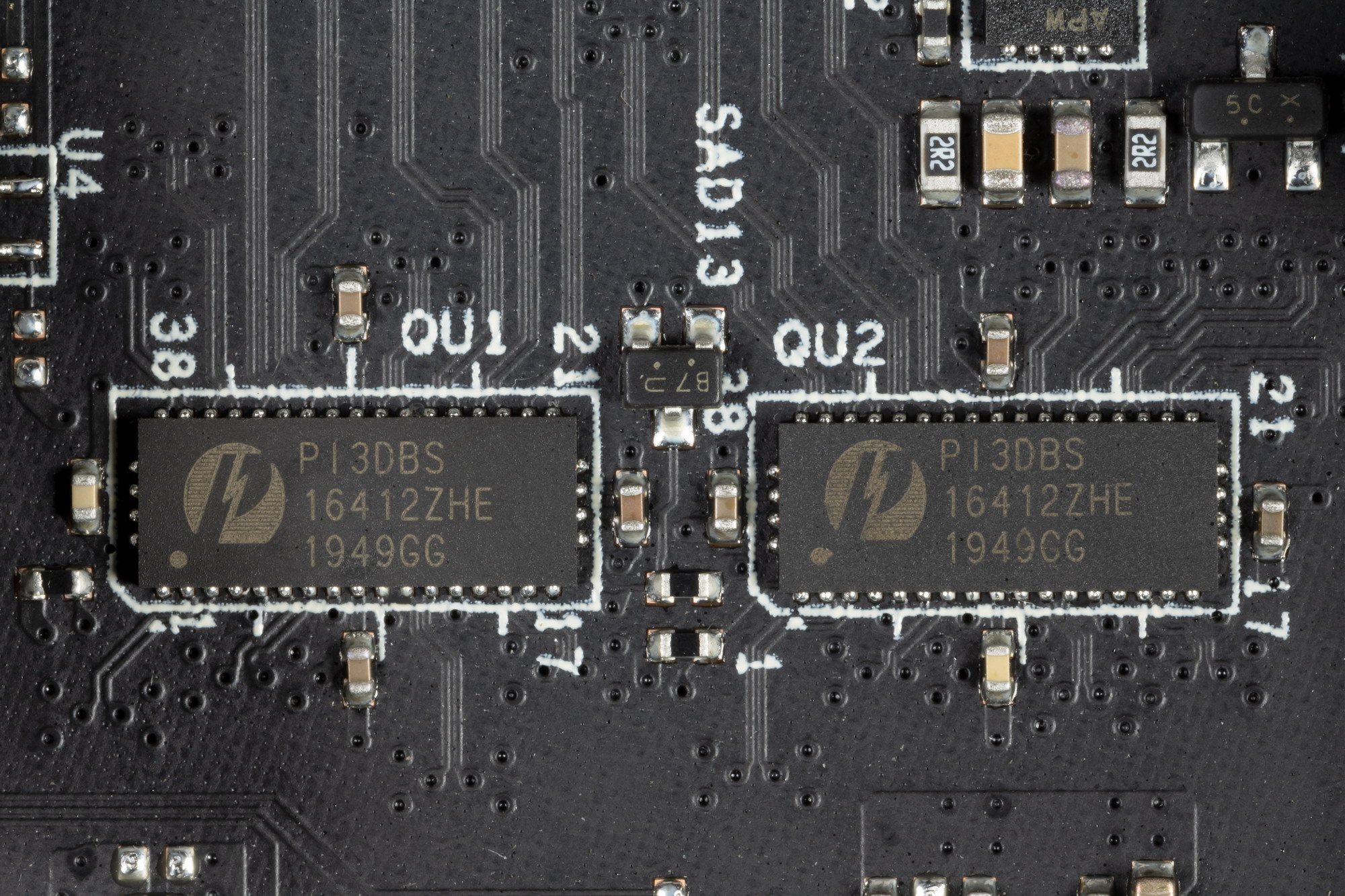

Слот M2_2 поддерживает модули с любым интерфейсом, а M2_1 — только с PCIe интерфейсом. И если M2_2 получает данные от чипсета Z590 (его можно использовать для Intel Optane Memory), то М2_1 работает иначе: в случае использования 11го поколения процессоров он получает данные напрямую от CPU (и поддерживает PCIe 4.0), а в случае 10-го поколения, то от Z590 (и поддерживает PCIe 3.0). Оба М.2 слота поддерживают модули длиной до 2280.

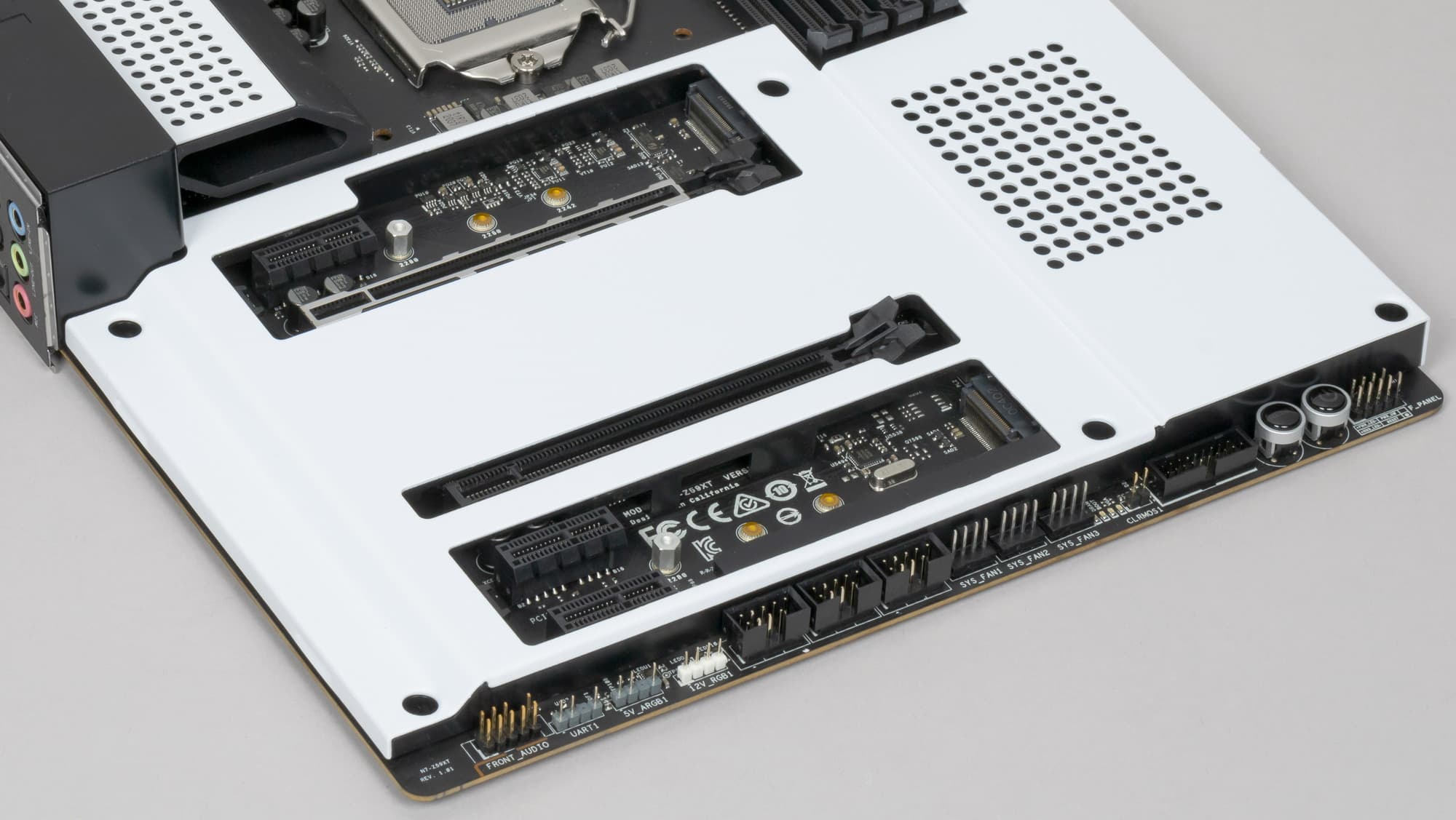

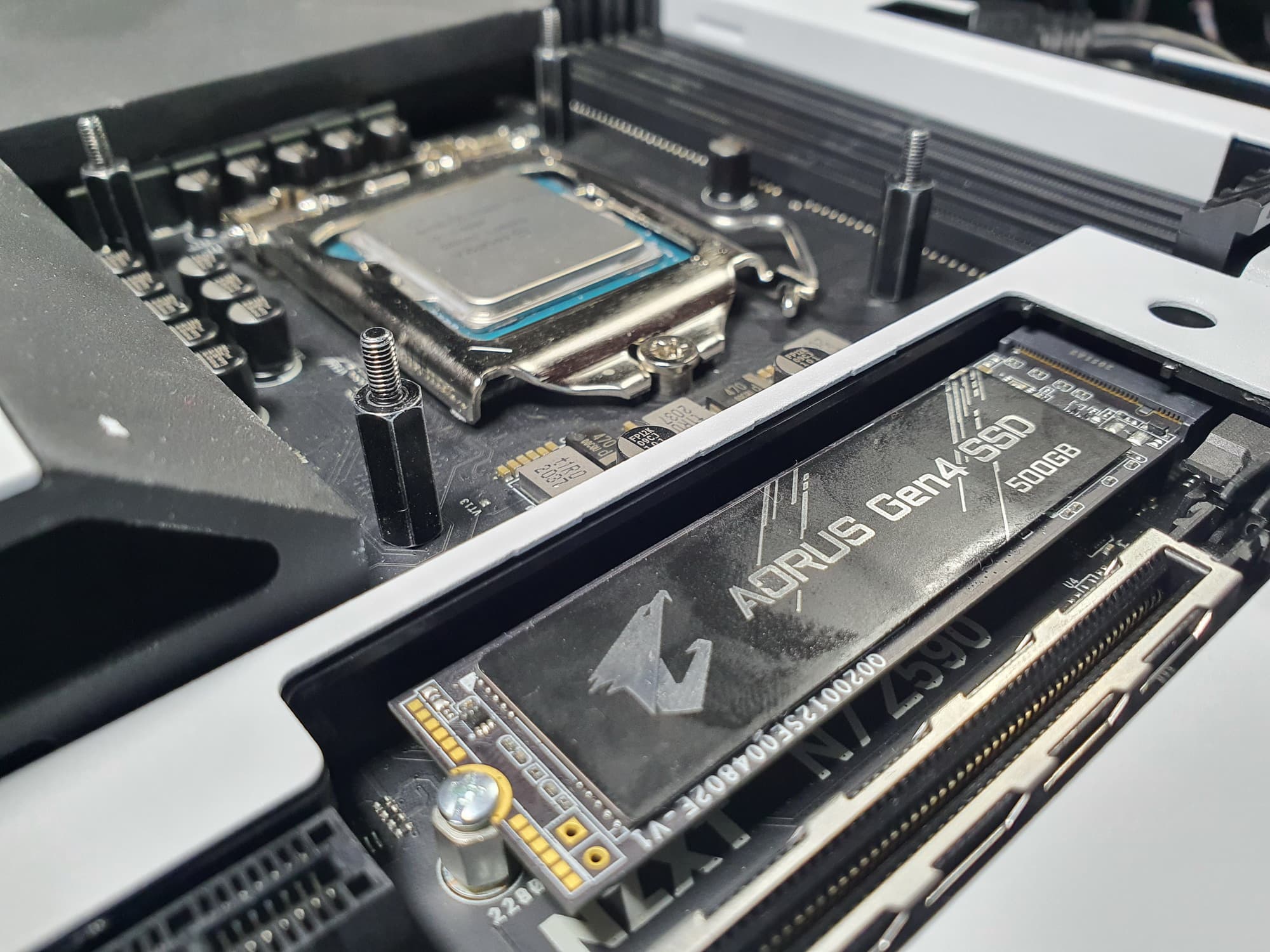

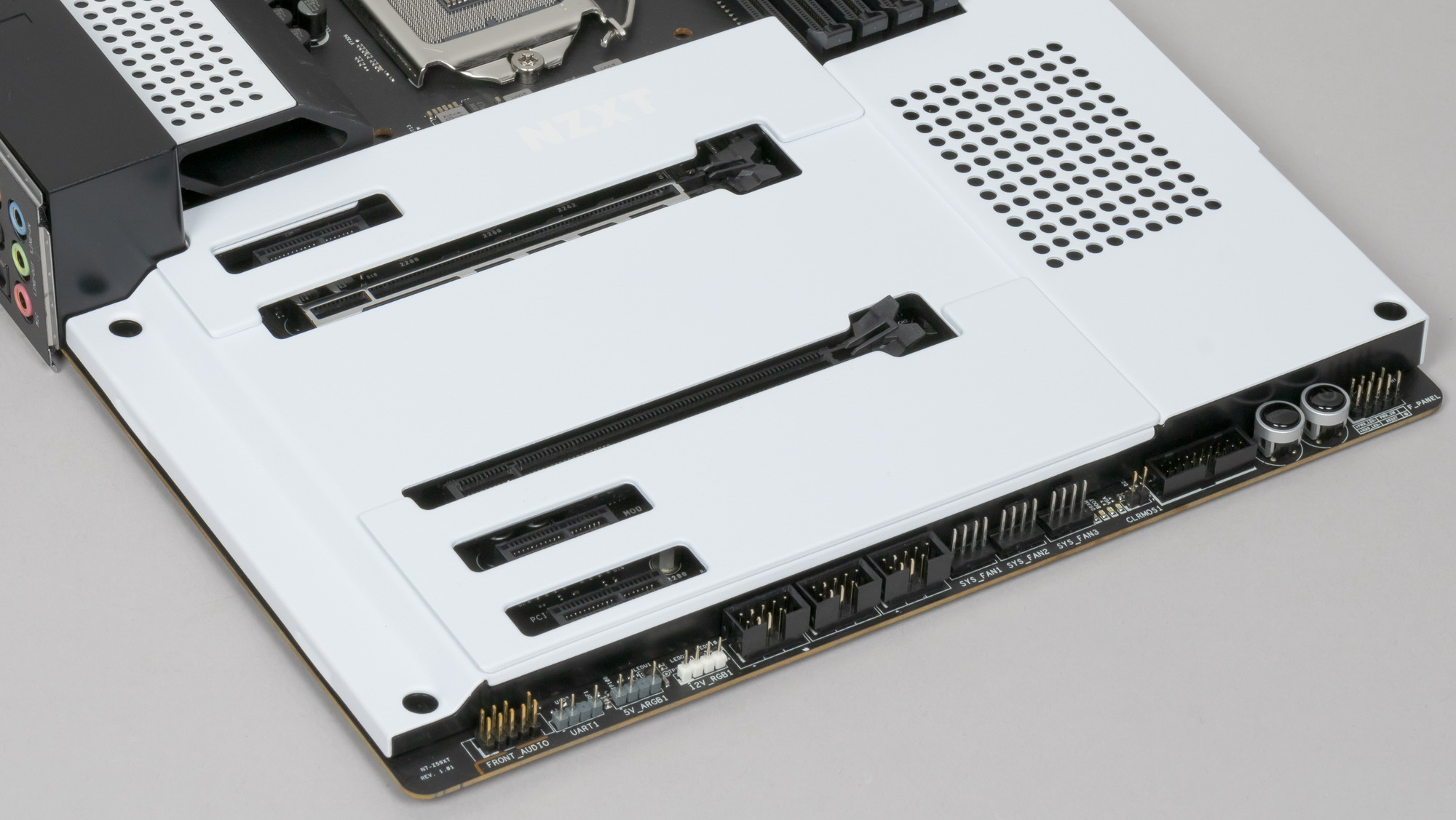

Оба M.2 слота не имеют охлаждения, просто прикрываются декоративным белыми крышками (они имеют внутреннее покрытие из пластика). На мой взгляд — совершенно глупое и непродуманное решение, ибо сейчас все современные очень быстрые NVMe накопители с PCIe 4.0 сильно греются, и, во-первых, все равно придется снимать всю эту декорацию и портить дизайнерское решение ради установки радиаторов на М.2 накопители, во-вторых, инженеры NZXT могли бы в эти самые декоративные крышки вписать нормальные радиаторы охлаждения.


Другие особенности («фенечки») на плате

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

Продолжаем рассматривать периферию. Теперь на очереди USB-порты. И начнем с задней панели, куда выведены большинство из них.

Повторим: чипсет Z590 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 6 портов USB 3.2 Gen2, и/или до 14 портов USB 2.0.

Также мы помним и про 24 линии PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 23 линии из 24).

И что мы имеем? Всего на материнской плате — 21 порт USB:

  • 1 порт USB 3.2 Gen2x2: реализован с помощью контроллеров Realtek RTS 5452

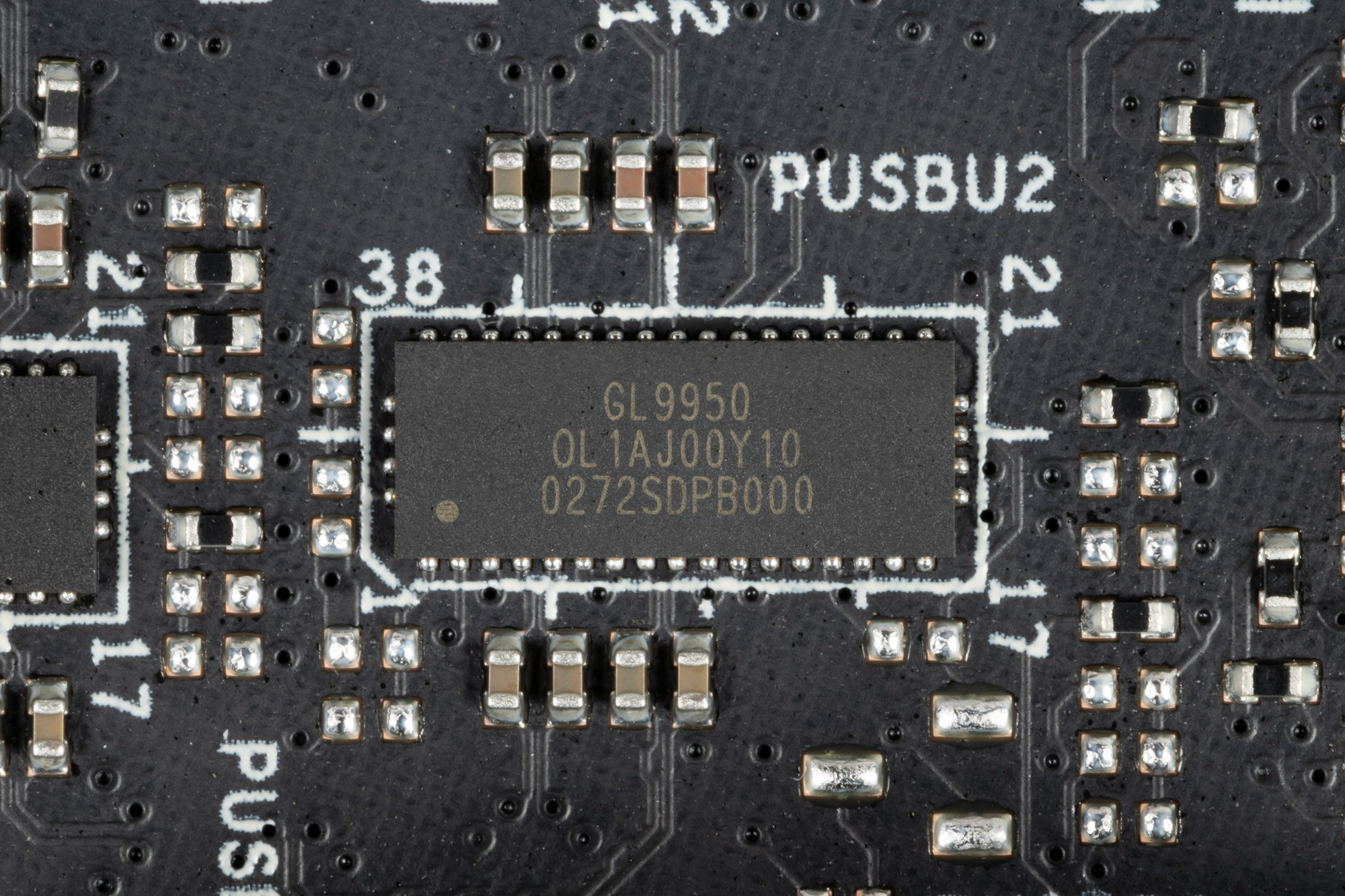

    и Genesys Logic GL9950
    и представлен на задней панели портом Type-C;
  • 4 порта USB 3.2 Gen2: все реализованы через Z590: три представлены на задней панели портами Type-A (голубого цвета) и один внутренним разъемом Type-C (для подключения к соответствующему разъему на передней панели корпуса);

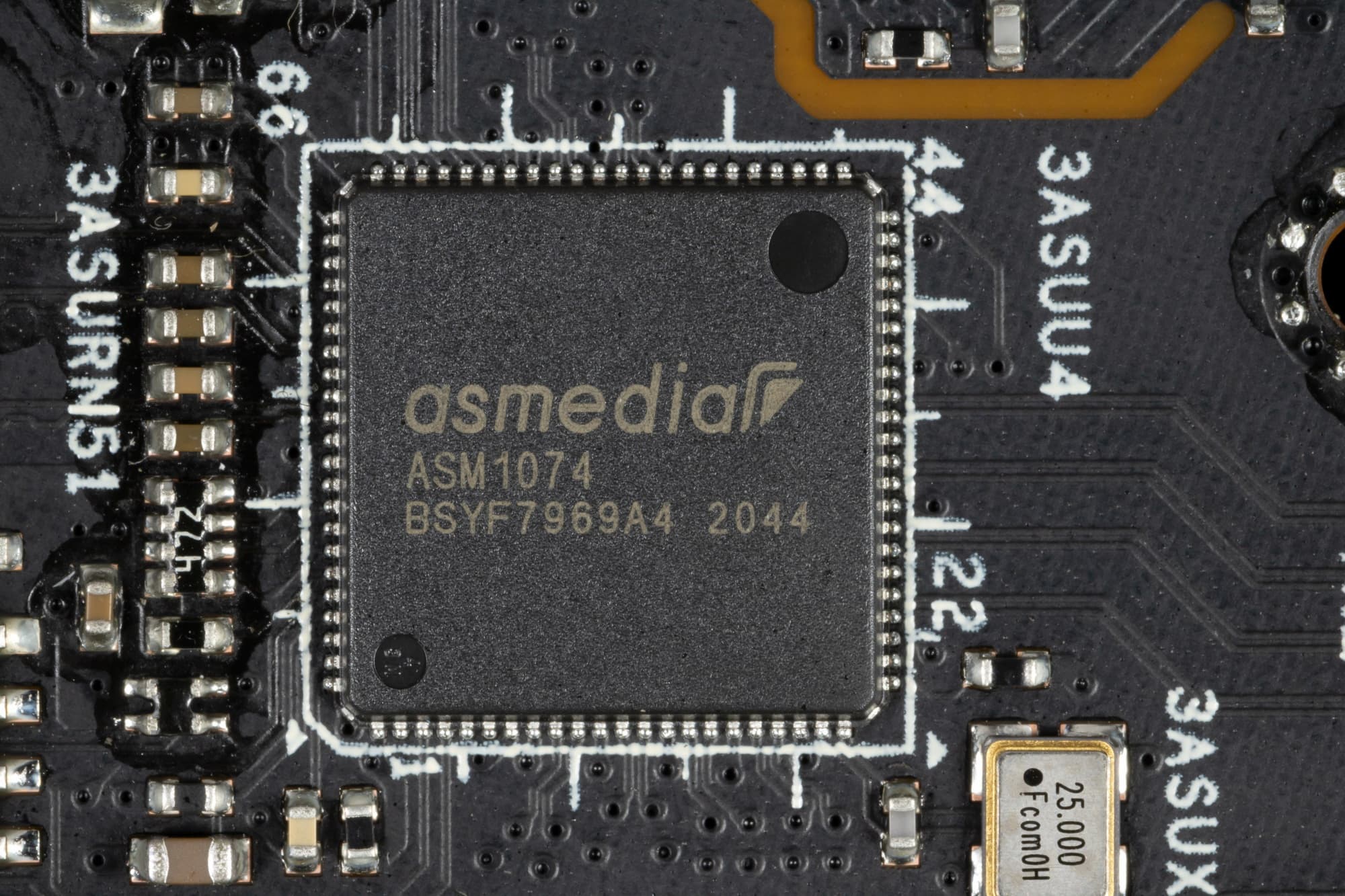

  • 8 портов USB 3.2 Gen1: 4 реализованы через ASMedia ASM1074

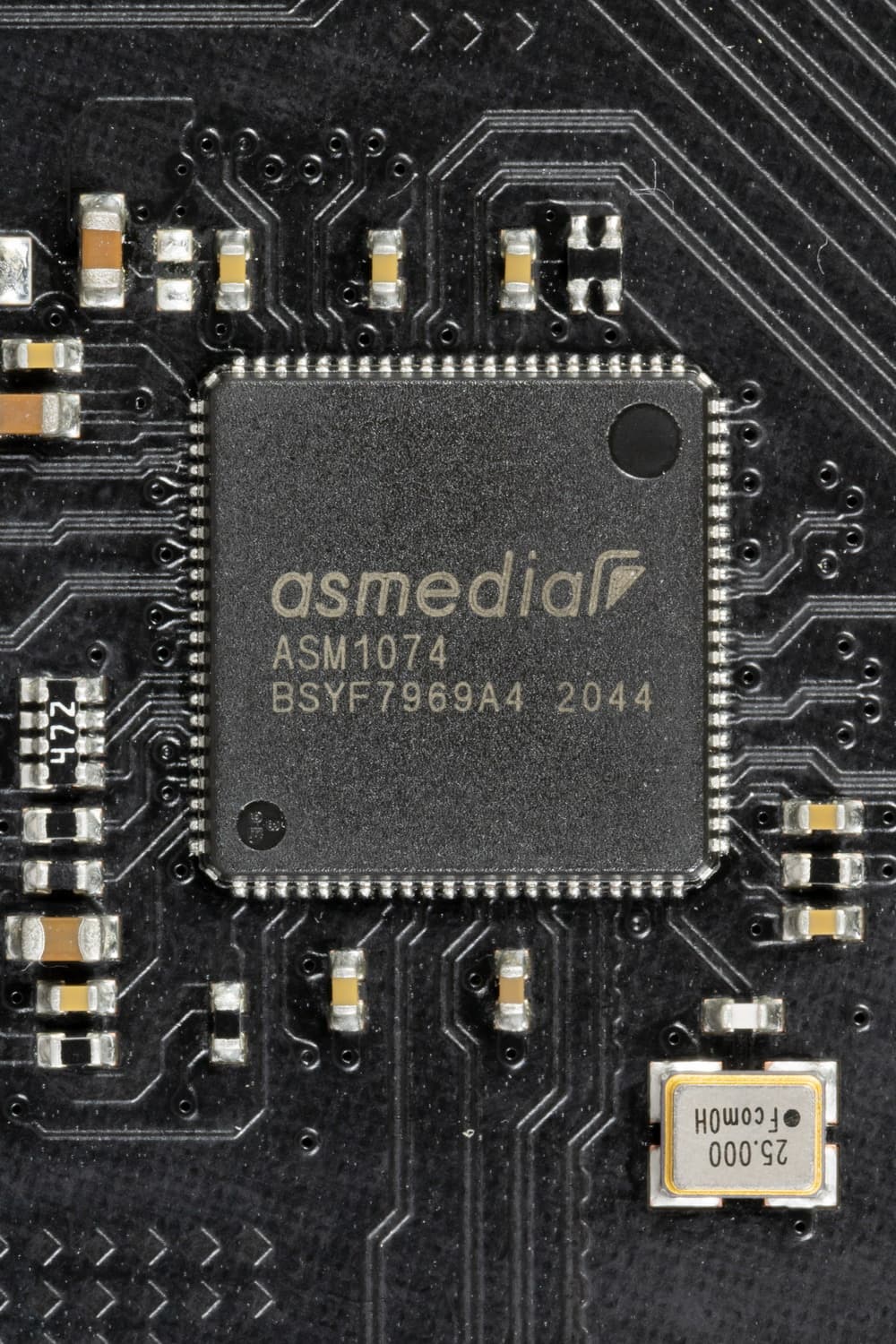

    (на него потрачена 1 линия PCIe) и представлены портами Type-A на задней панели (синие); оставшиеся 4 реализованы через второй контроллер ASMedia ASM1074
    (на него потрачена 1 линия PCIe) представлены двумя внутренними разъемами (каждый на 2 порта);

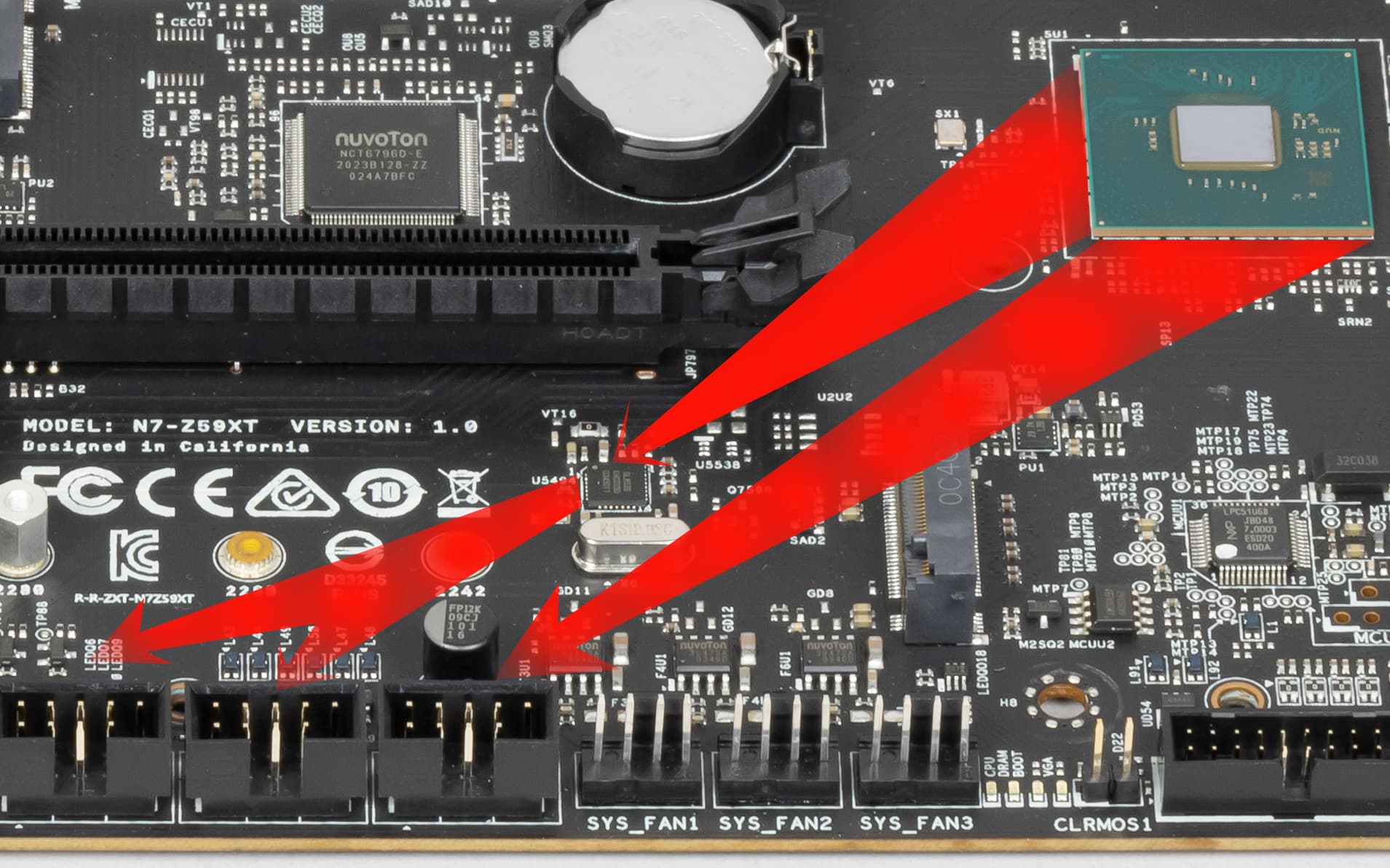

  • 8 портов USB 2.0/1.1: 4 реализованы через контроллер Genesys Logic GL852G
    (на него потрачена линия USB 2.0 от Z590) и представлены двумя внутренними разъемами (каждый на 2 порта);
    остальные 4 реализованы через Z590, из которых 2 представлены портами Type-A на задней панели (черные) и еще 2 представлены третьим внутренним разъемом (на 2 порта) .

Таким образом, у нас 5 контроллеров используют USB линии:

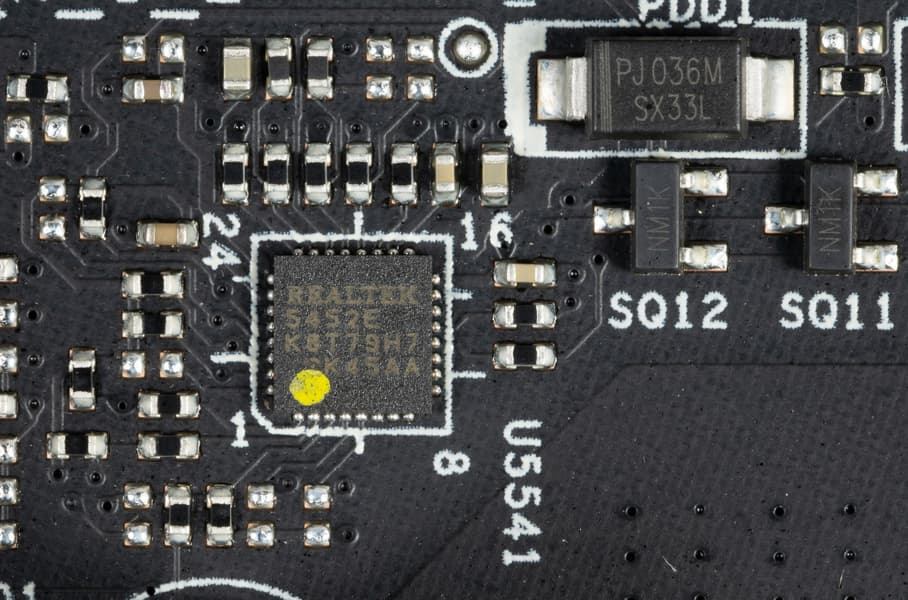

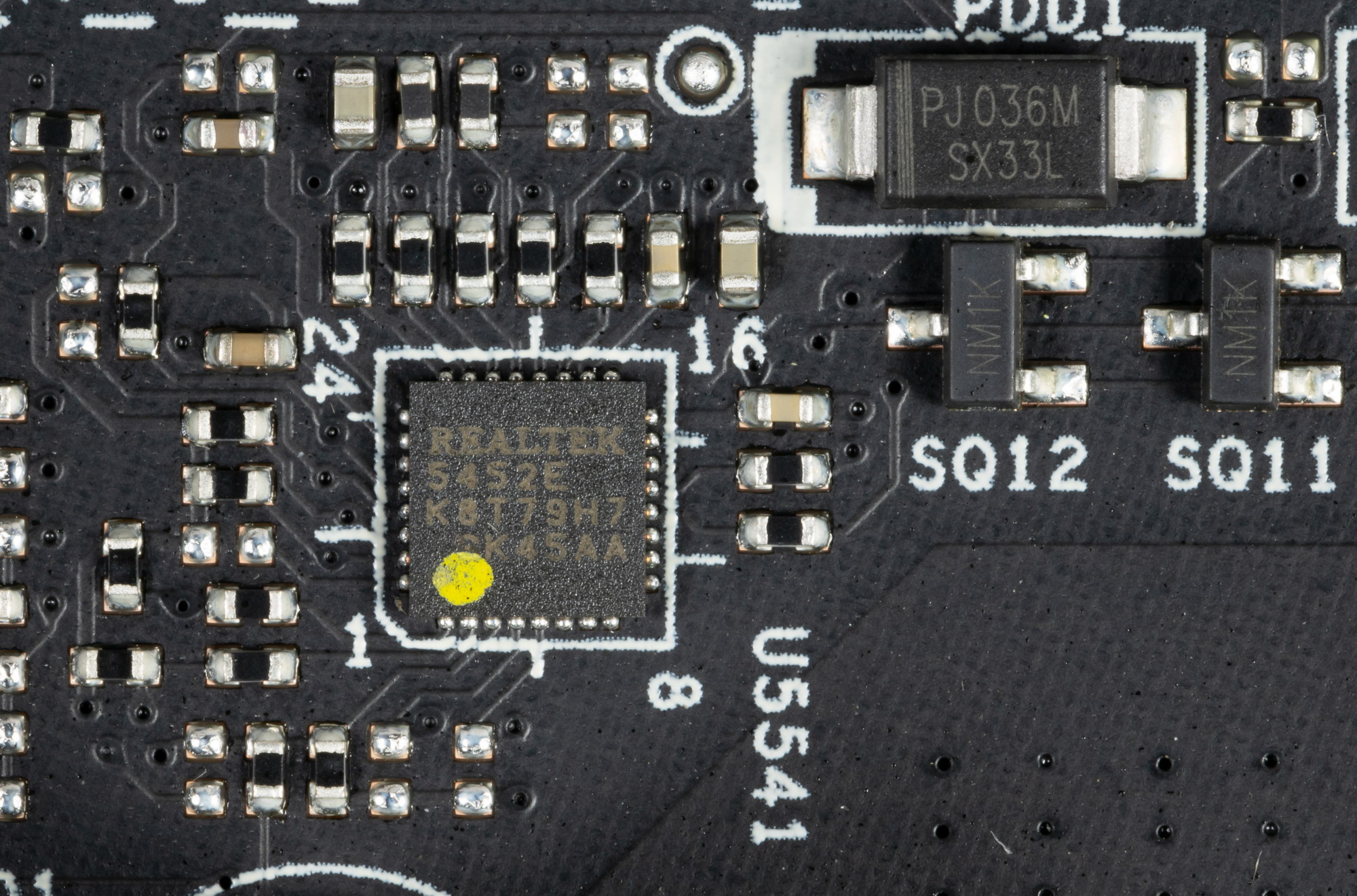

  • Realtek RTS 5452 (реализация USB 3.2 Gen2 для обеспечения USB 3.2 Gen2x2) (1 линия USB 2.0);
  • Genesys Logic GL9950 (реализация USB 3.2 Gen2 для обеспечения USB 3.2 Gen2x2) (1 линия USB 2.0);

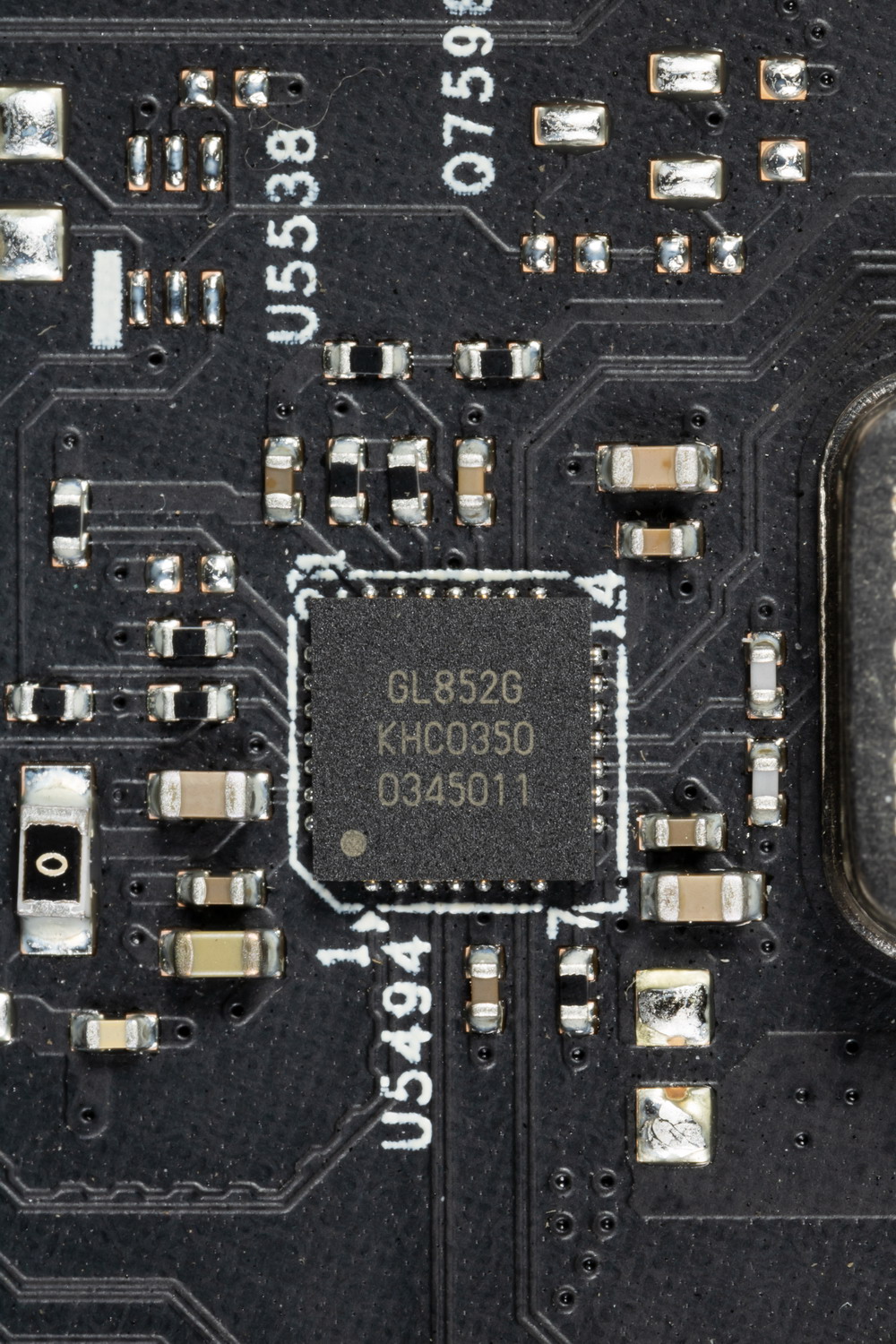

  • Genesys Logic GL852G (реализация 4х USB 2.0) (1 линия USB 2.0);
  • Audio (1 линия USB 2.0);
  • Bluetooth/WiFi (AX210) (1 линия USB 2.0).

Итак, через чипсет Z590 реализовано высокоскоростных портов USB:

  • 1 выделенный USB 3.2 Gen2x2 (не в счет, ибо получен засчет других HSIO);
  • + 4 выделенных USB 3.2 Gen2
  • + 0 выделенных USB 3.2 Gen1

 = 4 высокоскоростных порта. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 4 порта USB 2.0 также занято. Плюс 4 выделенных порта USB 2.0 и 5 портов USB 2.0 на обеспечение контроллеров. Всего 13 USB портов реализовано.

Ну и 23 линии PCIe, выделенных на поддержку иной периферии.

Итого у Z590 в данном случае реализовано 27 высокоскоростных портов из 30.

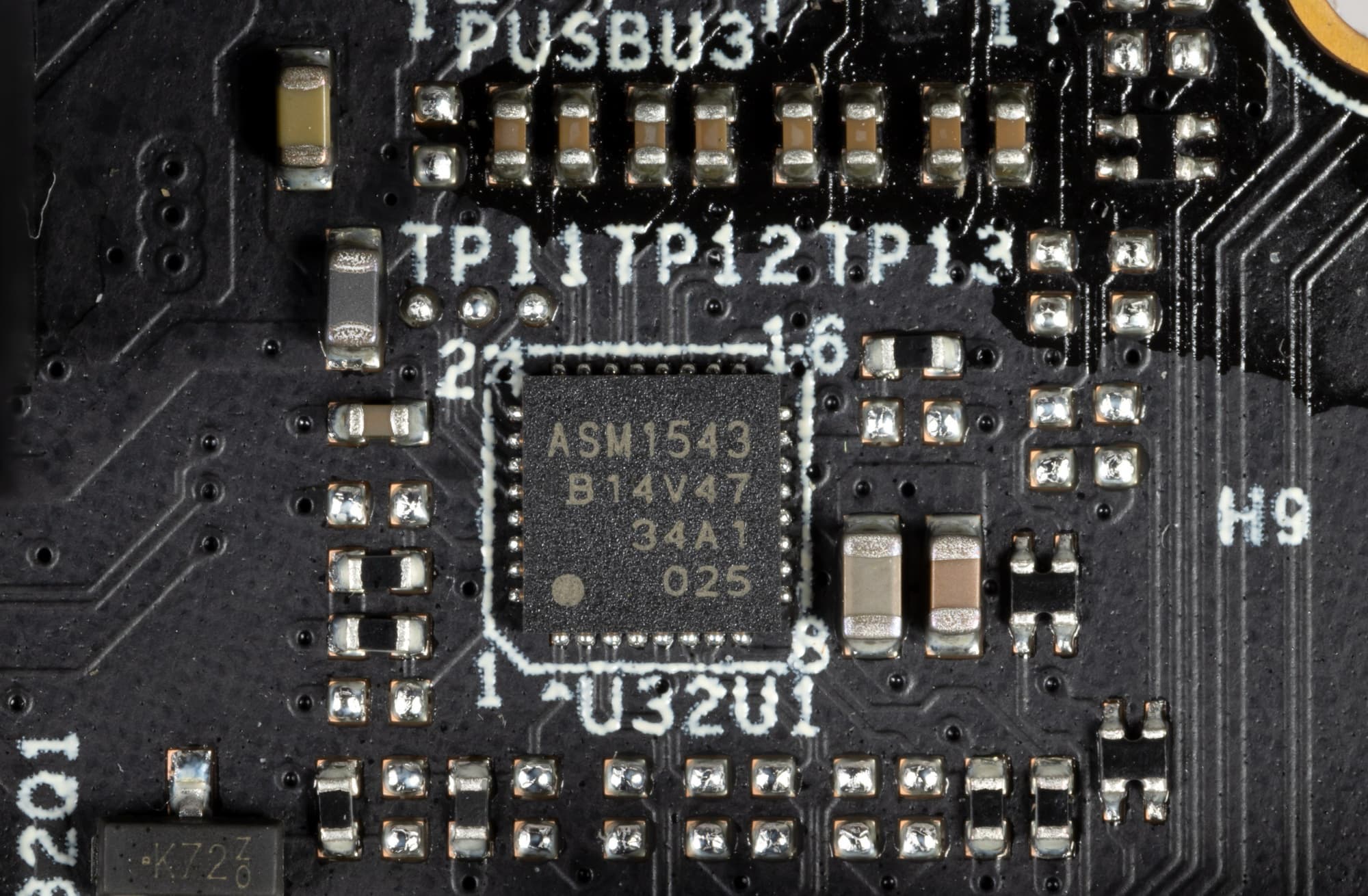

USB 3.2 Gen1 порты Type-A оснащены ре-драйвером ASM1543 от ASMedia,

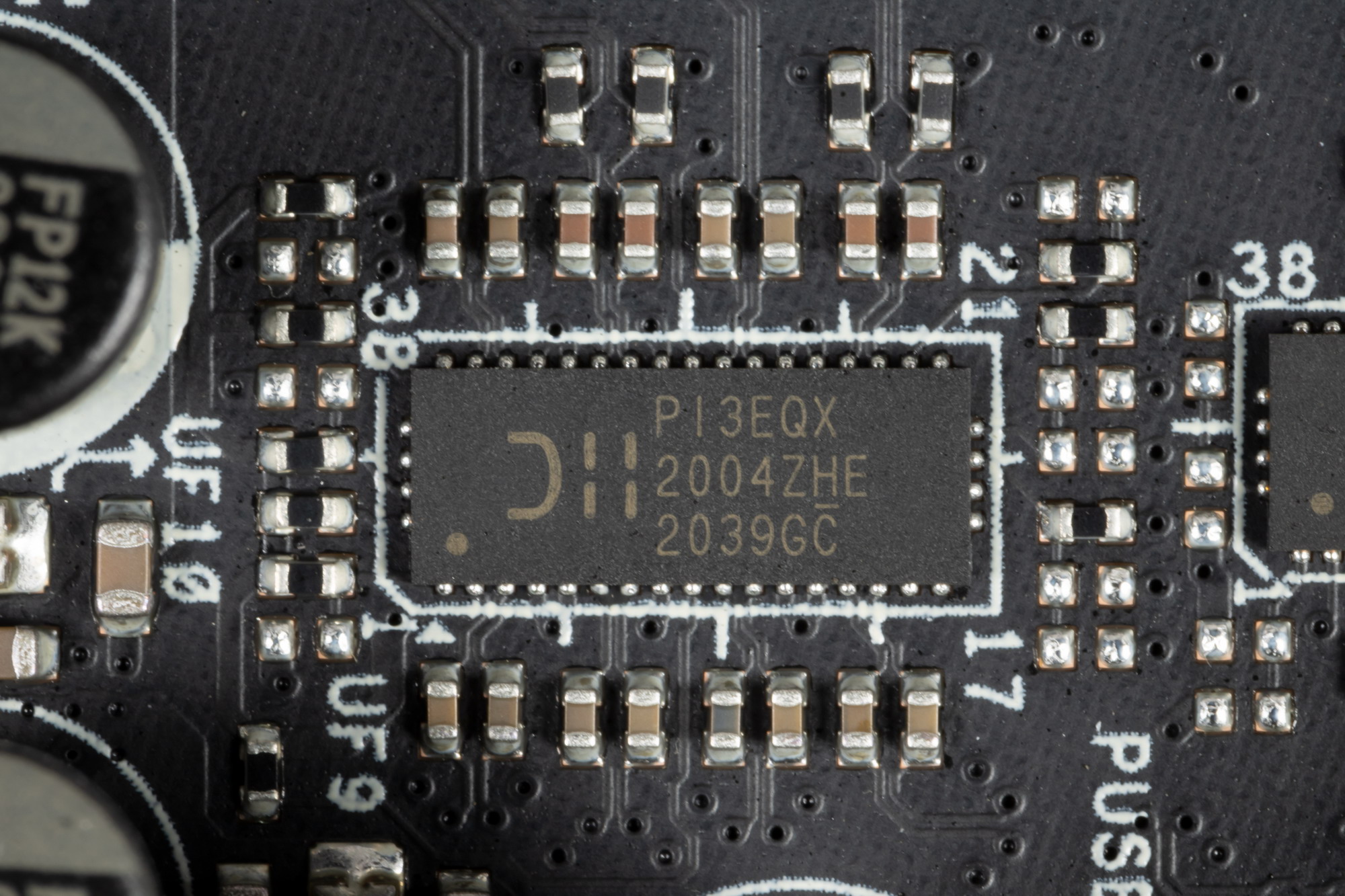

а USB 3.2 Gen2 порт Type-C оснащен ре-драйвером PI3EQX от Pericom/Diodes.

Теперь о сетевых делах.

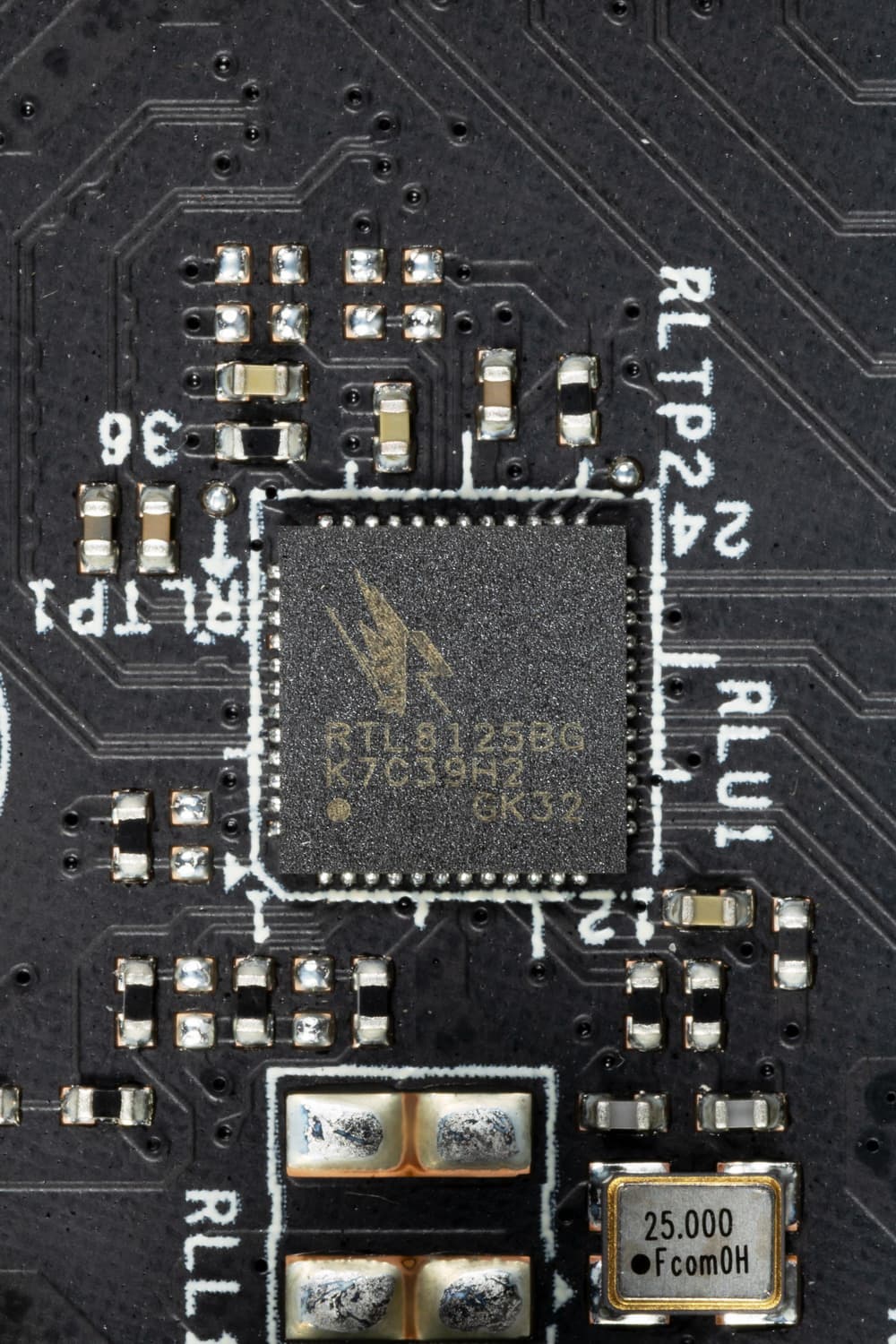

Материнская плата оснащена средствами связи относительно скромно, но неплохо. Имеется скоростной Ethernet-контроллер RTL8125BG от Realtek, способный работать на скоростях до 2,5 Гбит/с.

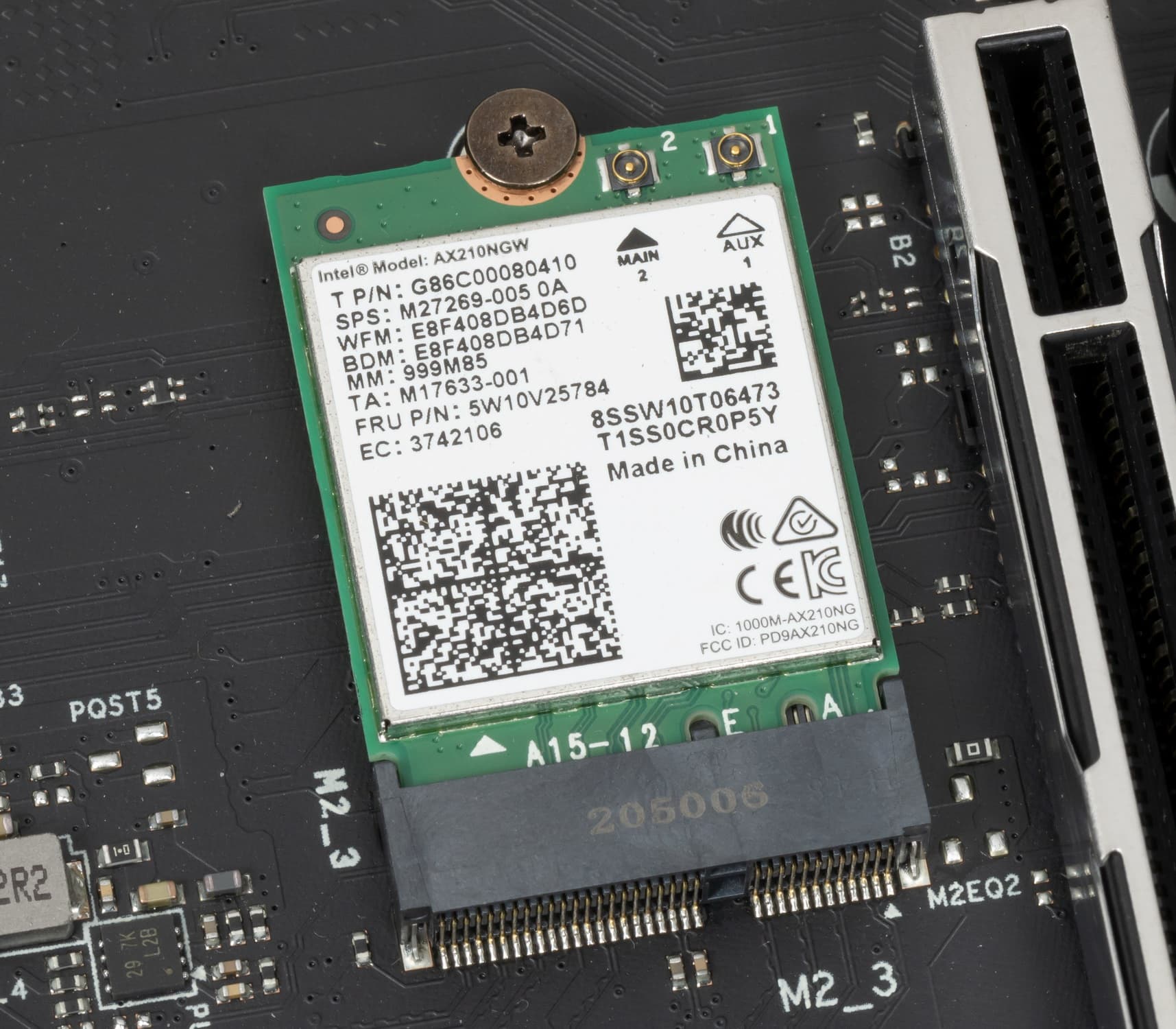

Имеется и комплексный беспроводной адаптер на контроллере Intel AX-210NGW, через который реализованы Wi-Fi 6E (802.11a/b/g/n/ac/ax) и Bluetooth 5.2. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.

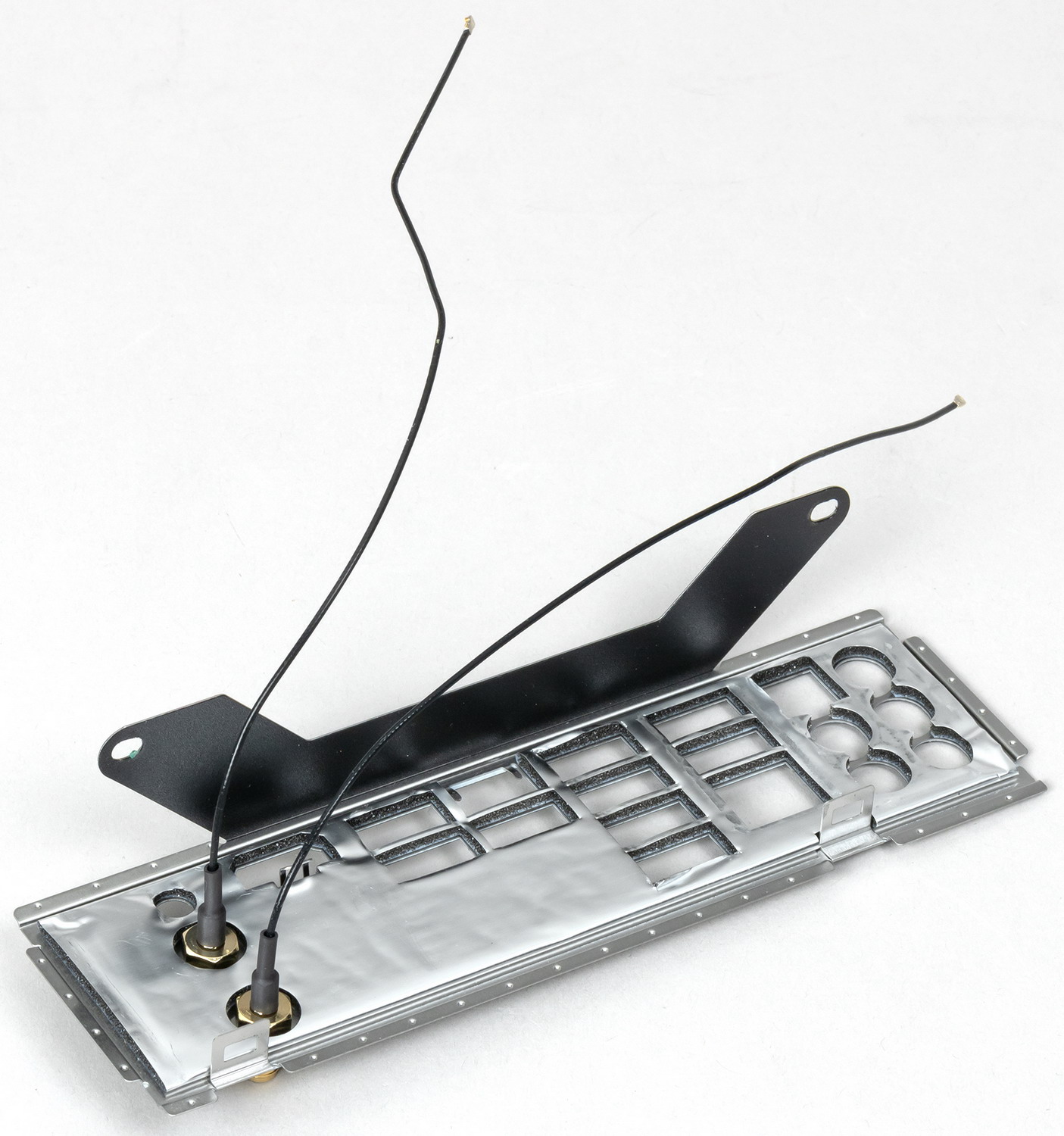

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп — 7. Через ПО или BIOS контролируется все 7 гнезд для подключения воздушных вентиляторов или помп: могут управляться как через ШИМ, так и банальным изменением напряжения/тока.

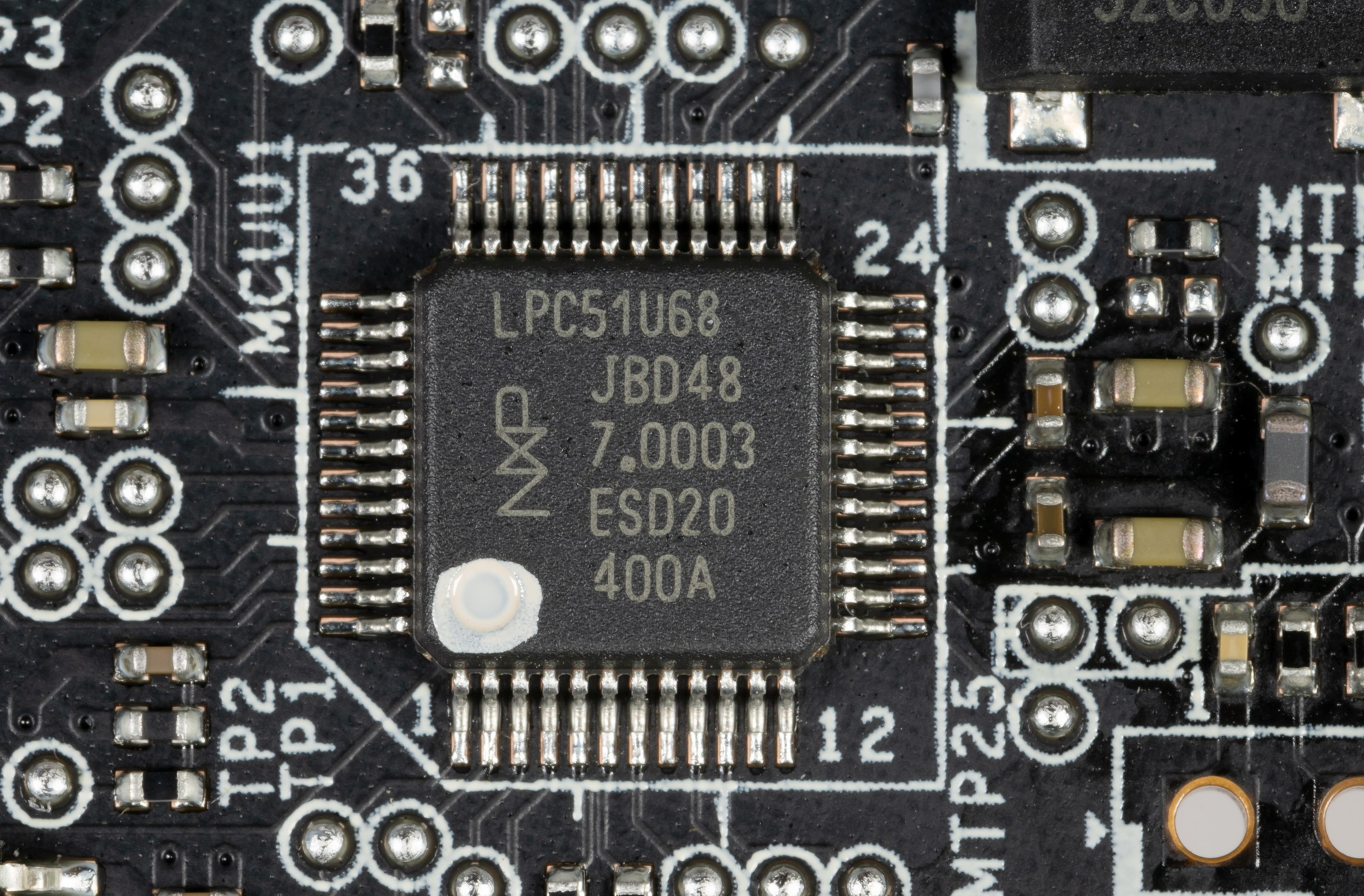

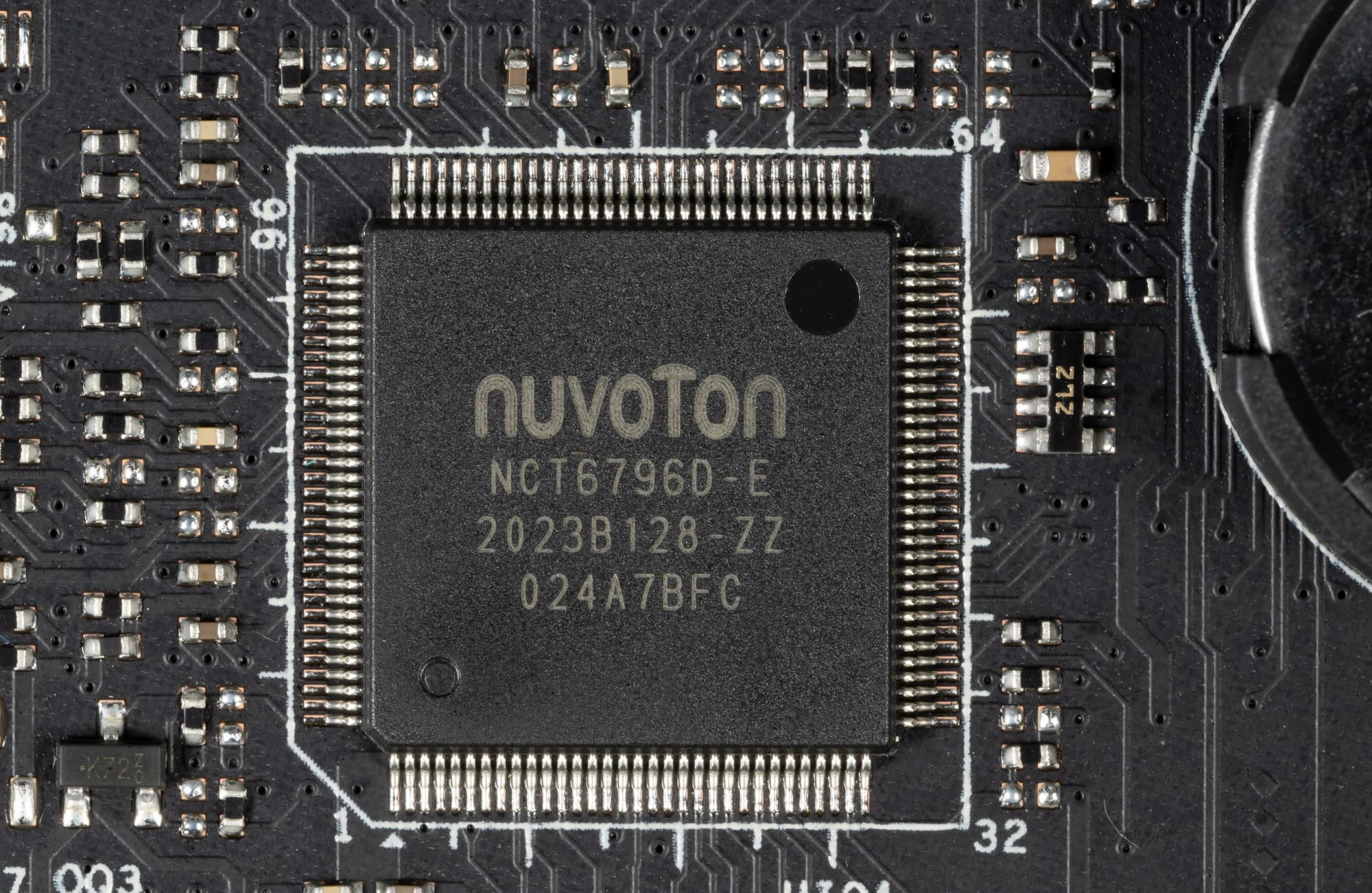

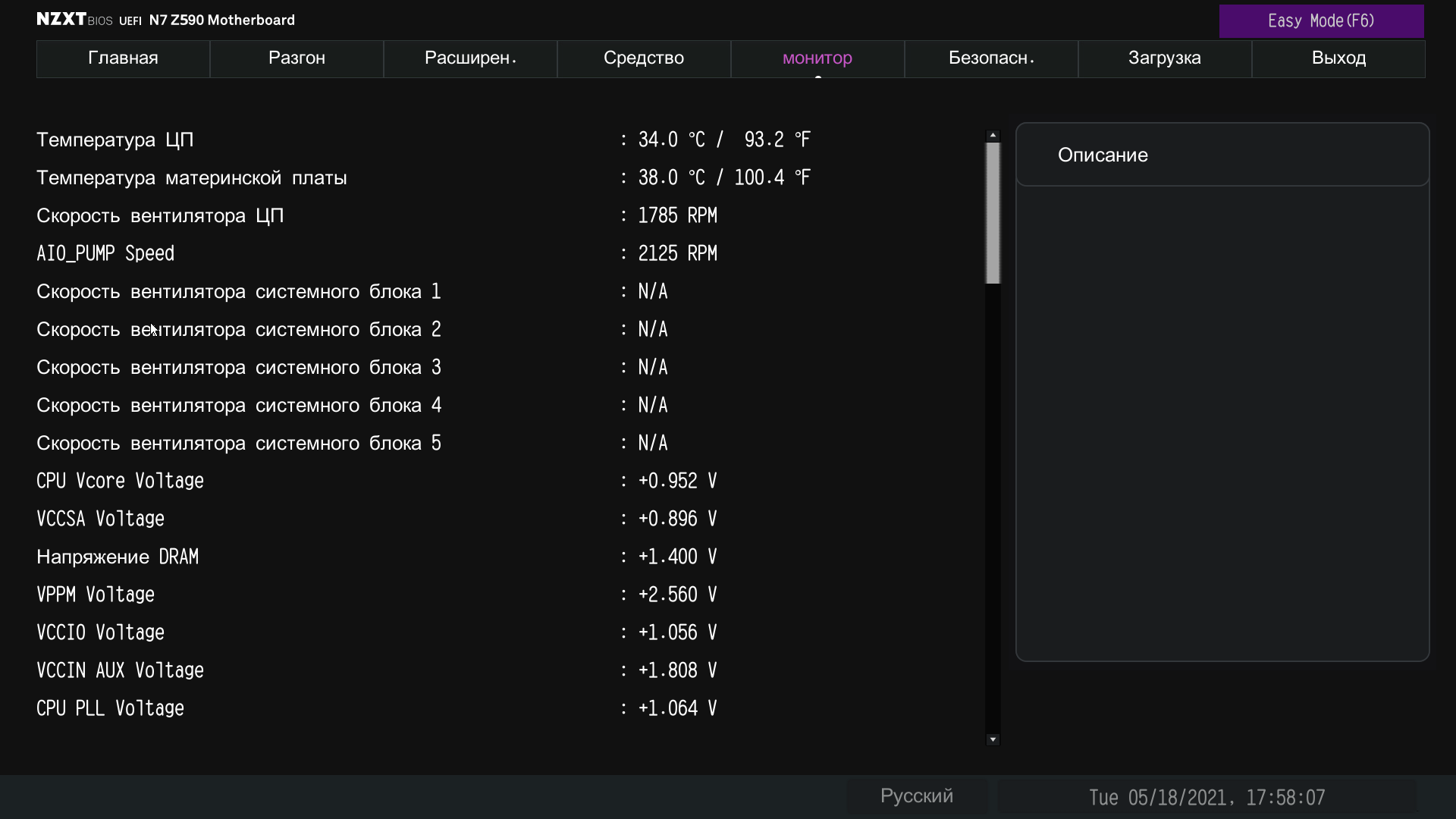

За мониторинг платы отвечают вышеупомянутый контроллер от NXP, также Nuvoton NCT6796D, который также контролирует работу всех гнезд СО, также в его ведении Multi I/O.

Поскольку процессоры Intel могут иметь интегрированную графику, то плата имеет гнездо вывода HDMI (реализованы версии 1.4 для процессоров 10-го поколения и 2.0b для процессоров 11го поколения).

Аудиоподсистема

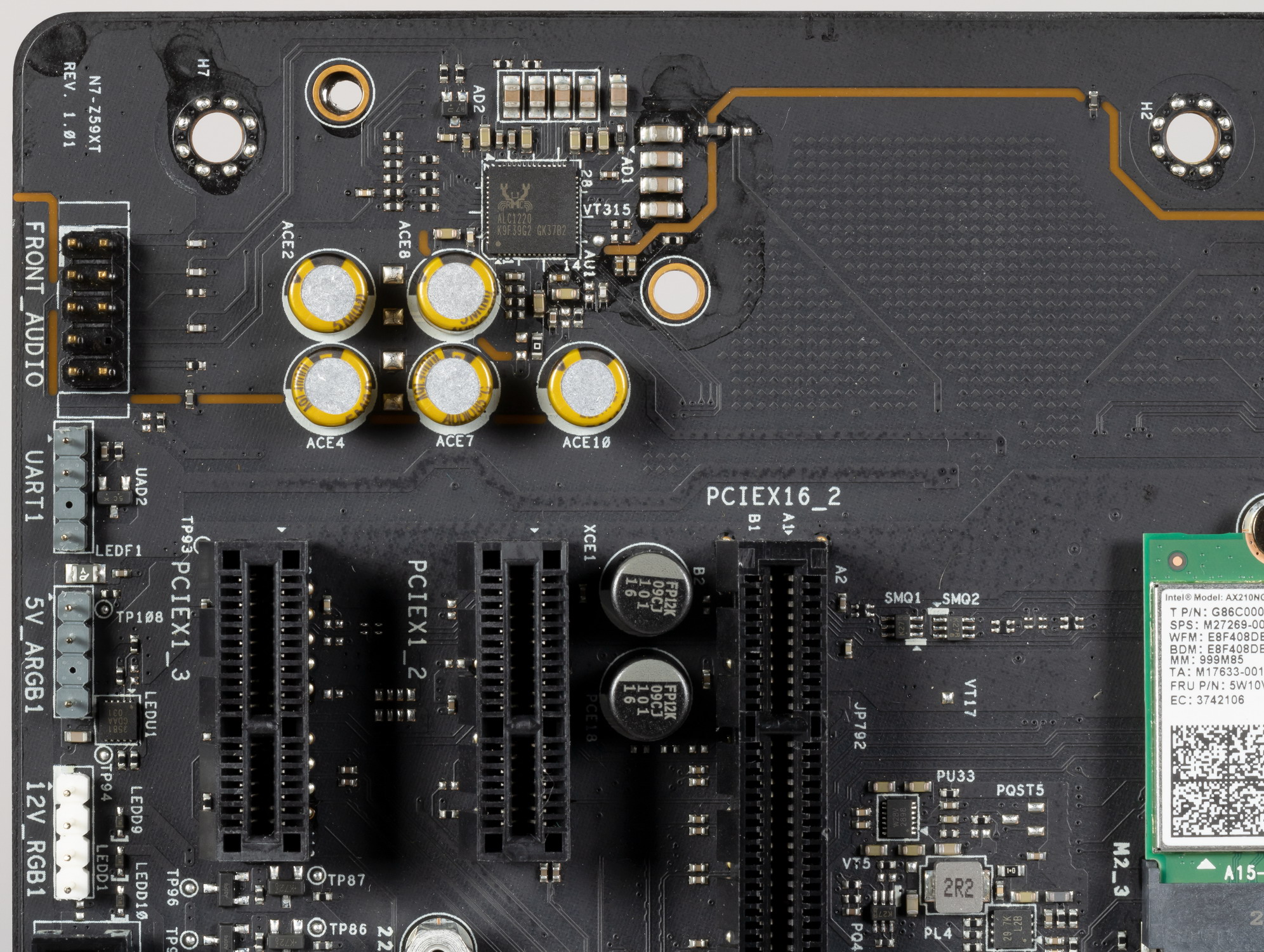

Данная аудиоподсистема мало чем отличается от традиционных. В данном случае звуком заведует аудиокодек Realtek ALC1220. Он обеспечивает вывод звука по схемам до 7.1.

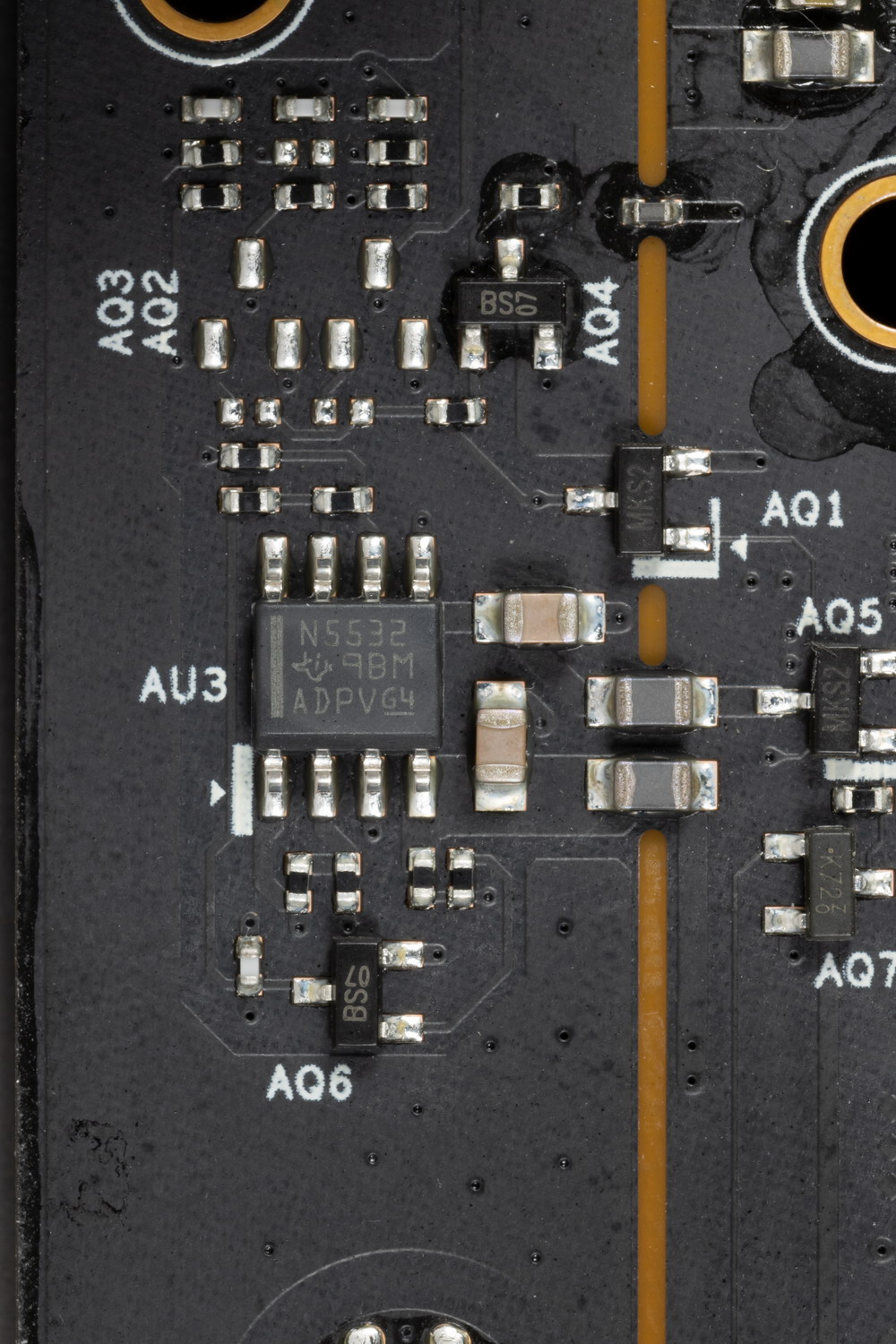

ЦАП отсутствует, а вот операционный усилитель имеется: NE5532P от Texas Instruments.

В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold .

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Разумеется, левый и правый каналы разведены по разным слоям печатной платы. Все аудиоразъемы на задней панели имеют привычную цветовую окраску разъемов (которая неплохо помогает подключать нужные штекеры без вглядывания в их наименование).

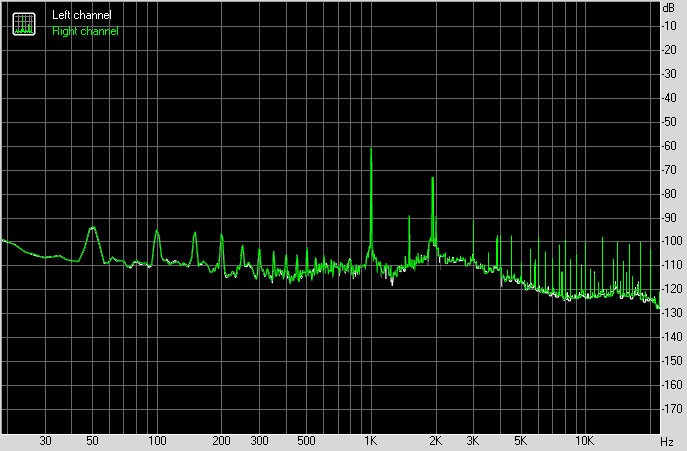

Результаты тестирования звукового тракта в RMAA

Питание, охлаждение

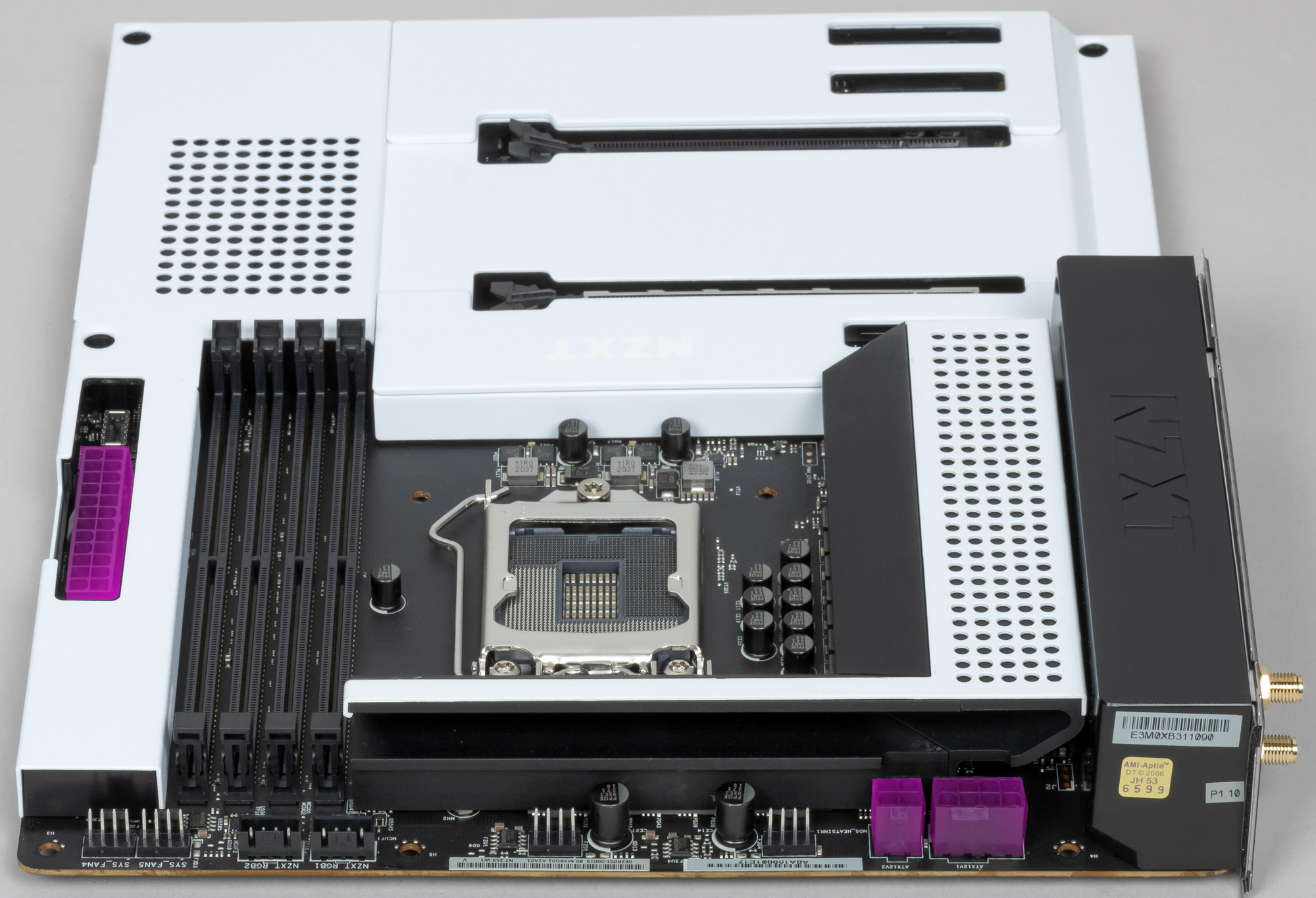

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX здесь есть еще два EPS12V (8-контактный и 4-контактный) .

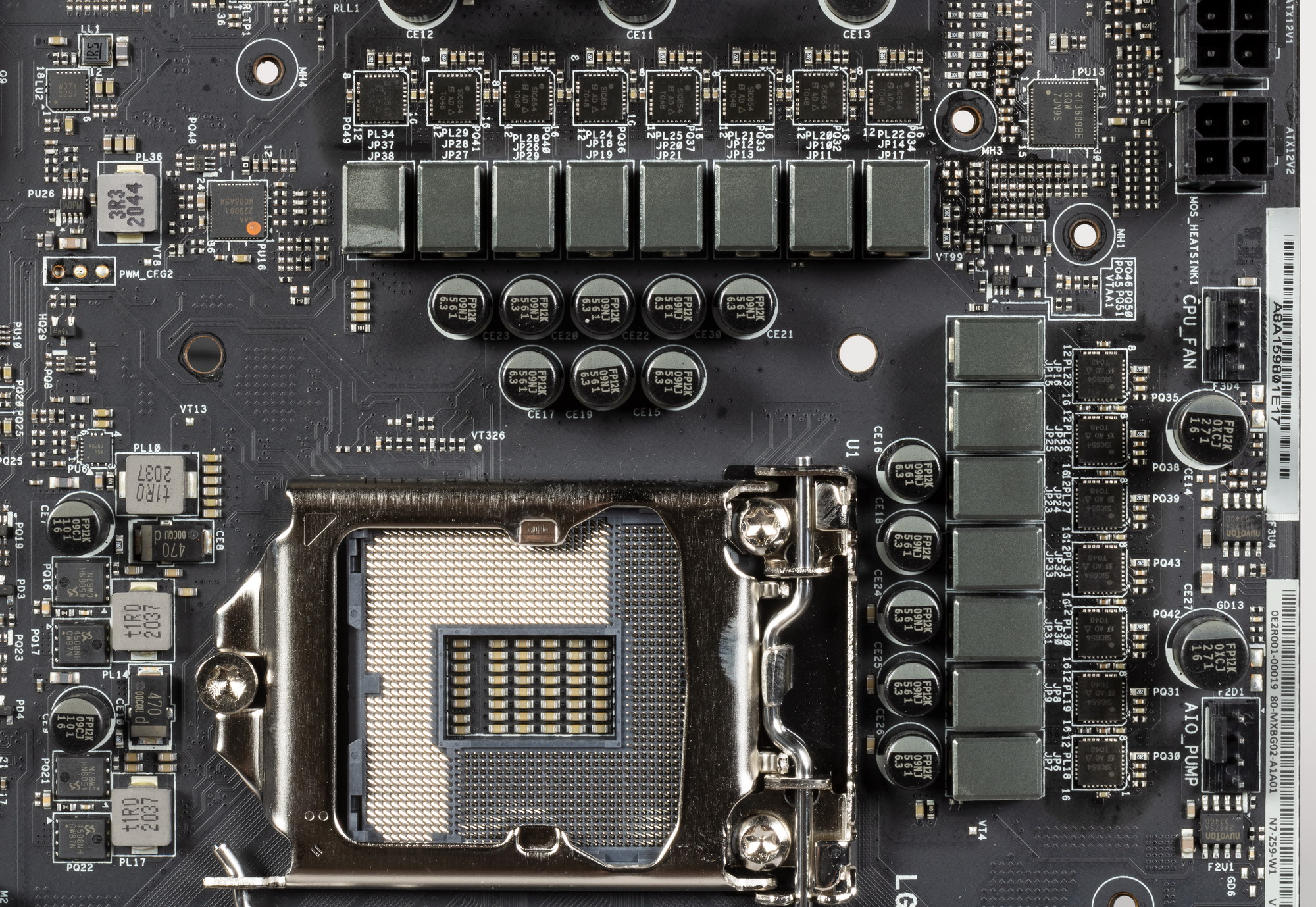

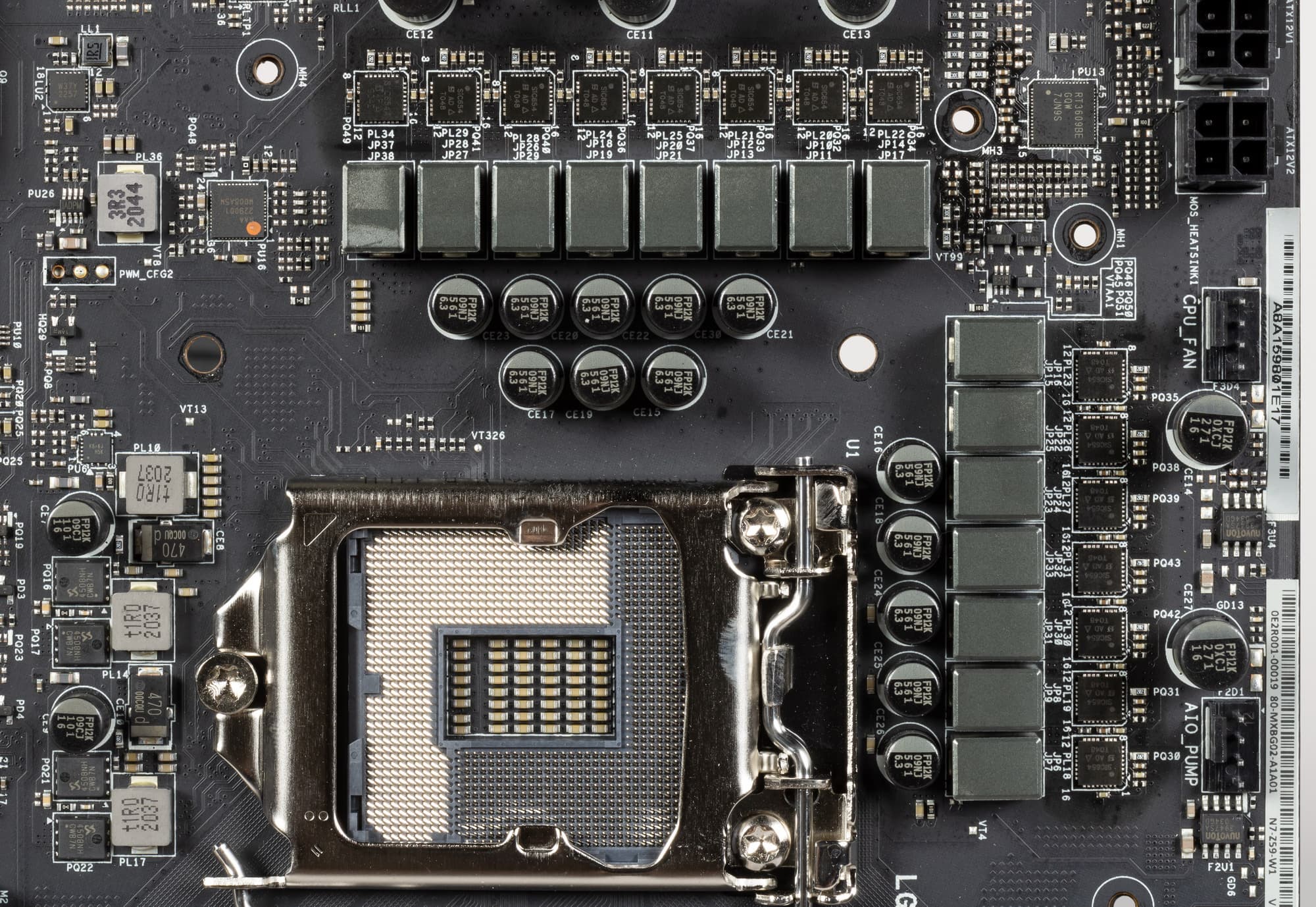

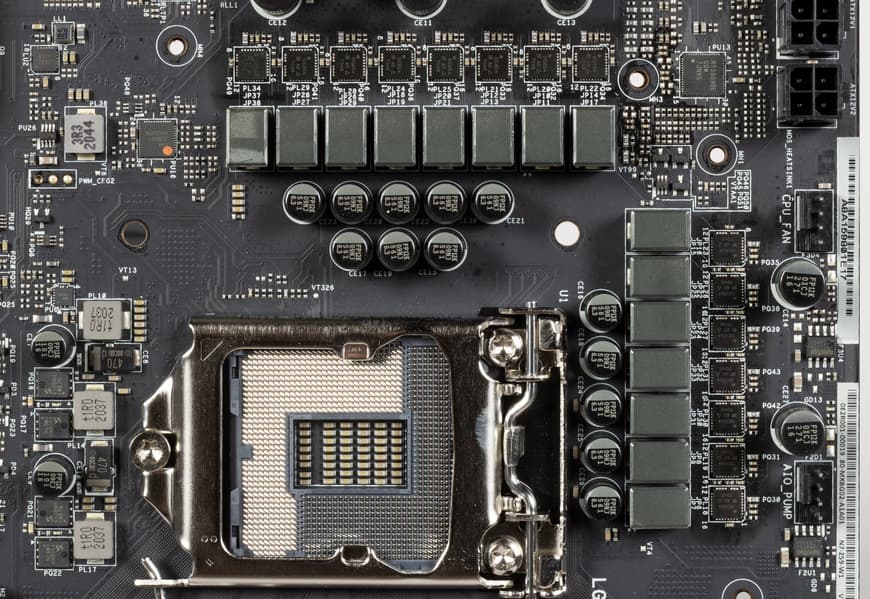

Система питания среднего уровня. Схема питания ядра выполнена по схеме (6*2)+1+2 = 15 фаз.

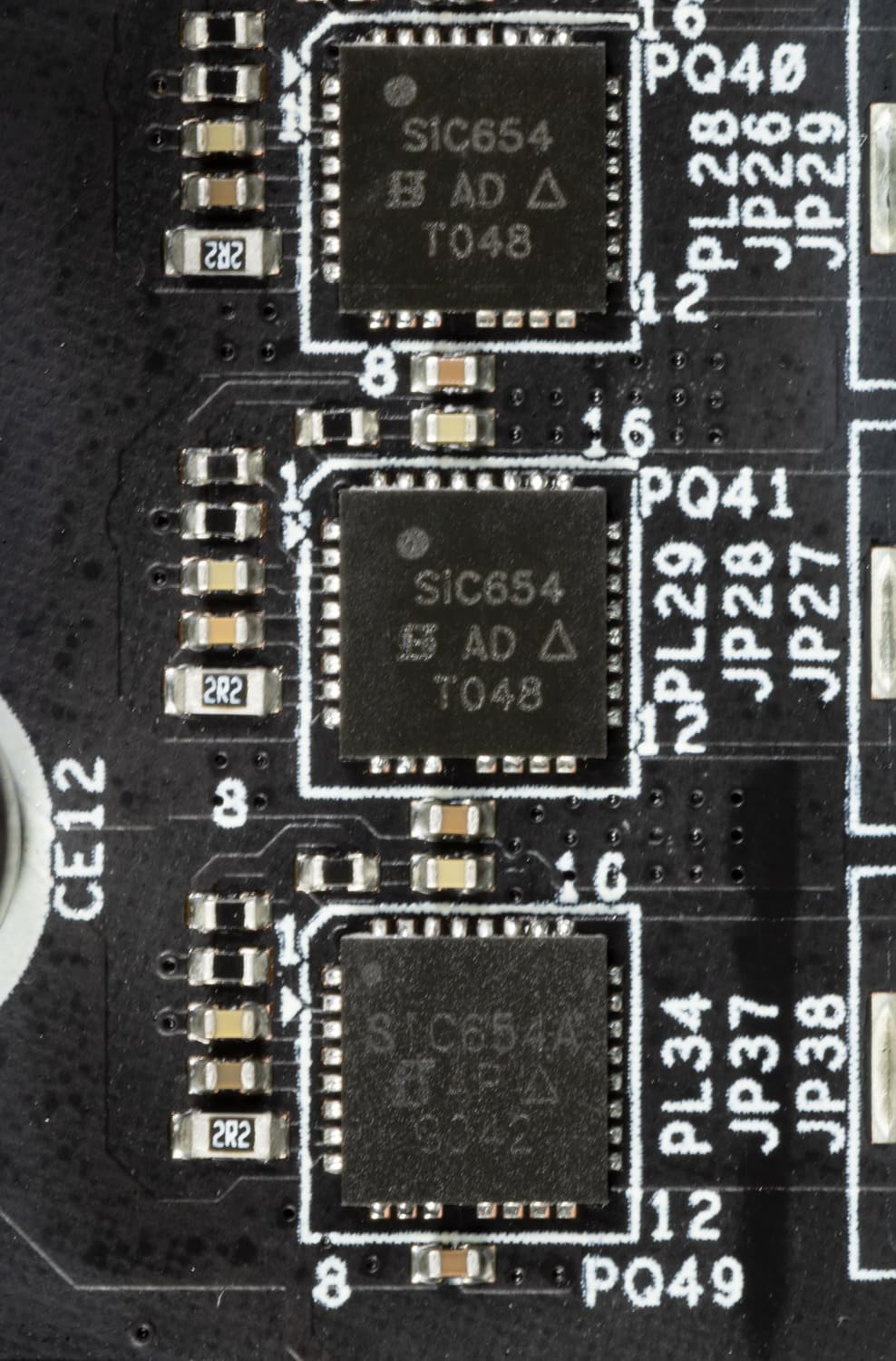

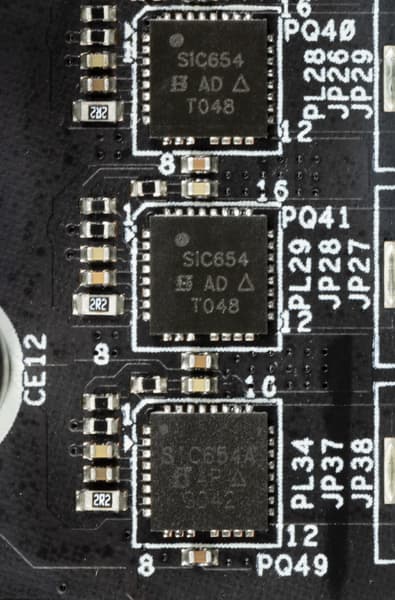

Каждый канал фазы имеет суперферритовую катушку и SiC654/654A MOSFET от Vishay на 50 А.

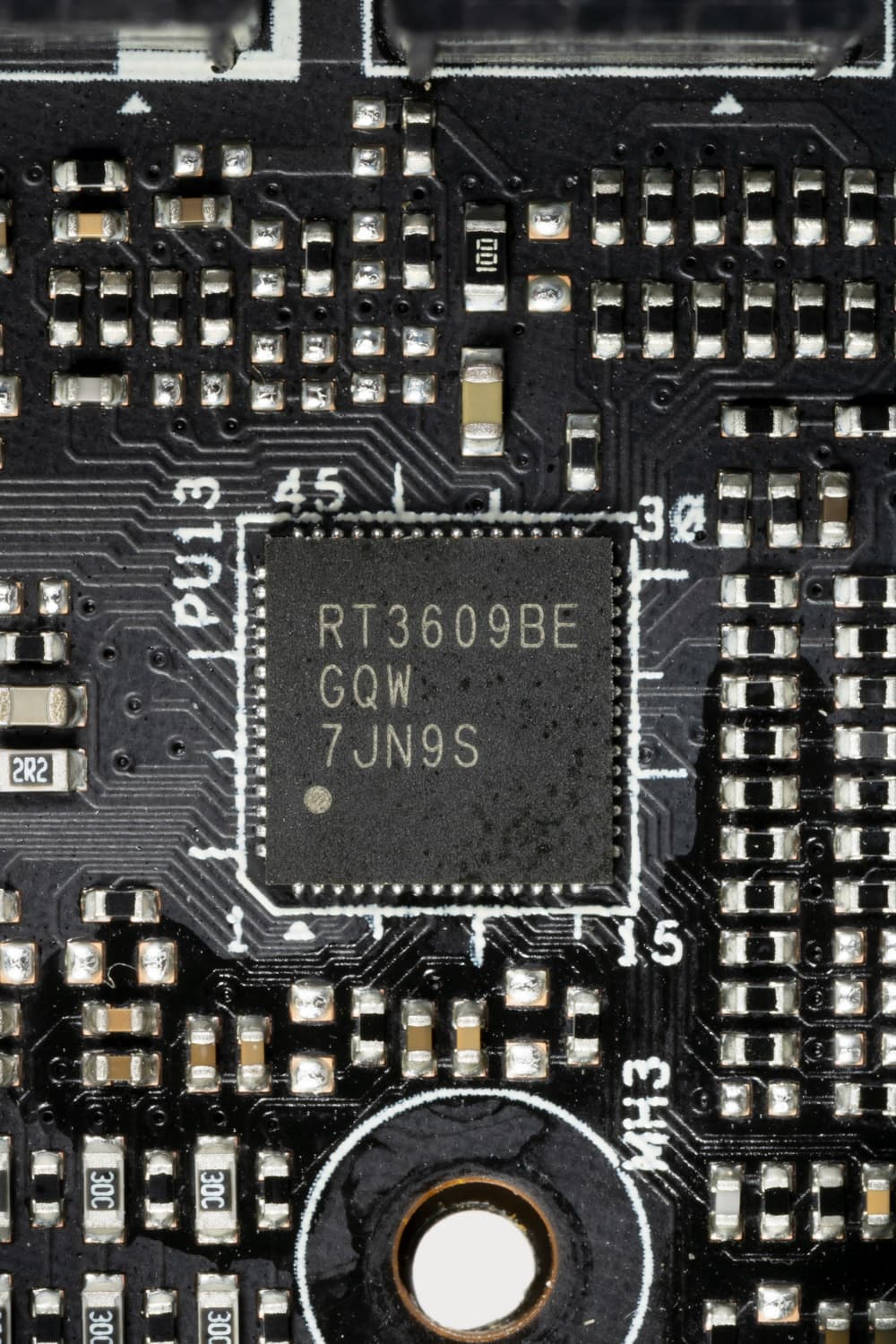

Для управления 12 фазами питания VCore используется ШИМ-контроллер RT3609BE от Richtek, и он работает с фазами по-парно (то есть по сути управляет 6-ю фазами). Он уже управляет и двумя фазами питания VCCSA.

Оставшаяся одна фаза уже относится к интегрированному GPU со своим ШИМ-контроллером от Richtek.

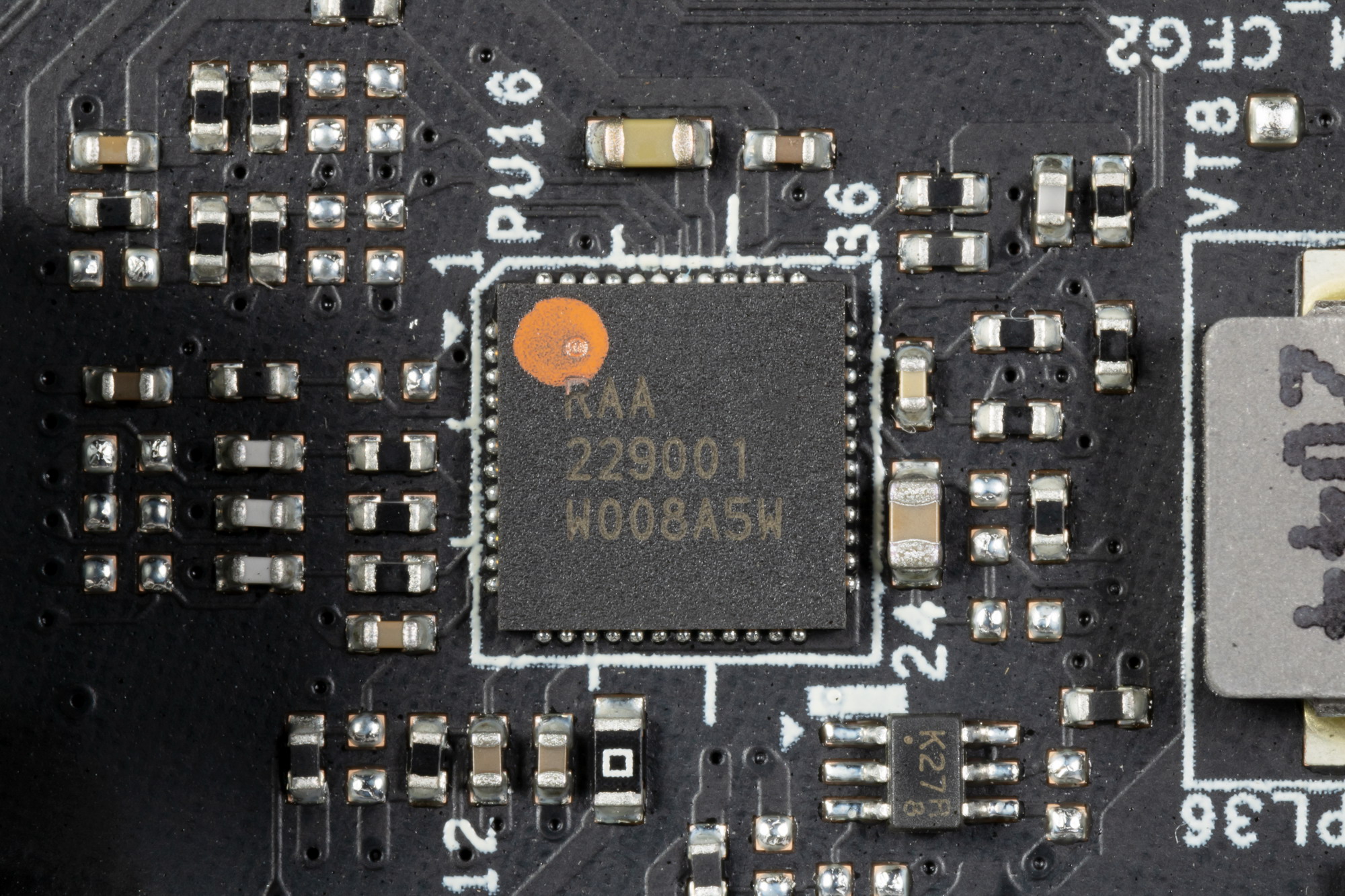

2 фазы питания VCCIO управляются своим контроллером от Renesas RAA 229001.

То есть в сумме такая система способна на работу с токами очень приличной величины, достаточной даже для самого мощного i9-11900K, но без особого запаса, так что вряд ли стоит ожидать, что Turbo Boost позволит поднять частоты работы ядер даже до 5 ГГц, не говоря уж о большем. В принципе, наверно такого рода платы больше годятся для 11600/11400 процессоров.

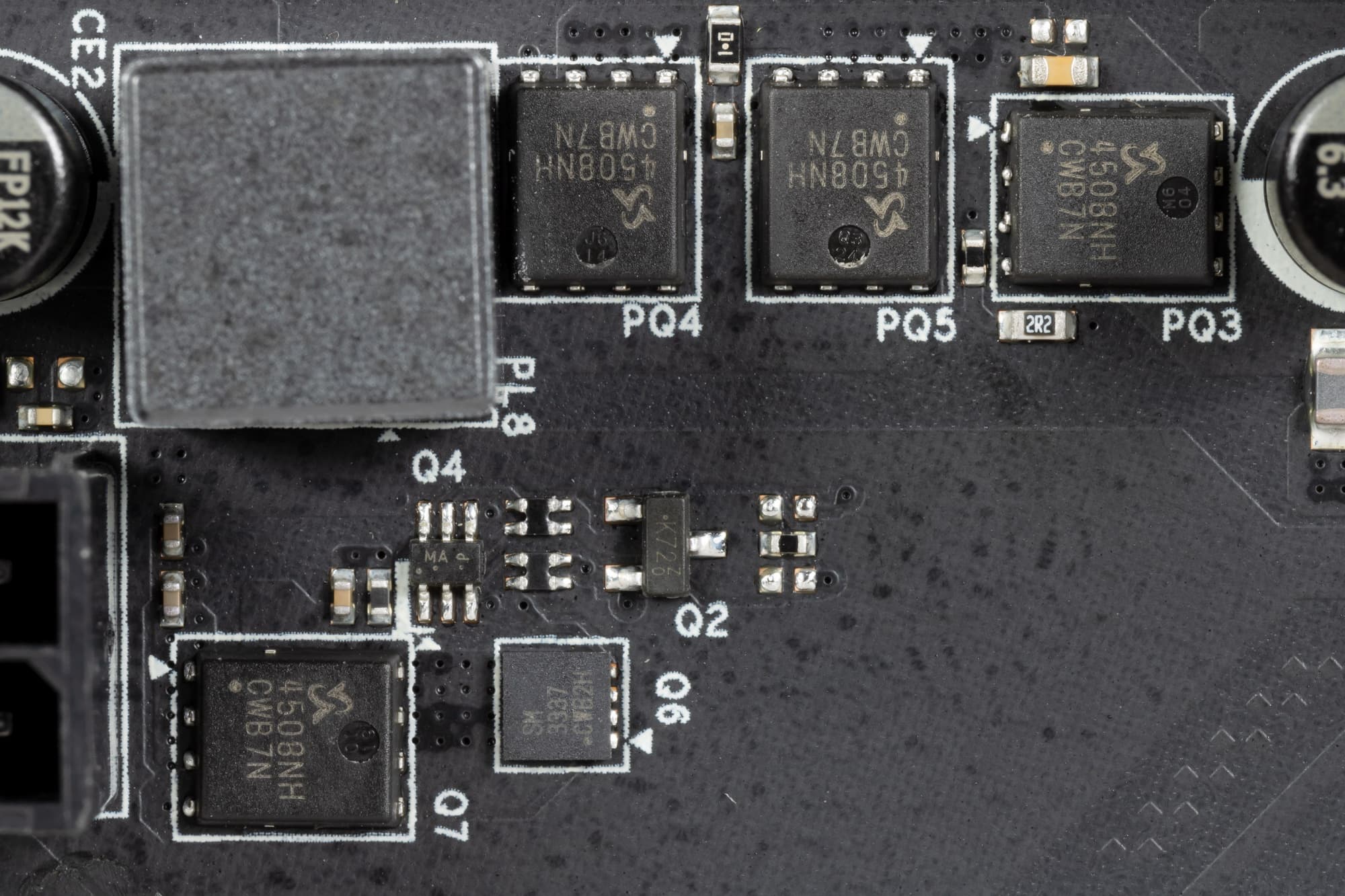

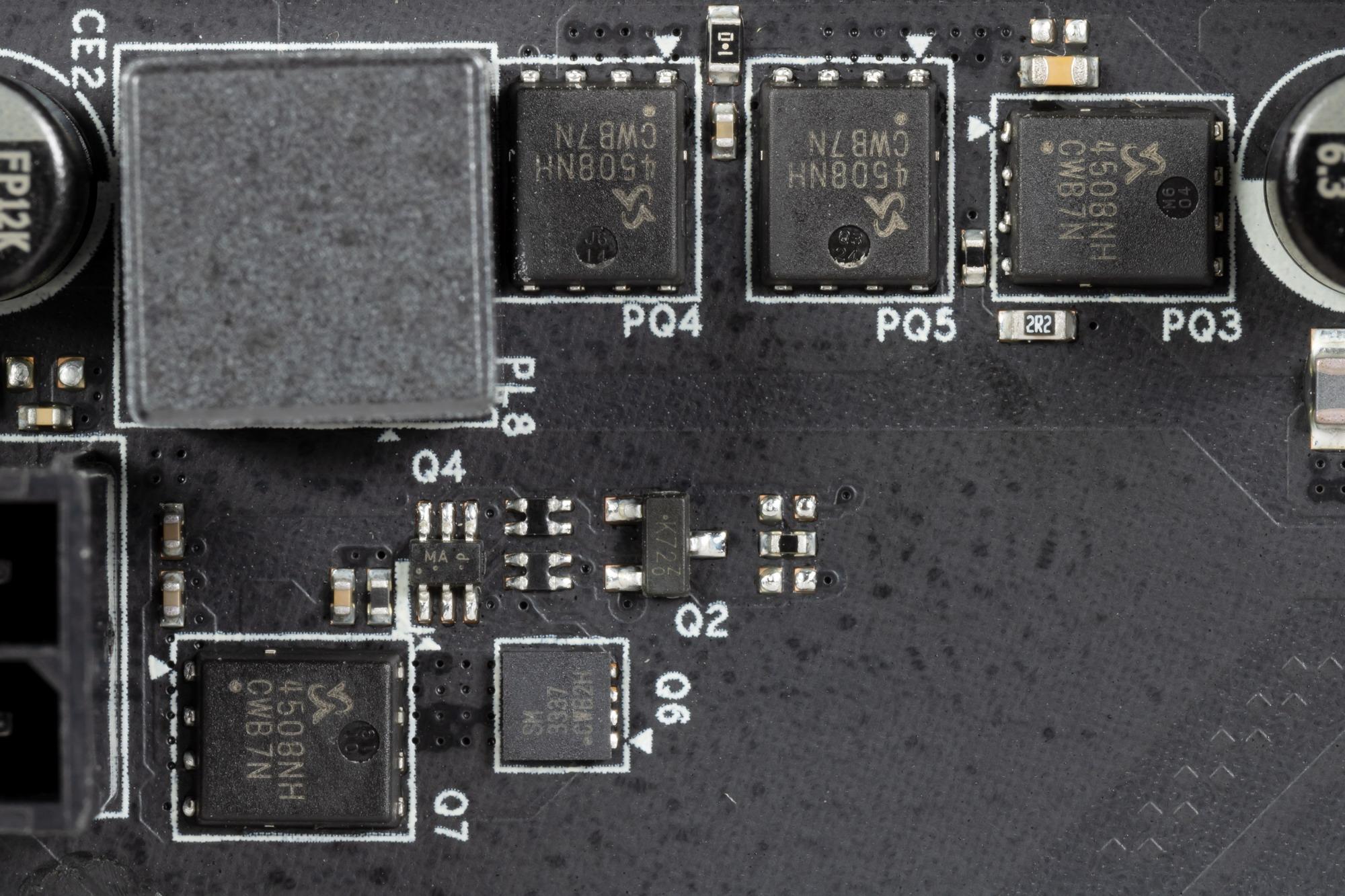

Что касается модулей оперативной памяти, то здесь реализована 1-фазная схема. ШИМ-контроллер APW8828 от Anpec.

Теперь про охлаждение.

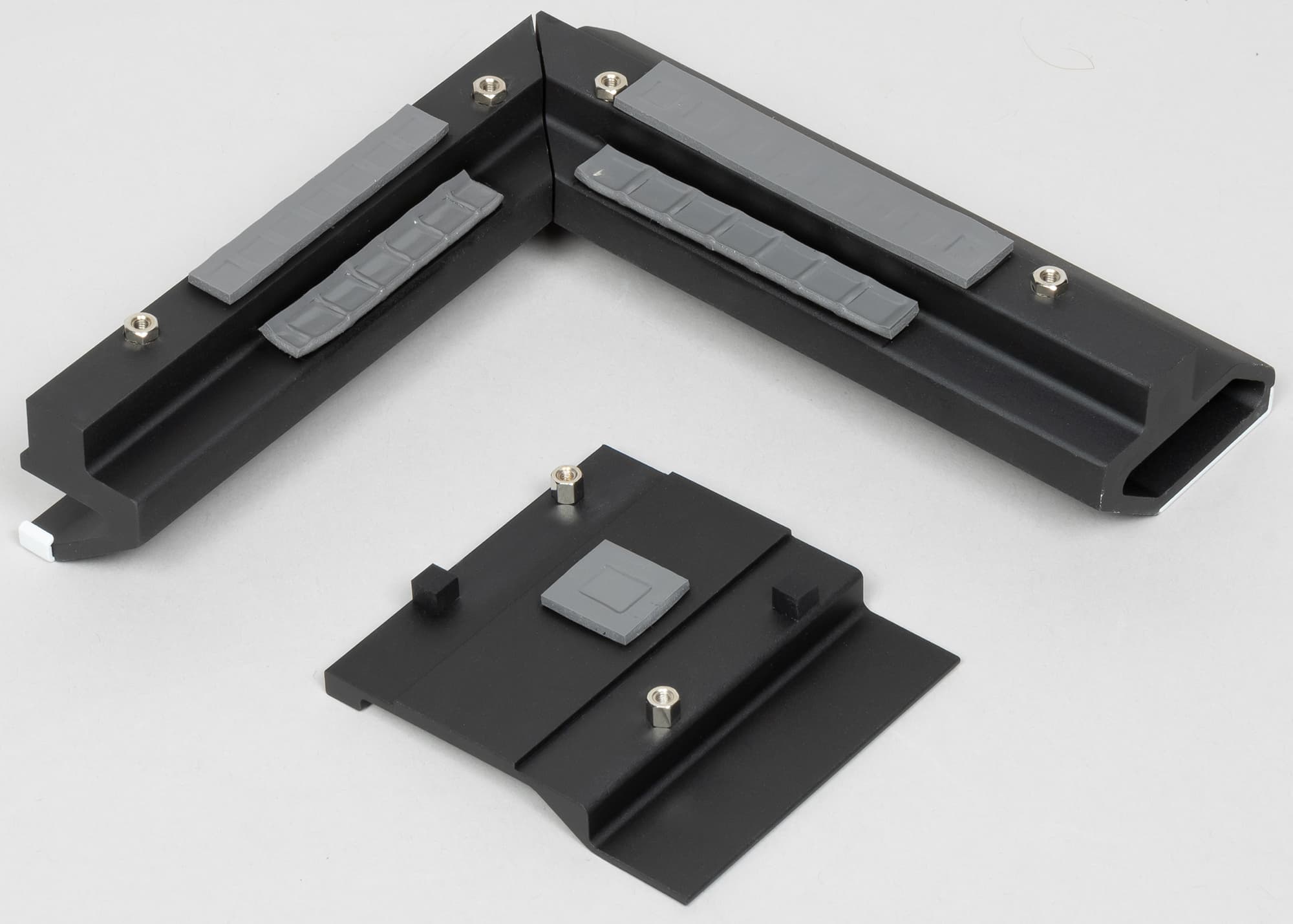

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

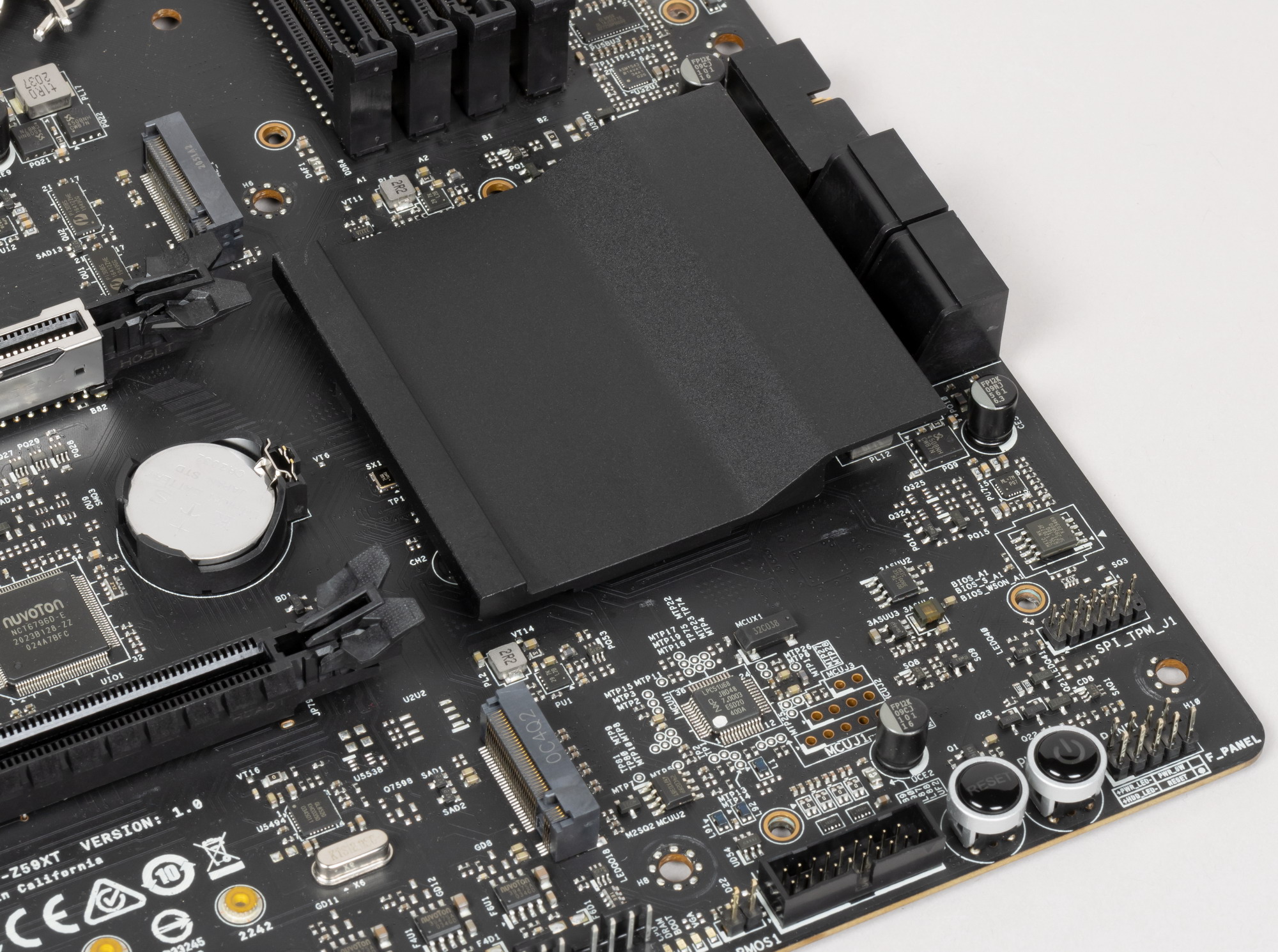

Как мы видим, охлаждение чипсета организовано отдельно от силовых преобразователей. VRM-секция имеет свои два радиатора, связанные друг с другом под углом 90 градусов.

Помните, я ранее говорил о том, что охлаждения у модулей M.2 нет вообще.

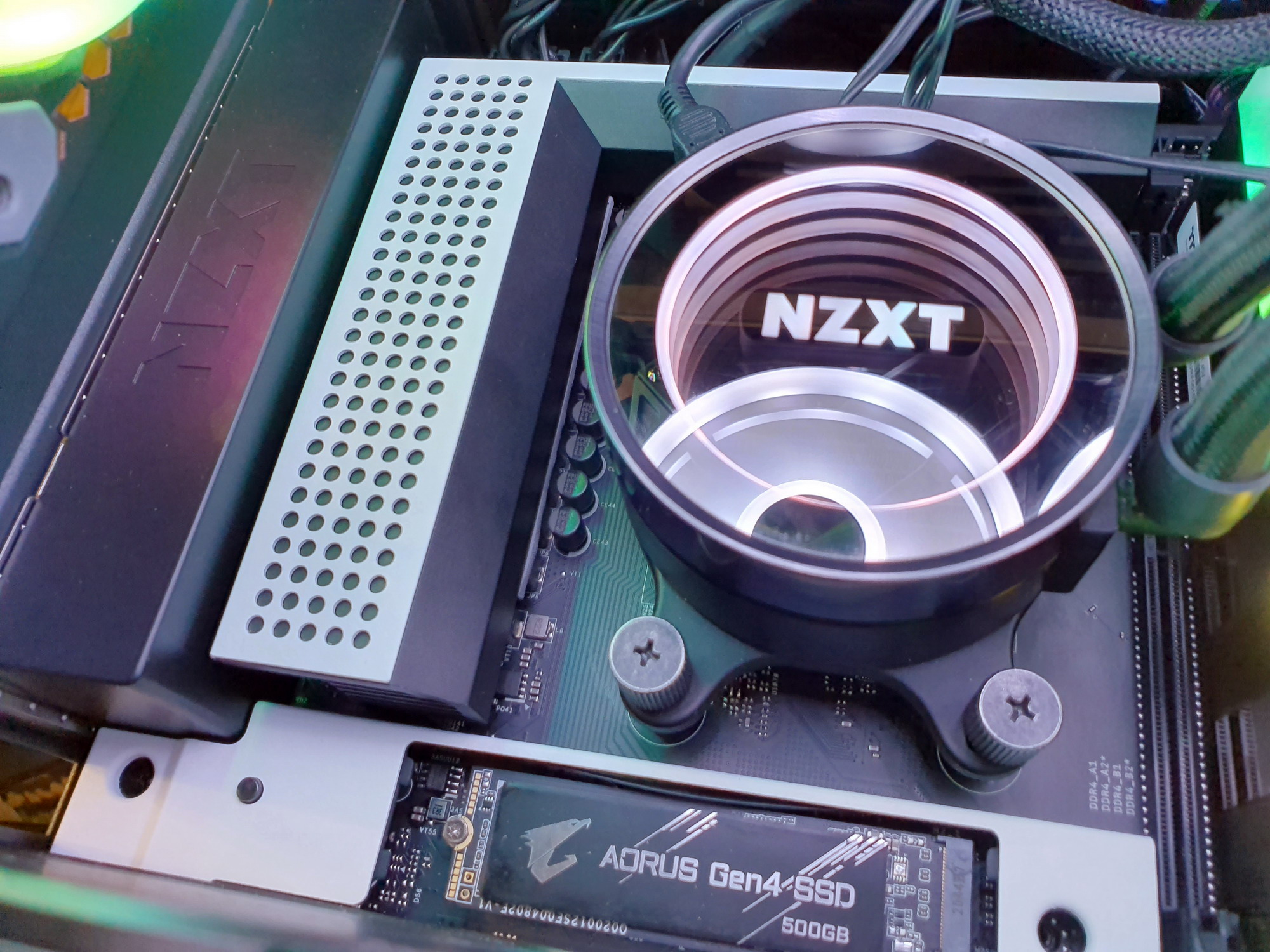

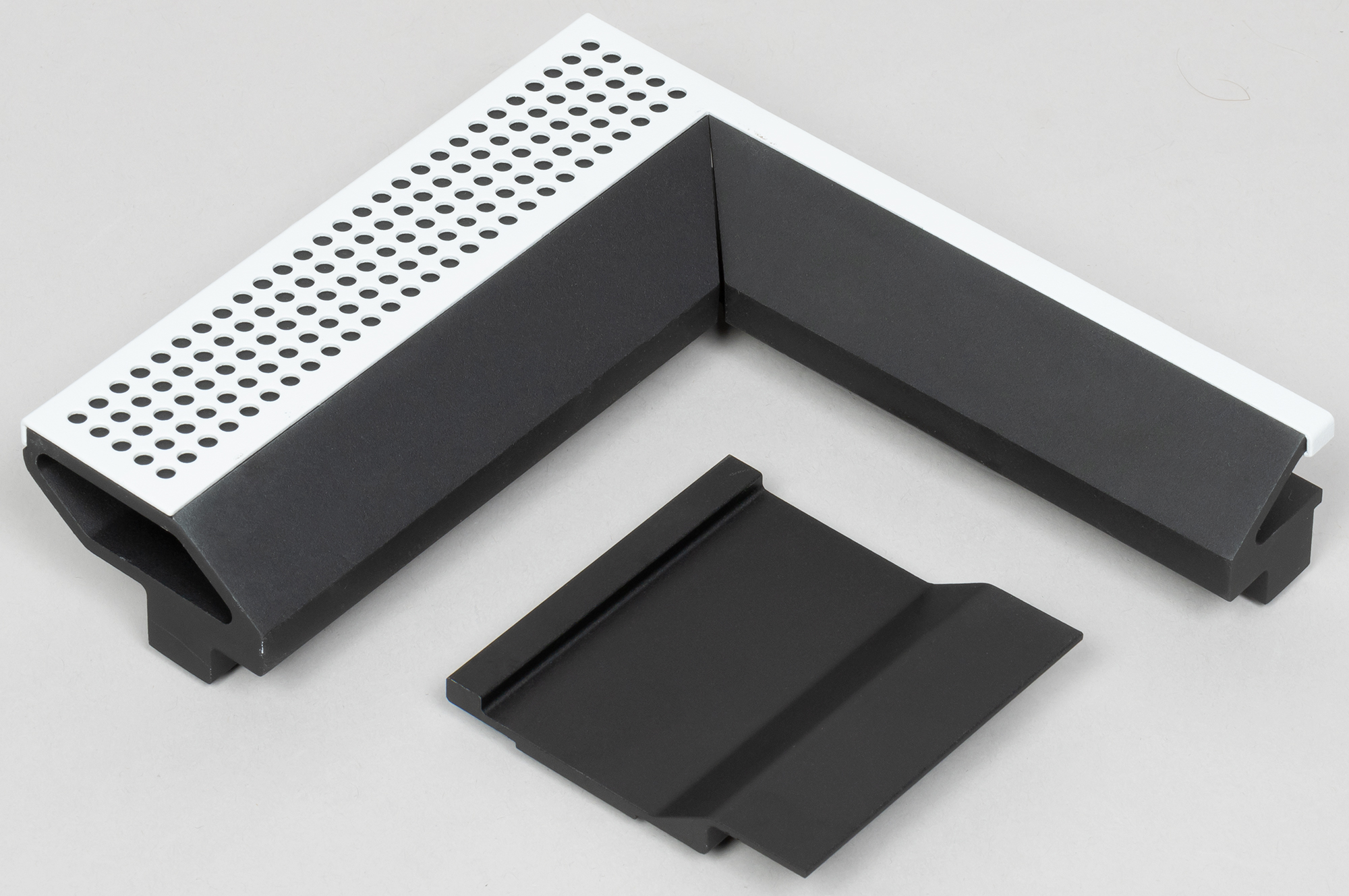

Сверху радиатора, идущего вдоль заднего блока разъемов, установлен кожух.

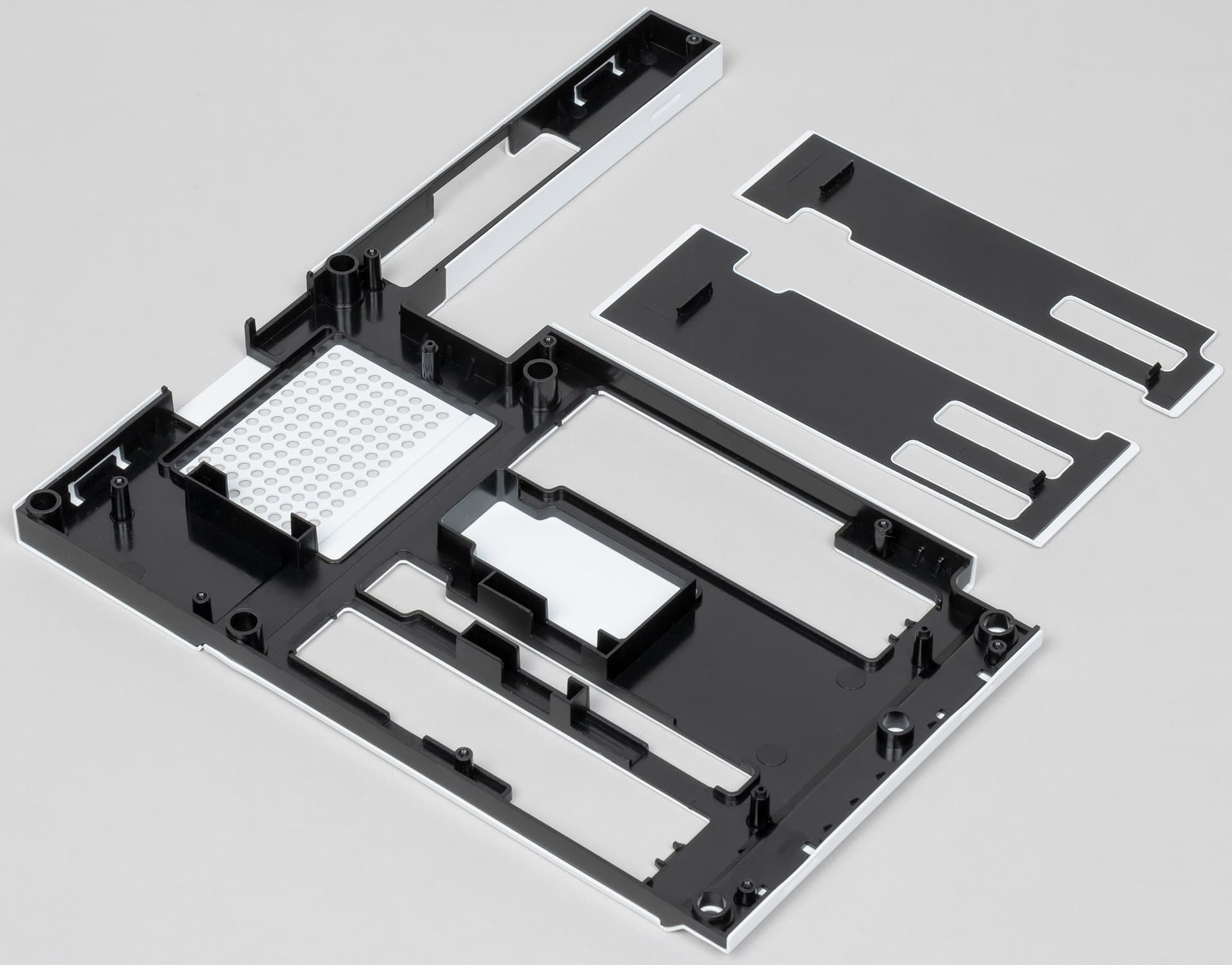

А больше половины поверхности платы покрыто декоративной белой крышкой, не несущей никакой иной функциональности, кроме как элемента дизайна.

Подсветка

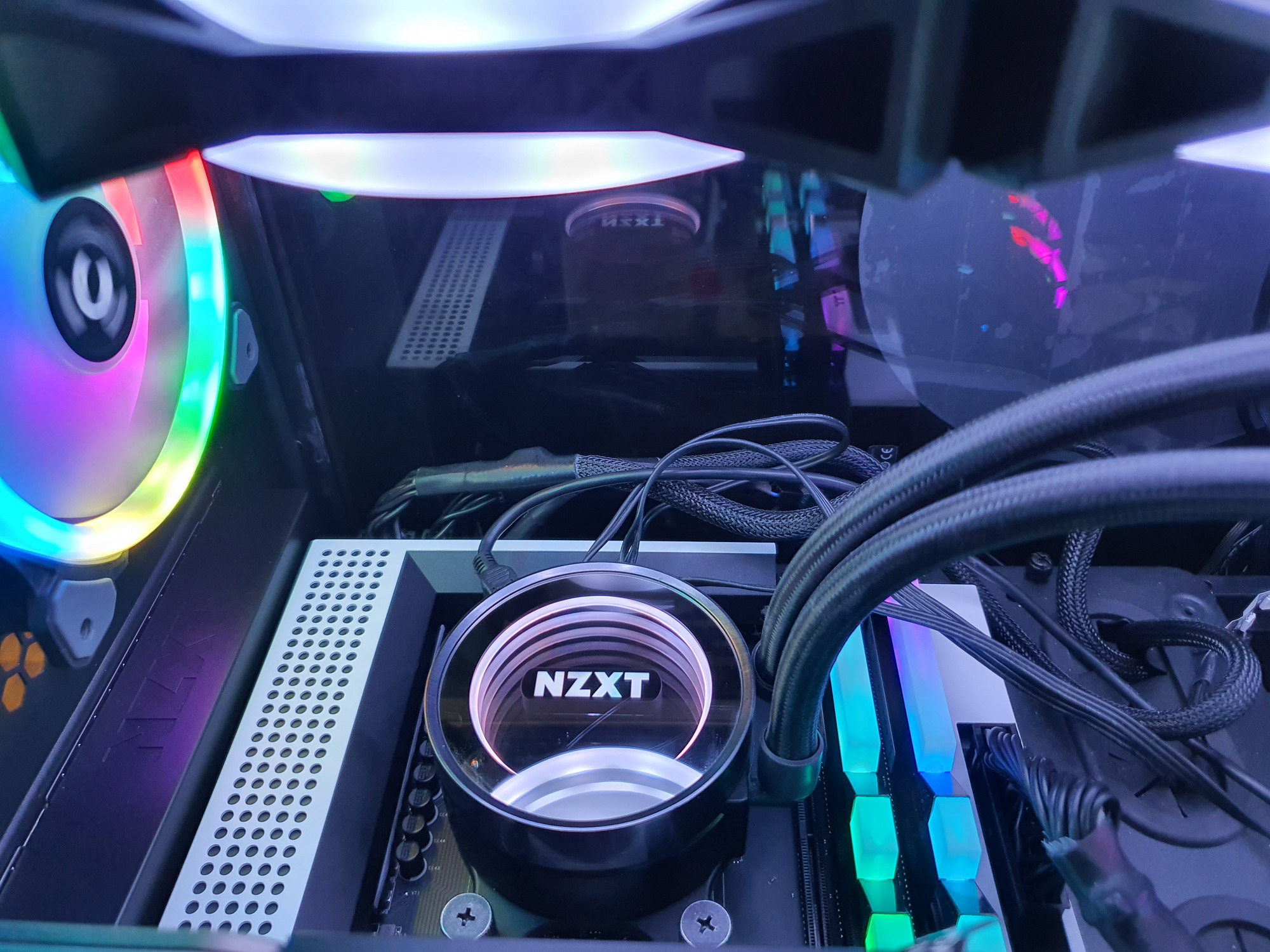

Все о внешней красоте

Программное обеспечение под Windows

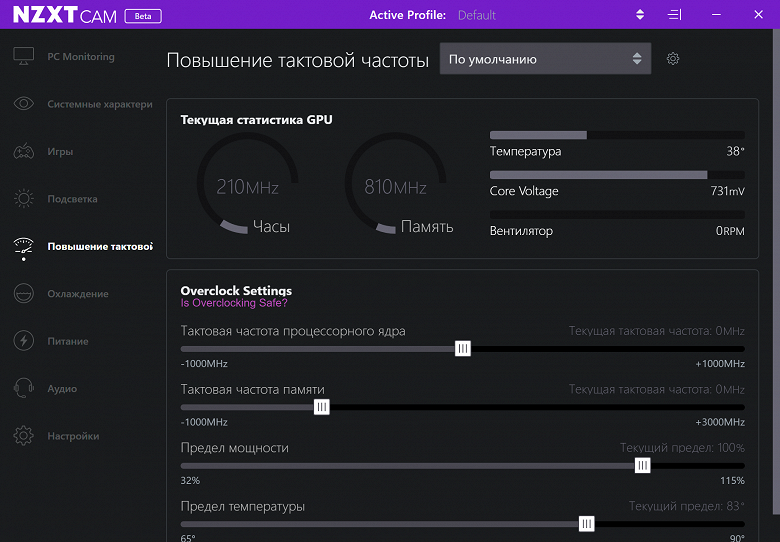

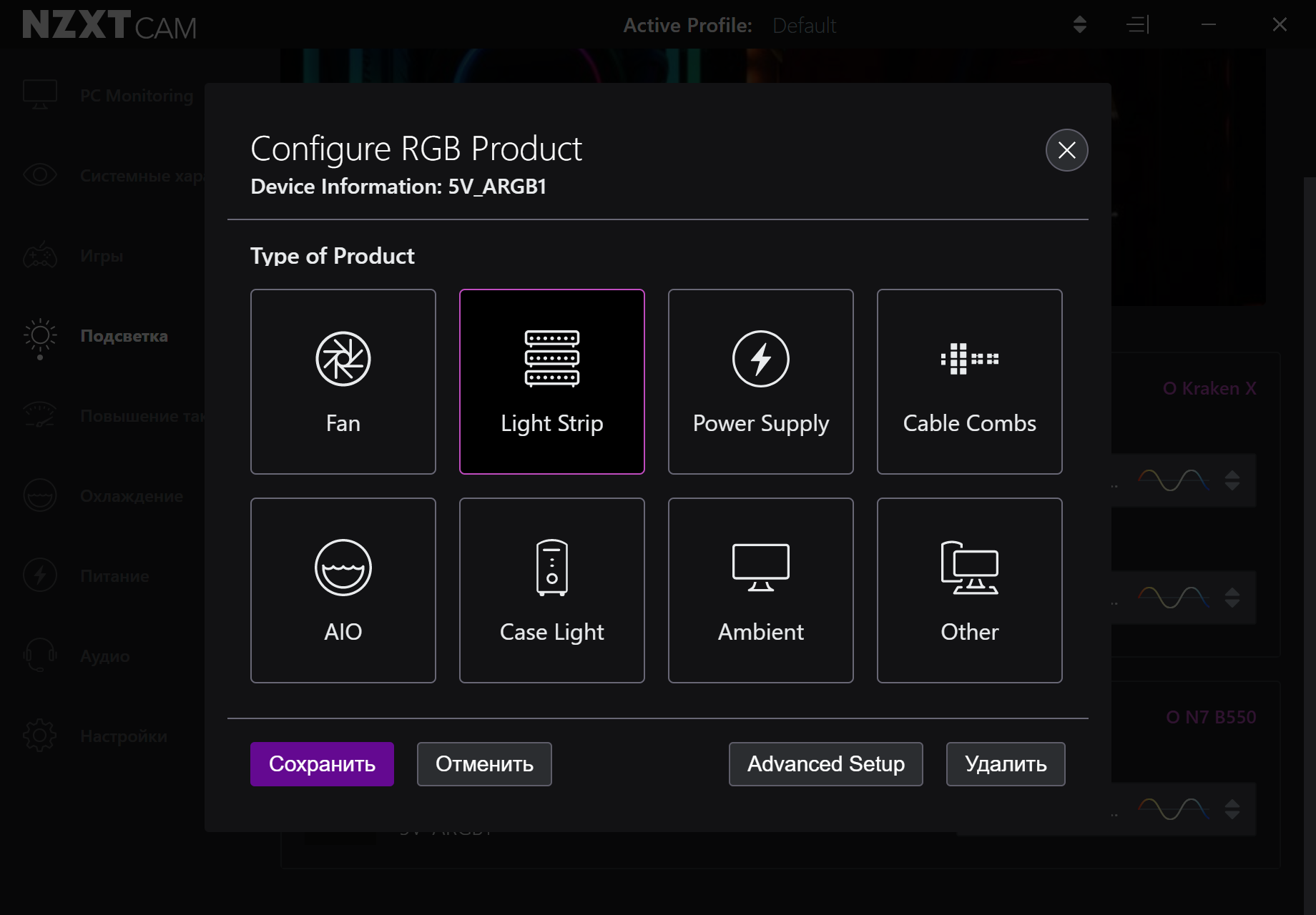

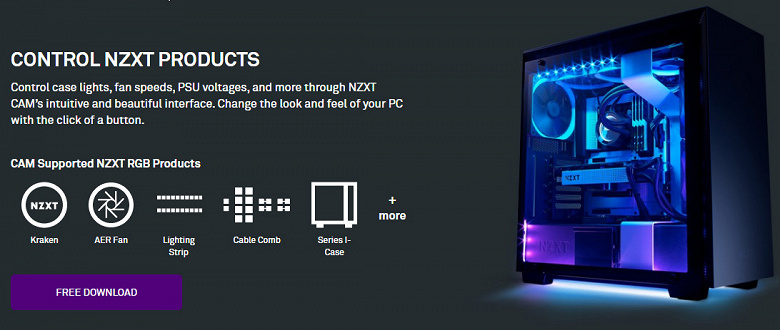

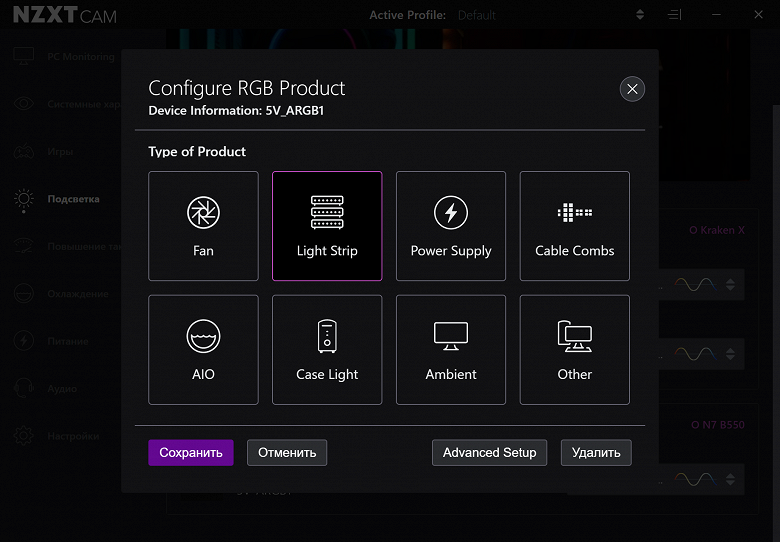

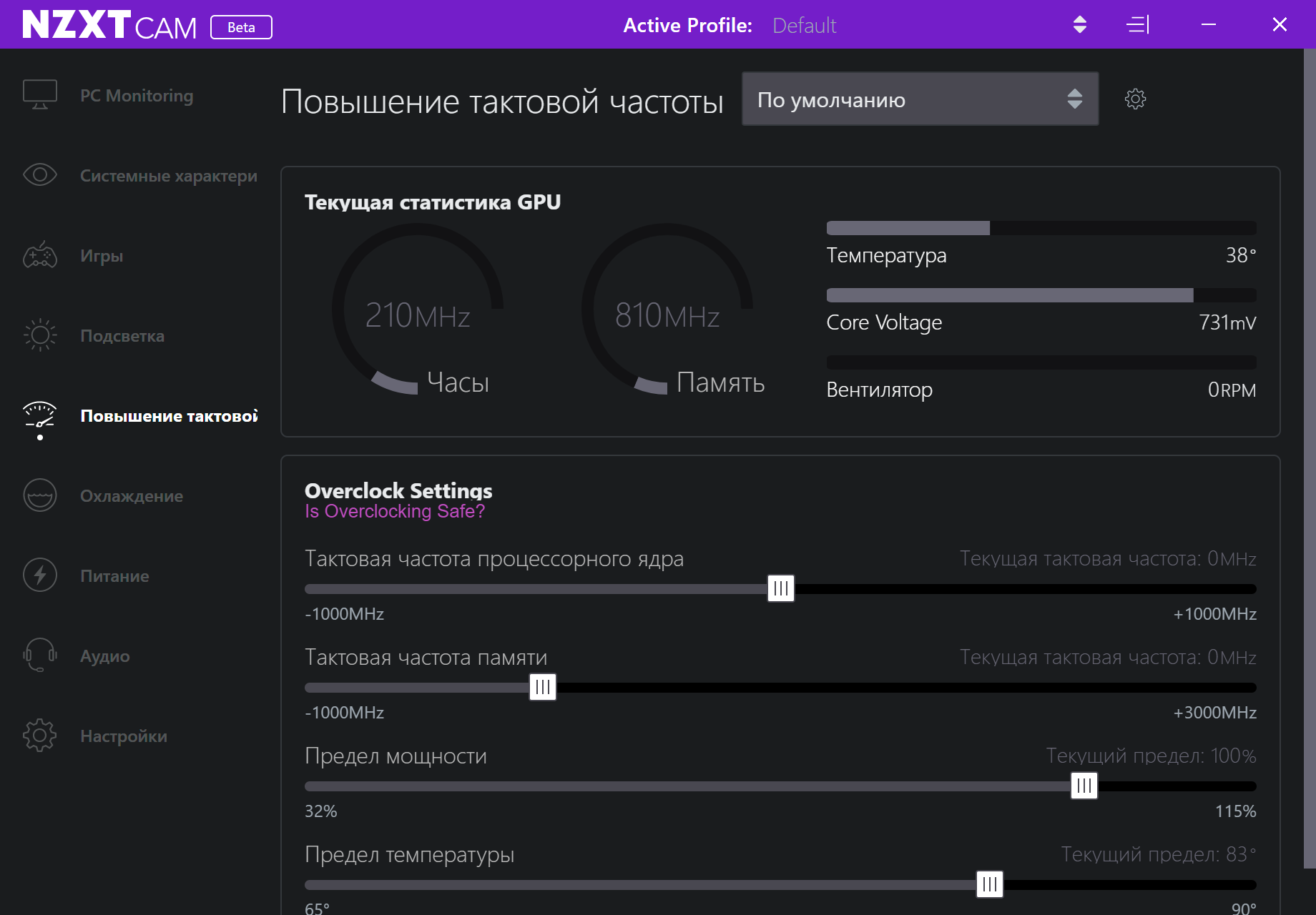

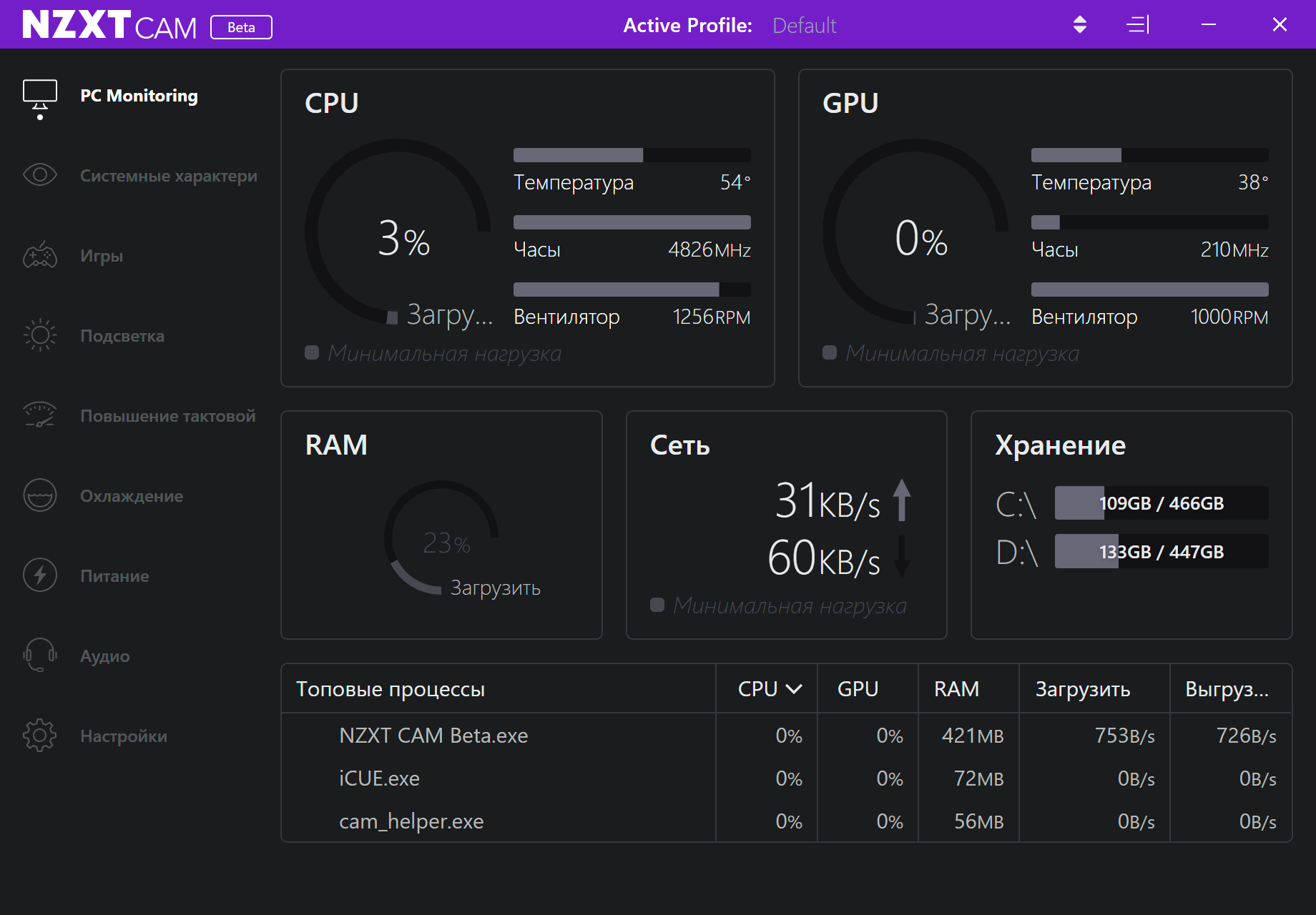

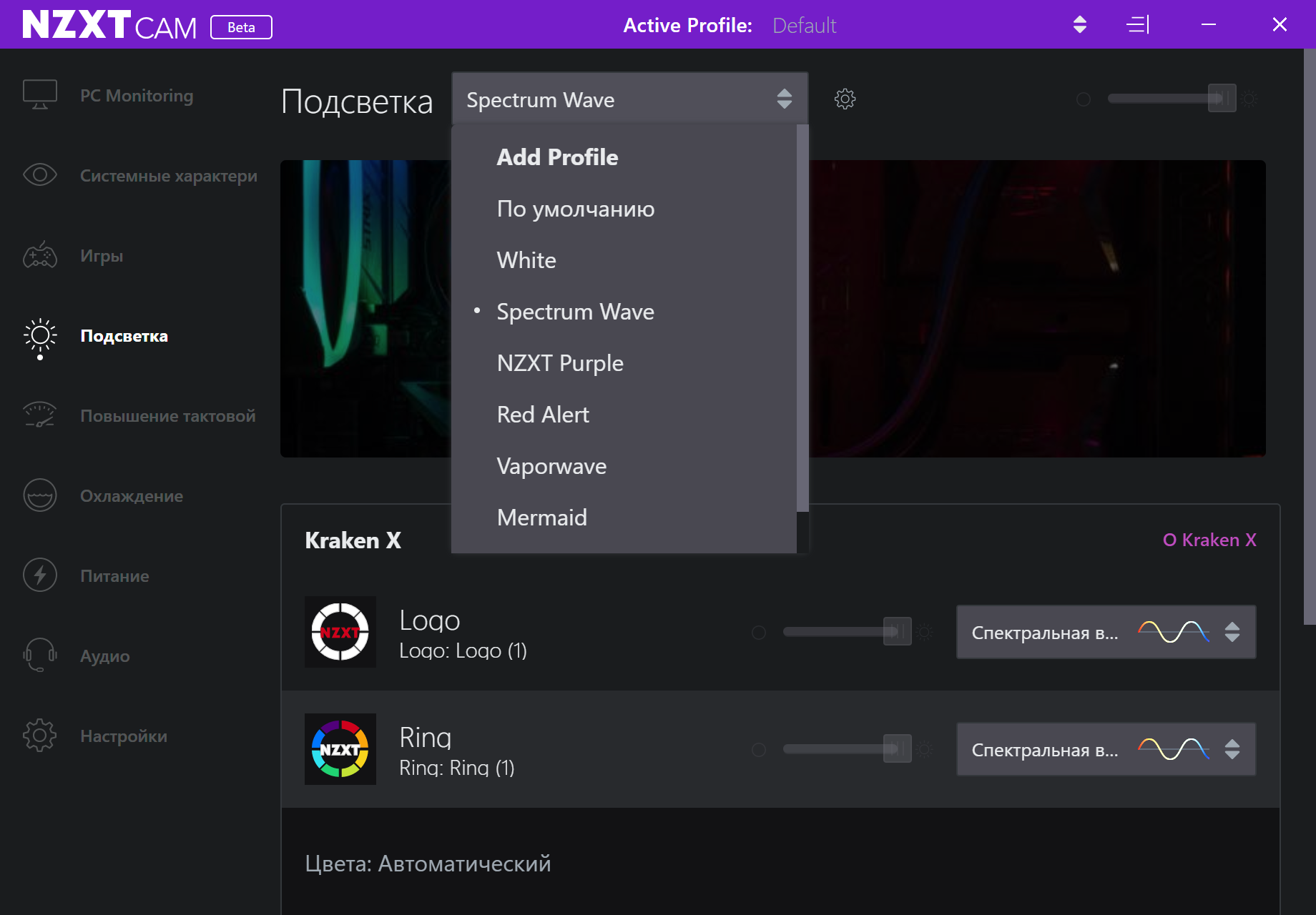

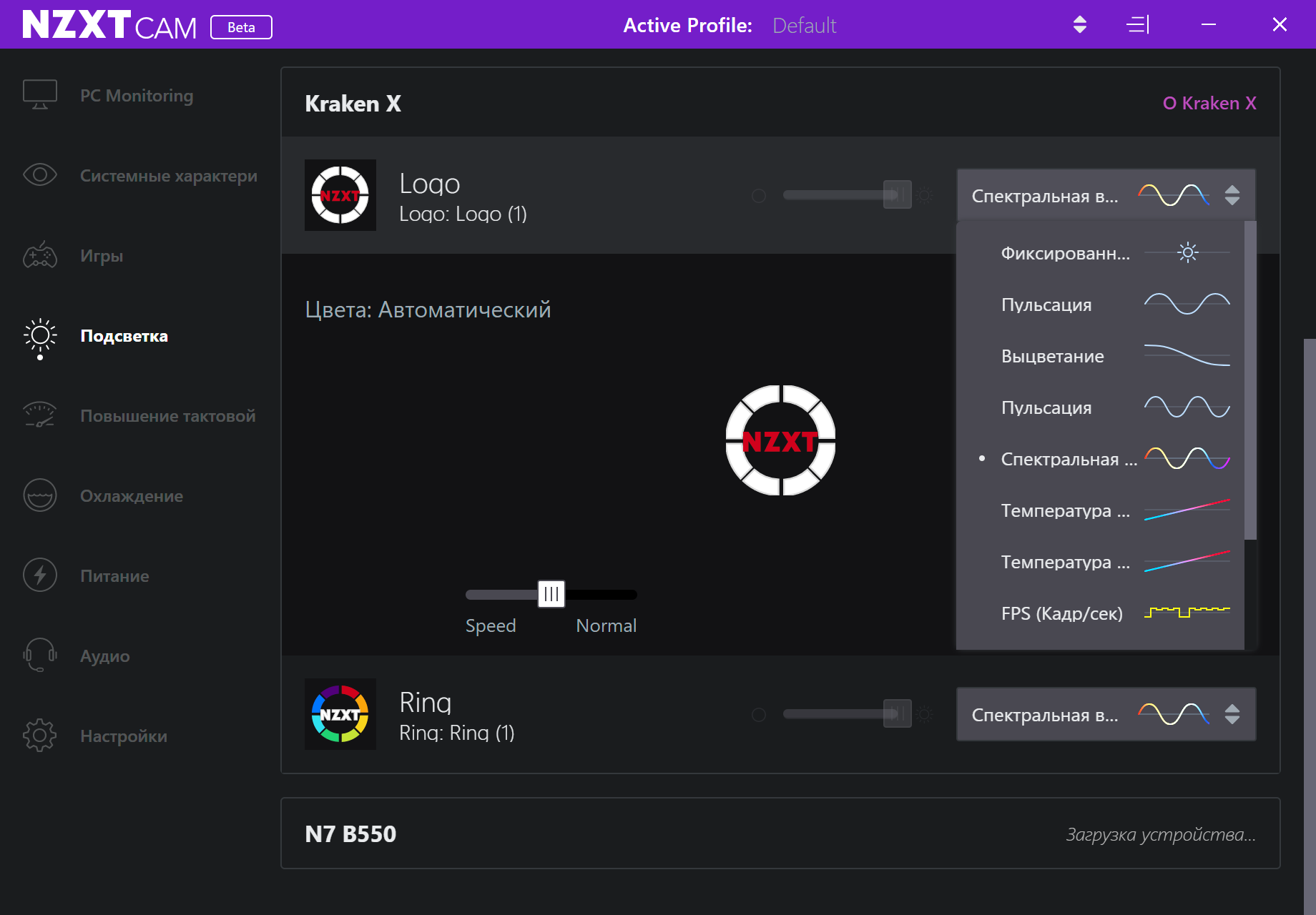

Фирменное ПО NZXT

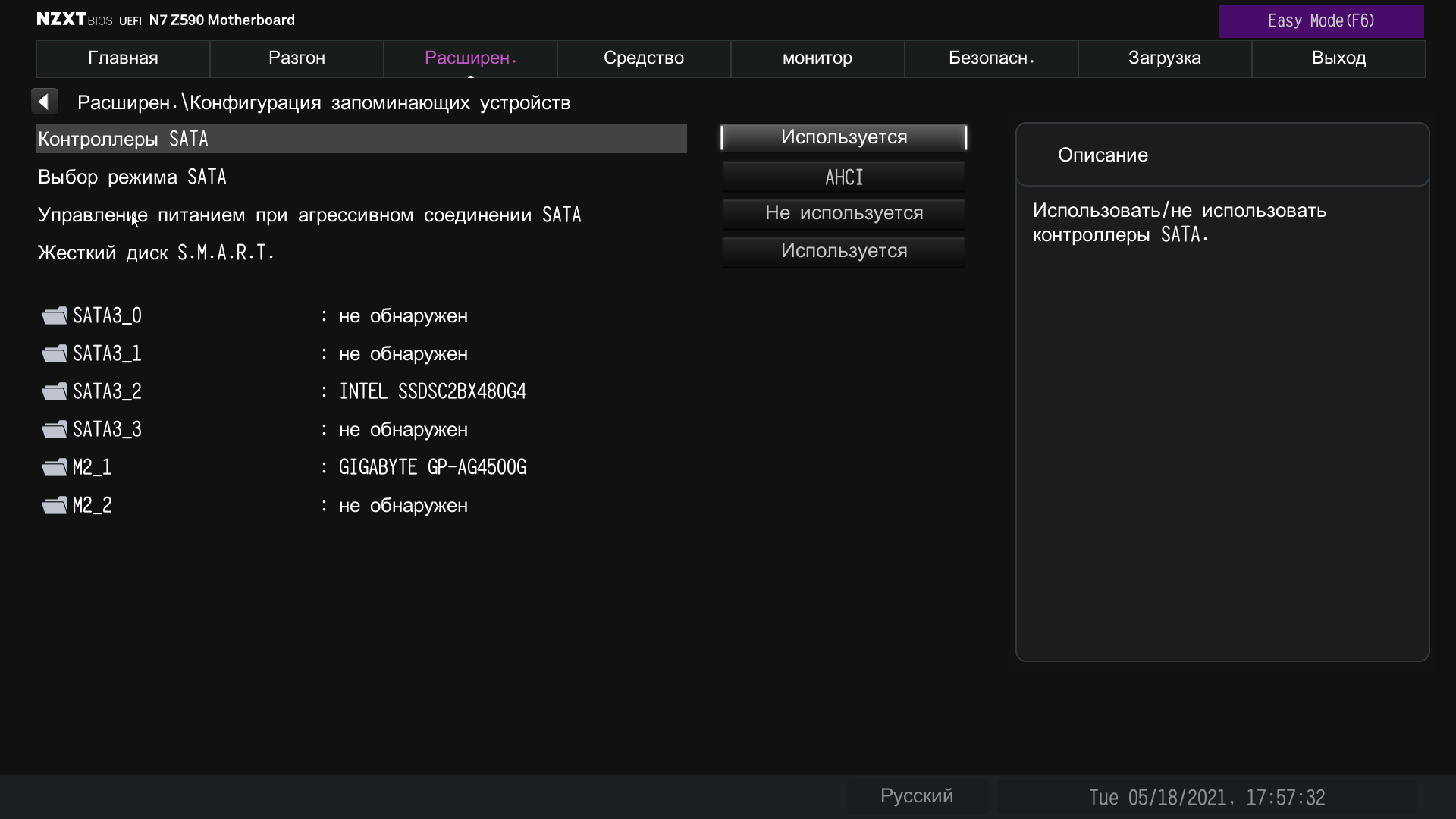

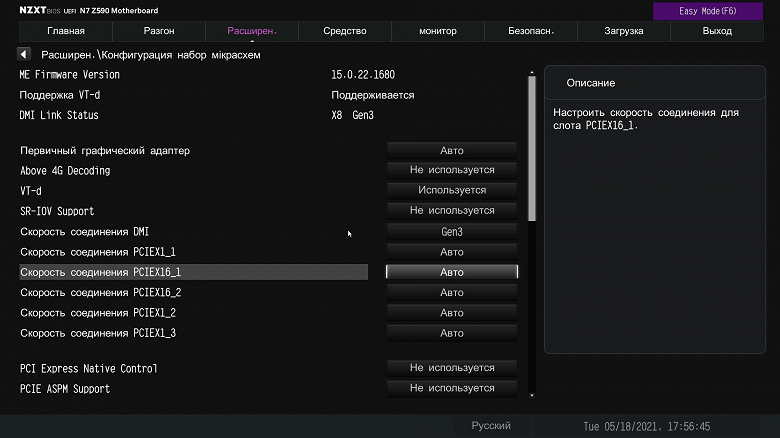

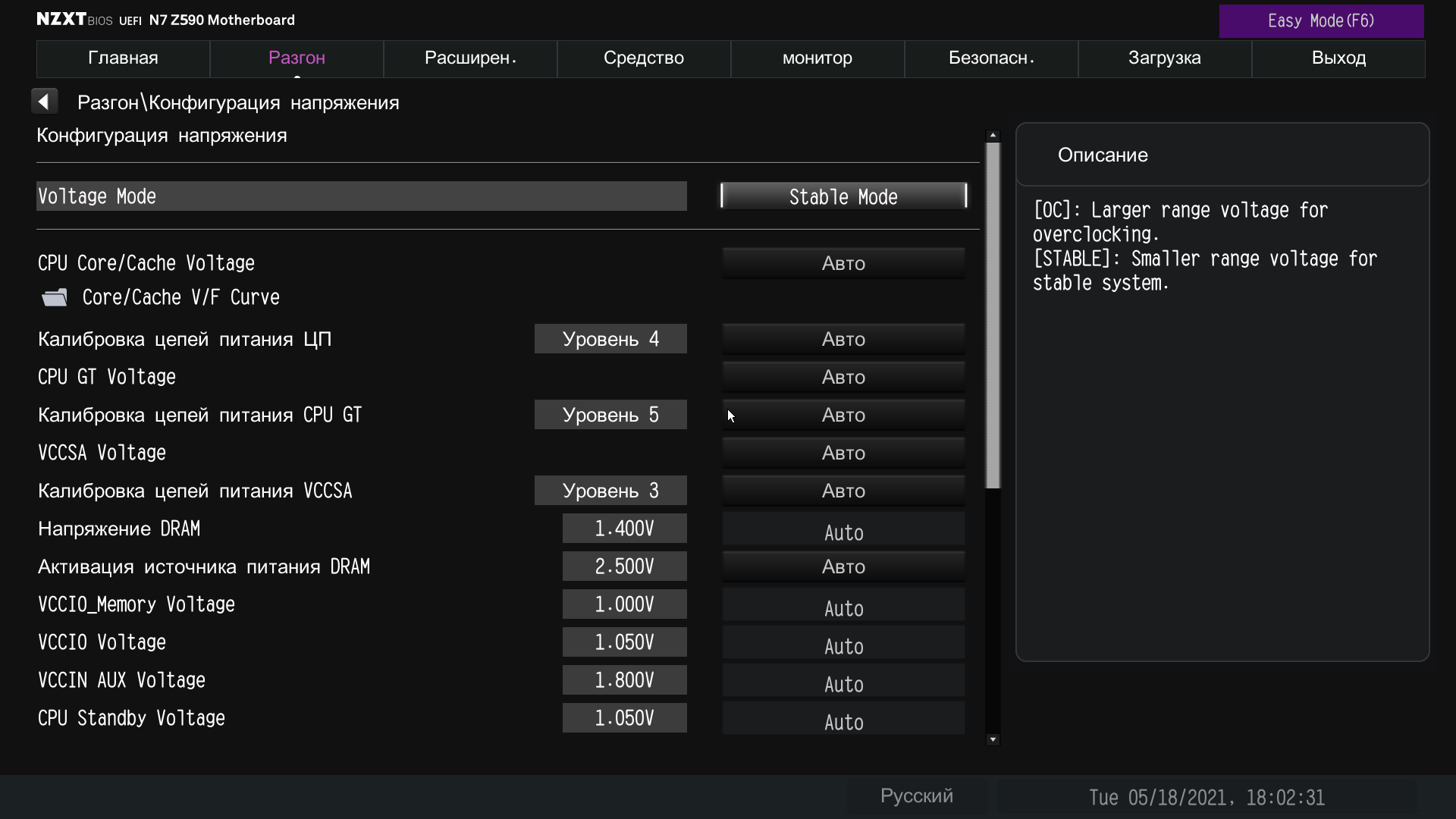

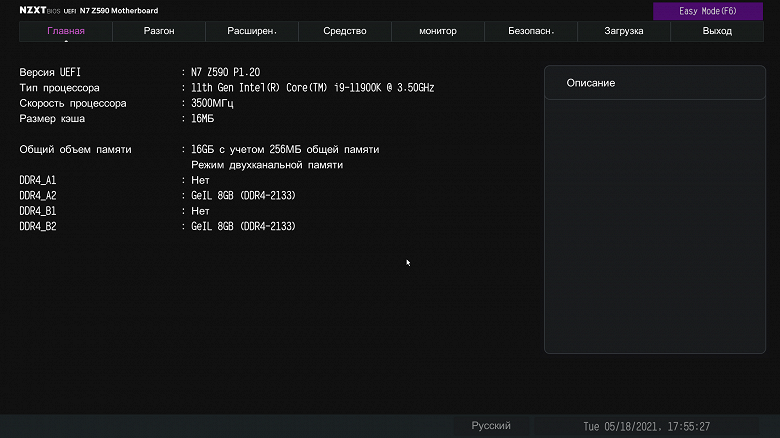

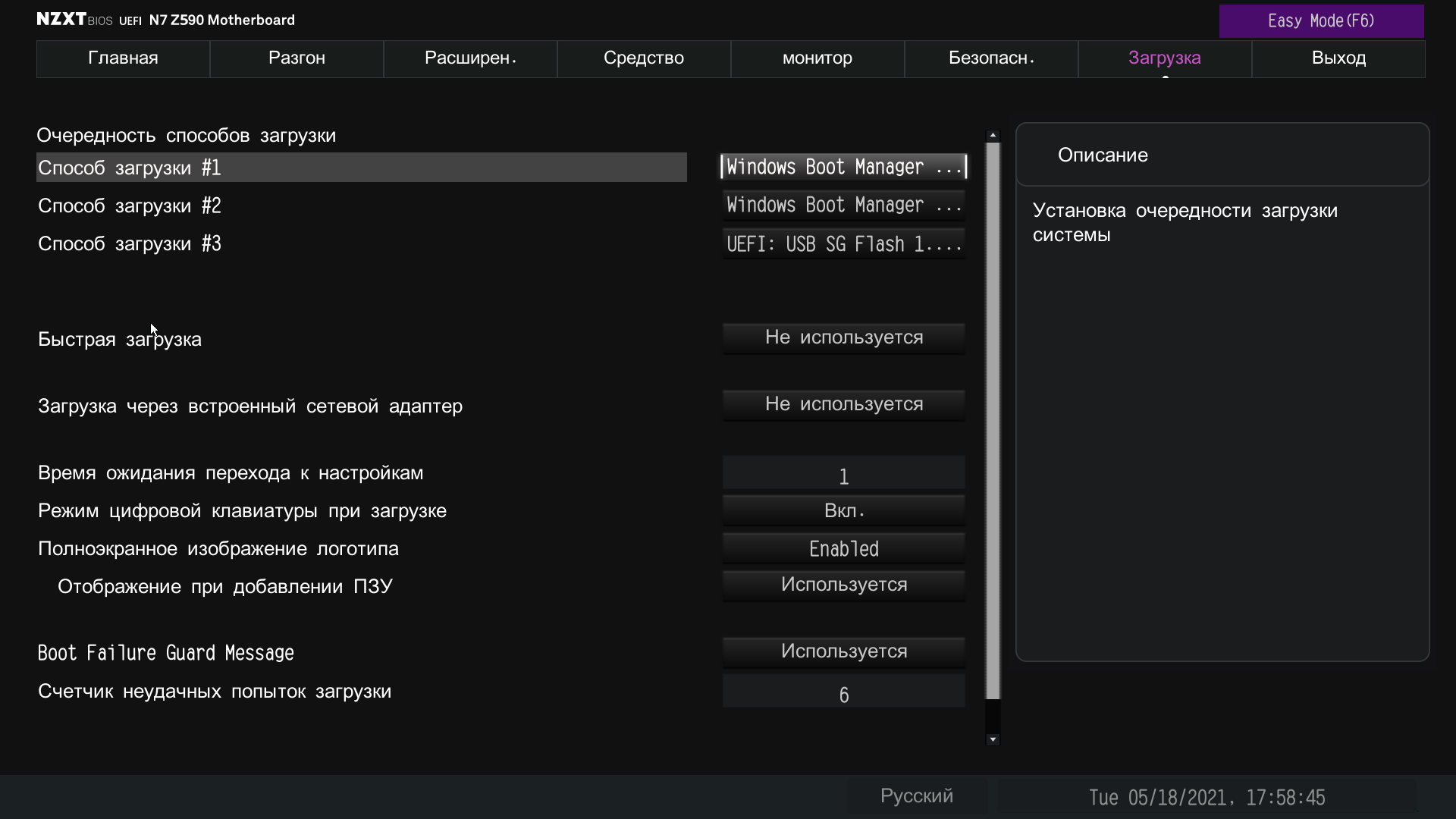

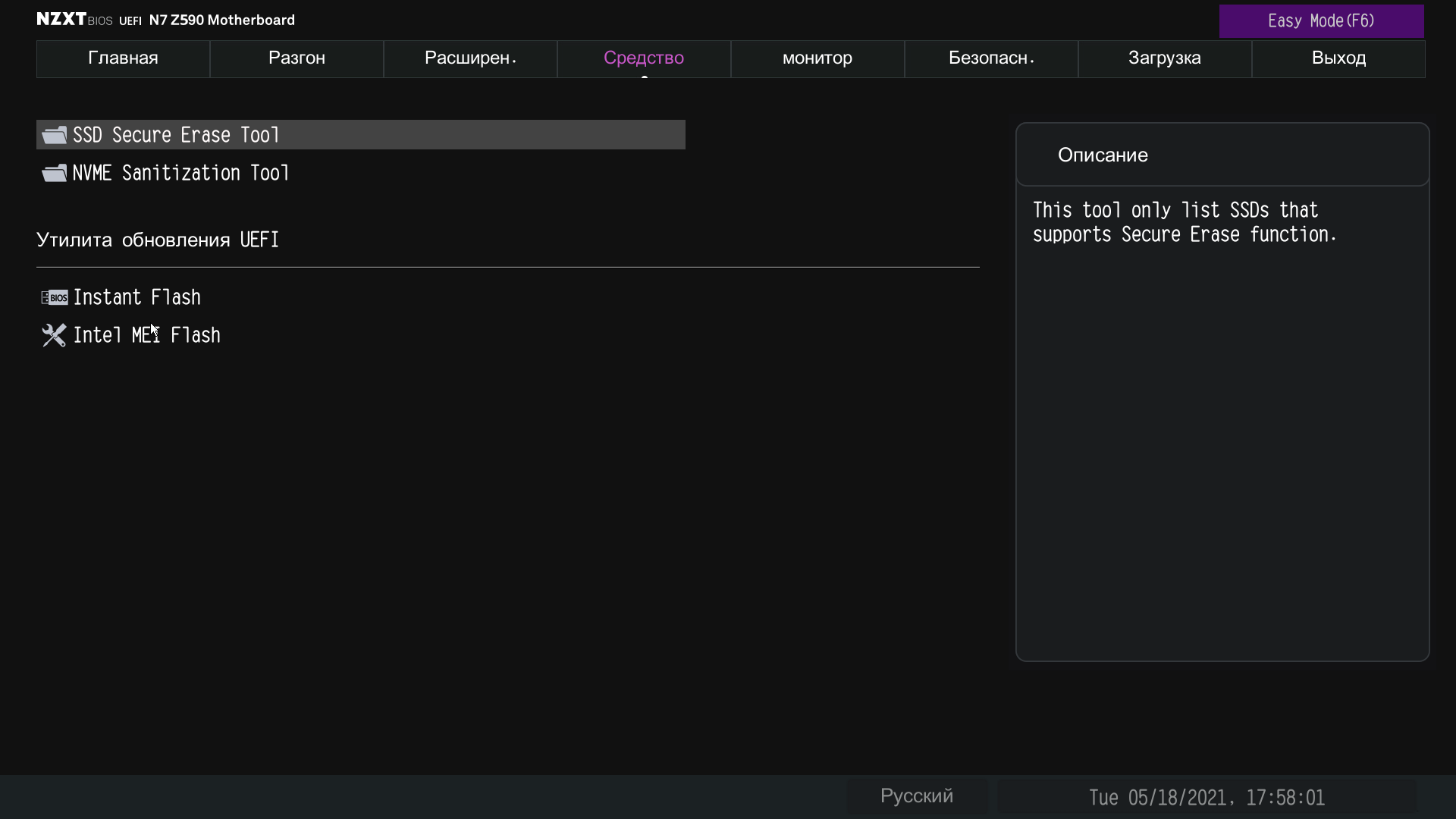

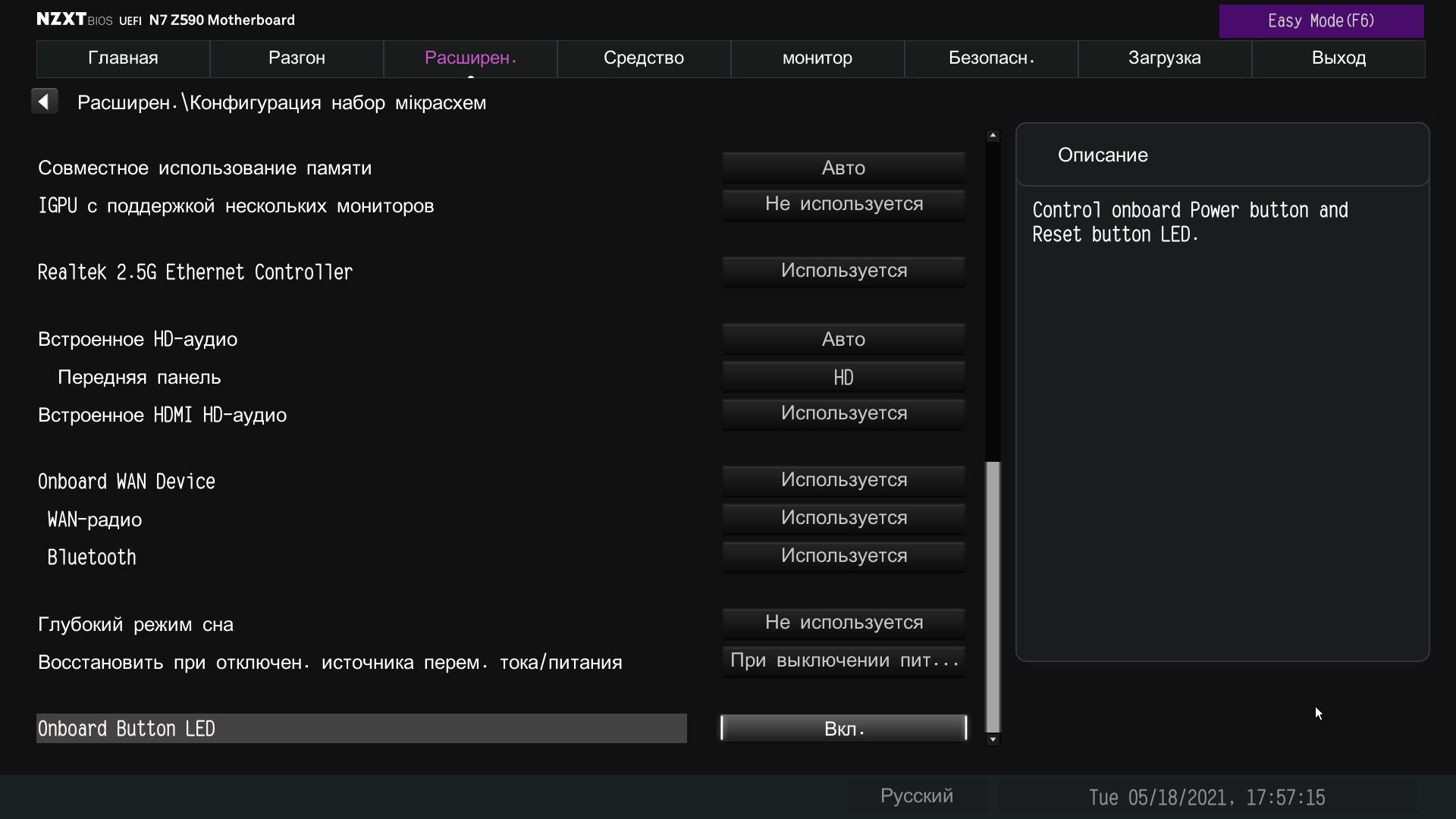

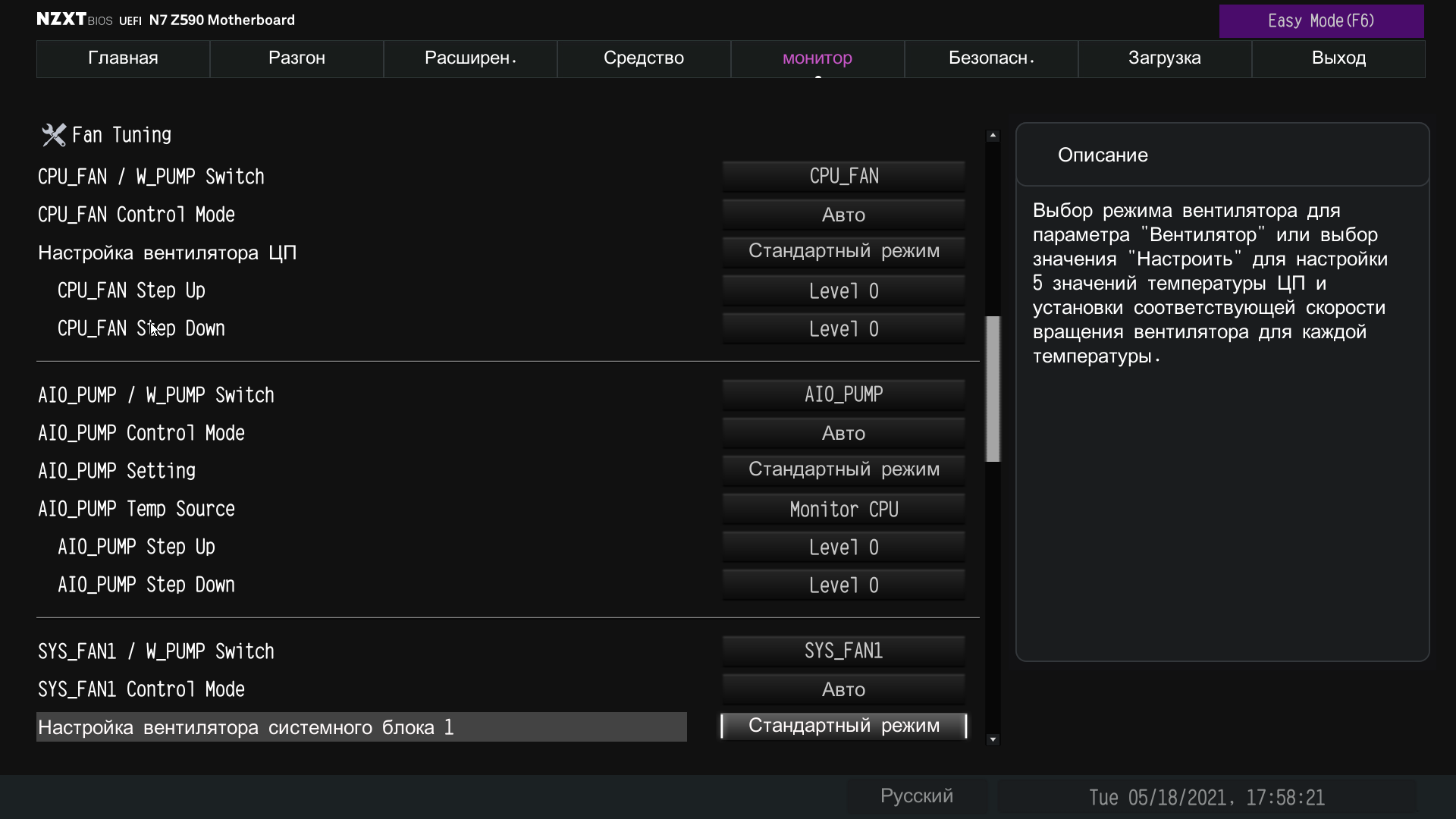

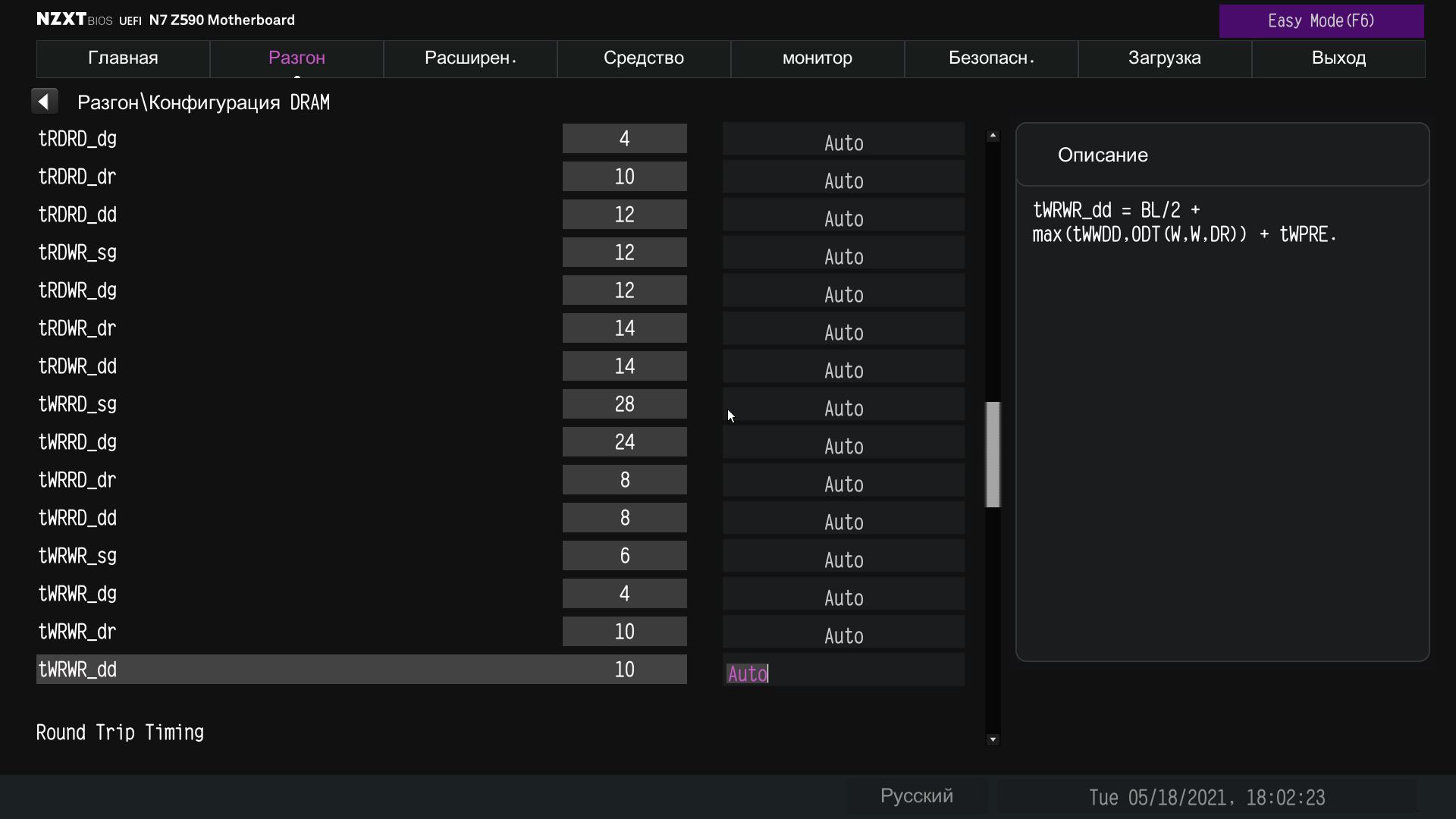

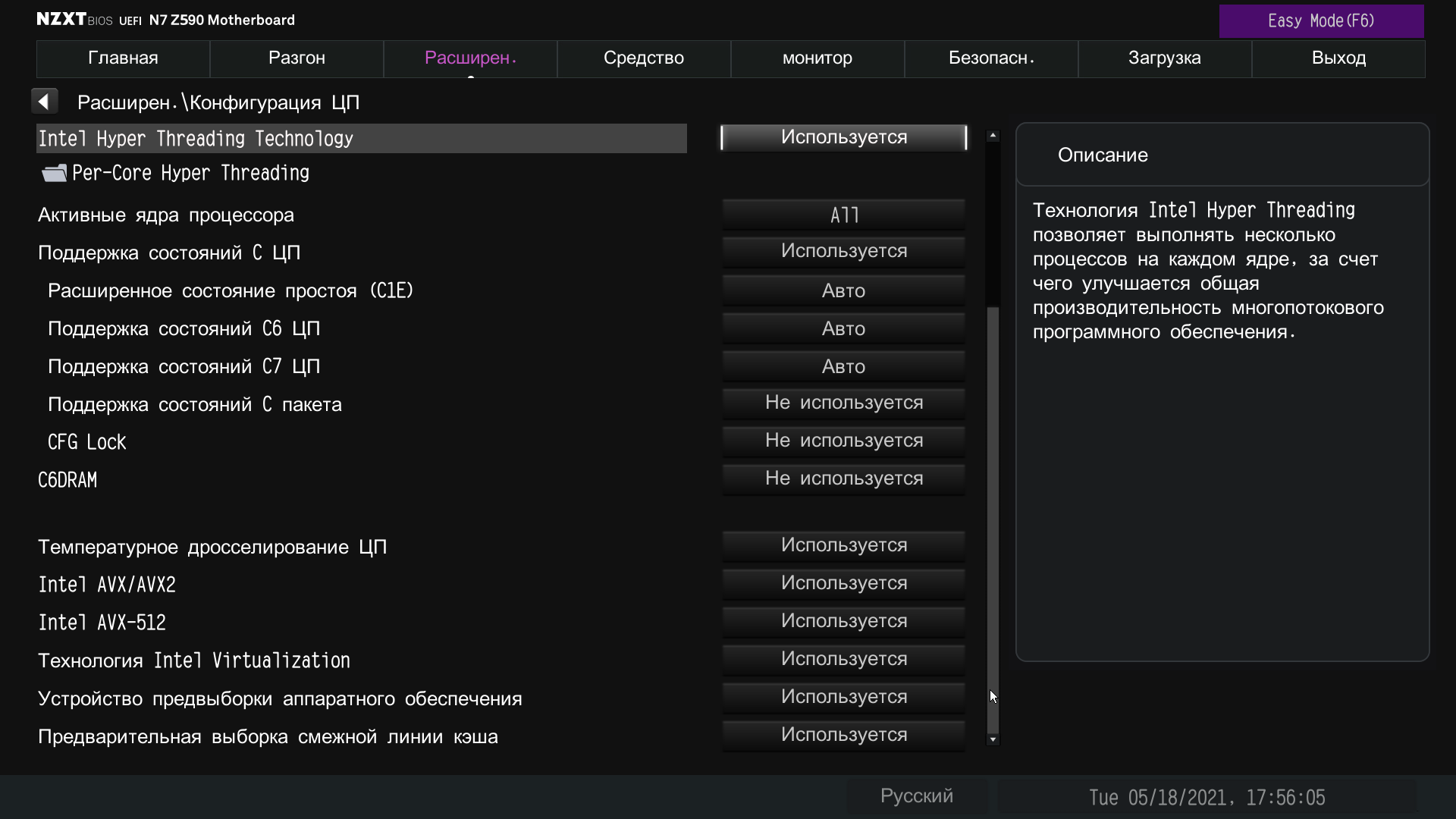

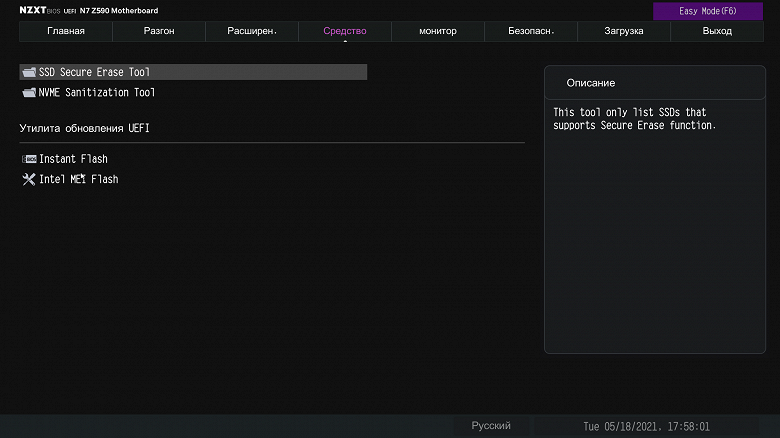

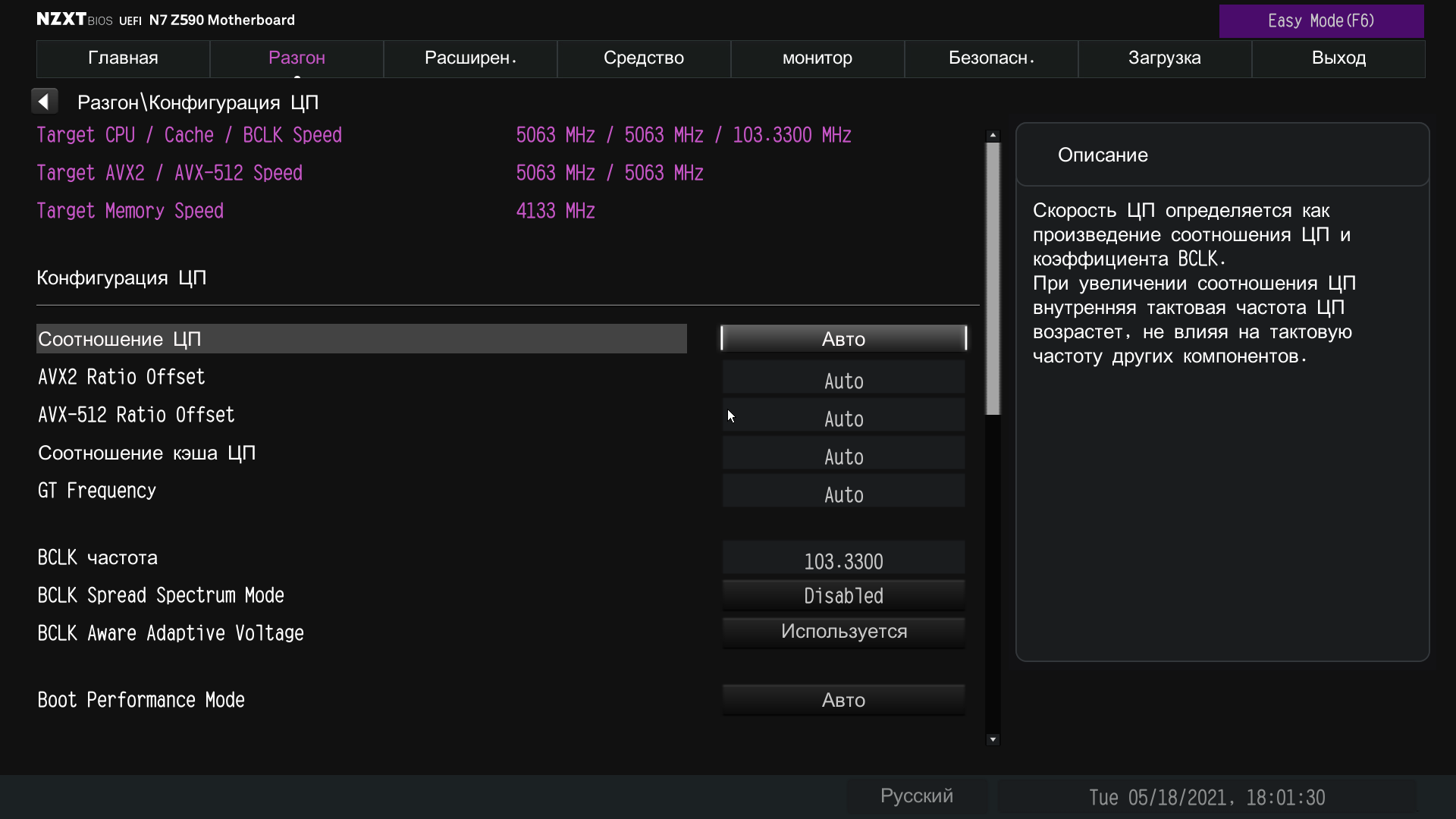

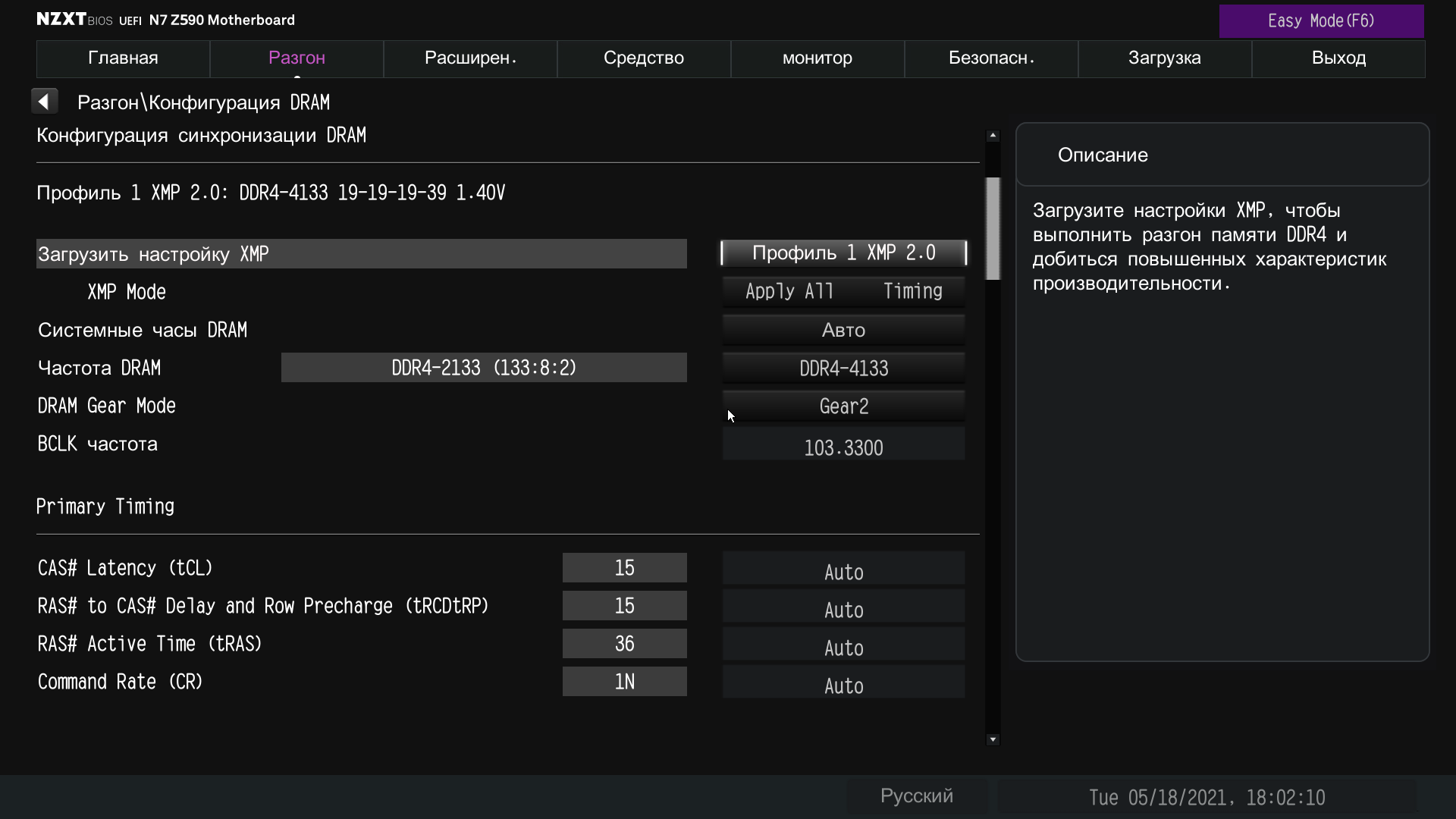

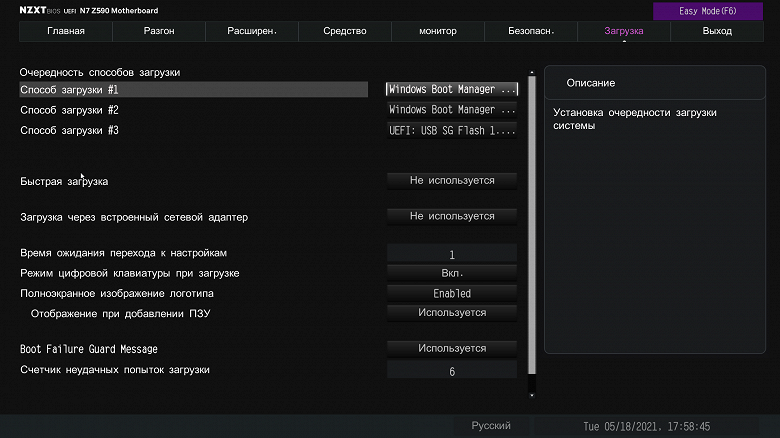

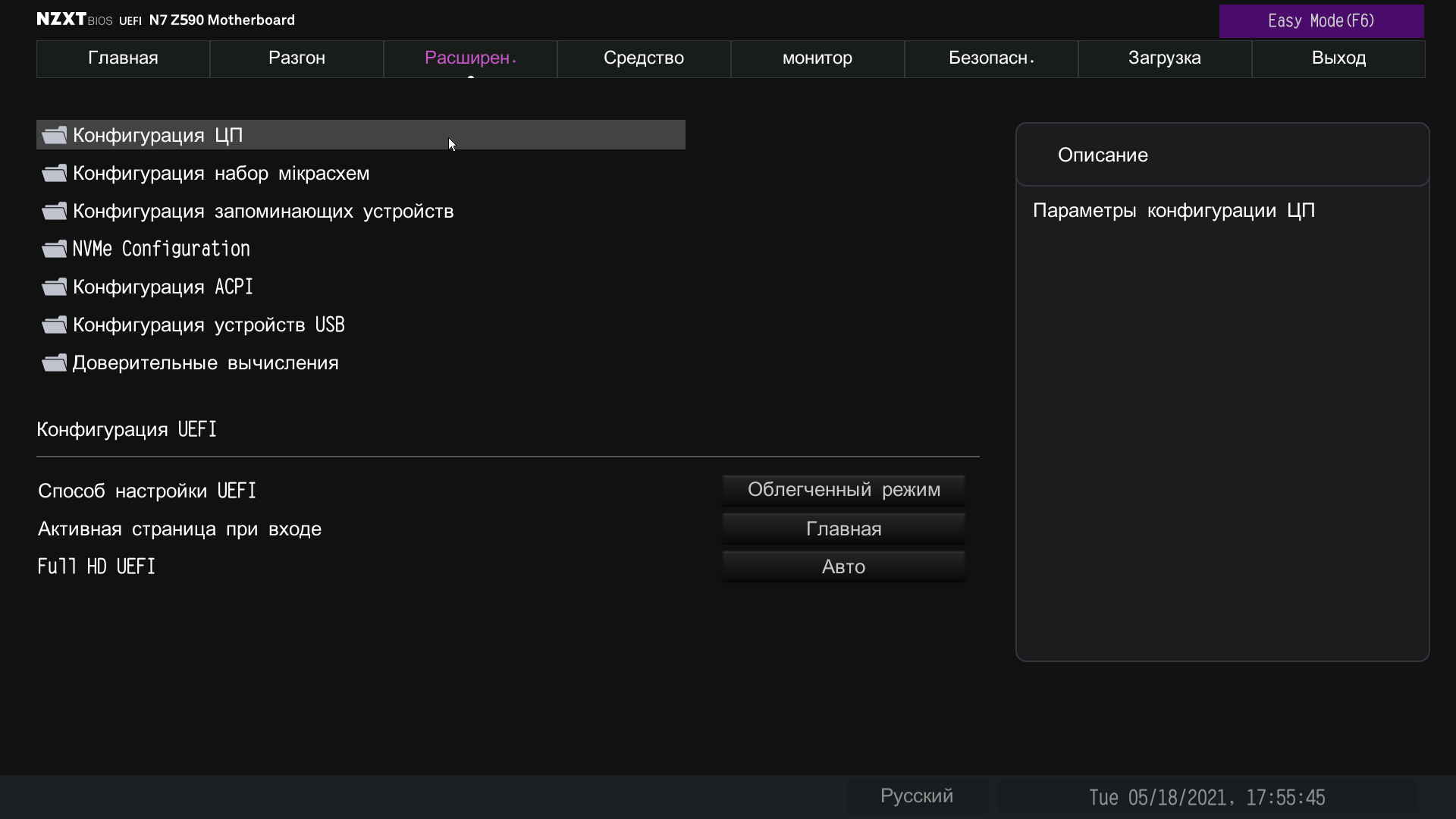

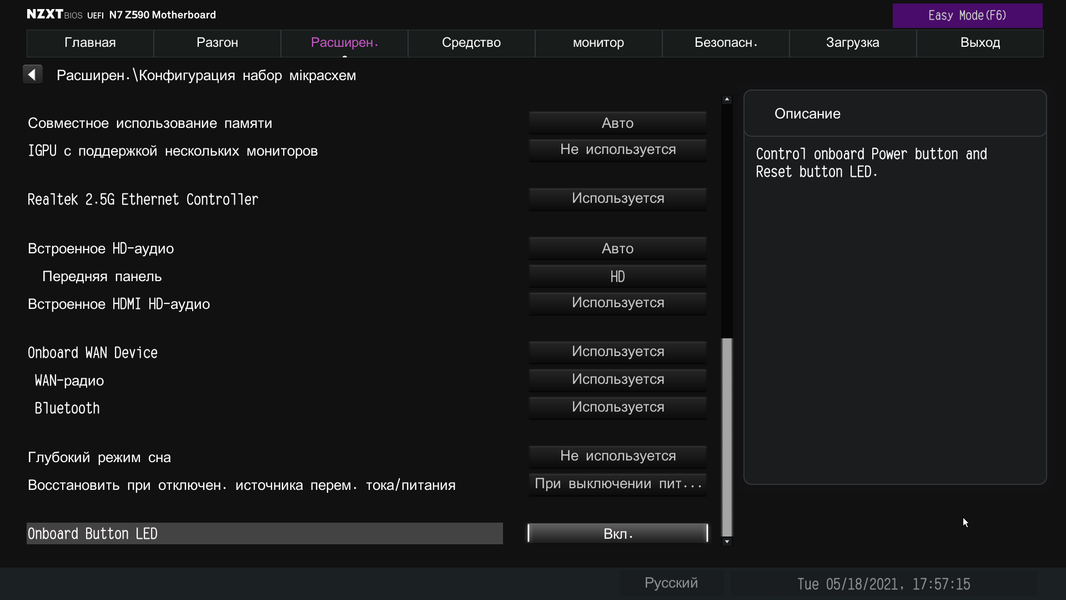

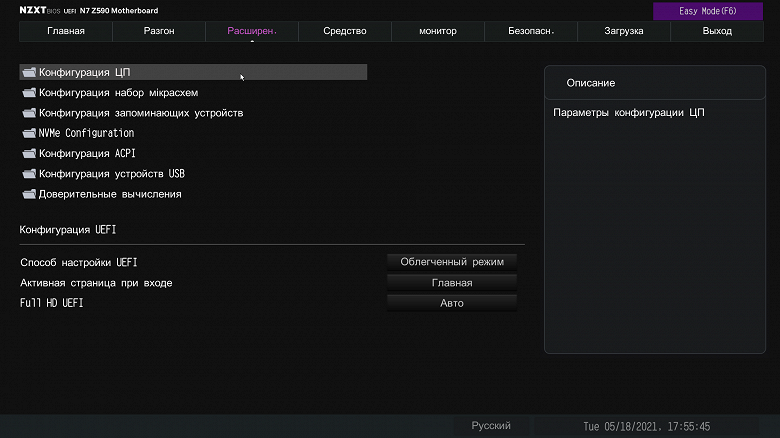

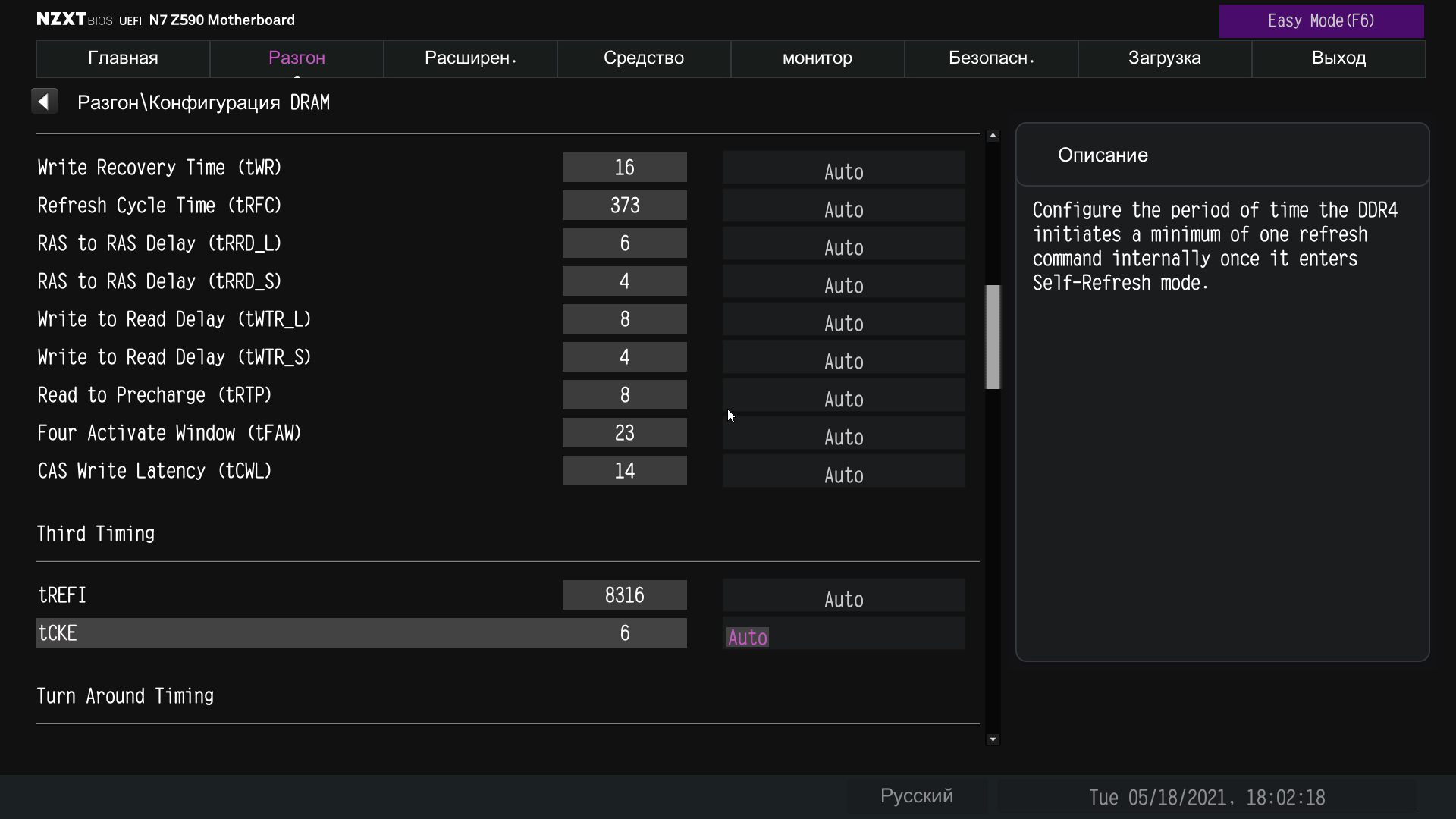

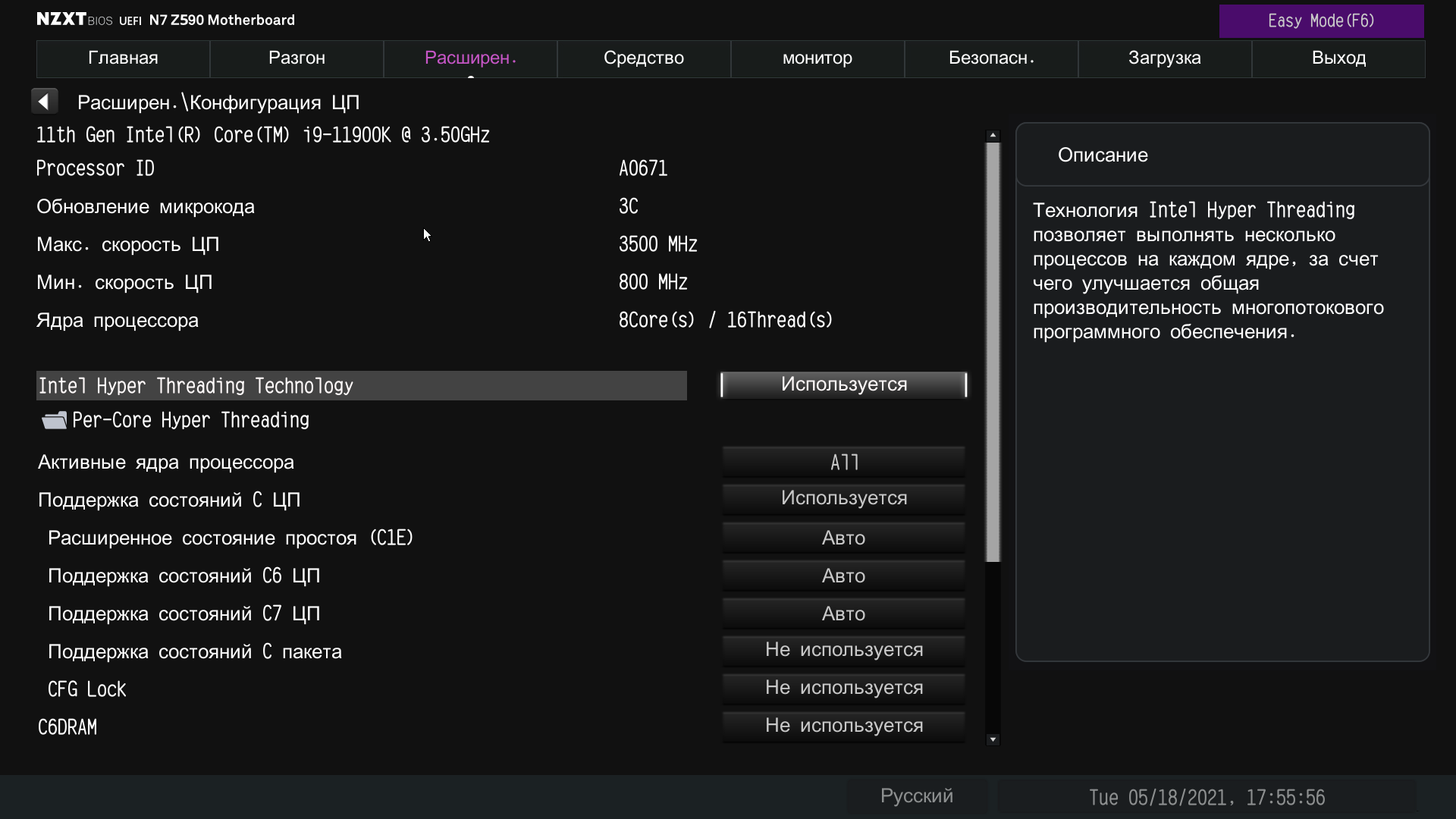

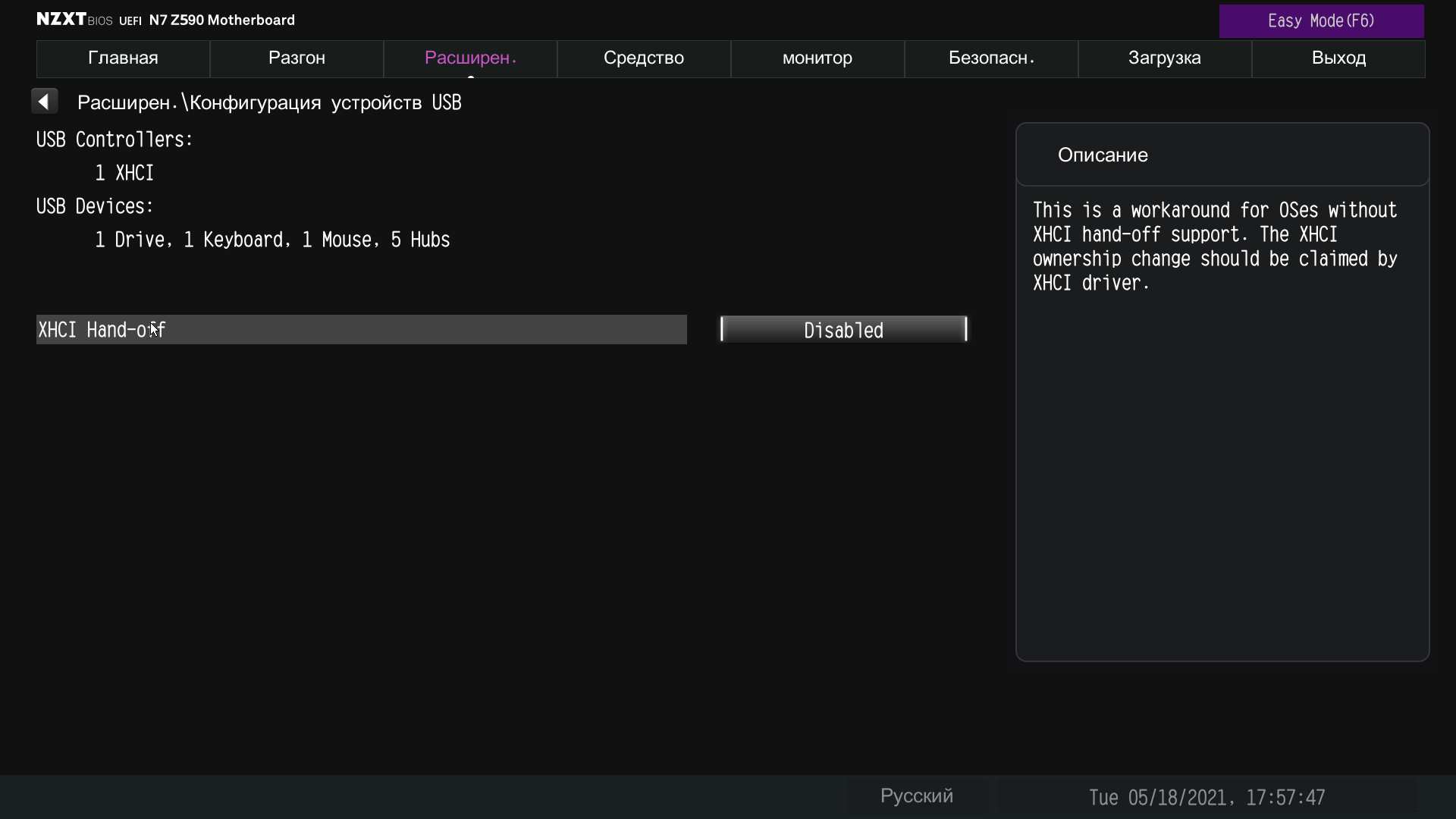

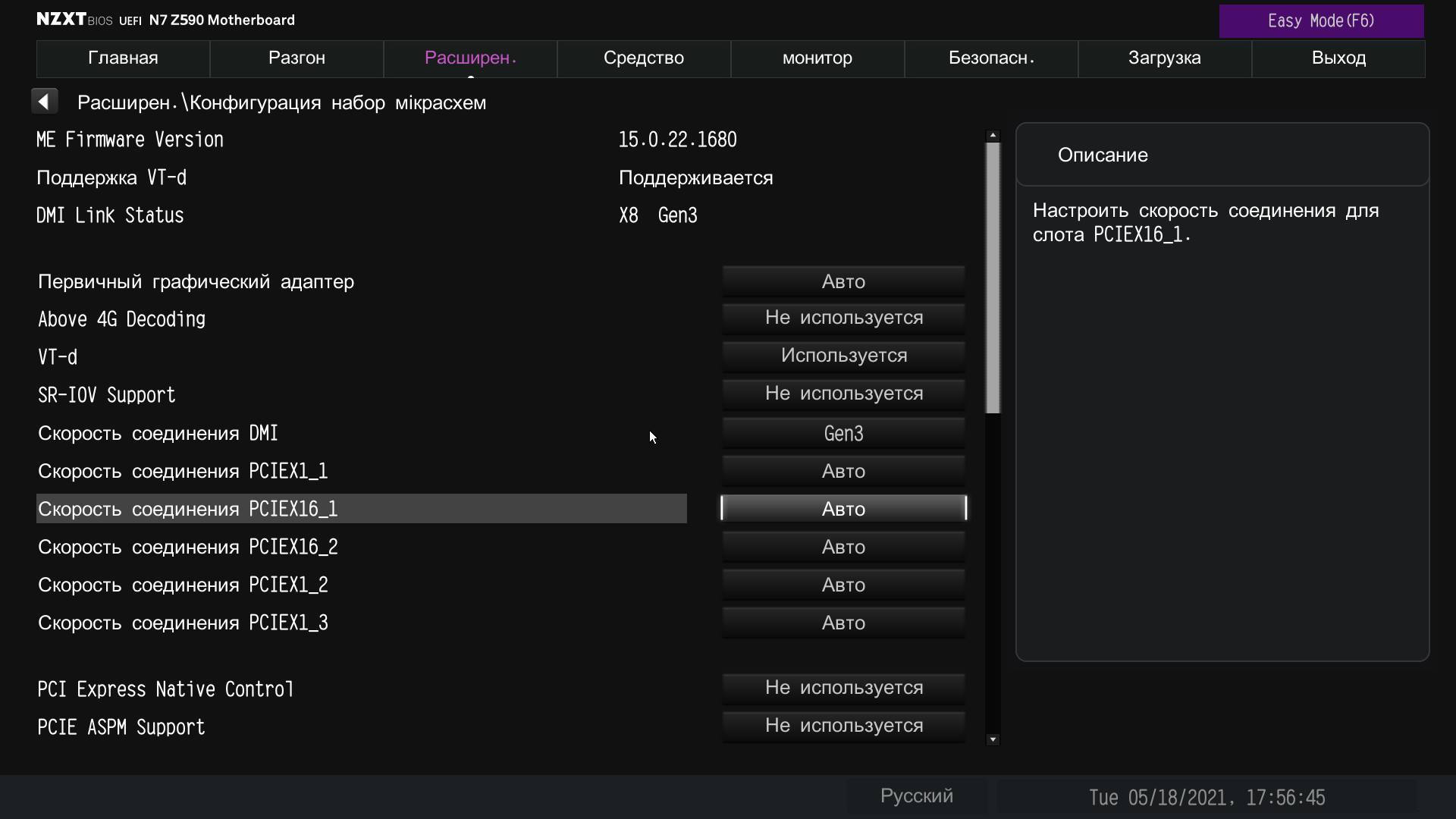

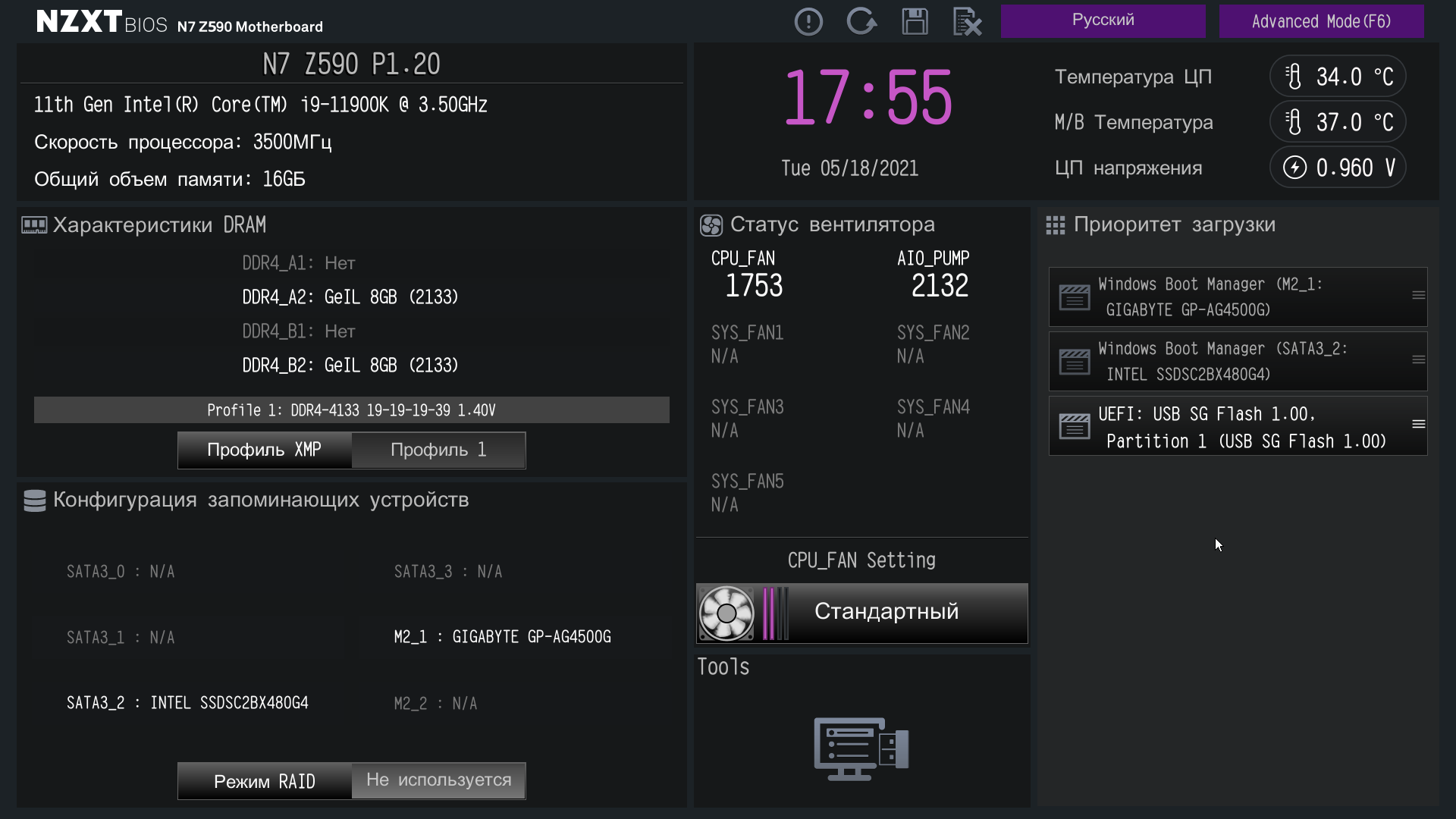

Настройки BIOS

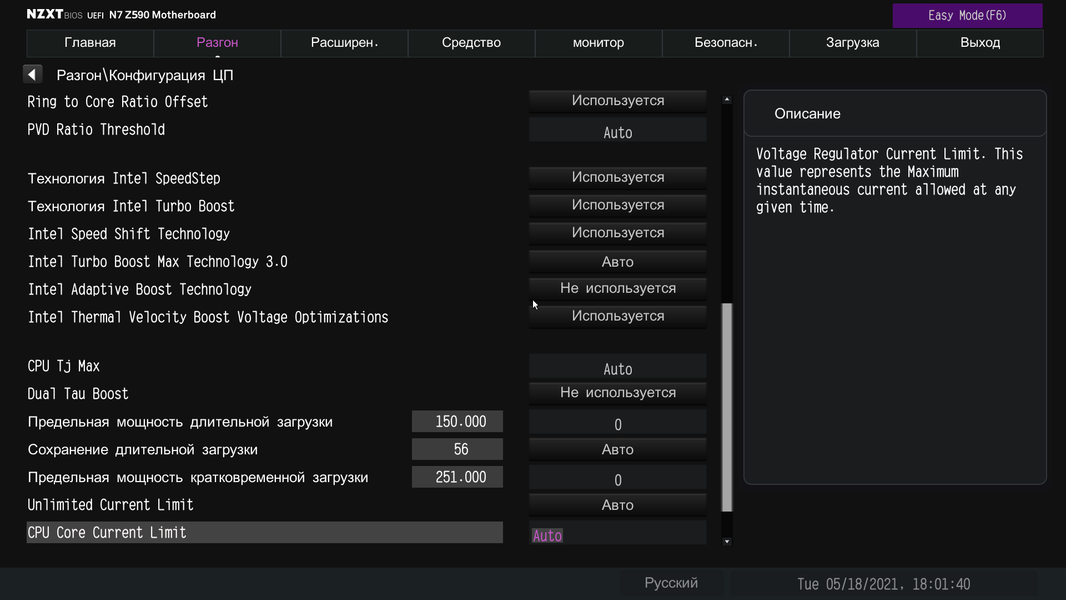

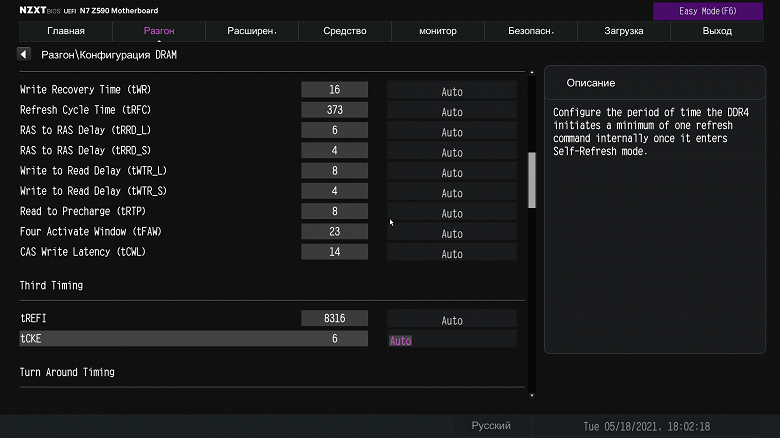

Что нам дают тонкости настроек в BIOS

Работоспособность (и разгон)

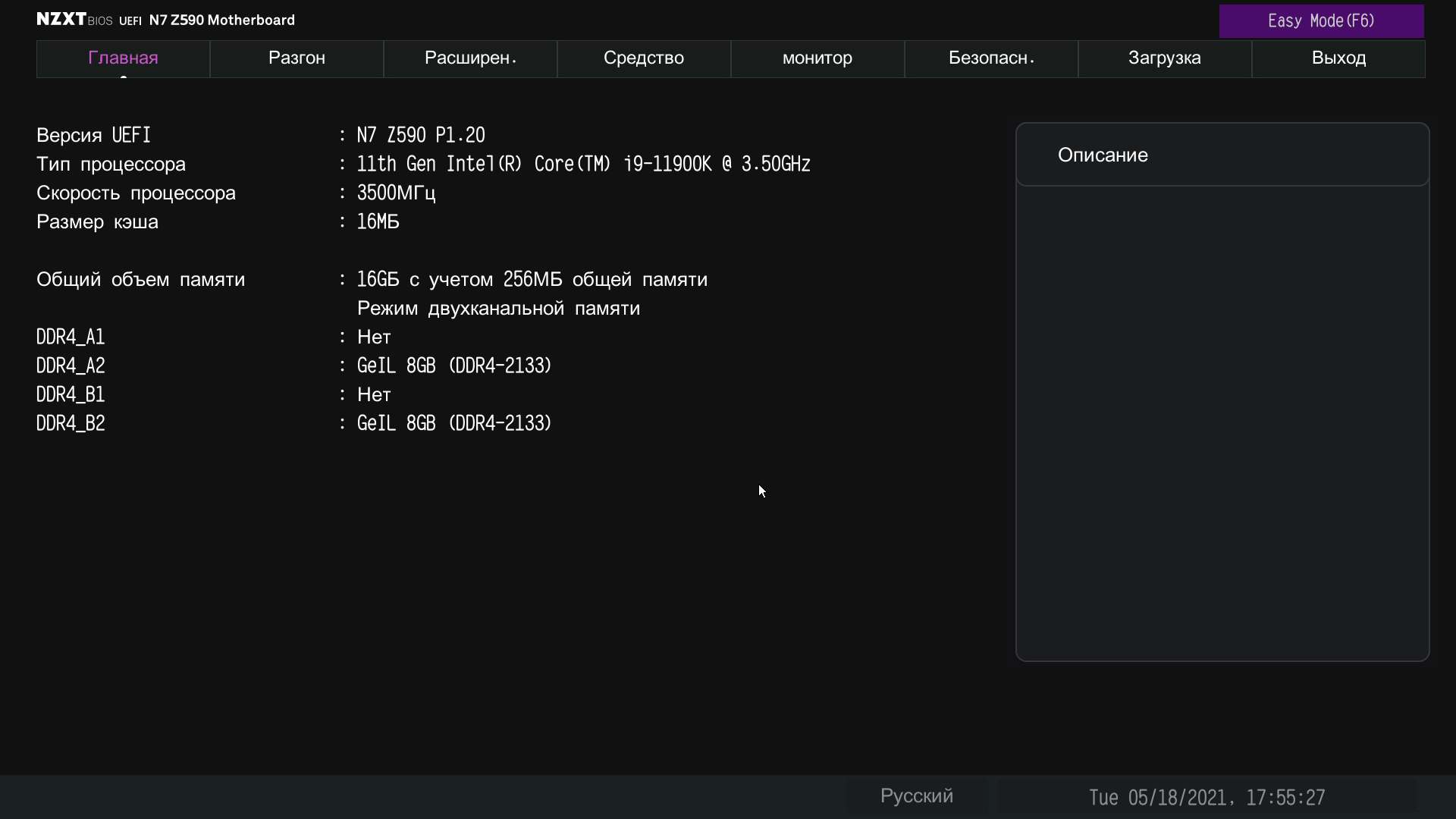

Конфигурация тестовой системы

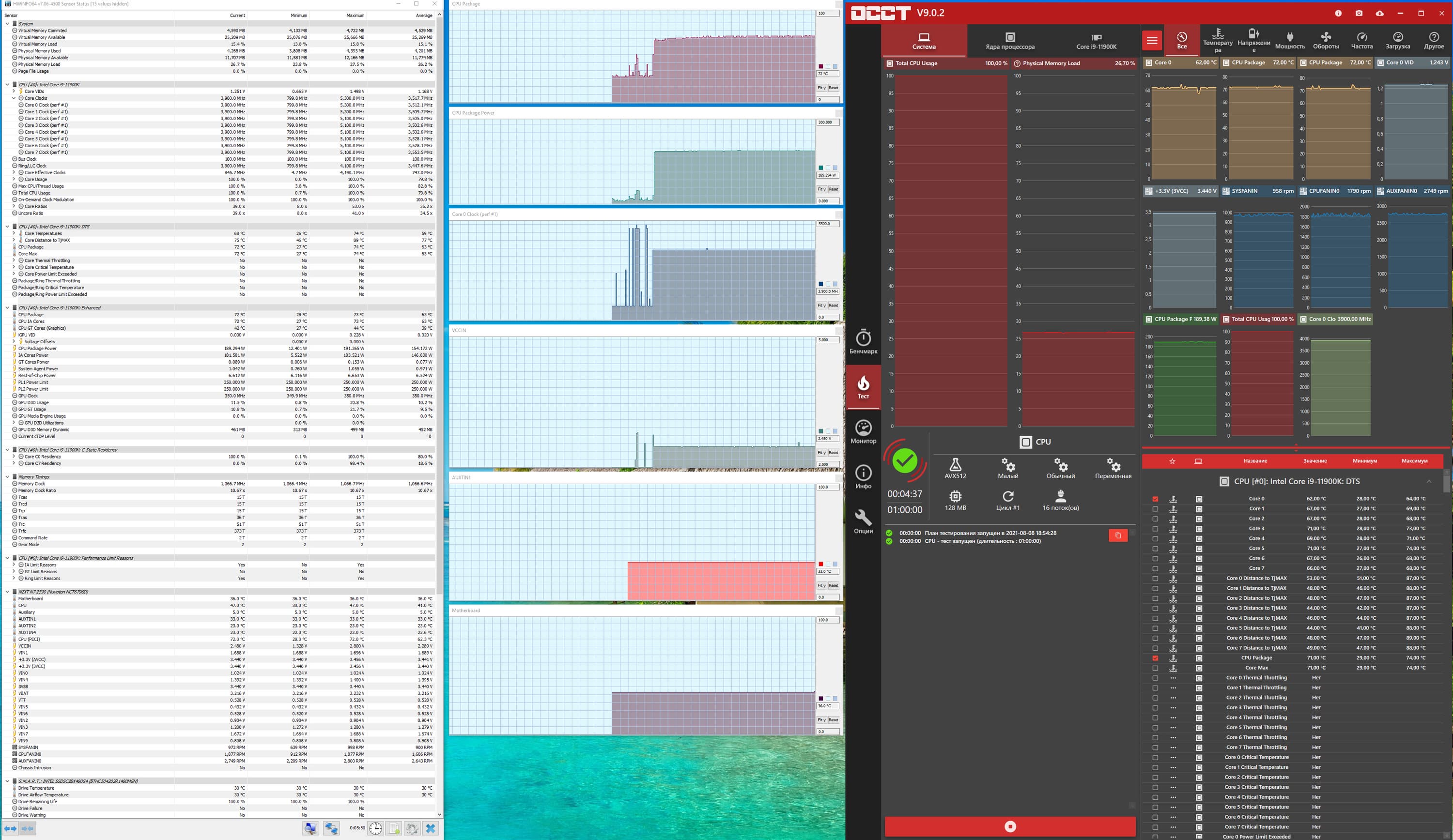

Запускаем все в режиме по умолчанию (Intel Adaptive TurboBoost включено!). При этом МСЕ работает, PL1 отключен, падения потребления нет. Но, как мы видим, частоты повышены крайне мало, 3,9 ГГц — это ни о чем, учитывая близость к базовым значениям. Но при этом одинаковая частота по всем ядрам: МСЕ активно. Не так давно я изучал матплату от ASRock с точно такой же системой питания (впрочем, уже всем должно быть понятно, что и данную материнку NZXT заказывает у ASRock), там разгон по умолчанию был выше 4,4 ГГц. Почему такое? — Вопрос к инженерам NZXT.

При этом все параметры работы держались в норме, необычных явлений не замечено. Максимальное потребление процессором достигло величины в 190 Вт. Процессор явно был далек от перегрева.

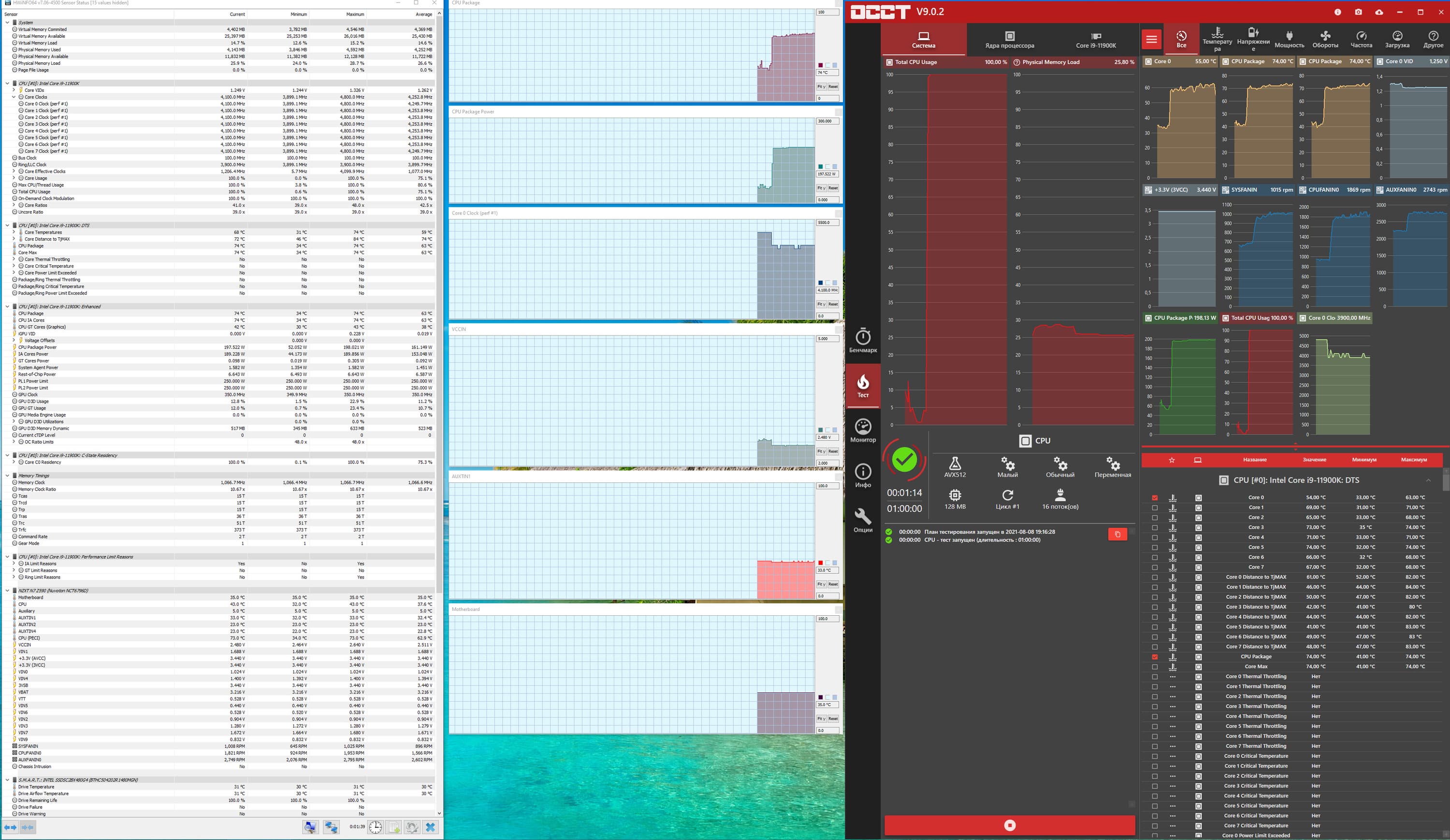

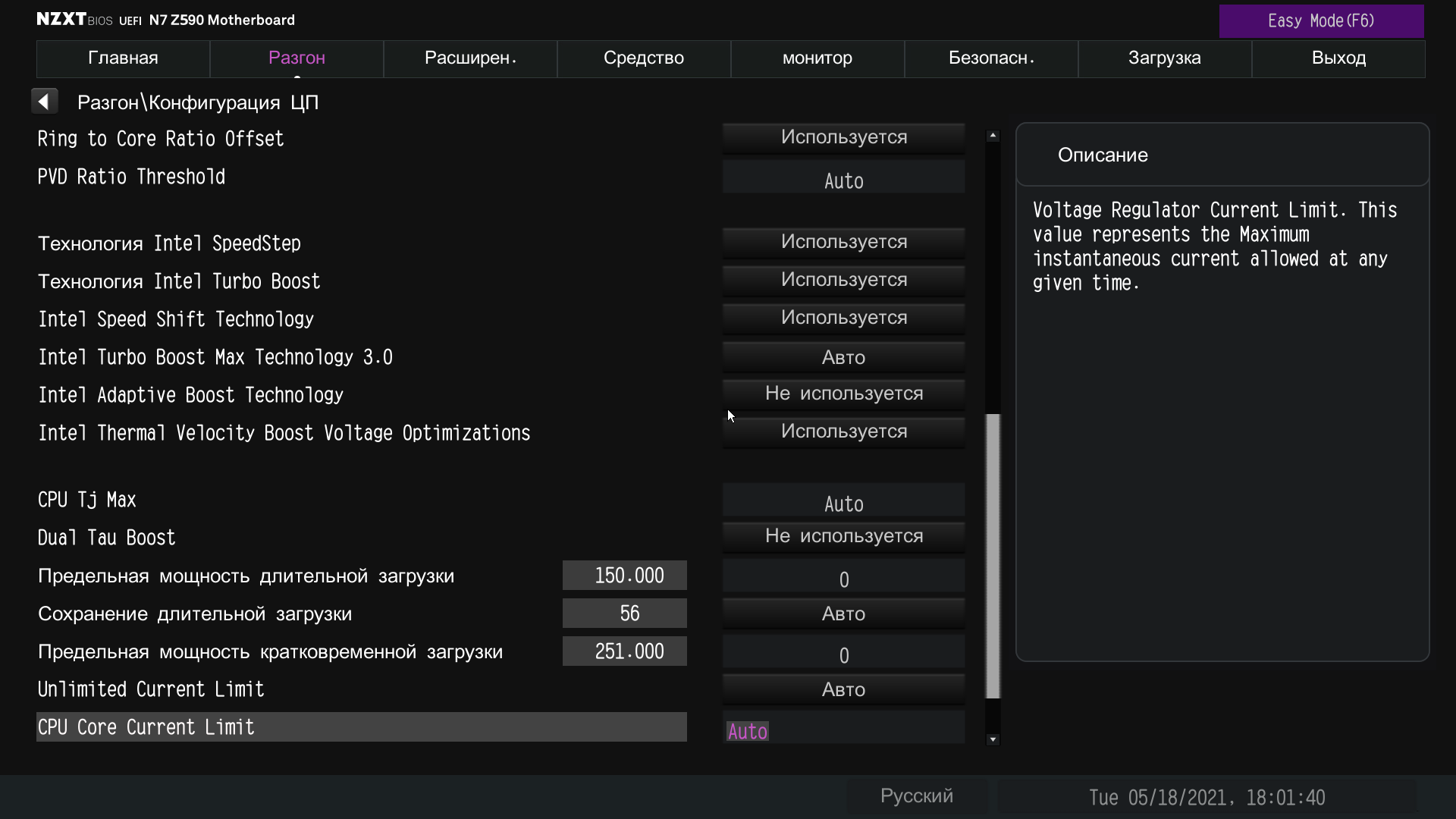

Вручную выключаем все PL в BIOS и там же выставляем 4,8 ГГц по всем ядрам.

Частота 4,8 ГГц продержалась пару секунд, и матплата сбросила ее до 4,1 ГГц. Что явно подтверждает мою догадку о лимите по разгону, заложенном в ПО материнки инженерами NZXT. Процессор явно может работать и на более высоких частотах, но увы. Это показатель того, что матплата — не для максимальных частот даже по меркам Turbo Boost от Intel. Система питания по умолчанию блокирует работу CPU на максимальных для него частотах, несмотря на отсутствие перегрева, и получаем работу всех ядер на 4,1 ГГц. Разумеется, все тесты прошли стабильно, проблем не было. Нагрев VRM и чипсета также оставались в норме.

Очевидно, что у этой платы (как и у среднебюджетных решений ASRock) явно жестко лимитирован оверклокинг согласно возможностям ее системы питания.

Выводы

Плата NZXT N7 Z590 рассчитана на тех, кому не требуются разгон и уникальные возможности. Это, скорее, середнячок, главное достоинство которого — нетипичный стильный дизайн, сочетающийся с фирменными корпусами NZXT и их же системами охлаждения.

Плата предлагает 21 порт USB, включая четыре USB 3.2 Gen2 (10 Гбит/с), один USB 3.2 Gen2×2 и восемь USB 3.2 Gen1! По данному показателю это настоящий топ. Также у нее 2 слота PCIe х16 (при этом только первый получает 16 линий PCIe от процессора, а второй работает только в режиме х4), 2 слота M.2 (один из которых работает с 11-м поколением процессоров Intel Core и поддерживает PCIe 4.0) и 4 порта SATA. Система питания способна обеспечить работу любых совместимых процессоров для нового сокета LGA1200, но без особого разгона. Плата имеет стильный черно-белый дизайн с возможностью подключения RGB/ARGB-устройств, дополненный 7 разъемами для подключения вентиляторов и помп. Стоит упомянуть проводной 2,5-гигабитный контроллер Ethernet и современный скоростной беспроводной сетевой контроллер.

К сожалению, на момент подготовки обзора плата еще не продавалась, поэтому мы можем лишь ориентировочно сказать, что она должна относиться к среднебюджетной категории. Нелишне напомнить, что технологии авторазгона Intel и AMD тщательно тестируют систему питания и выставляют максимально возможные частоты работы только на платах премиального уровня. Также напомним, что процессорам вроде Core i9-11900K даже для авторазгона нужны очень приличные СО.

Благодарим компанию NZXT
за предоставленную на тестирование плату

Также благодарим компанию Gigabyte Russia
и лично Евгения Лесикова
за предоставленный Gigabyte Aorus Gen4 SSD 500G для тестового стенда

Особо благодарим компанию Super Flower
за предоставление блока питания Super Flower Leadex Platinum 2000W
