Обзор материнской платы NZXT N7 B550 на чипсете AMD B550

Как известно, начале лета 2020 года (почти год назад) компания AMD предложила пользователям чипсет B550 как более дешевую и малогреющуюся альтернативу весьма горячему X570. Понятно, что B550 имеет собственную поддержку шины PCIe только версии 3.0 (когда как Х570 обеспечивает 4.0 по всей периферии, требующей PCIe-линий), также у B550 в целом меньше линий PCIe и USB-портов, поэтому название чипсета начинается не с «X» (или «Z» у Intel), а с одной из первых букв алфавита (функционал системных хабов растет от «А» до «Z»).

Разумеется, платы на Х570 никуда не пропали, они также предлагаются продавцами, просто теперь у потребителей имеется выбор: не всем требуется такое богатство периферии и системной шины, предлагаемое X570. Также очевидно, что на B550 никто не будет выпускать супер-флагманские решения, которые мы могли видеть на основе AMD X570 просто в силу урезанности функциональности B550. Тем не менее, мы уже встречали матплаты на B550 с отличным набором периферии (никто не мешает производителям плат использовать сторонние вспомогательные контроллеры портов для наращивания их ассортимента).

Также известен минус Х570 — это практически обязательное наличие вентилятора на хабе, а эти «лилипуты» подчас досаждают своими акустическими способностями, так что еще по этой причине вариант с В550 более интересен. Сейчас можно найти материнки на В550 по более-менее адекватным ценам, которые могут стать фаворитами для тех, кто хочет перейти на Ryzen 3000/5000.

Кстати, нынешний флагман Ryzen 9 5950X тоже вполне неплохо может эксплуатироваться в подобных матплатах, хотя, по логике его статуса, ему все же положена плата на Х570, но, подчеркну, что не всем нужно наличие PCIe 4.0 на всех линиях, к тому же и огромного количества портов может не требоваться, зато гарантированное отсутствие «жужжалки» на чипсете может порадовать. Поэтому мы все материнки на В550 обязательно тестируем с 5950Х для проверки их систем питания и готовности к полноценной поддержке такого монстра.

Компания NZXT хорошо известна на нашем рынке по своим системам охлаждения в первую очередь. Также ее корпуса получили тут популярность. Разумеется, ассортимент продукции компании много шире. И вот более года назад компания решила выйти на рынок системных плат, выпустив свою первую модель на Intel Z390 (тогда Z490 еще только планировался). У нас есть обзор этой материнки. И ему в эти дни исполнился ровно год. Учитывая, что у NZXT пока даже нет линеек, а всего лишь один вариант, плюс данный вариант — второй, то речь о флагманских или средних сериях не идет. Просто уникальный продукт, единственный на том или ином чипсете. Учитывая не менее уникальные дизайны, а также ценовые позиционирования, можно как N7 Z390, так и данную плату отнести формально к топовым.

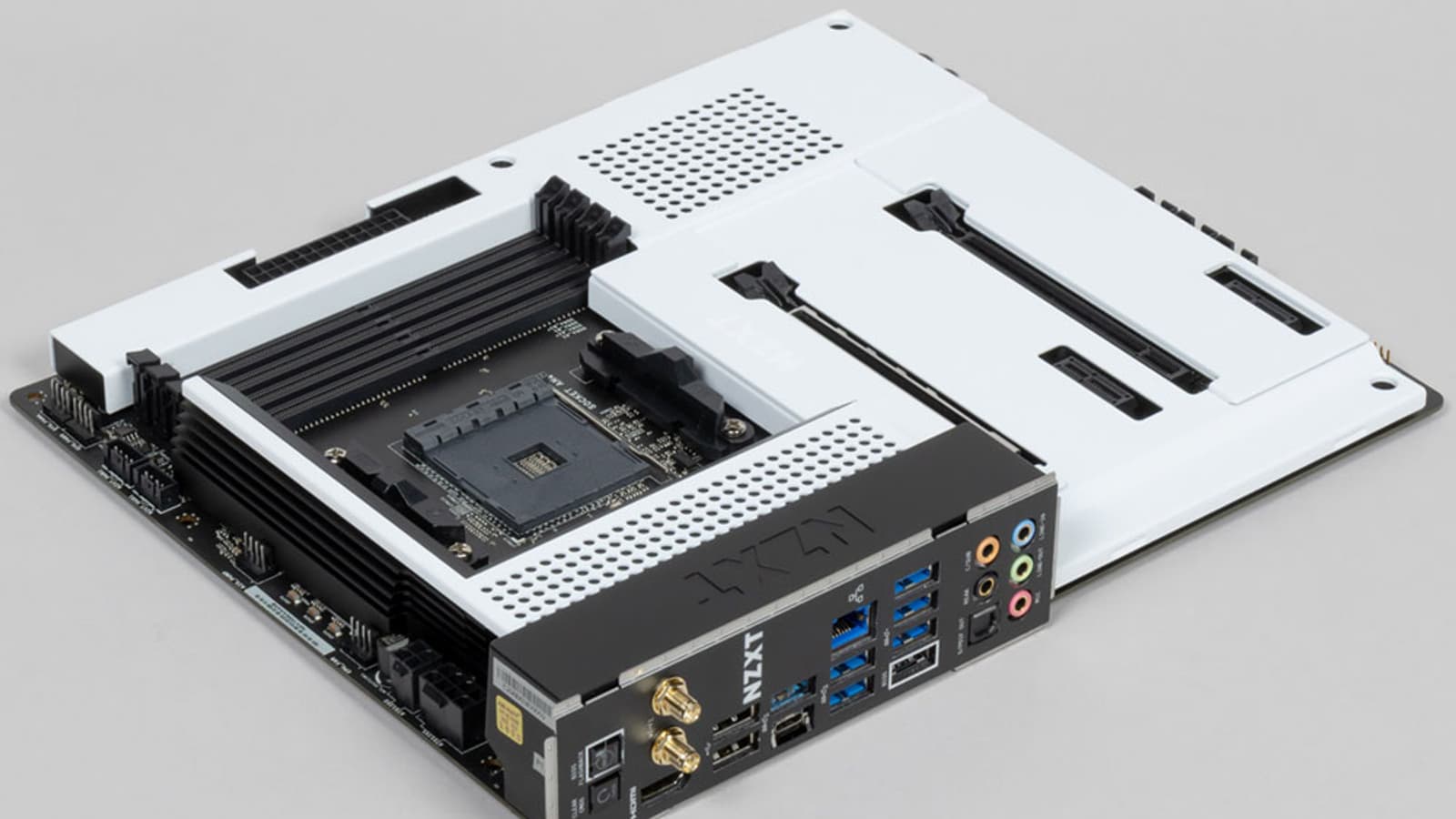

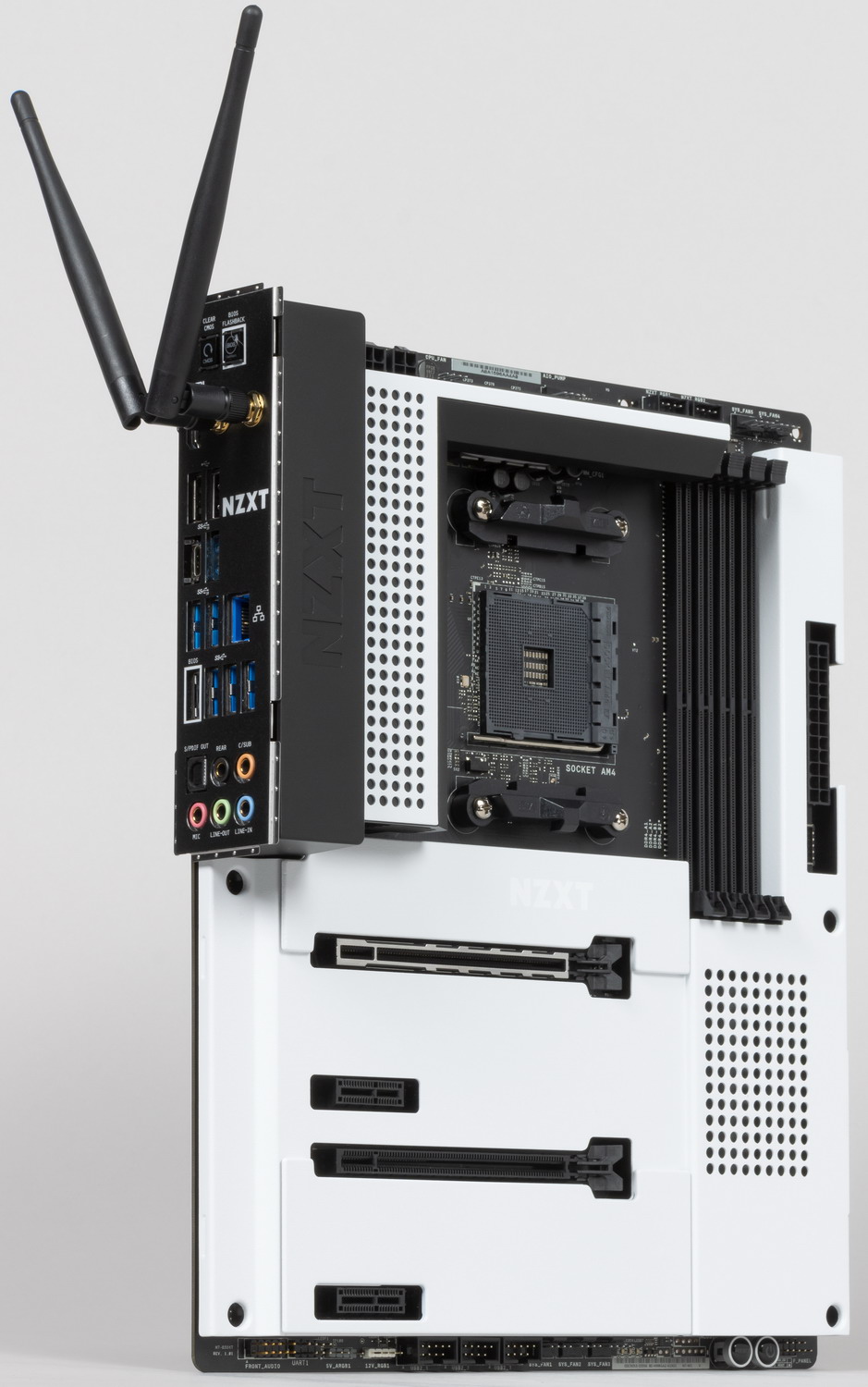

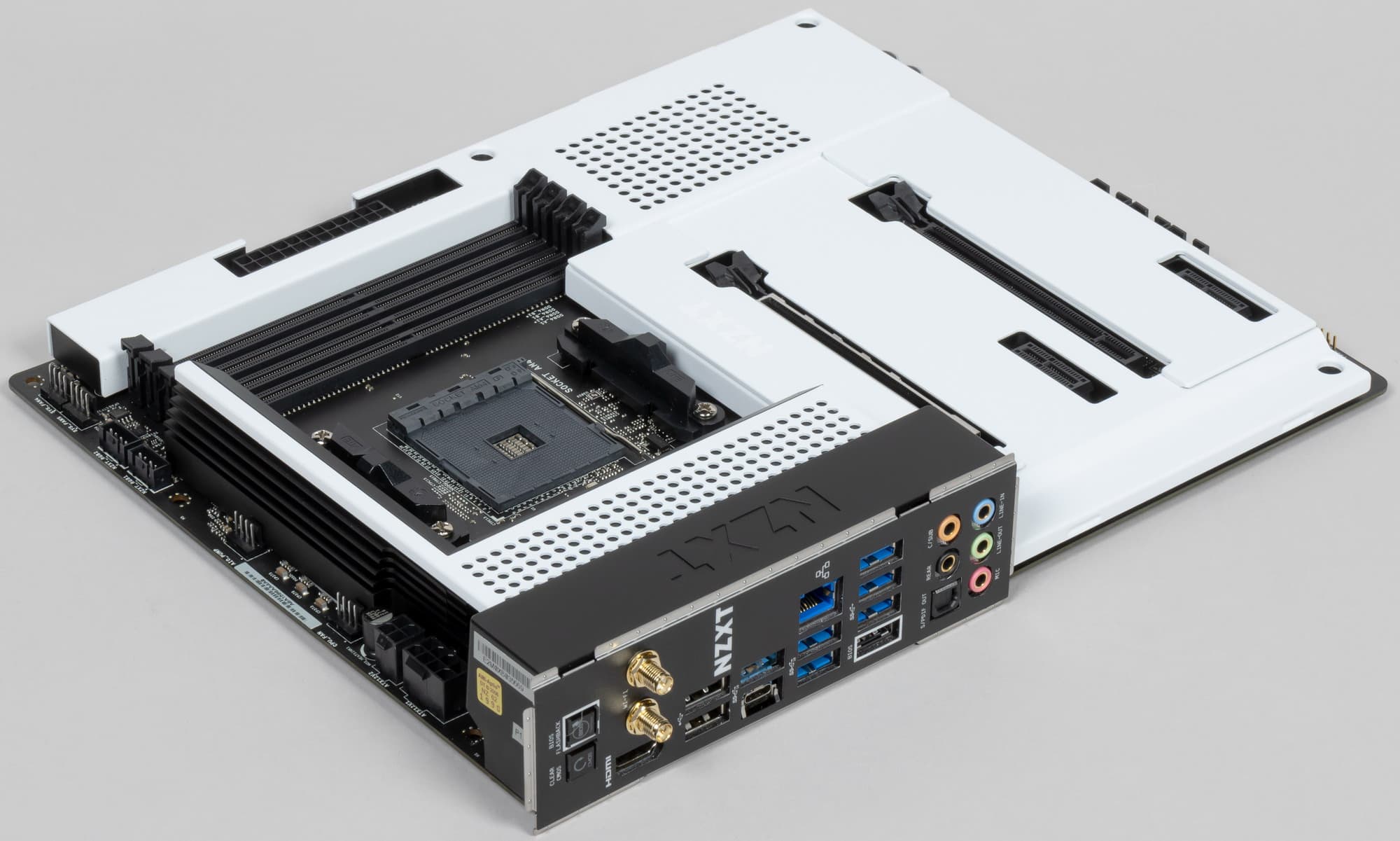

Так что, встречайте — NZXT N7 B550.

NZXT N7 B550 поставляется в обычной картонной коробке, которая в свою очередь упакована в фирменный супер. Внутри коробки есть традиционные отсеки: для самой материнской платы, и остального комплекта.

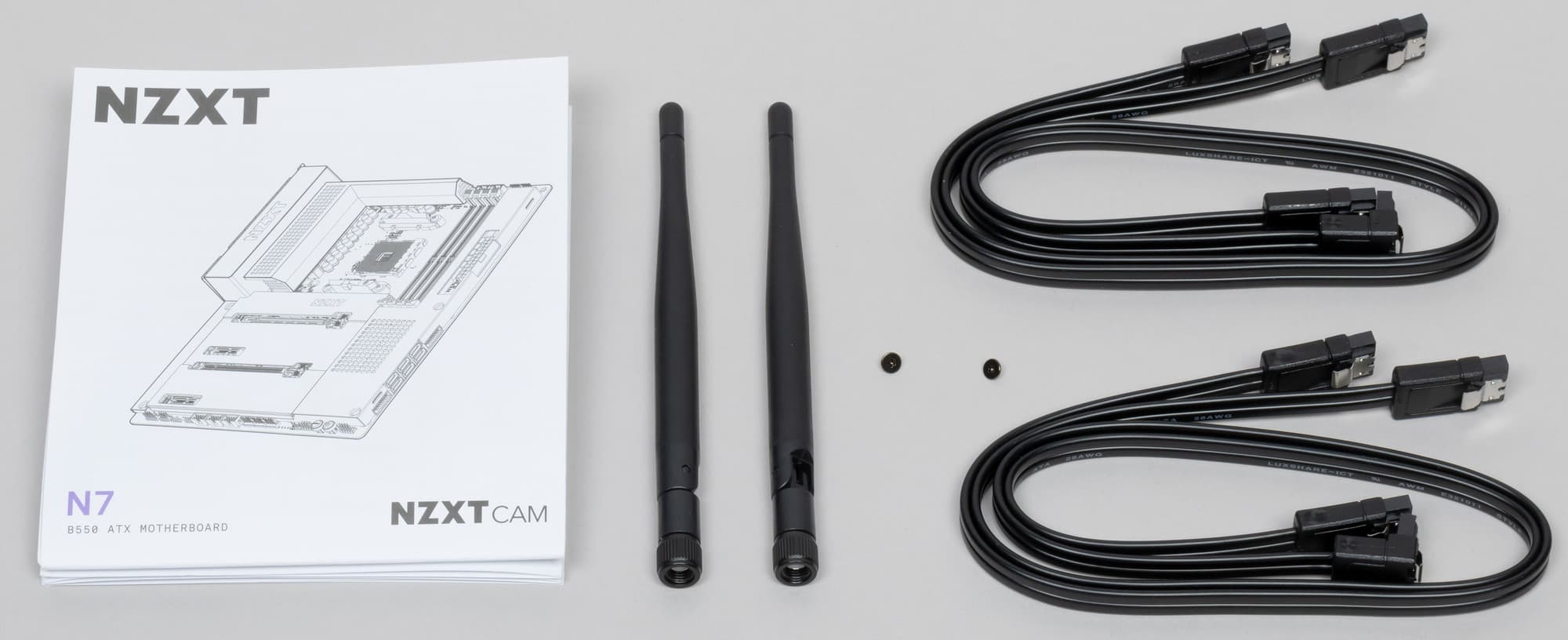

Комплект поставки минимален. Кроме традиционных элементов типа руководства пользователя и кабелей SATA (что уже много лет является обязательным набором ко всем материнкам), имеются: винтики для монтажа модулей M.2 и антенны для беспроводной связи.

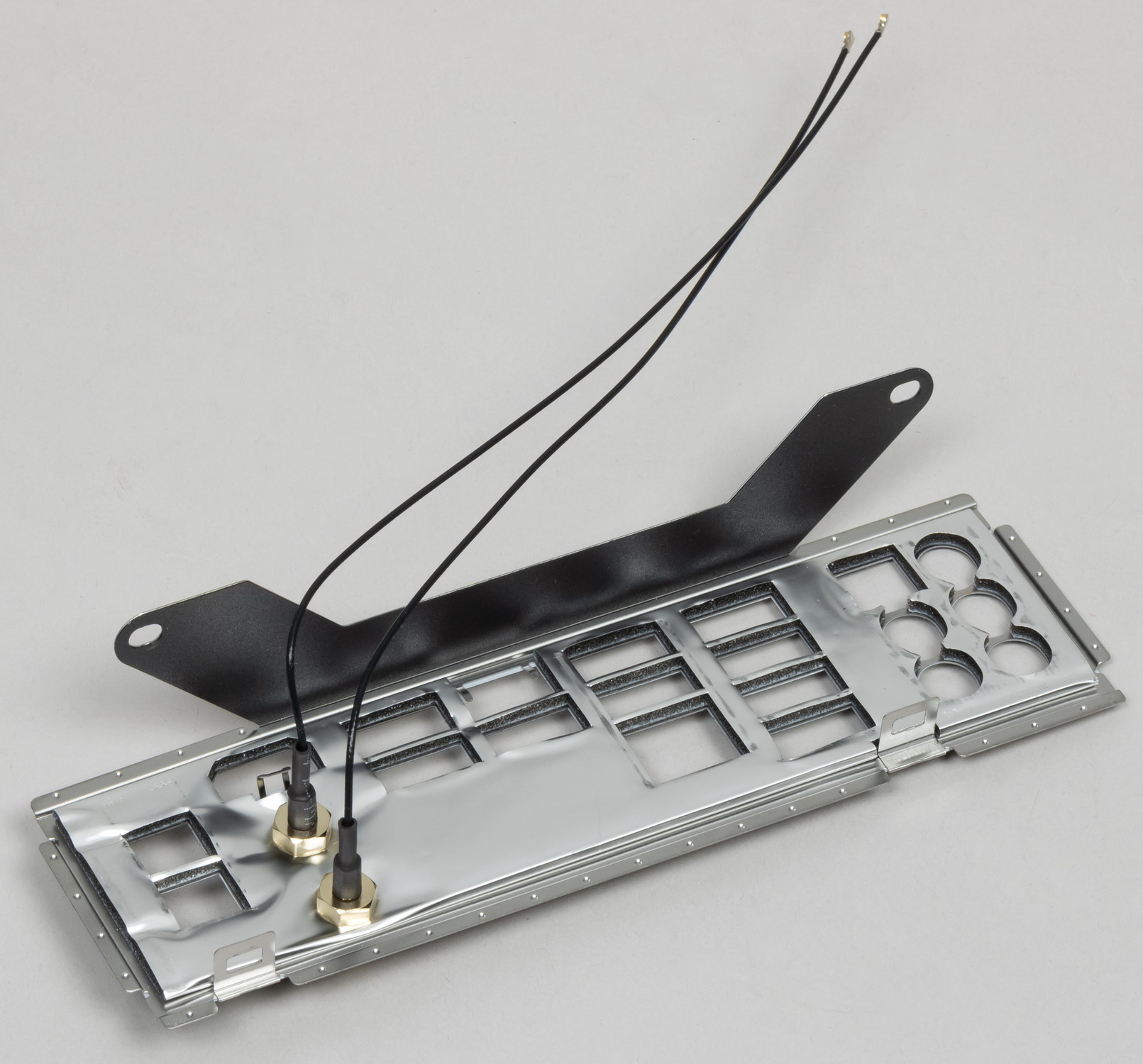

Стоит отметить, что «заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

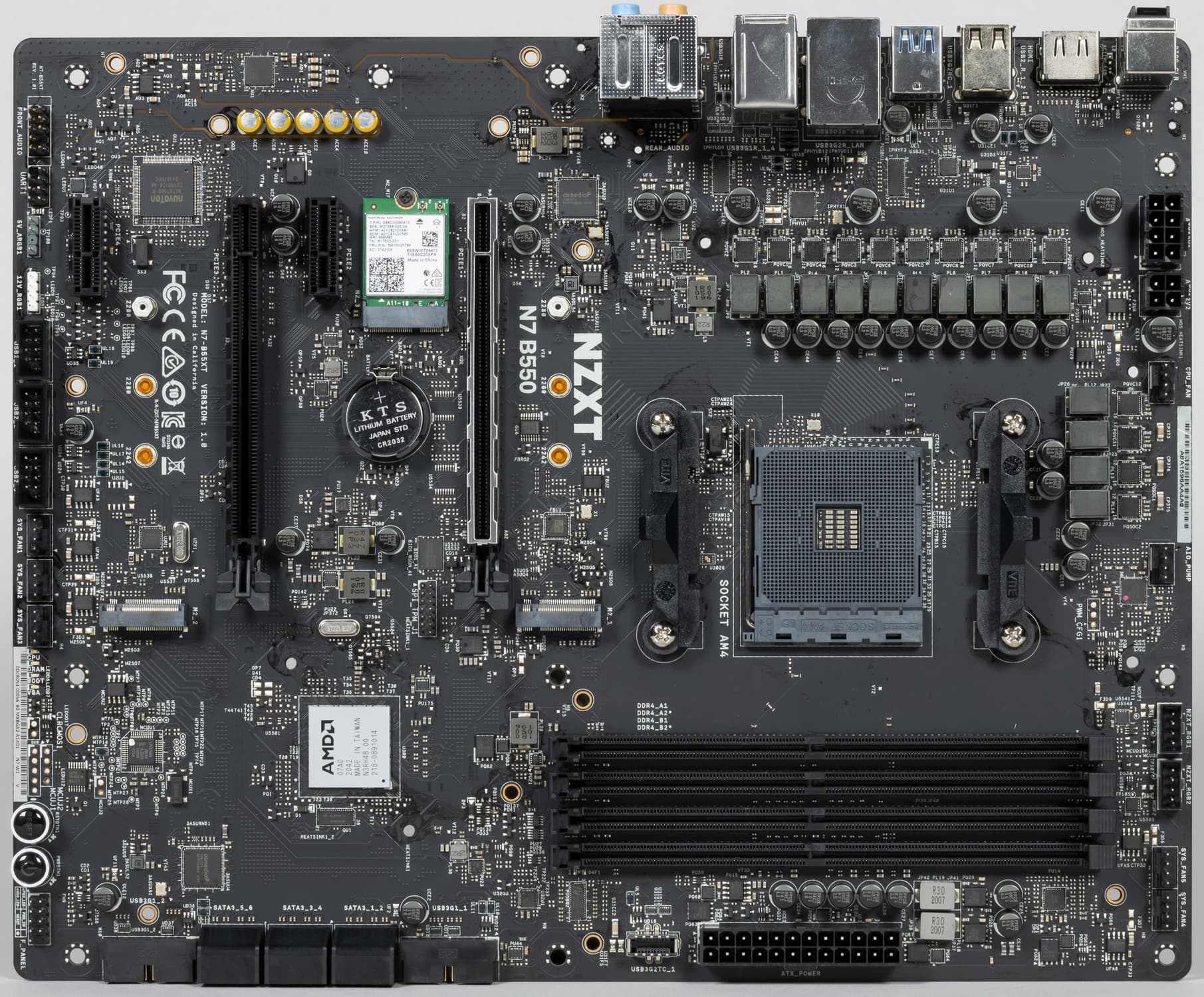

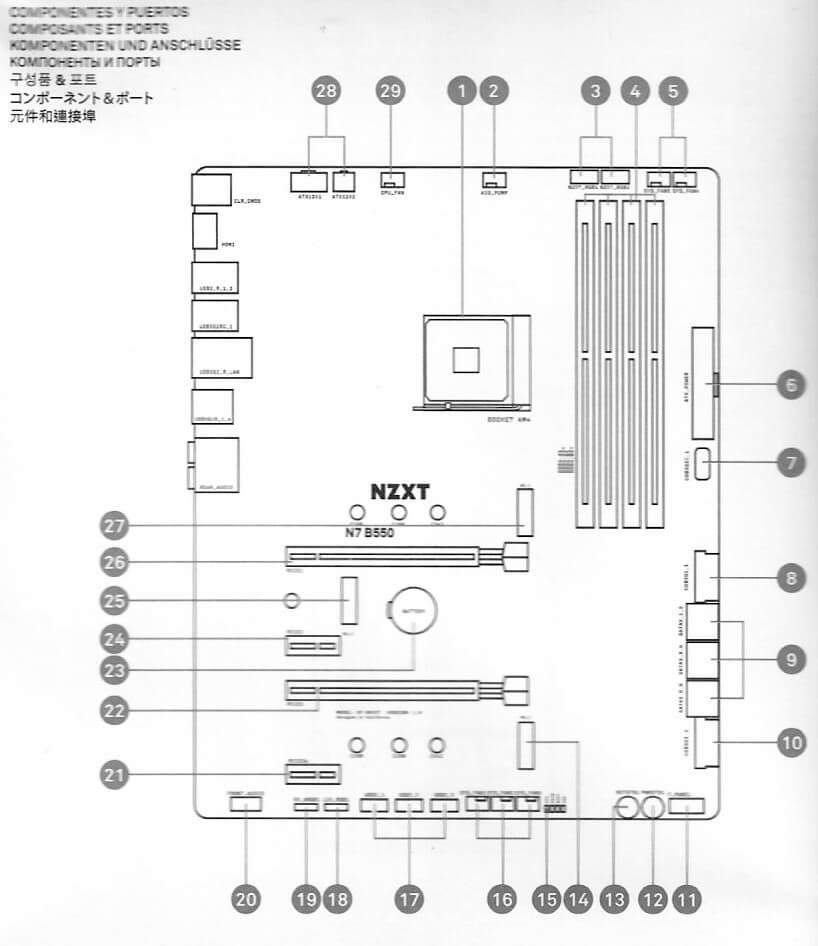

Форм-фактор

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата NZXT N7 B550 имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 10 монтажных отверстий для установки в корпус, однако реально можно использовать — 9 (10е скрыто декоративным «панцирем»).

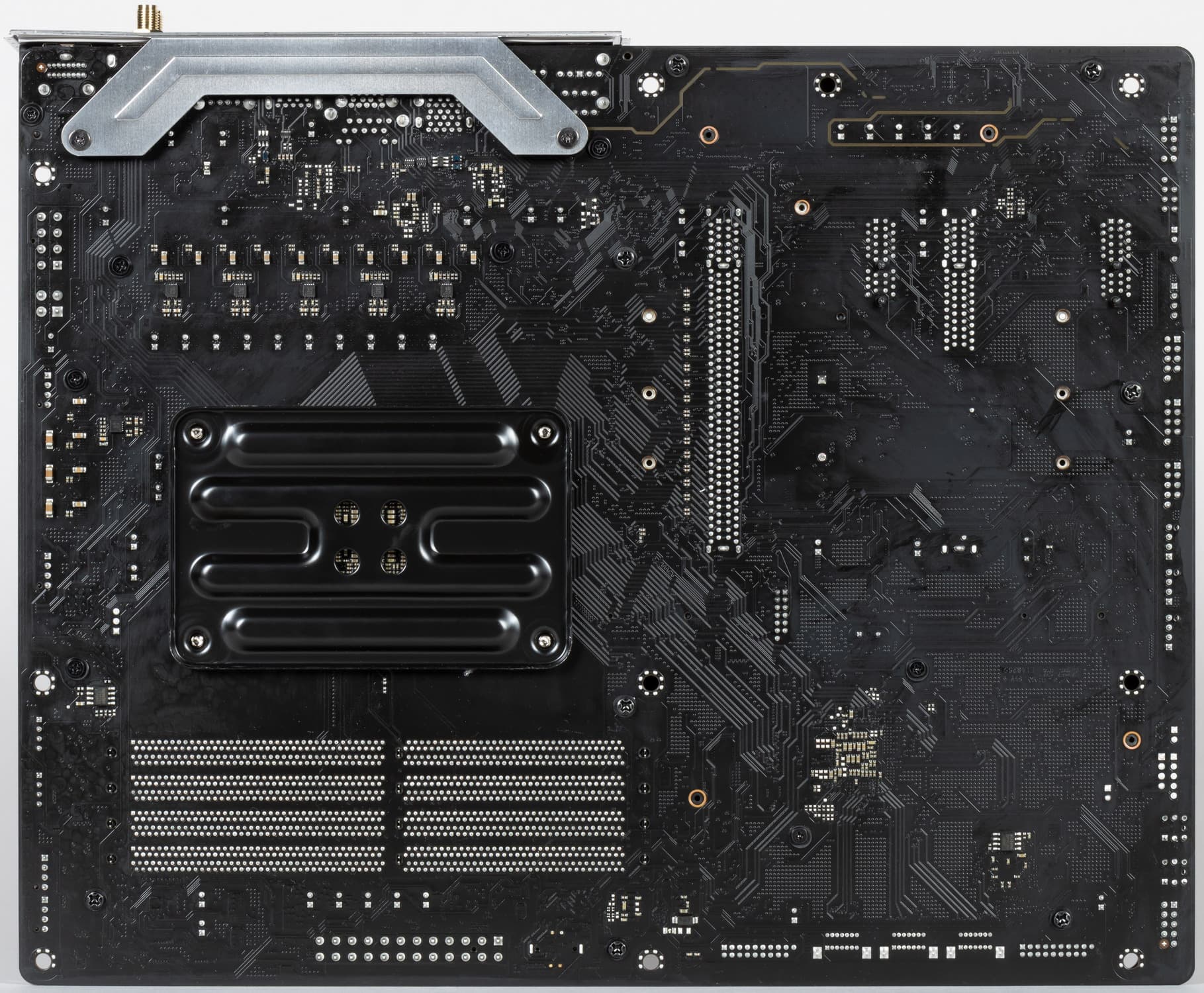

На оборотной стороне из элементов имеется только мелкая логика и удвоители фаз питания. Обработан текстолит стандартно: во всех точках пайки острые концы срезаны. Бэкплейта нет.

Технические характеристики

Традиционная таблица с перечнем функциональных особенностей.

Поддерживаемые процессоры AMD Ryzen 3000/4000/5000 (неофициально — все Ryzen)

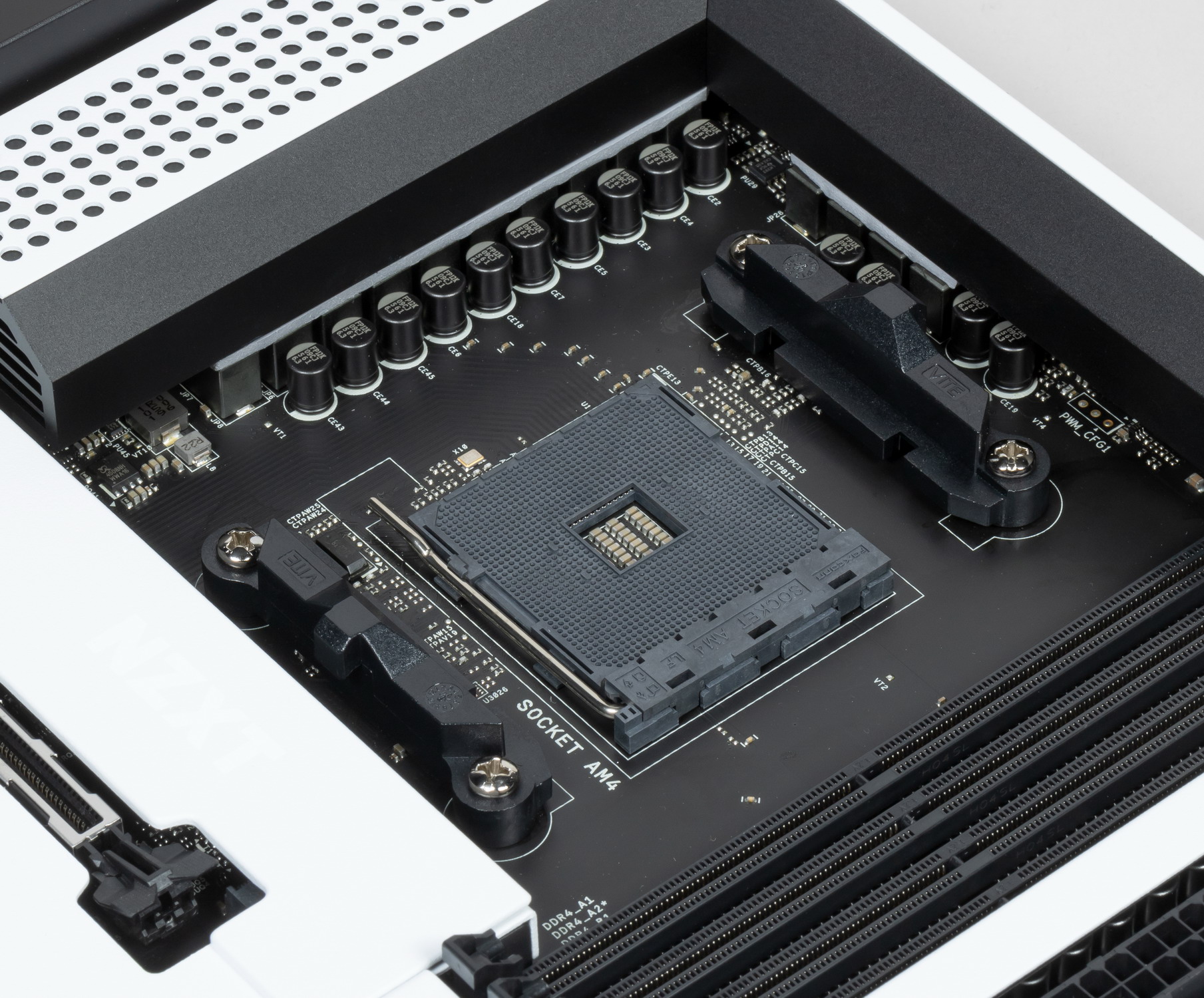

Процессорный разъем AM4

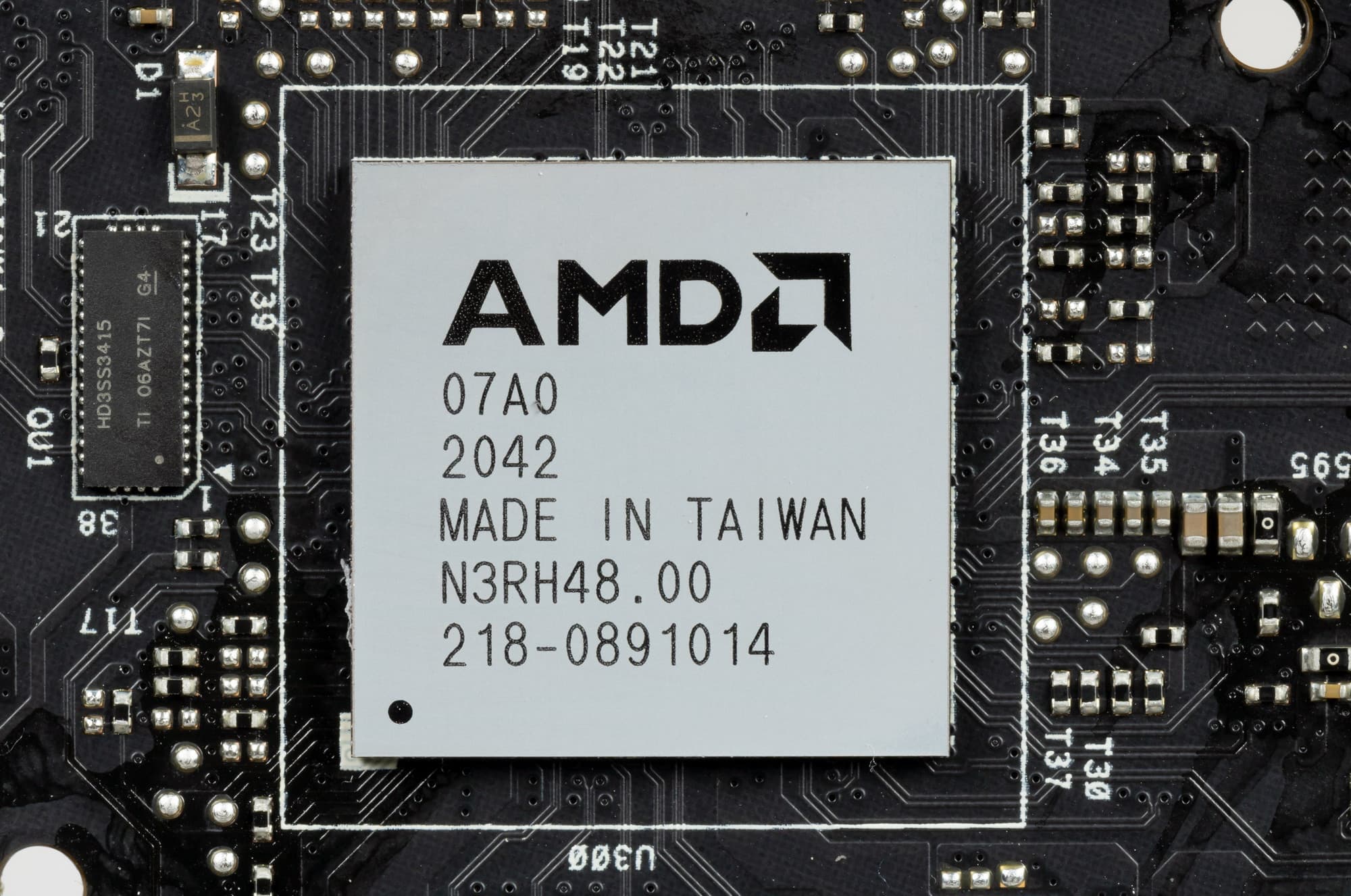

Чипсет AMD B550
Память 4 × DDR4, до 128 ГБ, до DDR4-4733 (XMP), два канала
Аудиоподсистема 1 × Realtek ALC1220 (7.1) + операционный усилитель NE5532P от Texas Instruments
Сетевые контроллеры 1 × Realtek RTL8125BG Ethernet 2,5 Гбит/с
1 × Intel Dual Band Wireless AX210NGW/CNVi (Wi-Fi 802.11a/b/g/n/ac/ax (2,4/5 ГГц) + Bluetooth 5.2)
Слоты расширения 1 × PCI Express 4.0 x16 (режим x16, (CrossFire))(CPU)
1 × PCI Express 3.0 x16 (режим x4/x2)(B550)
2 × PCI Express 3.0 x1 (B550)
Разъемы для накопителей 6 × SATA 6 Гбит/с (B550)
1 × M.2 (CPU, PCIe 4.0/3.0 x4/SATA для устройств формата 2242/2260/2280)
1 × M.2 (B550, PCIe 3.0 x4/SATA для устройств формата 2242/2260/2280)
USB-порты 4 × USB 2.0: 2 внутренних разъема на 4 порта (Genesys Logic GL852G)
2 × USB 2.0: 2 порта Type-A (черные) на задней панели (B550)
2 × USB 2.0: 1 внутренний разъем на 2 порта (B550)
2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (B550)
2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (ASM1074)
4 × USB 3.2 Gen1: 4 порта Type-A (синие) на задней панели (ASM1074)
1 × USB 3.2 Gen2: 1 внутренний разъем Type-C (B550)
3 × USB 3.2 Gen2: 3 порта Type-A (голубые) на задней панели (CPU)
1 × USB 3.2 Gen2: 1 порт Type-C на задней панели (CPU)
Разъемы на задней панели 1 × USB 3.2 Gen2 (Type-C)
3 × USB 3.2 Gen2 (Type-A)
4 × USB 3.2 Gen1 (Type-A)
2 × USB 2.0 (Type-A)
1 × RJ-45
5 аудиоразъемов типа миниджек
1 × оптический аудио S/PDIF
1 × HDMI 2.1
1 × кнопка сброса CMOS

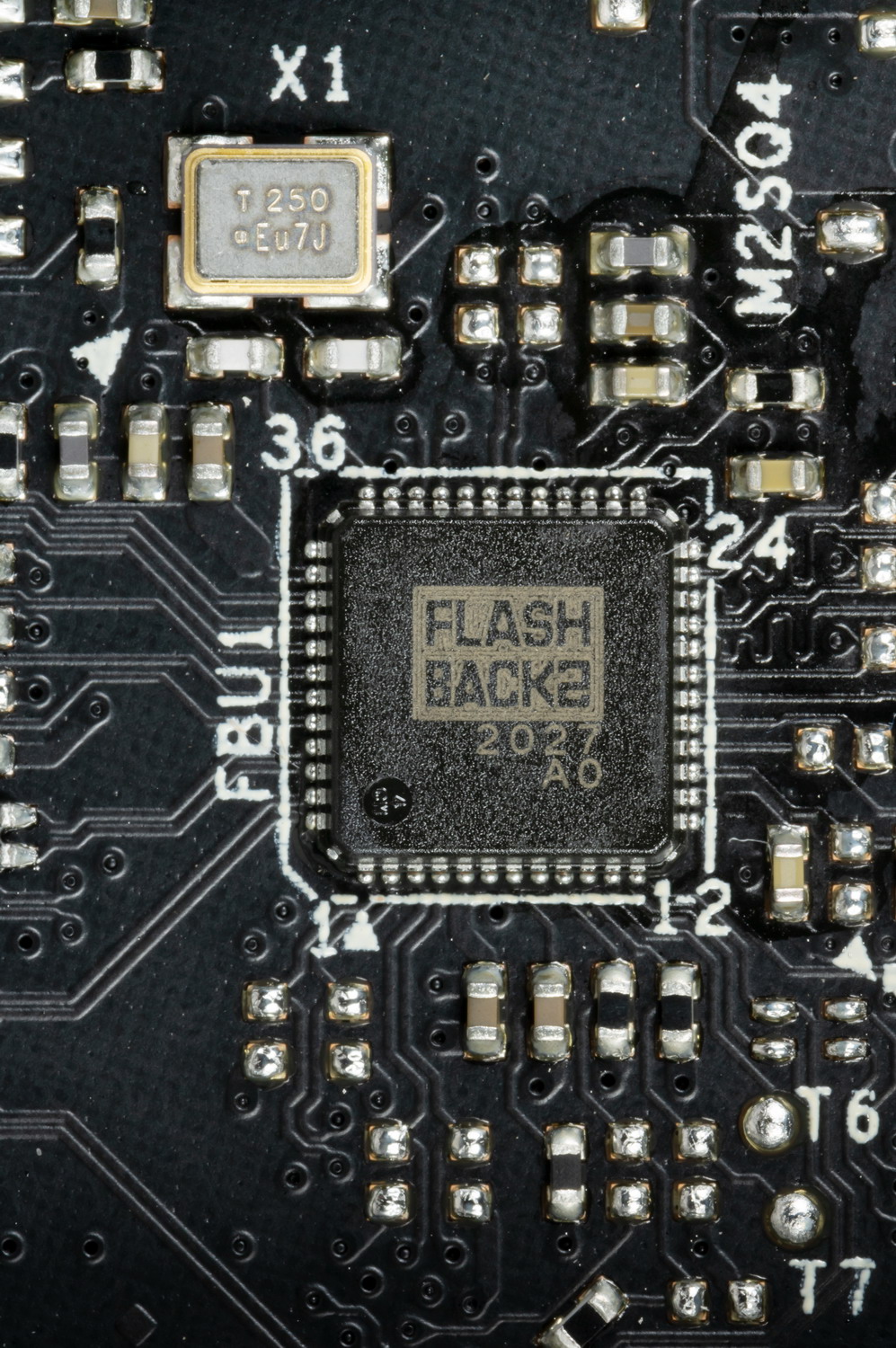

1 × кнопка Flash BIOS
Прочие внутренние элементы 24-контактный разъем питания ATX
1 8-контактный разъем питания EPS12V
1 4-контактный разъем питания EPS12V
1 слот M.2 (E-key) c адаптером беспроводных сетей
2 разъема для подключения 4 портов USB 3.2 Gen1
3 разъема для подключения 6 портов USB 2.0

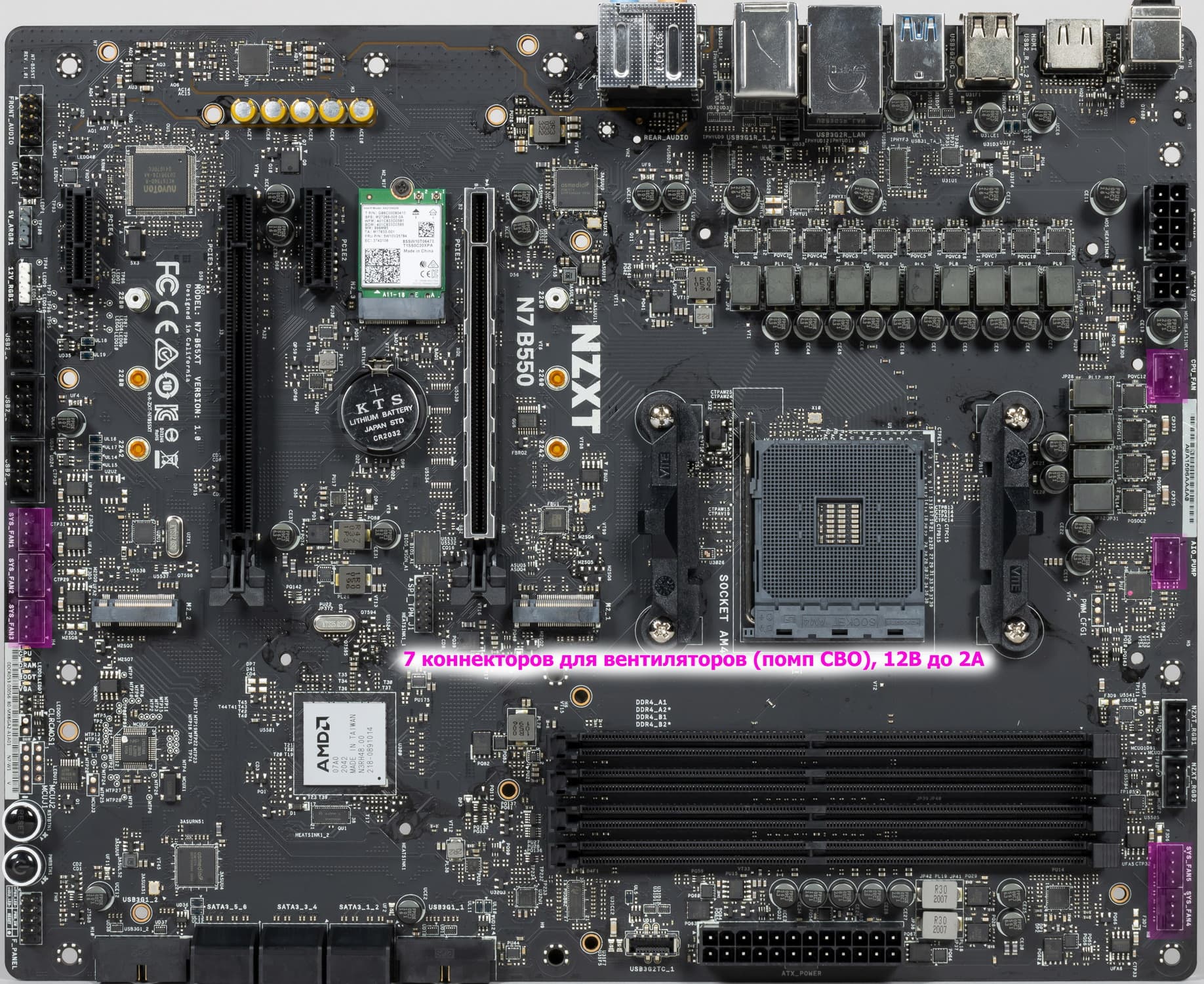

7 разъемов для подключения 4-контактных вентиляторов и помп ЖСО
1 разъем для подключения неадресуемой RGB-ленты
1 разъем для подключения адресуемой ARGB-ленты
2 разъема для подключения подсветки от NZXT
1 разъем аудио для передней панели корпуса

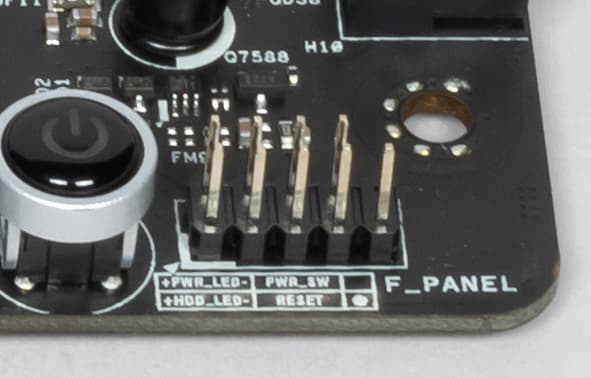

2 разъема для подключения управления с передней панели корпуса
Форм-фактор ATX (305×244 мм)
Розничные предложения на момент подготовки обзора плата еще не продавалась в рознице

Основная функциональность: чипсет, процессор, память

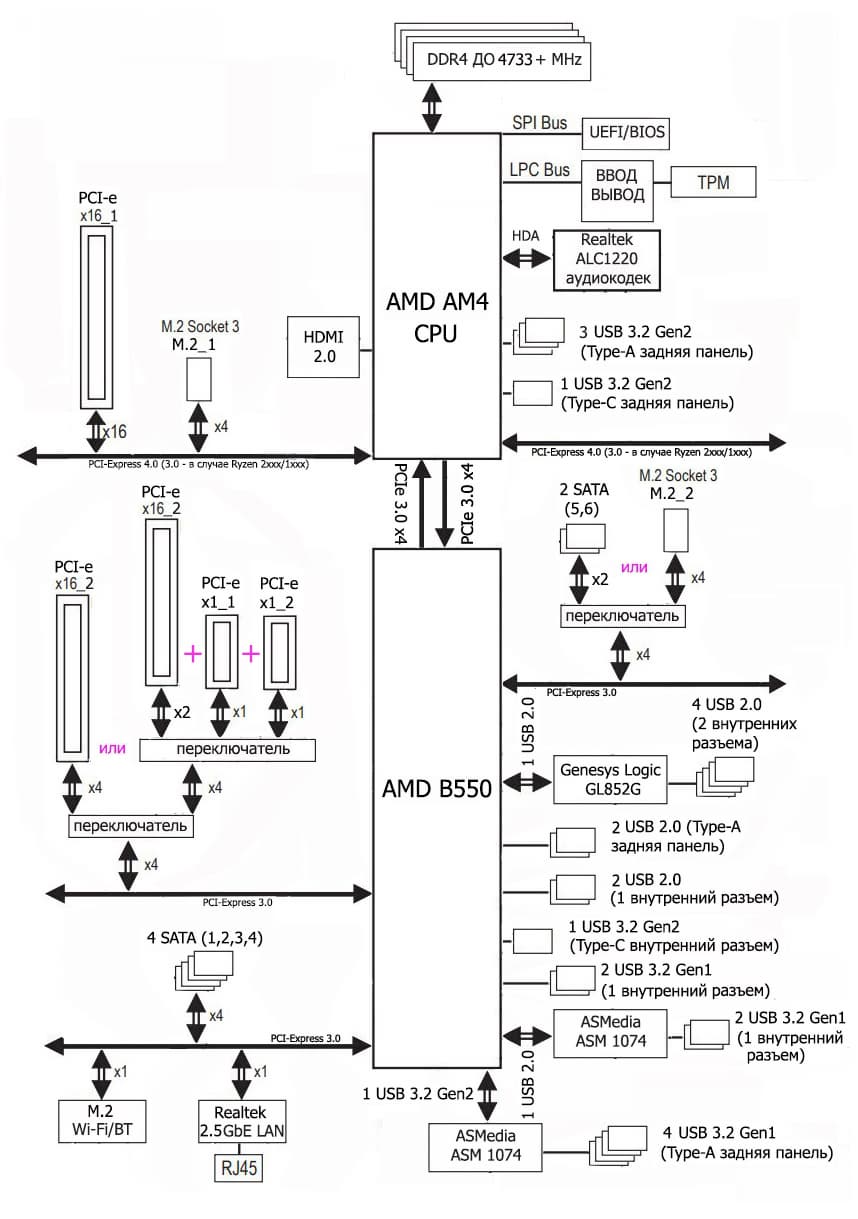

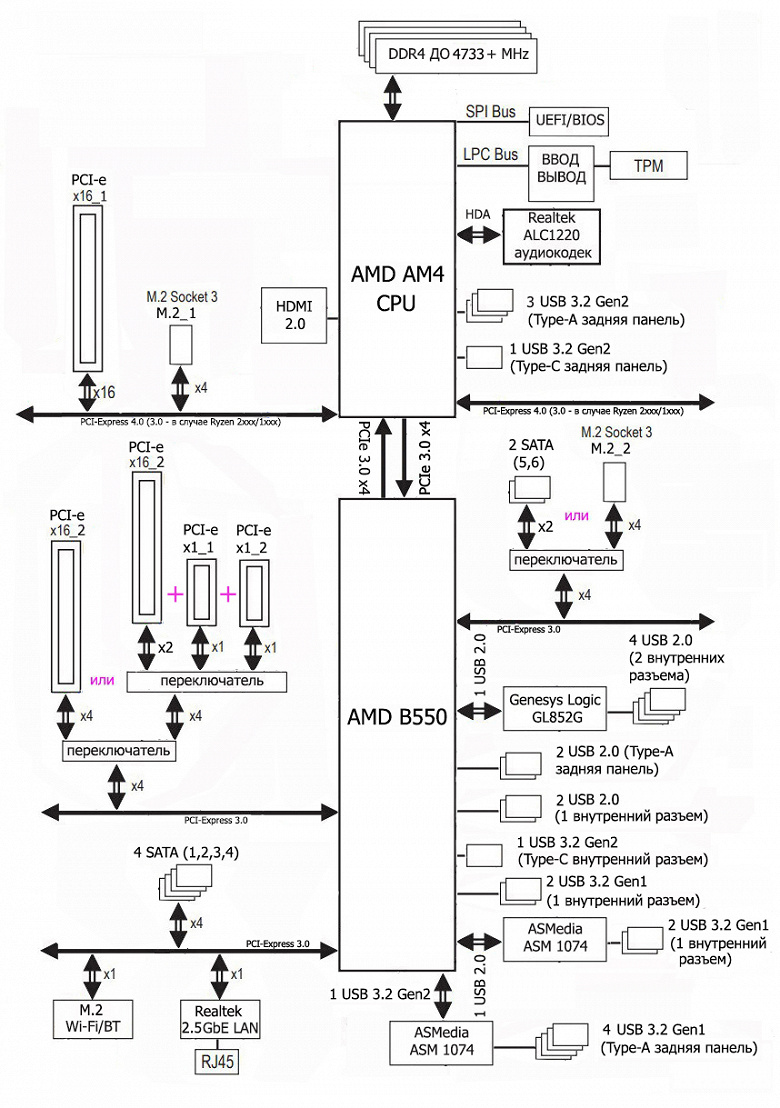

Схема работы связки чипсет+процессор.

Процессоры Ryzen 3000/5000 суммарно имеют 24 линии ввода-вывода (включая PCIe 4.0). 4 линии (в данном случае превращаясь в PCIe 3.0) идут на связь с чипсетом B550. Еще 16 линий — это PCIe слоты для видеокарт. Осталось 4 линии: они могут конфигурироваться производителями материнских плат на выбор (либо-либо):

  • работа одного NVMe накопителя х4 (высокоскоростной PCI-E 4.0)
  • два SATA-порта по х1 + 1 порт NVMe x2
  • два порта NVMe x2

Также процессоры Ryzen 3000/5000 имеют встроенные 4 порта USB 3.2 Gen2.

В свою очередь чипсет B550 поддерживает в сумме 18 линий PCIe 3.0. Из них опять же 4 нужны для связи с CPU. Осталось 14 линий ввода-вывода, из которых 4 заняты портами SATA, а остальные 10 линий могут свободно конфигурироваться. Понятно, что скорее всего будет дефицит линий PCIe для размещения всей нужной периферии, и придется делить ресурсы.

Также B550 поддерживает 2 порта USB 3.2 Gen2, 2 порта USB 3.2 Gen1, 6 портов USB 2.0.

Таким образом в сумме от тандема B550+Ryzen 3000/5000 мы получаем:

  • 16 PCIe 4.0 линий для видеокарт (от процессора);
  • 4 PCIe 4.0 линий от процессора + 10 PCIe 3.0 линий от чипсета, которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
  • 4 порта SATA 6Гбит/с (от чипсета);
  • 6 портов USB 3.2 Gen2 (4 от процессора, 2 от чипсета);
  • 2 порта USB 3.2 Gen1 от чипсета;
  • 6 портов USB 2.0 (от чипсета).

Итого: 14 портов USB, 4 порта SATA, 14 свободных PCIe линий.

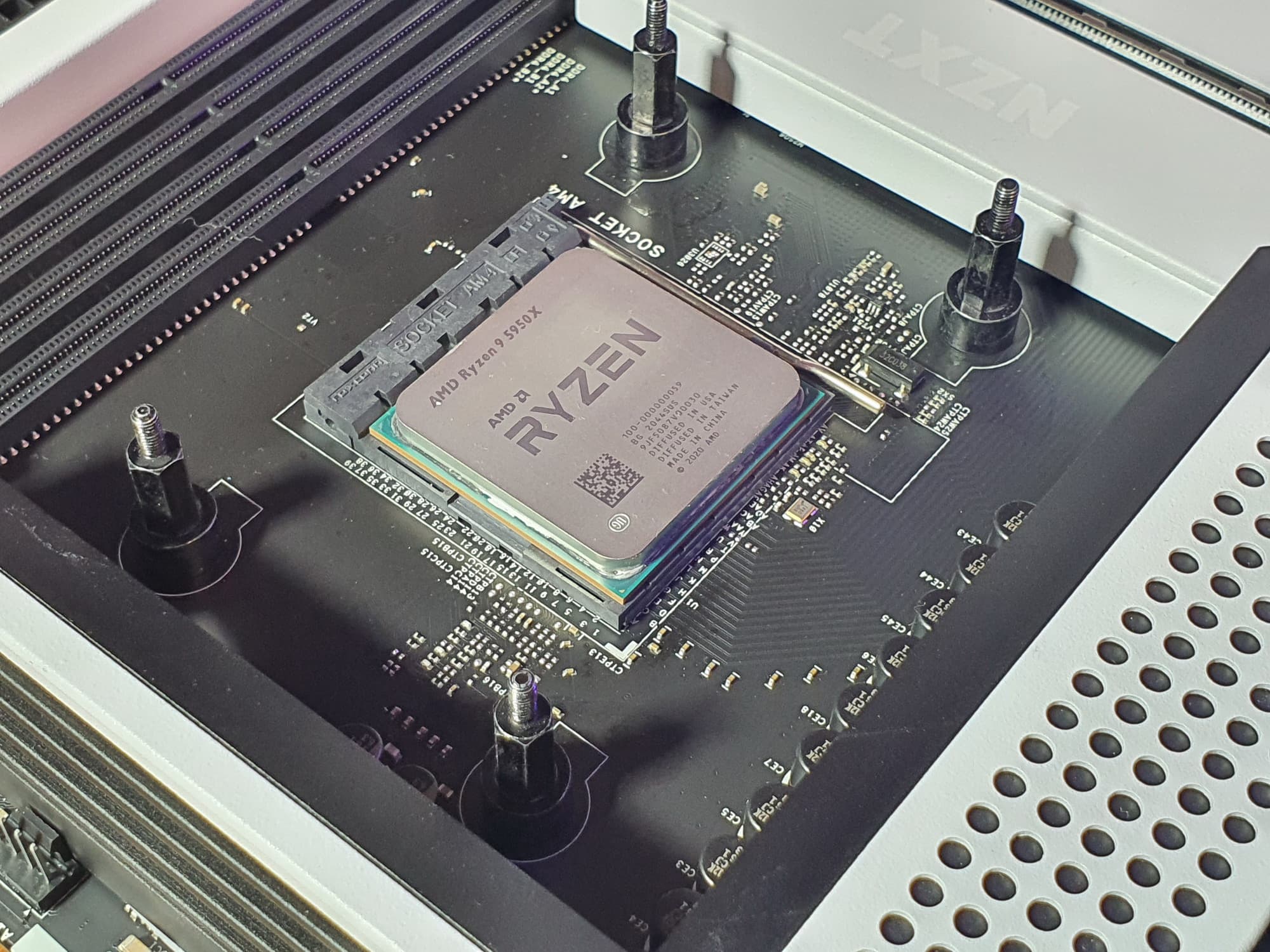

Еще раз надо напомнить, что NZXT N7 B550 поддерживает процессоры AMD Ryzen всех поколений, выполненные под разъем (сокет) AM4 (официально только Ryzen 3000/5000).

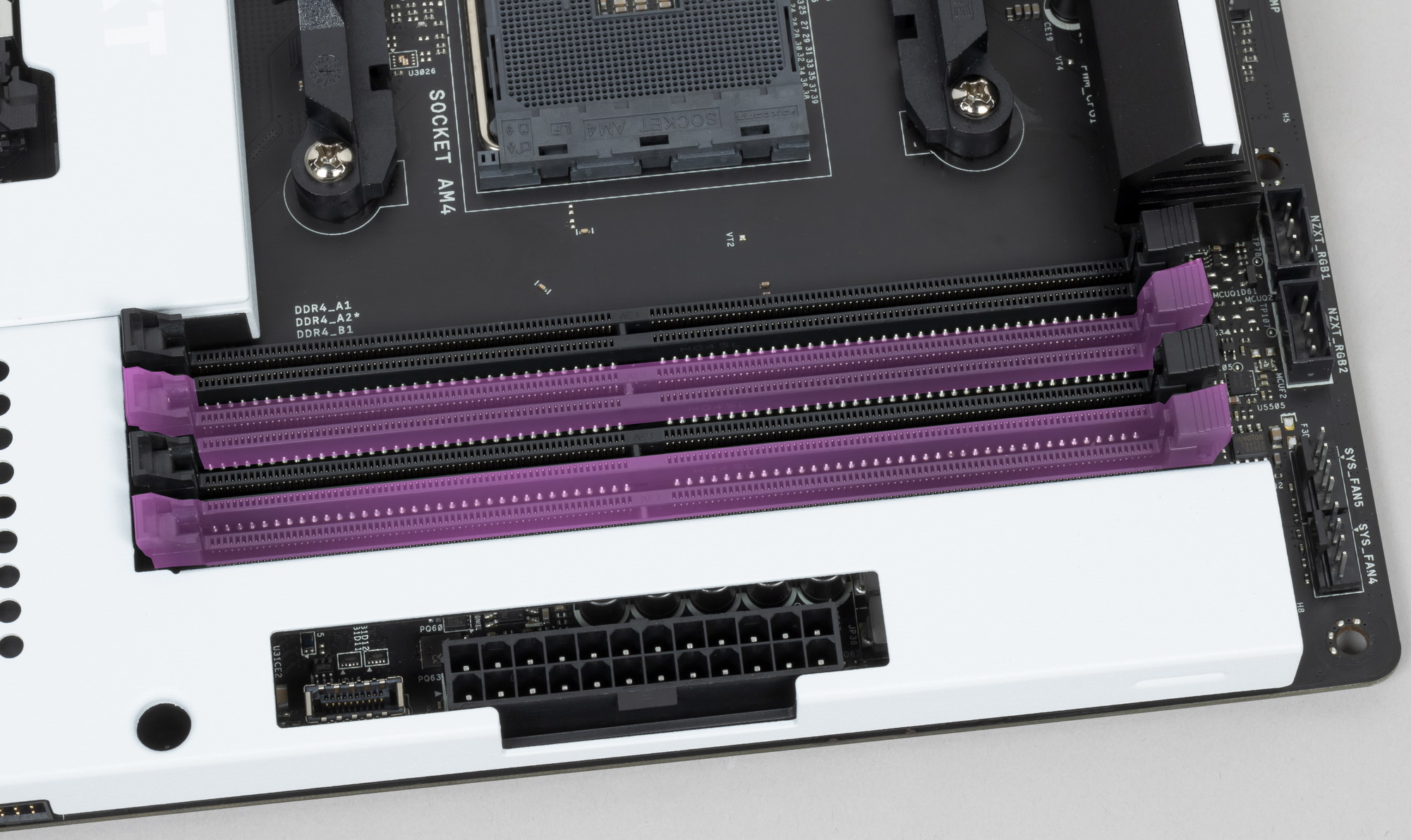

Для установки модулей памяти на плате имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2). Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 128 ГБ (при использовании UDIMM последнего поколения по 32 ГБ). Разумеется, поддерживаются профили XMP.

Слоты DIMM не имеют металлической окантовки, которая препятствует деформации слотов и печатной платы при установке модулей памяти и защищает от электромагнитных помех.

Периферийная функциональность: PCIe, SATA, разные «прибамбасы»

Выше мы изучили потенциальные возможности тандема B550+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

Итак, кроме USB-портов, к которым мы подойдем позже, чипсет B550 обладает 14 PCIe линиями (плюс 4 линии на аплинк с процессором). Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что из-за дефицита PCIe линий некоторые элементы периферии делят их, и потому использовать одновременно нельзя: для этих целей у материнской платы существуют мультиплексоры):

  • Переключатель: или порты SATA_5/6 (2 линии), или слот M.2_2 (4 линии): максимум 4 линии;
  • Переключатель: или слот PCIe x16_2 (2 линии)) + слот PCIe x1_1 (1 линия) + слот PCIe x1_2 (1 линия), или слот PCIe x16_2 в режиме PCIe x4: максимум 4 линии;
  • Realtek RTL8125BG (Ethernet 2,5Gb/s) (1 линия);
  • Слот M.2 (key E) для адаптера беспроводных сетей (1 линия);
  • 4 порта SATA_1,2,3,4 (4 линии)

14 линий PCIe оказались занятыми. Замечу особо, что всего у платы 6 портов SATA, а штатно от чипсета распределено всего 4 таких порта. Остальные два порта SATA используют свободные PCIe линии (в данном случае они делятся между портами SATA 5/6 и слотом M.2_2).

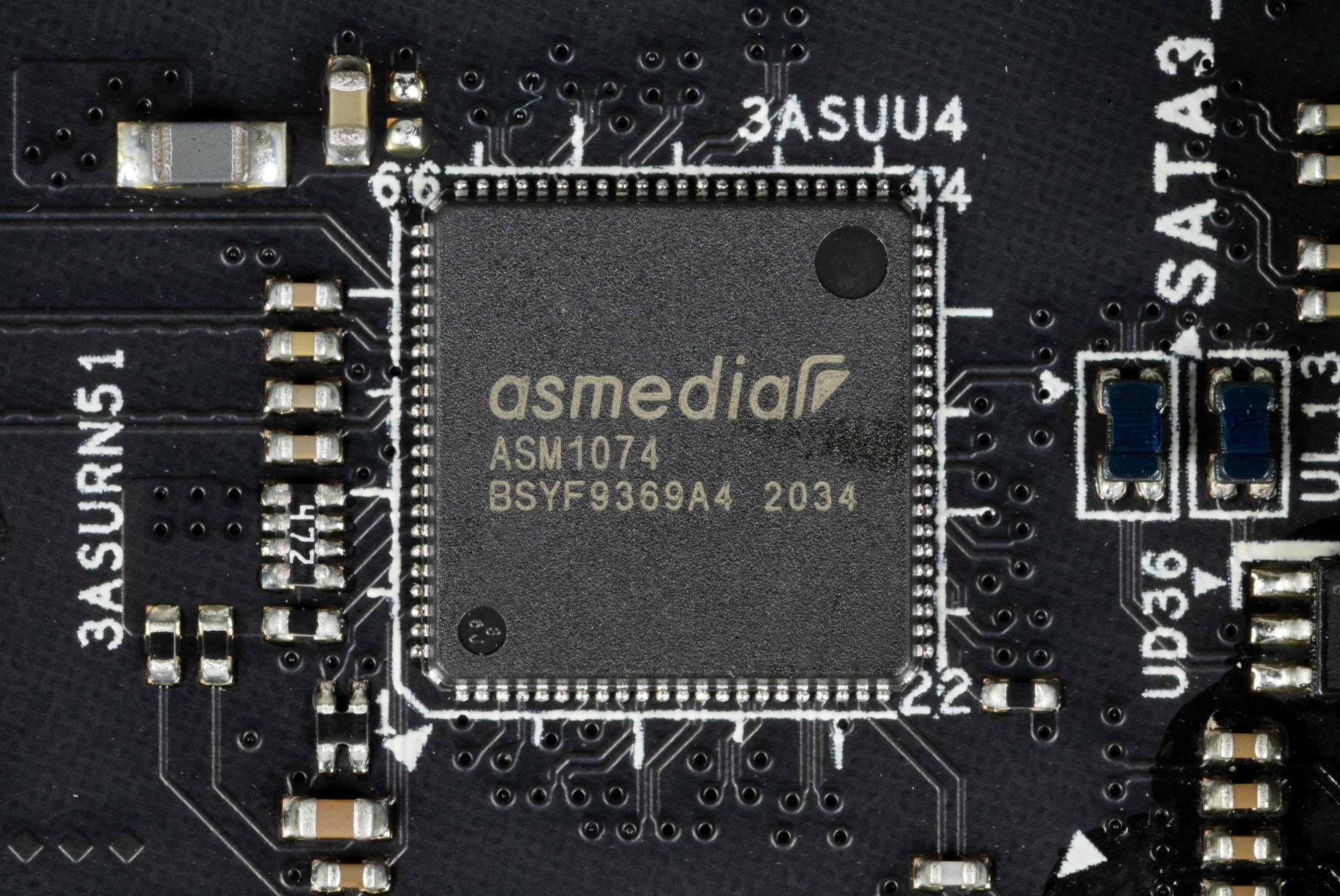

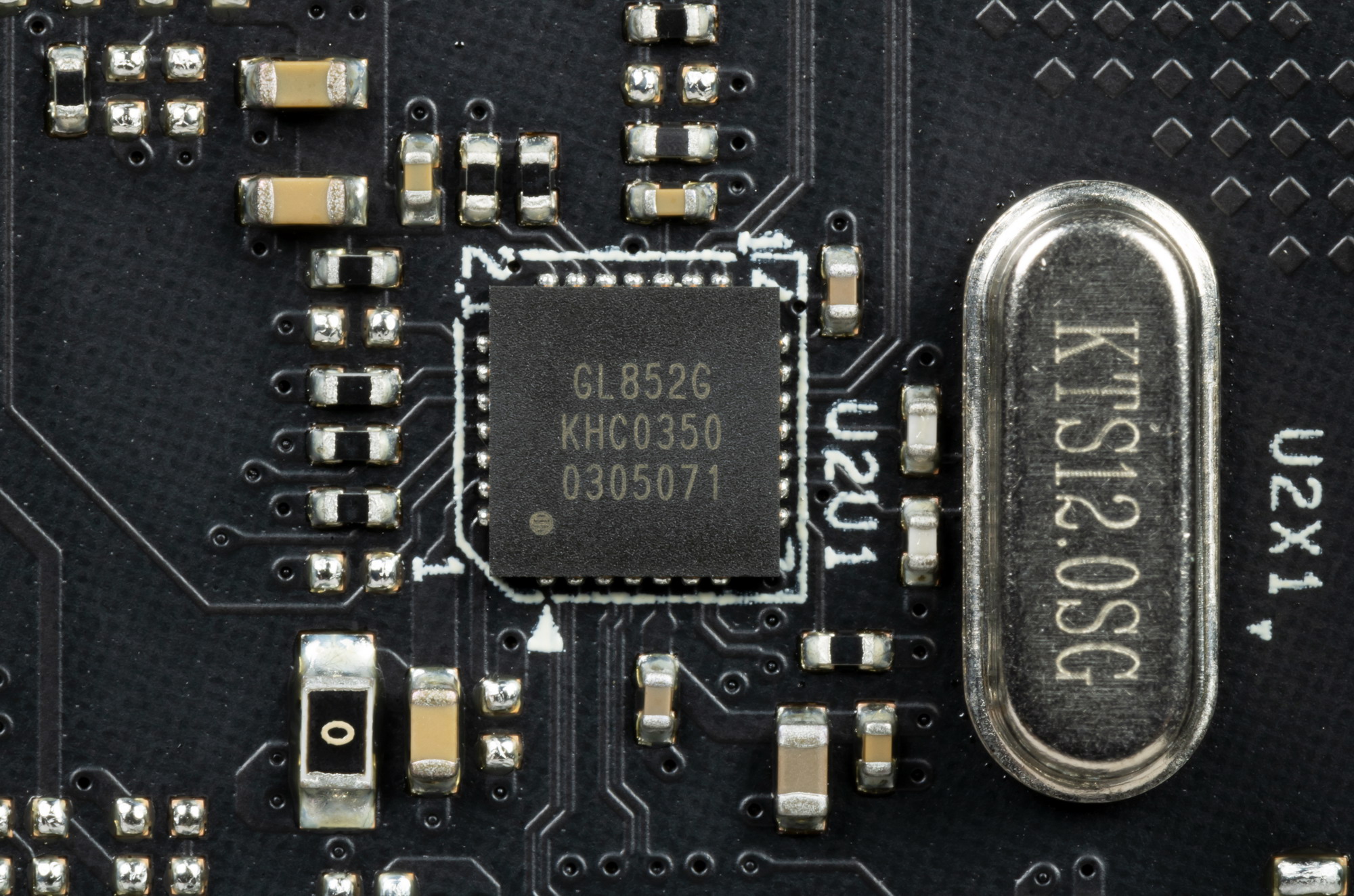

Контроллеры Genesys Logic GL852G (4 USB 2.0 на 2х внутренних разъемах), два ASMedia ASM1074 (6 USB 3.2 Gen1) используют линии портов USB. Подробнее в разделе по USB-портам.

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех CPU этого плана всего 20 линий PCIe (плюс 4 линии на даунлинк с чипсетом). И их надо делить на слот PCIe x16_1 и слот M.2_1. В процессорах Ryzen встроен контроллер High Definition Audio (HDA), связь с аудиокодеком идет путем эмуляции PCI шины (есть ограничение на звук по схеме 7.1: до 32-бит/192 кГц). Вариантов переключения слотов PCIe x16 нет из-за наличия всего одного такого.

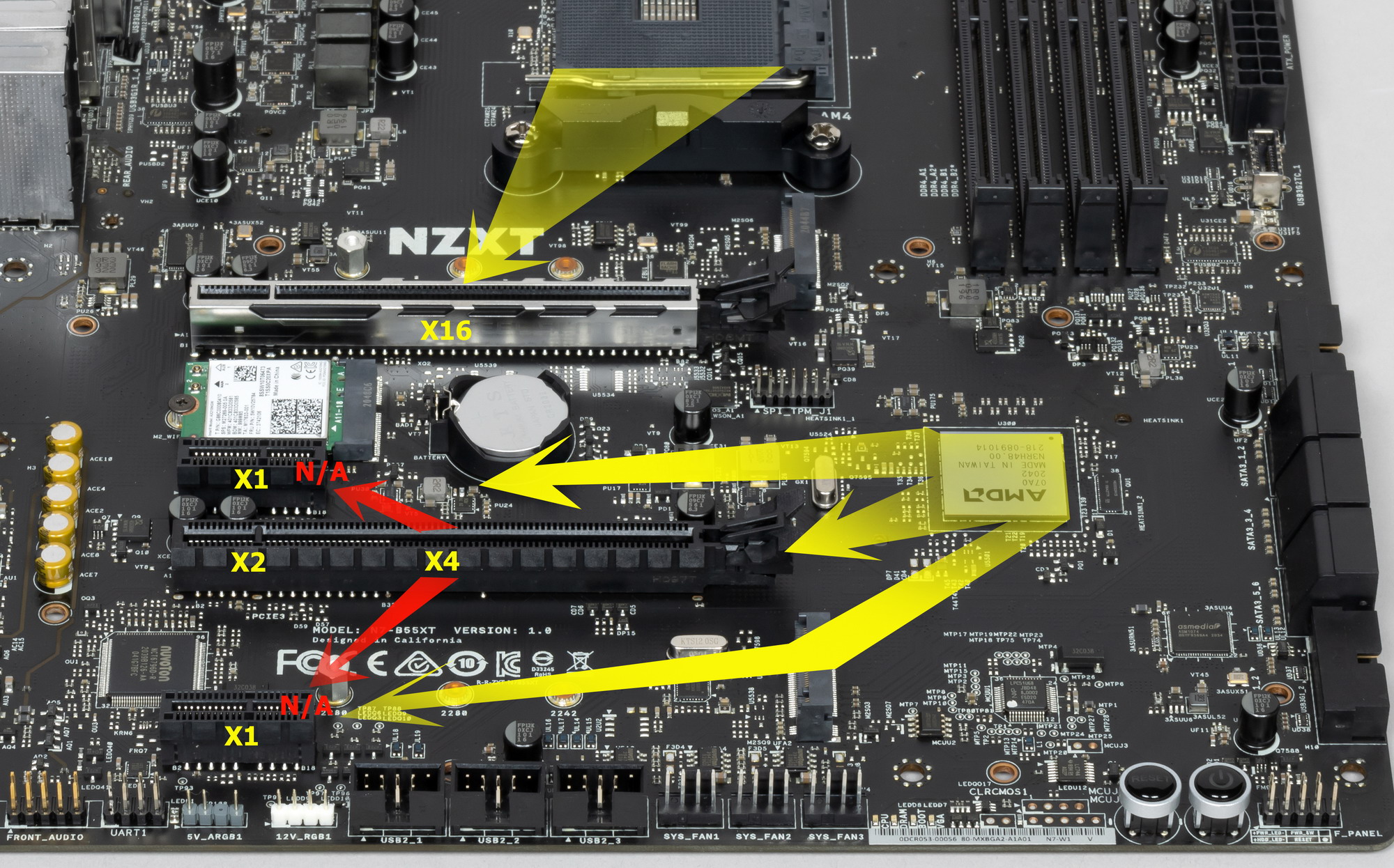

Ниже полная схема распределения ресурсов по слотам PCIe.

Всего на плате есть 4 слота PCIe: два PCIe x16 (для видеокарт или других устройств) и два «коротких» PCIe x1 (второй и четвертый по счету). Если про первый PCIe x16_1 я выше уже рассказал (он подключен к CPU), то второй PCIe x16_2 (третий по счету) подключен к B550 и максимально работает в режиме х4. Он также делит ресурсы с двумя слотами PCIe x1_1/1_2: если какие-либо из последних заняты, то слот PCIe x16_2 работает в режиме PCIe x2, а если PCIe x1_1/1_2 свободны, то слот PCIe x16_2 получает x4, и только тогда можно организовать режим AMD CrossFire из двух видеокарт.

У данной платы всего один полноценный PCIe x16 слот, распределения линий PCIe у него однозначное, поэтому мультиплексоры не востребованы.

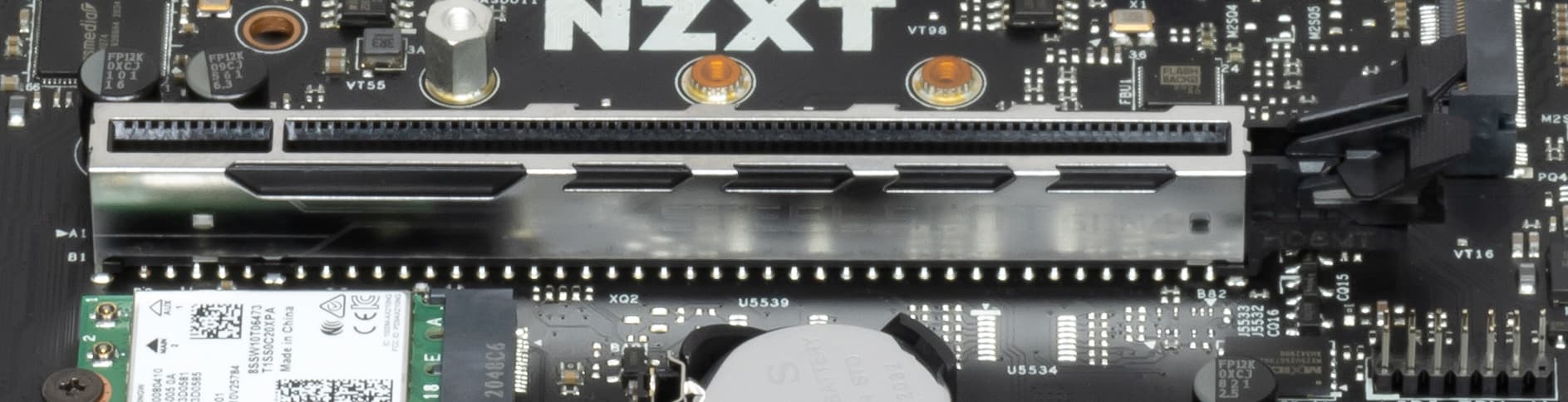

В отличие от слотов для памяти, слот PCIe x16_1 имеет металлическое армирование из нержавеющей стали, которое увеличивает надежность слота и предохраняет от электромагнитных помех.

Расположение PCIe слотов позволяет легко смонтировать СО любого уровня и класса. Усилителей (ре-драйверов) шины не замечено.

На очереди — накопители.

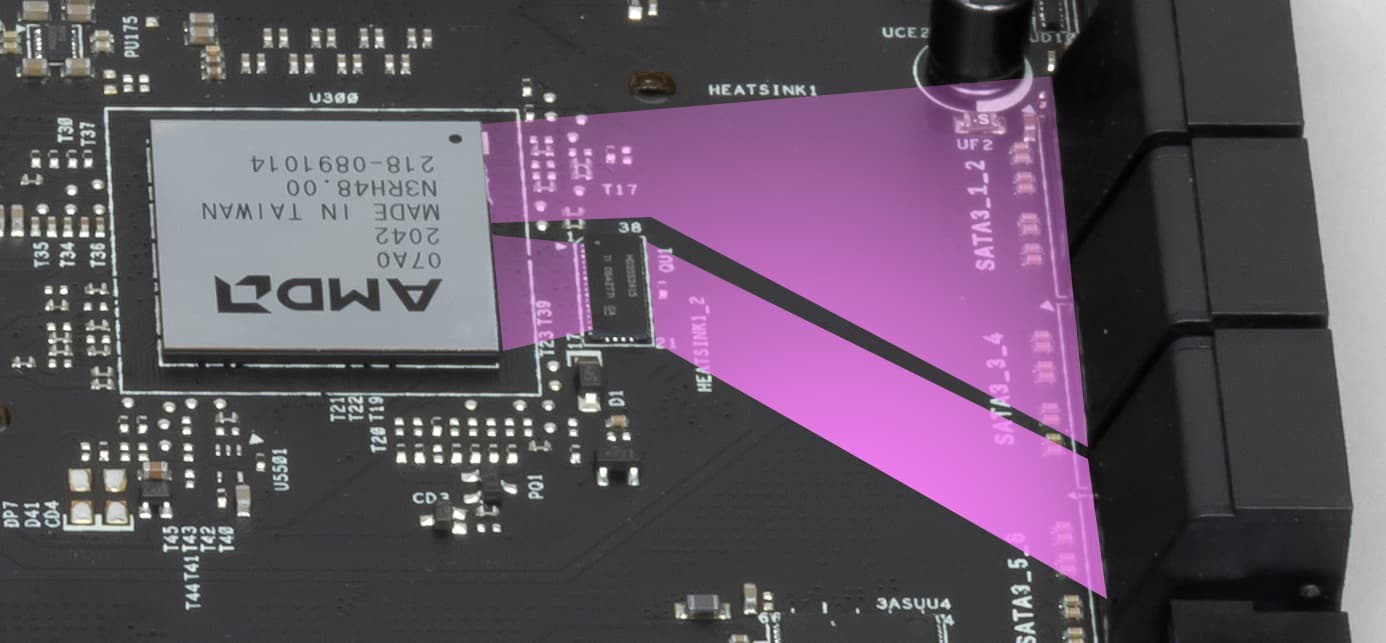

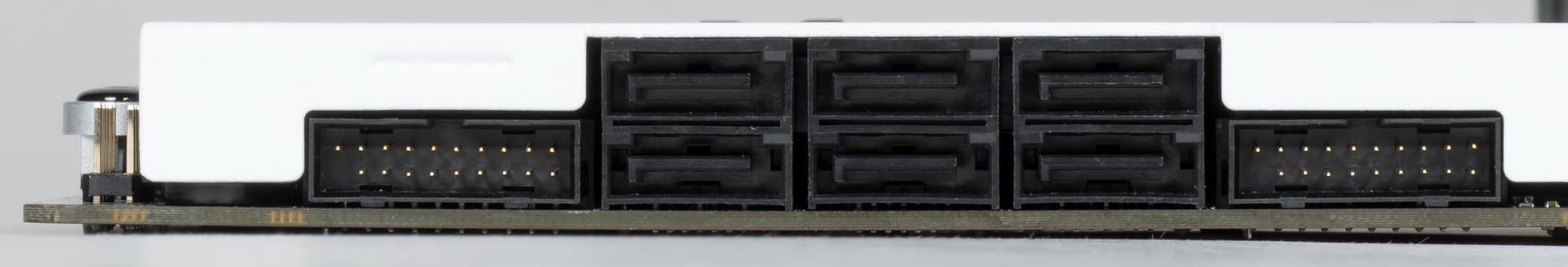

Всего у платы 6 разъемов Serial ATA 6 Гбит/с + 2 слота для накопителей в форм-факторе M.2. (Имеется еще один слот M.2, предназначенный для контроллеров беспроводных сетей Wi-Fi/Bluetooth.). 6 портов SATA реализованы через чипсет B550 и поддерживают создание RAID.

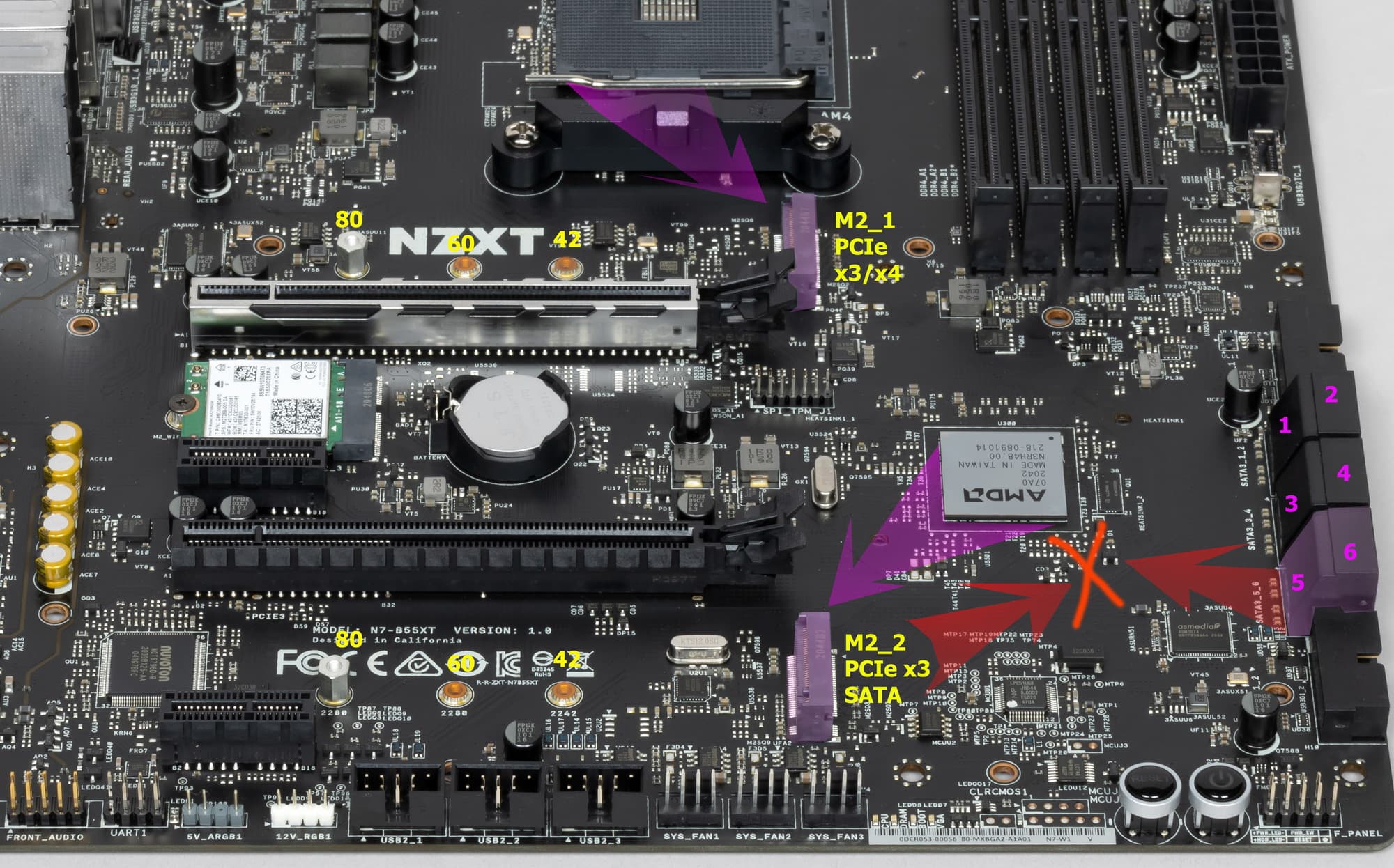

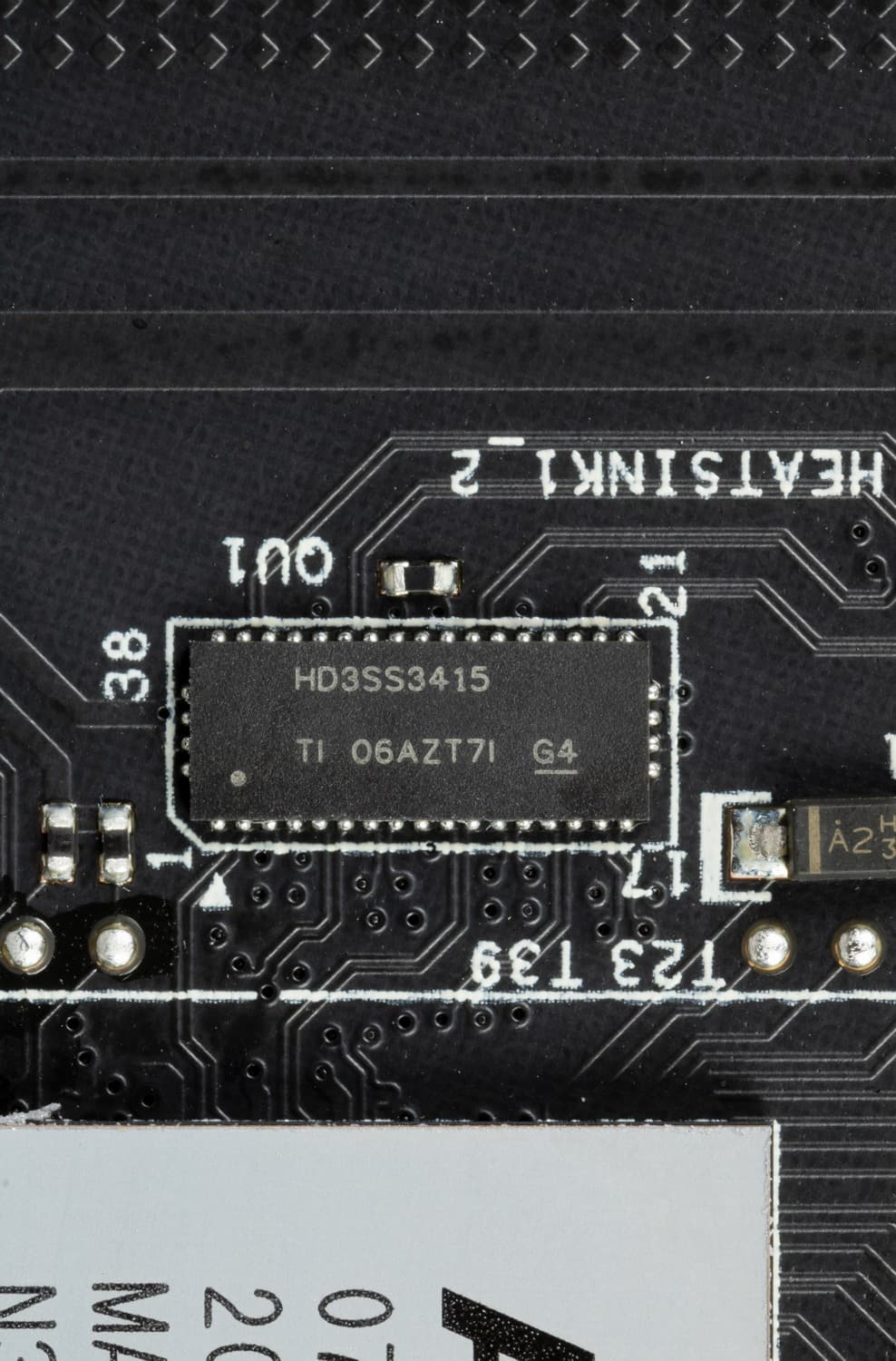

Напомню, что порты SATA 5,6 делят ресурсы с M.2_2, поэтому есть мультиплексор HD3SS3415 от Texas Instruments.

Теперь про M.2. Материнская плата имеет 2 гнезда такого форм-фактора.

Размеры устанавливаемых накопителей могут быть от 2242 до 2080, а интерфейс — только PCIe у M.2_1 и любой у M.2_2. Слот M.2_2 получает данные от чипсета B550 и делит ресурсы с портами SATA 5 и 6.

Первый M.2_1 реализован уже от процессорных линий. Оба M.2 слота на самой матплате не имеют никакого охлаждения (белые вставки, закрывающие слоты, имеют лишь декоративную функцию, дополняющую общий дизайн белого покрытия материнки).

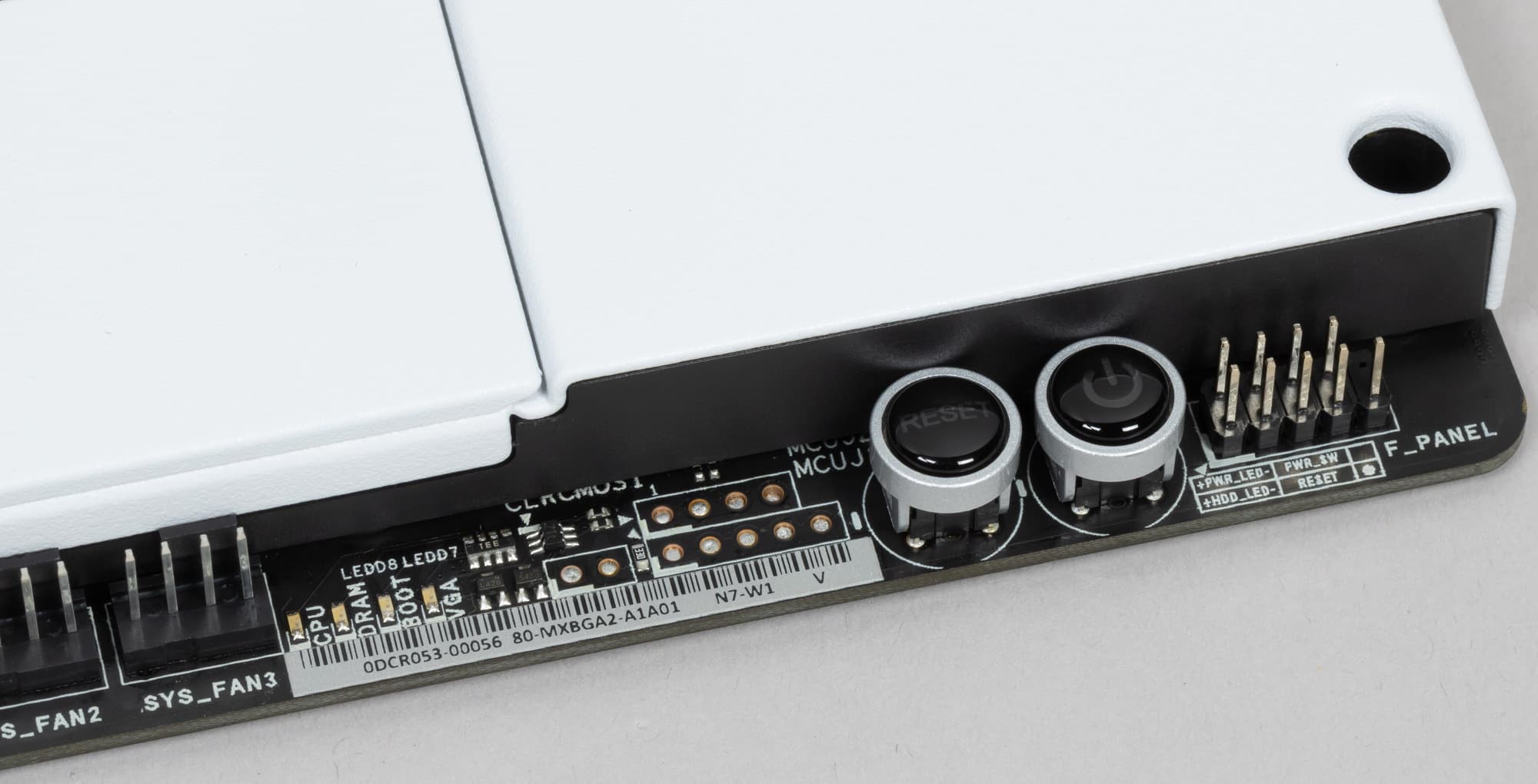

Другие устройства на плате

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

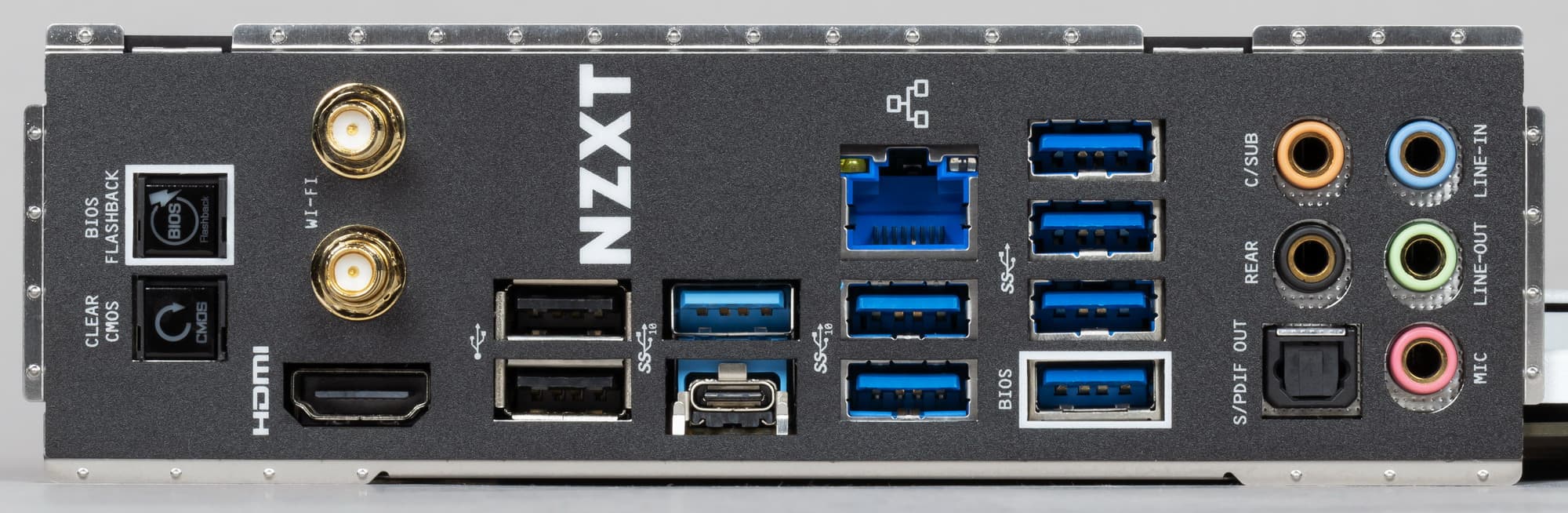

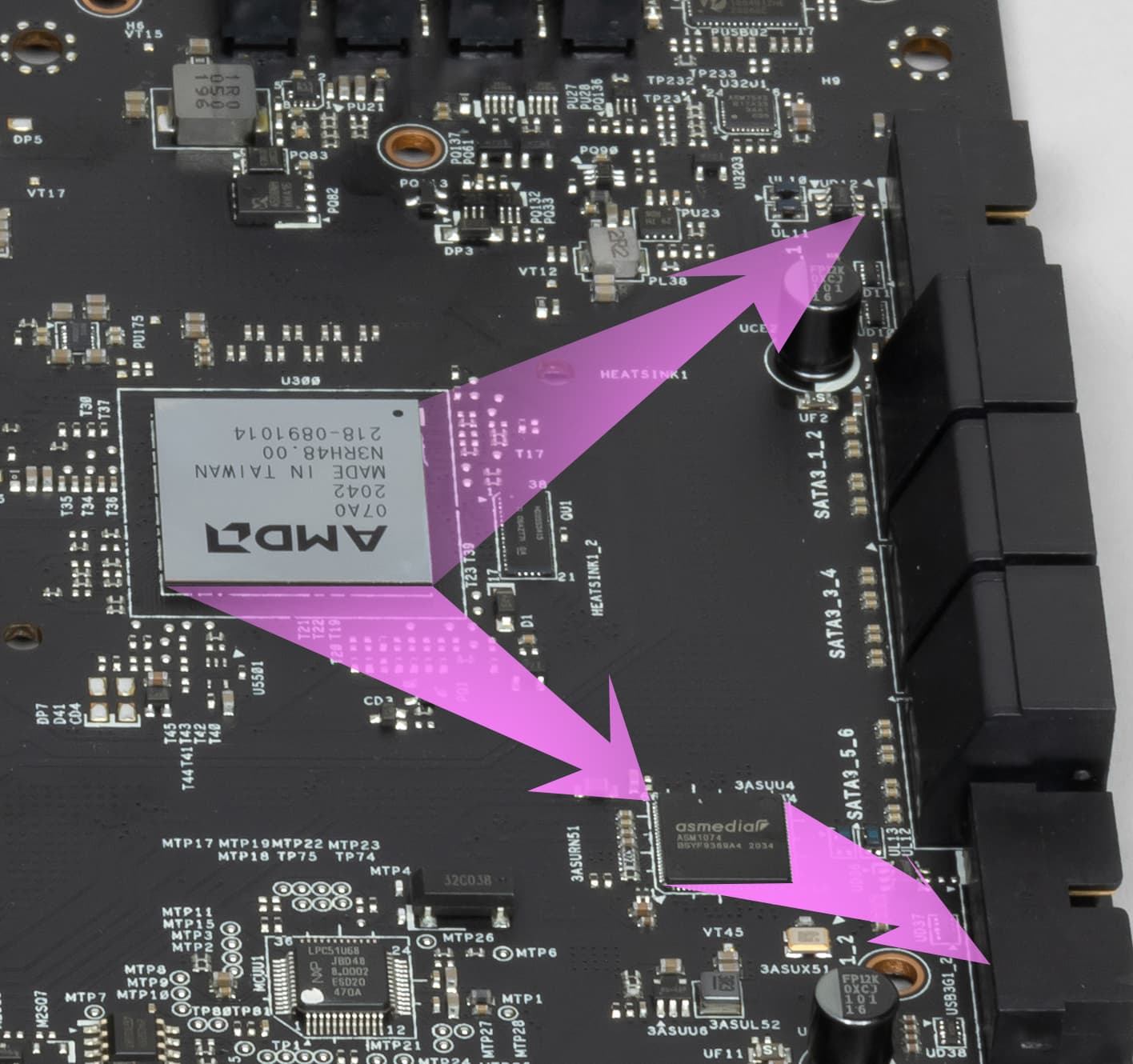

На очереди USB-порты. И начнем с задней панели, куда выведены большинство из них.

Повторим: чипсет B550 способен реализовать максимально: 2 порта USB 3.2 Gen2, 2 порта USB 3.2 Gen1, 6 портов USB 2.0. Процессор Ryzen 3000/5000 способен реализовать до 4 портов USB 3.2 Gen2.

Также мы помним и про 14 линий PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются все 14 линий).

И что мы имеем? Всего на материнской плате — 21 порт USB (ого!! Вот это да! Не каждый флагман на даже Х570 может похвастаться таким набором!):

  • 5 портов USB 3.2 Gen2: 4 из них реализованы через процессор и представлены на задней панели 3 портами Type-A (голубого цвета) и одним Type-C; и еще один реализован через B550 и представлен внутренним портом Type-C
    для подключения к соответствующему разъему на передней панели корпуса;
  • 8 портов USB 3.2 Gen1: 2 реализованы через B550
    и представлены внутренним разъемом на материнской плате на 2 порта, еще 2 реализованы через ASMedia ASM1074 (на него потрачен 1 порт USB 2.0 от B550)

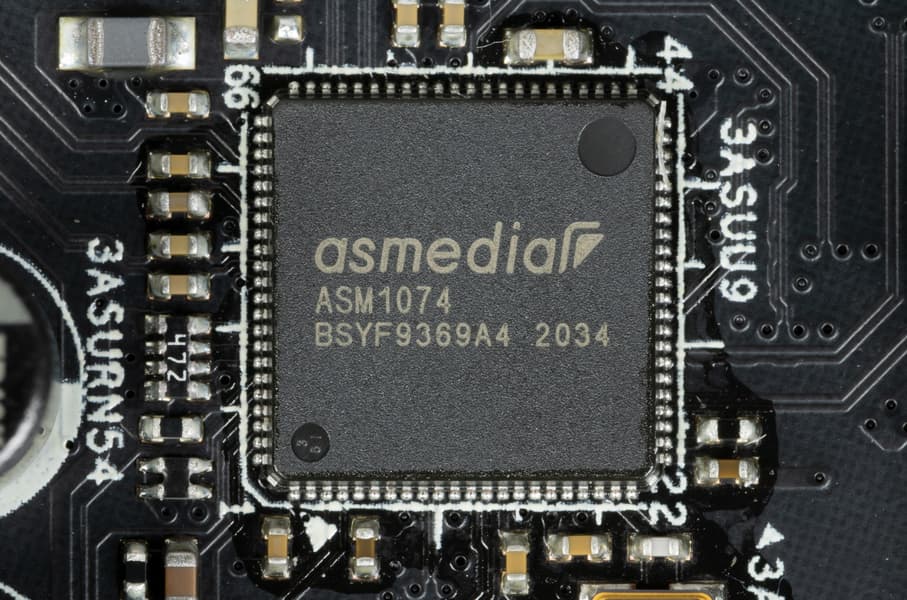

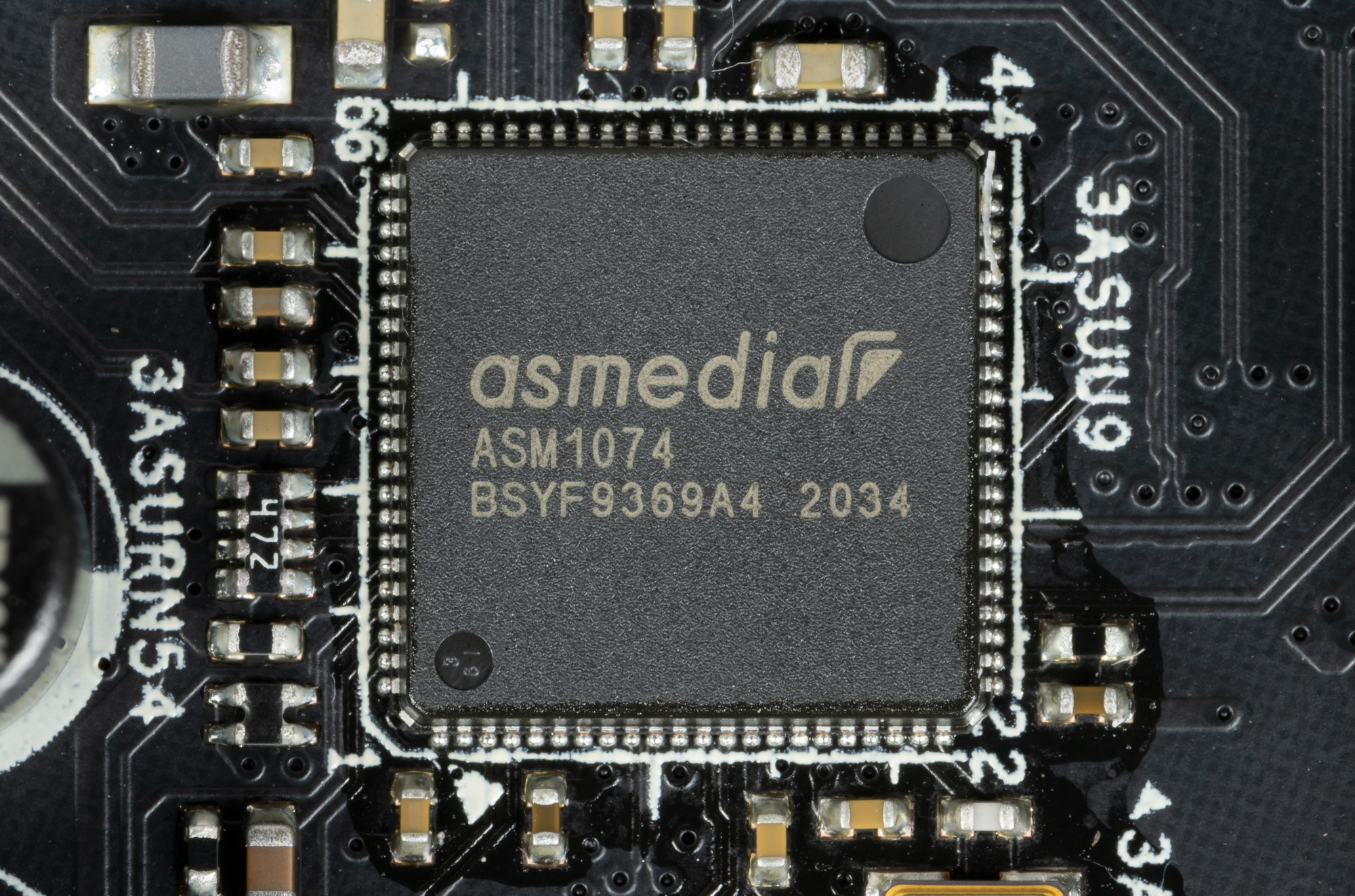

    и также представлены внутренним разъемом на 2 порта; а 4 реализованы через второй ASMedia ASM1074 (на него потрачен 1 порт USB 3.2 Gen2 от B550)
    и представлены на задней панели портами Type-A (синего цвета);

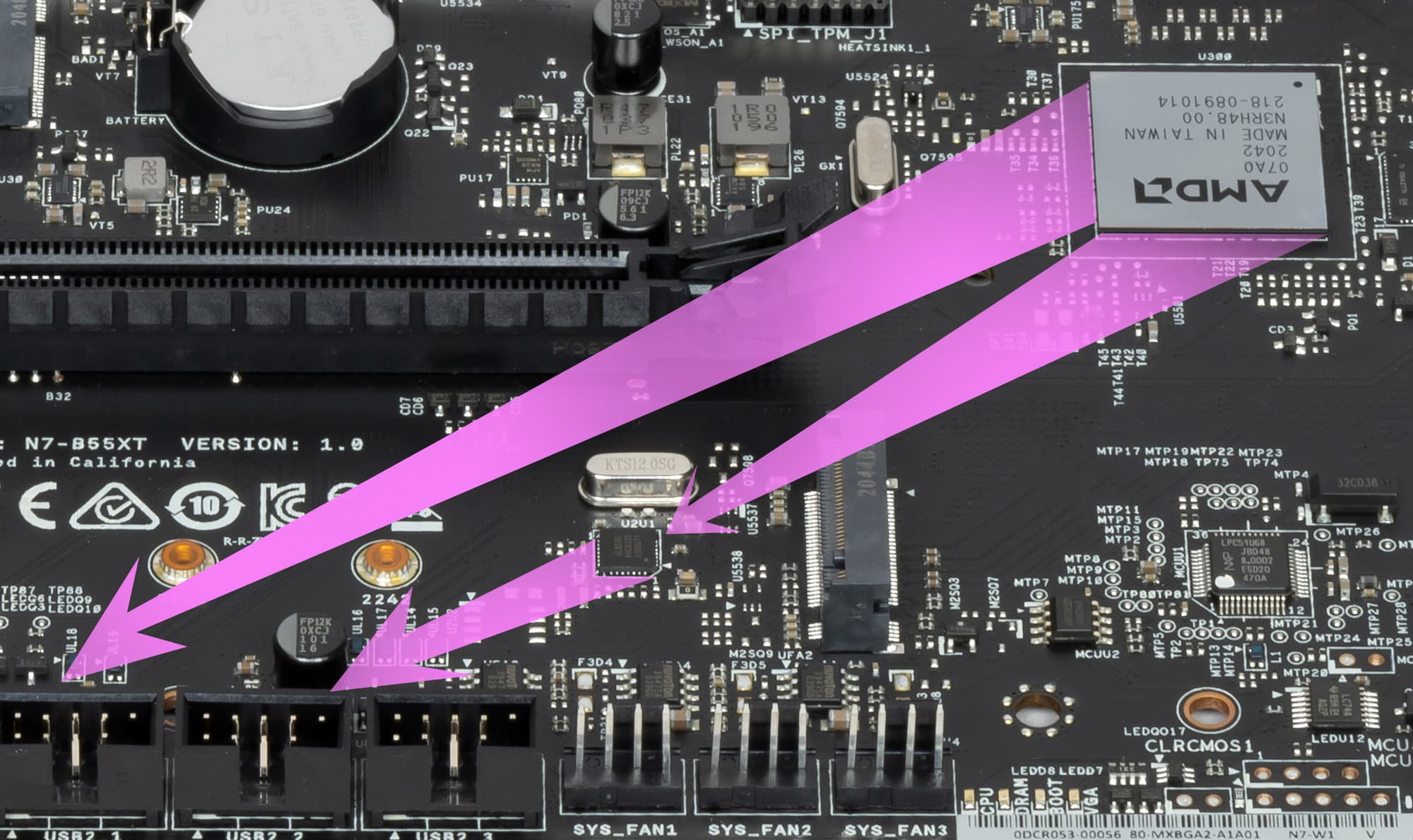

  • 8 портов USB 2.0/1.1: 4 реализованы через контроллер Genesys Logic GL852G
    (на него потрачен 1 порт USB 2.0 от B550) и представлены двумя внутренними разъемами (каждый на 2 порта); 4 реализованы через B550 и два из них представлены внутренним разъемом на 2 порта;
    а оставшиеся 2 представлены портами Type-A на задней панели (черные).

Итак, через чипсет B550 реализовано 2 USB 3.2 Gen1 и 4 USB 2.0 выделенных порта. Плюс контроллер Genesys Logic GL852S и один из ASMedia ASM1074 имеют связь с B550 через линии USB 2.0, а второй ASM1074 использует USB 3.2 Gen2.

Таким образом B550 реализовал 4 USB 3.2 и 6 USB 2.0. Плюс 14 линий PCIe, выделенные на поддержку иной периферии (включая те же самые контроллеры USB). Итого, у B550 в данном случае реализованы все его возможные порты полностью.

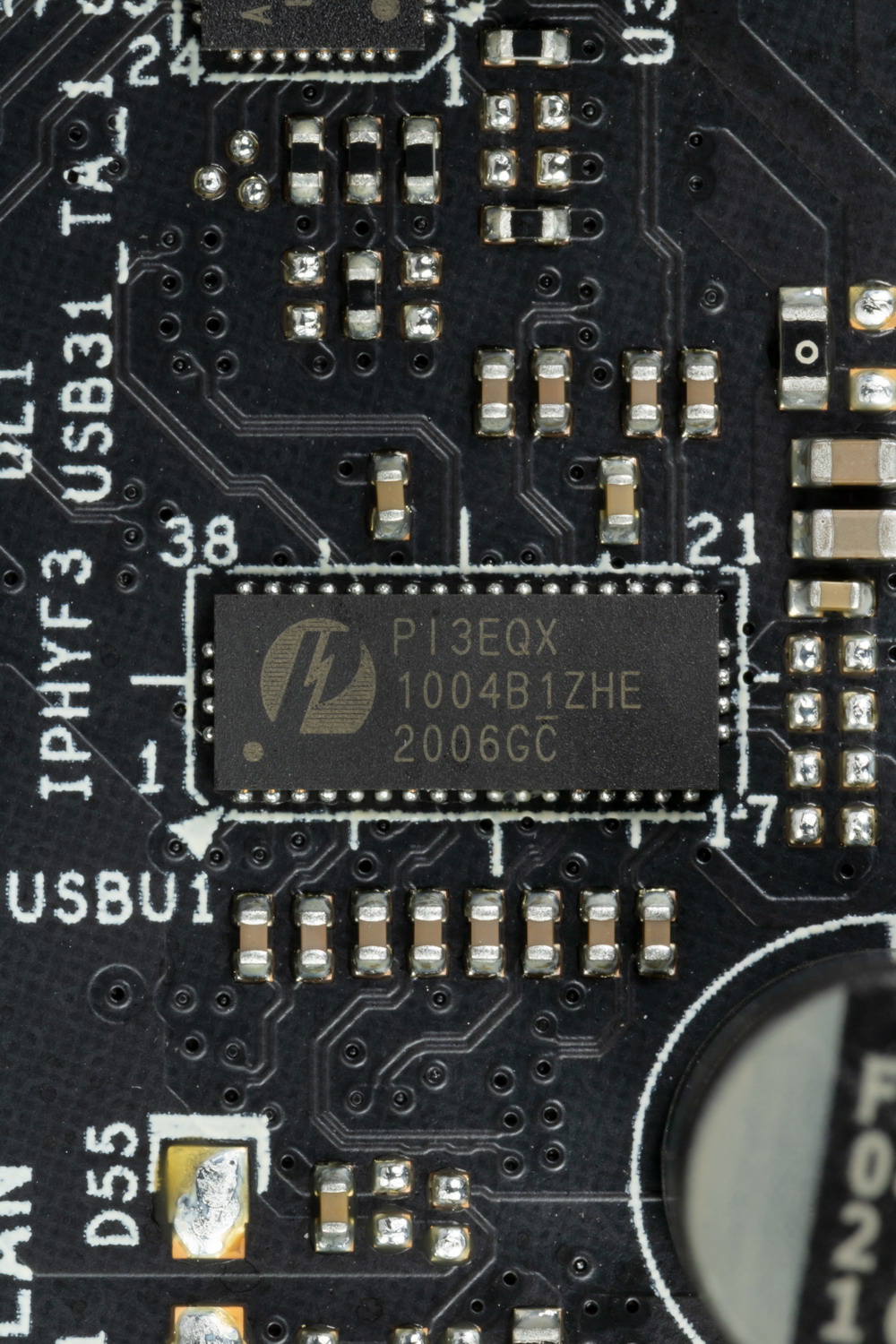

Все быстрые USB порты Type-A/Type-C имеют свои усилители сигнала PI3EQX от Diodes Incorporated (ex Pericom).

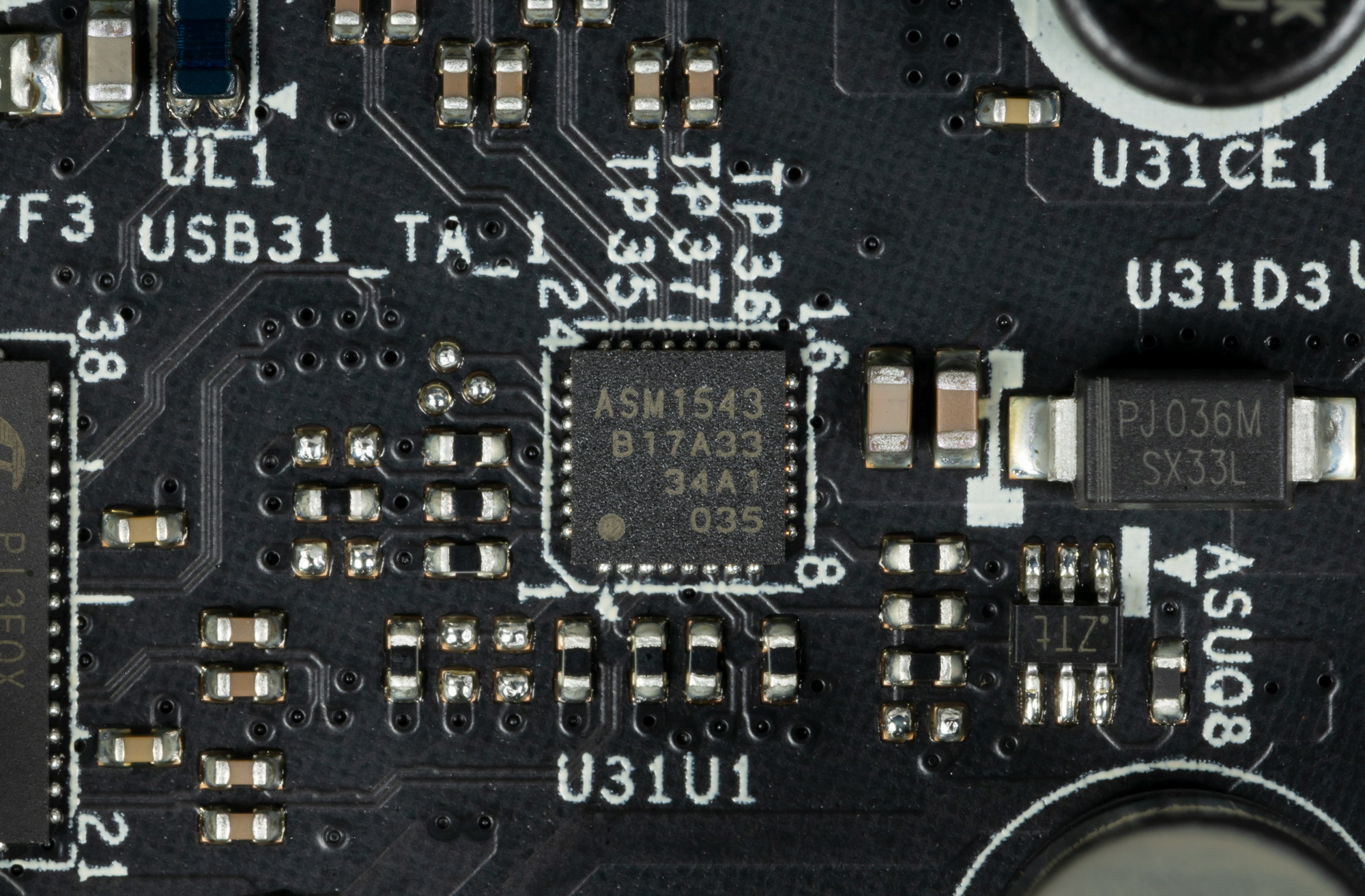

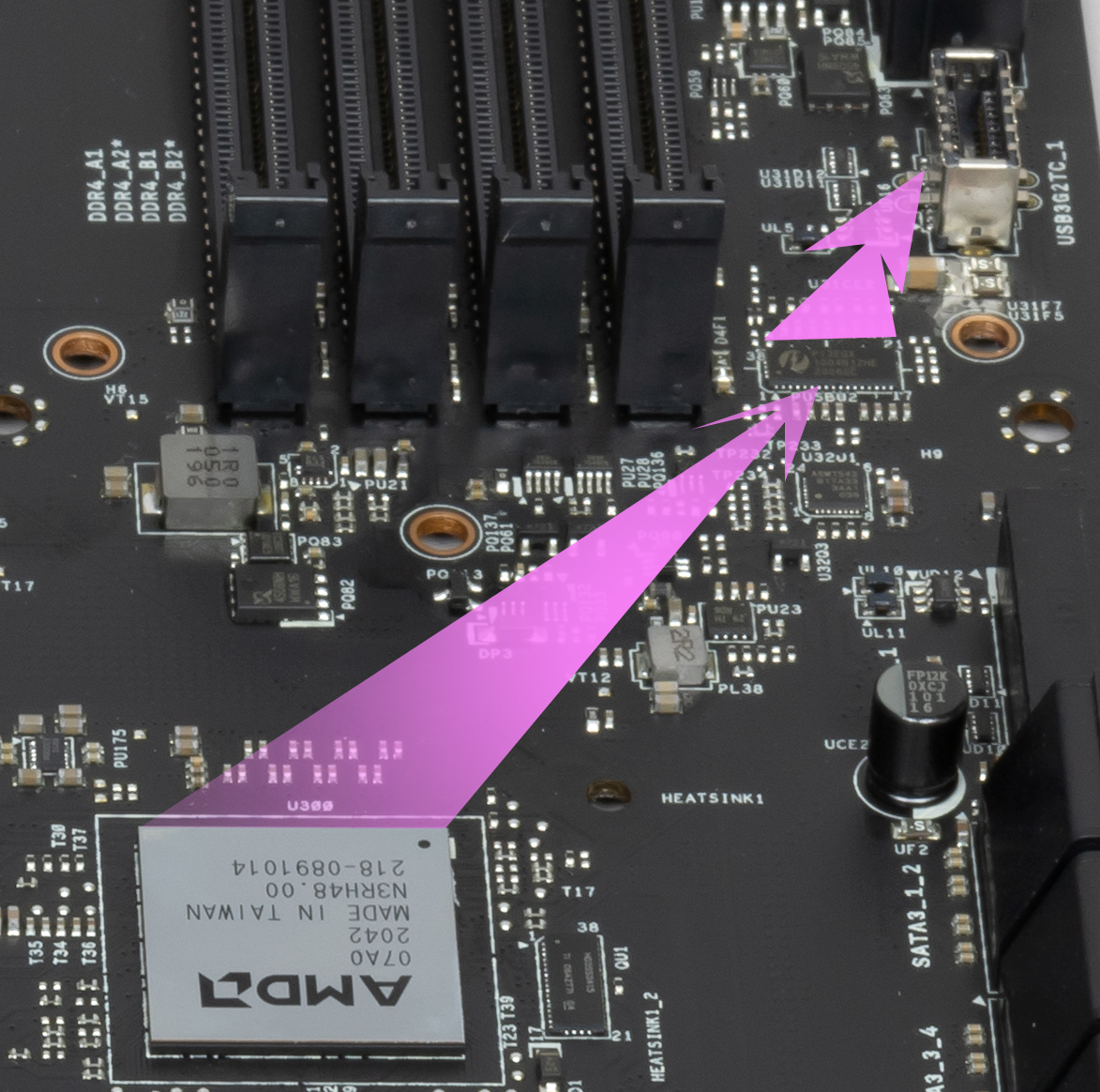

А для нужд быстрой зарядки порт Type-C на задней панели и аналогичный внутренний порт для вывода на переднюю панель имеют редрайверы от ASMedia ASM1543.

Теперь о сетевых делах.

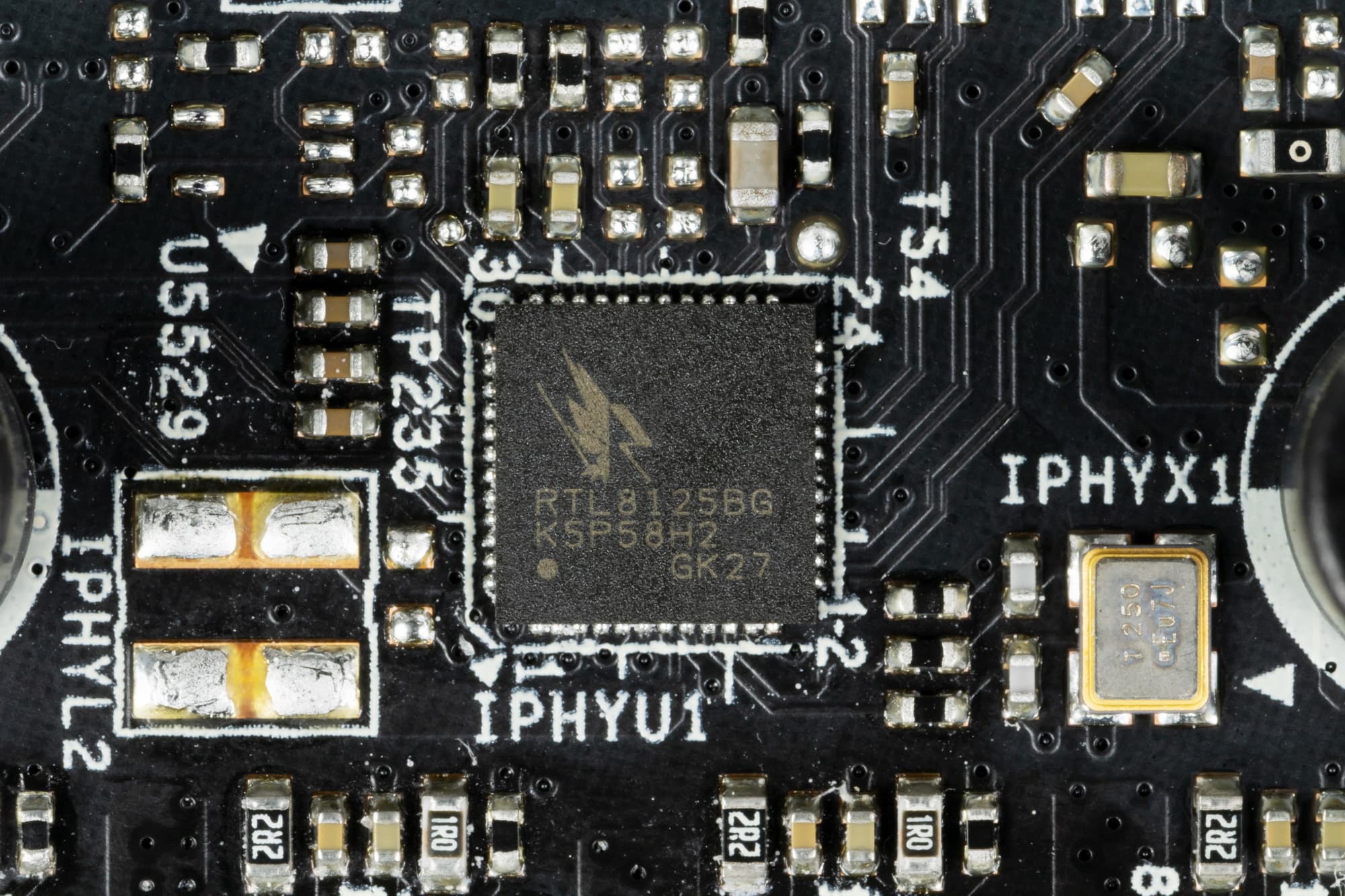

Материнская плата оснащена средствами связи прилично. Имеется скоростной Ethernet-контроллер Realtek RTL8125BG, способный работать по стандарту 2,5 Гбит/с.

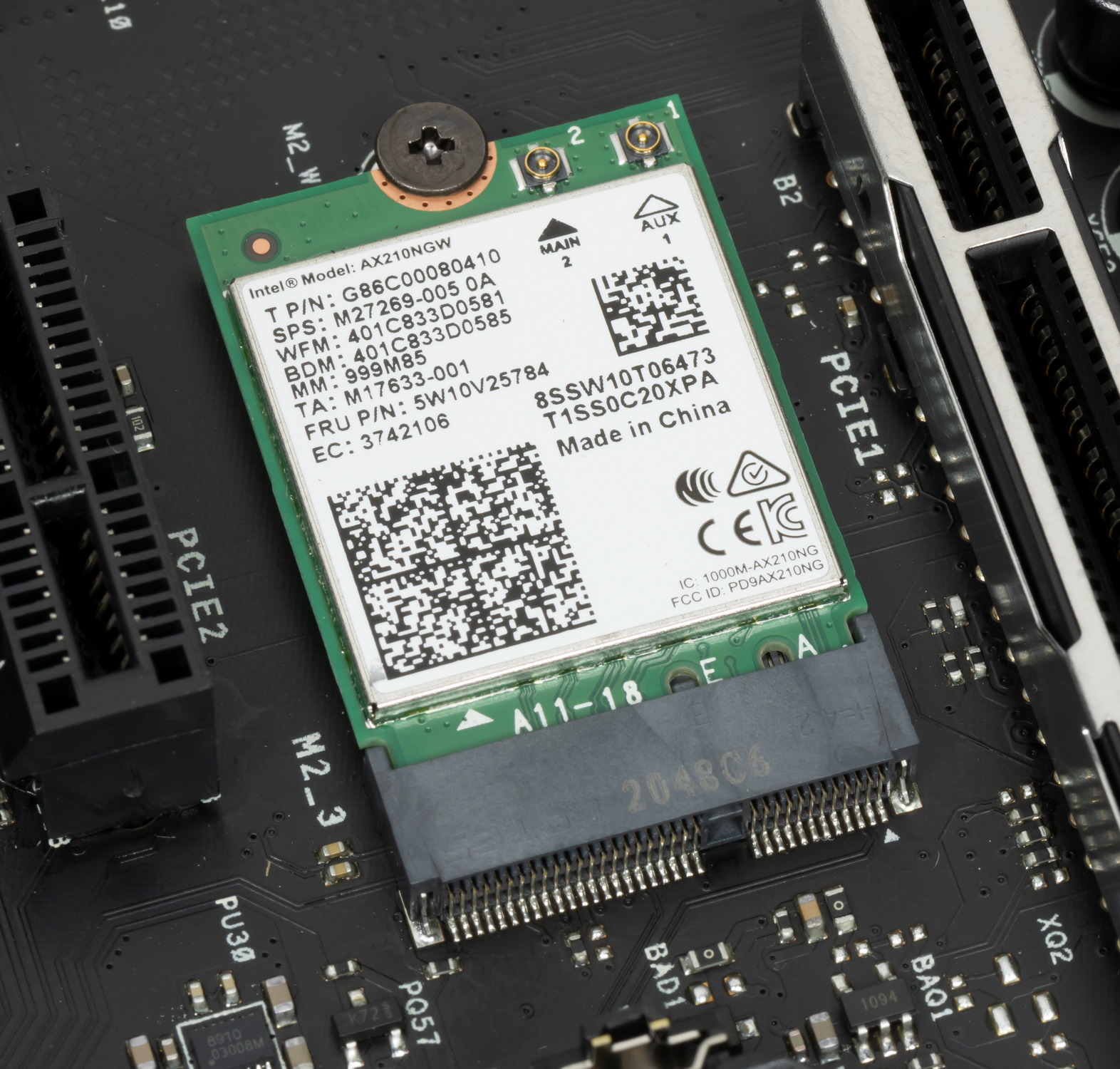

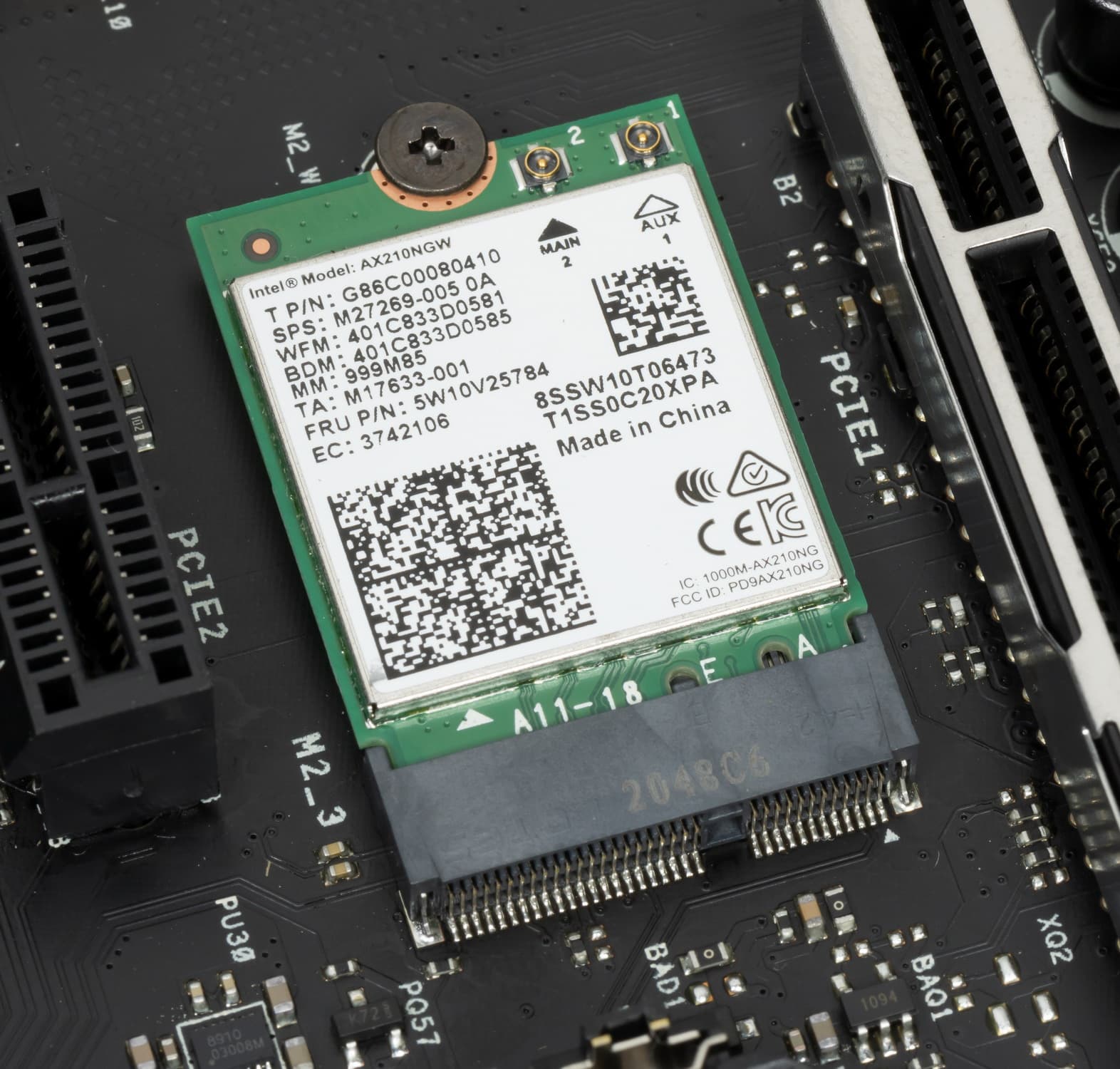

Имеется и комплексный беспроводной адаптер на контроллере Intel AX210NGW, через который реализованы Wi-Fi (802.11a/b/g/n/ac/ax) и Bluetooth 5.2. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.

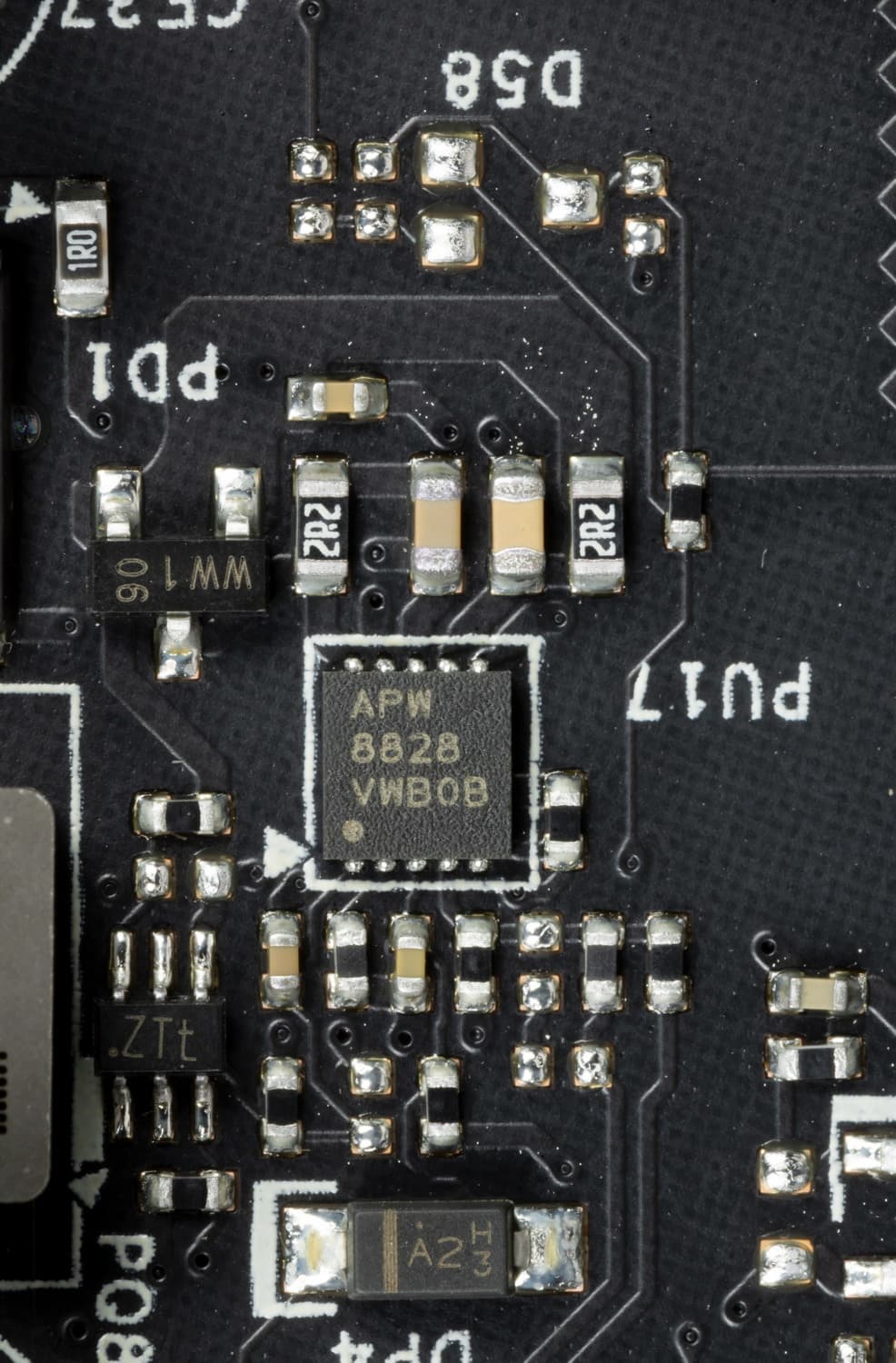

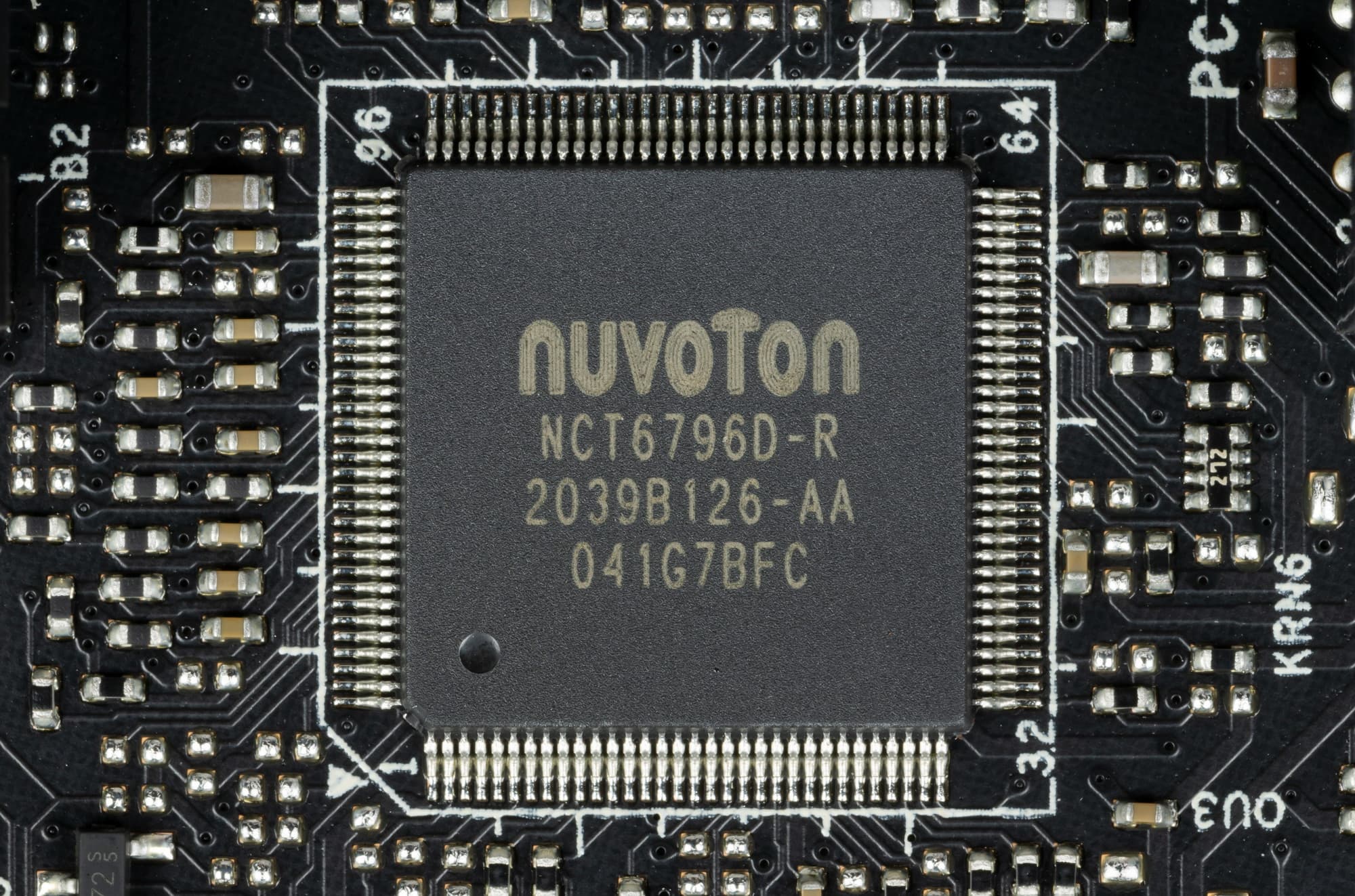

Блок ввода-вывода, вентиляторы и т. п.

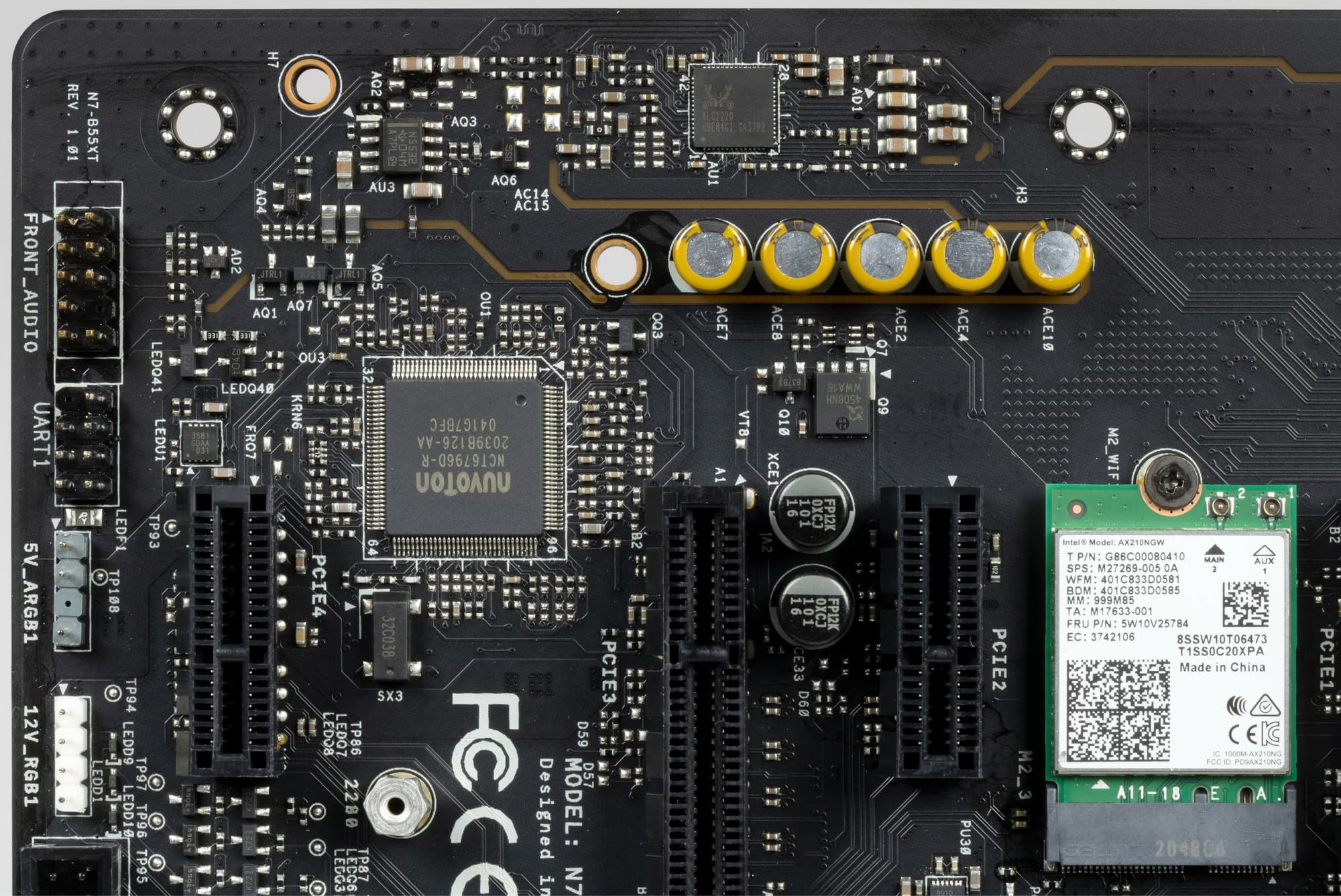

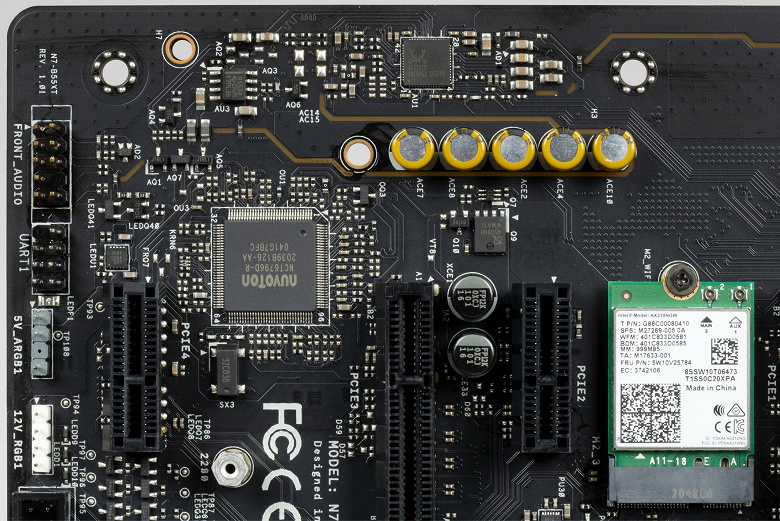

Аудиоподсистема

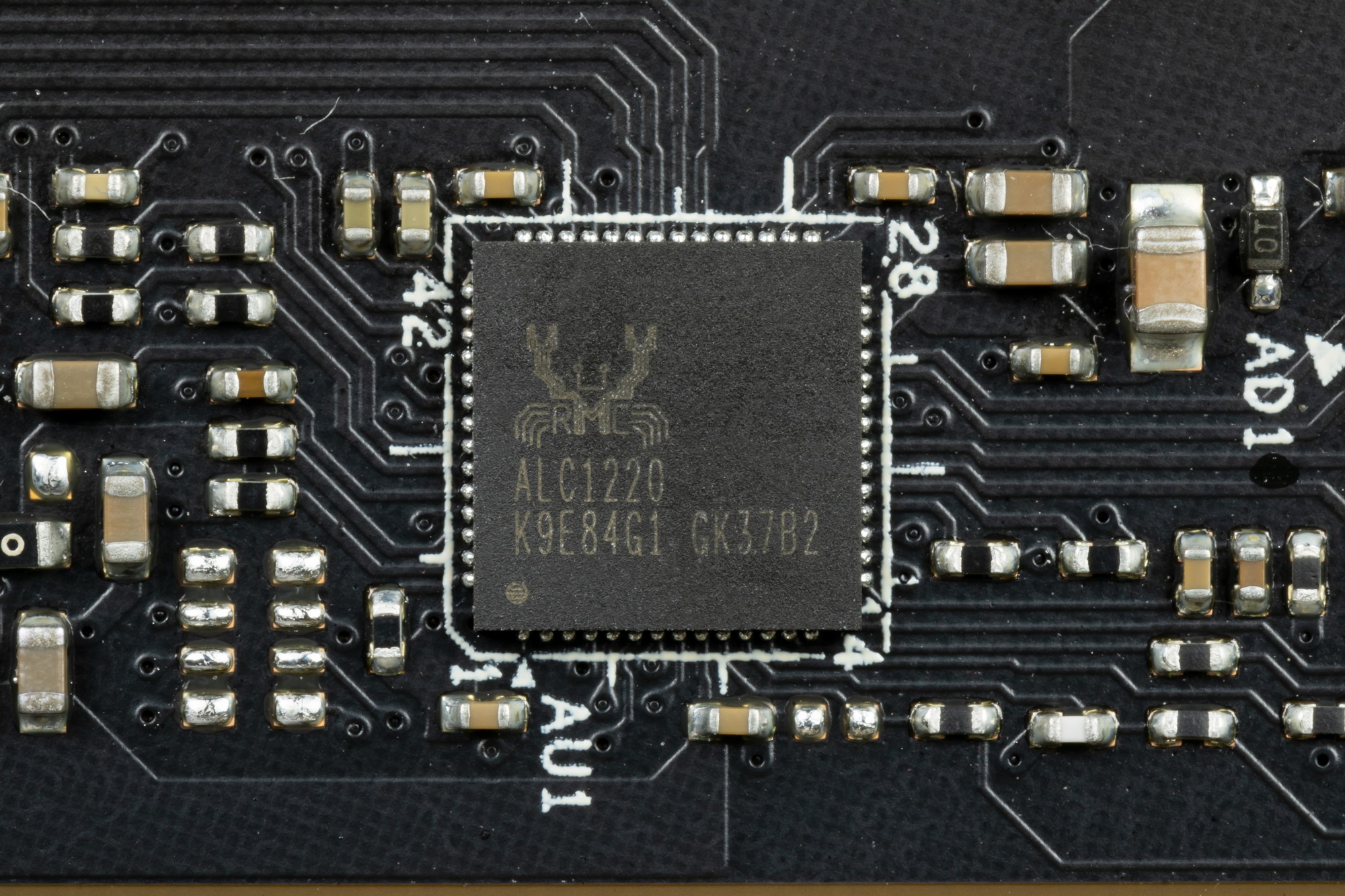

Как и во всех современных материнских платах звуком заведует аудиокодек Realtek ALC1220. Он обеспечивает вывод звука по схемам до 7.1.

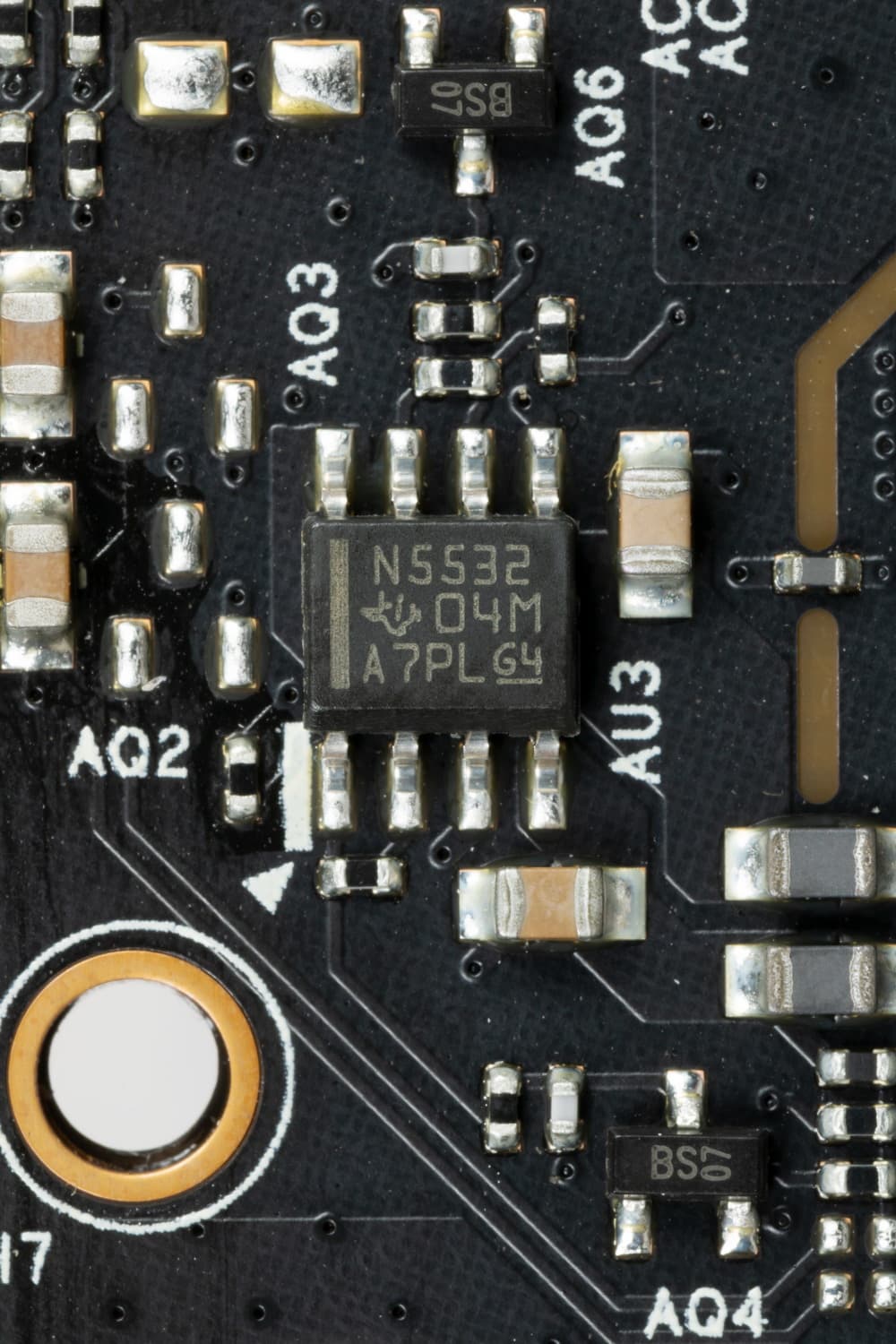

также аудиотракт содержит операционный усилитель NE5532P (Texas Instruments).

В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Разумеется, левый и правый каналы разведены по разным слоям печатной платы. Все аудиоразъемы на задней панели имеют привычную нам цветовую окраску и позолочены изнутри.

В целом очевидно, что это в целом стандартная аудиоподсистема, способная удовлетворить запросы большинства пользователей, не ожидающих от звука на материнской плате чудес.

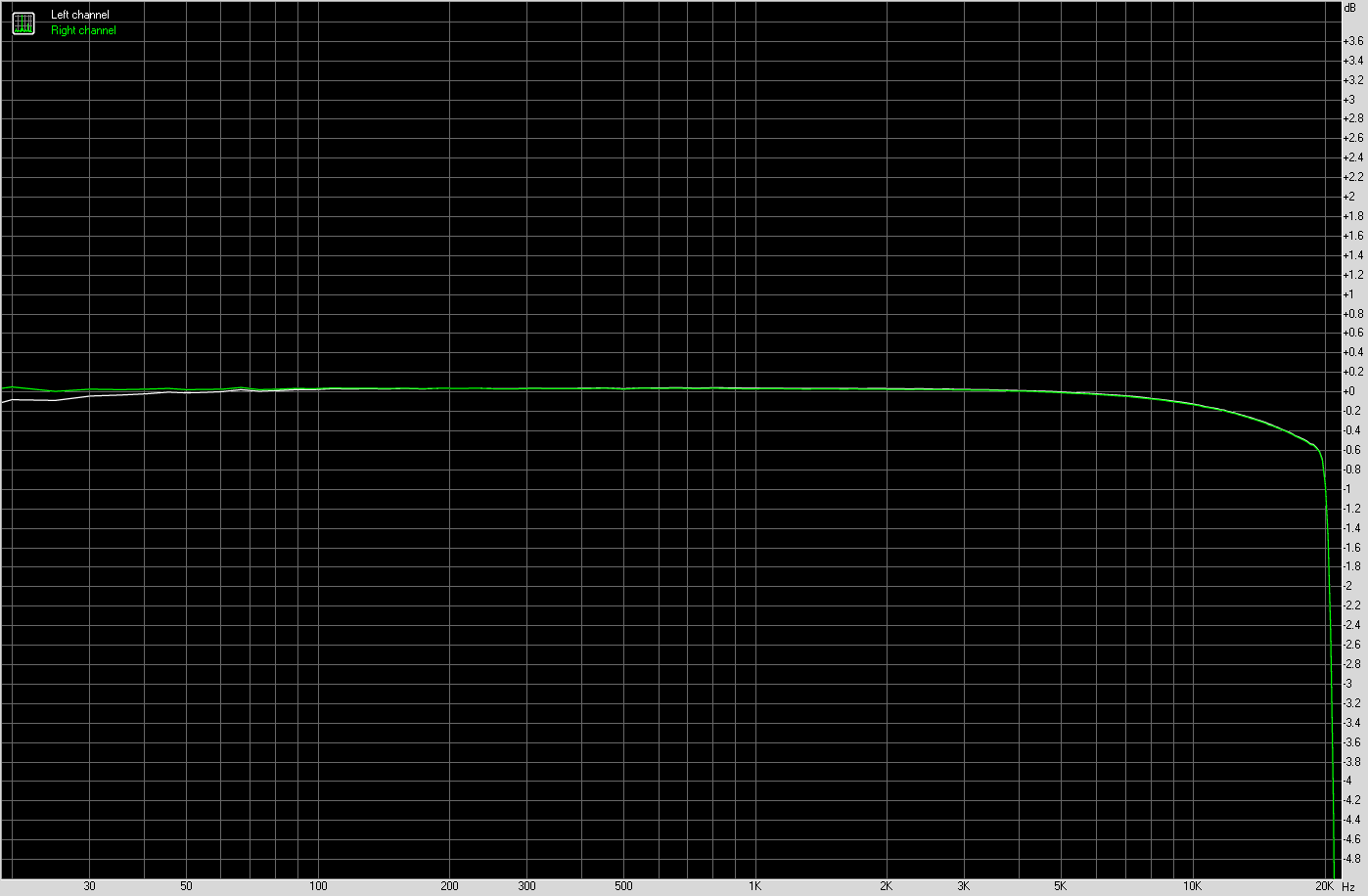

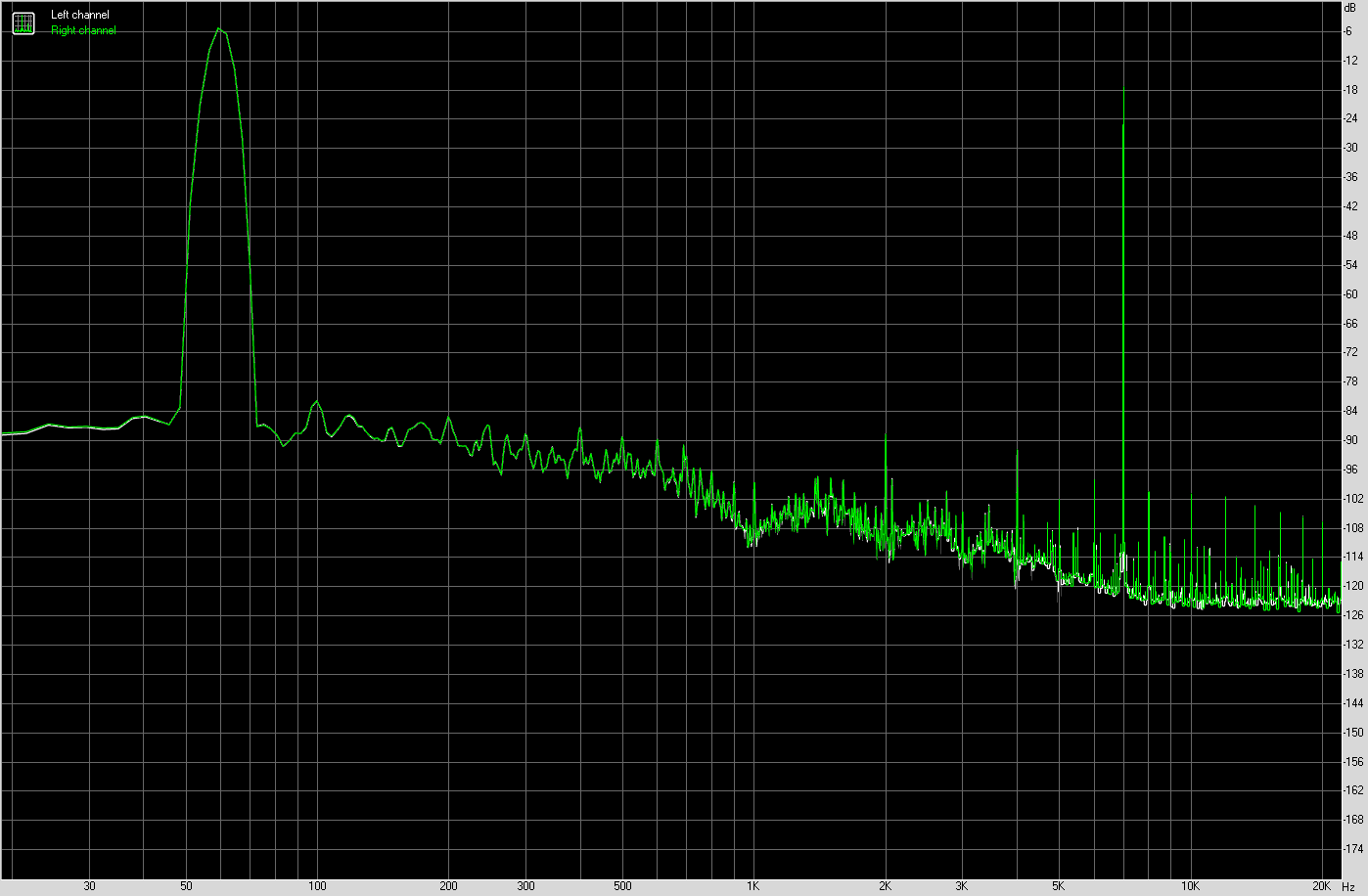

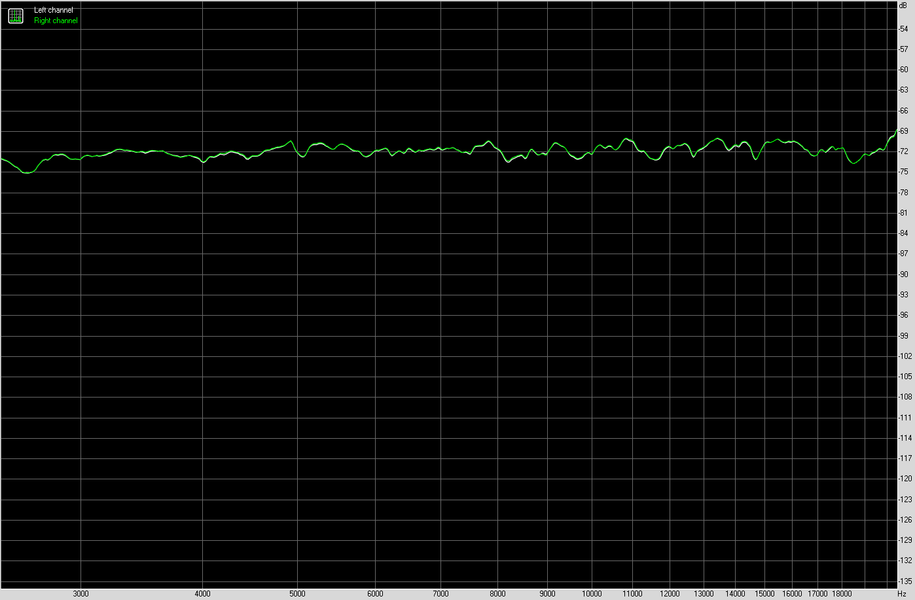

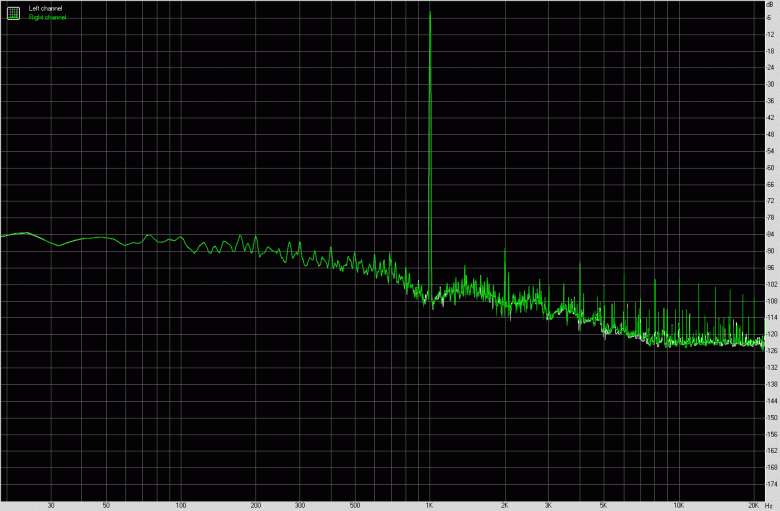

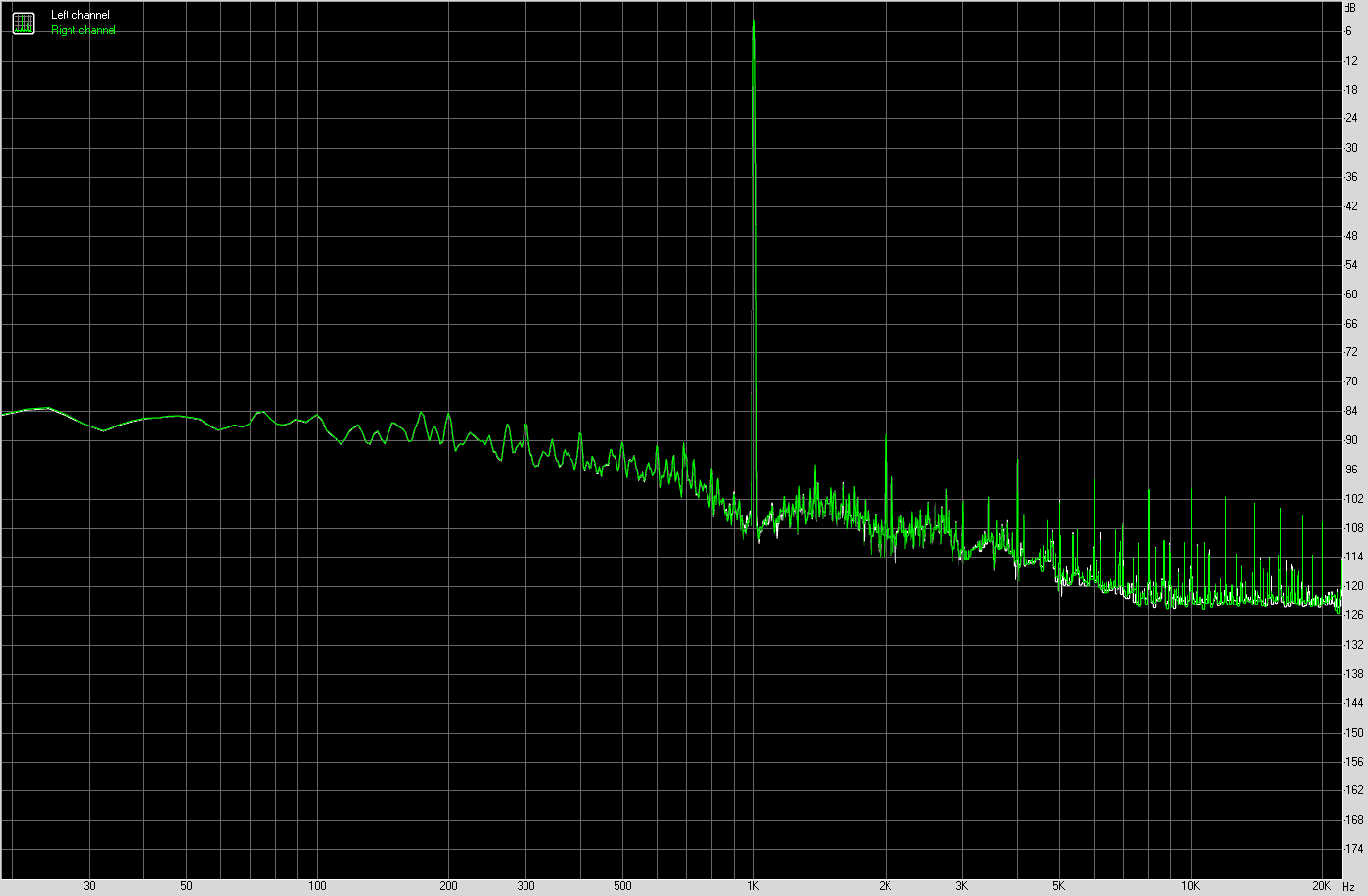

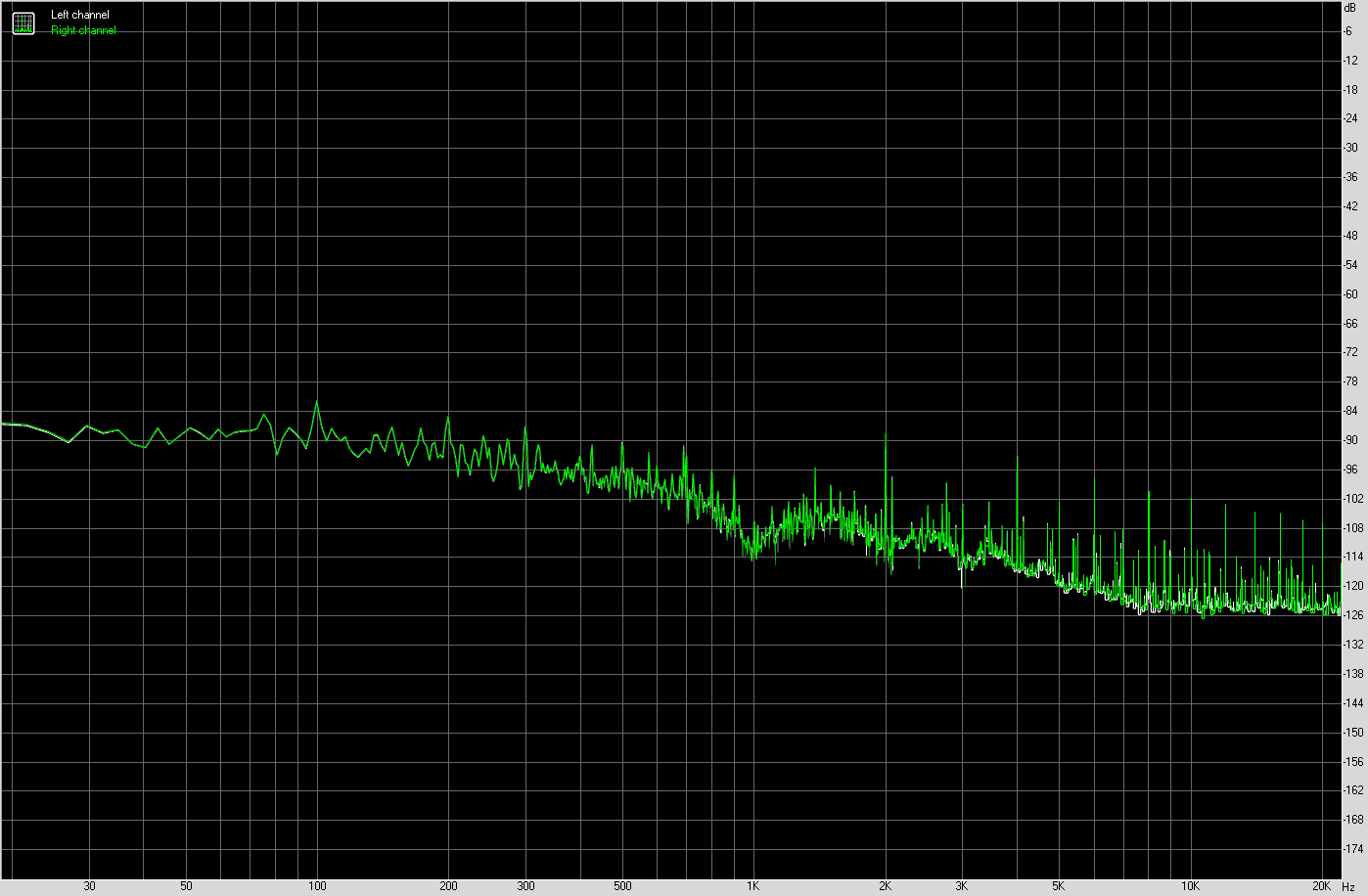

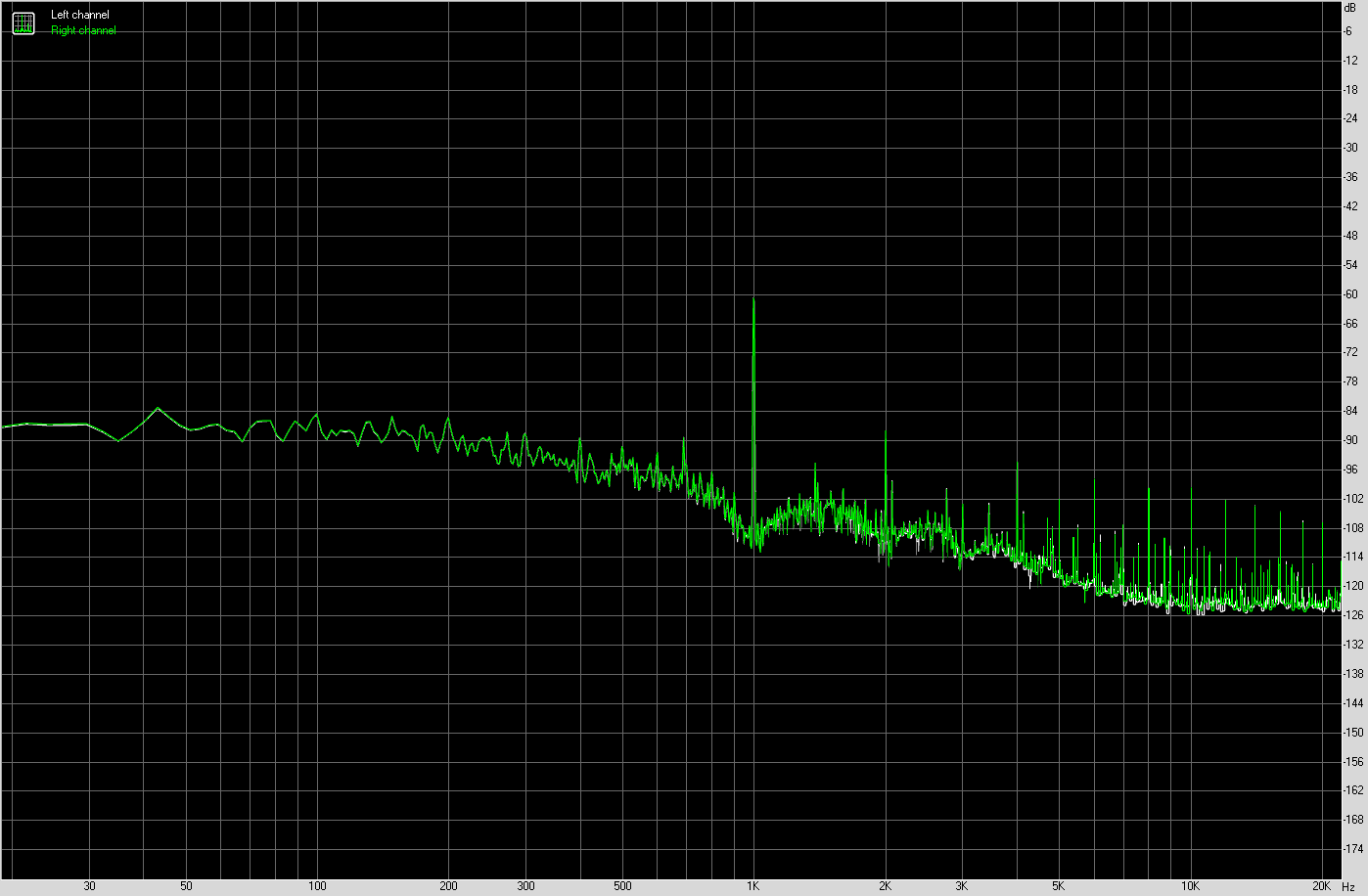

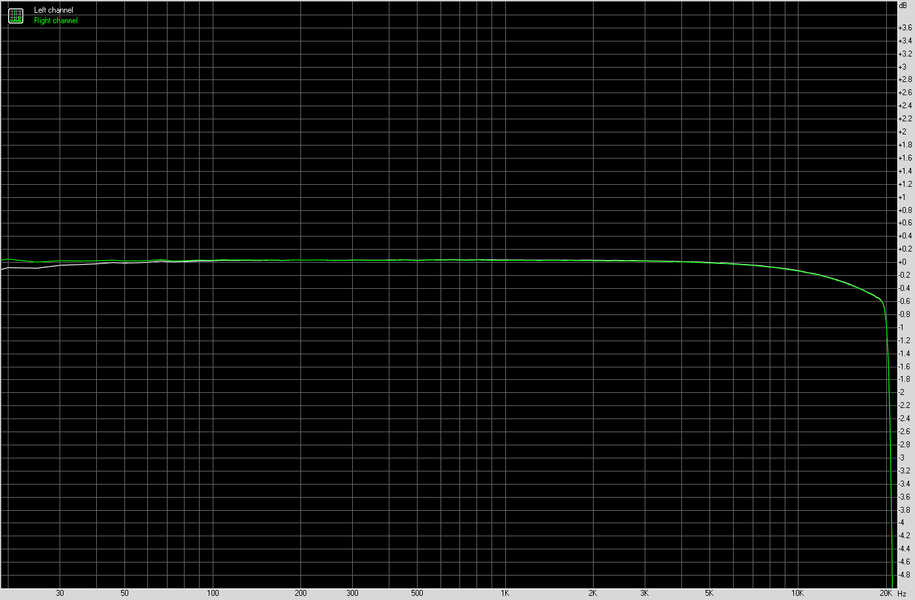

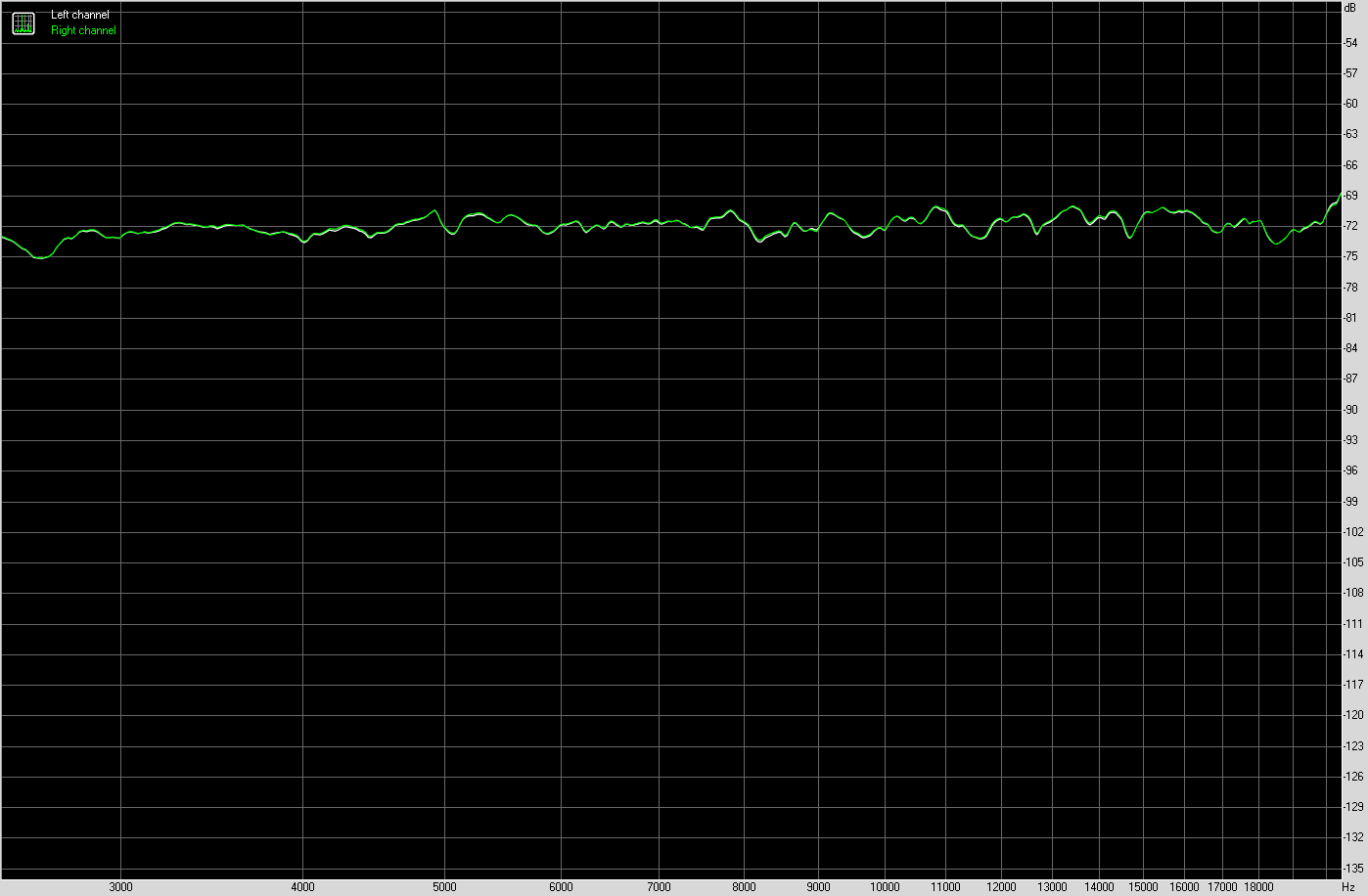

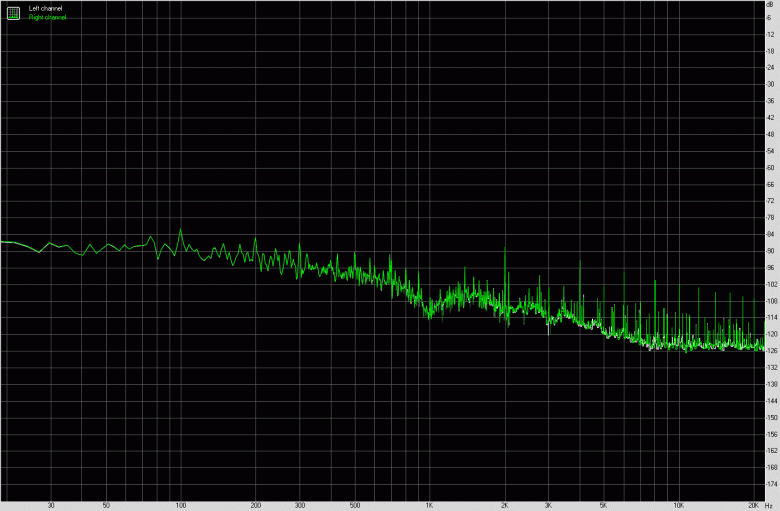

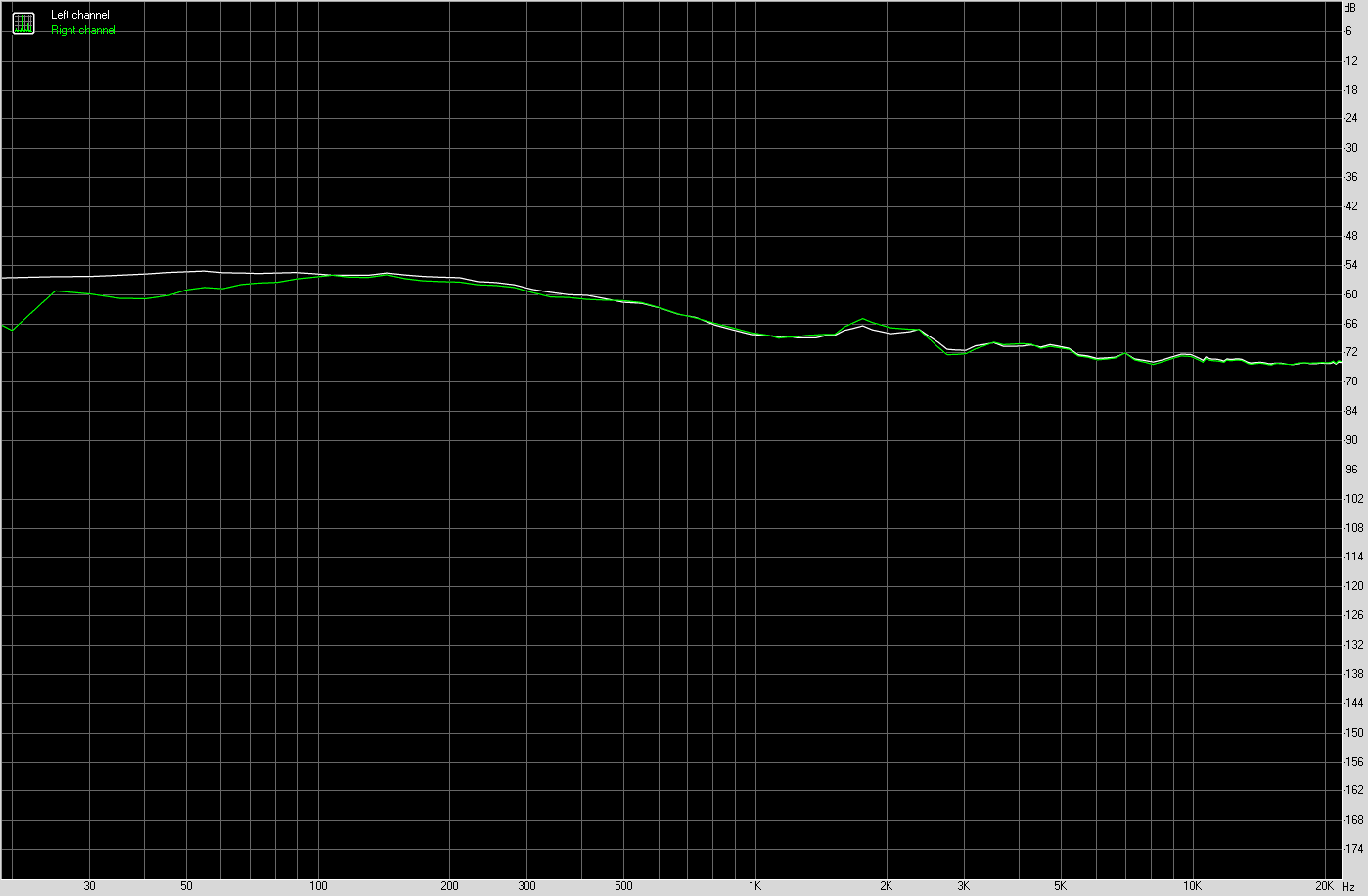

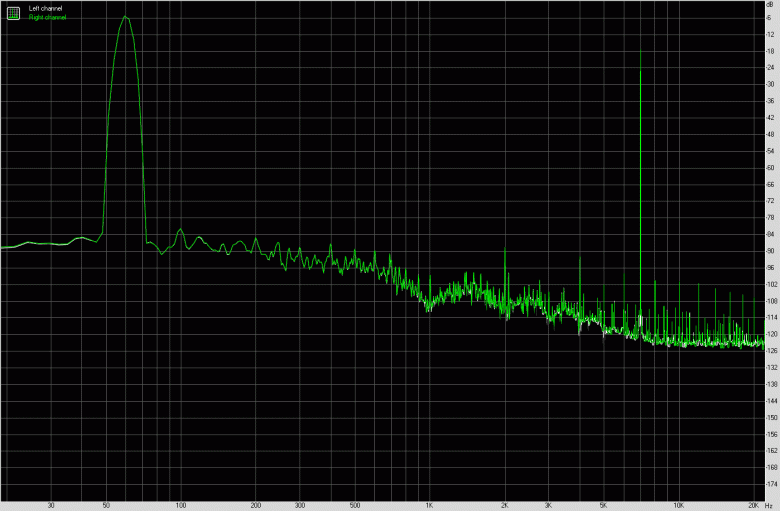

Результаты тестирования звукового тракта в RMAA

Питание, охлаждение

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX здесь есть еще два EPS12V (4-х и 8-ми контактные).

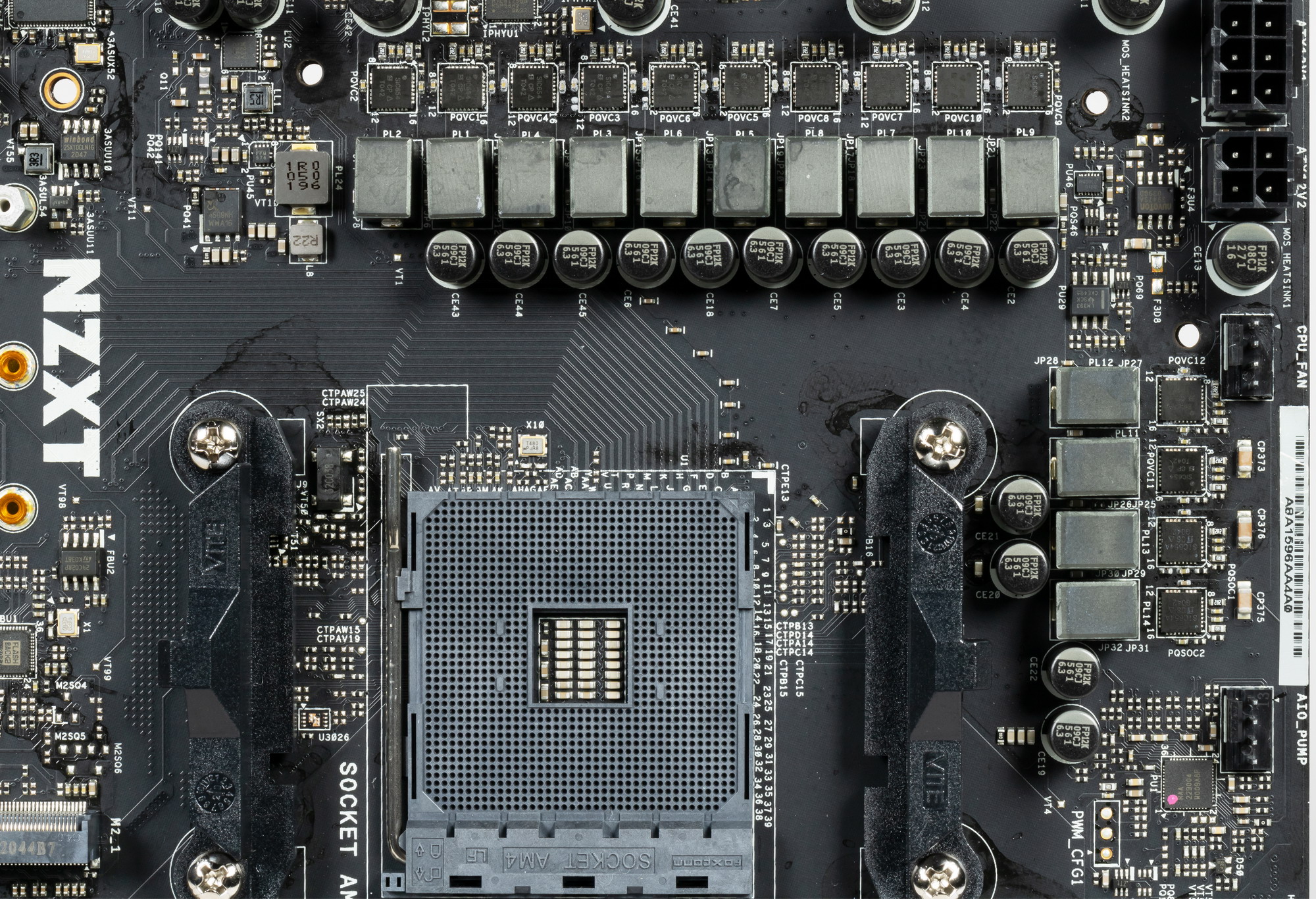

Система питания весьма продвинутая для среднебюджетного уровня матплаты, мы видим 14 фаз.

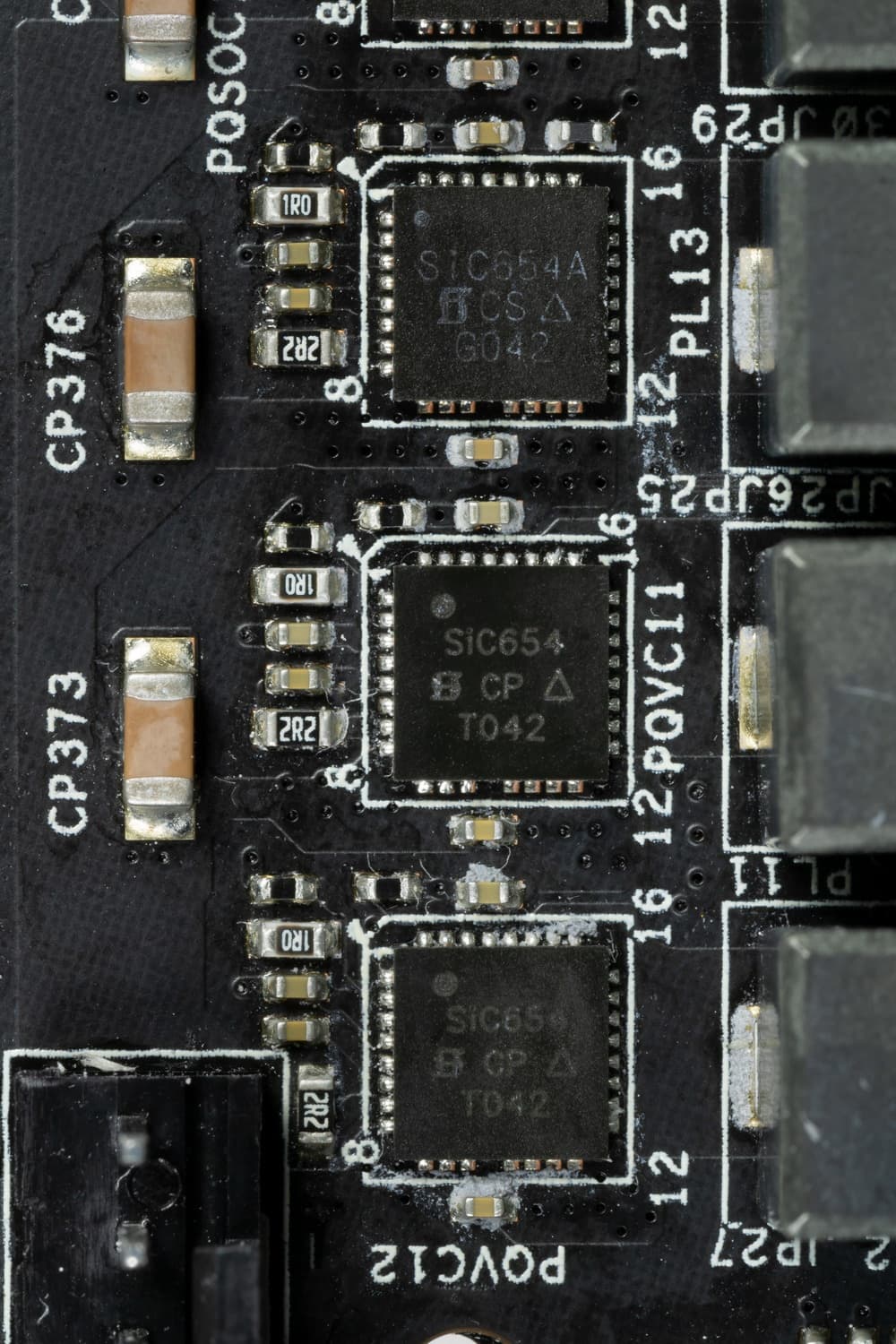

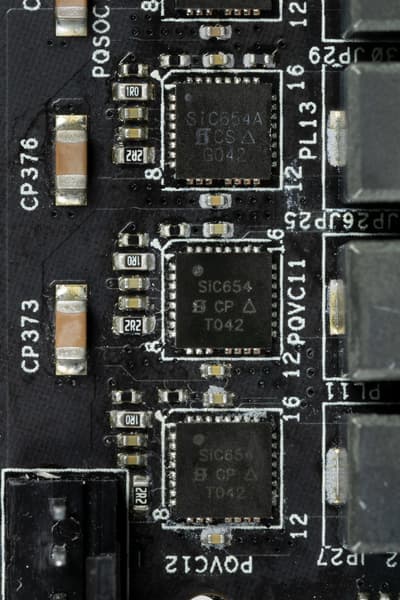

Каждый канал фазы имеет суперферритовую катушку и MOSFET SiC654A от Vishay.

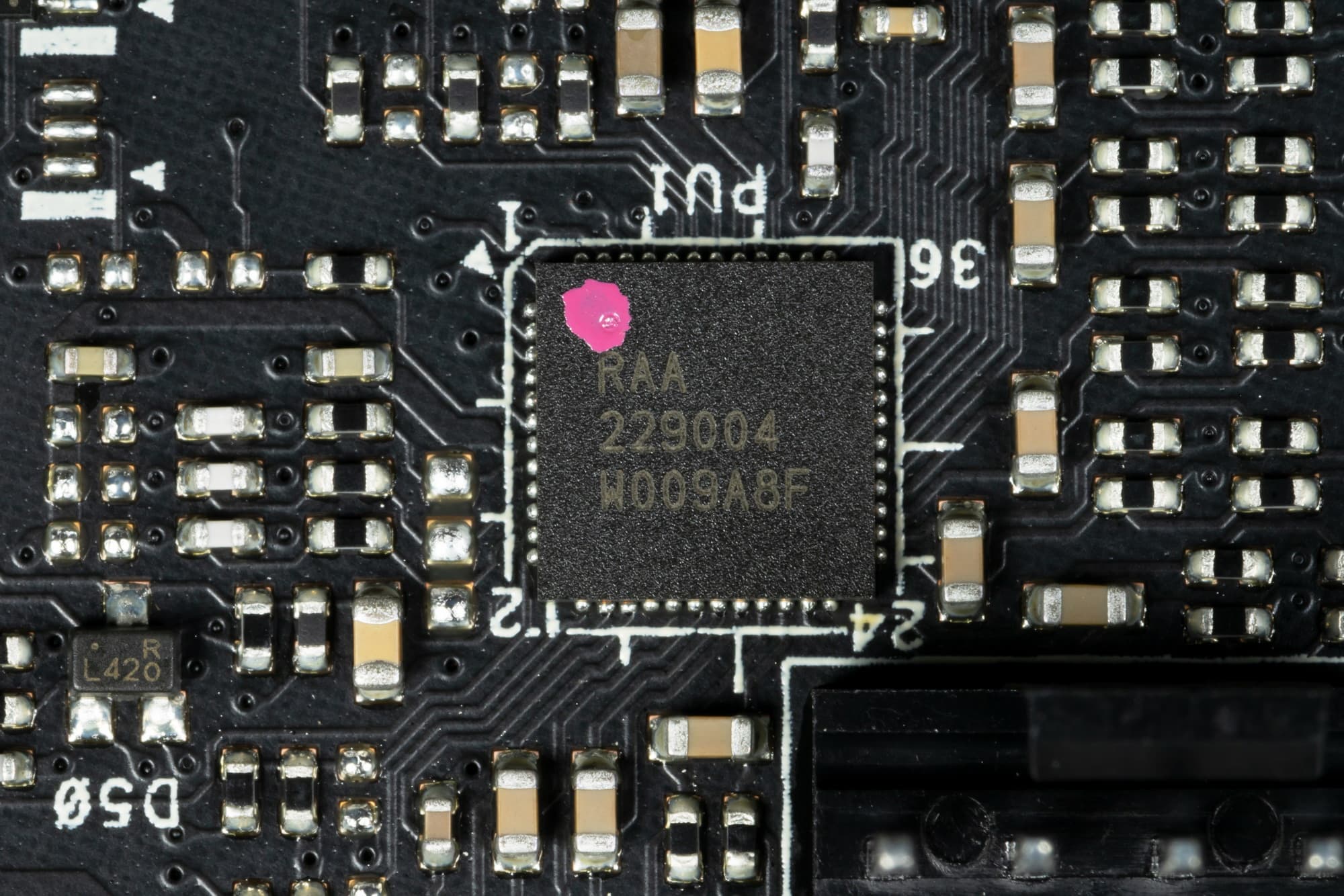

Для управления фазами используется цифровой контроллер RAA229004 от Renesas.

Однако он рассчитан максимум на 8 фаз. Разумеется, используется схема с удвоителями фаз.

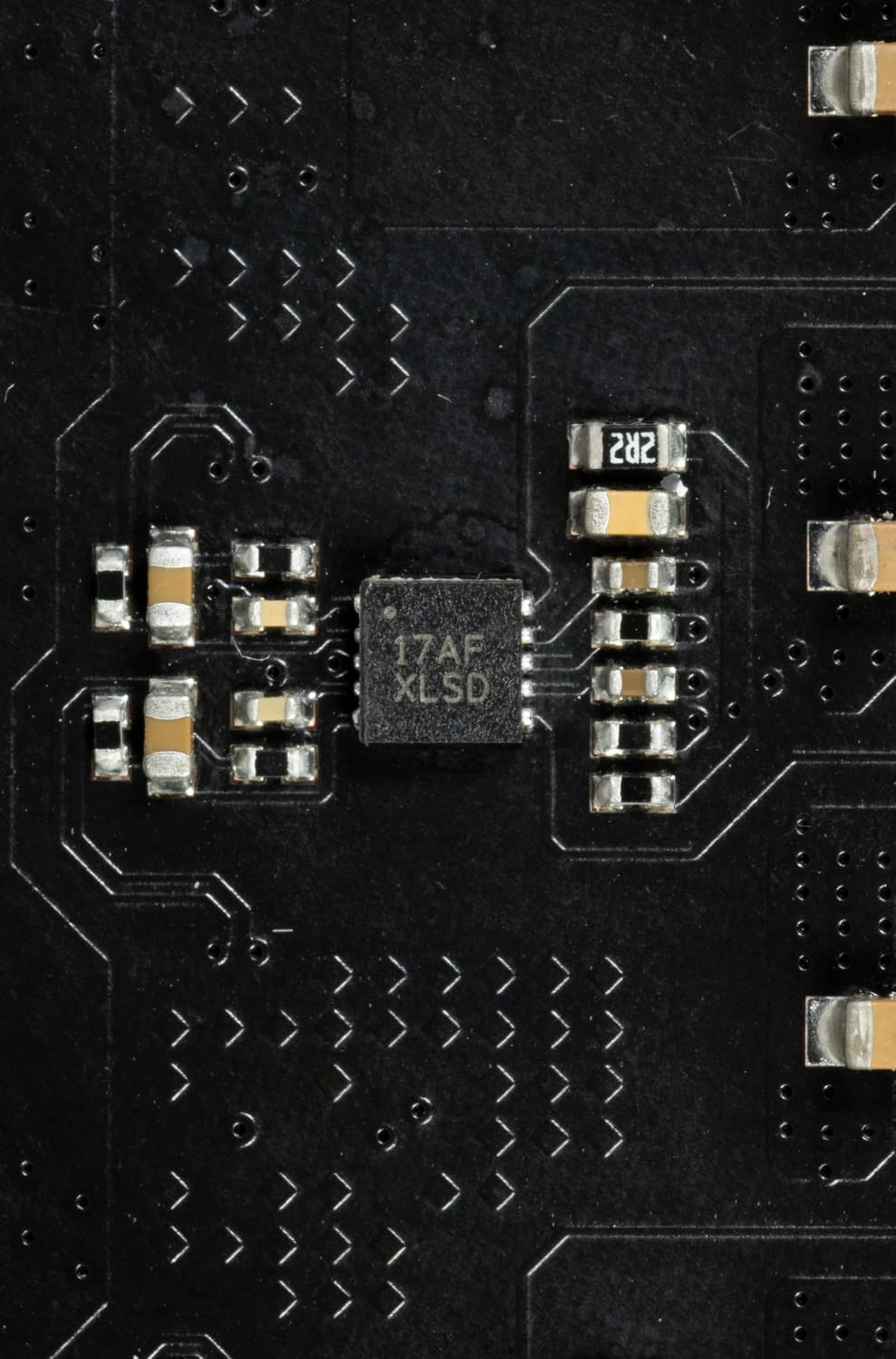

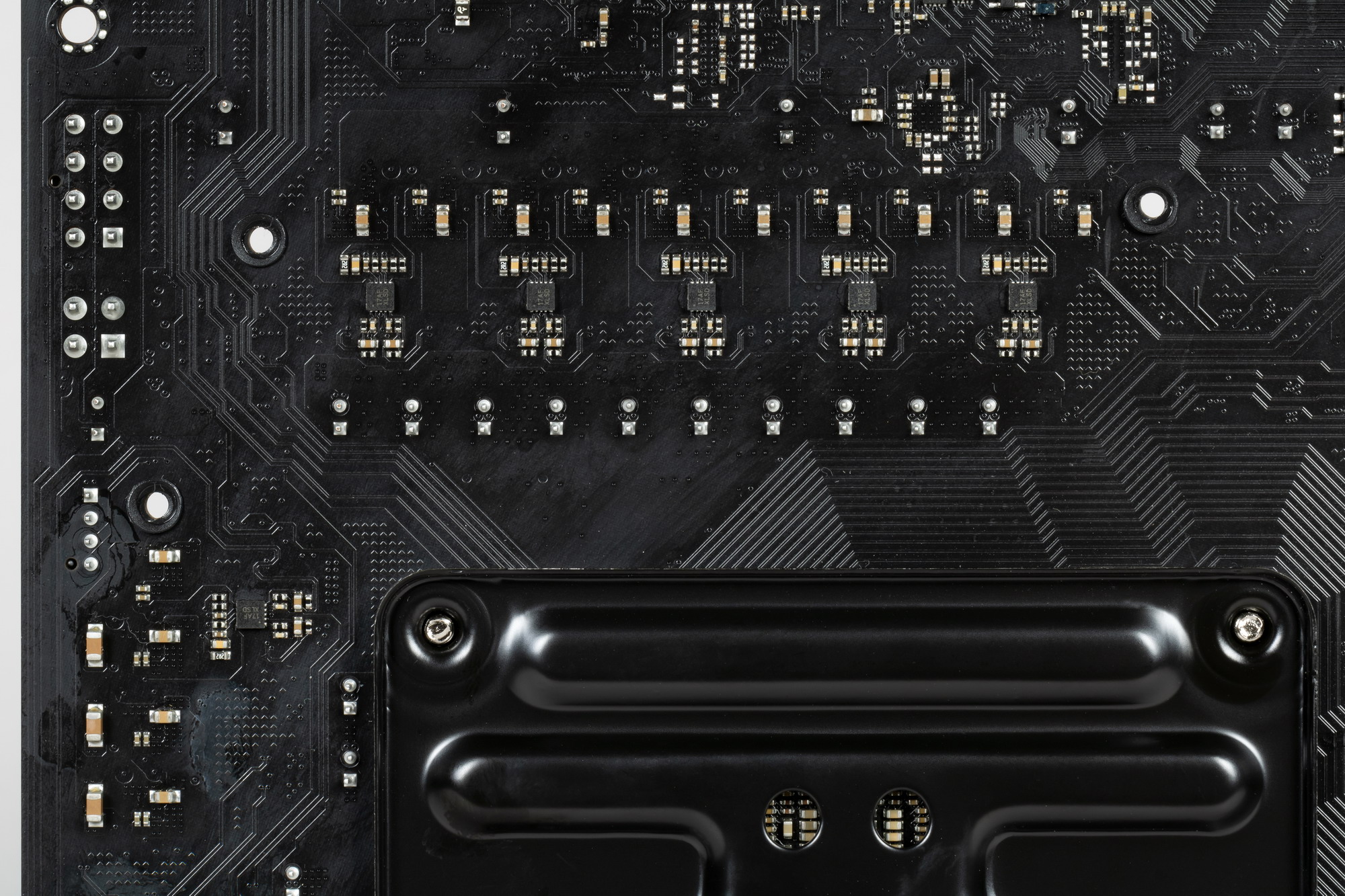

Они расположены на оборотной стороне платы (ISL6617A от того же Renesas, бывшей Intersil).

Так что 12 фаз для ядра преобразуются в 6 (две физических идут за одну на контроллере), а еще 2 для SoC управляются без преобразований.

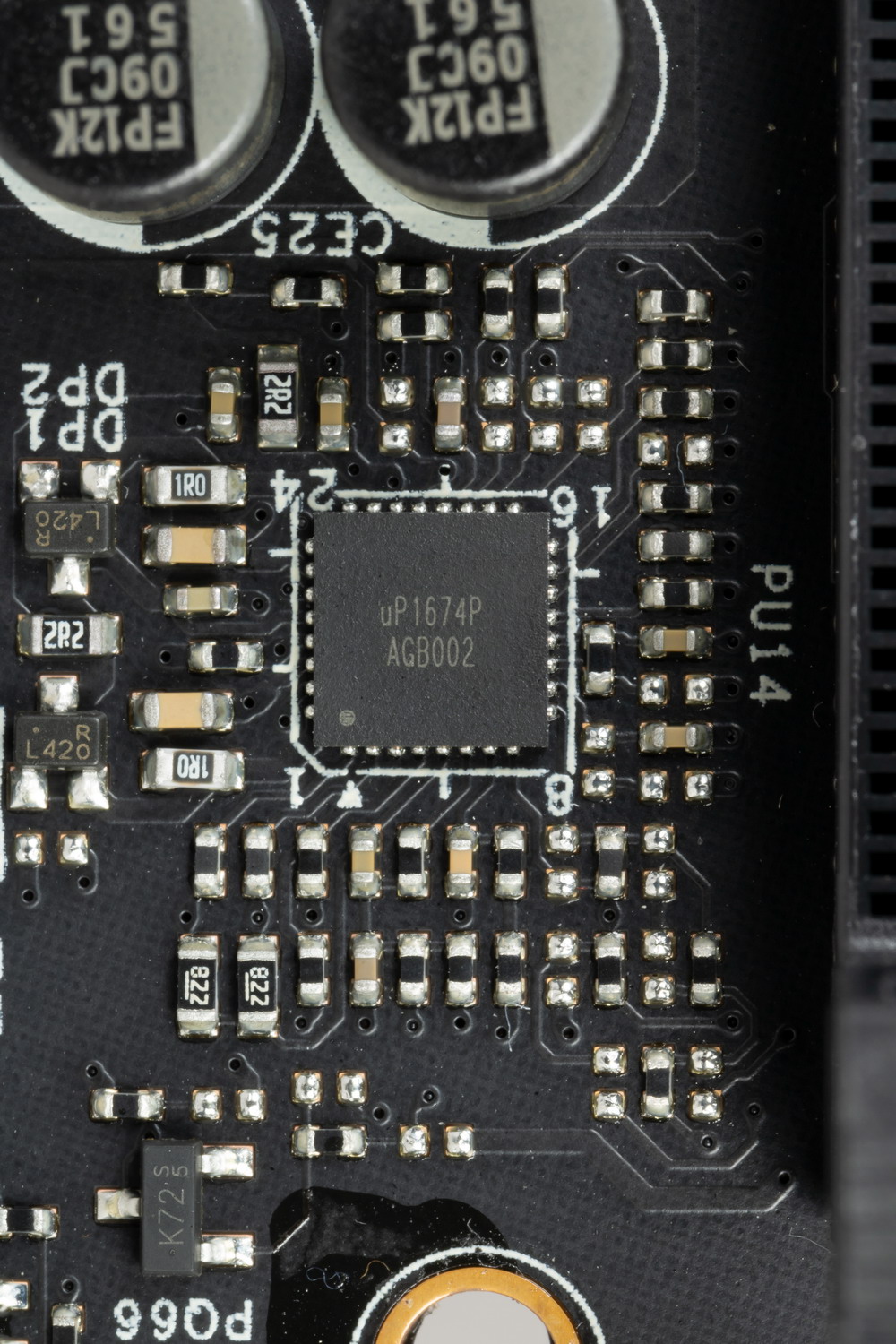

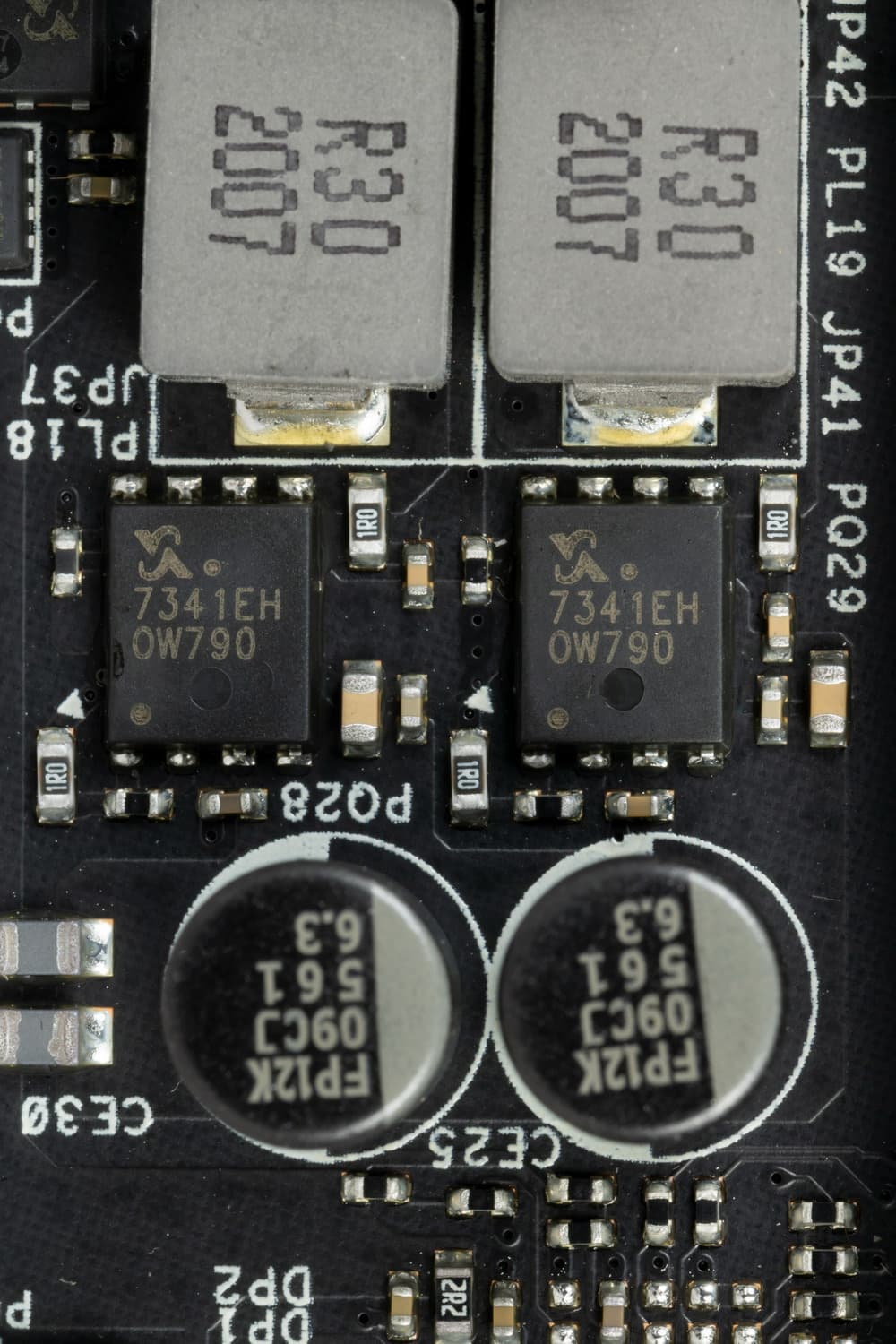

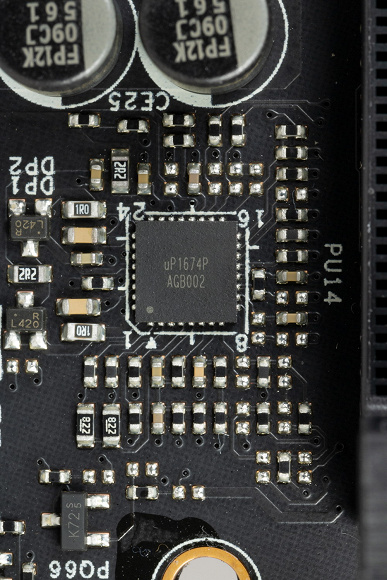

Что касается модулей оперативной памяти, то здесь все проще: реализована однофазная схема на мосфетах Vishay с контроллером uPI.

Теперь про охлаждение.

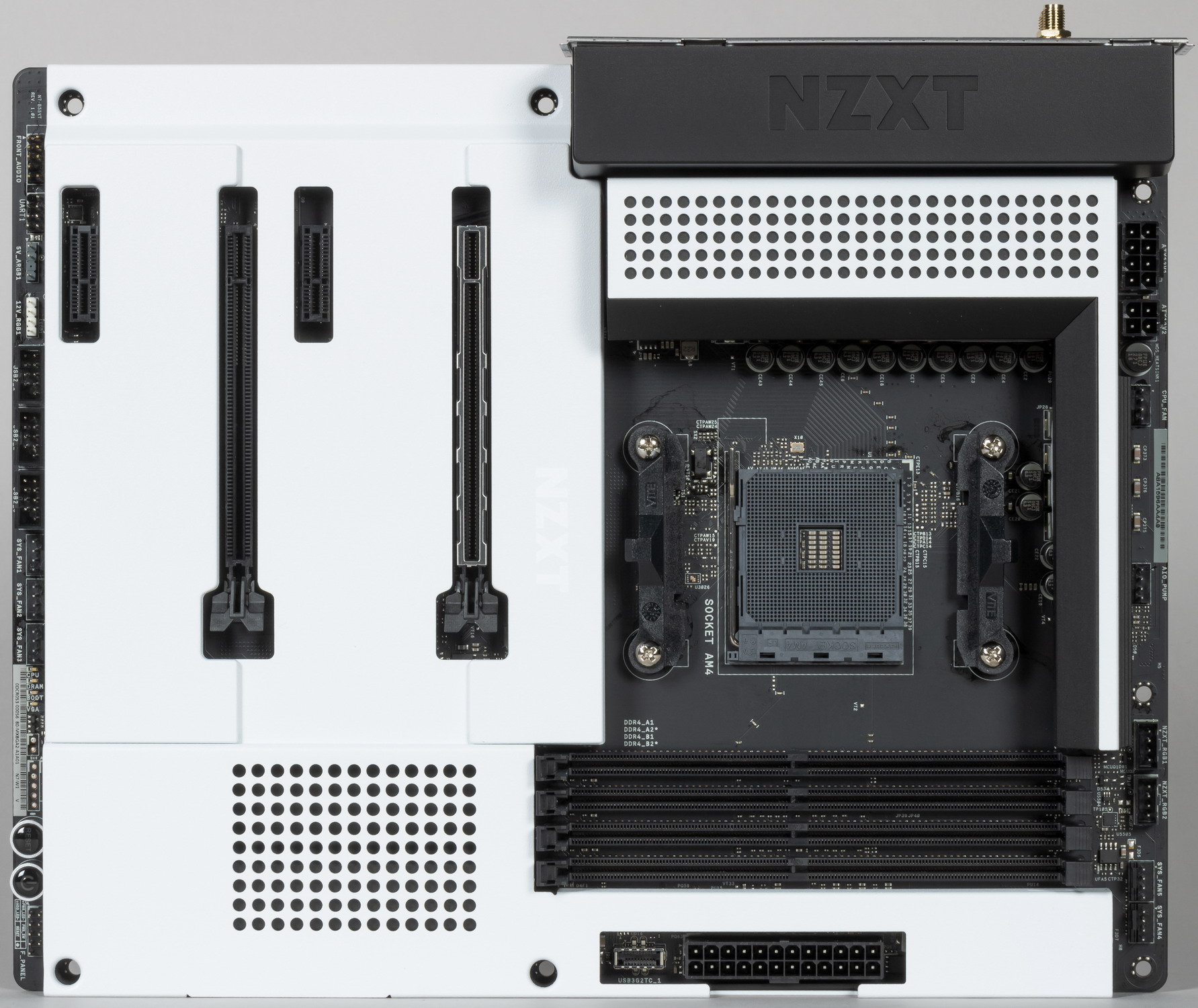

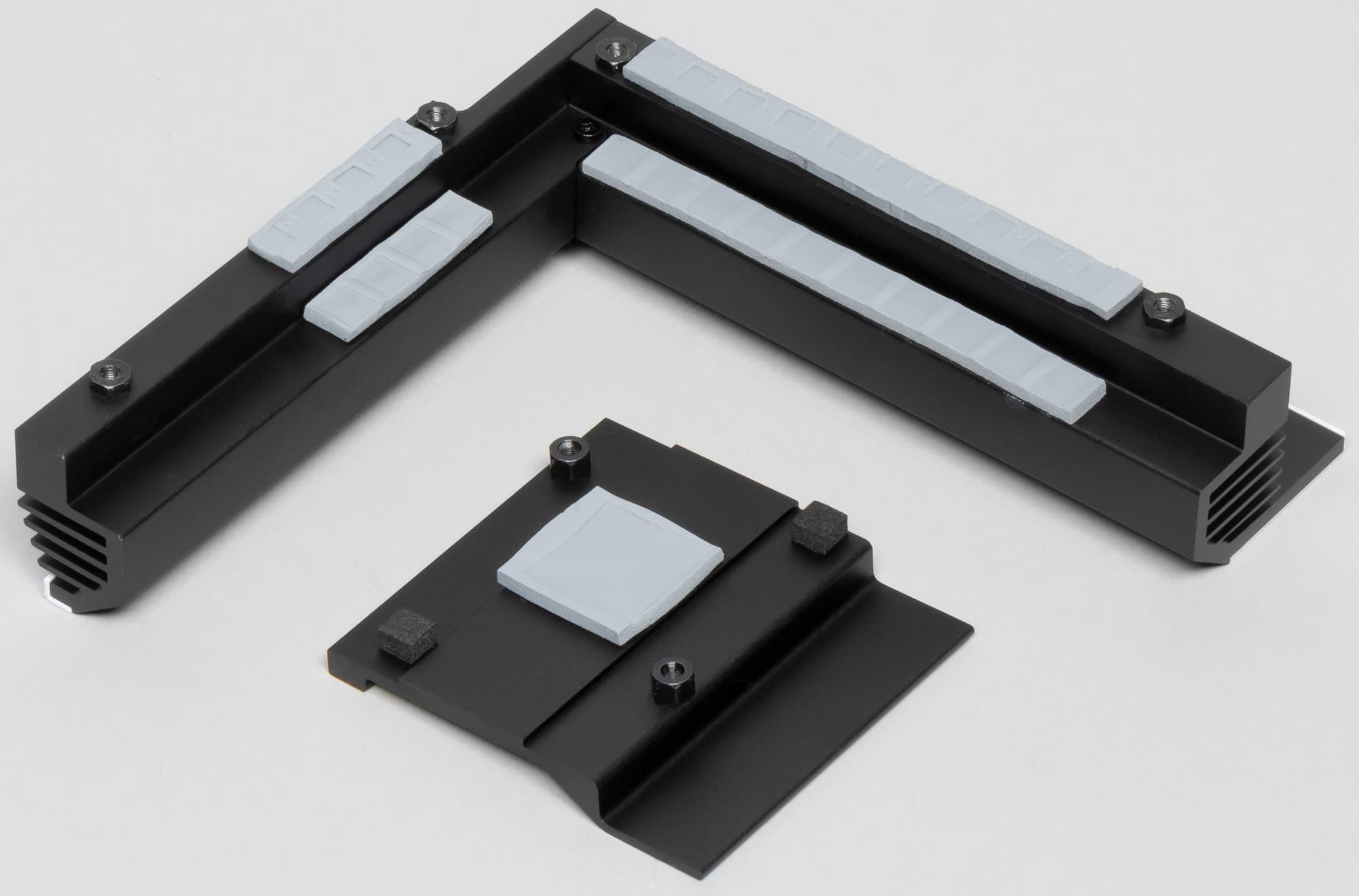

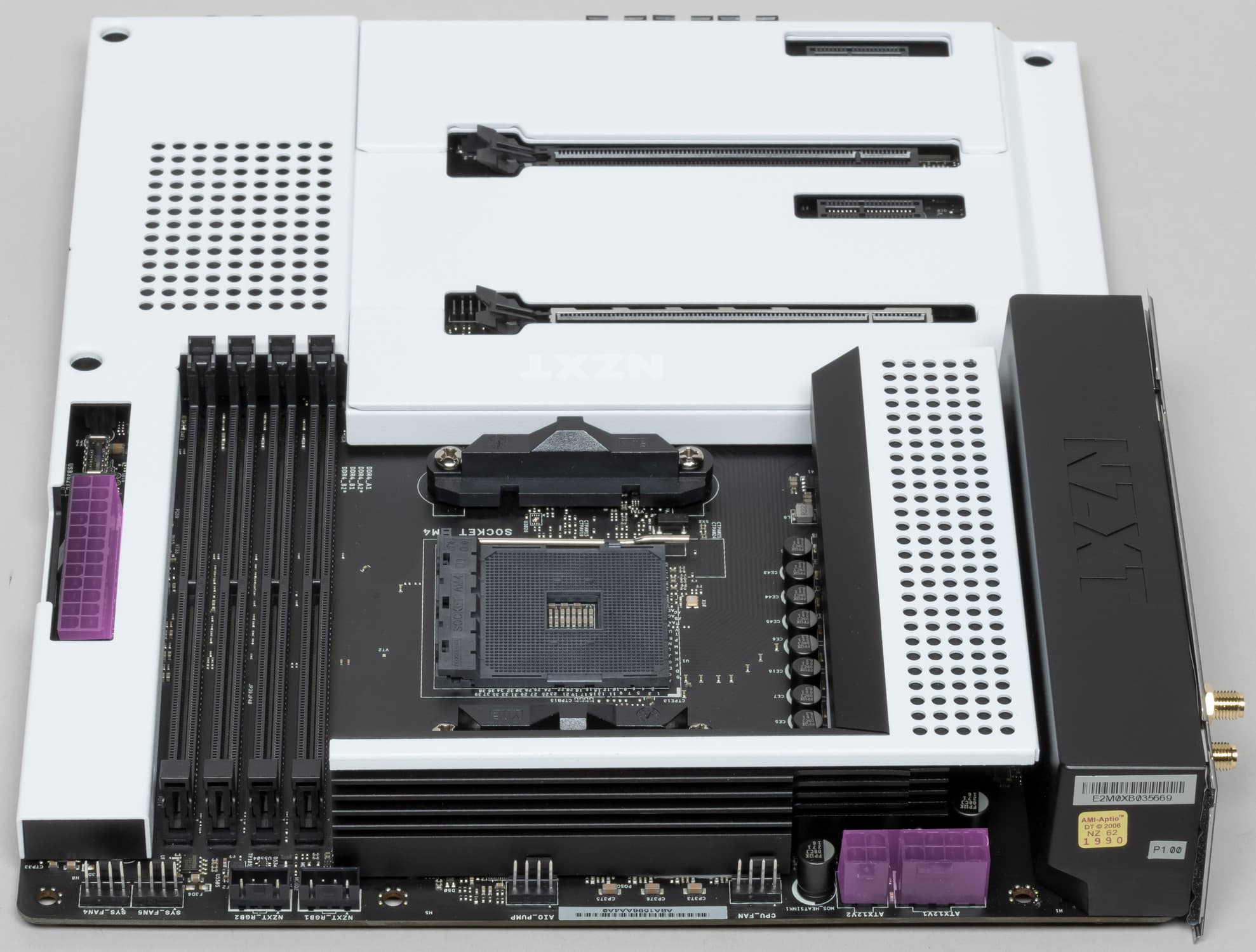

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы. Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей.

VRM-секция имеет свой сдвоенный радиатор, части которого соединены под прямым углом.

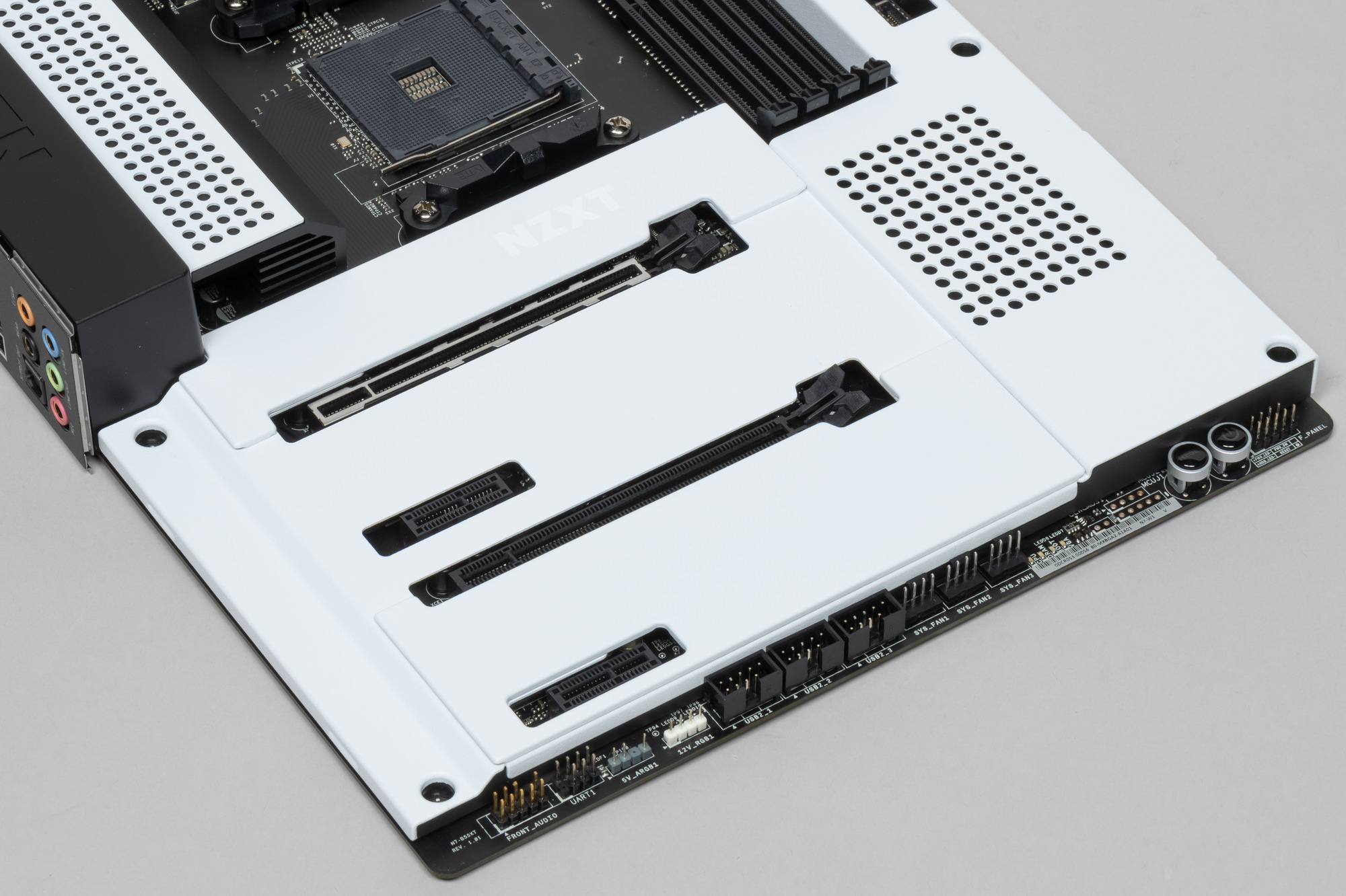

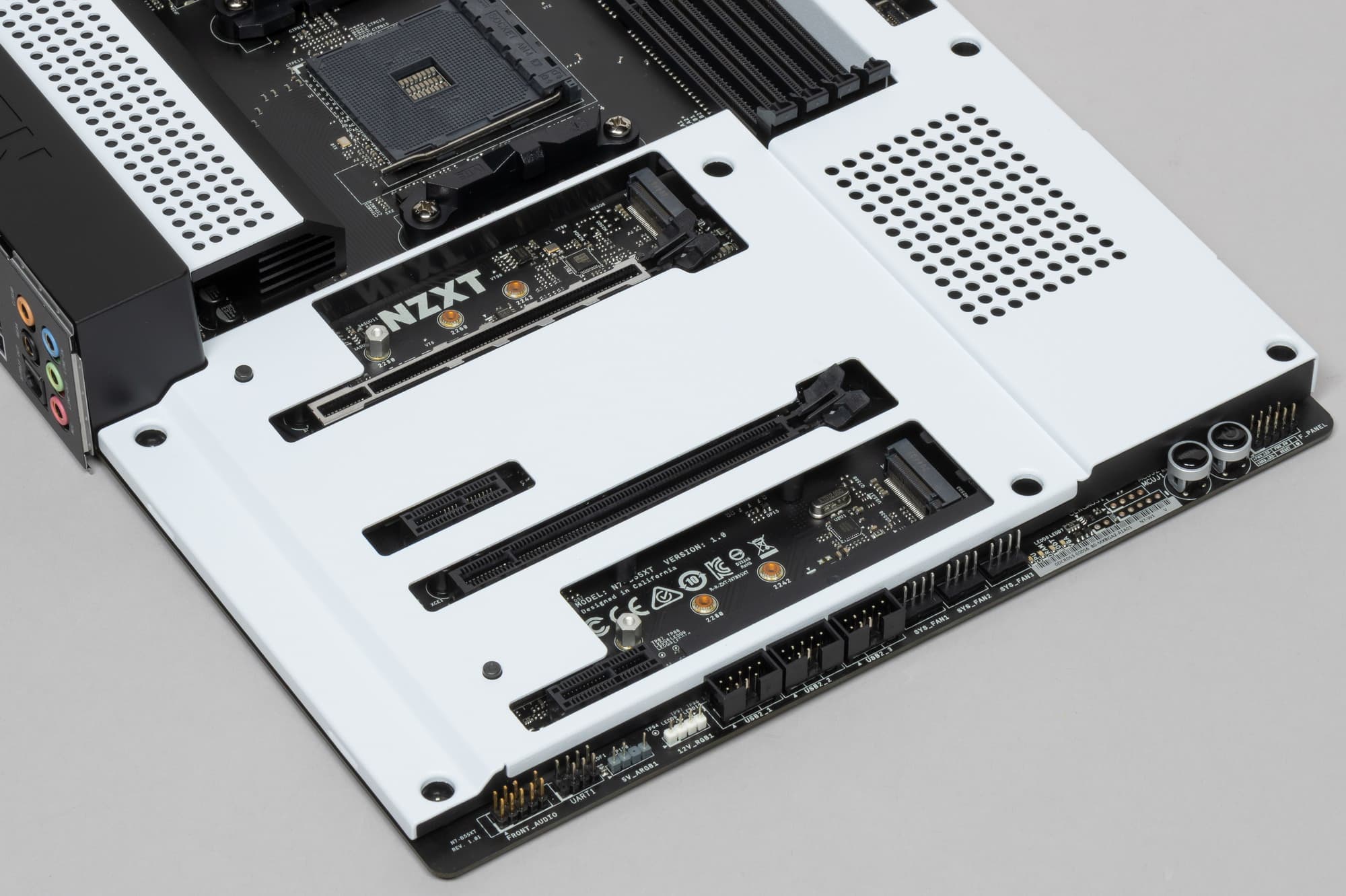

Я ранее говорил о том, что охлаждение модулей M.2 никак не организовано. А гнезда просто прикрываются декоративными заглушками на магнитах. Ибо дизайн платы предусматривает вот такое стильное покрытие типа панциря.

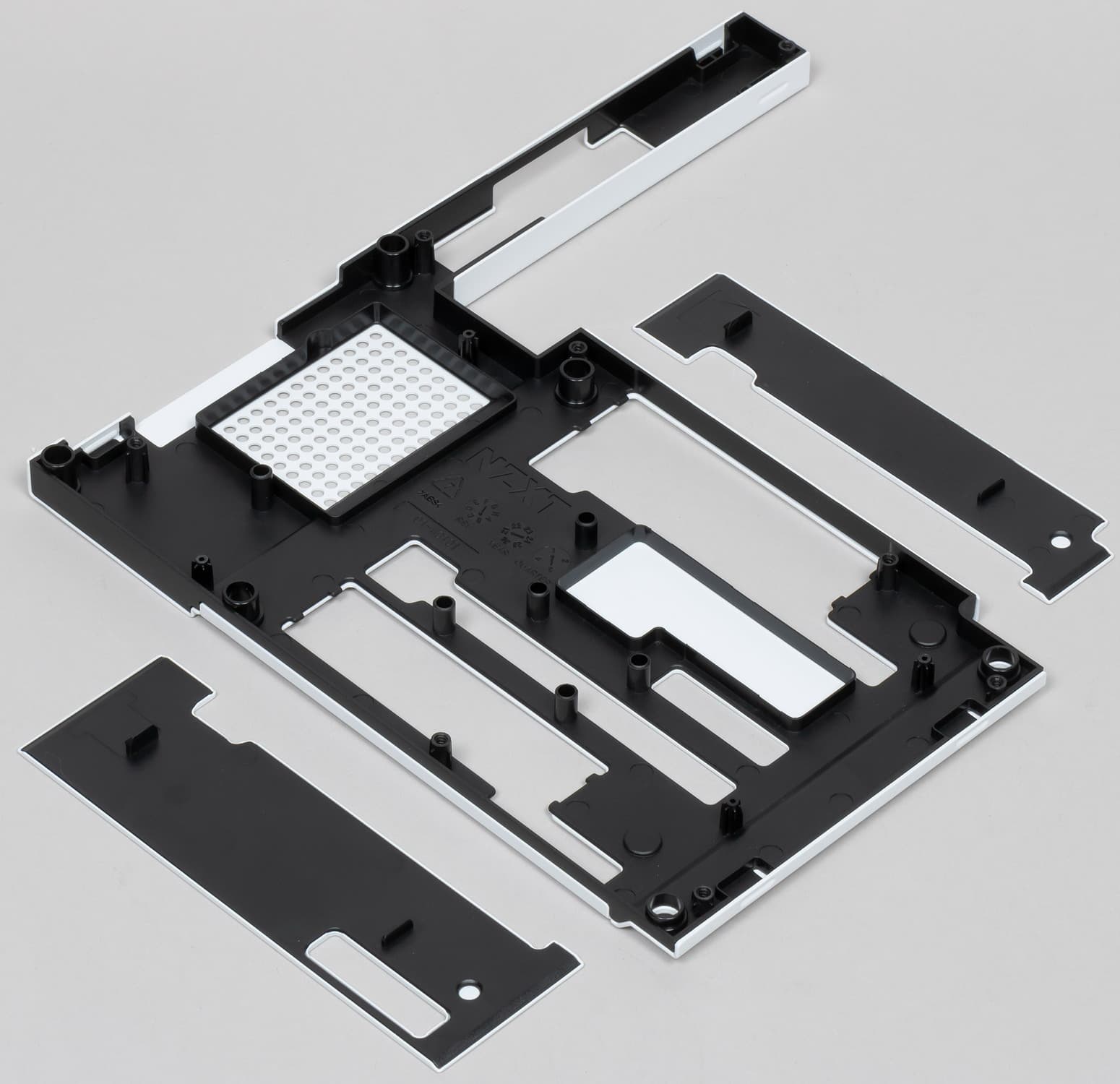

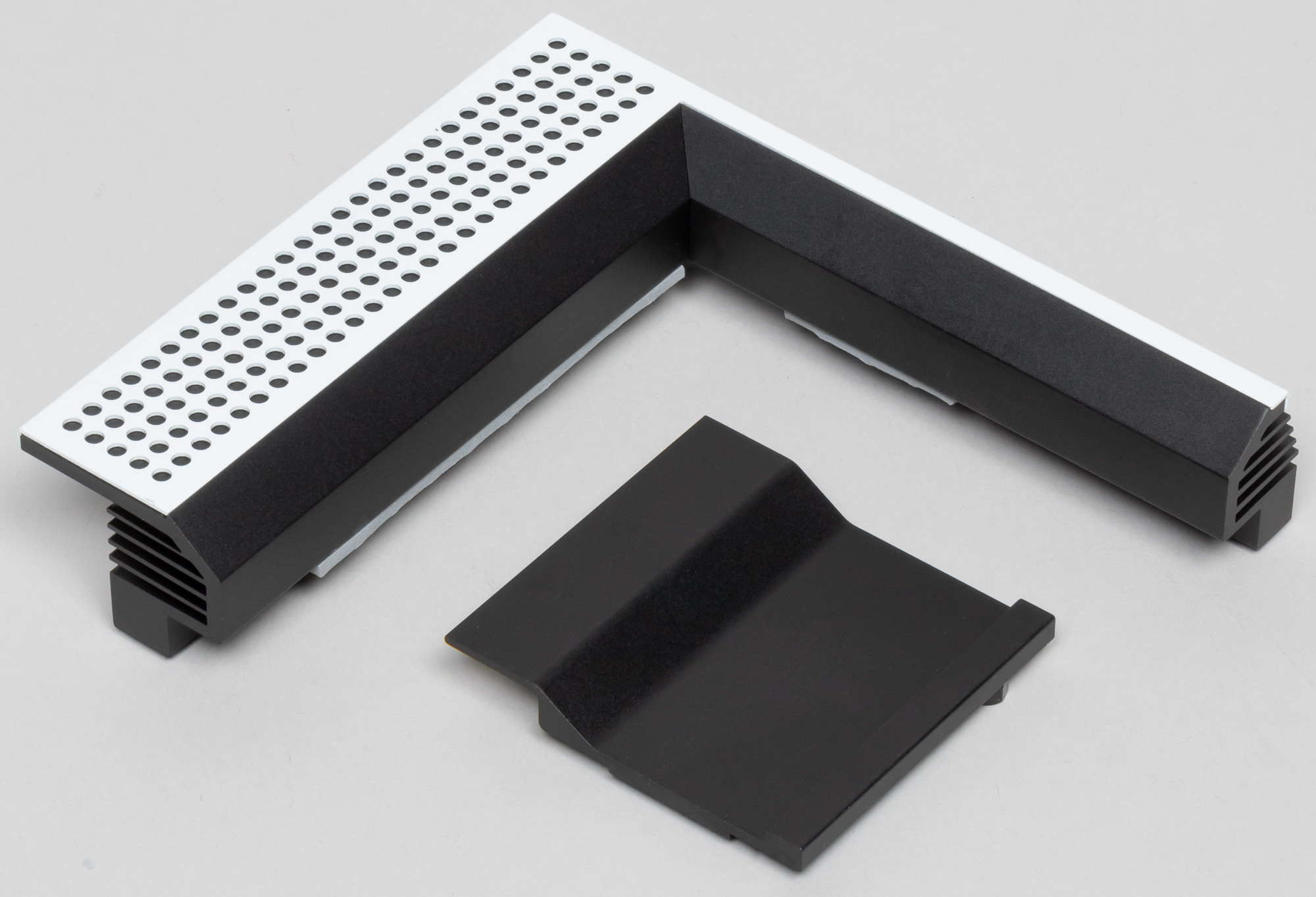

Внутри черное покрытие — точно пластиковое, а вот наружные белые панели — металлические, поэтому у меня лично возник сразу вопрос: почему нельзя было организовать радиаторы охлаждения M.2 накопителей на этих заглушках? Делов-то: сделать их толще в районе M.2 портов и насадить «терможвачку». При этом и дизайн в целом платы только выиграл бы.

Так или иначе, я бы крайне НЕ рекомендовал закрывать модули в M.2 портах заглушками во избежании перегрева накопителей.

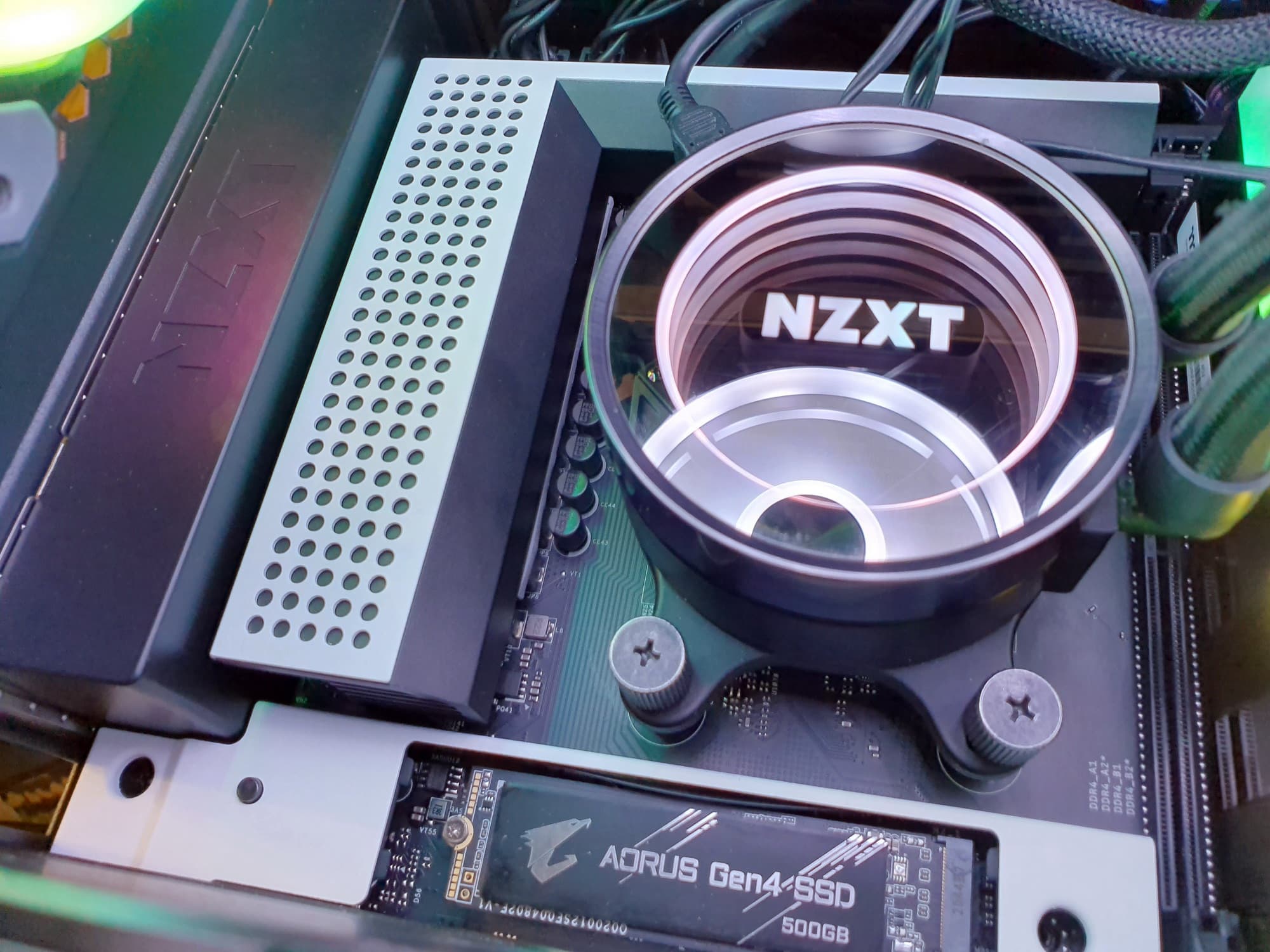

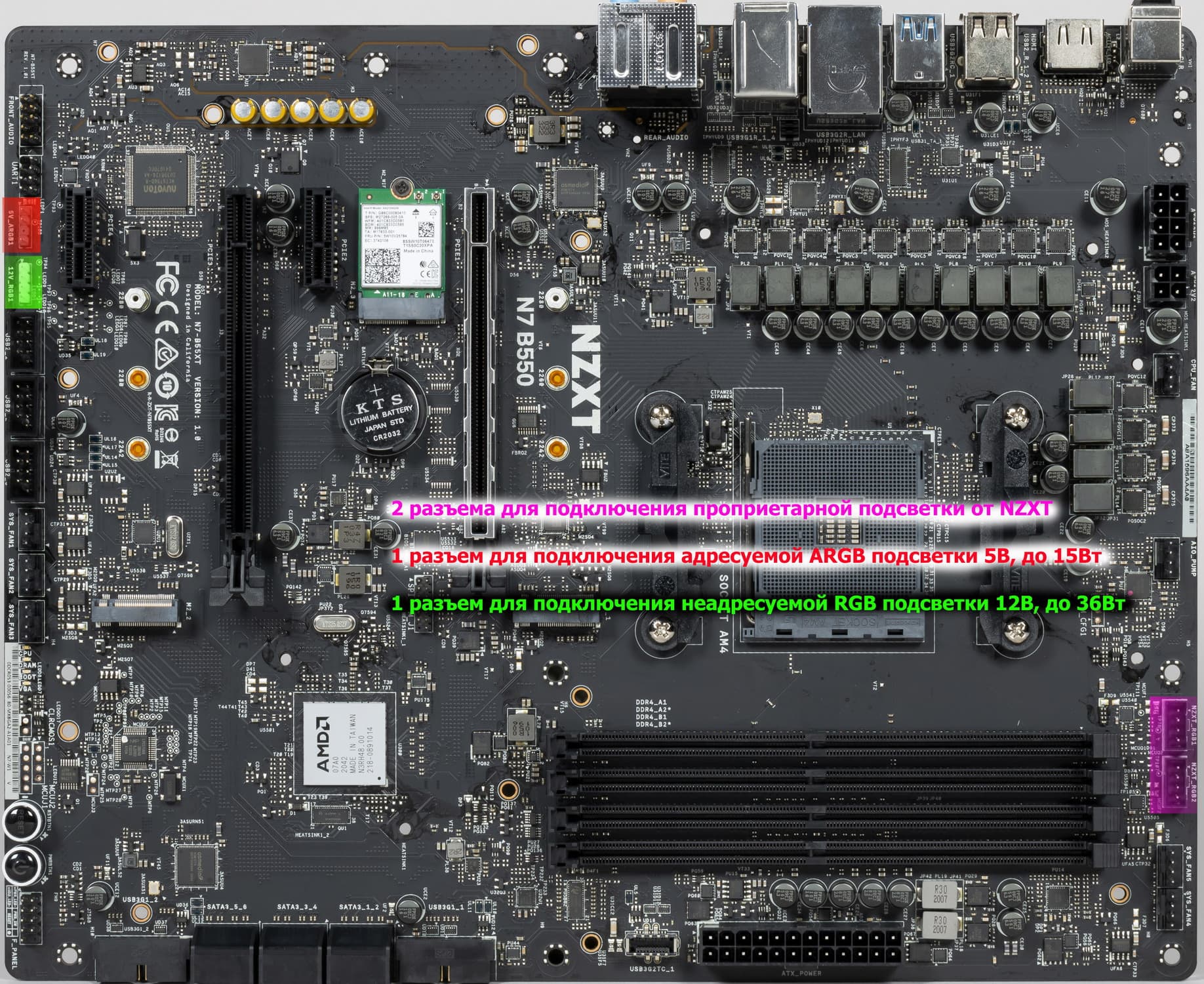

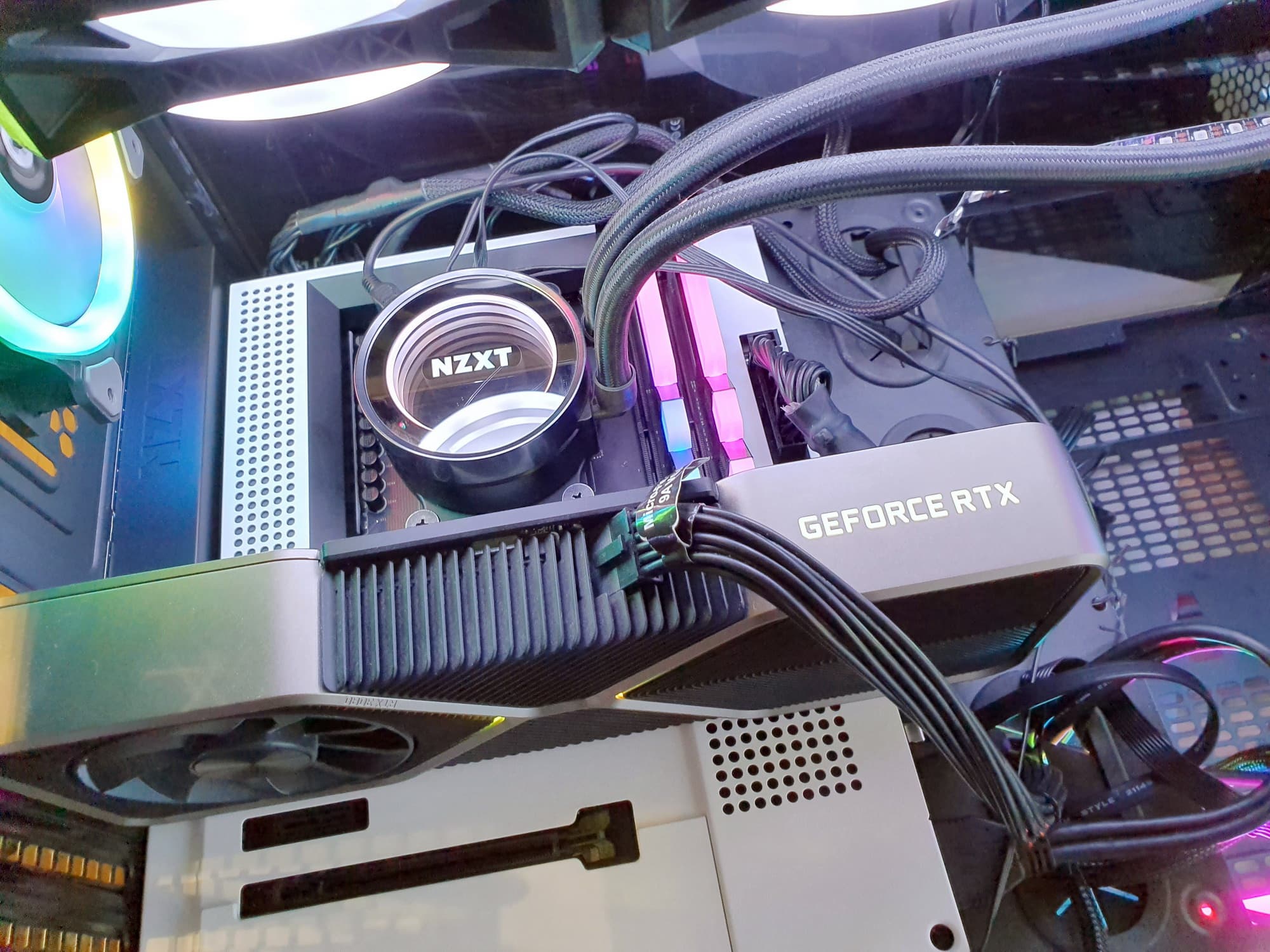

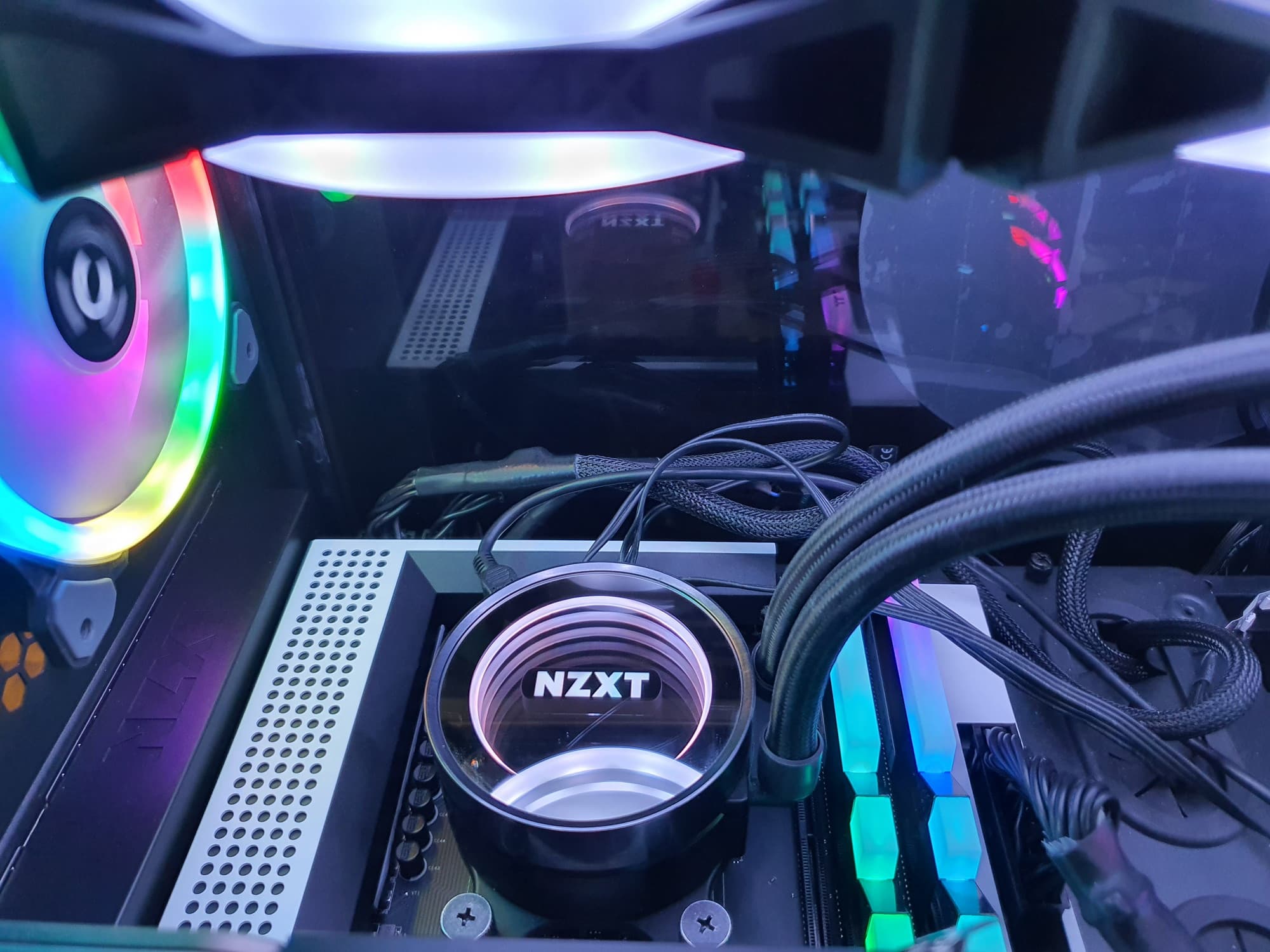

Подсветка


Все о внешней красоте

Программное обеспечение под Windows

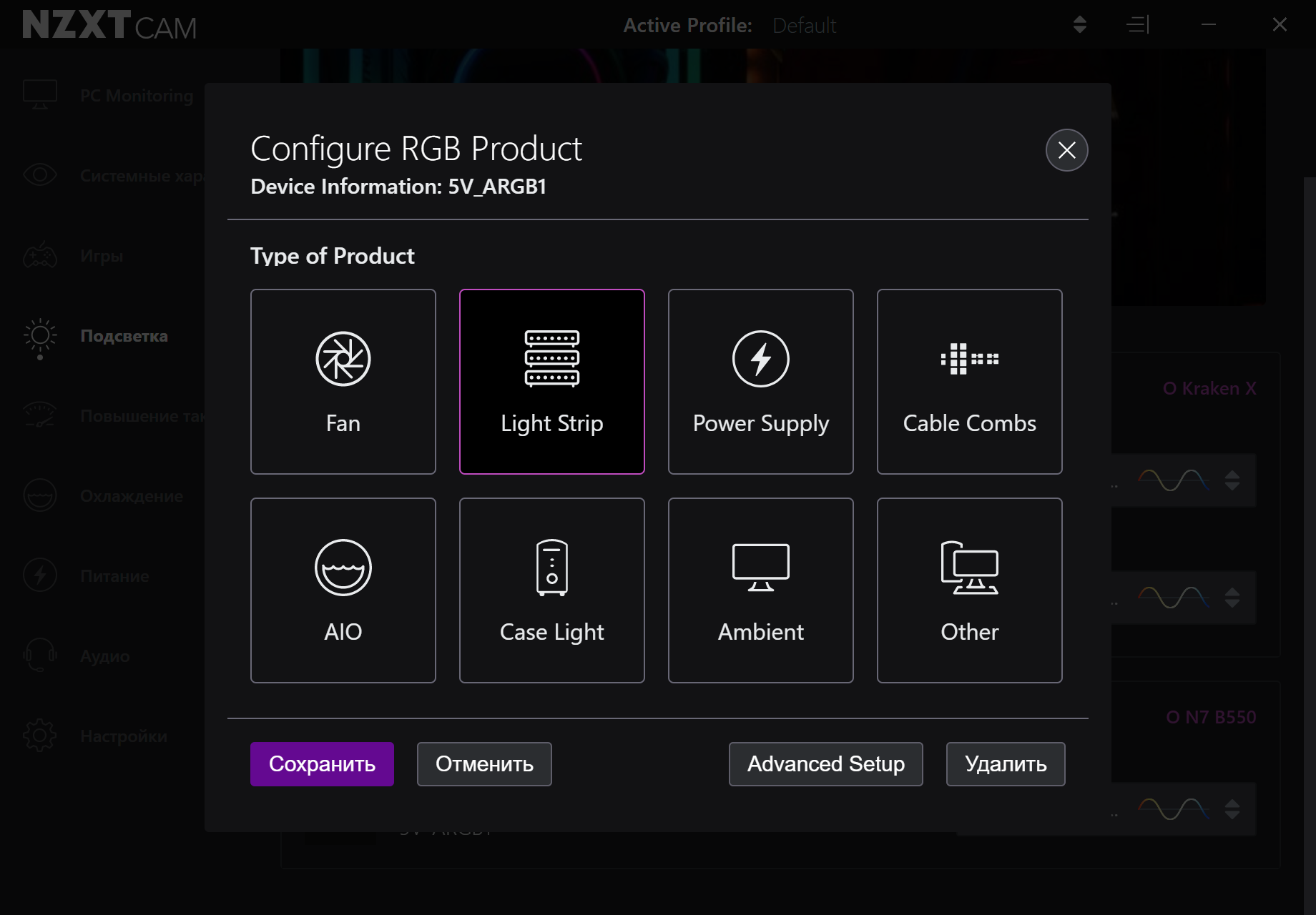

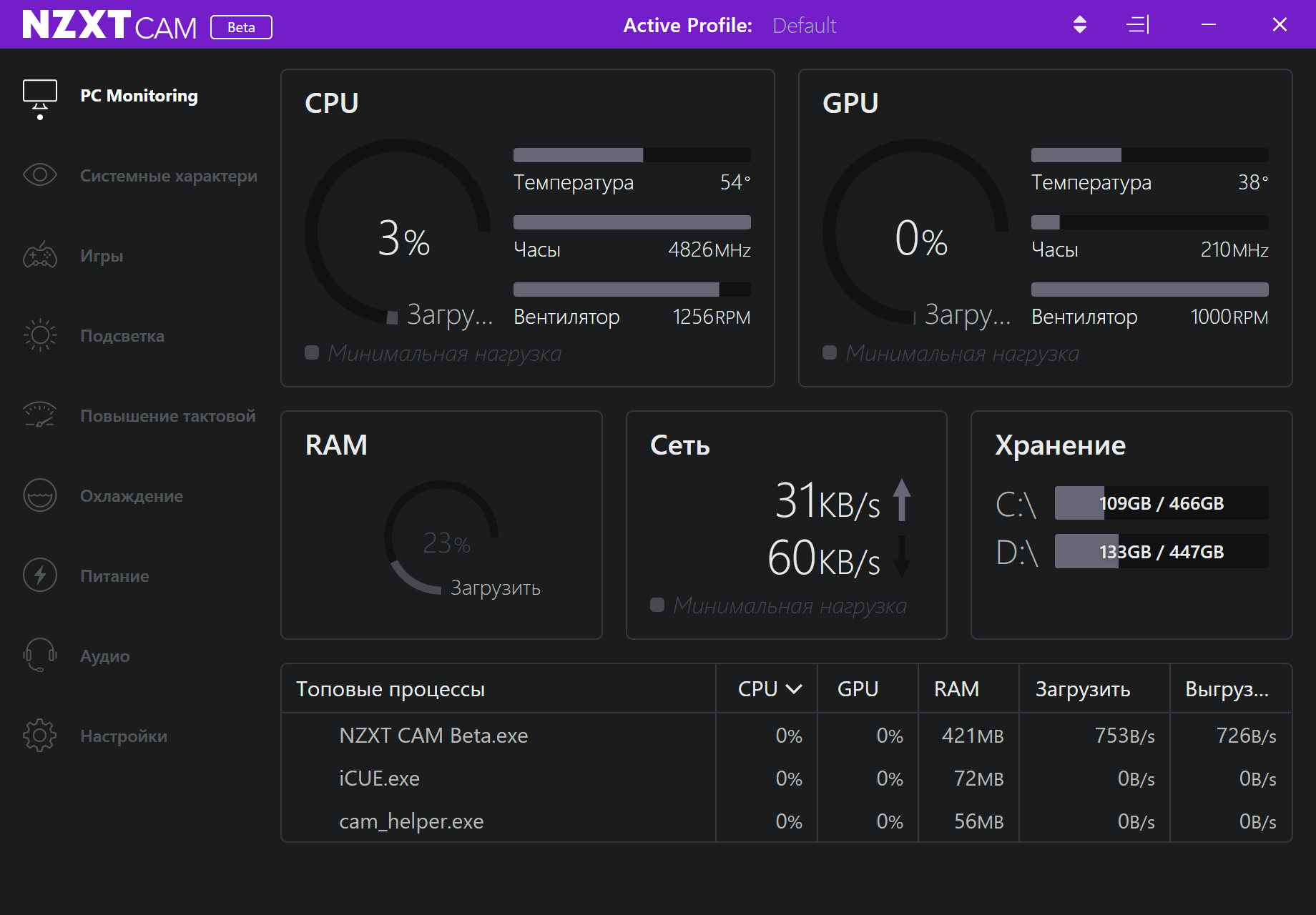

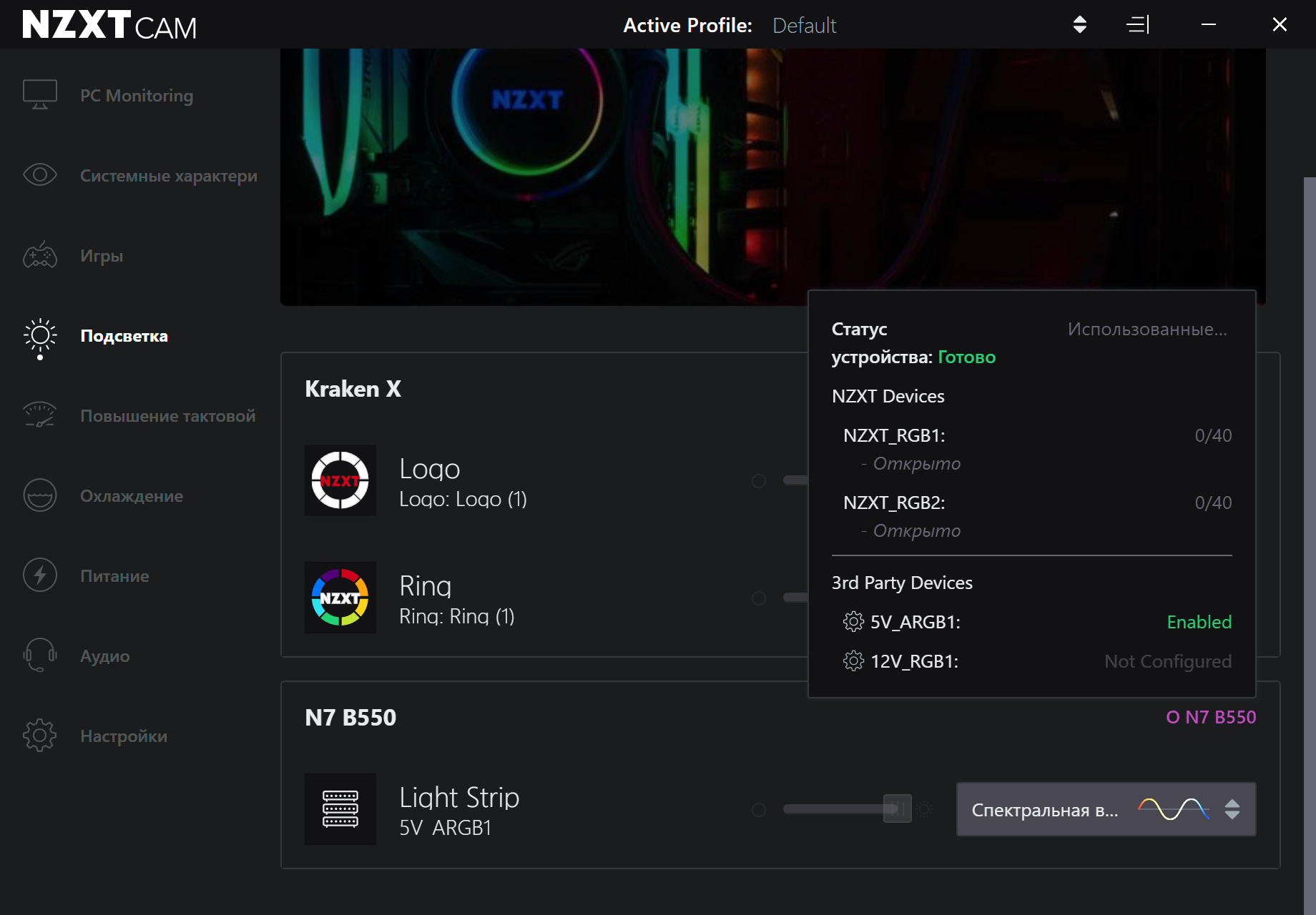

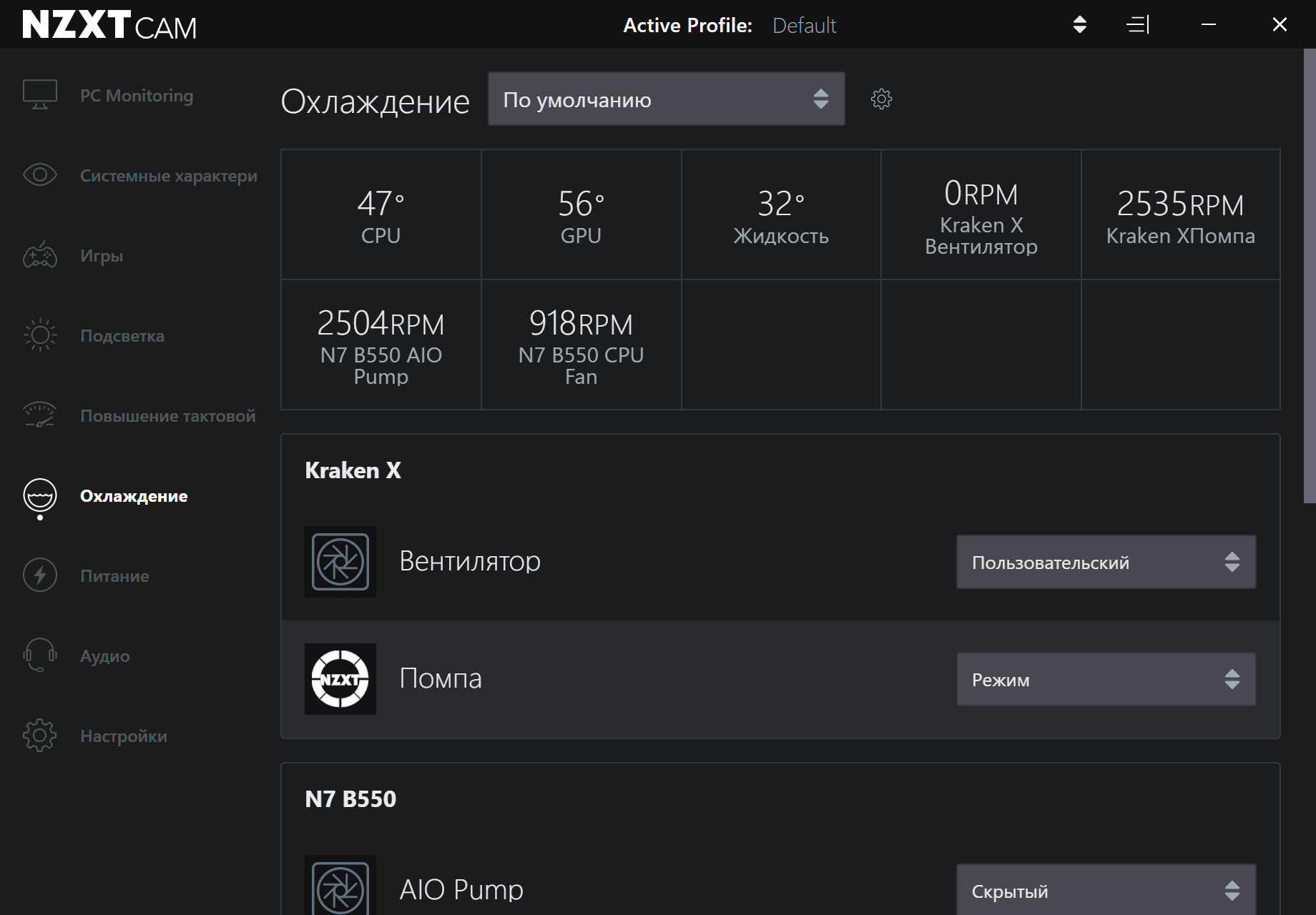

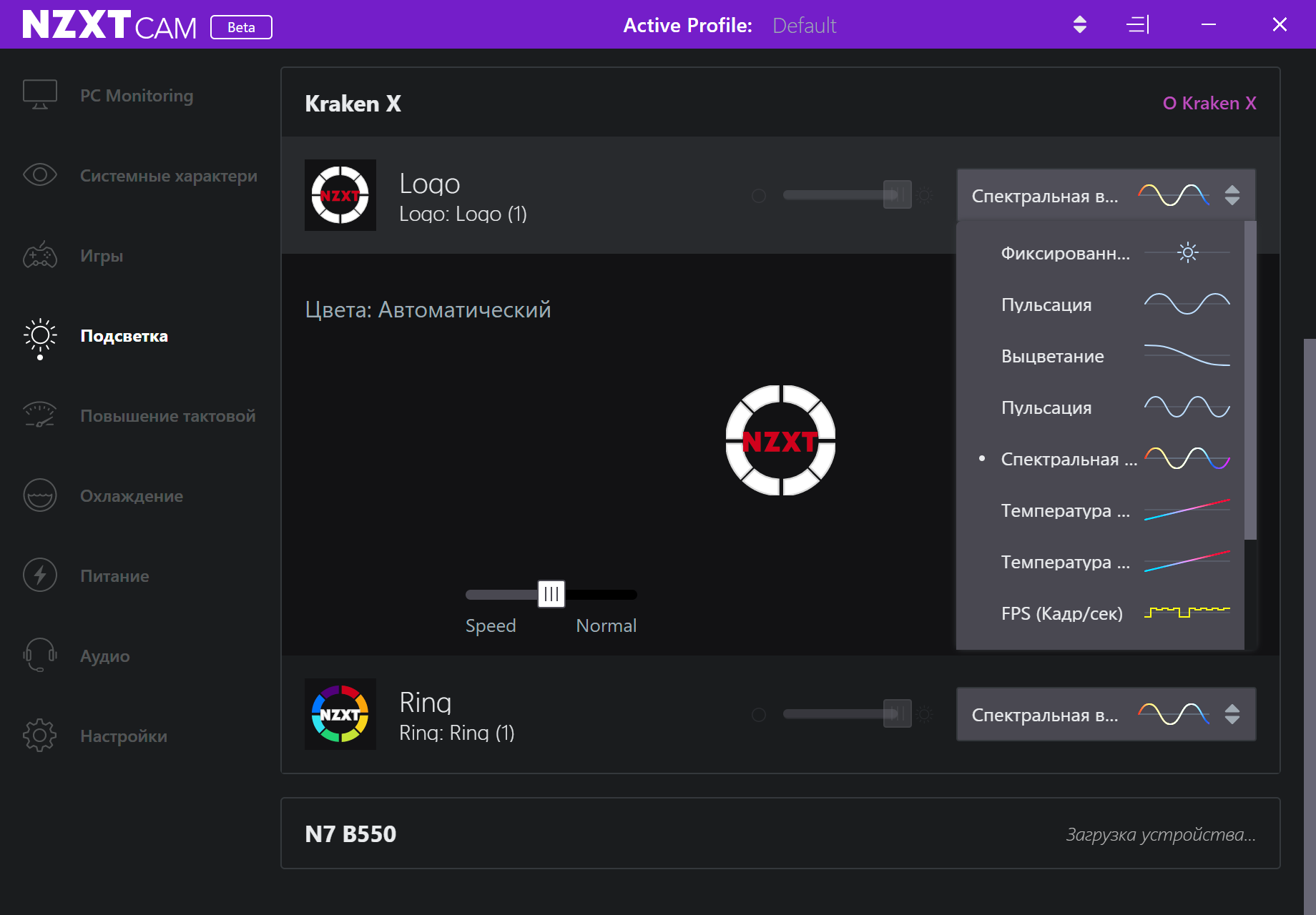

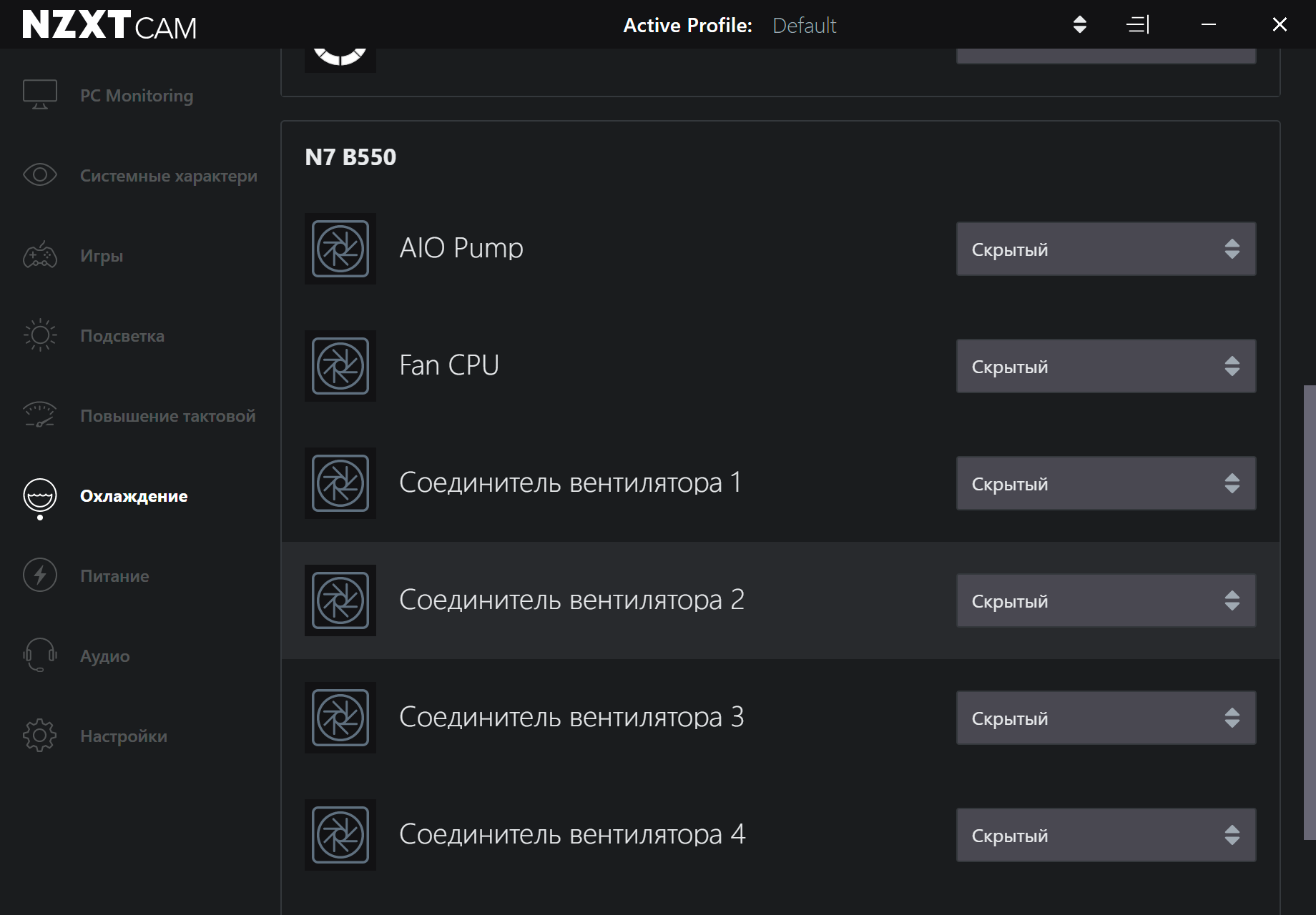

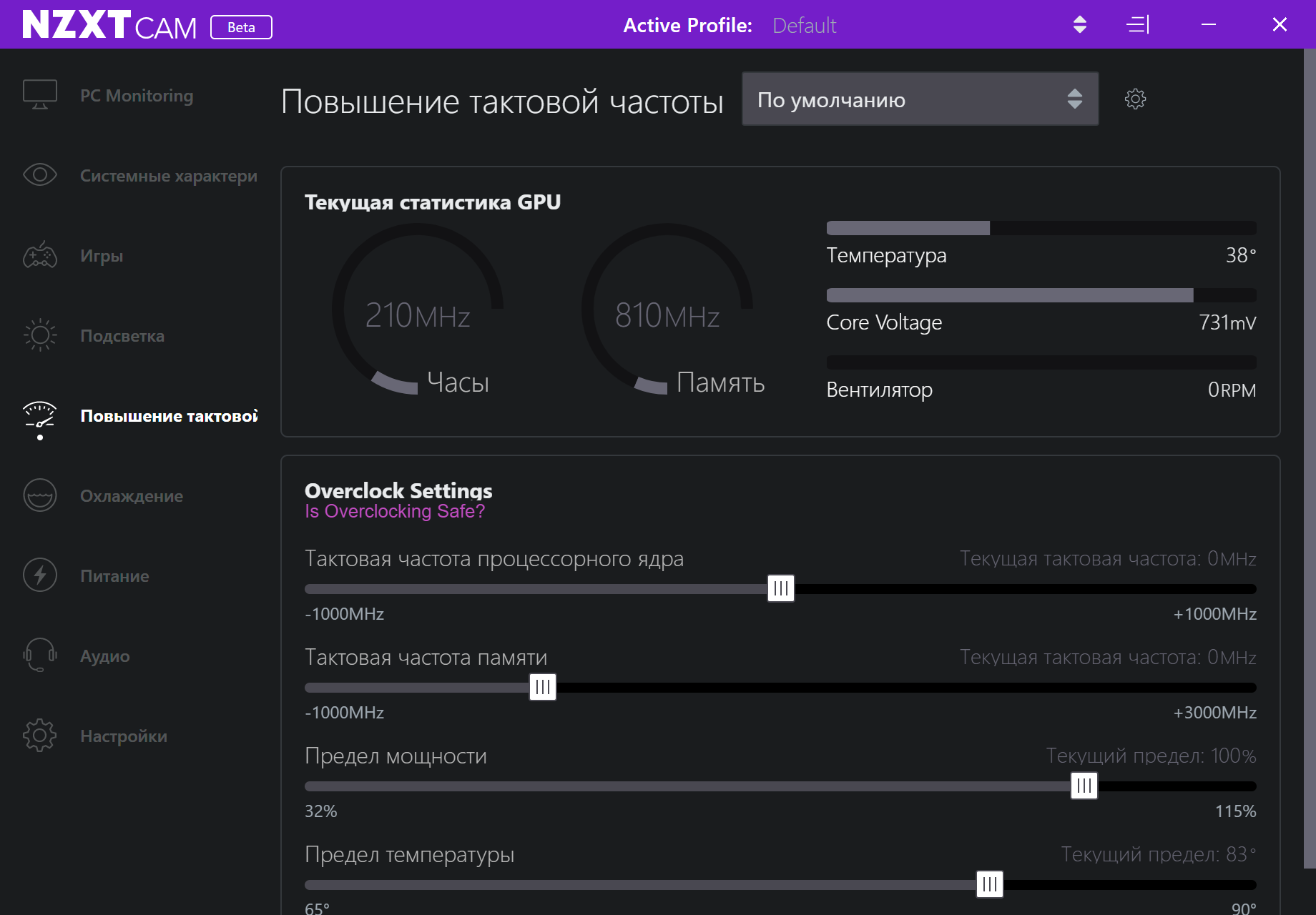

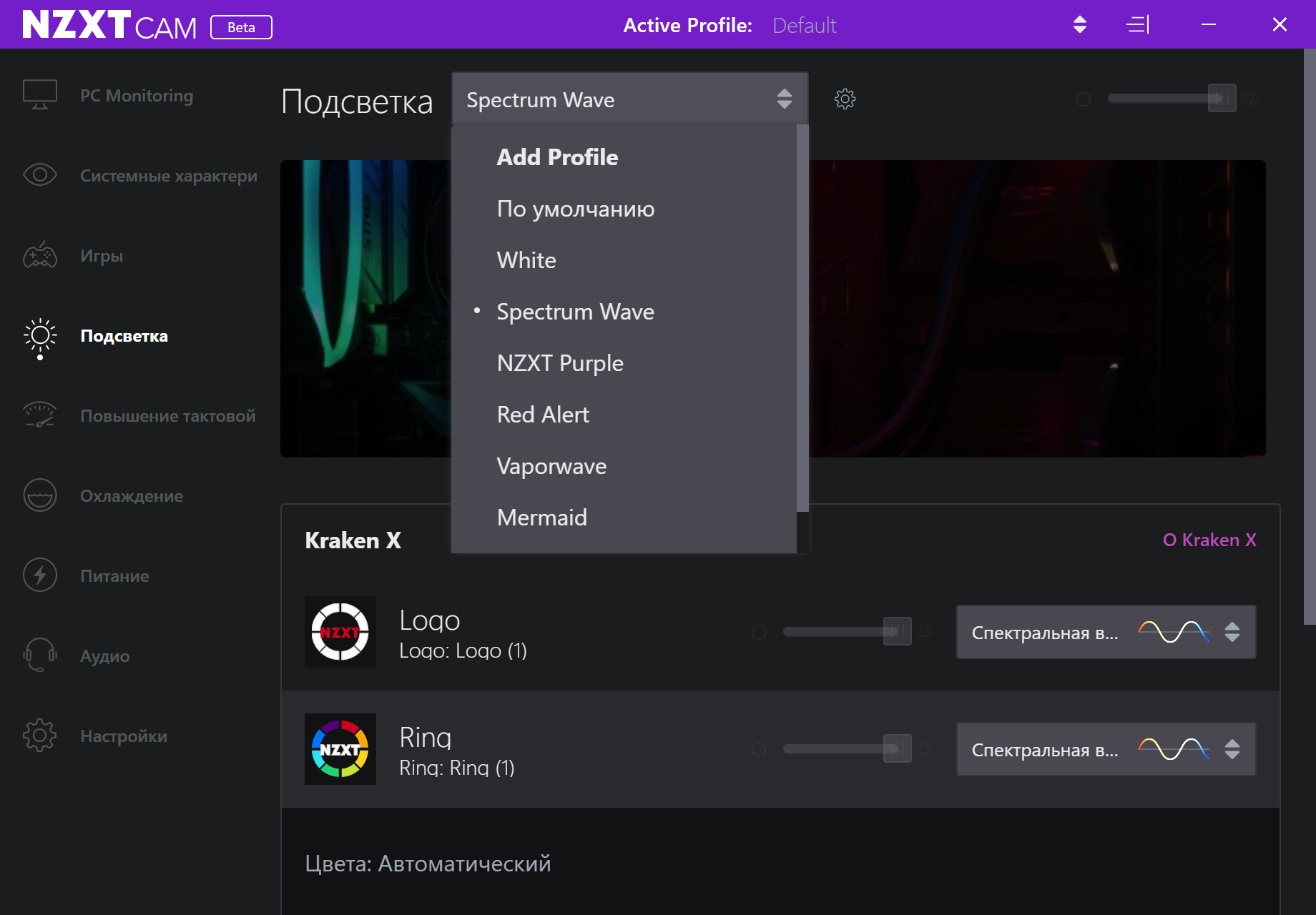

Фирменное ПО NZXT

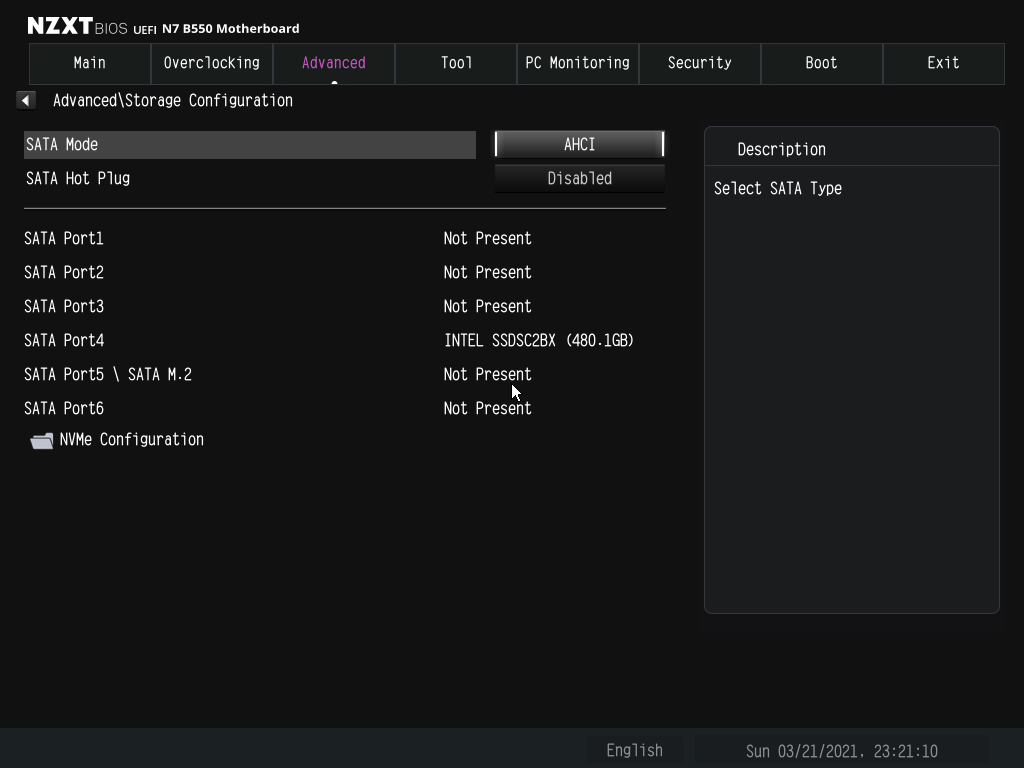

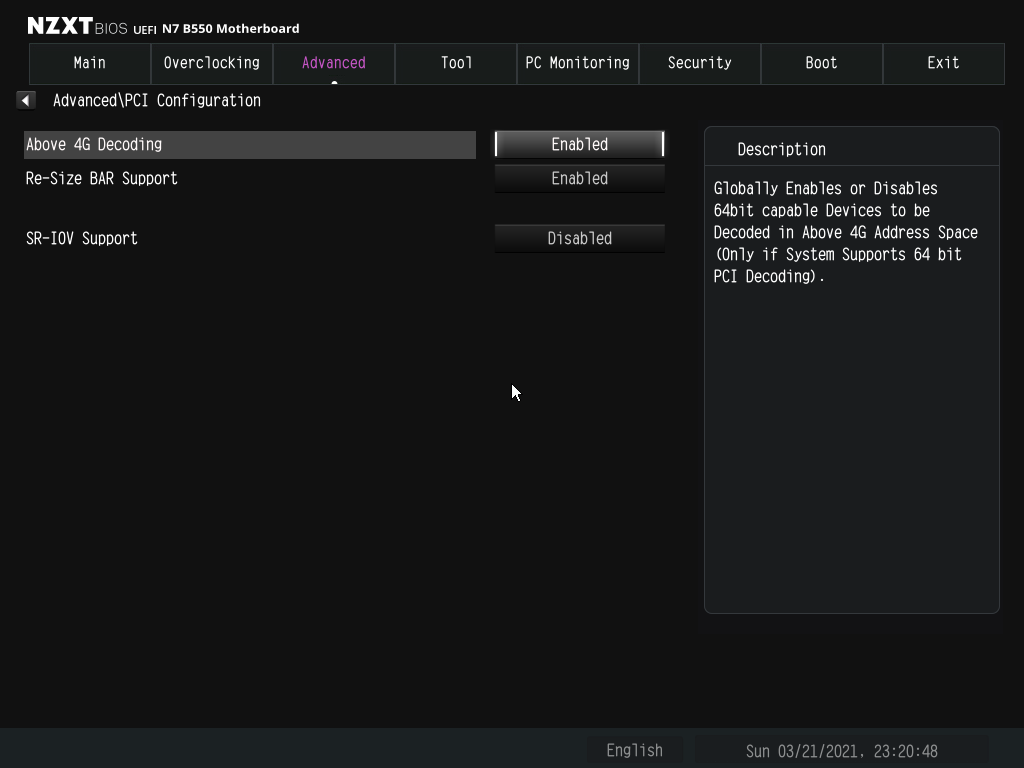

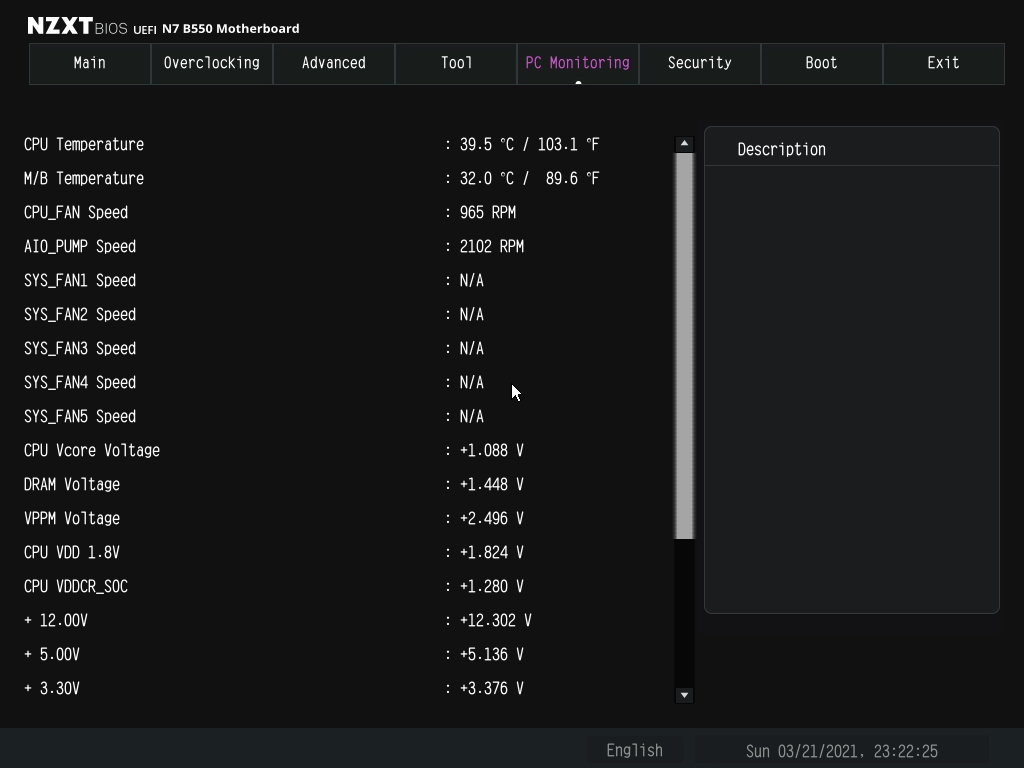

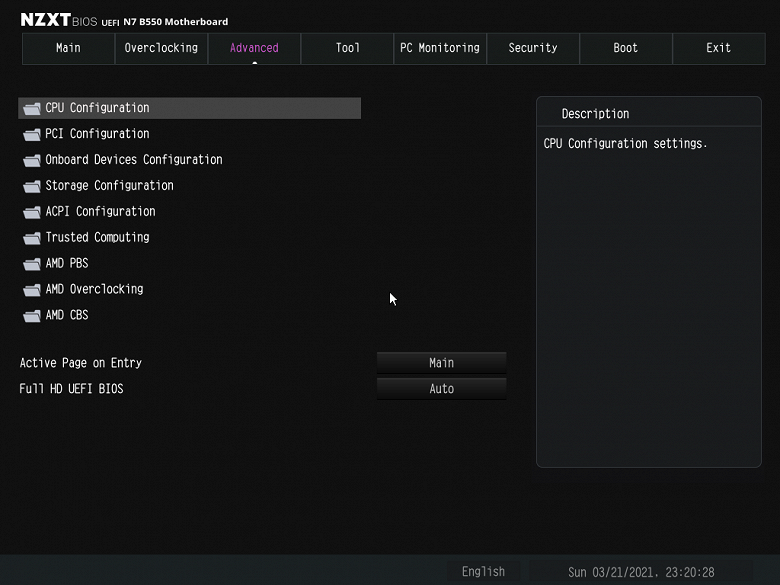

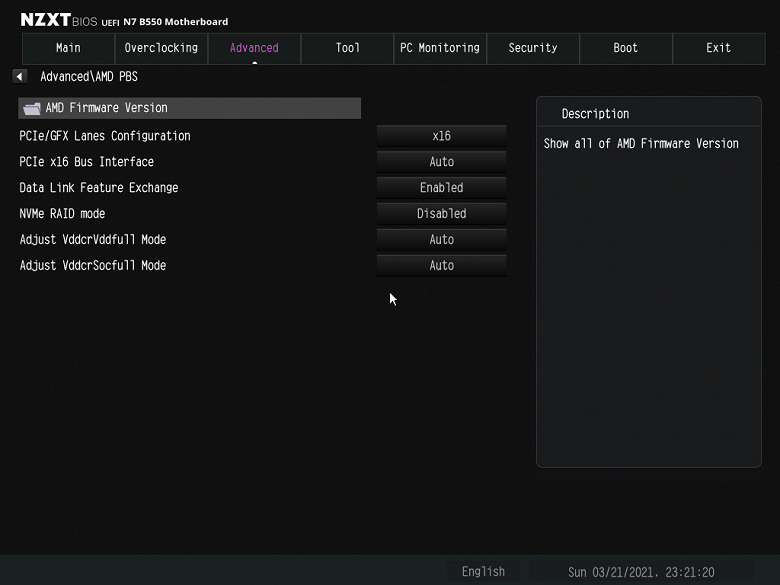

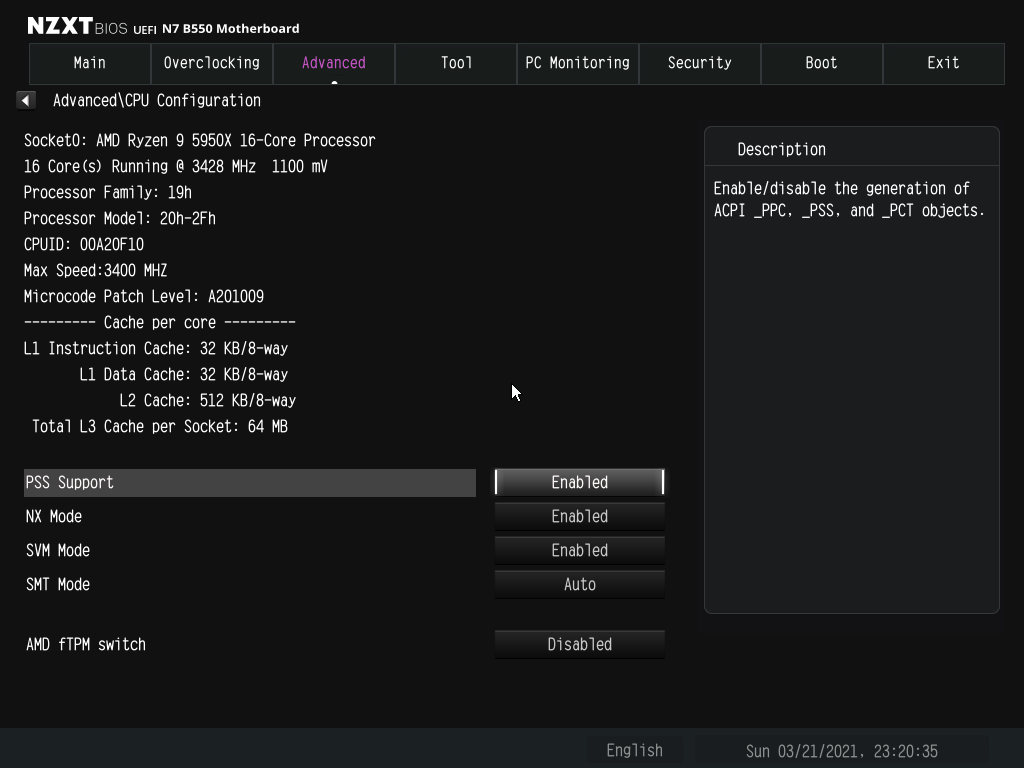

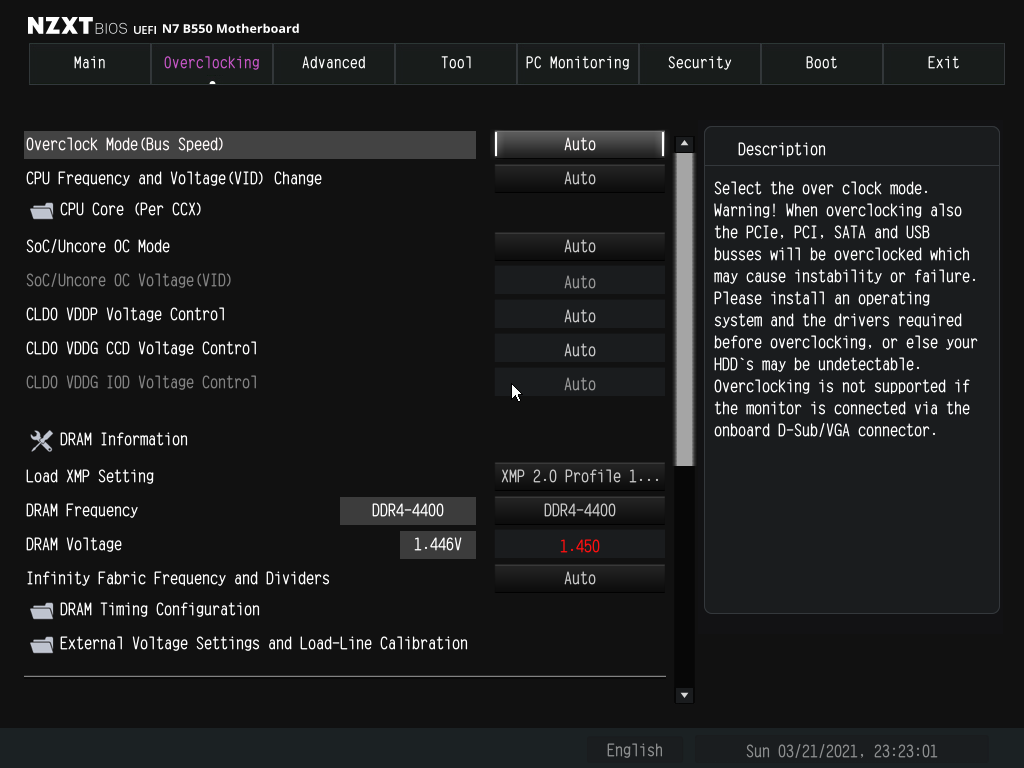

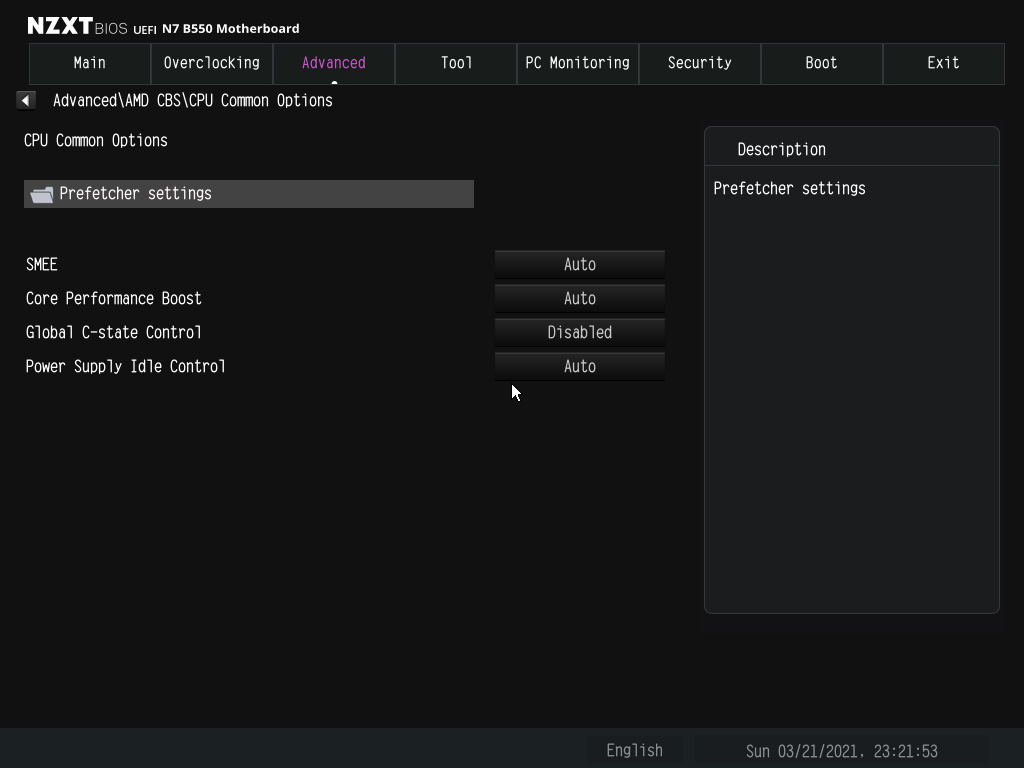

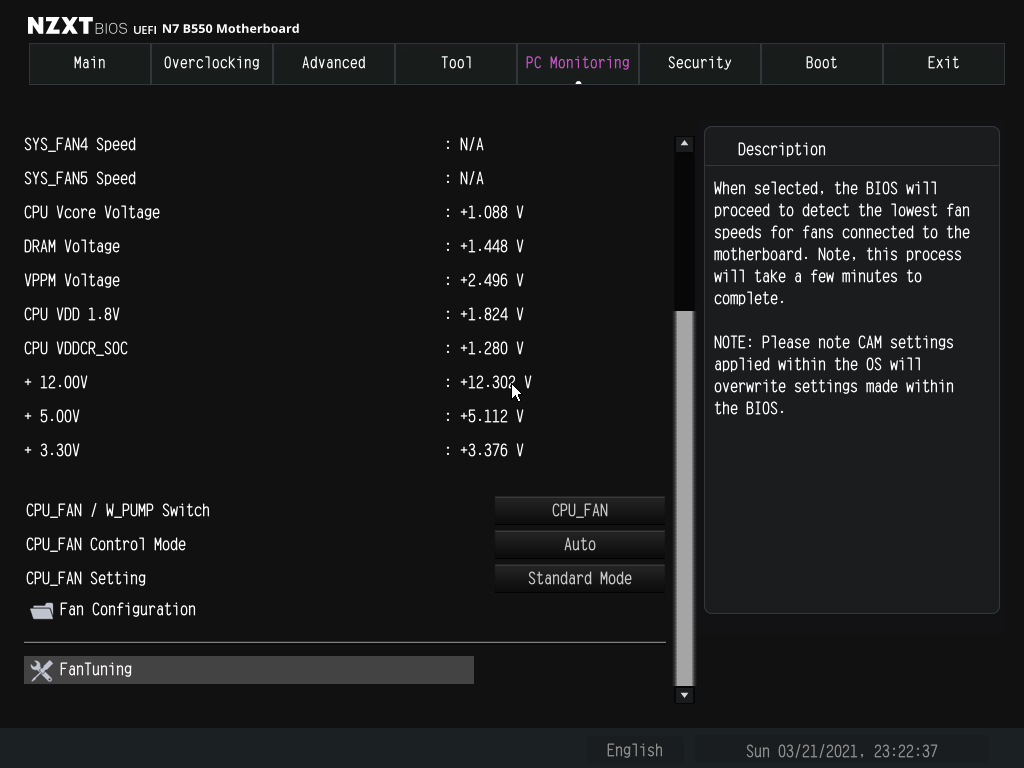

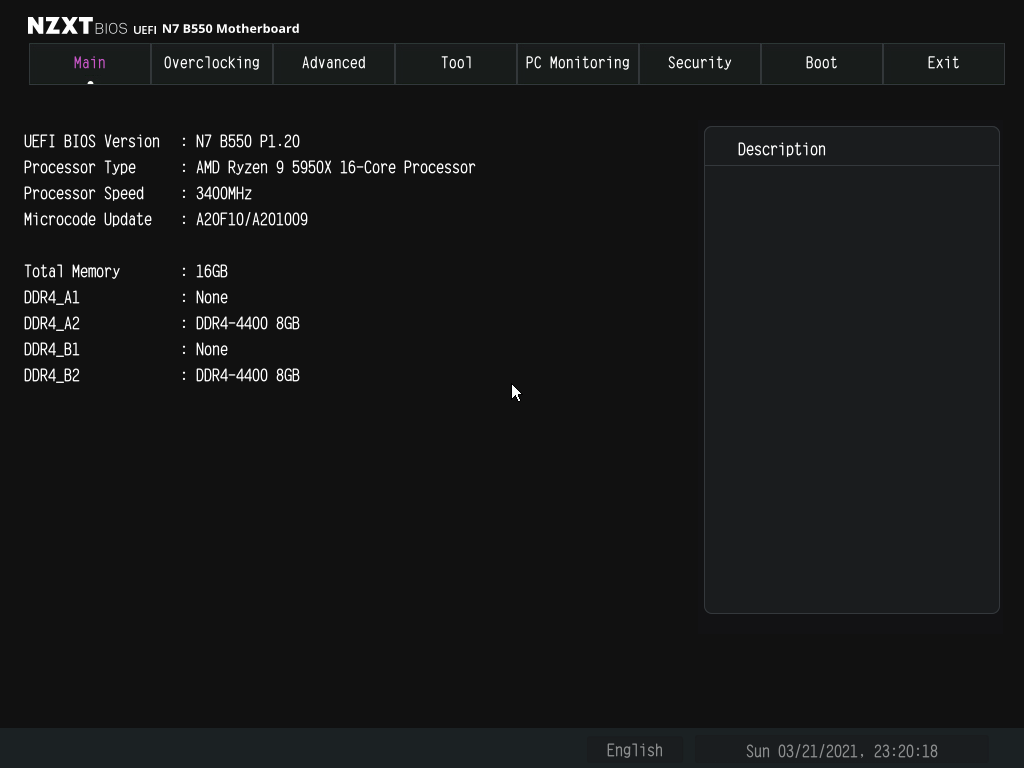

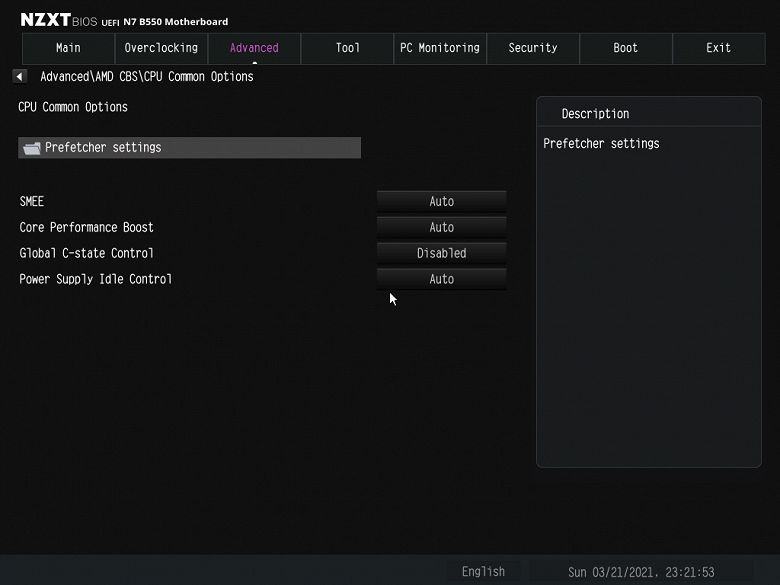

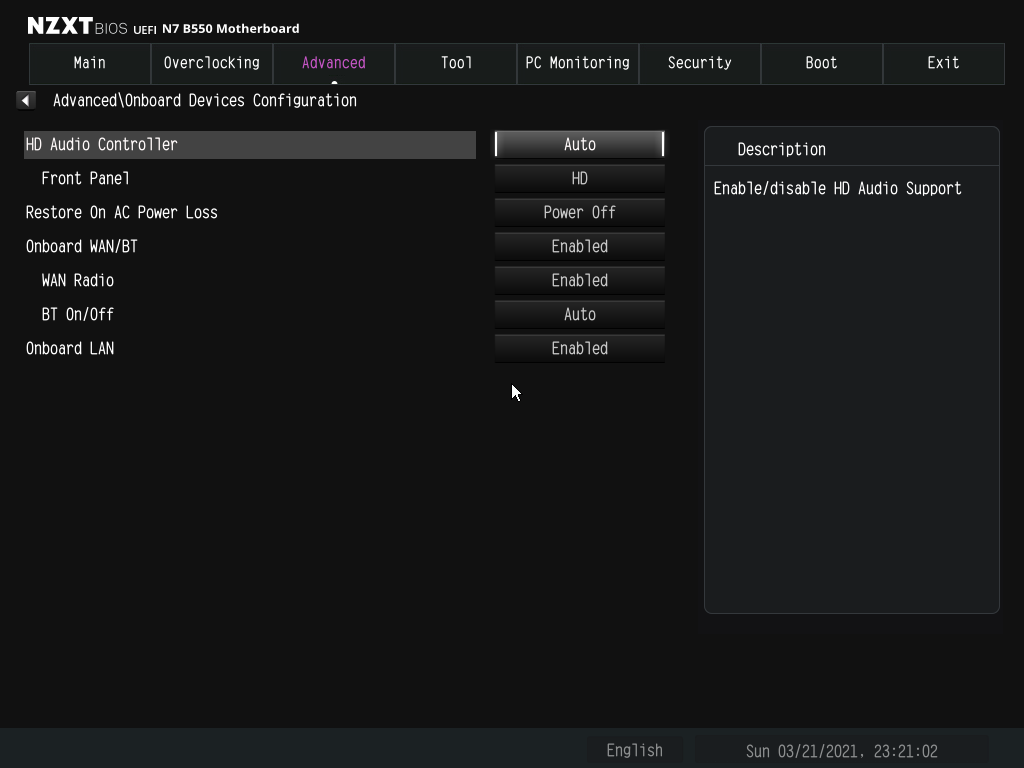

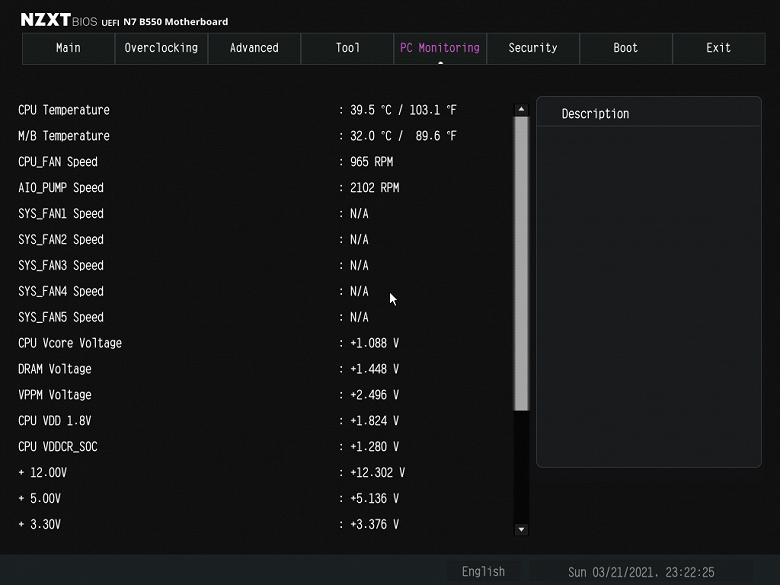

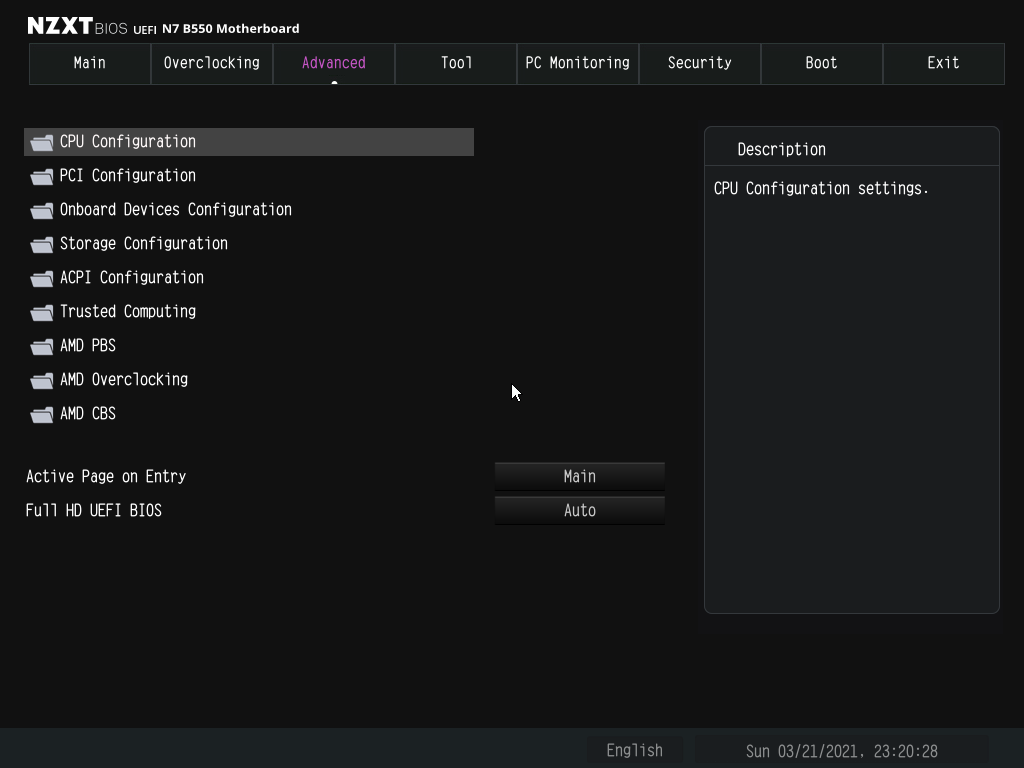

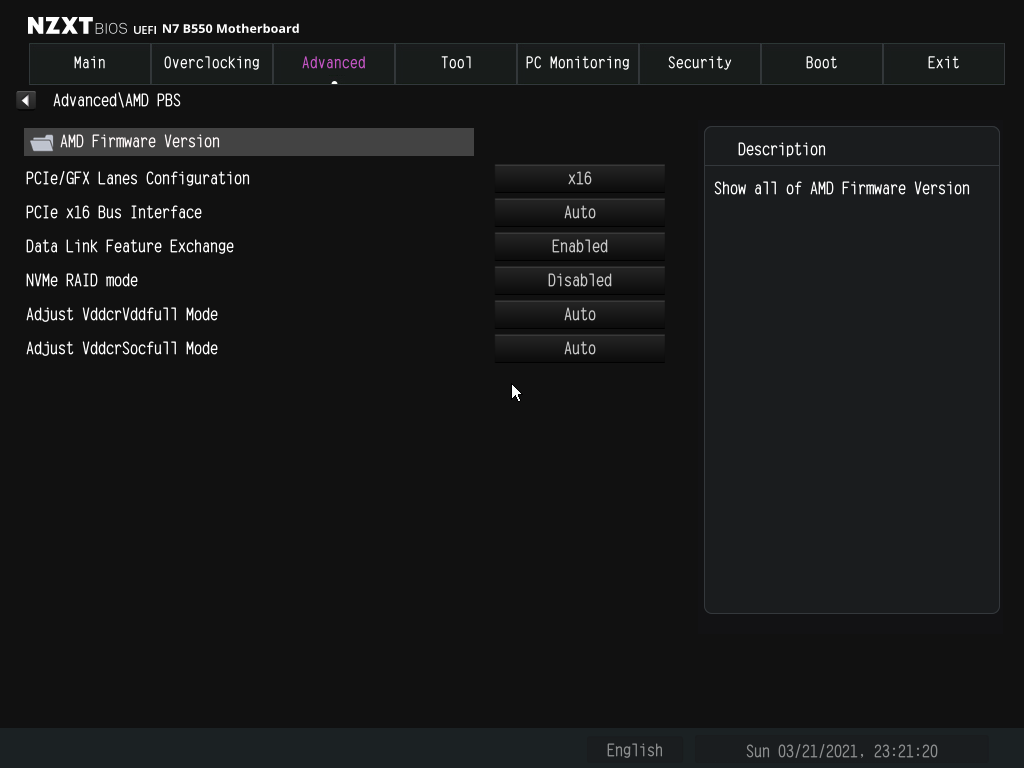

Настройки BIOS


Что нам дают тонкости настроек в BIOS

Работоспособность (и разгон)


Конфигурация тестовой системы

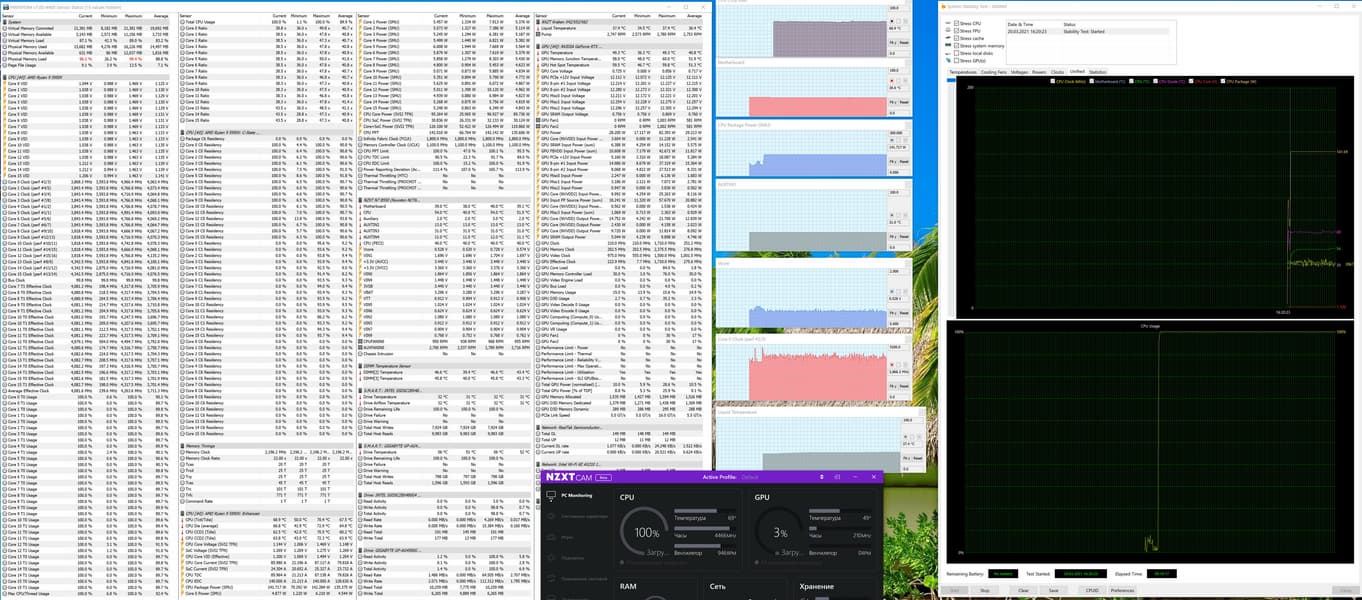

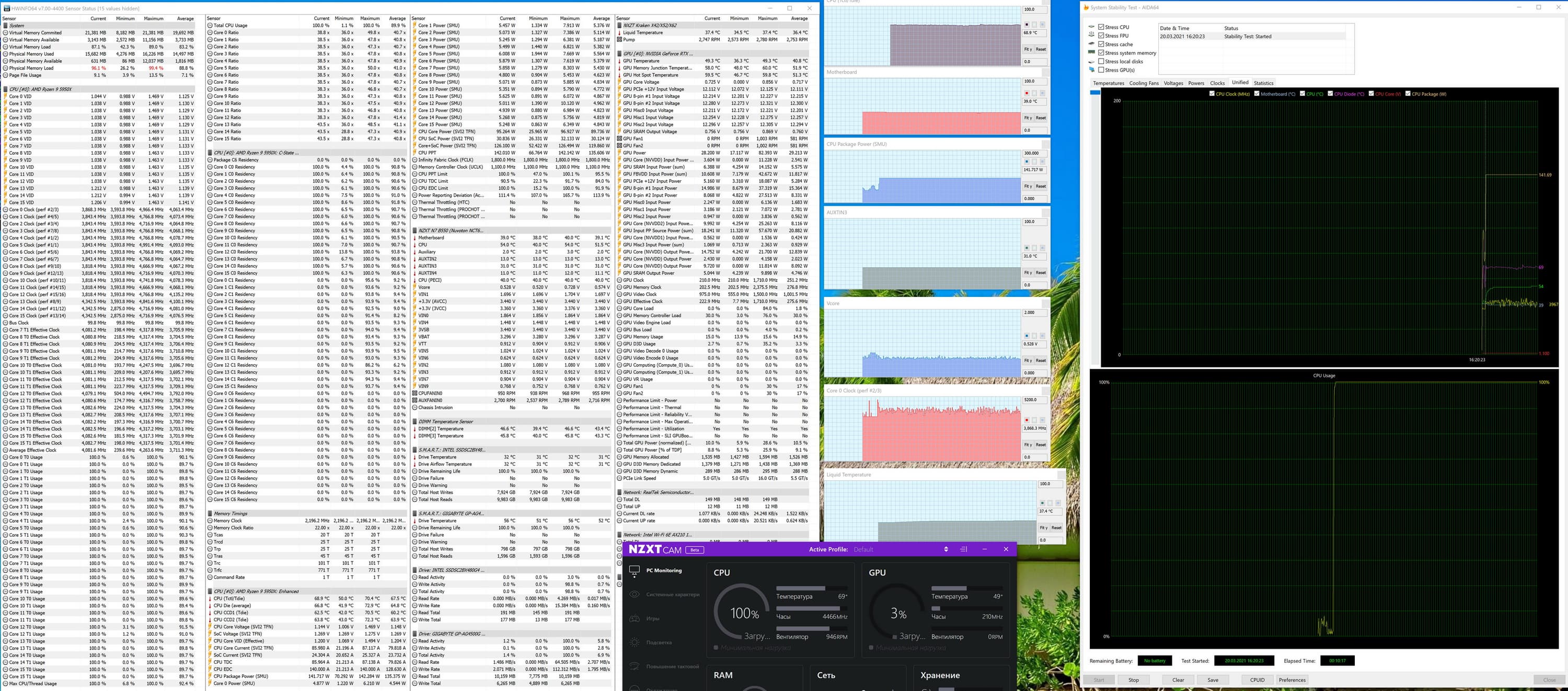

Запускаем все в режиме по умолчанию. Затем нагружаем тестами от AIDA, и CPU-Z.

Учитывая, что у этой платы добротная система питания, я снова взял самый топовый на сегодня процессор (спасибо компании AMD за сэмпл) Ryzen 9 5950X, чтобы проверить работу системы питания материнки. К тому же, я уже ранее писал, что платы такого рода весьма годны для флагманского процессора. Хорошо известно, что современные технологии авторазгона от Intel (Turbo Boost) и AMD (Precision Boost) базируют свои лимиты подъема частот на информации о системе питания на той или иной матплате (для того и существуют цифровые контроллеры, а также UEFI, где собрана вся информация о них, плюс постоянный мониторинг).

Снова тоже следует повторить, что внутренняя шина процессоров Ryzen — Infinity Fabric (IF) очень чувствительна к разгону, и ранее ее частота не должна была превышать 1800 МГц, а теперь на Ryzen 5000 серии отдельные экземпляры процессоров могут работать и 2000 МГц по этой шине. А IF связана с частотой работы памяти множителями. По умолчанию он равен 1. То есть расчет на частоту работы памяти не выше 3600 МГц. Но уже много памяти на рынке с XMP профилями выше 4000 МГц, и тут все зависит от конкретной модели матплаты: на каких-то надо вручную выставлять частоту IF или памяти, а также множителей, а какие-то модели автоматически выставят частоту IF не выше 1800 МГц вне зависимости от частоты работы памяти с XMP профилем (просто подберут нужный множитель). Данная плата от NZXT способна сама реализовать контроль за частотой IF, держа ее не выше 1800 МГц (разумеется, если она выставлена в режиме Auto) и выставляет множитель для частоты памяти автоматически, что уже хорошо.

Итак, что мы видим? Максимальные разовые всплески частот работы ядер получились на уровне 4,3 ГГц, когда как в массе времени они работали на 3,8 ГГц. Если сравнить с базовой частотой 3,4 ГГц, то мы видим, что это ну такой, очень средний результат, мы на платах на этом чипсете получали даже 4,6 ГГц по всем ядрам на этом же экземпляре процессора. Очевидно, что настройки в BIOS по умолчанию выставлены на весьма щадящий режим работы, достаточно лишь посмотреть на вольтаж, какой матплата выставила на ядре процессора. Понятно, что все температуры в норме, перегревов нигде не было, потребление процессора под нагрузкой не превышало 150 Вт.

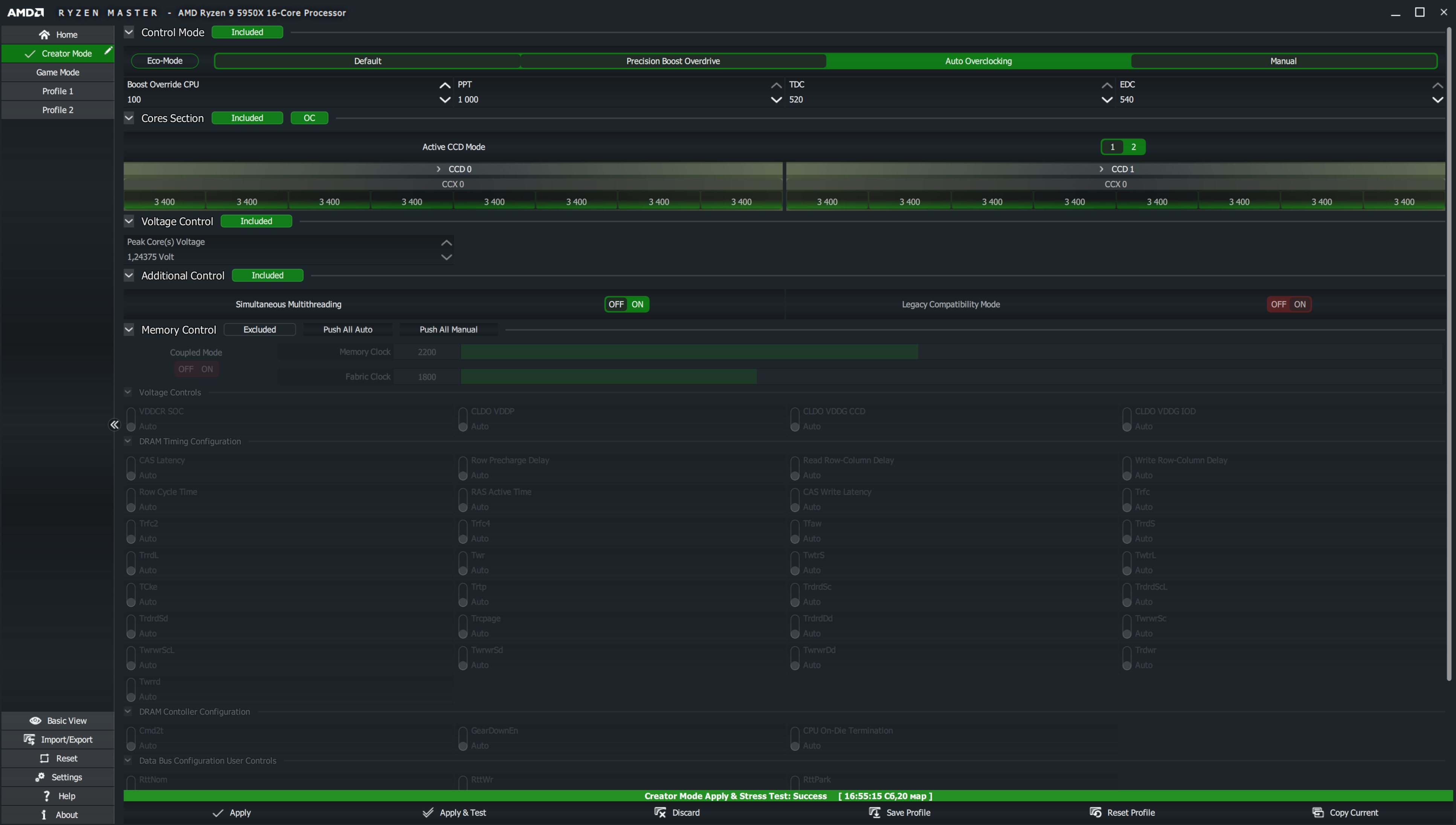

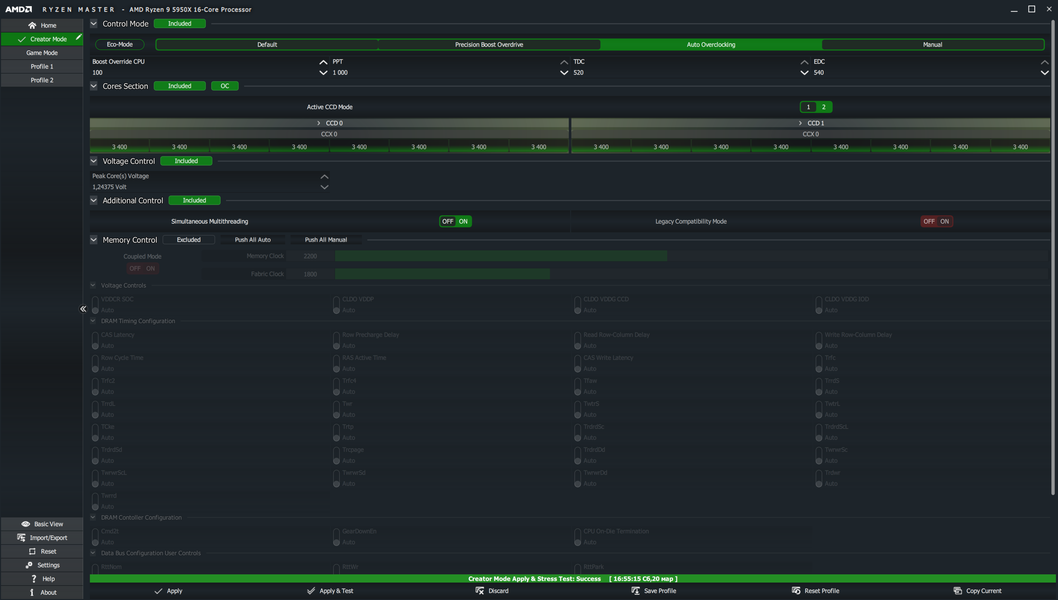

Однако не просто же есть утилита от AMD — Ryzen Master, и если партнеры AMD не предоставляют свои утилиты или особые параметры автооверклокинга, то впору воспользоваться этой программой. Она имеет два основных режима работы Ryzen: Creator Mode (где идет оптимизация и определение максимумов работы по всем ядрам процессора, что у него есть) и Game Mode (где в случае с 5950Х урезается половина ядер, ну собственно, половина CCD, а в случае с процессорами 5900Х и 5600Х урезаются CCD с отключенными аппаратно ядрами). Начнем с Creator Mode.

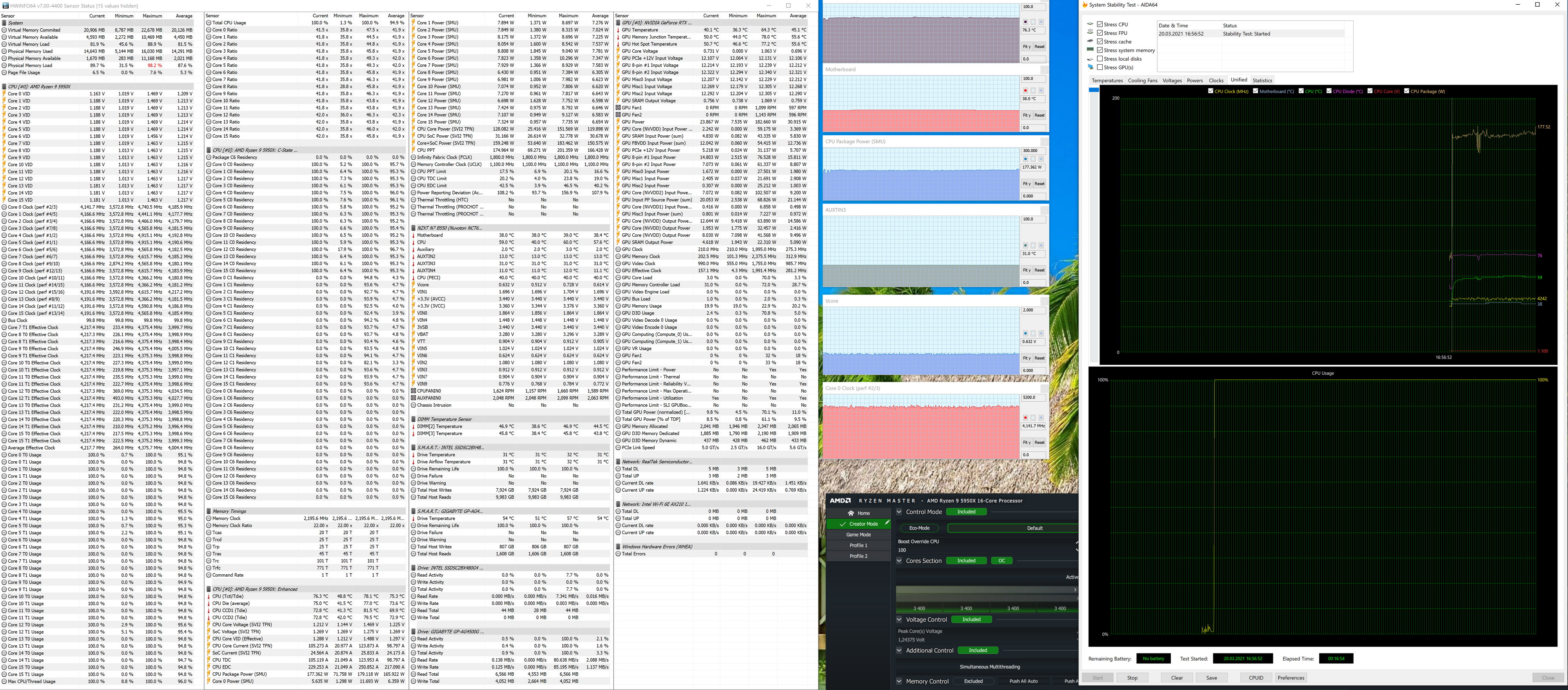

Программа успешно протестировала авторазгон в рамках PBO.

Снова нагружаем систему жесткими тестами.

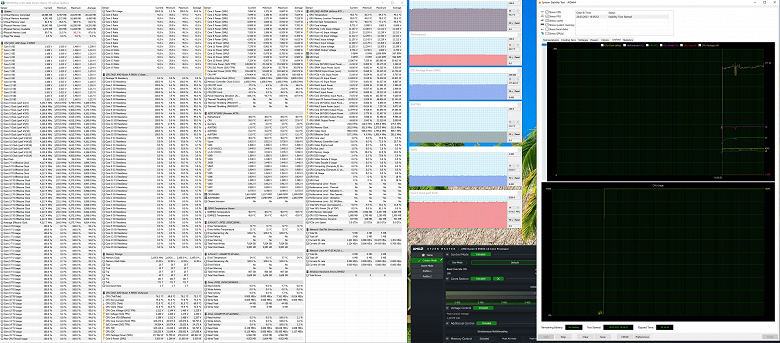

Вот это уже совсем другой разговор! Процессор стал получать частоты вплоть до 4,5 ГГц ядрам, в основном используя 4,1 — 4,3 ГГц. Сравните с изначальными 3,8. Понятно, что можно открыть BIOS и вручную выставить хоть 4,7 ГГц, лишь бы процессор потянул, да и СО тоже. Но вопрос в том, что как получить максимум производительности, не мучая голову разбирательством в этих настройках в BIOS. А вот так и можно, RM дает хороший шанс. В принципе, отличный вариант!

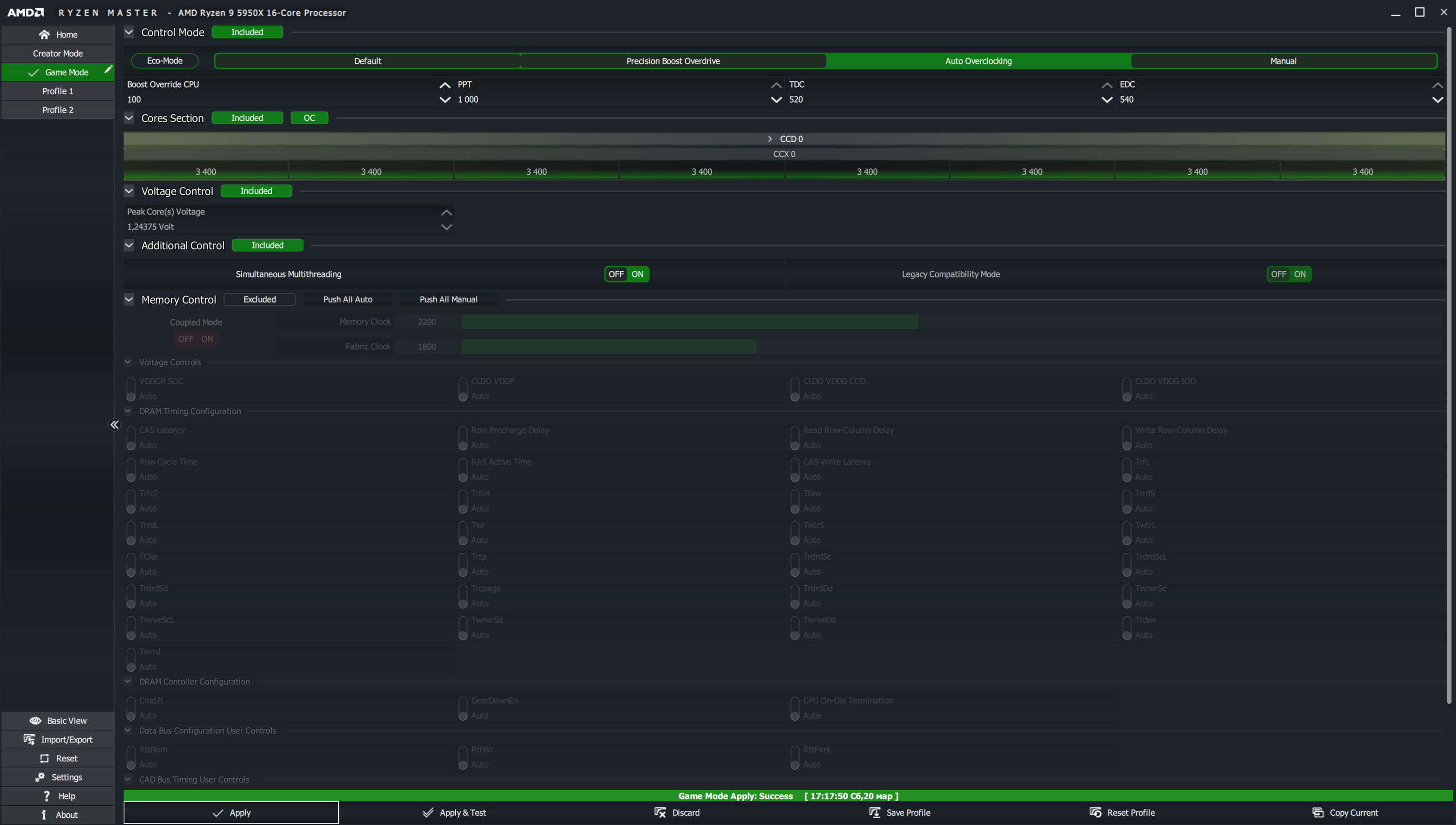

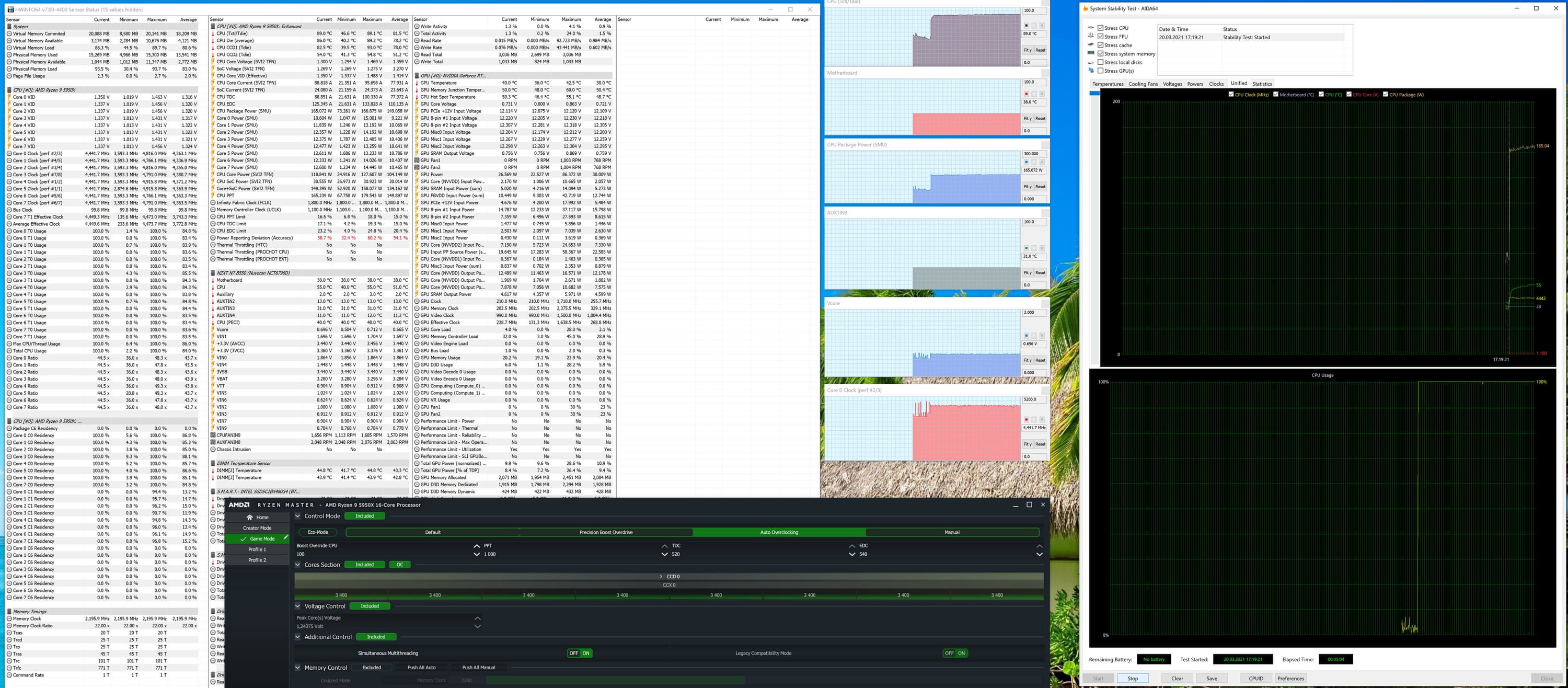

Теперь переключаем RM в Game Mode и также запускаем авторазгон.

Как мы видим, тесты тоже успешно пройдены, оставлено нам лишь 8 ядер из 16. Но для геймеров этого более чем достаточно, зато в целом процессор будет потреблять и нагреваться меньше.

И мы снова видим прекрасный результат, оставшиеся 8 ядер спокойно бегают по частотам 4,5—4,9 ГГц, и тут уже нужно лишь отменное охлаждение, если 5950Х направить на бурную деятельность. Впрочем, в играх сейчас главным действующим лицом является видеокарта, так что CPU не будет так жестко нагружен, как в тестах AIDA, а значит и нагрев в целом будет меньше. Всем геймерам очень рекомендую ставить RM и включать Game Mode.

Во всех случаях никаких из ряда вон выходящих явлений по нагреву не выявлено.

Выводы

NZXT N7 B550 — очень оригинальная и стильная материнская плата на среднебюджетном чипсете. У нее добротная система питания, обеспечивающая стабильную работу даже таких флагманских процессоров, как Ryzen 9 5950X, в том числе с авторазгоном в рамках AMD PBO (но этот режим предполагает значительную перестраховку, поэтому для полноценного авторазгона лучше использовать программу AMD Ryzen Master).

Функциональность у NZXT N7 B550 для своей ниши прекрасная. Плата имеет аж 21 (!) порт USB разных видов (включая 5 (пять!) USB 3.2 Gen2), 2 слота PCIe х16 (из которых первый получает 16 линий PCIe от процессора) с возможностью объединения видеокарт в AMD CrossFire, 2 слота PCIe x1 для карт расширения, 2 слота M.2, 6 портов SATA, 7 разъемов для подключения вентиляторов и помп. Есть как высокоскоростной проводной 2,5-гигабитный контроллер, так и современный беспроводной с поддержкой Wi-Fi 6 и Bluetooth 5.2. Можно подключать ARGB/RGB-устройства для управления подсветкой. Сама плата на радость определенной категории пользователей подсветки не имеет.

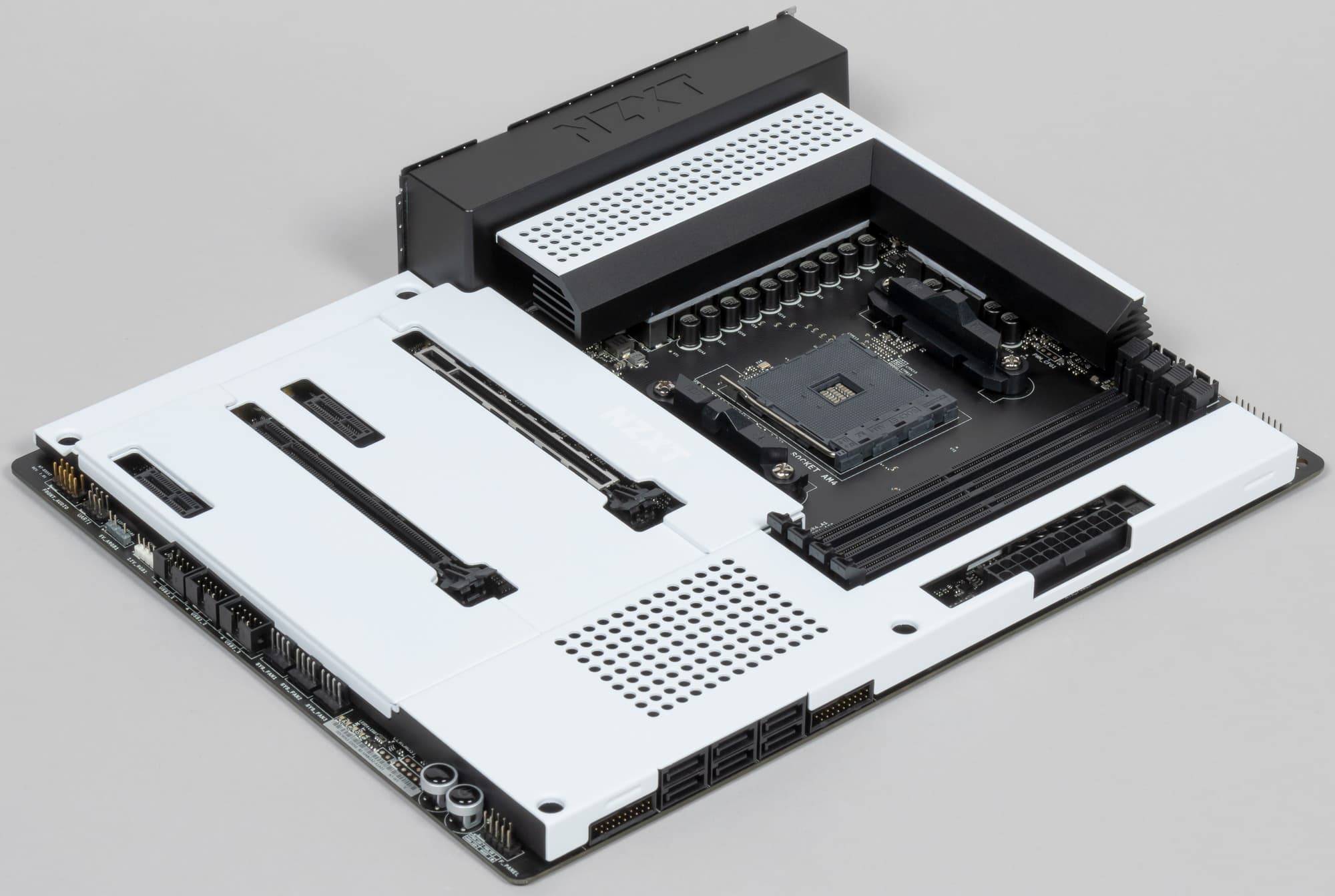

Стоит еще раз отметить дизайн платы с белым покрытием: такая модель шикарно будет смотреться в белых корпусах. В качестве недостатка выделим отсутствие штатного охлаждения у M.2-накопителей. Понятно, что можно купить накопители со своими радиаторами, однако их применение нарушит целостность дизайна и стиля.

Напомним, что чипсет AMD B550 предусматривает поддержку процессоров Ryzen 3000/4000/5000 с PCIe 4.0, однако сам аппаратно реализует только PCIe 3.0. Это надо учитывать, устанавливая, например, накопители в слоты M.2: один из них подключается к процессору и потому реализует PCIe 4.0, а второй — к В550, и потому в нем скорость обмена информацией ограничена интерфейсом PCIe 3.0.

В номинации «Оригинальный дизайн» плата NZXT N7 B550 получила награду:

Благодарим компанию NZXT
за предоставленную на тестирование плату

Также благодарим компанию Gigabyte Russia
и лично Евгения Лесикова
за предоставленный Gigabyte Aorus Gen4 SSD 500G для тестового стенда

Особо благодарим компанию Super Flower
за предоставленный блок питания Super Flower Leadex Platinum 2000W

25 марта 2021 Г.
