Ну что ж, давайте дальше изучать особенности той или иной материнской платы (ее набора периферии, возможностей системы питания, поддержки программного обеспечения и т.д.). Напомню, что исследование процессоров — в своем разделе. Мы здесь тему соревнований CPU не затрагиваем.
Всем хорошо известно, что летом 2024 года платформа AMD AM5 получила развитие: вышло новое поколение процессоров Ryzen 9xxx (да и продолжает выходить, уже с 3D-кешем). Вместе с ними обновилась и линейка системных чипсетов от AMD, новое поколение получило цифру 8, то есть X870/B850 и так далее.
Таблица основных отличий старших чипсетов AM5 двухлетней давности и последнего поколения.
| Особенности | B650/B650E | X870 | X670/X670E | X870E |
|---|---|---|---|---|
| Совместимость с процессорами AMD | Ryzen 7xxx/8xxx/9xxx | |||
| Версия PCIe (процессор) | 4.0 & 5.0/5.0 | 5.0 | 4.0 & 5.0/5.0 | 5.0 |
| Количество линий PCIe (процессор) | 28 | |||
| Количество линий PCIe от процессора на связь с чипсетом | x4 PCIe 4.0 | |||
| Версия PCIe (чипсет) | 3.0 & 4.0 | |||
| Количество линий PCIe (чипсет) | 12 (8 x 4.0 & 4 x 3.0) | 12 (8 x 4.0 & 4 x 3.0)* | 20 (12 x 4.0 & 8 x 3.0) | 20 (12 x 4.0 & 8 x 3.0)* |
| Поколение ОЗУ | DDR5 | |||
| Количество каналов ОЗУ | 2 | |||
| Максимальное количество слотов ОЗУ | 4 | |||
| Максимальный объем ОЗУ | 192 ГБ | |||
| Количество портов SATA 6.0 Gb/s до | 4 | 4 | 8 | 8 |
| Порты USB4 (40Gbps) до | необязательно, по желанию производителя через сторонний контроллер | 2 (обязательно) через сторонний контроллер с выделением для него 4х линий PCIe | необязательно, по желанию производителя через сторонний контроллер | 2 (обязательно) через сторонний контроллер с выделением для него 4х линий PCIe |
| Порты USB 3.2 Gen 2x2 (20Gbps) до | 1 | 1 | 2 | 2 |
| Порты USB 3.2 Gen 2x1 (10Gbps) / Gen 1x1 (5Gbps) до | 6 | 6 | 8 | 8 |
| Порты USB 2.0 до | 6 | 6 | 12 | 12 |
| Конфигурация слота PCIe x16 (от процессора) | только x16/x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 | только x16/x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 |
| Возможность разгона по частоте шины | Да | |||
Примечание: * – 4 линии PCIe 4.0 могут быть зарезервированы для контроллера USB4 как у чипсета, так и у CPU.
Обращу внимание, что я поместил X870 рядом с B650/B650E, и это не случайно: это по сути один и тот же чипсет.
2 года назад AMD внедрила размещение старшего чипсета X670/X670E в виде двух микросхем Promontory 21, которые между собой также соединяются линиями PCIe 4.0, при этом каждый их этих чипов представлял собой фактически более младшие решения B650/B650E. Если как-то грубо отбросить трату 4х линии PCIe на связь между данными микросхемами, то можно сказать, что X6xx имеет ровно в 2 раза больше линий и портов, чем B6xx, то есть разница между X670/X670E и B650/650E – очень существенная именно по количеству имеющихся линий PCIe/USB. Суффикс «E» у тех чипсетов означает лишь поддержку PCIe 5.0 от процессора для слота PCIe x16 и слотов M.2 (а также возможность деления 16-ти линий на варианты x8+x8 или x8+x4+x4), когда как у аналогов без «Е» на «процессорных» слотах версия 4.0 (и 16 линий PCIe делить нельзя – только 1 вариант: все 16 линий на слот для видеокарт).
Теперь же следует четко запомнить и уяснить, что X870 – это по сути тот же B650E (плюс обязательная поддержка USB4), а не никакой не «X-чипсет» (к которому мы уже успели привыкнуть на примере X670/670E).
C учетом того, что у соответствующих чипсетов 8xx и 6xx серий практически идентичное количество портов и линий PCIe, очевидно, что поколение 8хх отличается от 6хх прежде всего обязательным присутствием контроллера USB4, что ранее было опциональным и зависело от желания партнера AMD. На сегодня для этих целей повсеместно используется контроллер ASM4242 от ASMedia, и он для своей работы требует 4 линии PCIe, и (внимание!) они могут использоваться как от чипсета 8xx, так и от процессора Ryzen (за счет линий для NVMe (M.2) слотов).
Ну в целом, надеюсь, что читатели усвоили уже: AMD X870 – это по сути B650E (то есть линий и портов почти в 2 раза меньше, чем у X870E, а от процессора на слоты и порты идет полная версия PCIe 5.0).

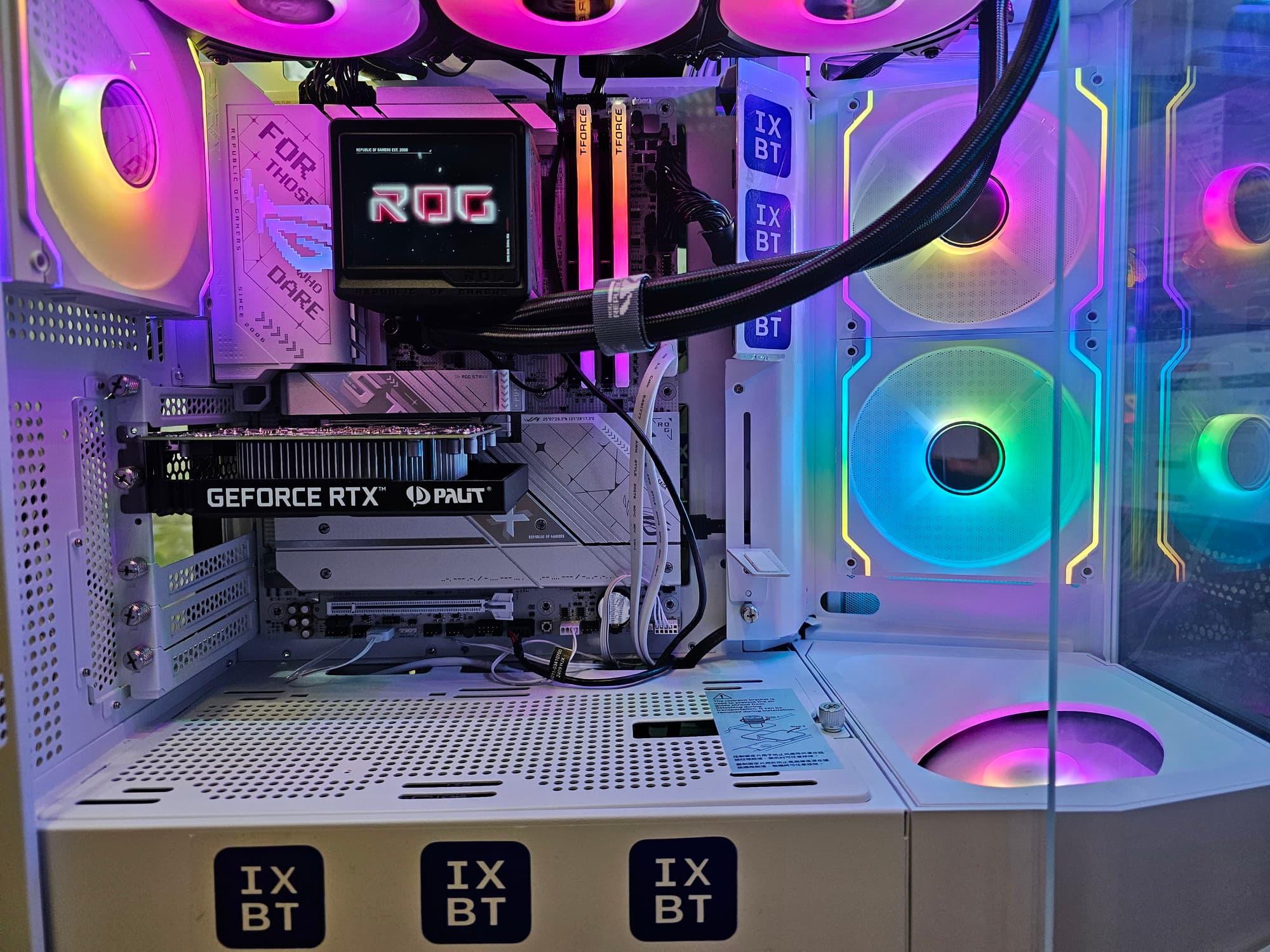

Теперь возвращаемся к самой матплате. В очередной раз у нас в лаборатории побывал продукт Asus из семейства ROG. Но в данном случае не флагман из ROG Maximus, а на ступень ниже – представитель линейки ROG Strix. То есть мы имеем дело в игровой материнской платой, которая может понравиться и средней руки оверклокерам. Понятно, что как и любой представитель ROG, данный продукт не относится к дешевым решениям, ибо имеет весьма приличный ассортимент слотов и портов и иных «фенечек».

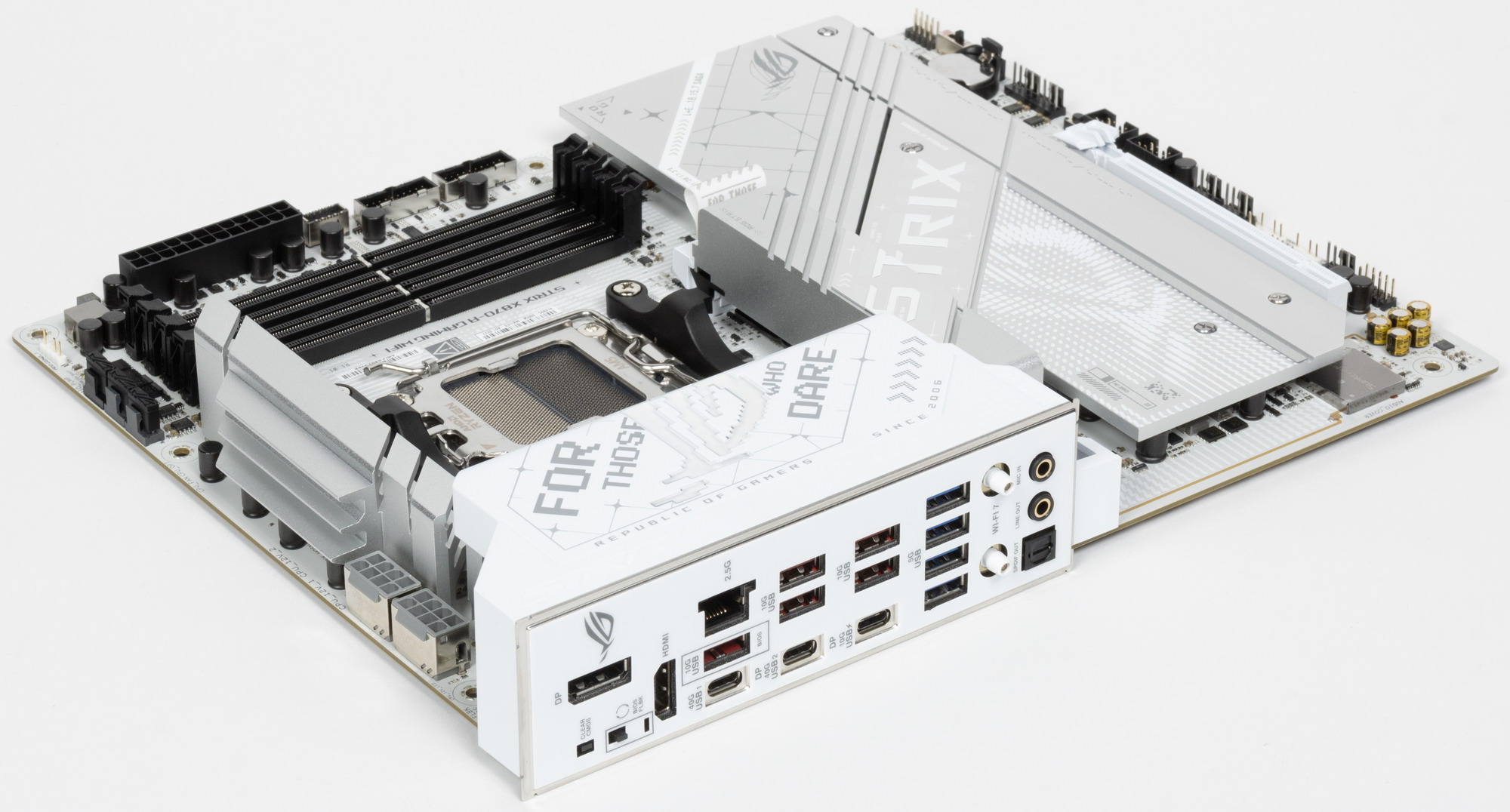

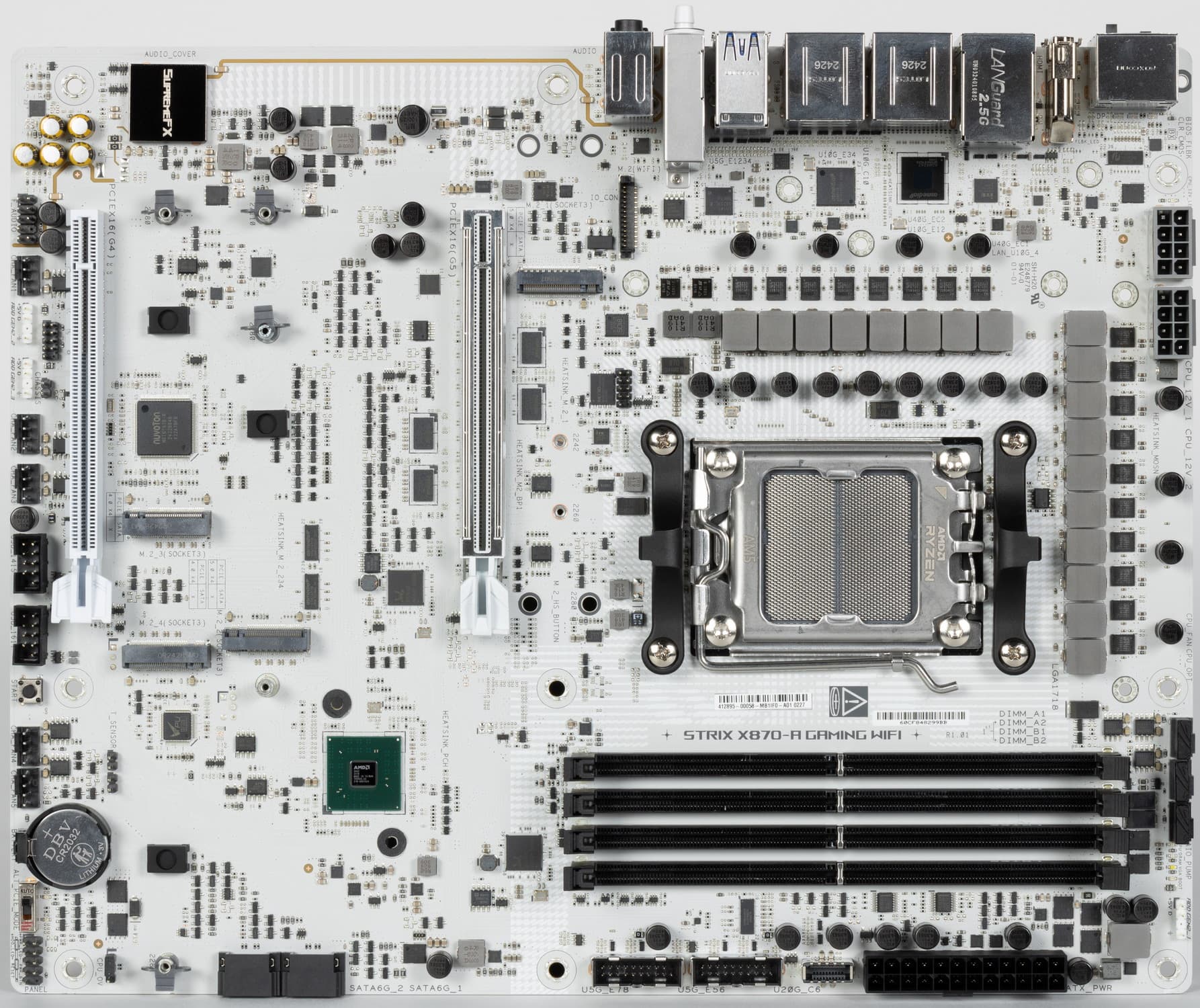

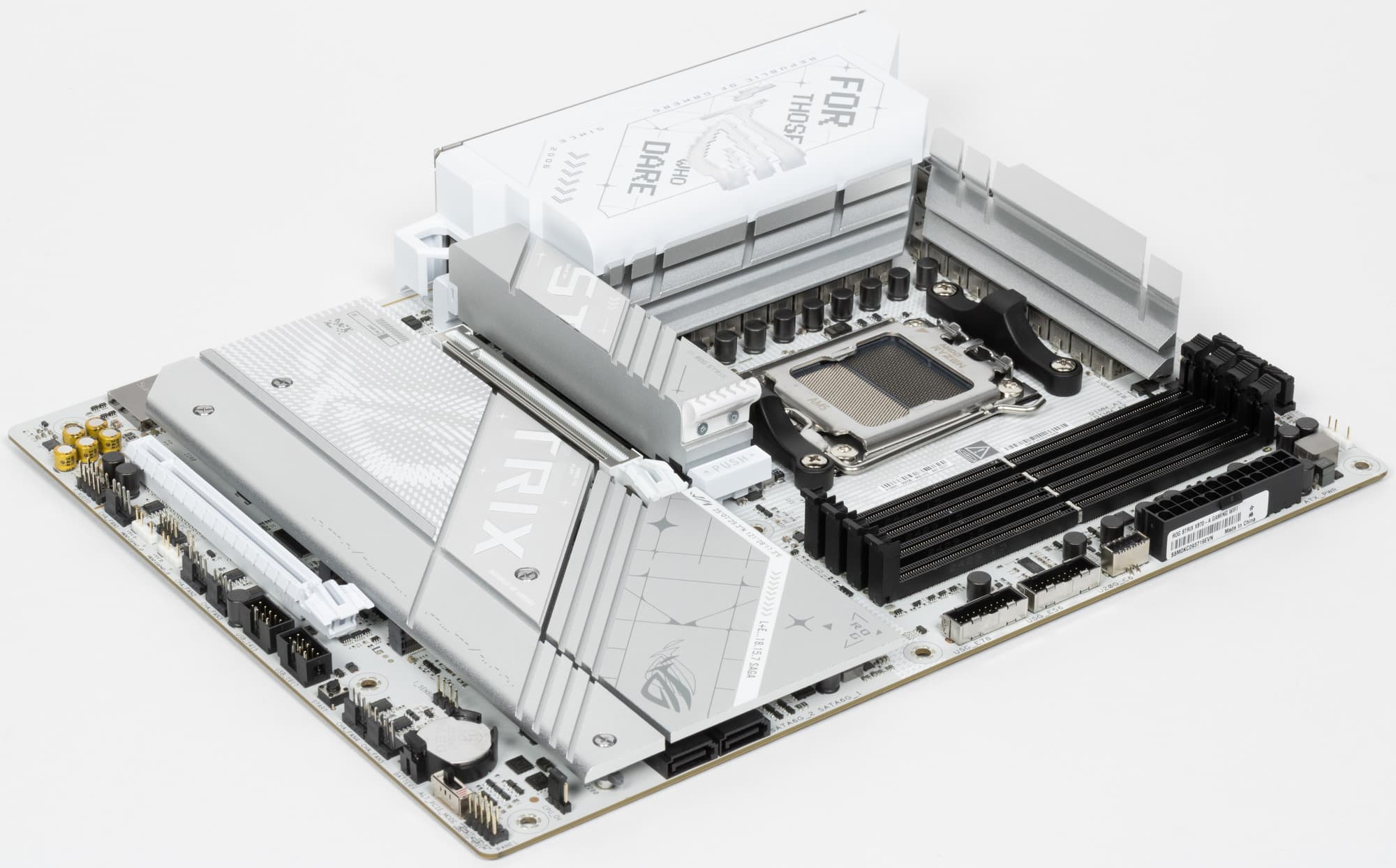

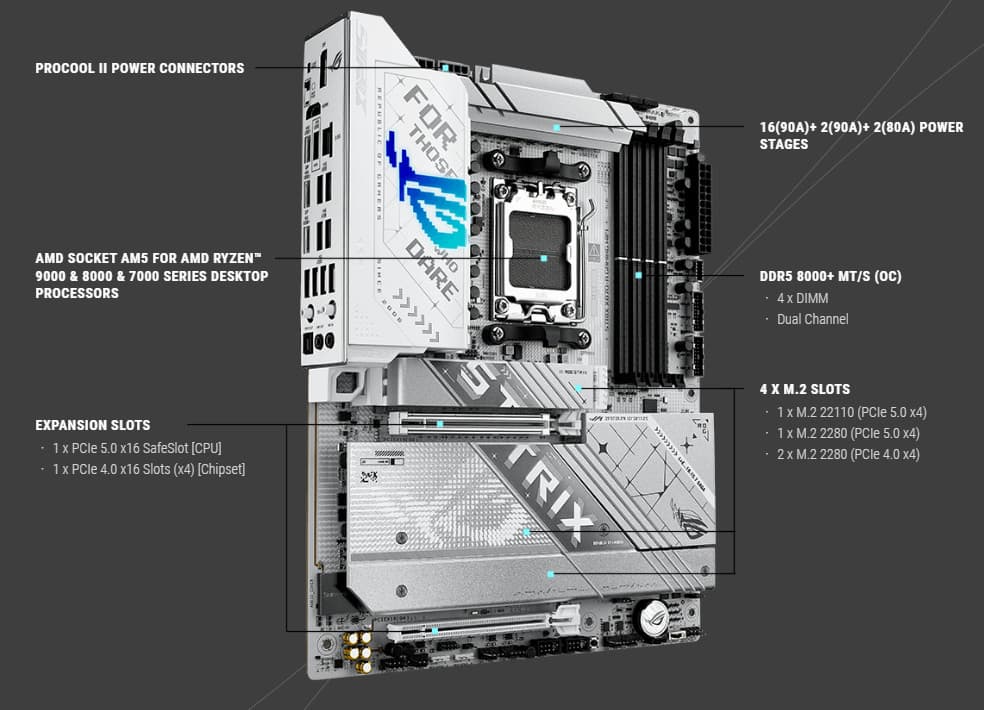

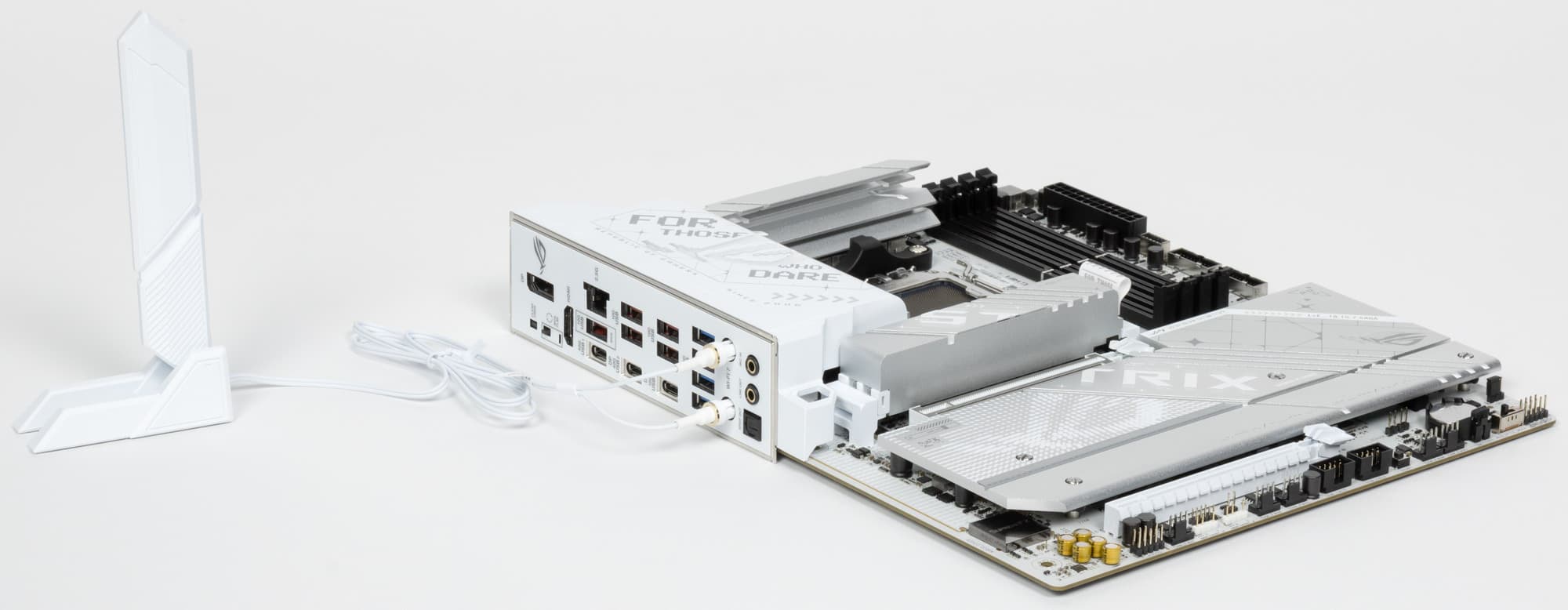

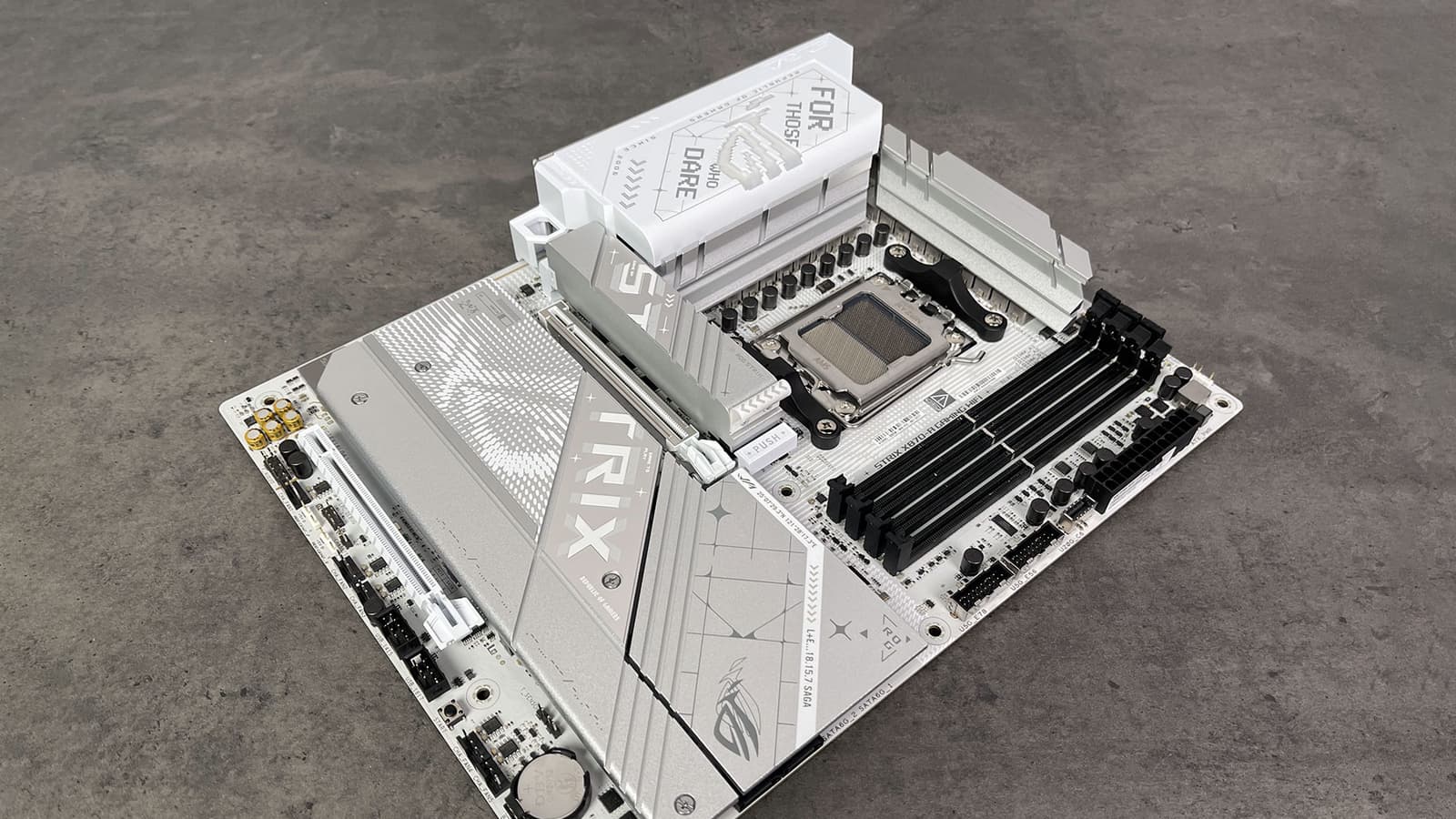

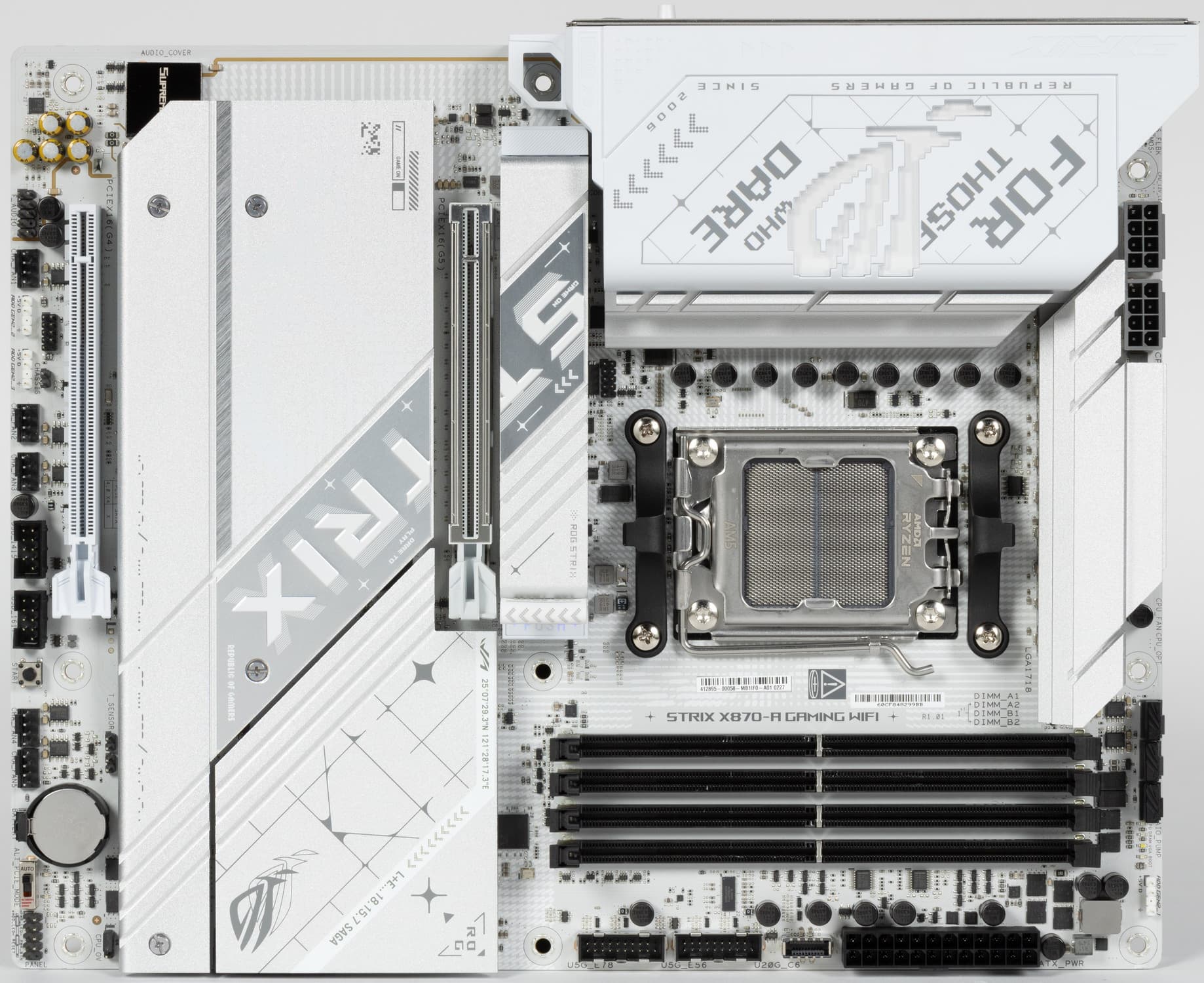

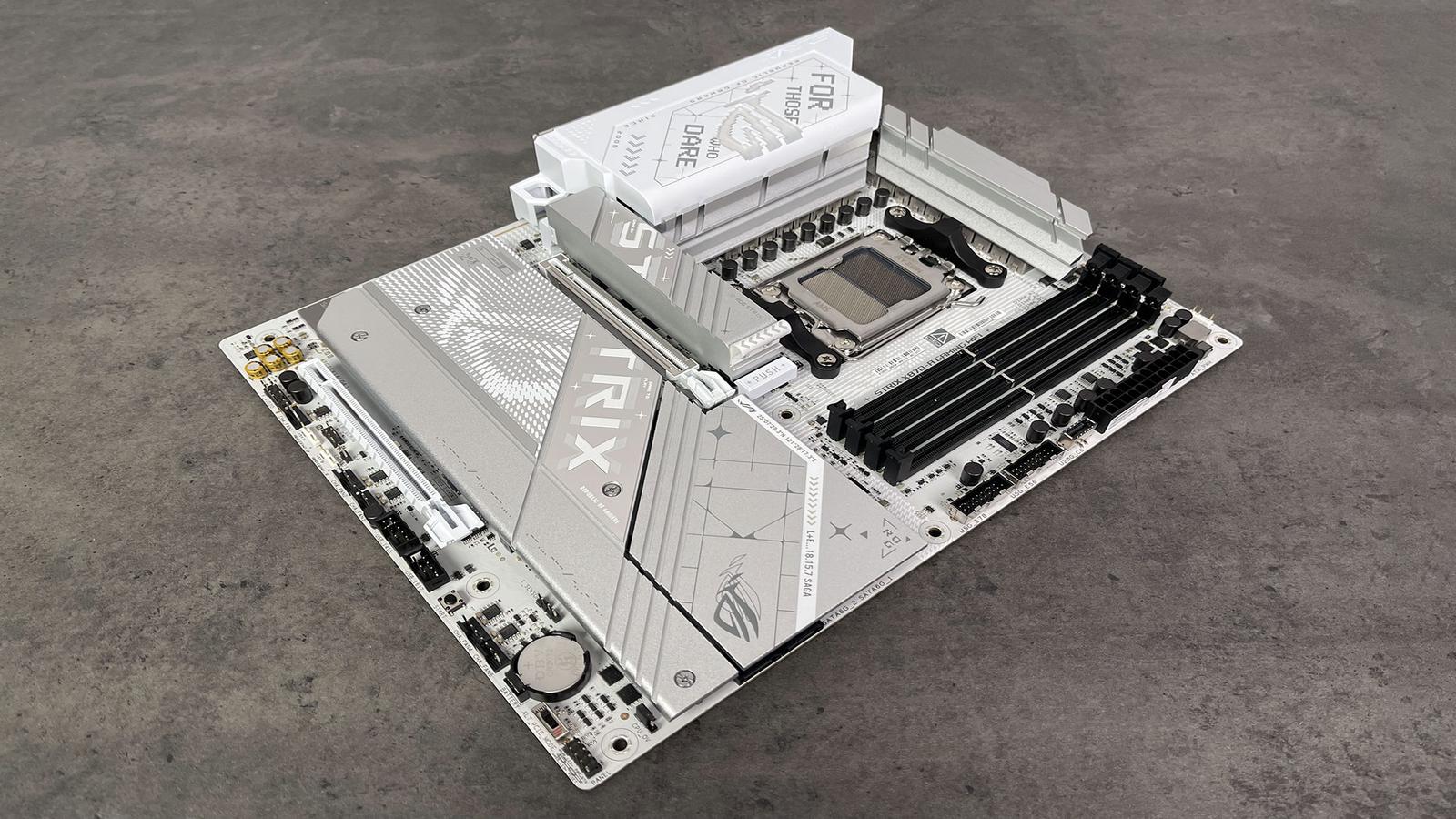

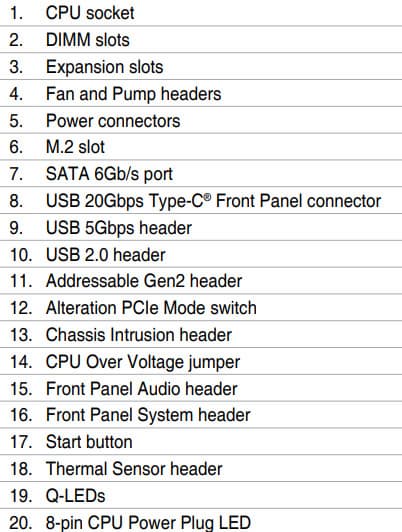

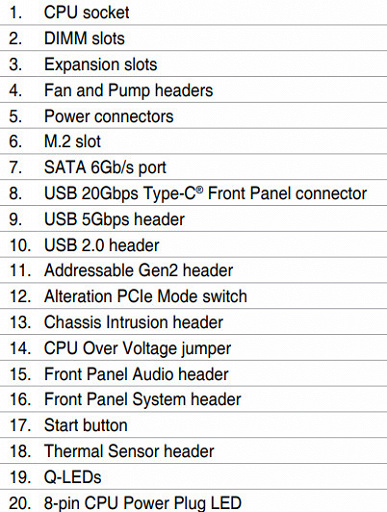

Собственно, меньше слов, больше рассмотрений. Asus ROG Strix X870-A Gaming WiFi перед нами.

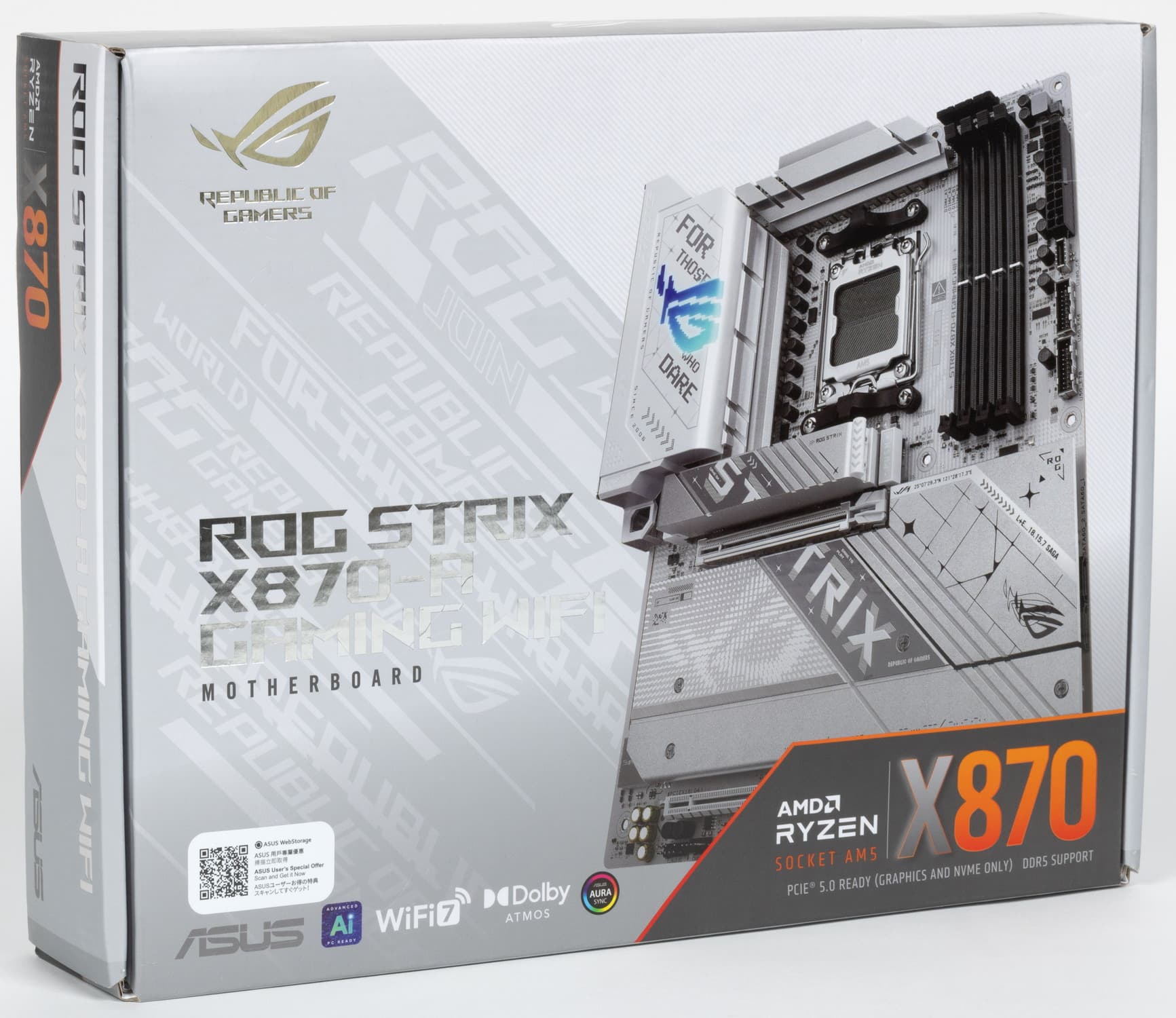

Asus ROG Strix X870-A Gaming WiFi поставляется в традиционной коробке фирменного дизайна серии (серо-белые тона на коробке подчеркивают особенность дизайна платы – она белого цвета). Комплект размещен под платой в отдельном отсеке.

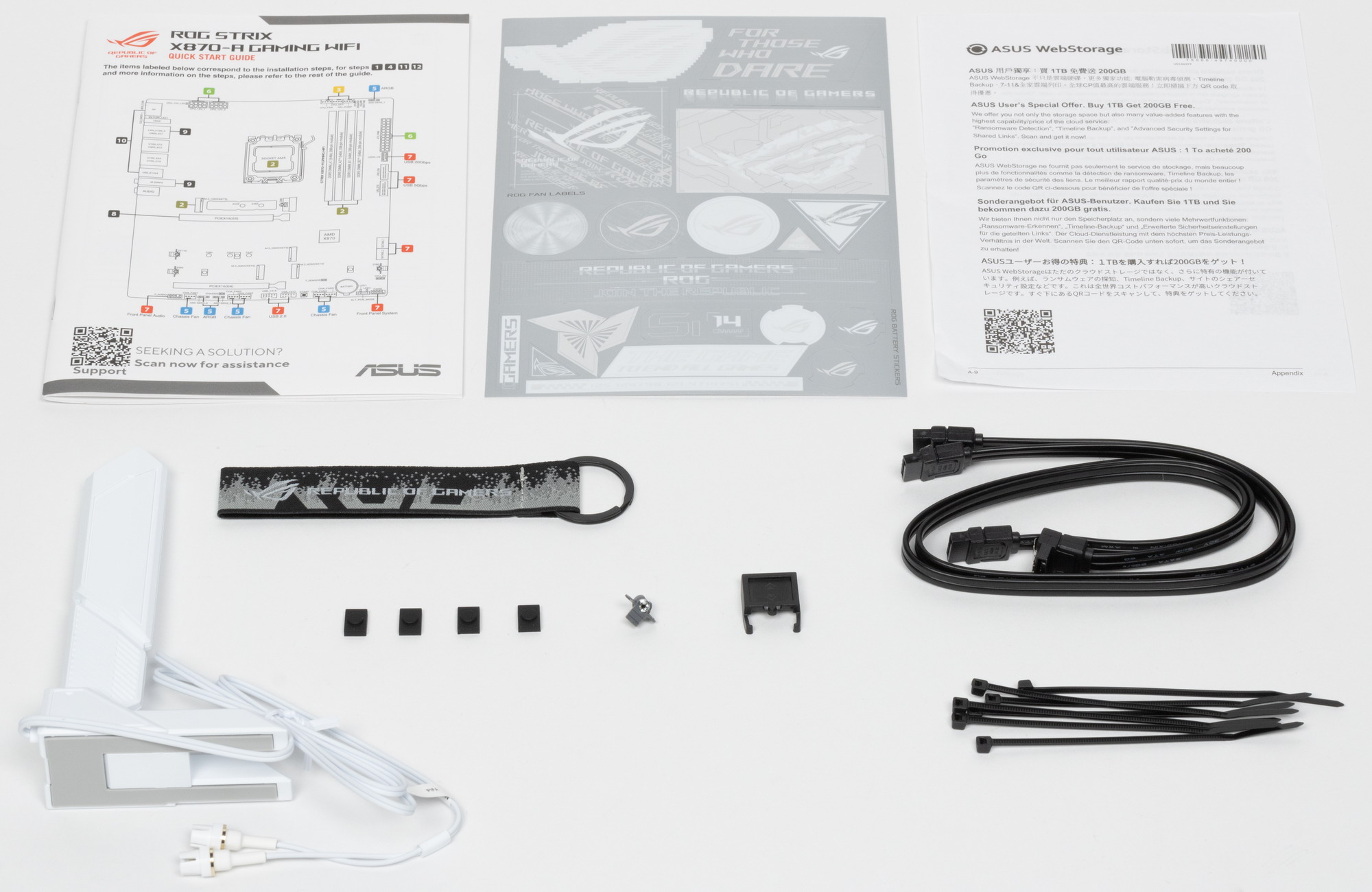

Комплект поставки минимален, однако соответствует нуждам продукта данной серии: кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются антенна встроенного Wi-Fi-модуля, запасные держатели для М.2 слотов, фирменный адаптер для передней панели, бонусный брелок-стяжка ROG и набор пластиковых стяжек.

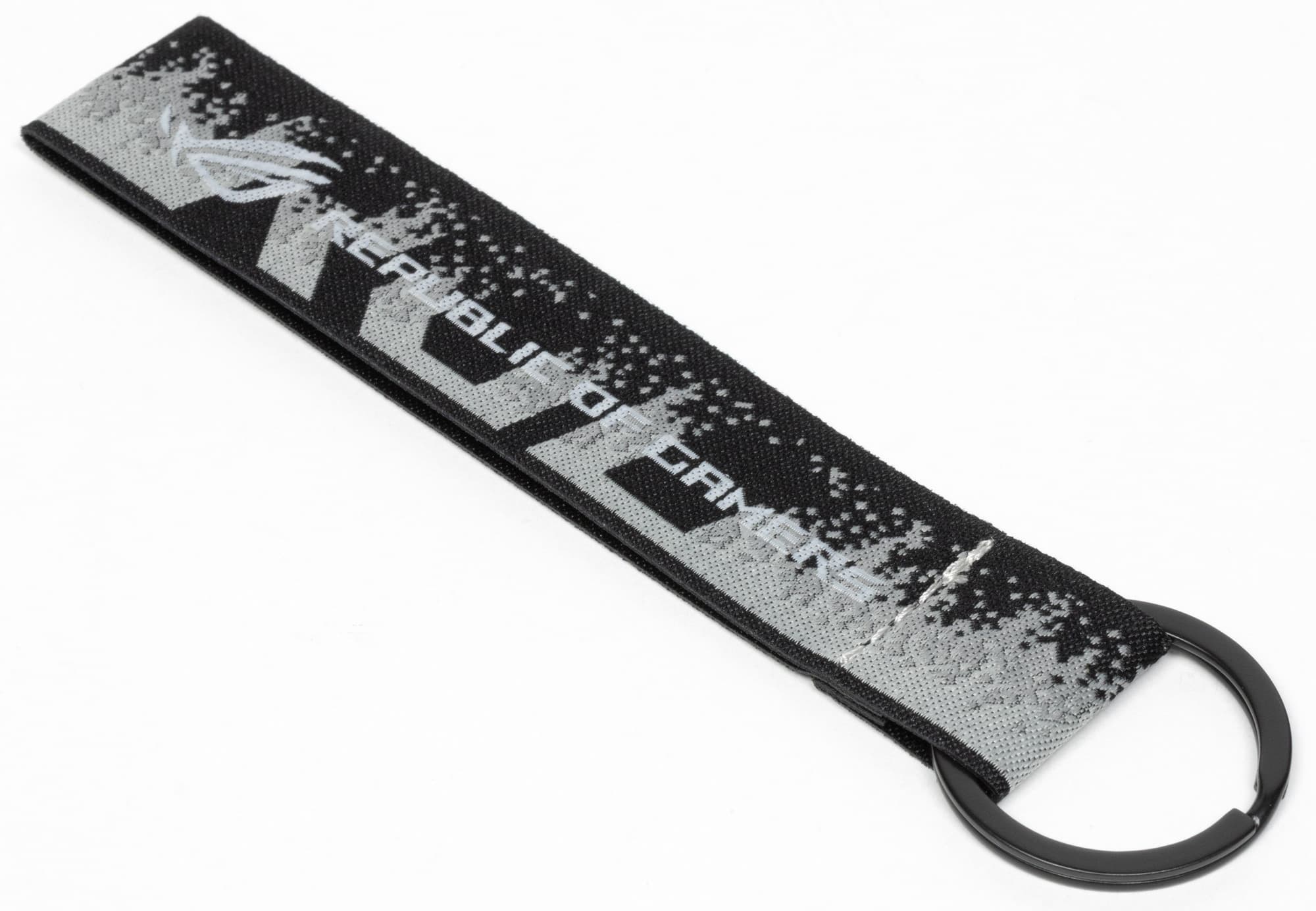

Фирменный брелок бренда ROG может также играть и роль стяжки-«липучки».
ПО не поставляется, это уже и не нужно, ибо последние версии драйверов и утилит следует устанавливать с вебсайта производителя, а не с подобных накопителей. Гнезда для подключения антенный беспроводного сетевого подключения WiFi7 имеют новый дизайн: штекеры от антенны вставляются и удерживаются пластиковыми замками, а не привинчиваются, как ранее.

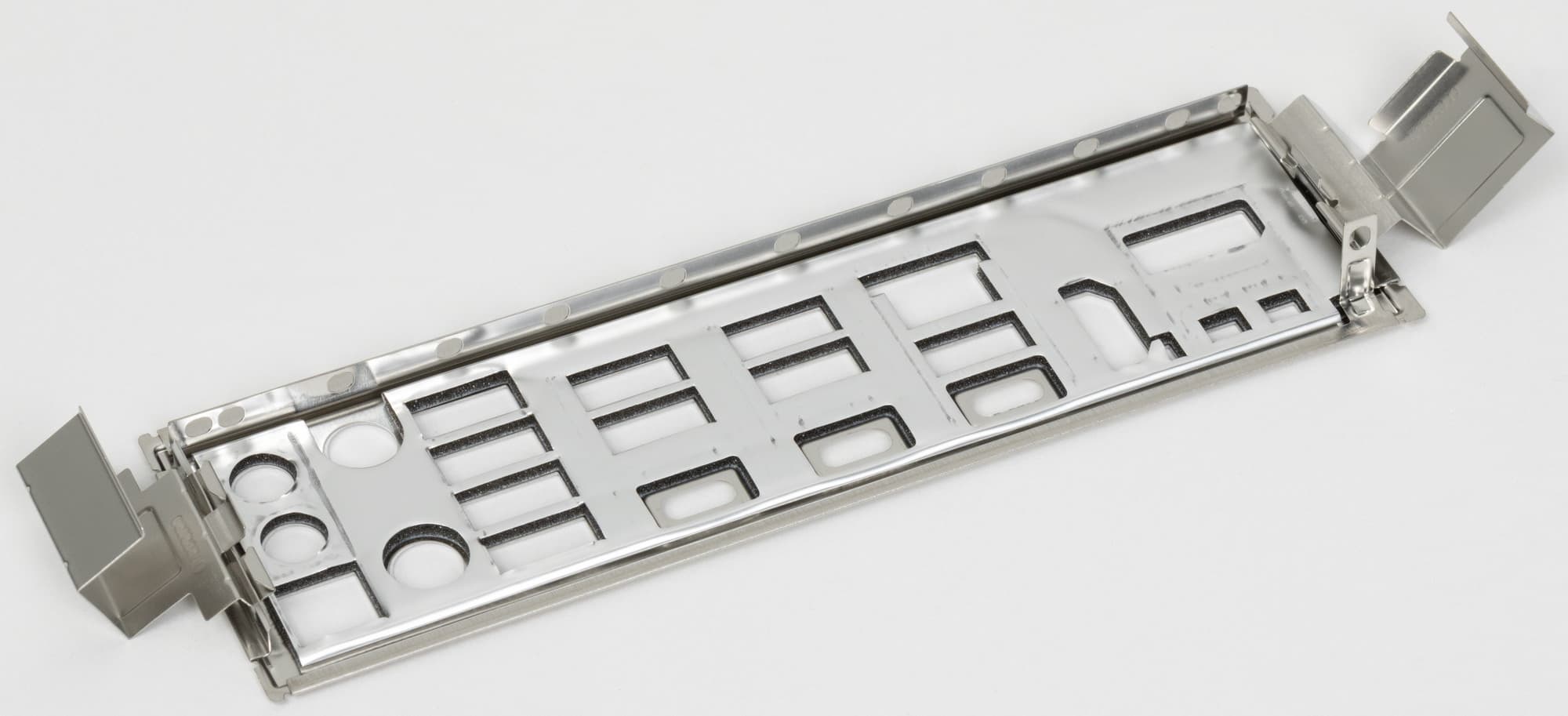

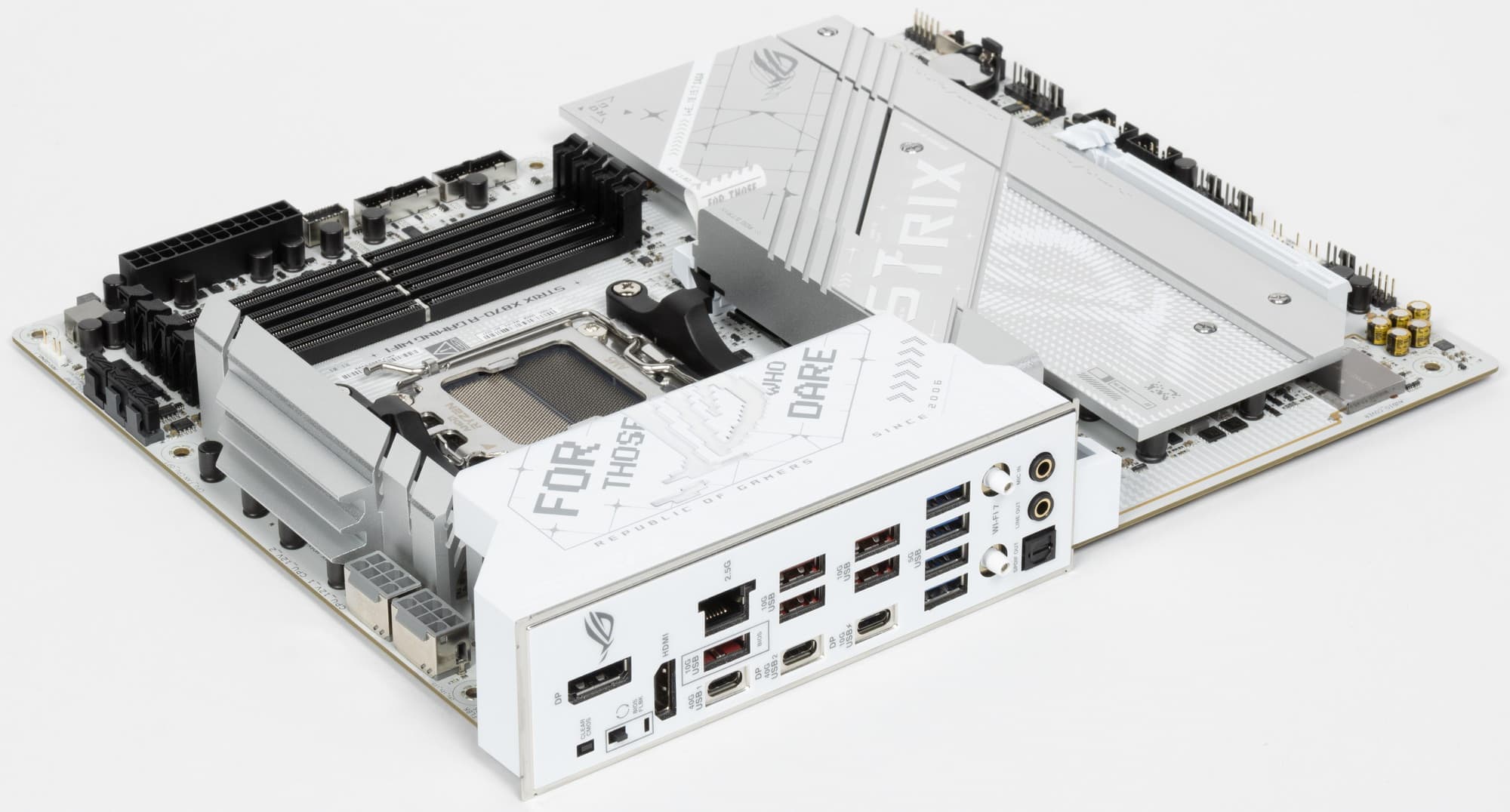

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.
Форм-фактор

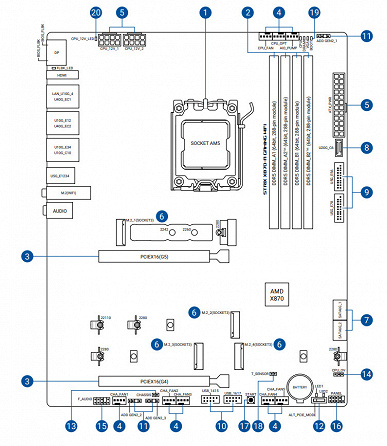

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus ROG Strix X870-A Gaming WiFi имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

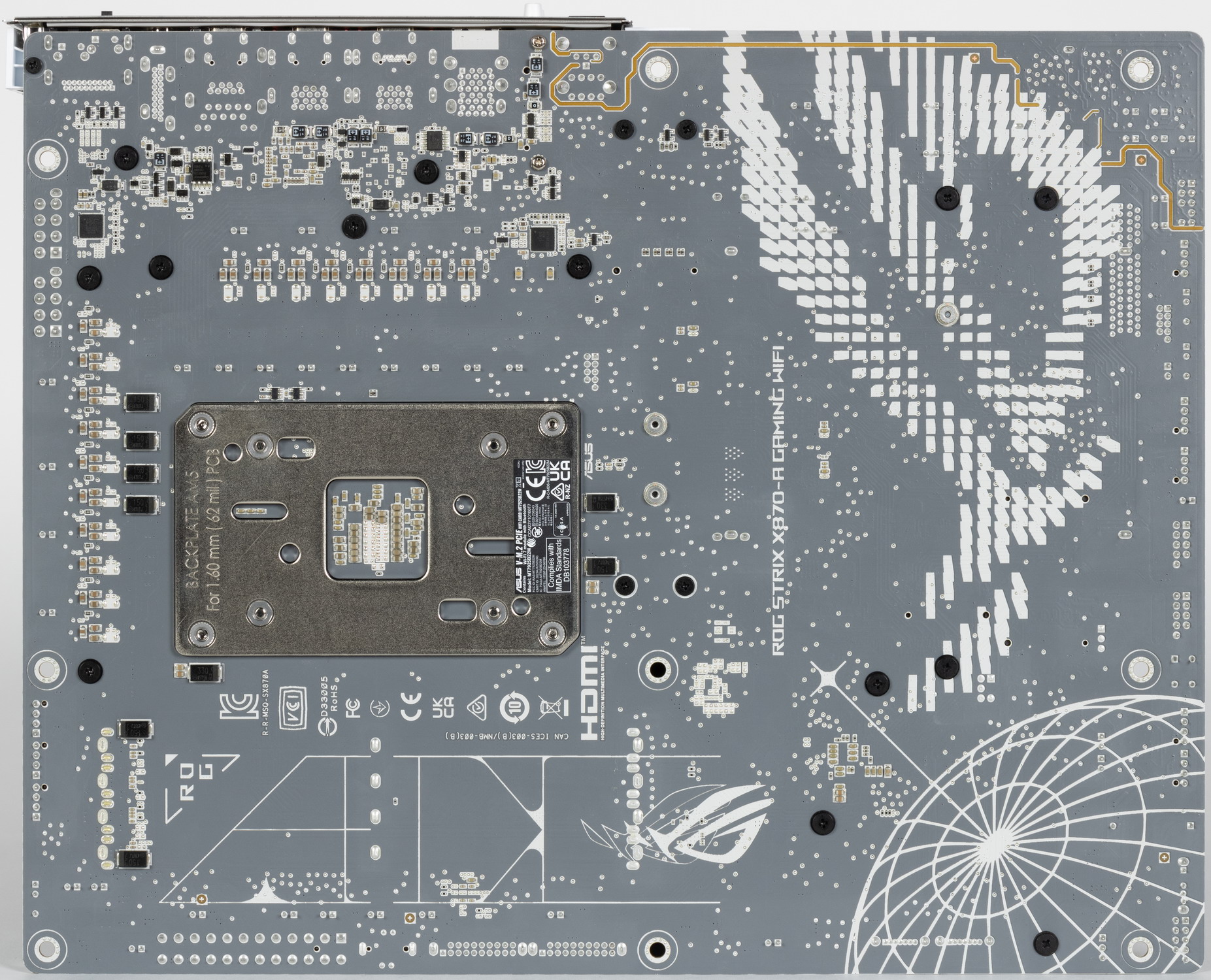

На оборотной стороне расположено несколько контроллеров и традиционная некоторая логика. Текстолит обработан хорошо: во всех точках пайки острые концы срезаны, а также отшлифовано. Защитной пластины (бэкплейта) нет. Занятно, что оборотная сторона платы покрашена в серый цвет, при этом дизайнеры нанесли на эту сторону еще и ряд рисунков. Жаль, что такую красоту мало кто увидит (только покупатель матплаты, ну и сборщик ПК, и то на короткое время).
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.

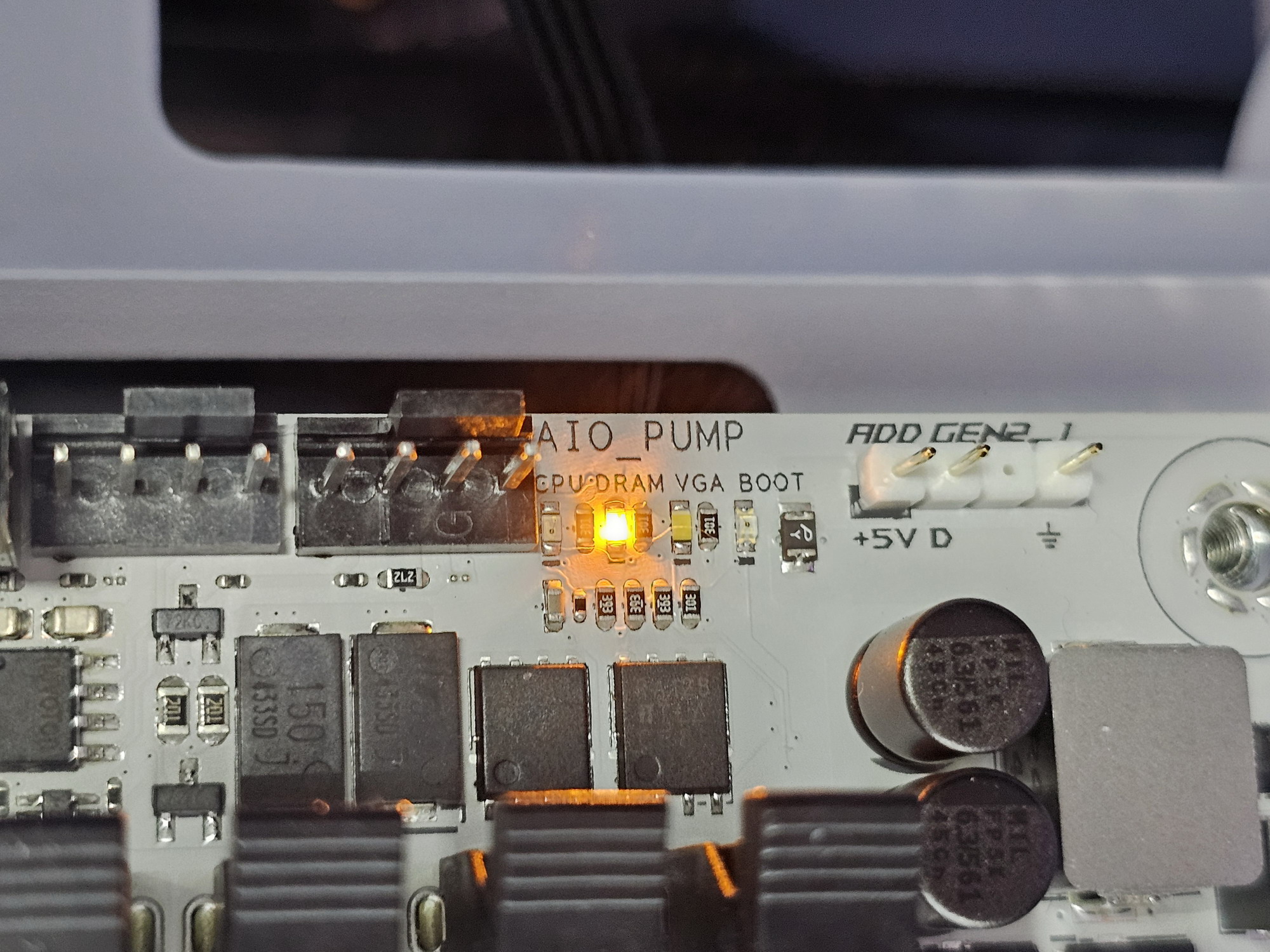

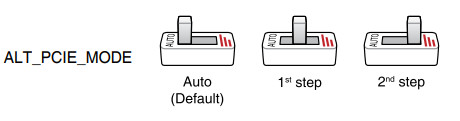

| Поддерживаемые процессоры | AMD Ryzen 7xxx/8xxx/9xxx под AM5 |
|---|---|
| Процессорный разъем | AM5 |
| Чипсет | AMD X870 |
| Память | 4 × DDR5, до 192 ГБ (поддержка 48/24 ГБ модулей), до DDR5-8000 (XMP/Expo), два канала |
| Аудиоподсистема | 1 × Realtek ALC4080 (7.1) + операционный усилитель Savitech SV3H712 |
| Сетевые контроллеры | 1 × Intel I225-V Ethernet 2,5 Гбит/с 1 × MediaTek Dual Band Wireless MT7925 (Wi-Fi 7 802.11a/b/g/n/ac/ax/be (2,4/5/6 ГГц) + Bluetooth 5.4) |
| Слоты расширения | 2 × PCIe 5.0 x16 (режимы x16, x8+x4)* 1 × PCIe 4.0 x16 (режим x4)** |
| Разъемы для накопителей | 2 × SATA 6 Гбит/с (X870) 1 × M.2 (M.2_1, CPU, PCIe 5.0 x4 для устройств формата 2242/2260/2280) 1 × M.2 (M.2_2, CPU, PCIe 5.0 x4 для устройств формата 2242/2260/2280/22110)* 1 × M.2 (M.2_3, X870, PCIe 4.0 x4 для устройств формата 2280)** 1 × M.2 (M.2_4, X870, PCIe 4.0 x4 для устройств формата 2280) |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (X870) 4 × USB 3.2 Gen1: 2 внутренних разъема на 4 порта (RTS5411) 4 × USB 3.2 Gen1: 4 порта Type-A (синие) (RTS5411) 1 × USB 3.2 Gen2x2: 1 внутренний разъем Type-C (X870) 1 × USB 3.2 Gen2: 1 порт Type-C (CPU) 5 × USB 3.2 Gen2: 5 портов Type-A (красные) (X870+CPU) 2 × USB4: 2 порта Type-C (ASM4242) |
| Разъемы на задней панели | 2 × USB4 (Type-C) 5 × USB 3.2 Gen2 (Type-A) 1 × USB 3.2 Gen2 (Type-C) 4 × USB 3.2 Gen1 (Type-A) 1 × RJ-45 2 аудиоразъема типа миниджек + оптический S/PDIF 1 × DisplayPort (выход) 1 × HDMI (выход) 2 антенных разъема кнопка сброса CMOS кнопка перепрошивки BIOS — Flashback |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 2 8-контактных разъема питания EPS12V 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen2x2 Type-C 2 разъема для подключения 4 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 8 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 3 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 переключатель версии PCIe Alt-PCIe-Mode 1 переключатель CPU_OV 1 разъем для термодатчика 1 разъем для подключения управления с передней панели корпуса |
| Форм-фактор | ATX (305×244 мм) |
| Розничные предложения |
Примечание: * – слот PCIe x16_1 делит ресурсы со слотом M.2_2.
** – слот PCIe x16_2 делит ресурсы со слотом M.2_3. Детали - ниже
Основная функциональность: чипсет, процессор, память
Схема работы связки чипсет+процессор.
Все процессоры Ryzen 7000/8000/9000 поддерживают:
- 3 порта USB 3,2 Gen2 Type-C,
- 1 порт USB 3,2 Gen2 Type-A,
- 1 порт USB 2.0,
Только Ryzen 7000/9000 поддерживают:
- 28 линий ввода-вывода (включая PCI-E 5.0, в случае работы с A620/B840 пониженные до версии 4.0):
- 4 линии из них (в случае чипсета A620/B840 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 16 линий — это PCI-E 5.0 слот для видеокарт,
- Осталось 8 линий PCIe 5.0:
- 4 линии — это слот M.2,
- остальные 4 могут конфигурироваться производителями материнских плат на выбор.
Только Ryzen 8700/8600 поддерживают:
- 20 линий ввода-вывода (PCIe версии 4.0):
- 4 линии из них (в случае чипсета A620/B840 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 8 линий — это PCI-E 4.0 слот для видеокарт,
- Осталось 8 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 4 могут конфигурироваться производителями материнских плат на выбор.
Только Ryzen 8500/8300 поддерживают:
- 14 линий ввода-вывода (PCIe версии 4.0):
- 4 линии из них (в случае чипсета A620/B840 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 4 линии — это PCI-E 4.0 слот для видеокарт,
- Осталось 6 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 2 могут конфигурироваться производителями материнских плат на выбор .
В свою очередь чипсет X870 поддерживает до:
- 6 портов USB 3.2 Gen2,
- 1 порт USB 3.2 Gen2x2,
- 6 портов USB 2.0,
- 2 портов USB4;
- 12 линий ввода-вывода:
- распределение линий: 8 PCIe 4.0 + 4 PCIe 3.0;
- линии PCIe 3.0 могут включать до 4 портов SATA .
Из этой общей суммы следует минусовать 4 линии PCIe 4.0 для обеспечения хаба USB4 – ASMedia ASM4242 (по усмотрению производителя матплат эти линии могут быть взяты или у CPU, или у X870).
Таким образом в сумме от тандема X870+Ryzen 7000/9000 мы получаем:
- 16 PCI-E 5.0 линий для видеокарт (от процессора);
- 1 порт USB 3.2 Gen2x2 (от чипсета);
- 10 портов USB 3.2 Gen2 (4 от процессора, 6 от чипсета);
- 7 портов USB 2.0 (1 от процессора, 6 от чипсета);
- 4 порта SATA 6Гбит/с (от чипсета, входят в состав линий PCIe 3.0)
- 8 линий PCIe 5.0 (от процессора), 4 из которых — на слот М.2, 4 — могут идти на поддержку USB4 или образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
- 8 линий PCI-E 4.0 ( от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов, из них 4 могут идти на поддержку USB4 (в зависимости от производителя материнских плат);
- 4 линии PCI-E 3.0 ( от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат).
Итого: до 18 портов USB, 20 – 4 (линии на поддержку USB4) = 16 свободных PCI-E линий (включая до 4 портов SATA).

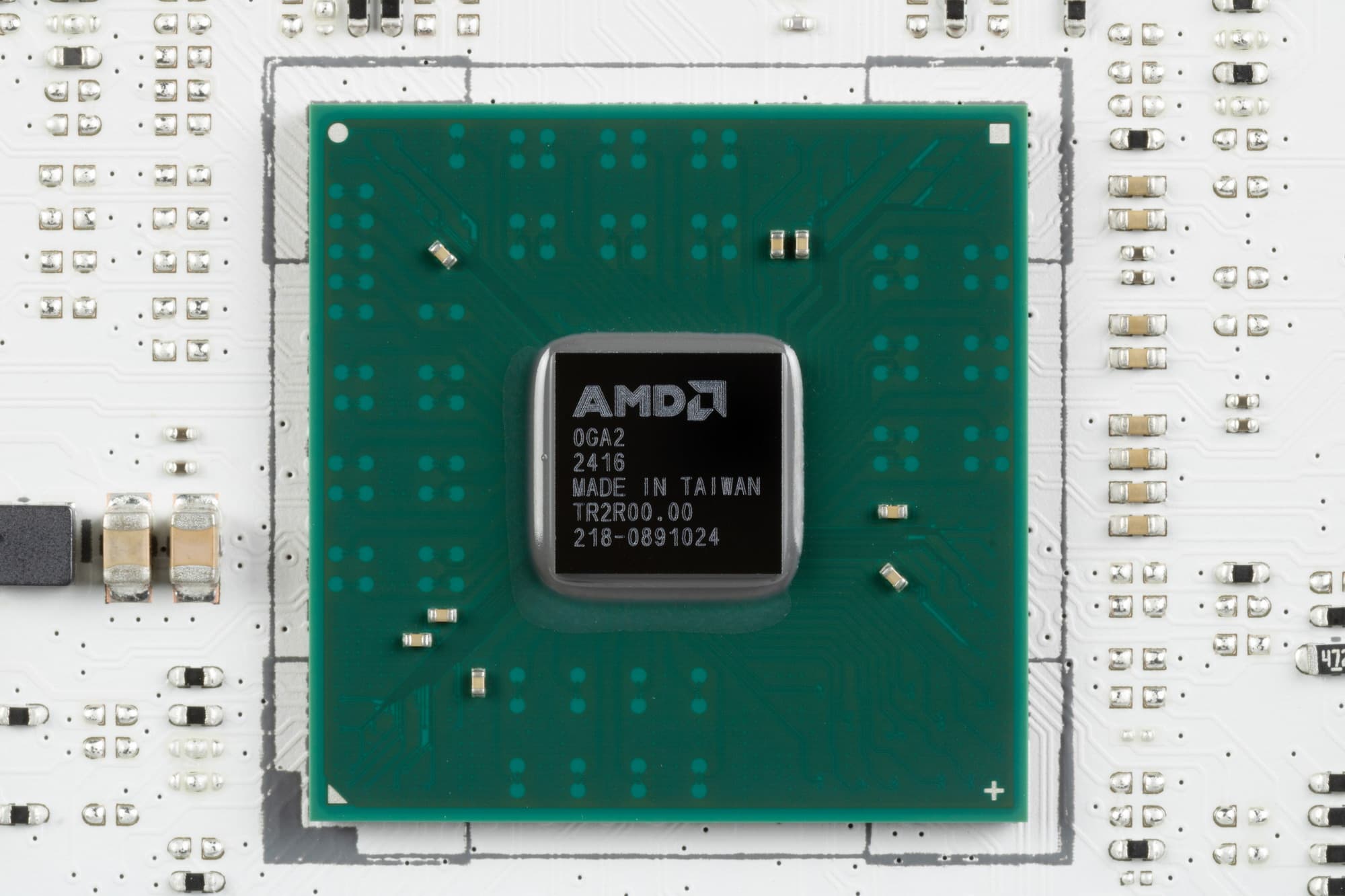

Напомню, что чипсет X870E имеет тот же набор, что и X670E, плюс поддержка 2х портов USB4 (через сторонний контроллер), он состоит из двух микросхем, каждая из которых представляет собой по сути X870 (приведен на снимке выше).
Поколения Ryzen 7xxx/8xxx/9xxx поддерживают как традиционные уже модули памяти DDR5 c Intel XMP (Extreme Memory Profile), так и модули с проприетарным от AMD профилем Expo.

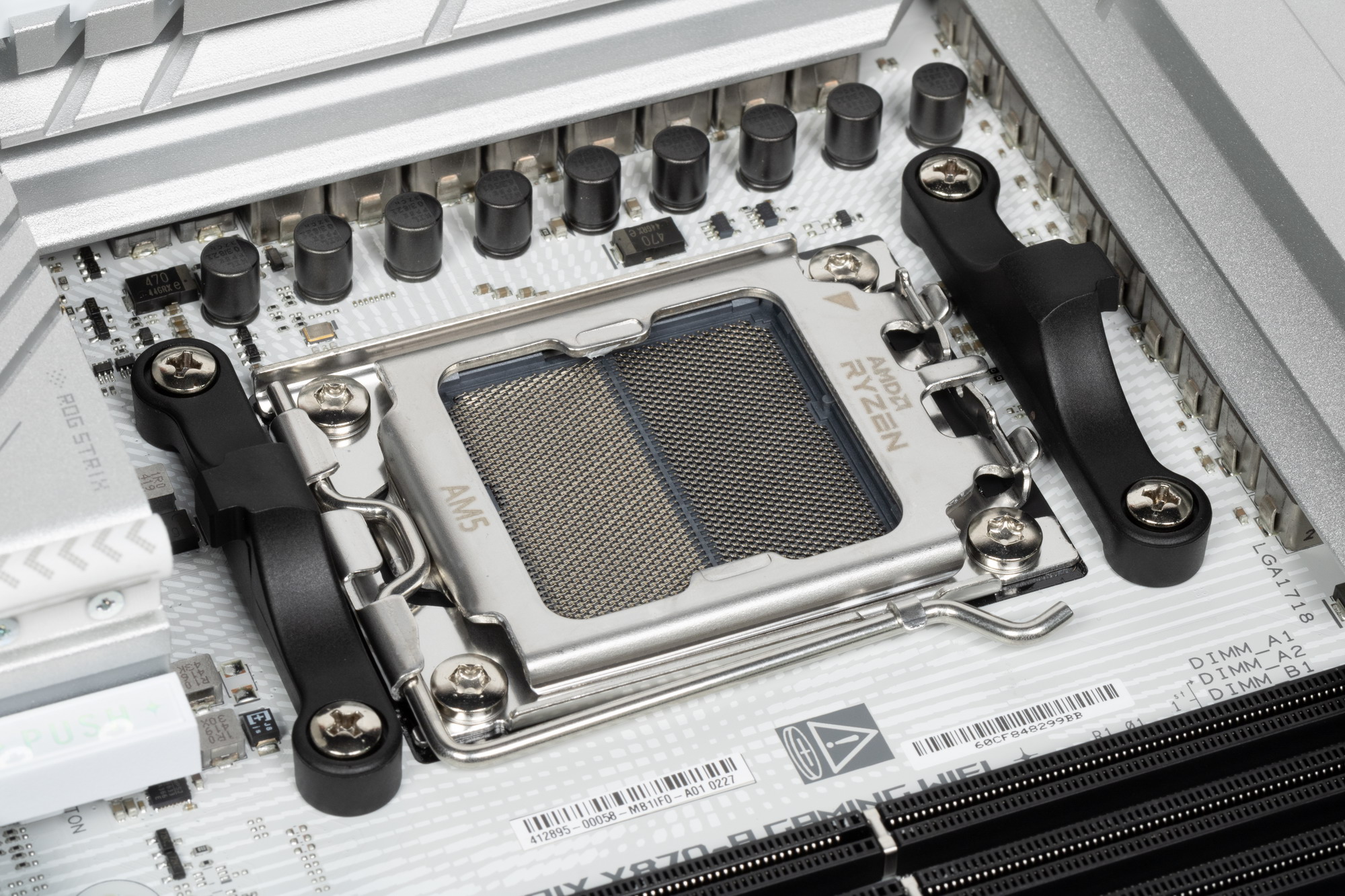

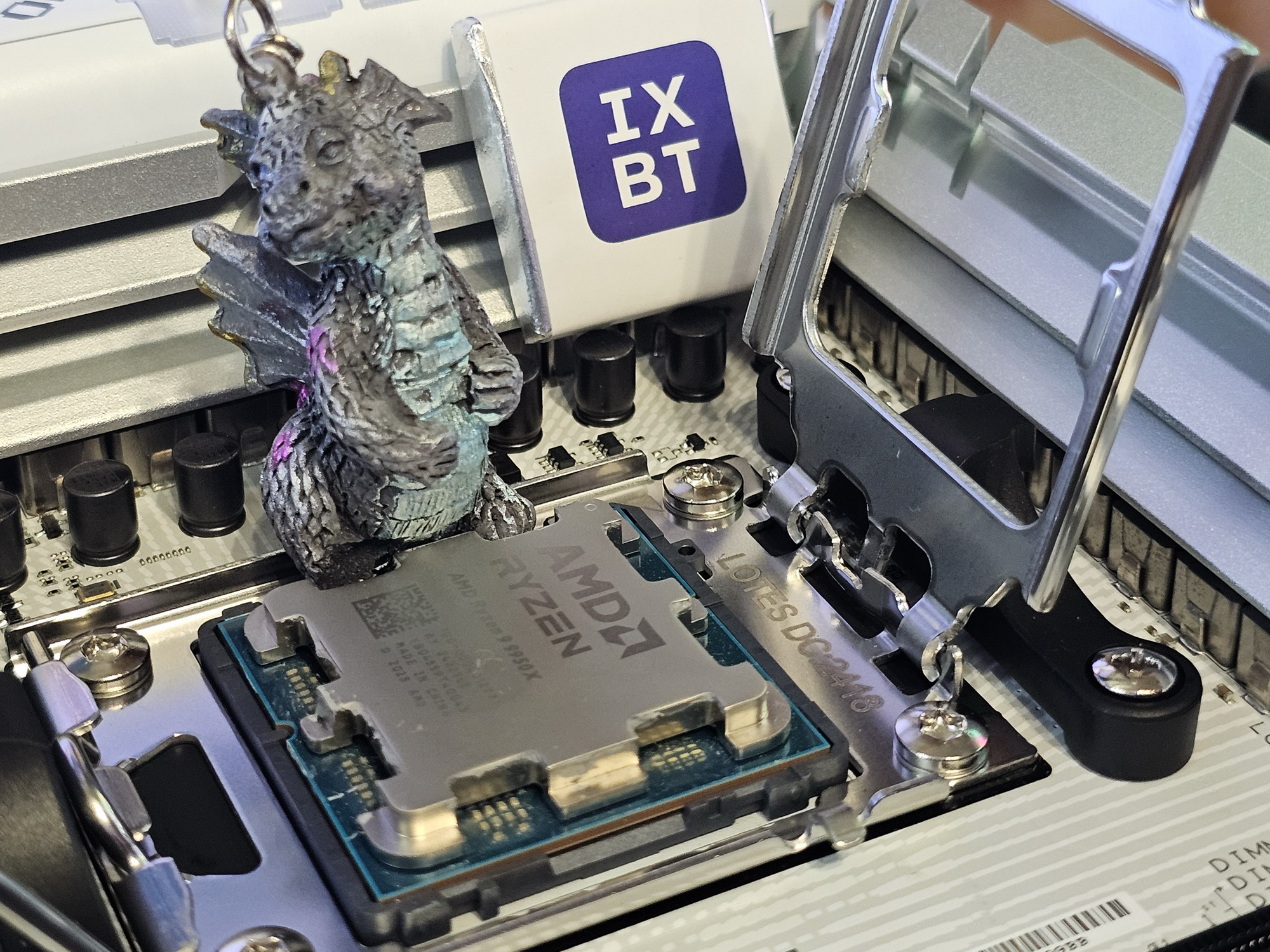

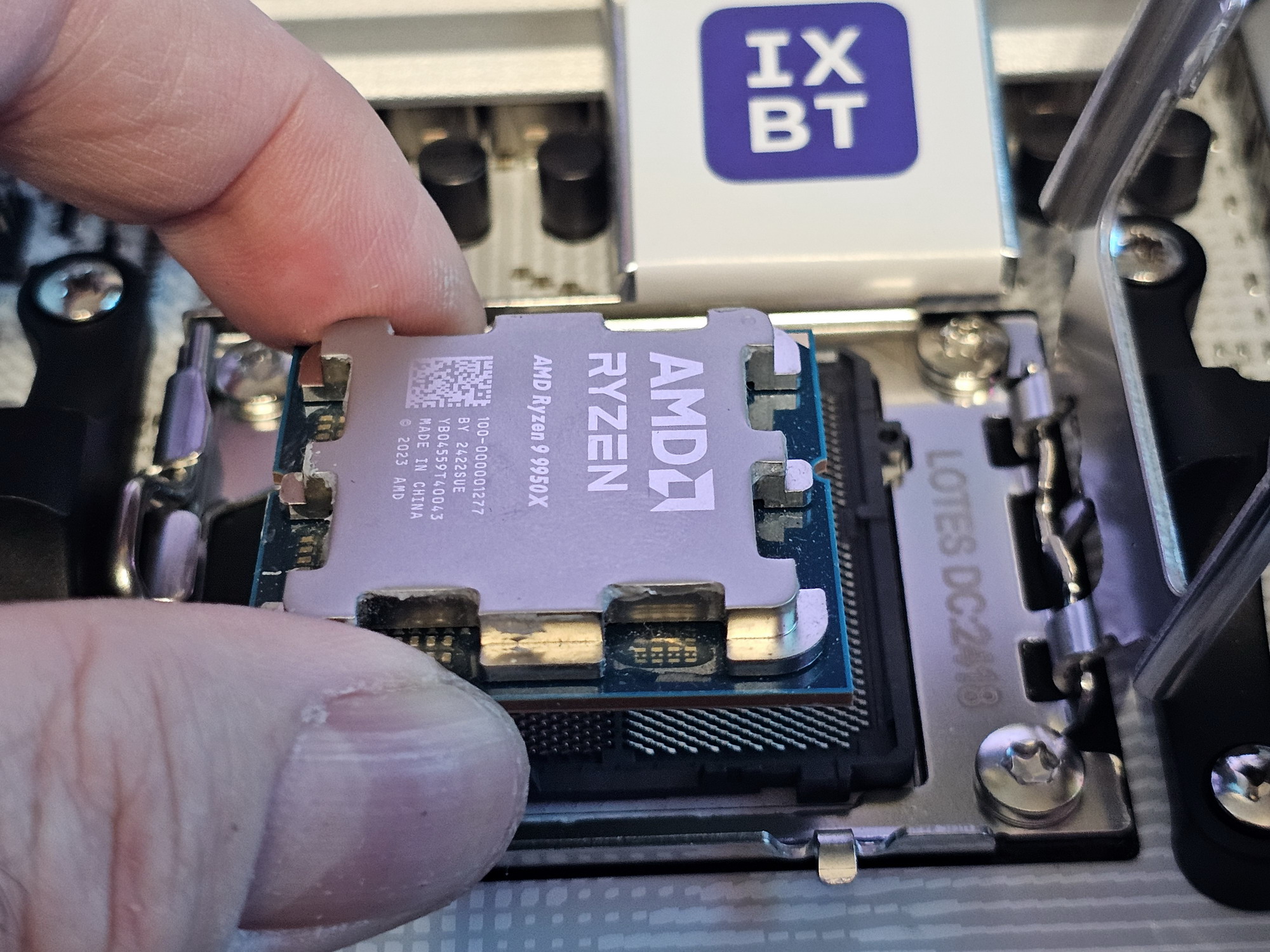

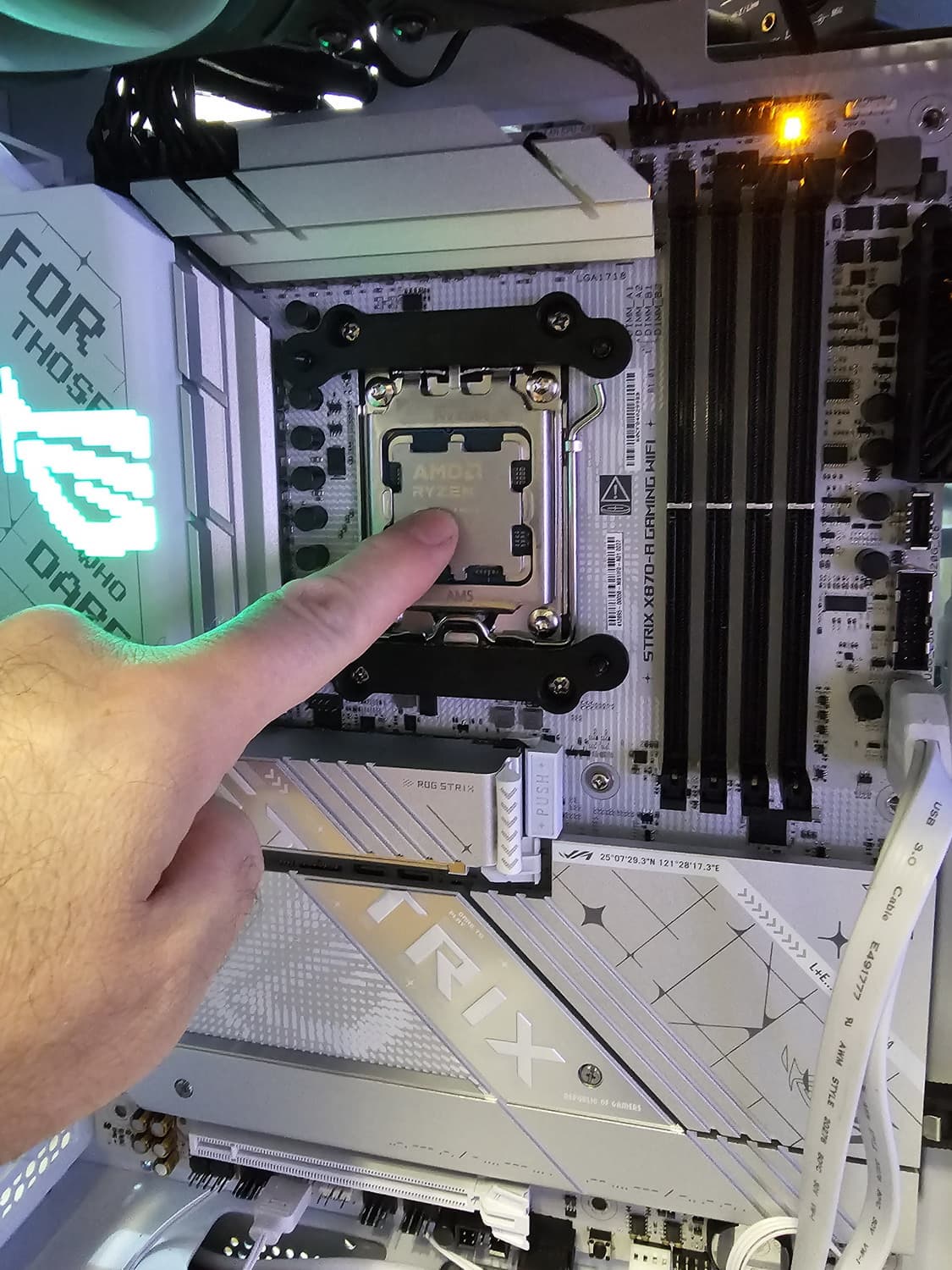

Плата Asus поддерживает процессоры AMD поколений 7xxx/8xxx/9xxx, выполненные под разъем (сокет) AM5.

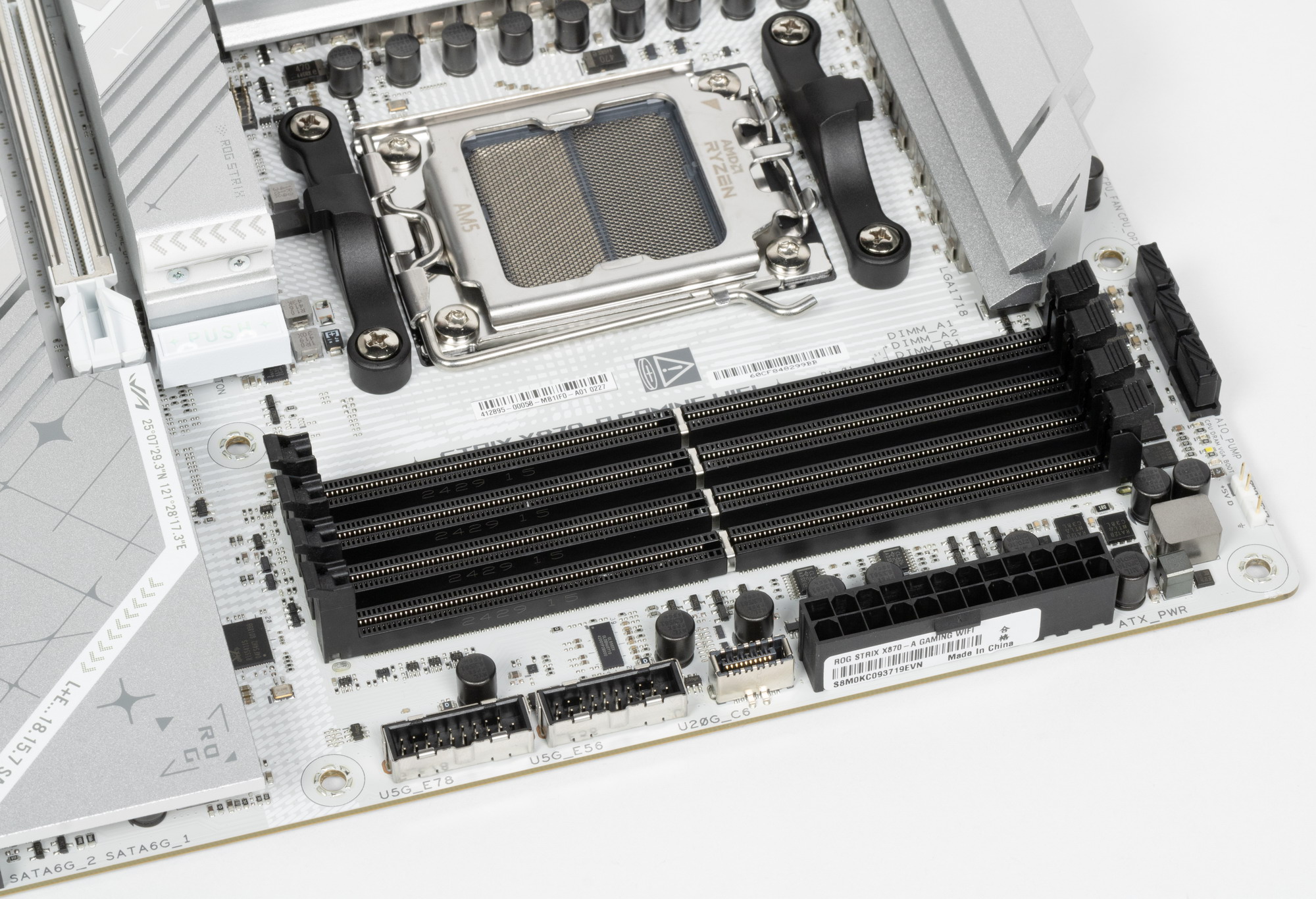

Для установки модулей памяти на плате имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2).
Плата поддерживает небуферизованную память DDR5, а максимальный объем памяти составляет 192 ГБ. Поддерживаются профили XMP и Expo.
Слоты DIMM не имеют металлической окантовки.
Периферийная функциональность: PCIe, SATA, разные дополнительные устройства
Выше мы изучили потенциальные возможности тандема X870+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Итак, кроме USB-портов, к которым мы подойдем позже, чипсет X870 обладает 12 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом:
- Переключатель: или слот PCIe x16_2 (4 линии PCIe 4.0); или слот M.2_3 (4 линии PCIe 4.0);
- порты SATA_1/2 (2 линии PCIe 3.0);
- Слот M.2_4 (4 линии PCIe 4.0);
- Intel i225-V (Ethernet 2,5Gb/s) (1 линия PCIe 3.0);
- MediaTek MT7927 WIFI/BT (Wireless) (1 линия PCIe 3.0)

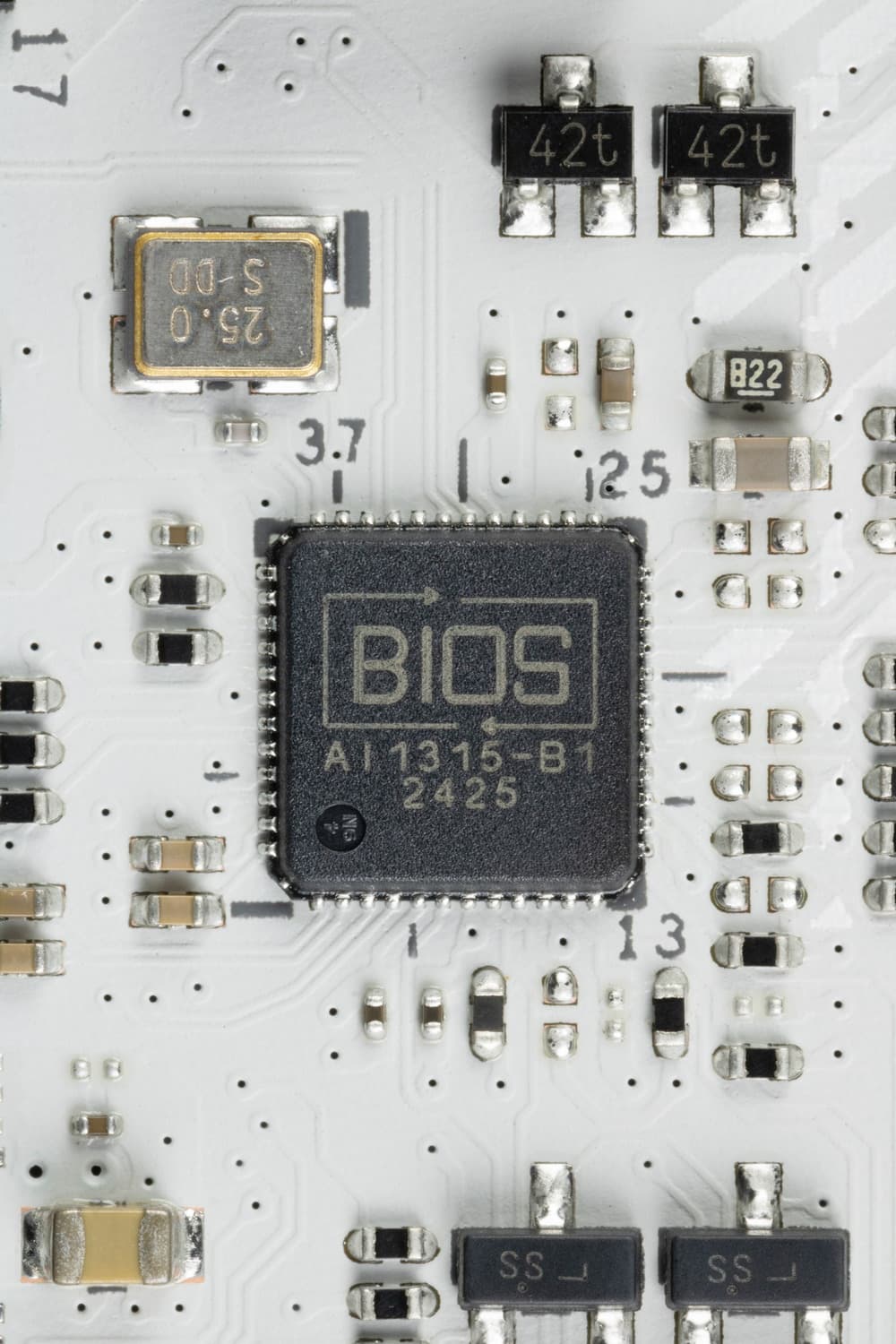

12 линий PCIe оказались занятыми (8 PCIe 4.0 + 4 PCIe 3.0). В данном случае связь с аудиокодеком идет через USB 2.0. На поддержку BT (при наличии слота M.2 (key E) расходуется еще один порт USB 2.0, контроллер подсветки Aura, а также контроллер Flashback для своих нужд используют сигнальные линии USB 2.0, плюс хабы Realtek RTS5411 используют линии USB 3.2 Gen1. Детально об этом ниже в разделе USB-портов.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех Ryzen 7xxx/9xxx — 24 линии PCIe (плюс 4 линии на даунлинк с чипсетом). Смотрим распределение:
- Слот PCIe x16_1 имеет 16 линий, слот M.2_2 отключен;
- Слот PCIe x16_1 имеет 8 линий, слот M.2_2 имеет 4 линии;
Мы помним, что все эти линии PCIe версии 5.0.
Теперь в целом про слоты PCIe и M.2.
Всего на плате есть 2 слота PCIe: один PCIe x16_1 (для видеокарт или других устройств) и один PCIe x16_2, работающий в режиме х4. Если про первый PCIe x16_1 я выше уже рассказал (он подключен к CPU), то PCIe x16_2 подключен к X870.

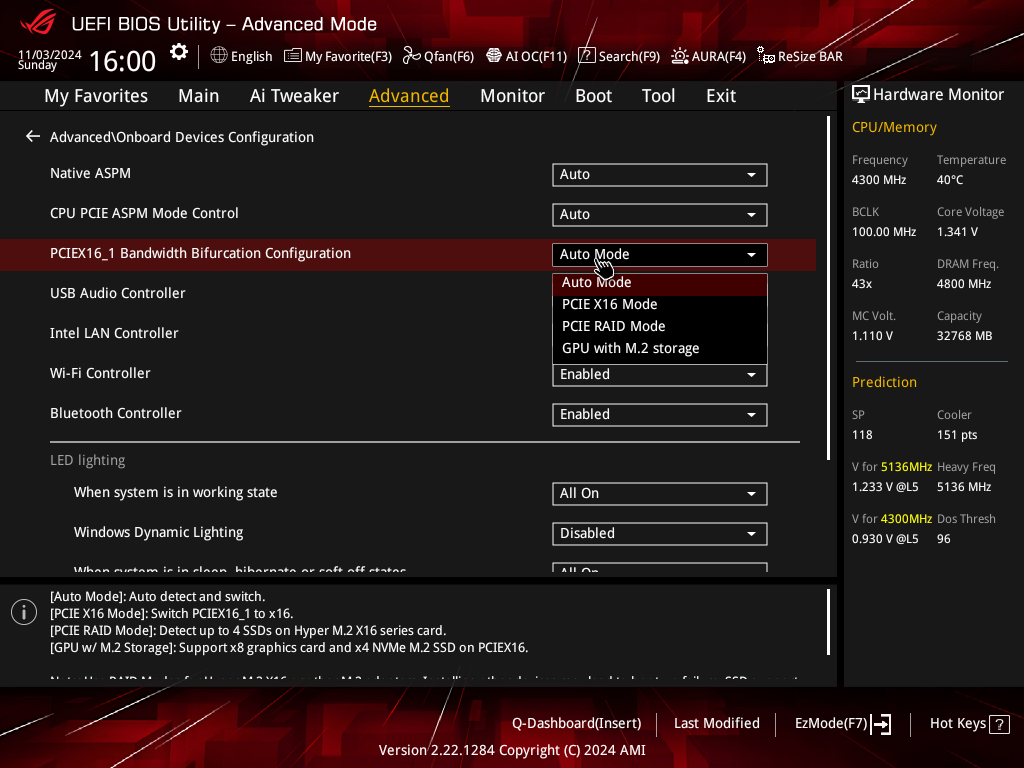

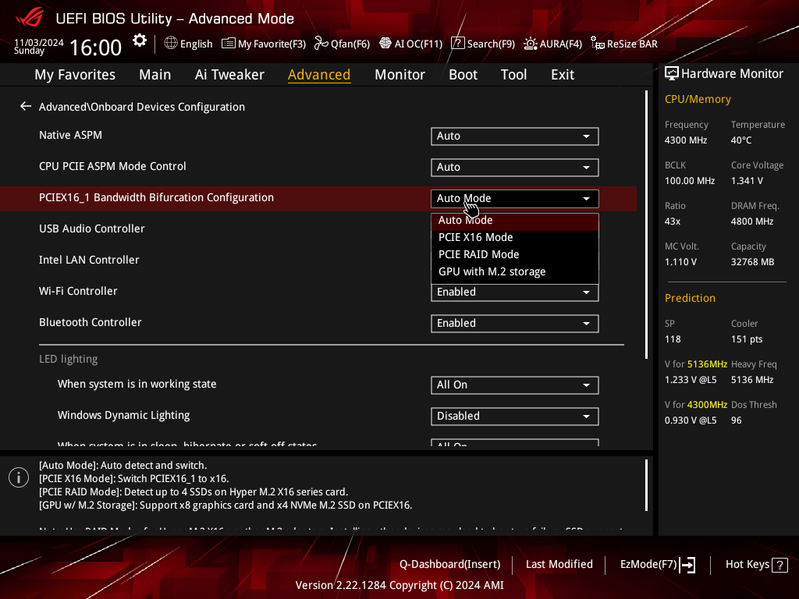

Несмотря на то, что перераспределение линий PCIe 5.0 между слотами PCIe и M.2 у этой материнки имеется, оно задается через настройки UEFI (BIOS), автоматического переключения нет, поэтому и нет мультиплексоров.

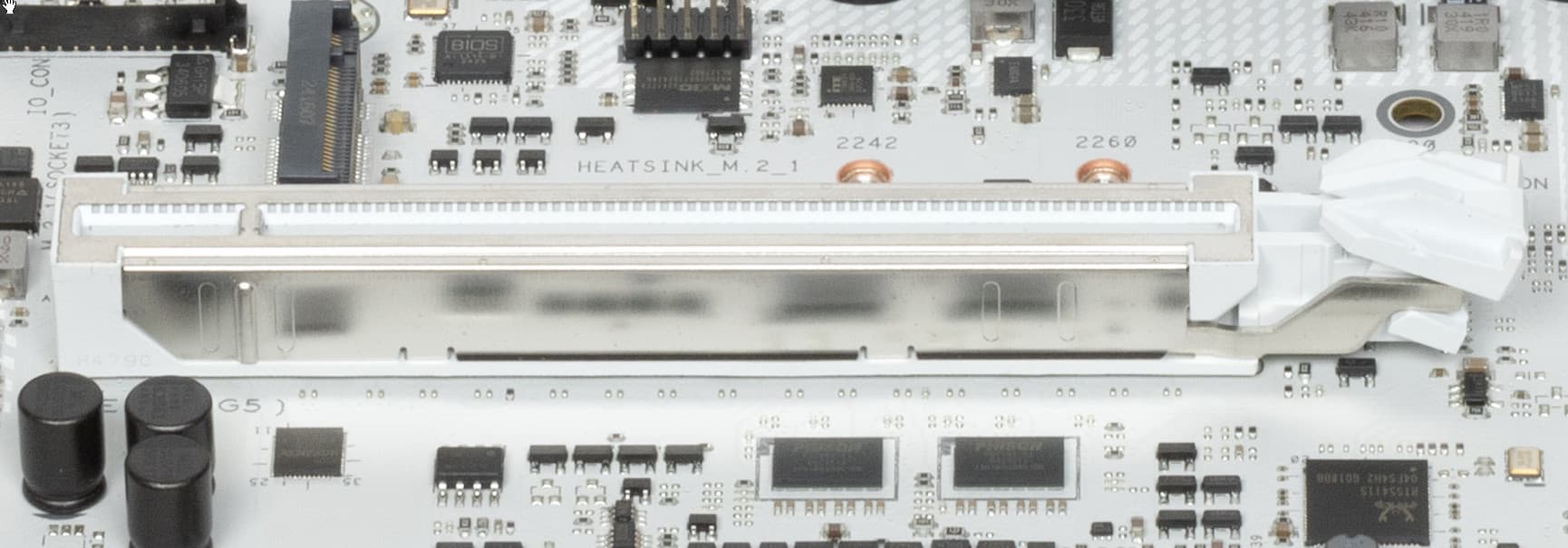

Первый («процессорный») слот PCIe x16_1 имеет металлическое армирование из нержавеющей стали, которое увеличивает надежность. Кроме того, такая защита предохраняет слот от электромагнитных помех.

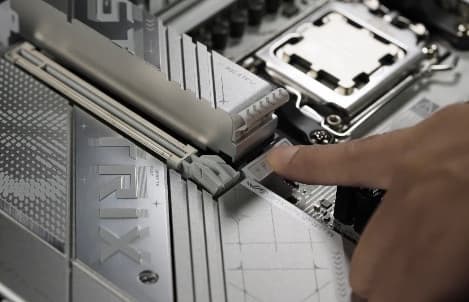

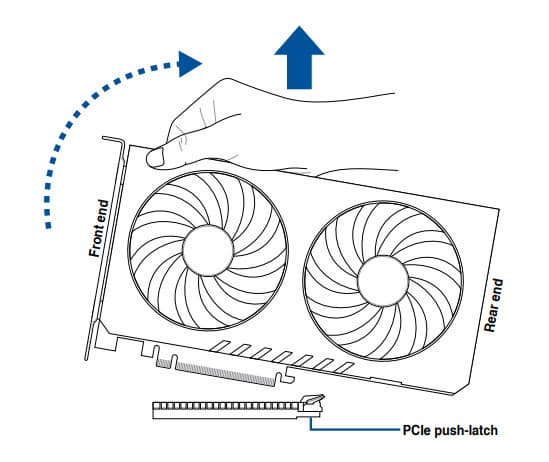

Схема удобного изъятия карт расширения из первых двух слотов Q Release в данном случае модифицирована в версию Slim, и когда требуется нажать на защелку для разблокирования карты в слоте, этого делать не нужно – просто потяните видеокарту (или иную карту) около крепежной планки вверх.
Матплата позволяет смонтировать СО любого размера.

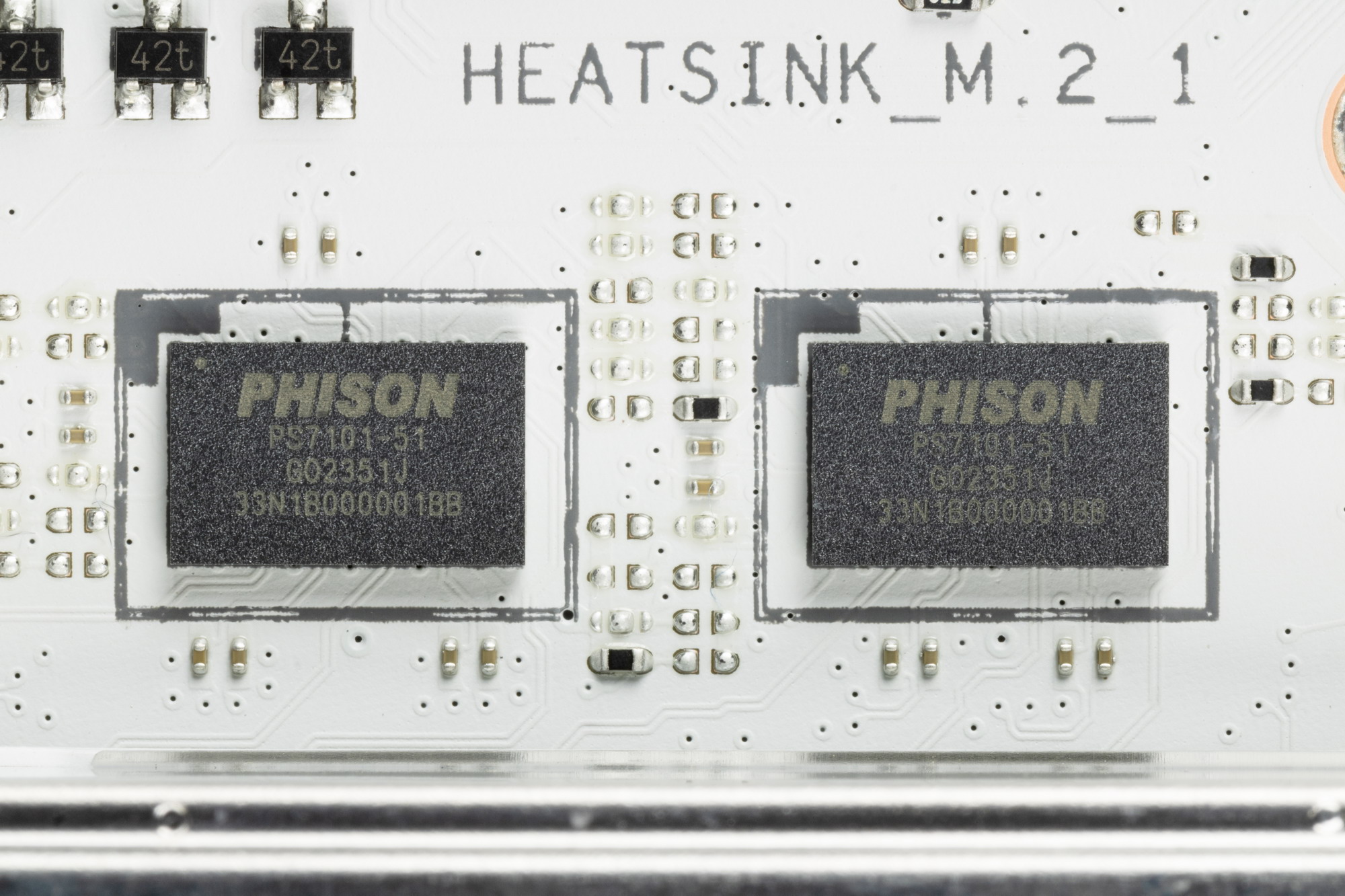

Для поддержания стабильных частот на шине PCIe имеются усилители (ре-драйверы) сигнала PCIe 5.0 от Phison.
Внешнего тактового генератора нет.
На очереди — накопители.

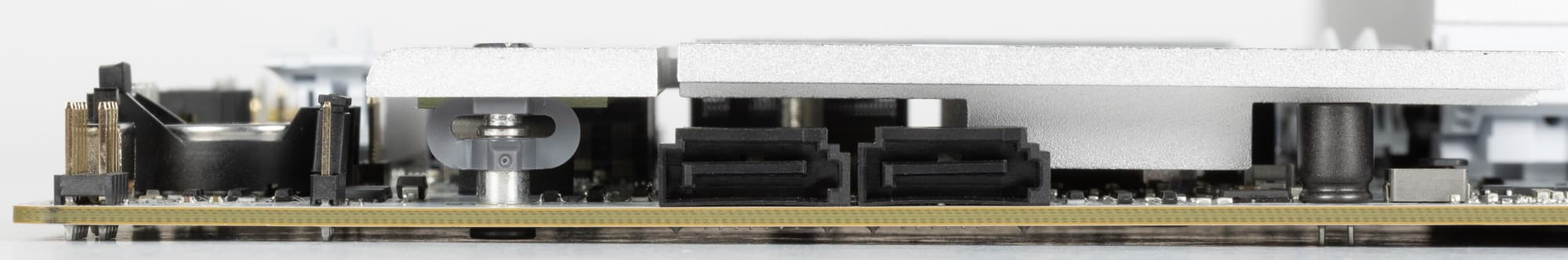

Всего у платы 2 разъема Serial ATA 6 Гбит/с + 4 слота для накопителей в форм-факторе M.2.

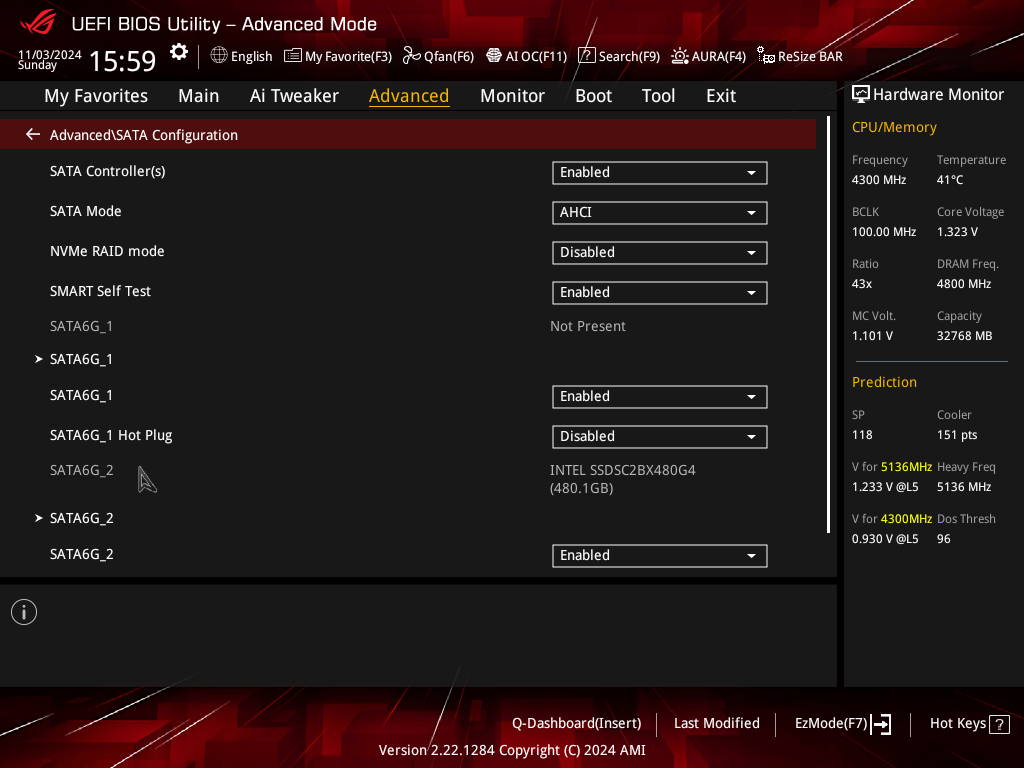

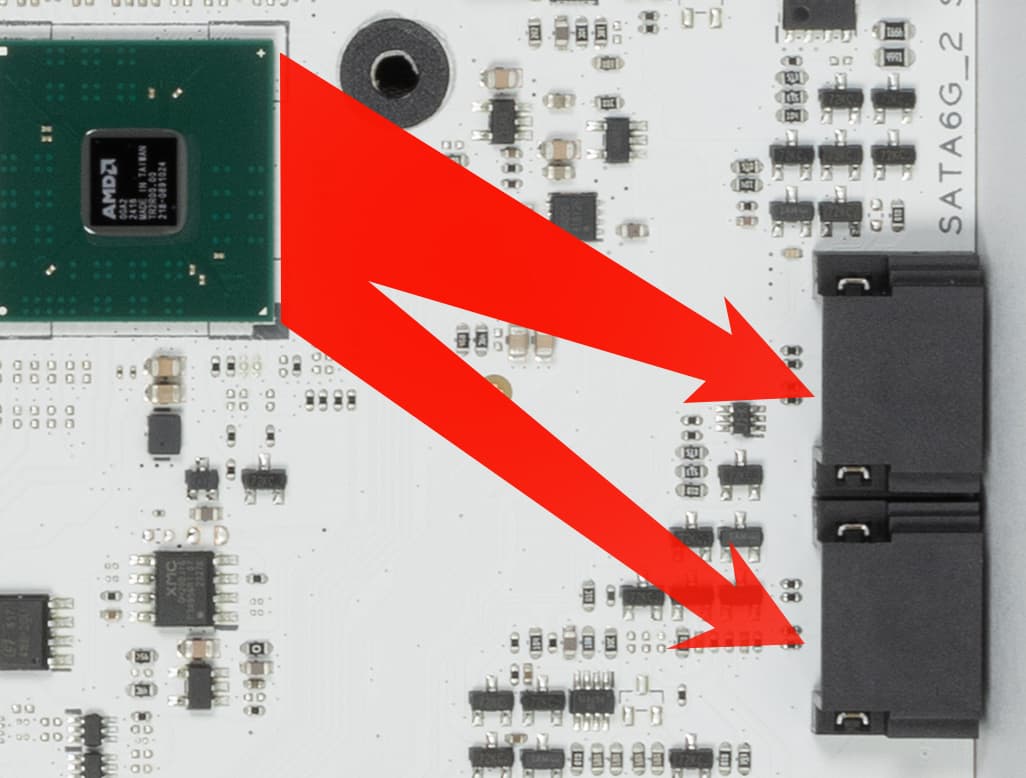

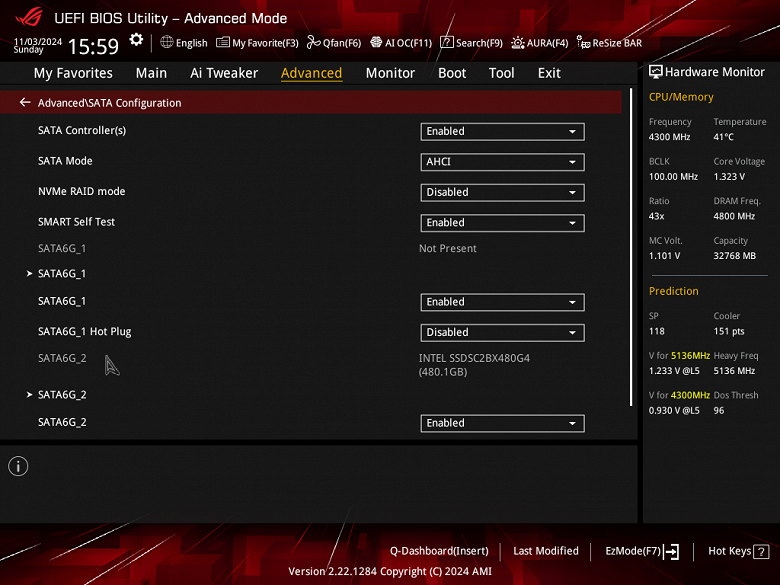

2 порта SATA 1,2 реализованы через чипсет X870 и поддерживают создание RAID.

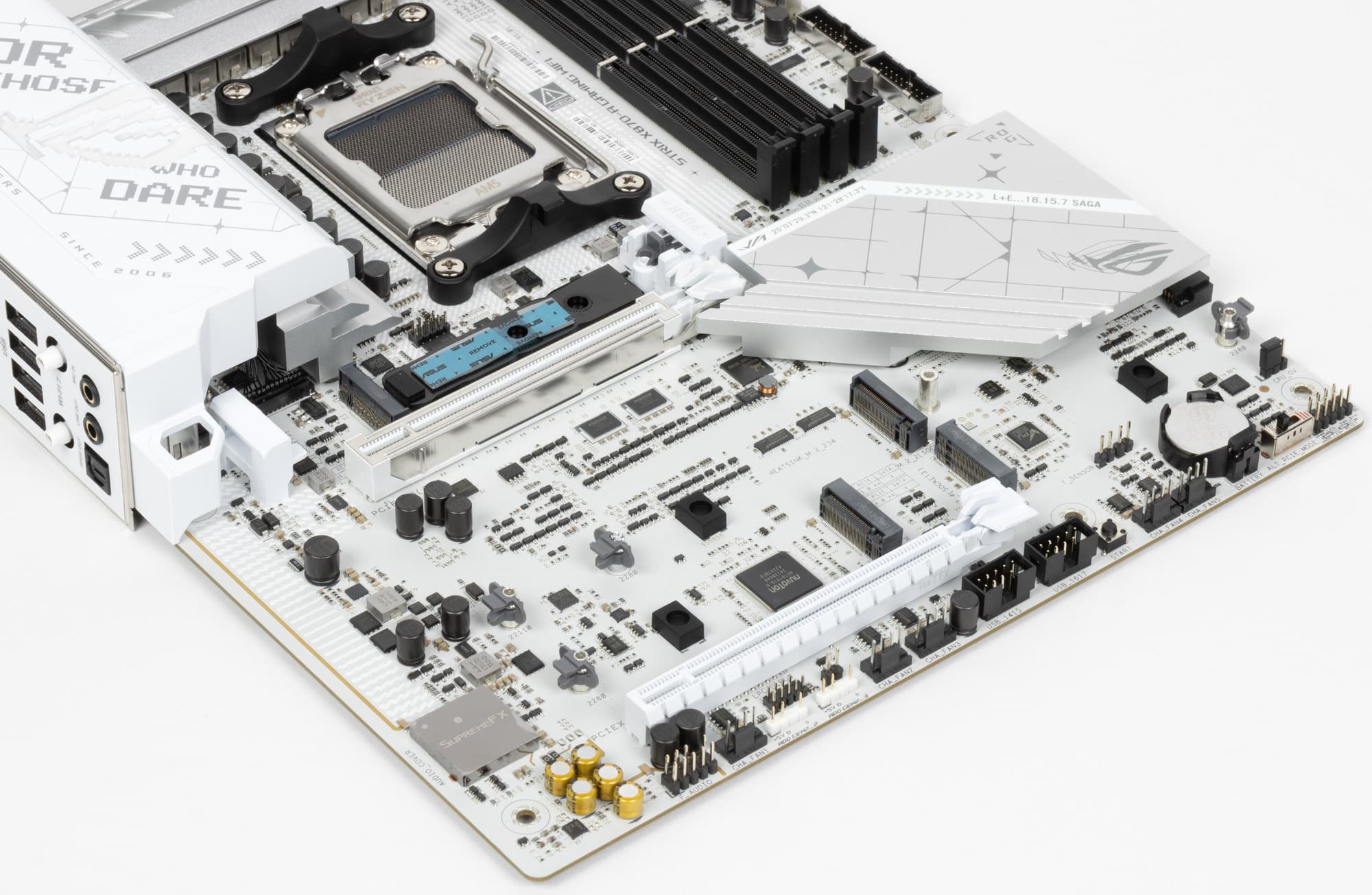

Материнская плата имеет 4 гнезда форм-фактора М.2.
Третий и четвертый слоты M.2 (M.2_3, M.2_4) получают данные от чипсета X870 (PCIe 4.0), а первые два — от CPU (PCIe 5.0). При этом все слоты работают с модулями только с PCIe интерфейсом и поддерживают размеры модулей: 2280. Слоты M.2_1, M.2_2 также поддерживают еще и размеры 2242 и 2260, а M.2_2 еще и 22110. На всех M.2 можно организовать RAID.
Особо обращу внимание на то, что слот M.2_2, получающий данные от процессора, делит ресурсы со слотом PCIe x16_1, о чем я говорил уже выше. Это связано как раз с тем, что контроллер USB4 требует 4 линии PCIe 4.0, и инженеры решили «отнять» их у CPU (поэтому у того свободно поддерживается только один слот M.2_1), а не у X870.

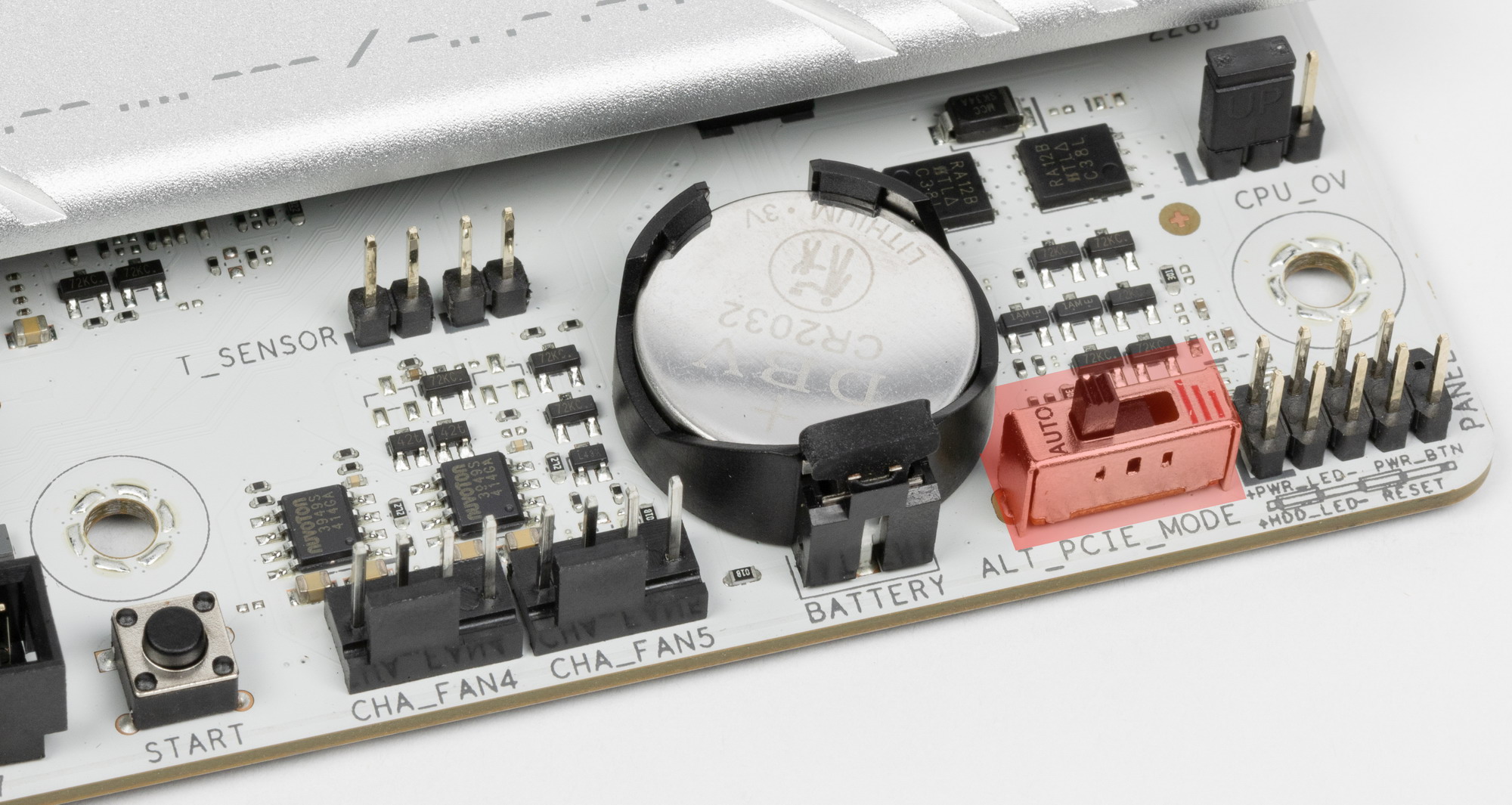

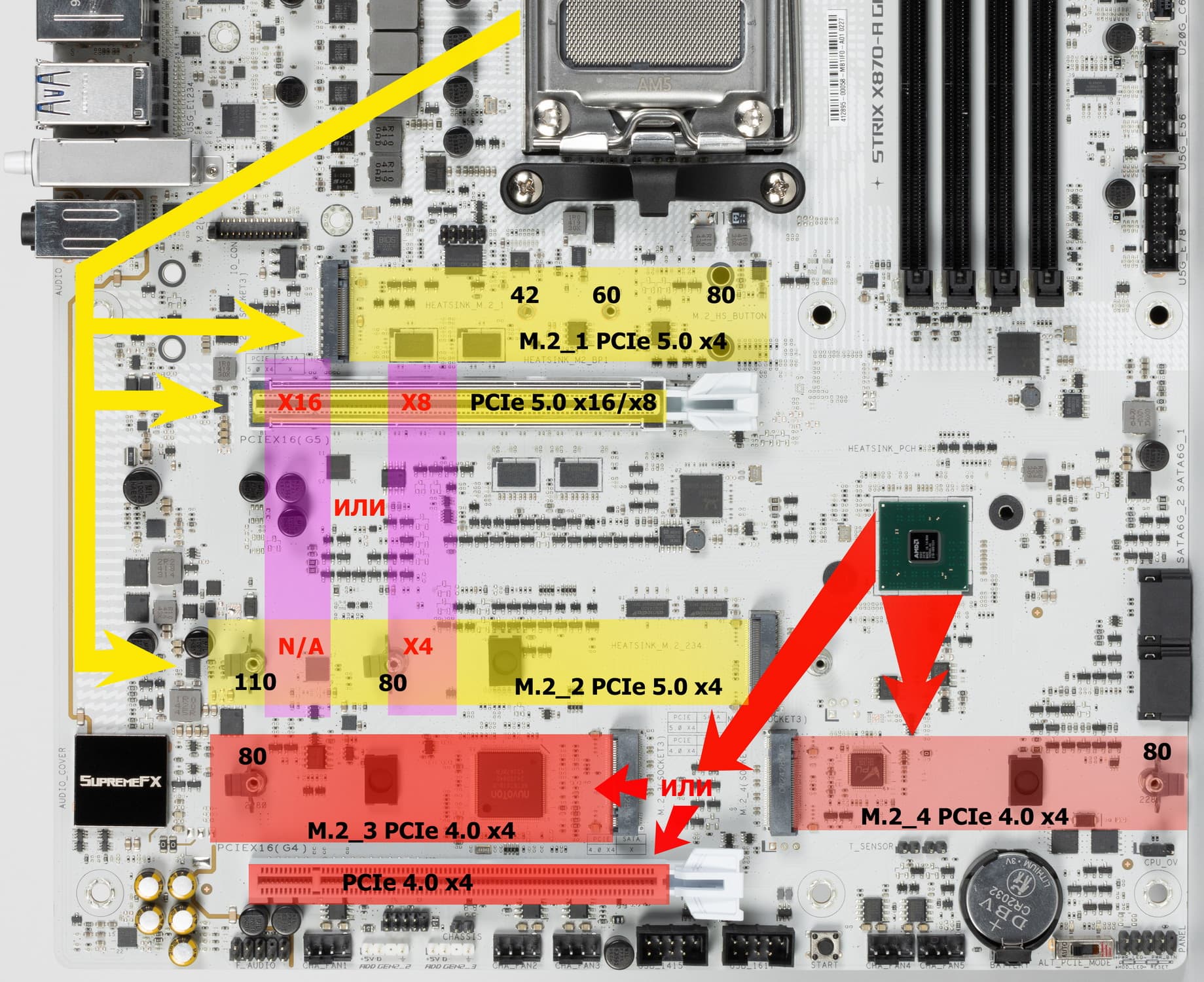

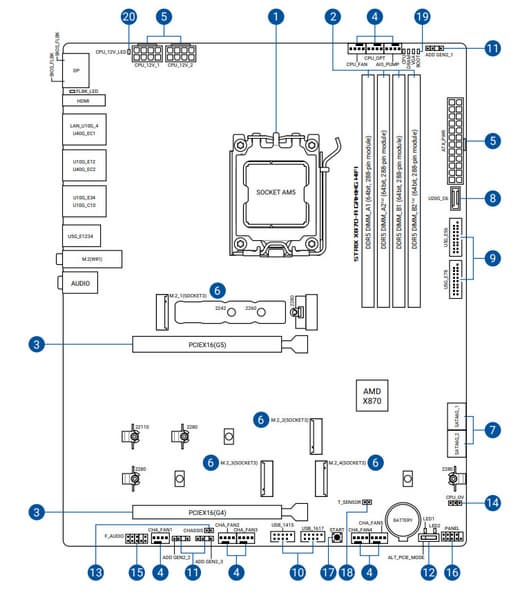

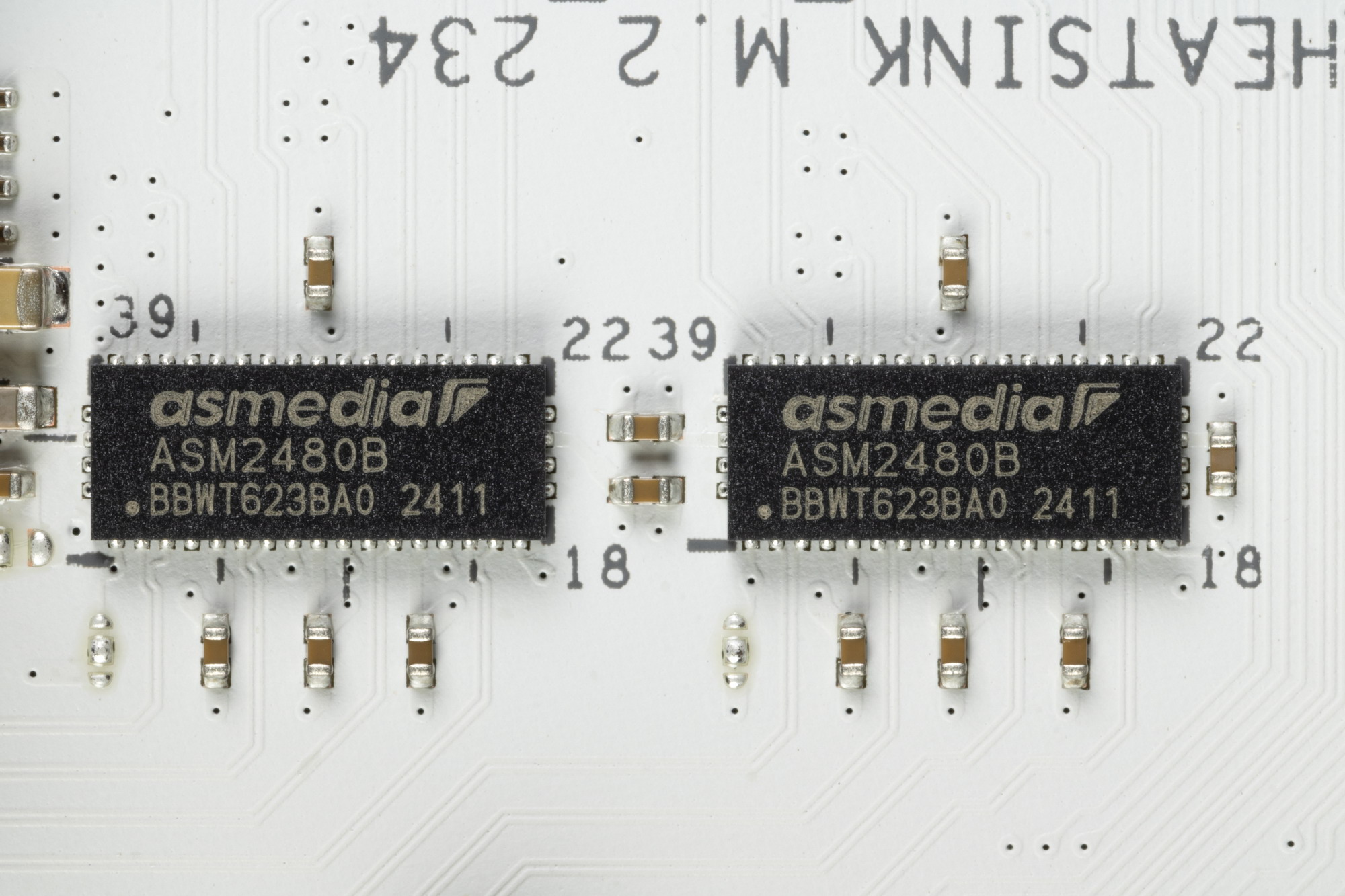

Но это еще не все: если посмотреть на схему распределения слотов выше, то можно увидеть еще одно условие работы портов/слотов: M.2_3 делит ресурсы со слотом PCIe x16_2, и тут для автоматического переключения ресурсов востребованы мультиплексоры ASM2480 от ASMedia.

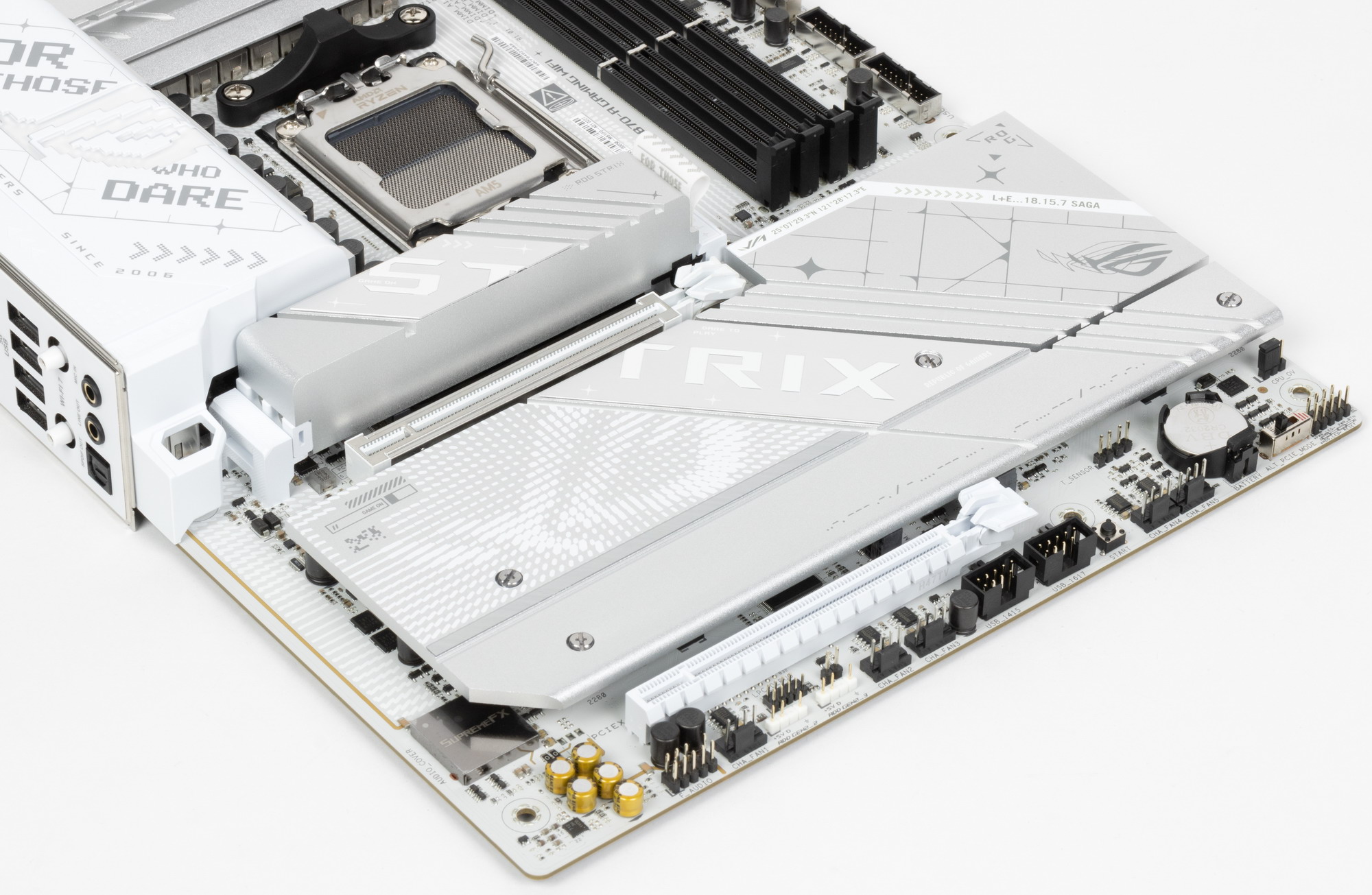

Все M.2 слоты на матплате имеют радиаторы. Слоты M.2_1 и M.2_2 обладают отдельными радиаторами, когда как остальные M.2 слоты имеют общий радиатор. Следует отметить, что слот M.2_1 кроме охлаждения верхней стороны имеет еще и нижний радиатор.
Следует особо отметить способ крепления накопителей М.2 в слотах M.2_2/3/4: через установленные на стойках поворотные замки (запасные имеются в комплекте поставки).
А вот новый способ крепления радиатора M.2_1 и накопителя в данном слоте надо особо отметить. Радиатор снимается нажатием на рычаг сзади него (не требуется никаких винтов) – Q-Release.

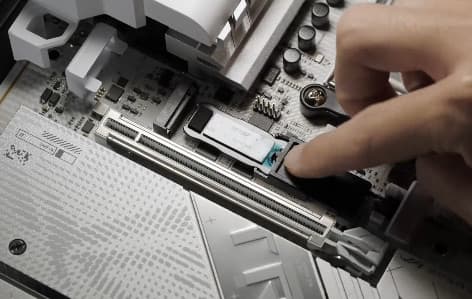

При этом сам накопитель крепится в слоте с помощью двигающегося запора, который просто надо пальцем отодвинуть – Q-Slide.
Ну и наконец следует отметить, что охлаждение системного чипсета отдельно от охлаждения модулей в слотах M.2.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

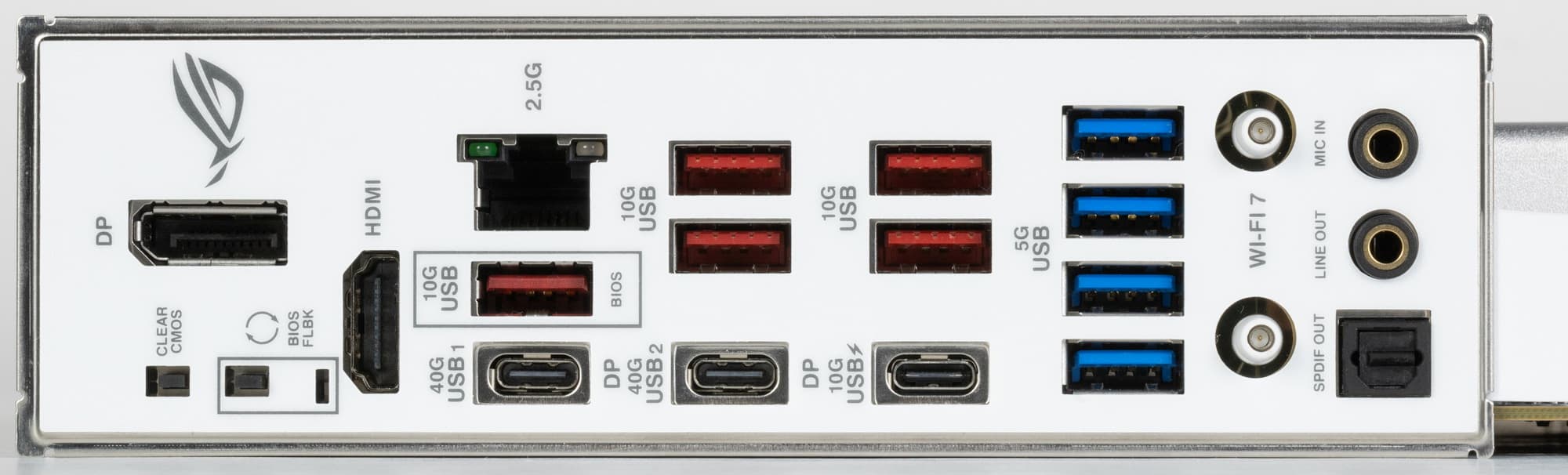

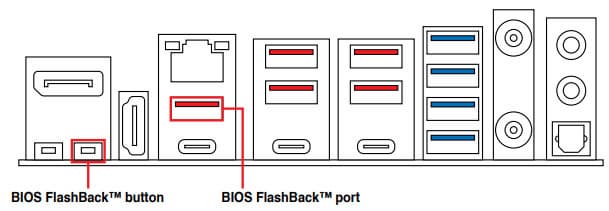

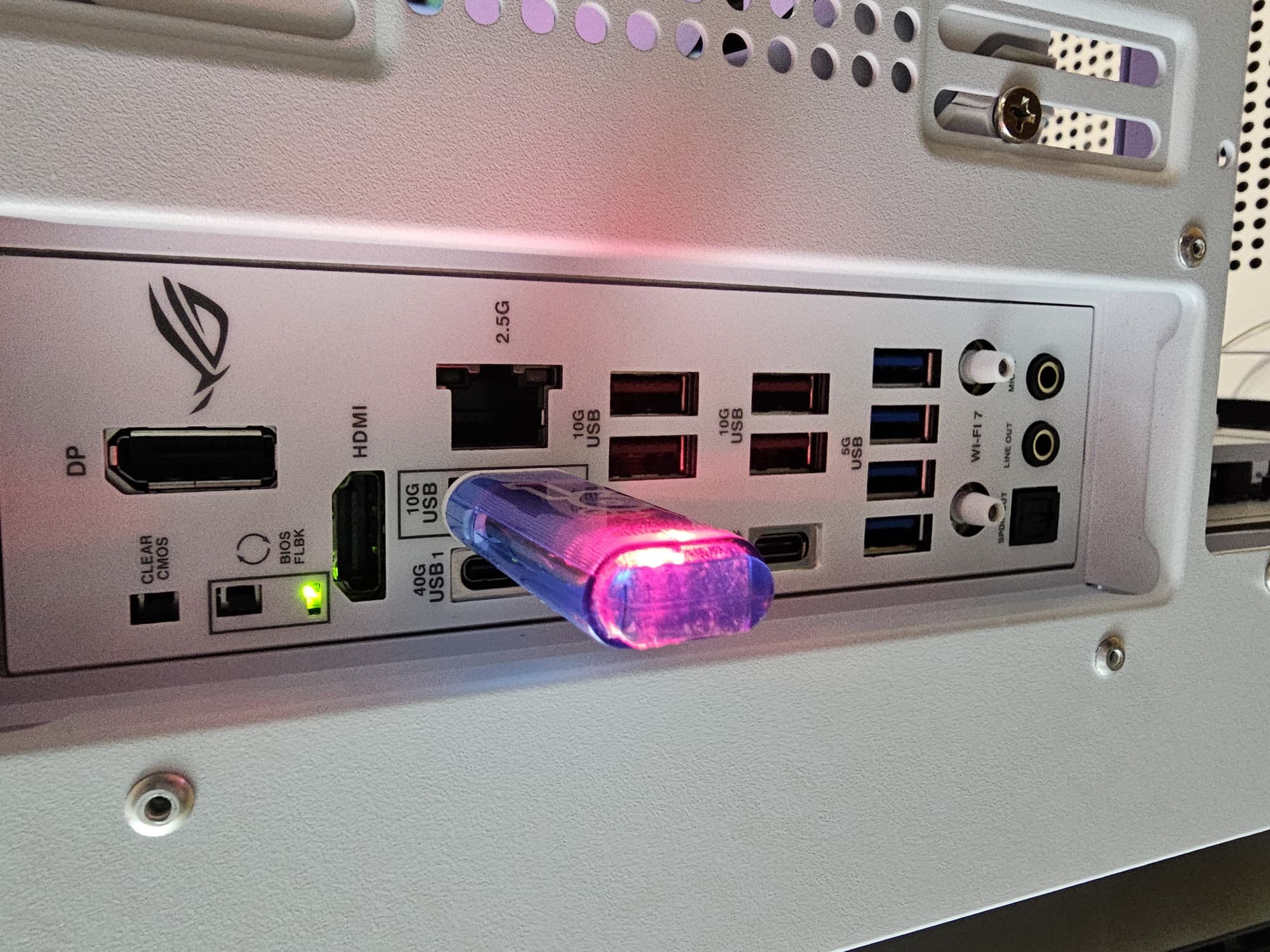

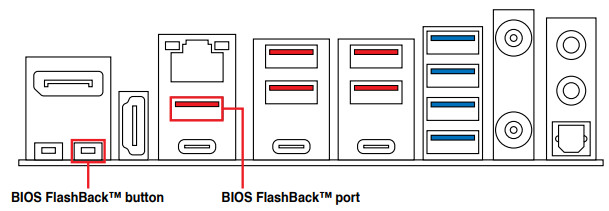

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет X870 способен реализовать максимально: 6 портов USB 3.2 Gen2/1, 1 USB 3.2 Gen2x2, 6 портов USB 2.0. Процессор Ryzen 7000/8000/9000 способен реализовать до 4 портов USB 3.2 Gen2 и 1 USB 2.0. Плюс 2 порта USB4 от стороннего хаба.
Также мы помним и про 12 линий PCIe от чипсета, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 12 линий).
И что мы имеем? Всего на материнской плате — 21 порт USB:

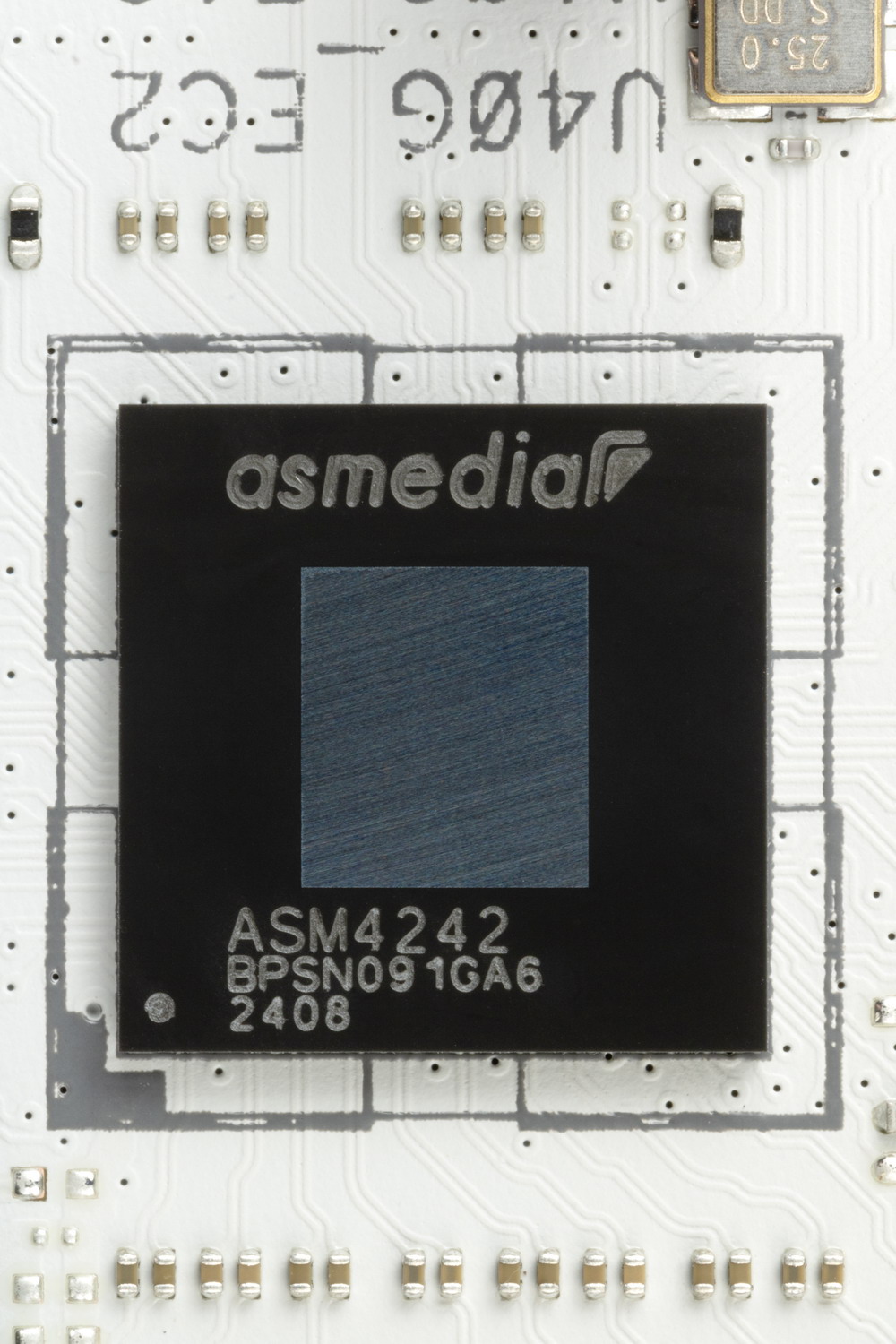

- 2 порта USB4: оба реализованы с помощью хаба ASMedia ASM4242
(на него потрачены 4 линии PCIe 4.0 от CPU) и представлены двумя портами Type-C на задней панели;
- 1 порт USB 3.2 Gen2x2: реализован с помощью X870 и представлен внутренним портом Type-C
(для подключения к соответствующему разъему на передней панели корпуса);
- 6 портов USB 3.2 Gen2: 4 реализованы через контроллер ASMedia ASM2074
(на него потрачена 1 линия USB 3.2 Gen1 от X870), остальные 2 реализованы через CPU, при этом представлены на задней панели: пять портами Type-A (красного цвета); а один – портом Type-C;

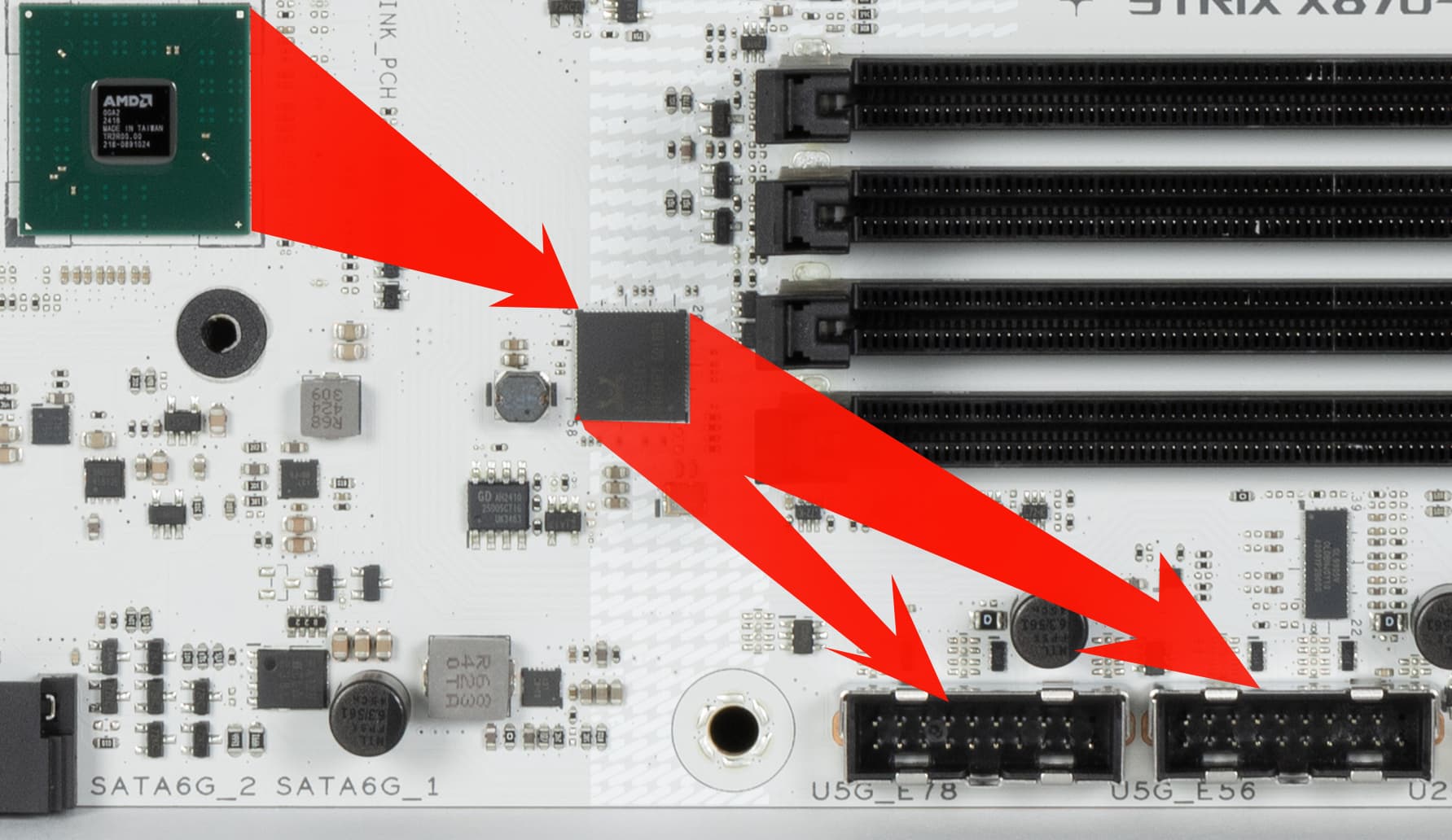

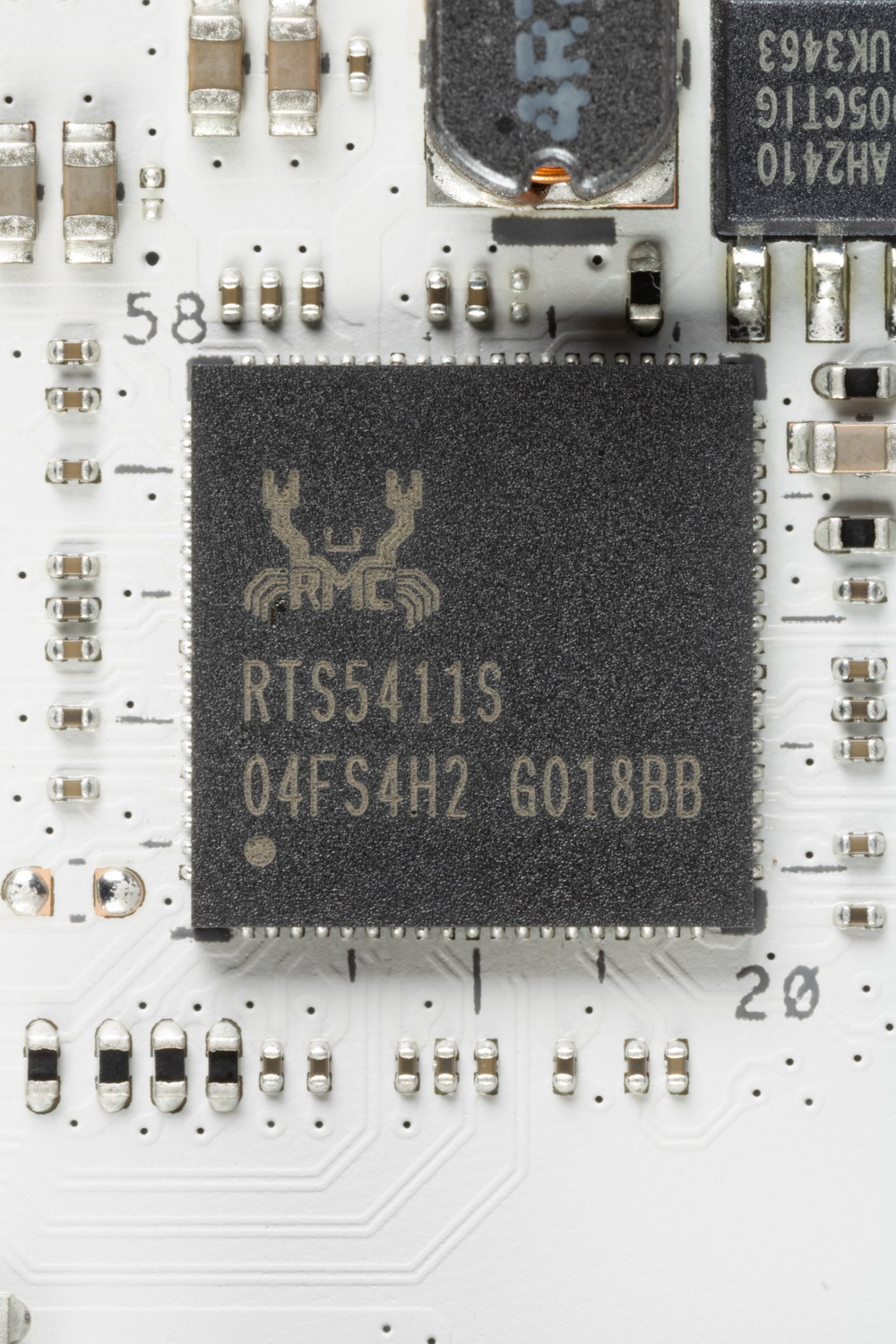

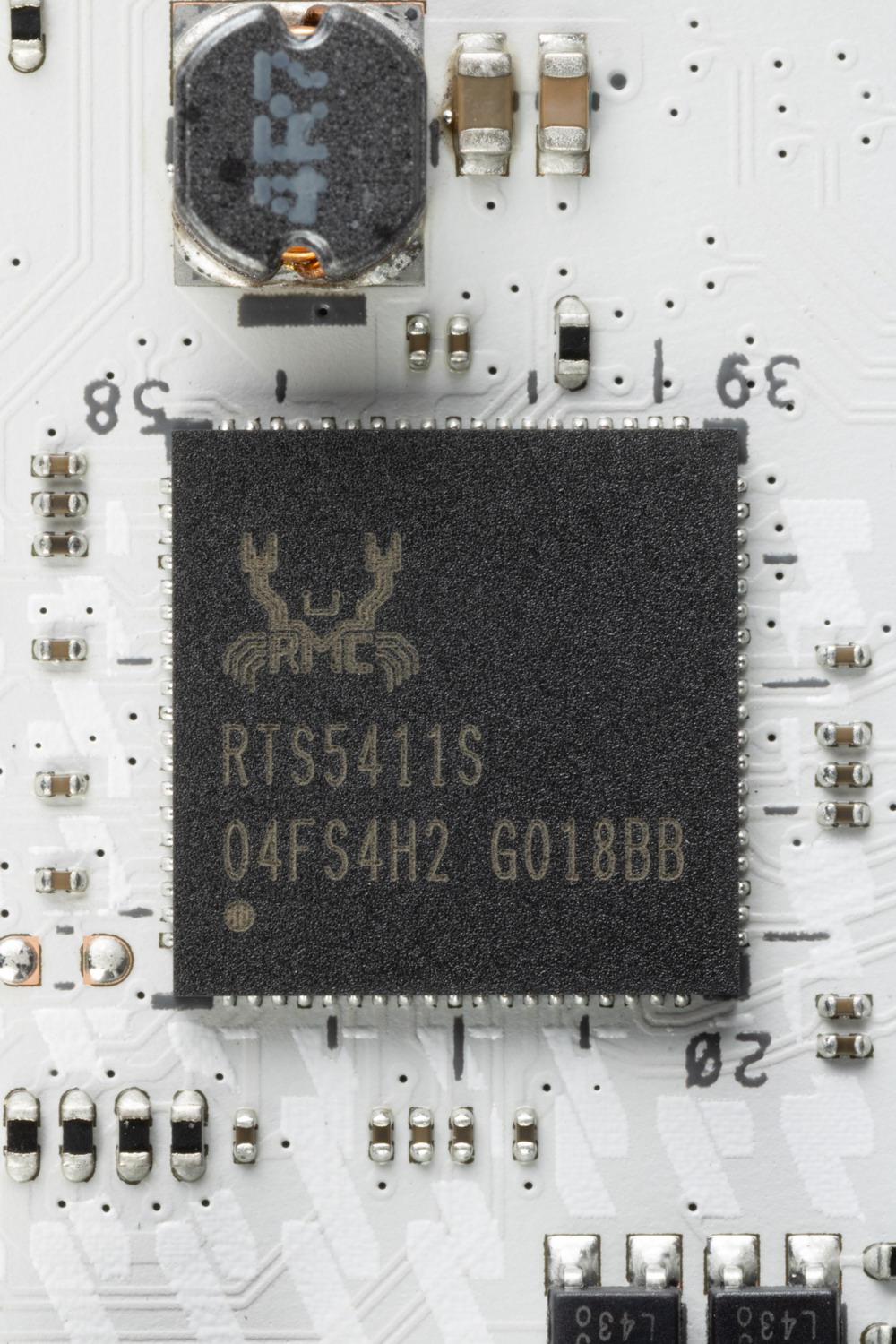

- 8 портов USB 3.2 Gen1: 4 реализованы через хаб Realtek RTS5411
(на него потрачена 1 линия USB 3.2 Gen1 от X870) и представлены двумя внутренними разъемами
на материнской плате (каждый на 2 порта); остальные 4 реализованы через второй хаб Realtek RTS5411
(на него также потрачена 1 линия USB 3.2 Gen1 от X870) и представлены на задней панели 4 портами Type-A (синего цвета);

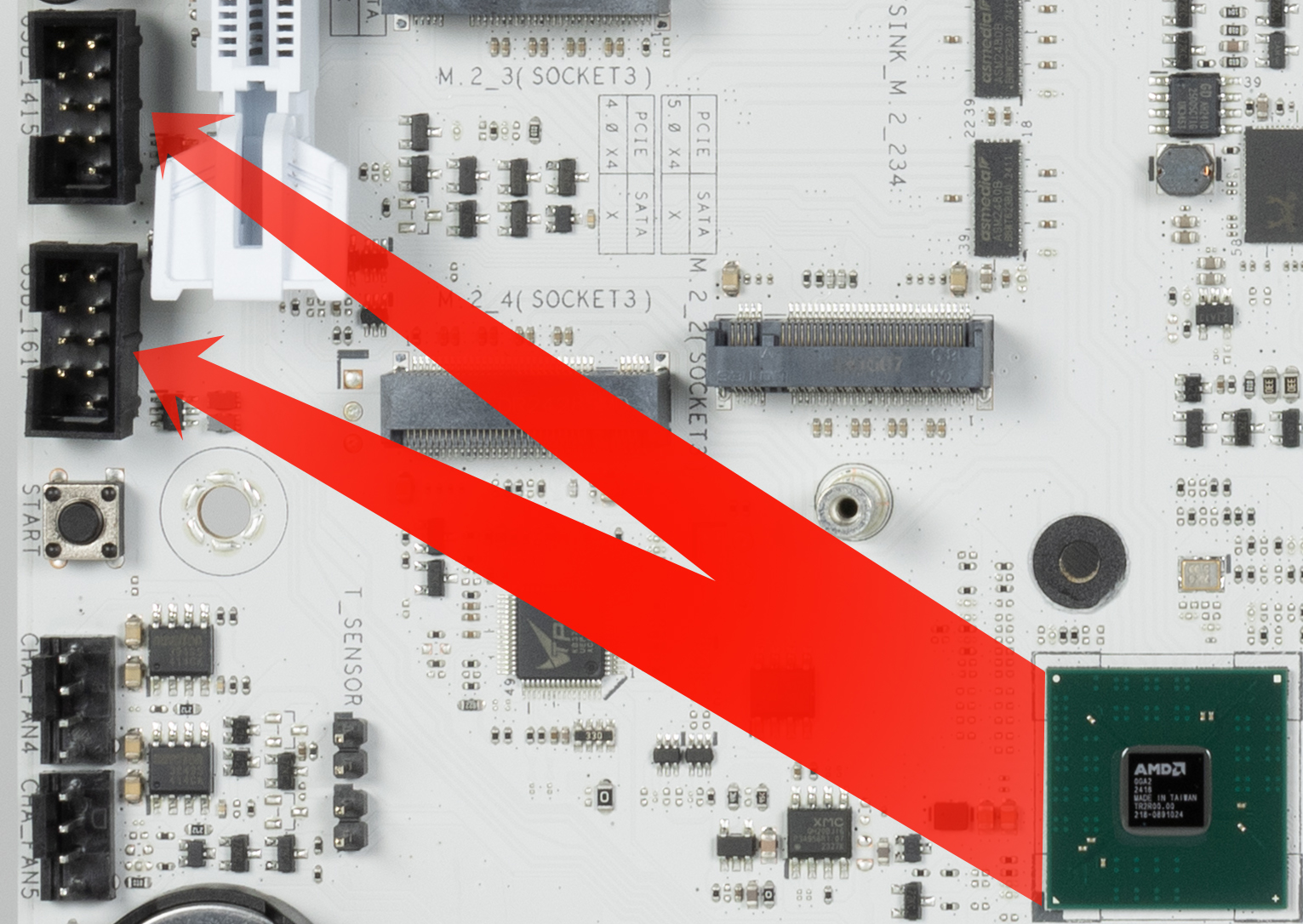

- 4 порта USB 2.0/1.1: все реализованы через X870 и представлены двумя внутренними разъемами
(каждый на 2 порта).
Итак, у нас 5 контроллеров используют USB линии от X870:

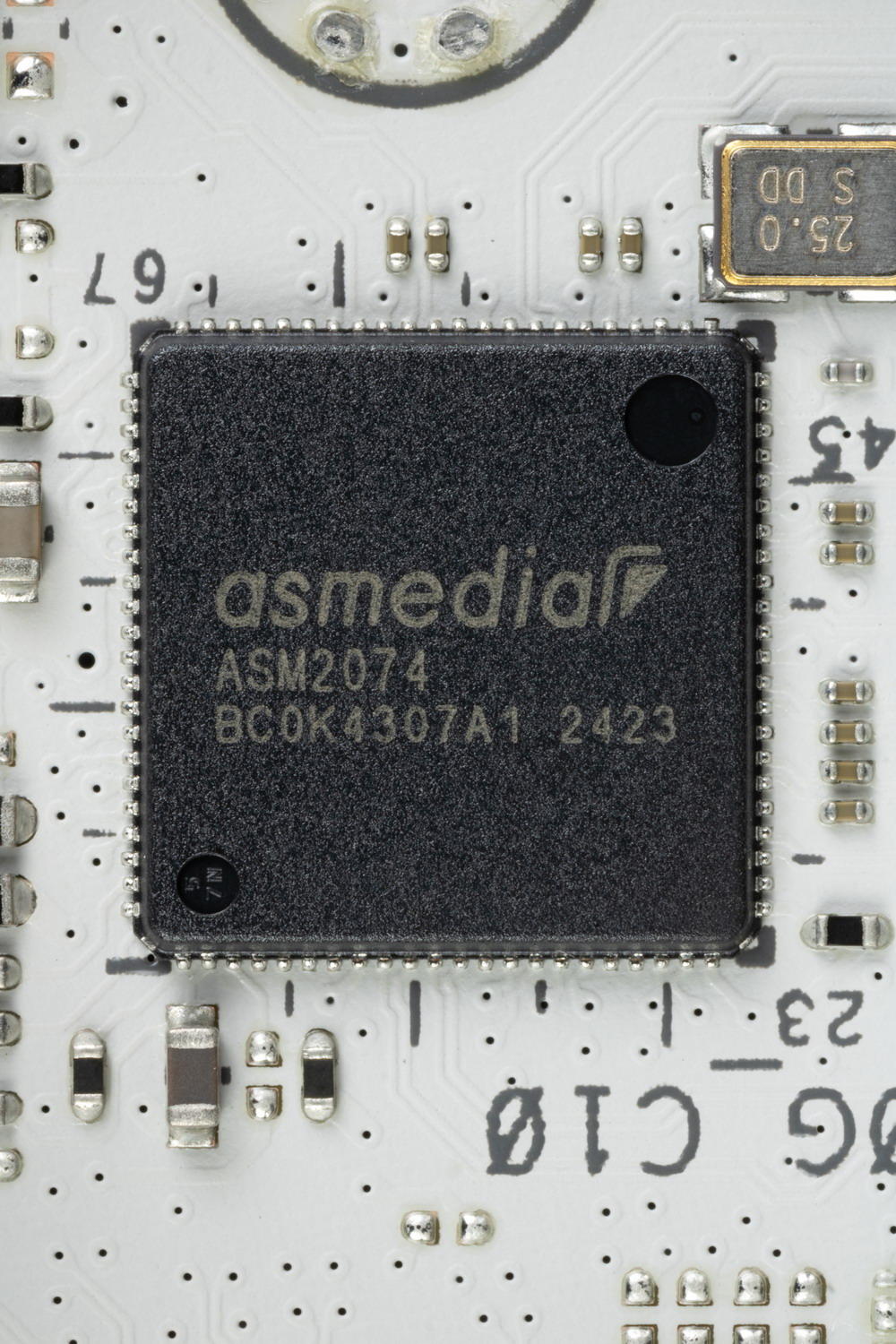

- ASMedia ASM2074 (хаб 4х портов Type-A USB 3.2 Gen2) (1 линия USB 3.2 Gen1);
- Realtek RTS5411 (хаб 4х портов Type-A USB 3.2 Gen1) (1 линия USB 3.2 Gen1);
- Realtek RTS5411 (хаб 4х внутренних портов USB 3.2 Gen1) (1 линия USB 3.2 Gen1);
- Realtek RTL4080 (аудиокодек) (1 линия USB 2.0);
- Bluetooth (беспроводной контроллер MT7927) (1 линия USB 2.0).
И 1 контроллер использует USB линии от CPU:

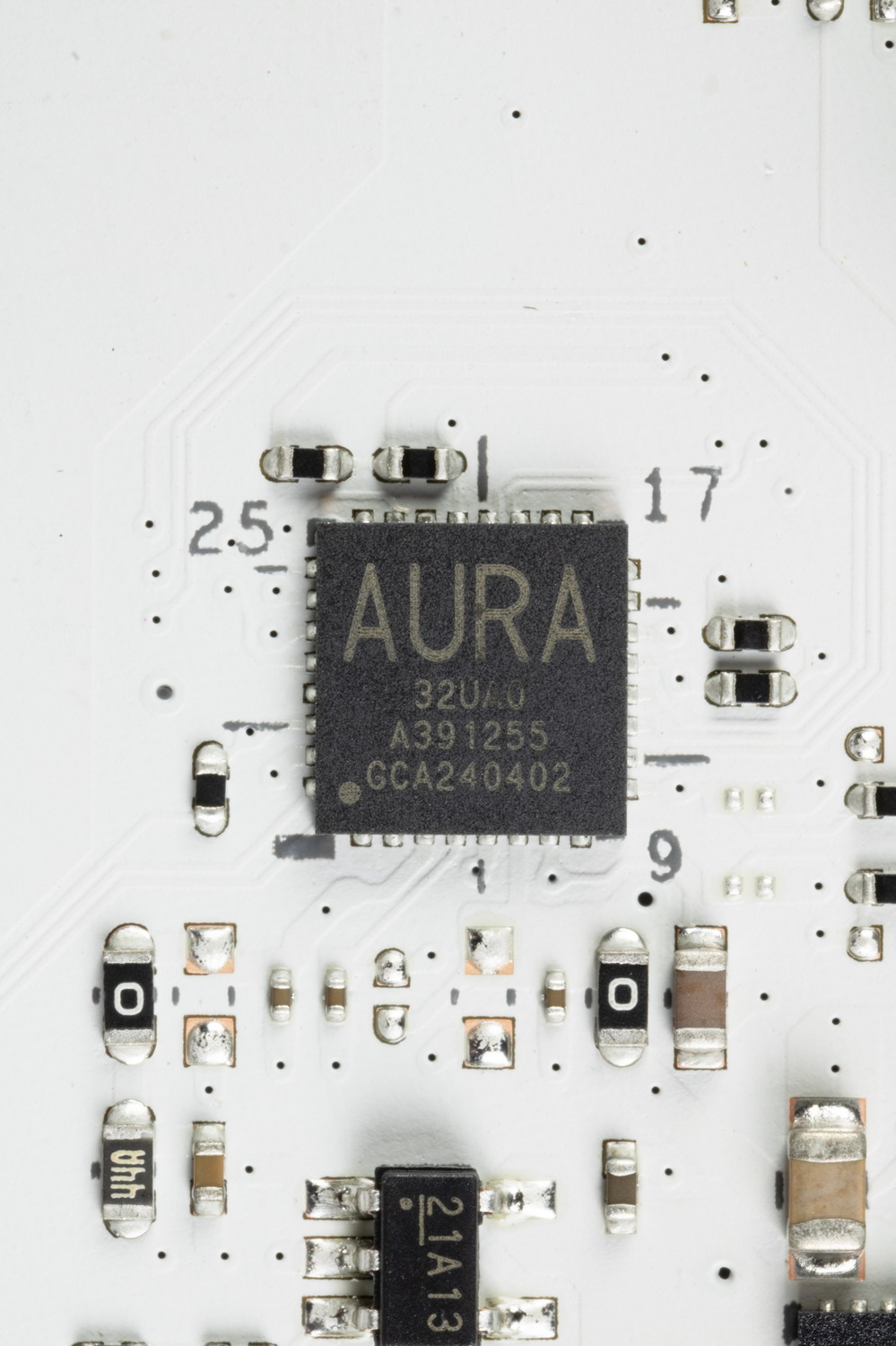

- Aura Sync (контроллер подсветки) (1 линия USB 2.0);
Таким образом, через чипсет X870 реализовано высокоскоростных портов USB:
- + 1 выделенный USB 3.2 Gen2x2;
- + 0 выделенных USB 3.2 Gen2;
- + 0 выделенных USB 3.2 Gen1;
- + 3 USB 3.2 Gen1 на обеспечение работы контроллеров;
= 4 высокоскоростных порта и 6 USB 2.0 портов (3 выделенных и 2 линии на поддержку контроллеров).
Плюс 12 линий PCIe, выделенные на поддержку иной периферии. Итого, у X870 в данном случае реализовано 16 высокоскоростных портов.

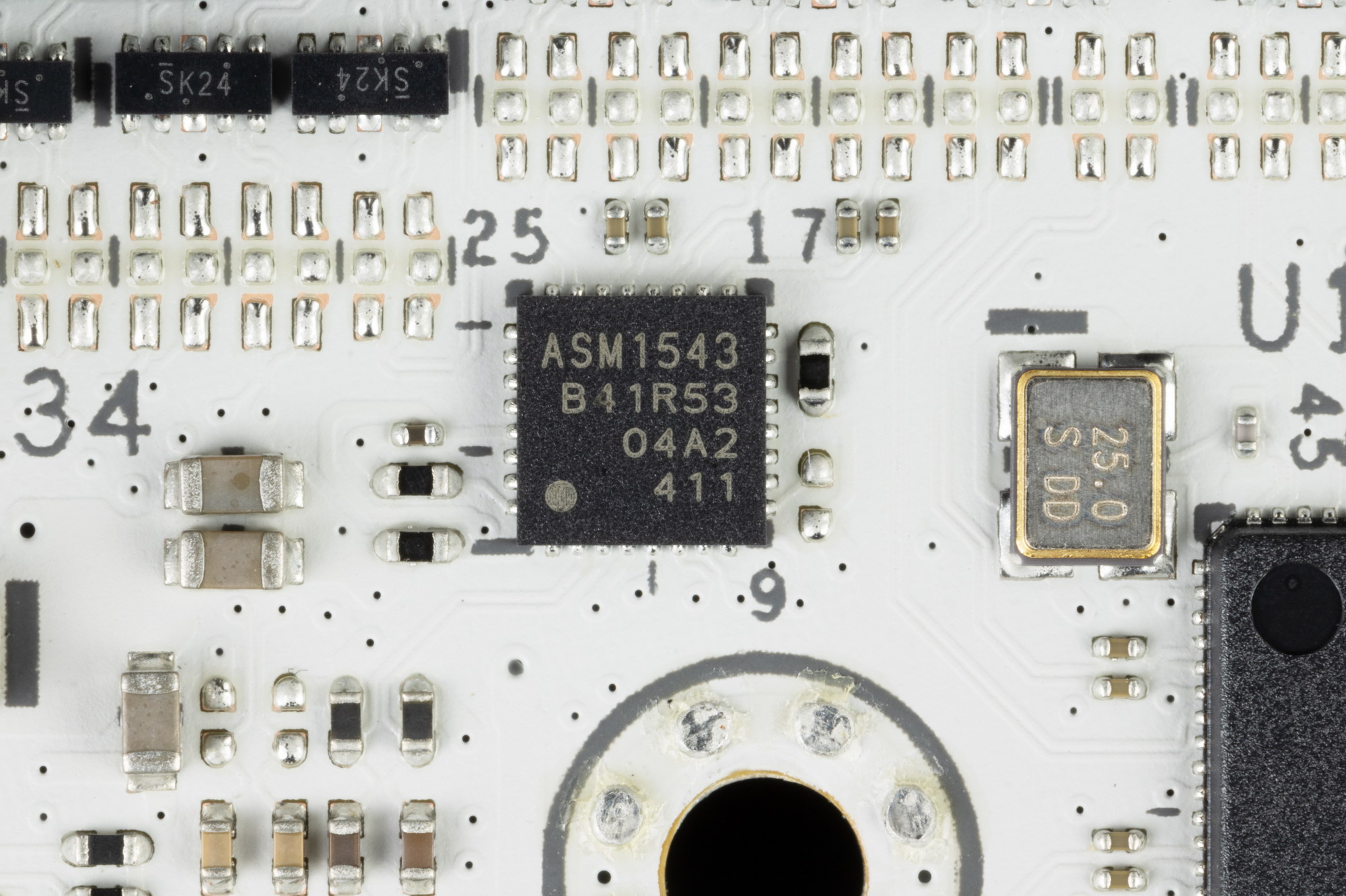

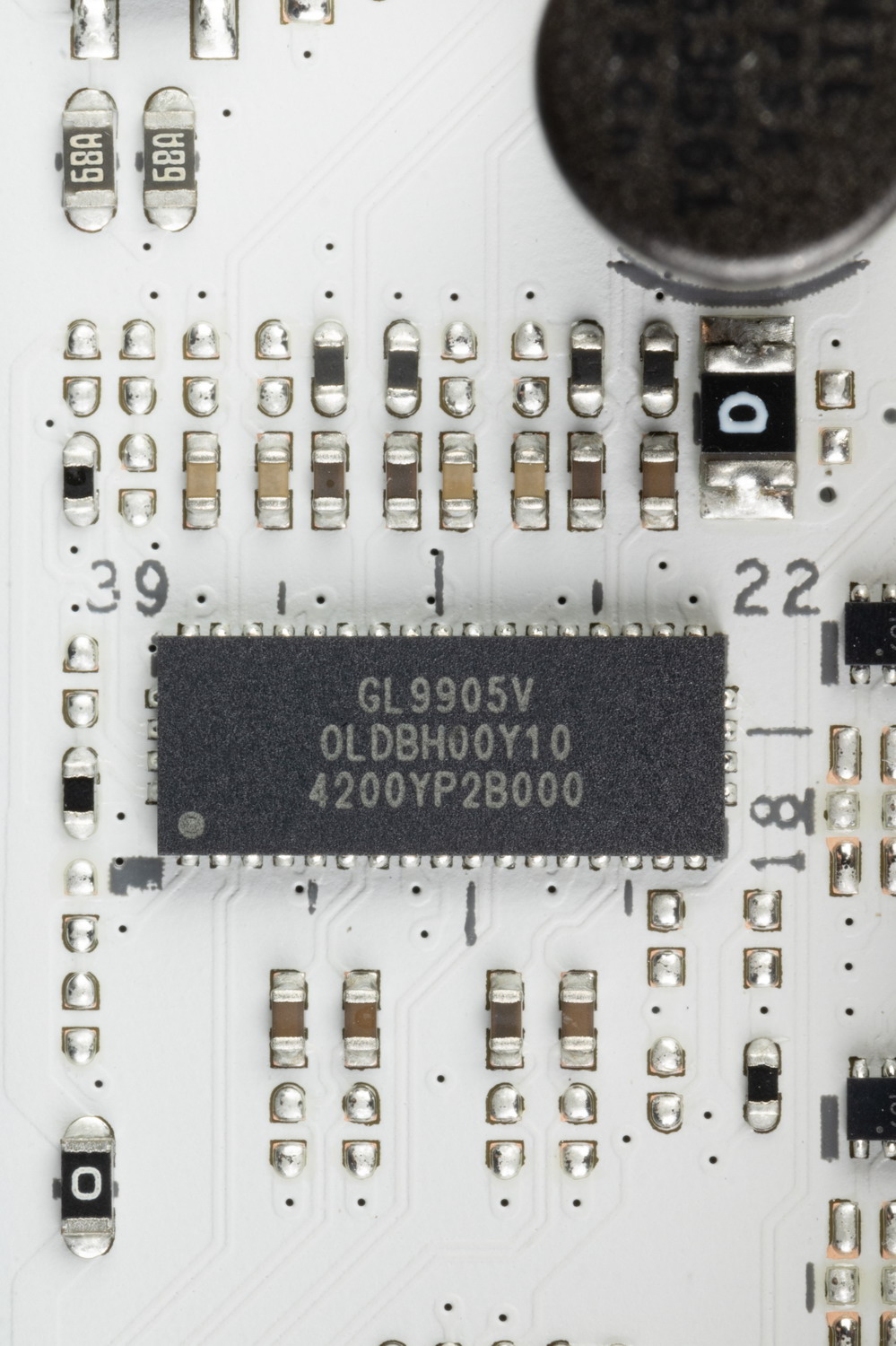

Все USB 3.2 Gen1/2 порты оснащены ре-драйверами.

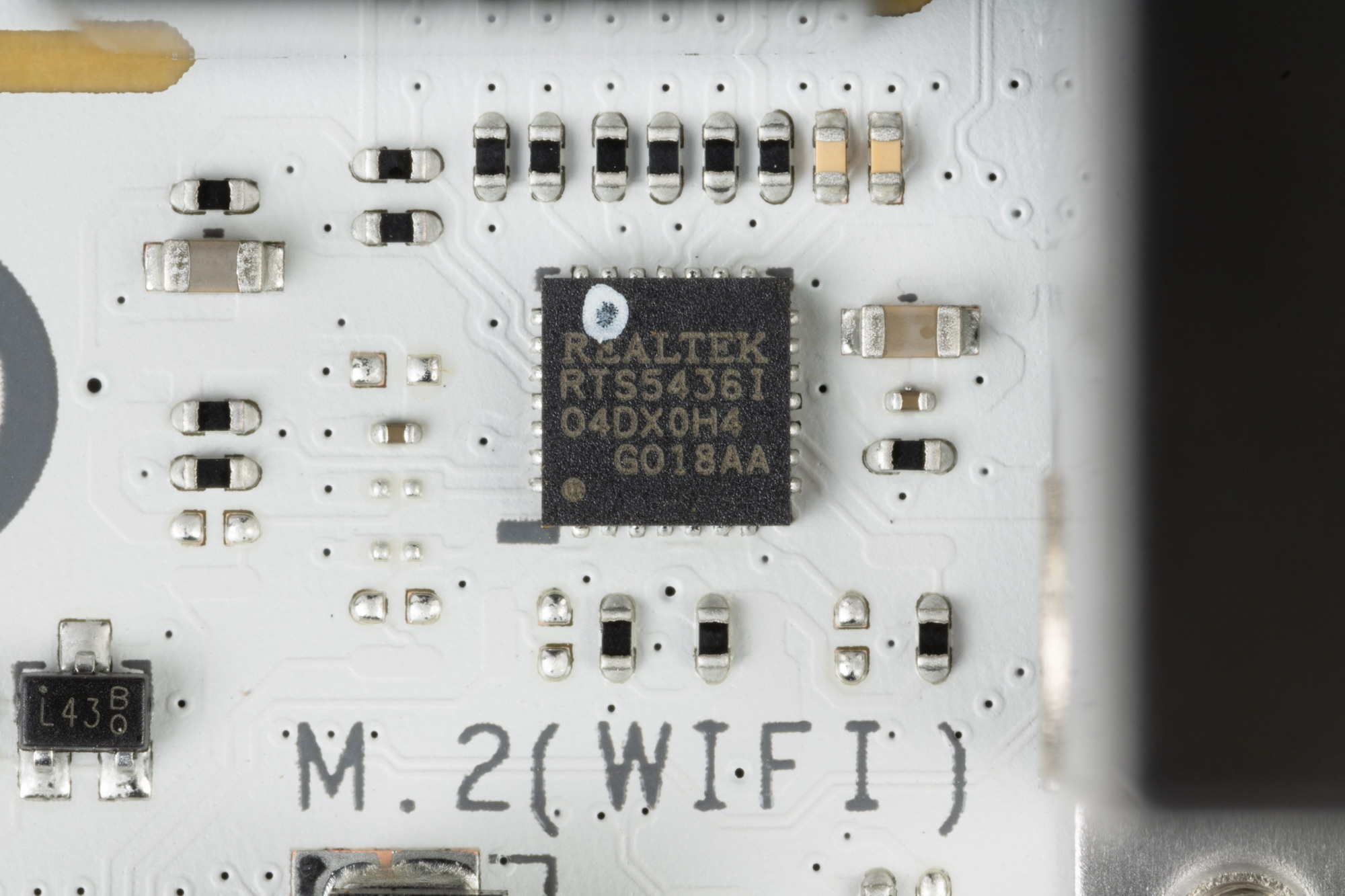

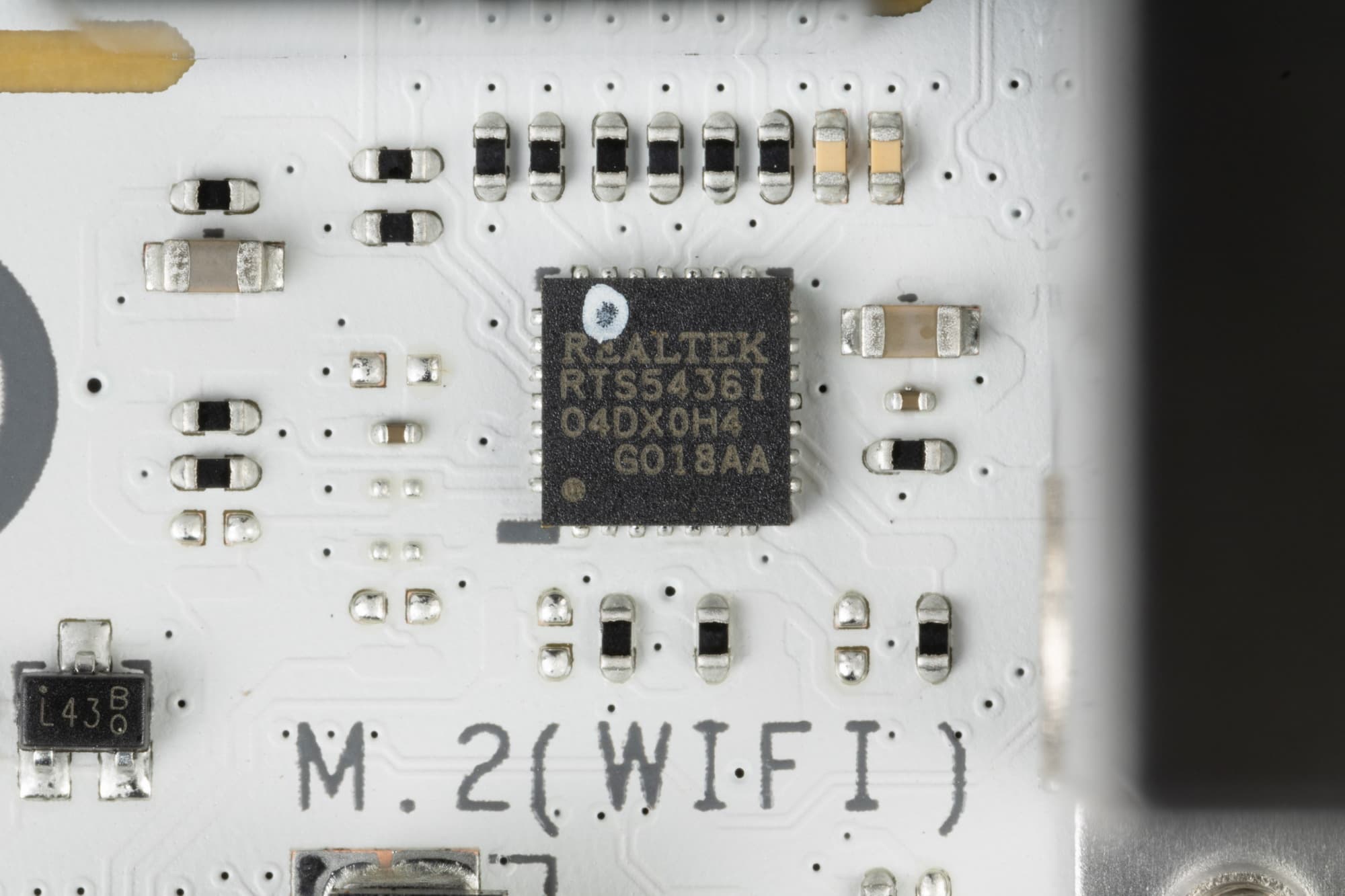

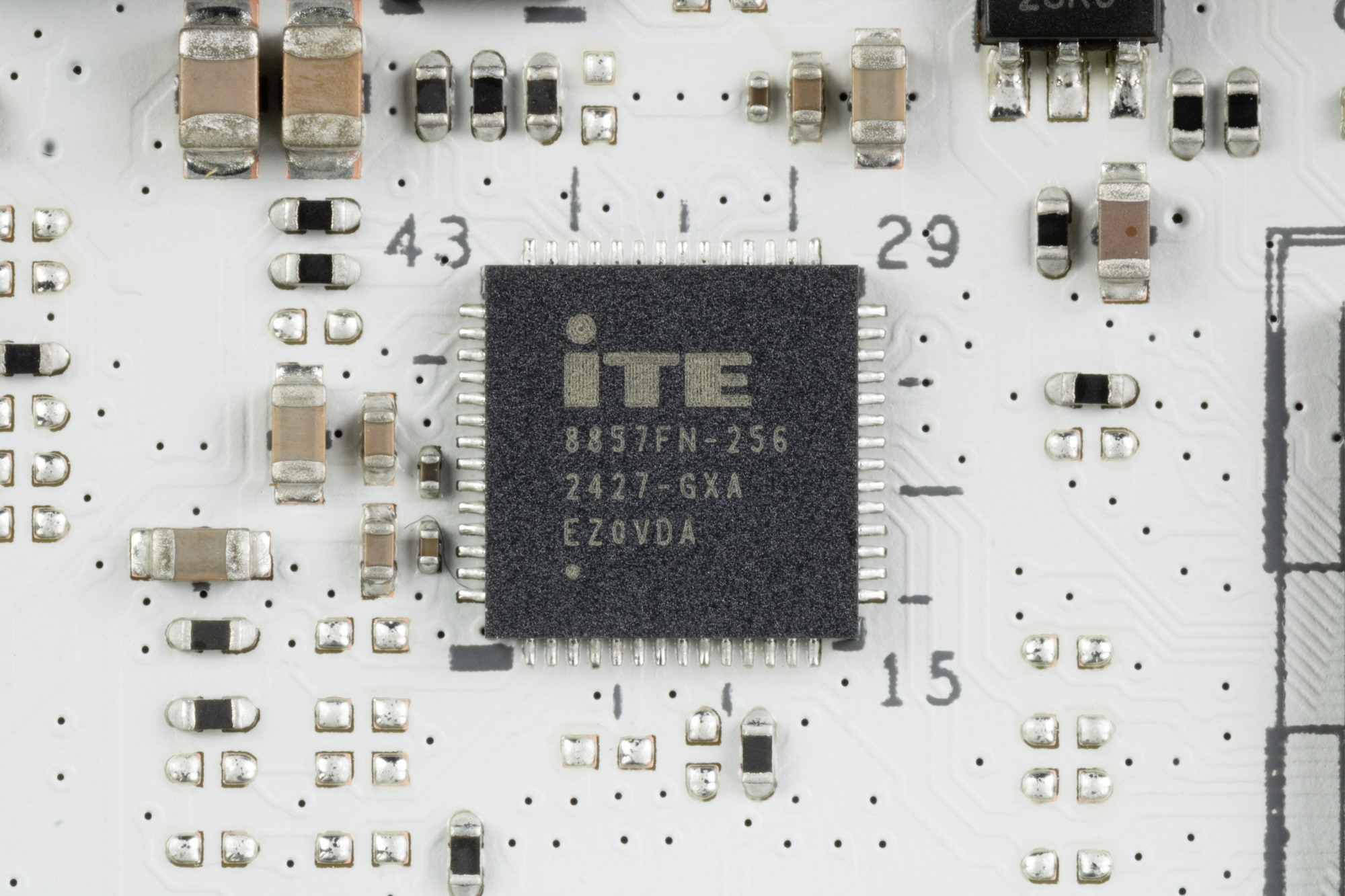

Порты USB 3.2 Gen2 на задней панели оснащены отдельными контроллерами IT8857 от ITE и RTS5436 от Realtek, являющимся по сути усилителями питания, дающими вольтаж, способный обеспечить быструю зарядку мобильных гаджетов через них.

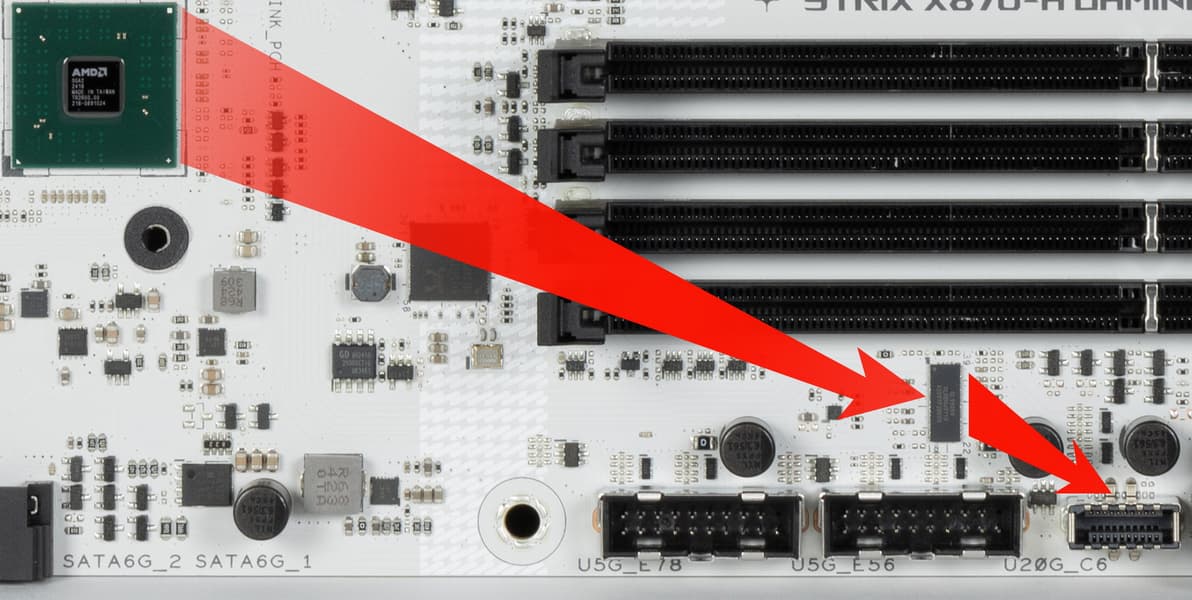

А порт USB 3.2 Gen2x2 в виде внутреннего Type-C оснащен ре-драйвером от Genesys Logic.
Отдельно надо отметить, что материнская плата оснащена портами USB4. Плата комплектуется соответствующим контроллером ASM4242 от ASMedia, который распаян на материнской плате.

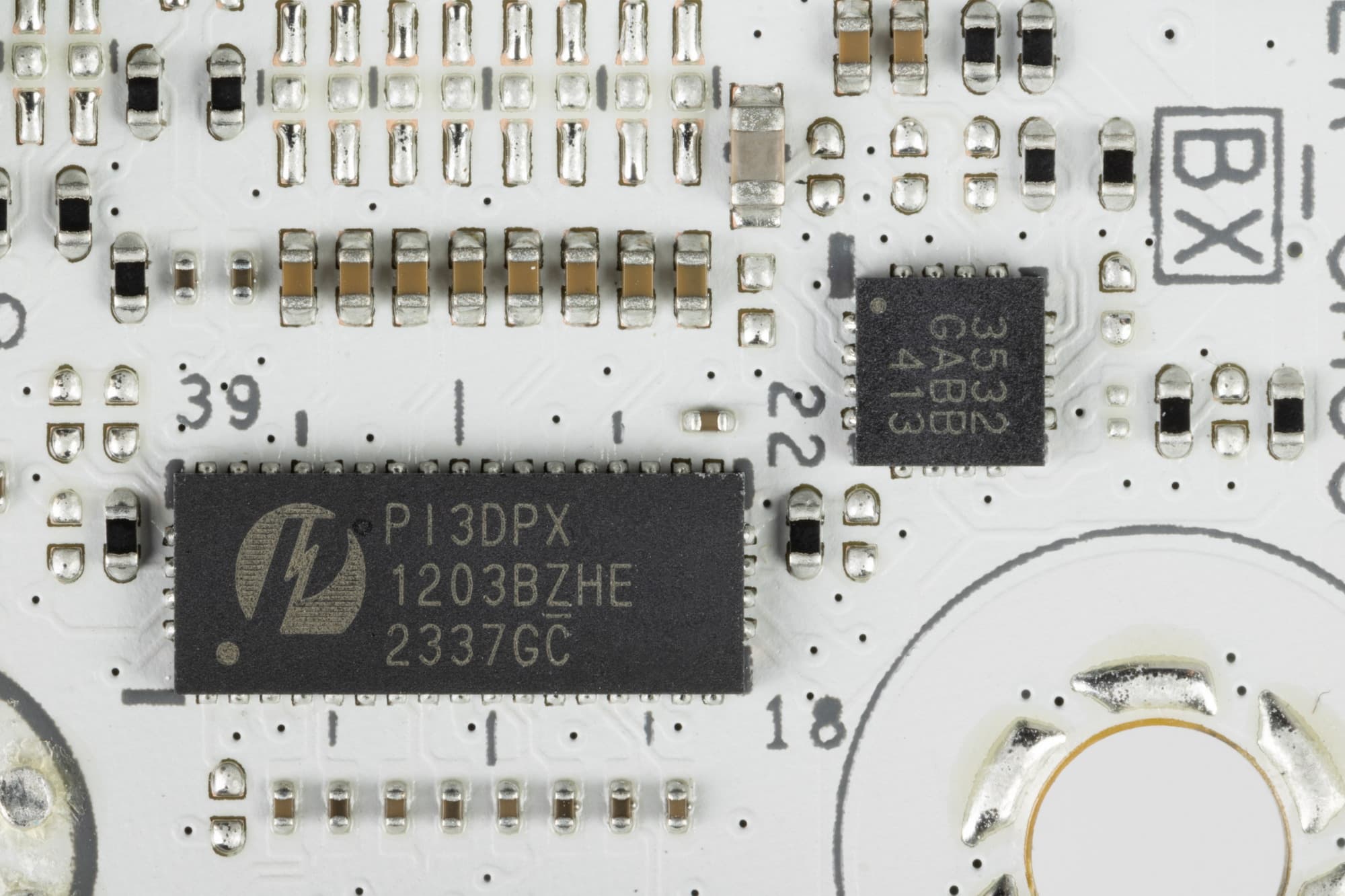

На задней панели имеется 2 гнезда Type-C как для вывода через протокол USB4, так и для вывода встроенной в процессор графики на мониторы с интерфейсом Type-C.
Теперь о сетевых делах.

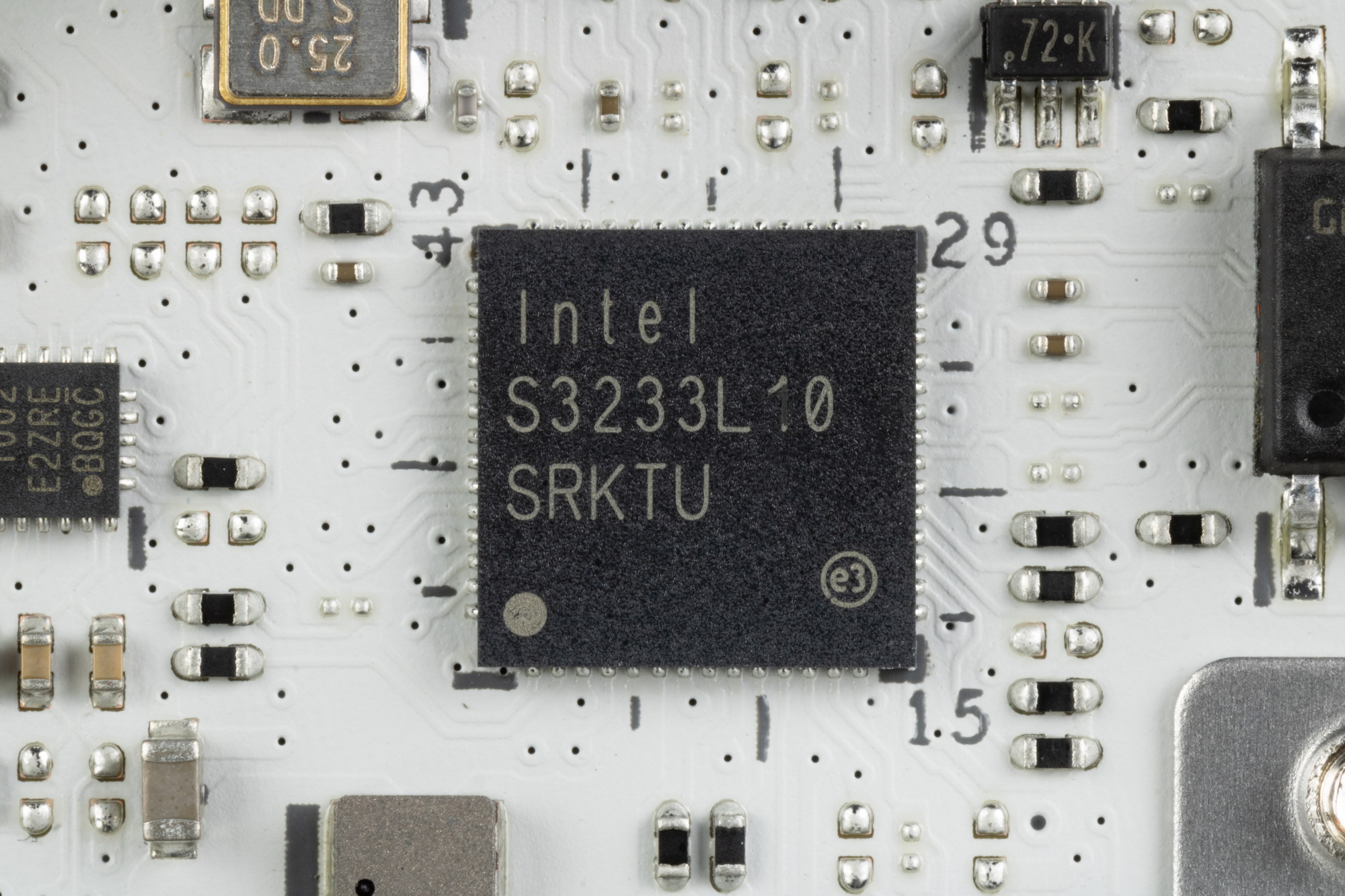

Материнская плата оснащена средствами связи очень хорошо. Имеется скоростной Ethernet-контроллер Intel I225-V, способный работать по стандарту 2,5 Гбит/с.

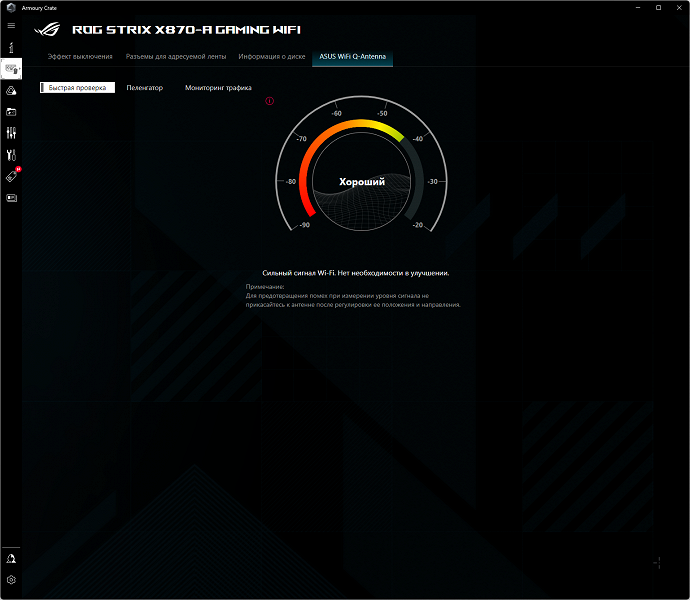

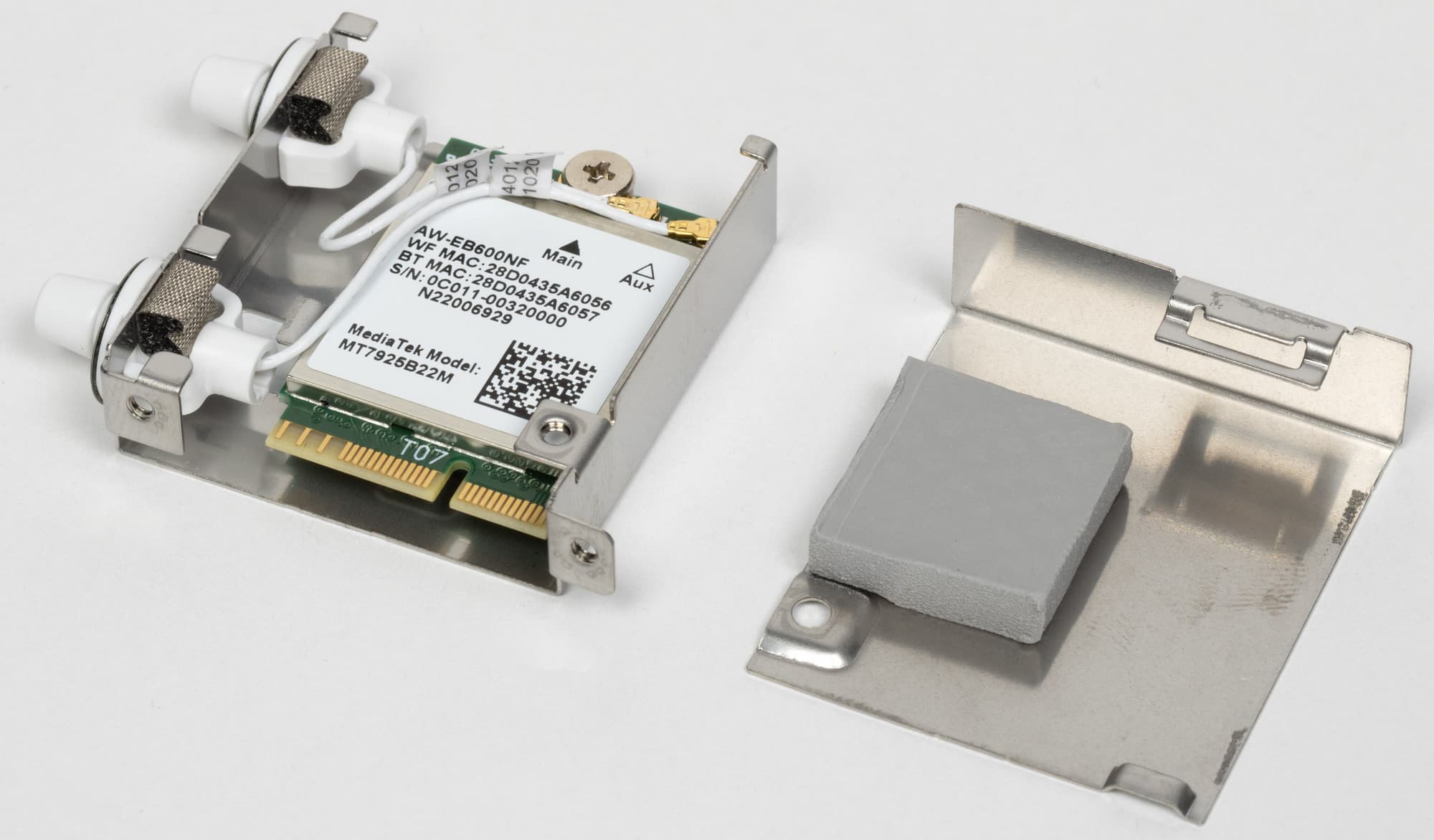

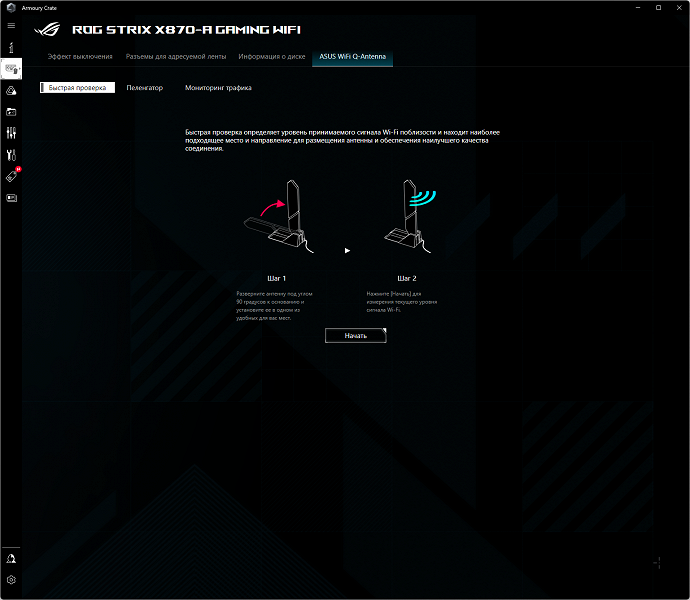

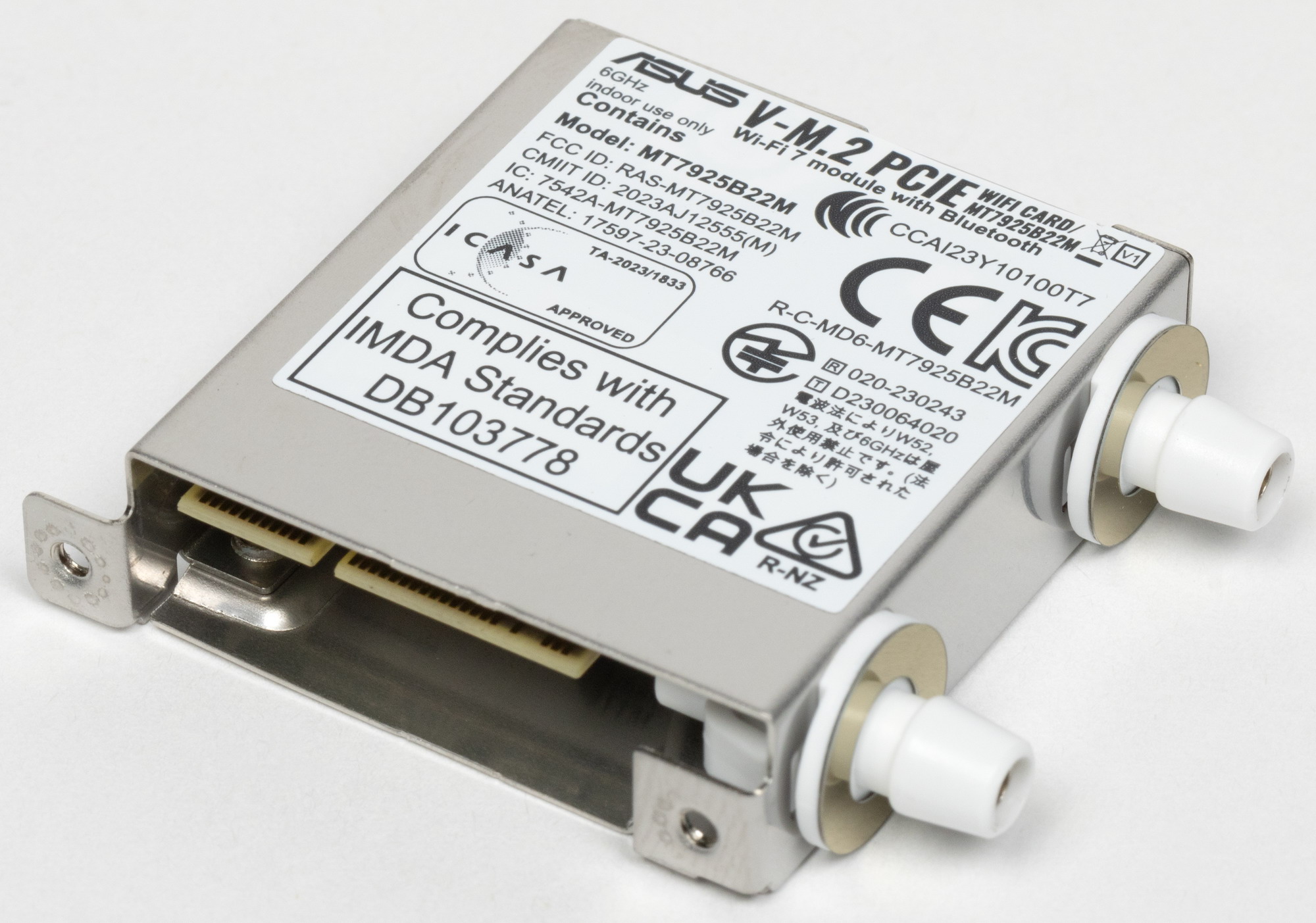

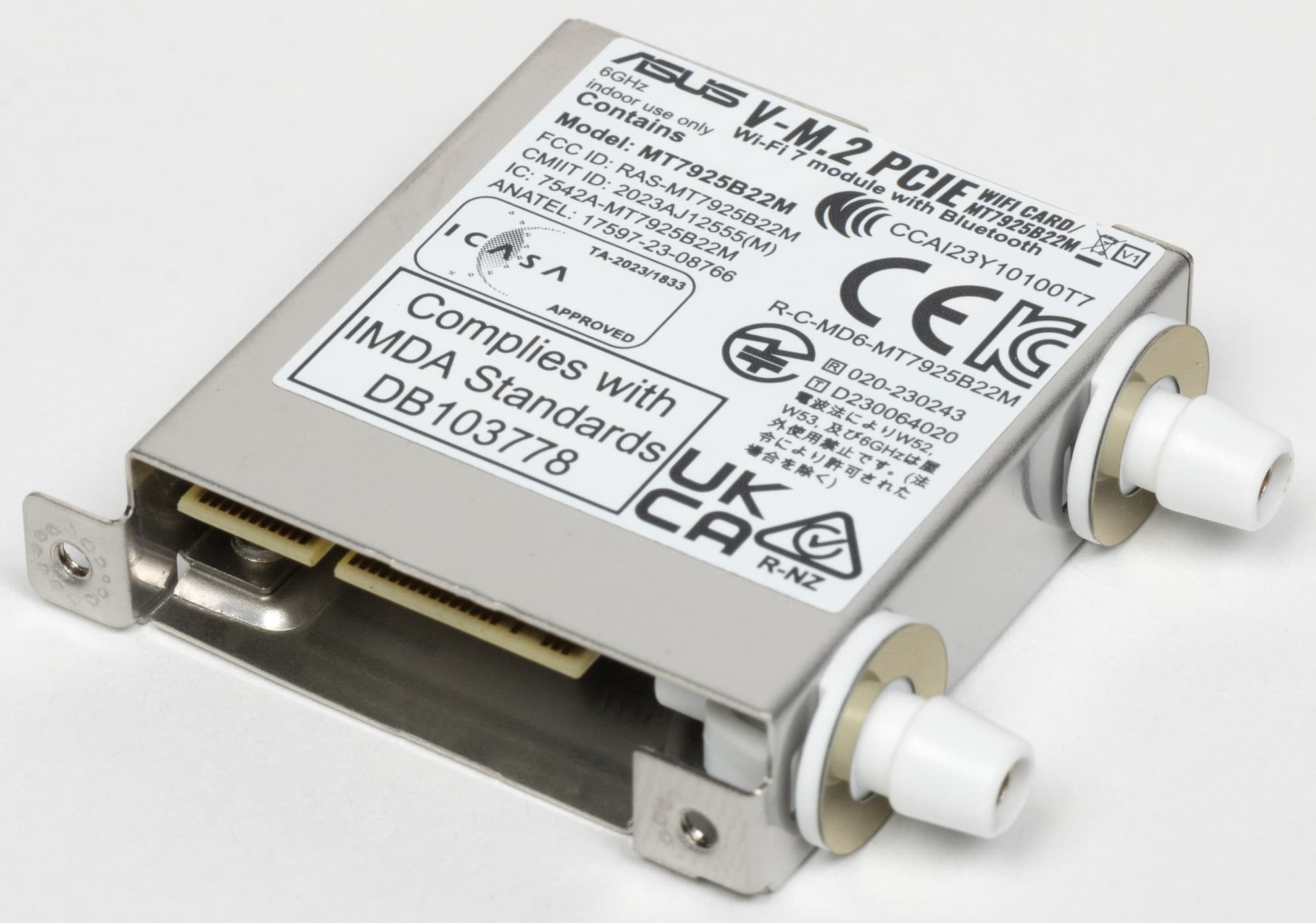

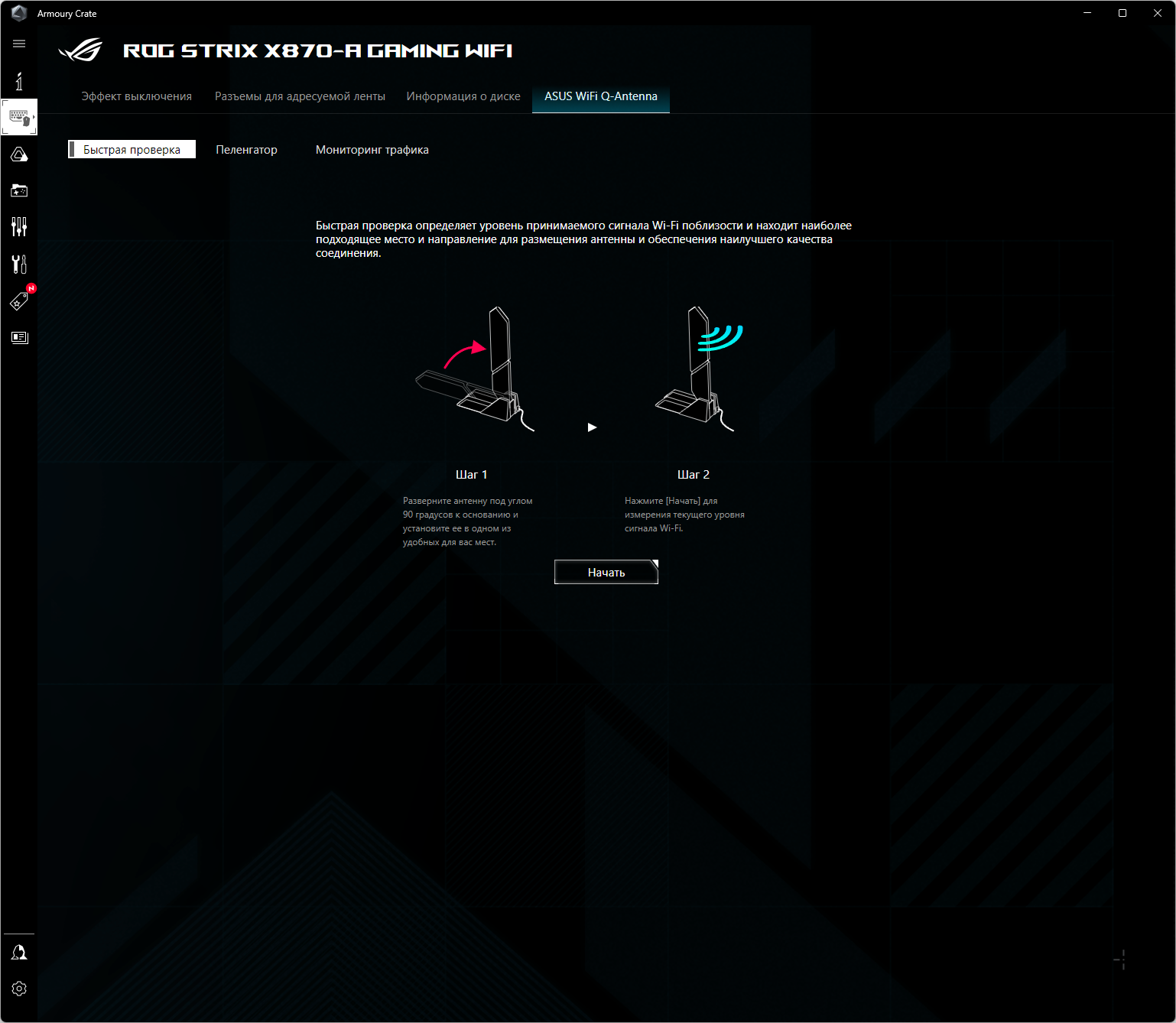

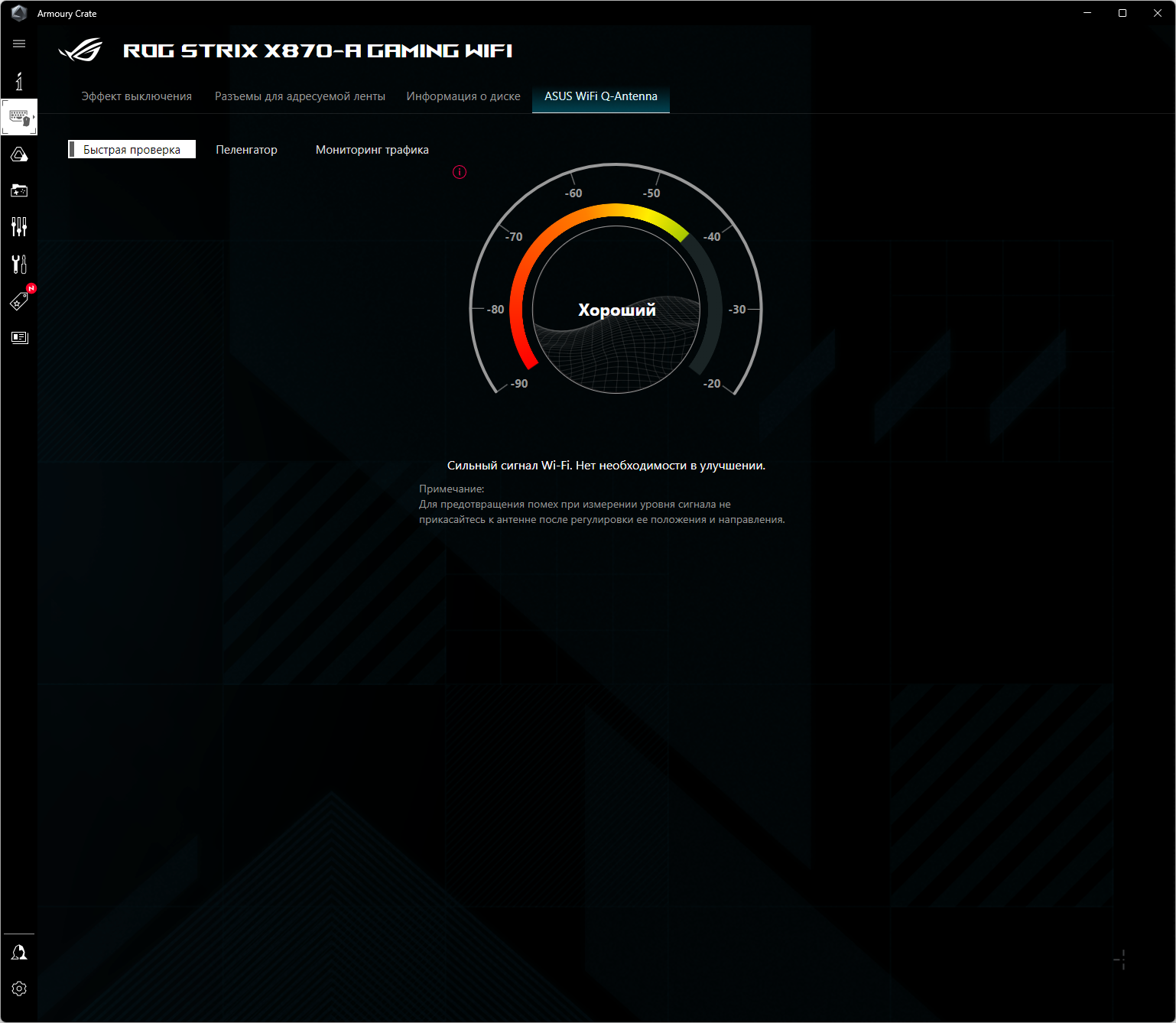

Имеется и комплексный беспроводной адаптер на контроллере MediaTek MT7925, через который реализованы Wi-Fi 7 (802.11a/b/g/n/ac/ax/be) и Bluetooth 5.4. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.
Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.
Аудиоподсистема

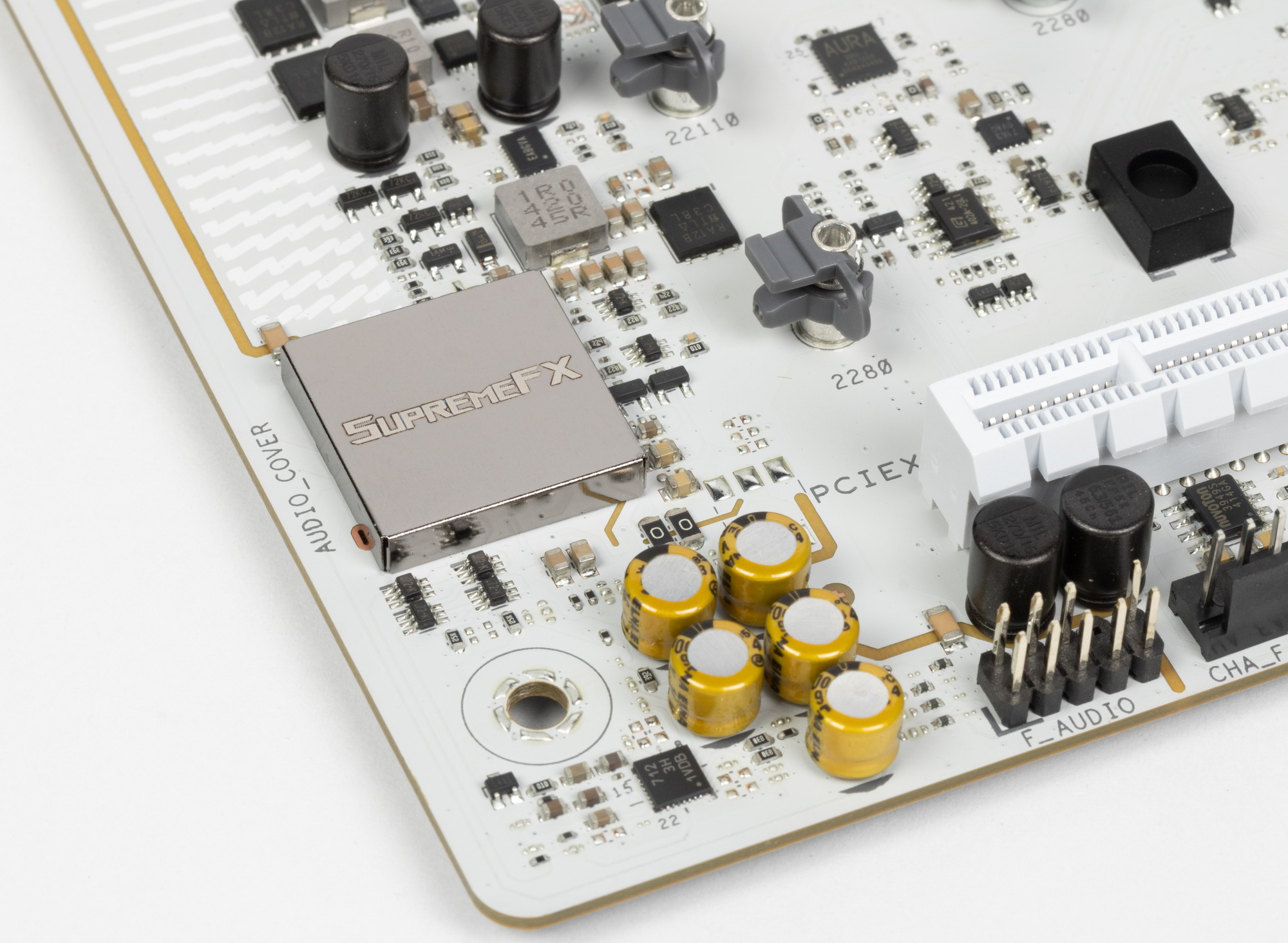

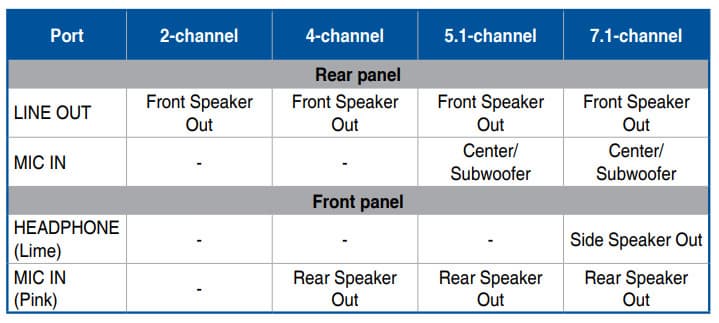

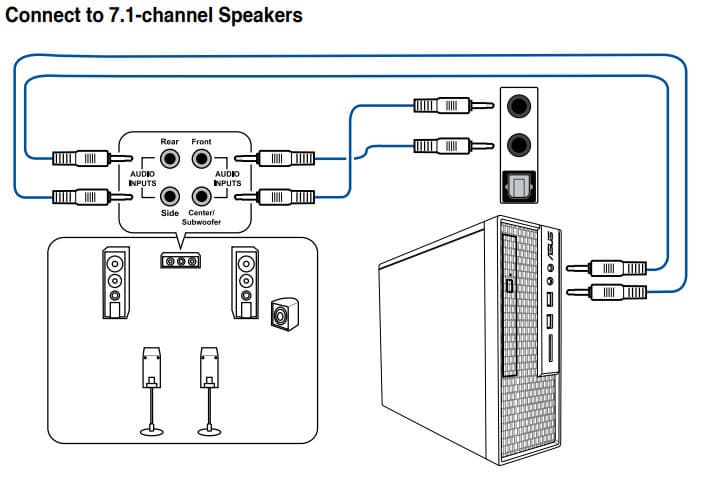

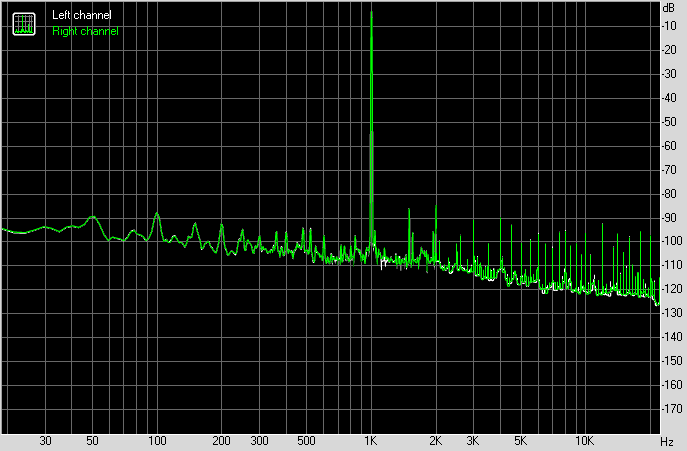

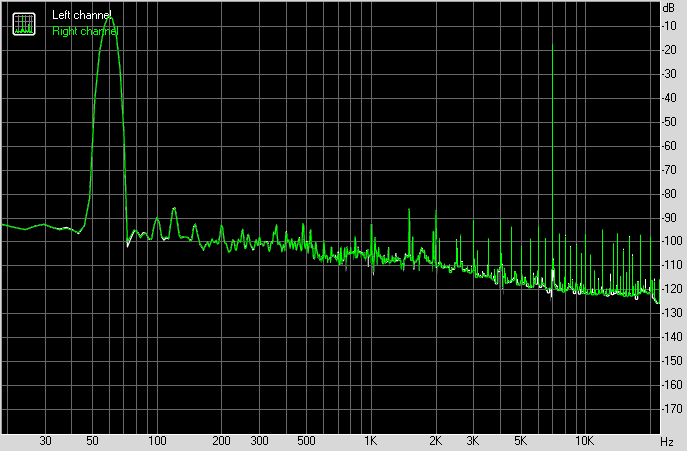

Плата оснащена звуковым кодеком Realtek ALC4080, обеспечивающим вывод звука по схемам до 7.1 с разрешением до 32 бит / 384 кГц. Он закрыт металлическим колпачком.

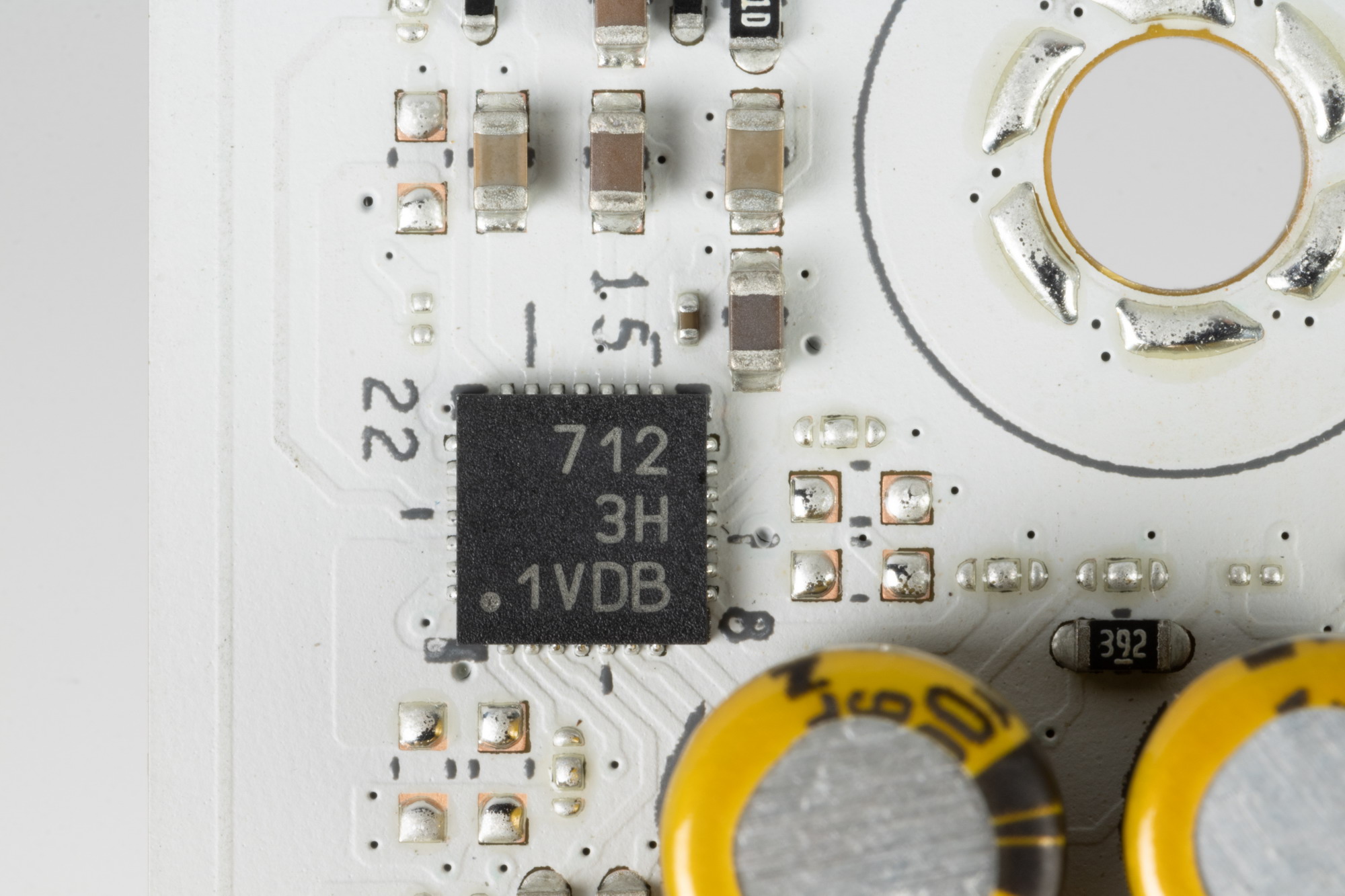

Имеется операционный усилитель Savitech SV3H712.
В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

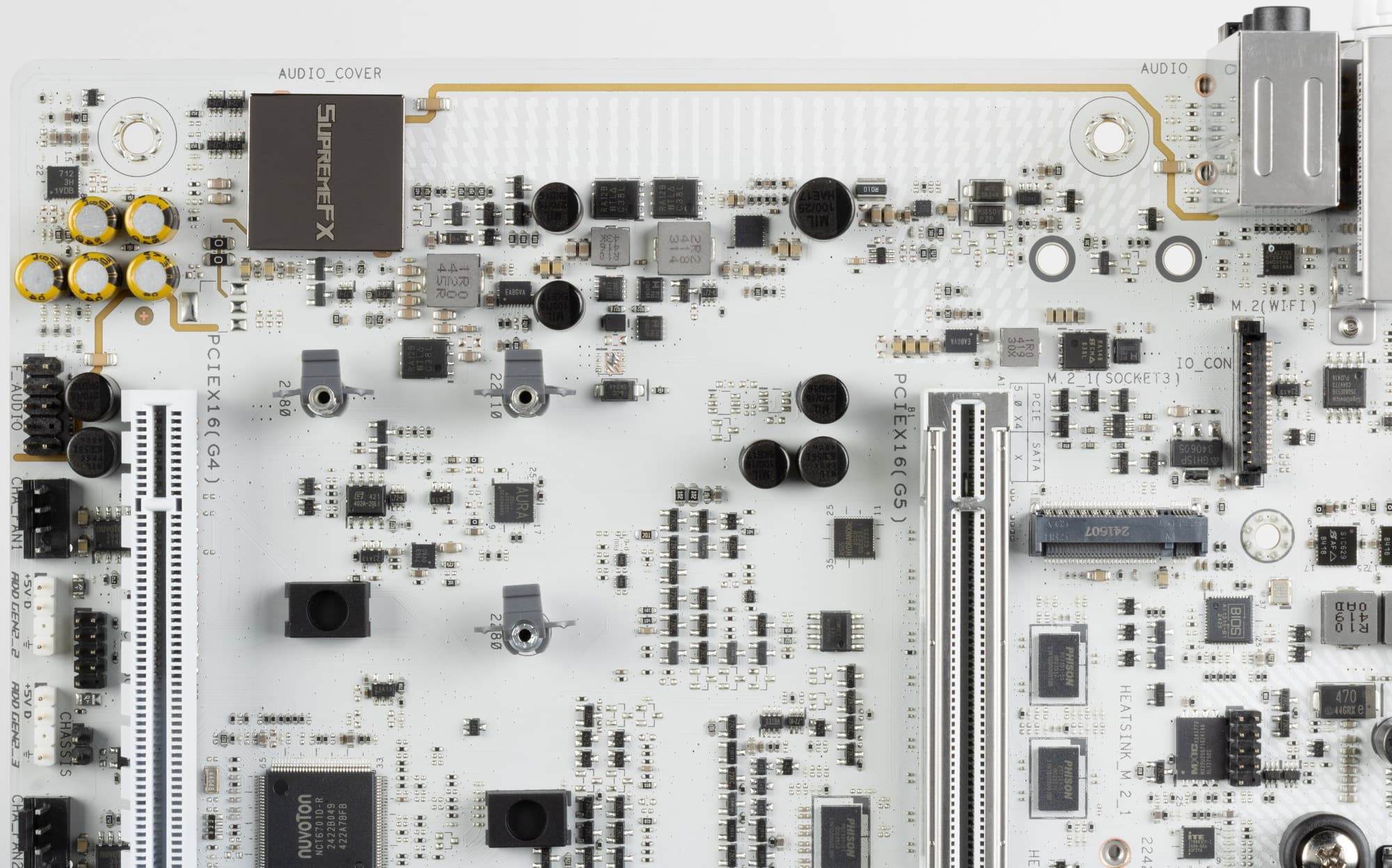

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Организация схемы 7.1 осуществляется с помощью двух дополнительных гнезд на передней (верхней) панели корпуса ПК (обязательно подключить их к матплате стандартным кабелем).
Питание, охлаждение
Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V (они оснащены металлическим армированием).

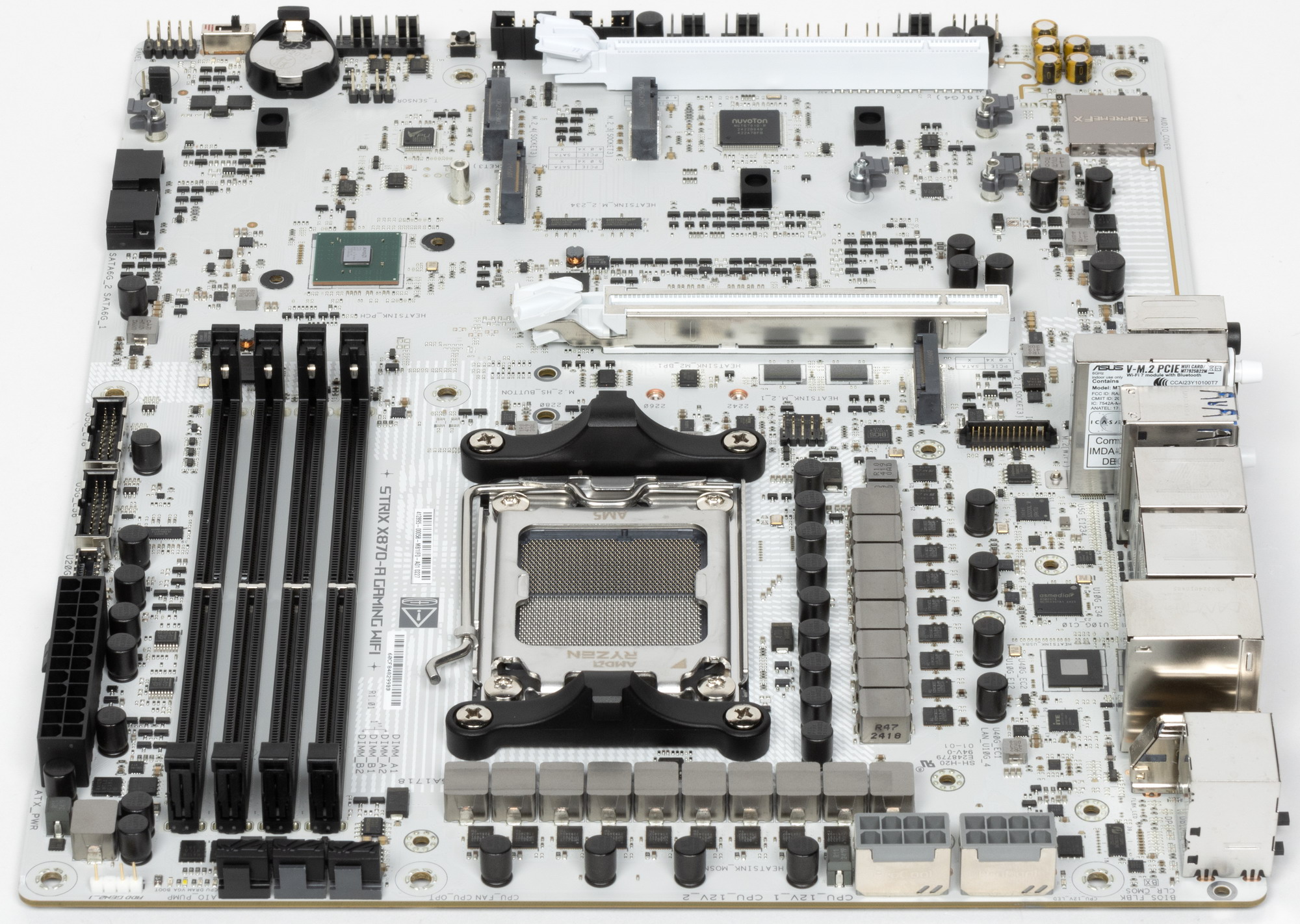

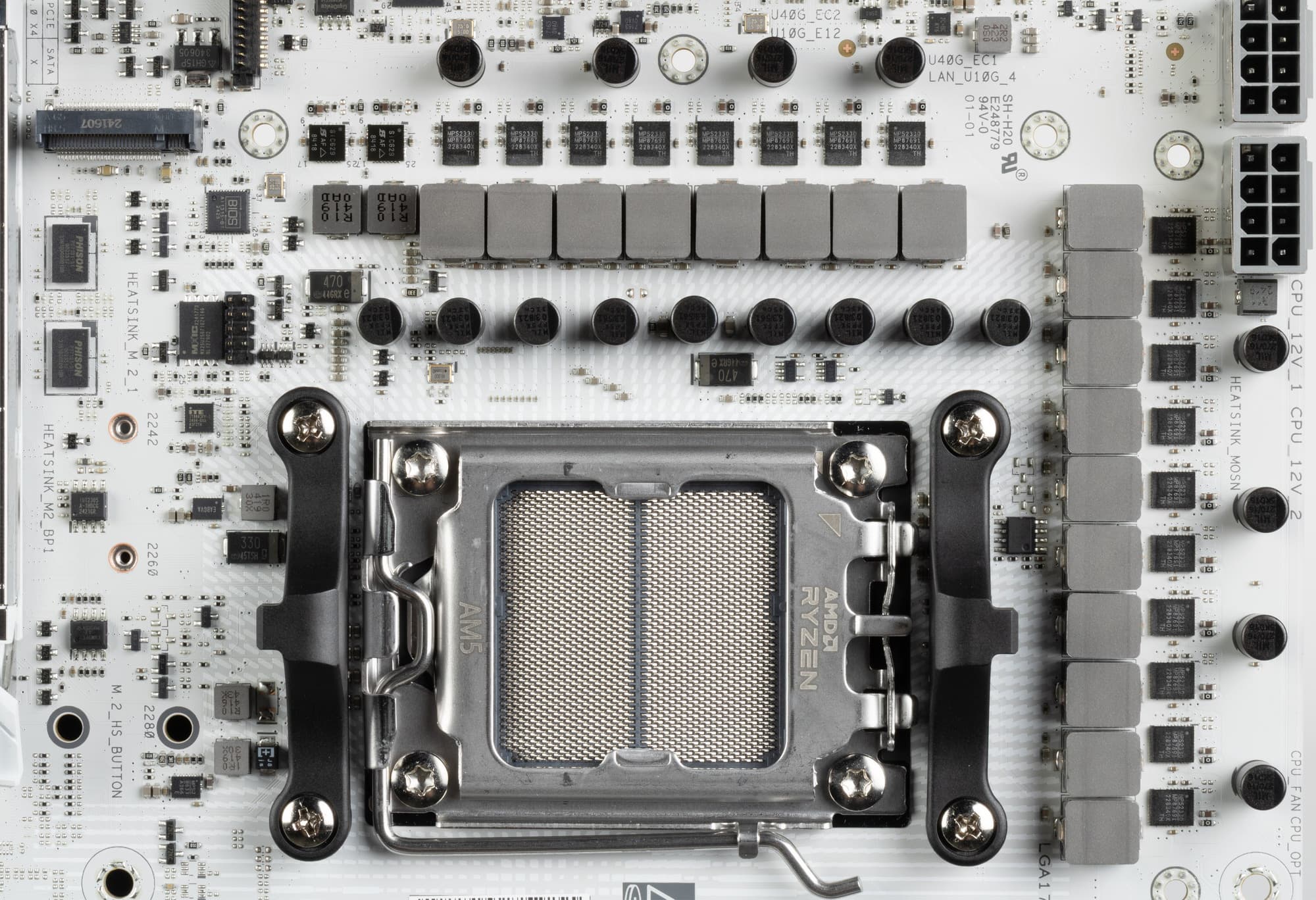

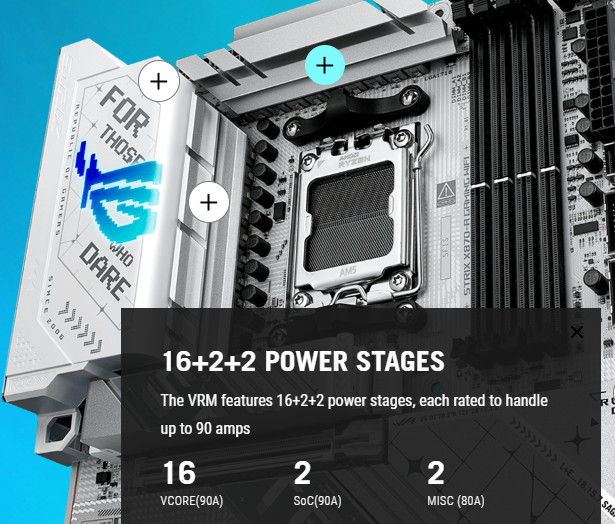

Внешне схема питания выглядит как 16+2+2: 16 фаз — ядро процессора, 2 фазы — SoC (I/O-чиплет Ryzen), 2 фазы — VDD_MISC (вывод встроенной графики).

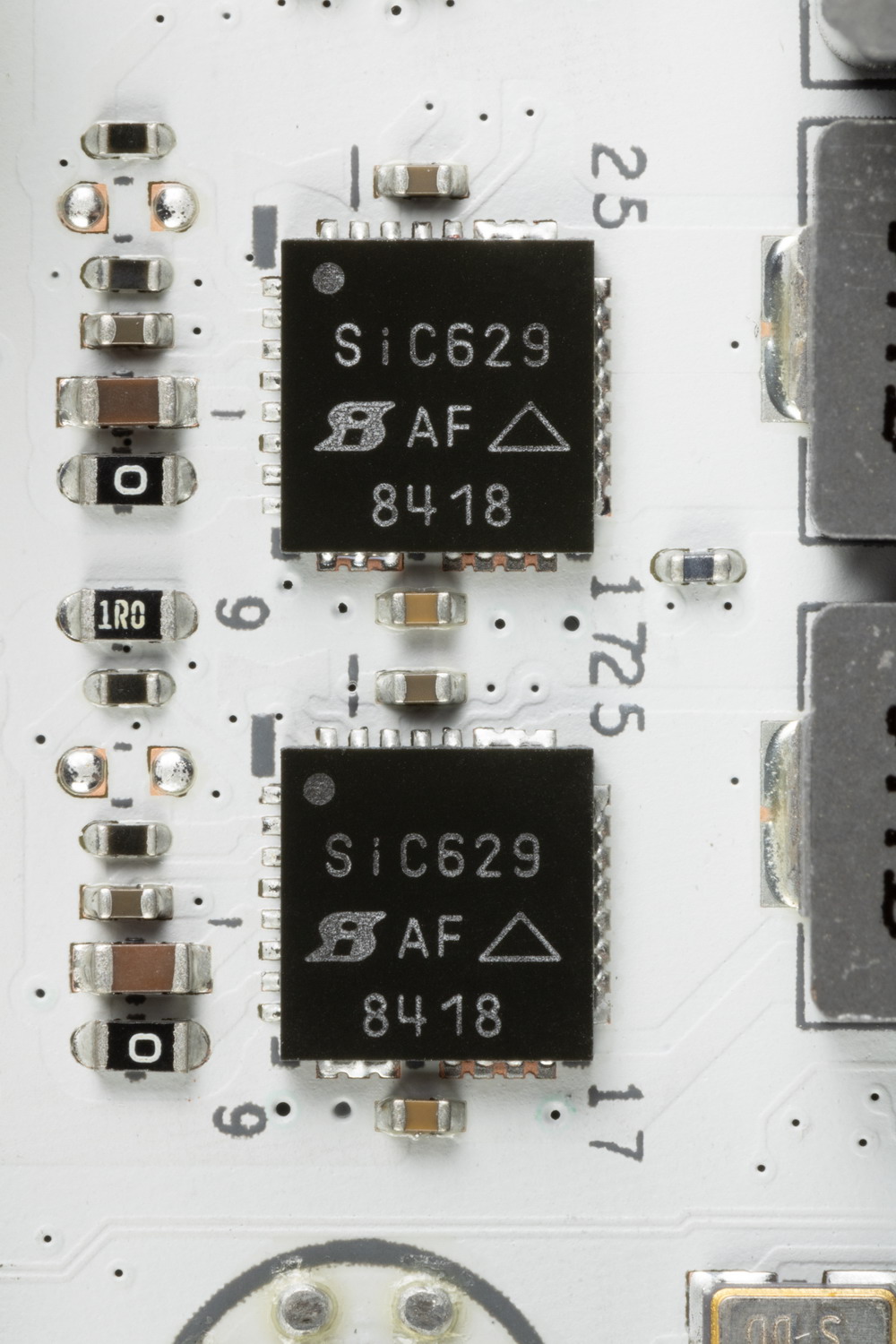

Каждый канал фазы VCore и SoC имеет суперферритовый дроссель и транзисторную сборку SiC629 от Vishay (до 90A).

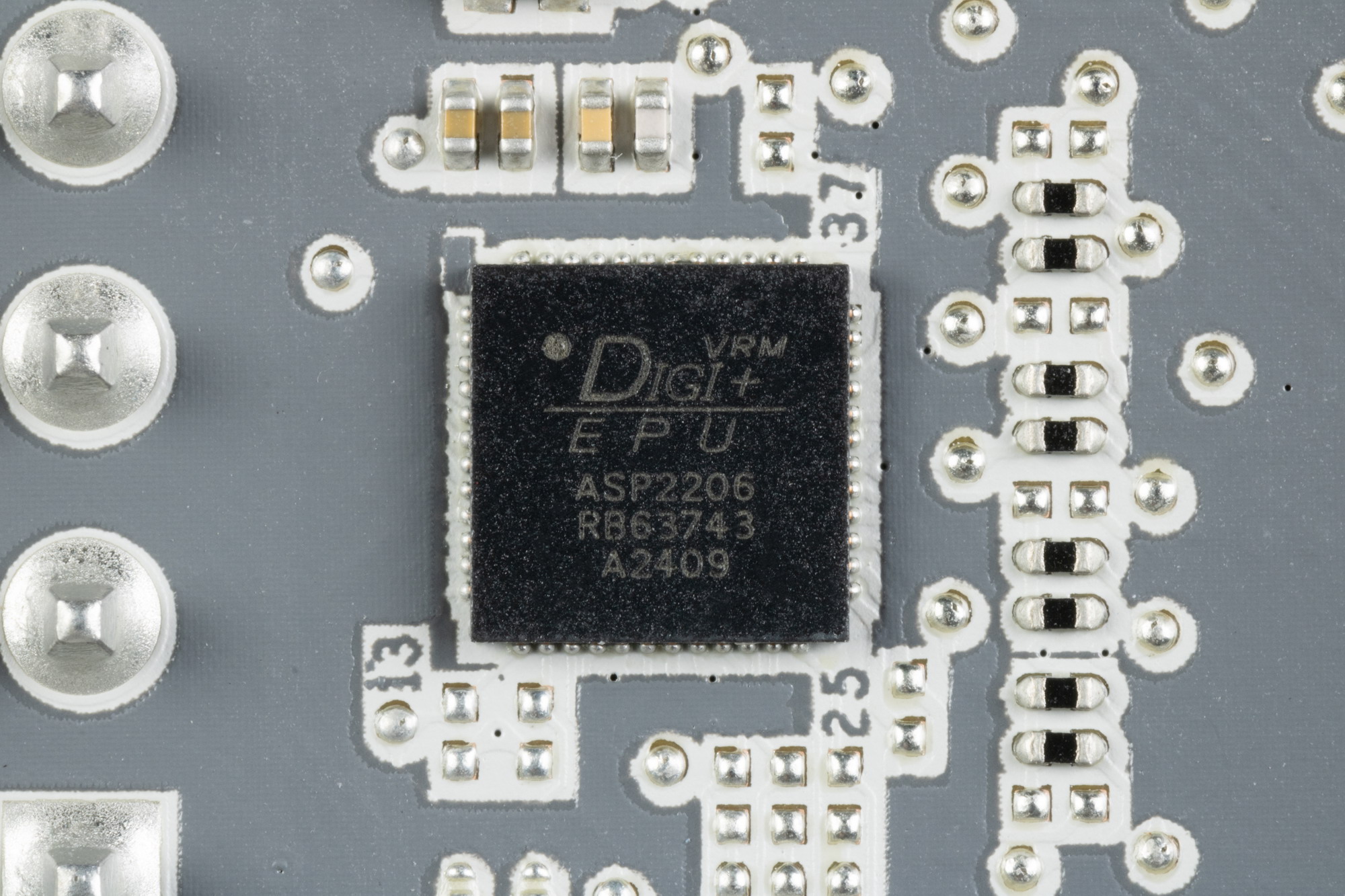

Управляет обоими наборами фаз (16+2) фирменный ШИМ-контроллер Digi+ ASP2206.

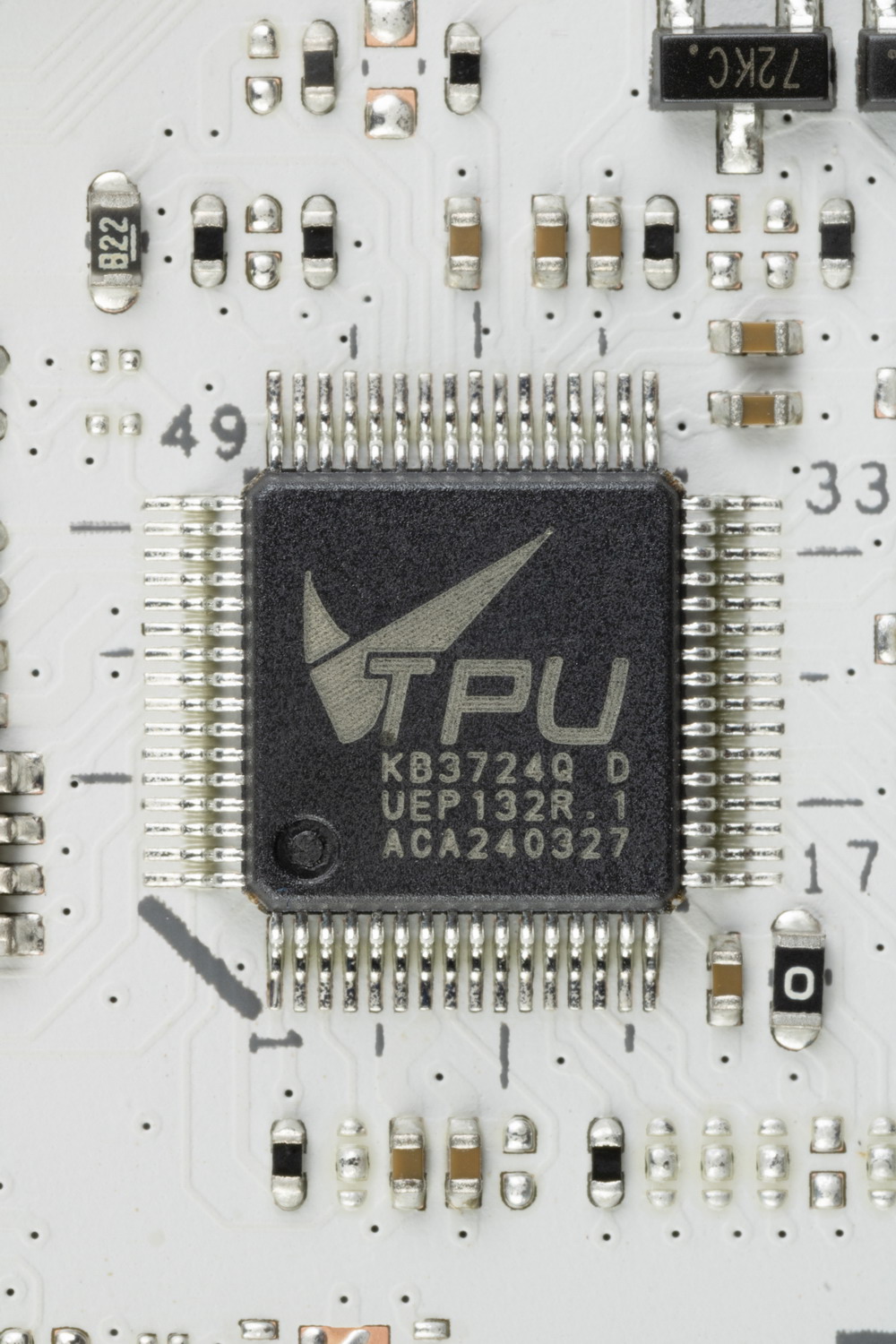

Практически на всех материнских платах среднего и топового уровней можно найти фирменный цифровой контроллер TPU, который занимается умными сборками фаз питания для ШИМ-контроллера. В частности тут имеем:
Компания не раскрывает названий реальных производителей контроллеров под своими марками.

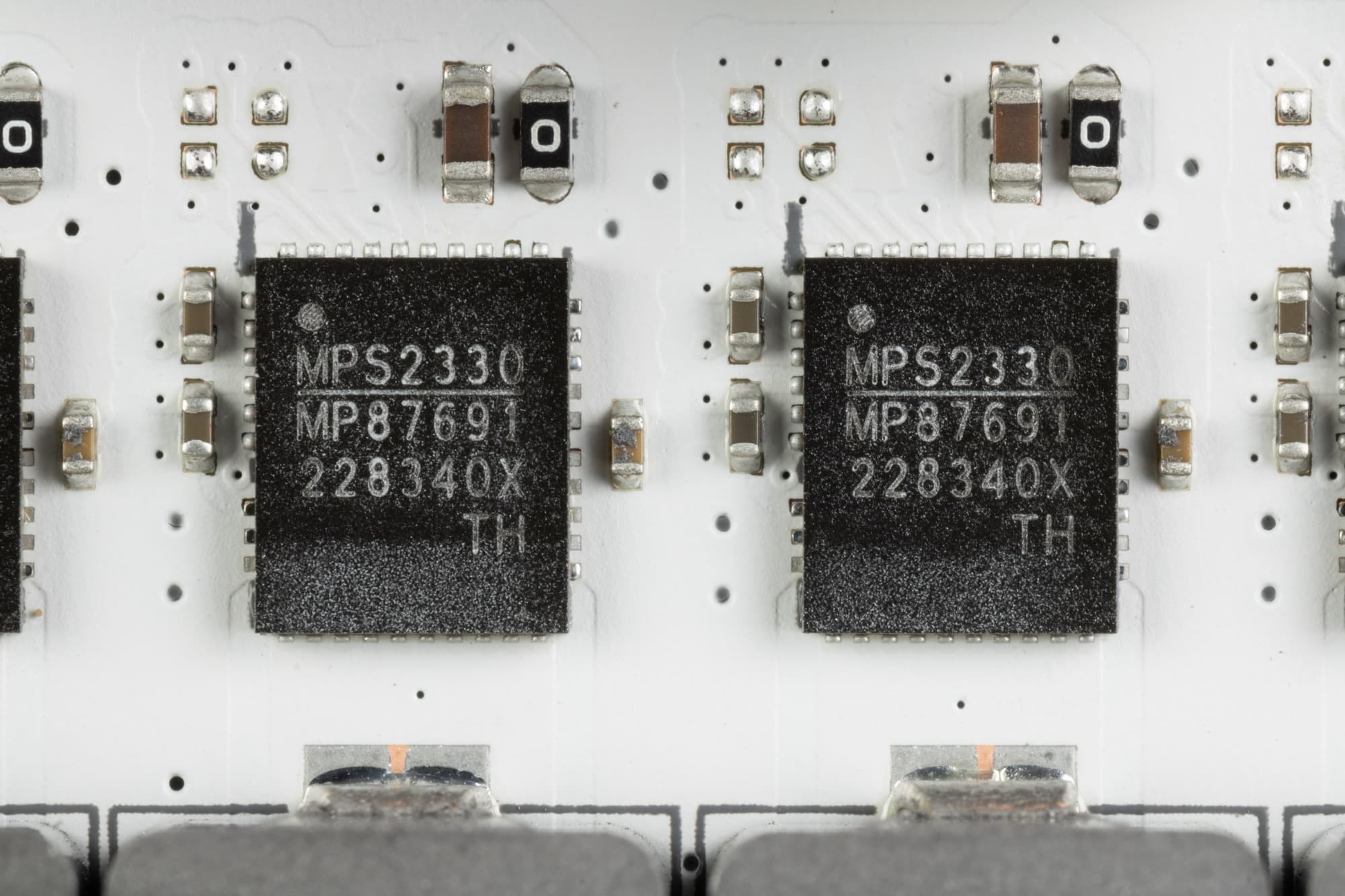

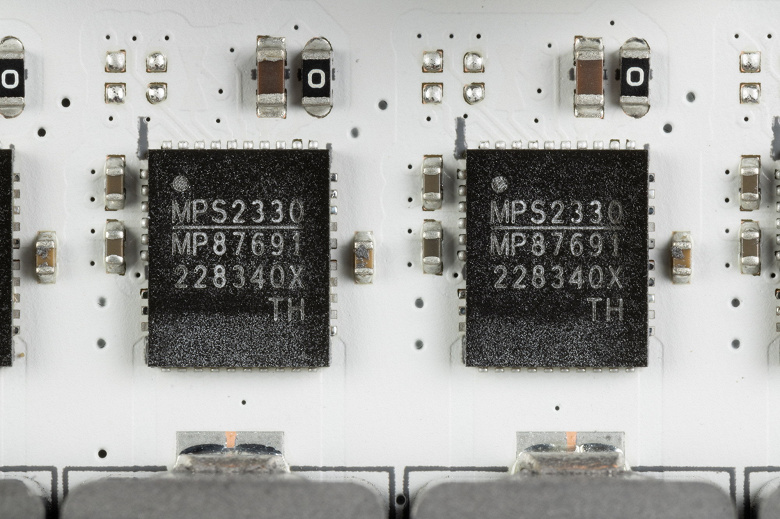

2 фазы питания интегрированной графики образуют также суперферритовые дроссели и сборки MP87691 от Monolith Power Systems (до 80A)..

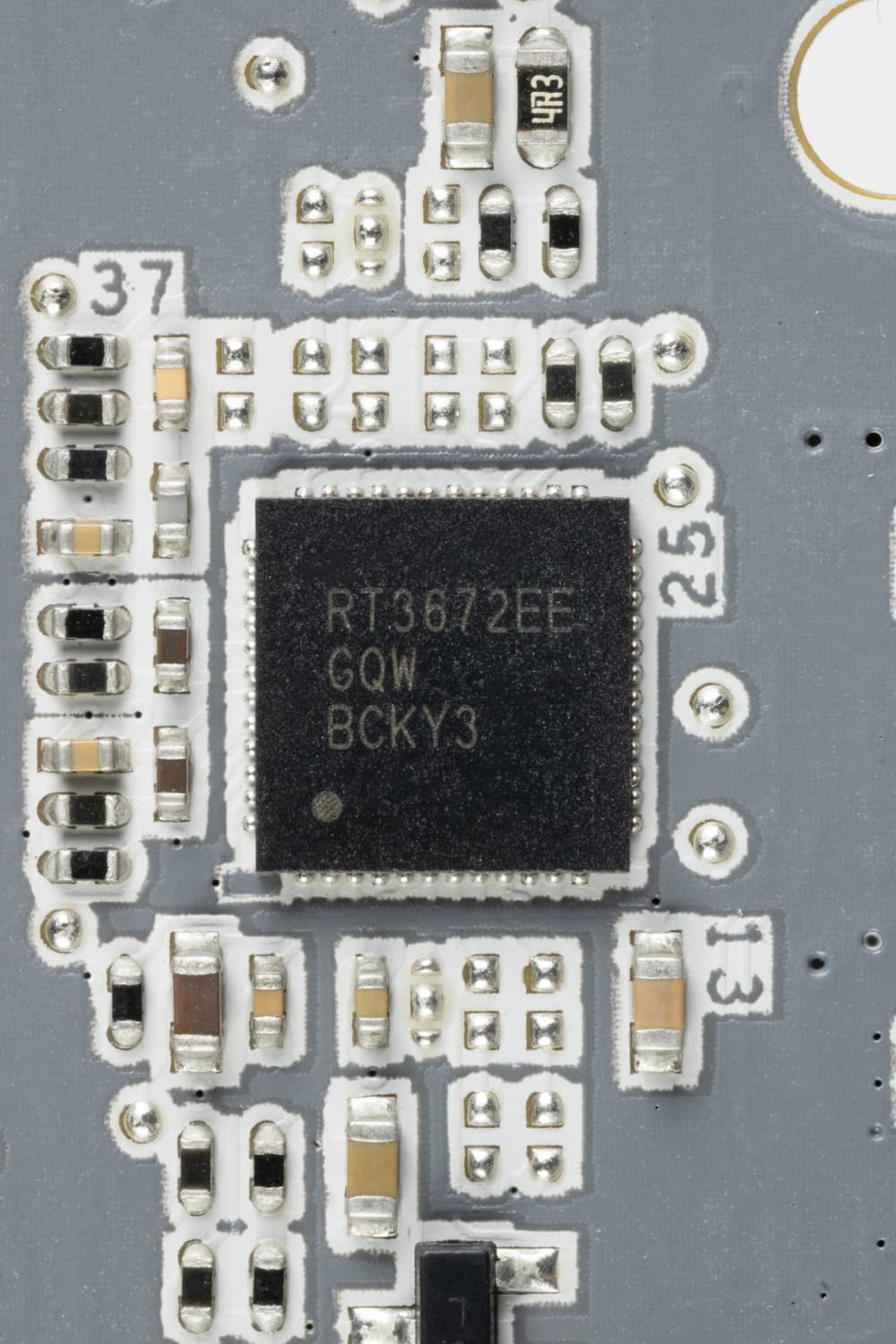

Управляет этой схемой ШИМ-контроллер RT3672 от Richtek.

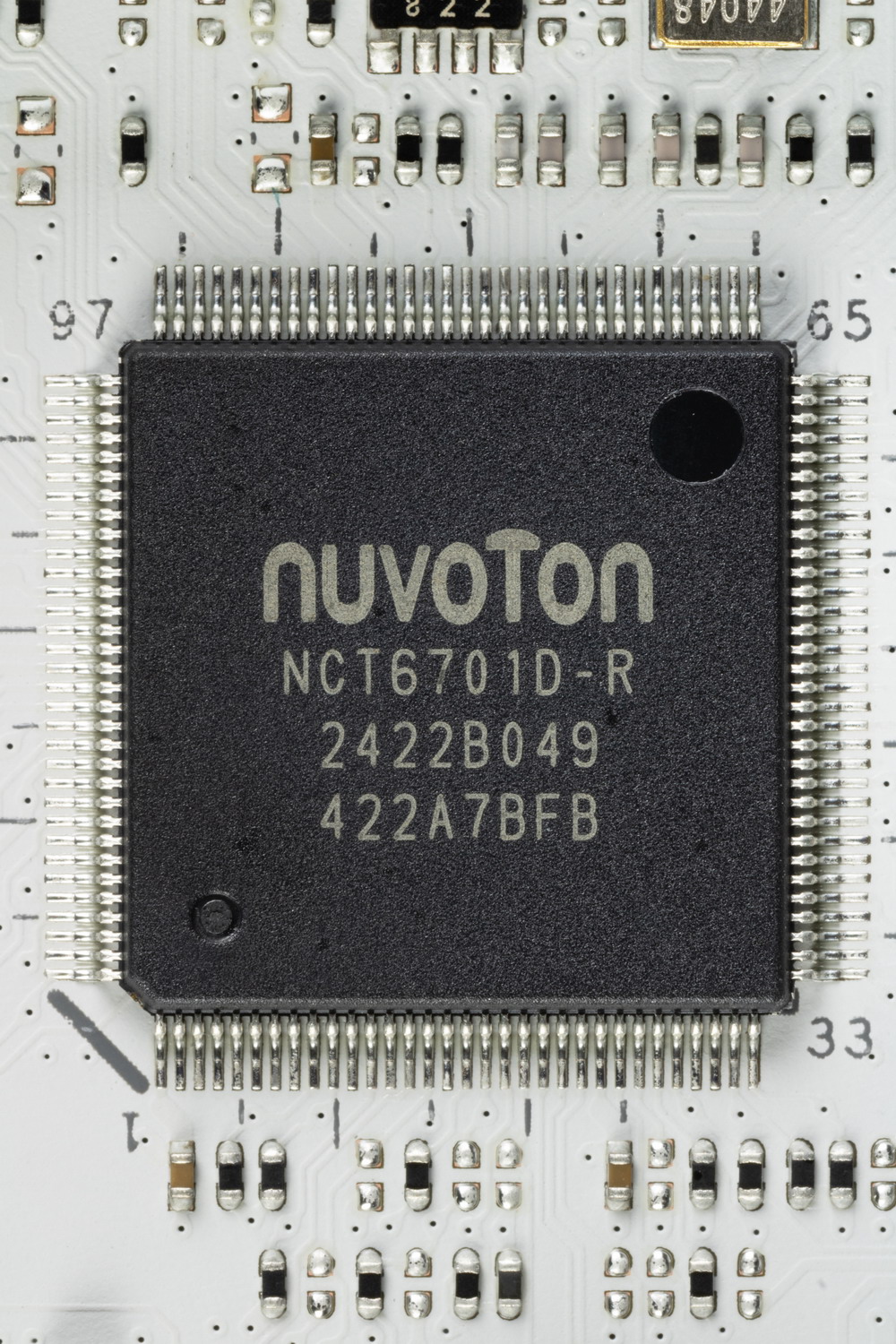

Теперь про охлаждение.

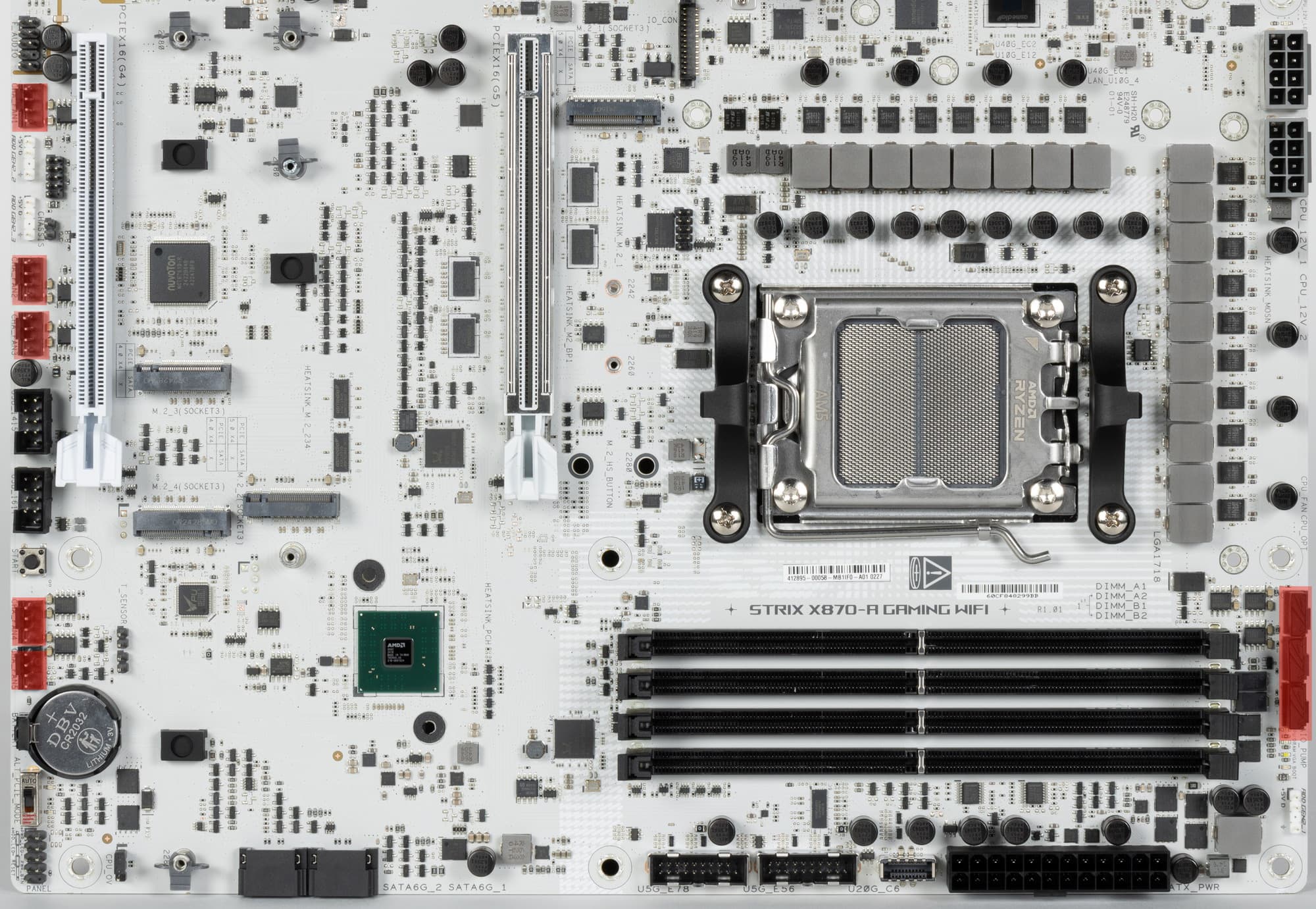

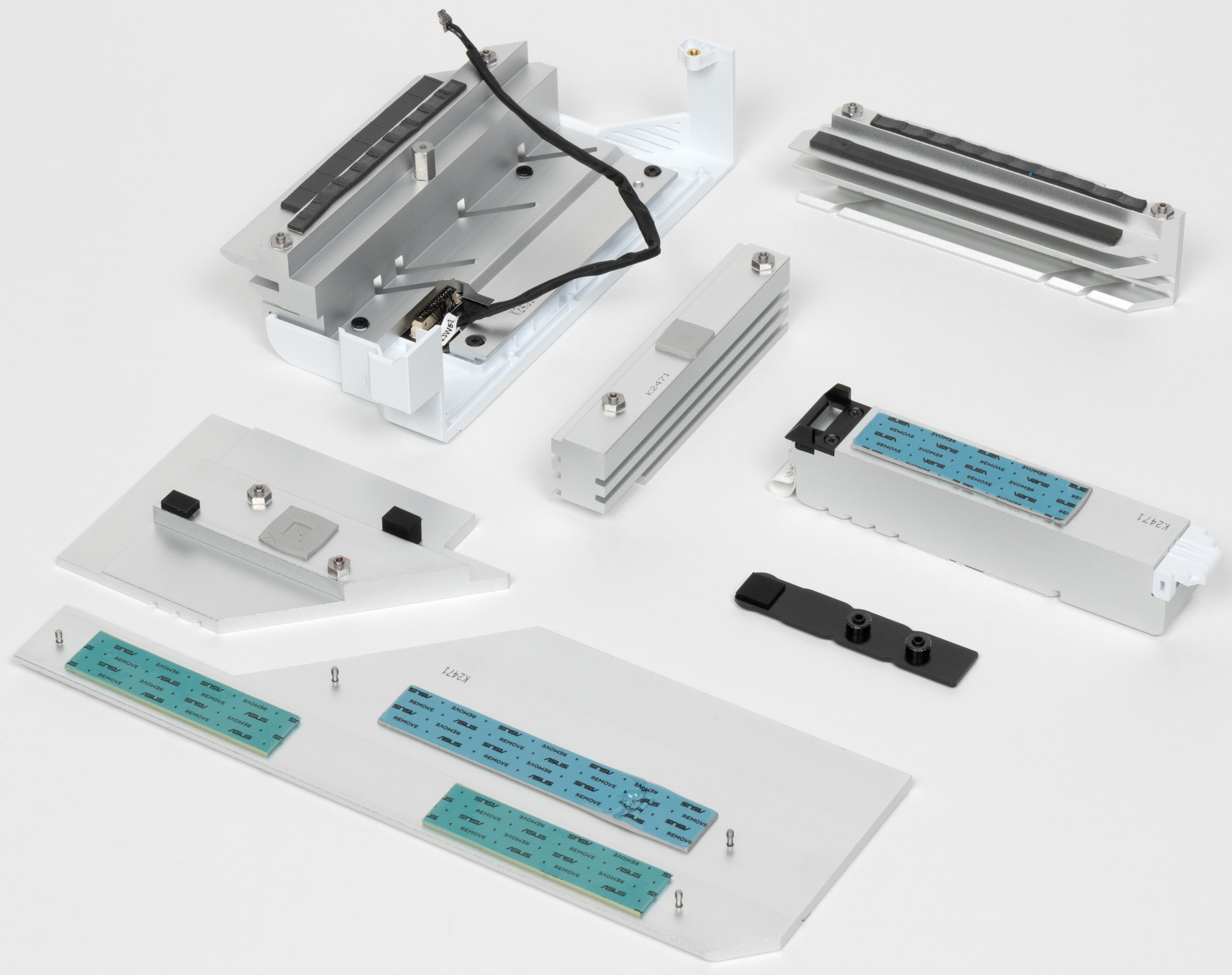

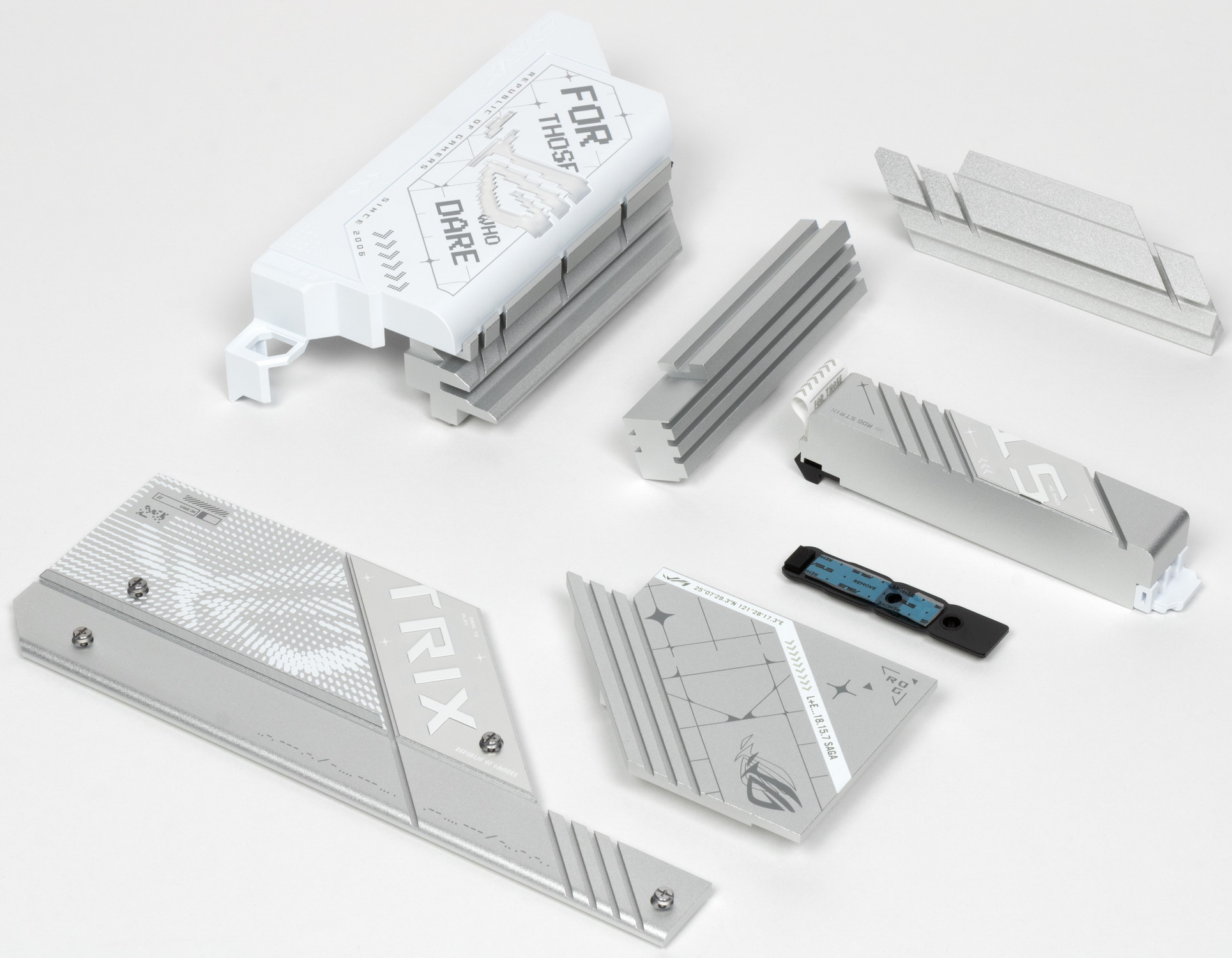

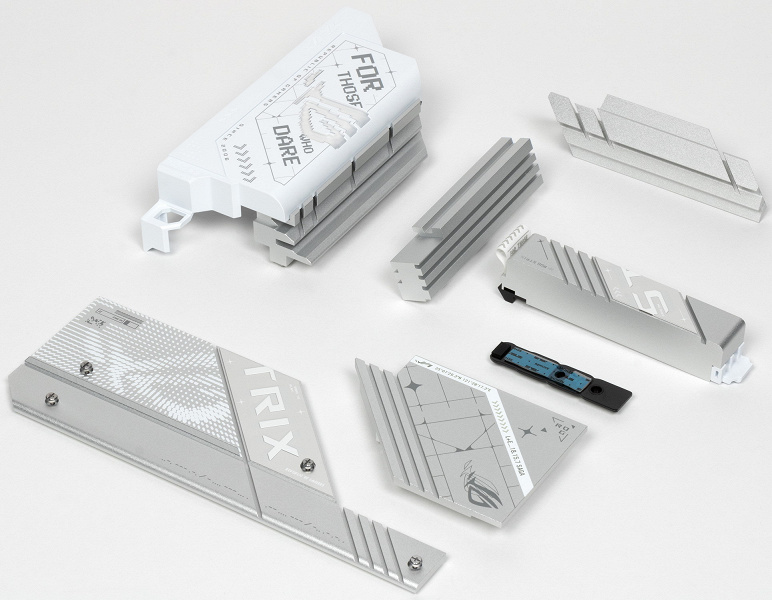

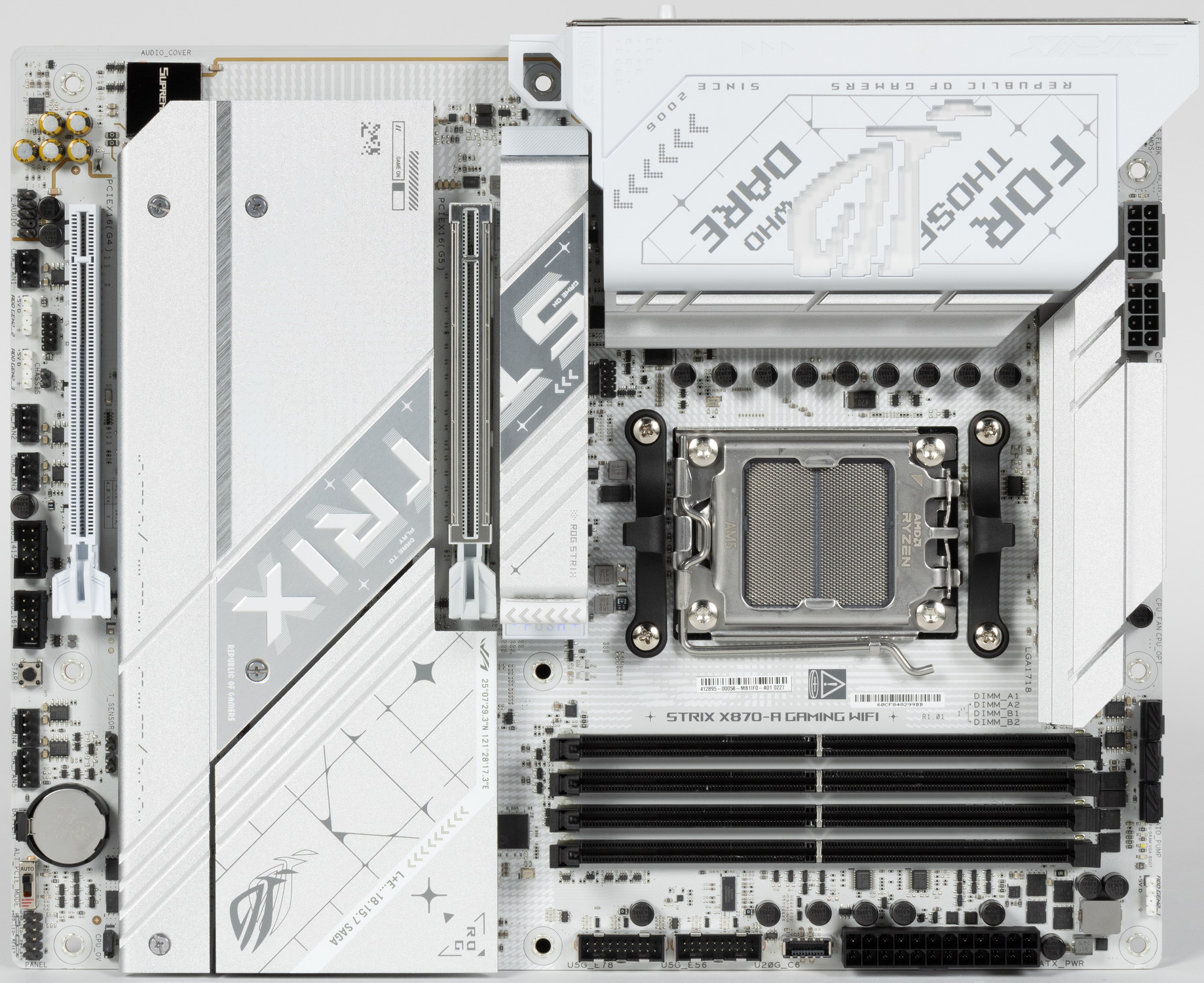

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

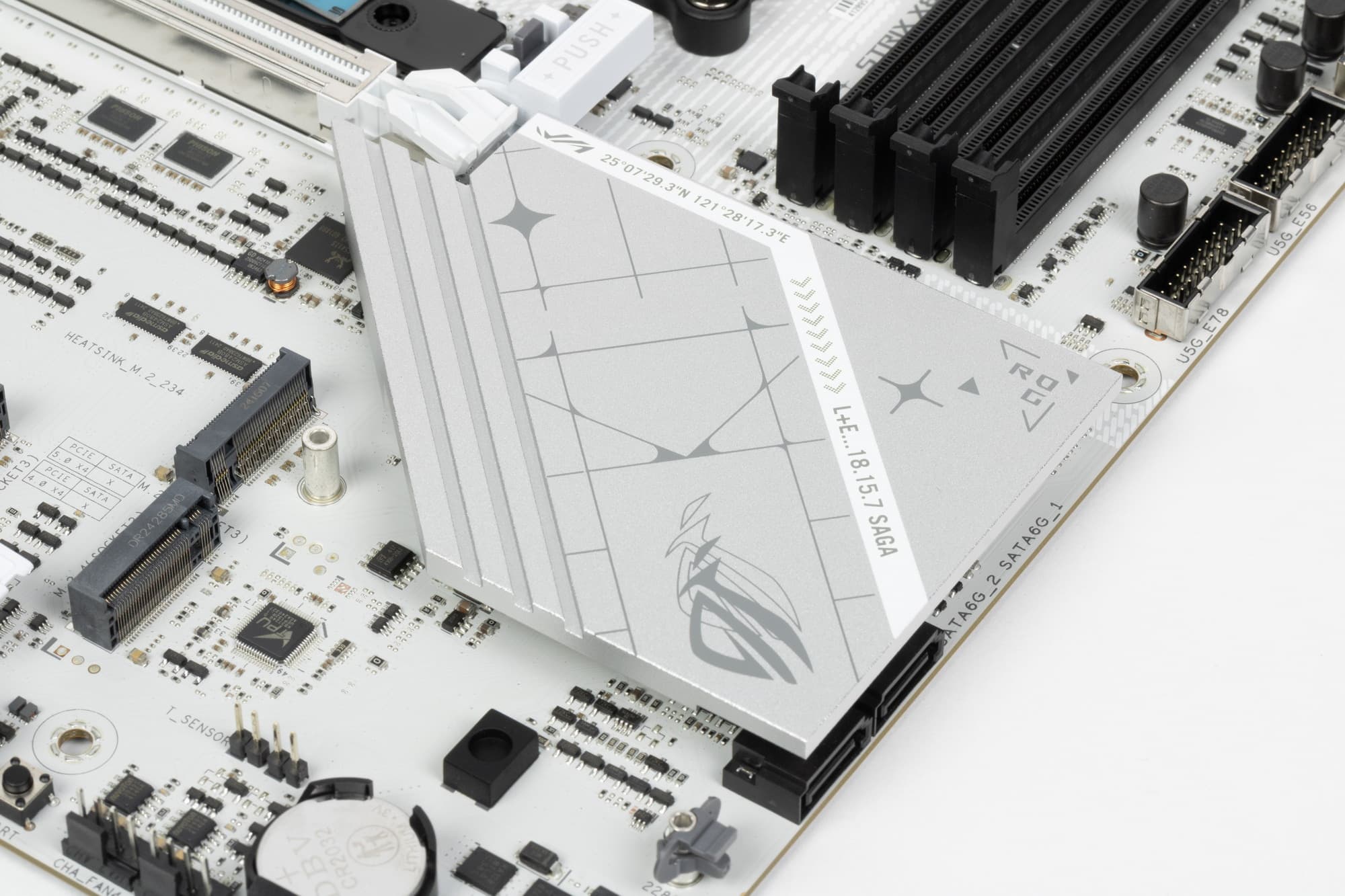

Как мы видим, охлаждение микросхемы чипсета (один радиатор) организовано отдельно от остальных элементов. VRM-секция имеет свои два раздельных радиатора. Контроллер ASMedia ASM4242 оснащен своим отдельным небольшим радиатором.

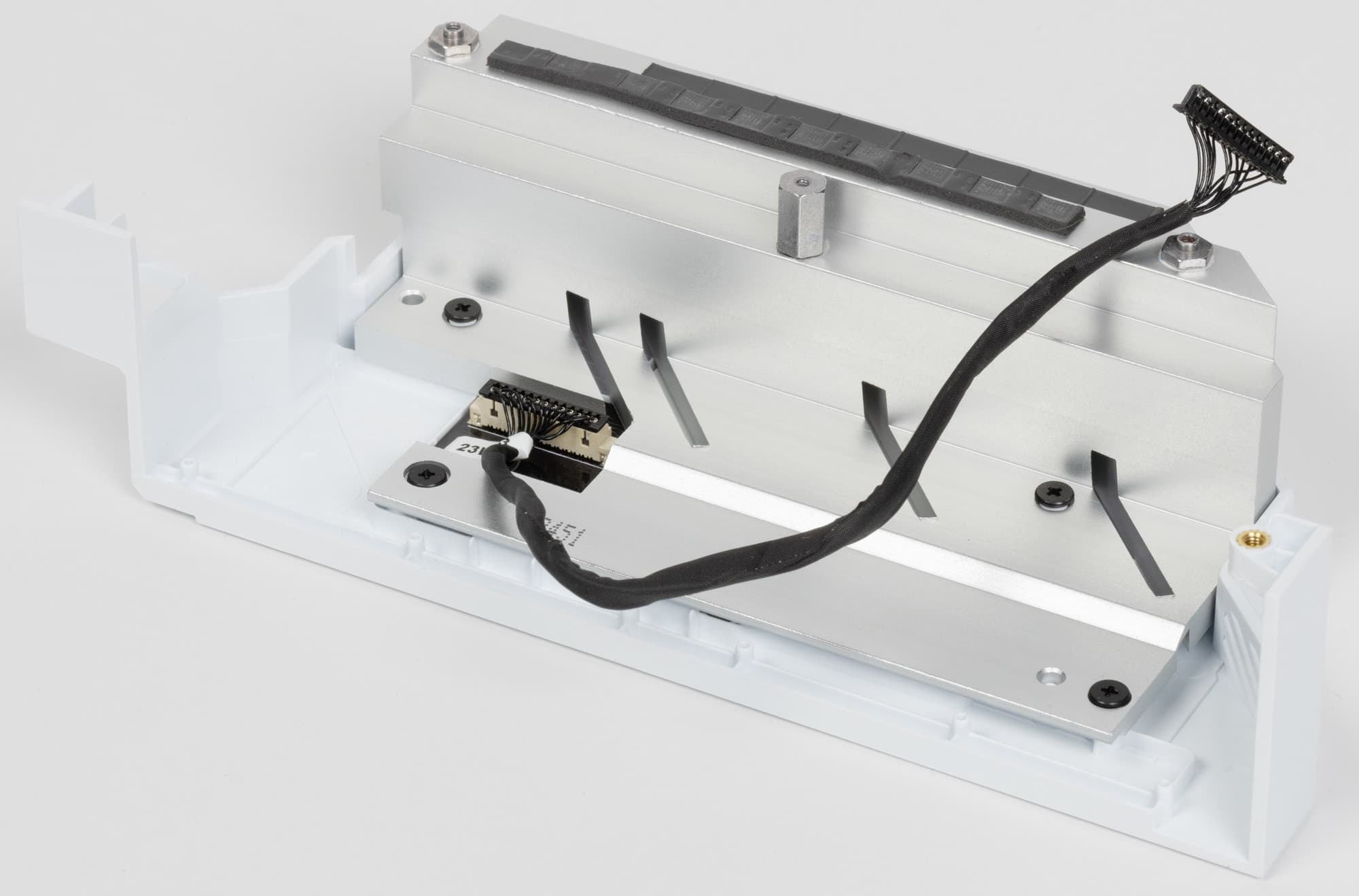

Как я уже упоминал ранее, M.2 слоты также имеют радиаторы: у двух — свои персональные радиаторы, у двух остальных — общий. У M.2_1 верхний радиатор имеет большую толщину, а также этот слот снабжен нижним радиатором.
Напомню, что материнская плата не имеет бэкплейта.

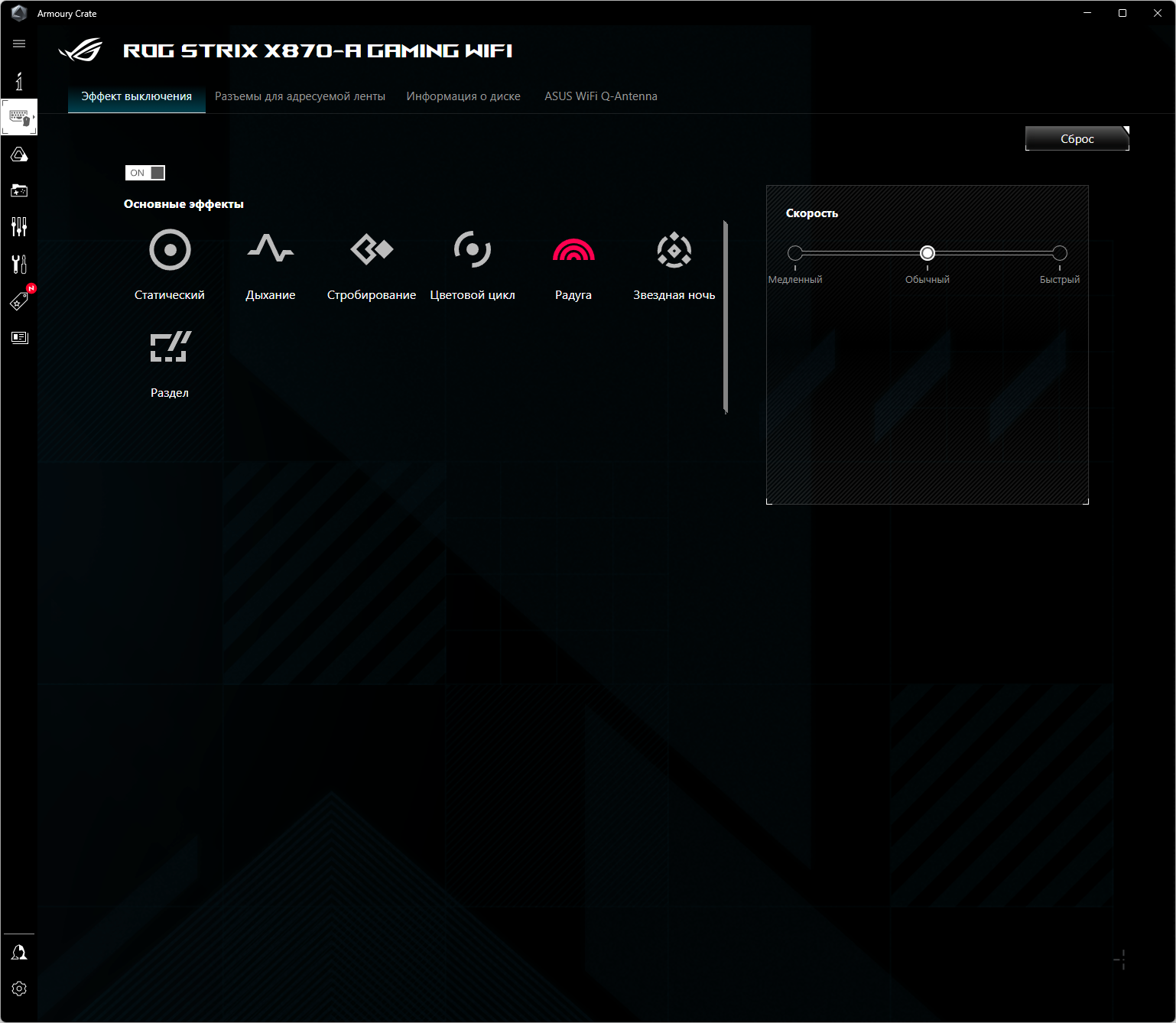

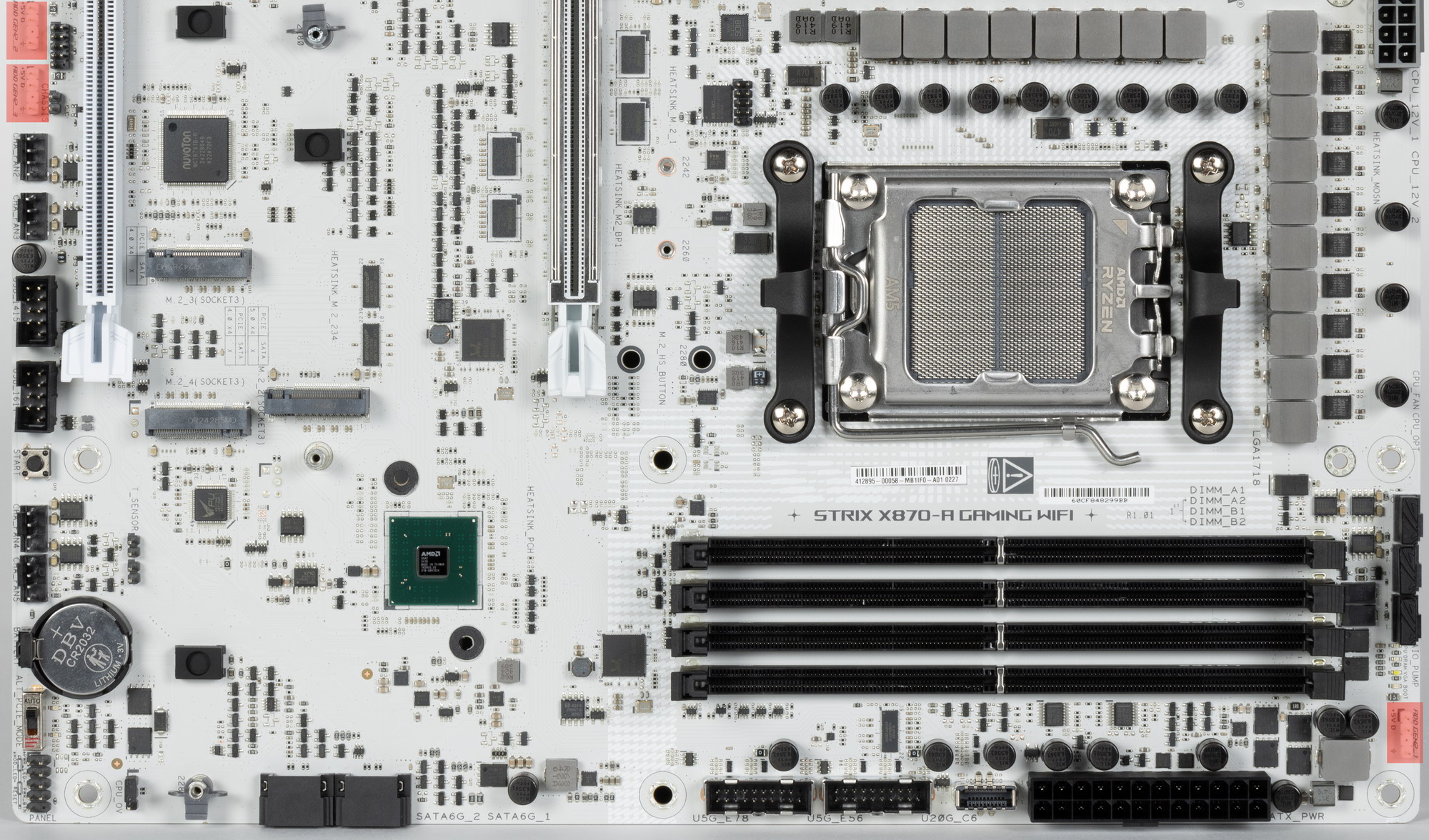

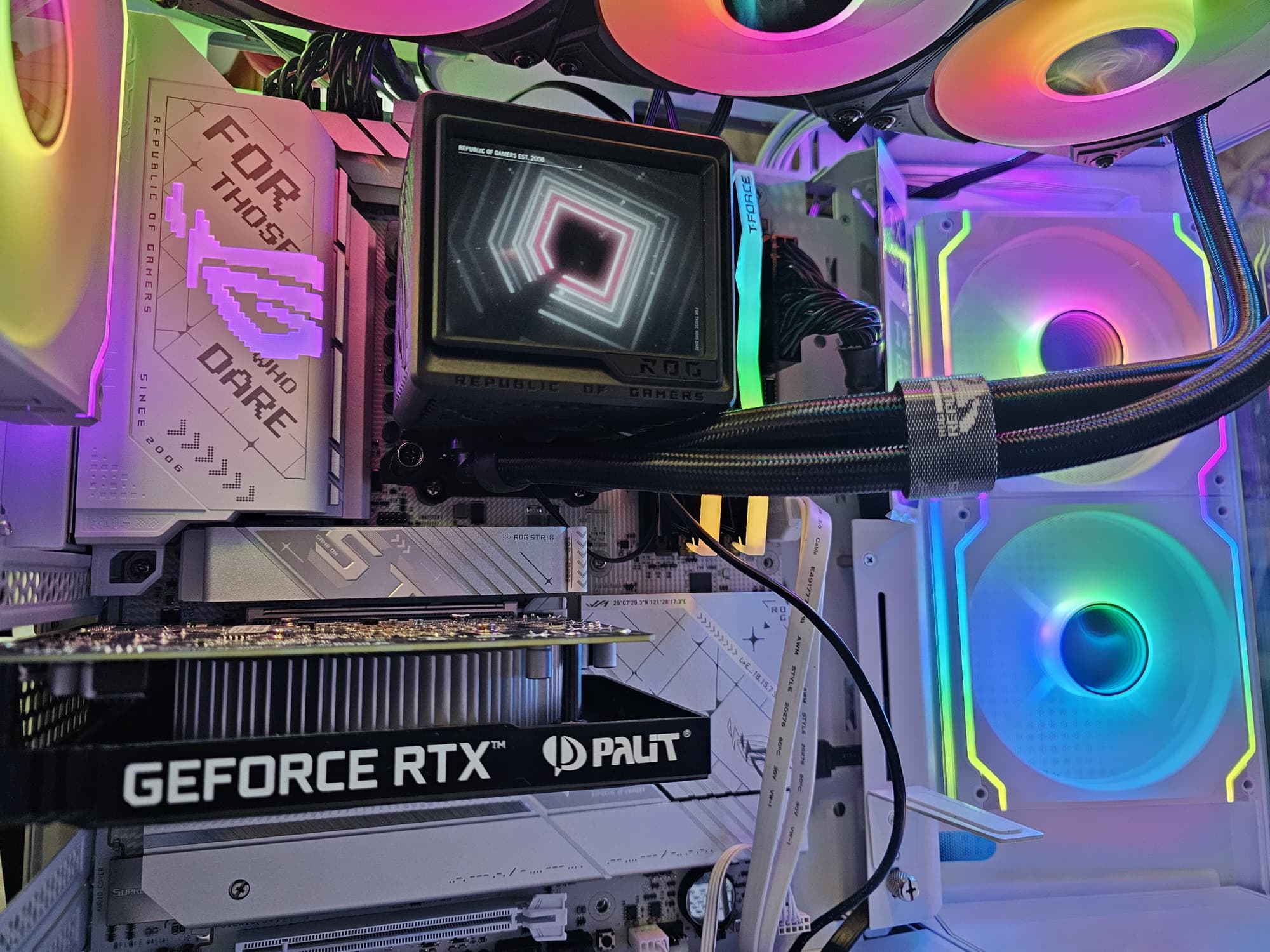

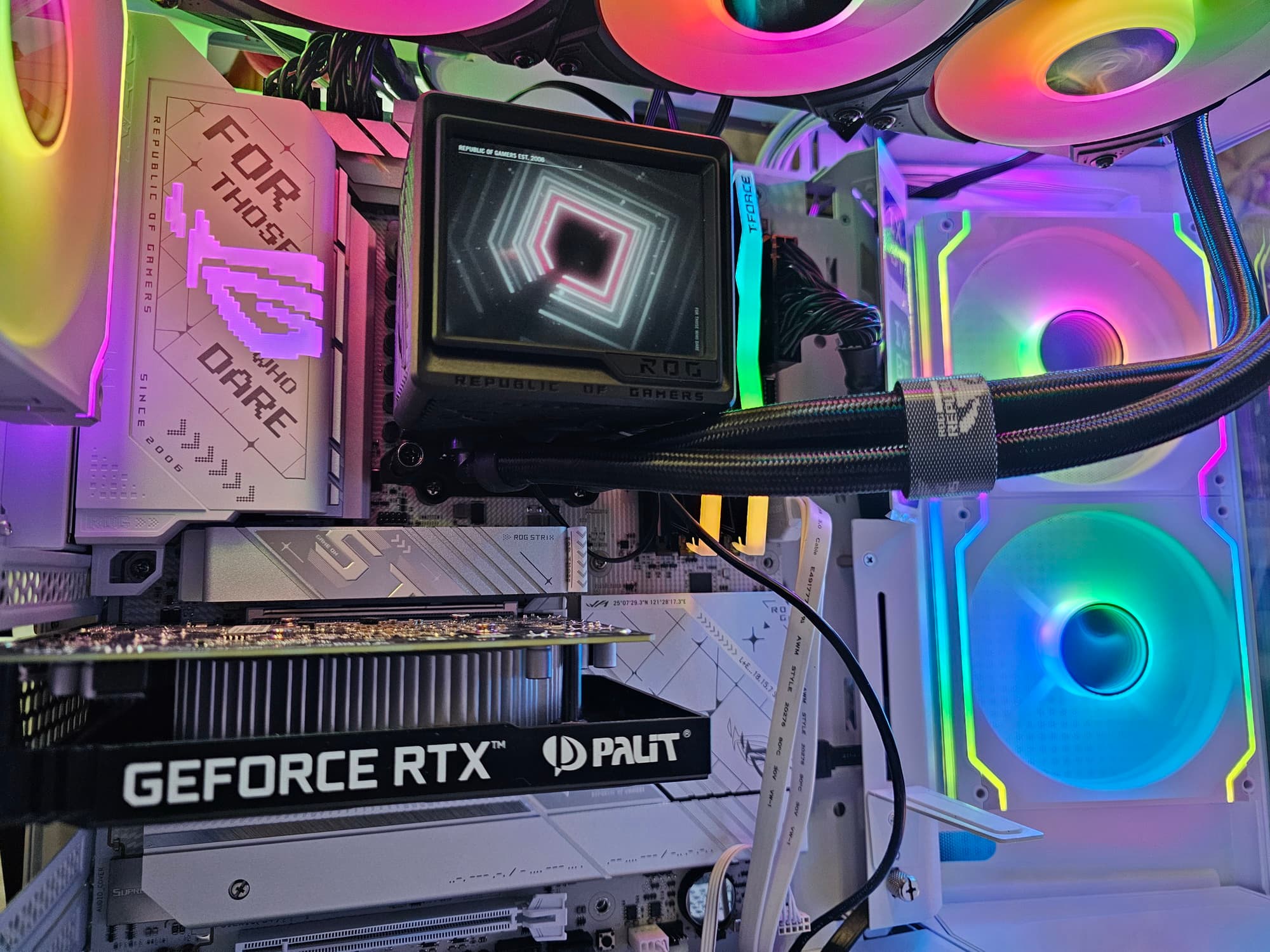

Подсветка

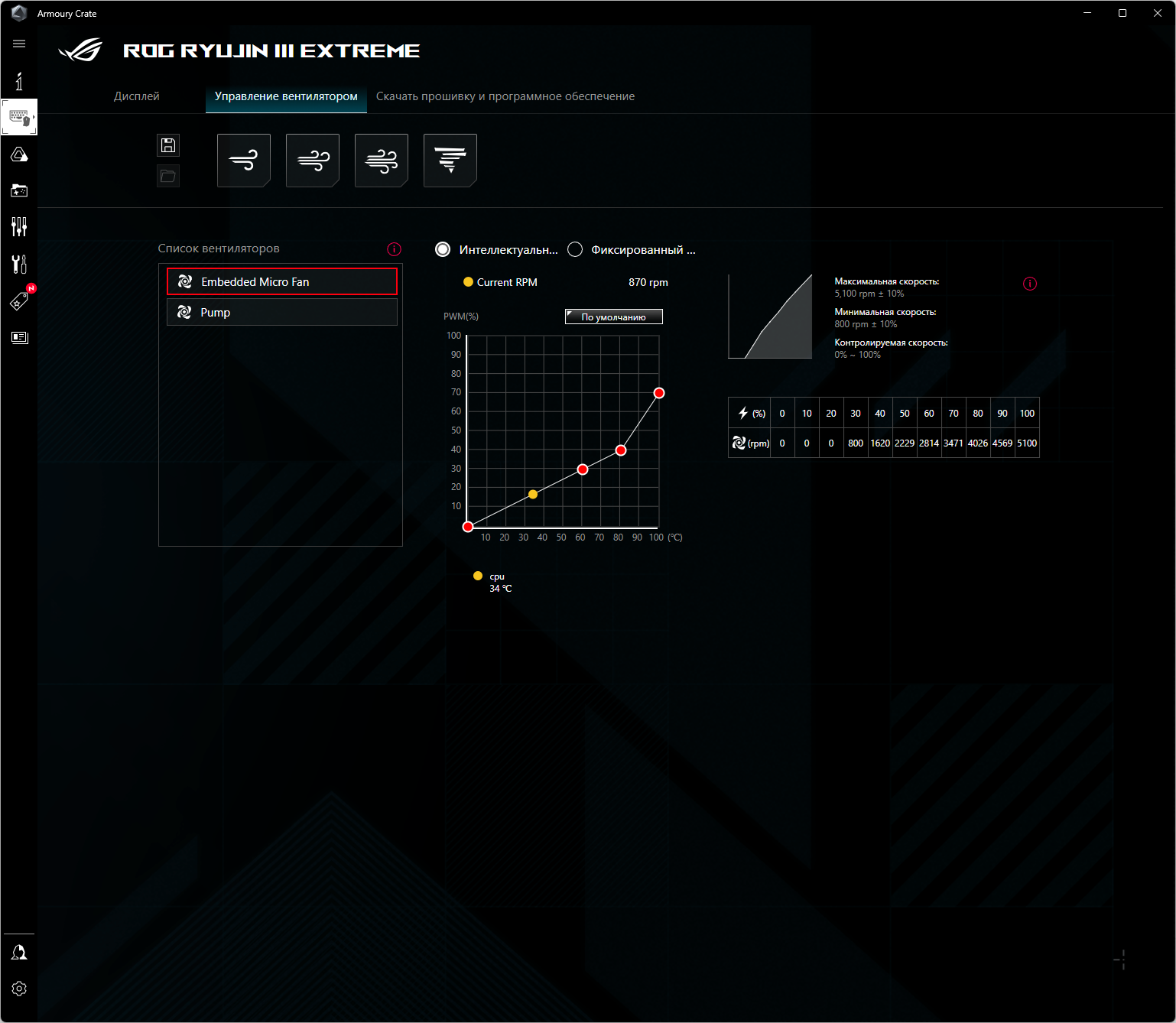

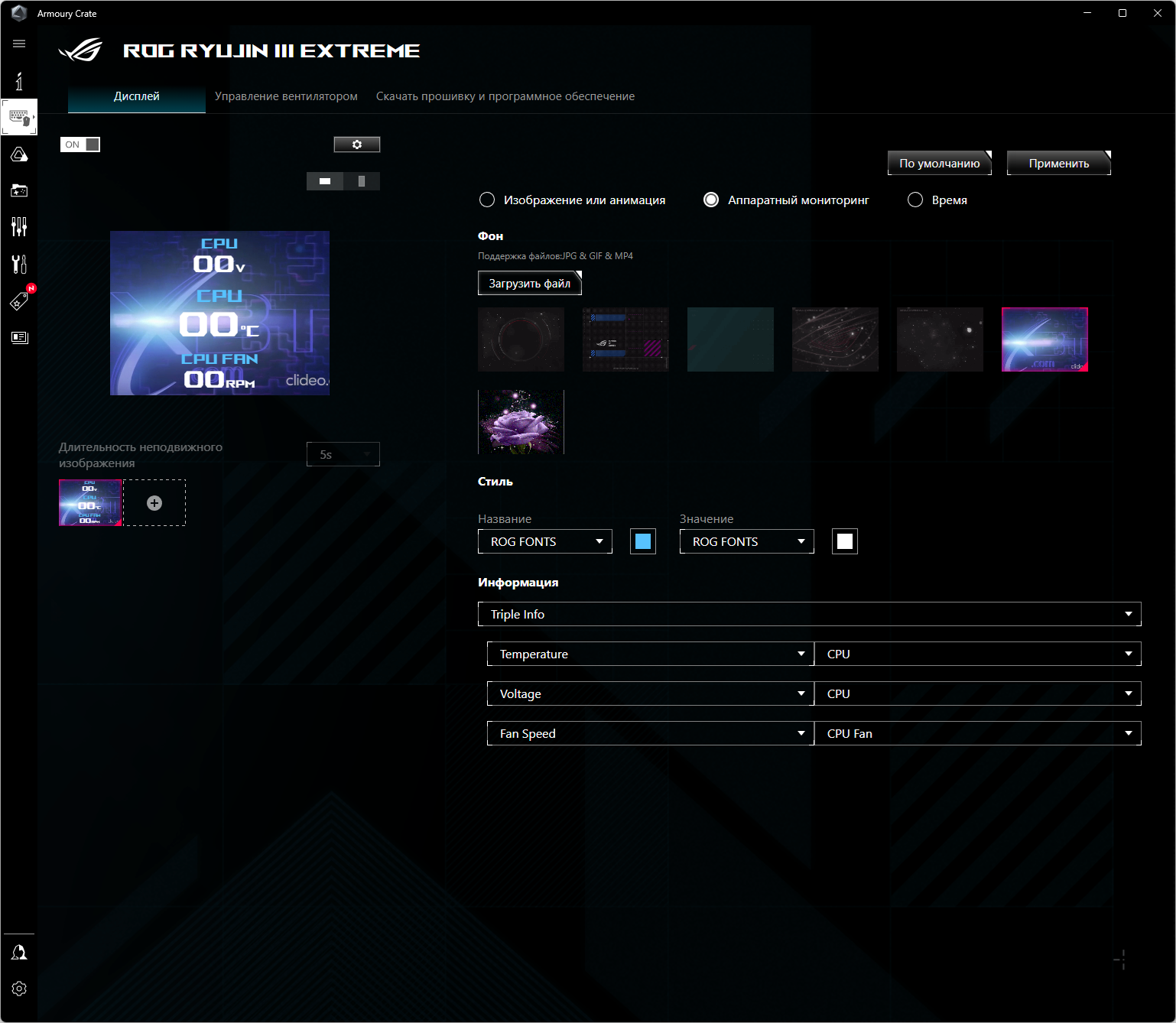

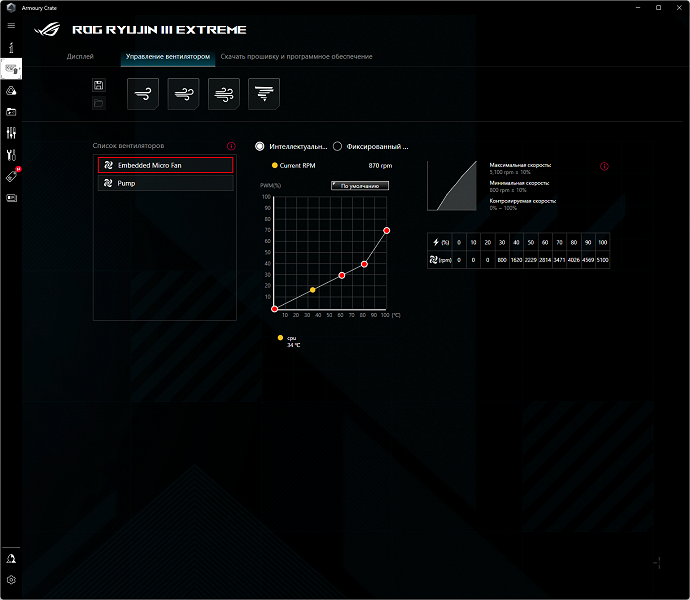

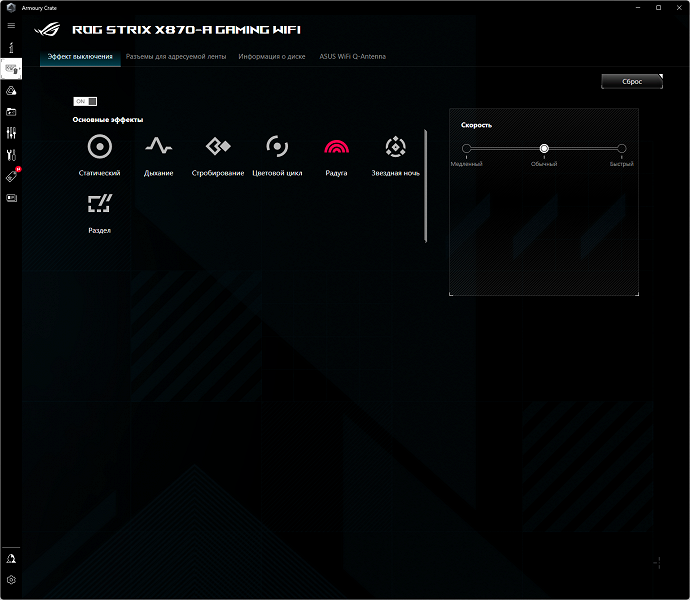

Программное обеспечение под Windows

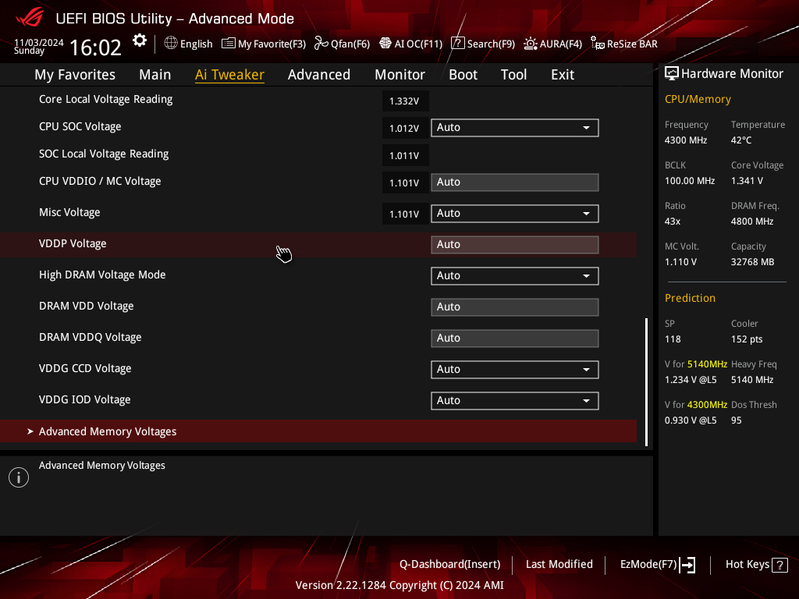

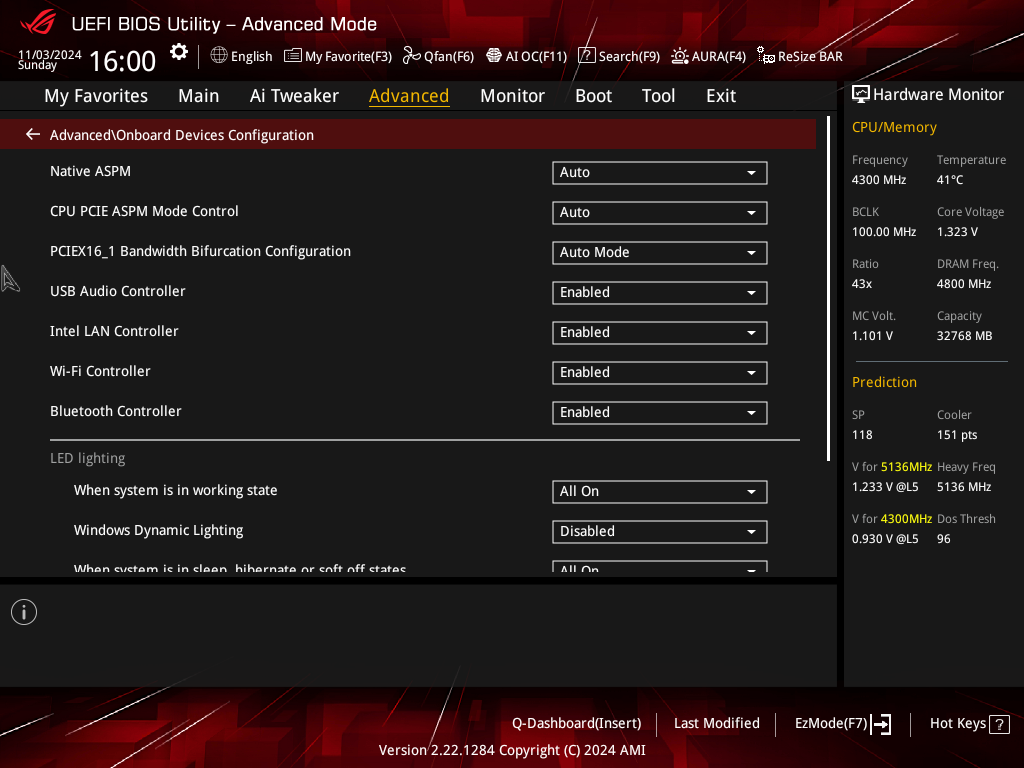

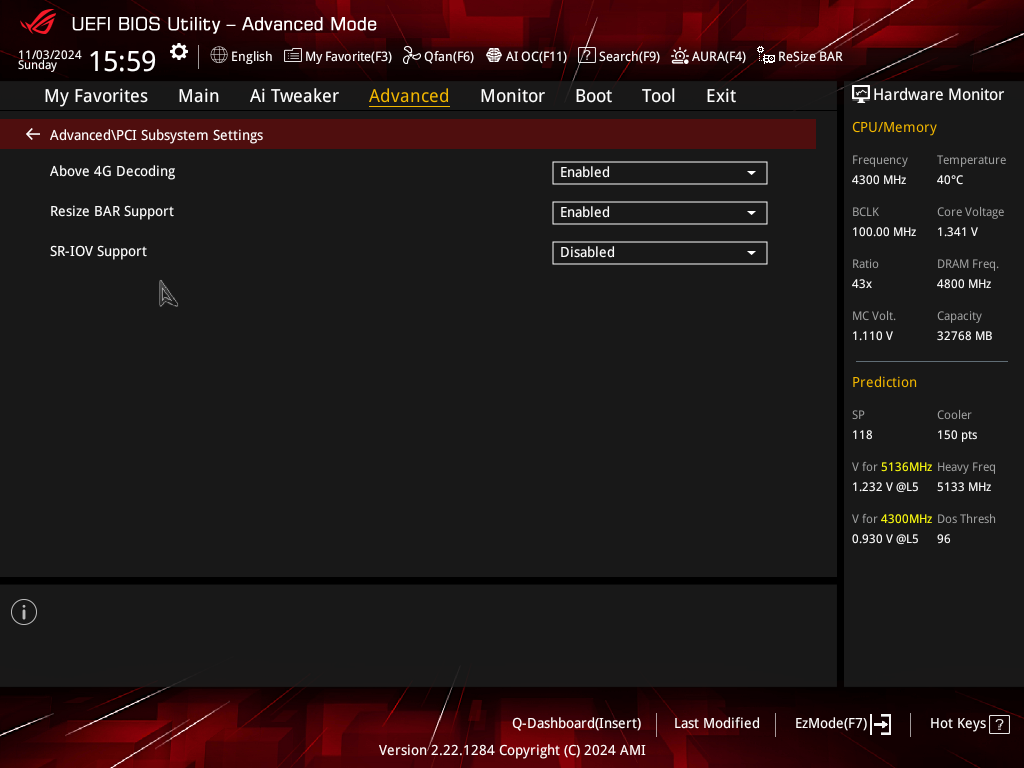

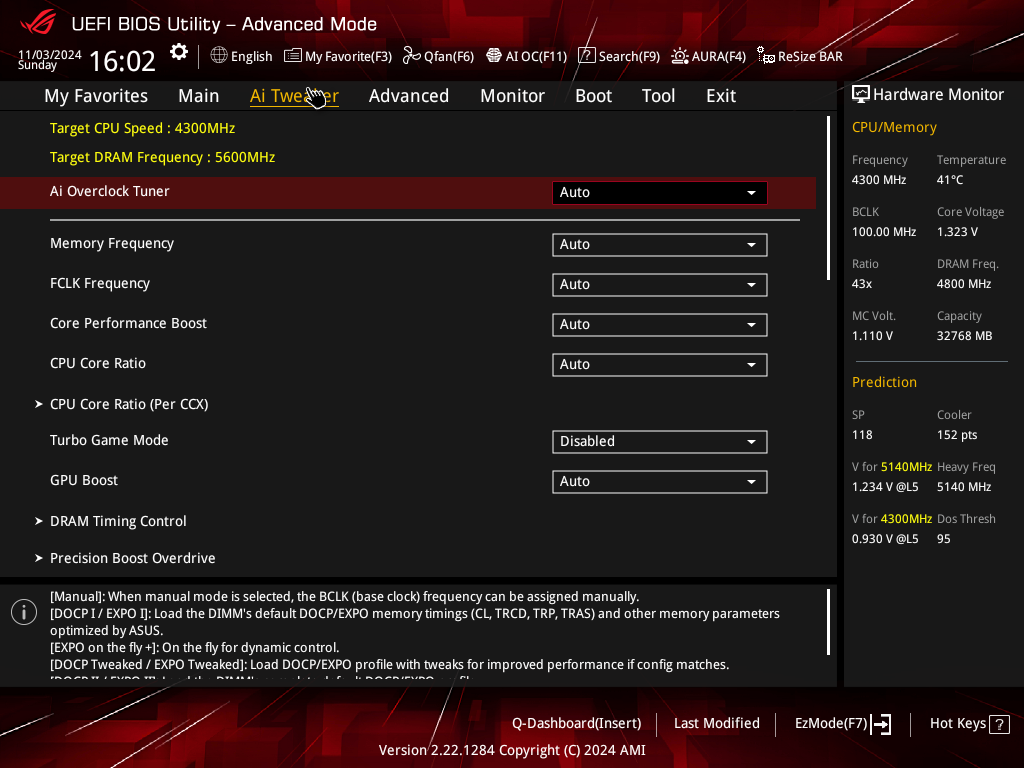

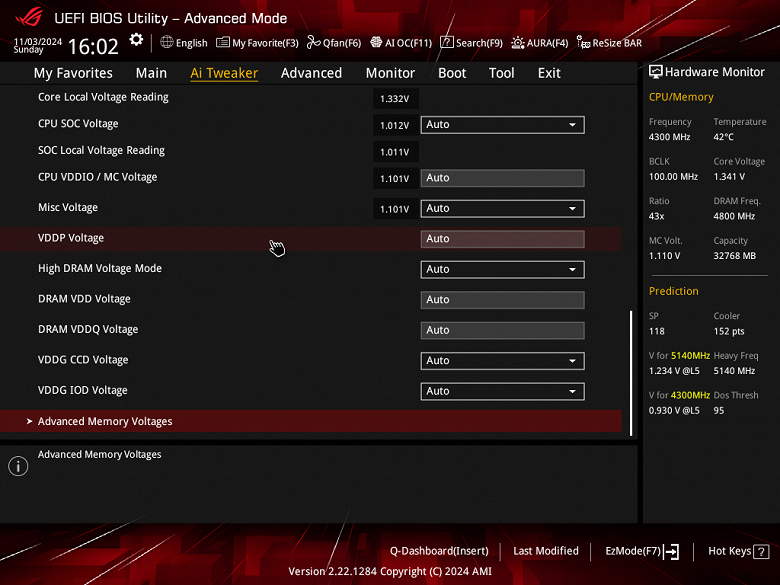

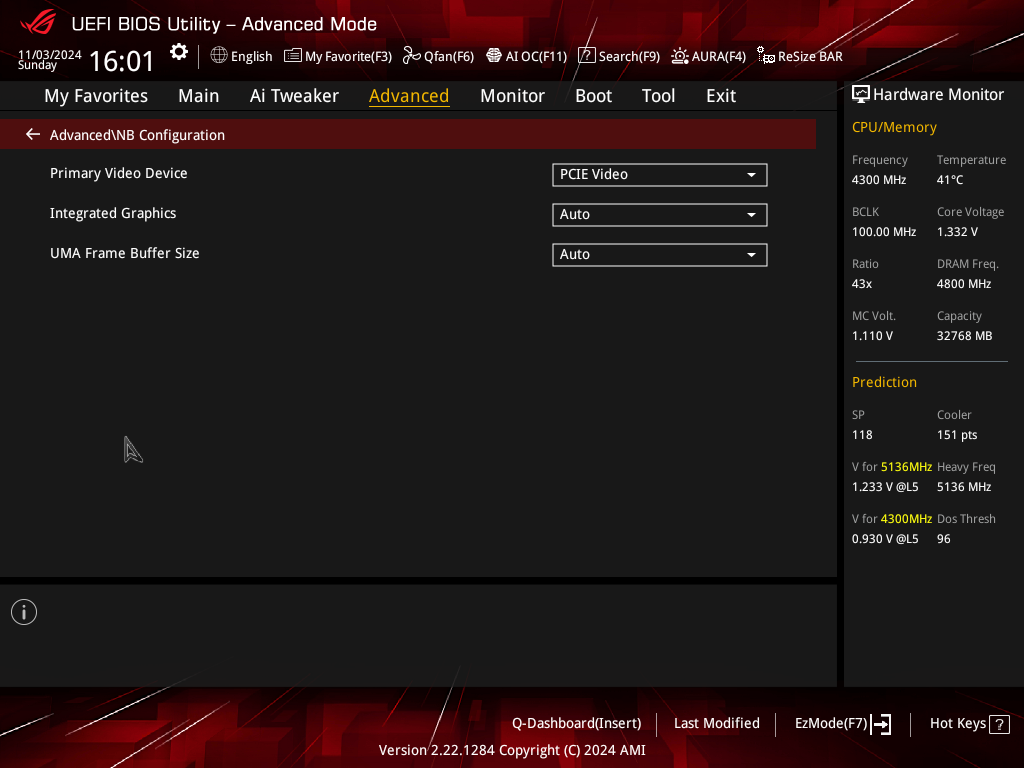

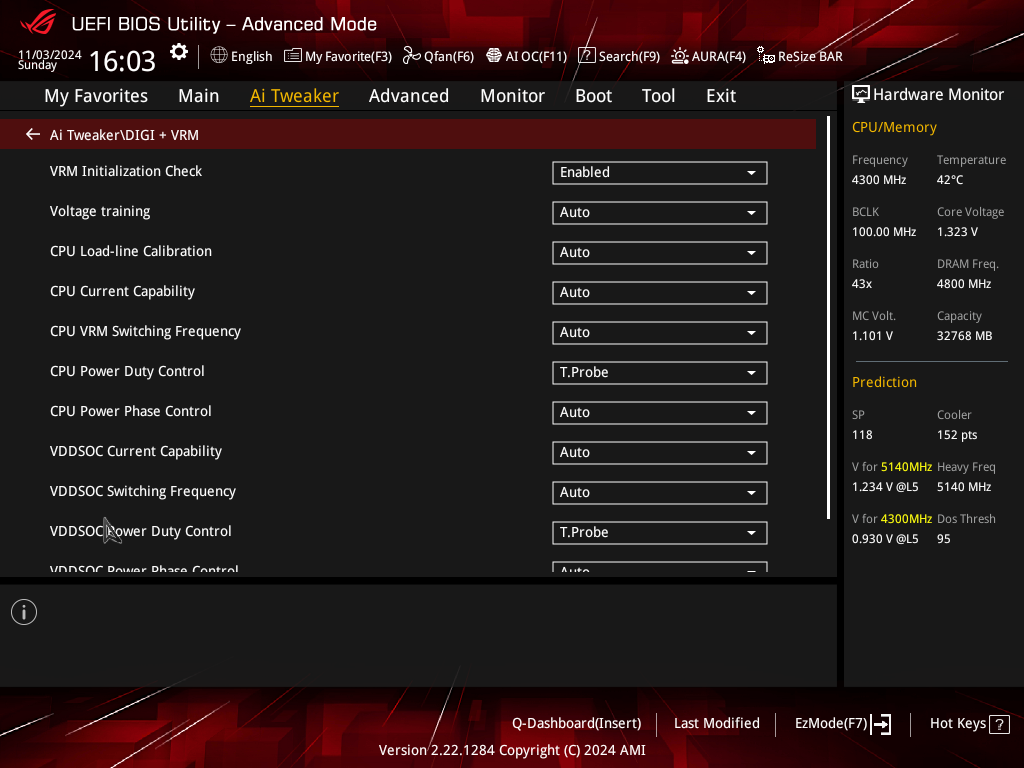

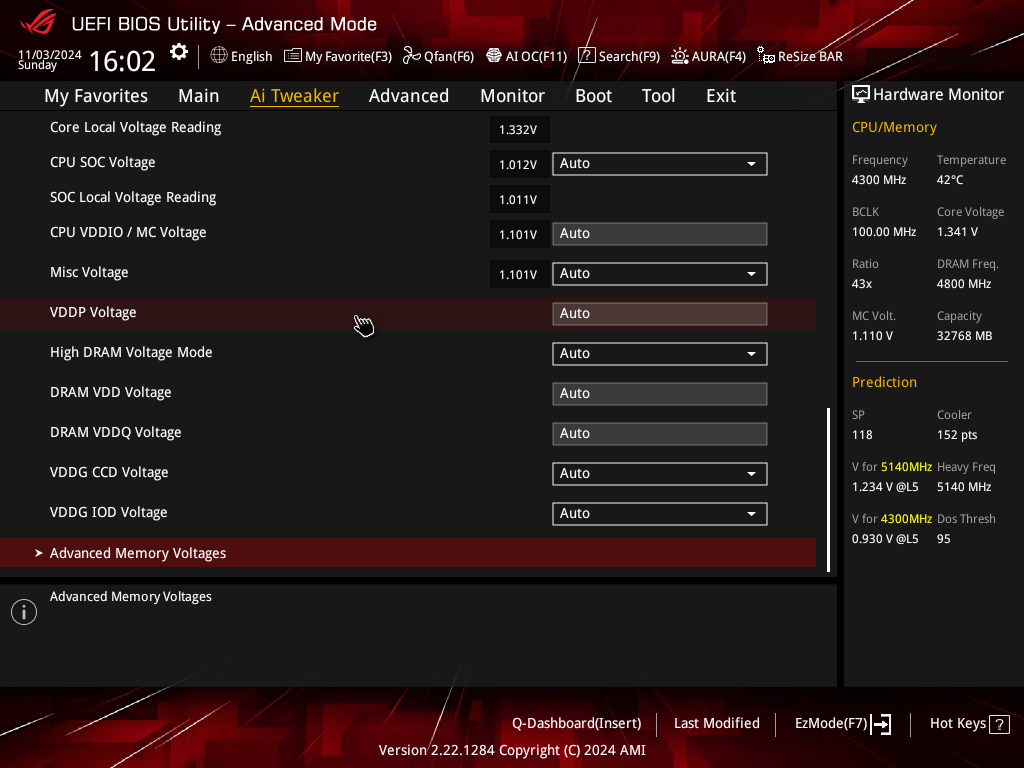

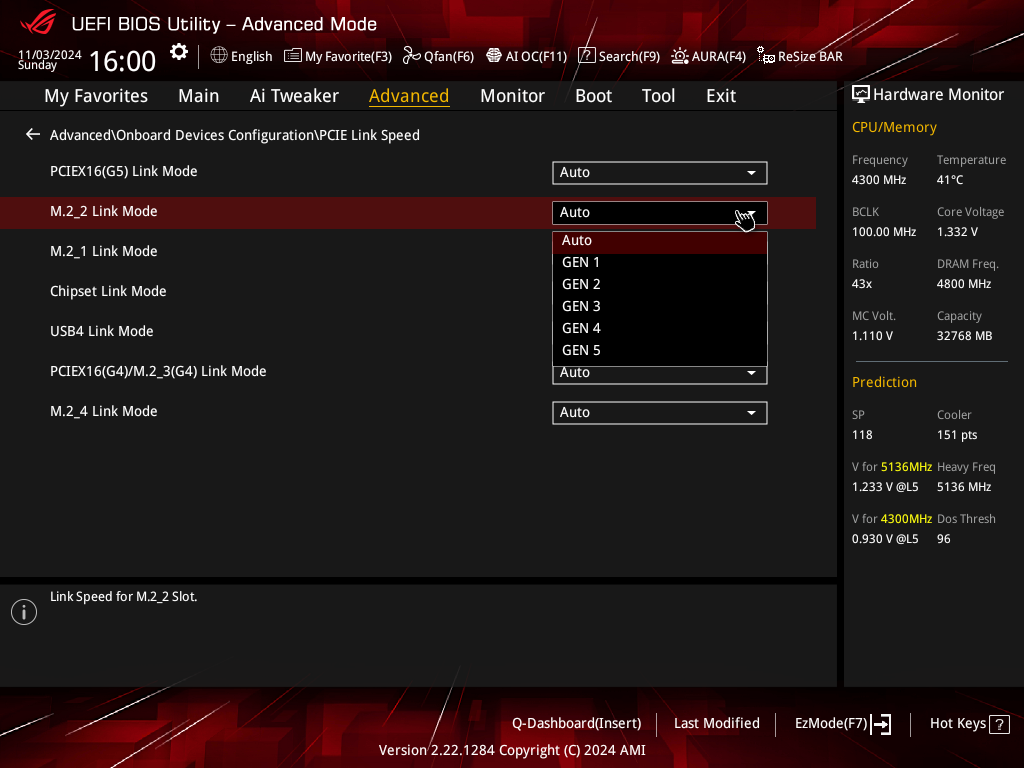

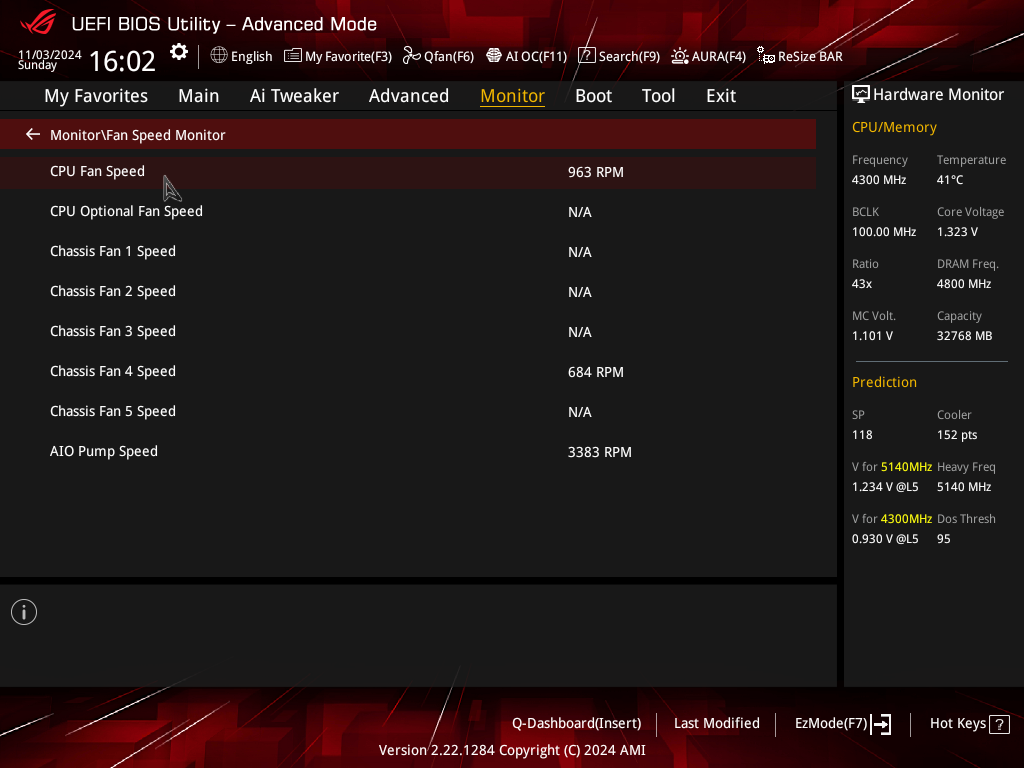

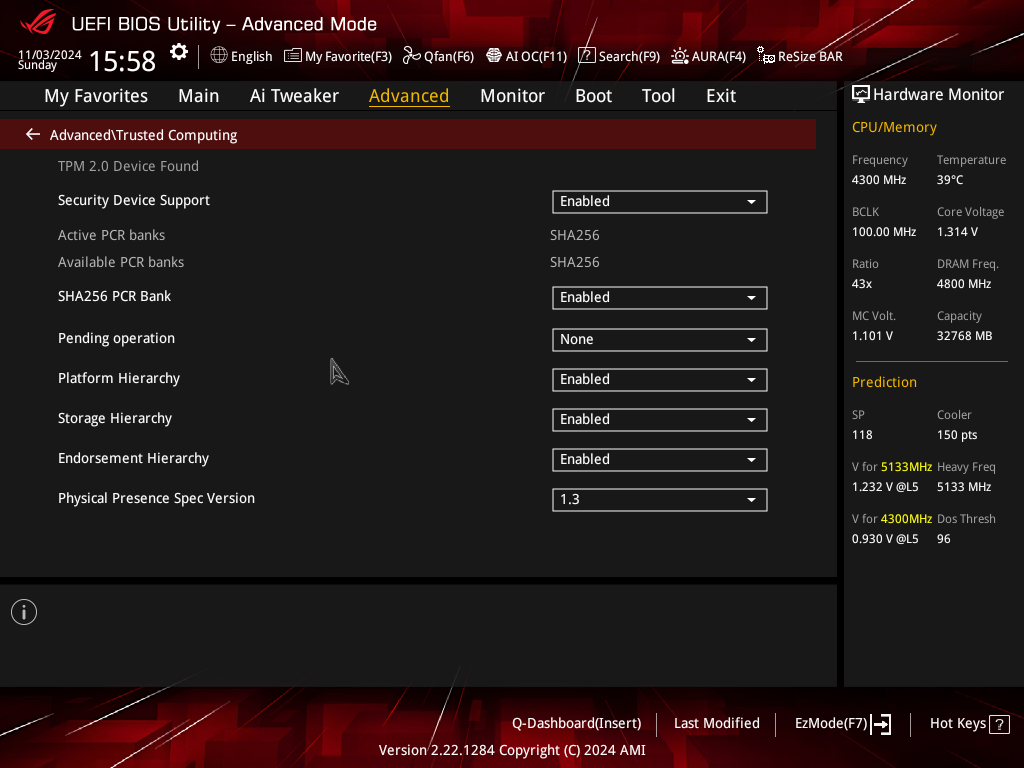

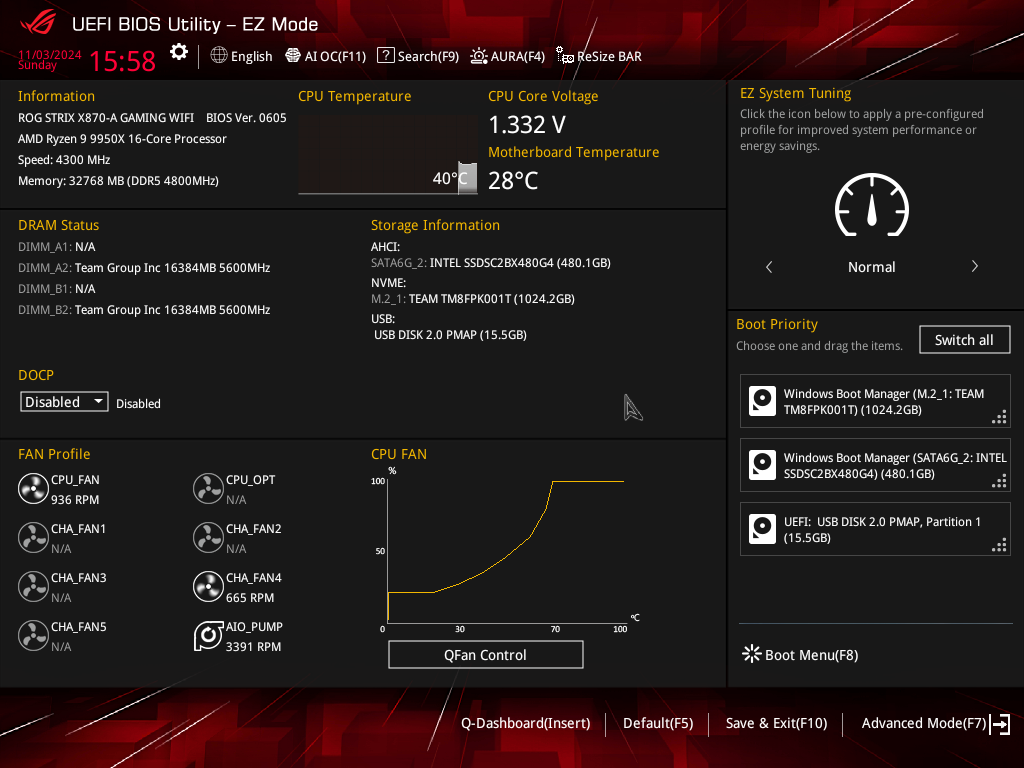

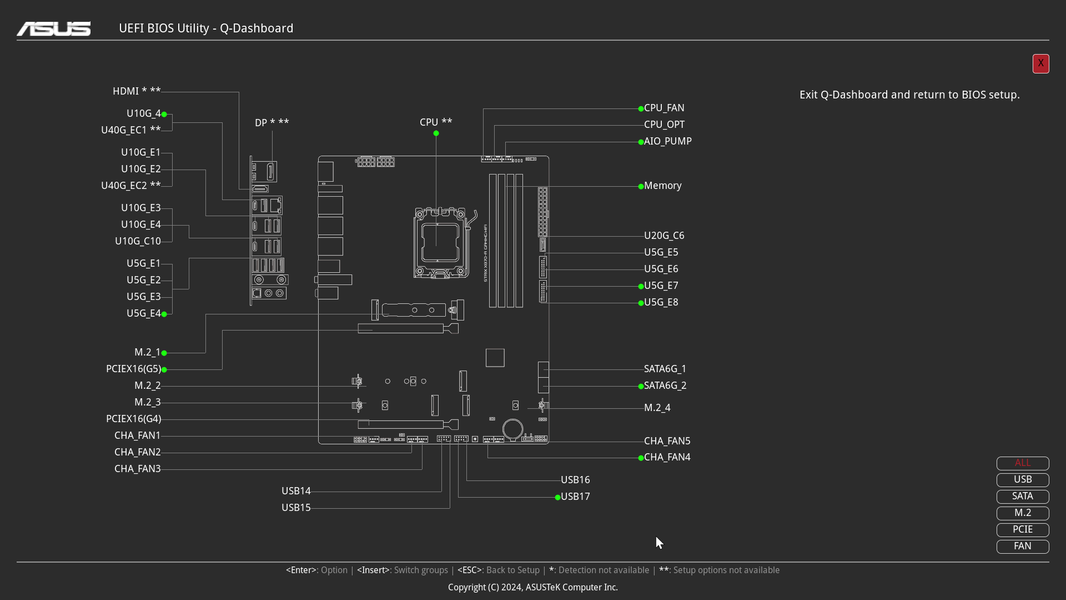

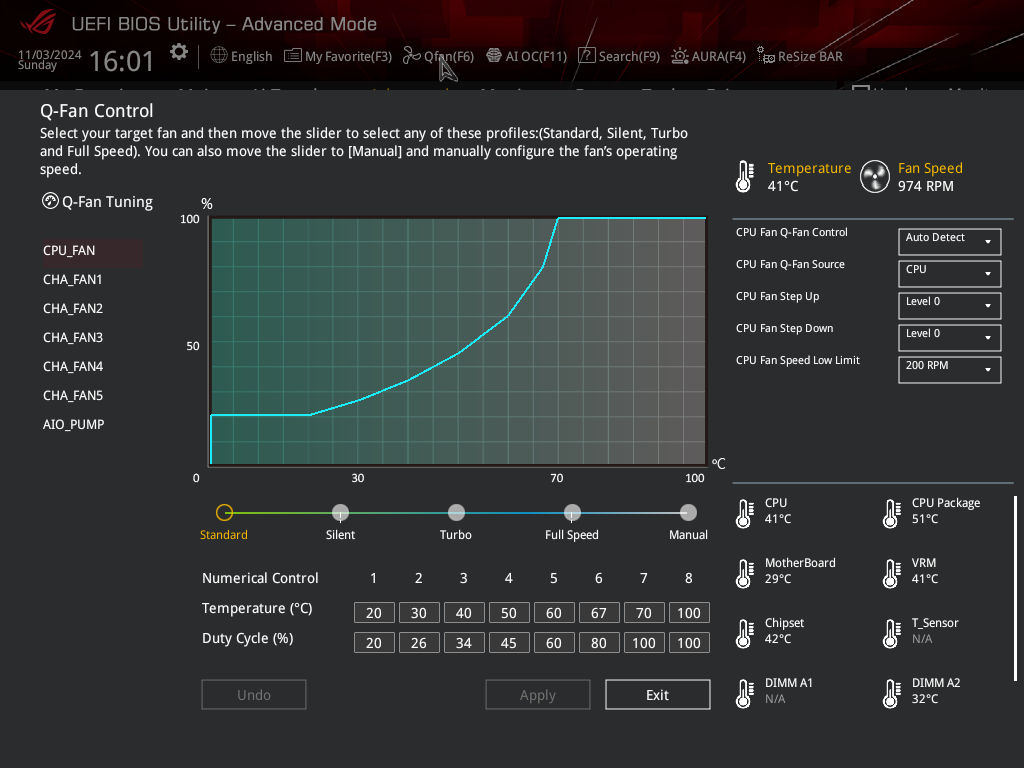

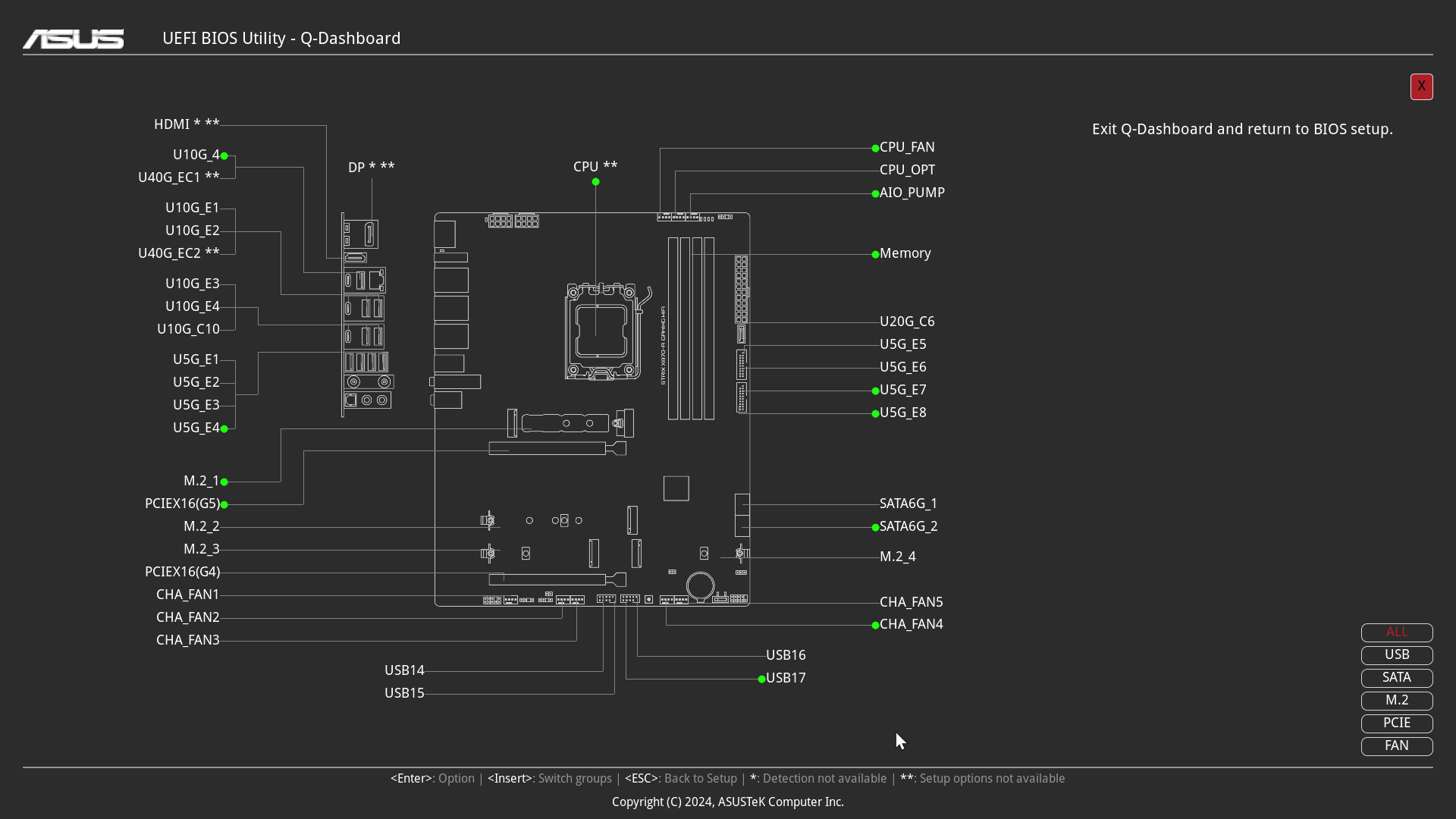

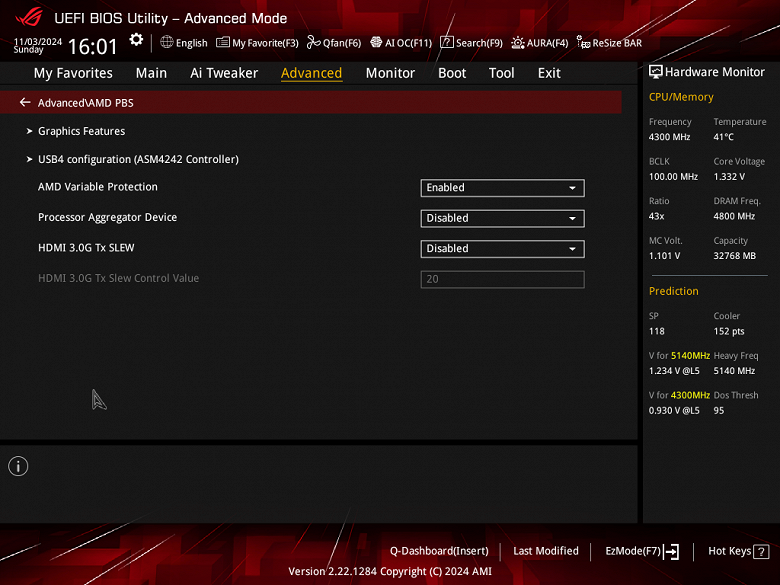

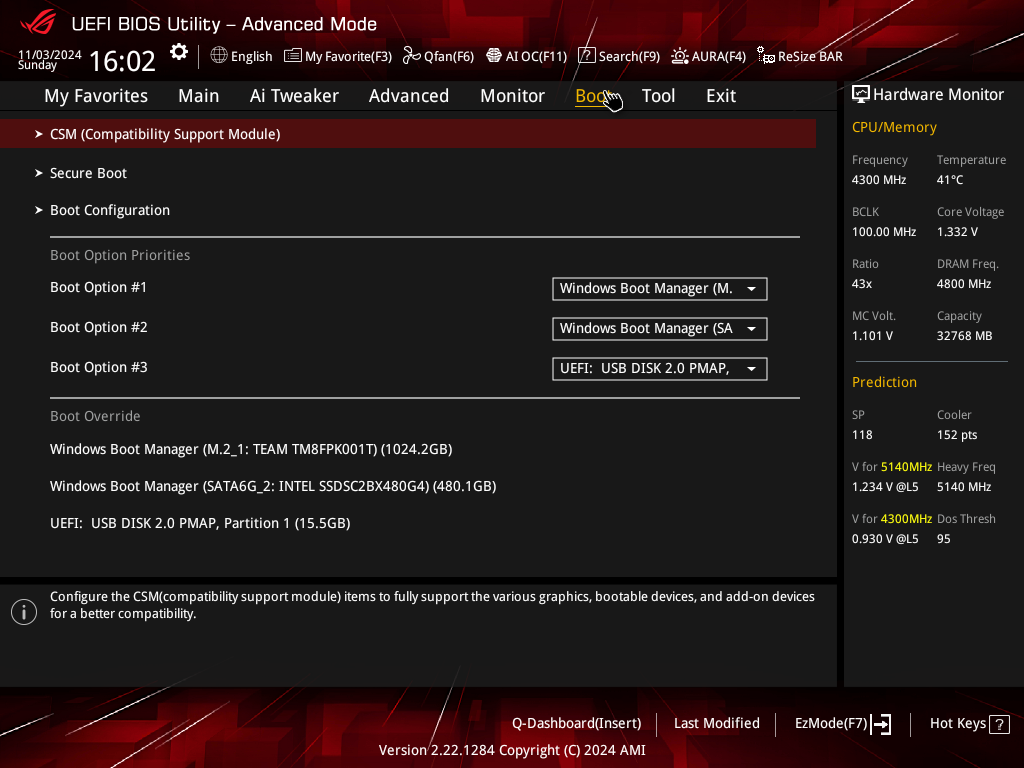

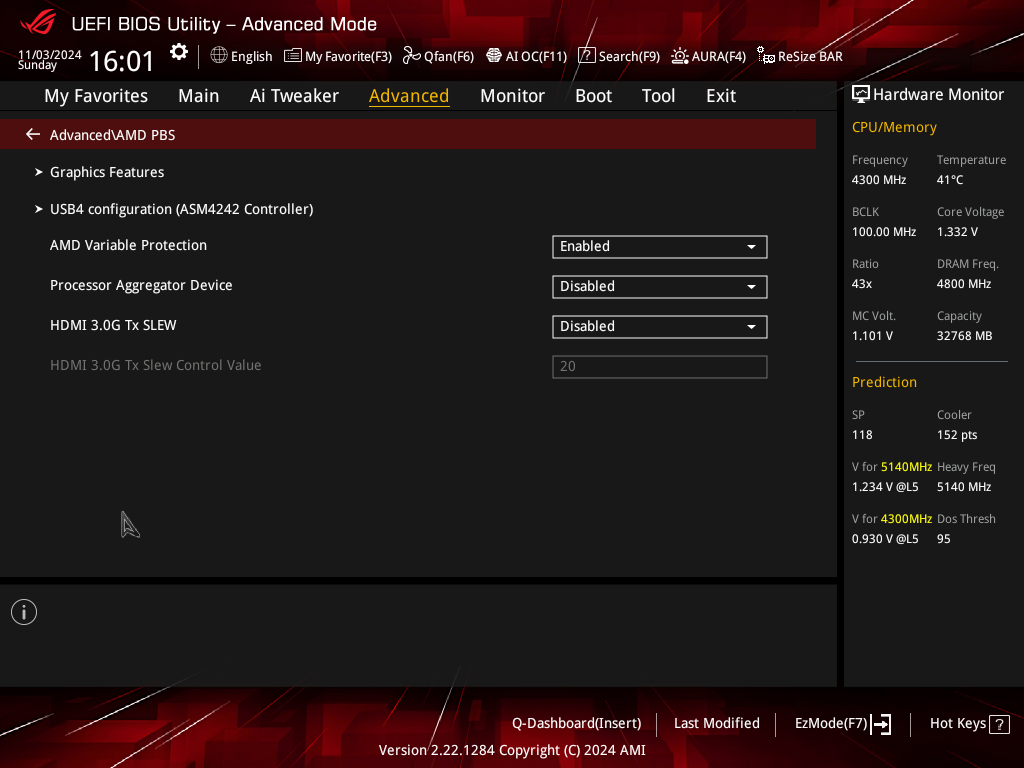

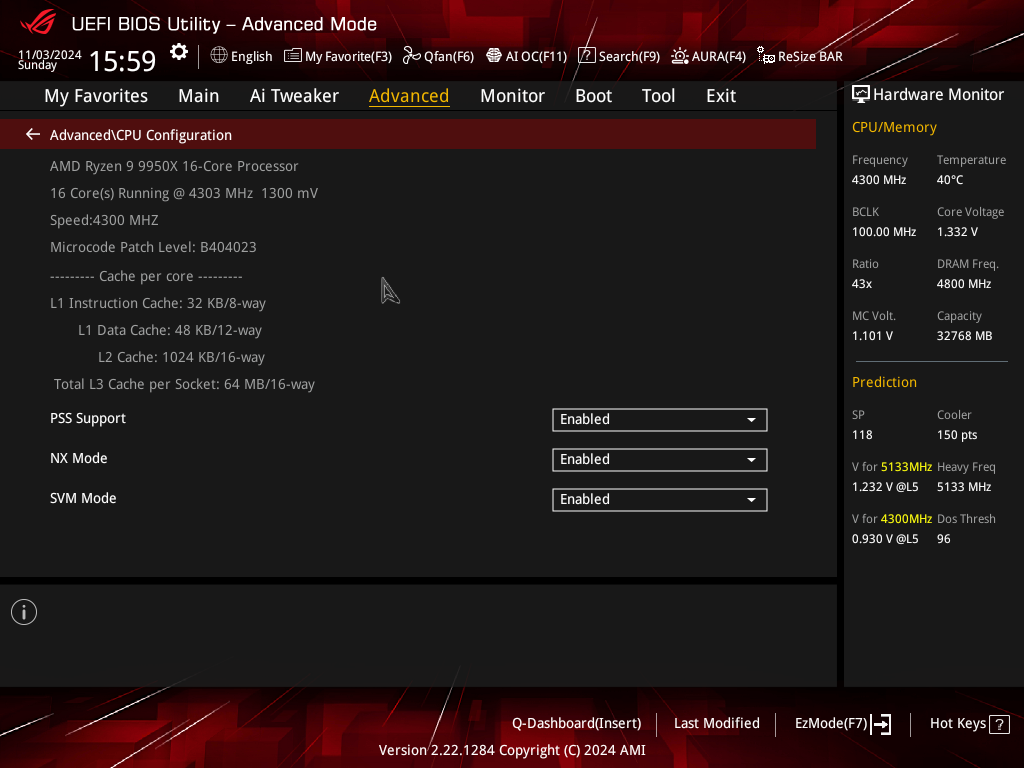

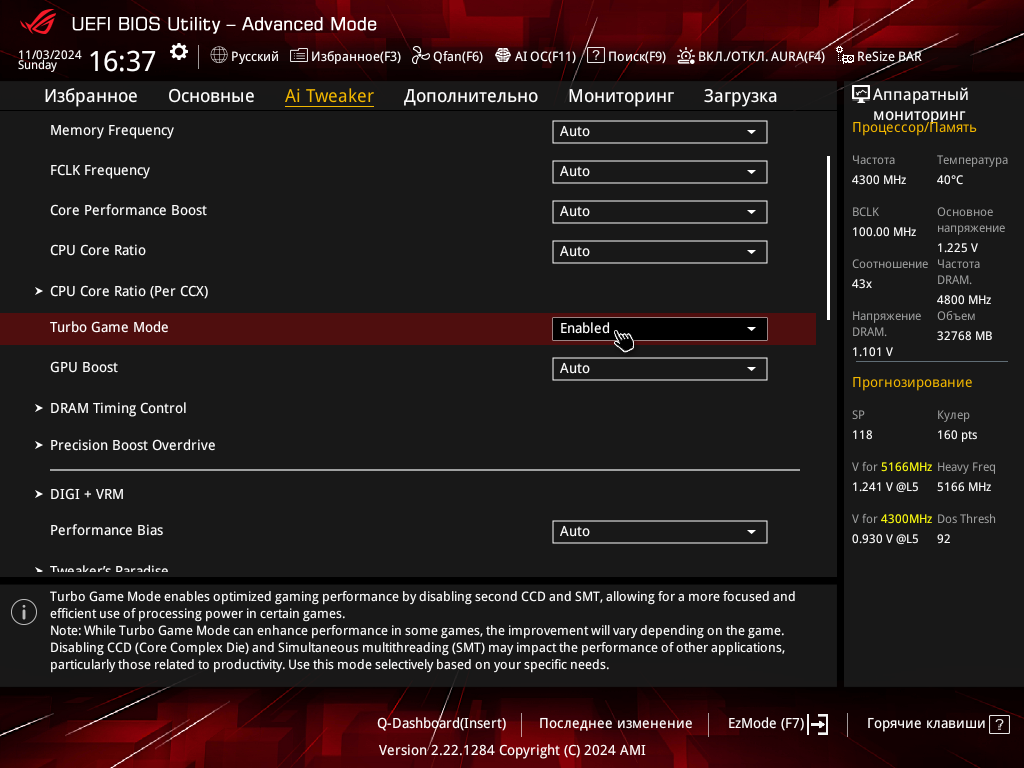

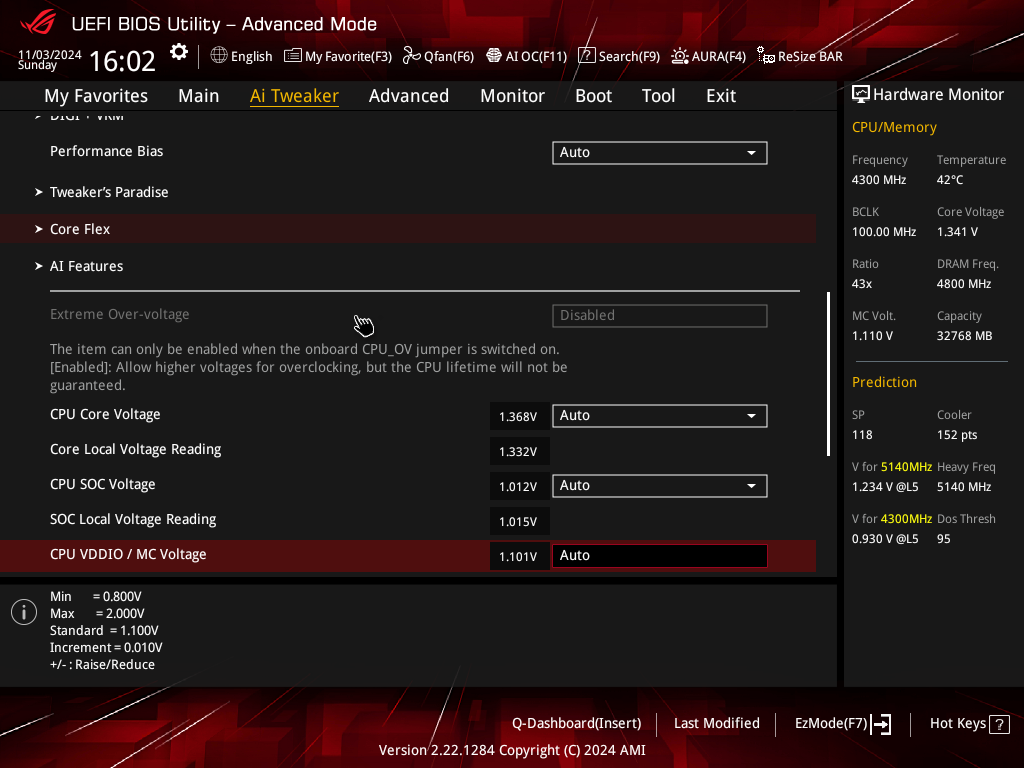

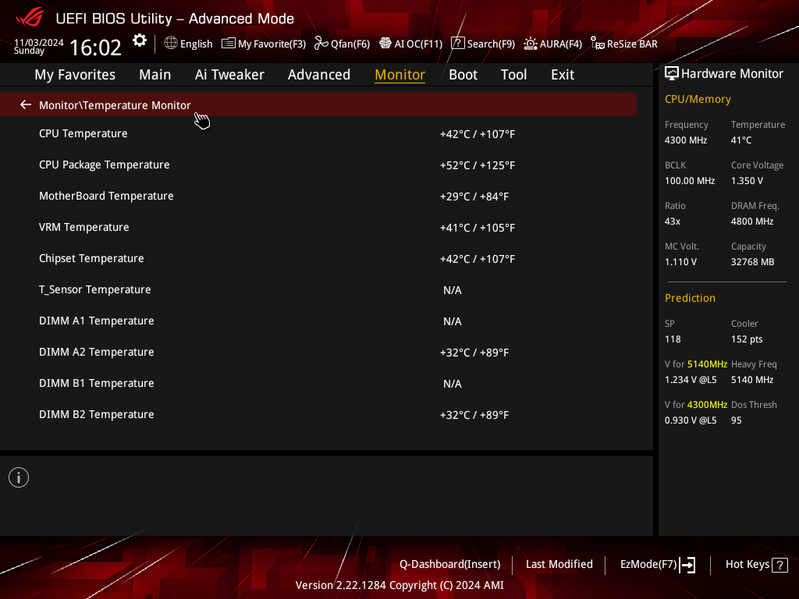

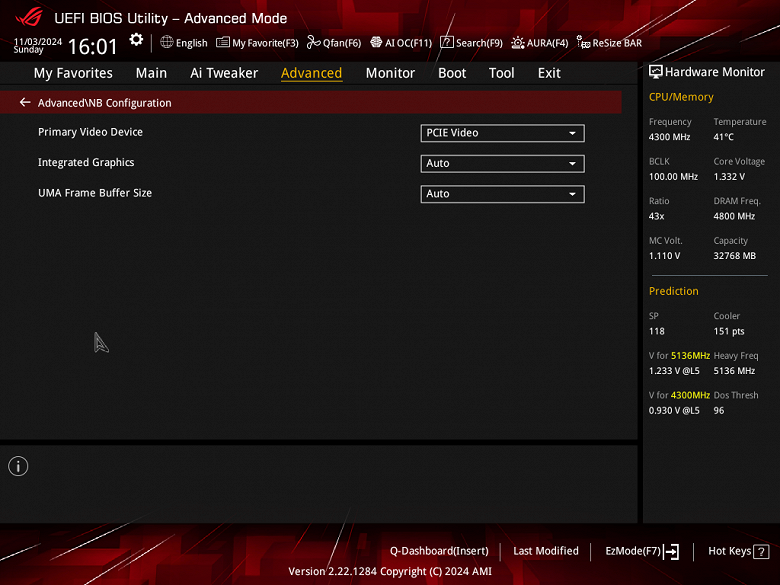

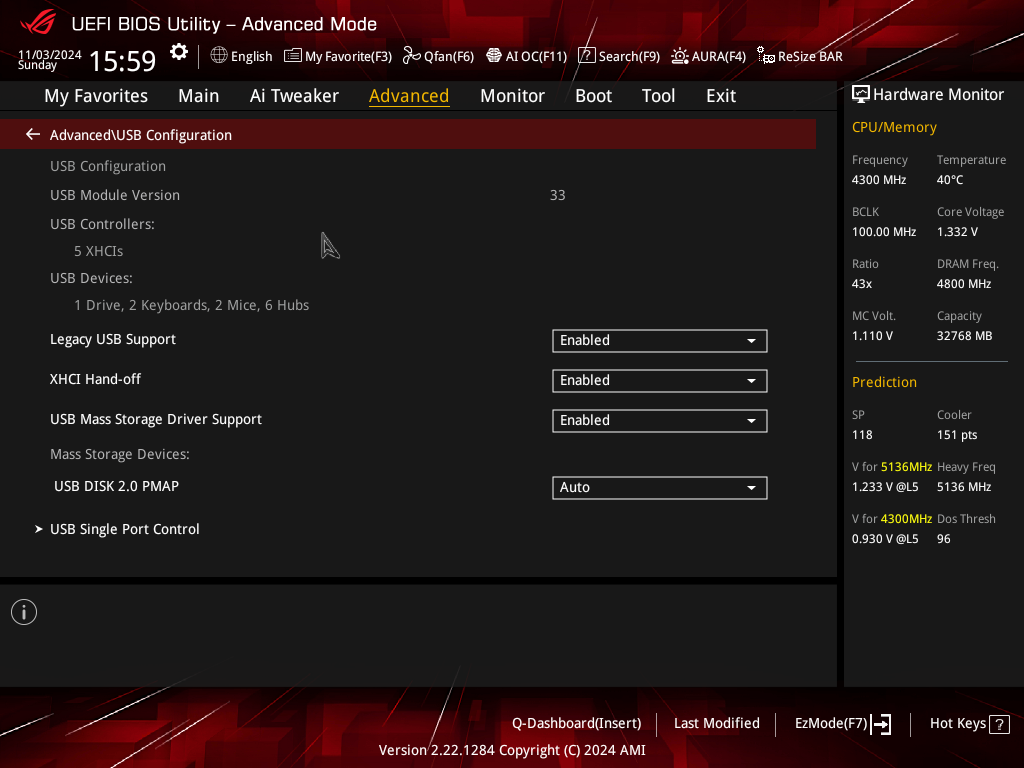

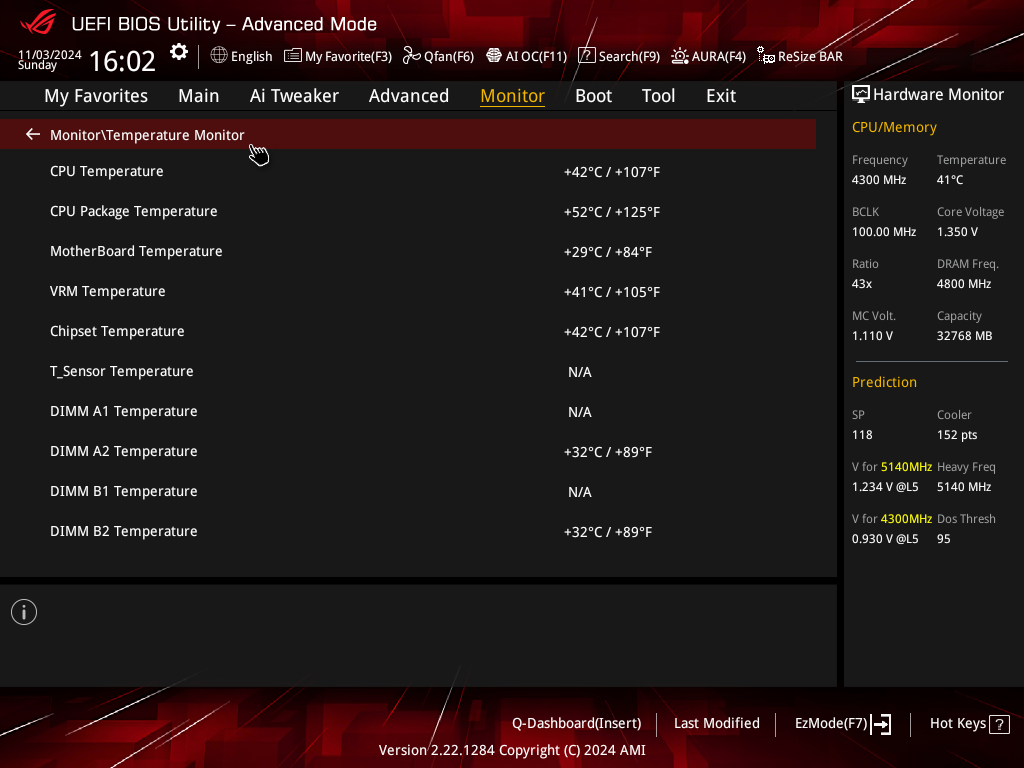

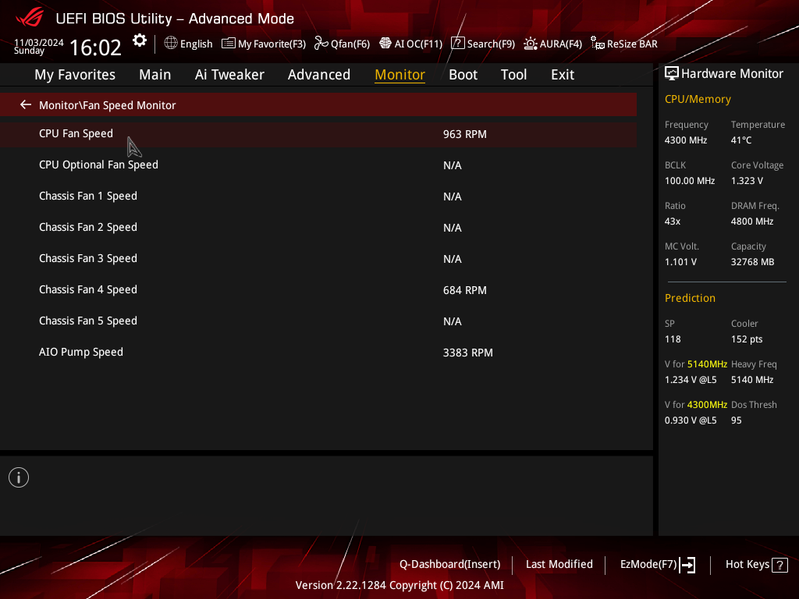

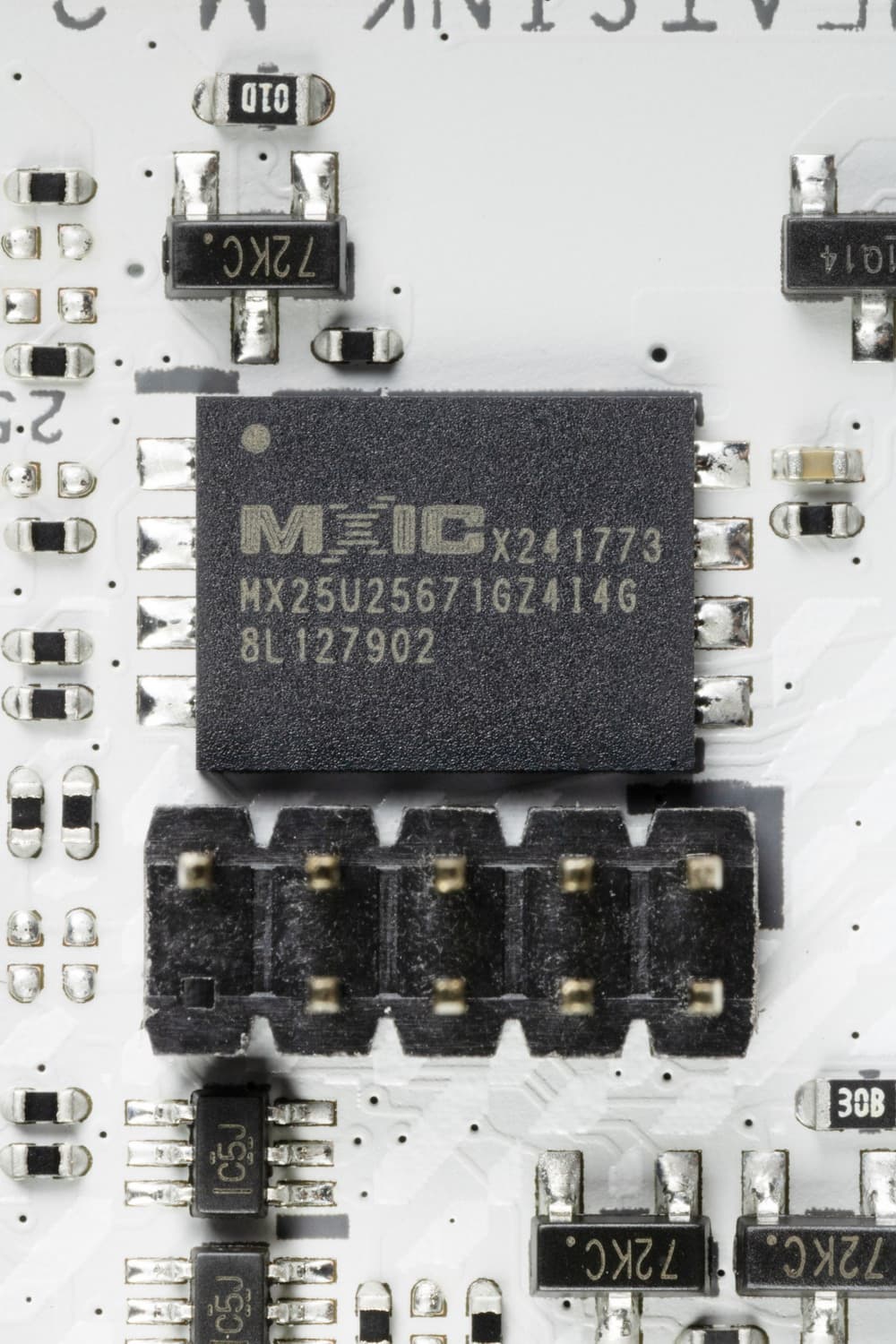

Настройки BIOS

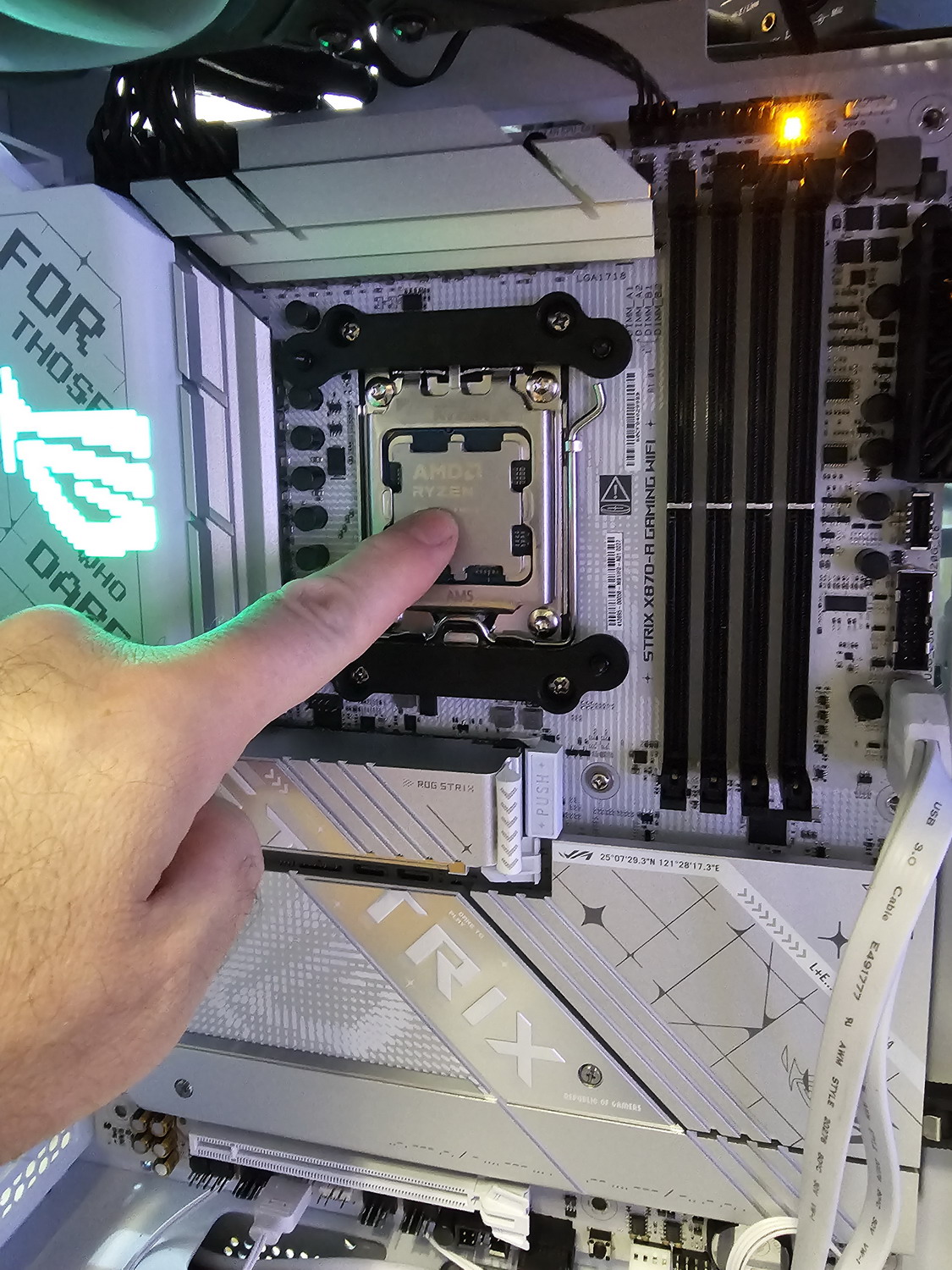

Работоспособность (и разгон)

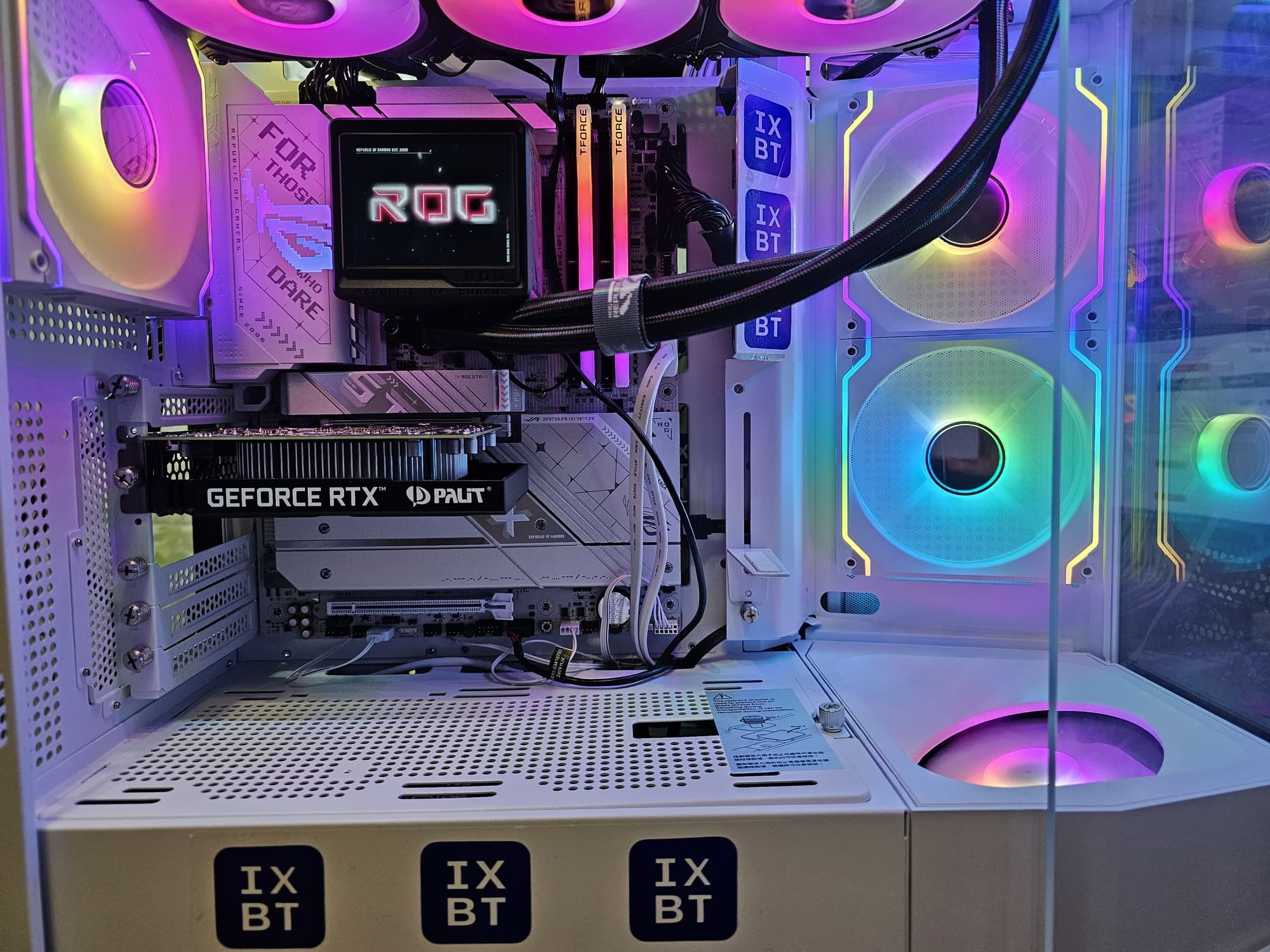

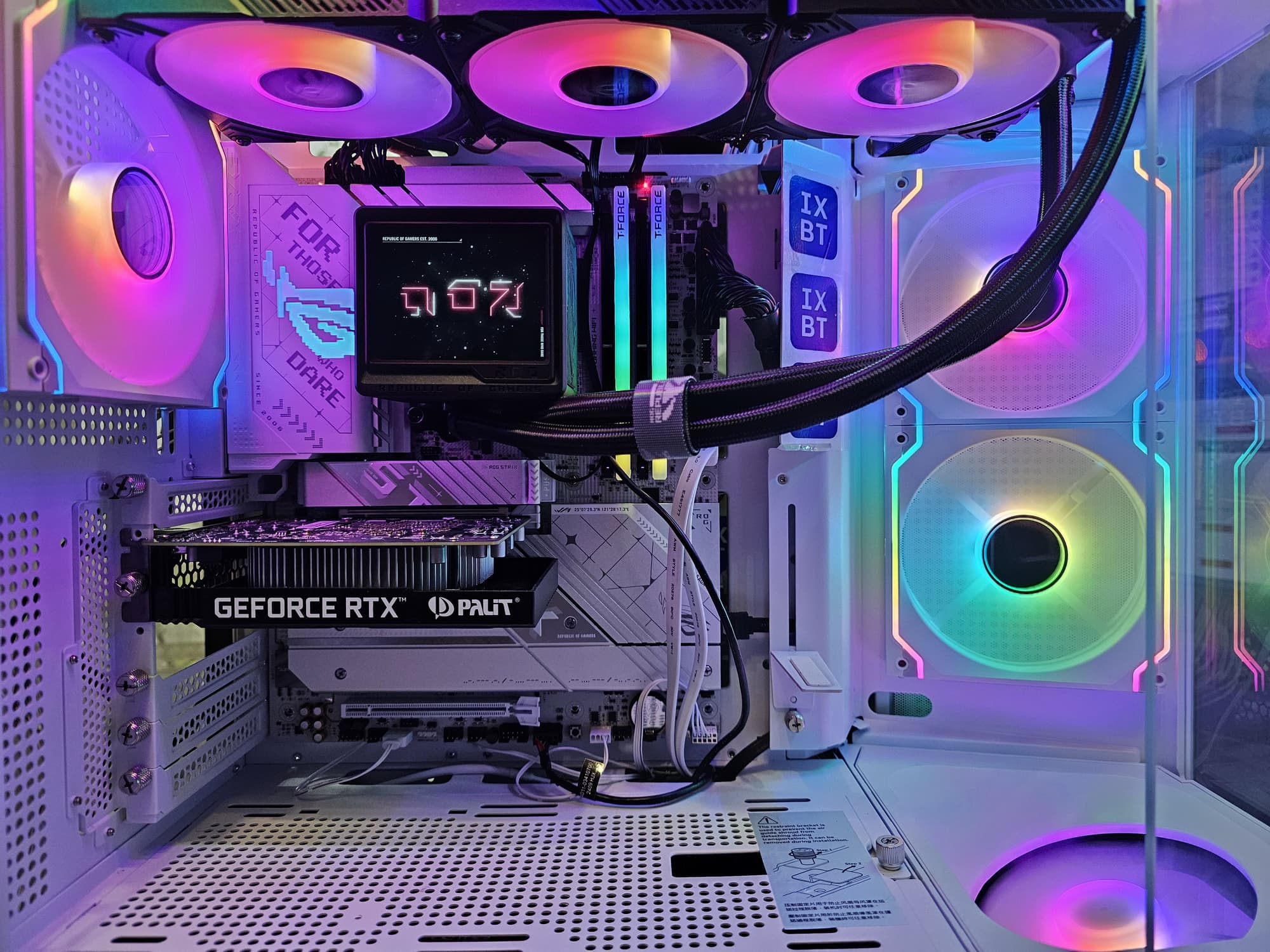

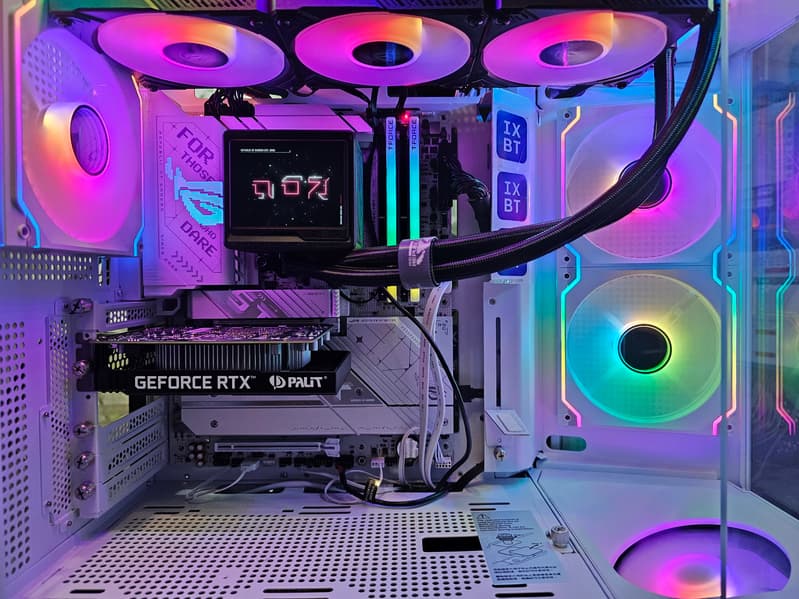

Полная конфигурация тестовой системы:
- материнская плата Asus ROG Strix X870-A Gaming WiFi;
- процессор AMD Ryzen 9 9950X 4,3 — 5,7 ГГц;
- оперативная память TeamGroup T-Force Delta RGB 32 ГБ (2×16) DDR5 5600 (CL36-46-46-84) (XMP 7600 МГц) ;
- накопитель SSD TeamGroup MP44L NVMe PCIe 4.0 1 ТБ;
- видеокарта Palit GeForce RTX 3050 StormX;
- блок питания Super Flower Leadex Platinum 2000W (2000 Вт);
- СЖО Asus ROG Ryujin III 360 ARGB Extreme;
- телевизор LG 55Nano956 (55″ 8K HDR);
- клавиатура Asus ROG Strix Scope и мышь Logitech.
Программное обеспечение:
- операционная система Windows 11 Pro, 64-битная 23H2
- AIDA 64 Extreme
- 3DMark Time Spy CPU benchmark
- 3DMark Fire Strike Physics benchmark
- 3DMark Night Raid CPU benchmark
- HWInfo64
- OCCT v.13.1.10
- Adobe Premiere CS 2019 (рендеринг видеоролика)

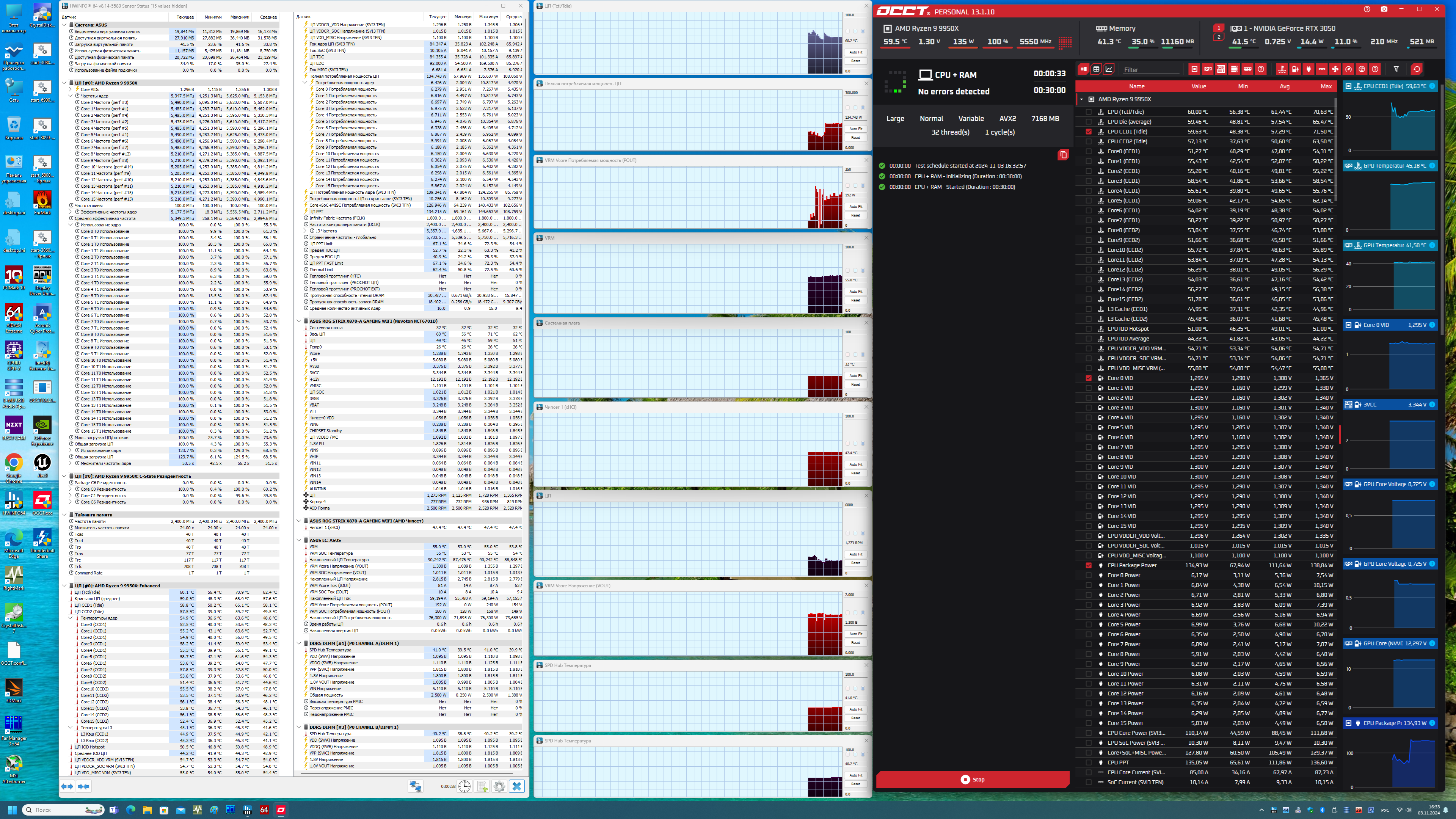

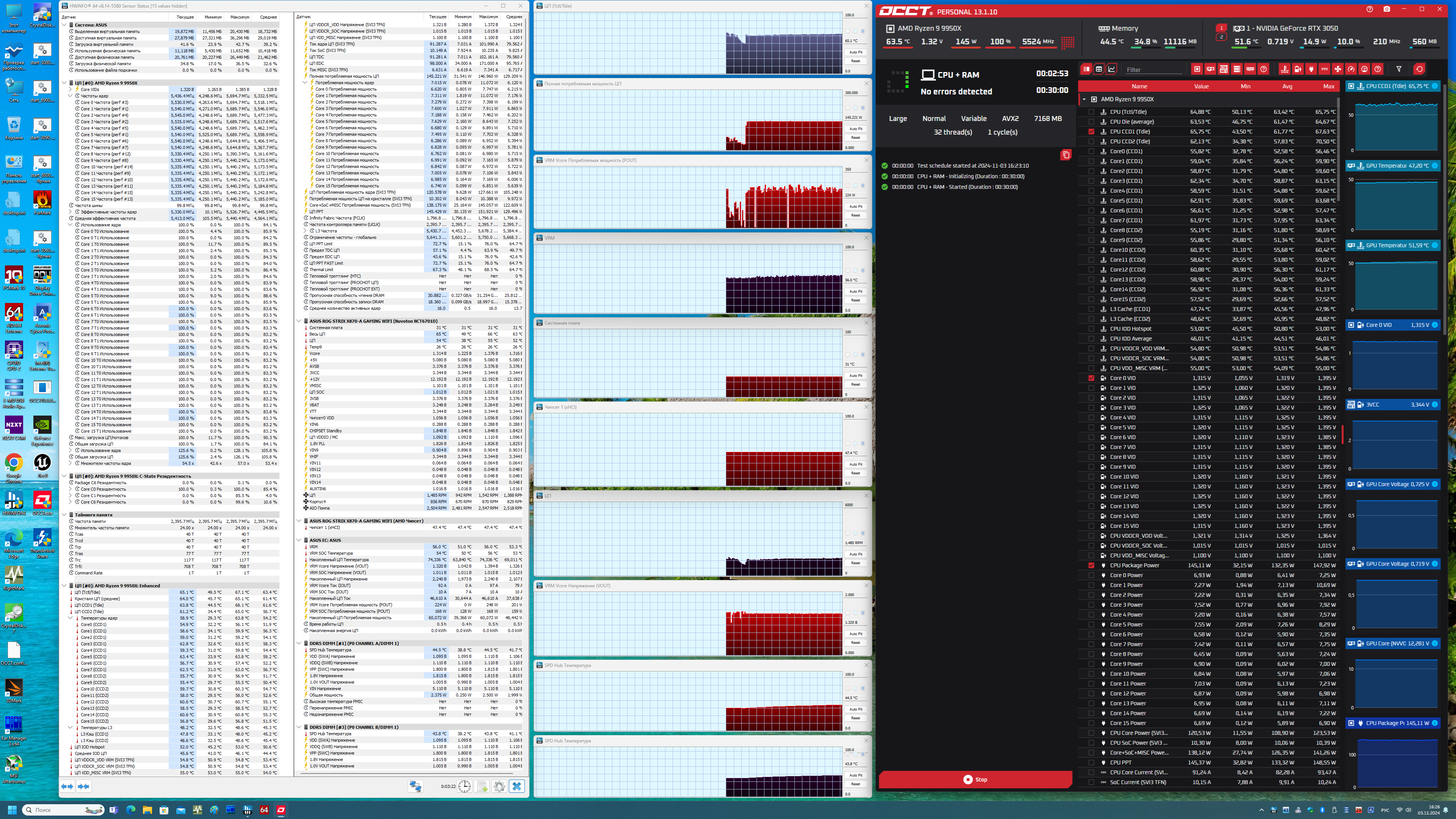

Запускаем все в режиме по умолчанию. Затем нагружаем тестами от OCCT.
В данном случае авторазгон сработал хорошо: с учетом стрессовой нагрузки на процессор (его максимальный нагрев был чуть ниже 70 градусов, а максимум потребления не превышал 150 Вт, частоты по ядрам были 5,3 – 5,5 ГГц). При этом стоит отметить, что во всех этих испытаниях мы не получили никаких нареканий на работу сопутствующих блоков, никаких перегревов или странных явлений не было.

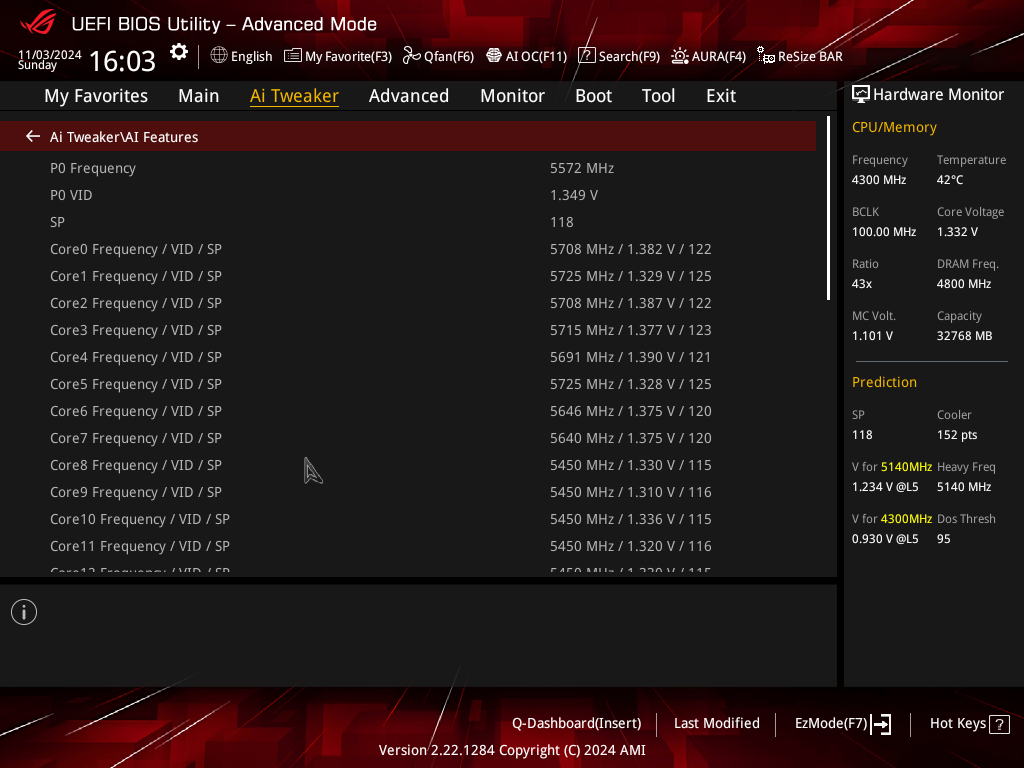

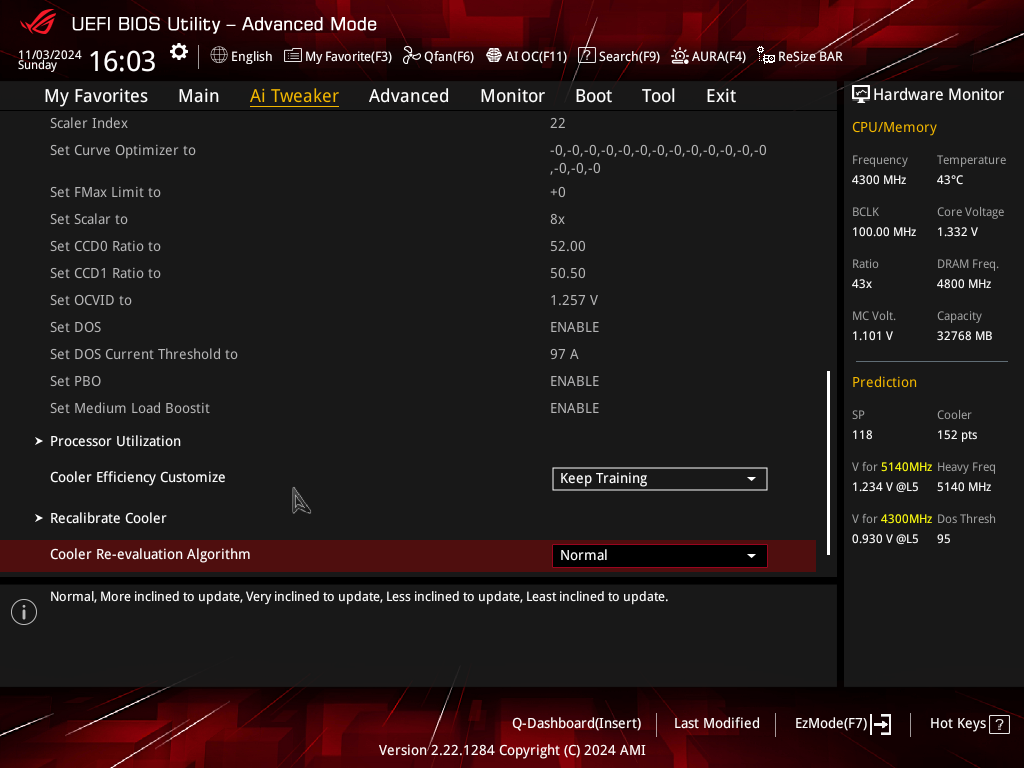

Теперь попробуем через BIOS выбрать «умный» режим работы, то есть в данном случае сама материнская плата будет решать – когда и как и на сколько повышать или понижать частоты работы? Теперь же все эти технологии нейронных сетей работают и здесь, кругом встречаются AI. То есть в UEFI уже есть некий заложенный алгоритм автоматического повышения частот работы, основанный на анализе массы ранее собранных отчетов по работе похожих конфигураций.

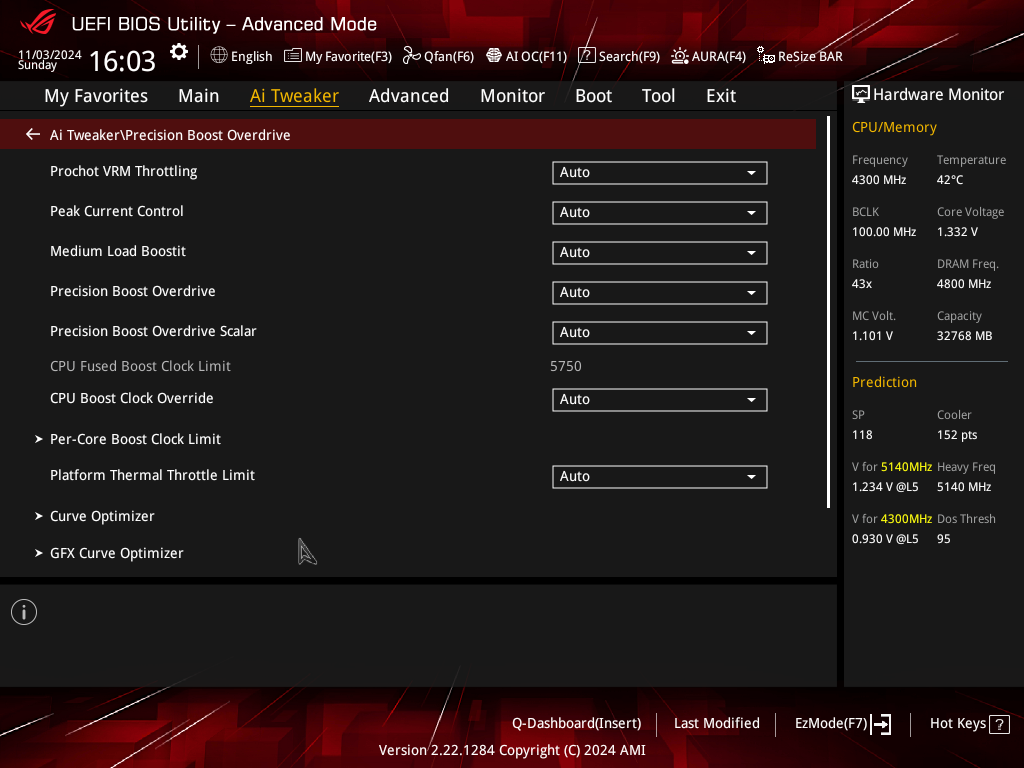

Собственно, ИИ в данном случае решил, что данная стрессовая нагрузка от OCCT не заслуживает тех показателей, что просто были заложены в BIOS (через AMD PBO), и получается как-то неэкономное расходование ресурсов. Поэтому ИИ стал менять частоты работы (амплитуда их изменений выросла), в результате чего потребление в целом уменьшилось (как и нагрев).
Разумеется, я проверил как включение такого режима AI в BIOS сказалось на производительности, и выяснилось, что никак. Но при этом, мы видим, что ИИ оказался прав: зачем больше потреблять, выполняя одну и ту же работу с одинаковой скоростью?
Выводы
Материнская плата Asus ROG Strix X870-A Gaming WiFi основана на современном чипсете AMD X870 и позиционируется для работы с флагманскими процессорами AMD платформы AM5. Это решение для игровых ПК высокого уровня.
У Asus ROG Strix X870-A Gaming WiFi имеется 21 порт USB разных видов, включая 2 самых современных USB4 (40 Гбит/с), 6 портов USB 3.2 Gen2, а также один USB 3.2 Gen2×2 в виде внутреннего Type-C. Плата предлагает слот PCIe х16, который получает от процессора 16 линий PCIe 5.0 (и делит их со вторым слотом M.2, подключенным к процессору), также имеется слот такого же формата PCIe x16, но соединенный с чипсетом 4 линиями PCIe 4.0 (он также делит ресурсы с одним из слотов M.2). Всего у платы 4 слота M.2: два из них подключены напрямую к процессору линиями PCIe 5.0, два других подключены к чипсету X870E линиями PCIe 4.0. Также в арсенале платы есть 2 порта SATA и 8 разъемов для вентиляторов. Система питания процессора очень мощная, она способна обеспечить работу любых совместимых процессоров с приличным запасом на разгон. Плата имеет грамотную систему охлаждения каждого потенциально греющегося элемента, включая накопители в слотах M.2.
Сетевые возможности включают проводной контроллер 2,5 Гбит/с и беспроводной Wi-Fi 7 + Bluetooth 5.4. Поддержка USB4 позволяет передавать данные на скорости до 40 Гбит/с и выводить изображение на монитор или телевизор через порт USB Type-C. В числе плюсов Asus ROG Strix X870-A Gaming WiFi можно упомянуть возможности для подключения дополнительных ARGB-устройств.
Стоит отметить белый цвет платы (с черными разъемами и коннекторами), благодаря чему она отлично подойдет для сборки ПК в белых тонах.
Как топовое игровое решение рассмотренная плата предлагает несколько аппаратных возможностей для любителей разгона, а в BIOS Setup имеется множество настроек для разгона.
В заключение еще раз напомним, что в новом поколении чипсетов AMD только X870E является топовым и поддерживает такой же набор линий PCIe и портов, как его предшественник X670E, плюс 2 порта USB4. Похожий по названию X870 — это, по сути, B650E + USB4, а вовсе не модификация X670 (тот отличается от X870E отсутствием поддержки PCIe 5.0 и USB4).
