Всю детальную информацию о семействах процессоров можно найти в нашем разделе по ним. Там уже есть и материал о флагмане последнего поколения Intel Core Ultra 200-й серии.
Снова посмотрим на таблицу сравнения 4х последних поколений системных чипсетов серии Z.
| Особенности | Z890 | Z790 | Z690 | Z590 |
|---|---|---|---|---|
| Совместимость с процессорами Intel | Core Ultra 2xx | Core 14/13/12 | Core 14/13/12 | Core 11/10 |
| Версия PCIe (процессор) | 4.0 & 5.0 | 4.0 & 5.0 | 4.0 & 5.0 | 3.0 (10 Gen) or 4.0 (11 Gen) |
| Количество линий PCIe (процессор) | 20 версии 5.0 & 4 версии 4.0 = 24 | 16 версии 5.0 & 4 версии 4.0 = 20 | 16 версии 5.0 & 4 версии 4.0 = 20 | 16 (10 Gen) or 20 (11 Gen) |
| Версия PCIe (чипсет) | 4.0 | 3.0 & 4.0 | 3.0 & 4.0 | 3.0 |
| Количество линий PCIe/SATA (чипсет) | 24 версии 4.0 & 8 SATA = 32 | 20 версии 4.0 & 8 версии 3.0 или 8 SATA = 28 | 12 версии 4.0 & 16 версии 3.0 или 8 SATA = 28 | 18 версии 3.0 или 6 SATA = 18 |
| Количество портов SATA 6.0 Gb/s до | 8 | 8 | 8 | 6 |
| Версия DMI | 4.0 | 4.0 | 4.0 | 3.0 |
| Количество линий DMI | x8 | x8 | x8 | x8 |
| Поколение ОЗУ | DDR5 | DDR4 & DDR5 | DDR4 & DDR5 | DDR4 |
| Количество каналов ОЗУ | 2 | 2 | 2 | 2 |
| Максимальное количество слотов ОЗУ | 4 | 4 | 4 | 4 |
| Максимальный объем ОЗУ | 256 ГБ | 256 ГБ DDR5/128 ГБ DDR4 | 256 ГБ DDR5/128 ГБ DDR4 | 128 ГБ |
| Порты USB4 (40Gbps)(процессор) до | 2 | - | - | - |
| Порты USB 3.2 Gen 2x2 (20Gbps) до | 5 | 5 | 4 | 3 |
| Порты USB 3.2 Gen 2x1 (10Gbps) до | 10 | 10 | 10 | 10 |
| Порты USB 3.2 Gen 1x1 (5Gbps) до | 10 | 10 | 10 | 10 |
| Порты USB 2.0 до | 14 | 14 | 14 | 14 |
| Встроенная поддержка Wi-Fi | Wi-Fi 7 | Wi-Fi 7 | Wi-Fi 6E | Wi-Fi 6 |
Отметим, что у Z790 порты SATA входят в общее количество линий PCIe (в сумме 28), а у Z890 – 24 линии PCIe 4.0 плюс максимально 8 линий SATA, то есть в сумме чипсет Z890 обладает по сути 32 линиями PCIe, однако 8 линий на порты SATA переконфигурировать под иное использование нельзя (когда как у Z790 просто было 8 линий PCIe 3.0, и они могли расходоваться до 8 портов SATA).
Процессоры Core Ultra обладают в сумме 24 линиями PCIe (из них 20 – версии 5.0, а 4 – версии 4.0), еще имеется и встроенный контроллер Thunderbolt 4, который по сути нам дает 2 порта USB4 (до 40 Гб/с каждый).
В сумме новая платформа LGA1851 (процессор + Z890) дает нам прибавку 8 линий PCIe (относительно платформы LGA1700).
Третьей материнской платой на новом чипсете Z890 и с новым процессорным сокетом LGA1851, попавшей к нам в лабораторию, стал продукт компании Asus, а именно Asus ROG Maximus Z890 Hero. Эта матплата относится к топовому суббренду ROG, причем входит во флагманскую серию Maximus, поэтому перед нами почти флагман (мы помним, что самая-самая в этой линейке — материнка c суффиксом Extreme, а Hero — на ступень ниже).

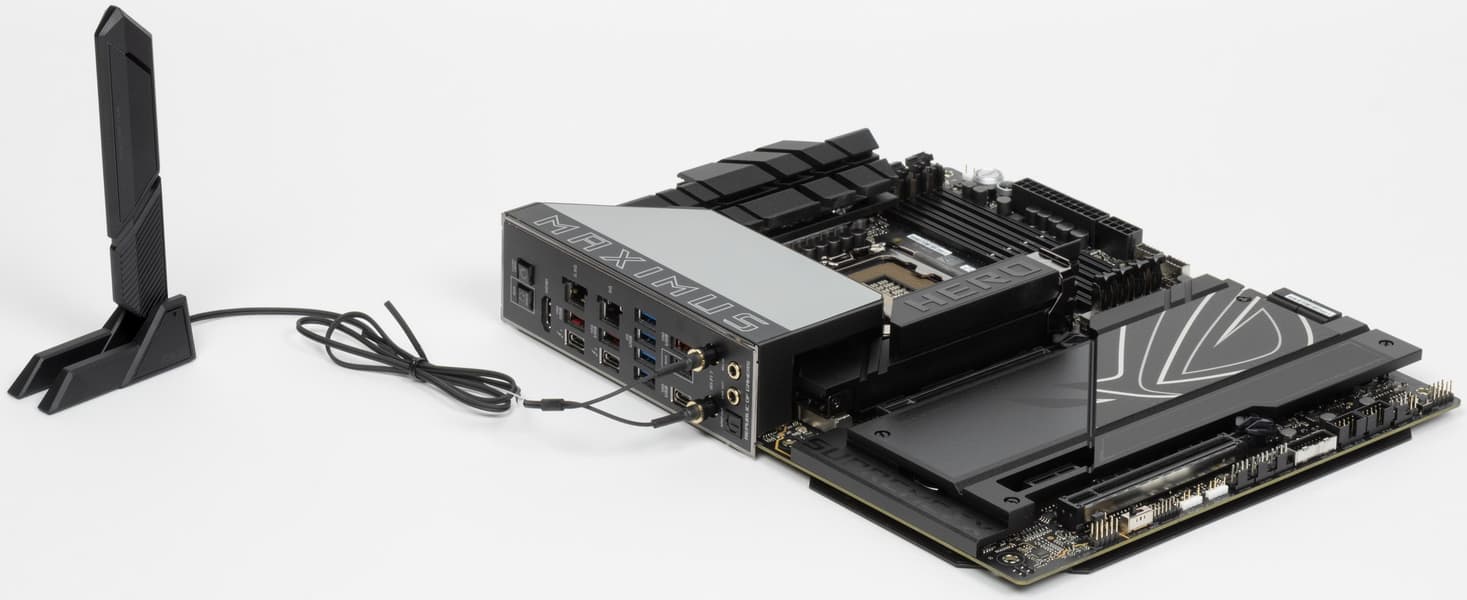

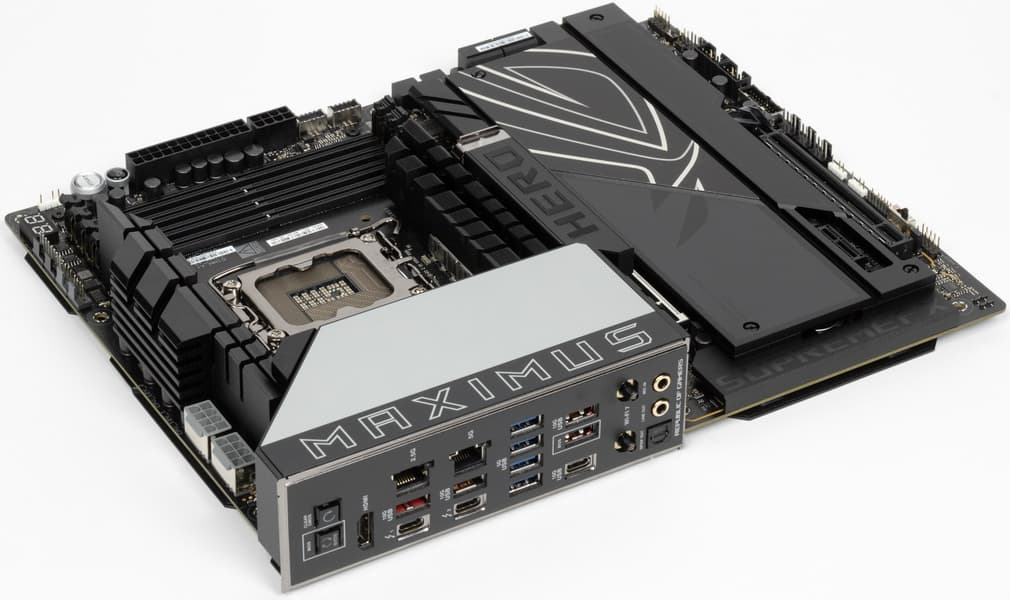

Asus ROG Maximus Z890 Hero поставляется в традиционной коробке фирменного черно-красного дизайна серии ROG. Комплект размещен под платой в отдельных отсеках.

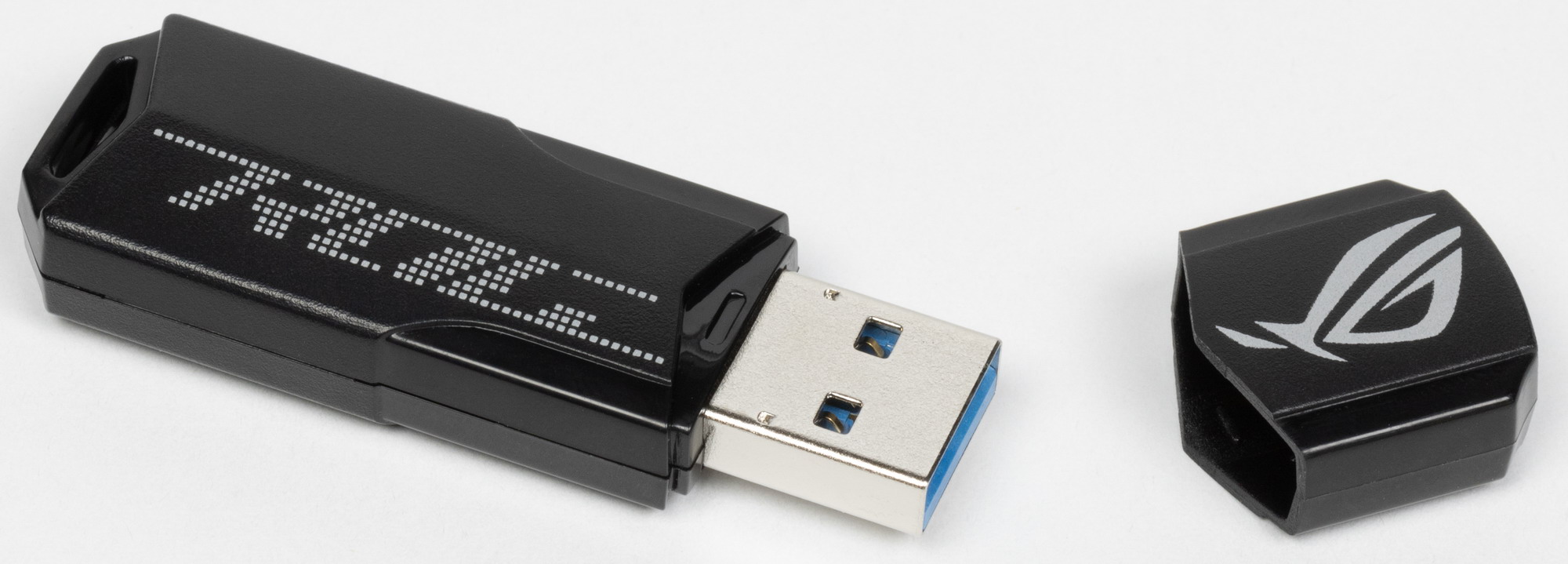

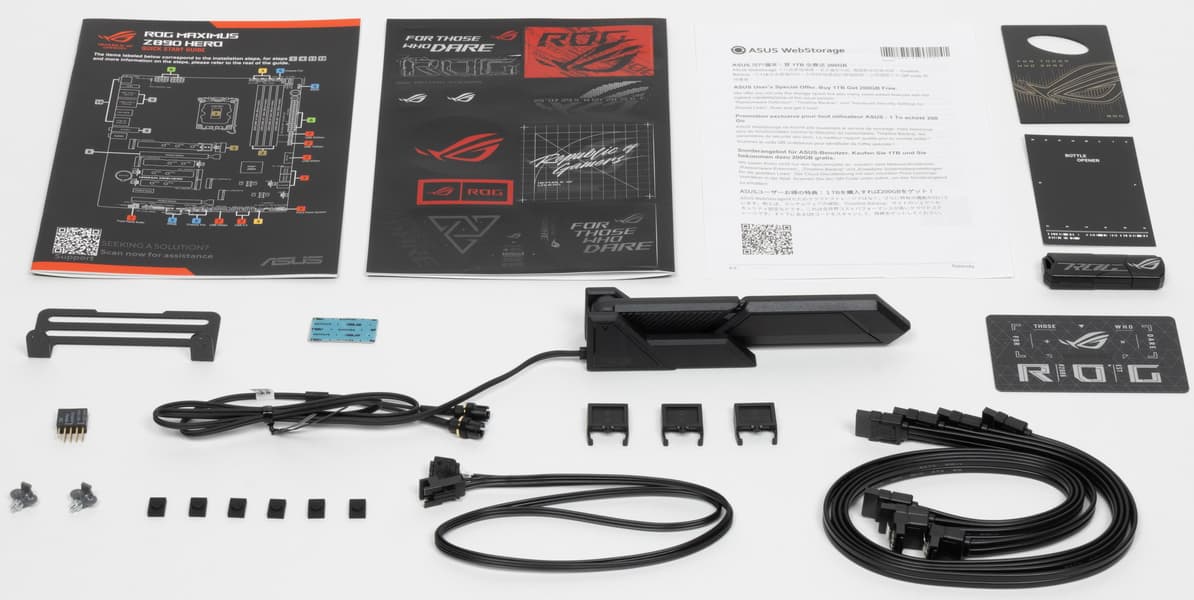

Надо отметить, что комплект поставки весьма приятный: кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются антенна встроенного Wi-Fi-модуля, фирменный адаптер для передней панели, бонусные стикеры, запасные держатели накопителей в слотах M.2, адаптер для подключения внешней подсветки, держатель дополнительного вентилятора для охлаждения модулей памяти (сам вентилятор приобретается отдельно), членская карточка клуба ROG, сувенирная открывалка бутылок и накопитель типа Flash-drive с ПО.
Несмотра на то, что ПО поставляется, все равно последние версии надо скачивать с вебсайта производителя).

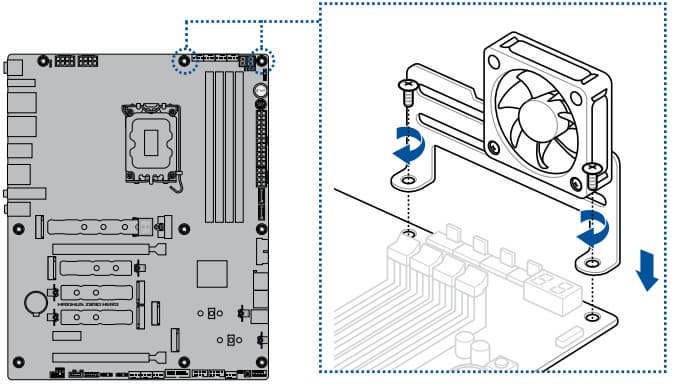

Пластина DDR5 Fan Holder поддерживает 40-60 мм вентиляторы для охлаждения ОЗУ. Карточка ROG – это типа благодарность за приобретение.
Ну и такого же рода благодарностью является сувенирная открывалка бутылок.

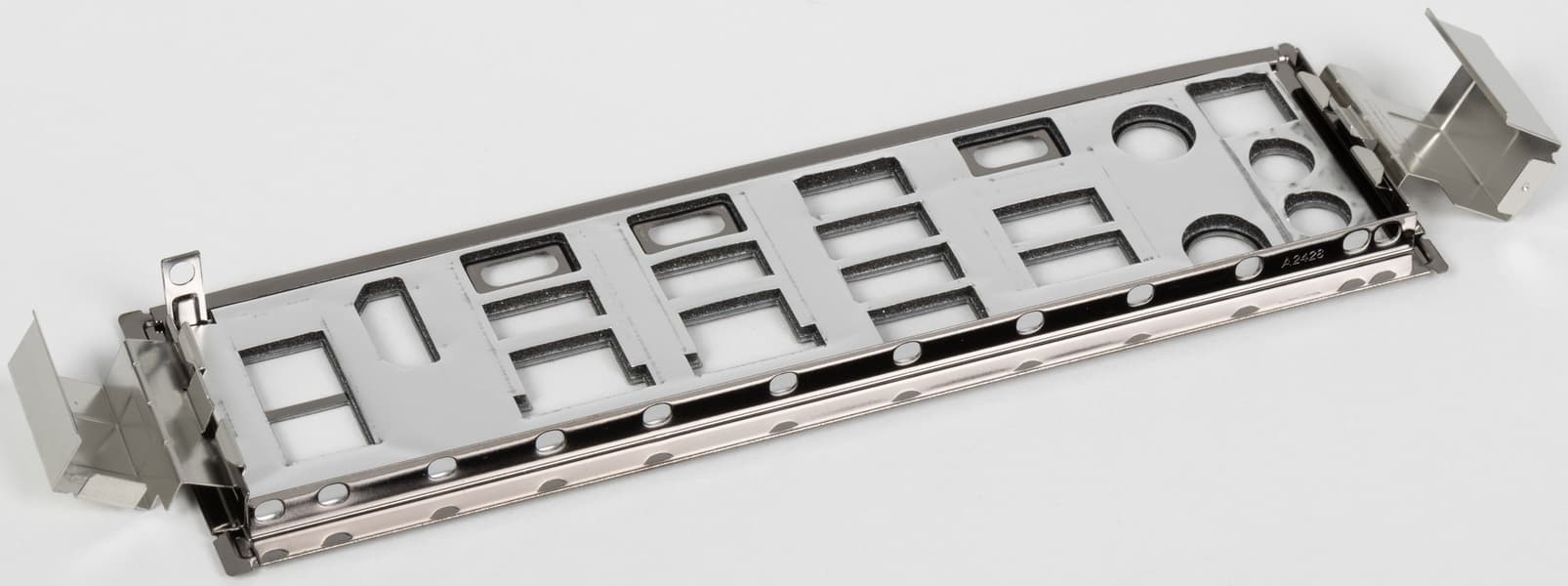

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.
Форм-фактор

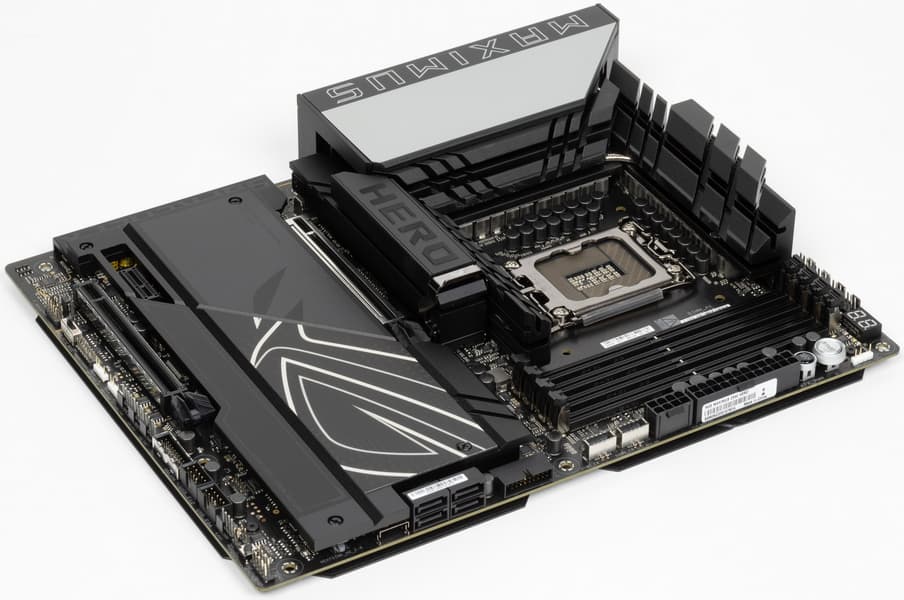

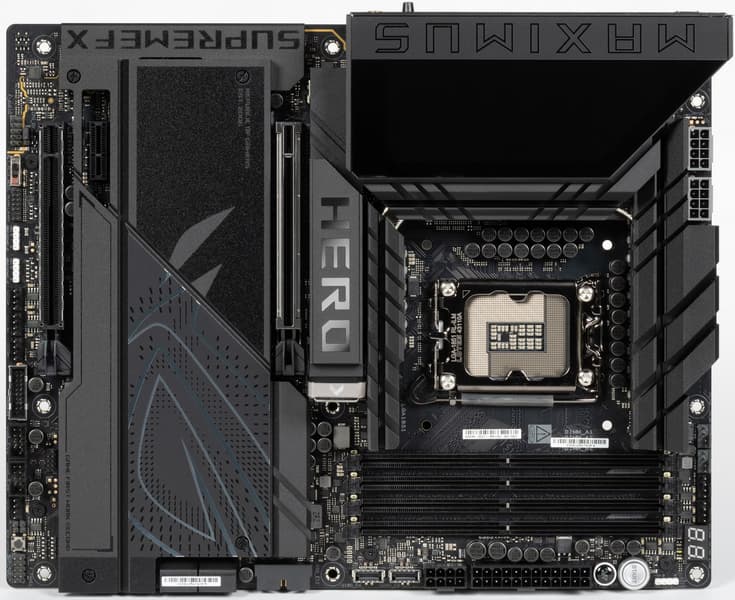

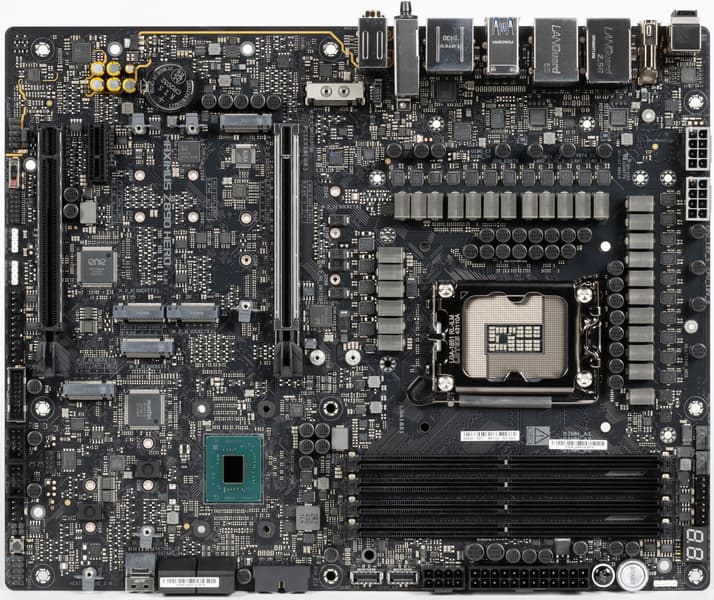

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus ROG Maximus Z890 Hero имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус. Однако следует иметь в виду, что одно из девяти монтажных отверстий перекрыто радиатором для слота M.2.
На оборотной стороне расположены традиционные некоторые электронные логические элементы, а также ряд контроллеров. Текстолит обработан неплохо: во всех точках пайки срезаны острые концы. Имеется защитная пластина (бэкплейт).
Если у вас корпус не со сменными стойками под установку материнской платы, а с возвышениями (полученными от прессовки), то, скорее всего, установить данную матплату в такой корпус не получится: у бэкплейта отверстия под крепление к корпусу недостаточно широки.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.

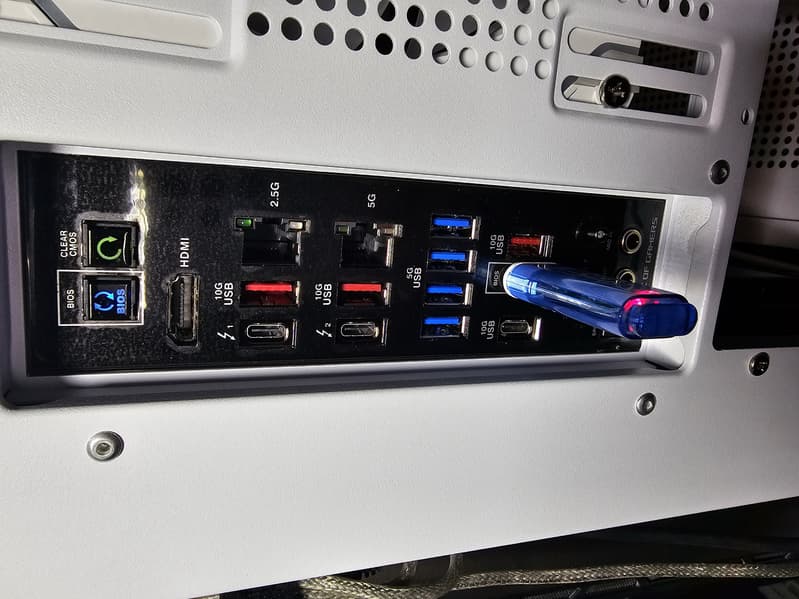

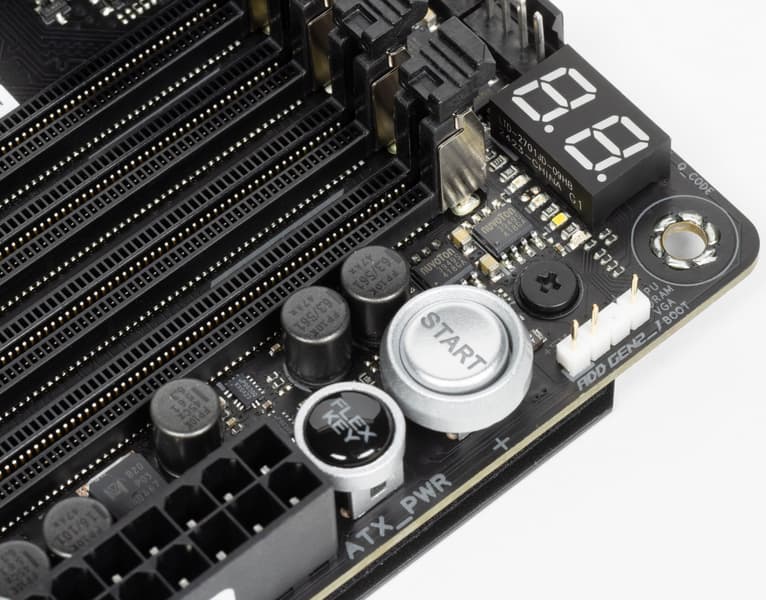

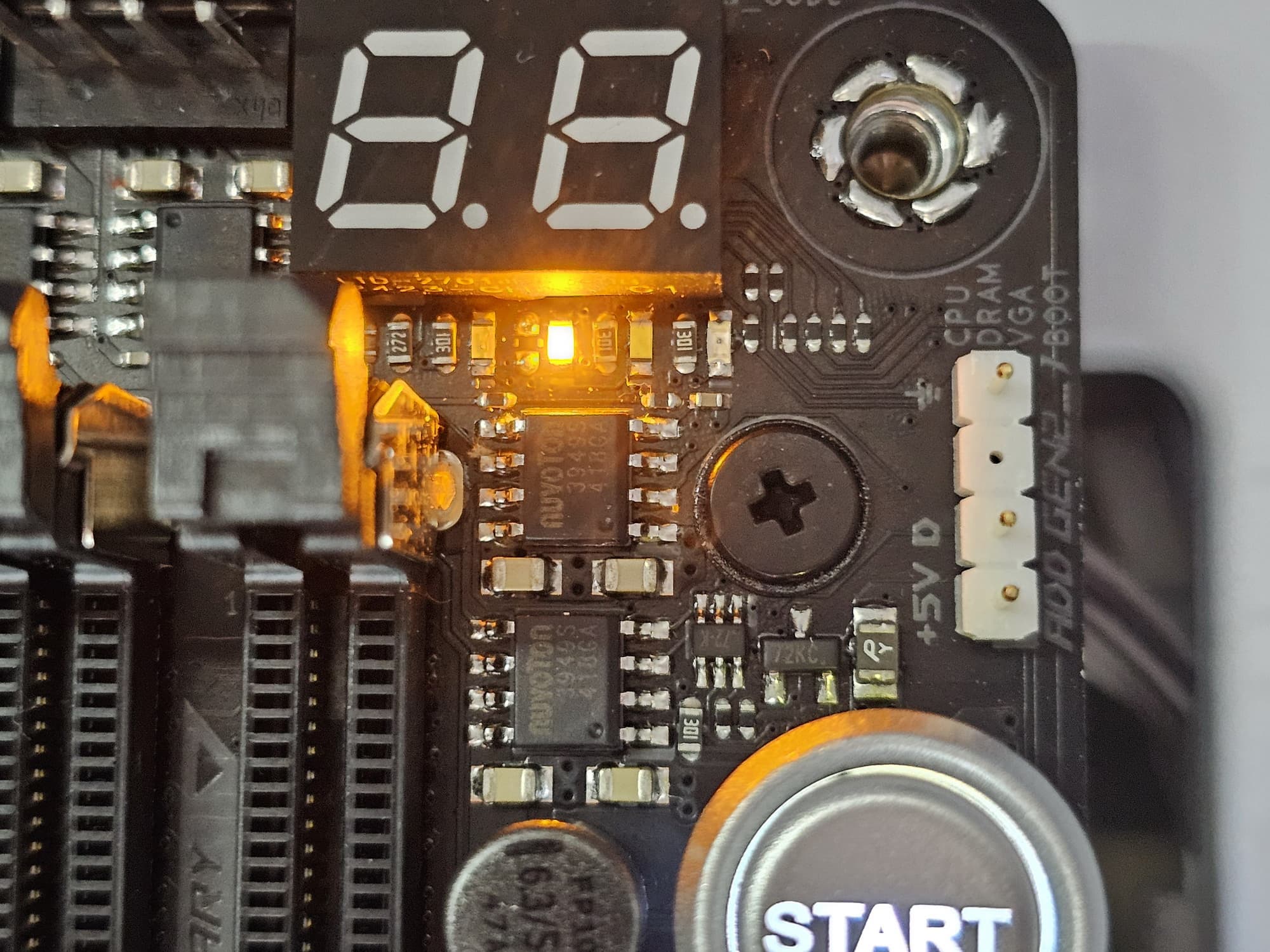

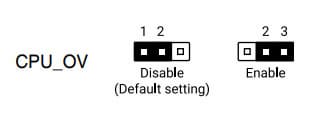

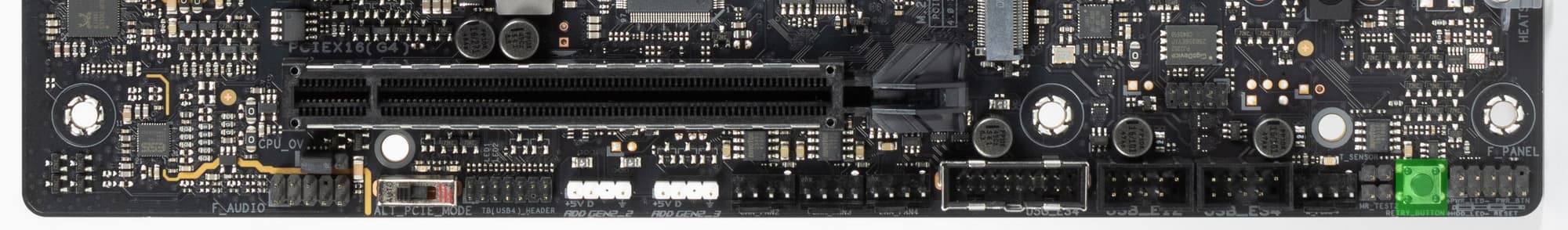

| Поддерживаемые процессоры | Intel Core Ultra 2xx |
|---|---|
| Процессорный разъем | LGA 1851 |
| Чипсет | Intel Z890 |
| Память | 4 × DDR5, до 9200 МТ/с (XMP), до 192 ГБ, два канала (DIMM/CUDIMM) |
| Аудиоподсистема | 1 × Realtek ALC4082 (7.1) + ЦАП ESS ES9219 |
| Сетевые контроллеры | 1 × Realtek RTL8126 Ethernet 5 Гбит/с 1 × Intel i226-V Ethernet 2,5 Гбит/с 1 × Intel Dual Band Wireless BE200 (Wi-Fi7 802.11a/b/g/n/ac/ax/be (2,4/5/6 ГГц) + Bluetooth 5.4) |
| Слоты расширения | 1 × PCIe 5.0 x16 (режимы x16, x8+x4, x8+x4+x4)* 1 × PCIe 4.0 x16 (режим x4) 1 × PCIe 4.0 x1 (режим x1) |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (Z890) 1 × SlimSAS (NVMe PCIe 4.0 x4 или до 4х SATA) (Z890) 1 × M.2 (M.2_1, CPU, PCIe 5.0 x4 для устройств формата 2242/2260/2280/22110) 1 × M.2 (M.2_2, CPU, PCIe 4.0 x4 для устройств формата 2242/2260/2280) 1 × M.2 (M.2_3, CPU, PCIe 5.0 x4 для устройств формата 2242/2260/2280)* 1 × M.2 (M.2_4, CPU, PCIe 5.0 x4 для устройств формата 2242/2260/2280)* 1 × M.2 (M.2_5, Z890, PCIe 4.0 x4 для устройств формата 2242/2260/2280) 1 × M.2 (M.2_6, Z890, PCIe 4.0 x4 для устройств формата 2242/2260/2280) |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (AU6260) 4 × USB 3.2 Gen1: 2 внутренних разъема на 4 порта (RTS5411) 4 × USB 3.2 Gen1: 4 порта Type-A (RTS5411) 4 × USB 3.2 Gen2: 4 порта Type-A (красные) (Z890) 1 × USB 3.2 Gen2: 1 порт Type-C (Z890) 1 × USB 3.2 Gen2: внутренний разъем Type-C (Z890) 1 × USB 3.2 Gen2x2: внутренний разъем Type-C (Z890) 2 × USB4: 2 порта Type-C (CPU, Thunderbolt4) |
| Разъемы на задней панели | 2 × USB4 (Type-C) 4 × USB 3.2 Gen2 (Type-A) 4 × USB 3.2 Gen1 (Type-A) 1 × USB 3.2 Gen2 (Type-C) 2 × RJ-45 2 аудиоразъема типа миниджек 1 × S/PDIF (оптический, выход) 1 × HDMI (выход) 2 антенных разъема кнопка сброса CMOS кнопка перепрошивки BIOS — Flash Back |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 2 8-контактный разъем питания EPS12V 1 8-контактный разъем питания PCIe 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen2x2 Type-C 1 разъем для подключения порта USB 3.2 Gen2 Type-C 2 разъема для подключения 4 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 8 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 3 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 переключатель версии PCIe Alt_PCI_mode 2 разъем для термодатчиков 1 переключатель CPU_OV для снятия лимита по напряжению на CPU 1 разъем для подключение дискретных карт Thunderbolt4 1 кнопка Retry для повтора запуска системы при оверклокинге 1 разъем для подключения управления с передней панели корпуса 1 кнопка включения питания Power 1 конфигурируемая кнопка перезагрузки FlexKey |
| Форм-фактор | ATX (305×244 мм) |
| Розничные предложения |
* - слоты M.2_3 и M.2_4 делят ресурсы со слотом PCIe x16_1, детали - ниже
Основная функциональность: чипсет, процессор, память
Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти DDR5 до 6400 МТ/с, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать пропускную способность до 8000 и выше МТ/с. В частности данная плата поддерживает ПСП до 9200 МТ/с.
Все процессоры Core Ultra 2xx поддерживают:
- 2 порта USB4 (Thunderbolt 4),
- 20 линий ввода-вывода PCIe 5.0, которые могут конфигурироваться:
- 16 линий + 4 линии (слот PCIe x16 + слот M.2);
- 8 линий + 8 линий + 4 линии (2 слота PCIe x16 в режиме x8 + слот M.2);
- 8 линий + 4 линии + 4 линии + 4 линии (слот PCIe x16 в режиме x8 + 3 слота M.2);
- 4 линии ввода-вывода PCIe 4.0: могут конфигурироваться производителями материнских плат на выбор.

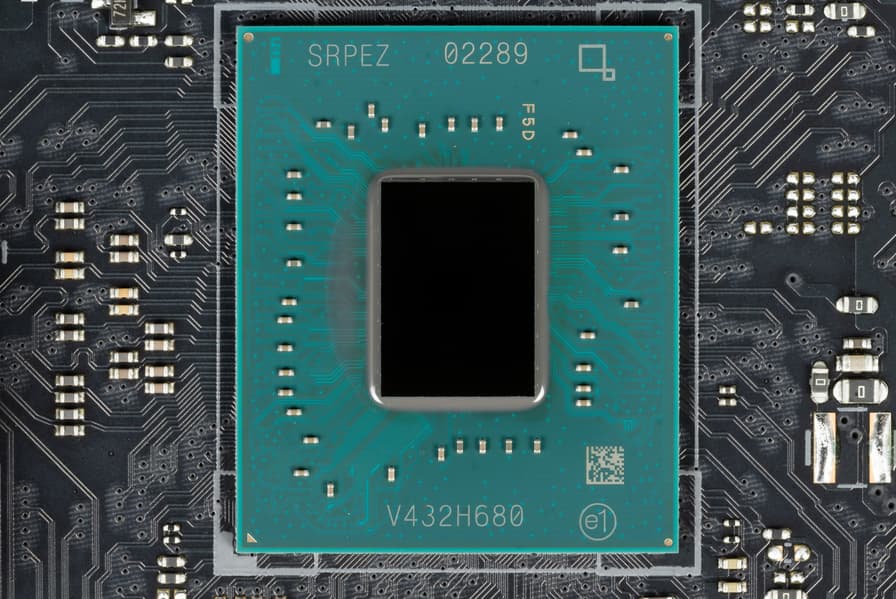

При этом взаимодействие с Z890 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x8). Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии). HDA более не используется, связь с аудиокодеками идет с помощью линий USB 2.0.
В свою очередь чипсет Z890 поддерживает в сумме 42 линии ввода/вывода, которые распределяться могут так:
- до 10 портов USB 3.2 Gen1/2 (из которых до 5 портов USB 3.2 Gen2х2), до 14 портов USB 2.0 (из них линии используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
- до 8 портов SATA 6Гбит/с;
- до 24 линий PCIe 4.0.
Выше жирным шрифтом выделены HSIO (High Speed Input-Output) – высокоскоростные линии ввода-вывода, их в сумме (процессор+чипсет) – 60.

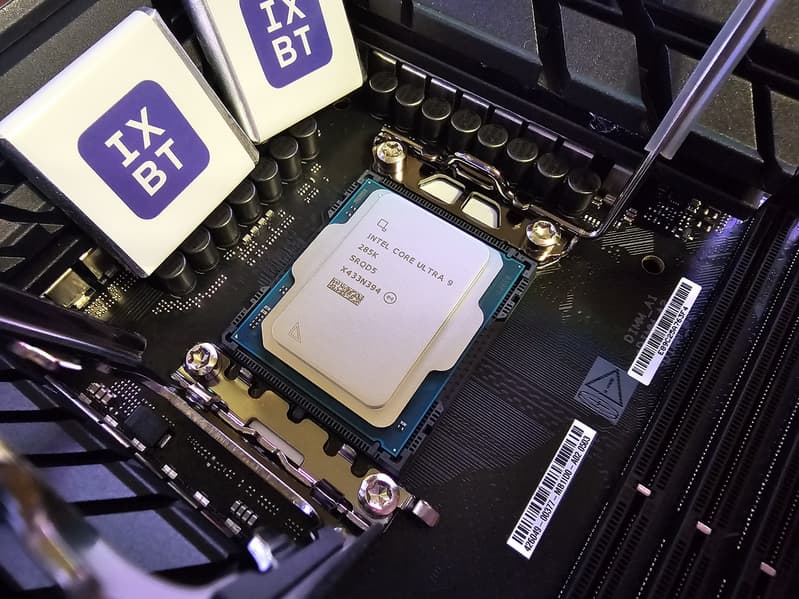

Asus ROG Maximus Z890 Hero поддерживает процессоры Intel Core Ultra 2xx, выполненные под разъем (сокет) LGA1851.

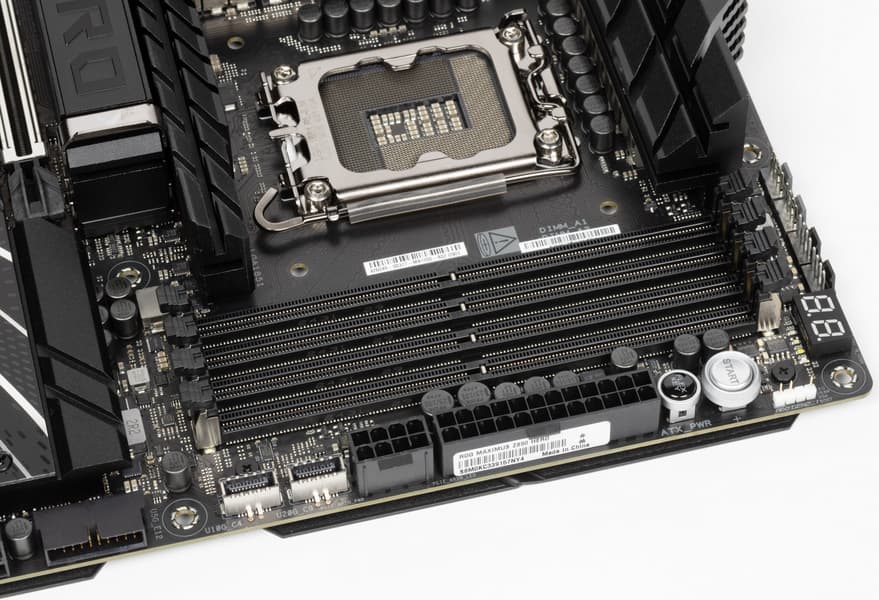

Для установки модулей памяти на плате Asus имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2.
Плата поддерживает небуферизованную память DDR5 (non-EСС), а максимальный объем памяти составляет 192 ГБ. Могут использоваться модули CUDIMM.
Слоты DIMM не имеют металлической окантовки.
Периферийная функциональность: PCIe, SATA, разные дополнительные устройства
Выше мы изучили потенциальные возможности тандема Z890+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Кроме USB-портов, к которым мы подойдем позже, чипсет Z890 обладает 24 PCIe линиями PCIe 4.0 и 8 SATA портами. Считаем, сколько линий Z890 уходит на поддержку (связь) с тем или иным элементом:
- Слот PCIe x1 (1 линия PCIe 4.0);
- Слот PCIe x16_2 (4 линии PCIe 4.0);
- Слот M.2 (M.2_5) (4 линии PCIe 4.0);
- Слот M.2 (M.2_6) (4 линии PCIe 4.0);
- Порт SlimSAS (4 линии PCIe 4.0);
- Realtek RTL8126 (Ethernet 5Gb/s) (1 линия PCIe 4.0);
- Intel i226-V (Ethernet 2,5Gb/s) (1 линия PCIe 4.0);
- Intel BE200 WIFI7/BT (Wireless) (1 линия PCIe 4.0);
- 4 слота SATA 1/2/3/4
20 линий PCIe оказались занятыми, плюс 4 порта SATA. Связь с аудиокодеками через HDA (эмуляцию шины PCI) теперь невозможна, так что в данном случае линия USB 2.0 расходуется на связь с Realtek RTL4082, плюс один USB 2.0 расходуется на поддержку BT, а также контроллеры AU6260, RTS5411, Aura, для своих нужд используют сигнальные линии USB 2.0 и 3.2 Gen1. Детально об этом ниже в разделе USB-портов.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU Core Ultra 2xx всего 24 линии PCIe, из них 4 линии версии PCIe 5.0 отведены на порт М.2 (M.2_1), 4 линии версии PCIe 4.0 отведены на порт М.2 (M.2_2) . Оставшиеся 16 линий PCIe 5.0 надо делить на слот PCIe x16_1 и два слота M.2 (M.2_3/4). Вариантов переключения несколько:

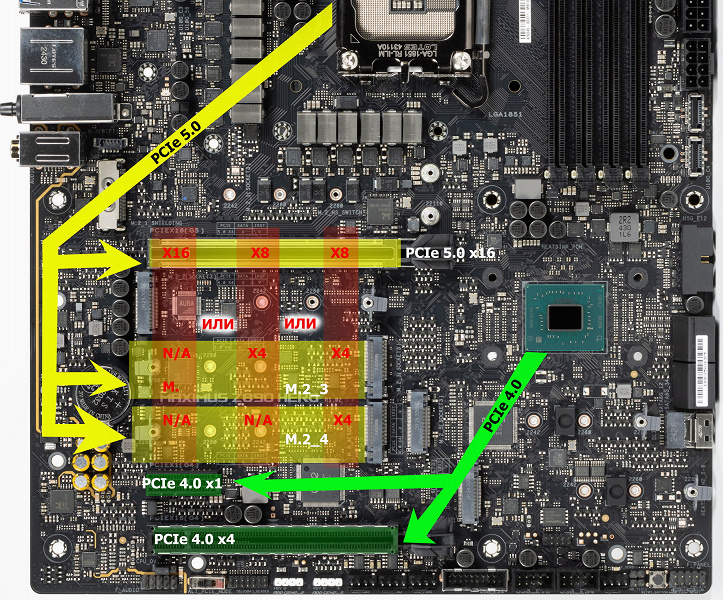

- Слот PCIe x16_1 имеет 16 линий (слоты M.2_3, M.2_4 отключены);
- Слот PCIe x16_1 имеет 8 линий, один из слотов M.2_3/4 занимает до 4 линий, второй отключен;
- Слот PCIe x16_1 имеет 8 линий, слоты M.2_3 и M.2_4 занимают до 4 линий каждый.
Теперь в целом про слоты PCIe.

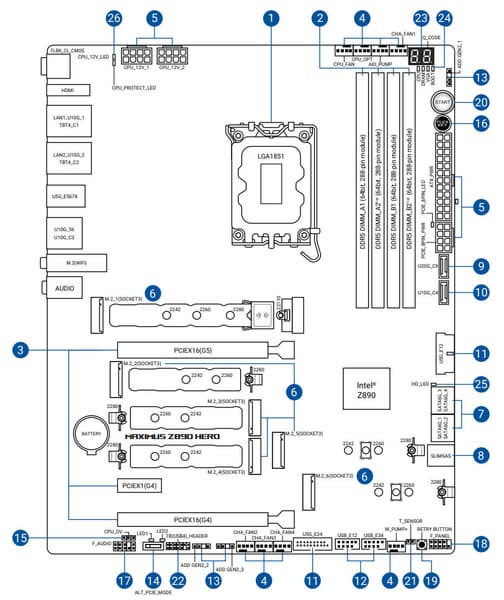

Всего на плате есть 3 слота: один PCIe x16_1 (для видеокарт или других устройств), второй «длинный» PCIe x16_2 (но фактически имеющий 4 линии PCIe 4.0), и слот PCIe x1 (PCIe 4.0).

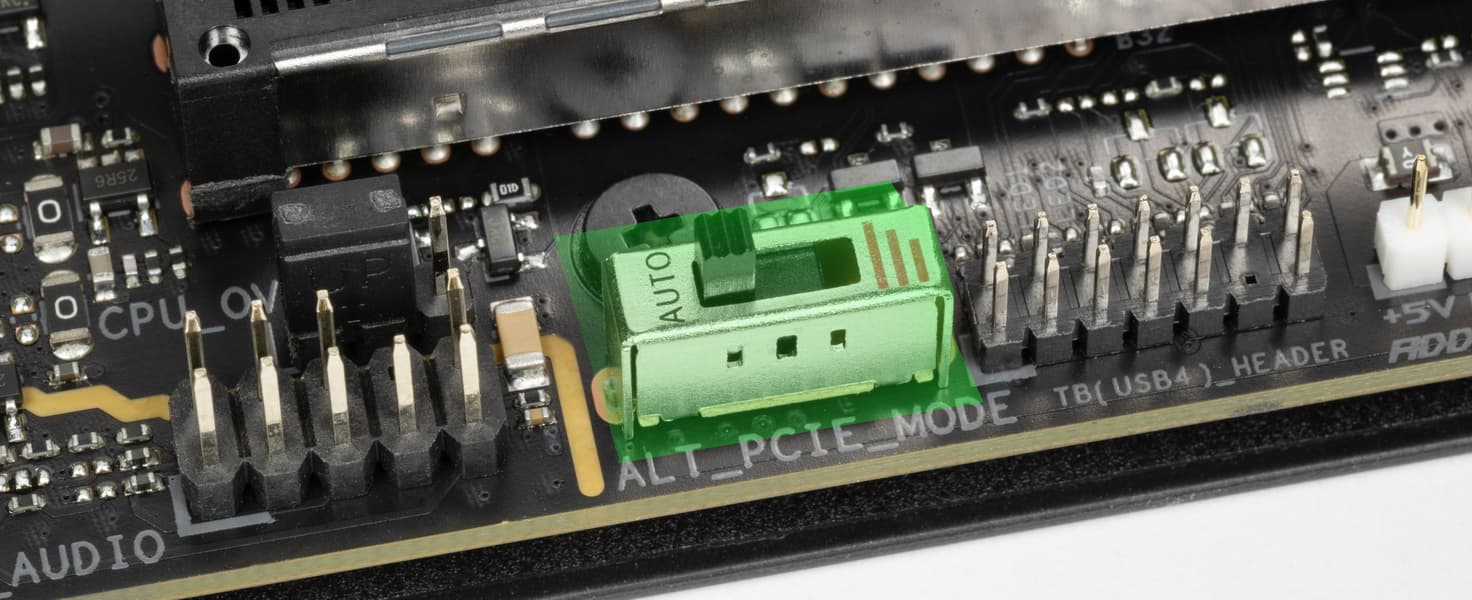

Еще раз отмечу, что материнская плата имеет возможность обеспечить слоты M.2_3/4 версией PCIe 5.0, но в случае занятости этими слотами модулями SSD слот PCIe x16_1 получит всего 8 линий PCIe 5.0.

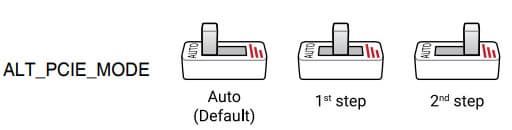

Как видим, перераспределение линий PCIe этой материнки имеется, поэтому востребованы мультиплексоры Lerain.
Выше я вел речь про первый PCIe x16_1, подключенный к процессору. Остальные PCIe x16_2 и PCIe x1 подключены к Z890, и работают в режимах x4 и x1 соответственно.
Оба слота PCIe x16 имеют металлическое армирование: первый слот защищен более «мощно», применен цинковый сплав, второй имеет защиту из нержавеющей стали. Все это увеличивает надежность. Кроме того, такая защита предохраняет слоты от электромагнитных помех.

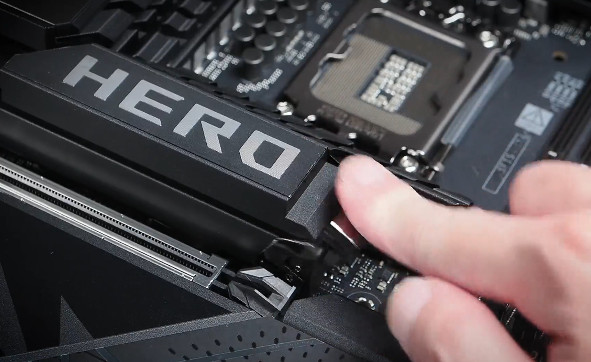

Для удобного извлечения видеокарт из слота PCIe x16_1 имеется особый механизм Q-Release Slim: надо потянуть видеокарту в районе крепежной планки вверх. Тогда сработает замок.
Матплата позволяет смонтировать СО любого размера.

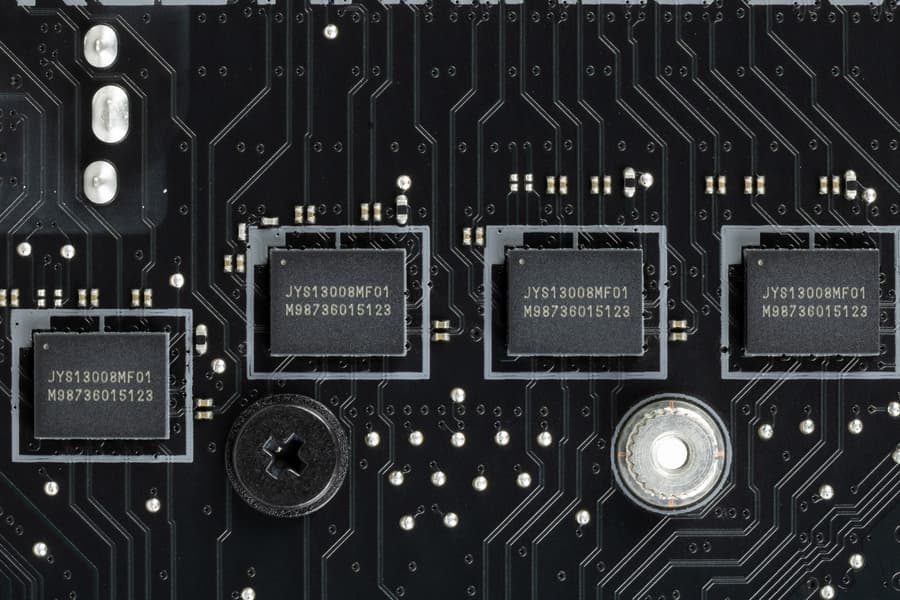

Для более стабильной работы на матплате имеются усилители (ре-драйверы) сигнала PCIe 4.0 от Genesys Logic.

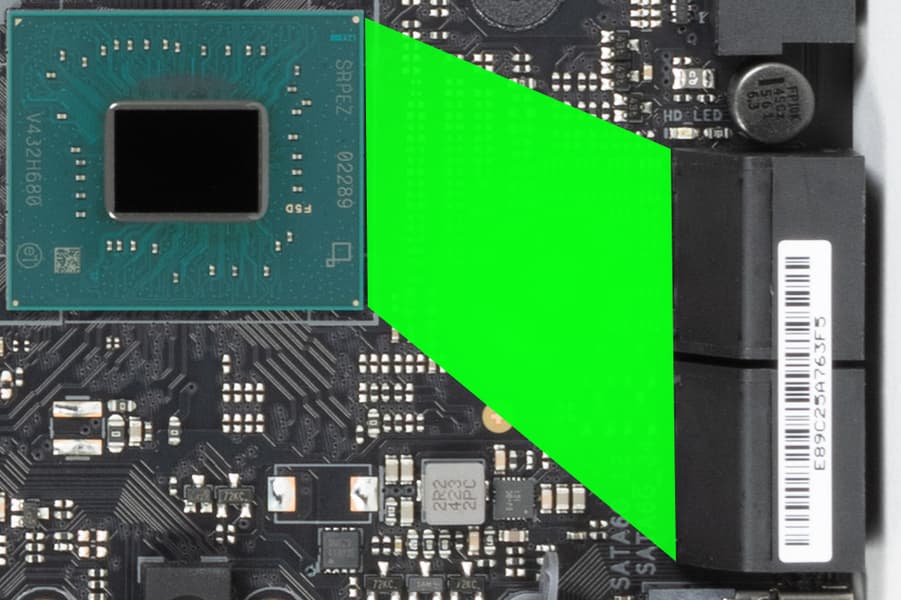

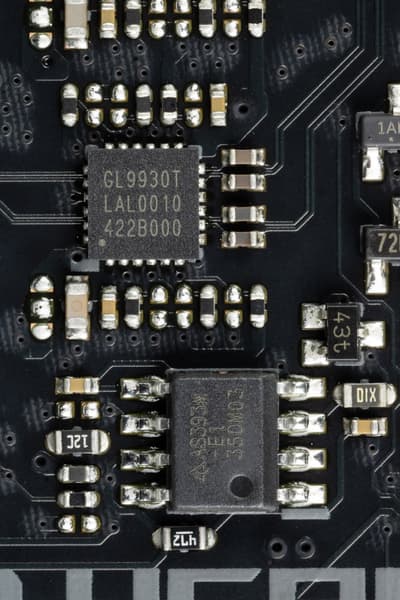

Подобные усилители от того же производителя и размещены на линиях SATA и для SlimSAS.

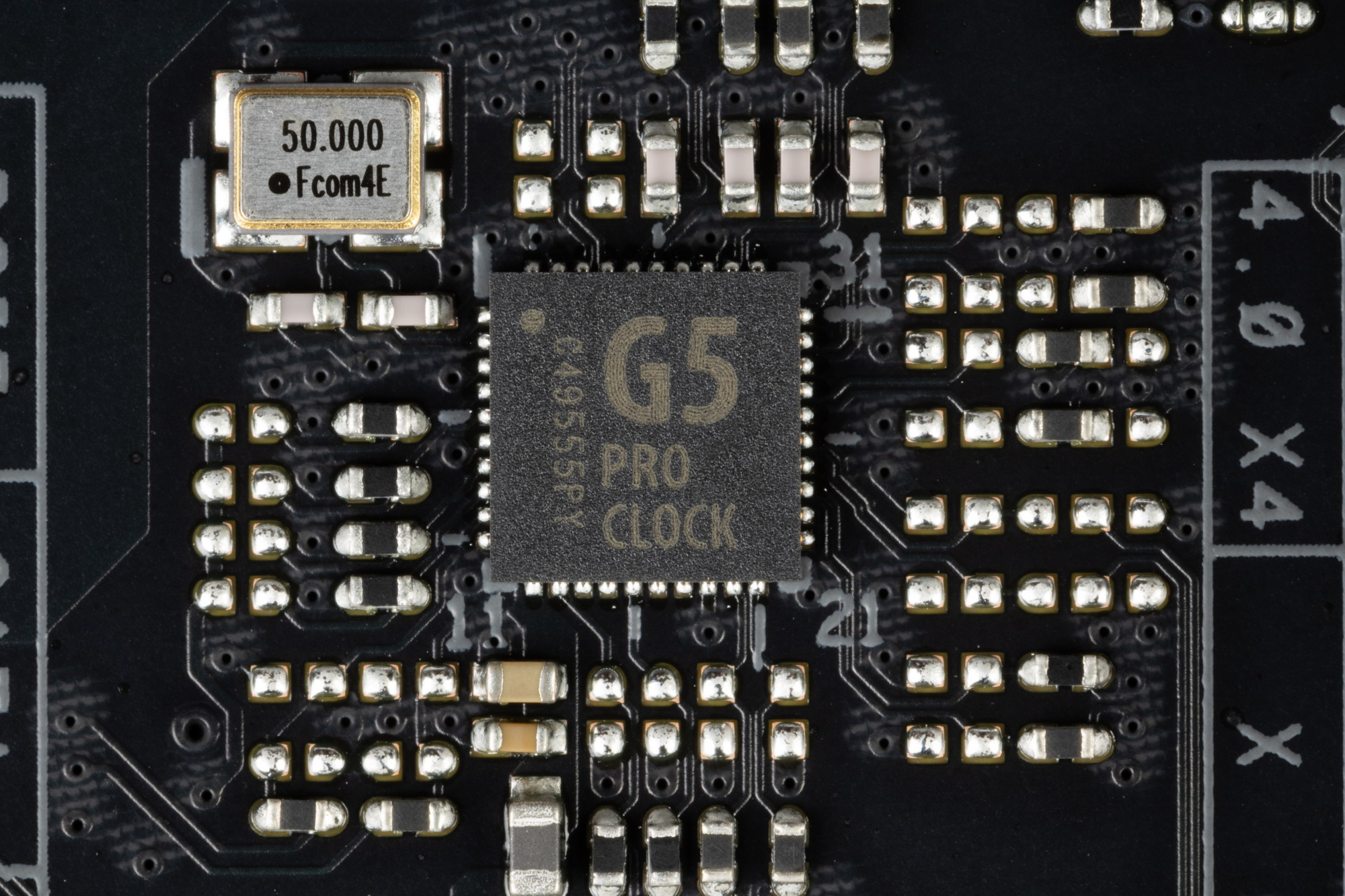

Для нужд оверклокеров на плате имеется внешний тактовый генератор, позволяющий гибко настраивать частоты работы системной шины.
На очереди — накопители.

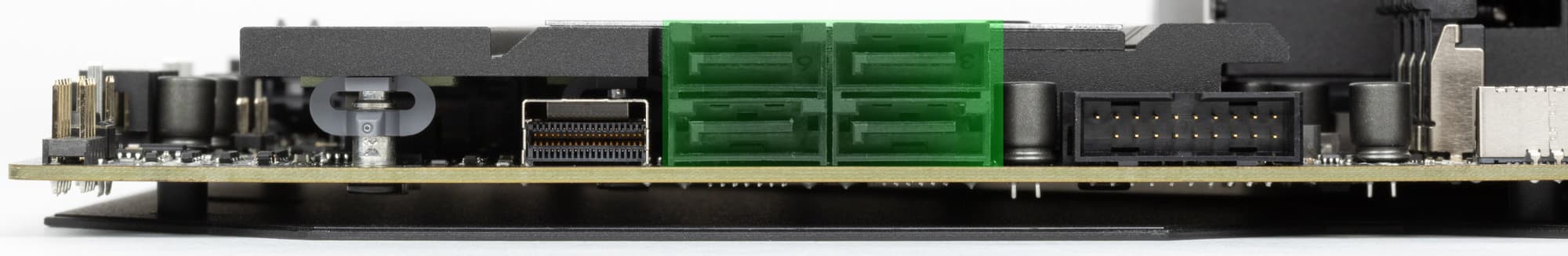

Всего у платы 4 разъема Serial ATA 6 Гбит/с + порт SlimSAS + 6 слотов для накопителей в форм-факторе M.2. 4 порта SATA 1,2,3,4 реализованы через чипсет Z890 и поддерживают создание RAID.

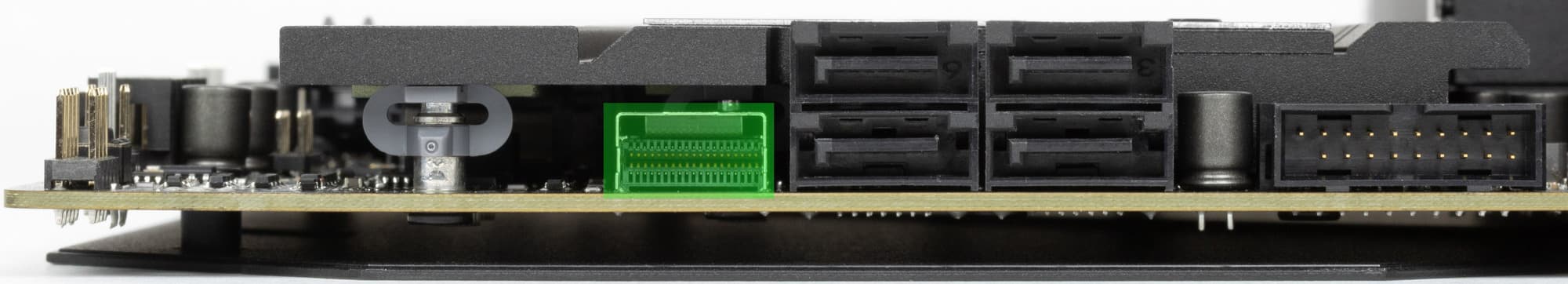

Рядом с ними имеется и относительно новый и редко встречающийся порт SlimSAS – это сверхскоростное соединение, обычно применяемое в серверах и устройствах хранения данных. SAS – последовательный единый интерфейс (Serial Attached SCSI) для подключения разных устройств хранения данных. SlimSAS – это мини-версия данного порта. В данном случае SlimSAS поддерживает подключение еще одного NVMe накопителя PCIe 4.0 x4, либо 4х портов SATA. Интерфейсные кабели для таких целей приобретаются отдельно.

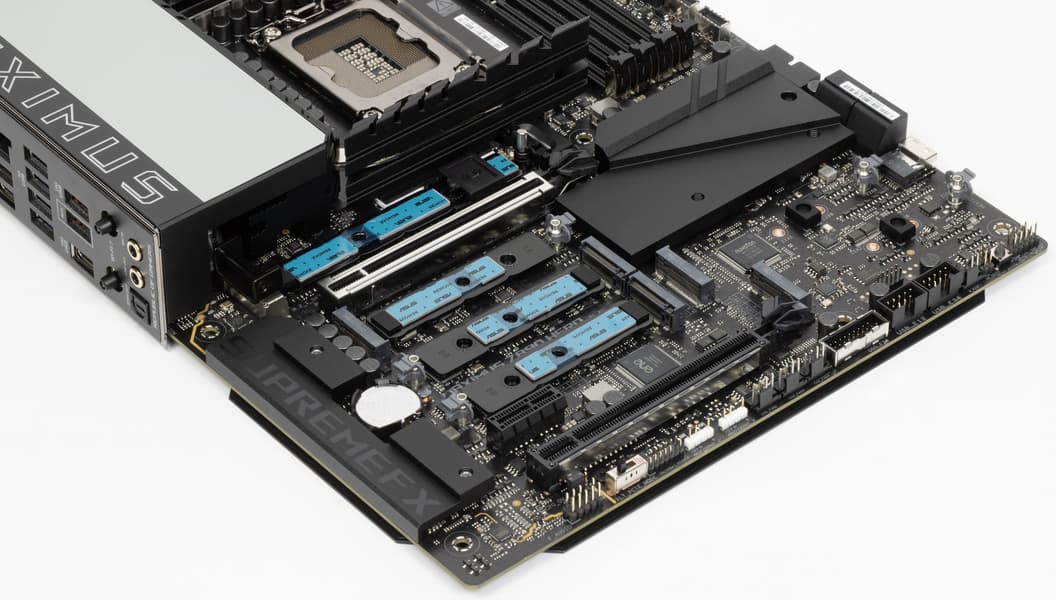

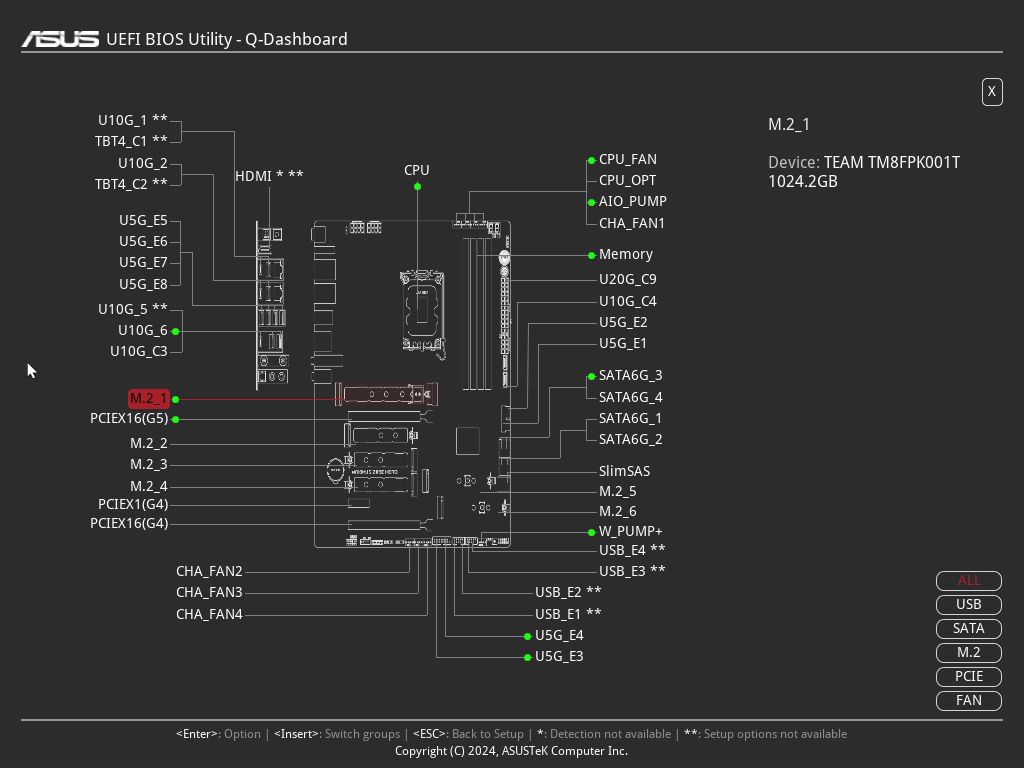

Материнская плата имеет 6 гнезд форм-фактора М.2.
Пятый и шестой слоты M.2 (M.2_5, M.2_6) получают данные от чипсета Z890, а первые четыре — от CPU, при этом M.2_3 и M.2_4 получают PCIe 5.0, деля ресурсы со слотом PCIe x16_1 (о чем я уже выше рассказывал), M.2_1 штатно получает от процессора PCIe 5.0, а M.2_2 получает от процессора PCIe 4.0.
Все слоты M.2 работают с модулями только с PCIe интерфейсом.
Все слоты M.2 поддерживают модули с размерами 2242/2260/2280. А слот M.2_1 поддерживает еще и 22110. На всех M.2 можно организовать RAID.
Надо особо отметить новый способ крепления накопителей в M.2_1 с помощью технологии Q Slide – когда модуль запирается движущейся вдоль слота пластиной.
Но и у остальных слотов M.2 имеется удобный способ крепления накопителей через установленные на стойках поворотные замки.

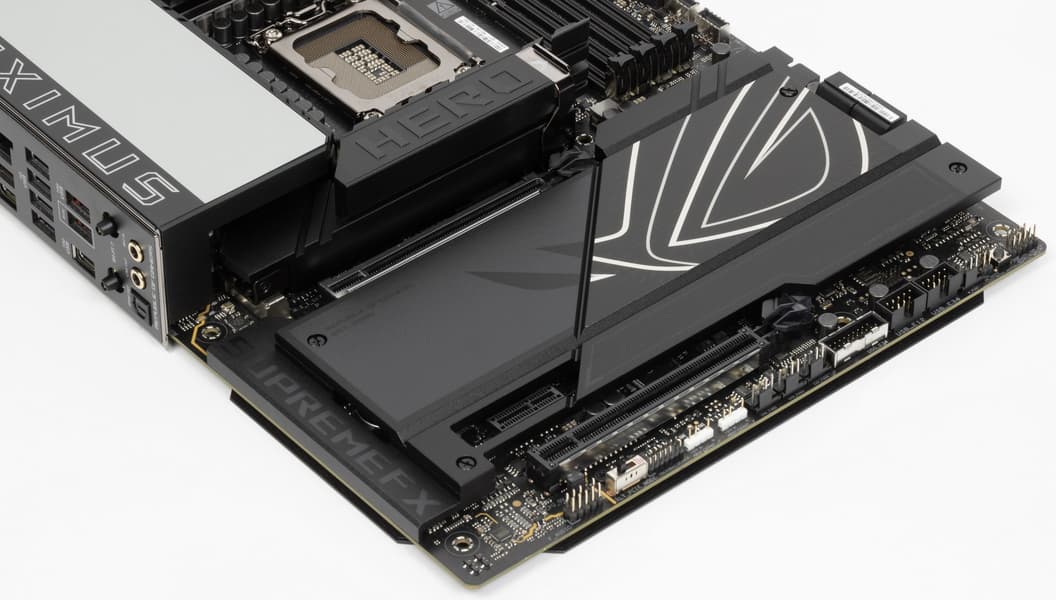

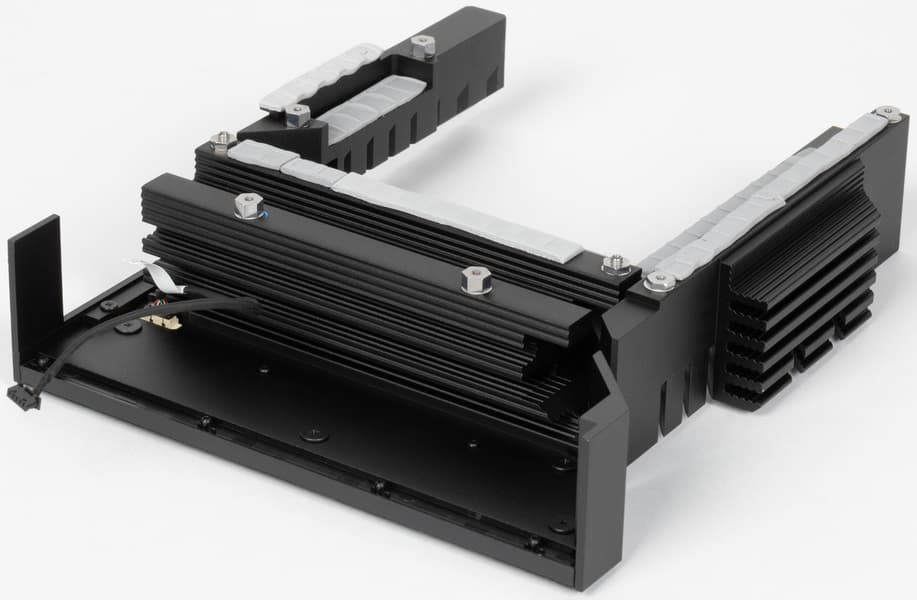

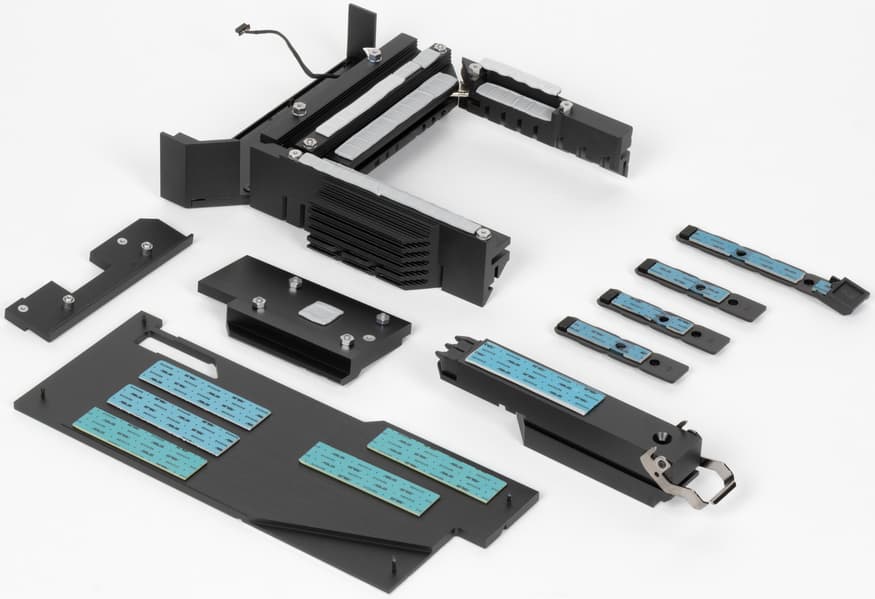

Все M.2 слоты имеют радиаторы. Верхний M.2_1 обладает отдельным мощным радиатором, когда как остальные все слоты M.2 имеют общий радиатор. Слоты M.2, получающие данные от CPU (M.2_1/2/3/4) кроме верхних радиаторов еще имеют радиаторы для охлаждения тыльной стороны модулей.

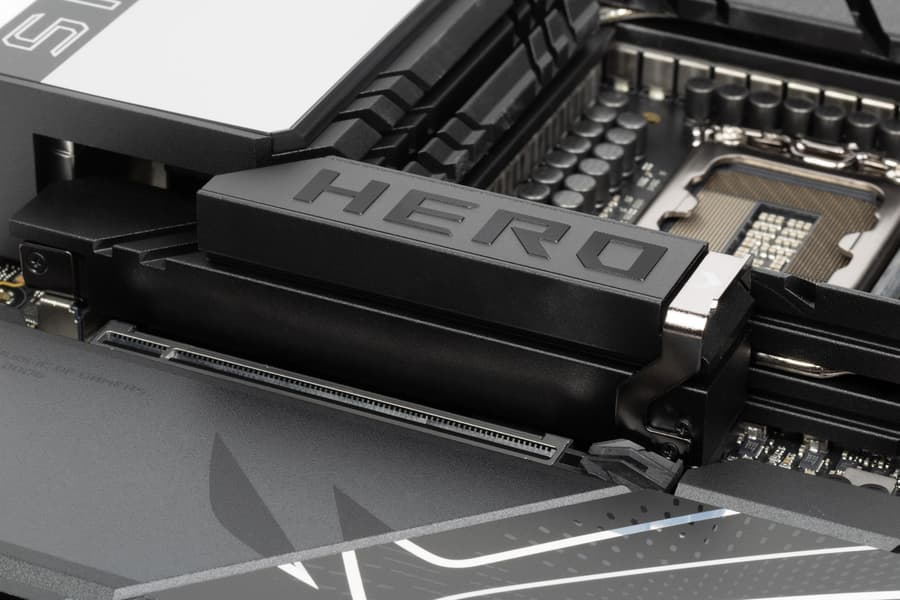

Также отдельно надо отметить, что радиатор первого слота удобно снимать и ставить с помощью откидывающегося запора.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод
Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет Z890 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 10 портов USB 3.2 Gen2, до 5 портов USB 3.2 Gen2x2, и/или до 14 портов USB 2.0.
Также мы помним и про 24 линии PCIe 4.0, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 20 линий PCIe 4.0 + 4 порта SATA).
И что мы имеем? Всего на материнской плате — 21 порт USB:
- 2 порта USB4: оба реализованы через Thunderbolt 4, встроенный в CPU и представлены двумя портами Type-C на задней панели;

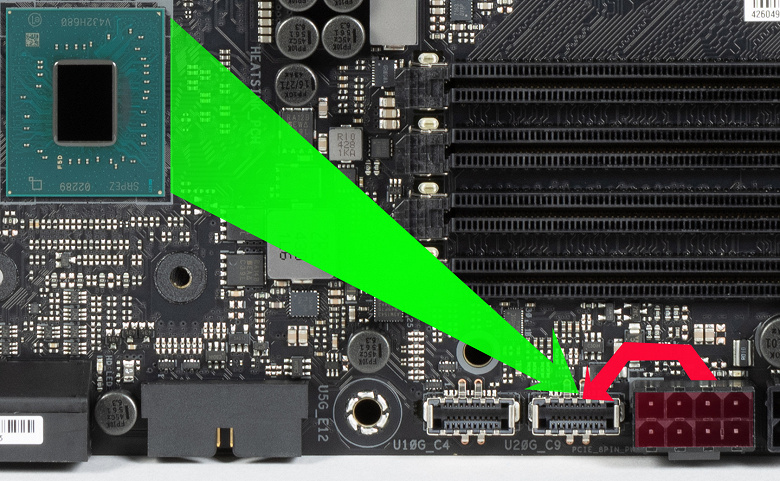

- 1 порт USB 3.2 Gen2x2: реализован с помощью Z890 и представлен одним внутренним портом Type-C
(для подключения к соответствующему разъему на передней панели корпуса);
- 6 портов USB 3.2 Gen2: все реализованы через Z890 и 5 представлены на задней панели четырьмя портами Type-A (красного цвета) и одним портом Type-C; еще 1 представлен одним внутренним портом Type-C
(для подключения к соответствующему разъему на передней панели корпуса);

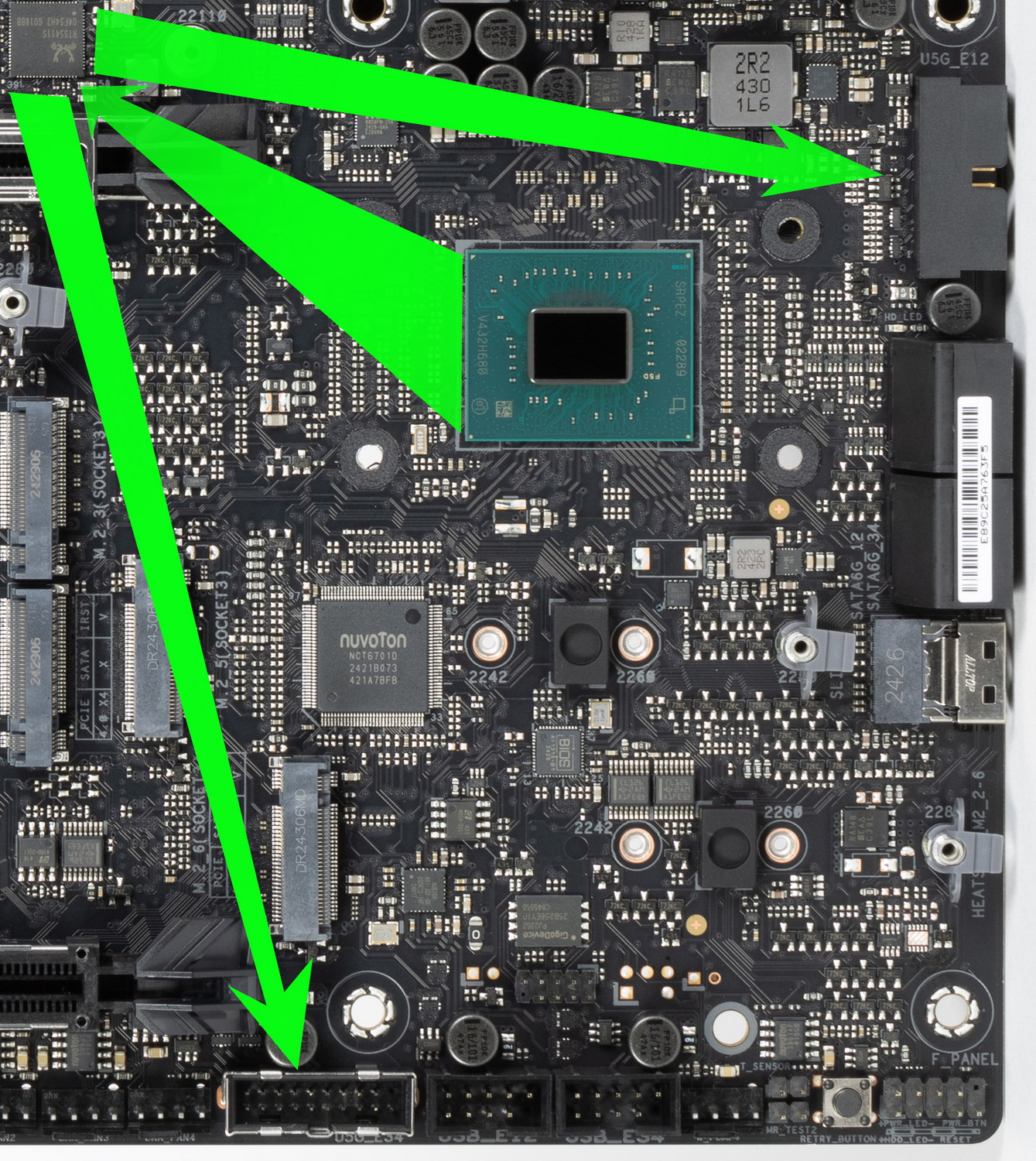

- 8 портов USB 3.2 Gen1: 4 реализованы через контроллер Realtek RTS5411
(на него потрачена 1 линия USB 3.2 Gen1 от Z890) и представлены 2 внутренними разъемами
на материнской плате (каждый на 2 порта); еще 4 реализованы через второй контроллер Realtek RTS5411
(на него потрачена 1 линия USB 3.2 Gen1 от Z890) и представлены на задней панели портами Type-A (синего цвета);

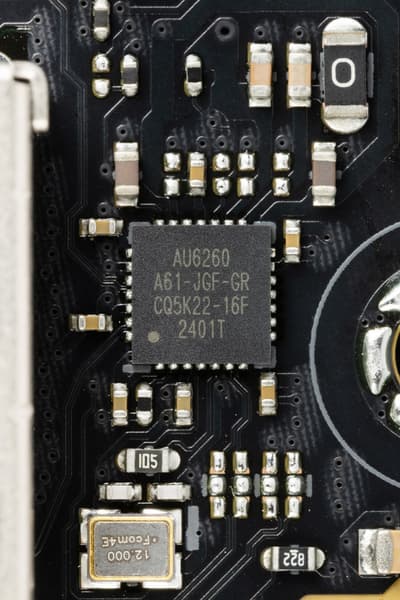

- 4 порта USB 2.0/1.1: все реализованы через контроллер Alcor Link AU6260
(на него потрачена 1 линия USB 2.0 от Z890) и представлены двумя внутренними разъемами
(каждый на 2 порта)

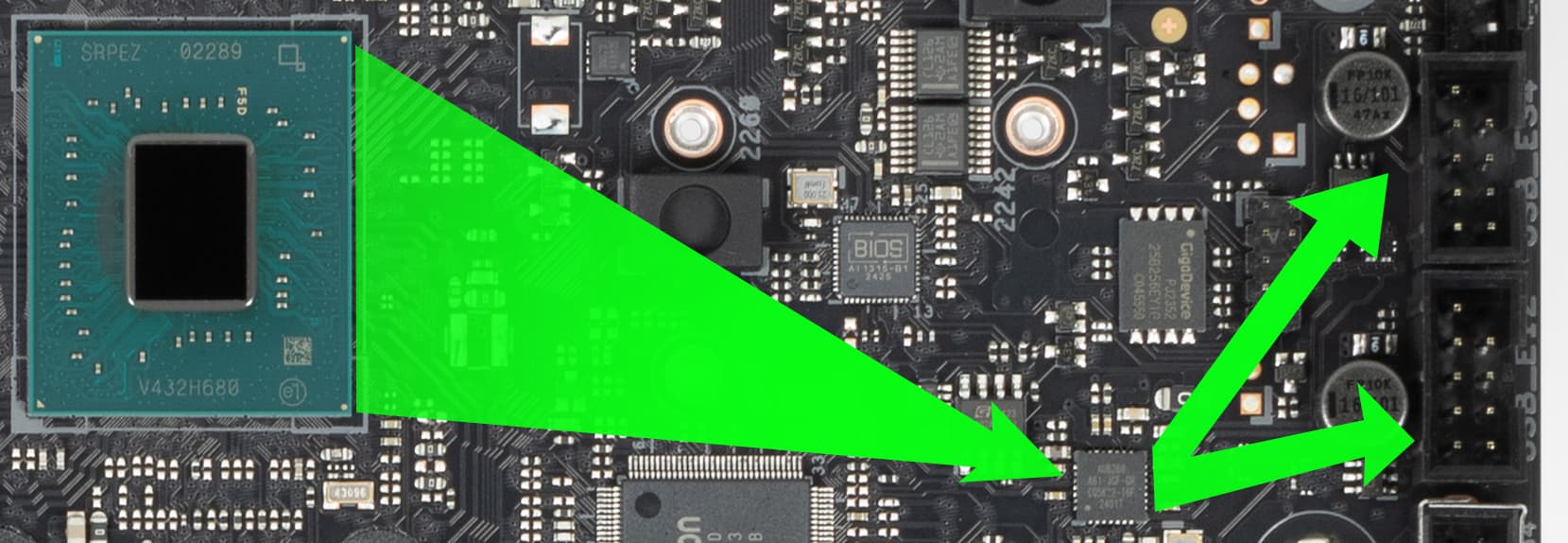

На плате присутствует еще один хаб USB 2.0 от Alcor Link:
Он снабжает линиями USB 2.0 аудиокодек и два усилителя сигнала Thunderbolt4. В свою очередь сам получает 1 линию USB 2.0 от Z890.
В целом у нас 4 контроллера используют USB 2.0 линии от Z890:
- Alcor Link AU6260 (хаб на 4 USB 2.0 через 2 внутренних разъема) (1 линия USB 2.0);
- Alcor Link AU6260 (хаб на 3 USB 2.0 на поддержку контроллеров) (1 линия USB 2.0);

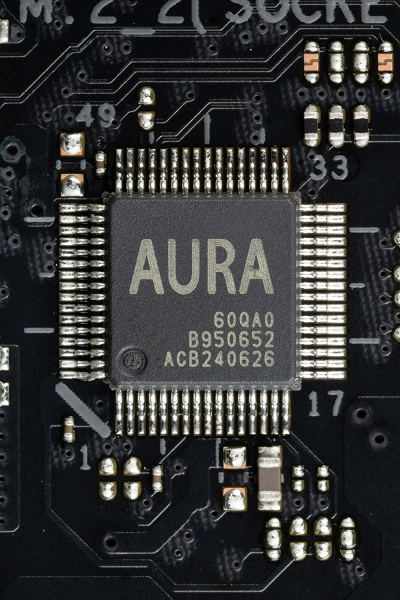

- Aura (управление подсветкой) (1 линия USB 2.0);
- Bluetooth (Intel BE200) (1 линия USB 2.0).
Еще 2 контроллера используют линии USB 3.2 Gen1 от Z890:

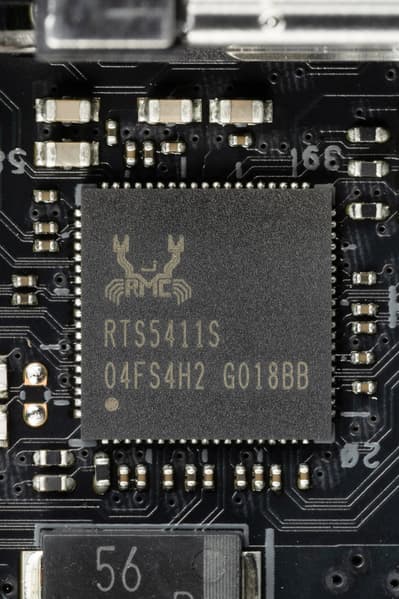

- Realtek RTS5411 (4 USB 3.2 Gen1 через 2 внутренних разъема) (1 линия USB 3.2 Gen1);

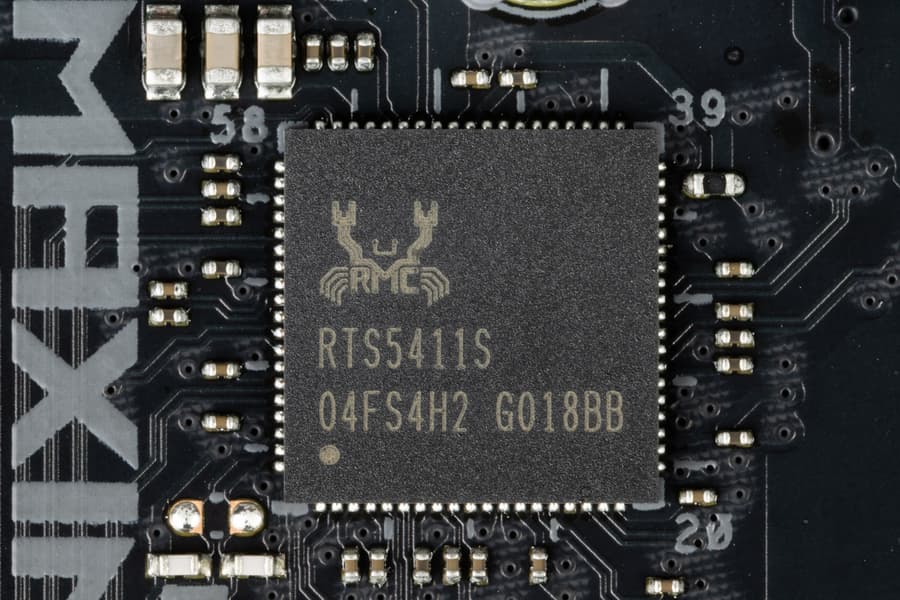

- Realtek RTS5411 (4 USB 3.2 Gen1 через 4 порта Type-A на задней панели) (1 линия USB 3.2 Gen1)
Итак, через чипсет Z890 реализовано высокоскоростных портов USB:
- + 2 USB 3.2 Gen2 на обеспечение порта USB 3.2 Gen2x2
- + 6 выделенных USB 3.2 Gen2
- + 2 USB 3.2 Gen1 на обеспечение трех контроллеров
= 10 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 10 портов USB 2.0 также занято. Плюс 4 порта USB 2.0 на обеспечение контроллеров. Всего 14 USB 2.0 портов реализовано.
Ну и 24 линии PCIe, выделенных на поддержку иной периферии (20 HSIO + 4 порта SATA).
Итого у Z890 в данном случае реализовано 30 высокоскоростных порта из 34.
USB порт 3.2 Gen2x2 позволяет выдавать вольтаж, способный обеспечить быструю зарядку мобильных гаджетов (до 60 Вт). Для этого требуется подключить дополнительное питание к 8-контактному разъему PCIe около порта.

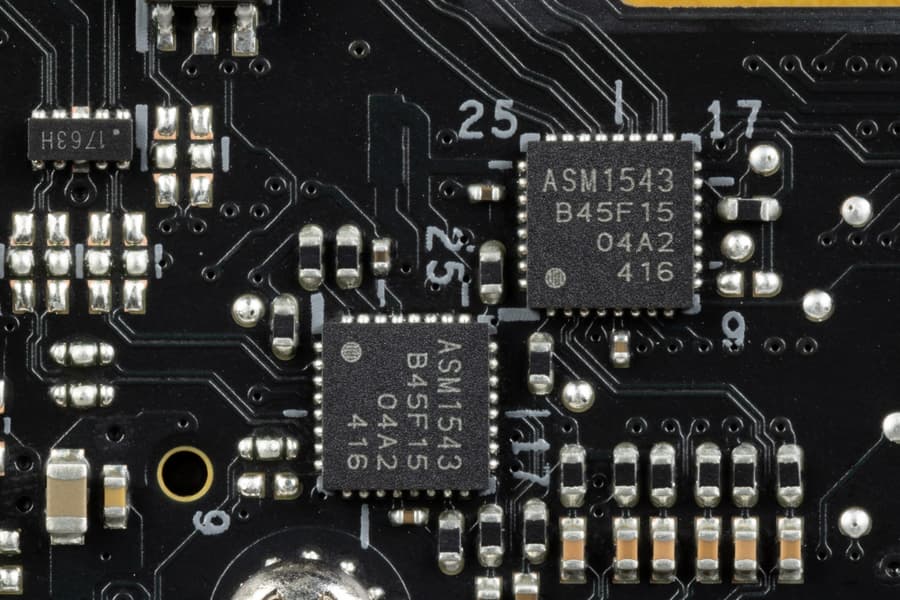

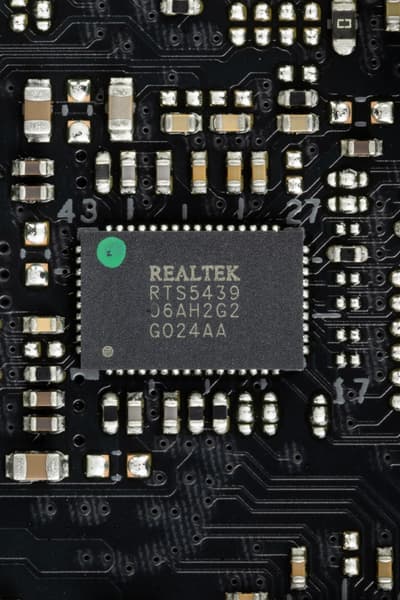

Также и порты USB 3.2 Gen2 на задней панели оснащены ре-драйверами для обеспечения быстрой зарядки тех же гаджетов.

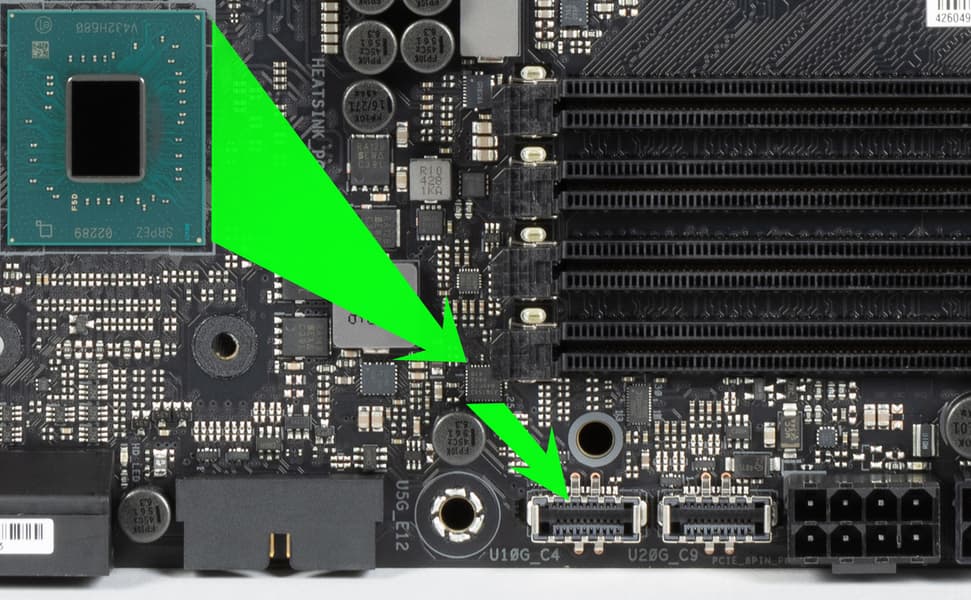

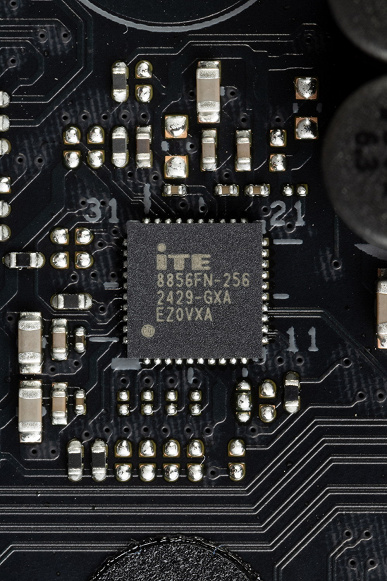

Следует обратить особое внимание на поддержку USB4, которая на новой платформе Intel реализована через Thunderbolt 4, аппаратно встроенный в CPU.

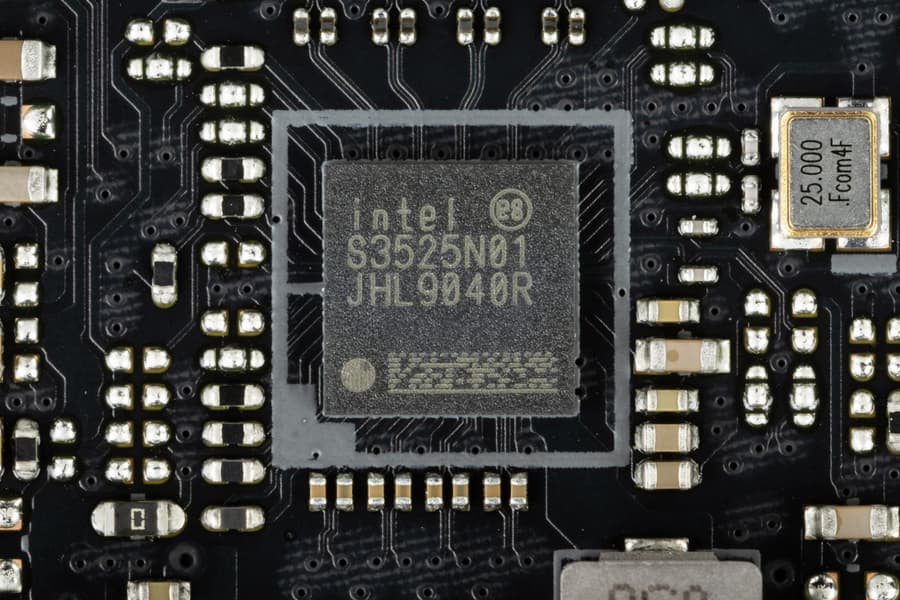

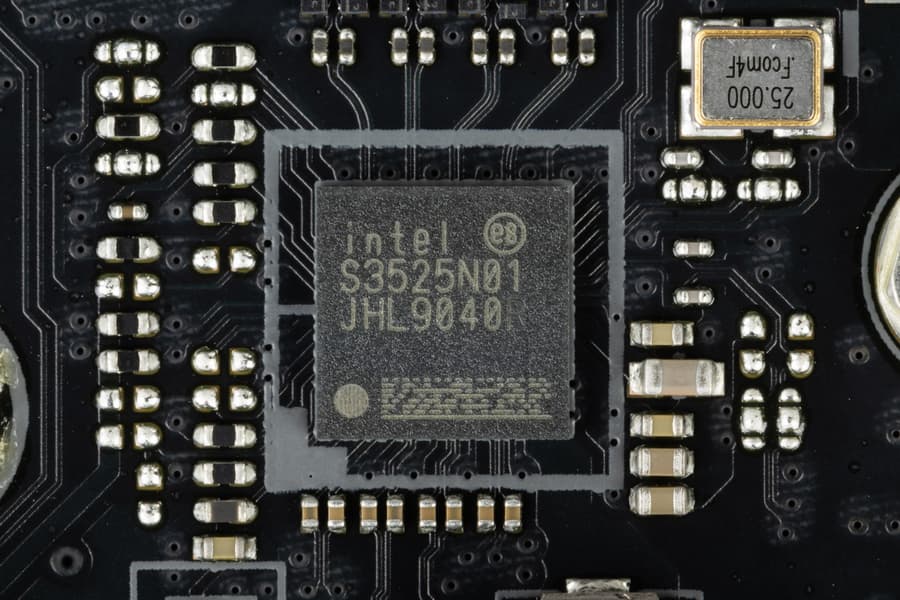

Для устойчивой скоростной передачи по протоколам USB4/TB4 на матплате имеются два усилителя (ре-драйвера) от той же компании Intel.
Теперь о сетевых делах.

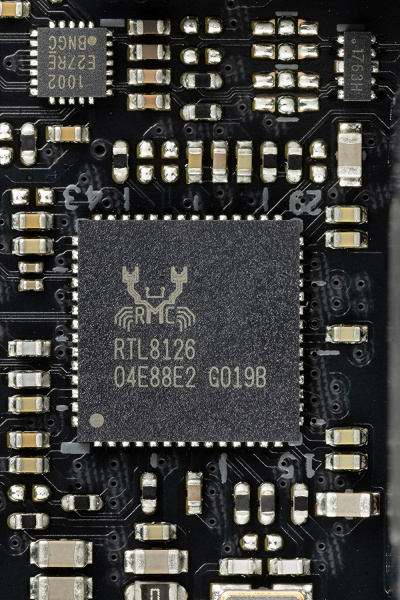

Материнская плата оснащена средствами связи отлично. Имеется два скоростных Ethernet-контроллера. Один Realtek RTL8126, способный работать по стандарту 5 Гбит/с.

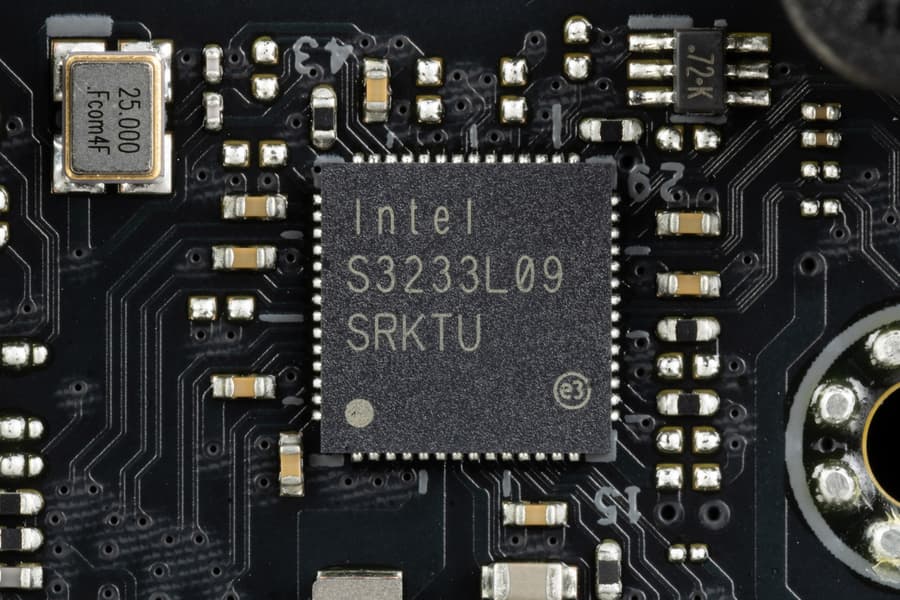

Второй – Intel i226-V, работающий по стандарту 2,5 Гбит/с.

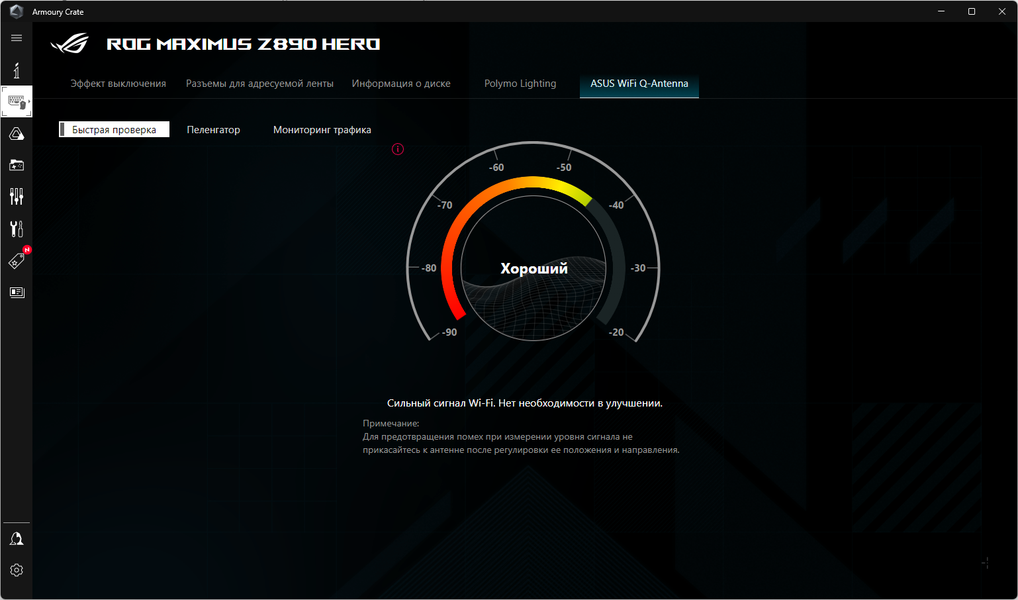

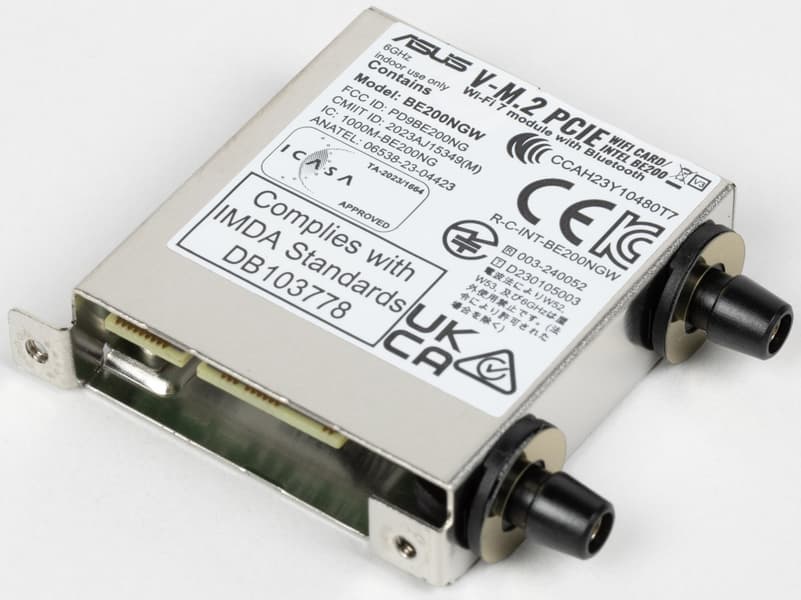

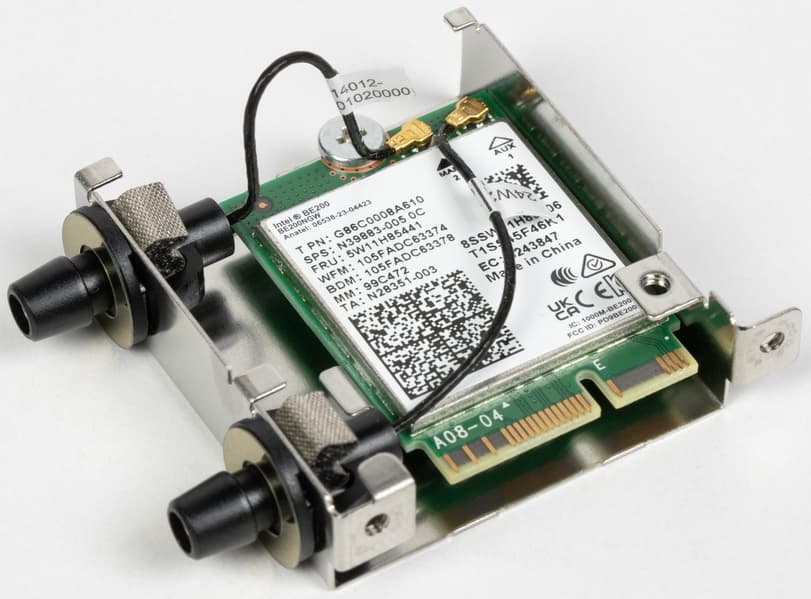

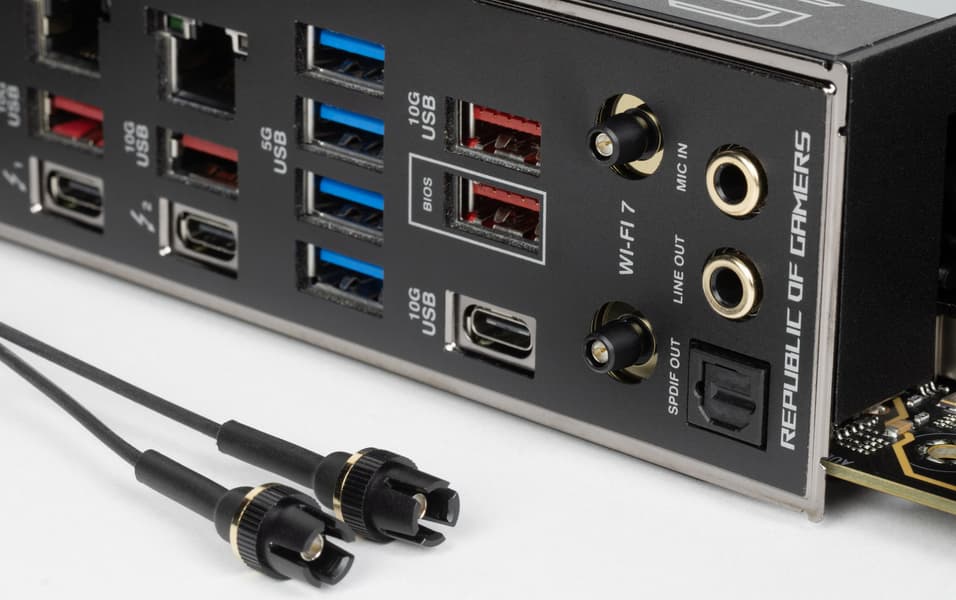

Имеется и комплексный беспроводной адаптер на контроллере Intel BE200, через который реализованы Wi-Fi 7 (802.11a/b/g/n/ac/ax/be, 2,4/5/6 ГГц) и Bluetooth 5.4. Он установлен в слот M.2 (E-key), и его разъемы для выносных антенн выведены на заднюю панель.
И тут надо особо отметить уже вовсю применяемый новый способ крепления антенн к задней панели портов. Пока это еще в новинку, поэтому обращаю внимание. Теперь прикручивать антенны не надо, просто вставить в разъем на матплате, пластиковые замки надежно зафиксируют сопряжение. Разъединить также легко.

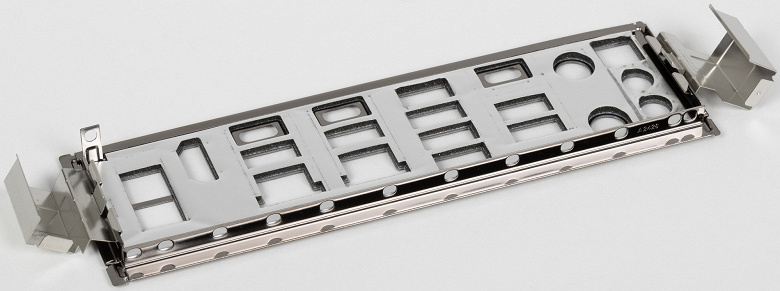

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.
Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп на самой плате — 8. Схема размещения коннекторов для систем охлаждения выглядит так:

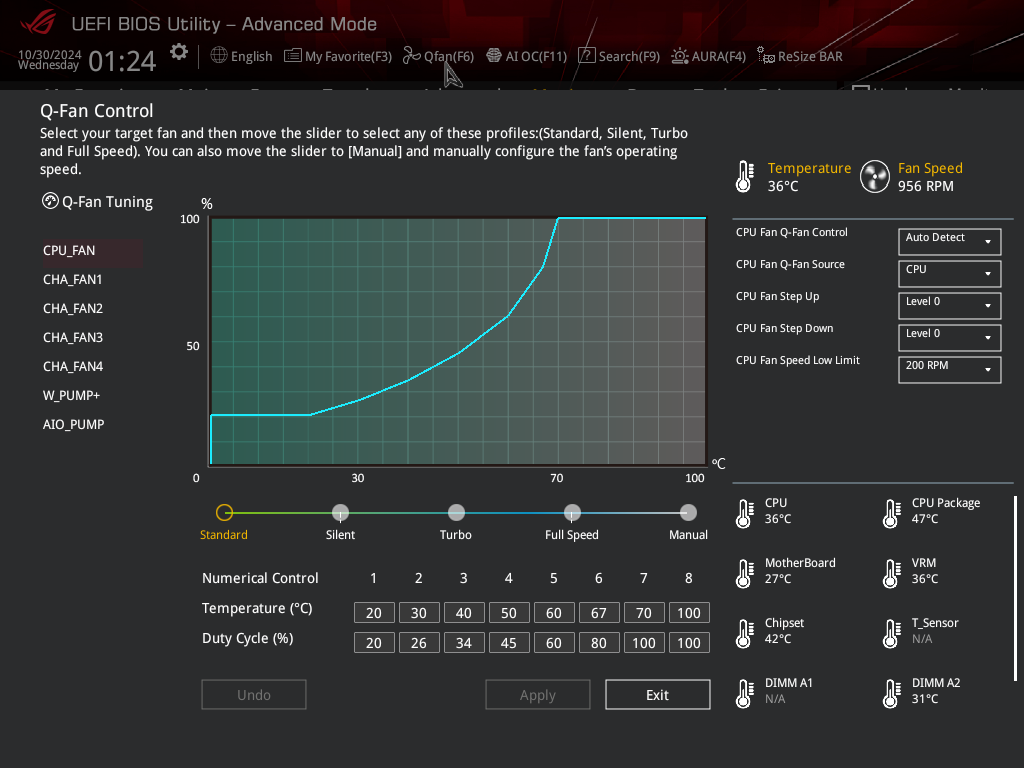

Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока (семь гнезд (отмечены зеленым цветом) рассчитаны на максимальный ток 2А и потребление до 24 Вт, а одно гнездо для помпы кастомной СЖО – до 3А и 36 Вт (отмечено голубым цветом).
Отвечает за мониторинг состояния платы, координирует работу всех гнезд СО (а также в целом Multi I/O) контроллер Nuvoton NCT6701
Матплата имеет гнездо вывода встроенной графики HDMI, для усиления до версии 2.1 используется особый ре-драйвер от ITE,

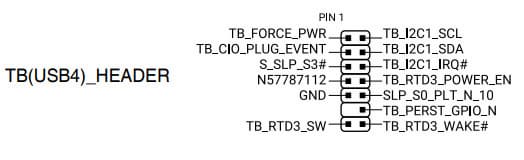

Также мы помним про наличие двух гнезд Type-C с интерфейсом Thunderbolt 4, через которые можно выводить картинку со встроенного в процессор графического ядра (при наличии монитора с подобным интерфейсом)..
Аудиоподсистема

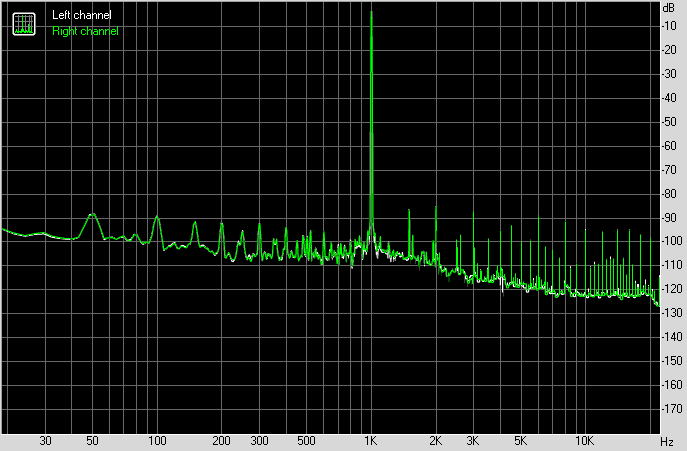

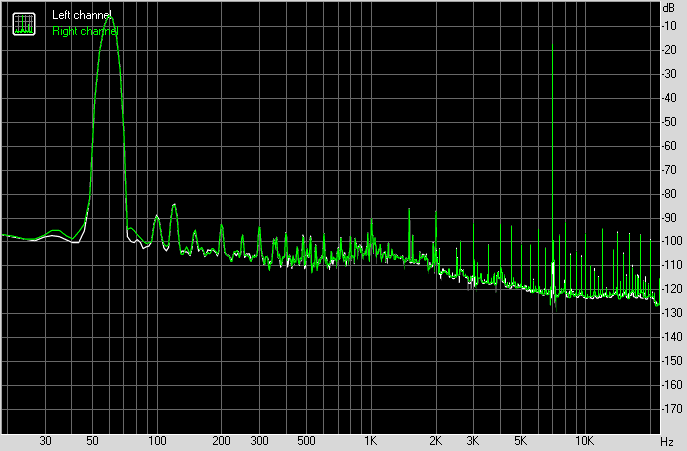

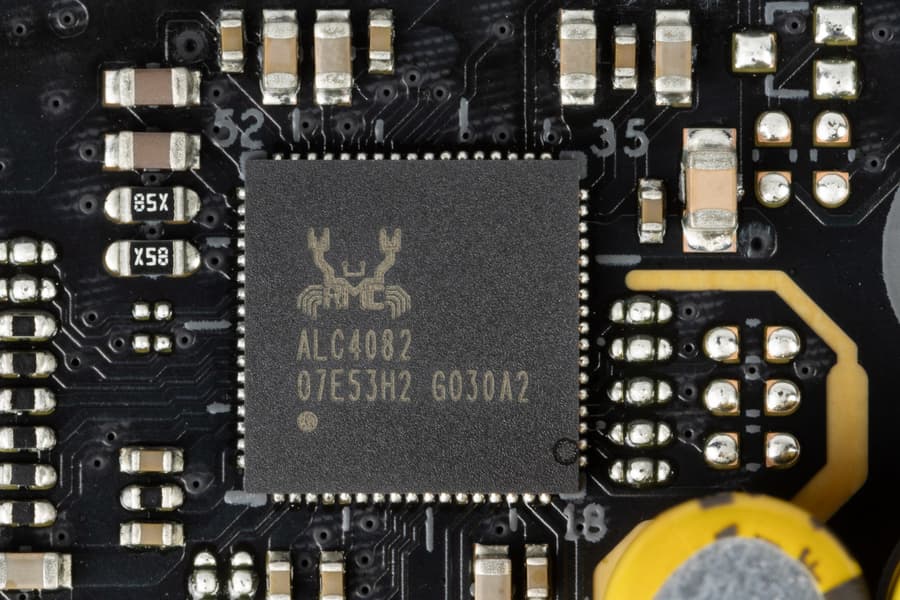

В данном случае плата оснащена аудиоподсистемой, где звуком заведует аудиокодек Realtek ALC4082, он целом обеспечивает вывод звука по схемам до 7.1 с разрешением до 32 бит / 384 кГц. Не забываем, что для работы такого кодека требуются сигнальные линии USB 2.0 (протокол HDA «Азалия» уже сильно устарел и убран из новой платформы).

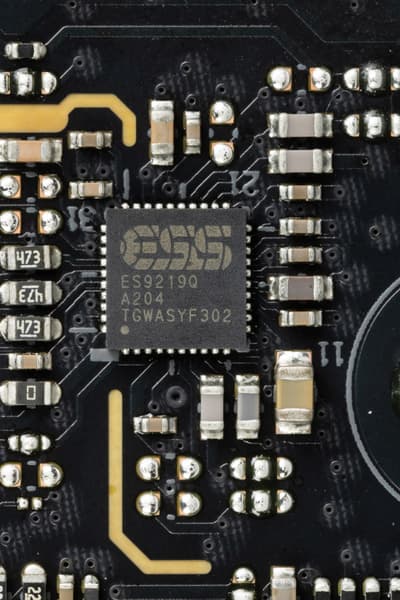

Имеется и ЦАП ESS ES9219.
В аудиоцепях платы применяются «аудиофильские» конденсаторы.
Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. У карты два универсальных разъема с позолоченным покрытием по приему и выводу сигналов плюс оптический S/PDIF.
Вывод по схемам 5.1 и 7.1 возможен только через использование аудиогнезд на передней панели корпуса совместно с двумя гнездами на самой плате, а также через S/PDIF. Настройка схем – с помощью скачиваемого с сайта производителя ПО.
Питание, охлаждение

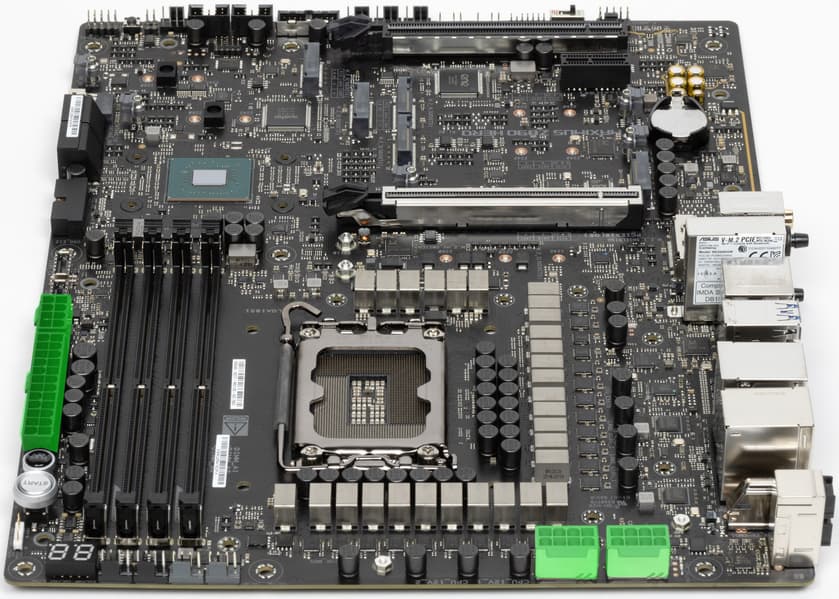

Для питания платы на ней предусмотрены 4 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V (они имеют металлическое армирование), а также 8-контактный PCIe для поддержки усиленного питания USB 3.2 Gen2x2 Type-C (с целью обеспечения быстрой зарядки мобильных устройств – до 60 Вт).

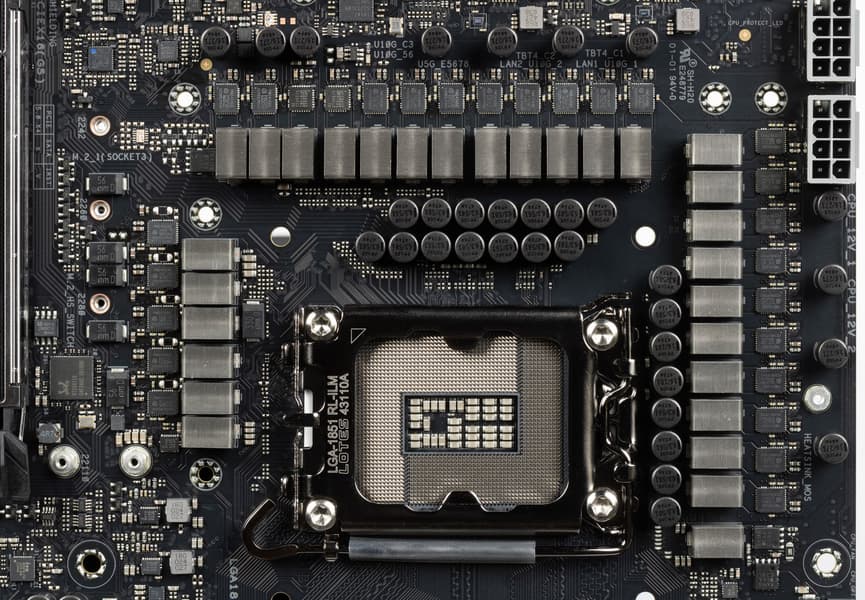

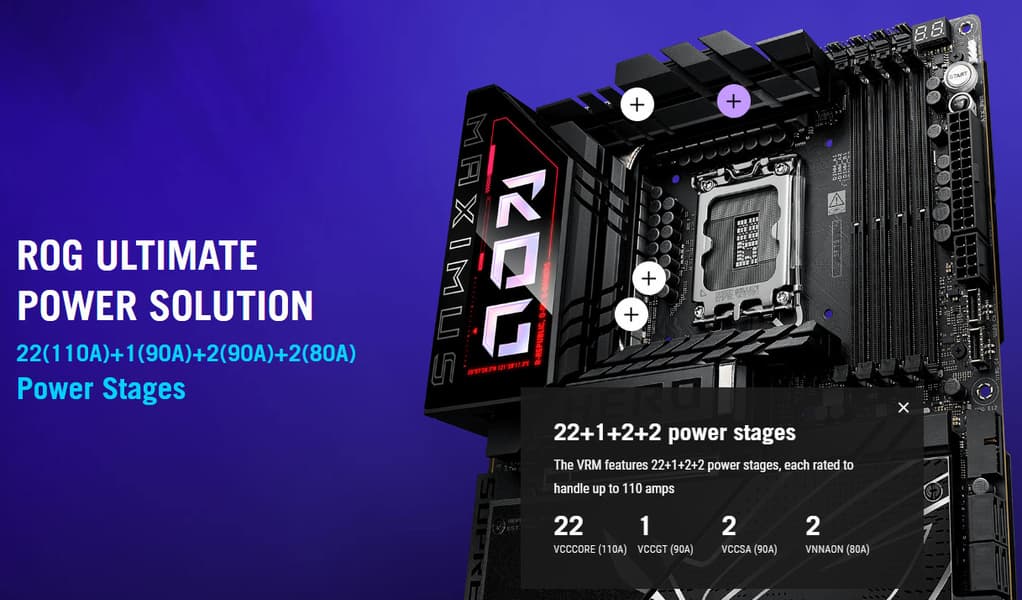

Схема питания процессора выполнена по схеме 22+1+2+2 (всего 27 фаз: 22 на VCore (ядро процессора), 1 на iGPU (интегрированное графическое ядро), 2 на VCCSA (System Agent, кольцевая шина) и 2 на VNNAON (управление энергосбережением).
Каждый канал фазы VCore и iGPU имеет суперферритовый дроссель и PMC41430 DrMOS от Infineon на 110 А.
Управление этой схемой возложено на фирменный ШИМ-контроллер Digi+ ASP2412.
Каждый канал фазы питания VCCSA кроме дросселя имеет PMC41420 DrMOS от Infineon на 80 А.
Управляет этой схемой ШИМ-контроллер Digi+ ASP2414.
Блок VNNAON имеет свою схему питания, куда входят MP87681 DrMOS (90 А) и ШИМ-контроллер MP2940C от Monolithic Power Systems.
Мы знаем, что практически на всех материнских платах Asus среднего и топового уровней можно найти фирменный цифровой контроллер TPU, который занимается умными сборками фаз питания для ШИМ-контроллеров. И вот тут мы наконец-то видим реального производителя таких микросхем: ENE Technology. До того все такие контроллеры мы видели в перемаркированном Asus виде.
Теперь про охлаждение.

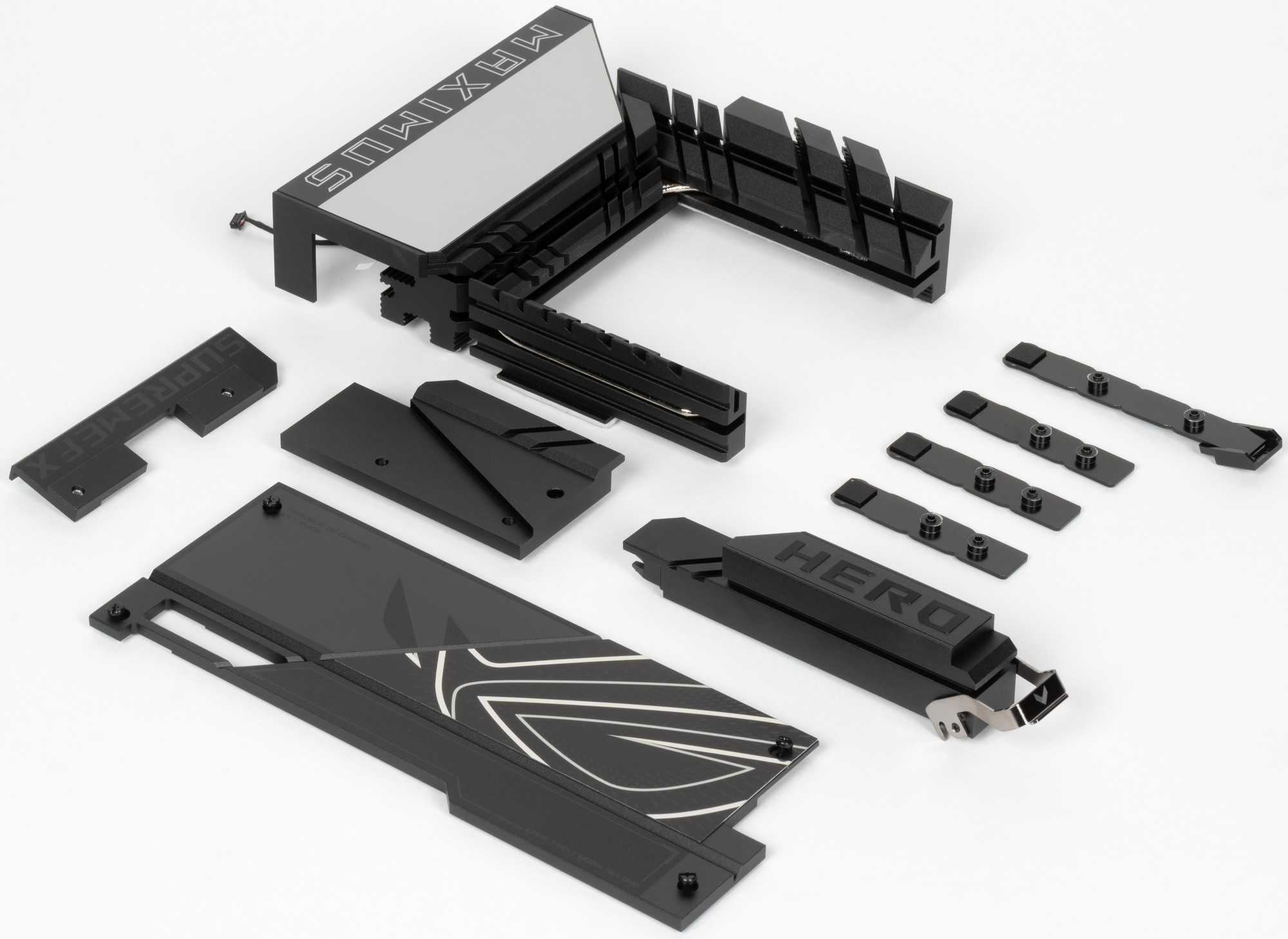

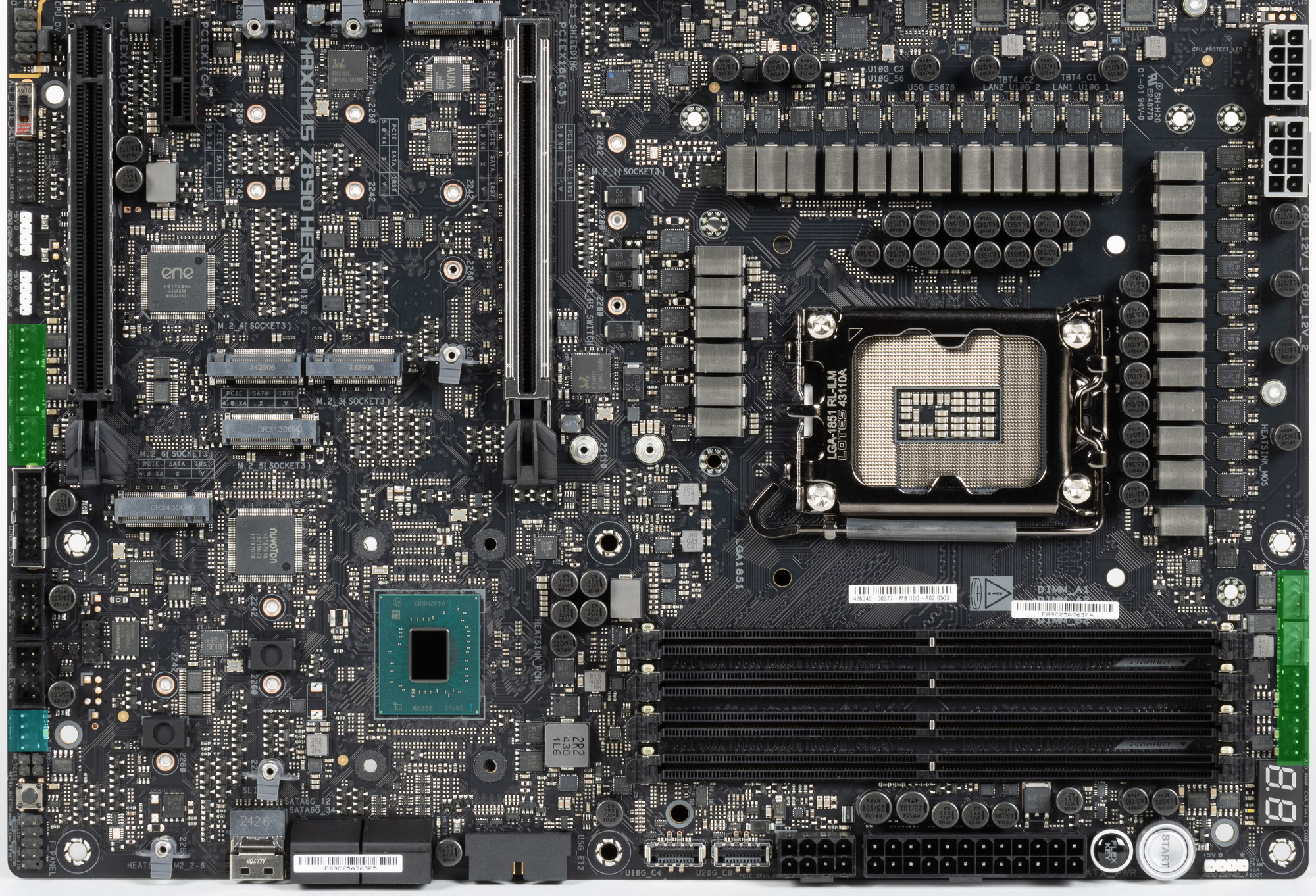

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

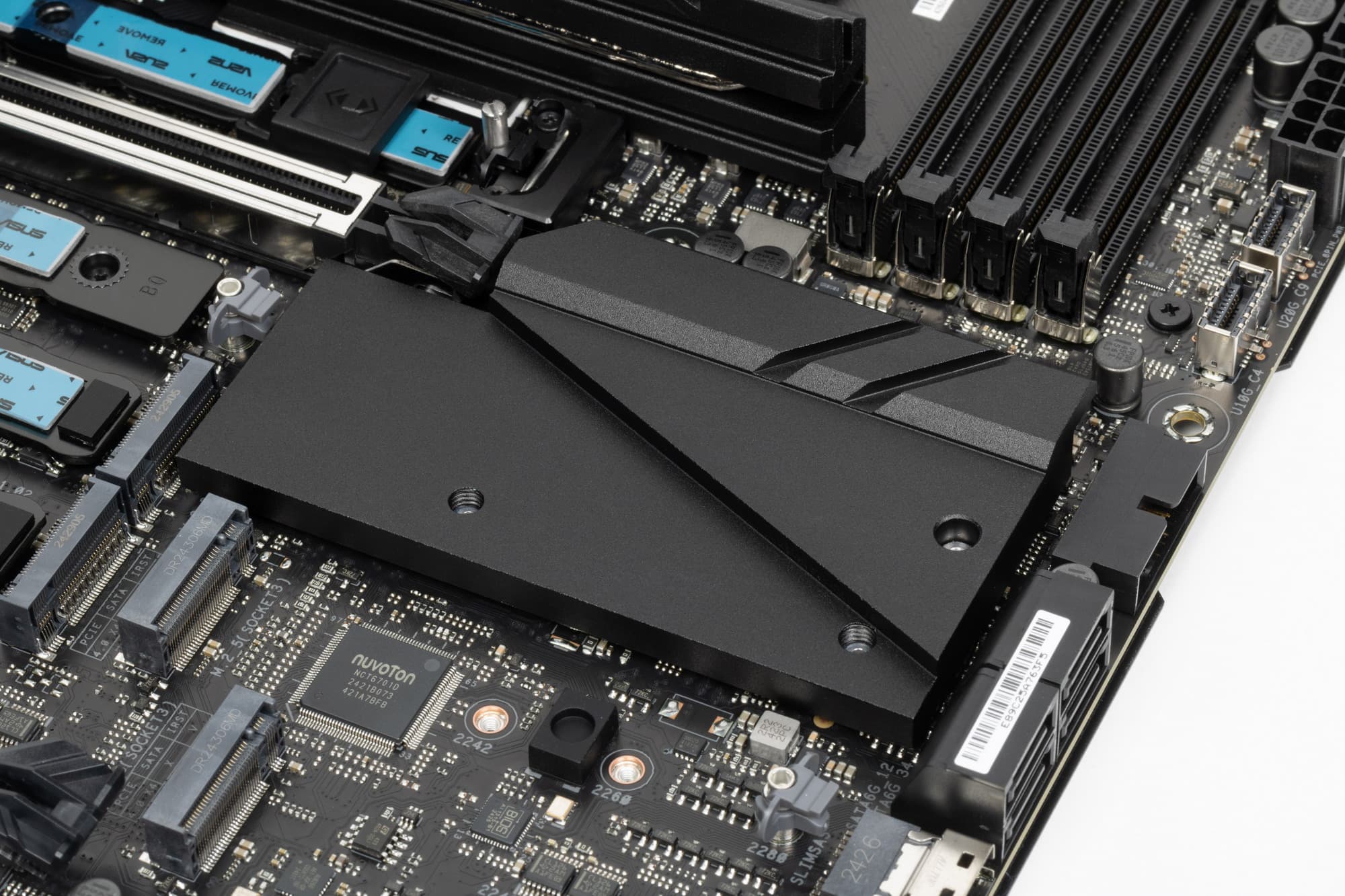

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои три радиатора, соединенные тепловой трубкой под прямыми углами.
Радиатор VRM, идущий вдоль заднего блока портов, имеет кожух, прикрывающий тот самый блок, оснащенный подсветкой.
Как я уже упоминал ранее, M.2 слоты также имеют радиаторы: у верхнего — свой персональный радиатор, у остальных — общий.
Одной из особенностей новой платформы Intel является поддержка современной памяти DDR5 в в виде CUDIMM. Цель этих новаций – достижение более высоких тактовых частот работы, а значит и нагрев модулей памяти может вырасти. Поэтому в комплекте поставки матплаты имеется дополнительный кронштейн для крепления вентилятора 40-60 мм, устанавливаемый на верхнем торце платы рядом со слотами ОЗУ. Вентилятор приобретается отдельно.
Для монтажа вентилятора используется одно из штатных крепежных отверстий материнки.

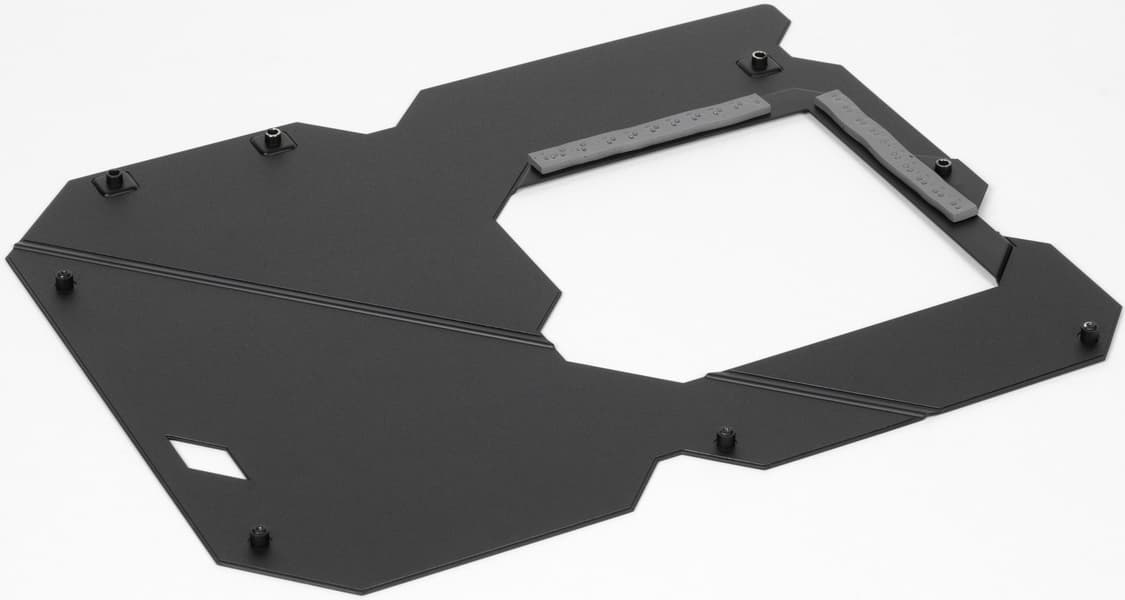

Напомню, что материнская плата имеет бэкплейт, который кроме защитной функции еще и играет роль вспомогательного охладителя матплаты с обратной стороны в области VRM.

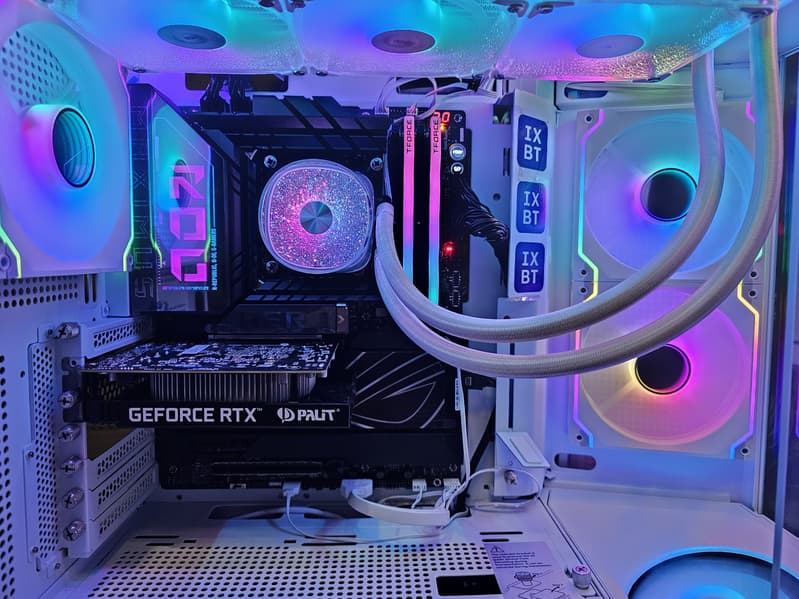

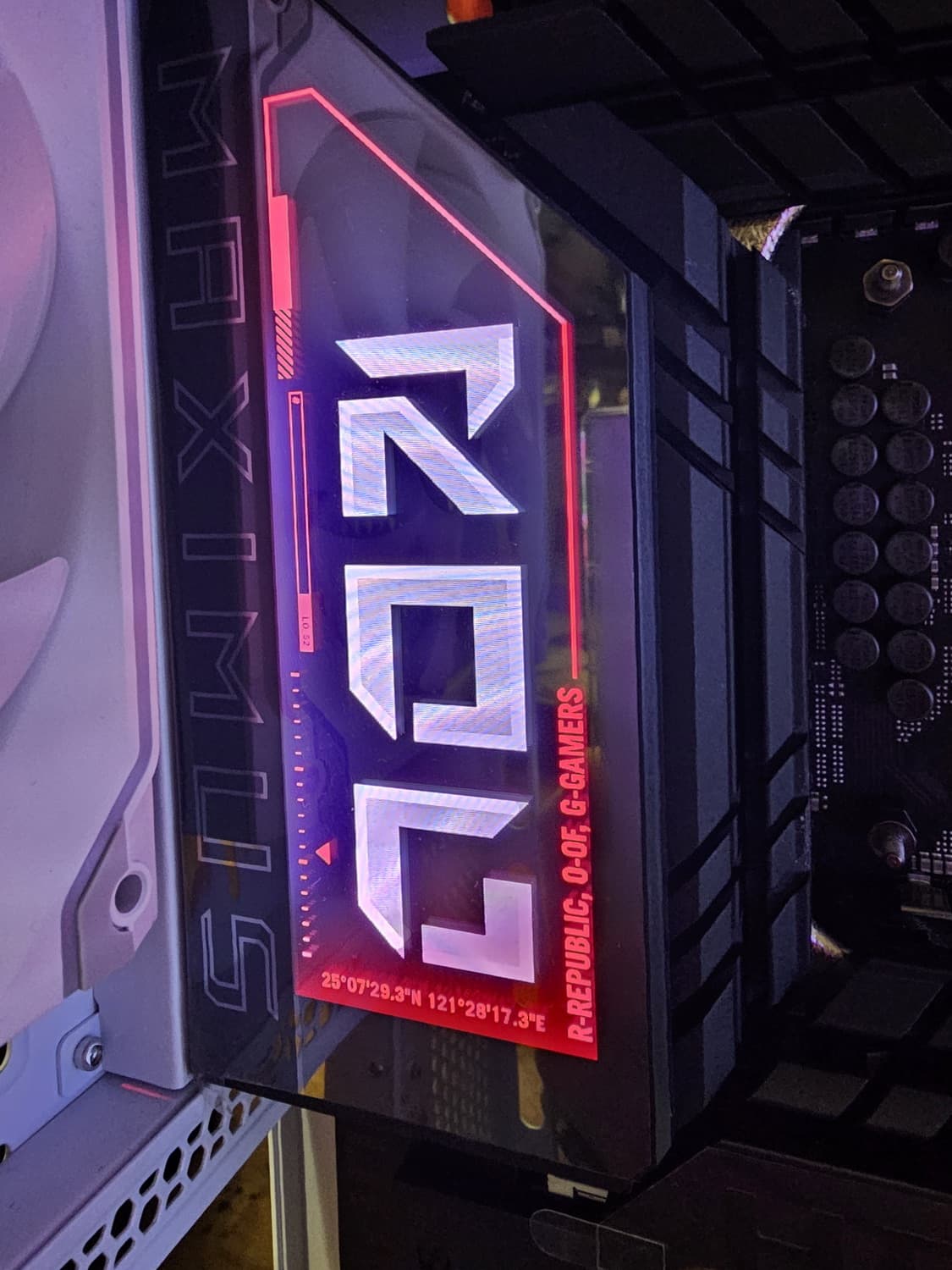

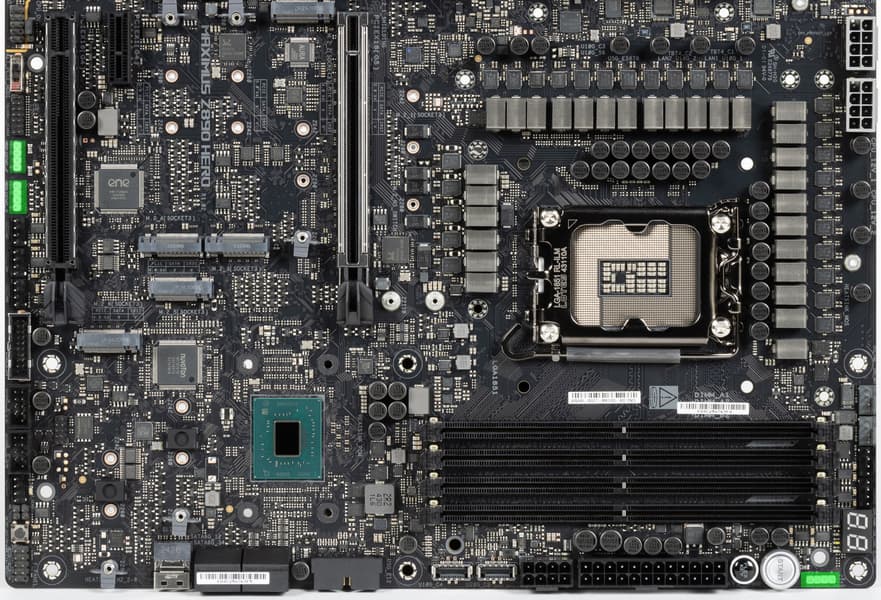

Подсветка

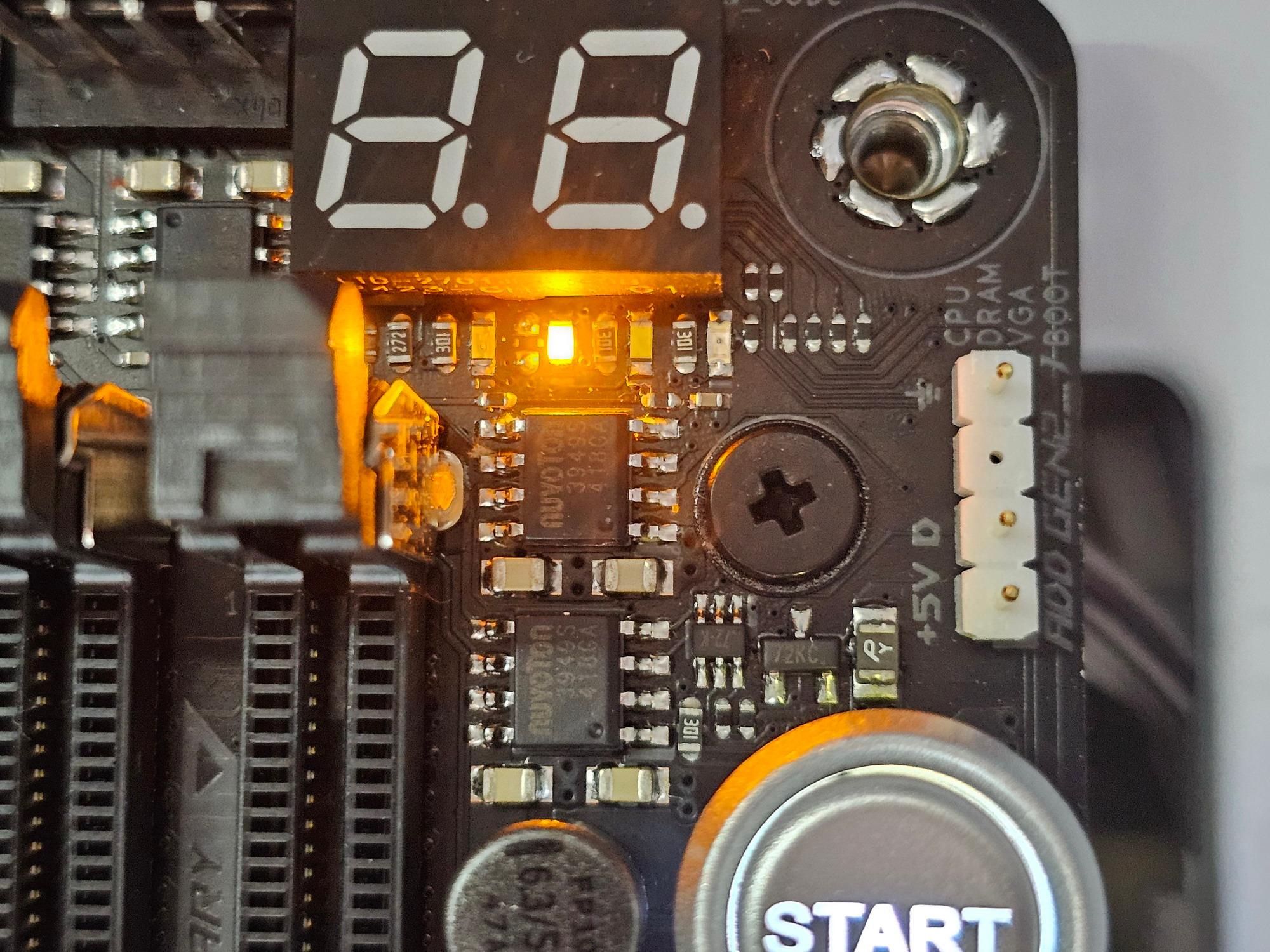

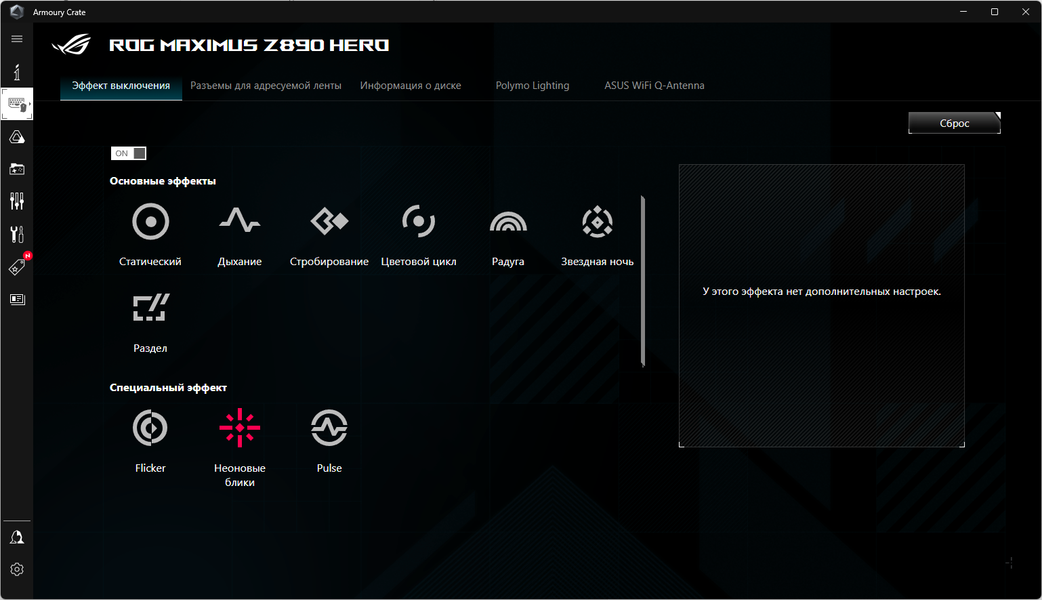

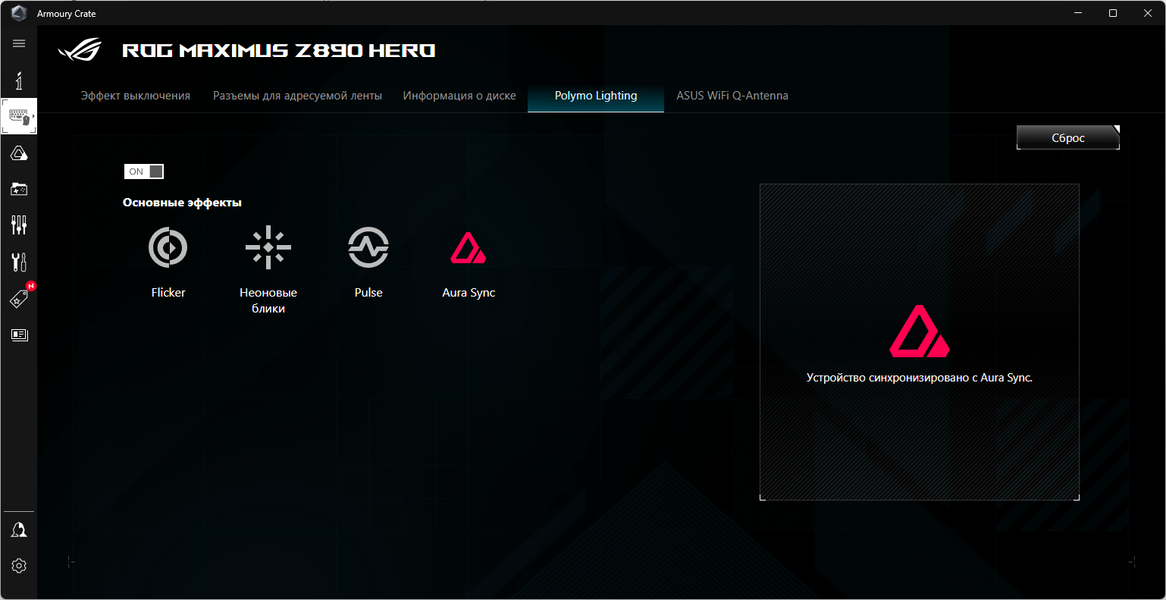

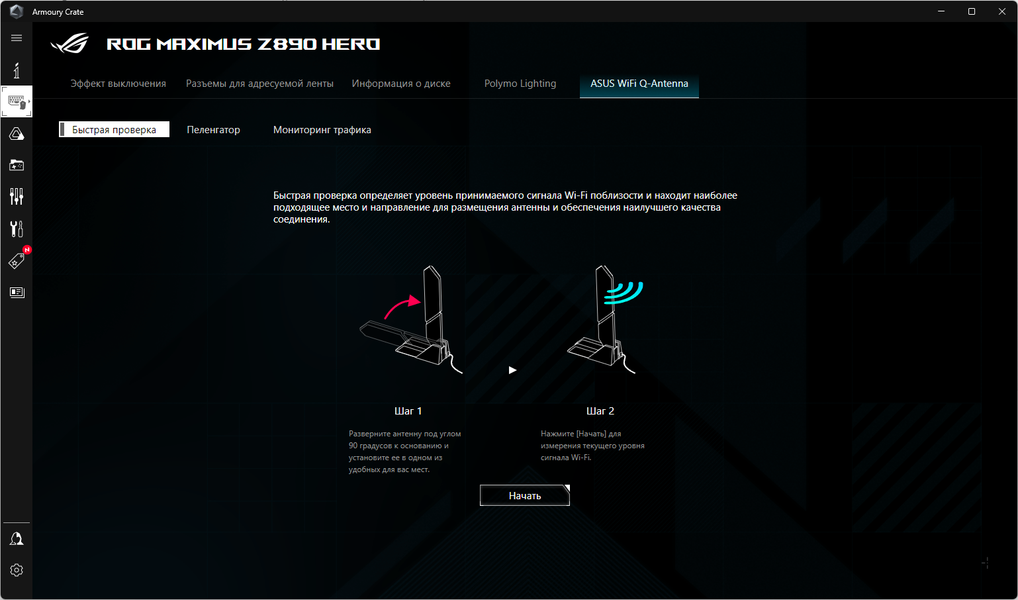

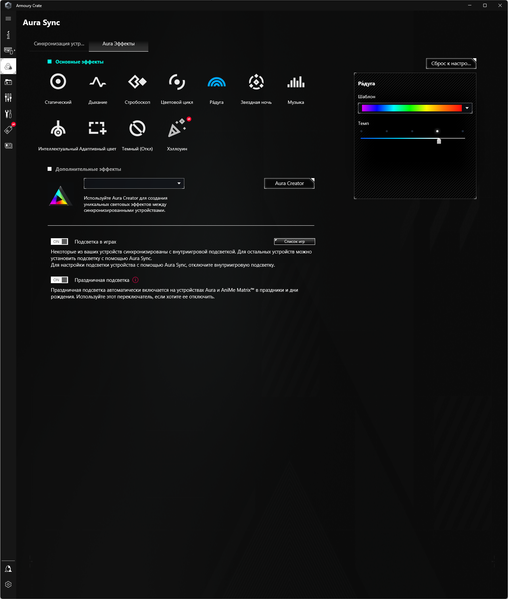

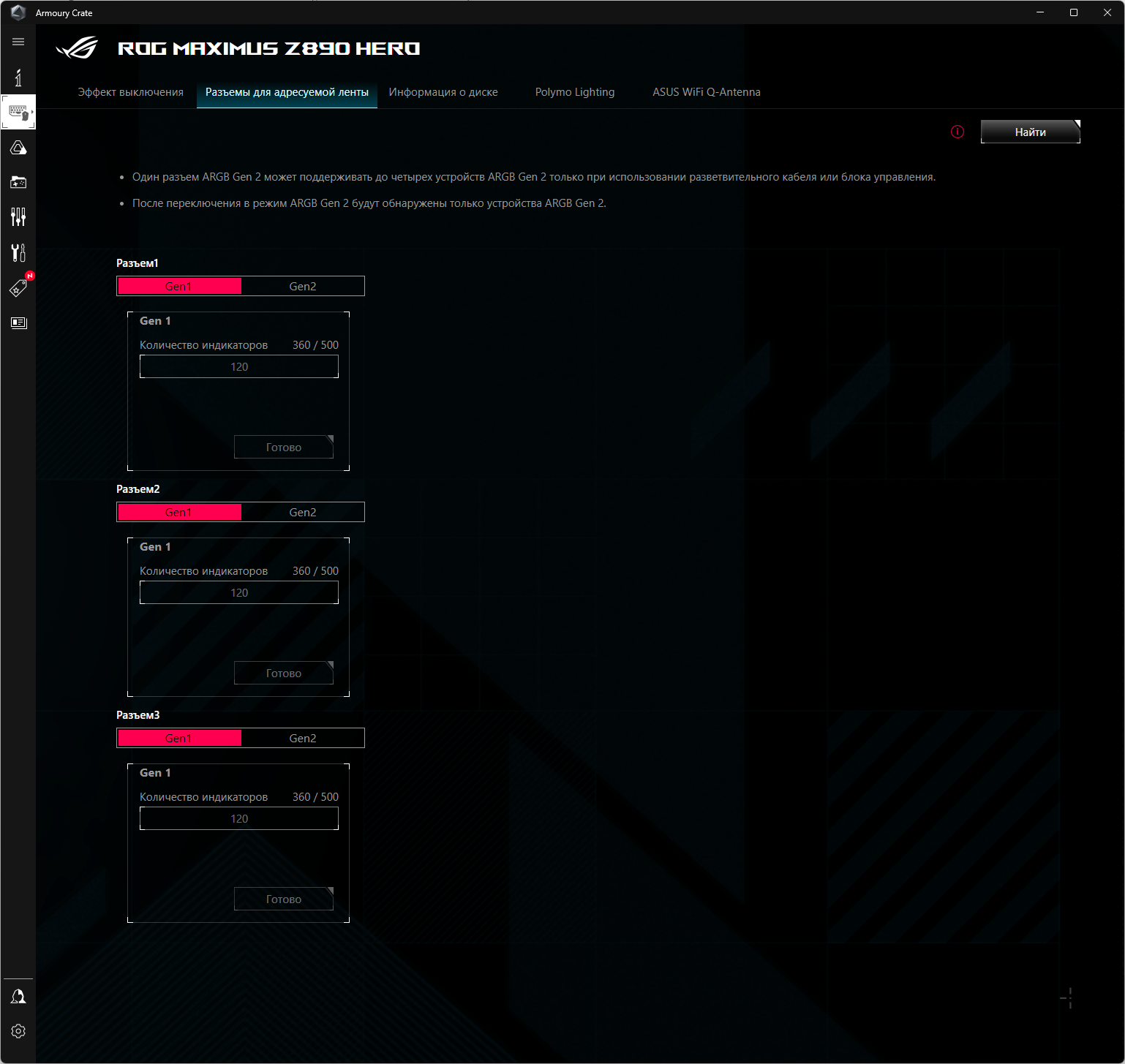

Программное обеспечение под Windows

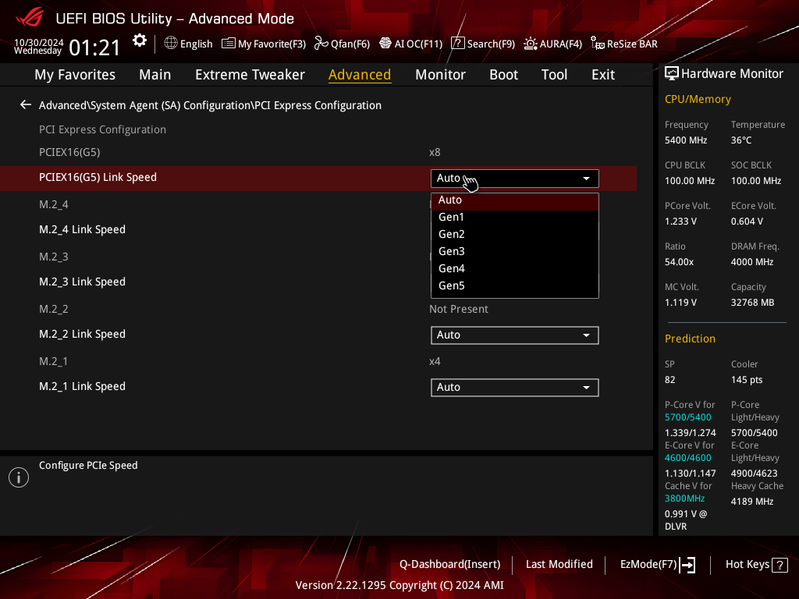

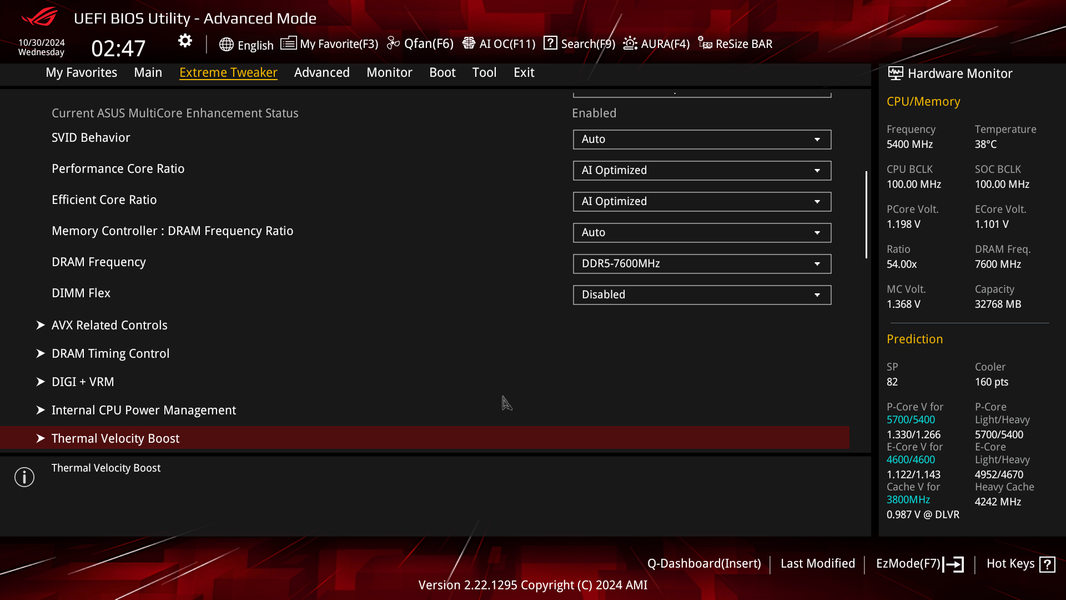

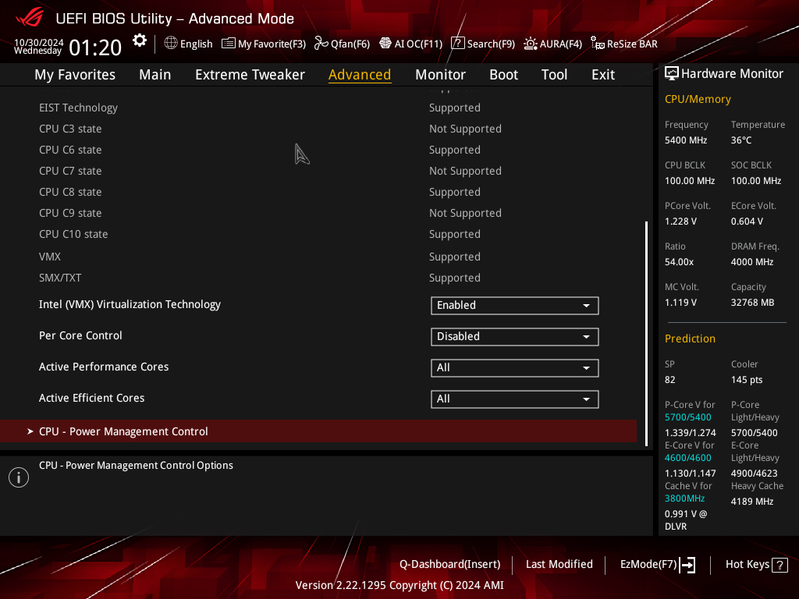

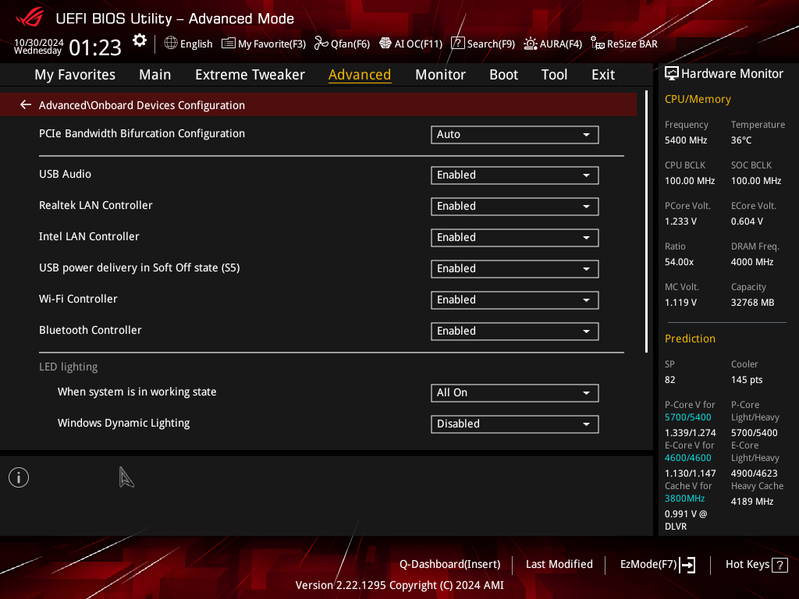

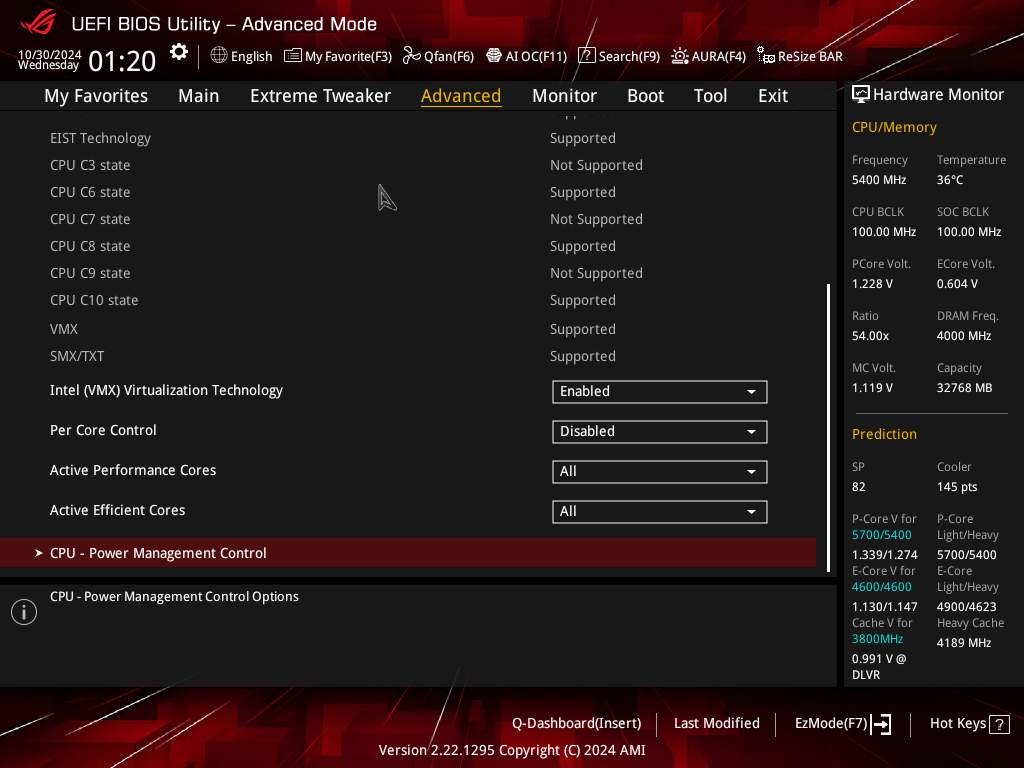

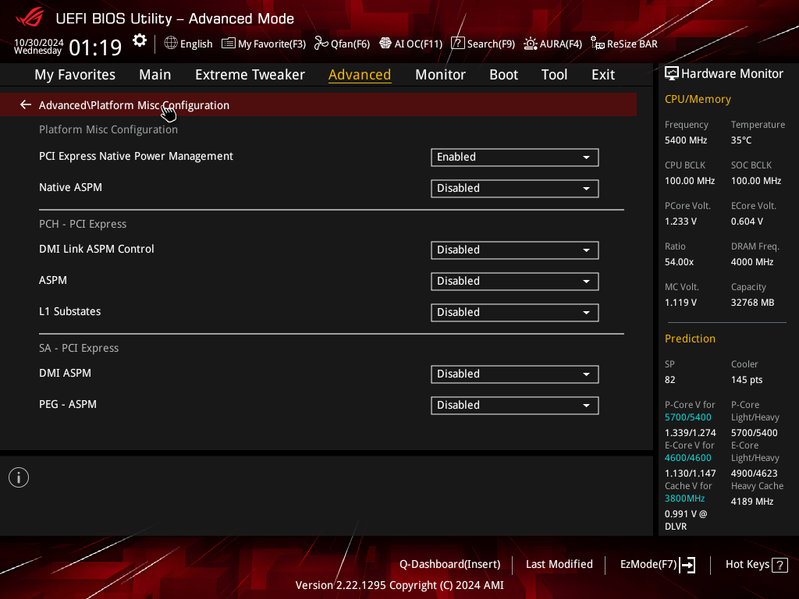

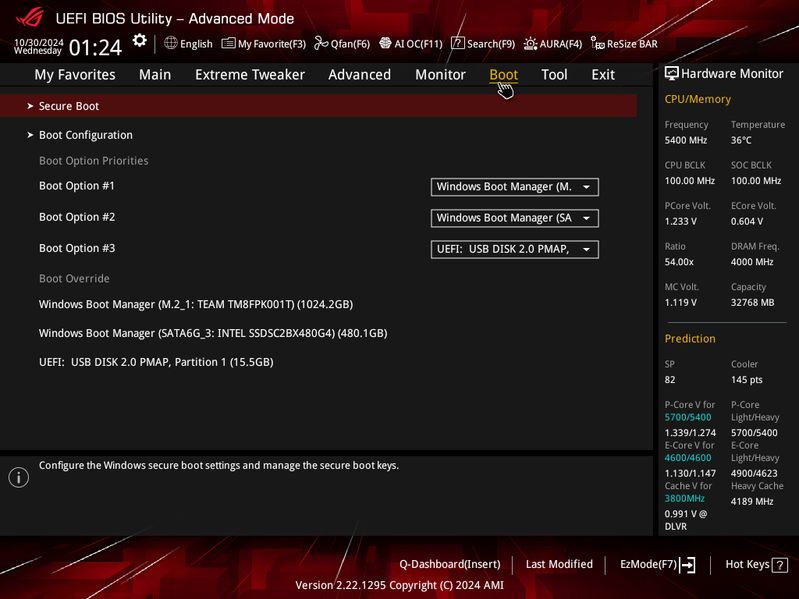

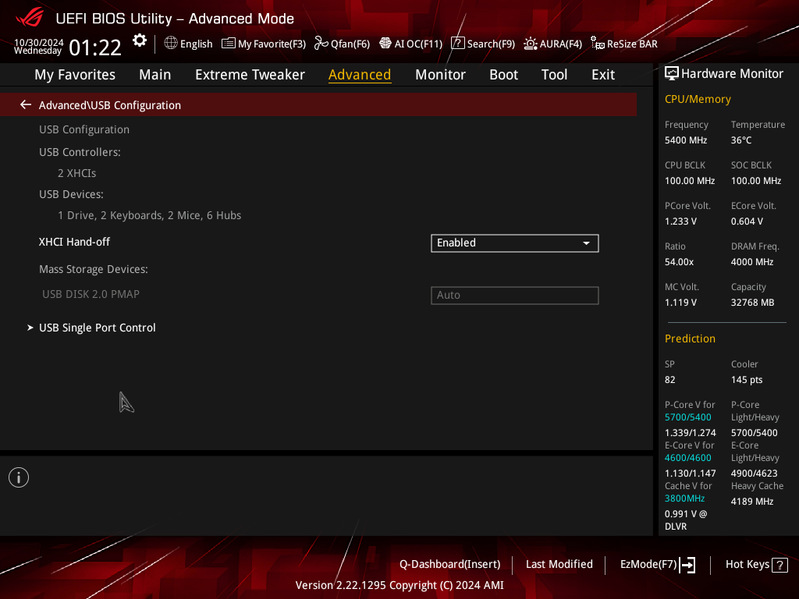

Настройки BIOS

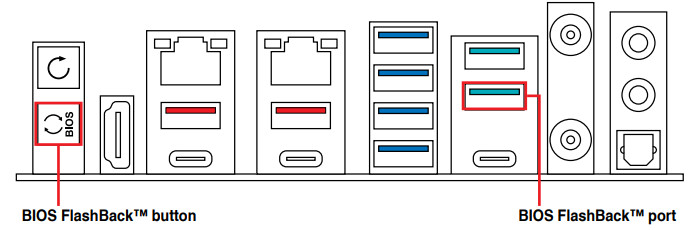

Работоспособность (и разгон)

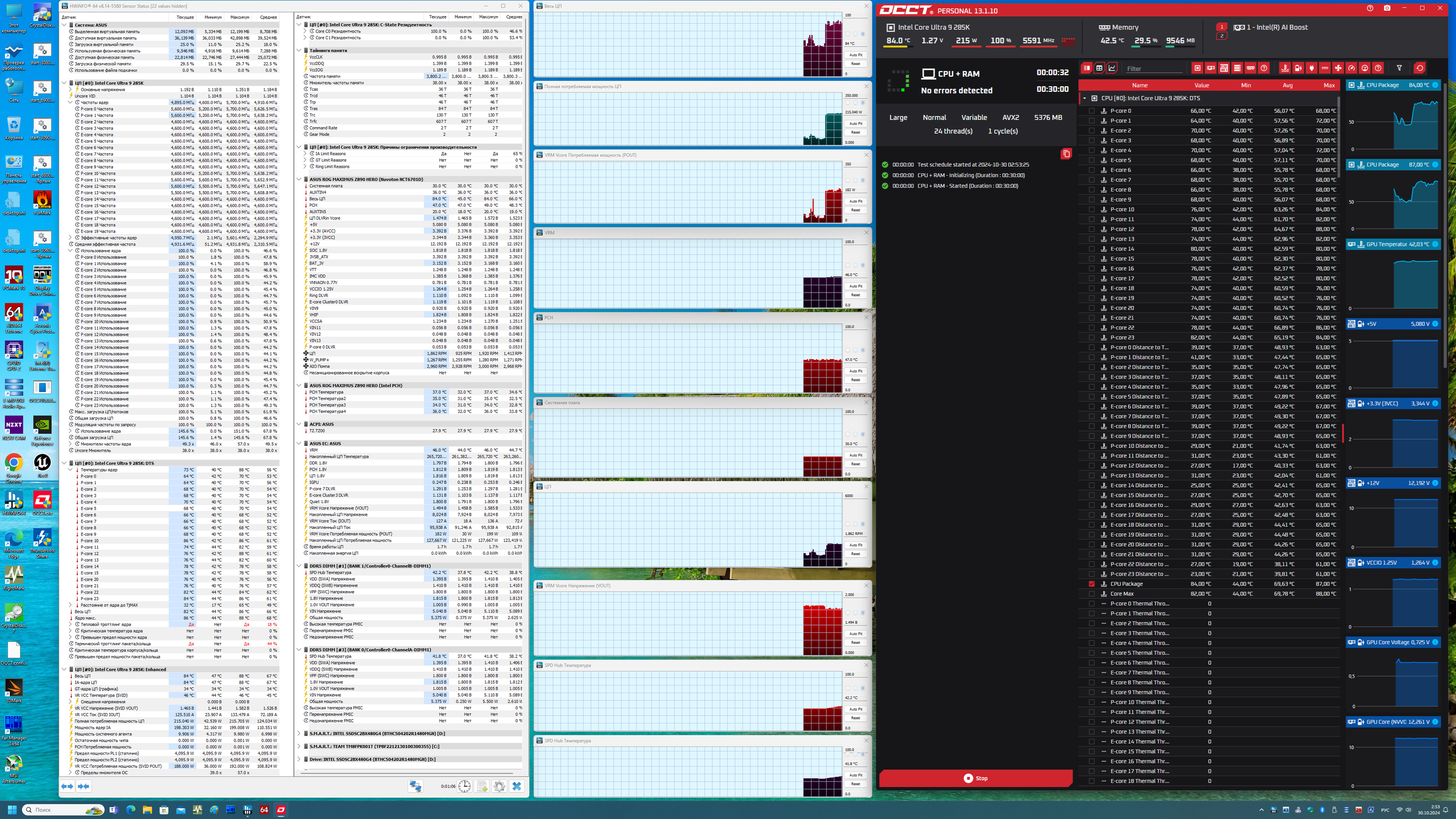

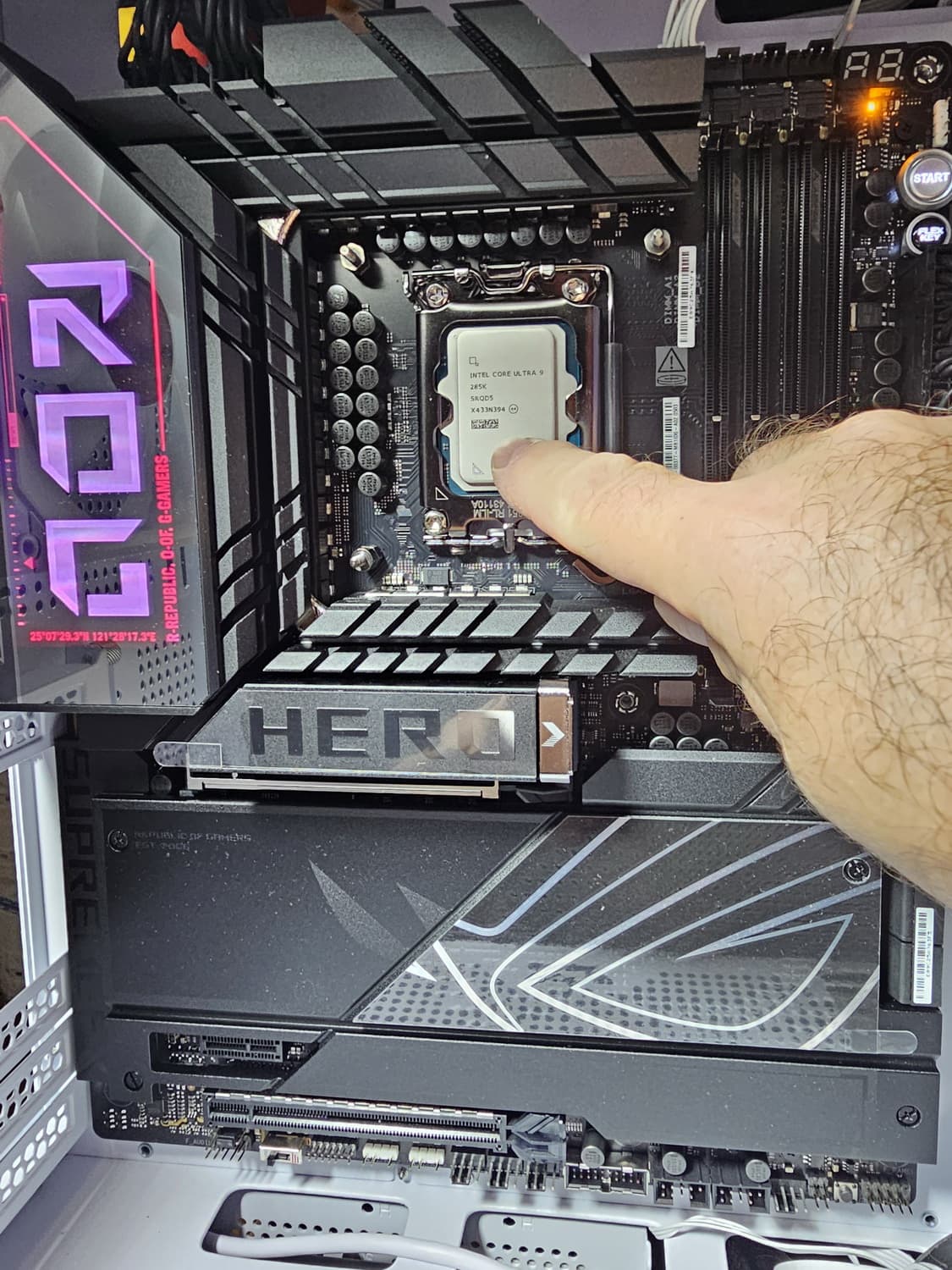

Запускаем все в режиме по умолчанию . Затем нагружаем тестами.

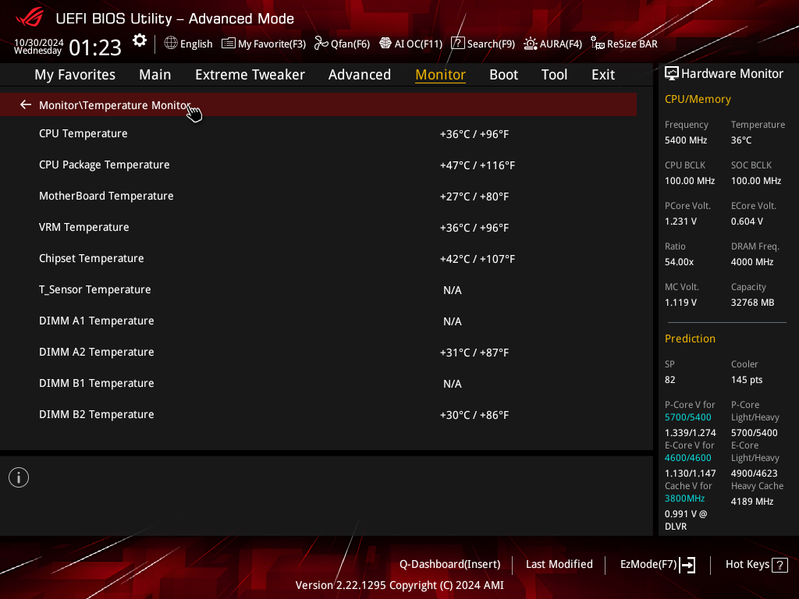

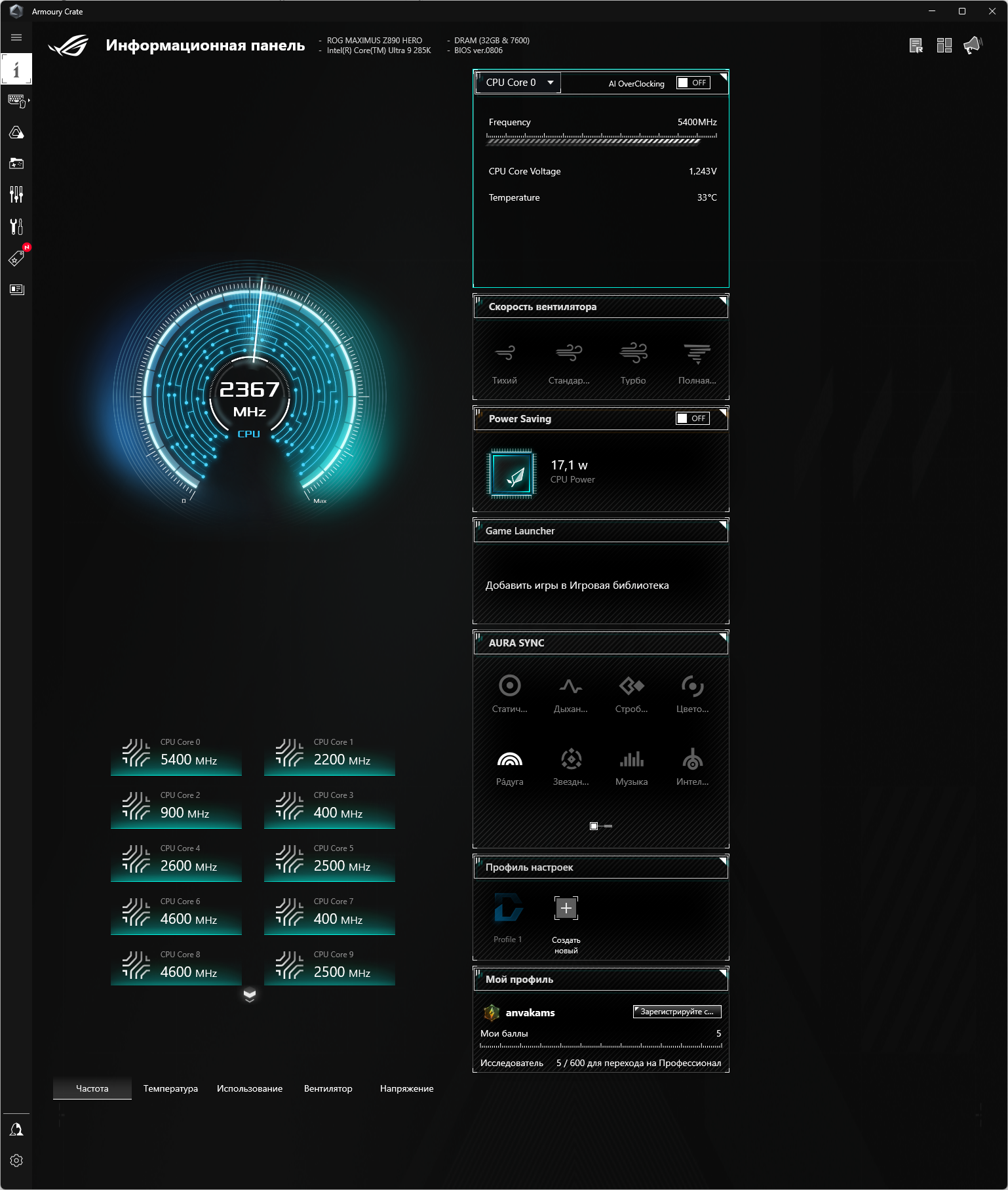

В режиме авторазгона мы получили до 5,4 ГГц по всем P-ядрам, и 4.6 ГГц по всем Е-ядрам. Напомню, что начиная с этого поколения процессоров, все ядра имеют по 1 потоку, то есть гипертрейдинга (многопоточности) теперь нет.
Мне сложно оценить, высокий ли этот авторазгон, или нет, к тому же сейчас всем партнерам Intel велено по умолчанию в BIOS выставлять рекомендуемые настройки (где оверклокинг сильно лимитирован). Однако все равно мы видим, что авторазгон очень приличный. Ибо, безусловно, у материнской платы просто очень мощное питание.

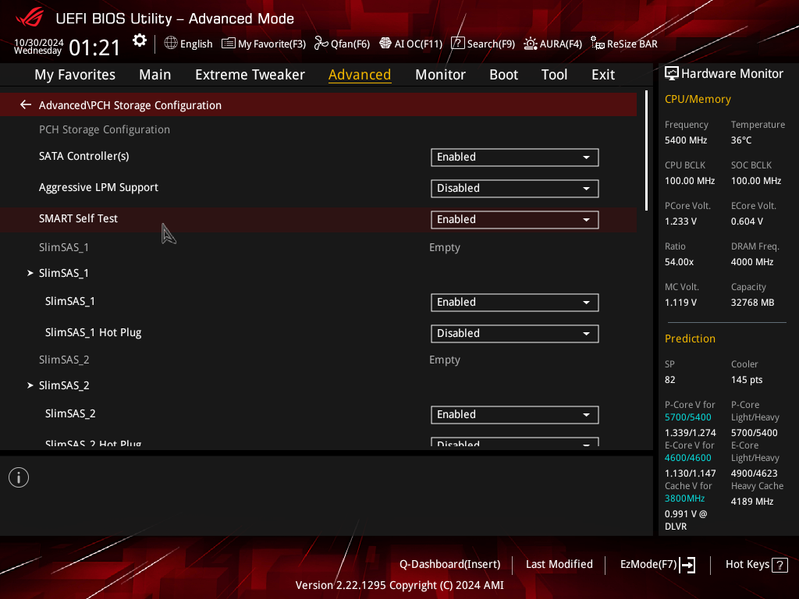

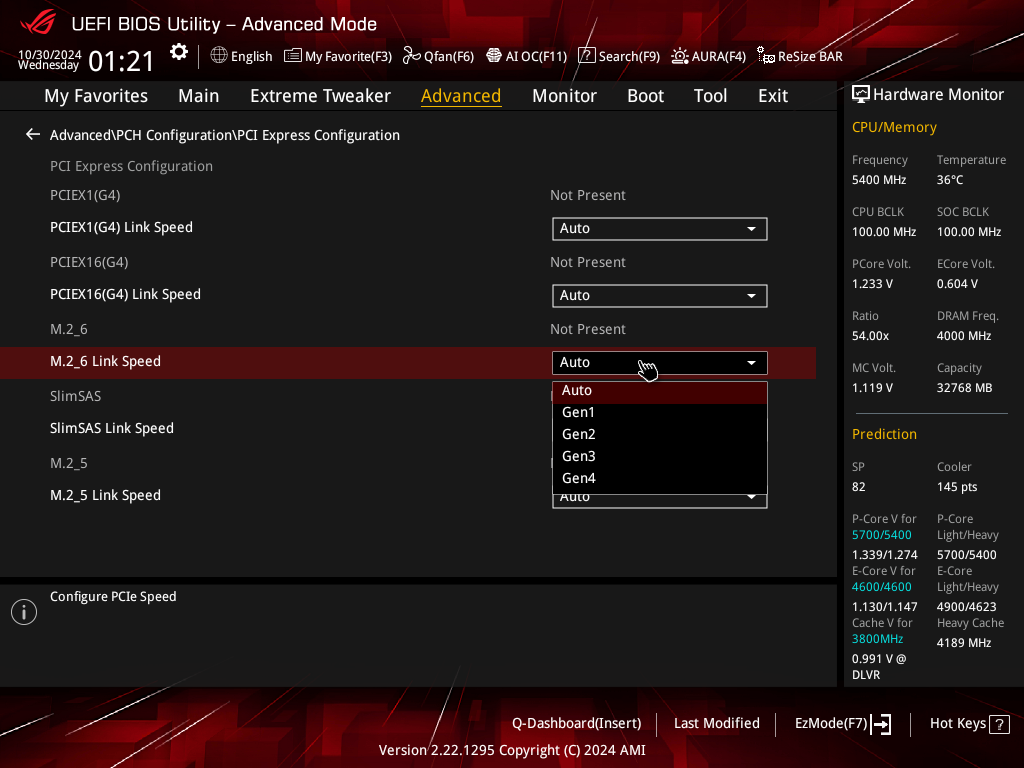

Но зачем останавливаться на том, что там советует Intel? А зачем тогда все партнеры «синих» придумывают всякие там подборы режимов работы, основываясь на ИИ ? Вот мы и сейчас в BIOS выбрали AI Optimization. Посмотрим, чего там даст такой режим.
Странно, да? Частоты работы ядер процессора вроде почти не изменились, а потребление CPU выросло. Как-то с первого взгляда – непонятно. Однако вот когда сравниваешь реальную производительность, то +2% где-то получилось. Короче, вообще не стоит игра свеч.
А теперь давайте-ка вспомнил былые режимы, тесты и включим MCE на полную, чтобы снять лимиты, но оставив все наборы частот и вольтажы на автоматическом режиме. Ну как-то видно, что частоты подросли, уже ощутимо, потребление CPU вышло за пределы 210 Вт (безусловно, это все еще сильно меньше, чем «кушал» 14900K в подобном режиме). Производительность также выросла, но +3%... Кхм.
В общем, оверклокинг – это тяжелая наука, ему надо посвящать недели, ибо у него сотни опций и т.п. Предоставляю такую возможность фанатам этого дела, благо данная матплата реально имеет очень хороший потенциал, прежде всего по системе питания.
Выводы

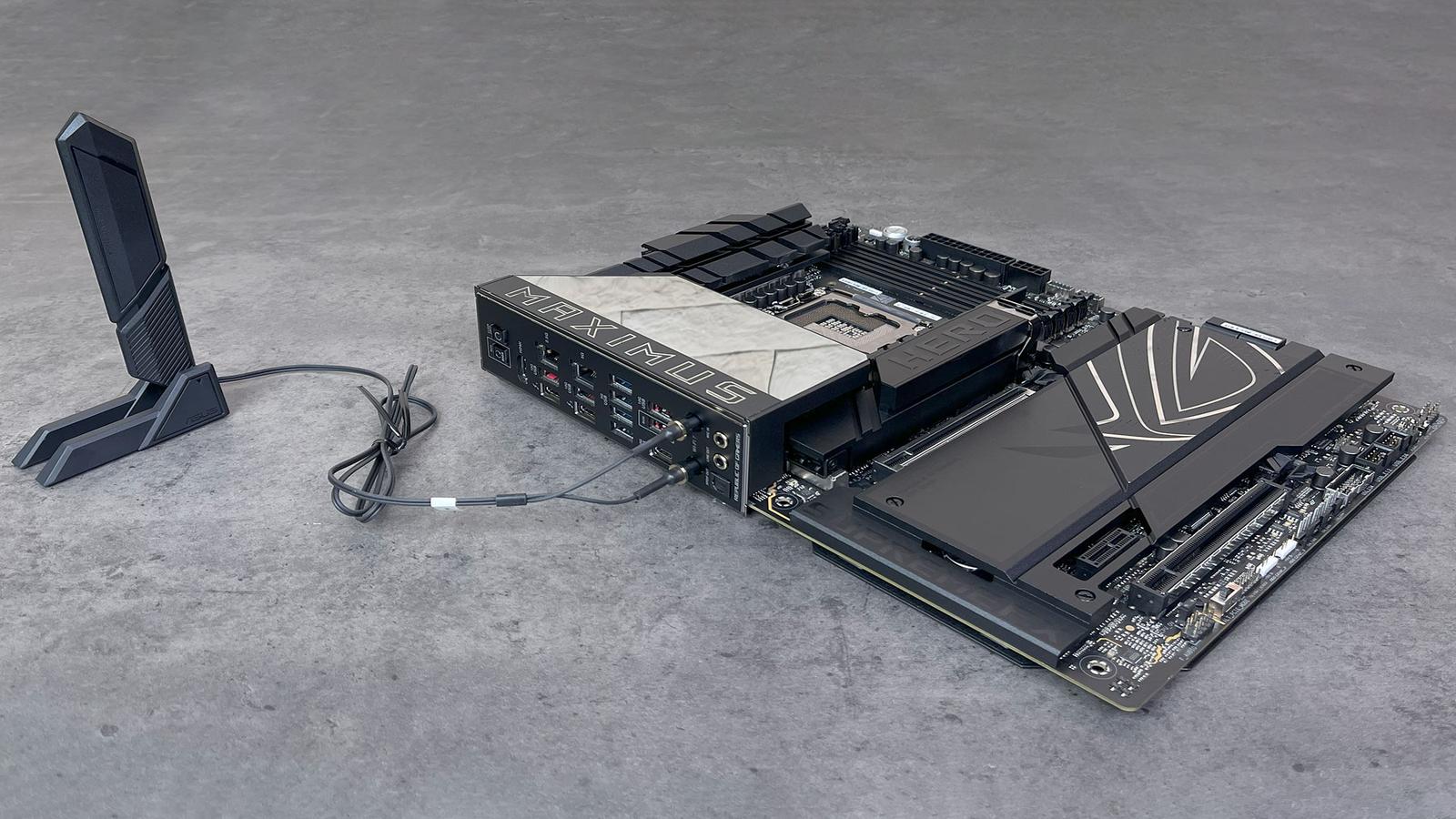

Asus ROG Maximus Z890 Hero — капитально мощный, современный и, разумеется, дорогой вариант материнской платы из флагманской серии ROG на базе последнего чипсета Intel Z890. Это не самая старшая модель в линейке, однако ее стоимость составляет около 100 тысяч рублей. Плата очень навороченная, имеет поддержку процессоров Intel Core Ultra поколения 200, создана для геймеров и энтузиастов-оверклокеров.
У нее имеется 21 порт USB разных видов, включая 2 самых быстрых USB4, один USB 3.2 Gen2×2 в виде внутреннего порта Type-C и 6 USB 3.2 Gen2. Также плата предлагает 2 слота PCIe х16, один из которых получает от процессора 16 линий PCIe 5.0, а другой работает в режиме x4 (подключен к чипсету), имеется и слот PCIe x1. У платы аж 6 слотов M.2, 4 из которых подключены напрямую к процессору: один — линиями PCIe 4.0, второй — линиями PCIe 5.0, а третий и четвертый делят линии PCIe 5.0 со слотом PCIe x16, вынуждая последний переходить в режим х8. Два других слота М.2 подключены к чипсету Z890 линиями PCIe 4.0.
В арсенале платы также есть 4 порта SATA и 8 разъемов для вентиляторов. Система питания процессора очень и очень мощная, способная обеспечить работу любых совместимых процессоров с приличным запасом на разгон. Плата имеет грамотную систему охлаждения каждого потенциально греющегося элемента, включая накопители в слотах M.2 (термопрокладки для охлаждения накопителей в 4 слотах есть с обеих сторон). Сетевые возможности прекрасные: два быстрых проводных контроллера (5 и 2,5 Гбит/с) и один самый современный беспроводной — Wi-Fi 7 + Bluetooth 5.4. В числе плюсов платы можно упомянуть неплохую стильную подсветку, а также широкие возможности для подключения дополнительных RGB-устройств.
Для энтузиастов и любителей всего самого производительного у платы имеется огромный арсенал настроек в BIOS Setup и возможность использовать фирменные утилиты под Windows, в том числе с интегрированными моделями ИИ для определения самого производительного режима работы ПК.
В номинации «Оригинальный дизайн» плата Asus ROG Maximus Z890 Hero получила награду:
