В последнее время одной из наиболее характерных тенденций рынка монохромной лазерной печати можно без преувеличения назвать появление все большего числа компактных недорогих моделей, наряду с высокой скоростью печати, предлагающих широкий выбор интерфейсов и двухстороннюю автоматическую печать в стандартной поставке. Одним из таких универсальных решений можно назвать недавно поступивший в продажу монохромную модель Xerox Phaser 3420, которая позиционируется компанией как универсальный принтер для небольших рабочих групп до 5 человек, а также как мощное персональное устройство «для работы дома и в офисе». С такой формулировкой трудно не согласиться, однако, от себя могу добавить, что высокая скорость печати модели — до 20 страниц формата А4 в минуту, в сочетании с месячным ресурсом до 50 тысяч страниц, в некоторых случаях с успехом может обеспечить потребности гораздо большего офиса.
Компания Xerox — основоположник и один из старожилов рынка персональной лазерной печати, владелец значительного числа ключевых патентов в этой области. В последнее время Xerox проводит последовательную политику производства своих новинок на производственных мощностях OEM-партнеров; однако, как объясняют в компании, проведение аналогий между принтерами со схожими характеристиками от других компаний зачастую некорректно, так как производство и сертификация продуктов Xerox регламентируется внутренними высокими стандартами компании.
Рассматриваемая сегодня модель Phaser 3420 занимает в модельном ряду монохромных принтеров Xerox положение между серией SOHO принтеров семейства Phaser 31xx и более производительной моделью для рабочих групп, Phaser 3450, с производительностью до 24 страниц А4 в минуту. Для начала ознакомимся с характеристиками Phaser 3420, заявленными производителем.
Монохромный лазерный принтер Xerox Phaser 3420 | |
| Метод печати | Лазерный монохромный |
| Разрешение | 600 × 600 dpi, 1200 dpi в режиме улучшения изображения (IQ) |
| Разогрев принтера после включения | Менее 50 с |
| Время до выхода первой страницы | Менее 12 с |
| Скорость печати | 20 страниц в минуту (А4) / 21 страница в минуту (Letter) |
| Языки | PCL6, IBM ProPrinter, Epson, опциональный PostScript 3 |
| Процессор | RISC, 166 МГц |
| Память, RAM | Стандартная поставка — 16 Мб, расширяемая до 144 Мб |
| Поддерживаемые ОС | Microsoft Windows 95/98/NT 4.0/Me/2K/XP, DOS, Linux, SUN Solaris, HP-UX, SCO |
| Поддерживаемые сетевые протоколы | TCP/IP, SPX/IPX, Ethertalk, SNMP, HTTP1.1, DLC/LLC |
| Двусторонняя печать | Дуплексный модуль в стандартной поставке |
| Интерфейсы | USB 2.0 (USB кабель в комплекте); двунаправленный параллельный IEEE1284; Ethernet 10/100 Base TX |
| Подача бумаги | Лотки для бумаги, ручная подача |
| Шрифты | 45 масштабируемых (scalable), 1 растровый (bitmap), опция 136 шрифтов PostScript 3 |
| Форматы носителей | A4, Letter, Legal, B5, A5, A6, Folio, Executive, Monarch, Envelops COM 10/DL/C5/C6, от 76 × 128 мм до 216 × 356 мм; в дуплексном режиме — A4, Letter, Folio, Legal |
| Типы бумаги | Обычный, плотная бумага, конверты, прозрачные пленки, наклейки |
| Плотность бумаги | Стандартные лотки: 60 — 90 г/м² ; многоцелевой лоток: 60 — 163 г/м² |
| Емкость лотков | Основной лоток кассетного типа — 500 листов, |
| Максимальная емкость лотков подачи бумаги | 1100 листов (с опциональным лотком на 500 листов) плотностью 80 г/м² |
| Уровень шума | Не более 53 дБ А; не более 35 дБ А в ждущем режиме |
| Габариты | 480 × 522 × 516 мм |
| Вес | 13,5 кг |
| Питание | 220 — 240 В, 50/60 Гц |
| Энергопотребление | Менее 350 Вт; менее 400 Вт с опциональным лотком при печати, менее 100 Вт в режиме ожидания, менее 15 Вт — в режиме экономии |
| Месячный ресурс | До 50 тысяч страниц |
| Расходные материалы | Единый картридж с тонером, печатный барабан |
| Ресурс картриджа с тонером | До 10 тысяч листов при 5% заполнении; на 5 тысяч отпечатков — в стартовом комплекте |
| Опциональные возможности расширения | Лоток подачи бумаги на 500 листов; 100-контактные модули раширения памяти 32/64/128 МБ SDRAM DIMM |
Первое знакомство. Распаковка, подключение, установка картриджей и ПО
Комплектация принтера Xerox Phaser 3420 вполне стандартна: сам принтер, картридж со стартовым наполнением тонером (на 5 тысяч копий), диск с драйверами принтера, сетевыми утилитами и документацией, кабели USB и питания, руководства по установке принтера. Модель имеет современный офисный дизайн с плавными, но четкими обводами корпуса.

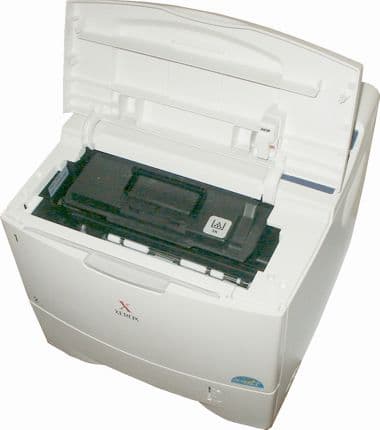

Печатный картридж вставляется в отсек, доступный после открытия верхней крышки принтера. Замена картриджа очень проста и может производиться даже пользователем, далеким от тонкостей вопросов техобслуживания.

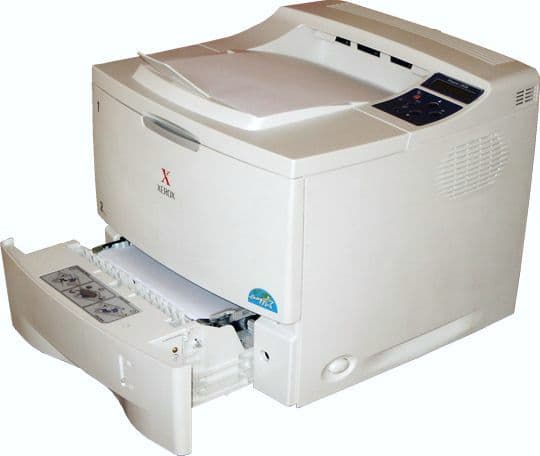

В стандартной поставке принтер обеспечивает подачу бумаги из стандартного лотка емкостью 500 листов…

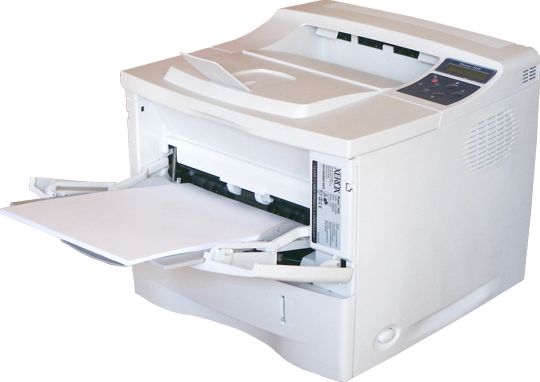

…или с помощью универсального лотка для работы со всеми видами поддерживаемых моделью носителей:

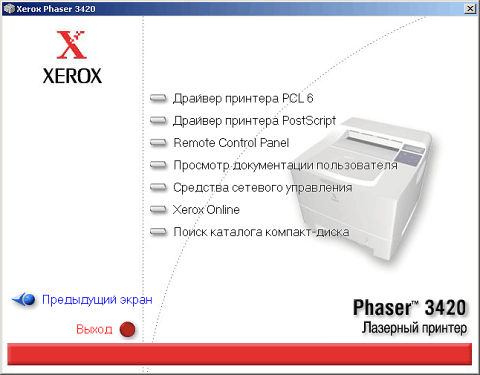

Процесс инсталляции драйверов инициализируется после запуска идущего в комплекте компакт-диска; после выбора подходящего языка перед вами открывается страничка с полным перечнем содержимого.
Представленный на тестирование принтер Xerox Phaser 3420 тестировался совместно с системой под управлением Windows XP, как с драйвером PCL6, так и с версией эмуляции PostScript.
Методика тестирования
Общая методика измерения качественных и количественных характеристик лазерных принтеров сведена воедино в этом материале:
Методика тестирования лазерных принтеров
Особенности конструкции принтера

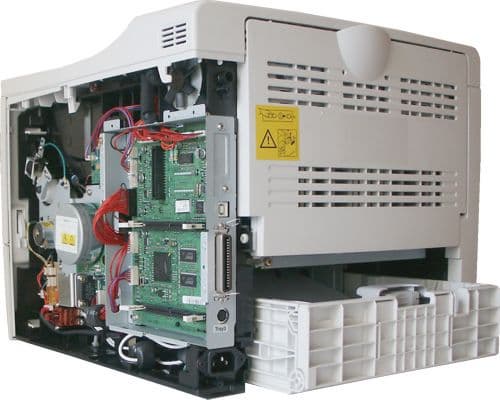

Вся электроника принтера Xerox Phaser 3420 расположена на одноплатном контроллере, доступ к которому открывается после откручивания двух винтов с тыльной стороны принтера.
Плата обладает двумя слотами DIMM для расширения памяти дополнительными 100-контактными модулями SDRAM емкостью 32 Мб, 64 Мб или 128 Мб (в сумме до 144 Мб).
Ниже порта LPT расположен разъем для инициализации дополнительных лотков подачи бумаги.

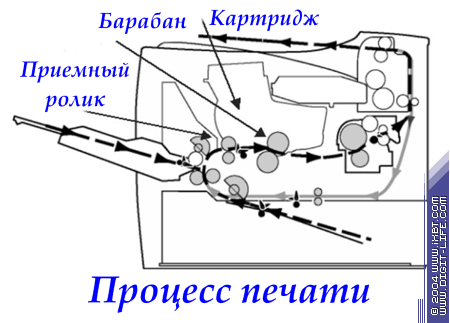

Несколько слов о реализации механизма подачи бумаги в принтере Xerox Phaser 3420. Как видно на нижеприведенной схеме, траектория при односторонней печати достаточно проста, однако, сквозное прохождение бумаги исключено; скорее всего, именно поэтому максимальная плотность носителя для этой модели ограничена 163 г/м².

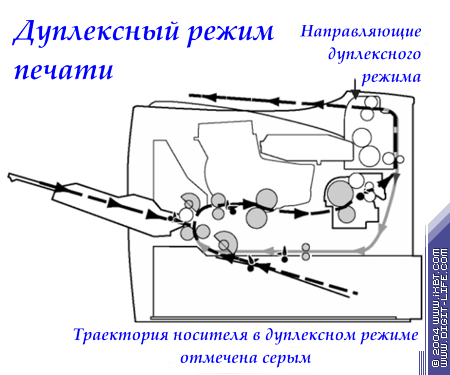

Принцип работы принтера Xerox Phaser 3420 в дуплексном режиме, являющемся стандартной функцией для этой модели, показан на схеме ниже; визуально скорость работы принтера при установках двусторонней печати происходит достаточно высока. Модель достаточно энергично запечатывает обратную сторону листа, отдельно стоит отметить, что в настройках принтера возможна установка «переворачивания» листа как по широкой, так и по узкой стороне.
Настройки принтера. Процесс печати

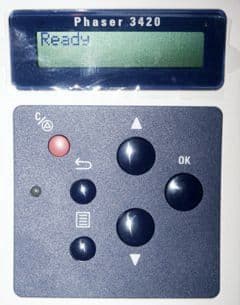

ЖК панель контроля режимов принтера Xerox Phaser 3420 имеет достаточно привычный для моделей этого класса 2-строчный дизайн. Манипулируя кнопками управления, можно изменить большинство настроек принтера без обращения к настройкам драйвера печати, плюс, вывести на печать контрольную страницу и текущие установки модели.

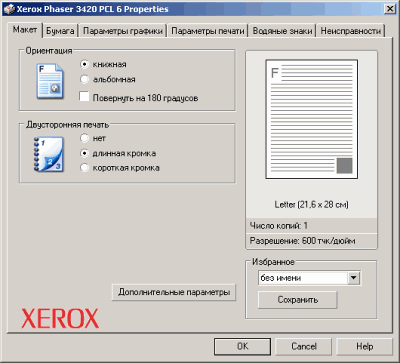

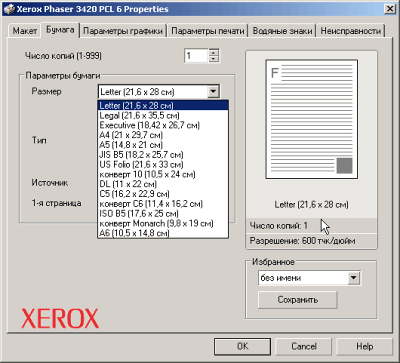

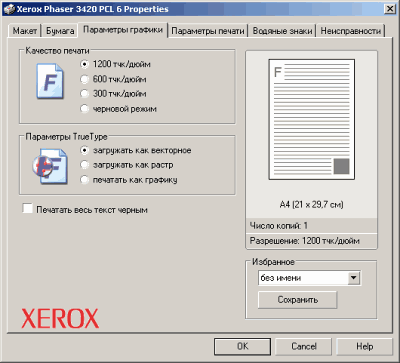

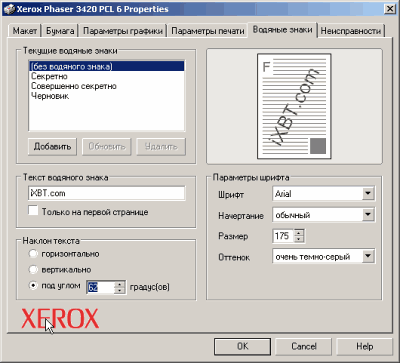

Наиболее наглядными можно назвать настройки принтера Xerox Phaser 3420 при работе с драйвером PCL6. Достаточно привычный для такого класса принтеров набор закладок драйвера позволяет настроить все, необходимое для печати, включая установки носителя, режимы дуплекса и качества.
Интересно отметить, что компания Xerox отказалась от реализации широко декларируемого нынче другими компаниями режима экономии тонера, отдав предпочтение введению единого дополнительного «чернового режима». Как показали приведенные ниже результаты тестирования, такая тактика вполне оправдана и обязательно найдет своих поклонников.

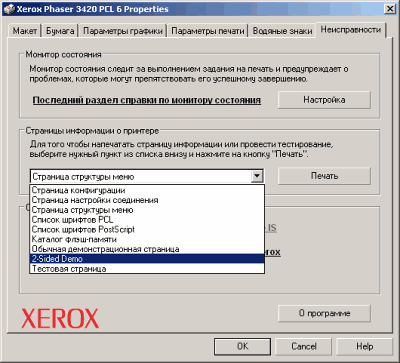

Закладка «Неисправности», не мудрствуя лукаво, предлагает вам распечатку информации по интересующему вас вопросу. Впрочем, все это также подробно изложено в прилагаемом к принтеру «Руководстве пользователя». На этой же закладке имеется переход к утилите CentreWare IS, а также прямой переход на сайт компании Xerox.

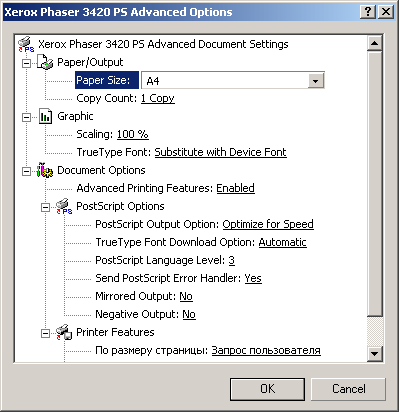

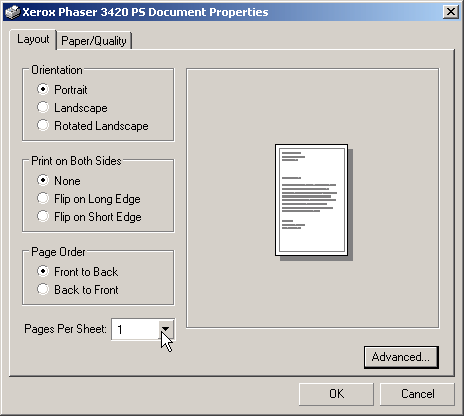

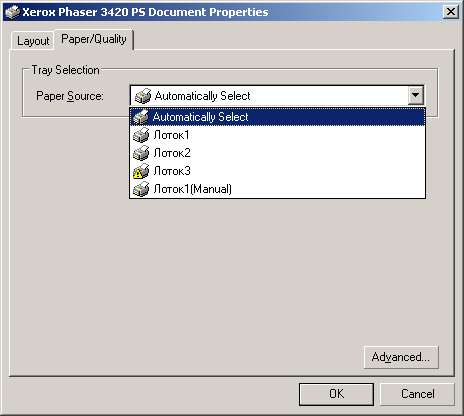

Установки PostScript выглядят значительно проще, однако, с помощью закладки «Расширенные настройки» есть возможность установить любые параметры, необходимые для полноценного использования этого драйвера.
Поскольку тестировавшийся принтер Xerox Phaser 3420 был представлен без контроллера LAN, расширенных проверок работоспособности сетевых утилит, идущих в комплекте поставки принтера, не проводилось. Однако, это совсем не значит, что модель не готова к работе в сети: напротив, подключение к одному из ПК в сети с последующим приданием принтеру статуса распределенного ресурса позволяет использовать его как полноценную сетевую модель.
Cо встроенным веб-сервером, при работе с утилитой CentreWare IS (CentreWare Internet Services), использующей для прямой связи с веб-сервером принтера протокол TCP/IP, можно с помощью обычного Web-браузера менять IP-адрес принтера, производить удаленную диагностику, наблюдать за состоянием принтера и расходных материалов, получать сведения по устранению неисправностей, доступ к обновлениям программного обеспечения и технической поддержке.
Результаты тестирования
Распечатка шрифтового материала

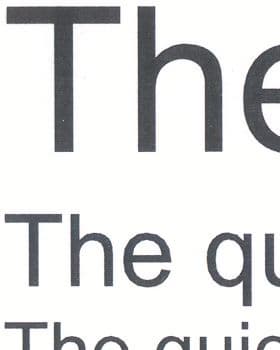

| Распечатка контрольной фразы шрифтом Times PCL6, 4х увеличение, режим 1200 dpi | |
 |  |
Оценка печати текстового материала принтером Xerox Phaser 3420 будет традиционной для большинства современных моделей монохромных лазерных принтеров этой ценовой категории: символы выводятся превосходно, заполнение тонером равномерное, словом, без каких-либо примечаний. Ниже представлены фрагменты распечатки шрифтов в наиболее часто употребляемом разрешении 600 dpi.

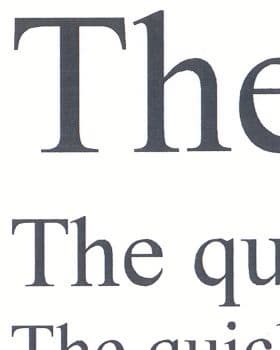

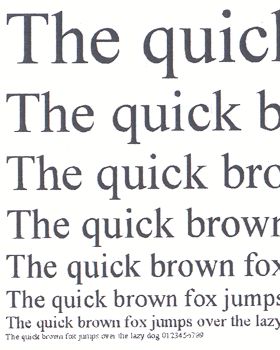

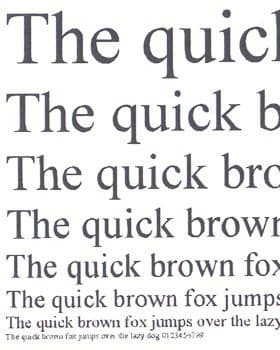

| Распечатка контрольной фразы шрифтом Times PCL6, 4х увеличение, режим 600 dpi, True Type «как вектор» | |
 |  |

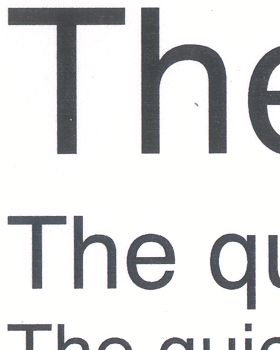

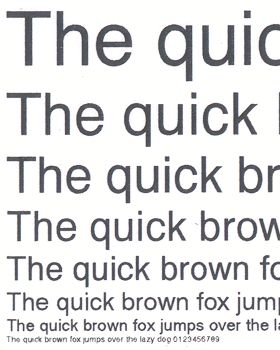

| Распечатка контрольной фразы шрифтом Arial PCL6, 4х увеличение, режим 600 dpi, True Type «как вектор» | |
 |  |

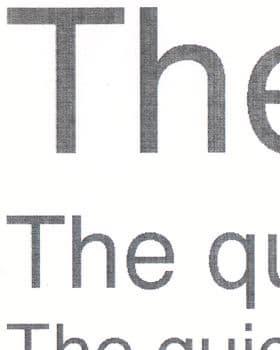

Наиболее интересным было тестирование возможностей Xerox Phaser 3420 при распечатке текста в режиме черновика. Что ж, стоит отметить, что несмотря на значительное снижение расхода тонера, качество печати осталось на высоком уровне, достаточном для комфортного прочтения текста начиная с 8 кегля.

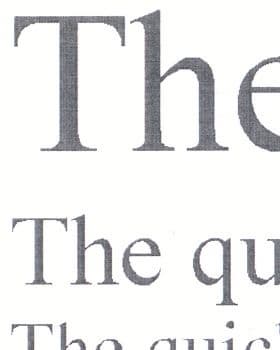

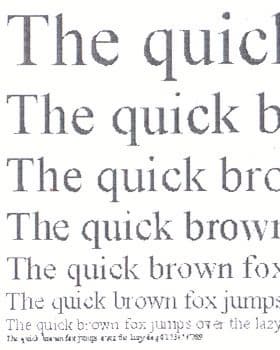

| Распечатка контрольной фразы шрифтом Times PCL6, 4х увеличение, черновой режим | |
 |  |

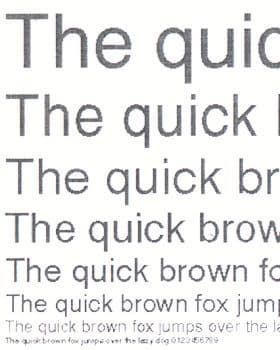

| Распечатка контрольной фразы шрифтом Arial PCL6, 4х увеличение, черновой режим | |
 |  |

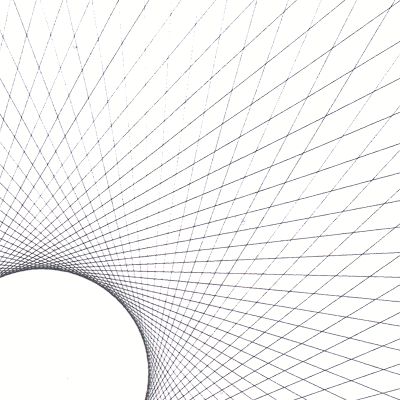

Распечатка векторных фрагментов также не нуждается в особенных комментариях, хотя, как ни странно, качество вывода растровой заливки показалось мне несколько более равномерным в режиме 600 dpi, нежели в максимальном, 1200 dpi.

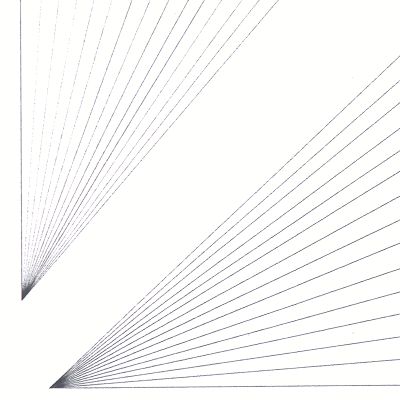

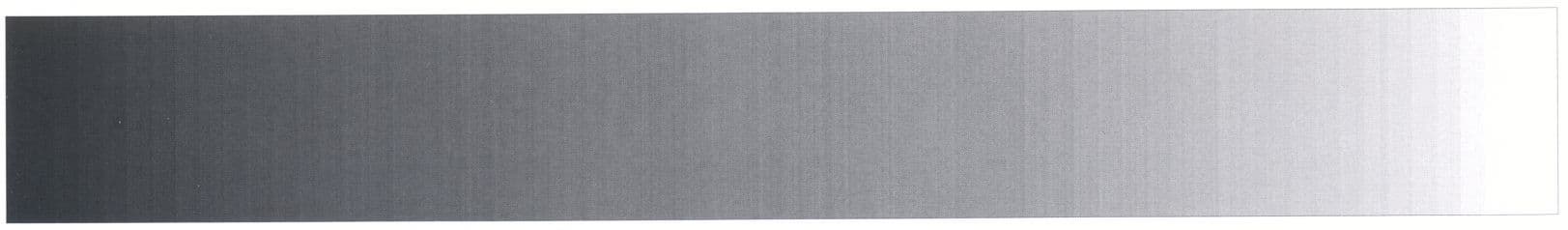

Распечатка векторных фрагментов и растра

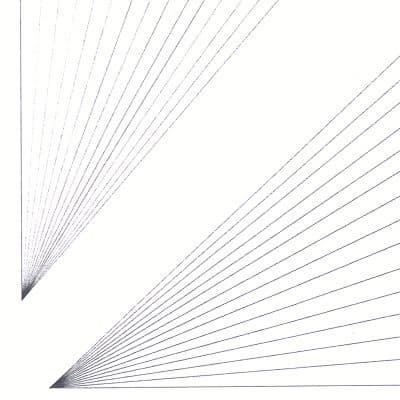

PCL6, режим 1200 dpi
PCL, режим 1200 dpi
режим 1200 dpi, по ссылке — вариант с дополнительным увеличением
по ссылке — вариант с увеличением

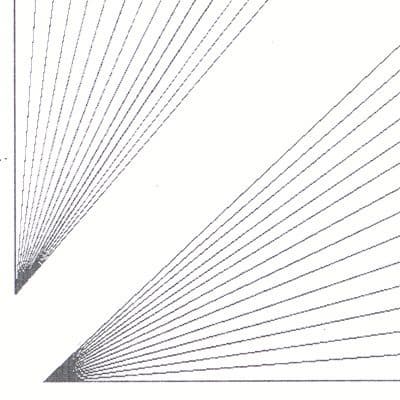

Черновой режим печати, примененный при выводе векторных элементов, также оказался на высоте, по крайней мере, детализация элементов тестовой таблицы пострадала незначительно. Режим черновика можно смело рекомендовать для проведения внутренних, действительно «черновых» распечаток, поскольку при значительной, заметной на глаз экономии тонера читабельность распечаток остается на весьма высоком уровне.

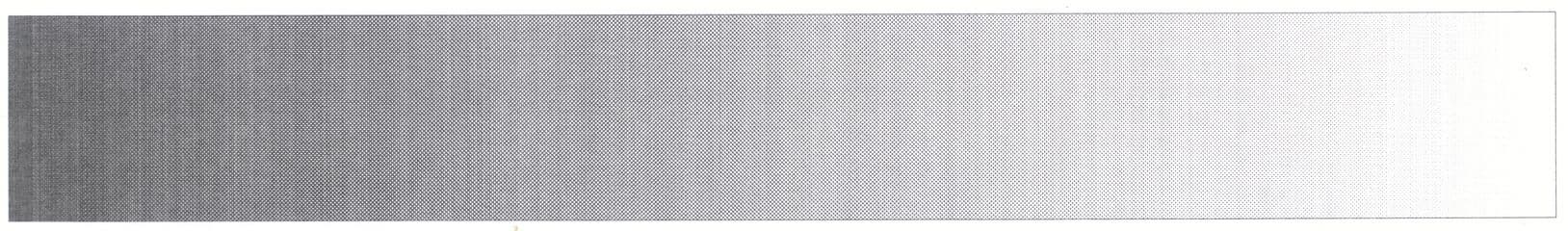

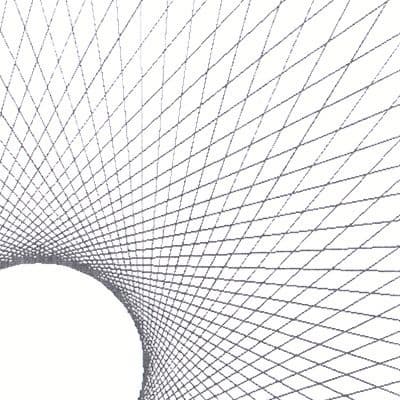

PCL6, черновой режим
PCL, черновой режим
по ссылке — вариант с дополнительным увеличением
Распечатка тестовой таблицы IT-8

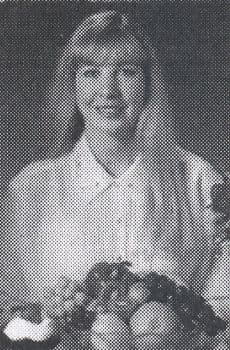

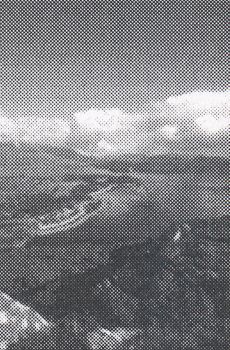

| Фрагменты таблицы, PS, режим 1200 dpi увеличение 4х (реальная ширина фрагмента — 20 мм) | |
 |  |

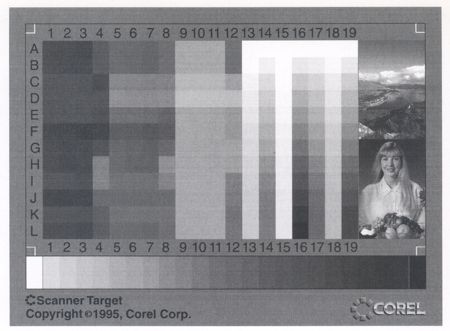

Таблица в масштабе 1:1, PS, 1200 dpi, 1,3х увеличение
На приведенных выше фрагментах распечатки тестовой растровой таблицы с максимальным разрешением отлично видны все возможности принтера в этом режиме.
Задание меньшего разрешения при выводе на печать вызывает закономерное загрубление режима растрирования, что хорошо заметно на фрагментах, приведенных ниже, однако, при этом качество заполнения и равномерность вывода остаются на уровне, соответствующем заявленному.
Стоит также отметить, что режим 1200 dpi, на мой взгляд, отличается от установок 600 dpi незначительно — по крайней мере, визуально. Так что для большинства офисных работ можно смело рекомендовать установки универсального разрешения 600 dpi по умолчанию как наиболее востребованного для вывода большинства документов. Распечатка растра в режиме черновика принесла соответствующее снижение качества вывода, однако, снимки остались по-прежнему вполне разбираемы.

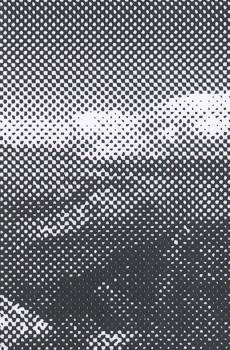

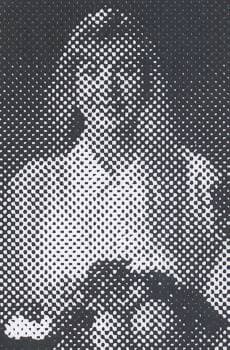

| Фрагменты таблицы, PCL6, режим 300 dpi увеличение 4х, (реальная ширина фрагмента — 20 мм) | |
 |  |

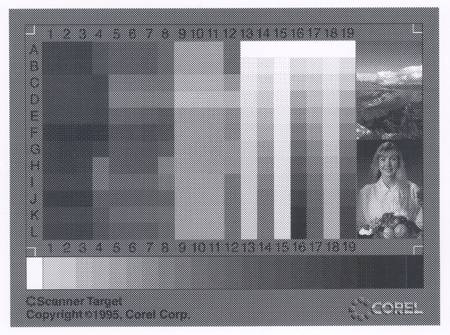

Таблица в масштабе 1:1, PCL6, 300 dpi, 1,3х увеличение
Заключение
Xerox Phaser 3420 представляет собой достаточно производительный лазерный принтер с поддержкой эмуляции наиболее «ходовых» языков PLC6 и PostScript, высокой скоростью печати, отличным для этого класса моделей месячным ресурсом, весьма емким — до 10 тысяч копий (при 5% заполнении), картриджем; дополнительными лотками подачи бумаги.
Среди очевидных преимуществ модели можно отметить широкие возможности удаленного управления и администрирования с помощью утилиты CentreWare IS. Другим плюсом модели можно назвать интегрированный дуплексный модуль, поставляемый в стандартной комплектации.
Разумеется, нельзя не упомнить исключительно маркетинговые удобства работы с компанией Xerox. Представительство Xerox в нашей стране — одно из старейших среди IT-компаний, сеть сервисных центров и авторизованных партнеров также одна из наиболее разветвленных.
Под конец — одно маленькое наблюдение из жизни: как правило, начало российских продаж определенной модели принтера от компании Xerox означает автоматическое (на зависть другим поставщикам) появление расходных материалов в рознице. Конечно же, это не является плюсом именно Xerox Phaser 3420, но в определенных случаях сможет стать вполне весомым критерием при выборе подходящего принтера.
Плюсы:
- Высокая скорость печати
- Дуплекс в стандартной поставке
- Простота управления процессом печати
- Возможность дополнительного оснащения лотками подачи бумаги суммарной емкостью до 1100 страниц
