Детальные результаты тестирования привода NEC ND-3520A.


Результаты тестирования

Запись DVD+R/-R DL

Привод позволяет осуществлять запись DL дисков обоих форматов на скорости 4x, к сожалению в ближайшие 2-3 месяца дисков формата DVD-R DL на рынке не ожидается, так что мы сможем протестировать только работу привода с дисками формата DVD+R DL. При записи DVD+R DL болванок привод осуществляет автоматическую установку значения Book Type в DVD-ROM, это необходимо для достижения наибольшей совместимости со старыми DVD-ROM приводами и бытовой техникой.

Запись DVD+R DL
Привод запись на 2.4х мин. запись на 4х мин.
Pioneer DVR-108 44:04 27:45
NEC ND-3520A 43:31 26:36
Liteon SOHW-1633 43:28 --:--

Давайте посмотрим насколько качественно привод записал тестовую болванку. Качество записи мы будем оценивать с помощью программы Kprobe2, которая умеет работать с DL болванками и привода LiteOn 812S.

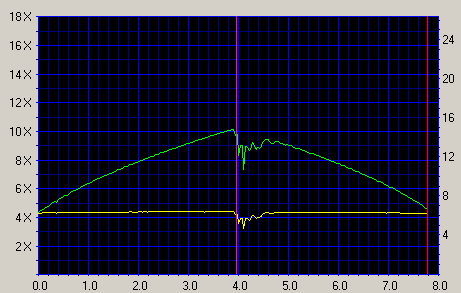

NEC ND-3520A скорость записи DVD+R DL 4х (Verbatim) Результаты чтения на Toshiba 1712(speed hack)

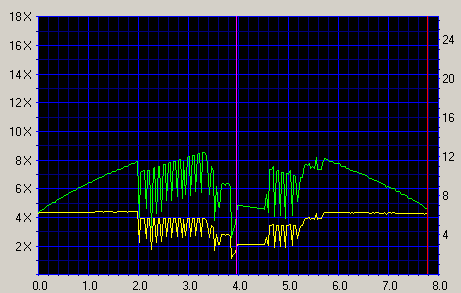

NEC ND-3520A скорость записи DVD+R DL 2.4х (Traxdata) Результаты чтения на Toshiba 1712(speed hack)

Как можно увидеть в случае использования болванок от Verbatim уровень ошибок при контрольном считывании достаточно невысокий, а вот при использовании болваник от Traxdata он гораздо выше, однако оба записанных диска уверенно прочитались большинством устройств, а воспроизведение DVD видео на бытовом плеере прошло без каких либо дефектов звука и изображения.

Запись дисков DVD+R

Теперь перейдем к тестам записи DVD+R дисков, при записи дисков этого типа привод может развивать скорость до 16х, это максимально возможная на данный момент скорость для этого типа носителей. Традиционно привод от NEC предоставляет пользователям возможности осуществлять запись части качественных болванок на скоростях выше номинала. При записи DVD+R дисков на скорости 16х привод старается использовать технологию CAV , но судя по скриншоту это у него получается не всегда. Здесь вы можете ознакомится с официальным медиа листом для данного привода, где можно найти болванки от различных производителей и разрешенные для них скорости записи.


Запись DVD+R
Привод запись на 2.4х мин. запись на 4х мин. запись на 8х мин. запись на 12х мин. запись на 16х мин.
Pioneer DVR-108 23:52 14:45 9:54 7:01 7:24
NEC ND-3520A 23:52 14:21 9:53 7:38 6:53
Liteon SOHW-1633 24:58 14:11 10:51 --:-- --:--

Теперь, посмотрим немного результатов тестирования различных болванок формата DVD+R.

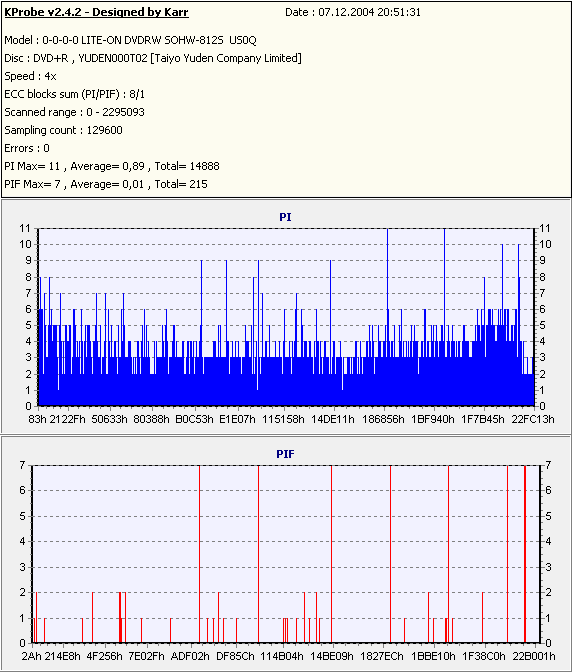

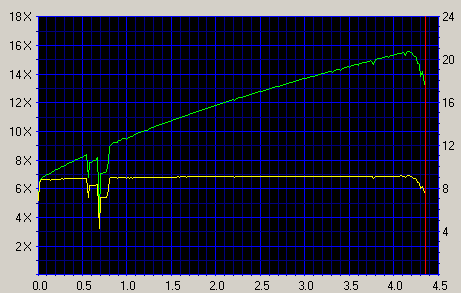

NEC ND-3520A скорость записи DVD+R (TY 16x) Результаты чтения на Toshiba 1712(speed hack)

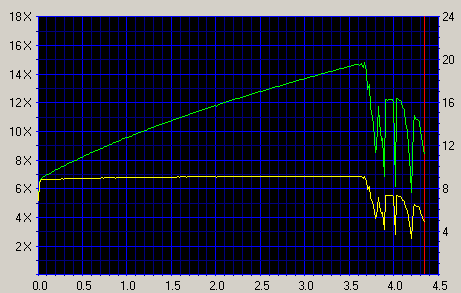

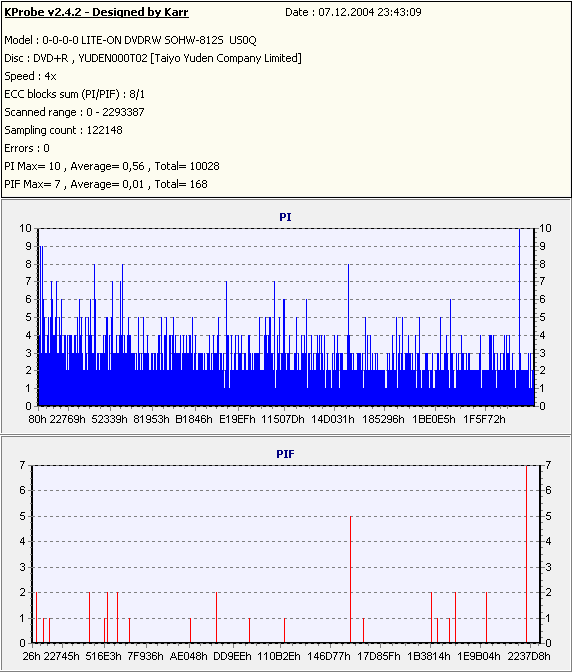

NEC ND-3520A скорость записи DVD+R (TY 8x) Результаты чтения на Toshiba 1712(speed hack)

NEC ND-3520A скорость записи DVD+R (Traxdata 8x) Результаты чтения на Toshiba 1712(speed hack)

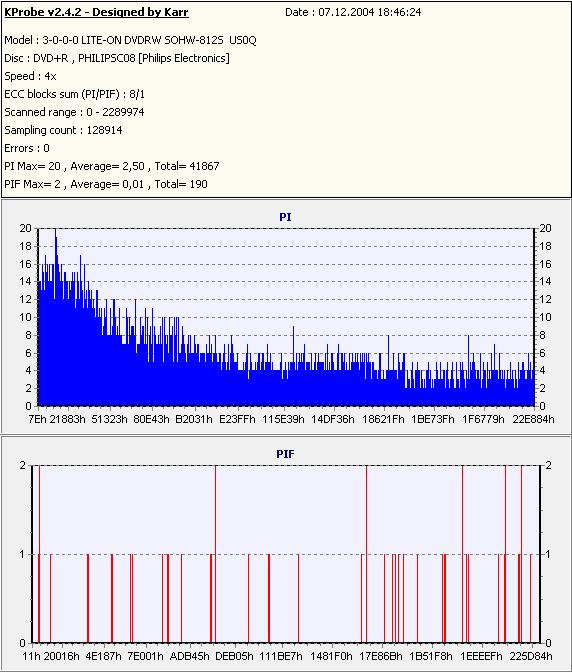

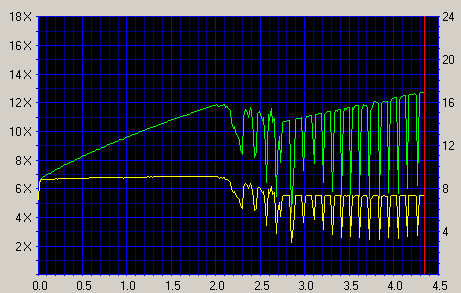

NEC ND-3520A скорость записи DVD+R (Philips 8x) Результаты чтения на Toshiba 1712(speed hack)

NEC ND-3520A скорость записи DVD+R (Philips 4x) Результаты чтения на Toshiba 1712(speed hack)

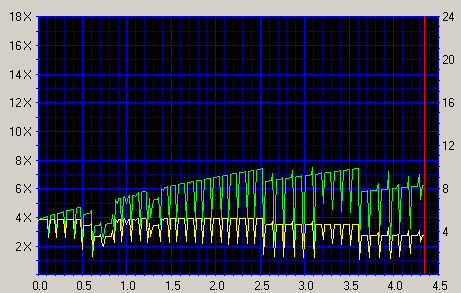

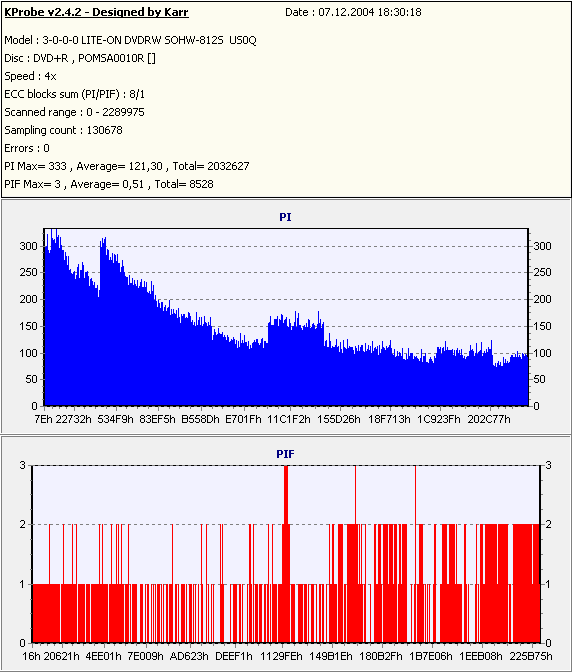

NEC ND-3520A скорость записи DVD+R (SKY 2x) Результаты чтения на Toshiba 1712(speed hack)

В общем результаты контрольного считывания можно назвать хорошими, но у некоторых носителей уровень ошибок очень невысокий и наблюдаются проблемы с их чтением.

Запись дисков DVD+RW

Теперь посмотрим как привод справляется с записью дисков DVD+RW. К сожалению, для того чтобы протестировать запись на скорости 8x нужны DVD+RW болванки способные работать с такой скоростью, но увы на рынке они будут с опозданием на два три месяца.

Запись DVD+RW
Привод стирание быстрое мин. запись на 2.4х мин. запись на 4х мин.
Pioneer DVR-108 00:32 23:32 14:44
NEC ND-3520A 00:36 23:09 14:35
Liteon SOHW-1633 00:32 23:34 14:18


NEC ND-3520A скорость записи DVD+RW (Traxdata 4x) Результаты чтения на Toshiba 1712(speed hack)

NEC ND-3520A скорость записи DVD+RW (Philips 2.4x) Результаты чтения на Toshiba 1712(speed hack)

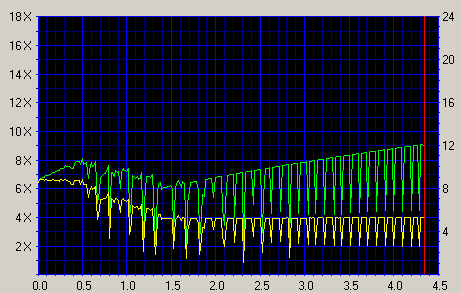

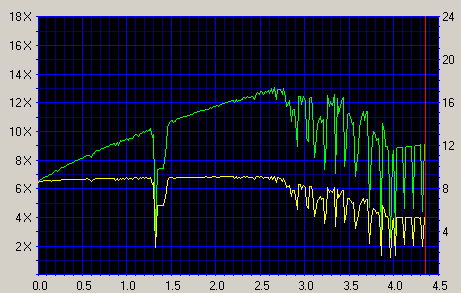

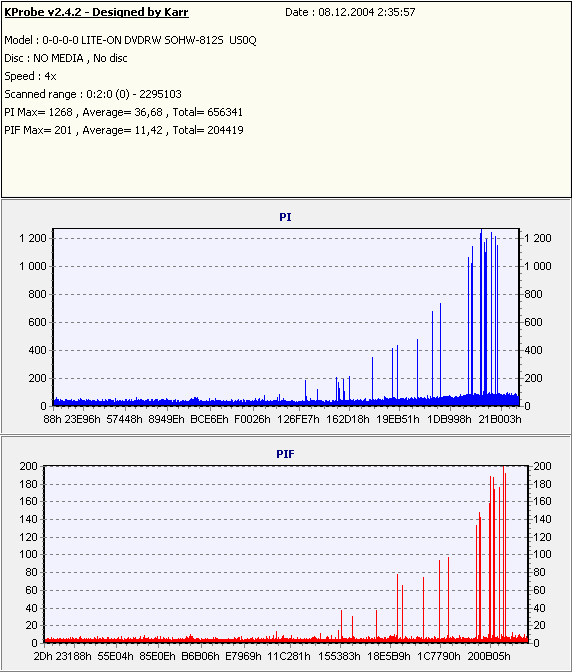

NEC ND-3520A скорость записи DVD+RW (Digitex 2.4x) Результаты чтения на Toshiba 1712(speed hack)

Как можно увидеть по результатам тестов, приводу нельзя рекомендовать носители Digitex, а с остальными дисками привод справился достаточно хорошо.

Запись дисков DVD-R

При работе с DVD-R болваноками привод может развивать скорость до 16х, однако на нашем рынке пока не наблюдается болванок способных работать на такой скорости. У пользователя есть возможность записывать качественные DVD-R болванки на скорости выше номинала. При записи болванок формата DVD-R на скорости выше 6x привод использует технологию Z-CLV, а вот так процесс записи выглядит в графическом виде.


Запись DVD-R
Привод запись на 2х мин. запись на 4х мин. запись на 8х мин. запись на 12х мин.
Pioneer DVR-108 29:04 14:54 10:05 9:17
NEC ND-3520A 28:35 14:32 9:47 7:35
Liteon SOHW-1633 29:58 15:01 10:22 --:--

Теперь немного тестов различных DVD-R болванок, чтобы получить более детальную картину работы привода с DVD-R болванками.

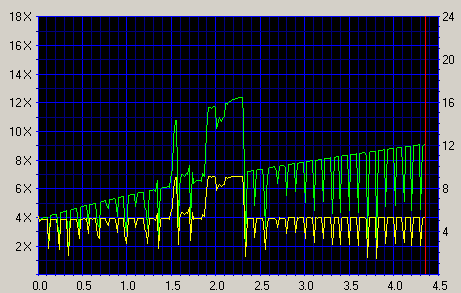

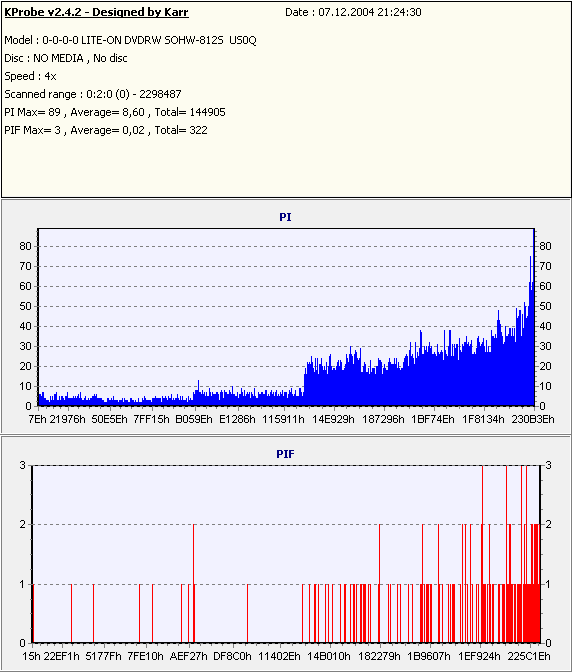

NEC ND-3520A скорость записи DVD-R (TY 12x) Результаты чтения на Toshiba 1712(speed hack)

NEC ND-3520A скорость записи DVD-R (Traxdata 8x) Результаты чтения на Toshiba 1712(speed hack)

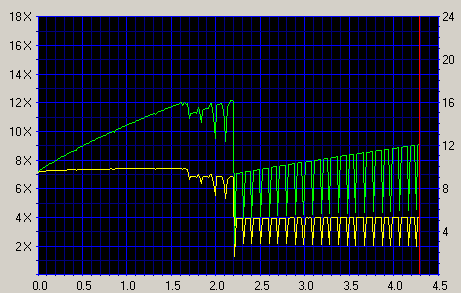

NEC ND-3520A скорость записи DVD-R (TDK 8x) Результаты чтения на Toshiba 1712(speed hack)

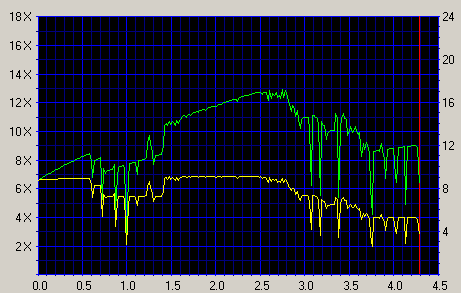

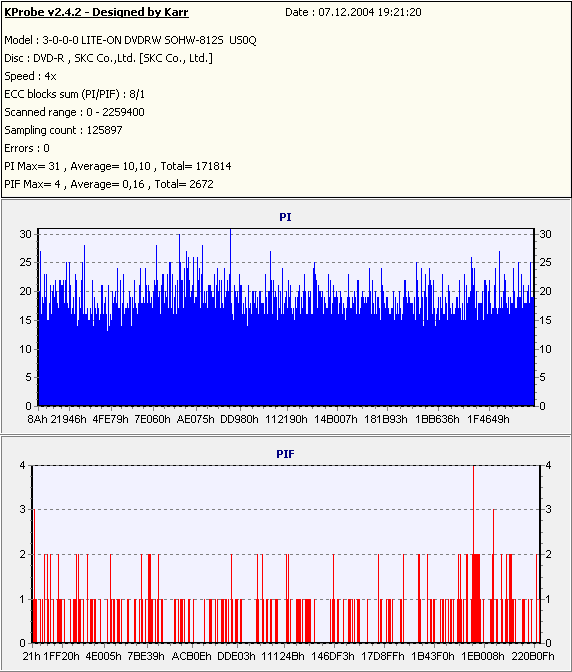

NEC ND-3520A скорость записи DVD-R (SKC 2x) Результаты чтения на Toshiba 1712(speed hack)

NEC ND-3520A скорость записи DVD-R (Princo 4х) Результаты чтения на Toshiba 1712(speed hack)

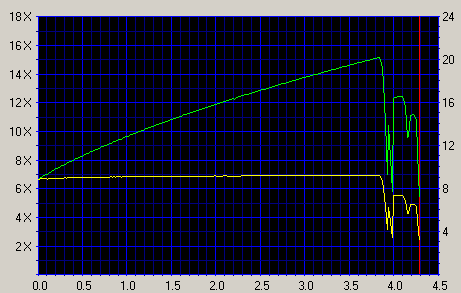

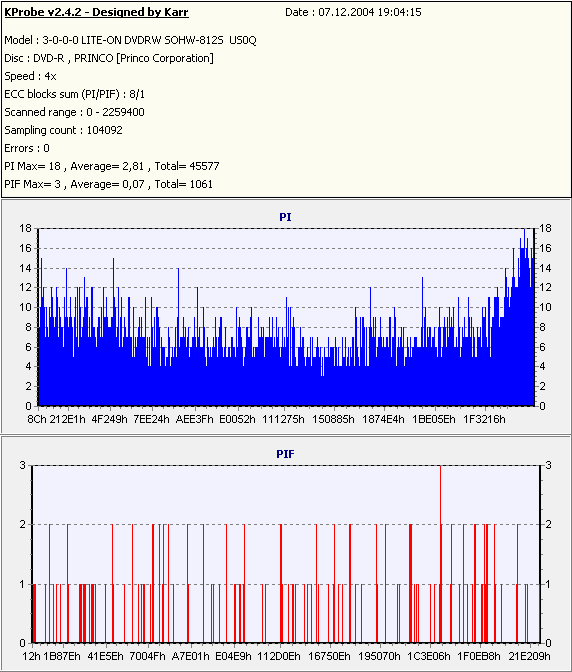

NEC ND-3520A скорость записи DVD-R (Princo 2x) Результаты чтения на Toshiba 1712(speed hack)

Как можно увидеть, результаты контрольного считывания хорошие, уровень ошибок у большинства носителей достаточно невысокий. Однако большинство записанных дисков не очень понравилось приводу Toshiba.

Запись дисков DVD-RW

В очередной раз нам не удалось протестировать запись на скорости 6х, поскольку необходимые диски пока отсутсвуют на рынке как класс. Так что нам пока остается использовать стандартный набор тестовых DVD-RW дисков.

Запись DVD-RW
Привод стирание быстрое мин. запись на 1х мин. запись на 2х мин. запись на 4х мин.
Pioneer DVR-108 00:34 59:21 30:06 15:01
NEC ND-3520A 00:35 59:23 28:52 14:34
Liteon SOHW-1633 00:31 59:45 30:14 14:58

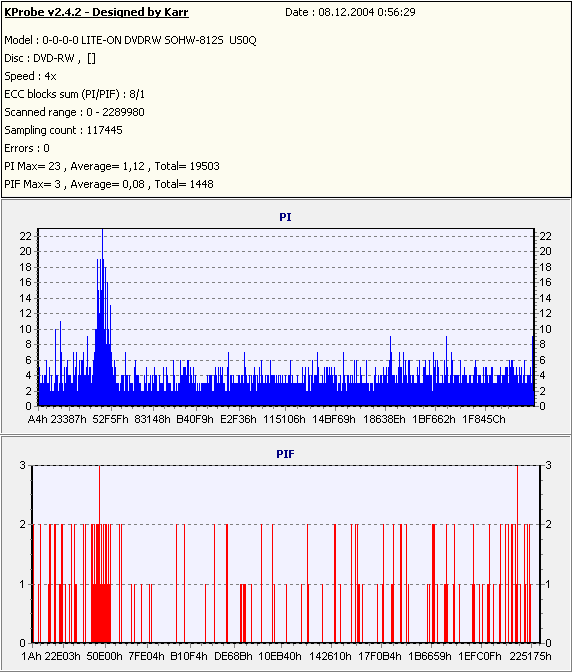

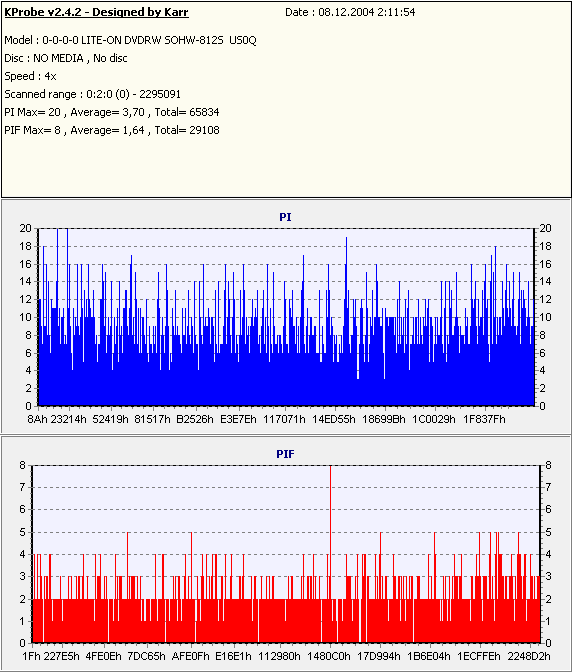

NEC ND-3520A скорость записи DVD+RW (Mitsubishi 4x) Результаты чтения на Toshiba 1712(speed hack)

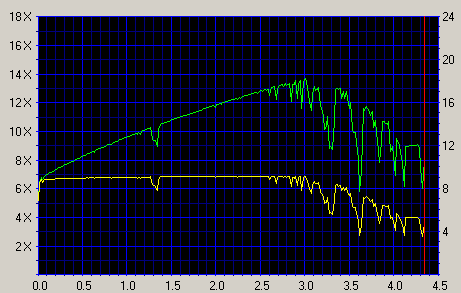

NEC ND-3520A скорость записи DVD-RW (Traxdata 2x) Результаты чтения на Toshiba 1712(speed hack)

NEC ND-3520A скорость записи DVD-RW (Digitex 2.4x) Результаты чтения на Toshiba 1712(speed hack)

Наблюдаем картину похожую на тесты DVD+RW дисков, носитель Digitex опять показал не лучшие результаты, в остальном качество записи DVD-RW носителей достаточно хорошие.

Работа с DVD дисками в формате UDF c использованием программы InCD ver. 4.3.0.0

Запись диска DVD в формате UDF, тестовый пакет из 530 Mb в 3000 файлах.

Тестирование c использованием DVD-RW диска Mitsubishi 4x

Привод Форматирование (мин.) Время записи (мин.) Время чтения (мин.)
Pioneer DVR-108 15:01 2:05 4:32
NEC ND-3520A 14:58 5:26 5:20
Liteon SOHW-1633 15:24 3:50 4:41


Тестирование c использованием DVD+RW диска Philips 4x

Привод Форматирование (мин.) Время записи (мин.) Время чтения (мин.)
Pioneer DVR-108 0:38 2:41 3:15
NEC ND-3520A 0:39 5:19 5:12
Liteon SOHW-1633 0:34 3:24 4:25

Тестирование основных параметров чтения DVD-дисков

Результаты NERO DVD Speed. Графики чтения тестовых DVD

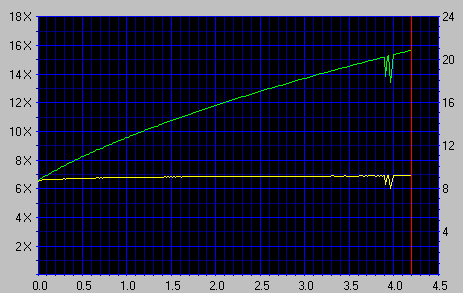

NEC ND-3520A 1х слойный DVD (штамповка DVD-Data)

Liteon SOHW-1633 Pioneer DVR-108NEC ND-3520A
Average speed 12.07x CAV 11.84x CAV11.68x CAV
Random Seek 123 ms 140 ms142 ms
Full Seek 249 ms 320 ms239 ms
CPU usage (Max Speed) 8 % 5 %8 %
SpinUp Time 2.165 sec 0.01 sec2.18 sec
SpinDown Time 1.91 sec 4.82 sec2.85 sec
Disc Recognition Time 11.58 sec 11.75 sec12.43 sec

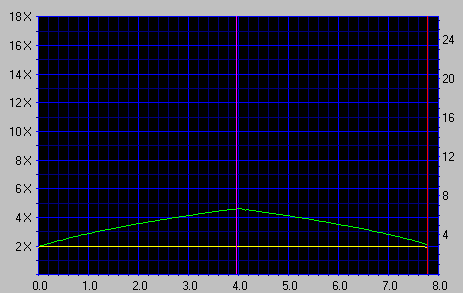

NEC ND-3520A 2х слойный DVD (штамповка DVD-Video)

Liteon SOHW-1633 Pioneer DVR-108NEC ND-3520A
Average speed 6.19x CAV3.93x CAV 3.43x CAV
Random Seek 130 ms158 ms144 ms
Full Seek 223ms332 ms254 ms
CPU usage (Max Speed) 7 %4 %7 %
SpinUp Time 2.13 sec0.01 sec1.63 sec
SpinDown Time 2.36 sec2.71 sec1.33 sec
Disc Recognition Time 12.18 sec13.63 sec17.43 sec
Layer Change Time 175 ms53 ms83 ms

Чтение записываемых дисков DVD

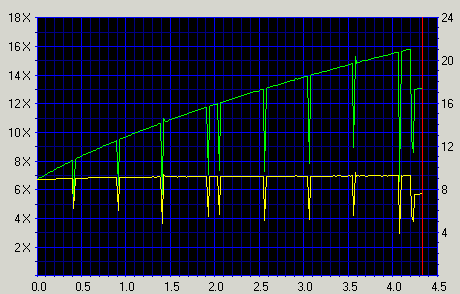

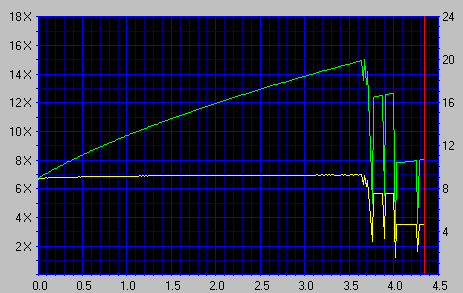

Чтение диска DVD+R

NEC ND-3520A

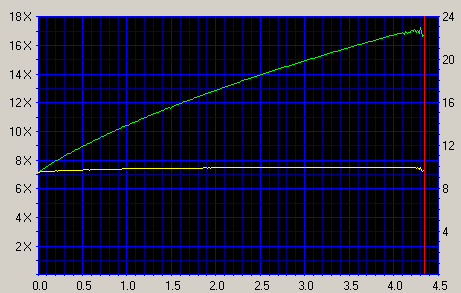

Чтение диска DVD+R DL

NEC ND-3520A

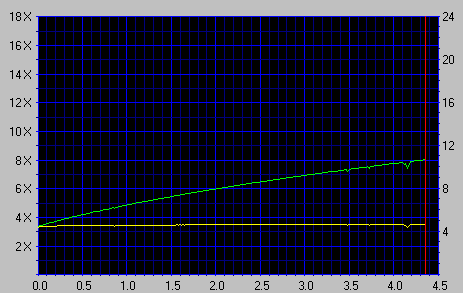

Чтение диска DVD+RW

NEC ND-3520A

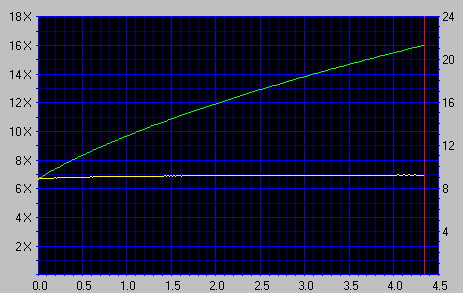

Чтение диска DVD-R

NEC ND-3520A

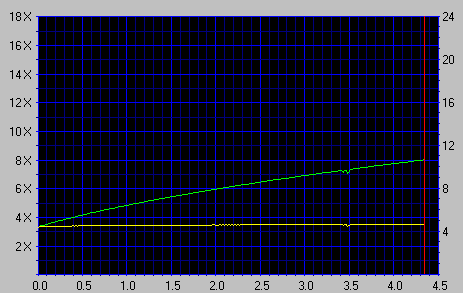

Чтение диска DVD-RW

NEC ND-3520A

Копирование DVD видео с помощью программы Smart Ripper

Привод Средняя скорость
Liteon SOHW-1633 5.7 Х
Pioneer DVR-108 3.1 Х
NEC ND-3520A 4.2 Х

Тестирование записи СD-R и CD-RW дисков

Время, затраченное на запись CD

Для тестирования традиционно использовались два типа дисков, с покрытием на основе цианина и фталоцианина. Общее количество марок дисков было увеличено до четырех, по два каждого типа. Это было сделано для того, чтобы обеспечить пользователей полной информацией о том, как привод работает с различными марками дисков. Ниже приведены данные ATIP дисков использованных в тестировании.

Mirex 52x
Disc Type = CDR (B-)
Nominal = 702.83MB (79m 59s 74f/LBA:359849)
Manufacturer = Plasmon Data Systems Ltd.

Imation 52x
Disc Type = CDR (B-)
Nominal = 702.83MB (79m 59s 74f/LBA:359849)
Manufacturer = Moser Baer India Limited

Verbatim 48x
Disc Type = CDR (A+)
Nominal = 702.83MB (79m 59s 74f/LBA:359849)
Manufacturer = Mitsubishi Chemicals Corporation

Verbatim Pastel
Disc Type = CDR (A+)
Nominal = 702.83MB (79m 59s 72f/LBA:359847)
Manufacturer = Taiyo Yuden Company Limited

Для наглядности, данные о скорости записи будут частично представлены в графической форме.

Запись на NEC ND-3520A (Mirex 52x, фталоцианин)
Запись на NEC ND-3520A (Verbatim 48x, цианин)

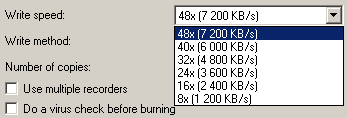

Как можно увидеть на скриншотах, привод достаточно четко делит все CD-R болванки на две категории, те которые он будет писать на скорости 48х и те, запись которых он может осуществлять только на скорости 32х. Небольшая неприятная особенность обнаружилась в процессе тестов, как можно увидеть время записи болванок на скорости 48х значительно выше, чем при записи на скорости 32х. Обьяснить это можно либо проблемами конкретного экземпляра привода, либо неудачно выбранной стратегией записи CD-R болванок на скорости 48х. На практике основные потери времени случались у привода в тот момент, когда он добирался до скорости 48х, на графике в этом месте можно увидеть большой провал, здесь привод около двух минут думал как поступить дальше. Иногда, это заканчивалось тем, что процесс записи вылетал с ошибкой, так что если у вас будет наблюдатся нечто подобное то лучше не рисковать и выбрать вместо 48х более низкую скорость записи, например 40х. Традиционно проводилось тестирование привода на способность корректно запиcывать цианиновые диски на минимальной скорости, такой режим чаще всего применяют меломаны, чтобы добиться максимально качественного звучания.

Чтобы дополнить картину, я решил добавить сюда результаты записи CD-RW дисков.

Verbatim 10x
Disc Type = HIGH SPEED CD-RW
Nominal = 702.83MB (79m 59s 74f/LBA: 359849)
Manufacturer = Mitsubishi Chemicals Corporation

Verbatim 24X
Disc Type = ULTRA SPEED CD-RW 24X
Nominal = 656.40MB (74m 43s 00f/LBA: 336075)
Manufacturer = Mitsubishi Chemicals Corporation

Запись на NEC ND-3520A (Verbatim 10x СD-RW)

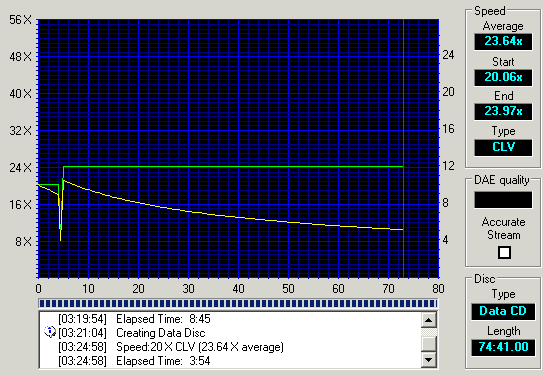

Запись на NEC ND-3520A (Verbatim 24x СD-RW)

Результаты чтения записаных дисков, на приводе Lite-On c помощью утилиты KProbe

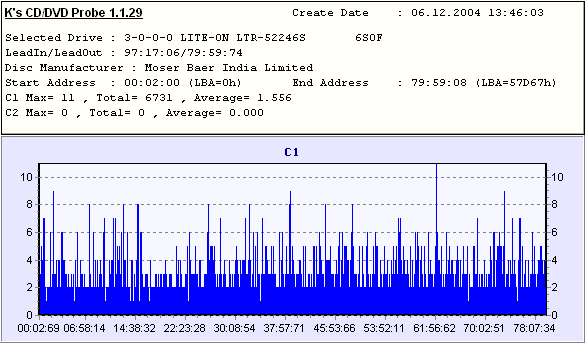

Чтение CD-R диска Imation, записанного на NEC ND-3520A

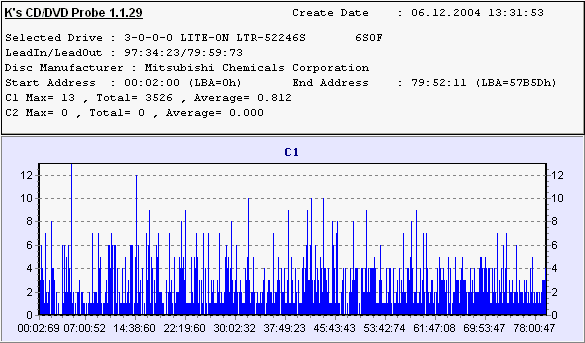

Чтение CD-R диска Verbatim, записанного на NEC ND-3520A

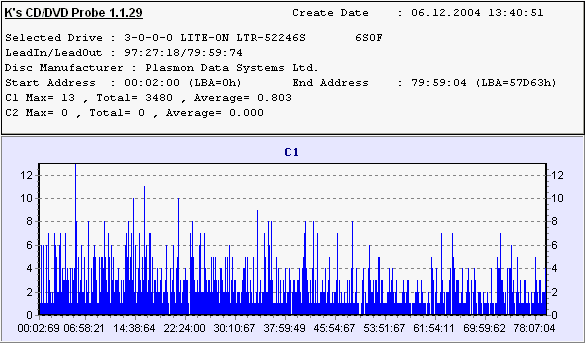

Чтение CD-R диска Mirex, записанного на NEC ND-3520A


Чтение CD-R диска Verbatim Pastel , записанного на NEC ND-3520A

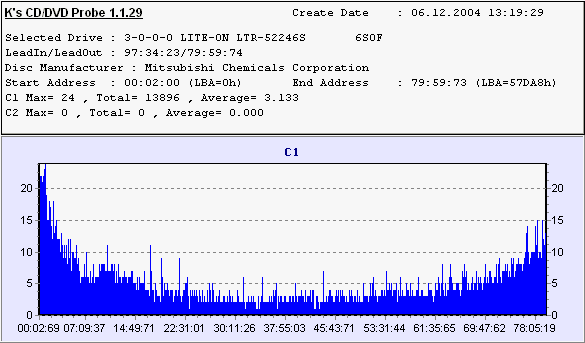

Чтение CD-RW диска Verbatim 10x, записанного на NEC ND-3520A


Чтение CD-RW диска Verbatim 24x, записанного на NEC ND-3520A

Результаты записи различных носителей очень хорошие, что не может не радовать.

Время, затраченное на полное форматирование CD-RW диска в формате UDF c использованием программы InCD ver. 4.3.0.0

Запись диска CD-RW в формате UDF, тестовый пакет из 530 Mb в 3000 файлах.

Verbatim 10x CD-RW

Привод Форматирование (мин.) Время записи (мин.) Время чтения (мин.)
Liteon SOHW-1633 9:05 7:34 4:58
Pioneer DVR-108 9:11 7:05 23:14
NEC ND-3520A 8:54 7:52 5:28


Verbatim 24x CD-RW

Привод Форматирование (мин.) Время записи (мин.) Время чтения (мин.)
Liteon SOHW-1633 4:56 4:50 4:45
Pioneer DVR-108 4:40 3:26 22:15
NEC ND-3520A 5:16 4:45 5:05

Проверка способности привода работать с 80mm СD на примере СD-RW диска, форматирование и запись в формате UDF

Форматирование и запись 80мм CD-RW диска в формате UDF. Скорость записи 4х.

Привод Форматирование (мин.) Время записи (мин.)
Liteon SOHW-1633 8:576:12
Pioneer DVR-108 8:256:05
NEC ND-3520A 9:056:32

Привод успешно читает и записывает 80mm диски.

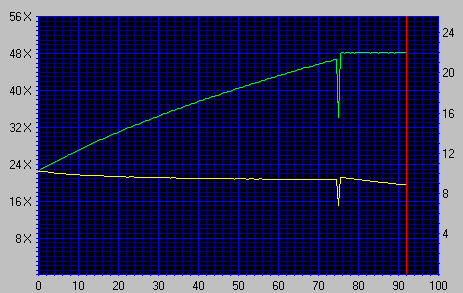

Overburn

В этом тесте использовались диски со следующими данными в ATIP.

Verbatim 48x
Disc Type = CDR (A+)
Lead In = 97:34:23
Lead Out = 79:59:74
Nominal = 702.83MB (79m 59s 74f/LBA: 359849)
Manufacturer = Mitsubishi Chemicals Corporation

Intenso 99 min
Disc Type = CDR (A-)
Lead In = 96:43:37
Lead Out = 79:59:74
Nominal = 702.83MB (79m 59s 74f/LBA: 359849)
Manufacturer = RiTEK Corporation


Привод 80 min CD-R99 min CD-R
Liteon SOHW-1633 81:14.4795:58.14
Pioneer DVR-108 81:21.6590:03.03
NEC ND-3520A 81:57.5892:48.38

Тестирование основных параметров чтения CD-дисков

Результаты тестов CDWinBench 99

Pioneer DVR-108 Liteon SOHW-1633NEC ND-3520A
Winmark 124021201720
Inside transfer 2950 Kb/s2930 Kb/s3290 Kb/s
Outside transfer 5700 Kb/s6530 Kb/s6360 Kb/s
CPU Utilization 1.06 %0.92 %0.76 %
Access Time 120 ms118 ms102 ms

Результаты NERO CD Speed

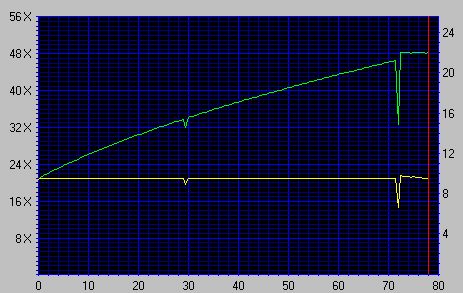

Графики чтения тестового CD

NEC ND-3520A


Liteon SOHW-1633 Pioneer DVR-108NEC ND-3520A
Average speed 36.26 CAV31.55 CAV36.11 CAV
Random Seek 127 ms131 ms109 ms
Full Seek 217 ms301 ms225 ms
CPU Usage 8X 7 % 3 % 6 %
SpinUp Time 1.710.011.93
SpinDown Time 3.874.212.67
Disc Recognition Time 11.63 sec11.47 sec11.89 sec
Accurate stream YesYesYes

CD-ROM Drive Analyzer

Чтение CD-R дисков
NEC ND-3520A

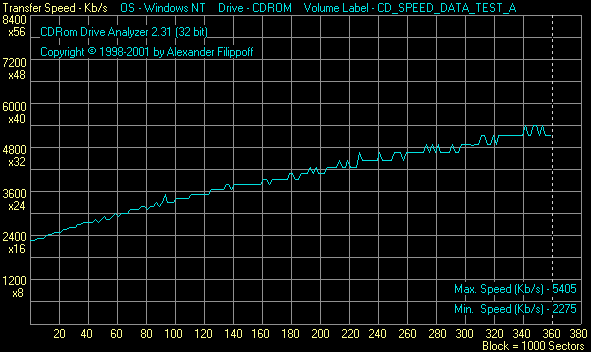

Чтение СD-RW дисков
NEC ND-3520A

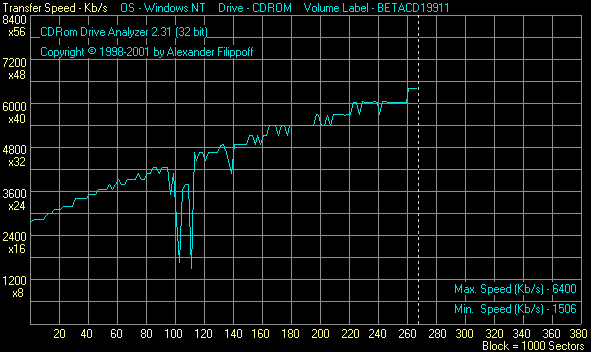

Чтение «некачественного» CD.
NEC ND-3520A

Извлечение музыкальных треков с аудио компакт-дисков (CDDAE 99, EAC)

Результаты NEC ND-3520A
  CDDAE (Burst mode) EAC (Secure mode)
Средняя скорость извлечения 24,1х 9,8х
Количество ошибок 0.00% 0.00%

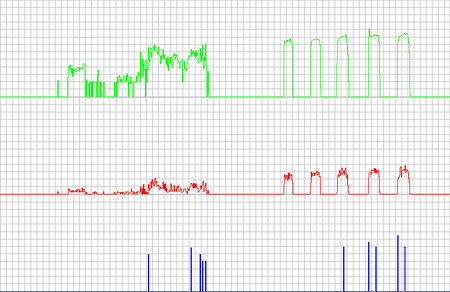

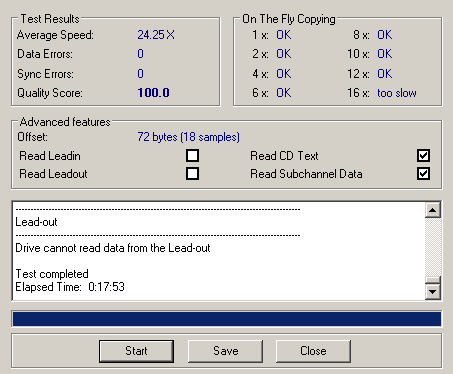

Advanced DAE Quality (Nero CD-Speed)

Тестирование привода NEC ND-3520A

Напоминаем, что подробно и полно с пояснениями к тестируемым параметрам можно ознакомиться непосредственно в «файле помощи» к тестовой программе Nero СD Speed. На случай, если вы не желаете по каким-либо причинам скачивать саму утилиту, мы выложили HTML-файл помощи тестовой утилиты здесь.

DAE Quality (EAC)

Этот тест разработан создателем программы EAC, называется он DAE Quality, а его описание находится здесь. Если коротко, то этот тест позволяет измерить качество извлечения аудиоданных и качество обработки ошибок С2 с помощью специально изготовленного тестового диска.

Тестирование привода NEC ND-3520A


    NEC ND-3520A
  • Errors total Num : 1029064
  • Errors (Loudness) Num : 93318 - Avg : -80.6 dB(A) - Max : -16.7 dB(A)
  • Error Muting Num : 5253 - Avg : 2.0 Samples - Max : 971 Samples
  • Skips Num : 10 - Avg : 6.0 Samples - Max : 6 Samples
  • Total Test Result : 66.7 points (of 100.0 maximum)
  • C2 Accuracy : 98.8 %

Роковые числа

Привод был также проверен на способность прочитать файл, в котором данные содержат сигнатуру, превращающуюся в последовательность данных, повторяющую Sync Header. Эта проблема была подробно рассмотрена в этой статье. Привод не смог прочитать тестовые файлы.

Прямое копирование данных с 832 MB (92 min), 5000 файлов CD-R на жесткий диск

Тестирование привода NEC ND-3520A

Время, затраченное на эту операцию, составило:
  • Liteon SOHW-1633 — 8 минут 12 секунды.
  • Pioneer DVR-108 — 18 минут 35 секунд.
  • NEC ND-3520A— 8 минут 36 секунд.

Физические характеристики привода

Шум при работе

Привод ТрейСD-Seek CD общий DVD-Seek DVD общий
Pioneer DVR-108 7/106/107/10 6/107/10
Liteon SOHW-1633 6/106/107/10 6/107/10
NEC ND-3520A 7/106/106/10 7/107/10

При работе привода с CD на на максимальных скоростях возникает очень сильный шум. Регулировка работы привода возможна только с использованием внешних программ, пользователю доступны следующие значения скоростей 48-40-32-24-20-16-10-8-4.

Тепловой режим

Привод Т в корпусе °СТ верхней поверхности °С Т нижней поверхности °С
Pioneer DVR-108 36 Гр.49 Гр.49 Гр.
Liteon SOHW-1633 36 Гр.49 Гр.50 Гр.
NEC ND-3520A 36 Гр.48 Гр.48 Гр.

Привод довольно умеренно нагревается при длительной эксплуатации.

Вибрация при работе с плохо сбалансированным CD

Механизм привода достаточно качественно борется с возникающими во время работы устройства вибрациями, в процессе функционирования привода с диском, у которого был нарушен баланс, вибрация находилась на приемлемом уровне.



Благодарим компанию
«Alion» за предоставленные для тестирования оптические носители.

 Благодарим Российское представительство компании Traxdata - компанию
«Нужно.ру» за предоставленные для тестирования оптические носители Traxdata.



Роман Шелепов(srl@ixbt.com)
Опубликовано — 13 января 2005 г.


Комментарии?  Поправки?  Дополнения? srl@ixbt.com
