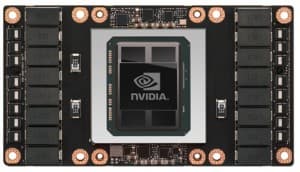

Второй громкий анонс Nvidia сегодня — GPU GP100. Этот тот самый «большой Pascal». То есть данный графический процессор станет сердцем флагманской видеокарты нового поколения.

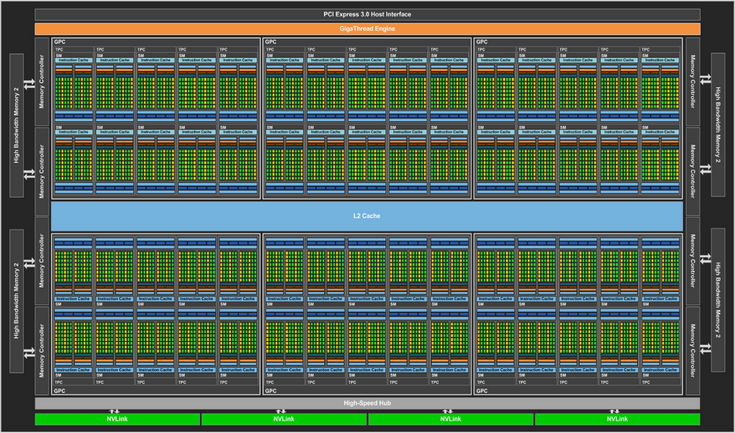

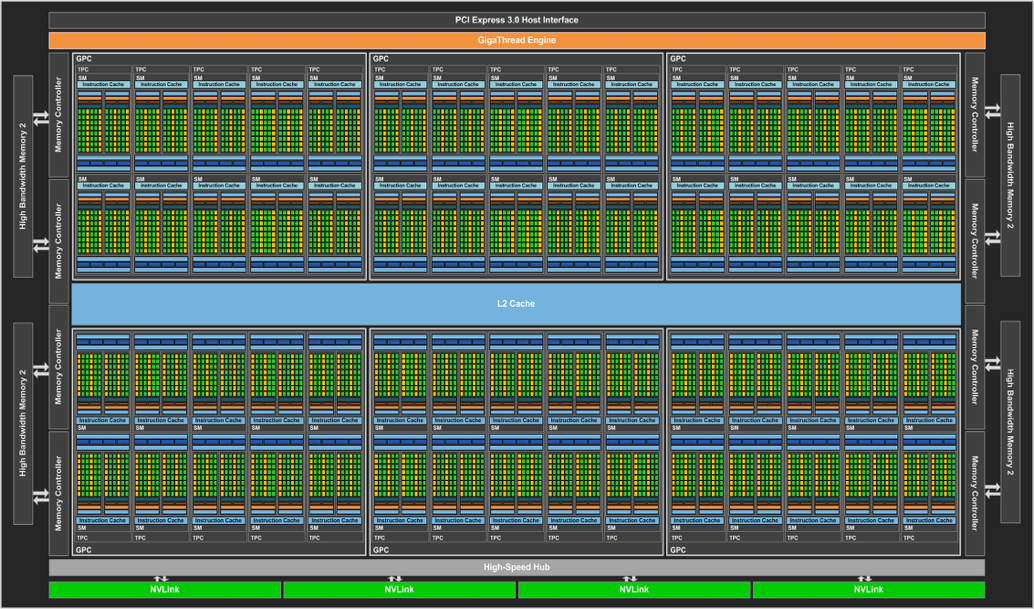

По сравнению с архитектурой Maxwell, в Pascal произошли определённые изменения. К примеру, теперь каждый SM (Streaming Multiprocessor) содержит 64 ядра CUDA. Всего таких ядер у GPU шесть десятков. То есть общее количество ядер CUDA достигает 3840. Сравнивать по этому параметру новый графический процессор с существующими смысла нет из-за различных архитектур. Общее количество текстурных блоков равно 240.
GPU имеет площадь около 610 мм² и состоит из 15,3 млрд транзисторов. Для сравнения, GPU Fiji содержит «лишь» 8,9 млрд транзисторов, а у GM200 в распоряжении таковых 8 млрд. Столь впечатляющий графический процессор удалось создать благодаря переходу на 16-нанометровый техпроцесс. Производительность монструозного GPU достигает 21,2 TFLOPS (FP16), 10,6 TFLOPS (FP32) и 5,3 TFLOPS (FP64). GP100 будет использоваться совместно с памятью HBM второго поколения. Её объём будет достигать 32 ГБ, а пропускная способность составит 720 ГБ/с.
К сожалению, видеокарты с этим GPU появятся на рынке лишь в начале следующего года, так что впереди нас ждёт анонс иного графического процессора, который займёт место временного флагмана Nvidia на 2016 год.

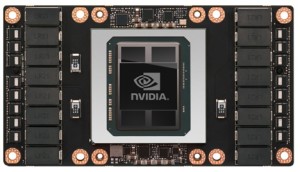

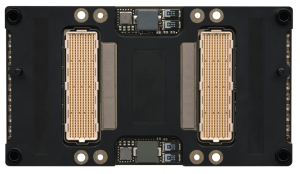

Кроме самого GPU, компания показала также ускоритель Tesla P100 на его основе. Правда, у этого адаптера графический процессор использует лишь 3584 ядра CUDA, а памяти предусмотрено 16 ГБ. Частота GPU достигает 1328/1480 МГц, так что его частотный потенциал также внушает уважение. TDP этой карты составляет 300 Вт. Судя по всему, у видеокарты с полноценным GPU GP100 этот показатель будет ещё выше, а значит, без жидкостной системы охлаждения не обойтись.
