В связи с ожиданием скорого появления на территории нашей страны цифрового ТВ- и радиовещания многие производители медиаоборудования спешат оснастить свои изделия приёмниками соответствующего стандарта. До недавних пор таким стандартом являлся DVB-T, но актуальность его утеряла смысл, не успев развиться. Теперь страна замерла в ожидании развития нового, более перспективного стандарта — DVB-T2. Кое-где уже ведётся трансляция в этом формате, и со временем площадь покрытия, надеемся, будет неуклонно расширяться согласно утверждённым планам. На это же надеются и разработчики, выпуская ТВ-приставки с поддержкой DVB-T2, а также оснащая свои прежние, и без того удачные продукты, тюнерами нового поколения.
- Комплектность, конструкция | XDS1003D T2 | STB330DVBT2
- Настройки | XDS1003D T2 | STB330DVBT2
- Эксплуатация | XDS1003D T2 | STB330DVBT2
- DVB-T2 | XDS1003D T2 | STB330DVBT2
- Выводы
Комплектность, конструкция
XDS1003D T2

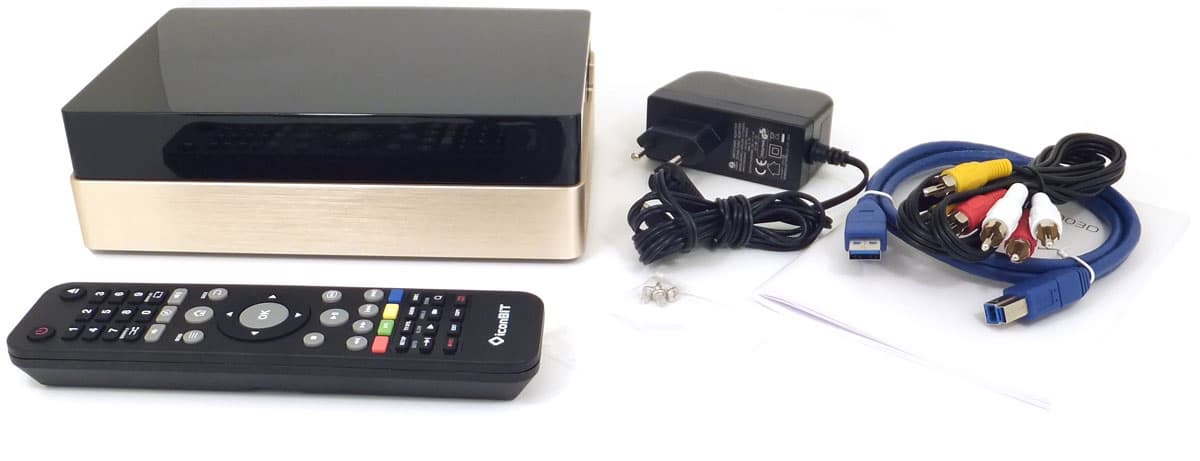

Набор аксессуаров нового устройства ничем не отличается от комплектности прежней версии плеера, не имевшей ТВ-тюнера:
- адаптер питания;
- пульт ДУ с батарейками;
- композитный аудио/видеокабель;
- кабель USB метровой длины версии 3.0 (тип A—B) для подключения плеера к ПК;
- инструкция на русском и английском языках;
- набор болтов для монтажа жёсткого диска.

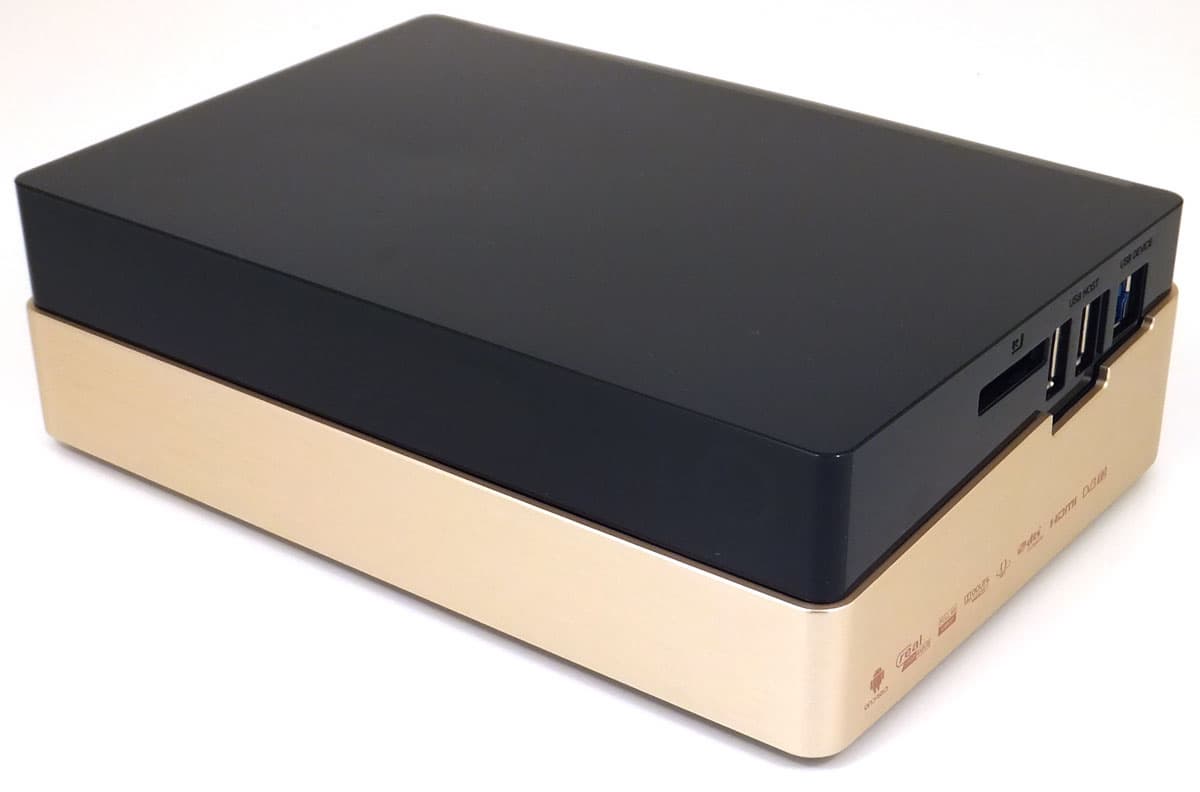

Внешний вид плеера никак не изменился — тот же чёрный глянцевый прозрачный пластик, та же металлическая панель, окольцовывающая корпус. Под стеклом имеется символьный экран, на котором отображается текущее состояние плеера.

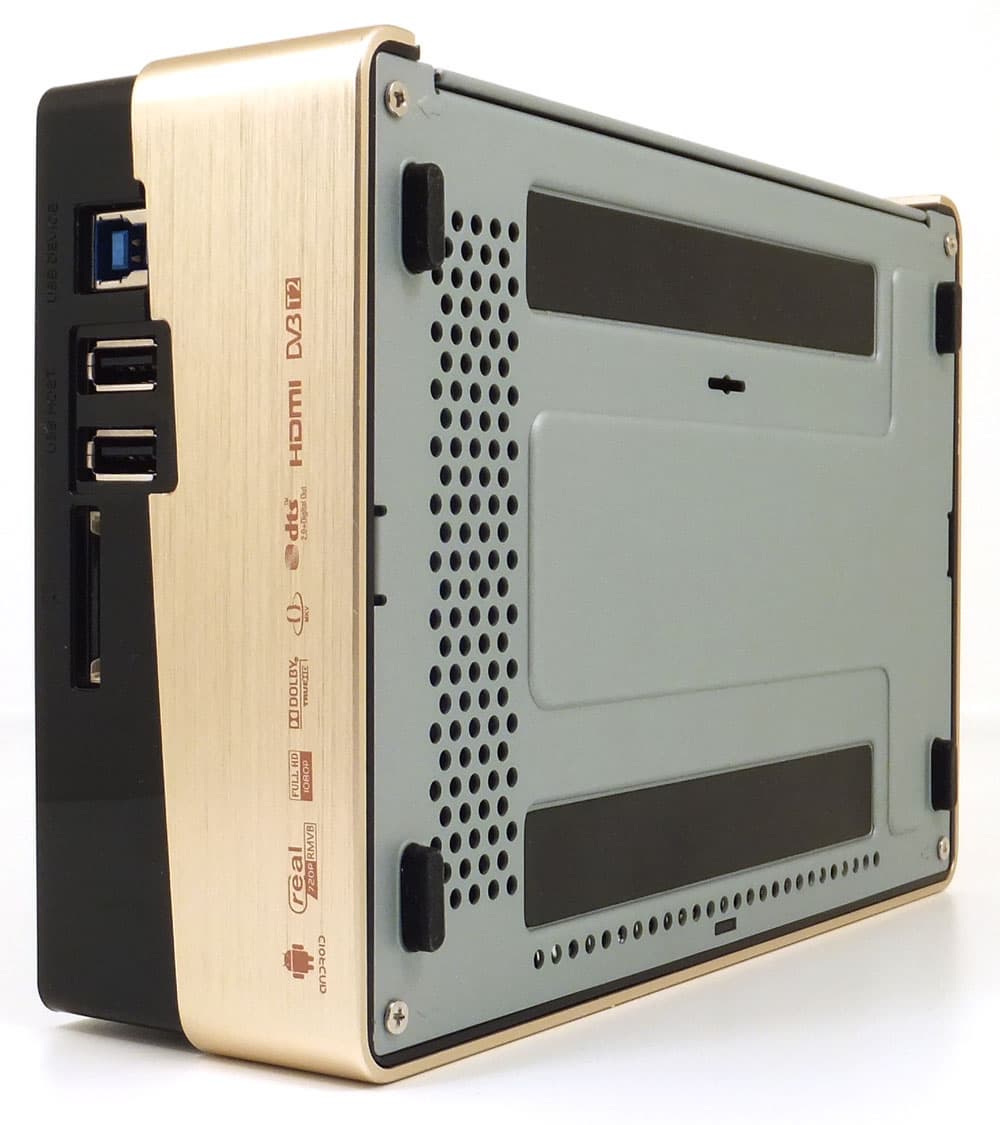

Правая боковая грань корпуса снабжена теми же, что и в прежней версии аппарата, интерфейсами:
- слот для карт памяти SDHC (карта вставляется контактами вверх, при этом снаружи остаётся 7-8 миллиметров корпуса карты);
- два порта USB 2.0 для подключения устройств (Wi-Fi, накопители, мышь, клавиатура);
- порт USB 3.0 для подключения устройства к ПК.

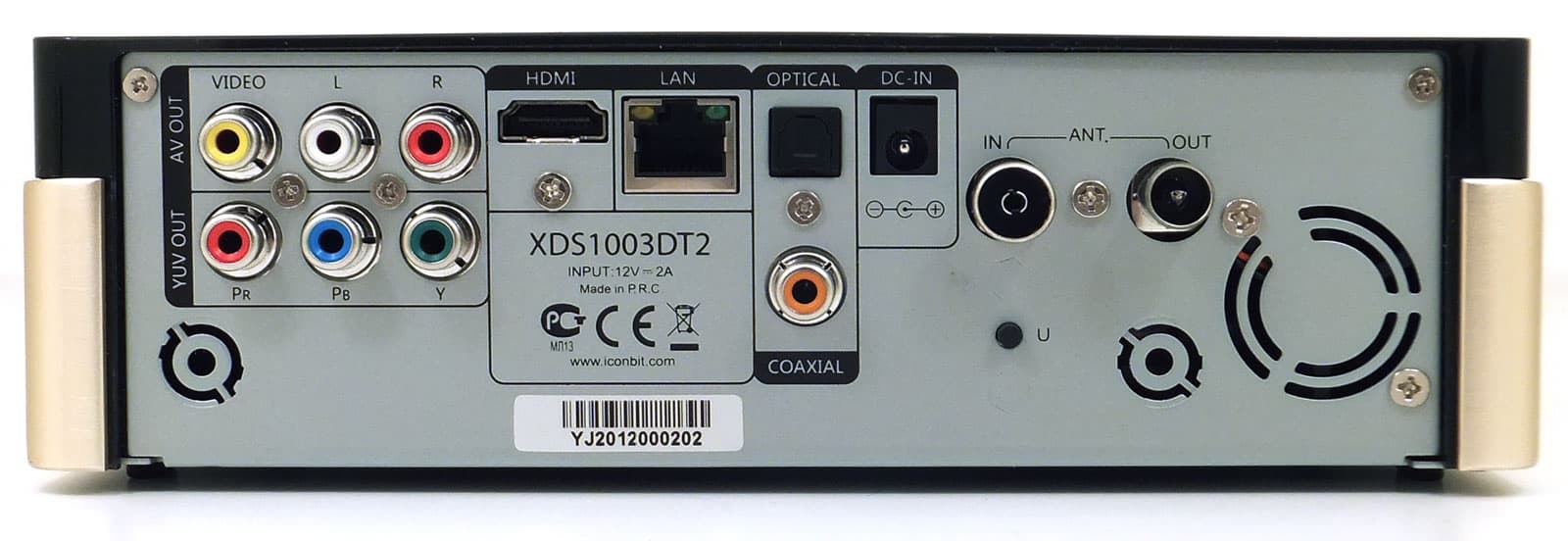

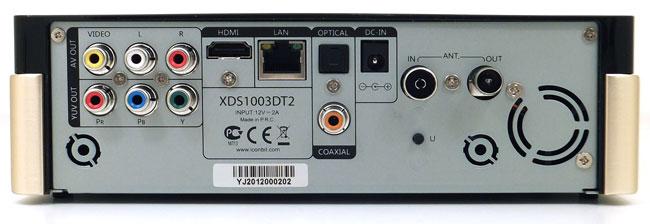

Задняя панель отличается от прежней версии плеера наличием антенных разъёмов, а полный список интерфейсов, расположенных здесь, выглядит следующим образом:
- компонентный и композитный аудио/видеовыходы;
- HDMI-выход версии 1.4
- порт локальной сети (Ethernet 1000-BaseT);
- оптический и коаксиальный цифровые аудиовыходы;
- вход адаптера питания;
- антенный вход и антенный выход (сквозной).

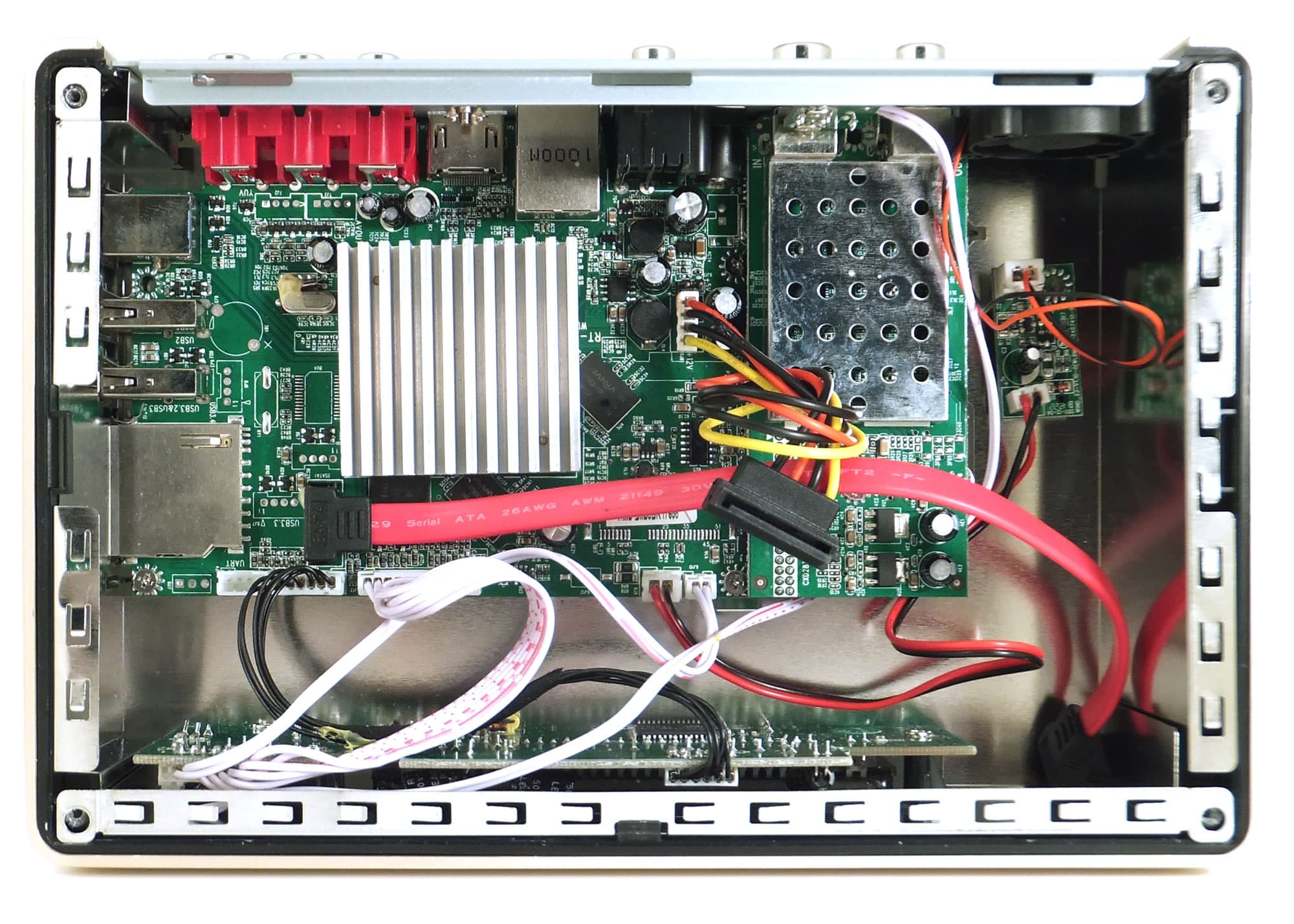

Во внутреннем убранстве также видны изменения: появился блок цифрового тюнера, экранированный перфорированной металлической пластиной.
Прилагаемый пульт дистанционного управления отличается от прежнего тем, что здесь изменены функции двух кнопок, находящихся в самом нижнем ряду. Если в плеере без тюнера этими кнопками запускается браузер и сортируется контент, то в рассматриваемом плеере эти кнопки запускают/останавливают запись трансляции и включают/выключают режим TimeShift. Есть и ещё два дополнения: на двух разноцветных кнопках появились надписи, говорящие о том, что зелёная кнопка предназначена для активации EPG (электронный телегид), а жёлтой кнопкой включается и выключается режим телетекста.
STB330DVBT2

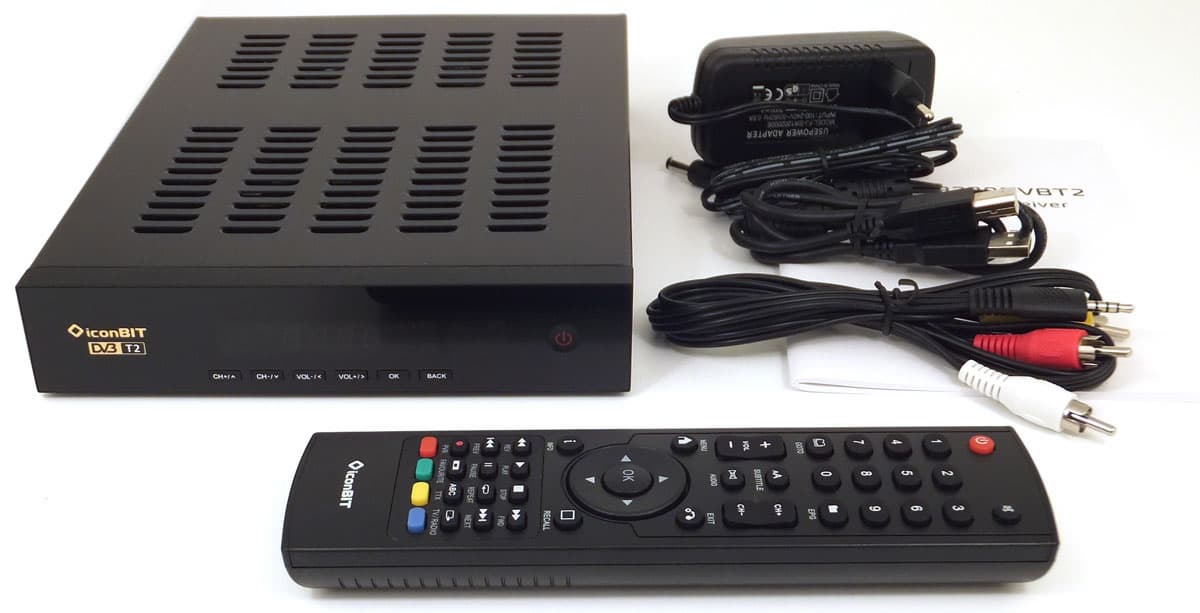

Комплект этого устройства столь же скромен, как и у соседа по данному обзору.
- адаптер питания;
- пульт ДУ с батарейками;
- композитный аудио/видеокабель;
- кабель USB метровой длины версии 2.0 (тип A—B) для подключения плеера к ПК;
- инструкция на русском и английском языках.

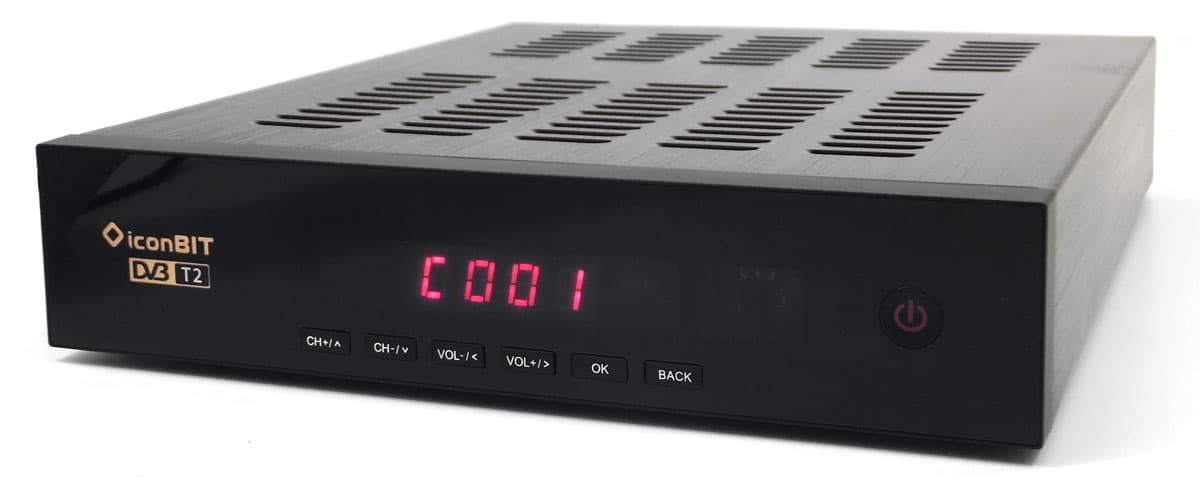

Корпус плеера имеет классическую конструкцию с П-образной крышкой, которая изготовлена из окрашенного металла. Передняя панель выполнена из прозрачного пластика, в центре панели имеется оконце, за которым расположен символьный дисплей с красным свечением. Под дисплеем в ряд расположены кнопки, позволяющие совершить необходимые простейшие операции: переключить каналы, изменить уровень громкости. С их же помощью возможна и навигация по меню. В правой части лицевой панели находится кнопка включения/выключения аппарата.

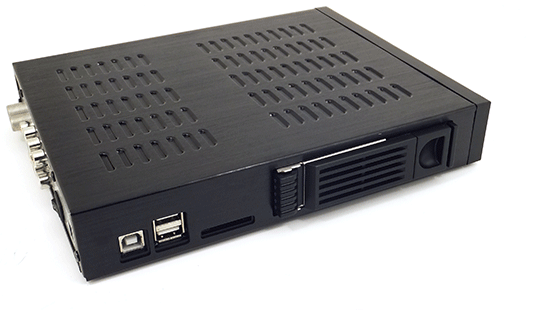

На левой боковой стенке корпуса находятся следующие разъёмы и интерфейсы:
- слот для карт памяти SDHC (карта вщёлкивается контактами вниз и фиксируется, снаружи остаётся 2-3 миллиметра корпуса карты);
- два порта USB 2.0 для подключения устройств (Wi-Fi, накопители, мышь, клавиатура);
- порт USB 3.0 для подключения аппарата к ПК;
- выдвижная корзина для монтирования жёсткого диска.

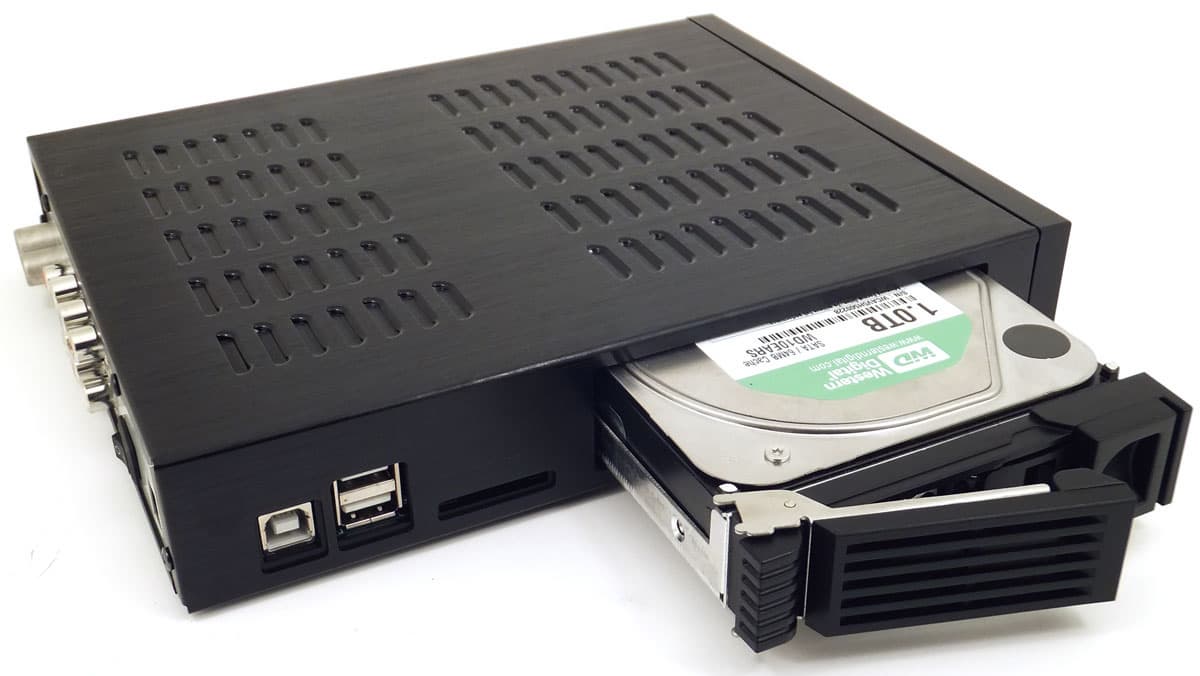

Установку HDD можно произвести в считанные секунды. Диск легко фиксируется в корзине без применения болтов, корзина при установке полностью вынимается из корпуса.

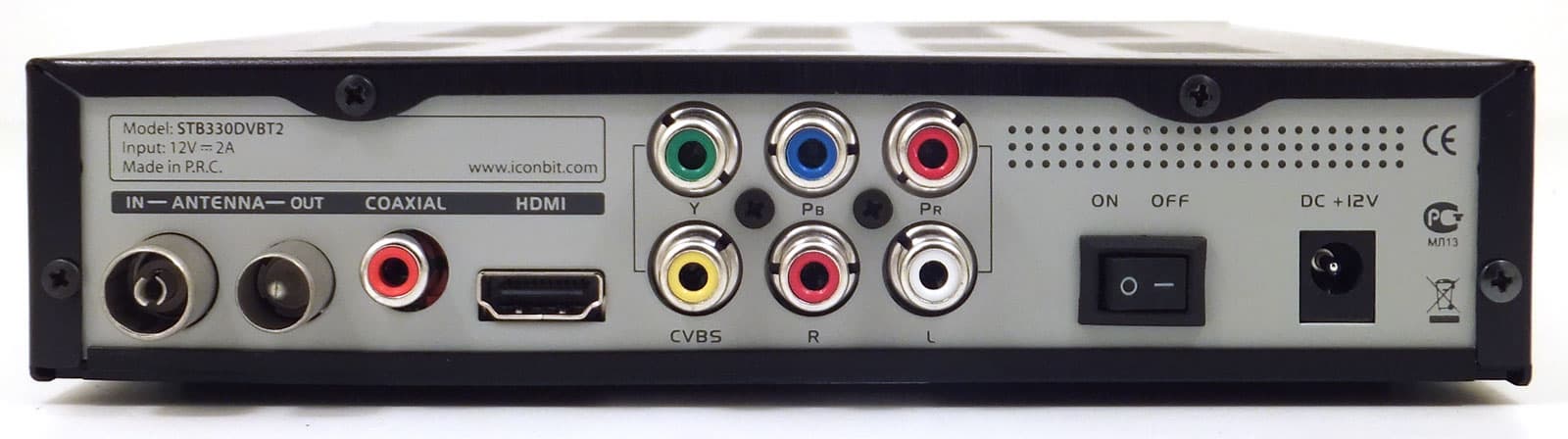

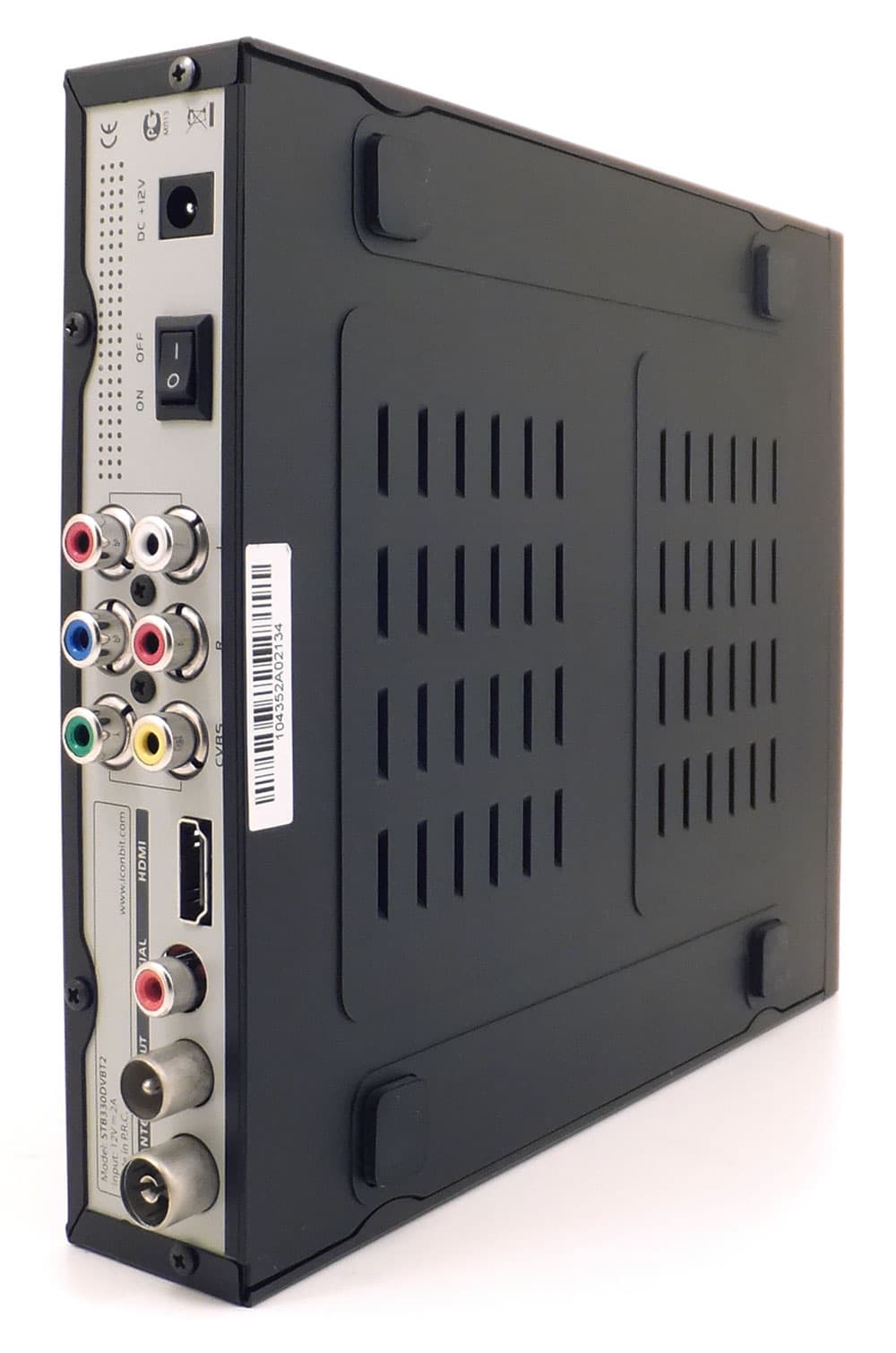

На задней панели плеера расположены:
- антенный вход и антенный выход (сквозной);
- коаксиальный аудиовыход;
- выход HDMI 1.3;
- компонентный видеовыход;
- композитный видеовыход, стереоаудиовыход;
- клавиша включения питания;
- разъём адаптера питания.
В дне плеера имеются вентиляционные отверстия, такие же, как и на крышке. Здесь же можно видеть, как серьёзно защищён аппарат от разборки. Чтобы добраться до внутренностей плеера, требуется снять металлическую П-образную крышку, но отвинтить четыре болта на торце — этого недостаточно. Помимо болтов, крышка удерживается передней пластиковой панелью, которая также привинчена к корпусу болтами, но чтобы добраться до них, потребуется отклеить глянцевую накладку на лицевой панели. Но и это ещё не всё. Крышка фиксируется четырьмя загнутыми полукруглыми лепестками — они хорошо видны на фотографии.
Если их отогнуть, товарный вид устройства будет испорчен безнадёжно. Впрочем, он будет испорчен сразу же после отковыривания лицевой панели. Резюмируем: этот аппарат не предназначен для разборки. Похожие решения встречаются довольно часто (в качестве примера можно привести неразборные корпуса медиаприставок WD).

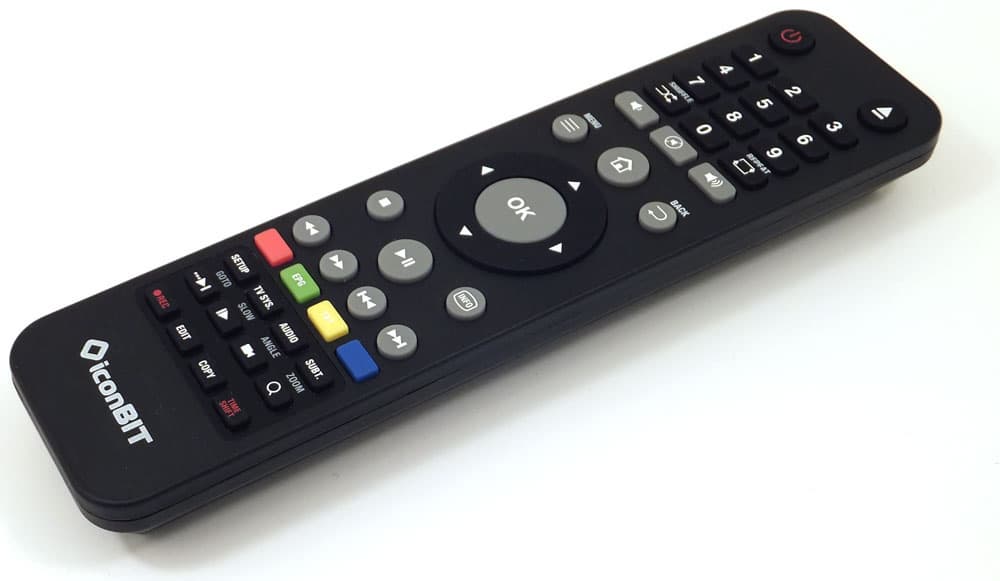

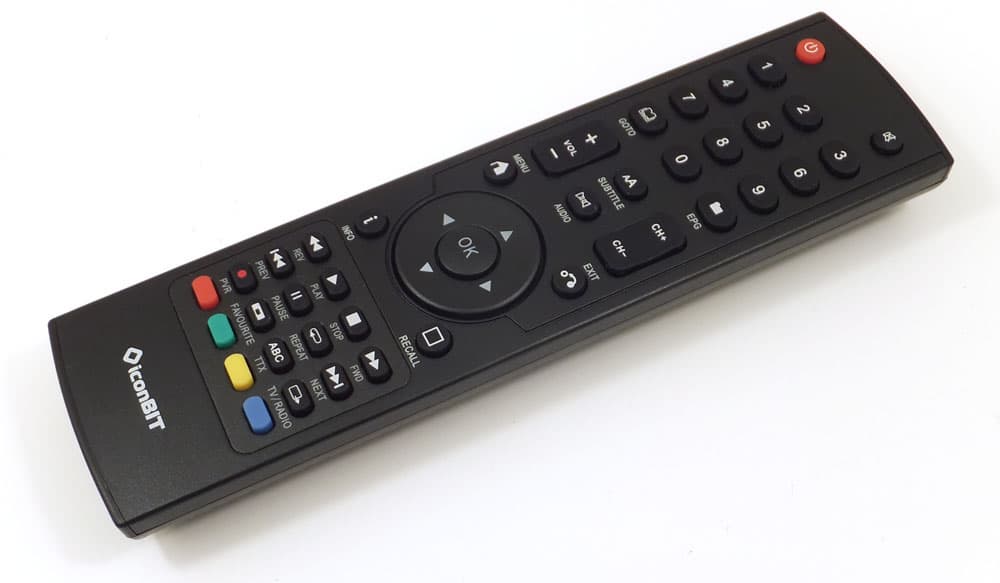

Прилагаемый пульт ДУ имеет резиновые кнопки с довольно тугим ходом; центральный джойстик выполнен из пластмассы.
Основные технические характеристики обоих аппаратов приведены в следующей таблице, которая получилась сравнительной:
| XDS1003D T2 | STB330DVBT2 | ||
| Процессор | Realtek RTD1186DD 750 МГц | MSD7816 (с поддержкой декодирования медиаданных) | |
| ТВ-тюнер | Sony, DVB-T2, DVB-T | Mstar, DVB-T2, DVB-T | |
| Воспроизведение | |||
| Видео | Контейнеры | MKV [.mkv, .mka], ASF, WMV [.asf, .wmv], MOV, MP4 [.mov, .mp4], MPEG [.ts, .tp, .m2ts, .mpg], AVI [.avi, divx], RealVideo [.rm, .rmvb], Flash Video[.flv] | TS, MPG, MP4, AVI, MKV, M2TS, 3GP |
|---|---|---|---|
| Кодеки | H.264, MPEG-1,2,4 (DivX, Xvid), VCD, SVCD, DVD, WMV9, M-JPEG (640×480×30p; 848×480×10p), RealVideo 8, 9, 10 (1280×720) | MPEG4 AVC, H.264 HP@L4; MPEG2 MP@ML.HL | |
| Аудио | MPEG 1/2 Audio Layers I, II, and III (MP3), Dolby Digital(R) (AC-3), DTS, DTS-HD, Dolby TrueHD, PCM, MPEG-2/4, AAC LC и HE Microsoft WMA, и WMA Pro, FLAC (8, 16, 22.05, 24, 32, 44.1, 48, 96 кГц), DTS 6 ch, LPCM, ADPCM, RA-cook | MPEG аудио MPEG1,2, MP3, WMA, AAC, Dolby, DTS аудио | |
| Графика | JPEG, GIF, BMP, PNG | JPEG, BMP, PNG | |
| Интерфейсы | |||
| Видеовыходы |
|
| |
| Аудиовыходы |
|
| |
| USB |
|
| |
| Сеть |
| нет | |
| Источники данных |
|
| |
| Прочие характеристики | |||
| Дисплей | символьный | ||
| Подключение периферии | USB-клавиатура, USB-мышь, USB-адаптер Wi-Fi | не требуется | |
| Блок питания | внешний, 12 В 2 А | ||
| Поддерживаемые файловые системы | NTFS/FAT32/EXT3 | FAT12/FAT16/FAT32/NTFS | |
| Размеры (Ш×В×Г) | (Ш×В×Г) 143×61×214 мм | (Ш×В×Г) 180×37×227 мм | |
Настройки
XDS1003D T2
Поскольку настройки этого аппарата достаточно подробно изучены в предыдущем обзоре (в его обычной медийной ипостаси, без ТВ), здесь мы коснёмся лишь тех изменений, которые непосредственно связаны с наличием в рассматриваемом плеере цифрового ТВ-тюнера.

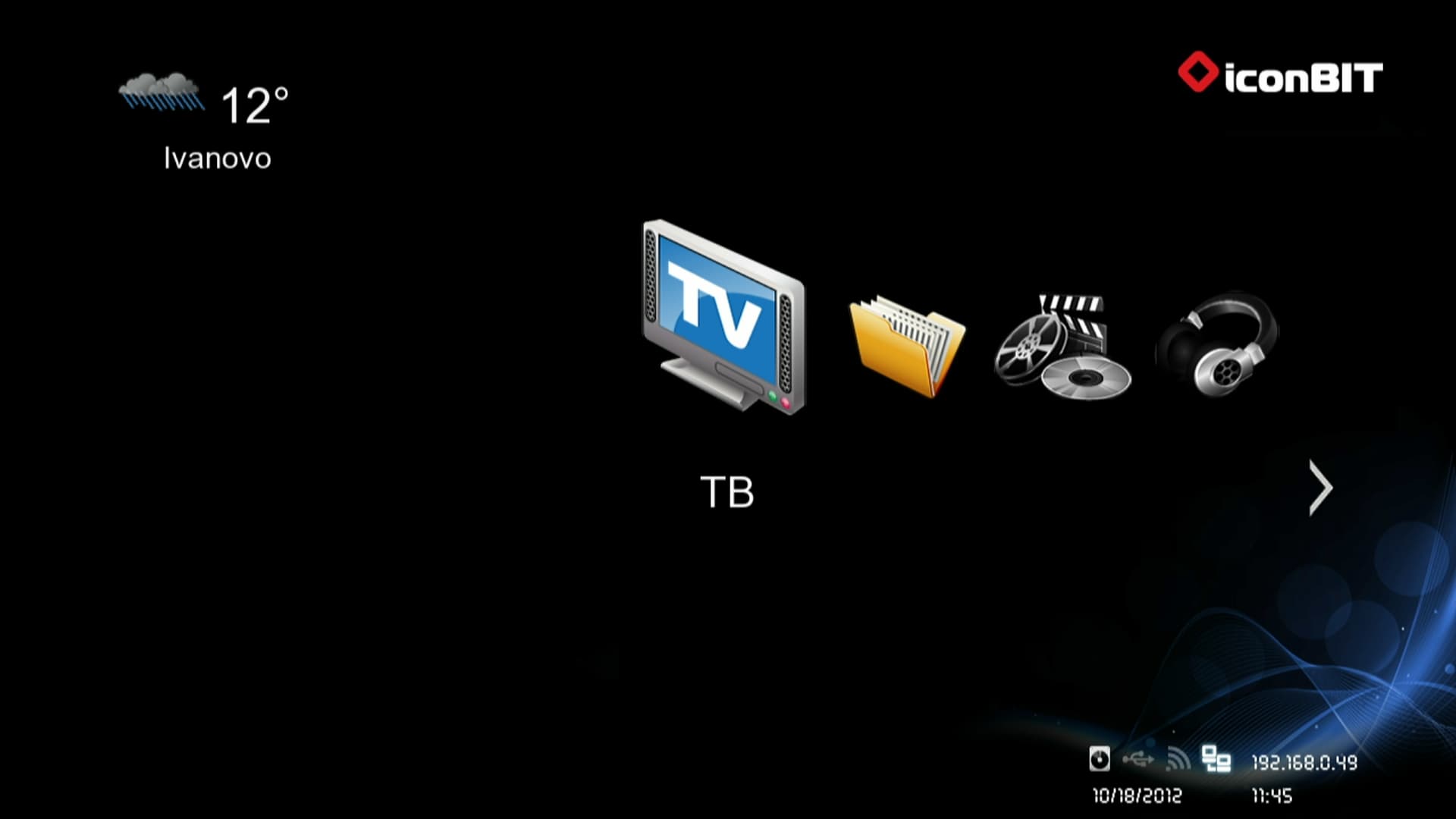

Итак, вместе с ТВ-тюнером в прошивке аппарата появился ещё один пункт главного меню — ТВ. По умолчанию после включения плеера данный пункт активирован.

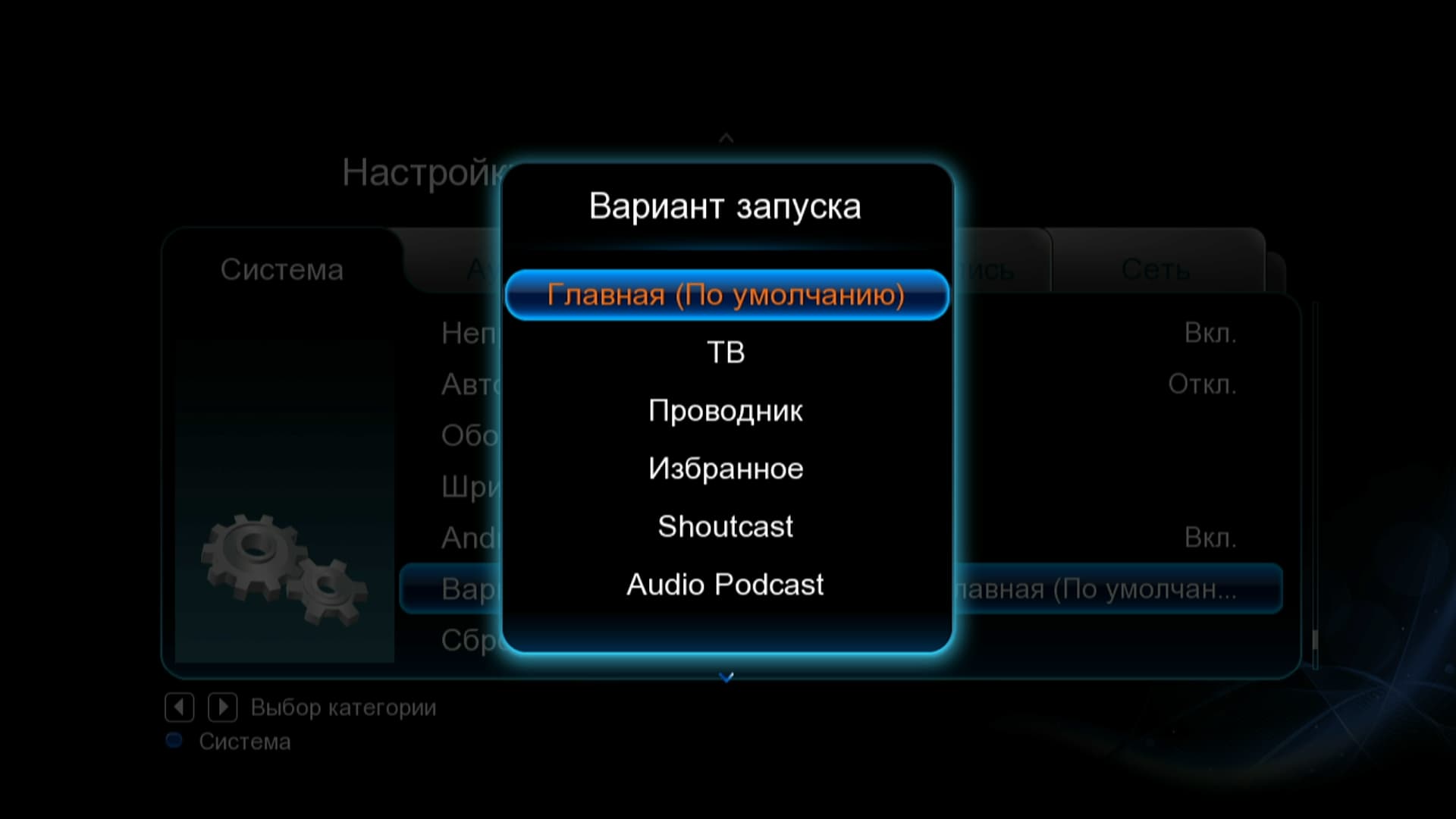

Для удобства пользователя в настройках имеется опция, позволяющая указывать, какое из многочисленных приложений плеера должно запуститься при включении аппарата. На выбор имеется несколько пунктов: Главное меню, ТВ, Проводник, Избранное, ShoutCast (интернет-радио), Audio Podcast, Videoподкаст и Youtube-XL (интернет-сервисы).

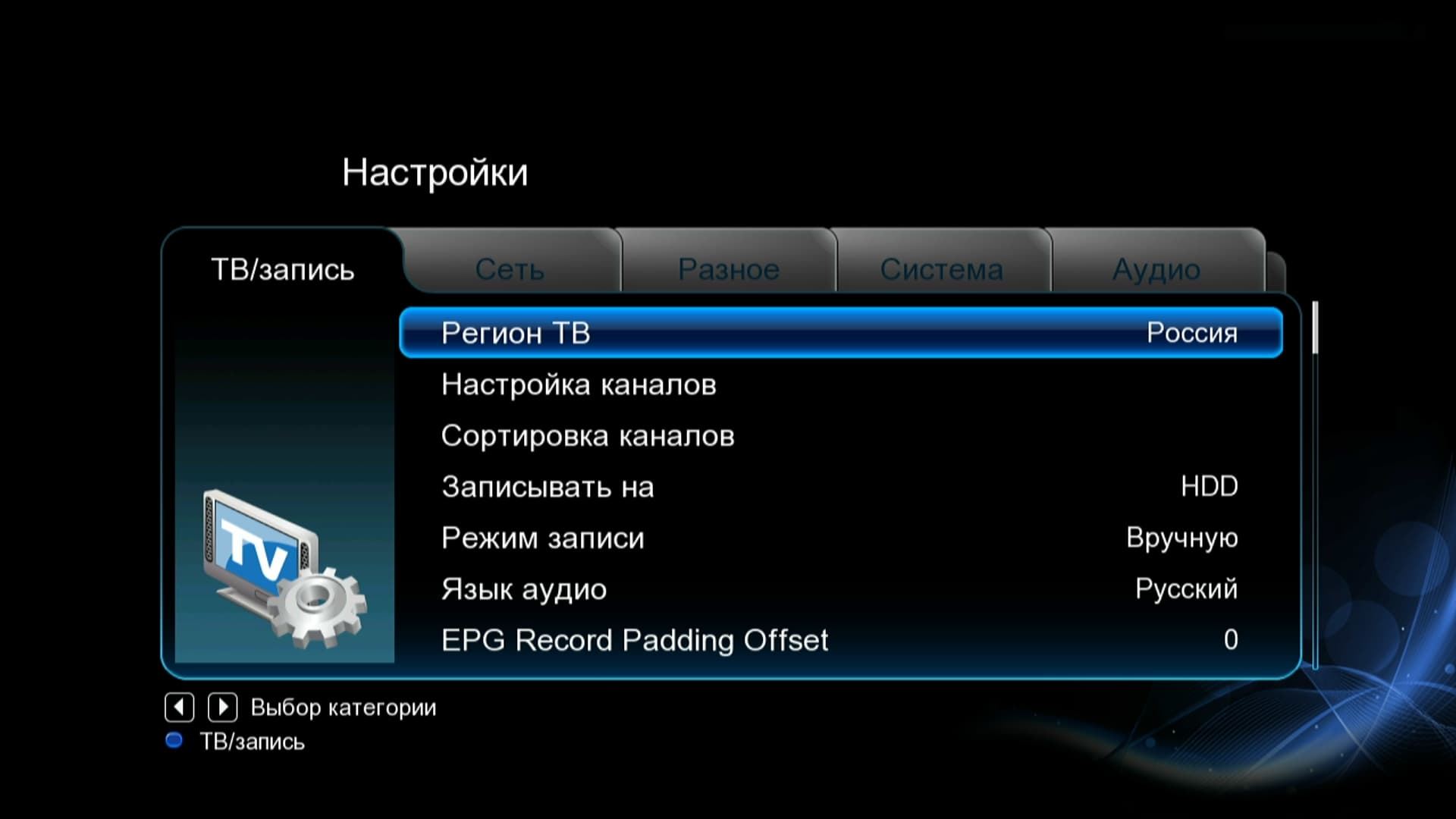

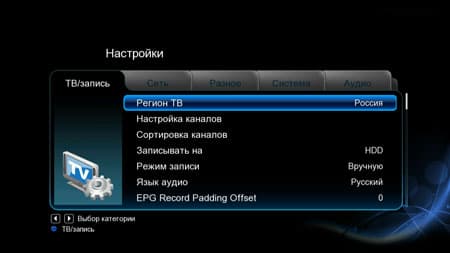

Также в общих настройках плеера появилась соответствующая вкладка с настройками телевизионного и радиоприёмника. Здесь можно выбрать регион, в котором осуществляется просмотр, настроить и отсортировать «пойманные» каналы, выбрать хранилище для записи эфира.
STB330DVBT2

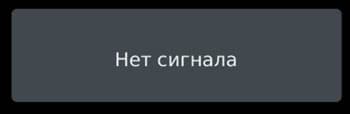

То, что рассматриваемое устройство не является плеером в привычном понимании, доказывает появление на экране вот такого сообщения, которое возникает при включении аппарата:
Да, это ведь телеприставка, и режим ТВ-тюнера здесь активирован по умолчанию! А тюнеру, по всей видимости, необходим цифровой ТВ-сигнал. Увы, сейчас мы находимся в местности, где цифровое ТВ появится не раньше, чем когда оно появится везде. Ничего страшного, для исследования ТВ-способностей приставки мы съездим туда, где эфир заполнен цифрами, и опишем впечатления от цифроТВ в соответствующей главе статьи. А пока изучим настройки приставки — мало ли, какие подводные камни тут имеются…
 |  |

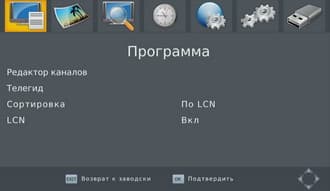

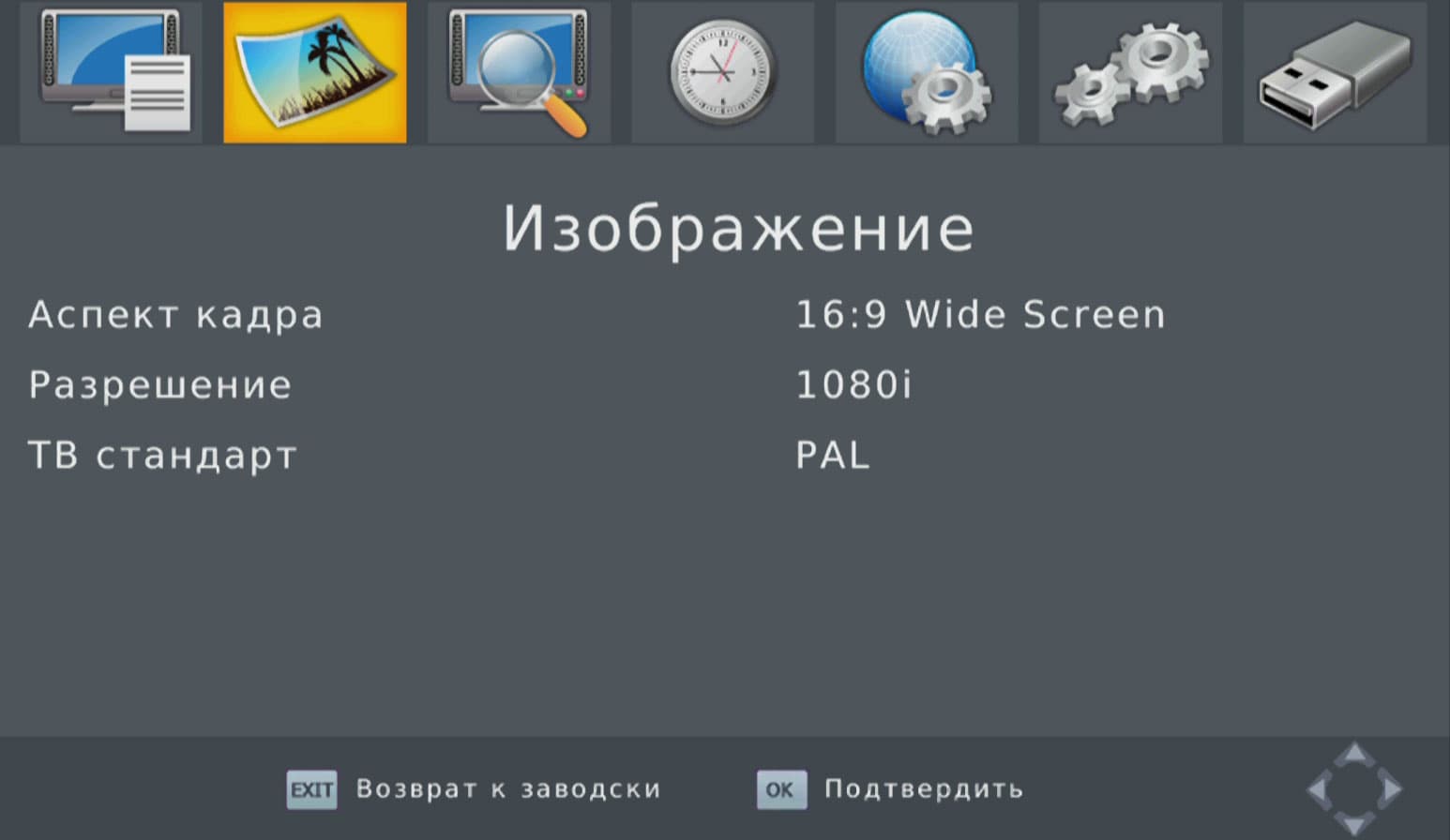

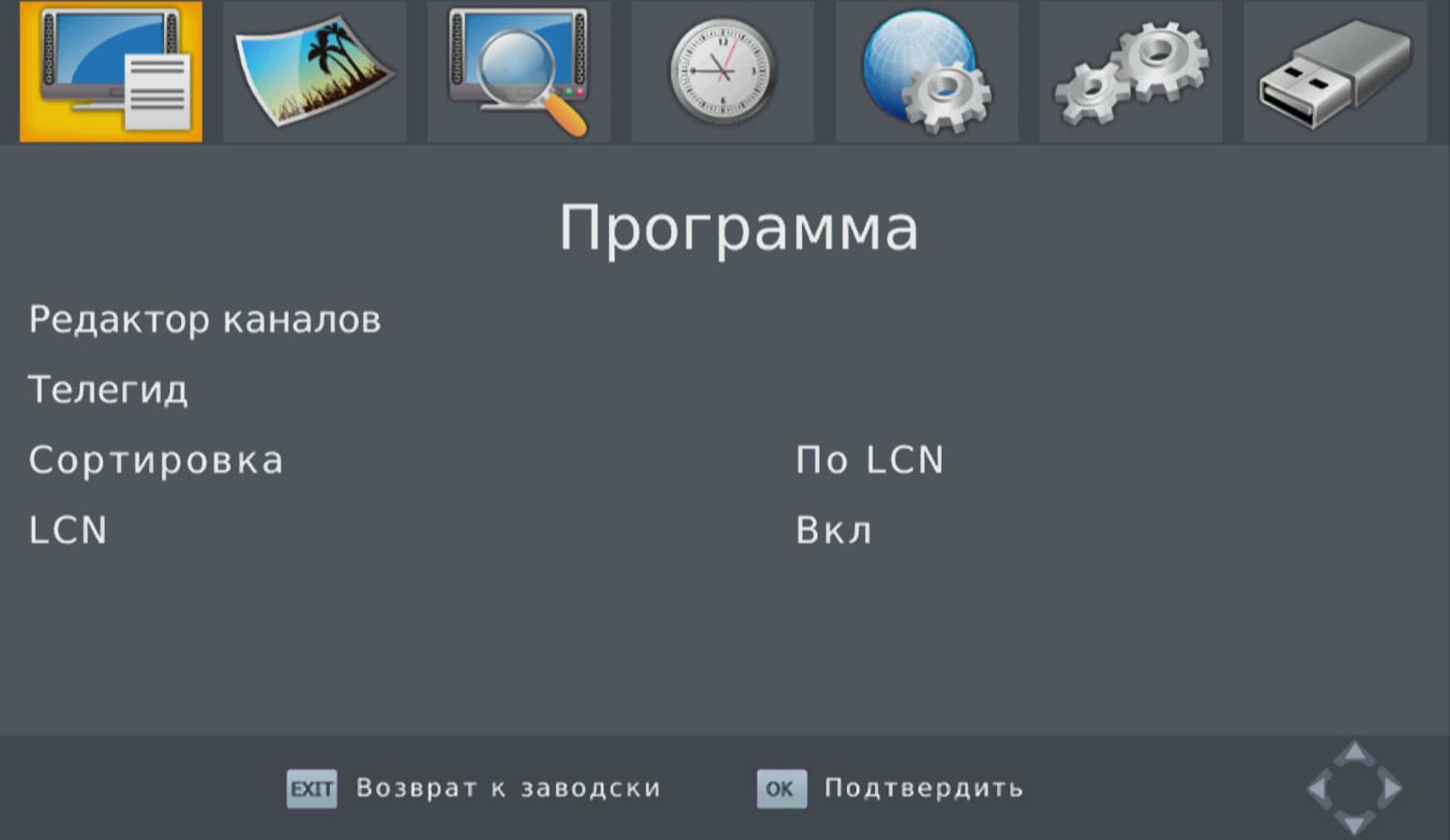

| Сортировка каналов возможна по LCN (логический номер канала), по названию или по ID канала | Видеонастройки: возможно изменение аспекта кадра (авто, 4:3, 16:9 с вариациями Pan&Scan), разрешения (576i, 576p, 720p, 1080i, 1080p), ТВ-стандарта PAL/NTSC (частота и разрешение видеовыхода автоматически не подстраивается) |
 |  |

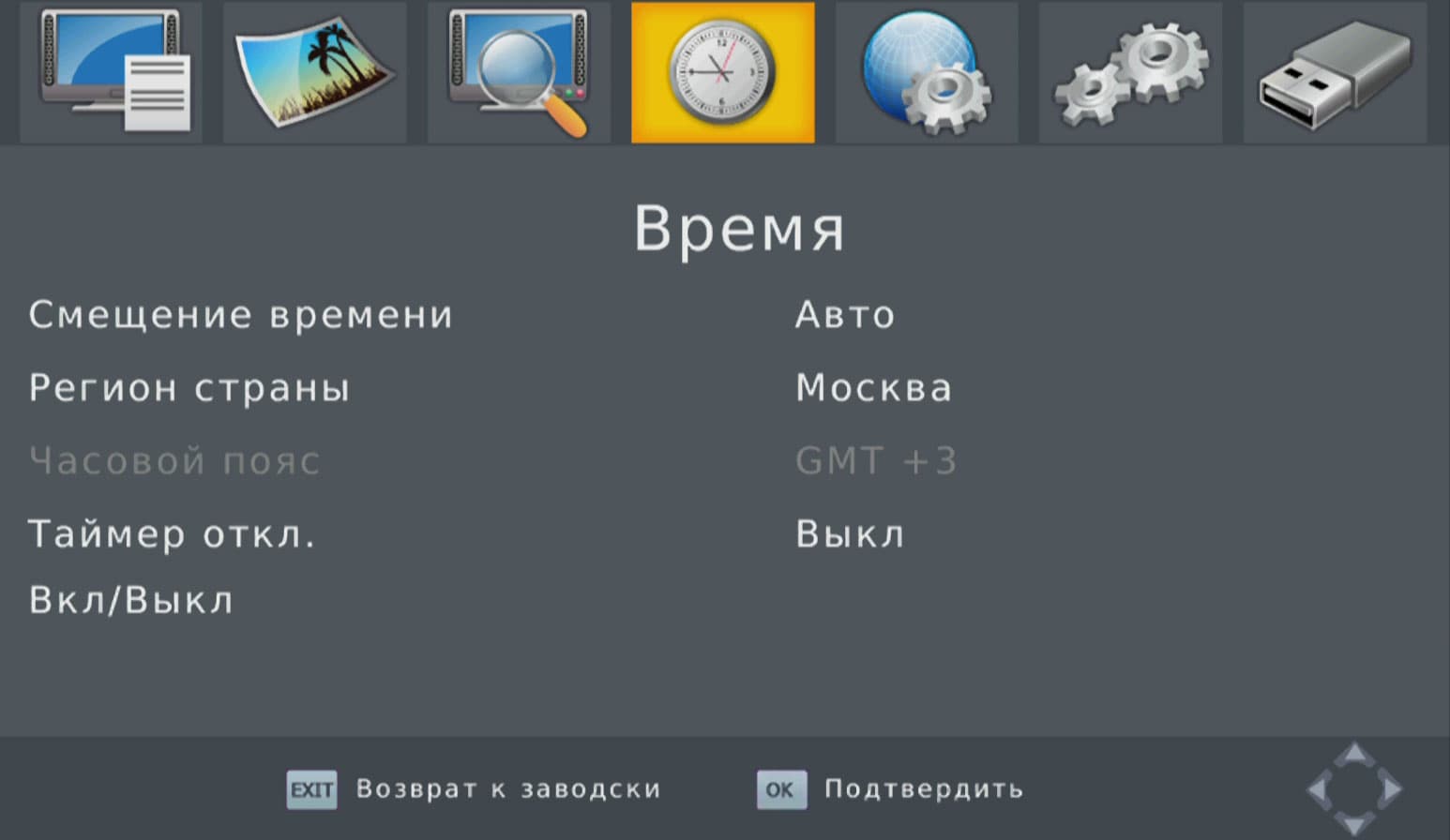

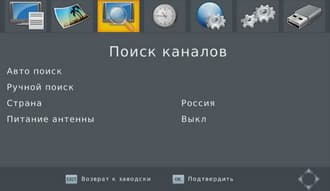

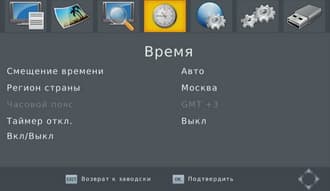

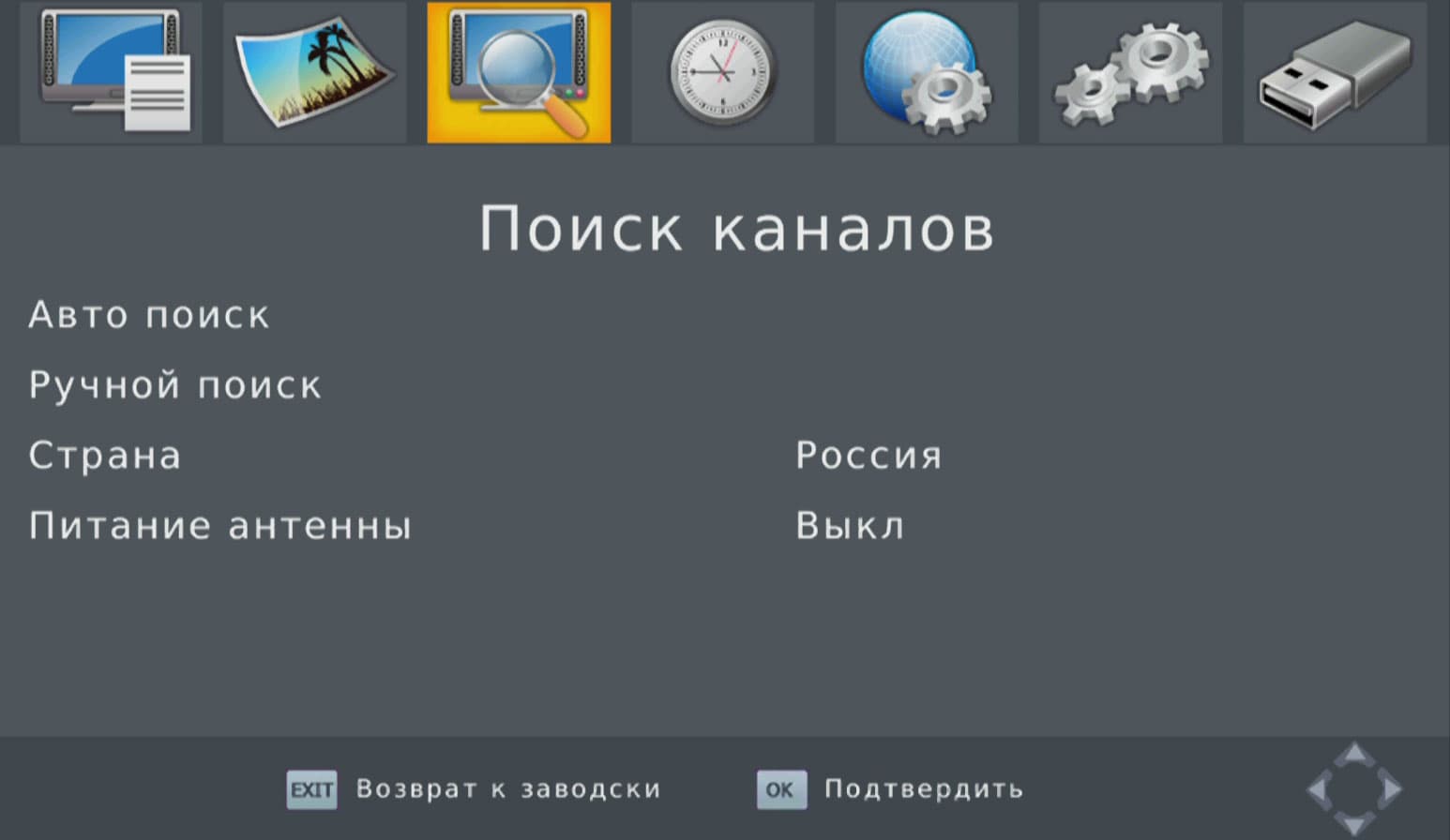

| Здесь осуществляется поиск каналов, автоматически либо вручную; включается и отключается питание антенны | Настройки времени. К сожалению, в приставке невозможно выставить время вручную. Оно всегда «берётся» из ТВ-сигнала |
 |  |

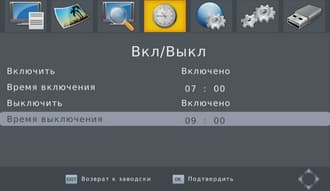

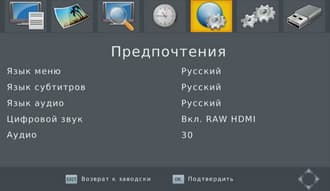

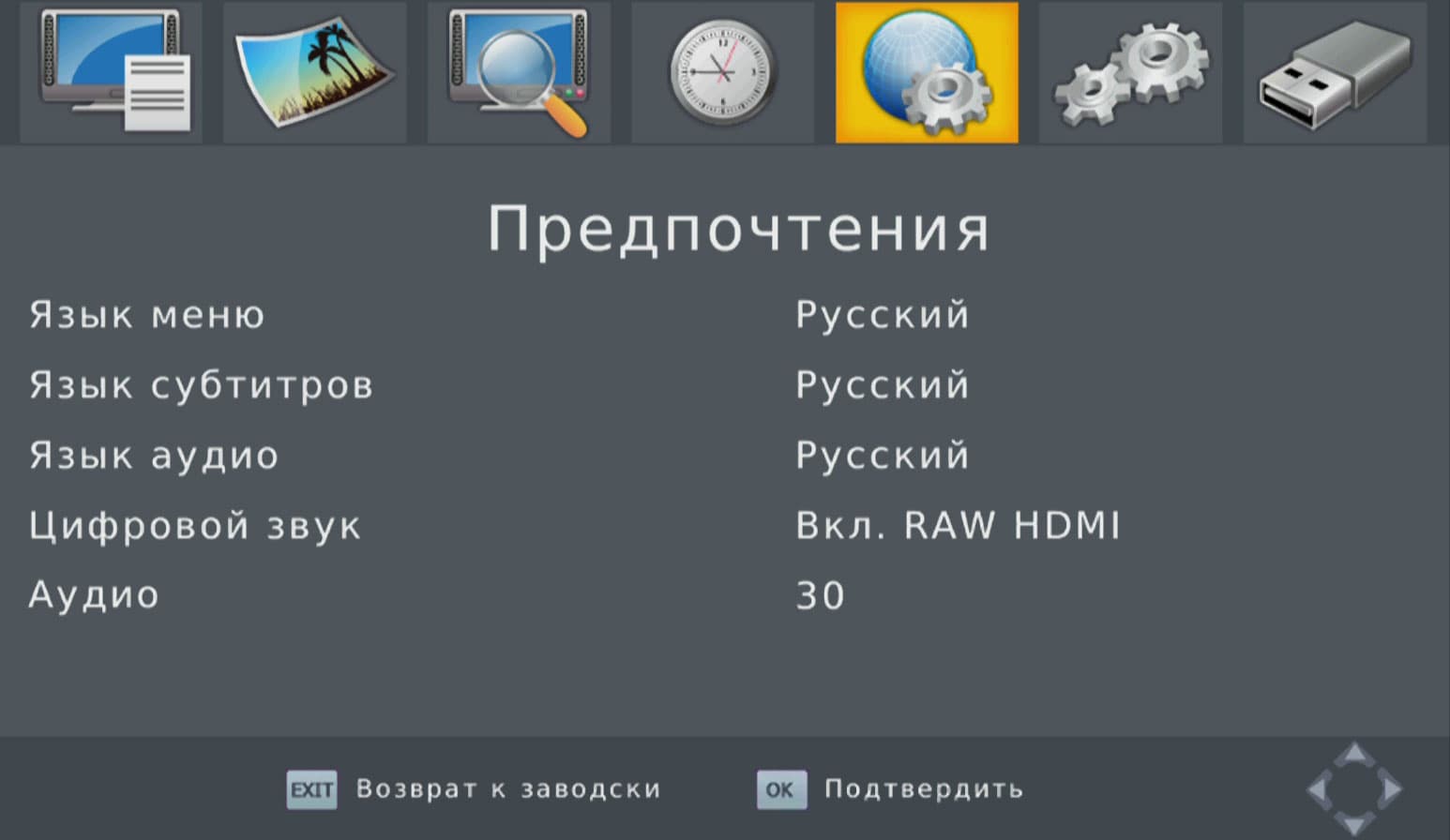

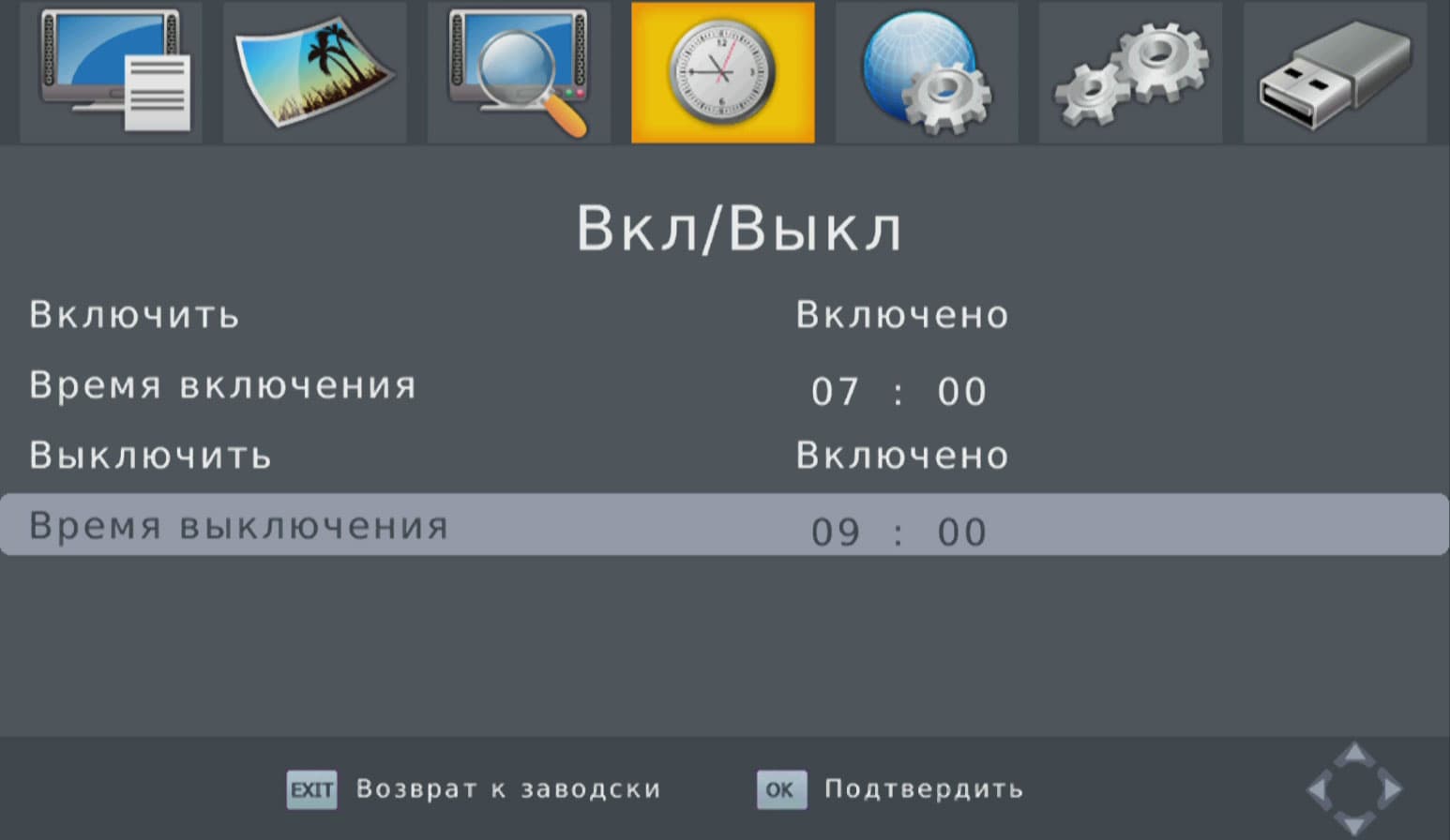

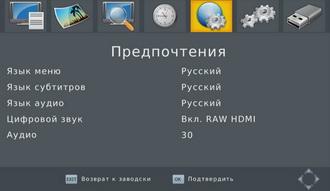

| Настройки таймера позволяют задать время включения и отключения приставки — своеобразный будильник | Языковые настройки, а также настройка обработки цифрового звука: микширование в PCM (для телевизоров, не имеющих собственных декодеров) либо сквозной вывод RAW HDMI (для ресиверов со встроенными декодерами) |
 |  |

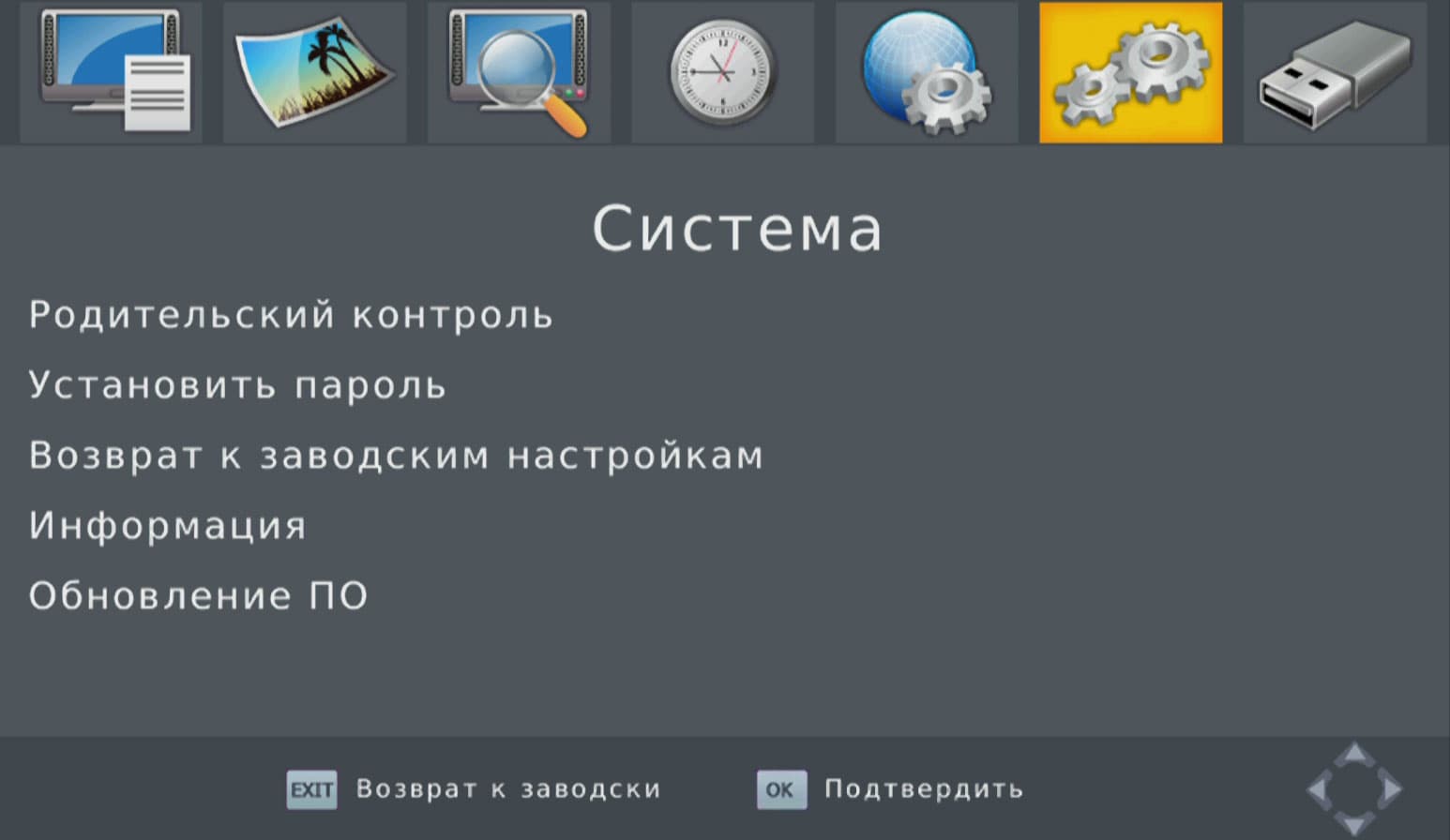

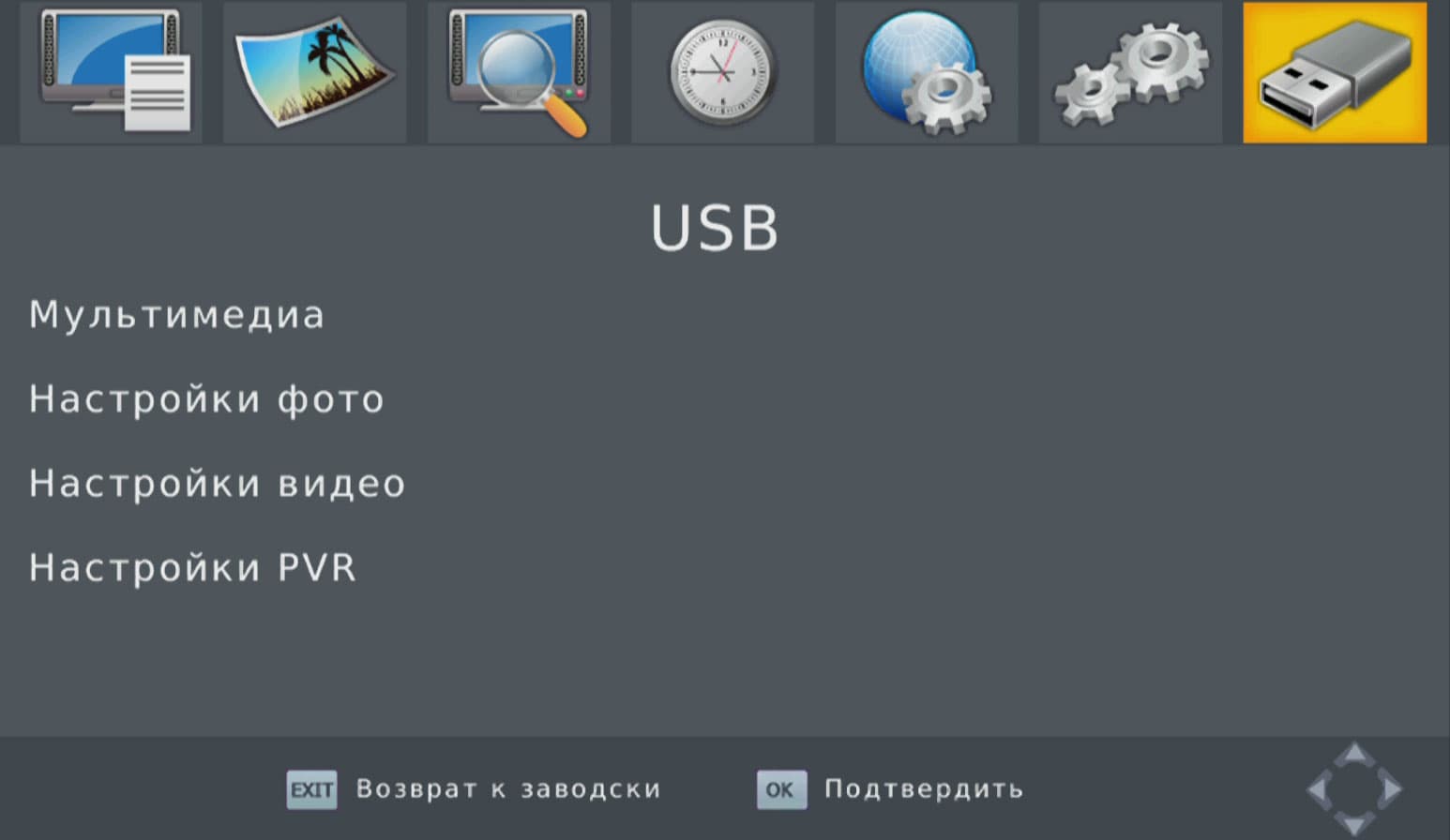

| Настройка родительского контроля, запароливание устройства, обновление прошивки по USB | Мультимедиа — переход к файловому браузеру. Настройки фото: время показа слайда, аспект кадра; настройки видео: выбирается шрифт, фон и цвет субтитров. Настройки PVR: выбор устройства для записи (HDD), объёма файла записи для режима TimeShift (0,5-4,0 ГБ) |
Что касается подводных камней — таковой был найден. Дело в том, что приставка не поддерживает автоматическую смену частоты и разрешения видеосигнала. Так, если аппарат настроен на вывод 1080 60p и пользователь подключит его к CRT-телевизору, забыв перед этим изменить установленный стандарт на какой-то другой, более щадящий, то изображения на экране он не увидит. Придётся вновь подключать приставку к прежнему устройству отображения, которое поддерживает установленный режим, и поменять его на 576i. Либо (это подсказка) изменить разрешение вслепую с помощью пульта ДУ, нажав последовательно следующие кнопки: Menu — Стрелка вправо — Стрелка вниз — Стрелка вниз — Стрелка вправо или влево до появления изображения.
Эксплуатация
XDS1003D T2
В обзоре данного медиаплеера, но не имеющего ТВ-тюнера, освещались почти все вопросы, касающиеся эксплуатации аппарата. К сожалению, такой вопрос, как вывод многоканального звука, был почти не затронут — по чисто техническим причинам, разумеется. С удовольствием восполняем данный пробел.
Впрочем, здесь мало о чём расскажешь. Аппарат просто работает, без капризов и прочих неожиданностей. В зависимости от выбранных настроек, плеер может либо декодировать звук в PCM, либо передавать поток напрямую на ресивер (RAW). Все до единой попытки воспроизвести самый разный HD звук увенчались полной и бесповоротной победой плеера.
 |  |
 |  |

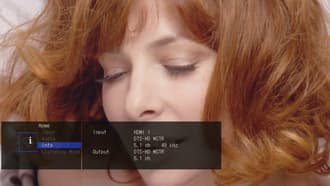

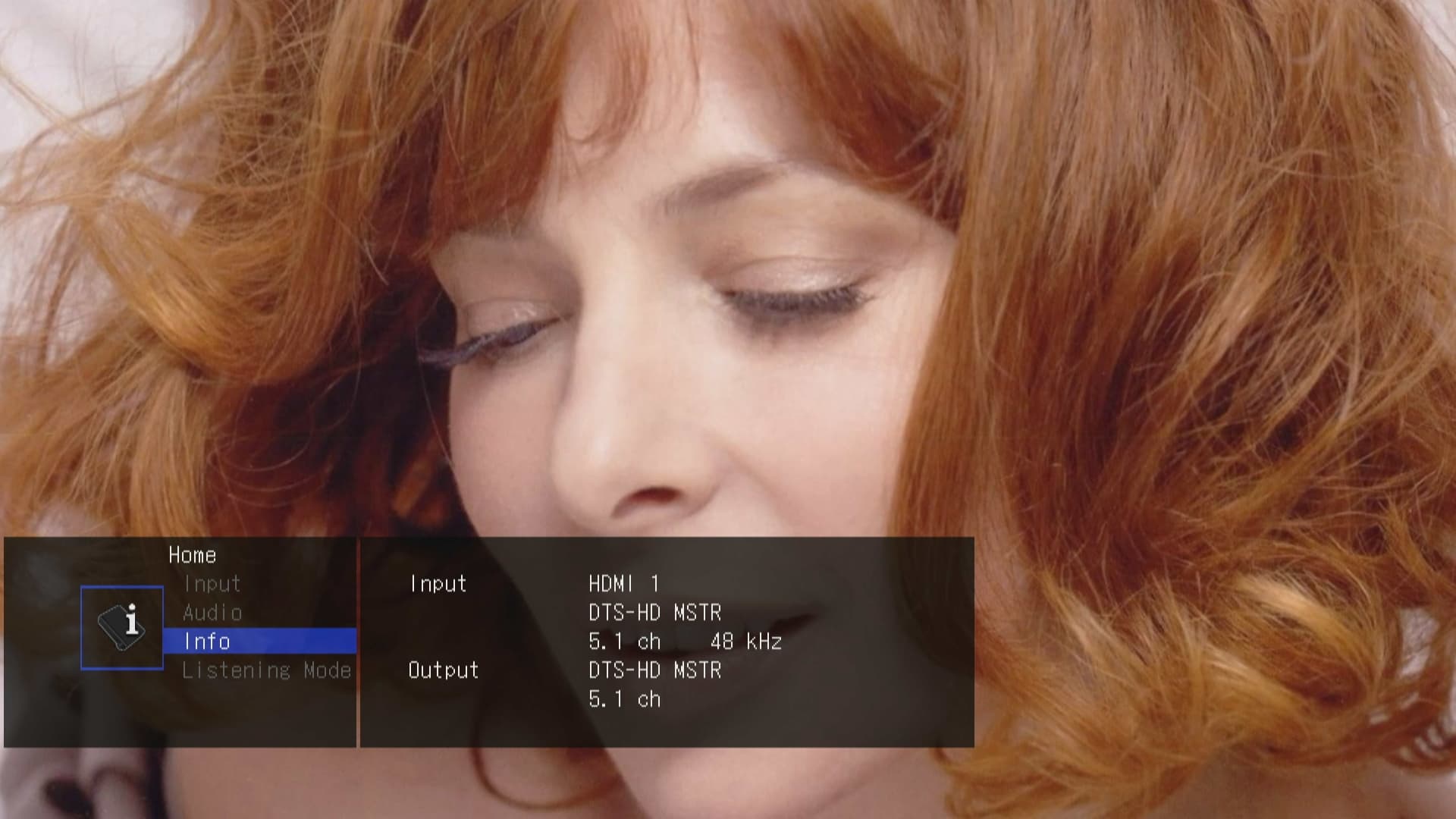

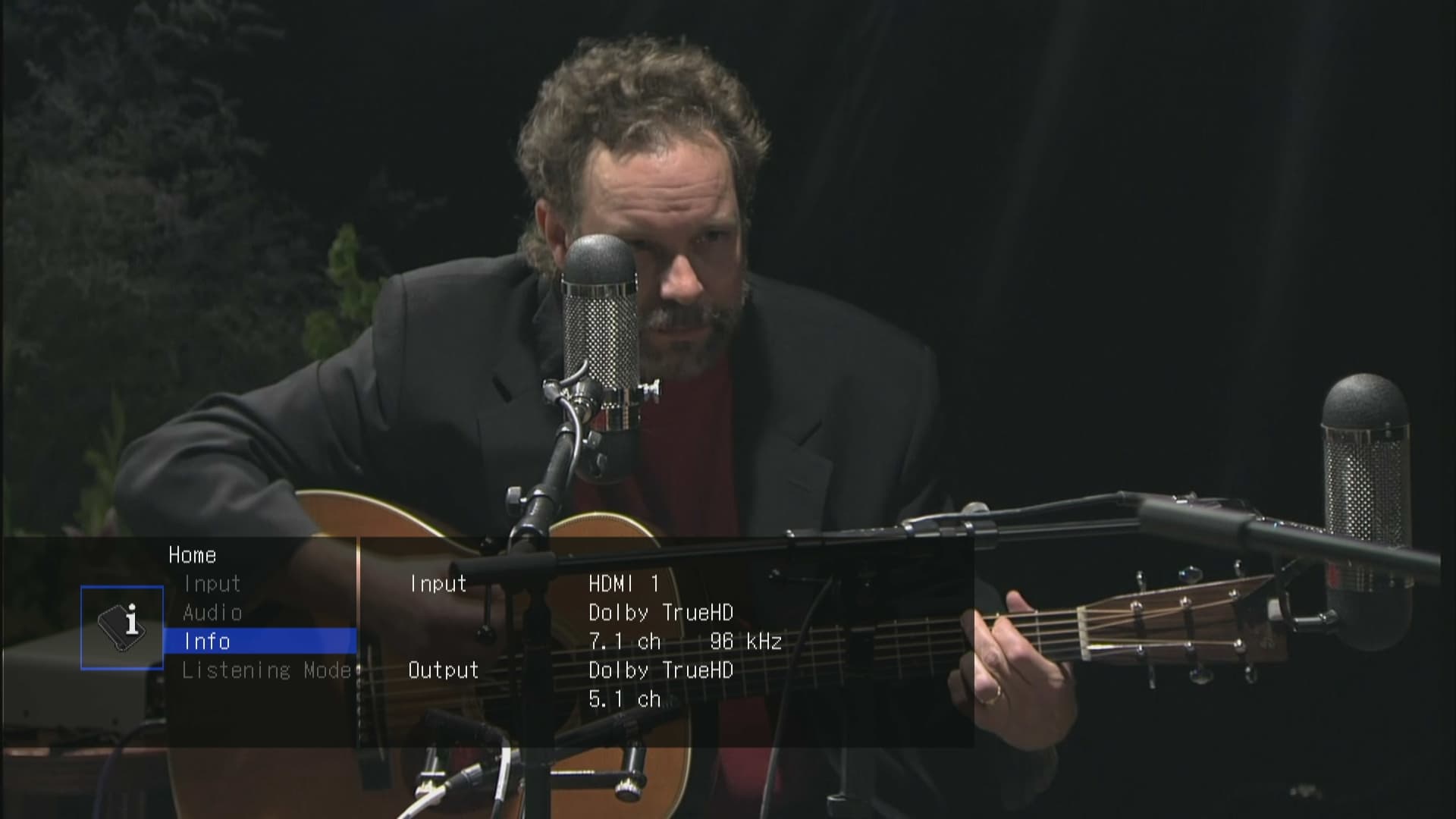

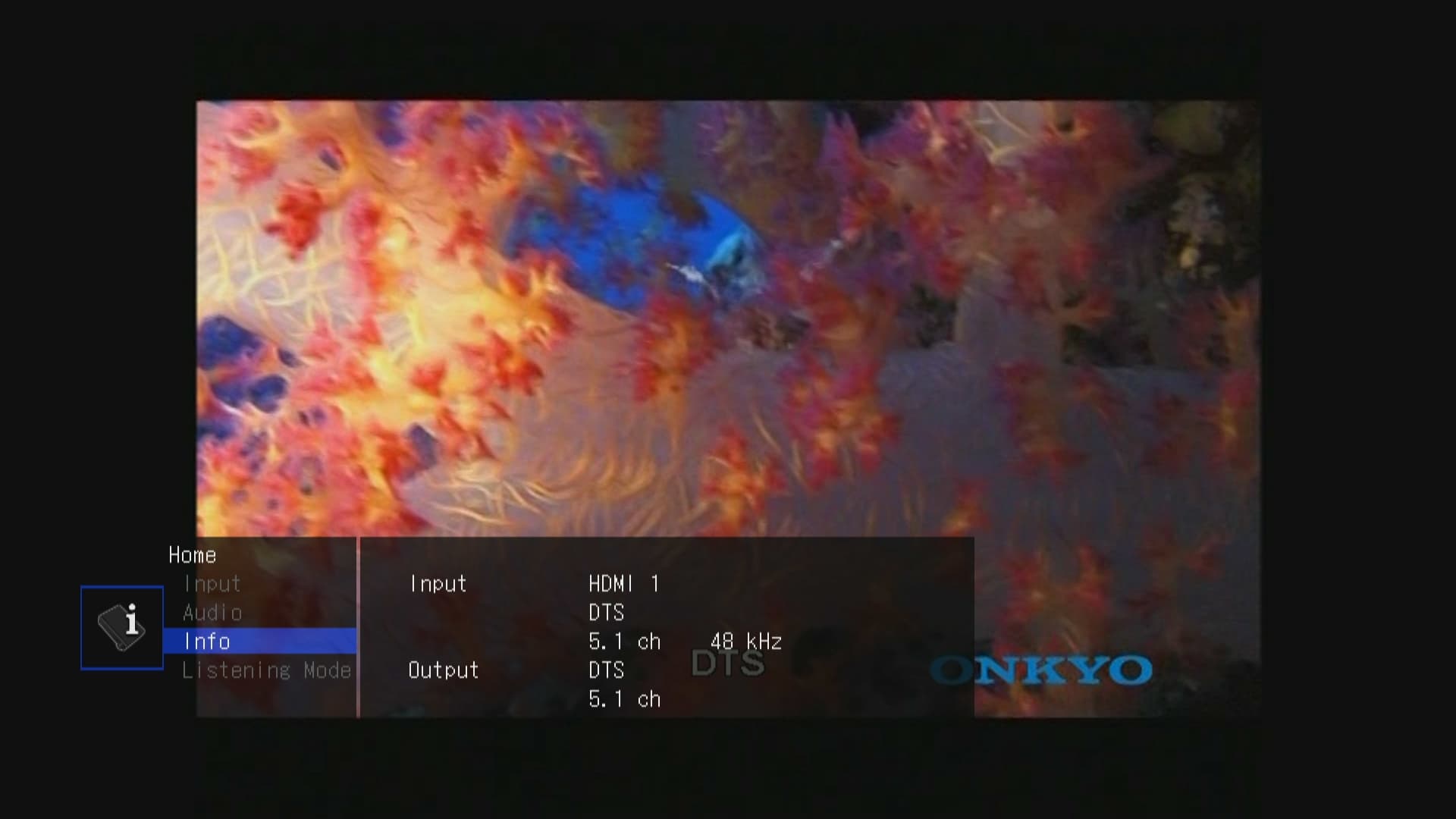

HD-звук (DTS HD, Dolby True HD) нельзя передать по оптике и SPDIF просто потому, что эти интерфейсы не поддерживают передачу столь большого потока данных. Так уж они были разработаны. Передача HD-звука возможна только по HDMI, однако плеер в состоянии передать HD-звук в виде обычного 5.1 звука по SPDIF и оптике. Это сделано для владельцев устаревших ресиверов, не имеющих HDMI-входа и поддержки HD-звука.
STB330DVBT2
Для того чтобы запустить какой-то контент, находящийся на встроенном HDD- или USB-накопителе, после включения приставки требуется проделать следующие операции: нажать на пульте ДУ кнопку Home, перейти на вкладку USB, выбрать пункт Мультимедиа, перейти на пункт Фильм, и лишь теперь пользователь доберётся до встроенного файлового браузера.

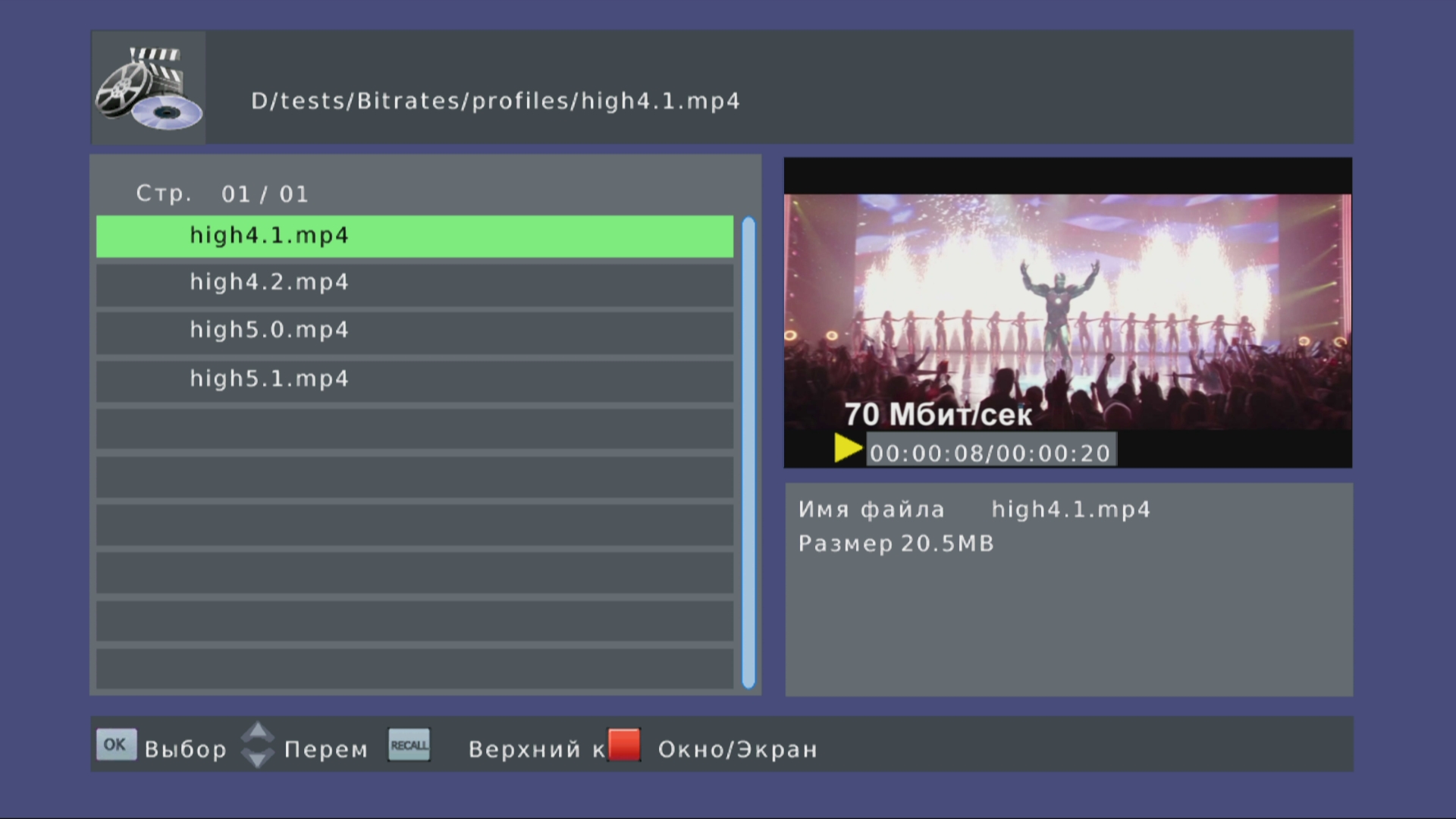

Файловый браузер напоминает список телеканалов, где выбрать нужный канал помогает окно предпросмотра. Нажатие ОК на любом из файлов приведёт к тому, что выбранный файл станет проигрываться не в полном экране, как это сделано во всех медиаплеерах, а в небольшом окне, расположенном в правой части экрана. Чтобы запустить полноэкранный режим показа, следует нажимать кнопку воспроизведения, а не привычную многим кнопку ОК. Впрочем, изменить режим отображения с оконного на полноэкранный можно в любой момент, нажав красную кнопку на пульте ДУ.
Приставка поддерживает воспроизведение ограниченного числа видеоконтейнеров, являющихся самыми распространёнными: TS, MPG, MP4, AVI, MKV, M2TS, 3GP, MOV, VOB и других. С кодеками дело обстоит не менее сурово — многие из существующих форматов приставка не в силах проиграть. Более того, не все параметры кодеков поддерживаются приставкой. Так, файлы AVC 1920×1080, закодированные с высоким профилем и уровнем (например, с частотой 50 прогрессивных кадров в секунду), воспроизводятся с задержками изображения и звука. Образы дисков приставкой не поддерживаются, ISO-файлы просто не отображаются в браузере. Меню DVD-дисков также нельзя воспроизвести — приставка не «видит» файлов VIDEO_TS.IFO. Зато файлы VOB, как и «блюрейные» M2TS, приставкой распознаются и воспроизводятся.
Бесспорно, данный прибор разработан в первую очередь для просмотра цифрового эфирного ТВ, а также записи этого эфира, и лишь в качестве приятной опции здесь имеется возможность просмотра DVD- и Blu-ray-рипов, но не полноценных образов дисков и видео с повышенным битрейтом либо частотой кадров.
Возможность быстрой перемотки или перехода по файлу во время воспроизведения отсутствует, но пользователь может использовать функцию GoTo либо изменить скорость воспроизведения до 32х в обе стороны. Выбор аудиодорожки и потока субтитров производится соответствующими кнопками на пульте ДУ. Здесь же можно изменить и внешний вид субтитров: шрифт, цвет, фон.
 |  |
Резюмировать хотелось бы следующим образом: не стоит рассматривать данный аппарат как полноценный медиаплеер с возможностью просмотра цифрового ТВ. Всё наоборот. Данный аппарат — это ТВ-приставка с ограниченной возможностью офлайнового просмотра медиаконтента наиболее распространённых типов. Кстати, во многом этот медиаплеер напоминает телевизионные плееры, то есть те, которые встроены во все современные телевизоры. Та же «разборчивость» в форматах, то же ограниченное количество возможностей. Одно радует: разборчивость эта касается практически всех известных и наиболее часто употребляемых форматов, какие обычно популярны в Сети. Есть одно простое правило: чем больше раз скачан тот или иной файл, тем выше вероятность, что формат его будет поддерживаться подавляющим большинством средств воспроизведения. Вывод — перед скачиванием изучайте статистику раздачи.

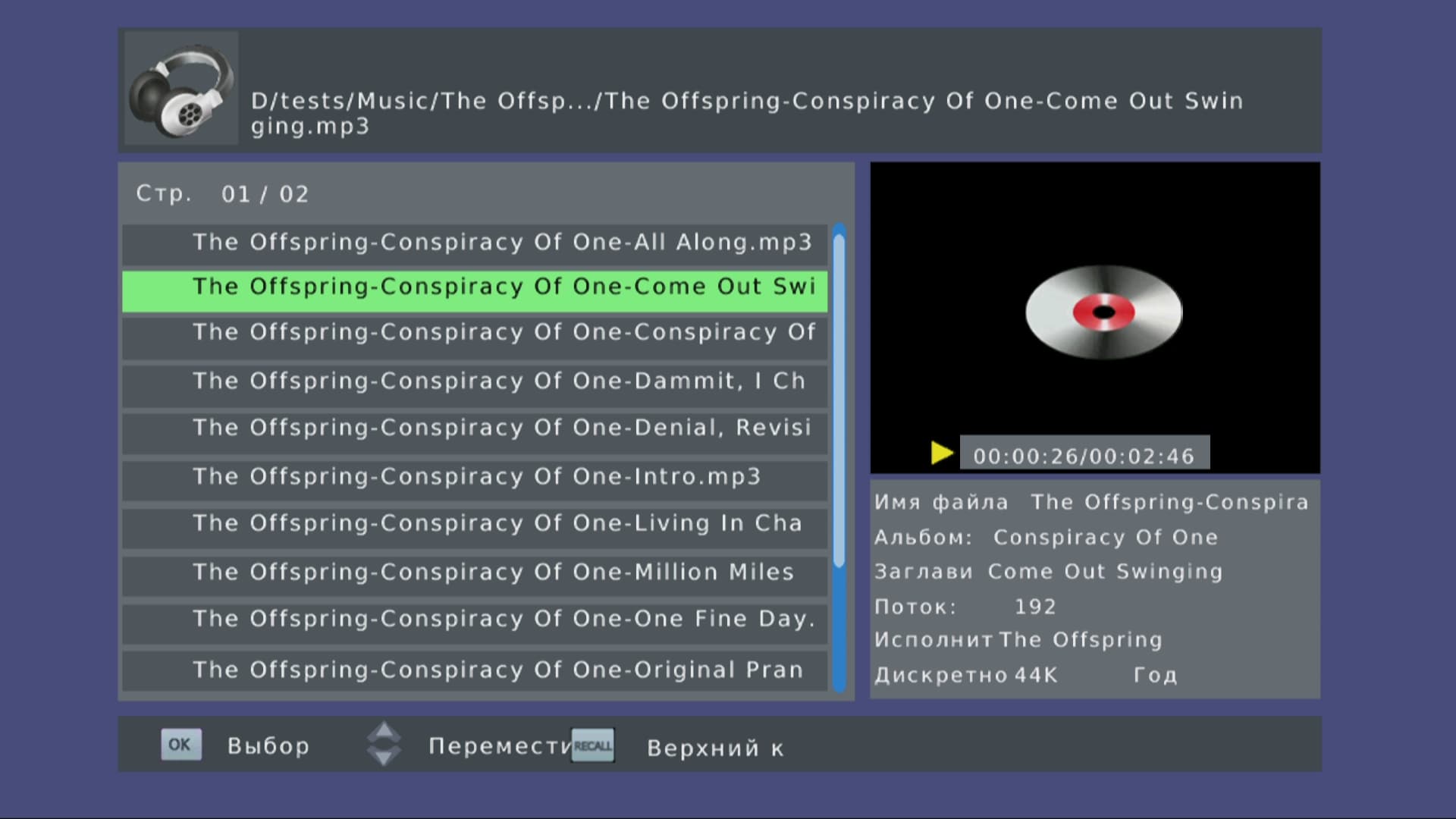

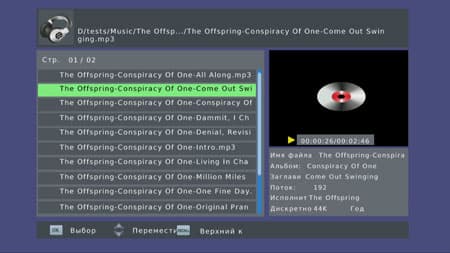

Тем же порядком не следует надеяться, что с приобретением данной приставки вы получите полноценный аудиоплеер для вашего ресивера. Воспроизведение приставкой аудиофайлов ограничивается лишь несколькими распространёнными форматами: MP3, WAV, WMA. Других имеющихся у нас аудиозаписей таких форматов, как OGG, APE, FLAC или DTS, приставка попросту не увидела, не отобразила в своём браузере. Во время проигрывания аудио на экране отображается плей-лист, а также краткая информация о текущем файле.

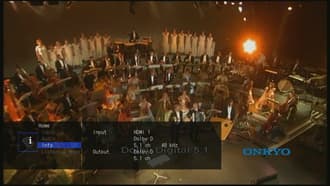

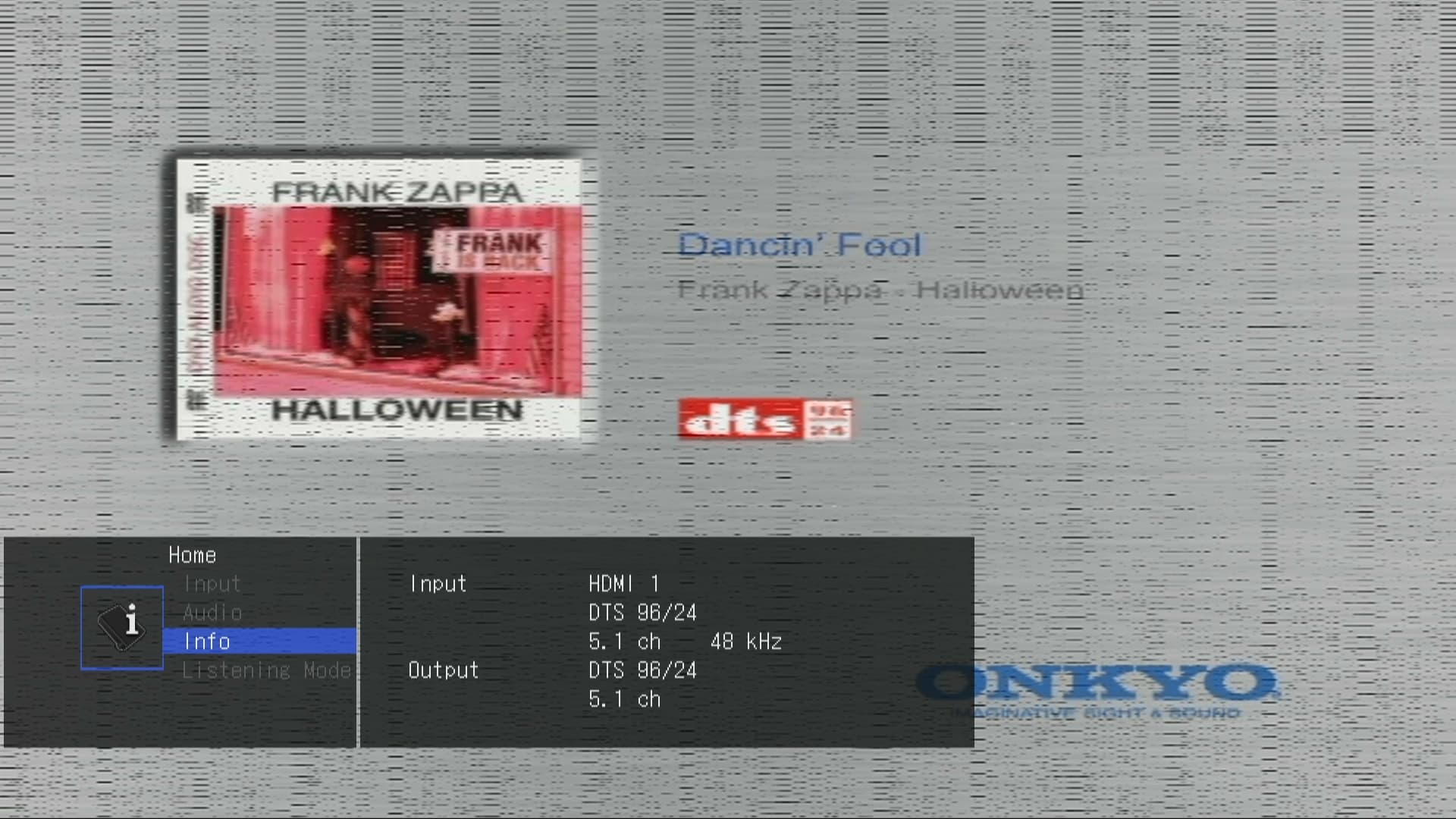

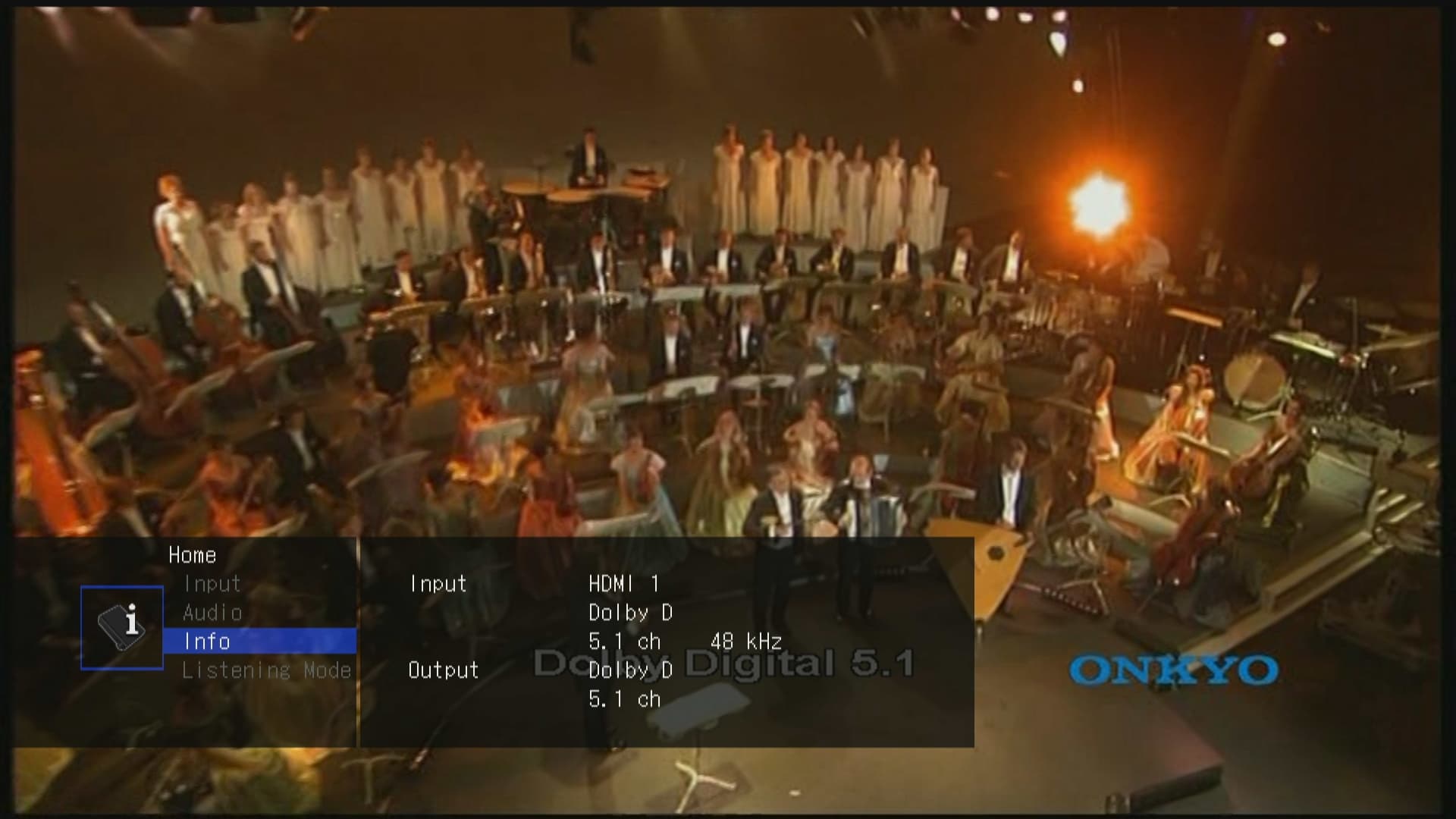

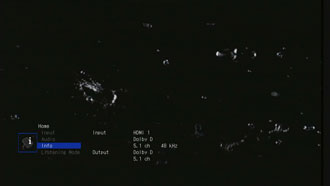

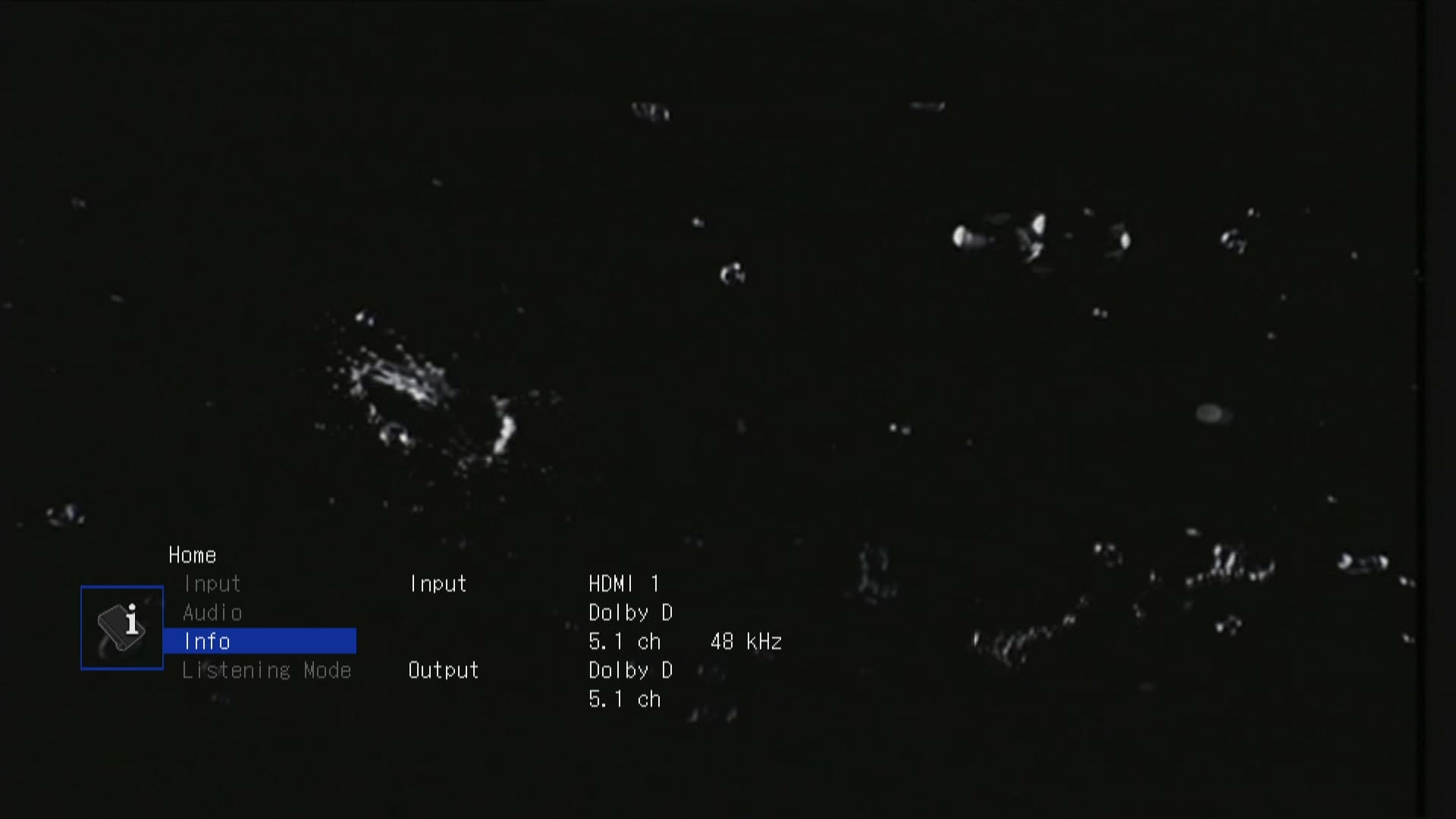

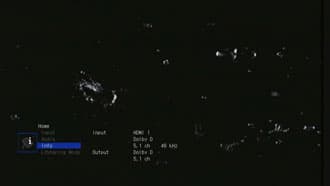

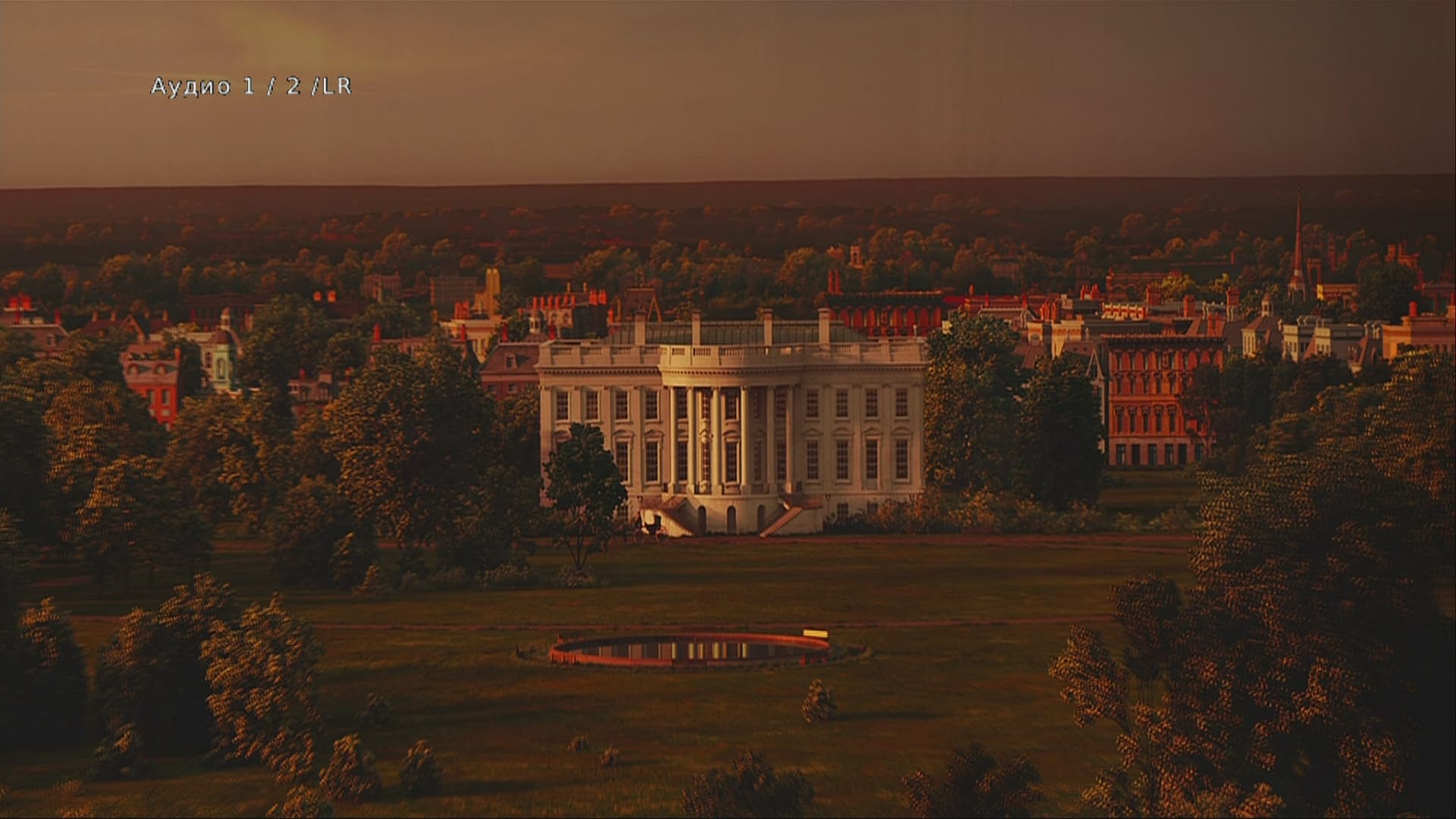

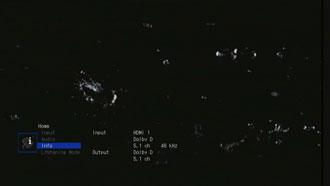

Многоканальный звук при воспроизведении видеофайлов передаётся корректно, как по HDMI, так и через коаксиальный кабель. В зависимости от настроек, приставка умеет выводить не перекодированный звук на ресивер (сквозная передача) либо микшировать его в стерео. Декодирование и микширование многоканального аудио ограничено форматами Dolby Digital и DTS (Master HD не воспроизводится).
 |  |
DVB-T2
XDS1003D T2
Для того чтобы в этой главе появились текст и скриншоты, пришлось совершить небольшую командировку в регион, где имеется цифровое ТВ-вещание. Ввиду неопределённости с эфиром, слабой мощностью запущенных передатчиков, мы опасались, что «поймать» этот эфир не удастся, поэтому заблаговременно озаботились несколькими вариантами своего географического положения. Впрочем, боялись зря. Первое же место пребывания оказалось идеально подходящим для ловли цифрового ТВ. Наверное, повезло. Дело в том, что один из передатчиков, откуда ведётся вещание, имелся в пределах прямой видимости, на расстоянии чуть менее двух километров.

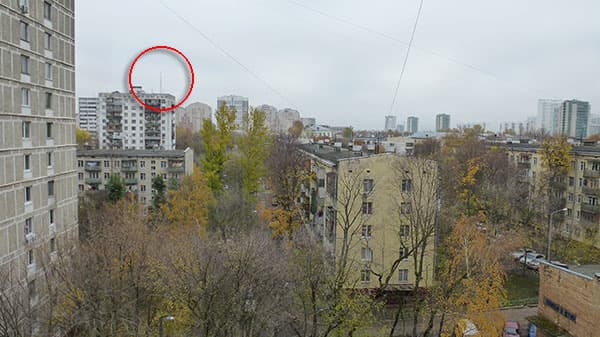

Вот он, на фотографии, сделанной с балкона квартиры — вышка с трудом, но всё же различима в октябрьской московской дымке.
К плееру была подключена обычная комнатная антенна для приёма метровых волн без усилителя — такими снабжались все старые аналоговые телевизоры. Длина выдвинутых «усов» такой антенны составляет 70 см. Поиск станций занял ровно одну минуту, в результате было найдено 8 ТВ-каналов и три цифровых радио.

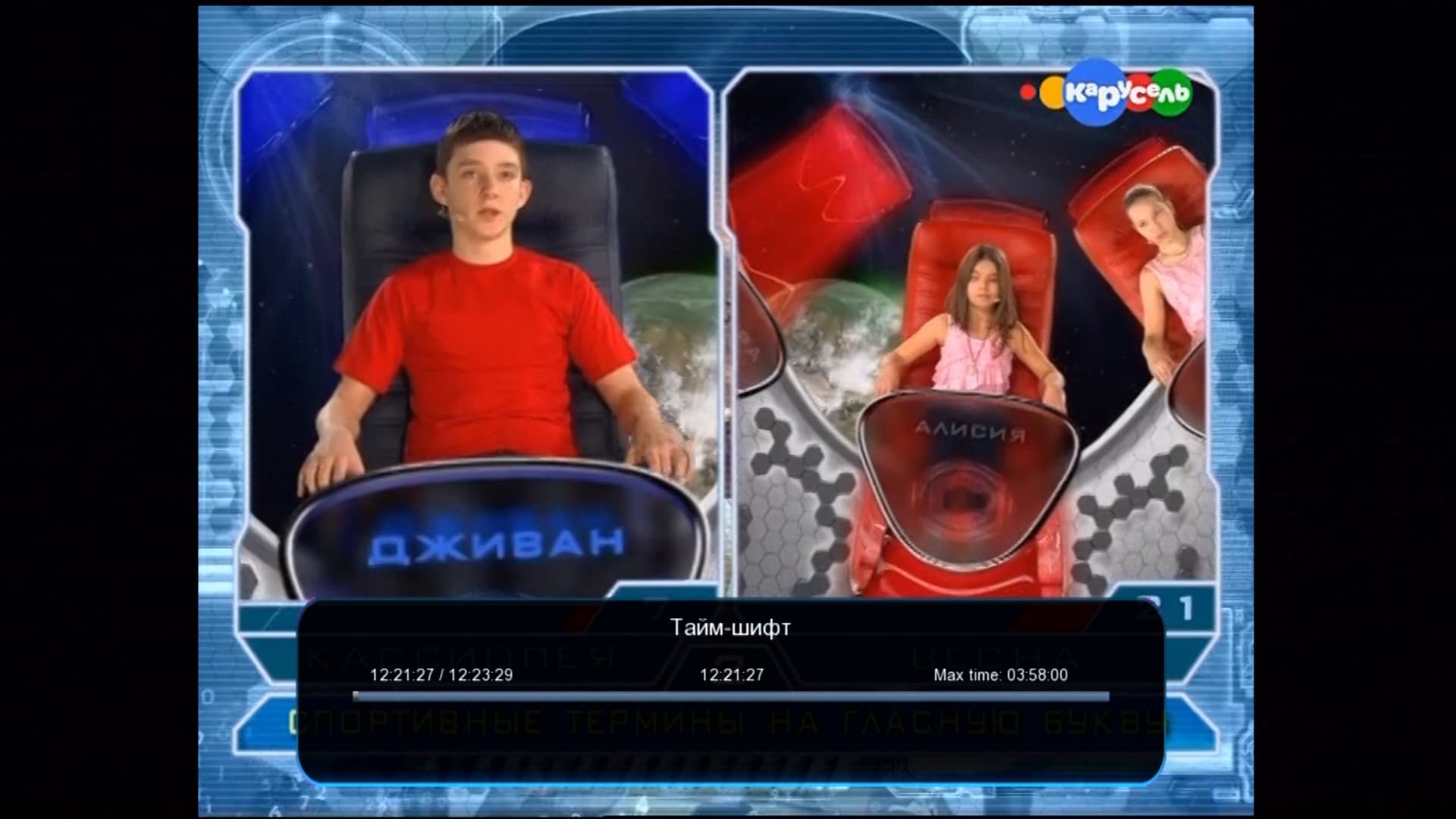

В первую очередь была проверена работа TimeShift — она оказалась безукоризненной. При постановке «эфира на паузу» плеер начинает вести фоновую запись канала, картинка на экране замирает, а на информационной панели присутствует индикатор оставшегося времени записи. Это время определяется объемом свободного места на носителе, куда производится запись.
После того, как режим таймшифта выключен, и пользователь досмотрит поставленную на паузу передачу, видеопоток, записанный плеером, стирается с жёсткого диска.
При обычной записи на жёстком диске создаётся папка с именем REC, внутри которой создаются папки с именами записанных ТВ-каналов. Неуместно говорить о качестве получающегося видео, поскольку никакого захвата здесь не ведётся — всего лишь обычное копирование уже готовой «цифры». Любопытный факт: хоть запись и ведётся в папку с именем канала, однако файл записи почему-то получается вида «NoProgName_20121019_1221.ts». Скачать пример записи можно отсюда (11 МБ).

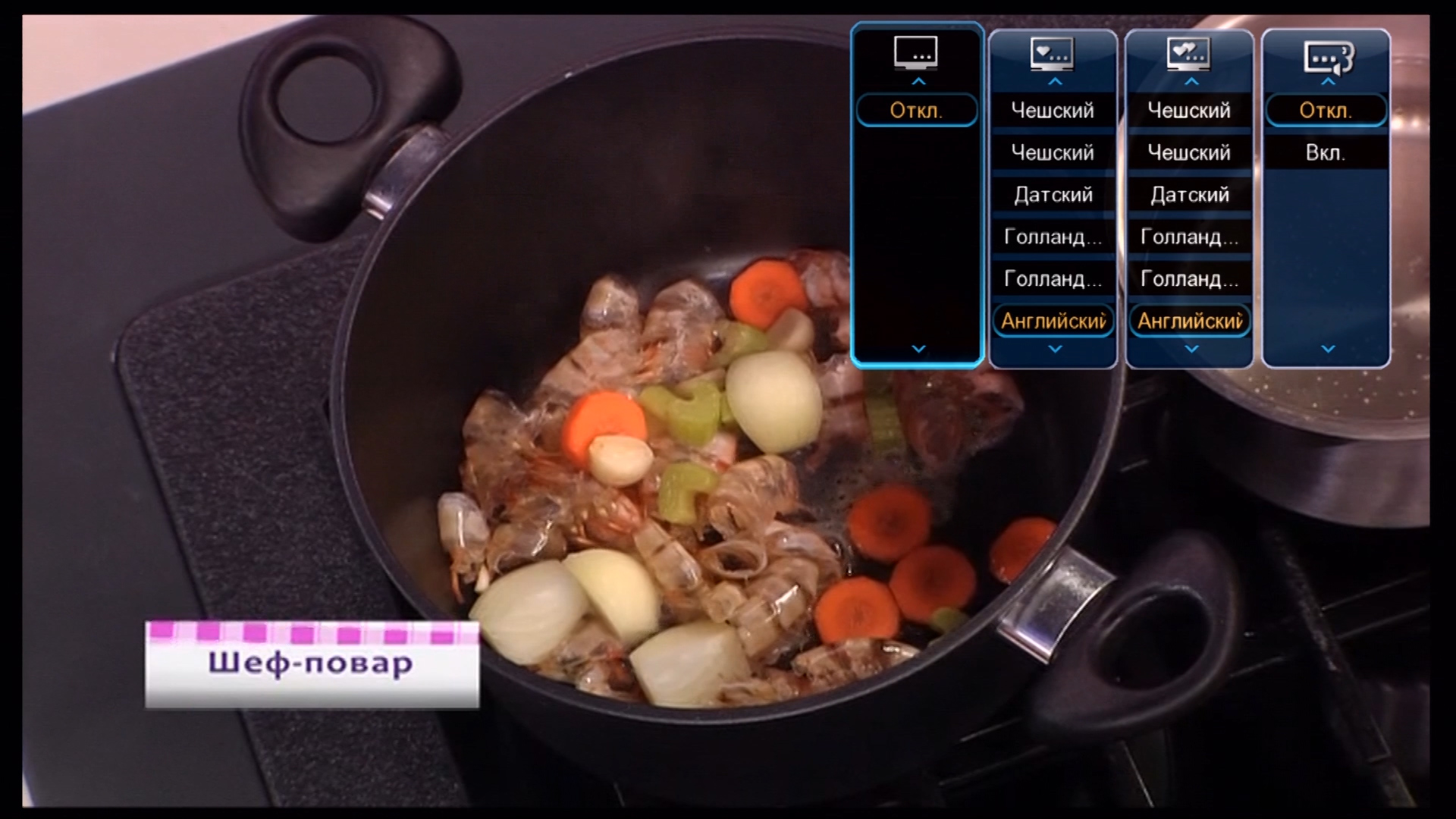

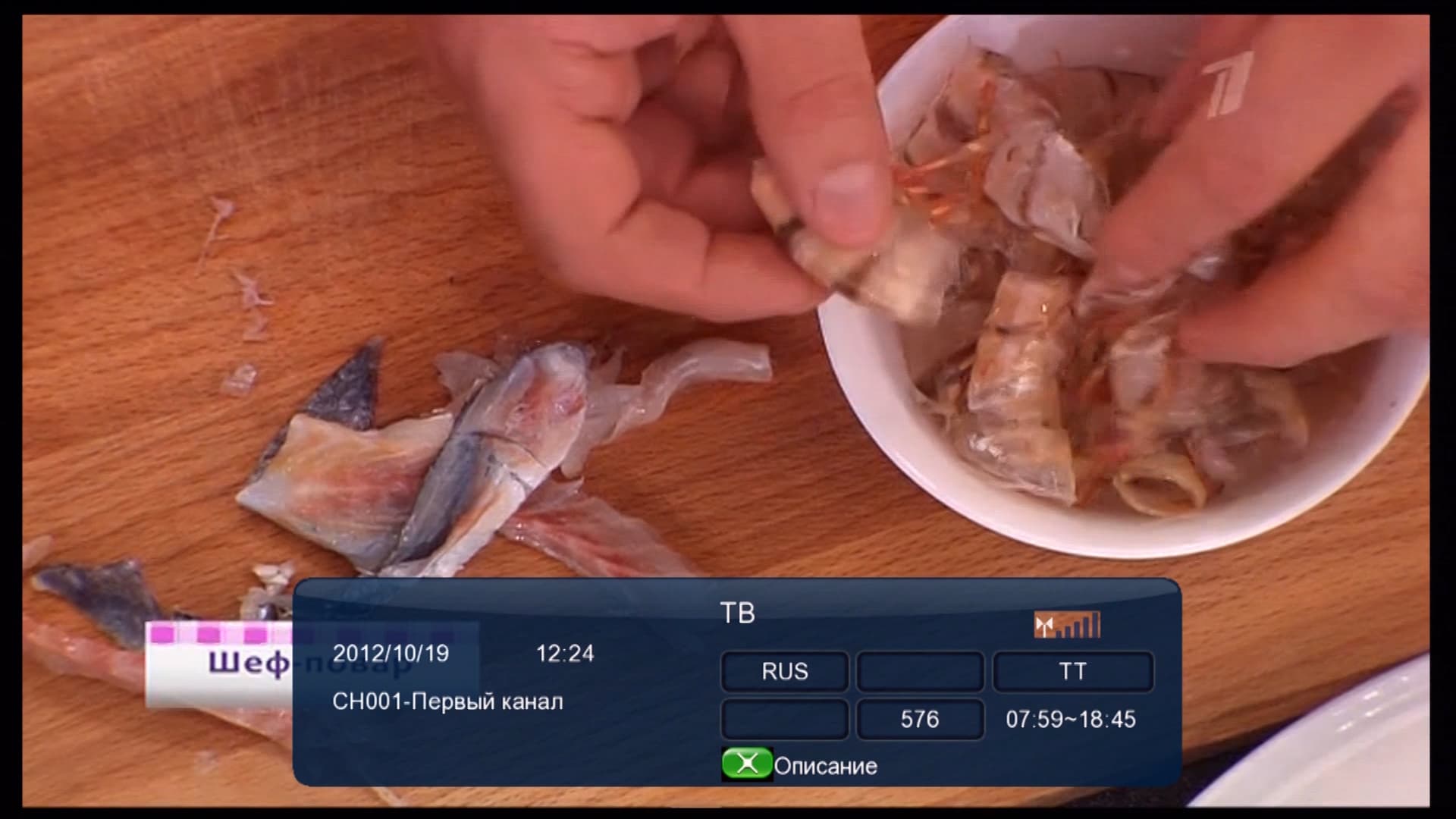

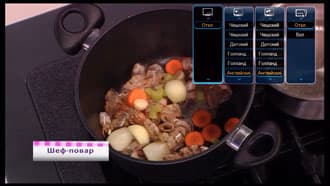

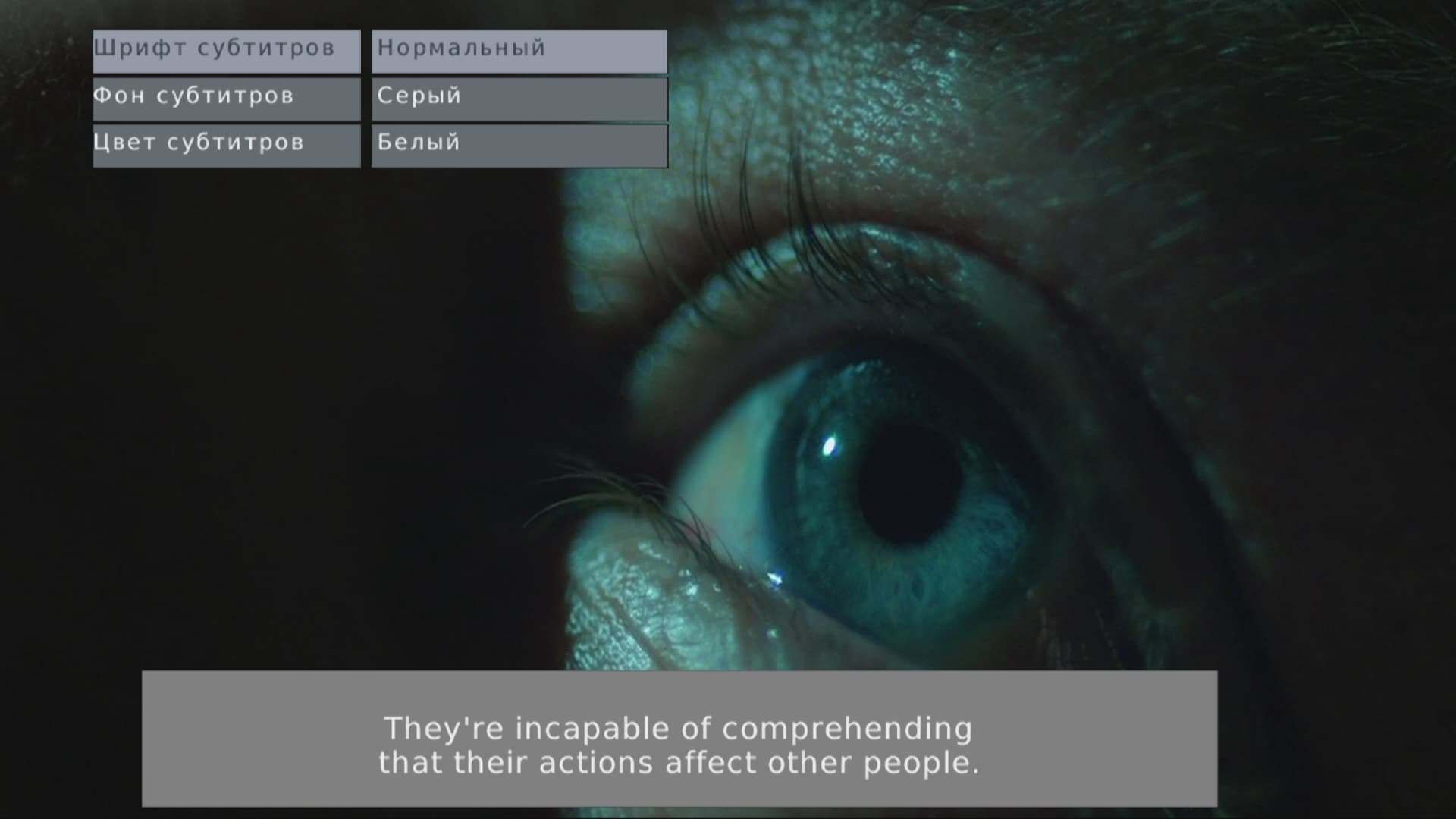

Во время просмотра цифрового ТВ пользователь имеет возможность увидеть информацию о канале, оставшемся свободном месте на диске, включить отображение титров (этих титров пока в нашей трансляции, по всей видимости, нет).
 |  |

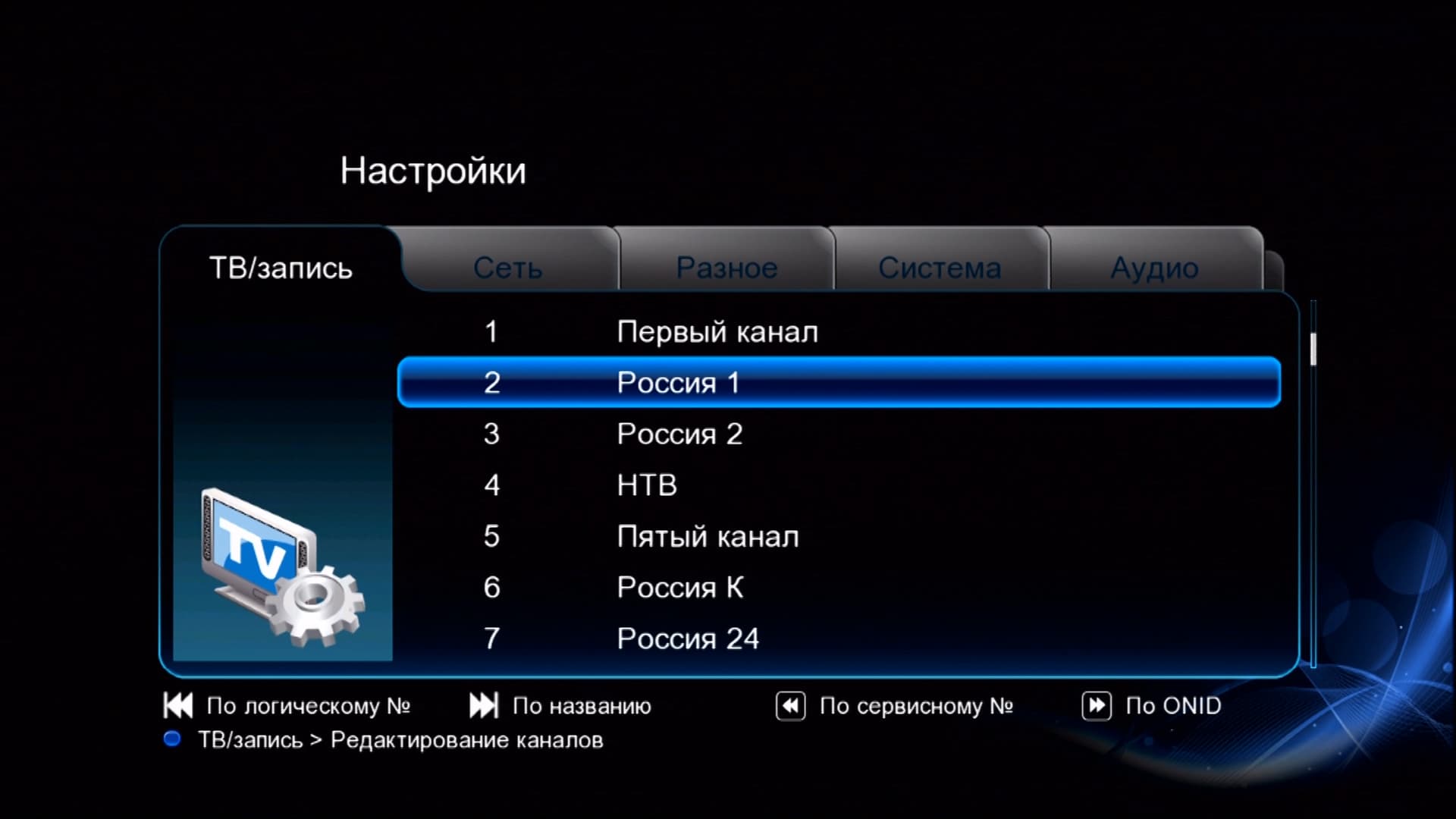

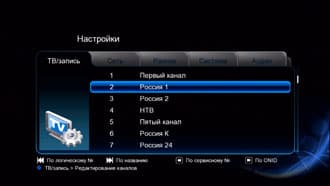

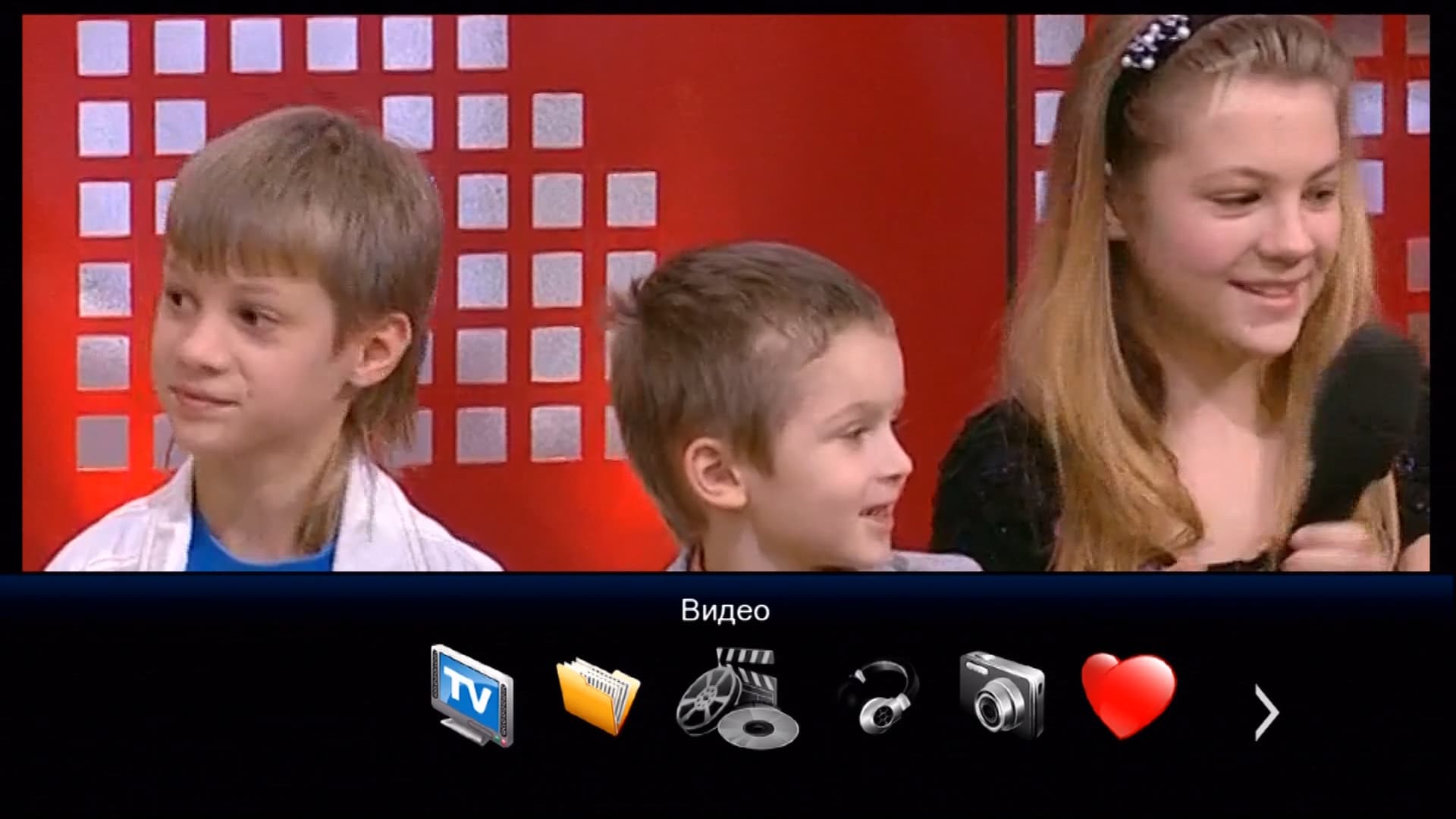

Непосредственно во время просмотра можно вызвать пункты главного меню плеера для быстрого перехода в нужный раздел. Сортировка найденных программ становится возможной в настройках аппарата.
 |  |
STB330DVBT2

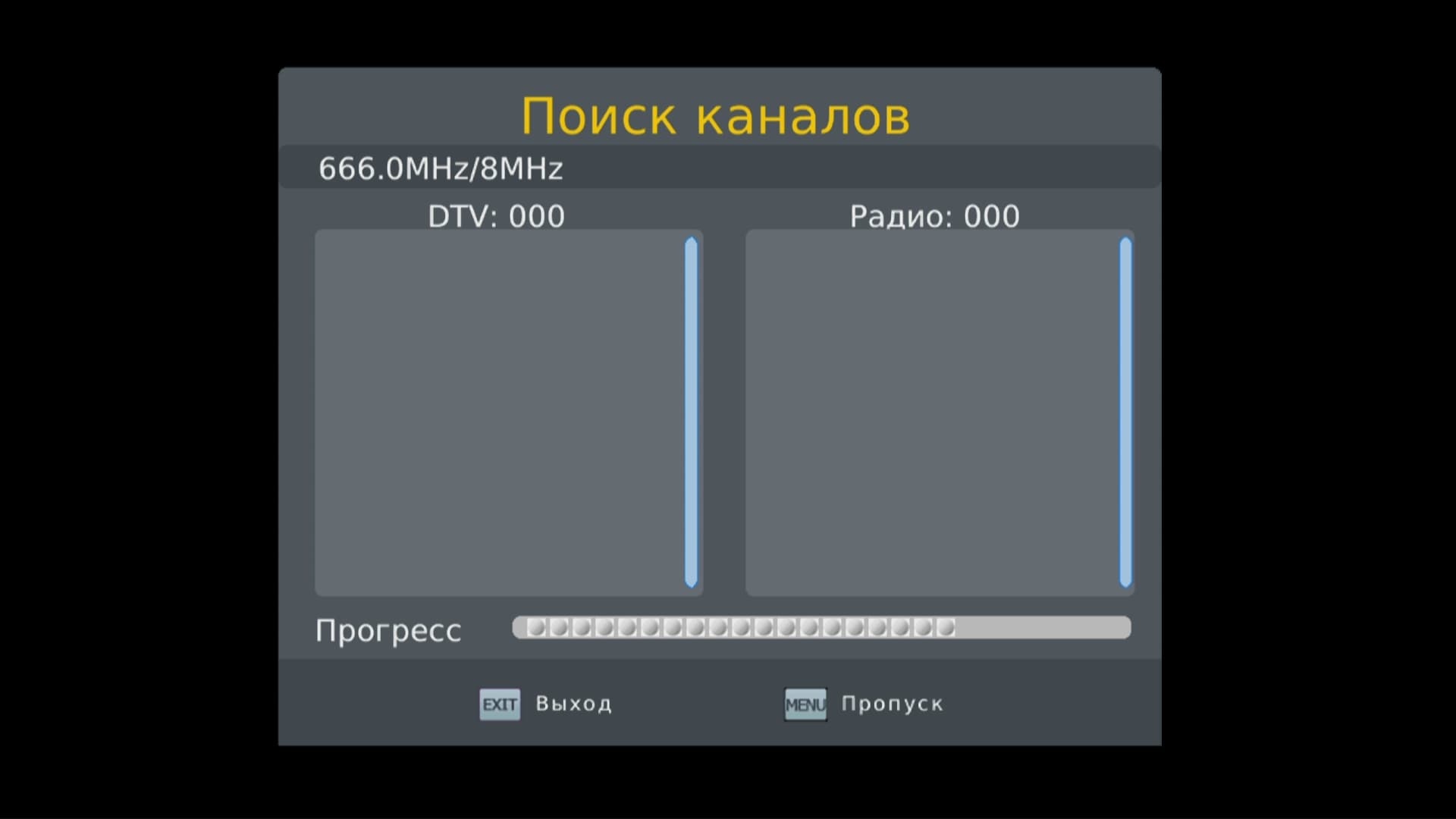

В отличие от предыдущего плеера, этот аппарат в результате поиска каналов вывел пустое окно. Правда, во время поиска на экране мелькнули ненадолго три каких-то строчки, но тут же пропали. Первое подозрение — тюнеру не хватает чувствительности.
Так и есть. После того, как всё электронное хозяйство вместе с антенной было вынесено на балкон (длина провода антенны не позволяла вынести одну её, а сочинять удлинители не хотелось), приставка без колебаний «выдала» уже знакомый список ТВ- и радиоканалов. Вот только заняло это целых четыре минуты, в отличие от минутной готовности рассматривавшегося выше плеера.
Таким образом, уверенному приёму каналов помешало… окно в деревянной раме с двойным стеклом. Как это ни удивительно.
Режимы записи или таймшифта отличаются от имеющихся в других устройства (медиаплеерах, тюнерах) не только интерфейсом программной оболочки плеера. По ощущениям, данная ТВ-приставка реагирует на команды чуть менее живо. Так, запись включается на одну-две секунды дольше, чем в рассмотренном выше медиаплеере. Помимо этого, мы убедились в корректной работе телегида — однако ещё не все каналы поддерживают данный сервис.

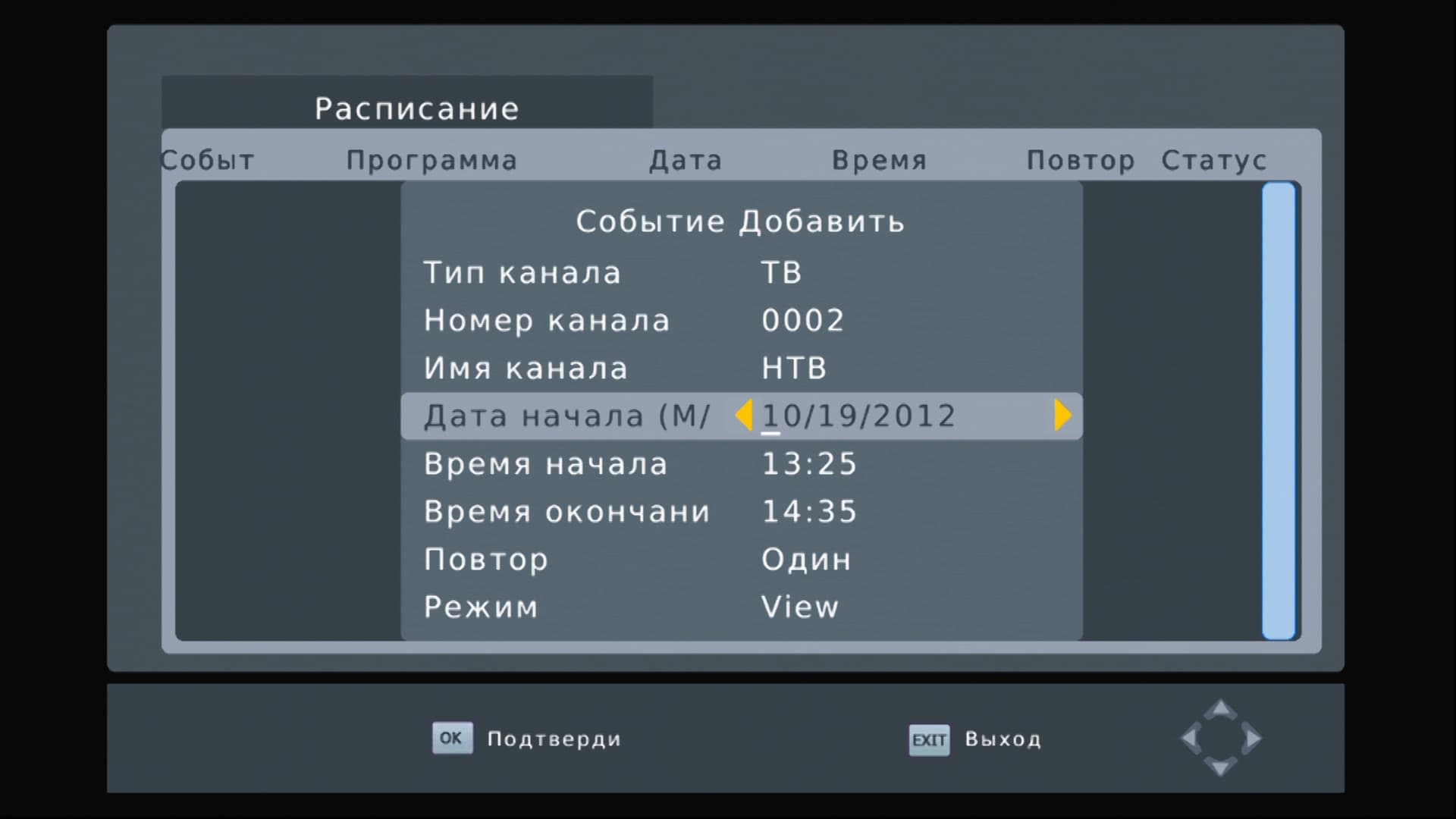

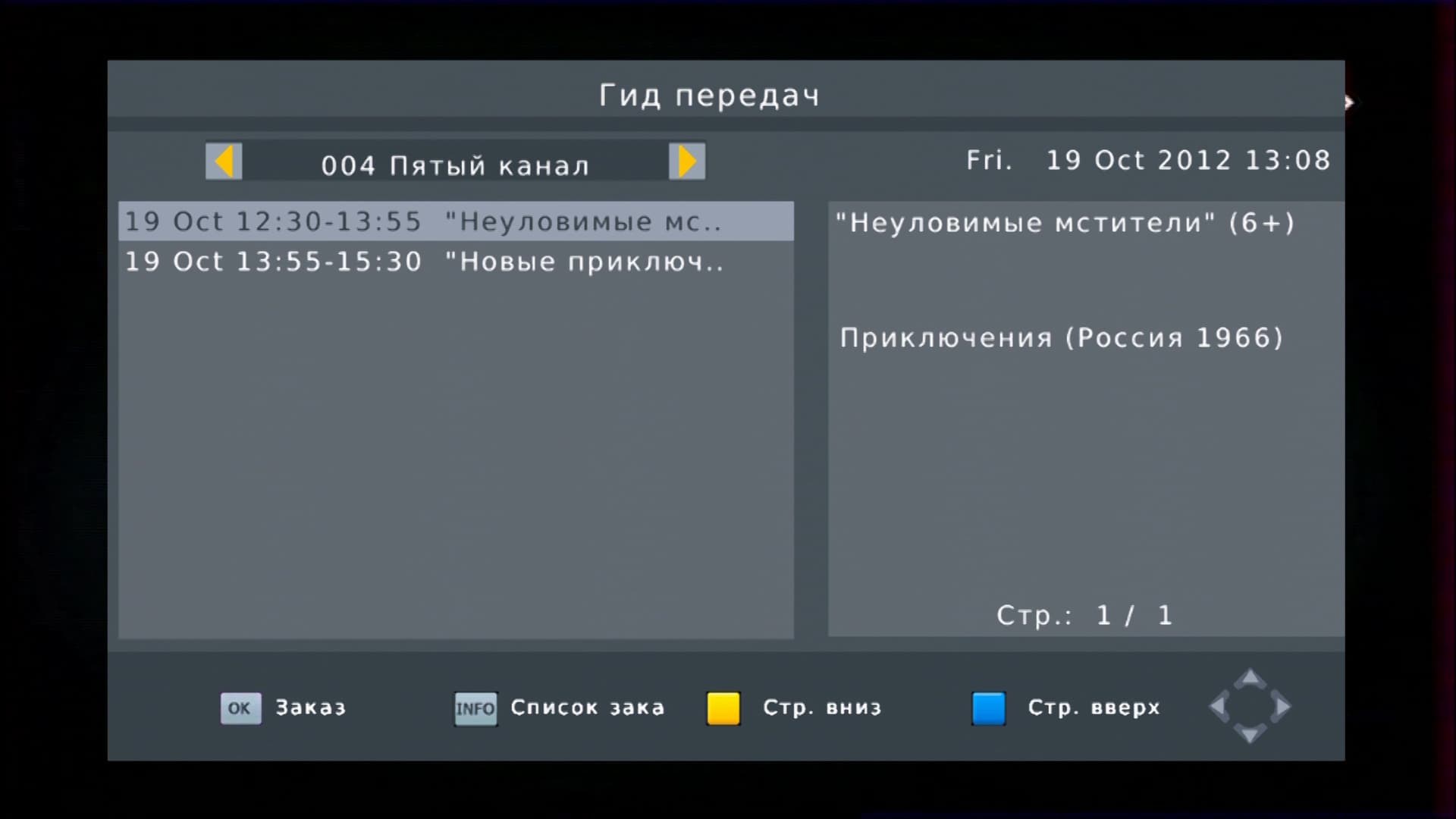

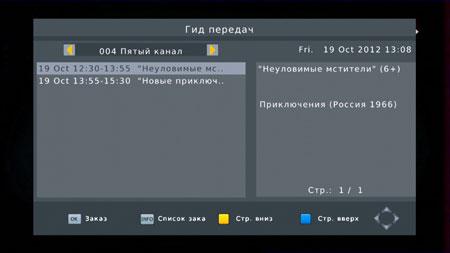

Приставка умеет, как и любой плеер с ТВ-тюнером, запланировать включение или запись нужной программы в нужную дату и время. Имеющиеся в расписании пункты довольно гибко позволяют настроить все возможные параметры: тип канала (ТВ, радио), его номер, название, старт просмотра или записи, время начала и окончания, а также собственно режим работы: просмотр либо запись. Телевизор, конечно же, для этого не нужен — устройства работают автономно, им нужна только антенна.
Данная приставка сохраняет записанный материал в создаваемую на жёстком диске папку HBPVR. Файлу записи присваивается имя канала с добавлением даты и времени. Запись сохраняется в контейнере MTS (в отличие от рассматривавшегося выше плеера, который записывает в TS-контейнер). По всей видимости, таковы особенности используемых чипов в ТВ-тюнерах. Пример записи ТВ-программы, сделанный приставкой STB330DVBT2, можно скачать здесь (14 МБ).
Выводы
Вообще, сам факт наличия тюнеров в обоих рассмотренных аппаратах — впрочем, как и во всех домашних медиаустройствах, — является спорным моментом в кругах пользователей. Существуют полярные мнения о полезности, «нужности» тюнеров, от «необходимо» до «абсолютно не нужно». Злоязыкие противники эфирного ТВ поговаривают даже, что пресловутые центральные каналы нужны им лишь для своевременного получения предупреждения об угрозе цунами или о какой-то ещё опасности в сфере гражданской обороны. С другой стороны, возможность несложного просмотра любимых сериалов или тематических программ канала «Культура» не заменишь интернетом, особенно для пользователей старшего поколения. Всё зависит от предпочтений и возможностей каждого в отдельности.
Что касается чувствительности тюнеров в устройствах — она, как мы увидели, разная. Правда, использованная при тестировании антенна мало чем отличается от куска неэкранированного провода, этот момент нельзя не учитывать. Кстати, было бы разумным включать в комплектацию плееров с тюнерами и ТВ-приставок хотя бы самые простенькие антенны. Хотя для уверенного приёма всё равно требуется более серьёзная антенна.
Остальные возможности обоих устройств также различаются, причём значительно: если XDS1003D T2 можно назвать всеядным медиатанком с возможностью воспроизведения любых форматов, вплоть до 3D Blu-ray-образов и любого типа HD-звука, то медийные возможности ТВ-приставки оказываются значительно более скупыми. Неполная поддержка видео- и звуковых контейнеров и кодеков, полное отсутствие сети — всё это в очередной раз доказывает, что эксплуатацию приставки следует ограничить просмотром и записью цифрового телеэфира, с нечастым просмотром контента в наиболее распространённых форматах.
Немудрено, что и средняя цена (количество предложений) рассмотренных устройств различается почти в два раза:
