Активная 5.1-акустика XPS 510 от Hercules


К сожалению, недорогая 5.1-акустика для компьютера, как правило, представляет собой существенный компромисс между ценой и качеством. Всё тривиально: поскольку потенциальный покупатель вряд ли имеет серьёзные претензии к качеству звучания, большинство фирм вкладывается лишь во внешний вид колоночек и упаковку — ничего другого ограниченная себестоимость сделать не позволяет. Особенно часто это происходит с наборами компьютерной акустики от малоизвестных производителей.

Однако на солидных брендов это правило не распространяется. Во-первых, серьёзная фирма всегда уделяет внимание качеству комплектующих и, если уж не может разработать что-то сама, обязательно выберет хорошего партнёра по бизнесу — ведь марку фирмы надо держать. Во-вторых, твердо стоящие на ногах (в финансовом плане) компании могут себе позволить продавать акустику с минимальной выгодой, для того чтобы потеснить на рынке конкурентов.

Именно такое впечатление сложилось у нас после знакомства с набором недорогой активной 5.1-акустики XPS 510, о которой и пойдёт речь в данном обзоре. Hercules (вышедшая в 1999 году замуж за Guillemot) имеет самые серьёзные намерения в отношении рынка звуковых продуктов для ПК и продолжает борьбу за умы и кошельки пользователей на этом поприще. Если вы помните, в прошлом году компания весьма успешно представила многофункциональную навороченную звуковую карту Game Theater XP, временно потеснив на вершине даже такого монстра, как Creative.

На этот раз объектом прорыва стал сектор 5.1-акустики класса Low-End (если принять следующую классификацию наборов компьютерных колонок: категория Low-End соответствует ценовому диапазону до $150, Middle-End — $150-250, а всё, что выше $300, относится к High-End).

Комплектация

Комплект акустики поставляется в коробке, напоминающей шестигранную призму. Необычная форма и небольшой вес (порядка десяти килограмм) значительно упрощают транспортировку.


Упаковочная коробка набора XPS510

Набор поставки включает в себя:

  • сабвуфер;
  • пять одинаковых сателлитов;
  • соединительный провод (miniDIN на miniDIN);
  • три соединительных провода (миниджек на миниджек);
  • руководство пользователя.

Руководство пользователя, написанное на нескольких языках, содержит две картинки, полностью исчерпывающие вопросы о подключении комплекта и его расположении относительно пользователя.

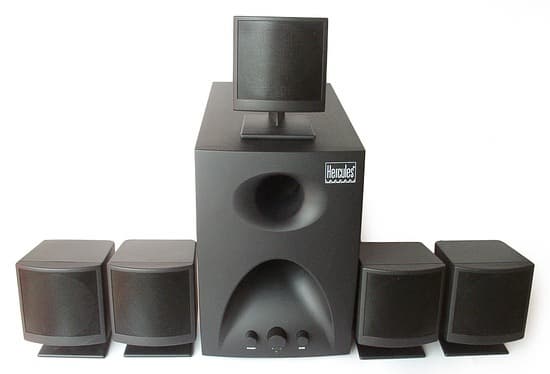

Общий вид комплекта XPS510

Провода для подключения набора к звуковой карте (миниджек на миниджек) достигают полутора метров, с разъемами miniDIN на концах чуть больше — 2 метров. Такая длина является оптимальной, поскольку тестируемый комплект рассчитан только на озвучивание рабочего места пользователя ПК.

Сателлиты

Пять одинаковых сателлитов выполнены в геометрически правильных пропорциях; размеры спикеров относительно небольшие — 92 × 92 × 97 миллиметров (Ш×В×Г). Чтобы вы могли составить правильное представление о габаритах колоночек, мы приводим сравнительную фотографию конкурента от Creative.

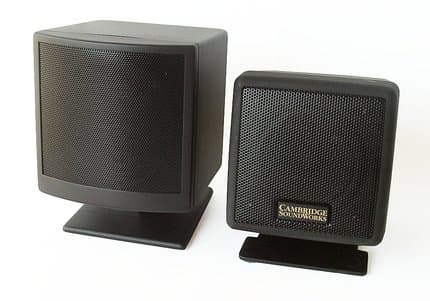

Фронтальные сателлиты XPS510 (слева) и DTT3500 (справа)

Как вы понимаете, при таких размерах расположение колоночек на рабочем столе не вызывает проблем. Все сателлиты имеют подставки, немного приподнимающие диаграмму направленности динамика. Спикеры также оснащены отверстиями для настенного крепления (в этом случае съемная подставка легко удаляется). Внизу на подставках имеются четыре круглые ножки, сделанные из мягкой резины.


Сателлит XPS510 в разобранном виде

Акустическим оформлением колоночек является схема «закрытый ящик». Материал изготовления корпуса — пластик толщиной 3 миллиметра. Пространство внутри сателлита заполнено ватином, что почти полностью исключает пластмассовые призвуки. Диффузор динамической головки диаметром 68 миллиметров сделан из бумаги; гибкий подвес диффузора выполнен из полипропилена; импеданс динамической головки составляет 4 Ом. Магниты в динамиках имеют экранирование, поэтому сателлиты, находящиеся вблизи от монитора, никаких помех и наводок не вызывают.

Защитные сетки изготовлены из тонкого металлического сплава и представляют собой пластину с множеством маленьких отверстий, напоминающую сито. На задней поверхности сателлитов разъемов нет, соединительный провод уходит в корпус колонки. Длина проводов для фронтальных и центрального сателлита составляет три метра, для тыловых — десять; все соединительные провода имеют достаточно жесткую изоляцию.

Сабвуфер

Габариты сабвуфера относительно небольшие — 170х235х320 мл (ШхВхГ). Наверное, не стоит относиться к этому скептически: как показывает практика, судить о качестве звучания по размерам опрометчиво. Порой даже больших размеров сабвуфер играет просто ужасно. К тому же класс акустики, к которому относится тестируемая модель, не предполагает использование крупного сабвуфера.

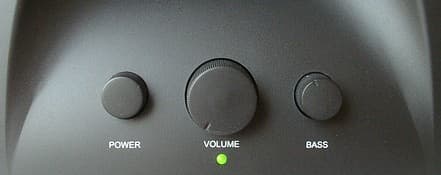

Панель управления сабвуфера XPS510

На передней панели расположены кнопка и индикатор питания, регулятор общей громкости и отдельно громкости сабвуфера.

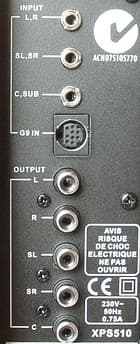

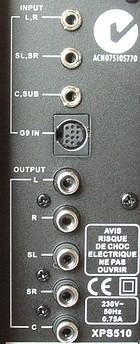

Задняя панель коммутации сабвуфера XPS510

На задней панели находятся:

  • шестиканальный вход (миниджек);
  • шестиканальный вход (G9);
  • пять выходов (RCA) для подключения колонок.

Вход на левый и правый фронтальные сателлиты (на фотографии задней панели вверху) является по совместительству и аналоговым стереовходом для подключения различных стереоустройств.

Вход с разъемом G9 служит для шестиканального подключения к звуковым картам с аналогичным интерфейсом (провод входит в комплект).

Корпус сабвуфера изготовлен из дерева (прессованый картон); толщина всех деревянных стенок составляет 12 миллиметров. Хочется отметить, что стыки стенок и перегородки аккуратно проклеены и очень герметичны. Акустическим оформлением сабвуфера является схема «резонансная камера». Как вы знаете, одним из несомненных достоинств этой схемы является высокий уровень КПД при небольших габаритах корпуса. Отверстие резонатора выведено на переднюю панель, целиком сделанную из пластмассы. Сабвуфер имеет четыре резиновые ножки высотой 1 см.

Усилительная часть

В усилительном тракте для всех шести каналов производитель использует качественные одноканальные микросхемы TDA2030A фирмы ST Microelectronics. Нашим постоянным читателям они хорошо известны широким применением в различных успешных моделях мультимедийной акустики.

Микросхемы промазаны термопастой и через изоляционный материал прижимаются к радиатору двумя металлическими пластинами (при фотосъемке мы их убрали).

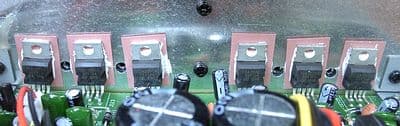

Усилительные микросхемы TDA2030A, использующиеся в XPS510

Питание осуществляется от Ш-образного трансформатора, находящегося в непосредственной близости от усилительной платы. На усилительной плате расположены два конденсатора емкостью 6800mF(!), которые фильтруют выпрямленное напряжение и обеспечивают должную защиту от проникновения в звуковой тракт характерного низкочастотного гула от переменного тока.

Что же, давайте взглянем на график зависимости искажений от мощности, взятый из спецификации микросхемы TDA2030А.


График зависимости THD от мощности микросхемы TDA2030A

Измерив напряжение на соответствующих выводах микросхем, мы получили значение в ±17,5 В. Следовательно, приведенный график можно рассматривать без коррекции по оси мощности, и в этом случае мы получаем более чем приличные для подобного набора акустики показатели мощности при невысоком уровне искажений.

Итак, мы выяснили, что усилительный тракт XPS510 не является тем узким местом, из-за которого в звучании многих моделей того же класса возникают проблемы.

Тестирование в музыке

Слуховое тестирование проводилось посредством компьютера с отсутствующим кулером на процессоре и выключенным вентилятором блока питания. Таким образом, все шумовые источники, затрудняющие прослушивание, были полностью исключены. Музыкальные композиции воспроизводились на профессиональной звуковой карточке Hoontech DSP24Value с кодеком AKM AK4524, 5.1-дорожки к DVD-фильмам — на карточке Live!5.1.

Как мы и предполагали, комплект акустики неплохо справился с большей частью тестируемого музыкального материала. При воспроизведении музыки на приемлемом уровне громкости призвуков и резонансов, возникающих вследствие подыгрывания корпуса у сателлитов, замечено не было. Как мы уже говорили выше, этому способствует размещенный внутри сателлитов ватин. Расположенным в метре друг от друга колоночкам удается создать неплохую объемность звучания.

Запаса по громкости хватает, чтобы озвучить компьютерный уголок.

А теперь критика. Конечно, звучанию спикеров немного недостает прозрачности и полноценных средних частот. Установленная в сателлите динамическая головка воспроизводит весь отведенный ей диапазон средних и высоких частот одна, что, как вы понимаете, вносит в звучание специфическую окраску и при длительном прослушивании утомляет. (Стоит заметить, что это характерная черта не только данного набора, но и многих других комплектов акустики, сочетающих деревянный сабвуфер с маленькими пластмассовыми колоночками). Поэтому слушать музыку на XPS510 лучше в фоновом режиме за работой.

Самый нижний регистр воспроизводится сабвуфером неполноценно. Басовые партии, попадающие в этот диапазон, звучат тускло. Порой нельзя точно определить высоту звучащей ноты.

Если сравнивать звучание XPS510 с конкурирующими наборами Creative DTT2200/DTT3500, то сателлиты в Hercules, безусловно, выигрывают, хотя сабвуферы от Creative звучат гораздо полноценнее.

Тестирование в фильмах

В целом комплекту неплохо удается озвучивать звуковые дорожки к DVD-фильмам. Но, если вы приобретаете акустику в основном именно для этой цели, вам лучше присмотреться к более дорогим и полностью деревянным 5.1-наборам. Hercules XPS510 может озвучить только рабочее место пользователя ПК. При высоком уровне громкости звучание становится кричащим, надрывным и с изрядной долей искажений.

Все пять спикеров одинаковые, но выпяченный средний регистр не позволяет диалогам затеряться на фоне общего звучания. Тыловые колонки я бы не советовал отставлять далеко назад, так как запас по громкости у них ограничен, что, однако, не мешает созданию объемного звучания.

В отличие от предыдущего прослушивания, для данного теста неполноценное звучание сабвуфера в нижнем диапазоне практически не имеет значения. При взрывах сабвуфер грохает и бумкает вполне достоверно. Признаться, нас даже удивило довольно неплохое звучание при таких небольших размерах.

Хочу еще раз сказать, что не стоит рассматривать Hercules XPS 510 как полноценную акустику для домашнего кинотеатра; субъективное тестирование тоже проводилось со скидкой на размер и цену этого комплекта.

Измерения АЧХ

Измерения проводились по единой для всех тестируемых колонок методике программой RMAA AE 3.3.


АЧХ и КГИ сателлита XPS510

Судя по графику АЧХ, уверенное воспроизведение происходит только в диапазоне 350 Гц — 15 кГц. Хотя неравномерность составляет ±6 дБ (что для подобного комплекта акустики вполне приемлемо), заметны большая изрезанность на высоких частотах и горб в районе 2 кГц. Вместе с тем надо отметить отсутствие во всем рабочем диапазоне резонансов на графике коэффициента гармоник.


АЧХ и КГИ сабвуфера XPS510

Тестирование сабвуфера проводилось на довольно высокой громкости. Как видно по графикам, рабочим диапазоном XPS 510 является отрезок частот примерно от 50 Гц до 200 кГц. Уровень искажений на самых нижних частотах оказался достаточно большим. Чем тише звук, тем меньше искажений, однако вместе с тем сужается диапазон воспроизводимых частот.

Таким образом, мы можем констатировать, что сабвуфер данного комплекта не рассчитан на полноценное воспроизведение самых низких частот. При прохождении тестового сигнала на большой громкости появляются искажения и дополнительные призвуки.

Итог

Комплект 5.1-акустики Hercules XPS 510 в целом произвел на нас хорошее впечатление. В своем классе акустики он занимает далеко не последнее место и заслуживает самого пристального внимания при выборе миниатюрных колоночек для озвучивания ПК. Небольших размеров сабвуфер играет совсем неплохо, а сателлиты превосходят по качеству звучания даже набор Creative DTT3500. Кроме этого, комплект весьма добротно изготовлен, как и подобает бренду.

Плюсы:

  • хорошее для своего класса звучание;
  • качественное изготовление и сборка;
  • изящная упаковочная коробка;
  • вероятно, невысокая стоимость.

Минусы:

  • серьёзных недостатков не обнаружено.



8 мая 2002 Г.
