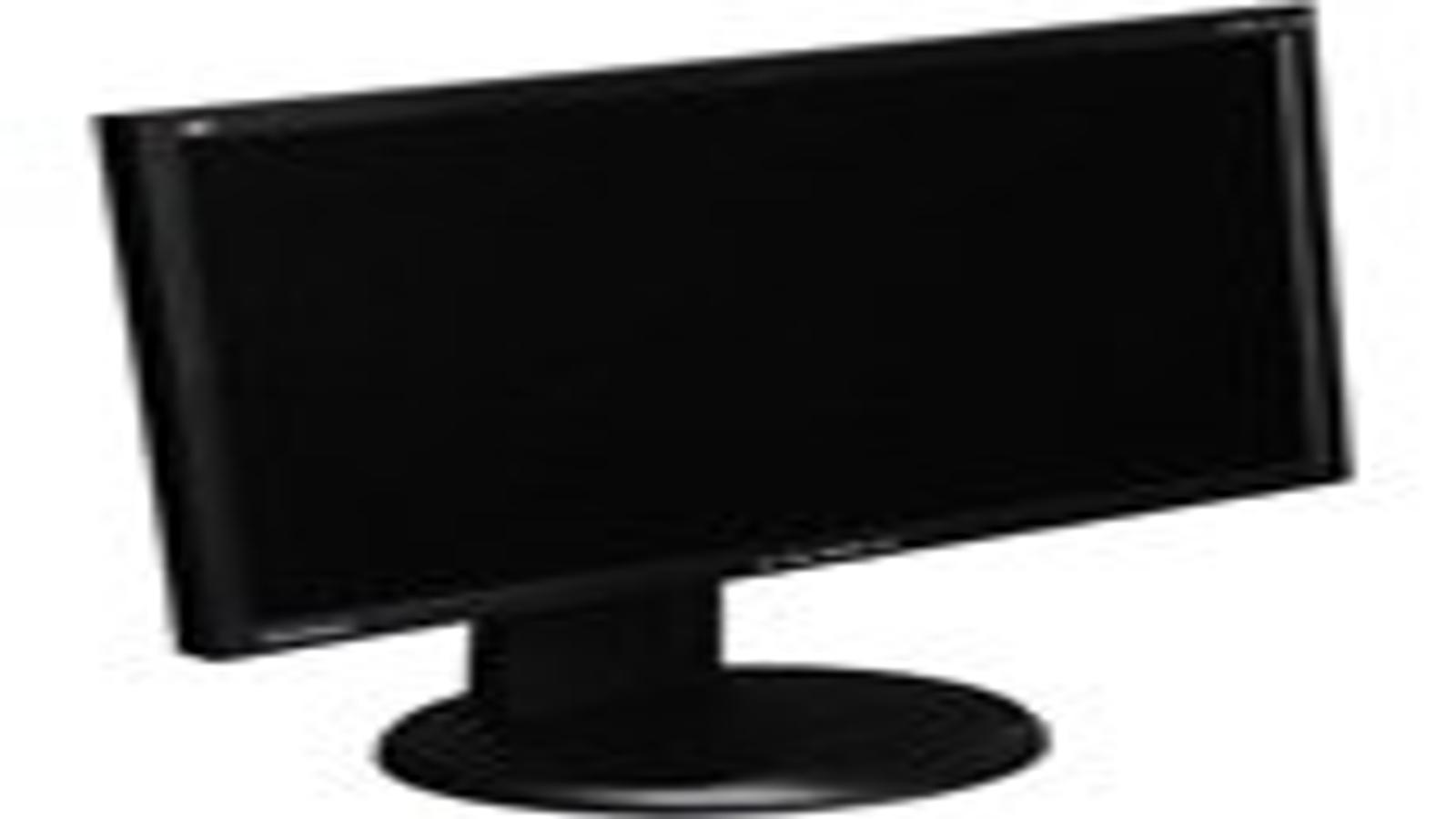

Матрица типа IPS и регулируемая подставка наверняка привлекут внимание тех пользователей, кого не устраивают массовые изделия с TN-матрицей и хлипкими подставками, допускающими только наклон вперед-назад. Рассмотрим сей предмет пристальным и вооруженным взглядом.
Содержание:
- Паспортные характеристики, комплект поставки и цена
- Внешний вид
- Коммутация
- Меню, локализация и управление
- Изображение
- Оценка качества цветопередачи
- Измерение равномерности черного и белого полей, яркости и энергопотребления
- Определение времени отклика и задержки вывода
- Измерение углов обзора
- Выводы
Паспортные характеристики, комплект поставки и цена
| Тип матрицы | e-IPS со светодиодной подсветкой |
| Диагональ | 58 см (23 дюйма) |
| Отношение сторон | 16:9 (509,2×286,4 мм) |
| Разрешение | 1920×1080 пикселей |
| Шаг пикселей | 0,2652 мм |
| Яркость | 250 кд/м² |
| Контрастность | 1000:1, динамическая 20 000 000:1 |
| Углы обзора | 178° (гор.) и 178° (верт.) до контраста > 10:1 |
| Время отклика | 6 мс от серого к серому (GTG) |
| Количество отображаемых цветов | Нет данных |
| Интерфейсы |
|
| Совместимые видеосигналы | До 1920×1080 пикселей при 60 Гц Отчет MonInfo для VGA-подключения Отчет MonInfo для DVI-подключения |
| Акустическая система | Отсутствует |
| Особенности |
|
| Размеры (Ш×В×Г) | 548×433×250 мм с подставкой, 548×326×64 мм без подставки |
| Масса | 5,4 кг |
| Потребляемая мощность | 35 Вт типично, 24 Вт в экономичном режиме менее 1 Вт в режиме ожидания |
| Напряжение питания | 100—240 В, 50/60 Гц |
| Комплект поставки |
|
| Ссылка на сайт производителя | www.viewsoniceurope.com/ru/ |
| Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) | Н/Д(1) |
Внешний вид

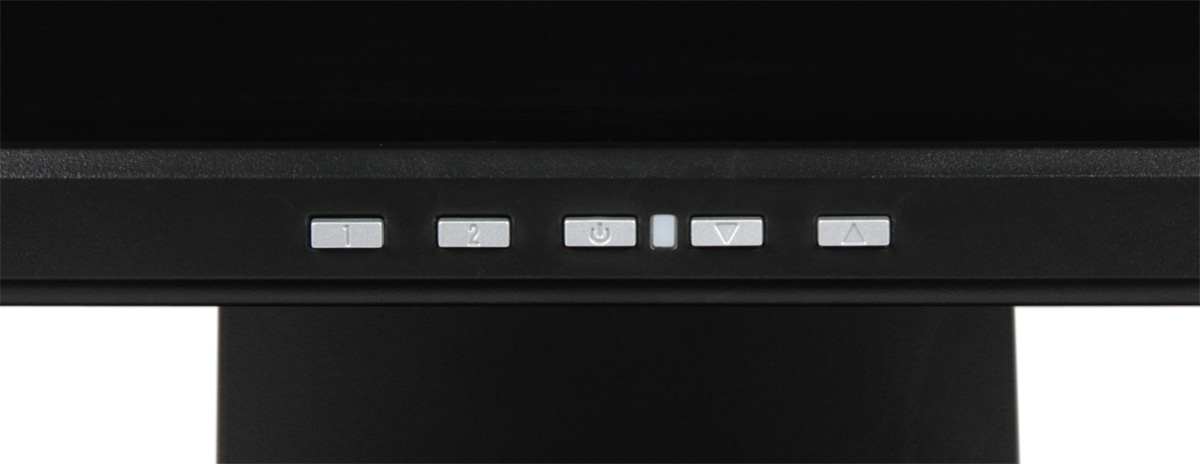

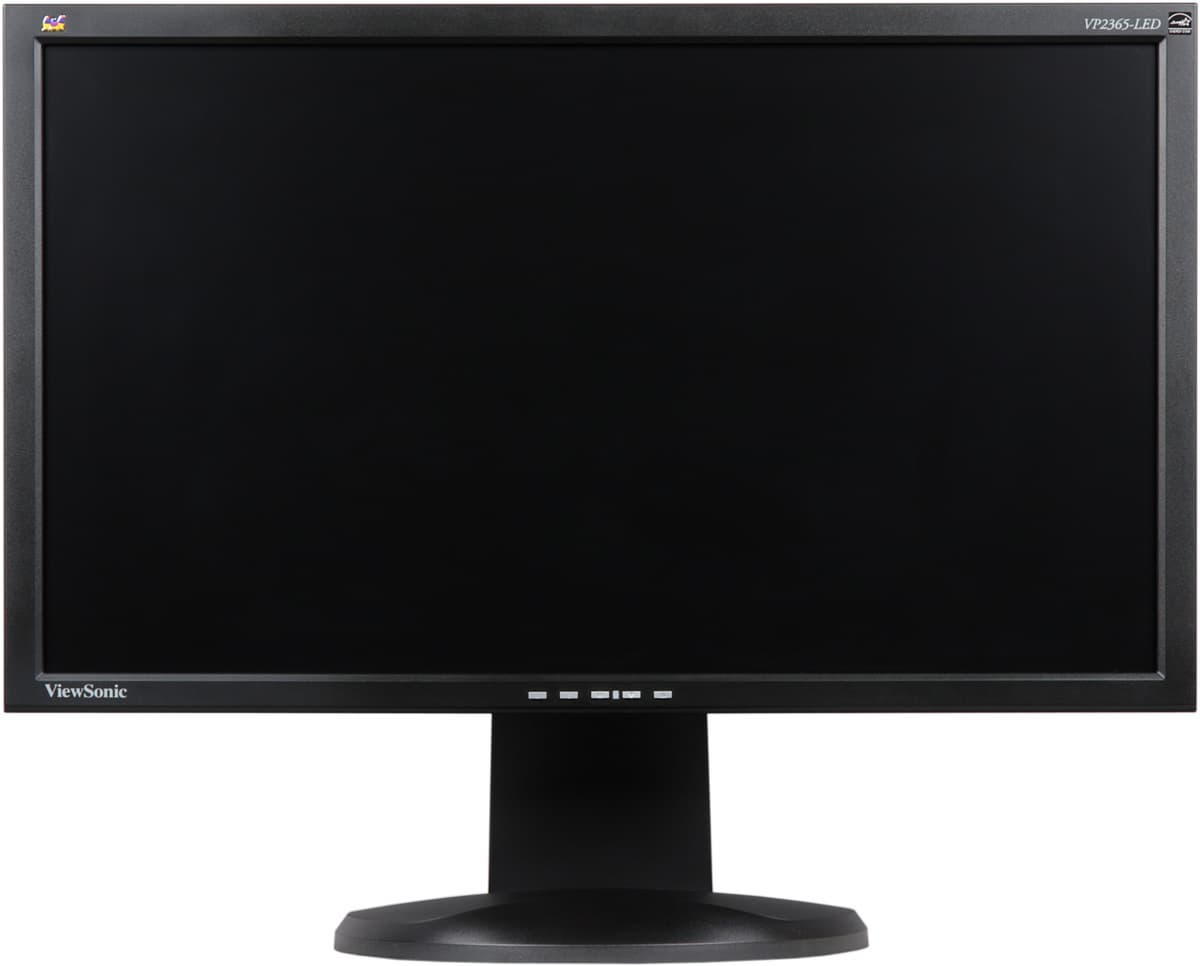

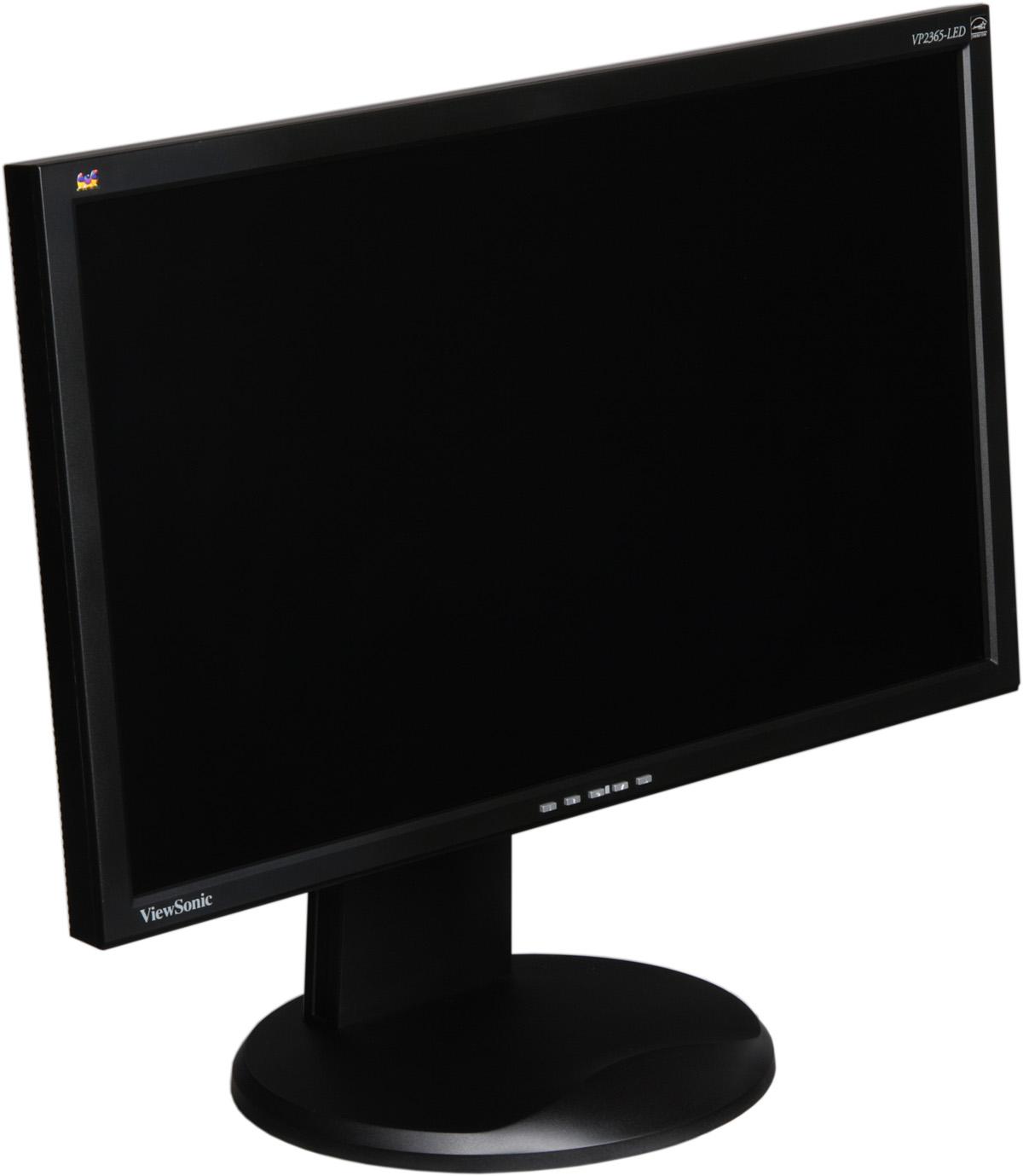

Дизайн строгий. Корпус блока экрана, стойка и основание подставки изготовлены из черного пластика с матовой поверхностью. Поверхность матрицы черная и матовая. В нижней части рамки по центру находятся кнопки управления и индикатор состояния.

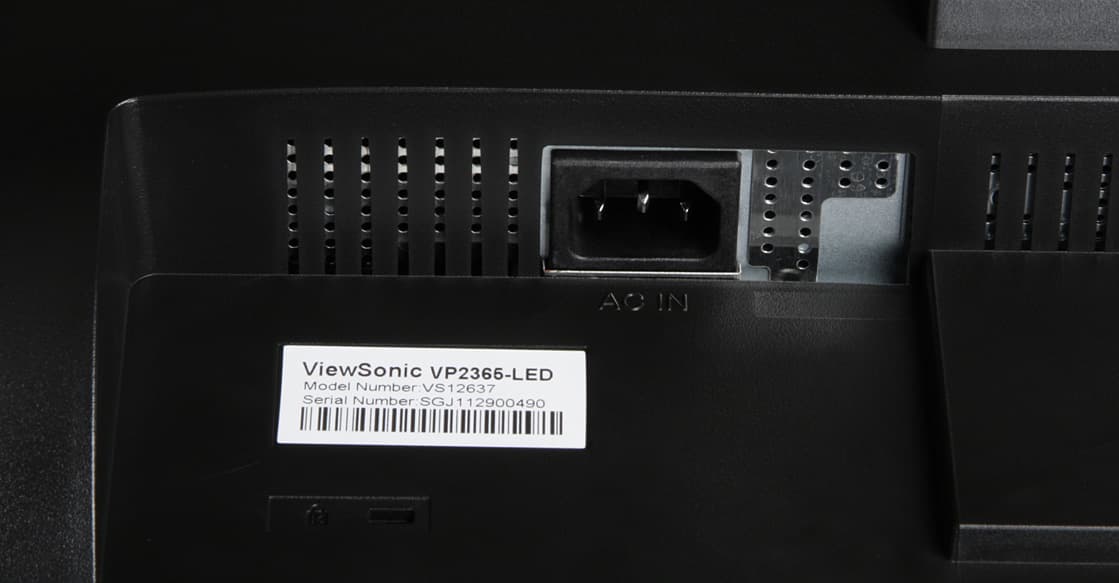

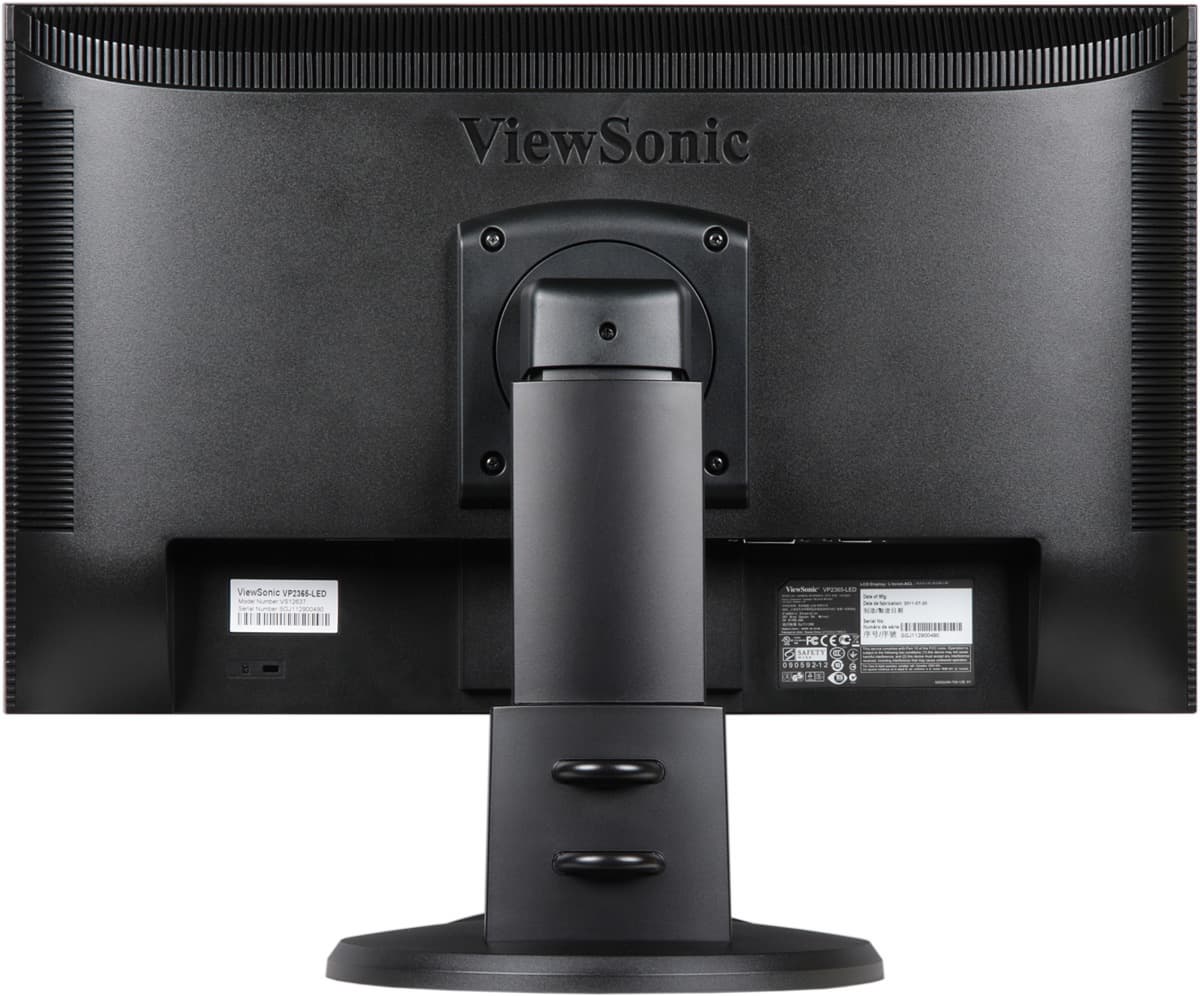

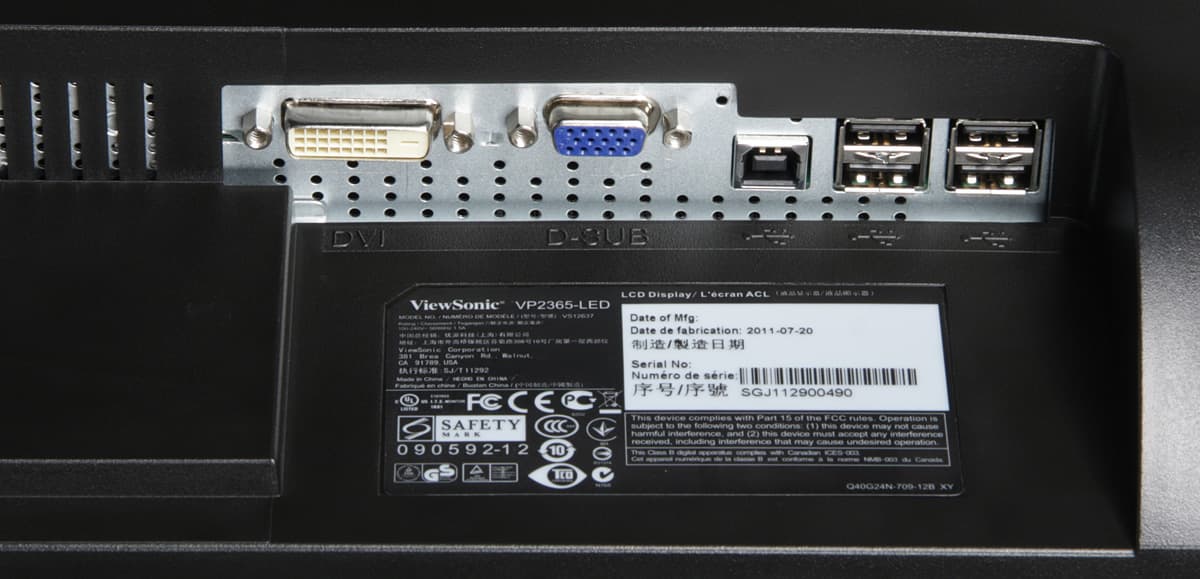

Разъем питания и интерфейсные разъемы расположены в нише сзади и ориентированы вниз. В этой же нише обнаруживается разъем для замка Кенсингтона. Отходящие кабели можно пропустить через две скобки сзади на стойке подставки.

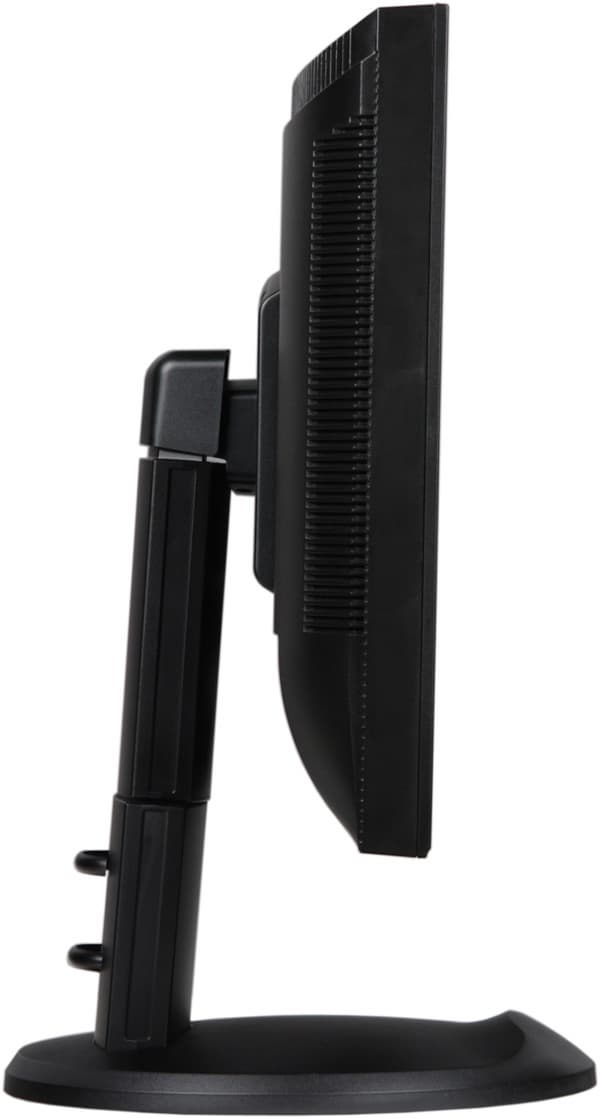

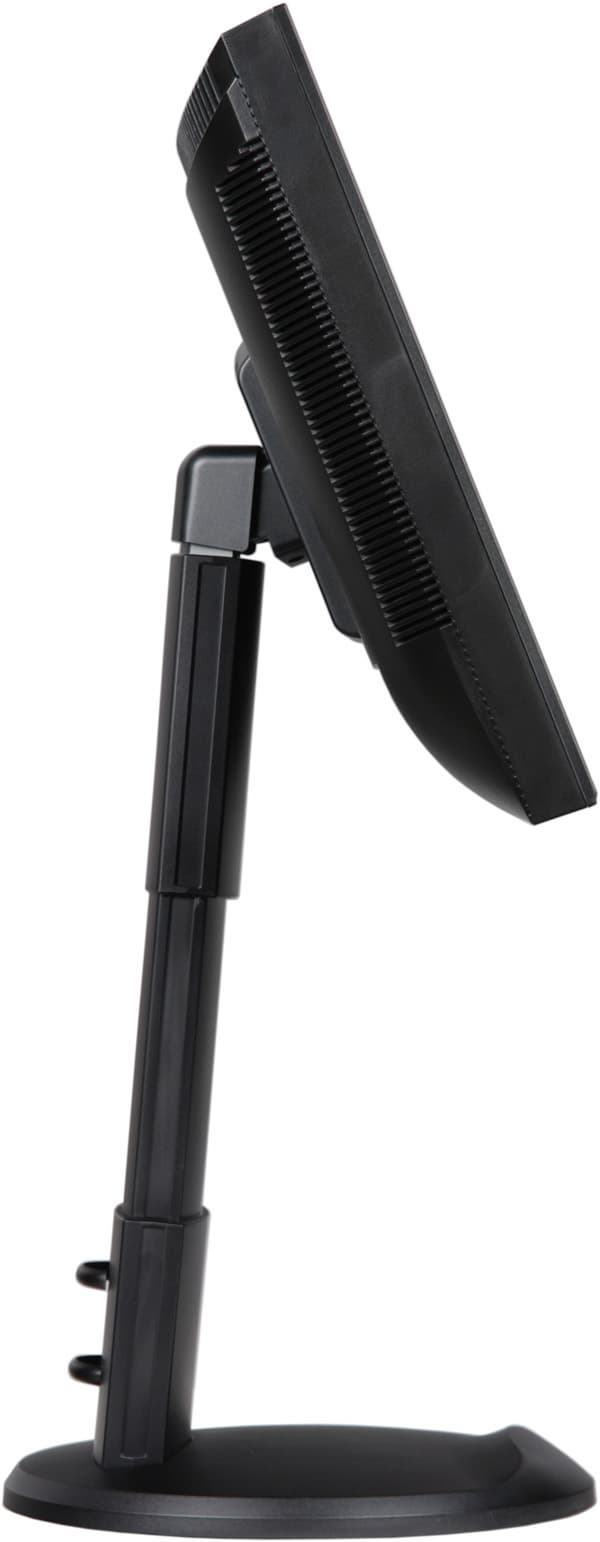

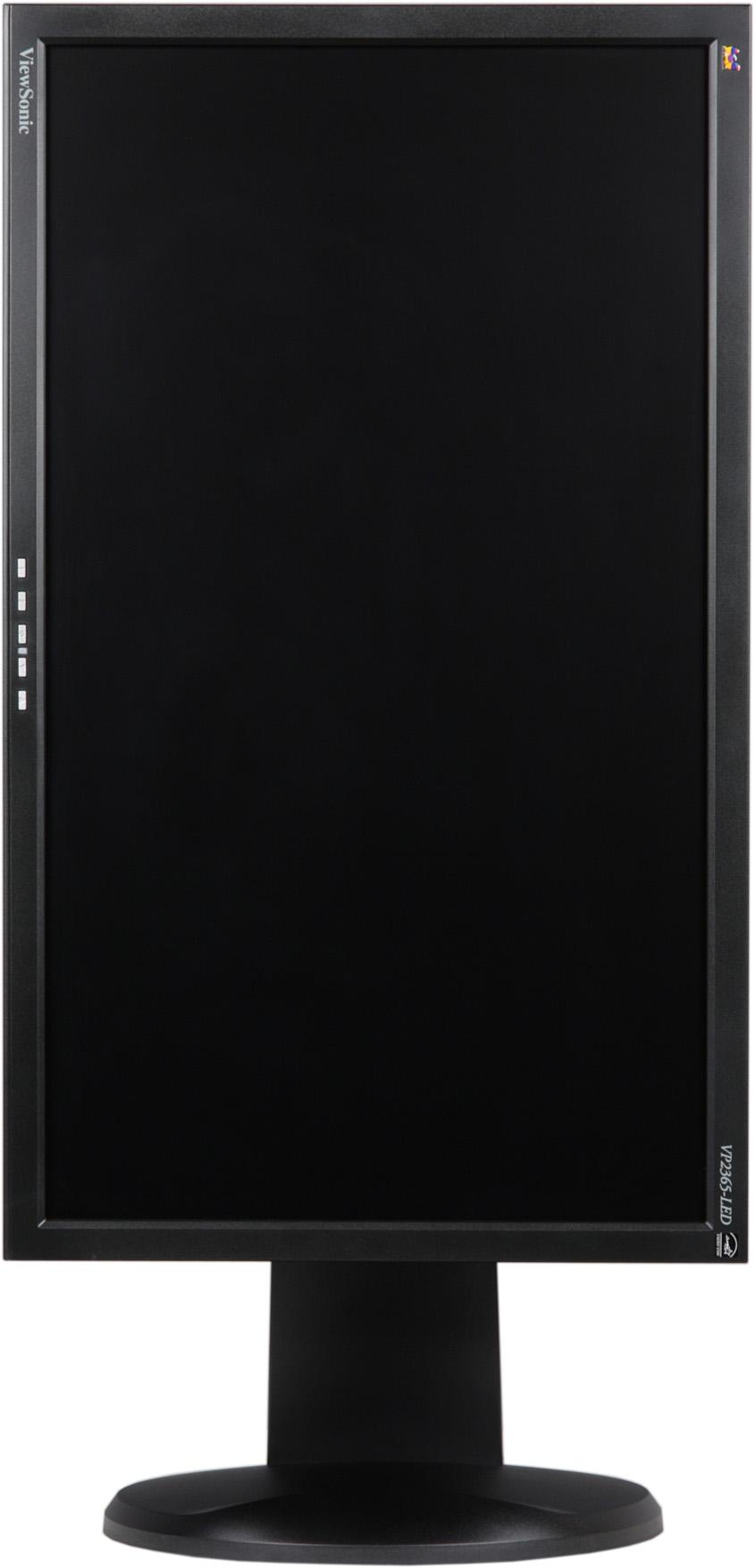

Шесть резиновых ножек-таблеток надежно фиксируют монитор на столе, а относительно большая площадь основания обеспечивает монитору хорошую устойчивость. Верх основания относительно плоский, что позволяет хранить там всякую офисную мелочевку. Стойка телескопическая, при этом пружина уравновешивает вес блока экрана. В состоянии минимальной высоты стойка фиксируется проволочной чекой, что облегчает транспортировку монитора. Верхний шарнир стойки позволяет немного наклонять блок экрана вперед от вертикального положения, больше — назад и переворачивать экран в портретную ориентацию.

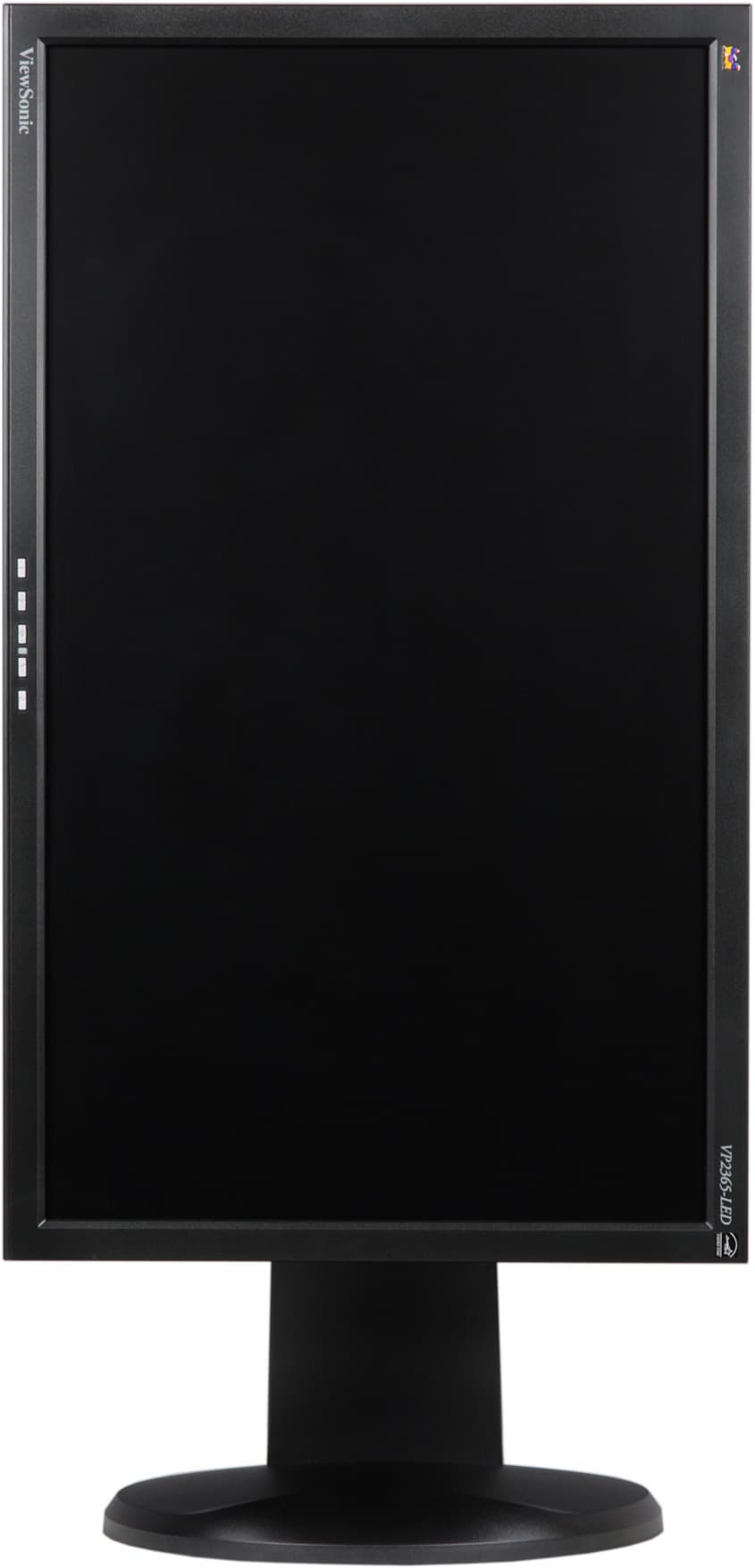

Вправо-влево блок экрана почти на 360 градусов поворачивается на шарнире в основании подставке. При необходимости штатную подставку можно отсоединить и закрепить блок экрана на VESA-совместимом кронштейне (площадка 100 на 100 мм).
Коммутация
Монитор оснащен двумя входами: DVI-D и VGA. Если сигнал с текущего входа пропадает (или кабель отсоединяют), то монитор автоматически пытается переключиться на другой, а, не находя сигнала, монитор переходит в ждущий режим. Монитор оснащен активным USB-концентратором с одним входом и четырьмя выходами. Мощности USB-портов хватает для работы внешнего жесткого диска на 2,5 дюйма, при этом никакого уменьшения скорости работы диска замечено не было. Концентратор работает даже в том случае, когда монитор находится в ждущем режиме.
Меню, локализация и управление

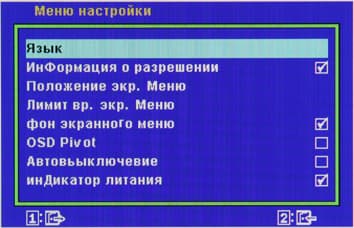

Индикатор питания при работе довольно ярко светится синим, в режиме ожидания неярко оранжевым и не горит, если монитор выключен. Постоянную подсветку индикатора питания можно отключить через меню установок. Если на экране нет меню, то нажатие на первую кнопку его выводит, на вторую — переключает входы, на кнопку «вниз» — выводит окошко с ползунком яркости, «вверх» — окошко с ползунком контрастности.

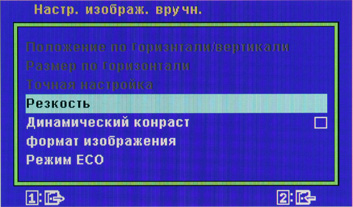

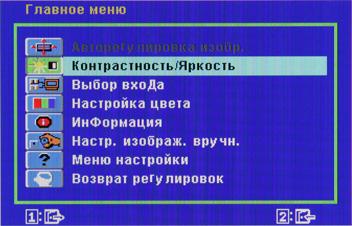

Навигация по меню организована типичным для этого производителя образом и требует некоторого привыкания. В нижней части меню располагаются подсказки по текущим функциям первых двух кнопок. При настройке изображения меню остается на экране, что немного мешает оценке вносимых изменений. Есть русская версия экранного меню.
Кириллический шрифт меню читаемый, но некоторые буквы расположены кривовато. Качество перевода надписей в меню на русский язык среднее, так как встречаются и опечатки, и путаница с заглавными и строчными буквами. К монитору прилагается краткое руководство пользователя в картинках и CD-ROM с руководствами пользователя в виде PDF-файлов, в том числе и русская версия, которая также находится на русском разделе сайте компании. Дополнительно на этот CD-ROM записаны драйвера монитора (INF- и CAT-файлы и профиль ICM). В мониторе есть функция энергосбережения, видимо, просто ограничивающая максимальную яркость, а также функция автоматического отключения монитора после 3 минут отсутствия сигнала.
Присутствуют стандартные настройки Яркость, Контрастность и Резкость.

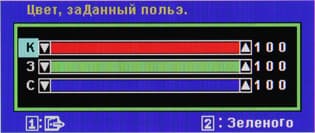

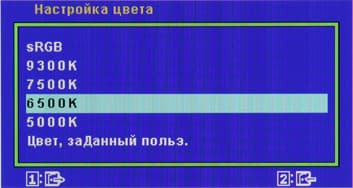

Цветовая температура устанавливается или выбором одного из пяти предустановленных профилей или ручной регулировкой интенсивности трех цветов.

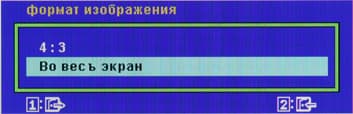

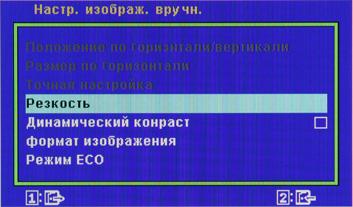

Есть функция динамического контраста, которая понижает яркость подсветки при выводе на экран темного изображения. Режимов геометрической трансформации всего два: Во весь экран — принудительное растягивание картинки на всю площадь экрана (подходит для сигналов 16:9 и анаморфированных фильмов в формате 4:3); и 4:3 — увеличение до границ экрана с сохранением исходных пропорций. Доступность режимов определяется типом видеосигнала.
При VGA-подключении автоматическая подстройка под параметры VGA-сигнала выполняется быстро и правильно, но оттенки на шкале серого различаются в диапазоне от 2 до 248, а не от 0 до 255. Как при VGA, так и при DVI-подключении поддерживается разрешение до 1920×1080 пикселей при 60 кадр/с включительно. Интерполяция низких разрешений к разрешению матрицы выполняется без артефактов. В режиме 1920 на 1080 пикселей яркостная и цветовая четкости максимально возможные, дополнительного подчеркивания контуров нет. «Кристаллический эффект» (локальное микроскопическое повышение яркости) отсутствует.
Кинотеатральные режимы работы мы тестировали с использованием Blu-ray-плеера Sony BDP-S300. Подключение — HDMI с помощью кабеля-переходника. Монитор воспринимает сигналы 576i/p, 480i/p, 720p, 1080i и 1080p. 1080p при 24 кадр/с не поддерживается. В случае чересстрочных сигналов картинка просто выводится по полям. При HDMI-подключении тонкие градации оттенков различаются как в светах, так и в тенях. Яркостная и цветовая четкости очень высокие.
Тестирование ЖК-матрицы
Оценка качества цветопередачи

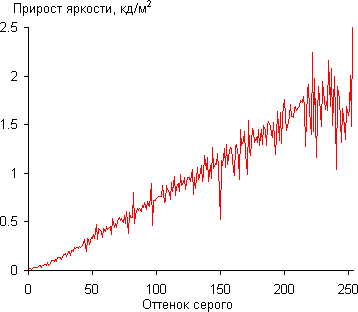

Для оценки характера роста яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255). Заметим, что настройку Контрастность мы установили в 69, так как при превышении этого значения гамма-кривая имела заметный перегиб в светлой части. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:
Рост прироста яркости в целом равномерный, и каждый следующий оттенок значимо ярче предыдущего, в том числе в темной области:

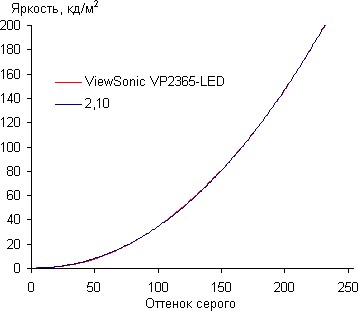

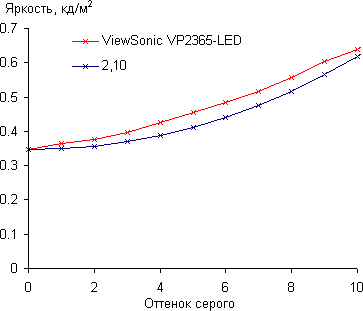

Аппроксимация полученной гамма-кривой дала показатель 2,10, что не сильно отличается от стандартного значения 2,2, при этом аппроксимирующая степенная функция практически совпадает с реальной гамма-кривой:
Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.3.4).
Цветовой охват совсем чуть-чуть отличается от sRGB:

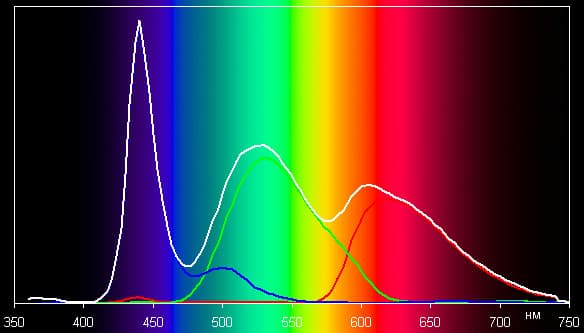

Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов).

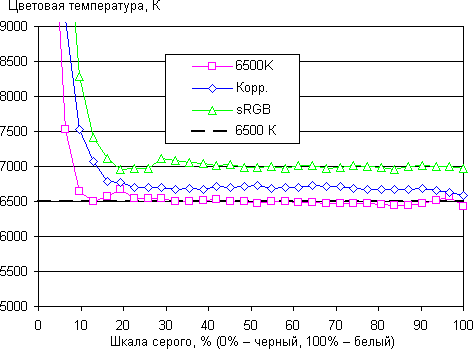

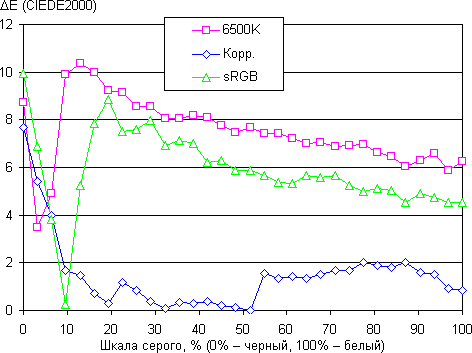

Такой спектр с широкими горбами характерен для мониторов, в которых используется светодиодная подсветка. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае профиля 6500K, sRGB и после ручной коррекции усиления трех основных цветов. Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая.
Встроенный профиль 6500K достаточно хорошо приближает цветовую температуру к 6500 К, но ΔE относительно большое. Ручная коррекция улучшила цветопередачу — на большей части шкалы серого дельта E стала меньше 2 единиц.
Измерение равномерности черного и белого полей, яркости и энергопотребления
Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась, как отношение яркости полей в измеряемых точках.
| Параметр | Среднее | Отклонение от среднего | |
| мин., % | макс., % | ||
| Яркость черного поля | 0,33 кд/м² | −18 | 23 |
| Яркость белого поля | 233 кд/м² | −10 | 6,5 |
| Контрастность | 707:1 | −19 | 9,6 |
Аппаратные измерения показали приемлемую равномерность яркости белого поля. Равномерность черного поля и контрастности несколько хуже. Черное поле на большей части площади равномерное, и только впритык к рамке в паре мест есть локальное повышение яркости.
Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02».
| Значение настройки Яркость | Яркость, кд/м² | Потребление электроэнергии, Вт |
| 100 | 245 | 33,8 |
| 50 | 159 | 24,7 |
| 0 | 71,4 | 15,8 |
В режиме ожидания и в выключенном состоянии монитор потребляет 0,7-0,8 Вт.
При уменьшении параметра Яркость меняется только яркость подсветки, т. е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в указанных пределах. Яркость монитора меняется именно яркостью подсветки, т. е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении. Мерцания подсветки не видно благодаря высокой частоте модуляции (прямоугольными импульсами со 100%-ной амплитудой) — 240 Гц.
Определение времени отклика и задержки вывода
Время отклика при переходе черный-белый-черный равно 18,3 мс (8,8 мс вкл. + 9,5 мс выкл.). Переходы между полутонами происходят в среднем за 28,3 мс в сумме. Режим с разгоном матрицы отсутствует, что и обуславливает относительно большие времена отклика.
Задержка вывода изображения относительно ЭЛТ-монитора составила 2,3 мс при VGA-подключении и 12,2 мс при DVI-подключении (тестируемый монитор подключен как первичный). Такая задержка вряд ли кому-нибудь помешает даже в случае очень динамичных игр.
Измерение углов обзора
Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях. Так как свойства IPS-матрицы симметричны (без учета локальных дефектов) относительно вертикальной и горизонтальной осей, то для экономии времени измерения проводились только при отклонении вверх, вверх и вправо по диагонали и вправо, но для наглядности и удобства сравнения графики были достроены симметричным отражением кривых относительно вертикальной оси.
 |  |
| В вертикальной плоскости | В горизонтальной плоскости |
 |  |
| По диагонали | Яркость черного поля |
 | |
| Контрастность | |
Уменьшение яркости на 50% от максимального значения:
| Направление | Угол, градусы |
| Вертикальное | 34 |
| Горизонтальное | 44 |
| Диагональное | 39 |
Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. Чуть быстрее падает яркость при отклонении в вертикальном направлении. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями, за исключением яркости черного поля, которая начинает резко возрастать уже при 20° отклонения от перпендикуляра к экрану. Если сидеть от экрана на расстоянии 50-60 см, то черное поле по углам будет заметно светлее, чем в центре. Диагональное повышение яркости черного поля не так сильно выражено, как в типичных мониторах на IPS-матрицах, но черное поле при этом приобретает выраженный синий оттенок. Контрастность в диапазоне углов ±82° для двух направлений значительно превышает 10:1 и только для диагонального направления приближается к отметке 10:1, но не опускается ниже.
Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:
В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3.
Из графиков следует, что только светло-синий во всех трех случаях и синий при диагональном отклонении претерпевают существенных сдвиг оттенка. Такое поведение типично для матрицы типа IPS.
Выводы
Черный матовый корпус минималистического дизайна и регулируемую подставку следует отметить как положительные свойства, в остальном — это типичный современный монитор со светодиодной подсветкой и минимумом дополнительных функций. По совокупности свойств монитор допустимо отнести к универсальным, пригодным для выполнения типичной офисной работы, непрофессиональной работы с графикой и для просмотра кино. Функции разгона матрицы нет, поэтому в динамичных играх может ощущаться некоторая нехватка скорости переключения ЖК-ячеек.
Достоинства:
- Высокое качество цветопередачи
- Практичный и строгий дизайн
- Удобная регулируемая подставка
- Четырехпортовый USB-концентратор
- Русифицированное меню
Недостатки:
- Значимых нет
