Terratec Cinergy 600 TV Radio — европейский TV- и FM-тюнер с поддержкой RDS



Quadratisch, praktisch, gut.
Рекламный слоган

В настоящее время большую часть доступных на российском рынке компьютерных TV-тюнеров составляет продукция тайваньских компаний. Удивляться тут нечему, надпись «Made in Taiwan» автоматически означает конкурентоспособную стоимость со всеми вытекающими последствиями. Между тем, несмотря на разницу в цене, в ассортименте европейских производителей можно встретить достаточно интересные модели.

Известная в первую очередь своими звуковыми картами, немецкая компания TerraTec Electronic GmbH в 2004 отмечала свое 10-летие. Terratec Cinergy 600 TV Radio не является последней разработкой компании, с мая 2004 года доступна модель Cinergy 600 TV EM, однако используемая схемотехника позволяет этому тюнеру достойно выглядеть на фоне конкурентов в верхнем ценовом диапазоне.

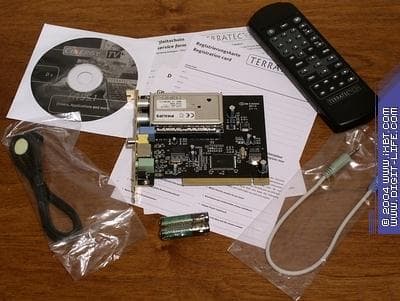

Комплект поставки

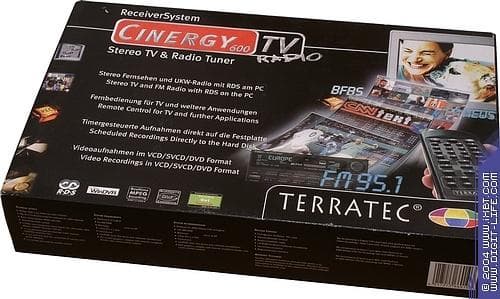

Черный цвет упаковки является фирменным стилем Terratec, такое оформление присуще всем продуктам компании.

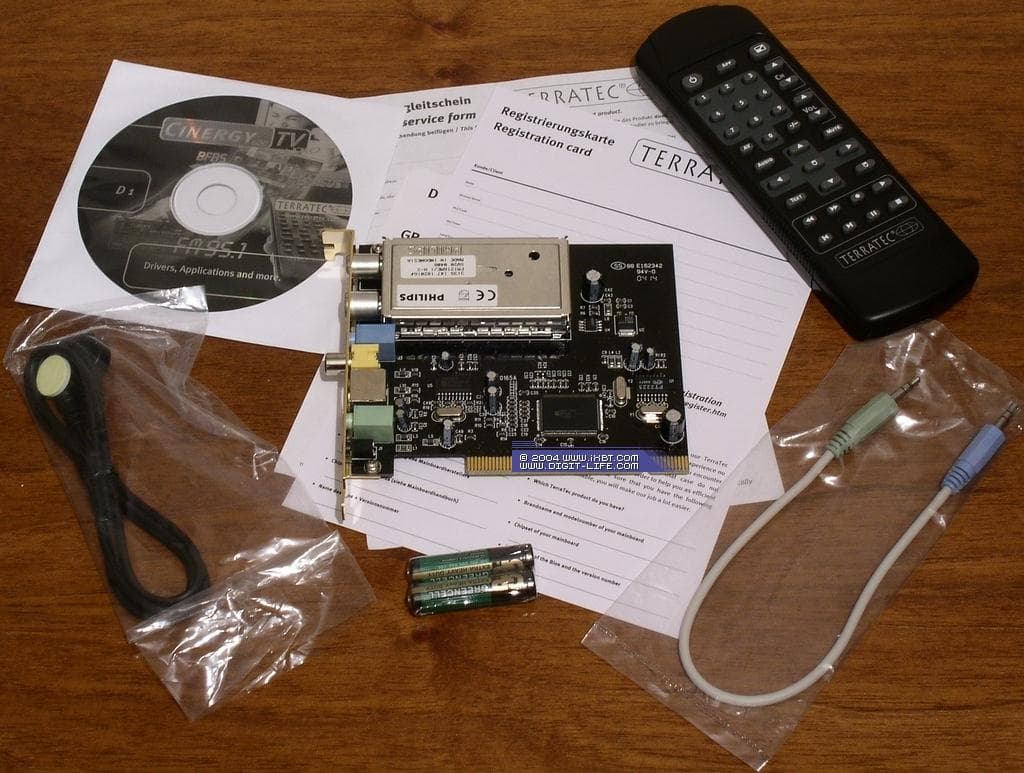

В коробке обнаружились:

  • Тюнер
  • Пульт ДУ
  • Выносной ИК-датчик пульта ДУ
  • Кабель для подключения к линейному входу звуковой карты
  • FM-антенна
  • CD с драйверами и программным обеспечением
  • Регистрационная карточка пользователя и гарантийный талон (в меру бесполезные в наших условиях)

Руководство пользователя находится на диске в формате pdf.

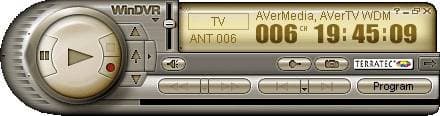

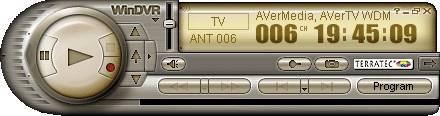

Кодеки для записи в формате MPEG1/2 прилагаются вместе с программой WinDVR 3 от InterVideo.

Конструкция и спецификации

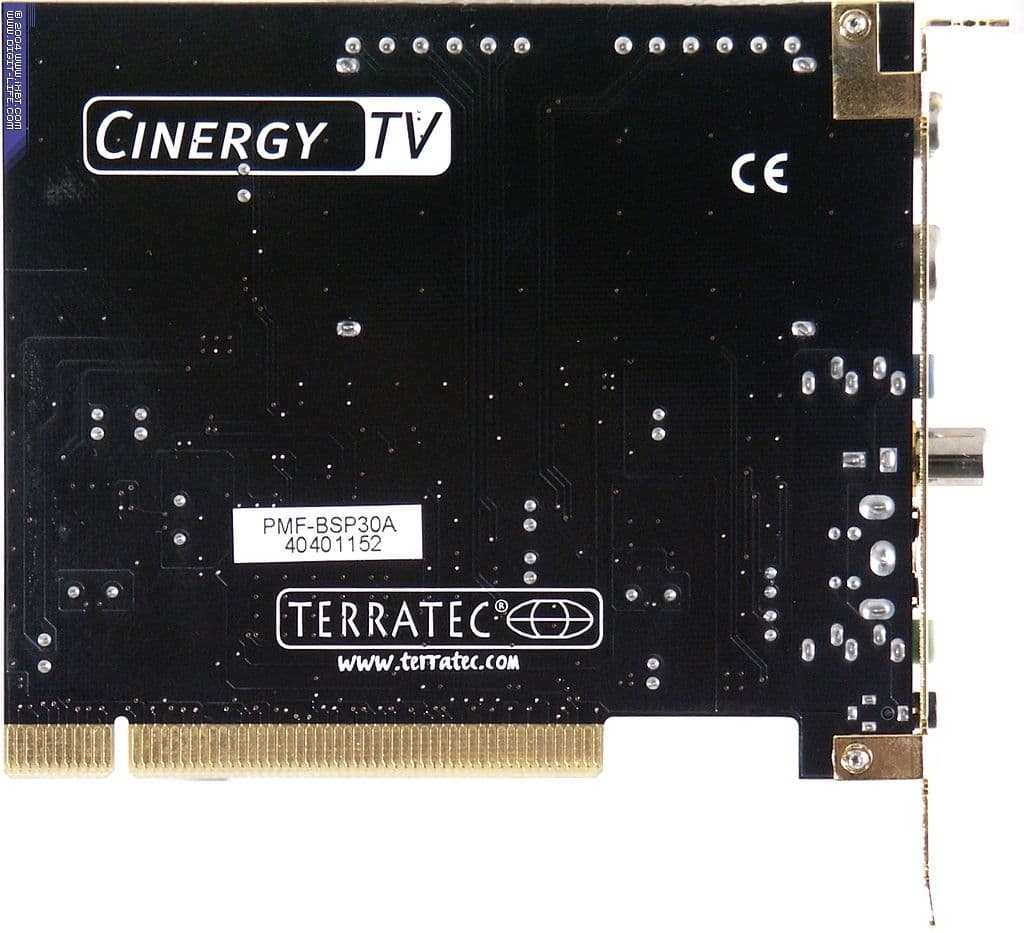

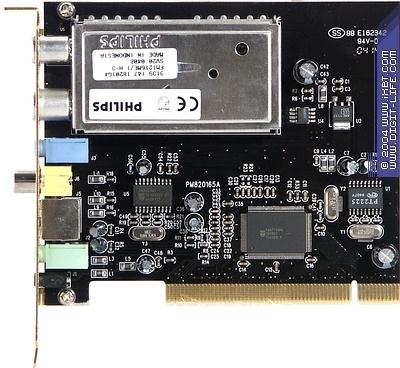

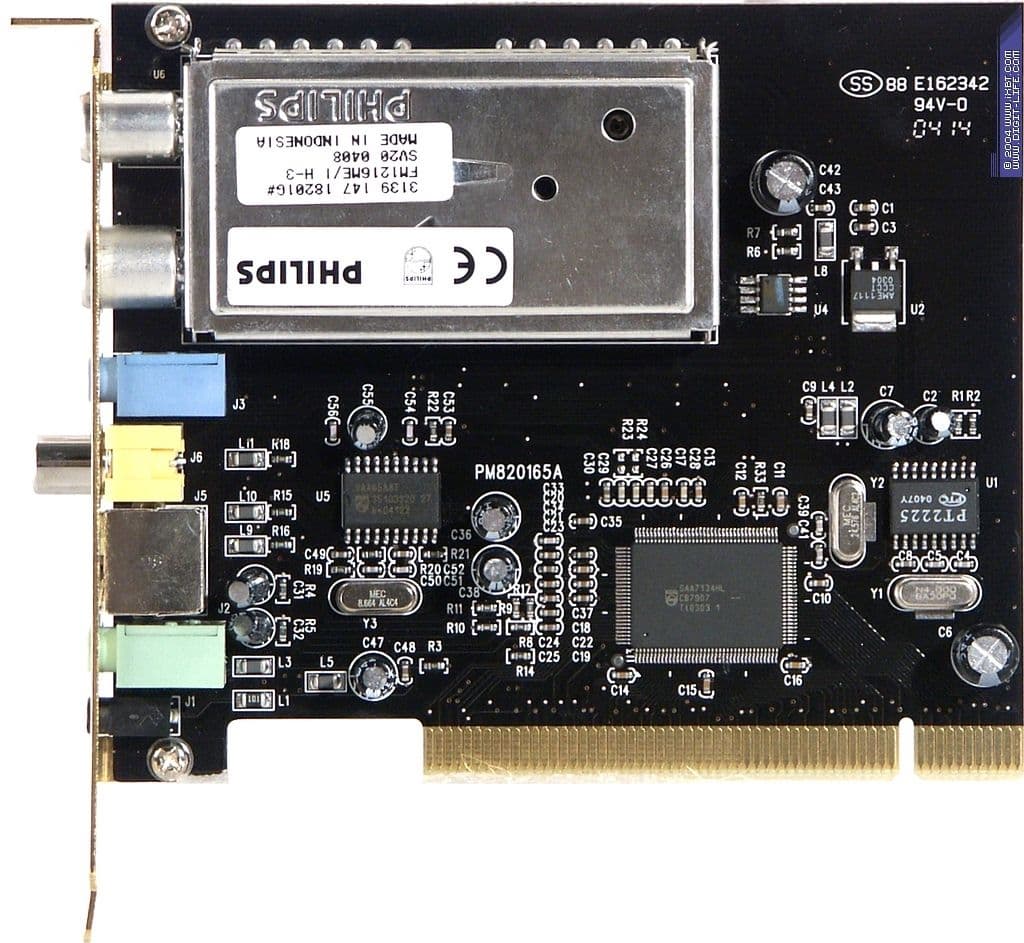

Некоторому внешнему аристократизму плата обязана черному текстолиту в сочетании с позолоченной планкой.

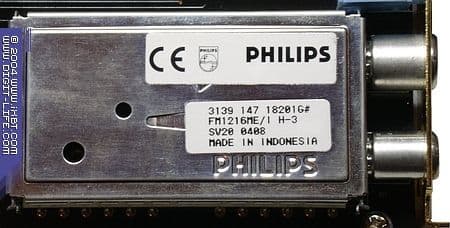

На тюнере установлен радиоблок Philips FM1216ME/I H-3, знакомый нам, в частности, по продукции Leadtek Research Inc.

За аналогово-цифровое преобразование отвечает 9-битный АЦП SAA7134HL производства Philips Electronics.

От конкурентов эту модель отличает наличие процессора Philips SAA6588T, способного работать с данными, передаваемыми с помощью системы RDS (Radio Data System). Кроме европейского стандарта, эта микросхема также поддерживает американский вариант — RBDS (Radio Broadcast Data System).

За исключением R(B)DS, возможности тюнера не выходят за рамки принятых в настоящее время стандартов. Отдельного упоминания заслуживает разве что поддержка сторонних кодеков (DivX и т. д.) при записи.

Конфигурация тестового компьютера

  • Процессор Athlon 64 3000+
  • Материнская плата ASUS K8V SE DELUXE (чипсет К8Т800)
  • Оперативная память 1 ГБ (512 МБ PC3200 от Samsung + 512 МБ PC3200 от Kingmax)
  • Видеокарта HIS Excalibur X800 Pro IceQ II
  • Звуковая карта Sound Blaster Audigy 2ZS
  • Жесткий диск 20 ГБ FUJITSU MPG3204AT E
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • DVD ROM 12x/48x Hitachi GD-7500BV
  • CD ReWriter TEAC 540E 40x12x48
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake HPC-420-102 DF
  • Операционная система Windows XP Professional (SP2) ENG

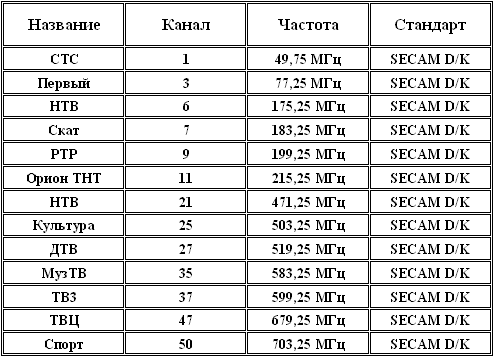

Список эфирных каналов при тестировании

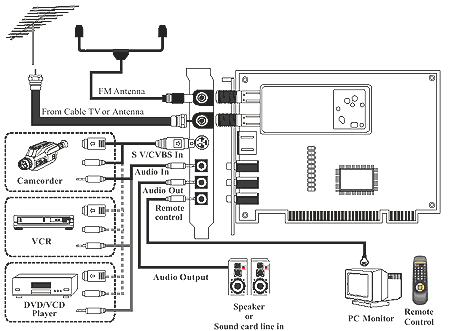

Подключение

Стандартный комплект разъемов,

стандартная схема подключения.

Настройка

Принцип организации установочного меню позволяет без проблем разобраться в нем даже начинающему пользователю.

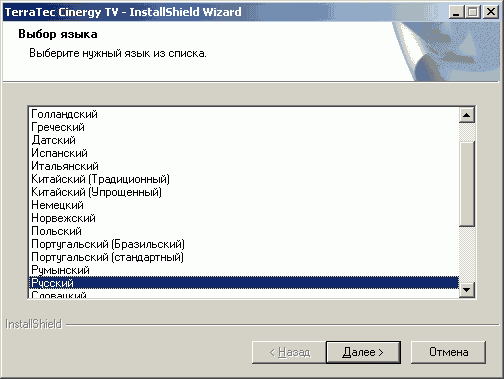

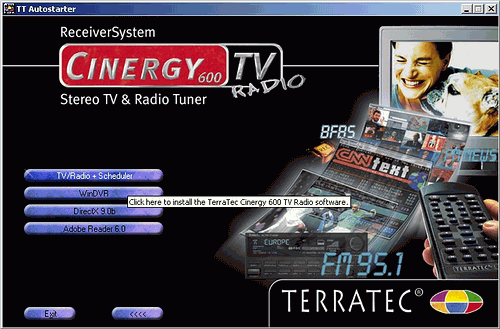

При тестировании использовалась последняя доступная на тот момент версия 3.63.0.230 фирменной программы Cinergy Control. Об изменениях производитель умалчивает, но пройти мимо появившейся поддержки русского интерфейса было бы затруднительно.

После установки получаем следующие устройства.

В системном трее появляются иконки планировщика и программы дистанционного управления.

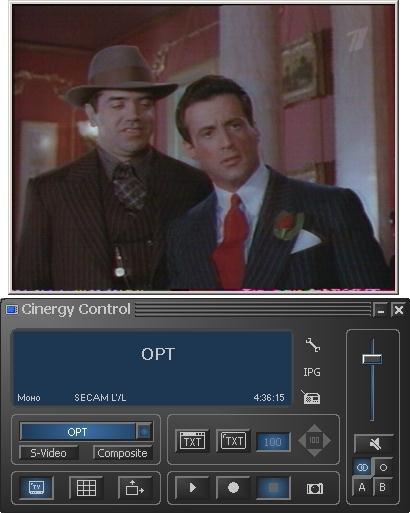

Внешний вид интерфейса программы Cinergy Control оставляет смешанное впечатление, благодаря таким нюансам, как непривычная цветовая гамма или скругленные углы видеоокна при отключении панели управления.

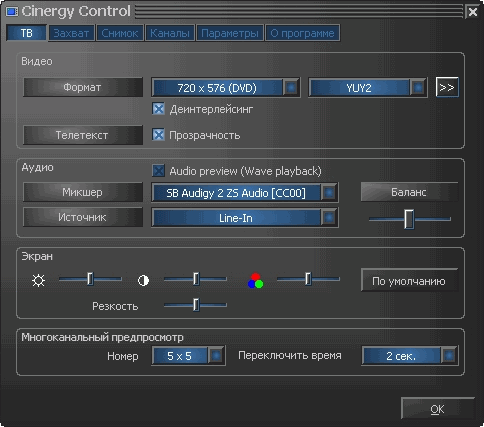

В разделе ТВ находятся видео- и аудионастройки. Максимальное поддерживаемое разрешение составляет 720×576. Тут же находятся и настройки многоканального предварительного просмотра. Похоже, что в программе реализован Bob-деинтерлейс, отличающийся невысокой загрузкой ЦП. К сожалению, этот алгоритм нельзя назвать самым качественным среди существующих.

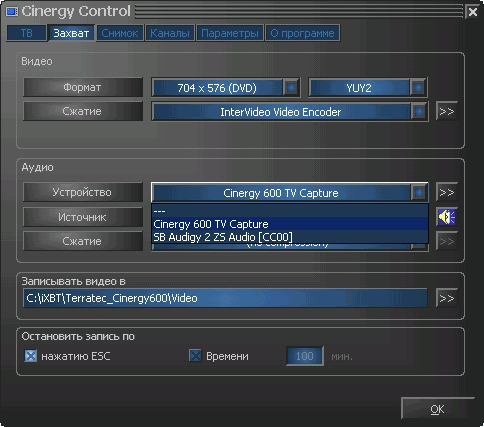

При записи разрешается использовать встроенный АЦП SAA7134HL для захвата звука по шине PCI, выбрав в качестве источника звука Cinergy 600 TV Capture. Имеется и заявленная в спецификациях поддержка сторонних кодеков.

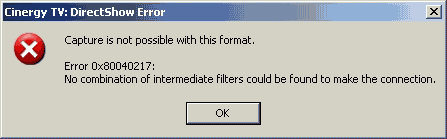

Как это ни странно, программа не смогла подружиться с MPEG1/2-кодеком от InterVideo, выдавая ошибку при попытке записи. С другими кодеками проблем не возникло.

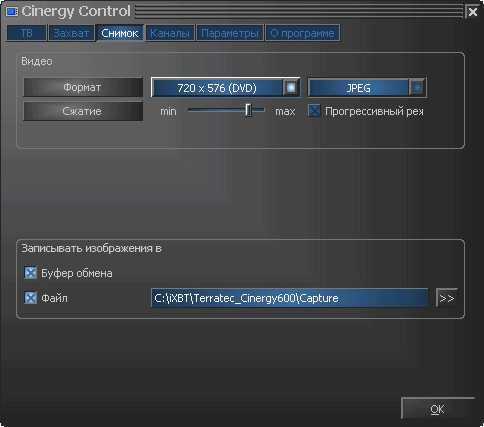

Галерея скриншотов отсутствует. Захват кадра возможен только в bmp и jpeg. При этом настраивается не качество, а степень jpeg-компрессии, то есть крайнему левому положению ползунка соответствует максимальное качество и наоборот.

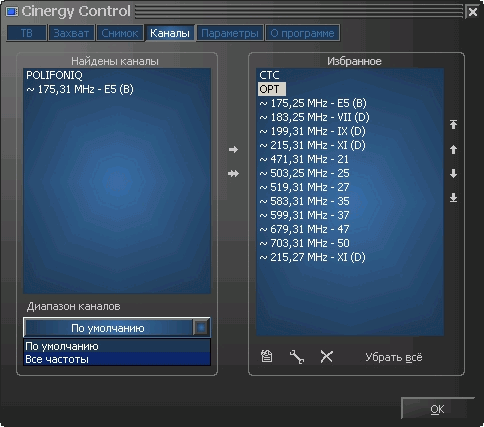

Поиск каналов осуществляется как по диапазону в соответствии с выбранными региональными установками, так и по частоте с шагом 0,125 МГц. Возможен и ручной ввод частоты.

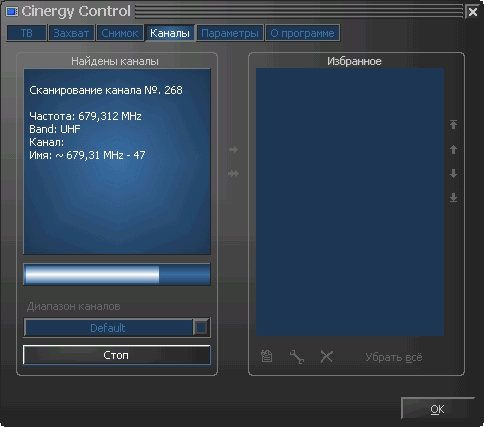

При сканировании отображается информация о ходе процесса. Используемый ВЧ-блок является на данный момент одним из лучших по качеству приема. В связи с этим, появление в списке всех моих каналов оказалось ожидаемым результатом.

Увы, индивидуальная настройка стандартов цветности для каждого канала отсутствует.

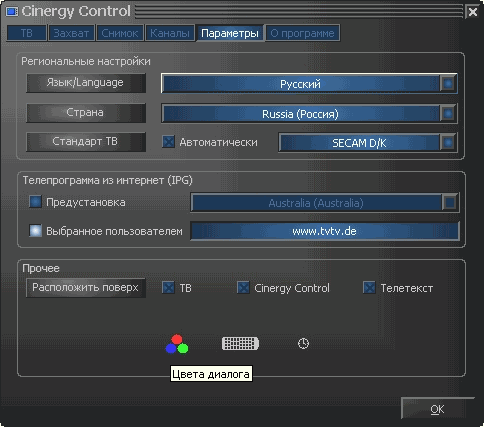

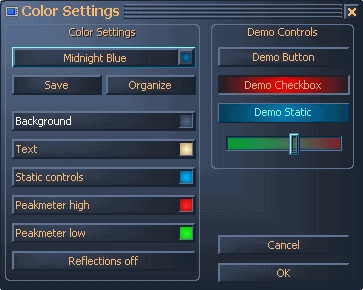

Возможно изменение цветовой схемы интерфейса, но как и следовало ожидать, настройки по умолчанию являются наиболее приемлемыми.

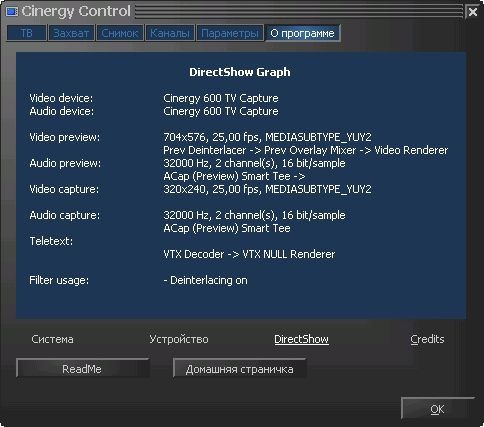

На вкладке О программе можно обнаружить, пожалуй, излишне подробную для обычного пользователя информацию. С другой стороны, только здесь можно увидеть максимально возможные параметры звука при использовании встроенного АЦП.

Дополнительные возможности

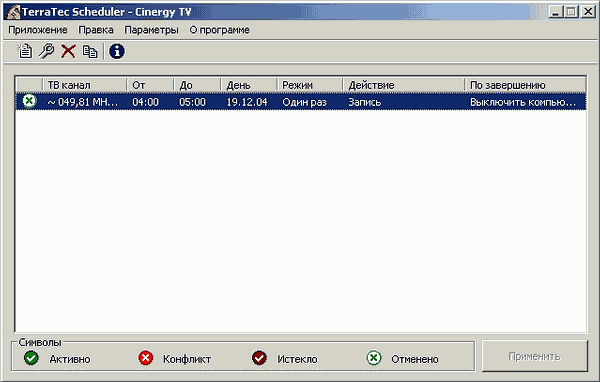

Несмотря на отсутствие внешнего лоска, планировщик записи свои обязанности выполняет на отлично, имеется даже возможность отключения компьютера.

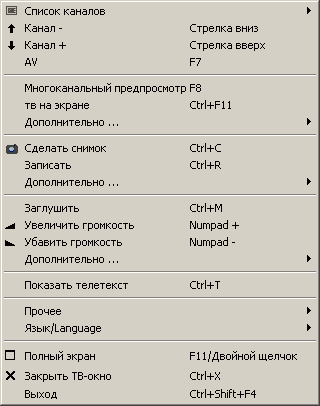

О режиме многоканального предварительного просмотра мы уже упоминали. Вызывается он соответствующей кнопкой кнопки на панели, либо с помощью контекстного меню.

Необычно и очень удобно реализован режим показа видеоизображения на поверхности рабочего стола — в размере заданного видеоокна.

Нелепым анахронизмом выглядит отсутствие функции Time-Shifting, ставшей уже привычной возможностью.

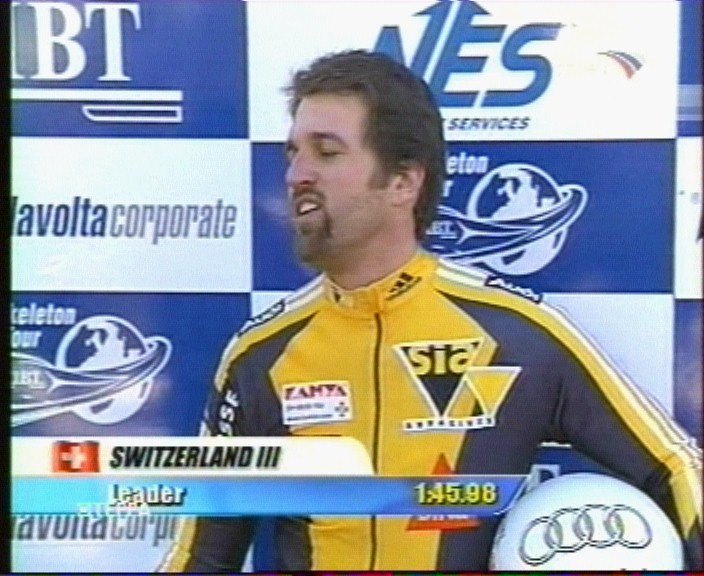

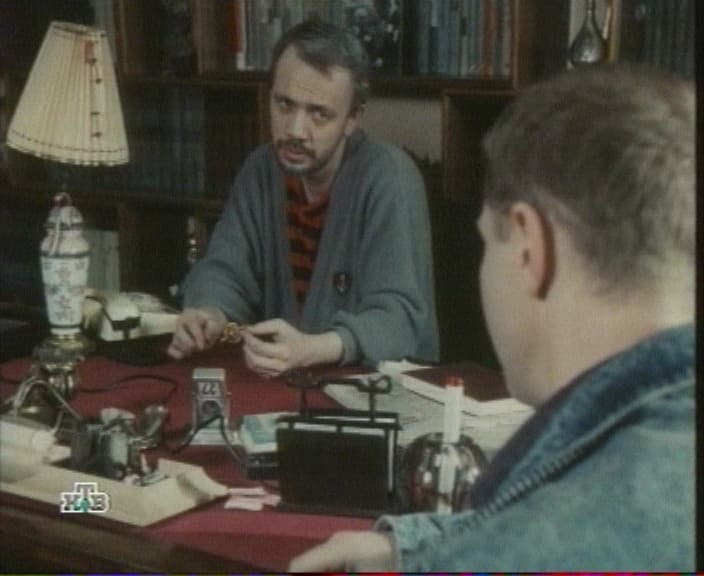

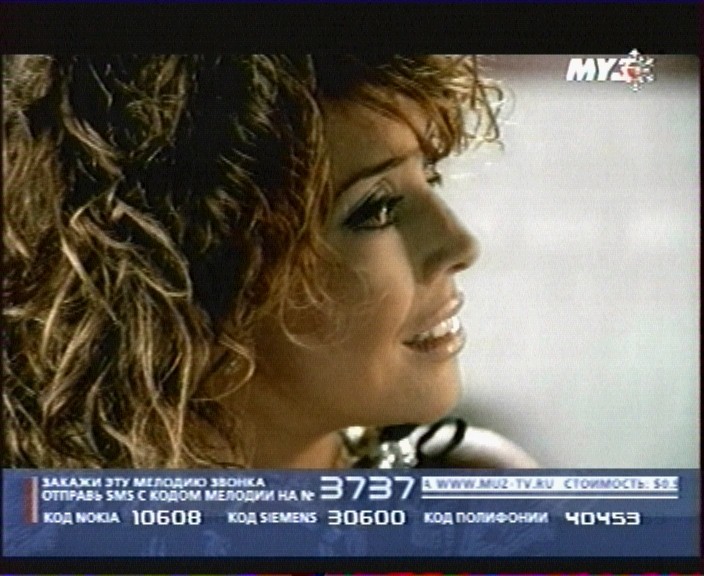

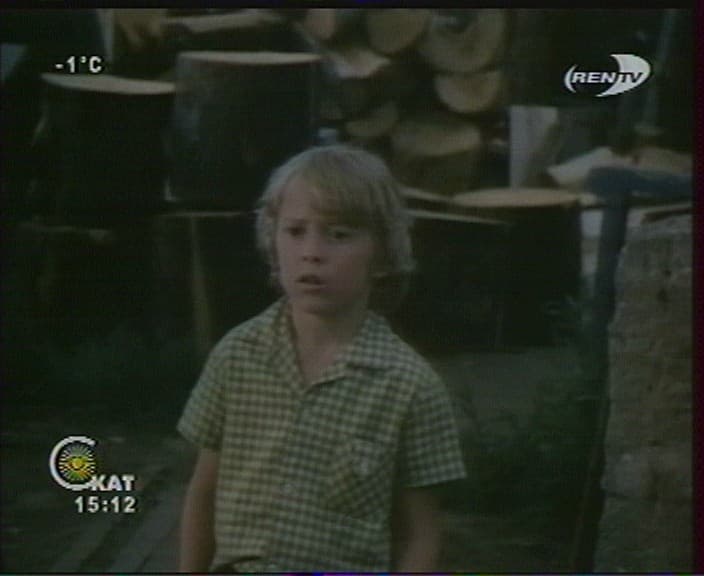

Качество

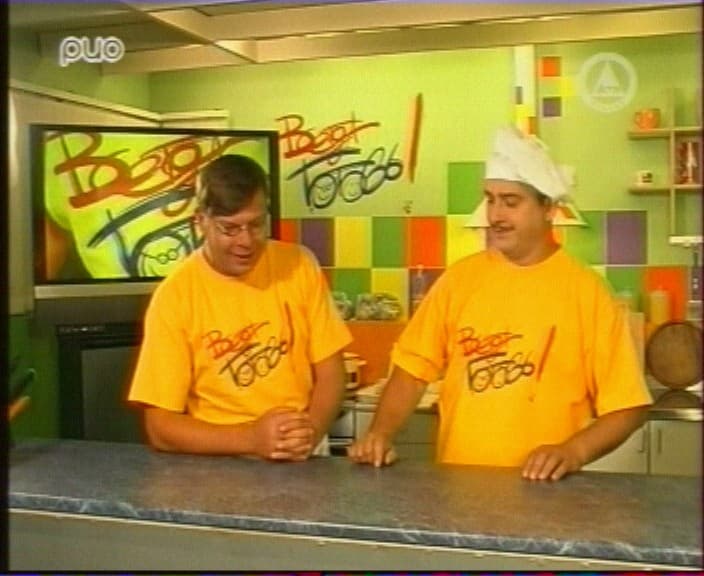

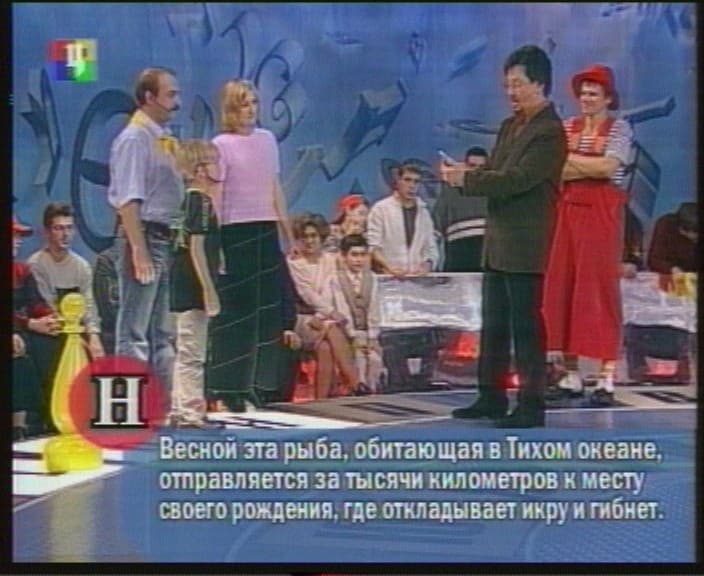

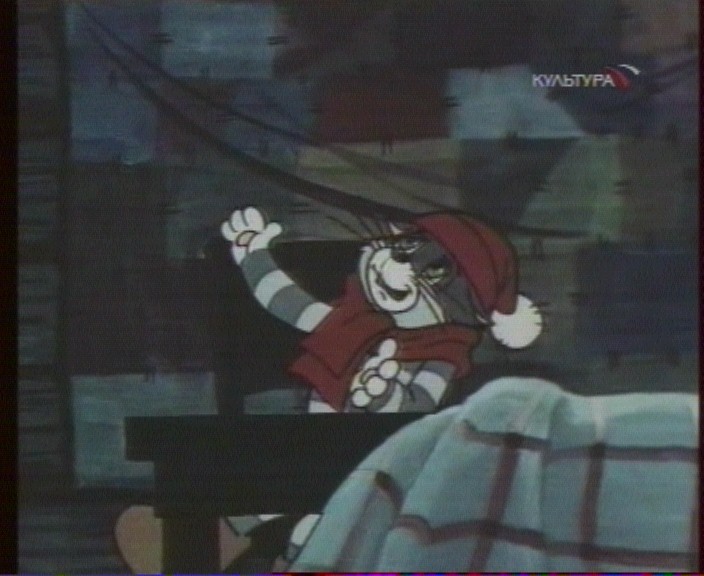

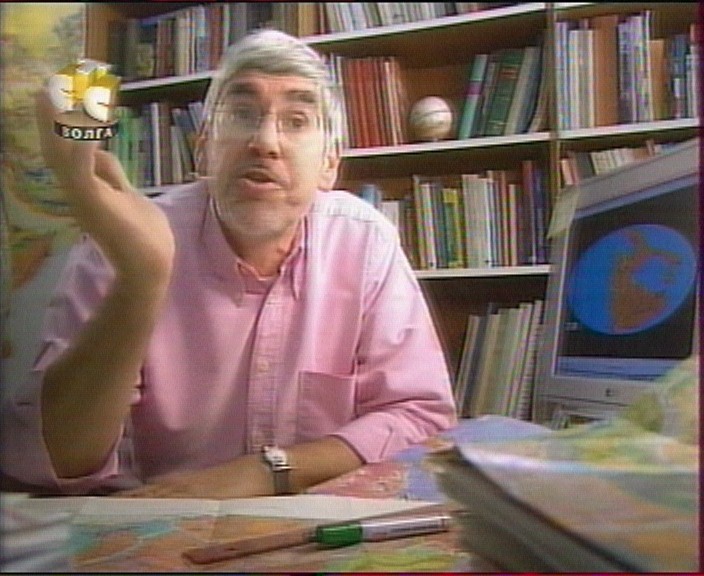

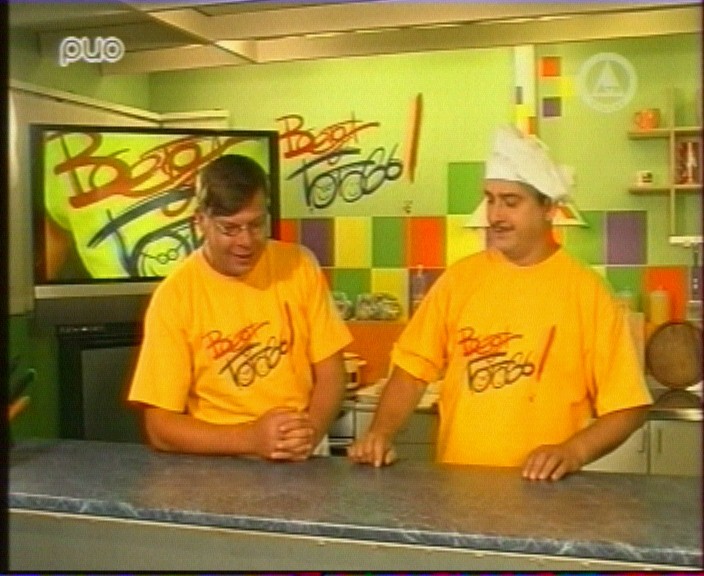

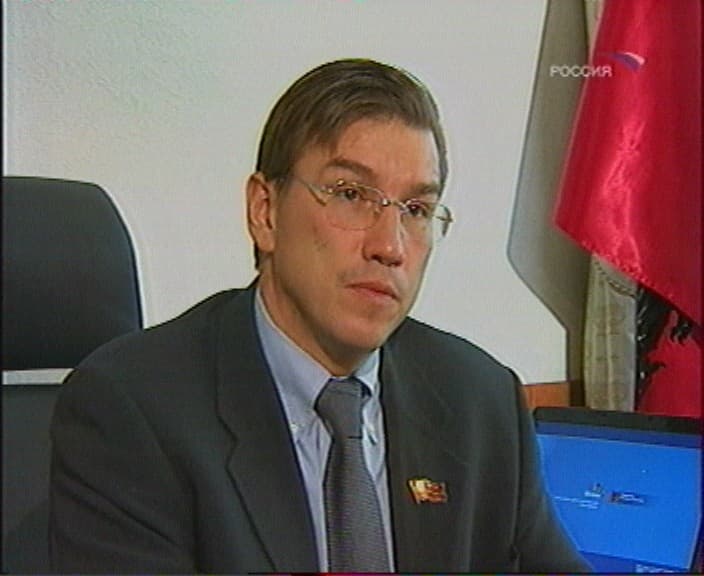

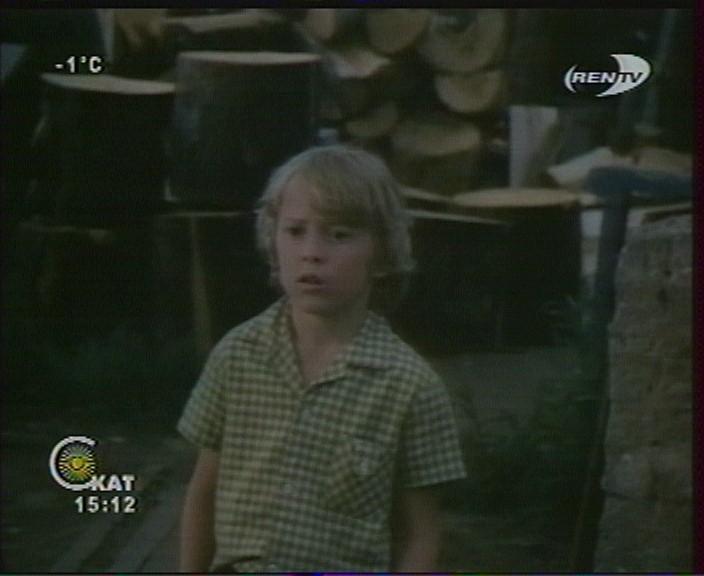

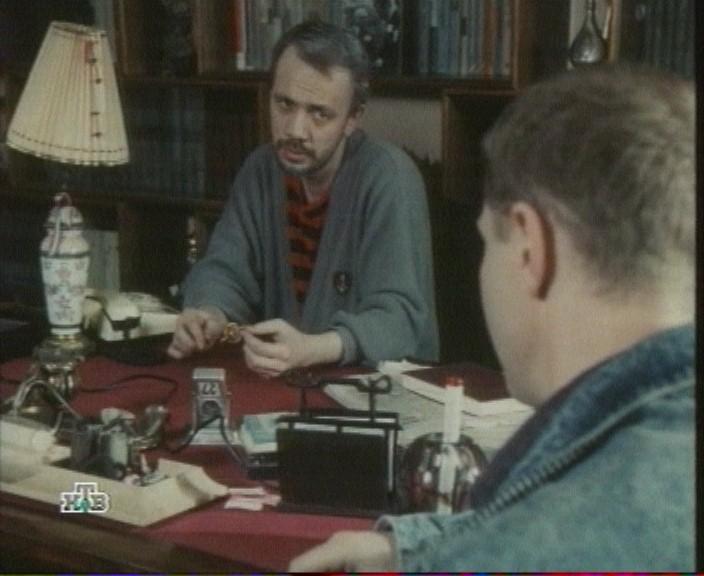

Качество вполне соответствует ожидаемому от тюнера на базе Philips SAA713x, но при использовании штатного ПО уступает конкурирующим продуктам, благодаря применению в последних алгоритмов шумоподавления и более качественных фильтров деинтерлейсинга. Более качественного изображения можно добиться и переходом на альтернативную программу, что допустимо для тюнеров нижнего ценового диапазона, но для старшей модели выглядит не очень красиво

Качество звука находится на хорошем уровне. Поддержка декодирования A2/NICAM присутствует.

FM-тюнер

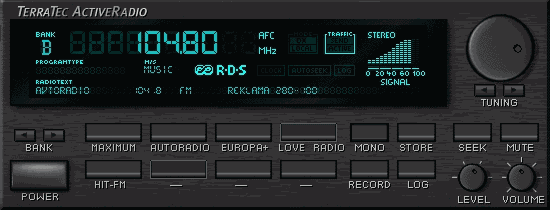

Для работы в этом режиме используется отдельная программа ActiveRadio с возможностью минимизации интерфейса.



Кому как, но лично мне симпатична такая стилизация под бытовой ресивер. Кстати, на этом же скриншоте можно заметить результат работы RDS.

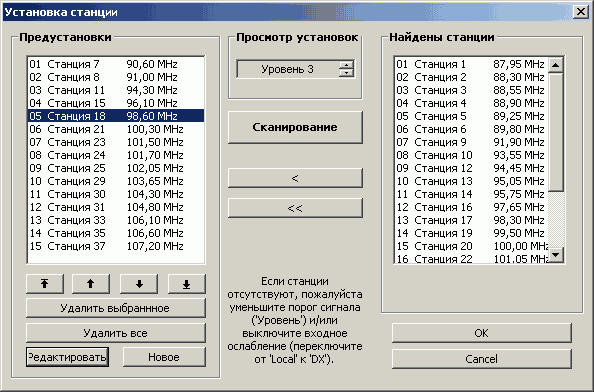

Несколько уровней чувствительности при автопоиске каналов позволяют добиться приемлемого результата.

C русскими названиями станций программа не ладит, поэтому использовать их категорически не рекомендуется.

Для вызова каналов используется 5 банков (от A до F) по 8 ячеек в каждом. Пожалуй, 40 позиций должно быть достаточно, во всяком случае, для быстрого доступа такой вариант намного удобнее обычных 10 цифровых ячеек.

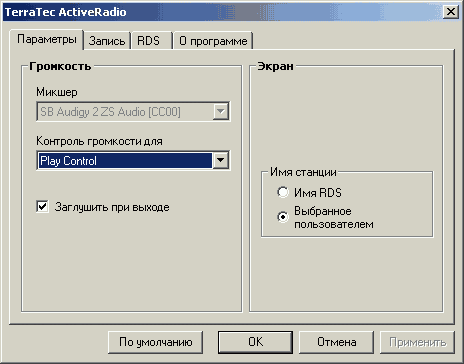

Название станции можно получить, используя данные RDS, но эта возможность у нас поддерживается, мягко говоря, нечасто.

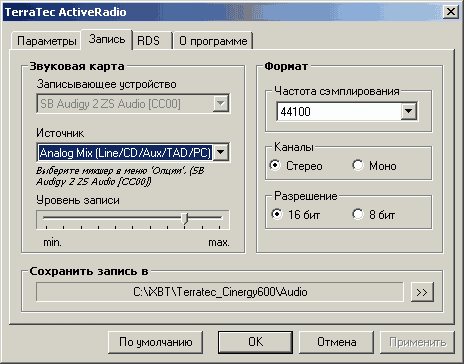

Неприятно удивило отсутствие какого бы то ни было намека на поддержку MP3 при записи.

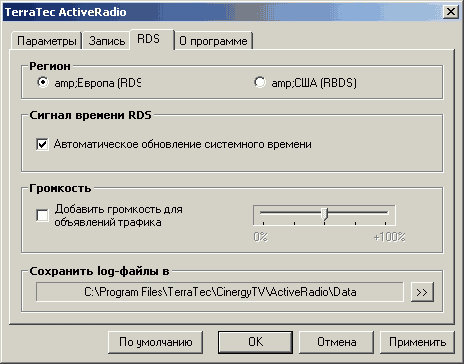

Поддержка RDS предусматривает синхронизацию системного времени.

Тюнер продемонстрировал хорошее качество звука в FM-режиме (скачать 20-секундный фрагмент, MP3, 476 КБ).

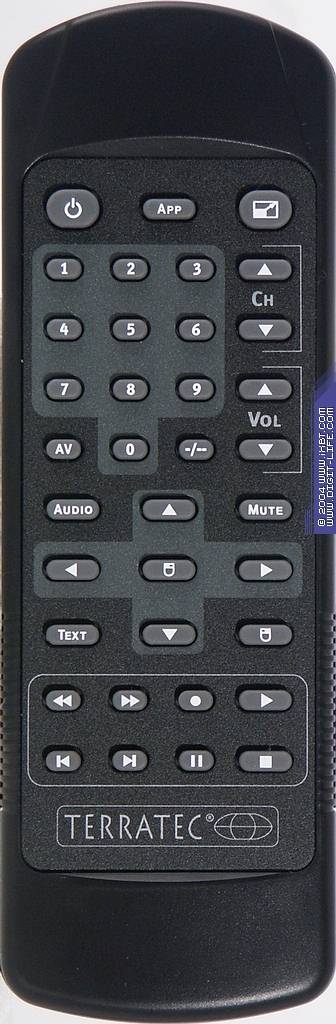

Пульт ДУ

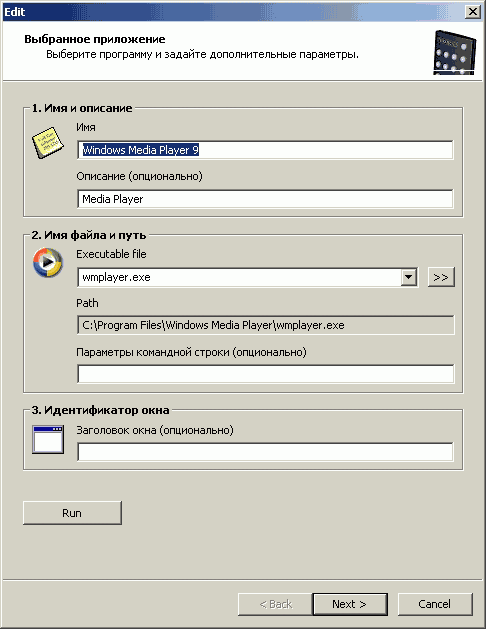

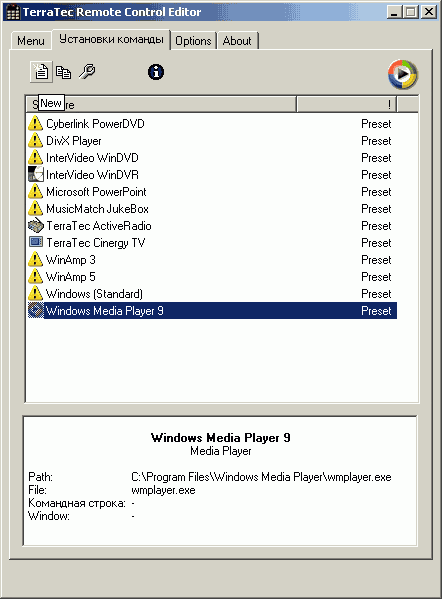

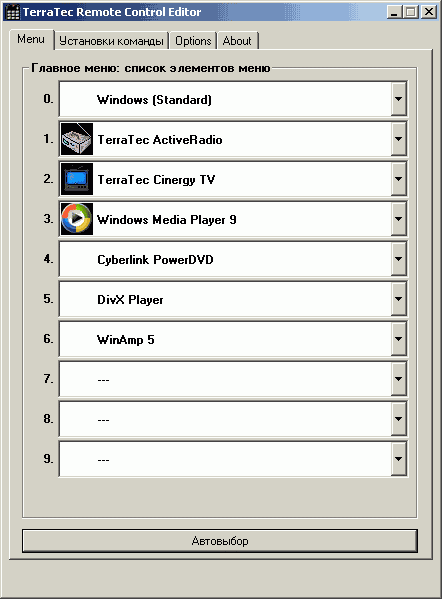

Эргономику пульта идеальной назвать нельзя. Маленькие кнопки с большим ходом требуют привыкания. Питание от двух батареек ААА, входящих в комплект. Но здесь Terratec выкладывает из рукава козырь в виде поддержки пультом сторонних приложений.

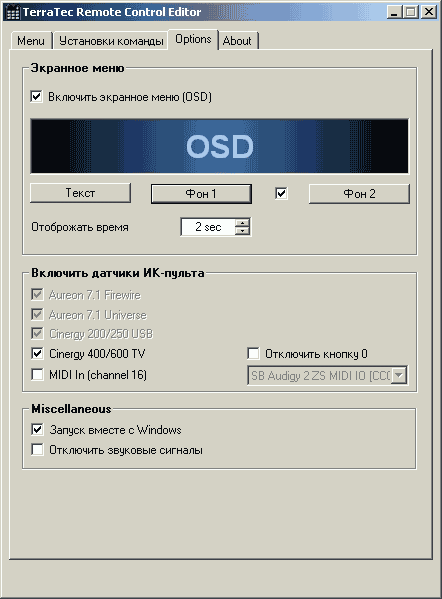

При наличии нескольких устройств производства TerraTec Electronic GmbH, можно использовать датчик любого из них. Нетривиально.

Выводы

Возможности RDS в России используются далеко не полностью, тем не менее, поддержка Radio Data System заслуживает награды нашего сайта за оригинальный дизайн.

Original Design - награда за уникальный дизайн модели

Плюсы

  • Хорошее качество изображения и звука
  • Отличная чувствительность как в TV-, так и в FM-режиме
  • Поддержка RDS
  • Поддержка декодирования A2/NICAM
  • Поддержка BG/DK
  • Отличная экранировка, отсутствие помех и наводок
  • Передача звука по шине PCI
  • Многоканальный предварительный просмотр
  • Воспроизведение видеоизображения на поверхности рабочего стола при любом размере окна
  • Поддержка сторонних кодеков при записи
  • Возможность отключения компьютера после окончания записи
  • Поддержка управления сторонними программами при помощи пульта ДУ
  • Поддержка русского языка в используемом ПО

Минусы

  • Отсутствие поддержки MP3 при записи с FM-радио
  • Отсутствие индивидуальной настройки системы цветности для каждого канала
  • Отсутствие функции Time-Shifting
  • Проблемы с записью в MPEG1/2 при использовании кодека от InterVideo (возможно, особенность тестовой системы, либо будет исправлено в следующих версиях ПО)
  • Невозможность подключения к дополнительному входу звуковой карты
  • Невозможность предварительного просмотра при использовании функции Snapshot, отсутствие галереи изображений

Так получилось, что за последний год производители успели некоторым образом избаловать российских покупателей, причем даже в продуктах нижнего и среднего ценового диапазона. В данном случае количество «заноз» в штатном ПО может оказаться более весомым аргументом, нежели используемая схемотехника (действительно, более чем конкурентоспособная) или поддержка RDS. Но ситуация не безнадежна. Продвинутые пользователи уже сейчас наверняка выберут работу с альтернативным ПО, остальным же пока приходится надеяться на скорое исправление замеченных недостатков. Смущает разве что возможная цена. Есть основания предполагать, что Terratec Cinergy 600 TV Radio станет одним из самых дорогих TV-тюнеров на рынке без аппаратного MPEG-кодера, что может негативно повлиять на продажи в России. С другой стороны, хай-энд далеко не всегда полностью лишен недостатков, достаточно посмотреть, например, на некоторые аудиофильские устройства с совершенно другим порядком цен (да простится мне такое сравнение). В любом случае, Terratec Cinergy 600 TV Radio является достойным внимания продуктом. Что же касается его рыночной судьбы у нас, то она будет во многом зависеть от политики российских дистрибьюторов. Насколько мне известно, на момент завершения работы над обзором еще не было принято окончательного решения о появлении этой модели в продаже. Попробуем понадеяться на лучшее?

Средняя текущая цена (количество предложений) Terratec Cinergy 600 TV Radio в московской рознице: Н/Д(0)



Выражаем благодарность компании «Multimedia Club»
за предоставленный на тестирование тюнер





24 января 2005 Г.
