TV-тюнер Pinnacle PCTV USB2 — сочетание компактности и качества приема



Покупатель может выбрать
автомобиль любого цвета при
условии, что этот цвет черный.

Генри Форд

Основанная в 1986 году, Pinnacle Systems, Inc, является одним из лидеров рынка аппаратных и программных решений для захвата и обработки видео. Разумеется, компания не могла обойти вниманием динамично развивающийся рынок TV-тюнеров, использующих для работы с интерфейсом USB 2.0 недорогие контроллеры последнего поколения. Как это часто бывает у производителей такого уровня, получившееся устройство вышло отличным от продукции конкурентов. Попробуем разобраться — в какую сторону.

Комплект поставки

Разумеется, Pinnacle не может позволить себе скромно оформленные миниатюрные коробки.

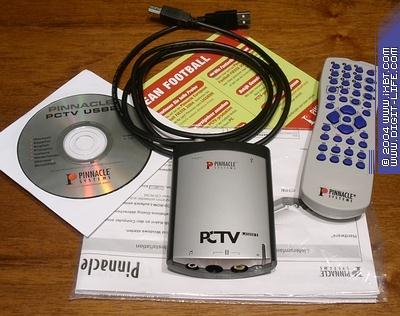

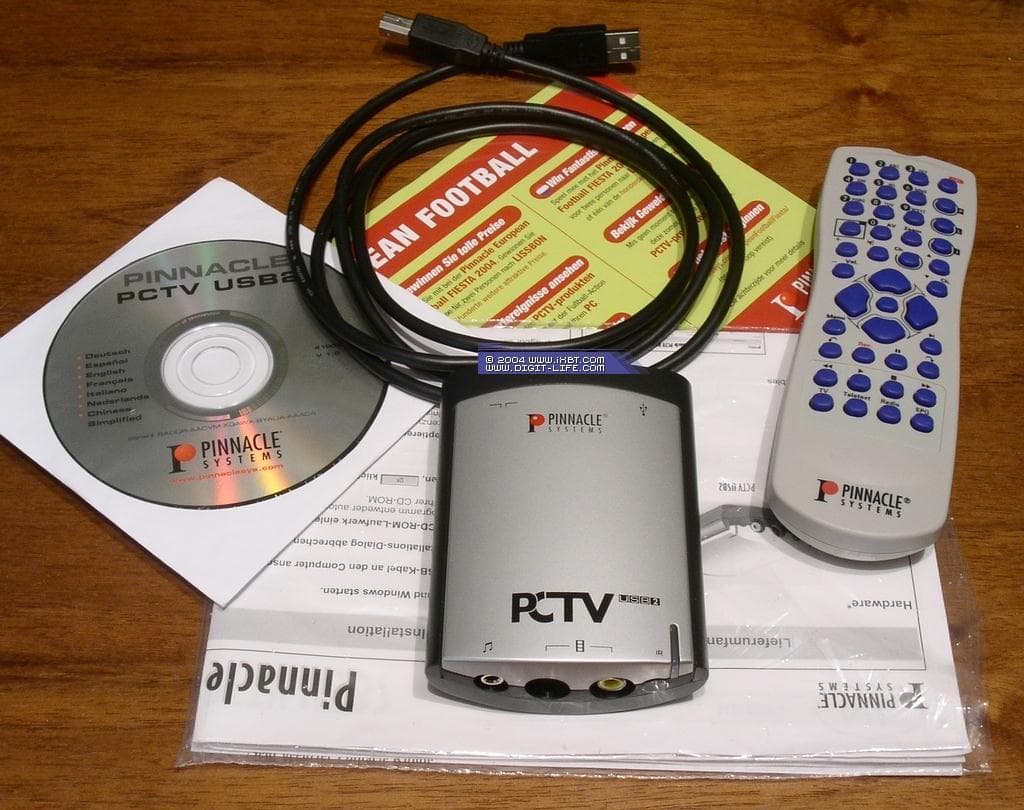

В данном случае размер не соответствует наполнению. В комплект поставки входят всего лишь:

  • Тюнер
  • Пульт ДУ
  • Кабель USB 2.0 A — B
  • CD с драйверами и программным обеспечением
  • Руководство пользователя

Дополнительного ПО не предусмотрено, что с учетом бонусной комплектации программами от Pinnacle продукции других производителей выглядит, мягко говоря, странно.

Конструкция и спецификации

За исключением ставших уже стандартными функций деинтерлейсинга и воспроизведения со сдвигом Timeshift, PCTV USB2 имеет следующие особенности:

  • Компактные габариты (примерно 10×7,5×3,3 см)
  • Передача звука посредством USB-кабеля
  • Отсутствие необходимости в дополнительном питании
  • Программный фильтр шумоподавления

Подобно AVerTV USB 2.0, PCTV USB2 не имеет поддержки декодирования A2/NICAM. Стоит также отметить отсутствие возможности записи в MPEG4 при использовании штатной программы для работы с тюнером.

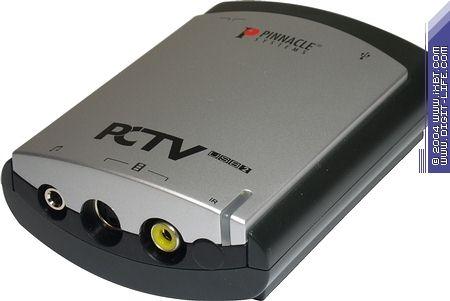

Несмотря на причудливую форму корпуса, черно-серебристая цветовая гамма справляется с созданием эффекта некоторого внешнего аристократизма. На передней панели тюнера: находятся входной аудиоразъем mini-jack, S-Video и композитный видеовходы, датчик ИК-приемника и индикатор активности тюнера.

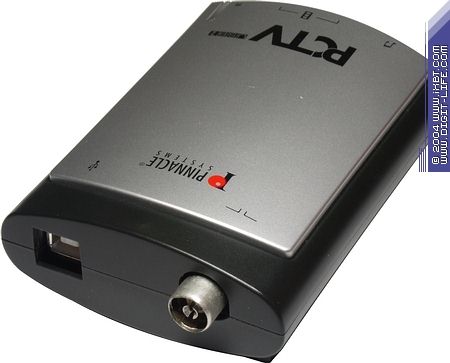

Задняя панель приютила USB-разъем и антенный вход.

Переходников для подключения внешних аудиоисточников с выходными RCA-разъемами в комплекте не предусмотрено.

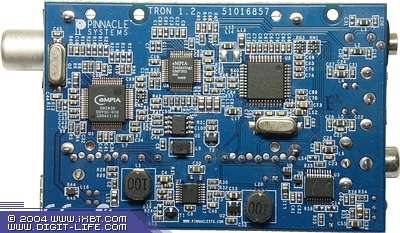

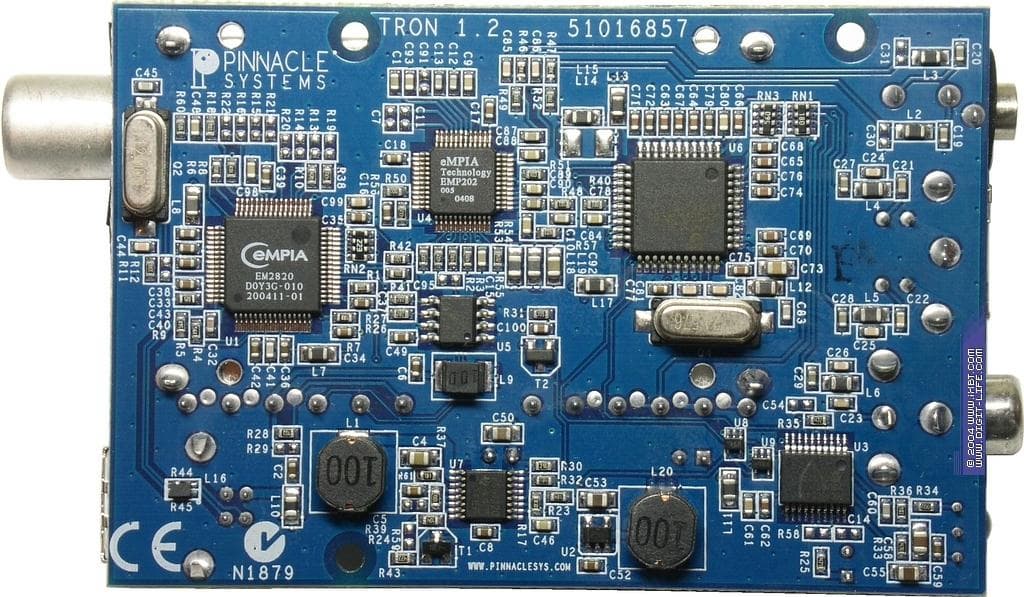

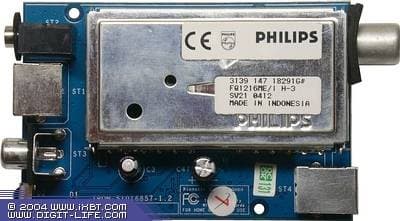

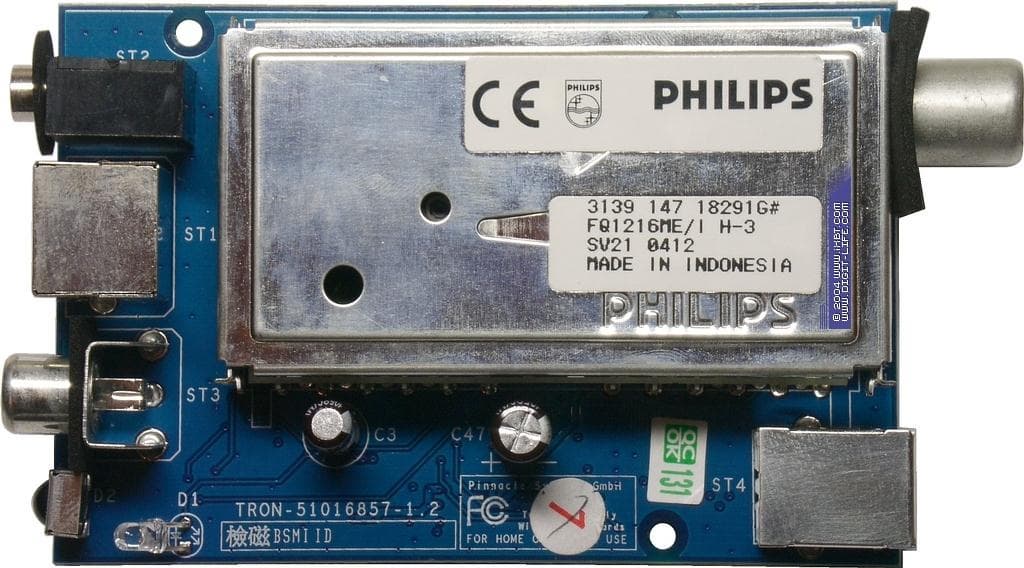

Синий цвет текстолита используют многие производители материнских плат и видеокарт, теперь он добрался и до PCB TV-тюнеров.

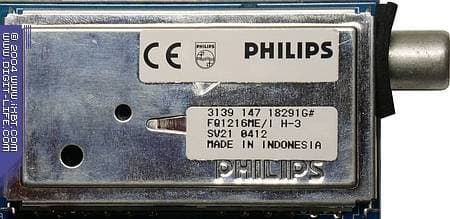

Используемая элементная база преподнесла приятный сюрприз. Pinnacle PCTV USB2 стал вторым попавшим к нам тюнером без аппаратного кодера MPEG-1/2 с интерфейсом USB 2.0 (первым был от Leadtek WinFast TV USB II), оснащенным ВЧ-блоком Philips FQ1216ME/I H-3.

На PCTV USB2 установлен 9-битный АЦП SAA7113H от Philips Electronics.

Поддержка USB реализована при помощи контроллера EM2820 производства EMPIA Technology, Inc.

В передаче звука по USB задействован AC'97 кодек EM202 от той же EMPIA Technology.

Стоит отметить изолирующие прокладки в местах потенциального соприкосновения разъемов с корпусом.

Конфигурация тестового компьютера

  • Процессор Athlon 64 3000+
  • Материнская плата ASUS K8V SE DELUXE (чипсет К8Т800)
  • Оперативная память 1 ГБ (512 МБ PC3200 от Samsung + 512 МБ PC3200 от Kingmax)
  • Видеокарта HIS Excalibur X800 Pro IceQ II
  • Звуковая карта Sound Blaster Audigy 2ZS
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • Жесткий диск 20 ГБ FUJITSU MPG3204AT E
  • DVD ROM Hitachi GD-7500BV
  • CD ReWriter TEAC 540E
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake HPC-420-102 DF
  • Операционная система Windows XP Professional (SP2) ENG

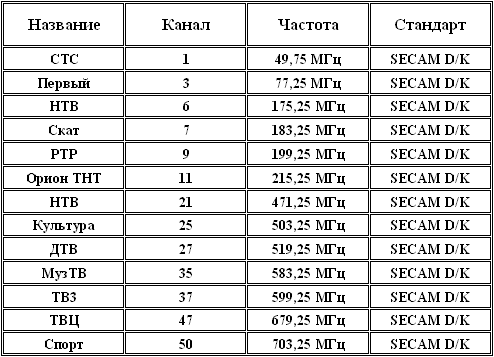

Список эфирных каналов при тестировании

Настройка

Pinnacle обходится без разветвленного меню.

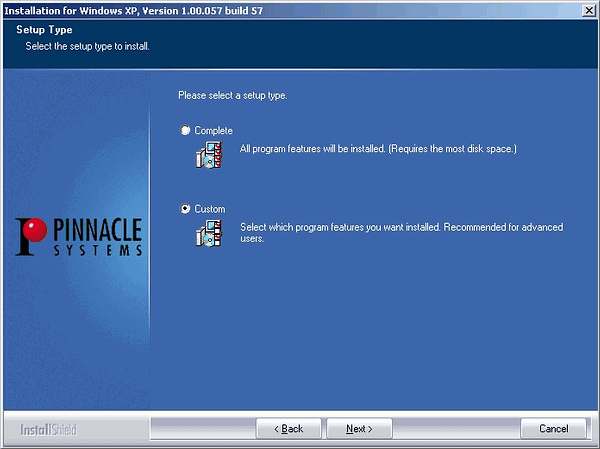

После установки в системе появляются следующие устройства

и иконка программы дистанционного управления в системном трее.

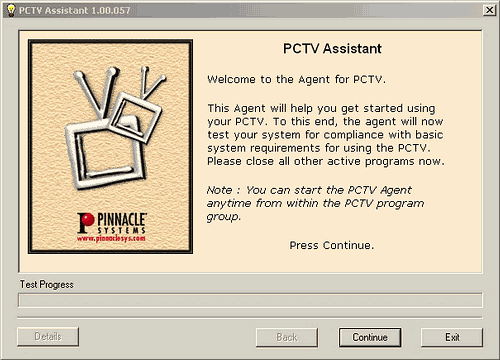

Фирменная утилита PCTV Assistant предназначена для проверки совместимости используемой системы.

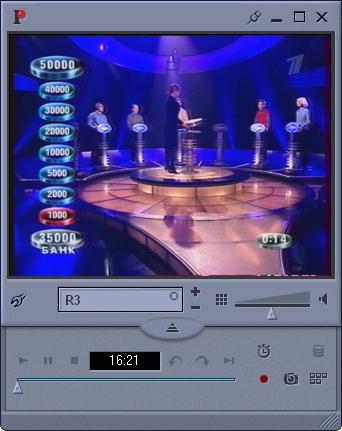

Для работы с тюнером служит программа PCTV Vision.

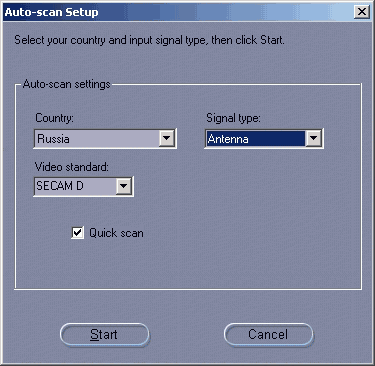

При первом запуске предлагается выбрать страну, диапазон и запустить поиск каналов.

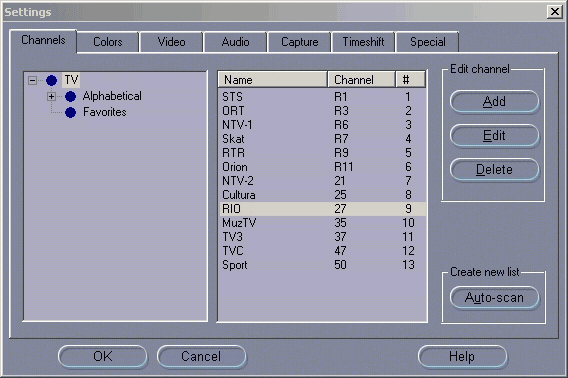

Сортировка возможна как в соответствии с расположением каналов в сетке, так и в алфавитном порядке. Кроме того, поддерживается список избранных каналов. Русский язык в названии каналов отображается некорректно.

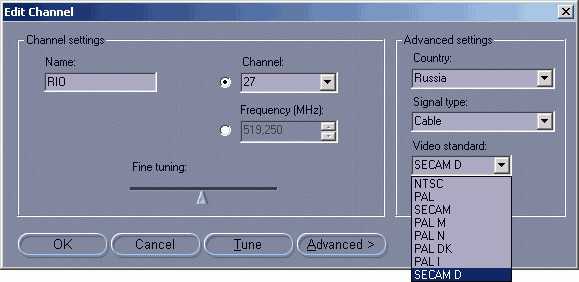

Индивидуальные настройки частоты и стандарта цветности для каждого канала пока еще являются редкостью в штатном ПО для тюнеров с интерфейсом USB 2.0.

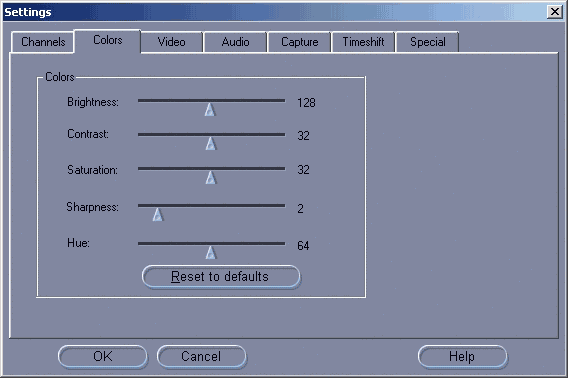

Настройки воспроизводимого изображения стандартны.

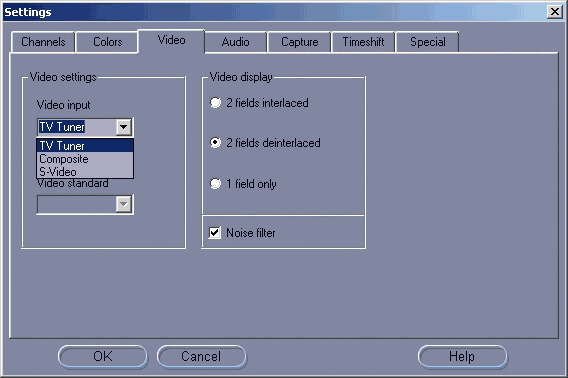

На вкладке Video доступны параметры деинтерлейсинга и активация фильтра шумоподавления.

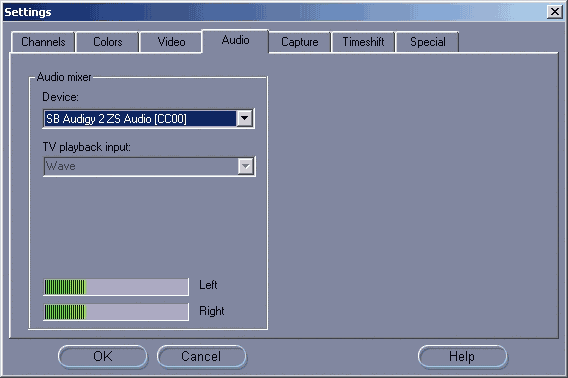

В связи с передачей звука по USB, в настройках звука доступен только выбор звуковой карты.

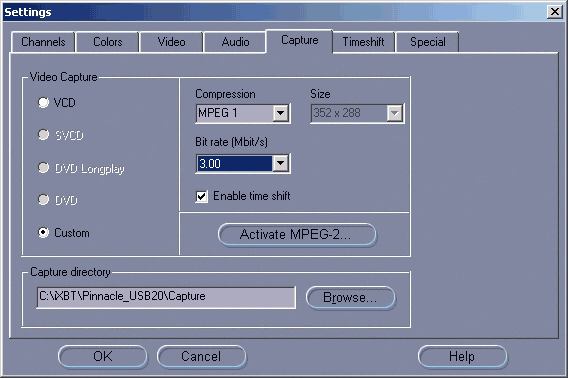

Неприятной особенностью является необходимость платной (!) активации кодека для записи в MPEG-2. 5$ за регистрацию не являются значительной суммой, но для многих российских потребителей это может стать чисто технической проблемой. Поддерживаются только форматы MPEG-1, MPEG-2 (после активации) и DV. Поддержка MPEG4 и других установленных в системе кодеков отсутствует. Возможно, объяснение этому факту кроется в снисходительном отношении разработчика к сторонним кодекам. Из дополнительных параметров доступны битрейт и выбор разрешения. При отсутствии активации кодека, для работы Timeshift используется MPEG-1 с разрешением 352×288. Впрочем, полученного таким образом качества должно хватить для большинства ситуаций.

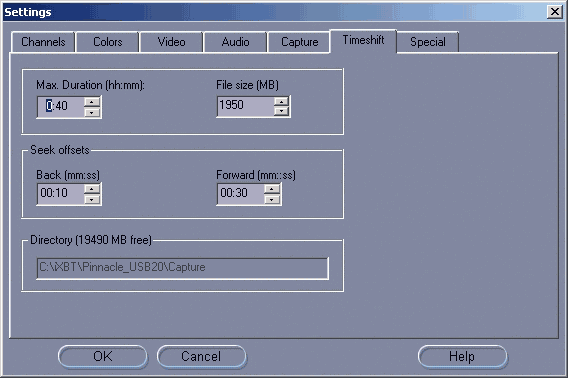

Дополнительные настройки этой функции находятся в соответствующем разделе.

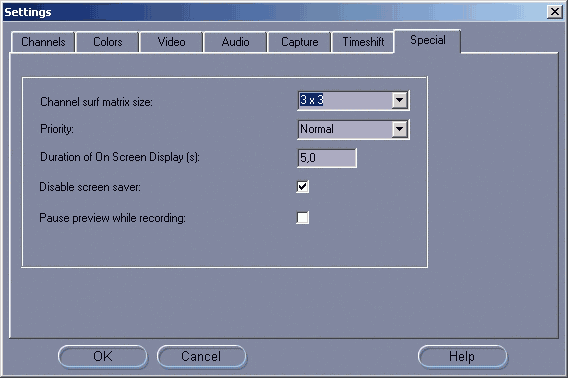

На последней вкладке можно найти настройки режима многоканального предварительного просмотра.

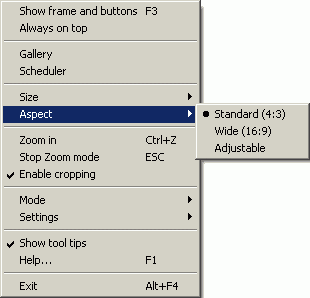

Кроме этого, по правой кнопке мыши вызывается контекстное меню, с помощью которого, в частности, доступны отключение бордюра вокруг видеоокна (горячая клавиша F3 или двойной щелчок на главном окне), смена пропорций (4:3/16:9/ручная настройка), функция масштабирования Zoom и опция подгонки изображения Cropping, позволяющая избавиться от «мусора» сверху и снизу изображения.

Дополнительные возможности

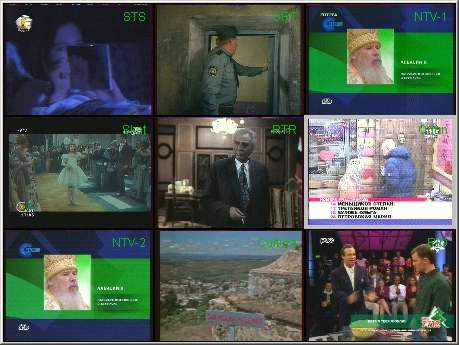

Timeshift и многоканальный предварительный просмотр реализованы стандартно.

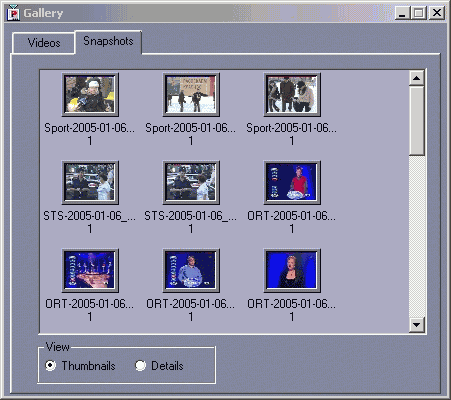

При захвате кадров используется галерея, но сохранение файлов возможно только в формате bmp.

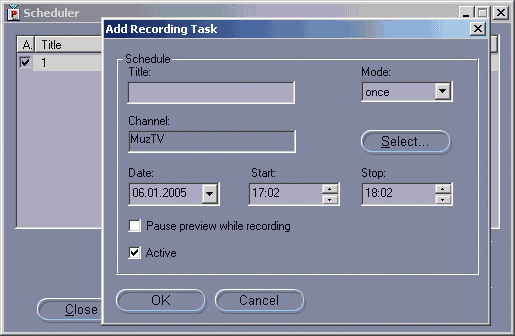

Планировщик достаточно примитивен, возможность отключения компьютера после окончания записи отсутствует.

Интересно, откуда у компании со штаб-квартирой в Калифорнии такая классическая английская консервативность?

Качество

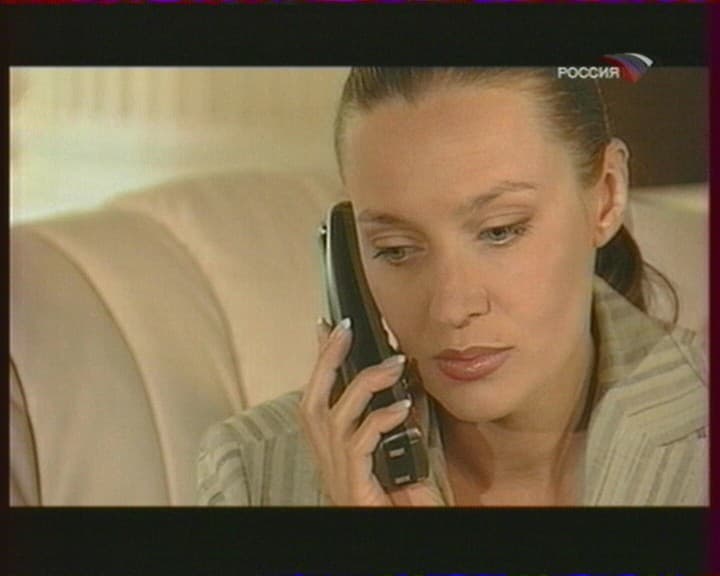

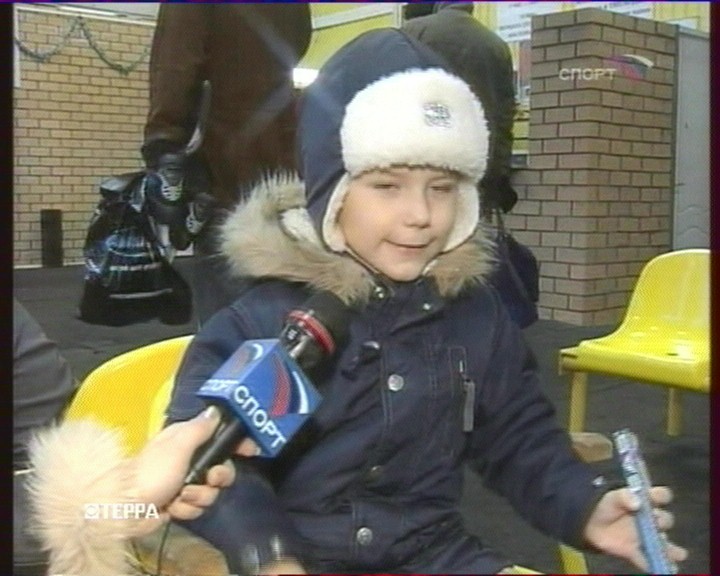

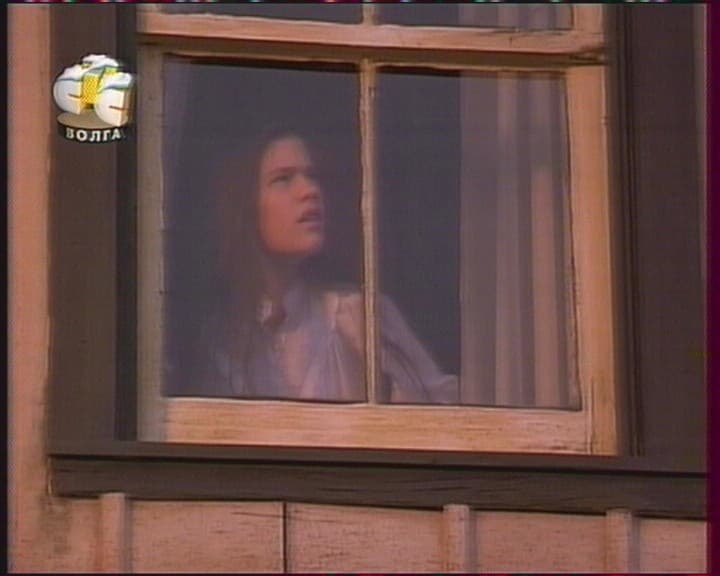

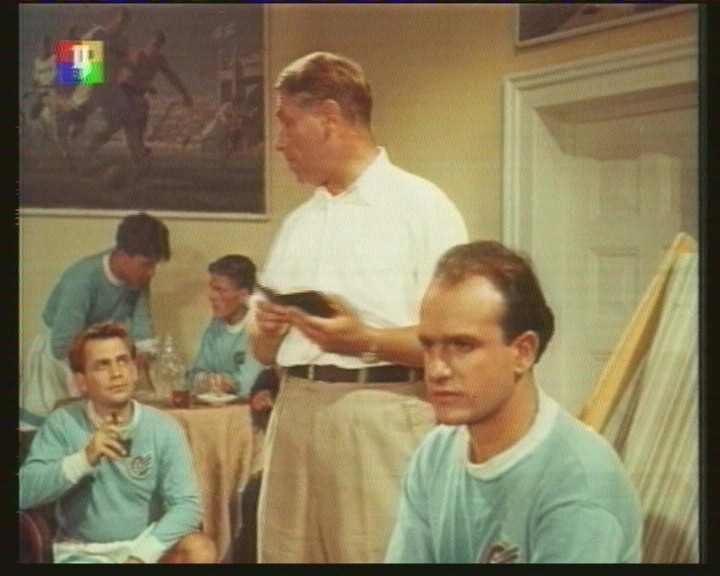

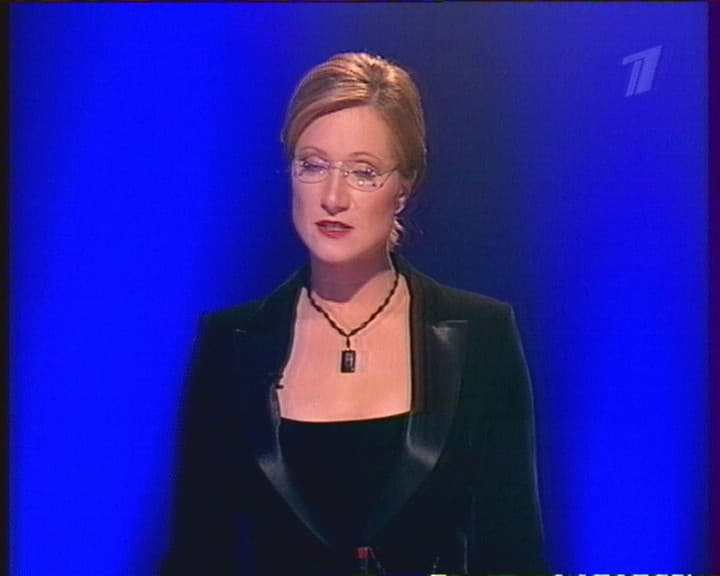

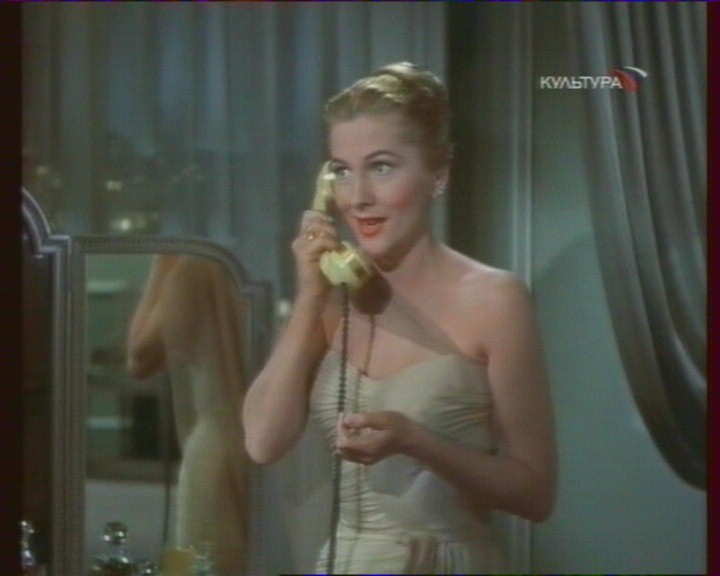

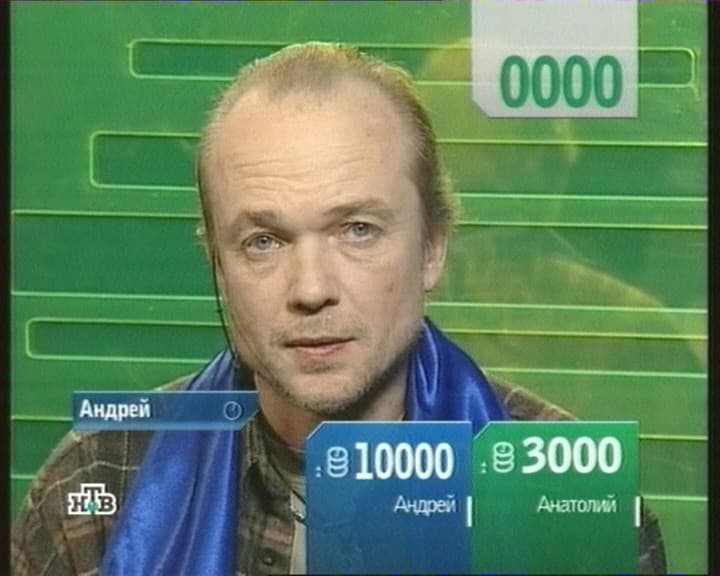

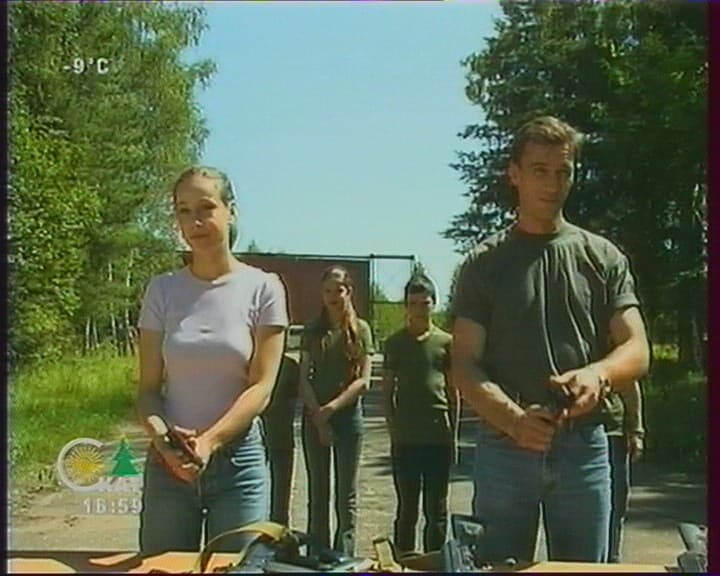

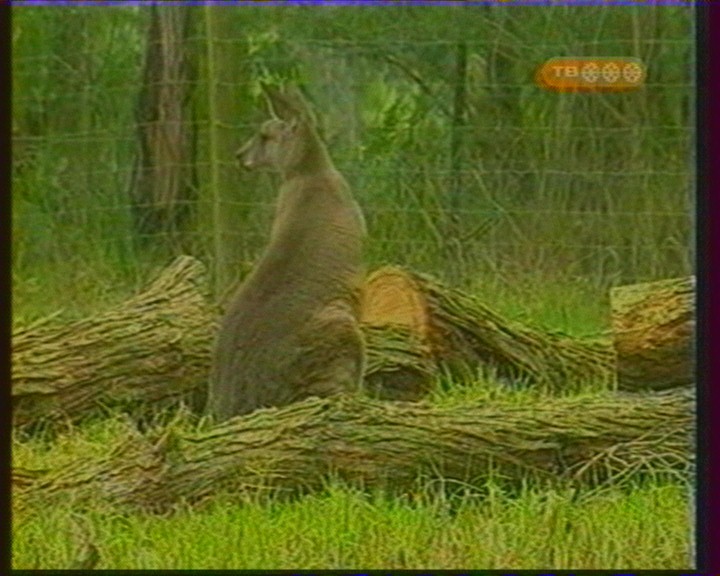

Благодаря использованию связки EM2820+SAA7113H в сочетании с селектором от Philips, PCTV USB2 демонстрирует хорошее качество изображения.

Качество звука можно охарактеризовать как неплохое.

Тюнеры с USB-контроллерами от EMPIA всегда отличались поддержкой работы с альтернативными приложениями, не стал исключением и наш сегодняшний подопечный.

В процессе тестирования помех и наводок замечено не было.

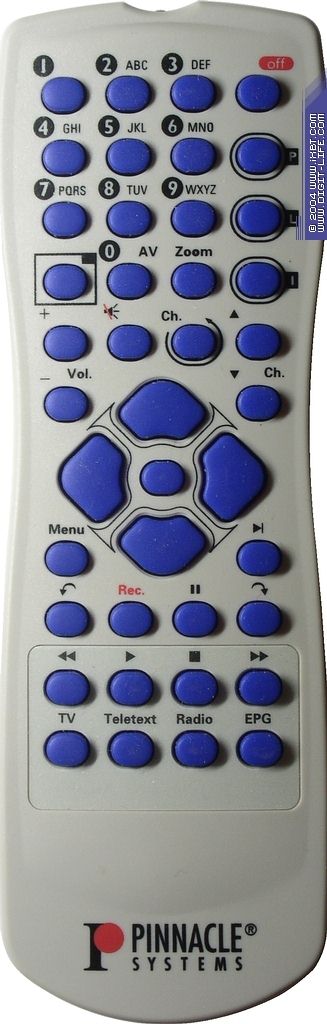

Пульт ДУ

В то время как большинство производителей тюнеров с интерфейсом USB 2.0 стремятся к минимизации всех необходимых для работы компонентов, PCTV USB2 комплектуется традиционным для Pinnacle Systems пультом ДУ. Существенные габариты и вес могут вызвать сложности при его транспортировке с мобильным устройством. Эргономика нареканий не вызывает. Питание от двух батареек типоразмера AA, входящих в комплект поставки.

Выводы

Если преимущества PCTV USB2 очевидны, то некоторые недостатки нельзя назвать типичными.

Плюсы

  • Отличное качество исполнения
  • Компактные габариты и небольшой вес
  • Хорошее качество изображения и звука
  • Отличная чувствительность
  • Хорошая экранировка
  • Передача звука по USB-кабелю
  • Отсутствие необходимости во внешнем питании
  • Timeshifting
  • Функции масштабирования изображения Cropping и Zoom
  • Многоканальный предварительный просмотр
  • Фильтр шумоподавления
  • Индивидуальная настройка частоты и стандарта цветности для каждого канала
  • Оригинальный дизайн

Минусы

  • Отсутствие поддержки декодирования стереозвука
  • Необходимость дополнительной платной активации для записи в формате MPEG2
  • Отсутствие поддержки сторонних кодеков
  • Отсутствие FM
  • Отсутствие возможности отключения/перехода в спящий режим после окончания записи

На данный момент Pinnacle PCTV USB2 занимает лидирующую позицию по качеству приема среди компактных тюнеров с интерфейсом USB 2.0. Разумеется, можно найти более достойных кандидатов по совокупности параметров, определяющих соотношение затраченных на покупку средств и получаемых возможностей, однако цену на продукцию таких компаний, как Pinnacle Systems, никогда нельзя было назвать доступной. Впрочем, потребители, ориентирующиеся на репутацию бренда, вряд ли, сочтут отмеченные выше недостатки существенными. Основным конкурентом на российском рынке по этому признаку является AVerTV USB 2.0, проигрывающий по качеству используемого селектора и требующий обязательного подключения дополнительного звукового кабеля.

Средняя текущая цена (количество предложений) Pinnacle USB2 в московской рознице: Н/Д(0)



Выражаем благодарность компании «Multimedia Club»
за предоставленный на тестирование тюнер





1 февраля 2005 Г.
