ЖК-монитор LG E2290V

Как с гордостью заявляет производитель, «монитор серии E90 удостоен награды CES Innovations Award в категории «Компьютерная периферия» за инновации на выставке CES 2011 в Лас-Вегасе». И, похоже, эта награда является вполне заслуженной.

Содержание:

Комплект поставки, технические характеристики и цена

Тип матрицыTN со светодиодной подсветкой
Диагональ54,6 см (21,5 дюйма)
Отношение сторон16:9
Разрешение1920×1080 пикселей
Шаг пикселей0,248 мм
Яркость250 кд/м²
Контрастностьдинамическая 10 000 000:1
Углы обзора176° (гор.) и 170° (верт.) до контраста 5:1
Время отклика2 мс (от серого к серому)
Количество отображаемых цветов16,7 млн.
Интерфейсы
  • Аудио/видеовход HDMI
  • Видеовход DVI-D (с HDCP)
  • Видеовход VGA
  • Выход на наушники (гнездо 3,5 мм миниджек)
Совместимые видеосигналыДо 1920×1080 пикселей при 60 Гц
Акустическая системаОтсутствует
Особенности
  • Регулировка подставки: наклон 5° вперед и 15° назад
  • Сенсорное управление
  • Разъем для замка Кенсингтона
Размеры (Ш×В×Г) 511,4×399,3×135 мм с подставкой,
Масса2,8 кг
Потребляемая мощность26 типично,
не более 1 Вт в режиме ожидания,
не более 0,5 Вт в выключенном состоянии
Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке)Н/Д(0)
Ссылка на сайт производителяwww.lg.com/ru/
Отчет MonInfo
Комплект поставки
  • Монитор
  • Кабельная крышка
  • Кабель питания
  • Внешний блок питания (100-240 В, 50/60 Гц на 19 В, 2,1 А постоянного тока)
  • Видеокабель VGA
  • Видеокабель DVI-D на DVI-D
  • Краткое руководство пользователя
  • CD-ROM с драйвером, ПО и руководствами пользователя
  • CD-ROM с ПО

Внешний вид

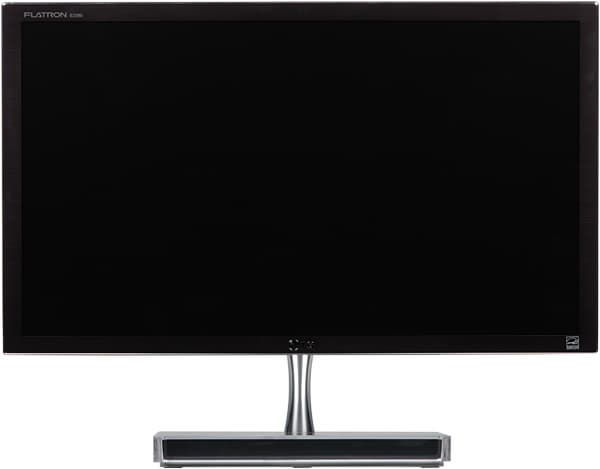

Кроме собственно внешнего вида монитор отличается разнообразием использованных материалов и типов покрытия. Узкая фронтальная рамка изготовлена из алюминиевого сплава с тонированной анодированной поверхностью, имеющей фактуру неполированного металла. Задняя панель изготовлена из пластика, покрытого хромом и, видимо, лаком с легким оттенком красного.

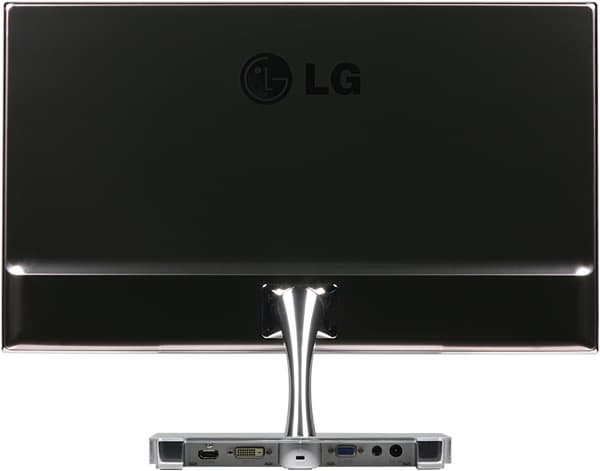

Rear

Блок экрана очень тонкий — в верхней части толщина составляет всего 8 мм, а в нижней доходит до 12 мм. Изящная стойка и шарнир отлиты из металлического сплава и покрыты хромом. Стойка жестко закреплена на основании, которое изготовлено из пластика с зеркально-гладким серебристым покрытием. Периметр основание имеет широкое обрамление из прозрачного пластика. Верхняя плоскость основания также прикрыта пластиной из прозрачного пластика, под который помещена декоративная подложка серебристого цвета с фактурой из мелких концентрических бороздок.

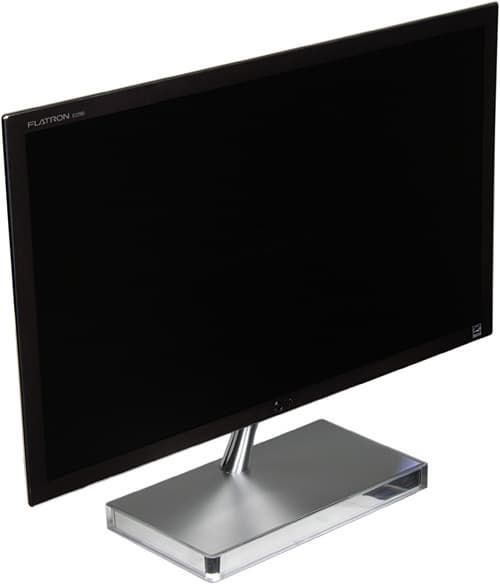

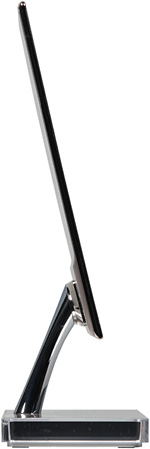

Side

В целом, сочетание материалов получилось очень удачным, как с эстетической точки зрения, так и с практической — при всей своей гламурности монитор не требует ежеминутной протирки, так как следы от пальцев, пыль и мелкие повреждения в глаза не бросаются. Поверхность матрицы черная и матовая. В ближнем правом углу основания находится значок кнопки питания. Кнопки управления расположены левее, почти по центру основания. Все кнопки сенсорные, видимо, емкостные. При включении монитора загорается индикатор питания в виде уголка (при работе светится неярко белым, а в режиме ожидания — неярко красным и не светится, когда монитор выключен) и четыре белых точечки, обозначающие местоположение сенсорных кнопок.

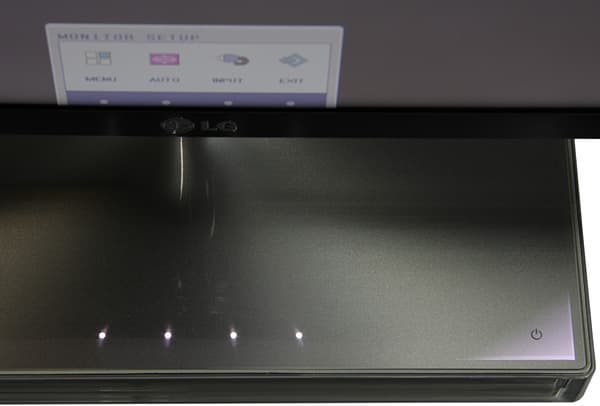

Buttons

Постоянную подсветку кнопок и индикатор питания можно отключить через меню установок. Разъем питания и интерфейсные разъемы расположены в глубокой нише в задней части основания и ориентированы назад. Подключаться к разъемам очень неудобно, но, как говорится, красота требует жертв. И без того достаточно скрытые разъемы можно прикрыть кабельной крышкой, входящей в комплект поставки.

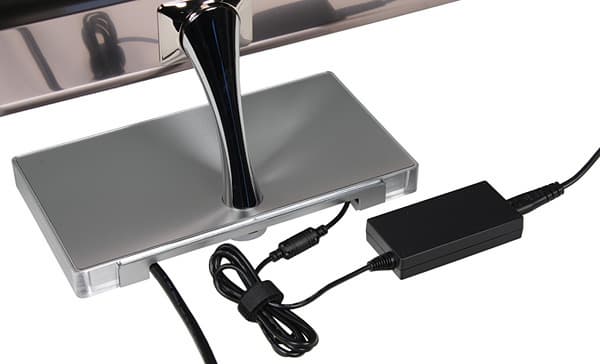

Rear

Монитор оснащен внешним блоком питания. Шарнир стойки позволяет немного наклонять блок экрана вперед и больше — назад.

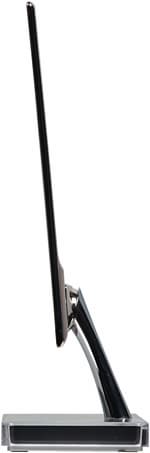

Side   Side

Ниже стойки на основании можно обнаружить разъем для замка Кенсингтона. Шесть резиновых ножек-таблеток надежно фиксируют монитор на столе, а относительно большая площадь основания обеспечивает монитору хорошую устойчивость. Так как основание плоское и горизонтальное, то занимаемая им площадь не полностью исключается из рабочей поверхности стола.

Коммутация

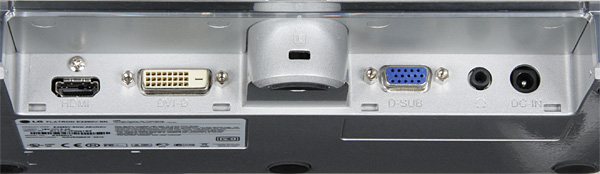

Connectors

Монитор оснащен тремя входами: HDMI, DVI-D и VGA. Если сигнал с текущего входа пропадает (в случае HDMI требуется физическое отключение), то монитор автоматически пытается переключиться на другой, а не находя сигнала, монитор переходит в ждущий режим. Вход DVI-D поддерживает HDCP, поэтому, воспользовавшись кабелем-переходником (или переходником и HDMI-кабелем), к этому входу можно подключать бытовой плеер с HDMI-выходом. При подключении по HDMI в меню можно принудительно указать яркостный диапазон (для цветоразностного сигнала). Вход HDMI способен принимать цифровые аудиосигналы (только стерео-PCM), которые выводятся после преобразования в аналоговый вид через гнездо миниджек 3,5 мм. К этому гнезду можно подключить внешнюю активную акустическую систему или наушники. Мощности выхода хватило, чтобы в 32-омных наушниках громкость была достаточной, но без запаса. Качество звука в наушниках очень хорошее, но в паузах слышно негромкое шипение.

Меню, локализация и управление

При первом прикосновении в область одной из кнопок их яркость увеличивается, и на экран выводится короткое меню (нерусифицированное).

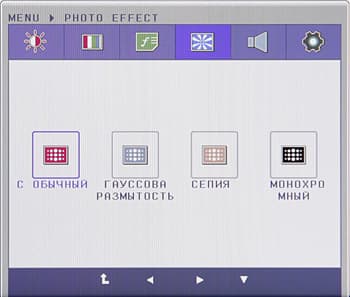

OSD

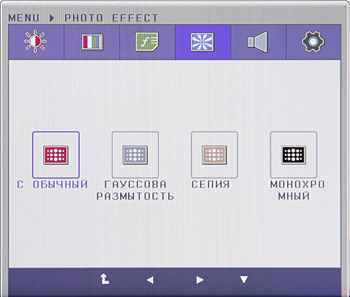

Выбрав одну из пиктограмм в этом меню, пользователь попадает в следующее или сразу запускает один из двух процессов — запуск автоматической подстройки под параметры VGA-сигнала или переключение входов. В мониторе есть негромкая пищалка — при включении, выключении, при входе в главное меню и в меню настроек, а также при выходе из этих меню проигрывается коротенькая мелодия. Навигация по меню относительно удобная, отчасти благодаря тому, что в поле зрения пользователя находятся и кнопки управления, и меню. При настройке изображения меню остается на экране, что немного мешает оценке вносимых изменений. Есть русская версия экранного меню.

OSD

Кириллический шрифт меню ровный и читаемый. Качество перевода на русский язык хорошее. В комплект поставки входят диски CD-ROM с ПО и PDF-файлами руководства пользователя, среди которых есть и русская версия.

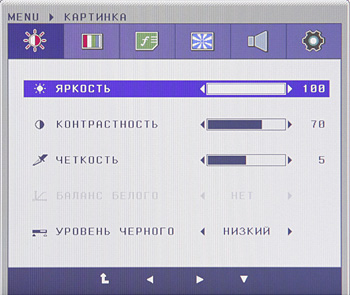

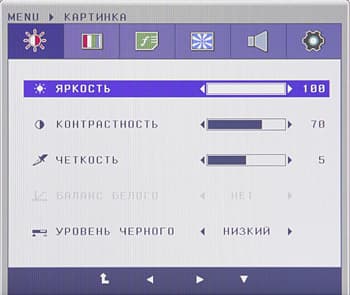

Присутствуют стандартные настройки КОНТРАСТНОСТЬ, ЯРКОСТЬ и ЧЕТКОСТЬ.

OSD

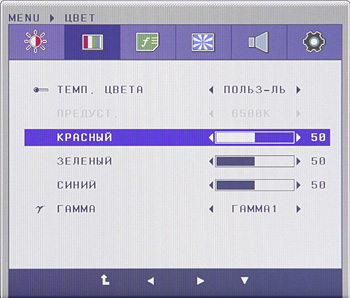

Цветовая температура устанавливается или выбором одного из нескольких предустановленных профилей или ручной регулировкой интенсивности трех цветов.

OSD

Также есть три профиля гамма-коррекции. Предустановленные сочетания настроек хранятся в нескольких нередактируемых профилях (страница F-ENGINE).

OSD

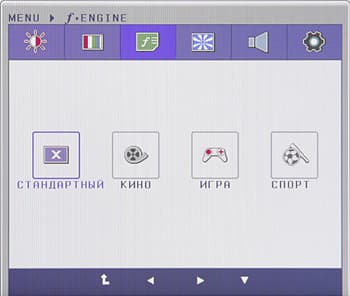

В большинстве профилей включена автоматическая подстройка яркости экрана в зависимости от средней яркости изображения. На странице PHOTO EFFECT можно выбрать один из трех специальных режимов вывода изображения.

OSD

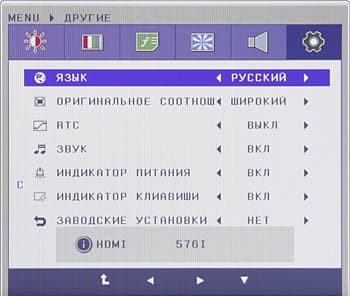

Режимов геометрической трансформации всего два: ШИРОКИЙ — принудительное растягивание картинки на всю площадь экрана (подходит для сигналов 16:9 и анаморфированных фильмов в формате 4:3); и ОБЫЧНЫЙ — увеличение до границ экрана с сохранением исходных пропорций, правда в этом режиме исходные пропорции считаются по пикселям, поэтому в случае стандартных сигналов PAL и NTSC пропорции будут немного искажаться. Доступность режимов определяется типом видеосигнала.

При VGA-подключении автоматическая подстройка под параметры VGA-сигнала выполняется быстро и правильно. Есть специальная функция, которая при VGA-подключении автоматически установит уровни черного и белого. Для этого нужно вывести на экран картинку, содержащую как черные, так и белые поля и включить функцию БАЛАНС БЕЛОГО. Как при VGA-, так и при DVI-D- и HDMI-подключении поддерживается разрешение до 1920×1080 пикселей включительно. Интерполяция низких разрешений к разрешению матрицы выполняется без артефактов. В режиме 1920 на 1080 пикселей яркостная и цветовая четкости максимально возможные, дополнительного подчеркивания контуров нет. По субъективным ощущениям цвета правильные и насыщенные. На взгляд белое и черное поля имеют очень хорошую равномерность. Все оттенки цветов синтезируются с помощью динамического смешения цветов (дизеринга).

Кинотеатральные режимы работы тестировались с использованием Blu-ray-плеера Sony BDP-S300 и HDMI-подключения. Монитор воспринимает сигналы 576i, 480i, 576p, 480p, 720p, 1080i и 1080p (чересстрочные выводятся по полям). Сигнал 1080p при 24 кадр/с принимается, но кадры в этом режиме выводятся не одномоментно, а с разверткой сверху вниз. Тонкие градации оттенков различаются как в светах, так и в тенях (неустранимый завал в тенях и в светах соответствует границе диапазона 16—235). Яркостная и цветовая четкости очень высокие и определяются только разрешением входного сигнала. В режиме 1080p картинка выводится 1:1 без какой-либо интерполяции. При масштабировании артефактов не появляется, даже выполняется частичное сглаживание контуров. Уровень черного достаточно низкий, засветка восприятию темных сцен не мешает. В общем, монитор отлично справился с показом фрагментов кино- и мультипликационных фильмов, содержащих как темные, так и яркие сцены.

Тестирование ЖК-матрицы

Оценка качества цветопередачи

Для оценки характера роста яркости на шкале серого мы измерили яркость 17 оттенков серого при различных значениях параметра ГАММА. На графике ниже приведены полученные гамма-кривые (в подписях число в скобках — это показатель аппроксимирующей степенной функции):

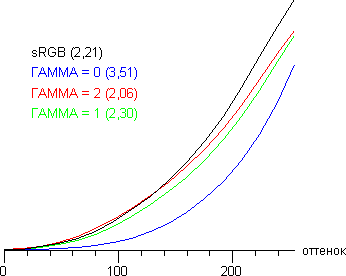

Gamma

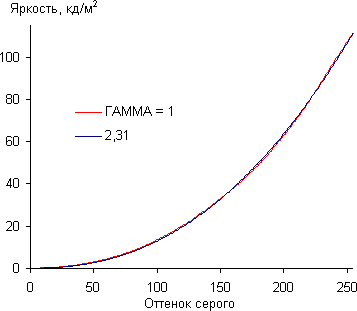

Реальная гамма-кривая ближе всего к стандартной при ГАММА = 1, поэтому далее мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) именно при этом значении. Заметим, что настройку КОНТРАСТНОСТЬ мы установили в 55, так как при превышении этого значения гамма-кривая имела заметный перегиб в светлой части. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

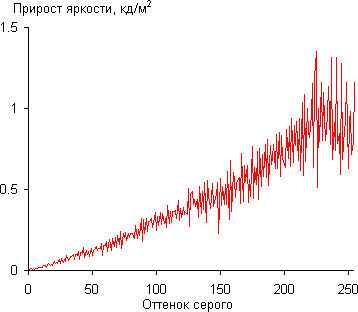

Gamma

Рост прироста яркости в целом равномерный, и каждый следующий оттенок значимо ярче предыдущего. Аппроксимация полученной гамма-кривой дала показатель 2,31, что немного отличается от стандартного значения 2,2, при этом аппроксимирующая степенная функция несильно отклоняется от реальной гамма-кривой:

Gamma

Для оценки качества цветопередачи мы использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.1.1).

Цветовой охват близок к sRGB:

Gamut

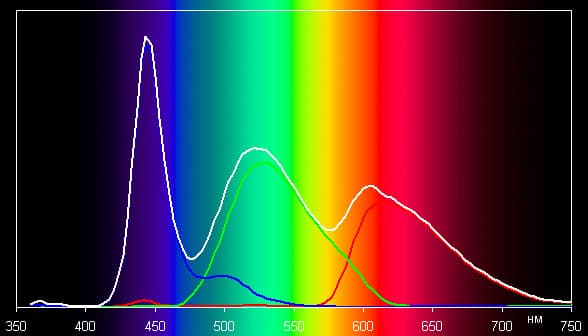

Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):

Spectrum

Такой спектр с тремя почти симметричными горбами по одному на каждый основной цвет характерен для мониторов, в которых используется светодиодная подсветка. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае профиля sRGB, профиля 6500 К и после ручной коррекции профиля 6500 К регулировкой усиления трех основных цветов:

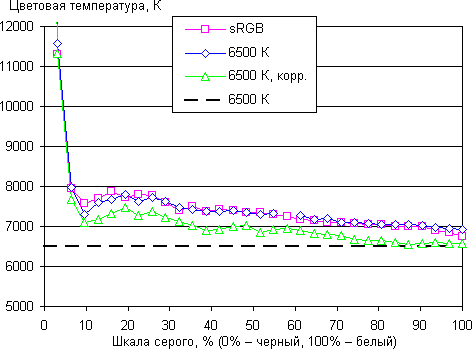

CT

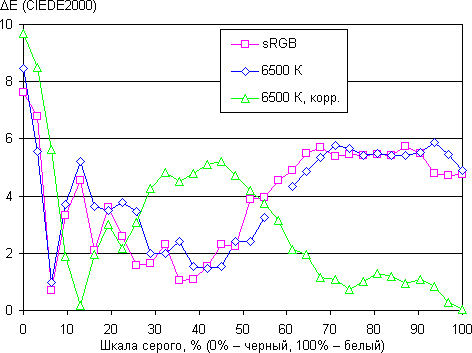

DE

Ручная коррекция немного улучшила цветопередачу, но некоторую вариацию оттенков на шкале серого не устранила.

Измерение равномерности черного и белого полей, яркости и энергопотребления

Измерение равномерности белого и черного полей проводилось на тестовом шаблоне в виде шахматного поля 4 на 4 клетки, при этом датчик последовательно размещался в центре каждой клетки и ее цвет менялся с черного на белый. Контрастность вычислялась, как отношение яркости полей в измеряемых точках.

ПараметрСреднееОтклонение от среднего
мин., %макс., %
Яркость черного поля0,29 кд/м²−14,112,4
Яркость белого поля240 кд/м²−11,59,6
Контрастность827:1−8,26,7

Тонкий корпус монитора очевидно не сказывается негативно: аппаратные измерения показали очень хорошую равномерность яркости белого и черного поля, а также контрастности.

При выборе некоторых профилей включается автоматическая подстройка яркости — на темных изображениях яркость уменьшается, а на светлых увеличивается. На черном поле во весь экран подсветка выключается совсем. Изменение яркости длится порядка 5 секунд как при ее уменьшении, так и при увеличении, поэтому особой пользы от этой функции нет.

Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02».

Значение настройки ЯРКОСТЬЯркость, кд/м²Потребление электроэнергии, Вт
10024922,8
50153,117,7
056,712,5

В режиме ожидания и в выключенном состоянии монитор потребляет 0,4 Вт.

При уменьшении параметра ЯРКОСТЬ меняется только яркость подсветки, т. е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении. На пониженной яркости мерцание ламп подсветки не видно, благодаря высокой частоте модуляции — 240 Гц.

Определение времени отклика и задержки вывода

Мы измерили времена отклика при переходах от черного к белому и между полутонами. В случае полутонов мы проводили три вида измерений: для фиксированного полутона (X) измеряли время отклика при переходе от черного до X, от X до белого, и для перехода между полутонами в окрестности X, отстоящими от X на фиксированное значение (мы выбрали его равным 10%, так как считаем 20% минимальной имеющей значение разницей между полутонами).

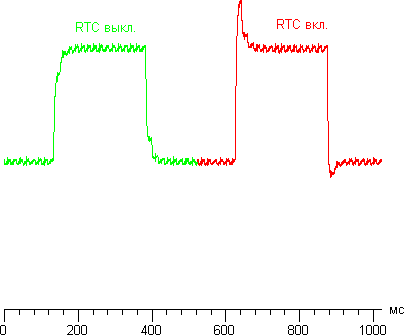

При КОНТРАСТНОСТЬ = 70 (максимальное значение, при котором еще различимы все оттенки в светах) время отклика при переходе черный-белый-черный равно 15,1 мс (13,1 мс вкл. + 2,0 мс выкл.). Переходы между полутонами происходят в среднем за 29,1 мс в сумме. При включении режима RTC матрица «ускоряется» и времена уменьшаются до 8,0 мс (6,0 вкл. + 2,0 выкл.) и 7,5 мс, соответственно. Для иллюстрации ниже приведен график полутонового перехода между оттенками 40% и 60% при выключенном и при включенном режиме RTC:

RTC

Характерные артефакты, вызванные разгоном, в глаза не бросаются.

Задержка вывода изображения зависит от типа подключения и (для цифрового подключения) от того, первичным или вторичным установлен тестируемый монитор.

ПодключениеЗадержка вывода, мс
VGA3,2
HDMI, первичный1,9
HDMI, вторичный4,8
DVI, первичный1,1
DVI, вторичный4,1

В любом случае задержка пренебрежимо мала.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном и горизонтальном направлениях. Диагональное направление в случае TN-матриц не представляет особого интереса, поэтому этот тест мы пропустили.

В вертикальной плоскостиВ горизонтальной плоскости
В вертикальной плоскости


В горизонтальной плоскости


Контрастность
Контрастность

Уменьшение яркости на 50% от максимального значения:

НаправлениеУгол, градусы
Вертикальное30/−30
Горизонтальное42/−42

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. При отклонении вниз темные оттенки инвертируются, при отклонении вверх инвертируются светлые. Контрастность в диапазоне углов ±82° — выше значения 10:1 для отклонения как по вертикали, так и по горизонтали.

Для количественной характеристики изменения цветопередачи при отклонении взгляда от перпендикуляра к экрану мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего полей во весь экран. Так как свойства TN-матрицы фактически симметричны относительно вертикальной оси, то для экономии времени измерение цветового сдвига выполнялось только при отклонении вверх, вниз и вправо. Измерения проводились в диапазоне углов от 0 (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в отклонение ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:

Color ShiftColor Shift

Color Shift

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3. Из графиков следует, что при отклонении нарушается баланс белого, а синий цвет меняет оттенок.

Выводы

Если не обращать внимания на дизайн (что сделать очень сложно), то по качеству изображения монитор является типичным современным представителем с матрицей TN. В целом же, по совокупности свойств монитор допустимо отнести к универсальным, пригодным для выполнения типичной офисной работы, непрофессиональной работы с графикой, для просмотра кино и для игр.

Достоинства:

  • Стильный дизайн
  • Три видеовхода
  • Отличная равномерность подсветки
  • Режим с оптимальным разгоном и низкая задержка вывода
  • Яркость регулируется в широком диапазоне без ущерба для качества изображения
  • Русифицированное меню

Недостатки:

  • Значимых нет

Мы считаем, что монитор LG E2290V заслуживает награду за уникальный дизайн.

Original Design - награда за уникальный дизайн модели




16 февраля 2011 Г.
