Антон Зайцев
Компьютерные TV-тюнеры производства тайваньской Leadtek Research Inc регулярно появляются в нашей лаборатории, компания имеет долгую и успешную историю их наличия в своём ассортименте. Появление новых аппаратных решений обязывает производителей, что называется, держать ушки на макушке, обновляя свои продуктовые линейки. В недавно рассмотренной нами замене WinFast DTV2000 H в виде WinFast DTV2000 H Plus можно заметить довольно оригинальный подход к наименованию новых моделей: несмотря на заметные отличия в дизайне, название отличается только добавлением «плюса». Точно такой же принцип используется в предмете этой статьи, WinFast DTV Dongle H Plus, как можно догадаться, призванном заменить «обычный» WinFast DTV Dongle H.
Комплект поставки
В очередной раз обновился внешний вид коробки. Сохранен фирменный снежно-белый фон, но условные графические элементы сменила фотография девушки на фоне дерева. Она сидит в позе лотоса с поднятыми руками, видимо, выражая таким образом радость от использования изображённого рядом тюнера. Прозрачной вставки, имеющейся у коробки WinFast DTV Dongle H, не наблюдается.

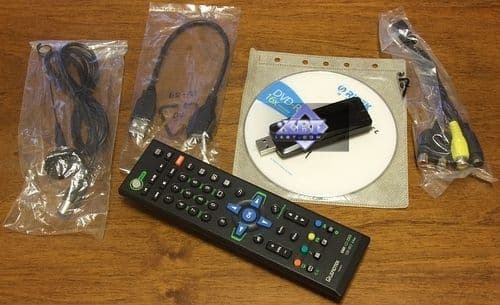

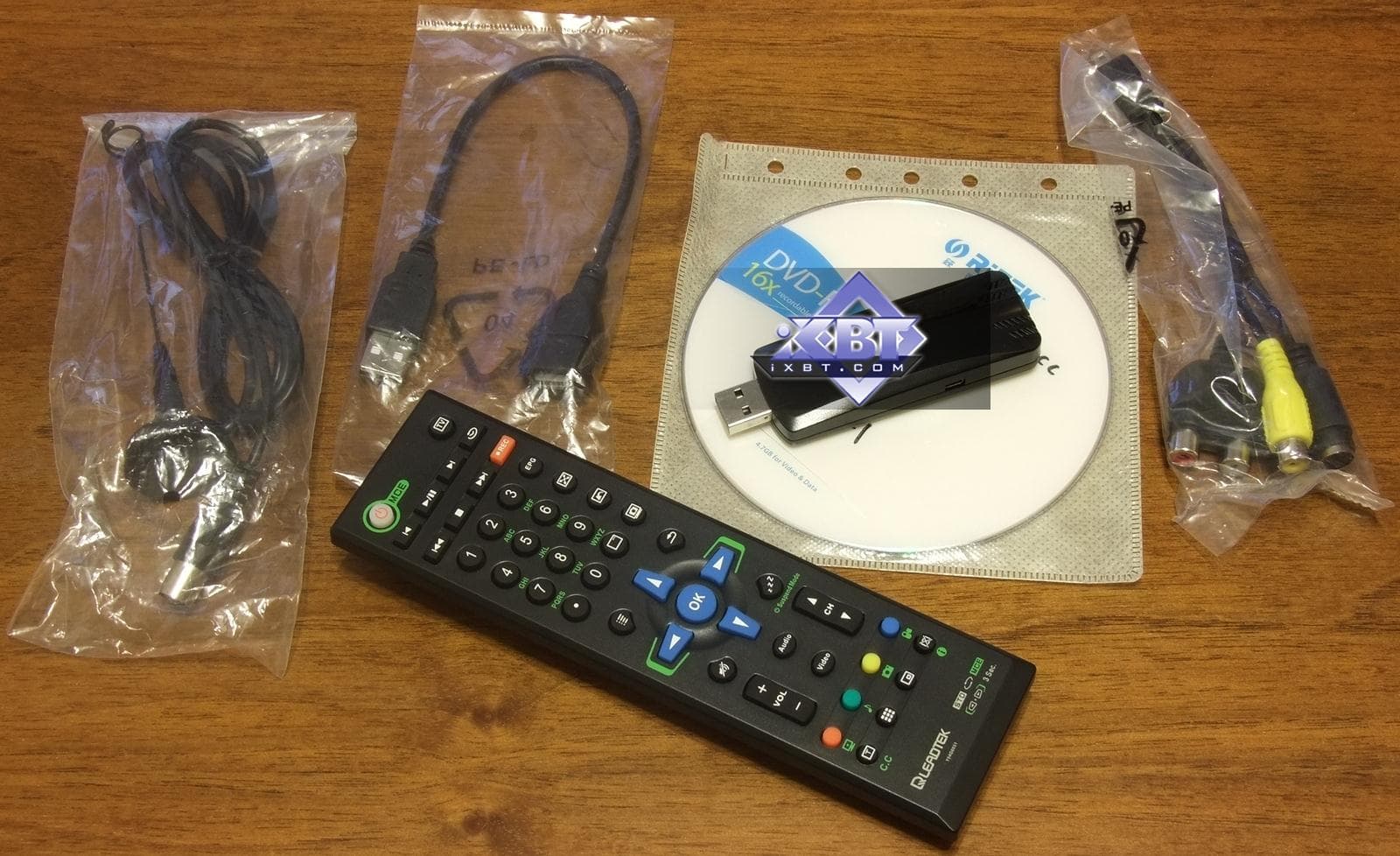

Комплект поставки составляют:
- тюнер;
- пульт ДУ;
- портативная антенна DVB-T;
- интерфейсный удлинительный кабель;
- переходник для подключения внешних источников (S-Video + RCA видео + 2 RCA аудио);
- переходник для подключения антенны с разъёмом IEC;
- руководство по установке тюнера;
- CD с драйверами и программным обеспечением.
В комплектации розничных экземпляров заявлена портативная (?) FM-антенна, в пакете с тестовым образцом таковая отсутствовала.
Дополнительного ПО в тестовой комплектации не обнаружилось, страница модели на официальной сайте об этом также умалчивает.
Конструкция и спецификации

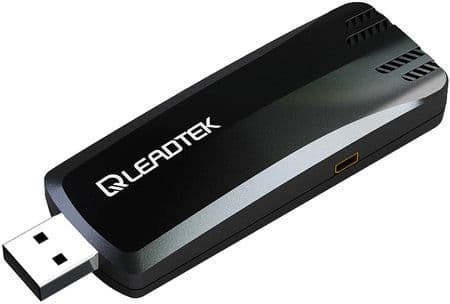

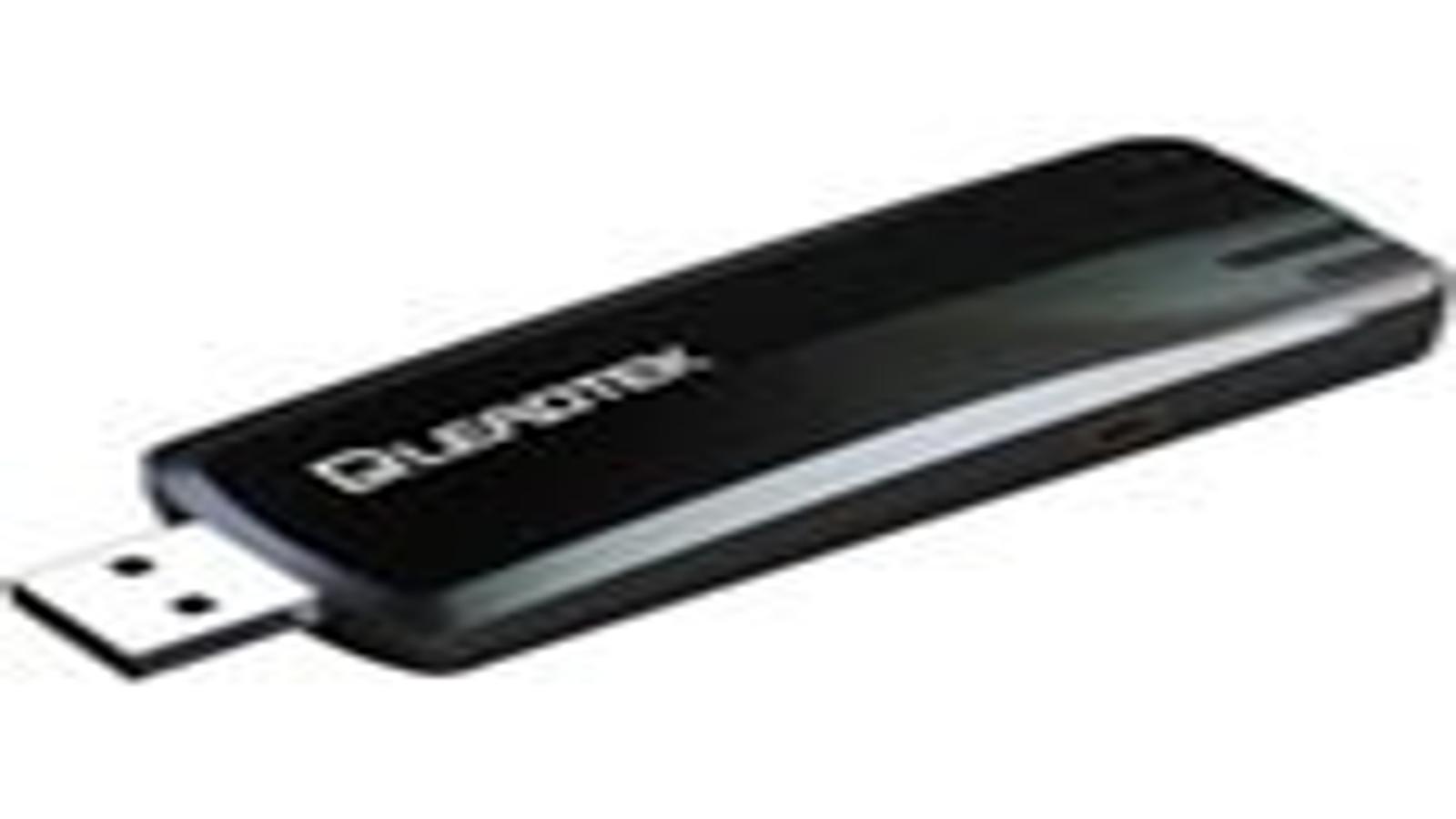

Изобрести велосипед в дизайне компактных TV-тюнеров с интерфейсом USB трудно, WinFast DTV Dongle H Plus не является исключением, напоминая флэш-накопитель. Тюнер представляет собой классический параллелепипед с закруглёнными торцами, скруглённой верхней стороной, разъёмом для подключения внешних источников сигнала на боковой панели и вентиляционными отверстиями в районе утопленного в корпус антенного IEC-разъёма. Интерфейсный разъём должен быть прикрыт защитной крышкой, не доставшейся нашему образцу. Материал корпуса — радующий любителей детективов глянцевый пластик, склонный к сохранению в веках отпечатков пальцев владельца.
Впрочем, рыночные экземпляры будут иметь один отсутствующий в нашем случае элемент внешнего вида — надпись «LEADTEK» на корпусе, выполненную крупными белыми буквами.

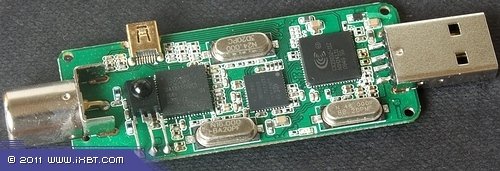

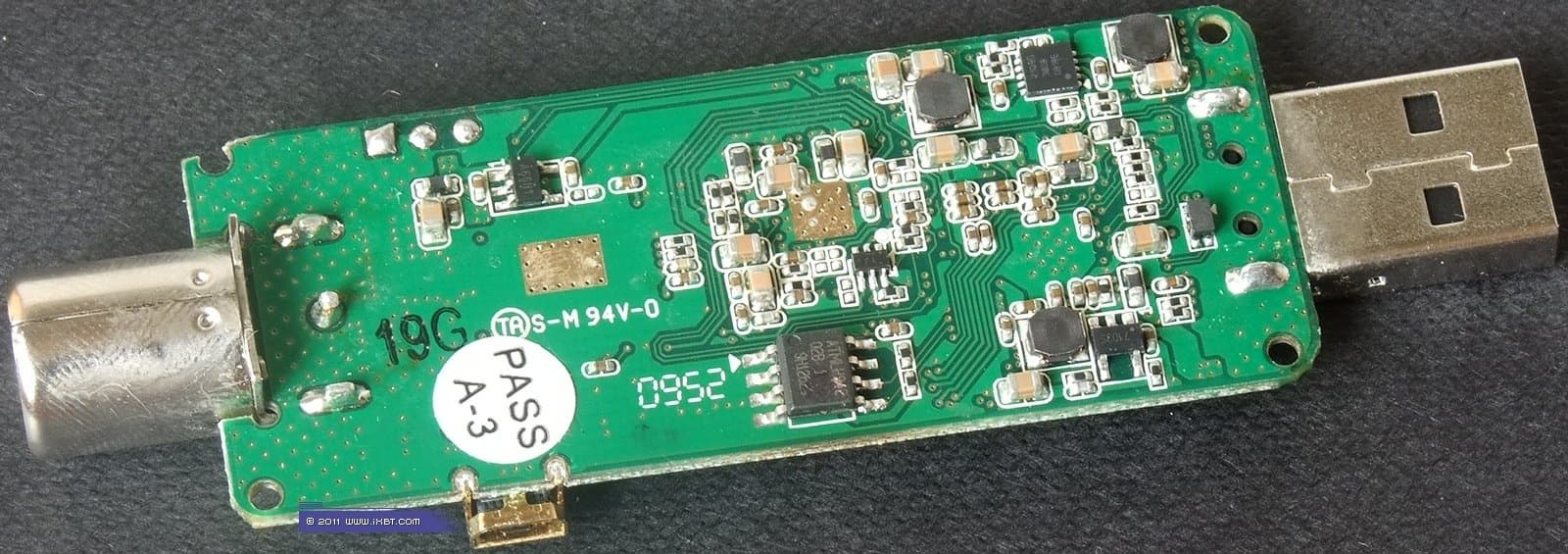

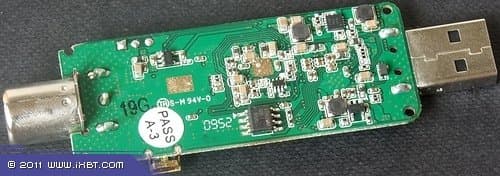

Разводка платы вызывает стойкое ощущение дежавю.

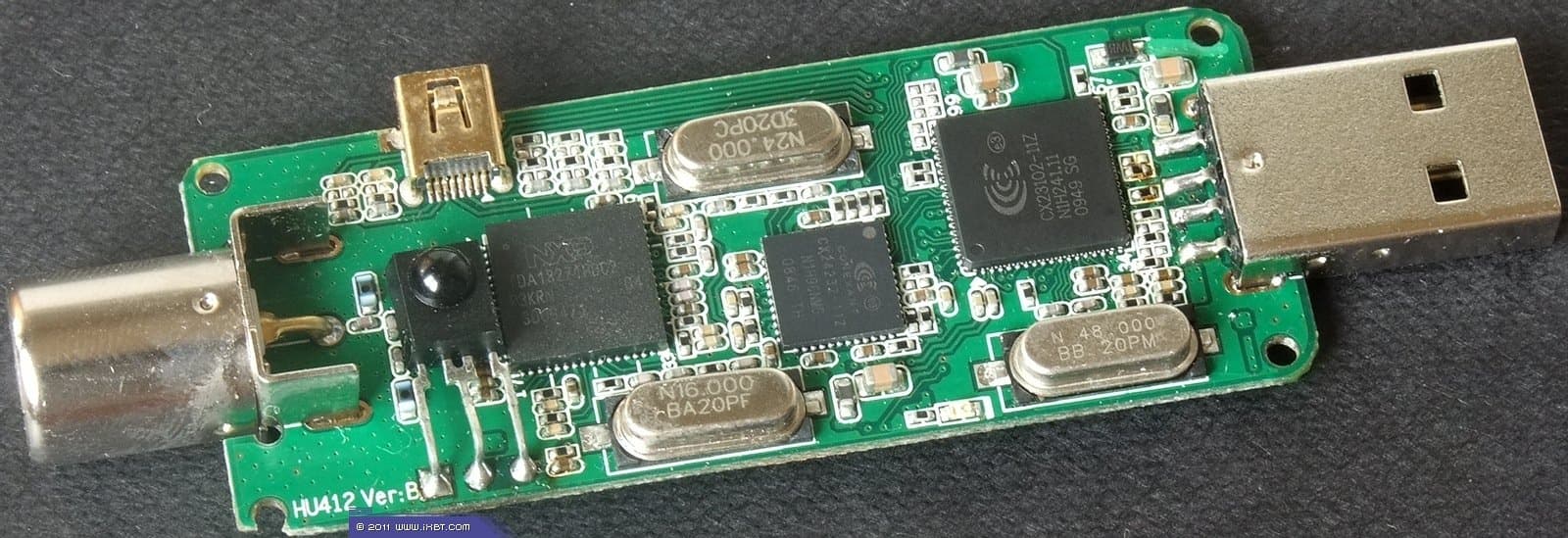

Верхняя сторона подозрительно напоминает внутренности KWorld USB Hybrid TV Stick Pro (UB-424D). Сложно однозначно сказать, что является причиной такого сходства, следование рекомендациям эталонного дизайна от Conexant Systems, Inc. (кодовое имя Polaris) или неисповедимые пути OEM/ODM-производства, но схожесть маркировок на плате (HU410 у тюнера KWorld и HU412 у тюнера Leadtek) свидетельствует в пользу второго варианта. Ничего удивительного или компрометирующего в этом нет, перед нами обычная для компьютерной индустрии картина.
Из вышеизложенного следуют и одинаковые с KWorld USB Hybrid TV Stick Pro основные микросхемы, ВЧ-блок TDA18271HDС2 от NXP Semiconductors (бывшее подразделение Philips, сначала выделенное в самостоятельную компанию, а в феврале 2010 года приобретенное Trident Microsystems, Inc.), 10-разрядный декодер последнего поколения с поддержкой декодирования всех стандартов стереозвука и встроенными ИК- и USB-контроллерами CX23102-11Z производства Conexant Systems, Inc. и COFDM(Coded Orthogonal Frequency Division Multiplexing)-демодулятор Conexant CX24232-11Z.
Таким образом, как и KWorld USB Hybrid TV Stick Pro, WinFast DTV Dongle H Plus является прямым конкурентом AVerTV Hybrid Volar HD (H830).
Возможности WinFast DTV Dongle H Plus:
- поддержка всех аналоговых (NTSC/PAL/SECAM) стандартов с декодированием стереозвука;
- полная поддержка антенного и кабельного диапазонов;
- декодирование стереозвука стандартов EIAJ/NICAM/A2/FM;
- поддержка цифрового вещания в формате DVB-T (MPEG-2 и H.264) со звуком AC3;
- запись транспортного потока в цифровом режиме;
- электронная программа передач (EPG);
- FM-стерео;
- поддержка сторонних кодеков при записи;
- режим отложенного просмотра Time-Shifting;
- многооконные режимы Picture-In-Picture (PIP), POP, PAP с одновременным просмотром двух каналов при передаче их на одной частоте (только в цифровом режиме);
- многооконные режимы воспроизведения записанных файлов;
- поддержка прямой записи на DVD/SVCD/VCD;
- трансляция по сети;
- планировщик записи;
- поддержка Windows XP/Vista/Windows 7 (32- и 64-разрядных версий).
Конфигурация тестового компьютера
- Процессор Intel Core i7-950
- Системная плата Gigabyte X58A-UD3R (rev. 1.0)
- Оперативная память 16 ГБ (4×4096 DDR3 Samsung M378B5273DH0-CH9)
- Видеокарта NVIDIA GeForce GTX 580
- Звуковая карта Creative Sound Blaster X-Fi Titanium PCIe
- Жесткий диск 2 ТБ Seagate Barracuda LP (ST32000542AS)
- Жесткий диск 1 ТБ Seagate Barracuda 7200.12 (ST31000542AS)
- Жесткий диск 1 ТБ Seagate Barracuda 7200.12 (ST31000542AS)
- Жесткий диск 1 ТБ WD Caviar Blue (10EALX)
- Жесткий диск 1 ТБ Hitachi (HDT721010SLA360)
- DVD ReWriter ASUS DRW-24B1ST
- DVD ReWriter Optiarc AD-7173A
- Блок питания Chieftec BPS-950C
- Операционные системы Windows XP Professional (SP3) RUS и Windows 7 Ultimate x64 RUS
Список эфирных каналов при тестировании
| Название | Канал | Частота | Уровень сигнала | Стандарт |
| СТС | 1 | 49,75 МГц | 79,5 дБ (мкВ) | SECAM D/K |
| Первый | 3 | 77,25 МГц | 82,3 дБ (мкВ) | SECAM D/K |
| RenTV | 6 | 175,75 МГц | 68,0 дБ (мкВ) | SECAM D/K |
| Скат ТНТ | 7 | 183,25 МГц | 85,4 дБ (мкВ) | SECAM D/K |
| РТР | 9 | 199,25 МГц | 87,2 дБ (мкВ) | SECAM D/K |
| Домашний | 11 | 215,25 МГц | 56,5 дБ (мкВ) | SECAM D/K |
| НТВ | 21 | 471,25 МГц | 59,5 дБ (мкВ) | SECAM D/K |
| 5 канал | 23 | 487,25 МГц | 62,5 дБ (мкВ) | SECAM D/K |
| Культура | 25 | 503,25 МГц | 76,7 дБ (мкВ) | SECAM D/K |
| ДТВ | 27 | 519,25 МГц | 66,2 дБ (мкВ) | SECAM D/K |
| МузТВ | 35 | 583,25 МГц | 63,2 дБ (мкВ) | SECAM D/K |
| ТВ3 | 37 | 599,25 МГц | 62,2 дБ (мкВ) | SECAM D/K |
| ТВЦ | 47 | 679,25 МГц | 59,2 дБ (мкВ) | SECAM D/K |
| Спорт | 50 | 703,25 МГц | 63,0 дБ (мкВ) | SECAM D/K |
Подключение
Интерфейсный и антенный разъёмы стандартны, проблем с подключением тюнера к компьютеру и антенны к тюнеру возникнуть не должно. Общий для TV- и FM-режимов антенный разъём является особенностью этого класса устройств, установка отдельного разъёма неоправданно усложняет конструкцию и увеличивает габариты.
Для захвата с внешних источников используется переходник, входящий в комплект поставки (напомним, что разъём для его подключения находится в боковой части устройства). Несмотря на поддержку компонентного сигнала в CX2310x (до 480i), как и у конкурирующих моделей, такое подключение не реализовано.
Настройка
При тестировании использовались драйвер 6.113.713.713 и программа WinFast PVR 2 версии 2.0.3.39, включающая в себя WinFast FM версии 10.0.1.6.

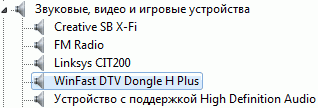

После установки в разделе Звуковые, видео и игровые устройства появляется устройство, честно называющее себя WinFast DTV Dongle H Plus,
а в системном трее — иконка программы WinFast Wizard, отвечающей за работу планировщика и пульта ДУ.

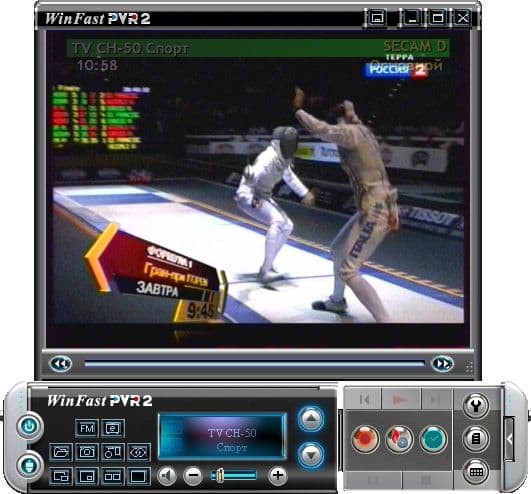

Программа WinFast PVR 2 удачно совмещает приятно выглядящий интерфейс (предусмотрены 3 разных варианта оформления) с хорошей эргономикой. Этому способствуют подбор сочетаний используемых цветов, анимированные кнопки оптимального размера, наличие специальной кнопки для отключения рамки видеоокна (frameless mode), всплывающей панели в полноэкранном режиме и т. д. Несмотря на отсутствие некоторых тонких настроек, традиционно востребованных опытными российскими пользователями, работа с программой оставляет приятное впечатление.
Локализация интерфейса проведена грамотно, в последних версиях решена давняя проблема с кодировкой некоторых символов в списке стран. По умолчанию программа запускается в цифровом режиме, что может создать определённые неудобства в случае отсутствия такового. Переключить режим можно кнопкой на панели управления или посредством меню по правой кнопке мыши.
В который уже раз пожелаем производителю изменить приоритет с цифрового на аналоговый хотя бы для регионов с малым распространением DVB-T, которым является Российская Федерация.

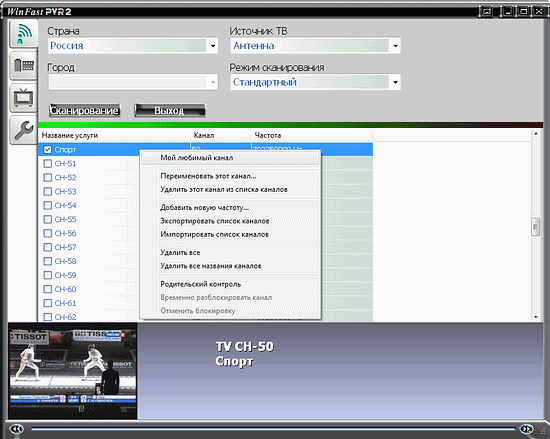

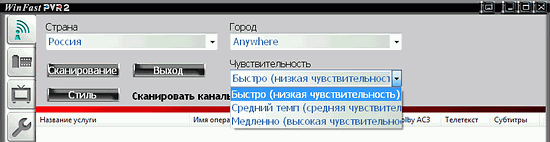

В списке стран для сканирования цифровых каналов наличествует Россия.
Возможен ручной выбор полосы пропускания, одного из трех режимов чувствительности и кодировки.
Программа поддерживает отображение логотипа канала, добавление частоты, а также экспорт/импорт пользовательских списков.

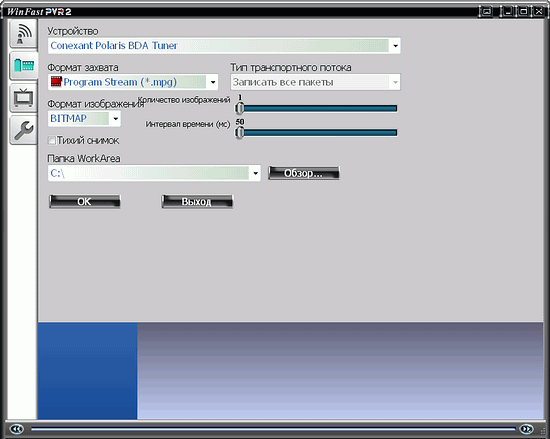

Возможна запись как программного потока (Program Stream), так и содержащего дополнительную информацию транспортного (Transport Stream) с выбором захвата всех пакетов или только одной программы.

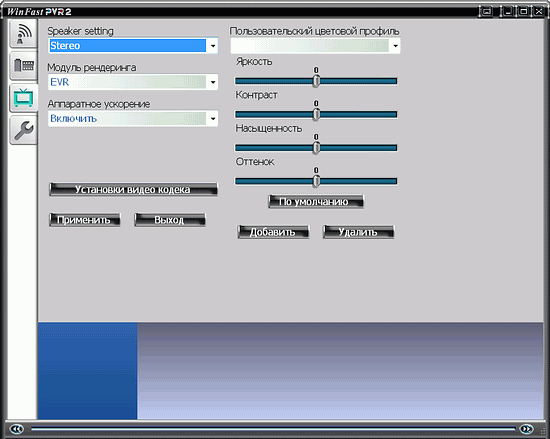

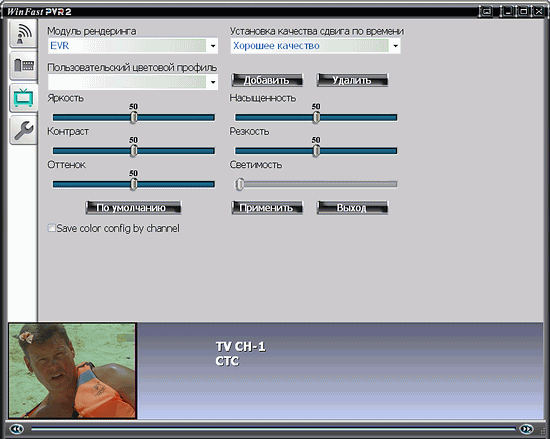

Настройки изображения представлены выбором видеорендерера, включением/отключением аппаратного ускорения и управлением яркостью, контрастом, насыщенностью и оттенком.

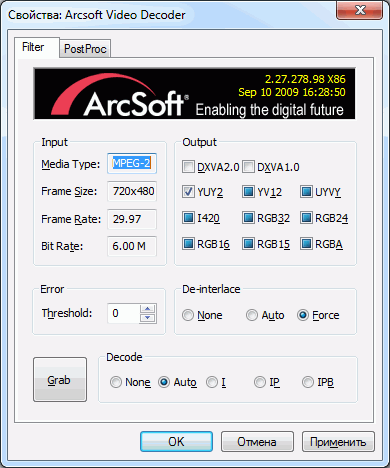

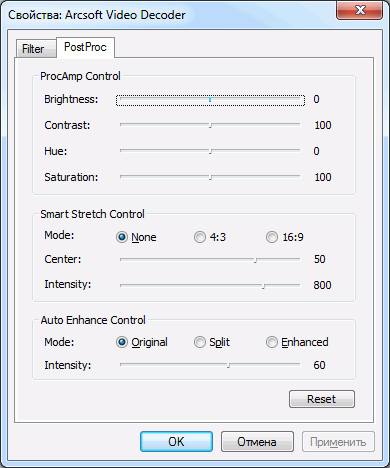

Для программного декодирования используется кодек ArcSoft с поддержкой H.264, реализован доступ к основным настройкам.
Место выбора стороннего декодера, доступного в предыдущих версиях WinFast PVR 2, заняла настройка акустической системы.

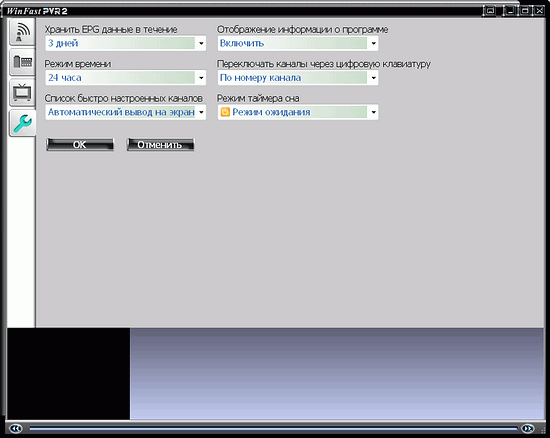

Последний раздел содержит настройки EPG, времени (12/24-часовой режим), включение/отключение OSD, режим переключения каналов (по номеру канала, по номеру в списке), вывод списка каналов (автоматически или вручную) и опции таймера сна (выключение компьютера/перевод в ждущий режим).
Кроме поиска аналоговых каналов по списку с выбором антенного/кабельного диапазона и по частоте (адаптированное сканирование), поддерживаются экспорт/импорт списка, ручной ввод частоты, список избранных и блокировка нежелательных для просмотра каналов паролем (родительский контроль).
Несмотря на отсутствие в явном виде установки системы цветности и стандарта звука для каждого канала, эту настройку возможно осуществить при помощи нажатий кнопок H и A на клавиатуре (меню настроек для этого открывать не обязательно) с последующим сохранением результата.

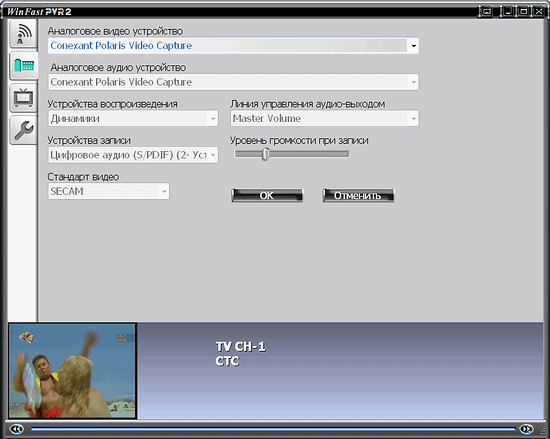

В разделе звуковых настроек предусмотрен раздельный выбор устройств для воспроизведения и для записи, что позволяет избежать проблем с интегрированными аудиокодеками. В нашем случае используется передача звука посредством интерфейса, в силу чего дополнительные настройки недоступны.
Вкладка видеонастроек предоставляет доступ к стандартным регулировкам яркости, цветности, насыщенности, контраста и чёткости (в последних версиях появилось сохранение параметров для каждого канала индивидуально) с возможностью создания собственных профилей. Здесь же находятся выбор видеорендера и предустановленных параметров потока MPEG-2 при работе функции отложенного просмотра (переведённой как «сдвиг по времени») Time-Shifting, отличающихся разрешением (720×576, 640×288 и 384×288).
При программной записи в MPEG-1/2 штатным кодеком доступна тонкая настройка параметров вплоть до выбора прогрессивного/чересстрочного режима и минимальных/максимальных значений при записи с переменным битрейтом.
Поддерживается запись сторонними кодеками, установленными в системе, с доступом к их дополнительным настройкам. Возможно создание пользовательских профилей.

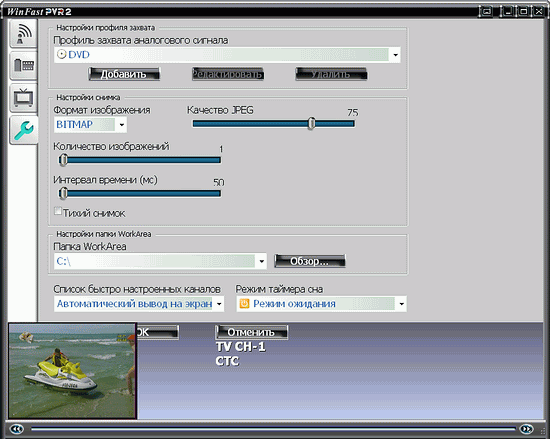

Захват кадров (как одного, так и серии с настраиваемым интервалом и количеством) осуществляется в форматах BMP, JPEG, PNG и TIFF. Возможность предварительного просмотра захваченных кадров отсутствует. Опция «Список быстро настроенных каналов» заслуживает подробного описания. В отличие от производителей, реализующих быстрый доступ к списку каналов через контекстное меню, вызываемое по правой кнопки мыши, Leadtek использует другой подход — список становится доступен либо при наведении курсора на верхнюю часть панели WinFast PVR 2, либо при нажатии левой кнопки мыши в том же месте.
Дополнительные возможности

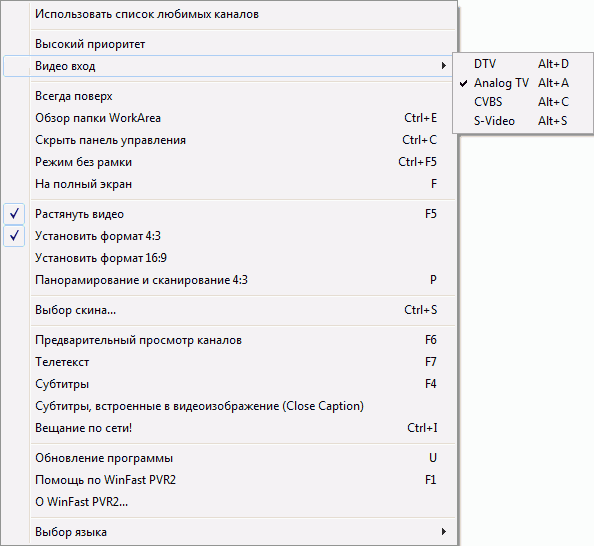

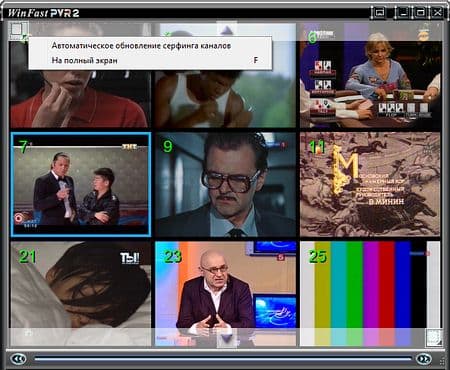

Посредством контекстного меню доступны такие опции, как установка высокого приоритета (позволяет решить возможные проблемы при использовании на слабых конфигурациях), масштабирование изображения (растяжение на полный экран, 4:3, 16:9, панорамирование и сканирование 4:3) и активация многоканального предварительного просмотра, при котором количество каналов в матрице регулируется в реальном времени изменением размеров видеоокна.
В цифровом режиме поддерживается просмотр второго канала в дополнение к основному при передаче его на той же частоте в трёх вариантах — внутри основного видеоокна PiP (Picture-in-Picture), в отдельном окне PoP (Picture-On-Picture) и в оригинальном режиме PaP (Picture-And-Picture), при котором окно делится на две половины, а общий ползунок управляет уровнем громкости в одном окне относительно второго.
В аналоговом режиме второй канал заменяется воспроизводимыми файлами.

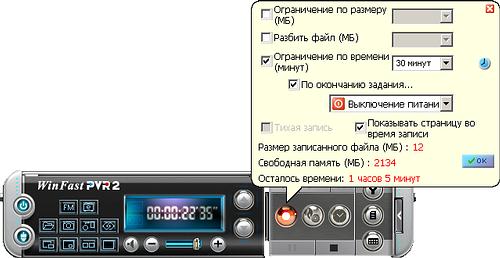

При нажатии правой кнопки мыши на иконке записи можно вызвать всплывающее окно с настройками ограничения по времени и по размеру. Здесь же можно задать выключение/переход в энергосберегающий режим после окончания записи.
При использовании отложенного просмотра для остановки воспроизведения служит отдельная кнопка на панели, не отключающая режим Time-Shifting полностью. Такой подход удобен тем, что страхует от случайного выхода из этого режима. Любопытной особенностью является возможность перемотки буферного файла на 1x, 2x, 4x, 8x, 16x, 32x.

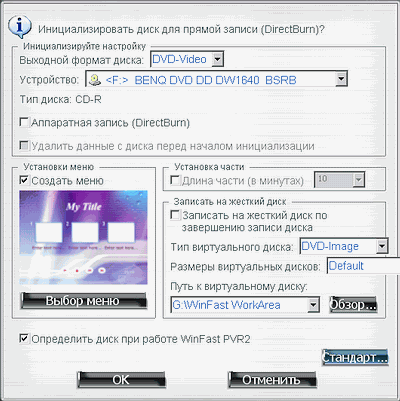

Программа поддерживает непосредственную запись на оптические носители с формированием полноценного меню либо создание образа диска (!).
При наличии нескольких тюнеров от Leadtek вне зависимости от их типов, поддерживается фирменная технология M.V.P. (Multiple-Video-Processing), суть которой заключается в том, что при повторном запуске приложения при работе с одним устройством запущенная копия начинает работать со вторым без какой-либо дополнительной настройки. При выходе из программы сохраняются параметры последней активной копии. В случае использования двух цифровых/гибридных тюнеров следует учитывать повышенную загрузку центрального процессора на программное декодирование.

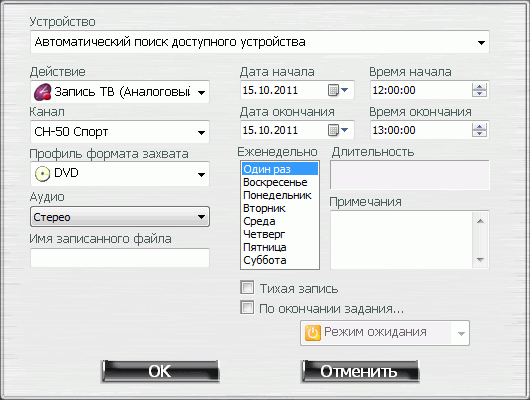

Планировщик поддерживает режим фоновой записи. После окончания запланированного задания возможны отключение компьютера и переход в ждущий режим. Если в системе установлено несколько тюнеров, программа может автоматически выбрать оптимальное устройство для выполнения задачи.

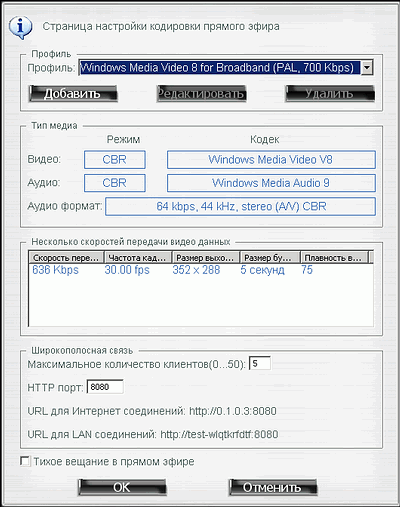

Реализовано вещание в сеть, ранее являющееся уникальной особенностью альтернативных программ и штатного ПО на их базе.
Поддержка Windosw Vista и Windows 7 привела к появлению гаджета для боковой панели, дублирующего интерфейс программы.

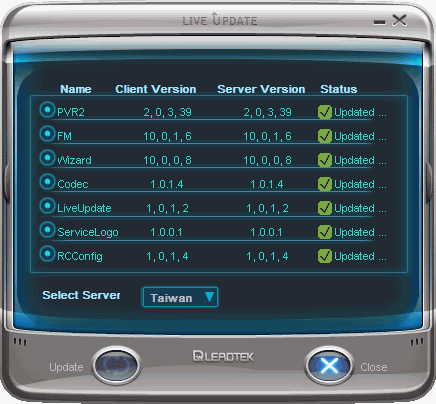

Появился модуль автоматического обновления, позволяющий осуществлять эту операцию без утомительных манипуляций с сайтом производителя (в нашем случае доступные через него версии имели меньшие номера, нежели в разделе загрузки на сайте, поэтому при возникающих проблемах рекомендуем искать обновления в первую очередь там).
Качество

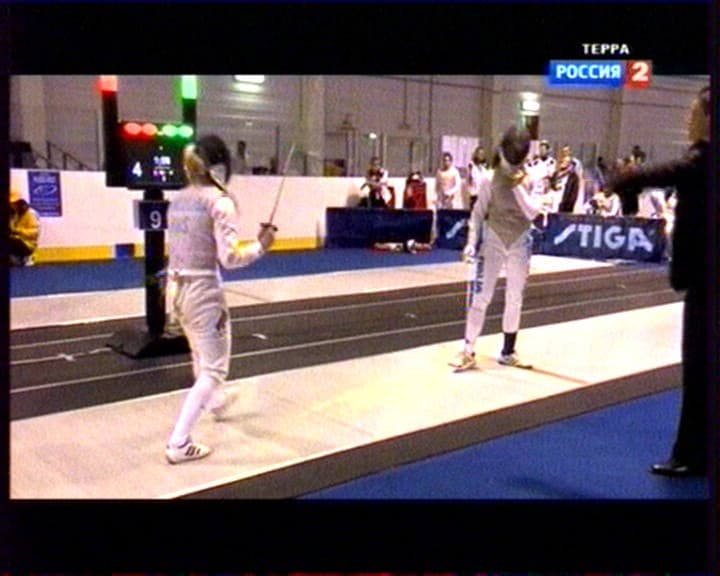

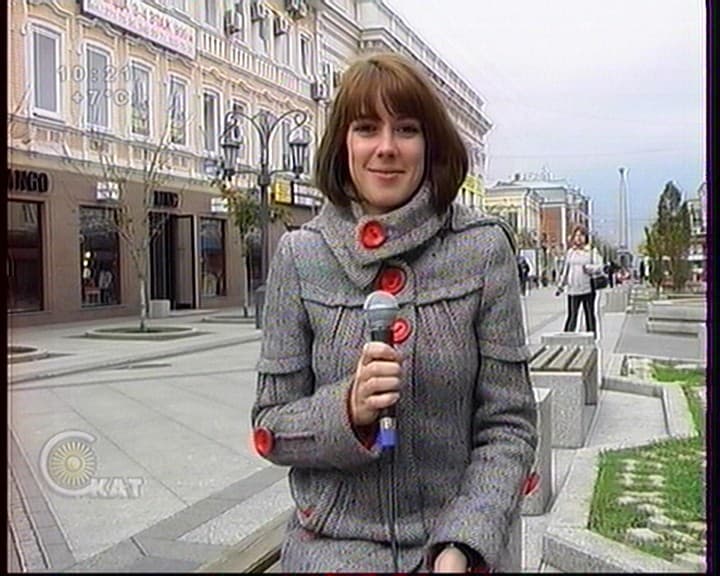

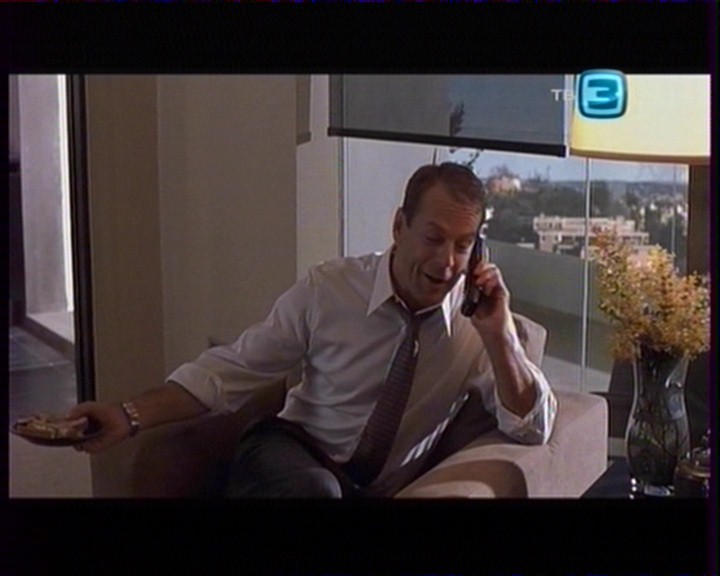

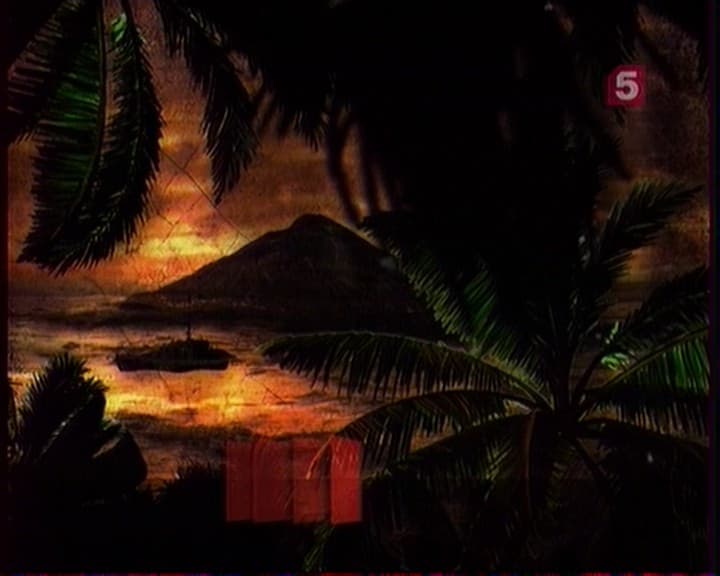

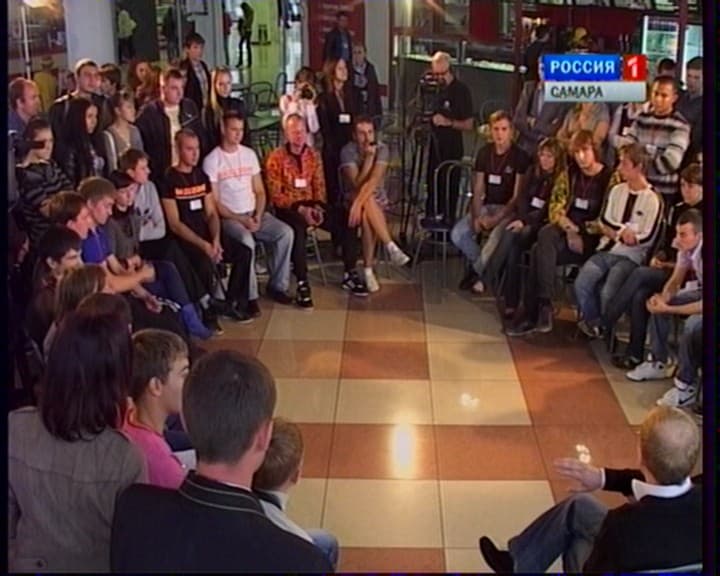

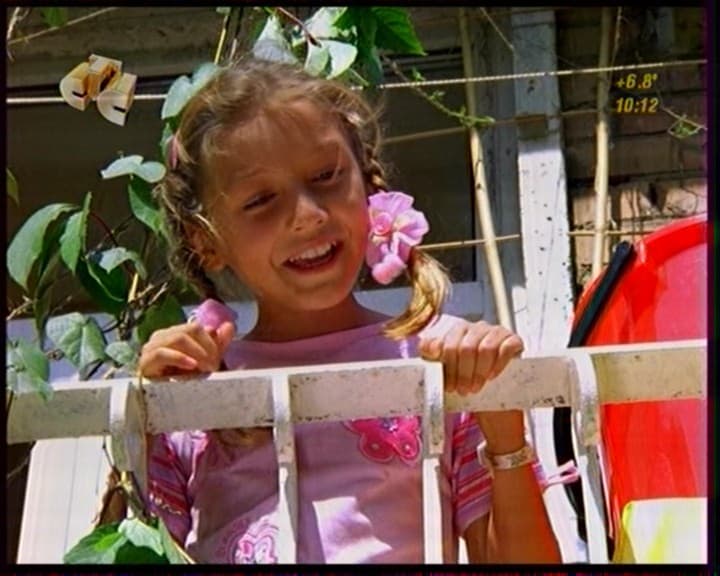

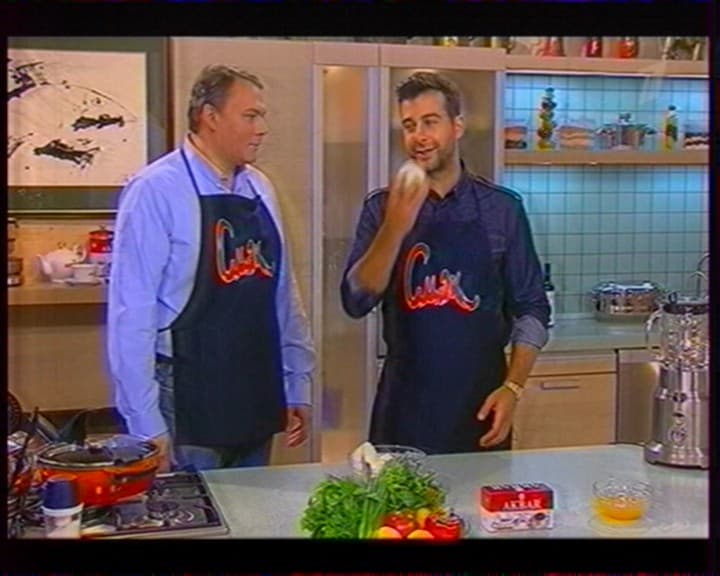

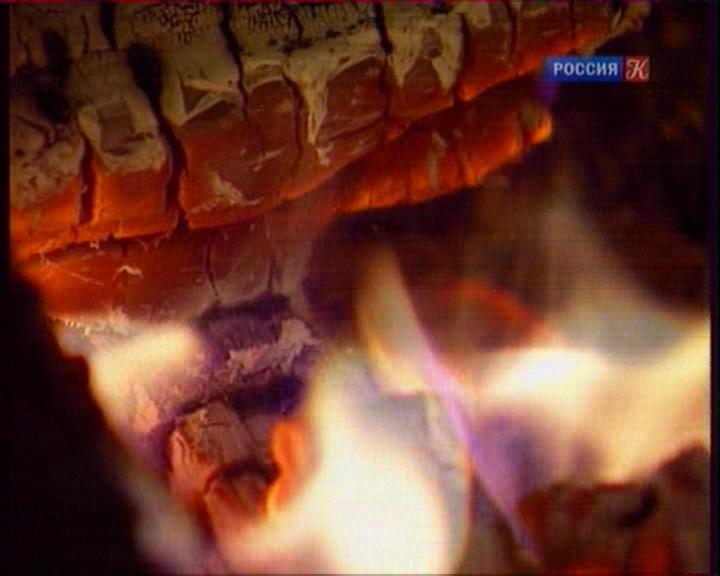

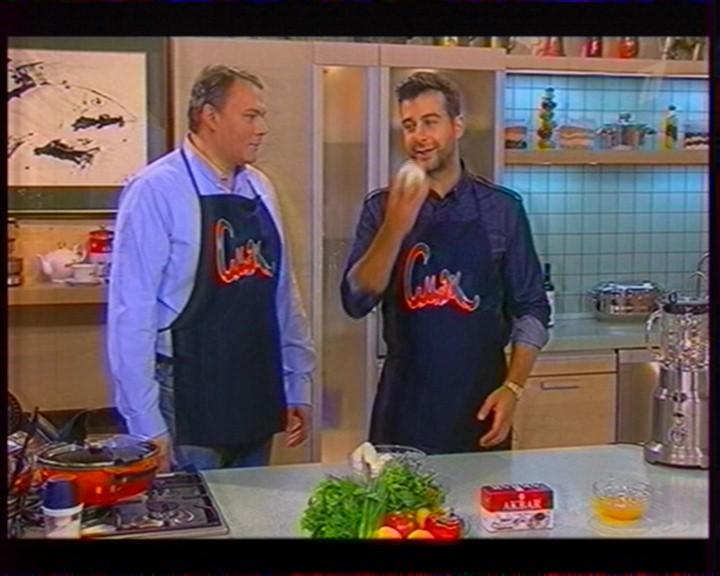

Качество изображения при работе с DVB-T определяется провайдером и может изменяться в диапазоне от низких разрешений с небольшим битрейтом до HDTV.
WinFast DTV Dongle H Plus обеспечивает хорошее качество приёма, тюнер уступает по этому параметру KWorld USB Hybrid TV Stick Pro и AVerTV Hybrid Volar HD, но в условиях соответствующего стандартам сигнала причин для нареканий возникнуть не должно. Более подробная оценка традиционно появится в очередном материале нашего сравнительного цикла.

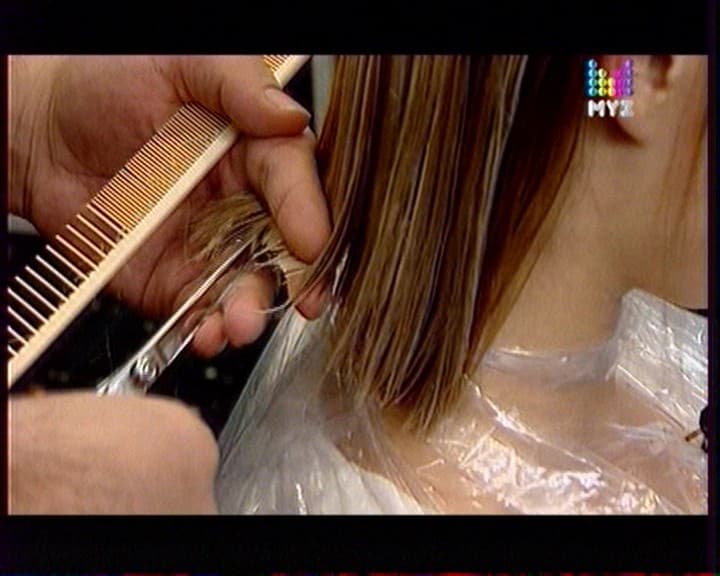

Используемый метод деинтерлейсинга снижает чёткость, в остальном качество изображения является традиционно хорошим для тюнеров на базе декодеров последних серий.
Какие-либо настройки шумоподавления в штатной программе отсутствуют. В последних версиях устранено отсутствие масштабирования (overscan), избавляющего от краевых дефектов изображения, наблюдаемых в предыдущих версиях WinFast PVR 2 во время записи/отложенного просмотра (при использовании EVR масштабирование не работает).
CX23102 поддерживает автоматическое определение стандарта цветности, в используемом при тестировании драйвере оно реализовано, проблем с работой замечено не было.

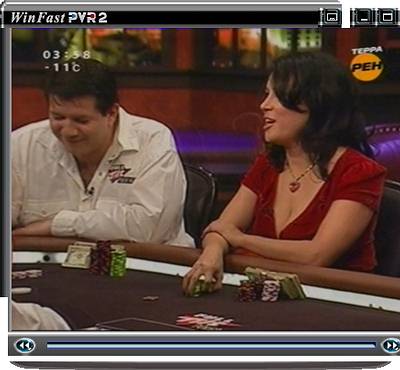

В Windows 7 (в Windows XP эффект не проявляется) во время тестирования несколько раз возникали проблемы с отрисовкой интерфейса, описанные ранее.
К существенным недостаткам отнести эту особенность работы программы сложно, возникает она по большей части при активном манипулировании размерами окна, что больше характерно для тестового использования, а не для повседневной работы, но снова напомним производителю о том, что имеет смысл обратить внимание на эту недоработку.
FM-тюнер

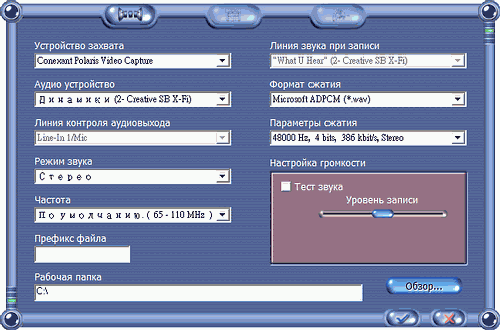

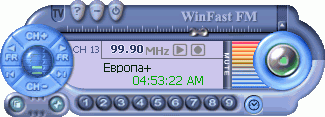

Для работы в FM-режиме предназначено отдельное приложение WinFast FM. Язык интерфейса программы зависит от региональных настроек системы, тогда как в WinFast PVR 2 в явном виде меняется в настройках.
Передача звука по USB не позволяет выбрать линию микшера при записи, однако выбора устройства воспроизведения это ограничение не касается.
Кроме записи в MP3 с системным ограничением в 22 кГц 56 Кбит/с (в Windows XP обходится заменой стандартного кодека от Microsoft на полную версию Fraunhofer MPEG Layer-3 codec), поддерживаются форматы WMA (до 44 кГц 128 кбит/сек), Microsoft ADPCM и появившийся в последних версиях AAC с битрейтом до 256 Кбит/с, способный компенсировать отсутствие MP3-кодека в Windows Vista/Windows 7.
Поддерживается отложенное прослушивание Time-Shifting, буферный файл сохраняется в формате AAC.

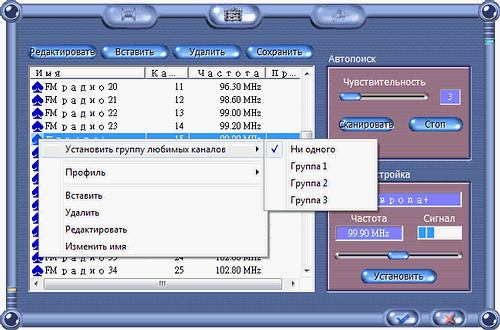

Автоматический поиск обеспечил хороший результат. Предусмотрено ручное добавление станций и редактирование названий и частот. Качество приёма радиостанций на штатную антенну выше среднего.
Программа поддерживает 3 пользовательских списка.

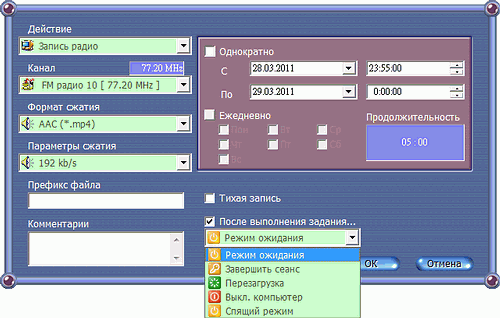

Отдельный планировщик WinFast FM также поддерживает отключение компьютера и переход в энергосберегающие режимы после выполнения задания. Есть режим включения FM-радио в запланированное время без записи.
Качество звука находится на хорошем уровне (скачать 20-секундный фрагмент, AAC, 477 КБ).
Пульт ДУ

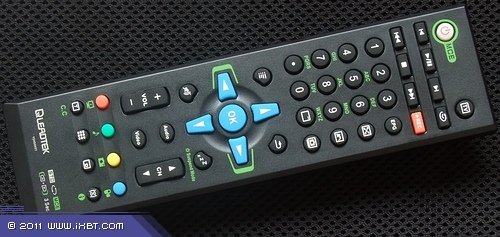

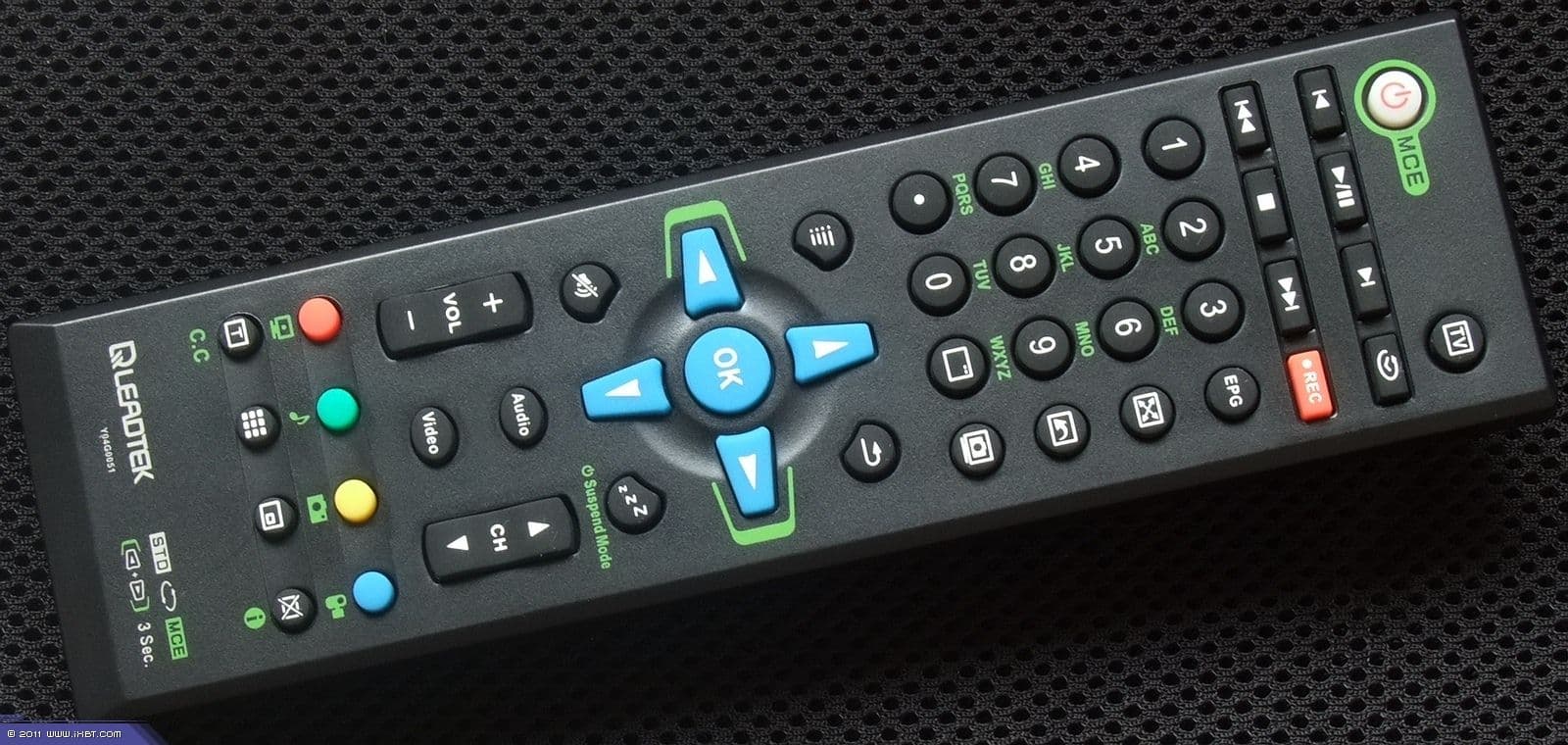

В настоящее время тюнеры Leadtek оснащаются 49-кнопочным пультом с поддержкой управления Windows Media Center.

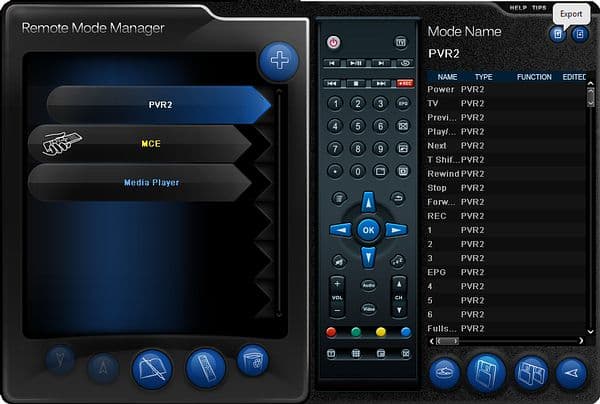

Последние версии штатного ПО имеют мощный редактор профилей для работы ПДУ с любыми программами Remote Mode Manager, представляющий собой, пожалуй, наиболее универсальное решение среди аналогов на момент тестирования.
Отметим оригинальную реализацию переключения между режимами управления штатным ПО, Windows Media Center и другими программами. Для этого используется одновременное нажатие и удержание в течение 3 секунд левой и правой курсорных кнопок.
Во время тестирования обнаружилась та же проблема при переключении режимов в 64-разрядной Windows 7, что и у WinFast DTV2000 H Plus. Судя по радикальным отличиям в элементной базе, проблема программная, заключается она в необходимости перезапуска WinFast Wizard (WFWIZ.exe) для смены режима. Попытки воспроизвести ситуацию на стороне сотрудников компании на момент выхода обзора, к сожалению, успехом не увенчались, причины возникновения по-прежнему неизвестны. Проблема носит локальный характер, вероятность столкнуться с этим у обычных пользователей невелика, тем не менее нельзя не упомянуть о её существовании.
Выводы
Плюсы
- низкое энергопотребление;
- хорошее качество изображения и звука;
- поддержка всех существующих стандартов изображения и звука как в аналоговом, так и в цифровом режиме;
- поддержка декодирования стереозвука в аналоговом режиме;
- режим отложенного просмотра и прослушивания Time-Shifting;
- полная поддержка сторонних кодеков при записи;
- индивидуальная настройка системы цветности и параметров изображения для каждого канала;
- многоканальный предварительный просмотр;
- многооконные режимы;
- поддержка прямой записи на DVD/SVCD/VCD с возможностью создания образов;
- технология M.V.P. при наличии ещё одного тюнера от Leadtek;
- оригинальный дизайн штатного ПО с поддержкой нескольких вариантов интерфейса;
- возможность отключения компьютера после завершения записи;
- поддержка Windows Windows XP/Vista/Windows 7 (32- и 64-разрядных версий);
- гаджет для боковой панели Windows Vista/Windows 7;
- управление сторонними программами (включая Windows Media Center) при помощи комплектного пульта ДУ.
Минусы
- повышенные требования к качеству аналогового сигнала по сравнению с конкурирующими моделями;
- отсутствие шумоподавления в штатном ПО;
- отсутствие возможности работы с источниками компонентного сигнала;
- возможные проблемы с переключением режимов пульта ДУ на некоторых конфигурациях.
В отличие от WinFast DTV2000 H Plus, WinFast DTV Dongle H Plus не отличается от предшественника заметным улучшением качества приёма. Тем не менее обновление компактного гибридного тюнера с интерфейсом USB также следует признать удачным, замена аппаратной части на более современную позволила уменьшить размеры, снизить энергопотребление и реализовать автоматическое определение стандарта цветности. Кроме того, появился захват с внешних источников, отсутствовавший у WinFast DTV Dongle H, а традиционно демократичная для тюнеров Leadtek Research цена (рекомендованная розничная цена модели составляет 1299 рублей) и некоторые возможности штатного ПО, отсутствующие у конкурентов, позволяют существенно снизить значимость отмеченных недостатков.
