TV- и FM-тюнер Kworld Xpert TV-PVR USB2.0 — доступное решение с FM-радио

В этом обзоре мы продолжаем знакомство с продукцией тайваньской фирмы Kworld Computer Co., Ltd., не так давно официально заявившей о своем присутствии на российском рынке. Мы уже рассматривали тюнеры Xpert TV-PVR 883 и Studio TV Terminator с интерфейсом PCI, а также устройство видеозахвата Xpert DVD MAKER USB 2.0, подключаемое к USB 2.0.

Широкое распространение USB 2.0 и появление недорогих контроллеров, позволяющих передавать видеопоток с хорошим качеством, вывело из полуобморочного состояния рынок TV-тюнеров с интерфейсом USB. Не остались в стороне и инженеры Kworld Computer Co., представившие на суд пользователей свой вариант.

Комплект поставки

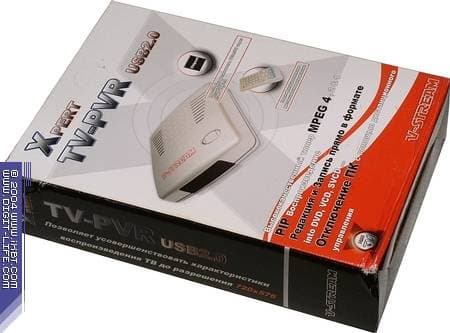

Коробка с традиционным для компании вертикальным оформлением русифицирована. Местами перевод не на шутку озадачивает. Непросто догадаться, что под «Чередованием», видимо, понимается режим «Картинка-в-картинке».

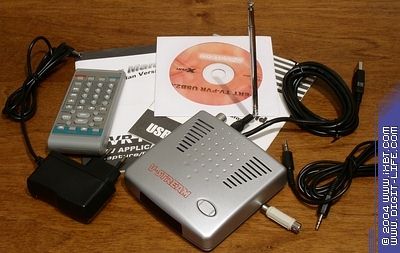

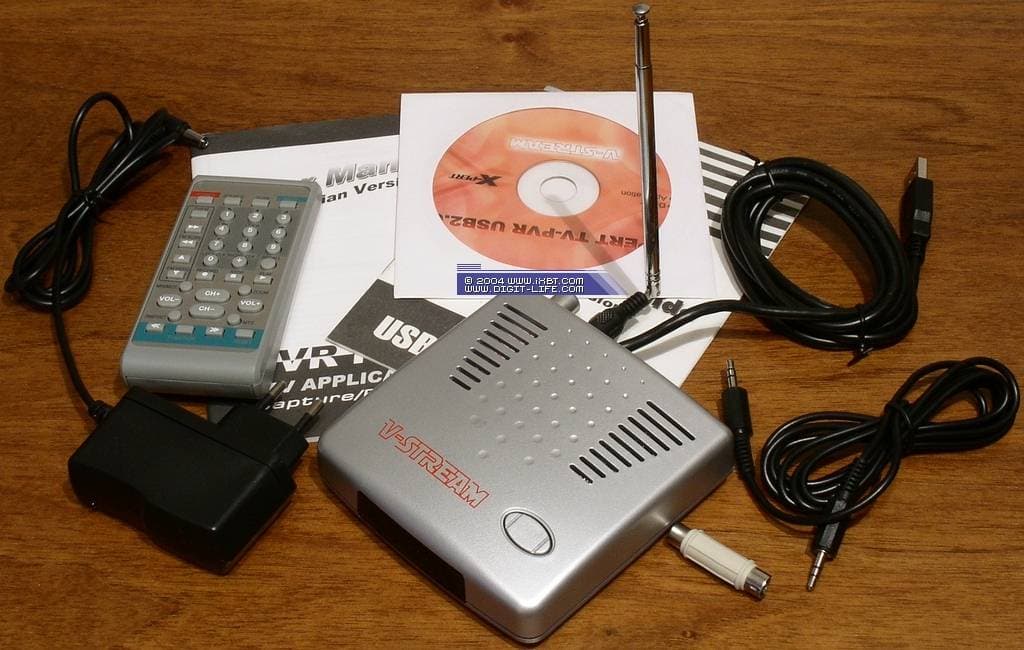

Внутри обнаруживаются заботливо уложенные в несколько отдельных коробок

• Тюнер
• Пульт ДУ
• Телескопическая (!) FM-антенна
• Переходник Composite — S-Video
• Блок питания
• Кабель для подключения к линейному входу звуковой карты
• Руководство по установке тюнера (на русском и на английском языке)
• Руководство по эксплуатации (также русско-английское)
• CD с драйверами и программным обеспечением

Подобно Xpert TV-PVR 883, в комплект поставки входит набор PVR-PLUS от Honest Technology, включающий в себя:

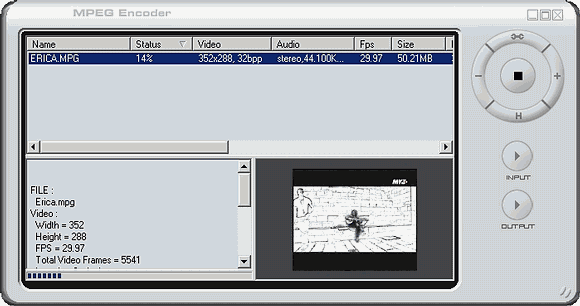

MPEG Encoder для конвертирования DV/AVI файлов в MPEG/DVD,

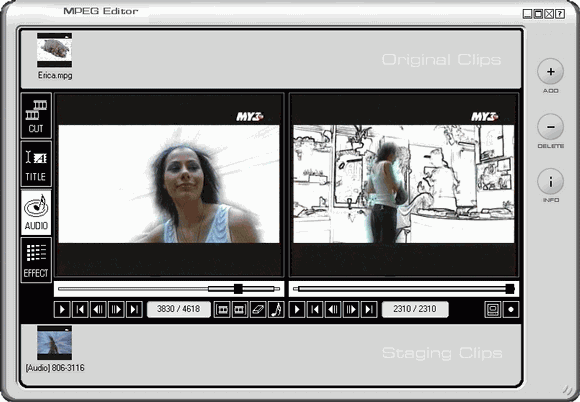

MPEG Editor для редактирования видео

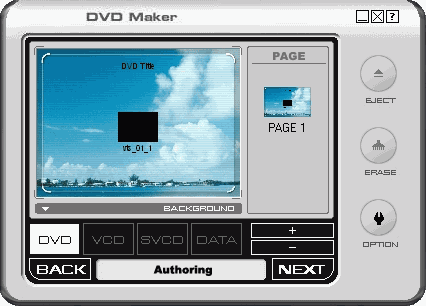

и DVD Maker для создания и записи VCD и DVD.

Неплохая комплектация для тюнера, не претендующего на верхние ценовые позиции.

Конструкция и спецификации

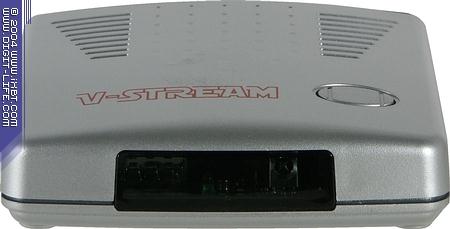

Нейтральный дизайн лучше всего характеризуется фразой «Классика не стареет». За полупрозрачной пластиковой вставкой на передней панели прячутся ИК-приемник и зеленый индикатор режима работы.

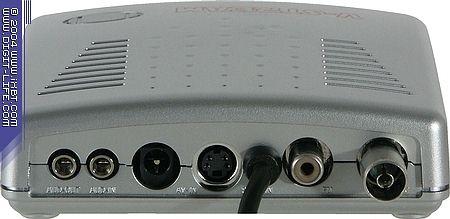

На задней панели находятся аудиовыход, аудиовход, разъем питания, видеовход, и антенные разъемы.

Кроме этого, на корпусе имеется отдельная кнопка для захвата кадров.

К коммутации тюнера с компьютером разработчики подошли нестандартно, USB-кабель выходит из корпуса, разъема не предусмотрено. Причины этого остаются загадкой, существенной экономии на разъеме, при всем желании, добиться нельзя.

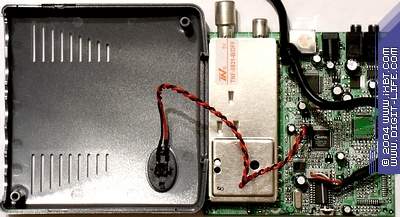

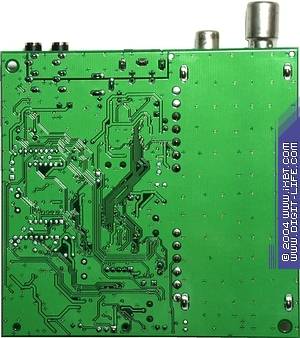

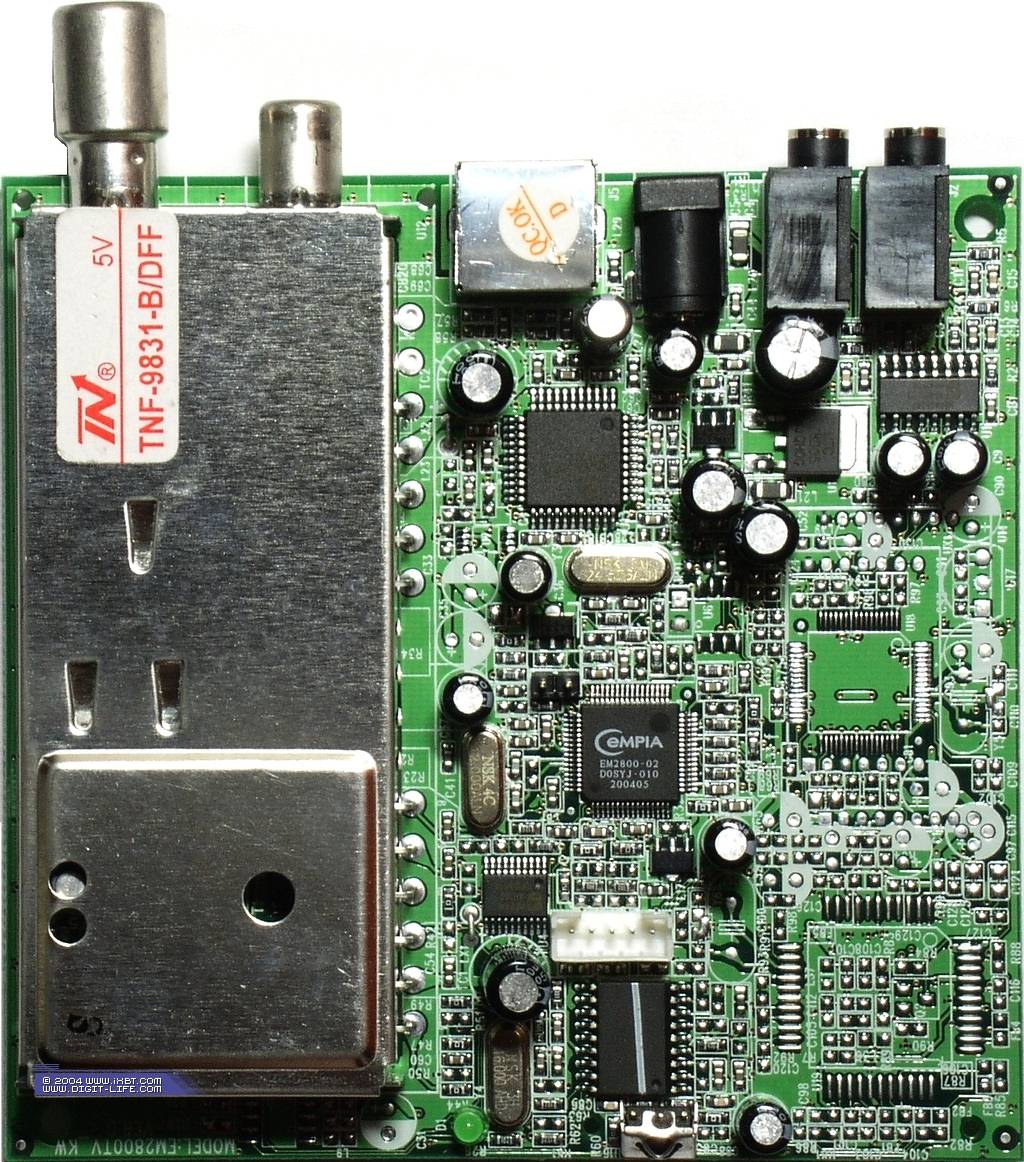

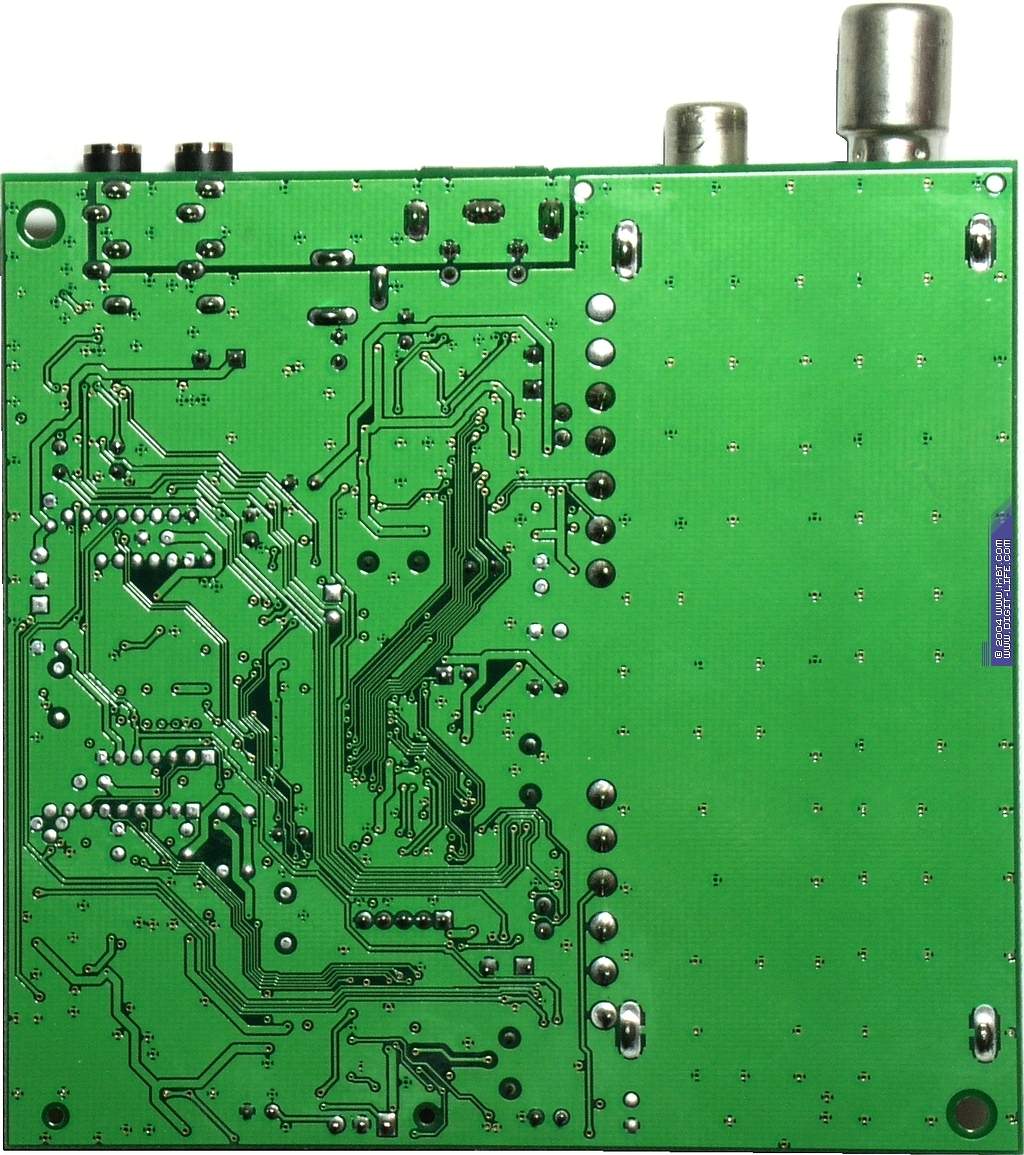

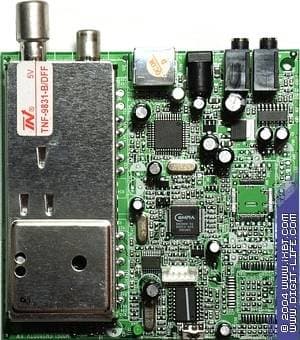

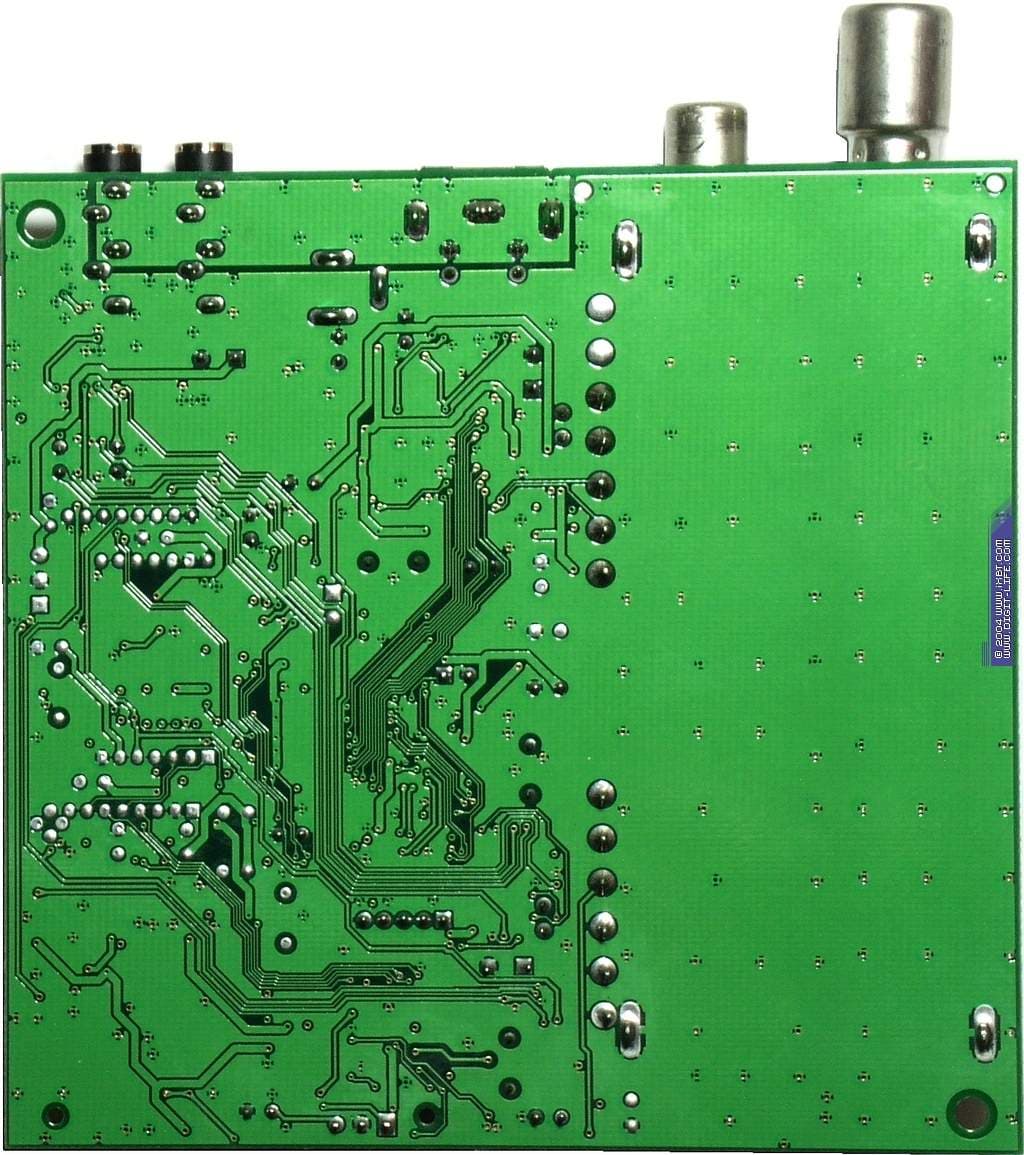

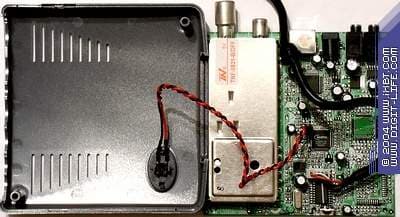

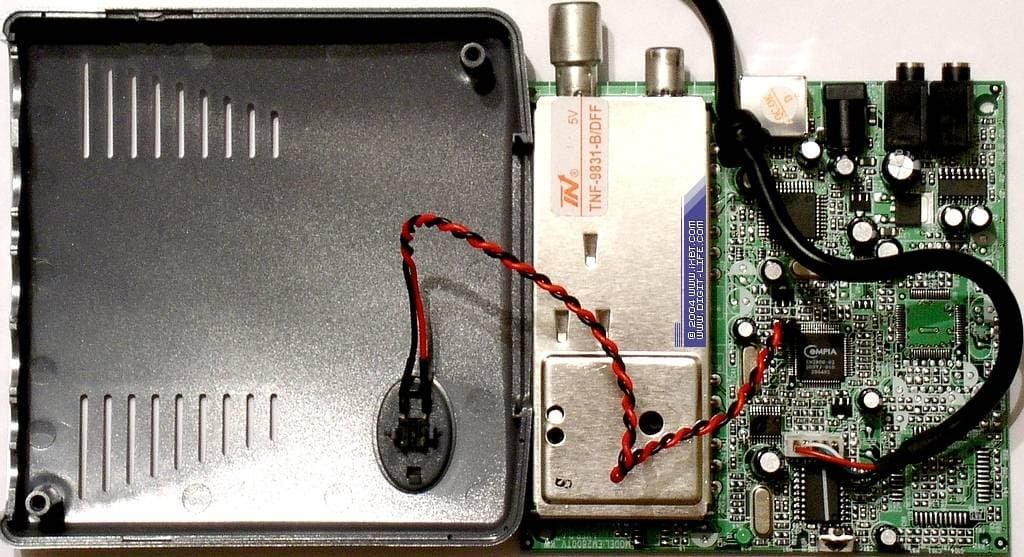

После снятия крышки обнаруживаем, что кабель не припаян, как можно было ожидать, а подключен к разъему на плате.

Несколько слов об элементной базе.

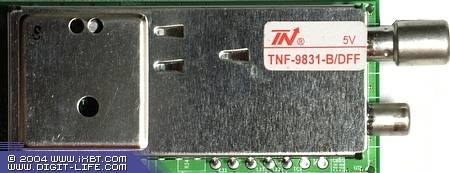

На Xpert TV-PVR USB2.0 приемом сигнала занимается селектор TVision TNF-9831-B/DFF. Аналогичная модель устанавливается на Xpert TV-PVR 883.

Аналогово-цифровое преобразование осуществляется при помощи 9-битного АЦП Philips SAA7113H.

Для работы с интерфейсом USB 2.0 используется популярный контроллер EM2800 от EMPIA Technology Inc.

Странно, что в данном случае используется внешний адаптер DC 8V 1000mA, конкурирующим продуктам со схожей схемотехникой, как правило, вполне достаточно питания, получаемого по USB.

Отличительные особенности тюнера практически полностью совпадают с таковыми у Xpert TV-PVR 883. Таким образом, владелец Xpert TV-PVR USB2.0 вправе рассчитывать на следующее:

• Поддержка декодирования MTS, EIAJ, A2, NICAM (опционально)
• Поддержка MPEG4 форматов DivX и Microsoft MPEG4 (кодек устанавливается отдельно)
• Поддержка Time-Shifting
• Многоканальный предварительный просмотр Multiple Channel Preview
• Режим воспроизведения внутри основного окна PiP Playback
• Масштабирование Digital Zoom
• Отключение компьютера с помощью пульта ДУ

Конфигурация тестового компьютера

• Процессор Athlon 64 3000+
• Материнская плата ASUS K8V SE DELUXE (чипсет К8Т800)
• Оперативная память 1 ГБ (512 МБ PC3200 от Samsung + 512 МБ PC3200 от Kingmax)
• Видеокарта HIS Excalibur X800 Pro IceQ II
• Звуковая карта Creative Sound Blaster Audigy 2 ZS
• Жесткий диск FUJITSU MPG3204AT E
• Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
• Операционная система Windows XP Professional (SP2) ENG

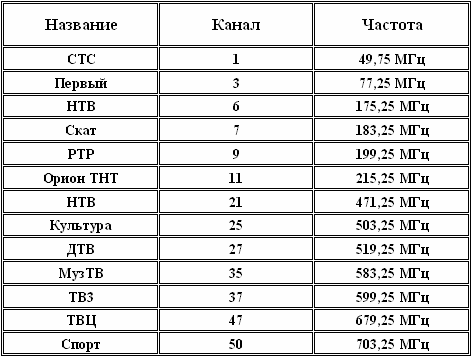

Список эфирных каналов при тестировании

Подключение

Напомним, что в данном случае приходится мириться с неотделяемым USB-кабелем. В какой-то мере это компенсируется наличием телескопической (!) FM-антенны, подключаемой в разъем RCA. Надо признать, что при мобильном использовании тюнера такой вариант выглядит предпочтительнее классической антенны, занимающей достаточно места при использовании.

Тюнер не имеет композитного видеоразъема, для подключения внешних устройств используется соответствующий переходник.

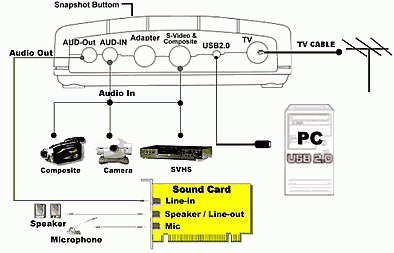

В результате схема подключения выглядит следующим образом (с поправкой на наличие FM у нашего экземпляра).

Настройка

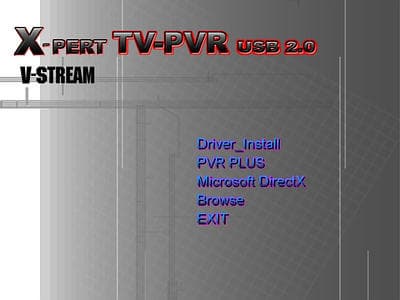

Привычное для продукции Kworld Computer Co. установочное меню имеет одноуровневую структуру.

После установки драйвера не стоит пренебрегать настройкой.

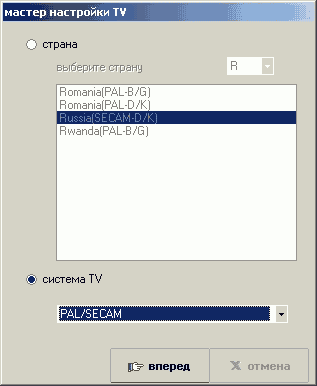

После выбора страны или стандарта вещания

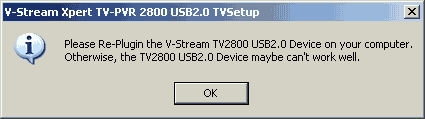

необходимо отключить тюнер от компьютера и подключить его вновь, о чем выдается соответствующее предупреждение.

При необходимости, утилиту настройки можно обнаружить в разделе V-Stream Multimedia.

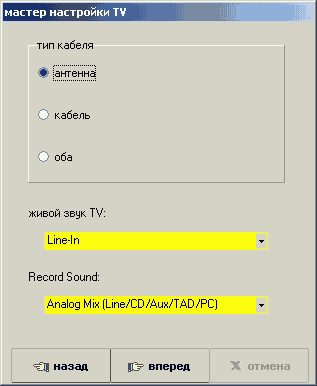

Региональные установки потребуется выставить и для программы, работающей с тюнером,

наряду с диапазоном и источниками воспроизведения/записи звука.

В итоге получаем следующее устройство

и две иконки в системном трее — планировщика и программы, отвечающей за дистанционное управление.

Поиск не справился с моим неуверенно принимающимся 11 каналом (215,25 МГц). Проблем с работой на 1 эфирном канале российского диапазона (49,75 МГц), замеченных у Xpert TV-PVR 883, не обнаружено.

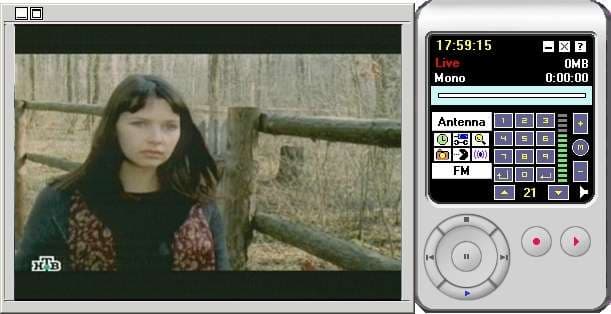

Возможности работы программы XpertTVR были подробно описаны в обзоре Xpert TV-PVR 883. За исключением отсутствия у модели с интерфейсом USB 2.0 функции Schedule-Recording in PC Power-Off Mode (SRPO, в русском варианте З.З.В.В.К — Запись в Запланированное Время при Выключенном Компьютере), ровным счетом ничего не изменилось.

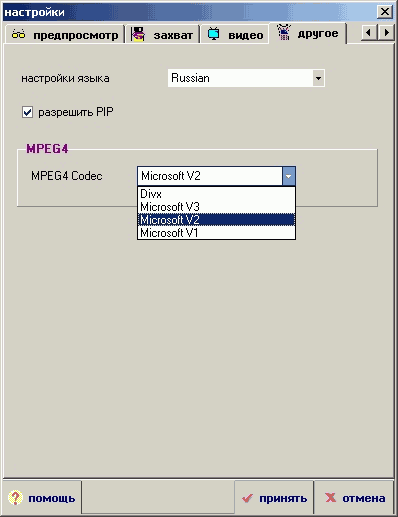

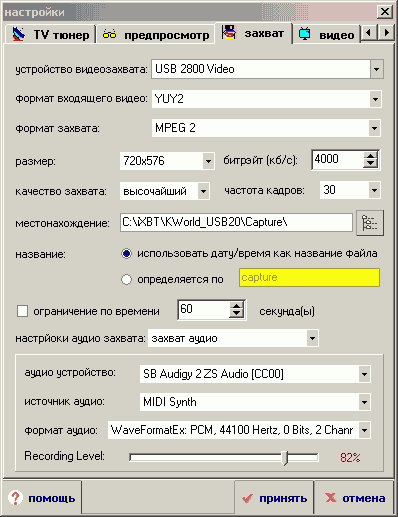

Доступен захват в MPEG2 (используется кодек от Honest Technology) и MPEG4 (поддерживаются кодеки от Microsoft и DivX).

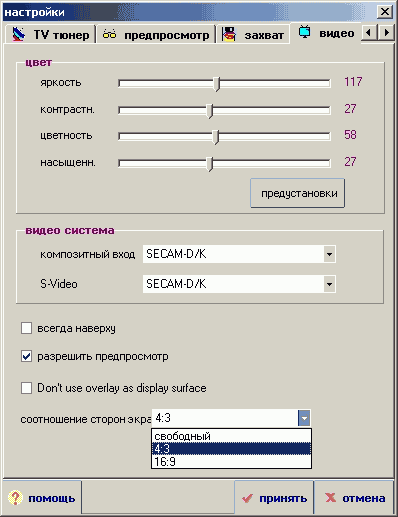

В программе имеется возможность настройки стандарта цветности для внешних источников и выбор соотношения сторон.

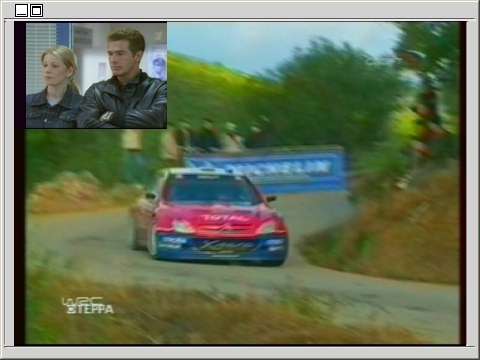

В случае активации режима PiP, данная функция позволяет проигрывать записанное видео внутри основного окна.

Аналогичным образом это реализовано у продукции Leadtek и AVerMedia.

Интересующиеся работой Time-Shifting, режимом предварительного просмотра Multiple Channel Preview и масштабированием Digital Zoom могут найти информацию в об этом в обзоре Xpert TV-PVR 883.

К сожалению, в режиме воспроизведения видеоизображения на поверхности рабочего стола ничего, кроме черного фона, увидеть не удалось. Впрочем, не исключено, что причиной послужило, например, локальное сочетание видеокарты/драйвера (при тестировании использовался ATI Catalyst 4.10).

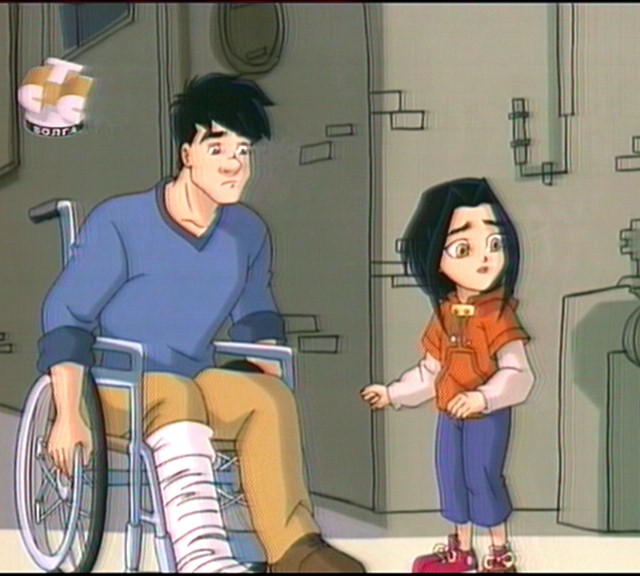

Качество

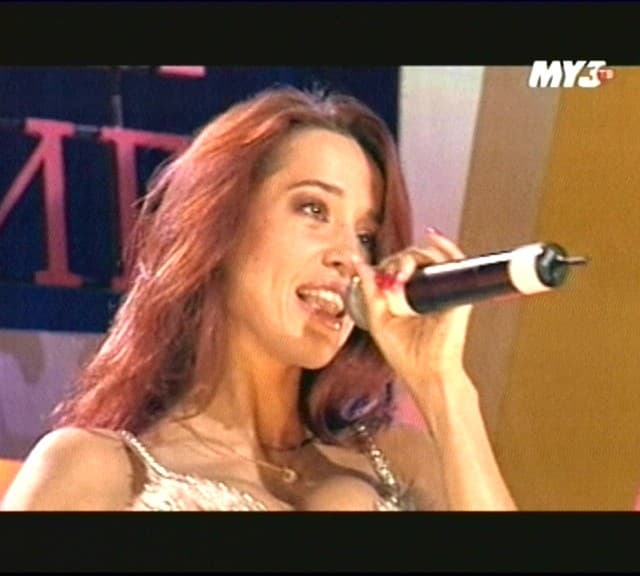

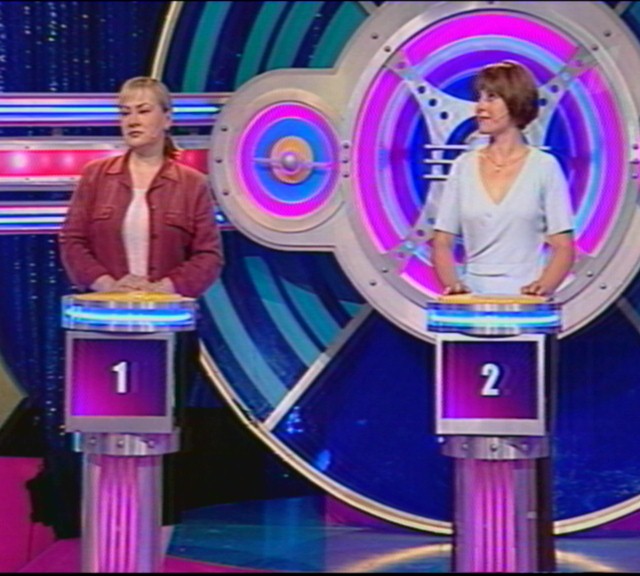

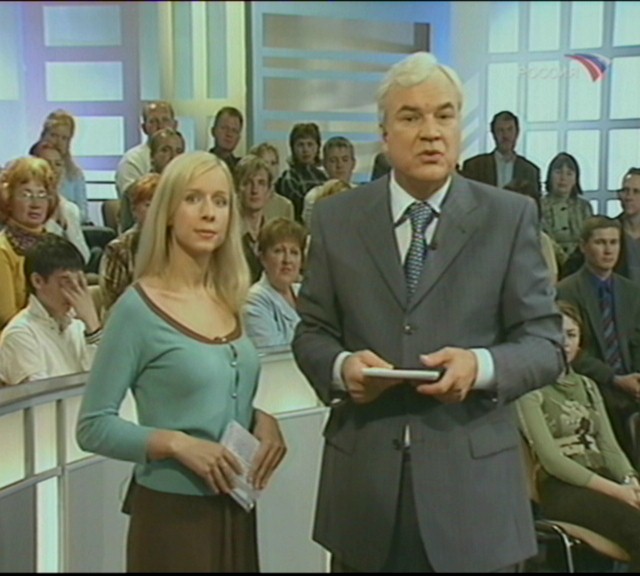

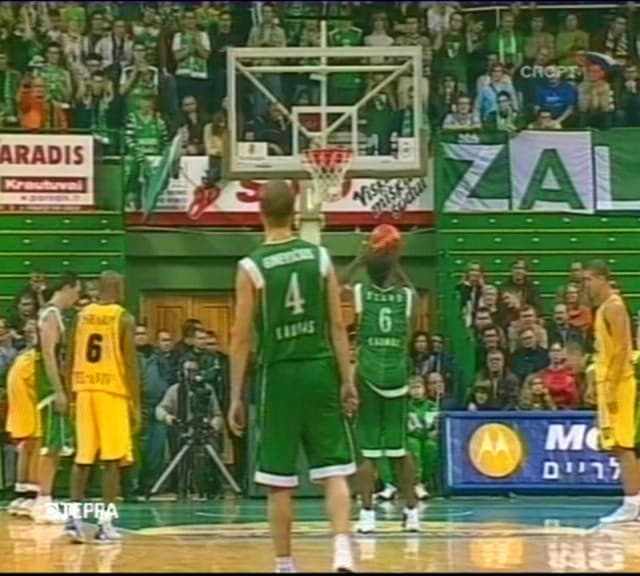

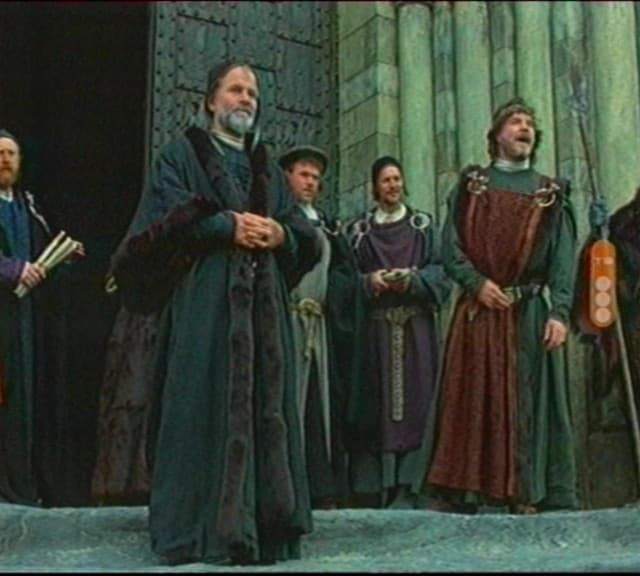

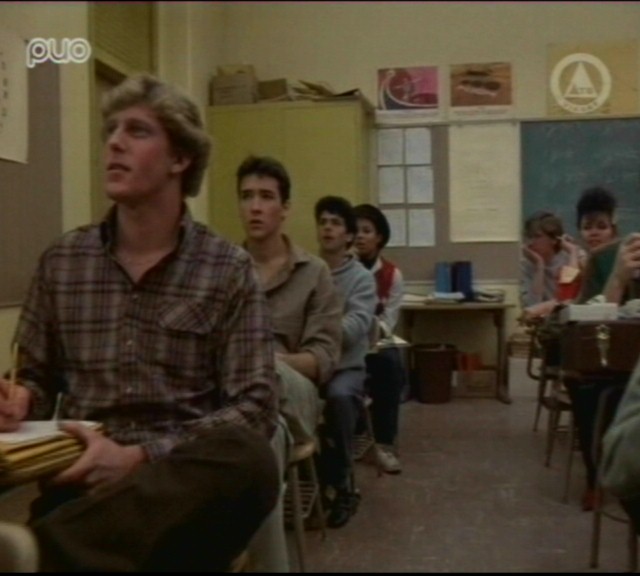

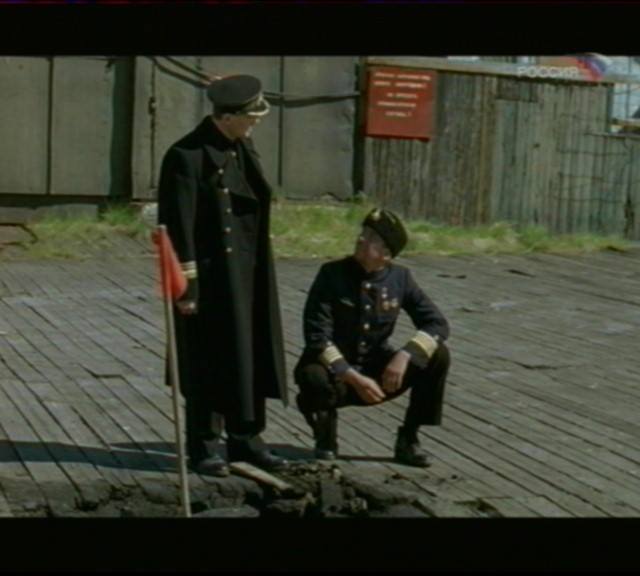

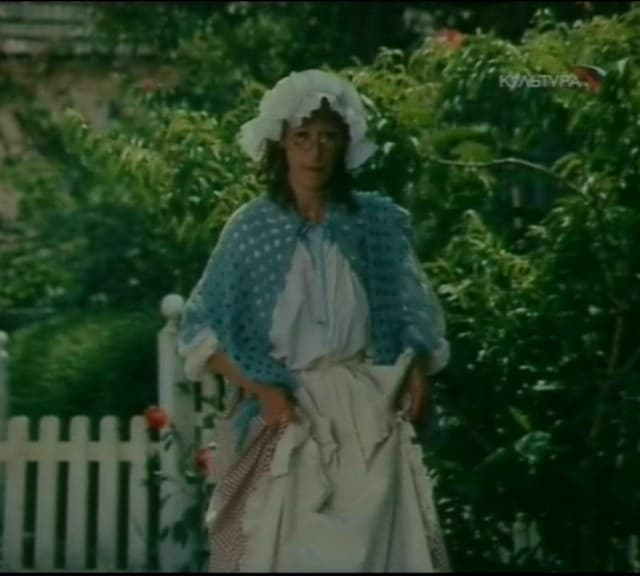

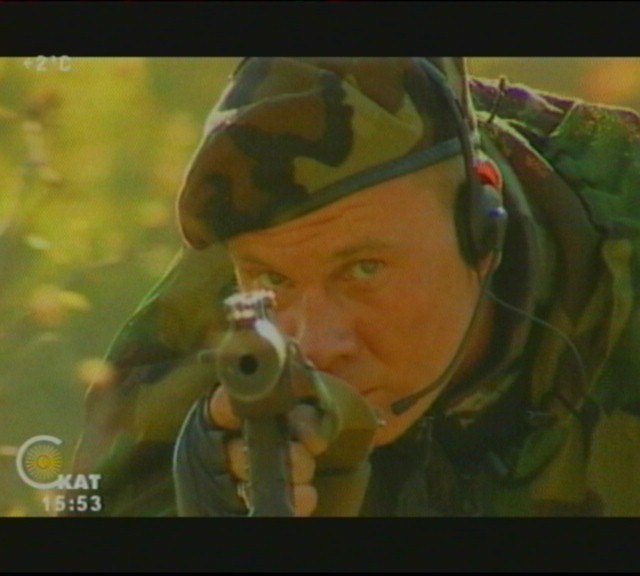

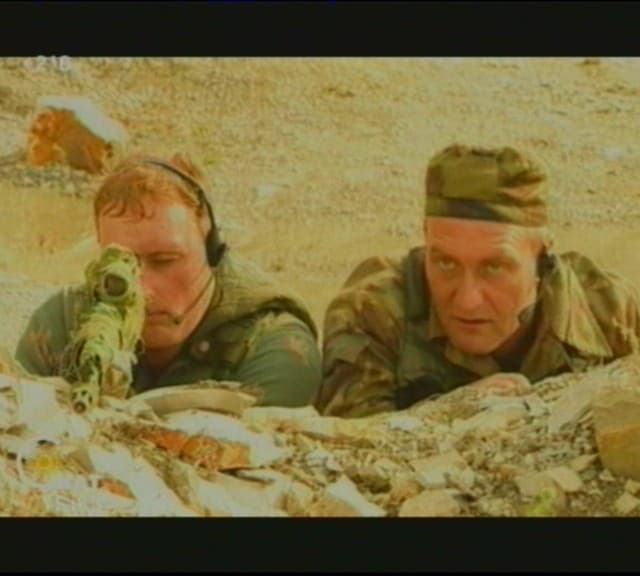

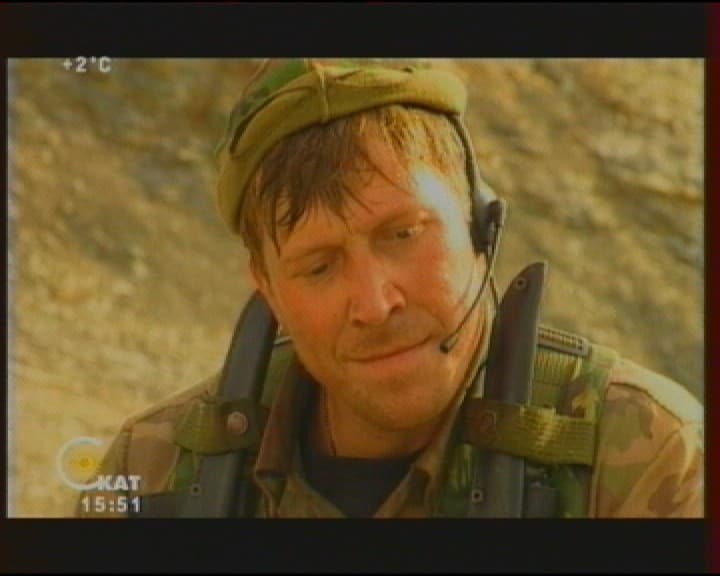

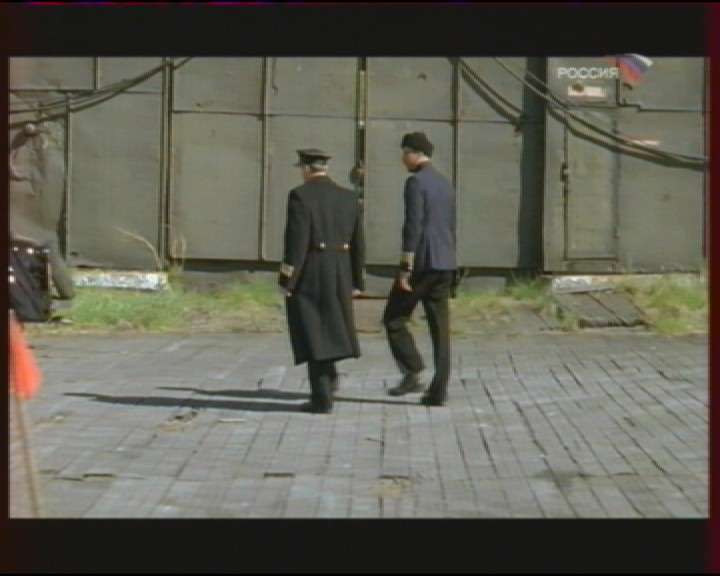

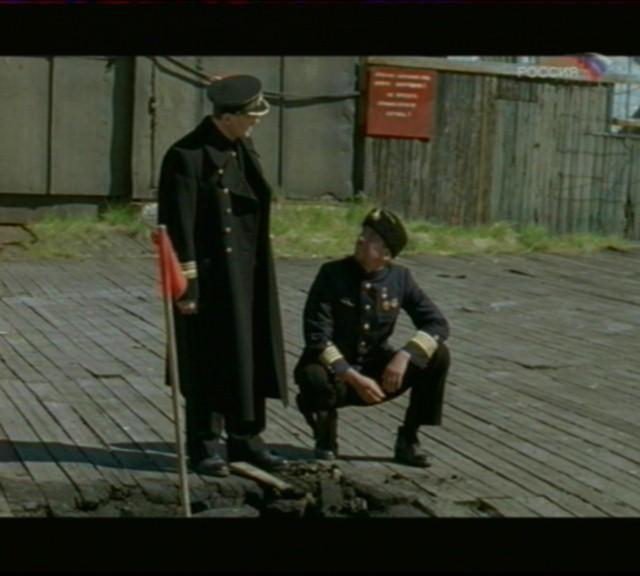

Без сюрпризов не обошлось и здесь. Почему-то при работе XpertTVR изображение выводится в разрешении 640×576, причем это разрешение получается не аппроксимацией, а обрезанием боковых полей. Экстремальный способ борьбы с бордюрами? Забавно, что при просмотре данную особенность очень трудно заметить из-за сохранения пропорций. При использовании альтернативного ПО этот эффект отсутствует (скриншоты слева сделаны при помощи WinDVR 3.0 от InterVideo).

В остальном, связка EM2800 + Philips SAA7113H традиционно демонстрирует неплохое качество.

Тюнер тестировался в условиях уверенного приема большинства каналов. В связи с этим, напомним, что по результатам нашего исследования чувствительности компьютерных TV-тюнеров с интерфейсом PCI, этот ВЧ-блок наиболее требователен к качеству сигнала из всех присутствующих на рынке радиомодулей классического типа.

На качество звука нареканий нет.

FM-тюнер

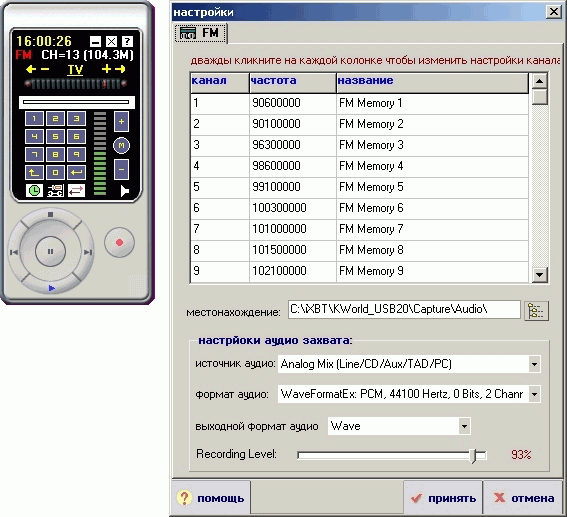

Автопоиска не появилось, станции необходимо заносить вручную. С другой стороны, список FM-каналов редактируется далеко не каждый день, а количество доступных ячеек позволяет не беспокоиться о возможной нехватке.

Поддерживается запись в mp3. При использовании этого формата запись осуществляется с максимально доступными настройками (22 КГц 56 Кбит/с по умолчанию). Замена стандартного кодека от Microsoft на полную версию Fraunhofer MPEG Layer-3 codec позволяет получить 44 КГц, 320 Кбит/с.

Качество звука оказалось вполне пристойным (скачать 20-секундный фрагмент, MP3, 471 КБ).

К сожалению, при выходе из программы в FM-режиме повторный запуск приводит к прослушиванию помех. Ситуацию исправляет переключение в TV-режим и обратно. Выход в TV-режиме и последующее включение FM-радио происходят без проблем.

Пульт ДУ

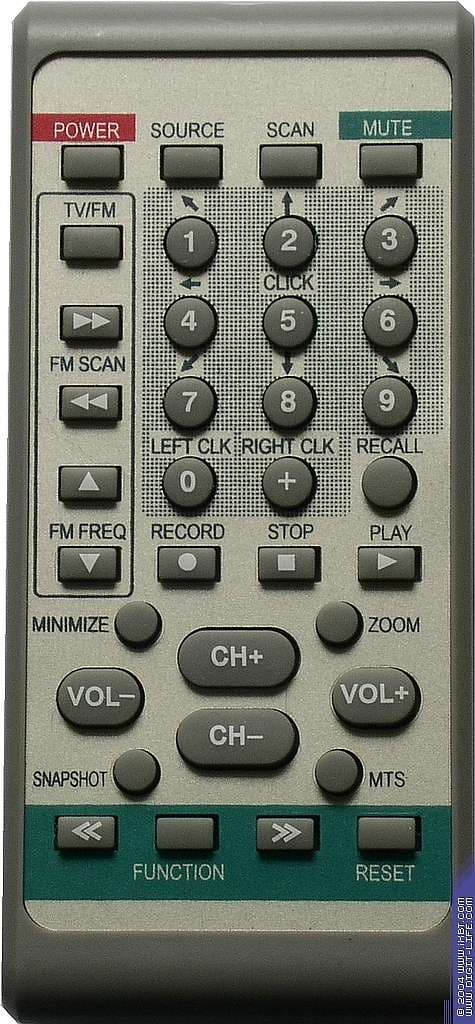

Пульт поддерживает перемещение курсора мыши с помощью цифровых кнопок (которые, к тому же, промаркированы стрелками) и отключение компьютера. Отключение осуществляется кнопкой Reset с последующим подтверждением кнопкой Power. Кнопка Function на пульте включает режим предварительного просмотра, при этом соседние кнопки управляют перемещением по матрице каналов.

Выводы

Наличие в комплекте тюнера этого ценового диапазона компактной FM-антенны и нескольких программ, позволяющих осуществить полный цикл обработки записанного контента, достойно награды нашего сайта за комплектацию.

Плюсы

• Хорошее качество изображения и звука
• Поддержка декодирования стереозвука
• Хорошая экранировка, отсутствие наводок
• Наличие FM
• Деинтерлейсинг
• Time shifting с оригинальной схемой работы
• Настраиваемый режим предварительного просмотра
• Воспроизведение видеоизображения на поверхности рабочего стола
• Воспроизведение записанных файлов в основном окне Picture-in-Picture
• Масштабирование Digital Zoom
• Поддержка MPEG4
• Поддержка mp3
• Возможность индивидуальной настройки стандарта цветности для каждого канала
• Богатый комплект дополнительного ПО
• Компактная FM-антенна в комплекте
• Отключение компьютера с помощью пульта ДУ
• Поддержка русского языка в интерфейсе
• Полная русскоязычная документация, в том числе и по работе с дополнительными программами

Минусы

• Повышенные требования к качеству сигнала
• Необходимость во внешнем источнике питания
• Передача аудиопотока с помощью отдельного кабеля
• Неотсоединяемый USB-кабель
• Обрезание краев до разрешения 640×576 в XpertTVR
• Проблемы с работой FM-радио при выходе из программы в FM-режиме
• Проблемы с работой режима вывода видеоизображения на рабочий стол (возможно, особенность тестовой конфигурации)

Несмотря на вышеперечисленные недостатки, Kworld Xpert TV-PVR USB2.0 может стать неплохим выбором для экономного пользователя с уверенным приемом телевизионного сигнала. Хорошее качество изображения и звука, интересные возможности штатного ПО, поддержка FM и наличие компактной антенны позволяют закрыть глаза на несуразный соединительный кабель и выносной блок питания. Несколько портит впечатление 640×576 при работе XpertTVR, будем надеяться на появление пользовательских настроек разрешения в следующих версиях программы.

Средняя текущая цена (количество предложений) Kworld Xpert TV-PVR USB2.0 в московской рознице: Н/Д(0)
