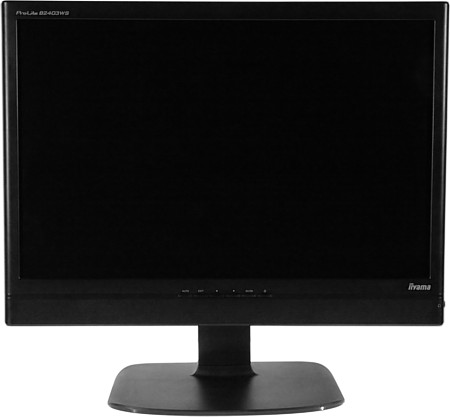

Очень часто при покупке широкоформатного монитора с достаточно большим экраном предполагается его двойное использование — как для работы, так и для развлечения, в частности, просмотра фильмов. В связи с этим наличие HDMI-входа, определенно, будет учитываться как преимущество.
![Front](iiyama/prolite-b2403ws/front-01.jpg)
Комплект поставки, технические характеристики и цена
Вынесены на отдельную страницу.
Внешний вид

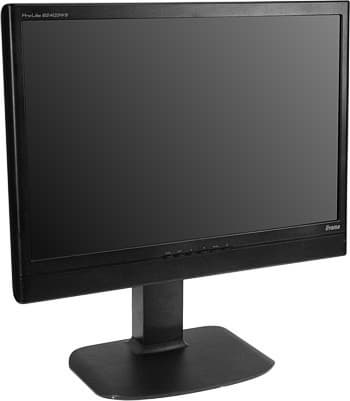

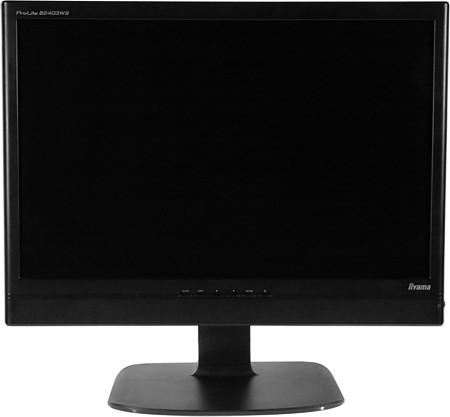

Корпус монитора и панели подставки изготовлены из матового черного пластика. Поверхность экрана также матовая. Рамка вокруг экрана относительно тонкая. Все углы немного скруглены. Дизайн строгий, аккуратный и практичный.
![Side](iiyama/prolite-b2403ws/general.jpg)

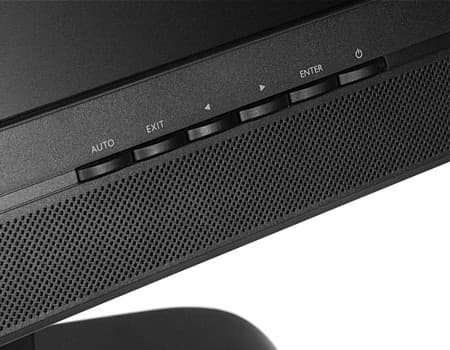

Под экраном расположен блок динамиков с пластиковой решеткой. В центре, на стыке блока динамиков и экрана находятся кнопки управления с контрастными и достаточно крупными обозначениями.
![Buttons](iiyama/prolite-b2403ws/buttons.jpg)

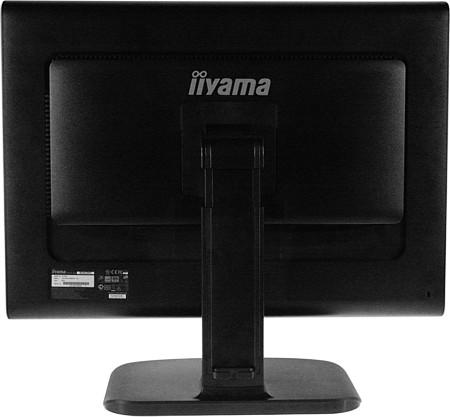

В кнопку выключения встроен крохотный светодиодный индикатор состояния. Внизу, справа, на правом торце — разъем для наушников. Сзади монитор такой же аккуратный, как и спереди: белый логотип, разъем для замка Кенсингтона внизу и ориентированные вниз разъемы на нижнем торце выступающей части корпуса.
![Rear](iiyama/prolite-b2403ws/rear.jpg)

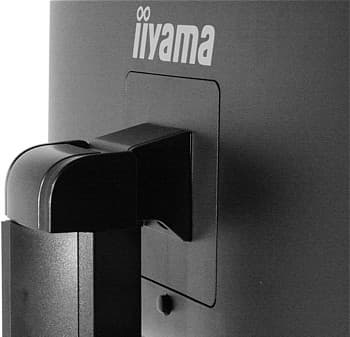

Подключать кабели удобно, так как отходящим проводам ничего не мешает. Штатная подставка надежно пристегивается к блоку экрана. Для ее отсоединения нужно нажать на кнопку фиксатора.
![Stand](iiyama/prolite-b2403ws/stand-01.jpg)

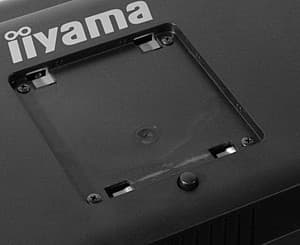

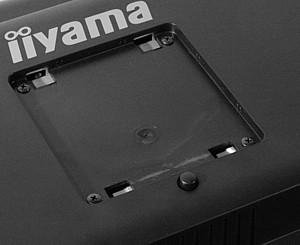

При необходимости, можно использовать кронштейн с VESA-площадкой (квадрат 100 мм).
![Stand](iiyama/prolite-b2403ws/stand-02.jpg)

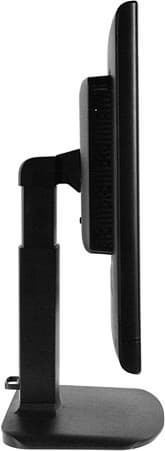

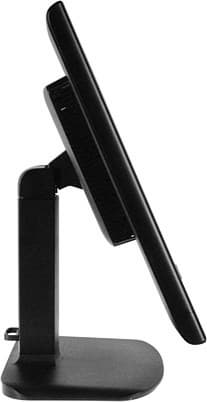

Подставка имеет несколько регулировок — высоты, наклона и поворота — и допускает переворот экрана в портретную ориентацию.
![Side](iiyama/prolite-b2403ws/side-01.jpg)
![Side](iiyama/prolite-b2403ws/side-02.jpg)
Основание подставки не очень большое — лишнего места на столе не занимает, но монитор стоит на подставке устойчиво. Конструкция подставки достаточно жесткая. Отходящие провода можно зафиксировать пластиковой скобой, закрепленной на стойке подставки.
Меню и управление
![OSD](iiyama/prolite-b2403ws/osd-01.jpg)

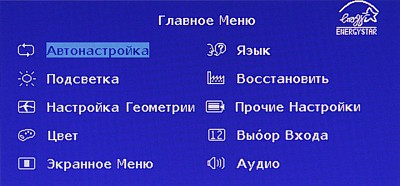

Меню читаемое, навигация удобная. Есть русская версия экранного меню. Перевод на русский адекватный. Регулируется положение меню на экране и тайм-аут автоматического выхода из меню. Когда нет меню, то кнопка влево включает регулировку контрастности, а вправо — яркости.
Коммутация
![Connectors](iiyama/prolite-b2403ws/connectors.jpg)

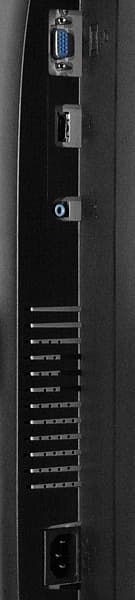

Монитор оснащен аналоговым входом VGA и цифровым HDMI, разумеется, поддерживающим HDCP. Аудиосигнал на встроенные колонки подается с помощью разъема миниджек 3,5 мм или по HDMI-интерфейсу. В меню можно принудительно выбрать в качестве источника звука аналоговый вход или оставить автовыбор.
Звук
Динамики негромкие. Качество типичное.
![OSD](iiyama/prolite-b2403ws/osd-03.jpg)
Из положительных особенностей — удобно распложенный разъем для подключения наушников.
Настроек немного: яркость, контрастность, регулировки цветовой температуры (3 профиля и ручной баланс) и контурной резкости. Можно включить функцию динамического контраста (приглушает подсветку для темных сцен и повышает для светлых) и выбрать степень разгона матрицы (параметр OD, от 0 — выключен — до 5 — максимальный).
![OSD](iiyama/prolite-b2403ws/osd-02.jpg)
![OSD](iiyama/prolite-b2403ws/osd-05.jpg)
![OSD](iiyama/prolite-b2403ws/osd-04.jpg)
Для части видеорежимов можно отключить интерполяцию к разрешению матрицы или включить режим сохранения исходного соотношения сторон, а также включить/выключить оверскан. Однако для сигнала 1920×1080 картинка всегда растягивается на весь экран, и оверскан отключен.
При VGA-подключении автоматическая подстройка под параметры VGA-сигнала на удобных изображениях выполняется быстро и правильно. Поддерживается разрешение до 1920×1200 пикселей. Интерполяция низких разрешений к разрешению матрицы выполняется без артефактов. В режиме 1920×1200 как при DVI-, так и при VGA-подключении четко различаются полоски через один пиксель, артефактов нет. Белое поле равномерное, черное поле — тоже, но по краям слегка засвечено. На шкале серого оттенки различаются с шагом через 1 от 3 в тенях, и до 255 — в светах. Все градации оттенков цветов получаются с помощью динамического смешения (дизеринга). Цвета правильные и насыщенные. Контраст высокий. Яркости монитора достаточно для офисной работы и просмотра фильмов, но запаса не ощущается. С отключенным разгоном при плавной прокрутке текст заметно смазывается. При включении разгона скорость матрицы повышается, но в диапазоне OD от 3 до 5 в глаза бросаются артефакты, например, в виде контура за курсором мыши, двигающимся на светло-сером фоне. Поведение матрицы при отклонении взгляда от перпендикуляра к экрану выдает технологию TN+Film: углы обзора не очень большие, а белое поле при отклонении вправо-влево заметно меняет оттенок. При работе монитор греется не сильно, внутри него ничего не жужжит и не свистит.
HDMI-подключение тестировалось при подключении к Blu-ray-плееру Sony BDP-S300. В режиме 1080i/p картинка растянута на весь экран (то есть имеет соотношение сторон 16:10), оверскан отключен, яркостная и цветовая четкости максимальны для этого разрешения. Full HD при 24 кадр/с не поддерживается. При 1080i картинка выводится по полям. В случае сигнала 720p можно выбрать режимы 1:1, растяжения на весь экран и увеличения до ширины экрана с сохранением соотношения 16:9 (вверху и внизу будут черные полосы).
Тестирование ЖК-матрицы
Часть параметров матрицы мы проверили с помощью наших приборов. Методика подробно описана тут.
Определение яркости и оценка качества цветопередачи
Для оценки качества цветопередачи использовали колориметр GretagMacbeth Eye-One Display LT. Целевые параметры: гамма = 2.2, точка белого = 6500 К. Подключение — DVI, Яркость = 90, Контрастность = 80.
Цветовая температура на различных участках шкалы серого, K (delta uv) | ||||
25%* | 50% | 75% | 100% | |
1 | 9570 (0,28) | 9330 (0,26) | 8150 (0,21) | 6700 (0,096) |
2 | 7100 (0,03) | 7290 (0,081) | 6500 (0,002) | 5650 (0,05) |
* 0% — черный, 100% — белый. |
В случае предустановленных профилей цветовая температура сильно отличается от 6500 К. При ручной подстройке, если оптимизировать характеристики белого поля, то его цветовую температуру удается приблизить к 6500 К с небольшим отклонением, но цветовая температура на остальных участках шкалы серого сильно возрастает (первая строчка в таблице). Наоборот, если корректировать баланс светло-серого поля, то по всей шкале серого удается добиться более-менее близких к 6500 К значений с небольшим отклонением от спектра абсолютно черного тела (вторая строчка в таблице).

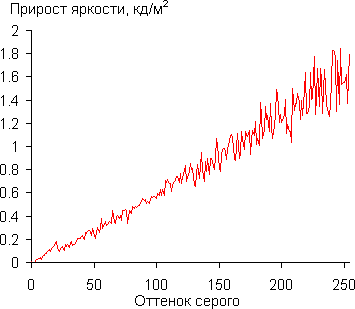

Для оценки характера роста яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255). График показывает прирост (не абсолютное значение!) яркости между соседними полутонами.
![256](iiyama/prolite-b2403ws/256-gr.gif)
Везде, кроме точек 0-3, яркость следующего оттенка выше предыдущего, то есть аппаратно различаются 253 оттенка на шкале серого, что совпадает с визуальной оценкой. Рост прироста яркости равномерный.
Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02». При максимальных значениях параметров Яркость и Контрастность, яркость в центре экрана составила примерно 260 кд/м². Максимальная рабочая яркость (различаются полутона во всем диапазоне, цветопередача приемлемая) не превышает 220 кд/м². После ручной коррекции цветовой температуры яркость снижается где-то до 150 кд/м². В принципе, яркости монитора достаточно для работы в хорошо освещенном помещении, а слабоосвещенном она не будет казаться чрезмерной. Никакого мерцания ламп подсветки при уменьшении яркости не выявлено.
Определение времени отклика
Мы измерили времена отклика при переходах от черного к белому и между полутонами. В случае полутонов мы проводили три вида измерений: для фиксированного полутона (X) измеряли время отклика при переходе от черного до X, от X до белого, и для перехода между полутонами в окрестности X, отстоящими от X на фиксированное значение (мы выбрали его равным 10%, так как считаем 20% минимальной имеющей значение разницей между полутонами).
Время отклика при переходе черный-белый-черный:
Значение настроек | Время, мс | ||
включения | выключения | сумма | |
Я = 90, К = 80, OD = 0 | 22,30 | 0,74 | 23,04 |
Я = 100, К = 100, OD = 0 | 17,02 | 1,19 | 18,21 |
Я = 90, К = 80, OD = 3 | 2,08 | 0,84 | 2,92 |
Я = 90, К = 80, OD = 5 | 2,06 | 0,82 | 2,88 |
Примечание: Я — Яркость, К — Контрастность.
При включении разгона сильнее всего уменьшается время включения.
При выключенном разгоне (OD = 0) переходы между полутонами происходят небыстро — в среднем, за 30,1 мс в сумме и максимум за 40,1 мс в сумме. При увеличении OD до 3 и до 5 суммарное среднее время перехода уменьшается до 5,6 и 4,4 мс, а максимальное — до 8,7 и 6,4 мс, соответственно. На графиках яркости при включенном разгоне видны характерные всплески на фронтах, и чем выше OD, тем всплески больше.
![Tr](iiyama/prolite-b2403ws/tr-gr.gif)

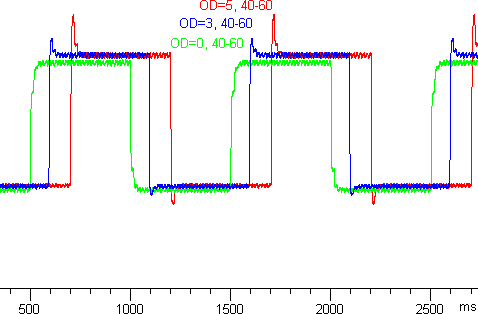

Переход 40-60; суммарное время перехода 36,8, 6,1 и 5,2 мс для OD 0, 3 и 5, соответственно.
Как сказано выше, артефакты видно и невооруженным взглядом. Видимо, компромиссными значениями OD, когда скорость достаточно высокая, но и артефакты не очень заметны, является 3 и ниже.

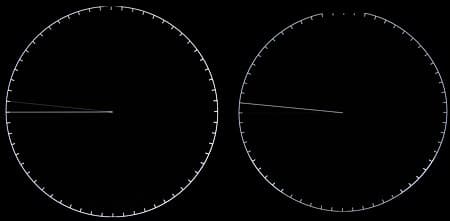

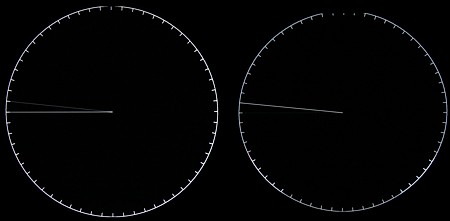

Задержка вывода изображения относительно ЭЛТ-монитора составила менее одного кадра (при 60 Гц), то есть менее 16,7 мс. На рисунке ниже экран ЭЛТ-монитора (справа) размещен рядом с экраном тестируемого монитора (слева).
![Lag](iiyama/prolite-b2403ws/lag.jpg)
Одно деление стрелка проходит за один кадр. Яркая стрелка слева отстает на 1 деление, но слабо прорисована и неотстающая стрелка. Это весьма небольшое значение задержки.
Измерение равномерности черного и белого полей и углов обзора
Измерения яркости небольшого участка экрана в заданном направлении проводились высокочувствительным узконаправленным (4±0,5 градуса) датчиком. При измерении равномерности белого и черного полей датчик последовательно размещался в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). При этом ось датчика была направлена строго перпендикулярно к поверхности экрана. Перед фотодиодом датчика установлены отрезные светофильтры производства компании «Фотооптик-Фильтры», отсекающие ИК-излучение от 760 нм, но пропускающие весь видимый свет. Контрастность вычислялась, как отношение яркости полей в измеряемых точках.
В таблице приведены средние значения и минимальные и максимальные отклонения от средних значений.
Параметр | Среднее | Отклонение от среднего | |
мин., % | макс., % | ||
Яркость черного поля | 0,2 кд/м² | -19,5 | 32,2 |
Яркость белого поля | 126 кд/м² | -7,1 | 14,7 |
Контрастность | 583:1 | -18,0 | 15,7 |
Контрастность высокая (без ручной коррекции цветопередачи была бы выше и яркость белого поля, и контрастность). Равномерность белого поля — хорошая, а черного — средняя. При включении функции динамического контраста (DCR) контрастность в центре экрана повышается до 1200:1.
Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в трех направлениях: вертикальном, горизонтальном и диагональном (в направлении от центра к верхнему правому углу экрана (положительные углы), и к нижнему левому углу (отрицательные углы)).
![]() | ![]() |
В вертикальной плоскости. | В горизонтальной плоскости. |
![]() | ![]() |
По диагонали. | Контрастность. |
![]() | |
Контрастность. Увеличенный фрагмент графика. |
Уменьшение яркости белого поля на 50%:
Направление | Углы |
Вертикальное | 33°/-19° |
Горизонтальное | 40°/-41° |
Диагональное | 39°/-31° |
Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. При отклонении вниз примерно при 20° темные оттенки практически сливаются с черным, при больших углах оттенки инвертируются. При отклонении вверх белый цвет почти сливается со светло-серым примерно при 33°. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями. Контрастность в диапазоне углов ±82° пересекает отметку 10:1 при отклонении по вертикали вниз на 41° градус, по горизонтали — 73° и -69°. В целом матрица демонстрирует типичное поведение для недорогих TN+Film матриц.
Выводы
По совокупности характеристик ЖК-монитор iiyama ProLite B2403WS можно использовать для типичной офисной работы, просмотра фотографий и фильмов (как с компьютера, так и при подключении к бытовым видеоплеерам), а также для игр в динамичные игры. Из-за ограниченных углов обзора и некоторых сложностей, возникающих при подстройке цветопередачи, монитор не рекомендуется использовать для профессиональной работы с цветом.
Достоинства:
- аккуратный дизайн;
- регулируемый разгон;
- высокая скорость (при разгоне) и небольшая задержка вывода;
- есть HDMI-вход;
- удобная подставка;
- русифицированное меню;
- есть выход на наушники.
Недостатки:
- Full HD растягивается до 16:10.
