Проводные и беспроводные сети являются одной из наиболее динамично распространяющихся компьютерных технологий последних лет. Высокоскоростное подключение и Wi-Fi-доступ для домашних компьютеров стали обыденностью в РФ даже за пределами городов-миллионников, но вопросом трансляции телевизионного вещания в сеть пользователи вместе с производителями стали задаваться ещё раньше. Как правило, для реализации этой функции использовались появившиеся в разное время у разных производителей программы для работы с TV-тюнерами (на текущий момент в том или ином виде вещание в сеть имеется в ПО тюнеров Beholder International Ltd., GOTVIEW и Leadtek Research Inc.), но исполнение одного из лидеров рынка, тайваньской компании AVerMedia Technologies Inc., привлекает оригинальностью. В отличие от остальных производителей, предлагающих локальные трансляции с оснащённым TV-тюнером компьютером в качестве сервера, в AVerMedia предложили отдельный централизованный сервис SnugTV, подробно описанный в обзоре AVerTV CaptureHD (H727). Казалось бы, этим можно было и ограничиться, но в качестве следующего шага прямо-таки напрашивалась полная автономность, и шаг этот был сделан, в результате чего на свет появились несколько устройств до этого неведомого нам класса «автономный сетевой TV-тюнер» («Networked TV Box») с поддержкой аналогового и цифрового сигнала в различных комбинациях. Логично, что к нам на тестирование попал вариант с поддержкой аналогового и цифрового вещания стандарта DVB-T под названием HomeFree Combo (внутренний индекс F210).

Заметим, что устройство поступило в продажу до распоряжения Правительства Российской Федерации N287-р от 3 марта 2012 г., сдвинувшего срок ввода цифрового вещания с 2015 года на 2012. Выбор в качестве федерального стандарта DVB-T2 тоже стал неприятным сюрпризом для ведущих производителей, работающих с отечественным рынком, соответствующие компьютерные TV-тюнеры их производства массово пока даже не анонсированы. Однако аналоговое вещание во многих регионах всё ещё является основным, в конце марта этого года в Москве возобновлено DVB-T вещание на 34 канале (578 МГц), к тому же, рассматриваемое устройство позволяет использовать для вещания в сеть внешние источники сигнала.

Комплект поставки

Оформление коробки HomeFree Combo, видимо, должно было подчеркнуть оригинальность новой линейки устройств, бело-голубая цветовая гамма нехарактерна для «одёжки» актуальной продукции компании.

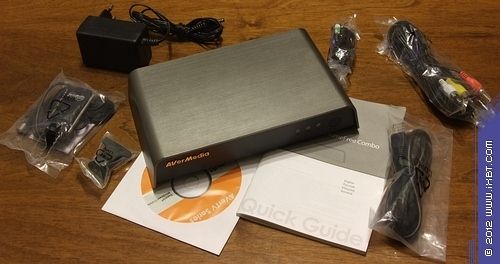

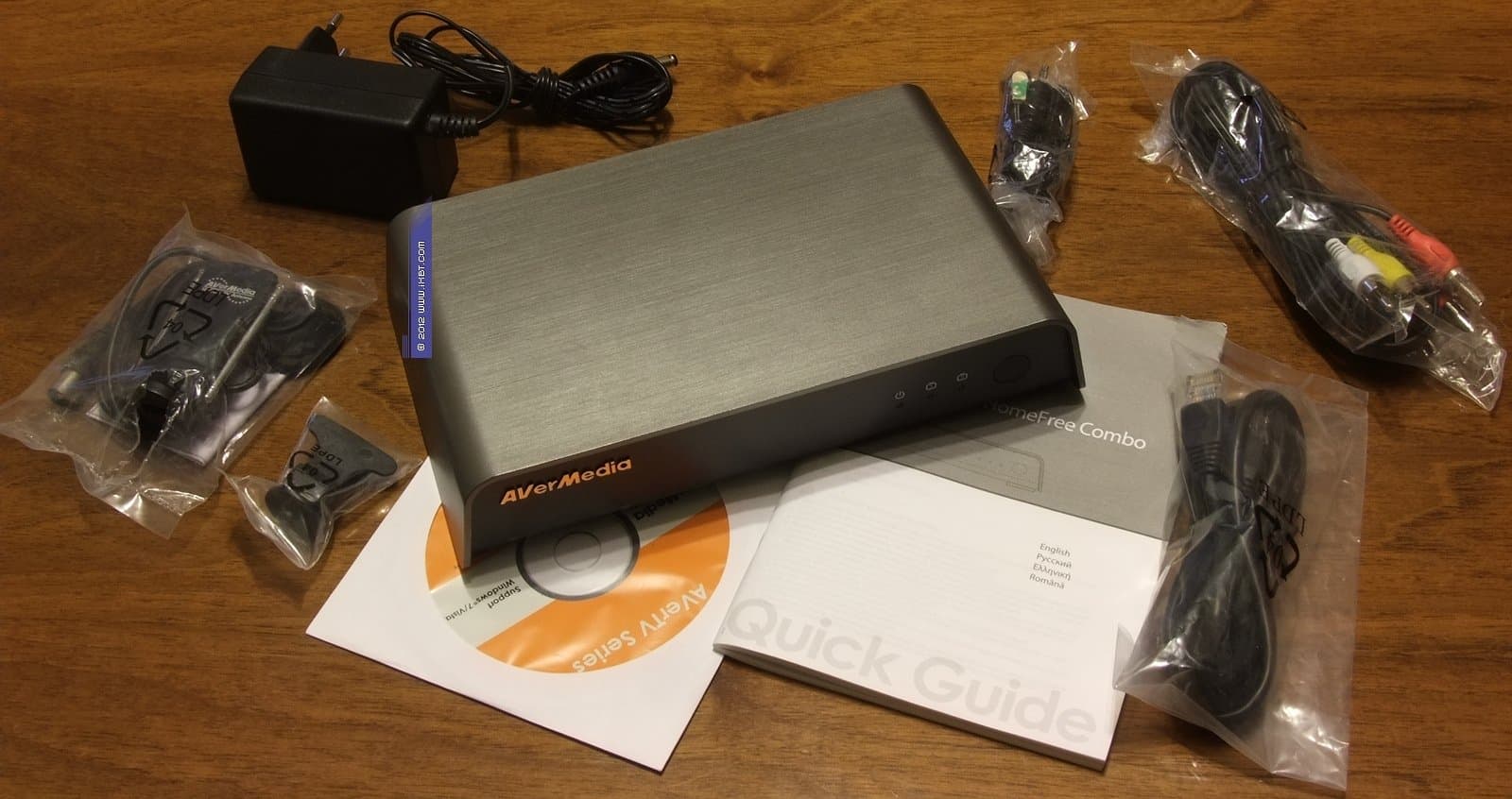

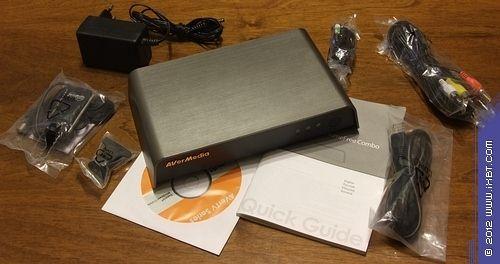

Комплект поставки составляют:

• тюнер;
• блок питания 5V 2A;
• портативная телескопическая TV/FM-антенна;
• переходник для подключения внешних источников (S-Video + RCA видео + 2 RCA аудио);
• Ethernet-кабель (10/100 МБ/сек);
• кабель 3 RCA — 3 RCA для подключения внешних источников композитного сигнала со стереозвуком;
• CD с программным обеспечением;
• руководство по установке и настройке тюнера на нескольких языках, включая русский;
• наклейка с логотипом компании.

В серийной комплектации наверняка найдётся фирменный гарантийный талон, которого был лишён тестовый экземпляр.

Конструкция и спецификации

В области работы с телевизионным сигналом возможности HomeFree Combo стандартны для TV-тюнеров компании:

• поддержка всех аналоговых (NTSC/PAL/SECAM) стандартов с декодированием стереозвука;
• поддержка цифрового вещания в формате DVB-T (MPEG2 и H.264);
• поддержка HDTV в цифровом режиме;
• поддержка электронной программы передач (EPG);
• быстрый поиск и переключение каналов;
• сортировка (переназначение) каналов;
• сдвиг во времени TimeShift;
• масштабирование;
• планировщик (единовременный/регулярный режим);
• бесшумная запись (отключение звука во время записи);
• захват кадров (один кадр/последовательность кадров);
• функции воспроизведения файлов «Картинка в картинке»/«Картинка вне картинки» (PIP/POP);
• индивидуальная настройка параметров для каждого канала;
• поддержка записи в MPEG2/4;
• поддержка видеорежимов 4:3 и 16:9;
• настройка «горячих» клавиш;
• настройка кнопок ПДУ;
• выбор шрифта для экранного меню;
• предварительный просмотр до 16 каналов одновременно;
• телетекст;
• создание групп каналов;
• поддержка Windows Windows XP/Vista/Windows 7 (32- и 64-разрядных версий).

Характер устройства добавляет к ним следующие:

• трансляция по проводной и беспроводной сети с разрешением до Full HD 1080p;
• независимая работа с аналоговым (сюда же входит работа с устройствами, подключенному к композитному или S-Video входам) и цифровым сигналом для двух разных сетевых пользователей;
• удаленное управление внешней TV-приставкой или проигрывателем с компьютера, подключенного к локальной сети с помощью ИК-бластера;
• приложение HomeFree Player для планшетов серии iPad.

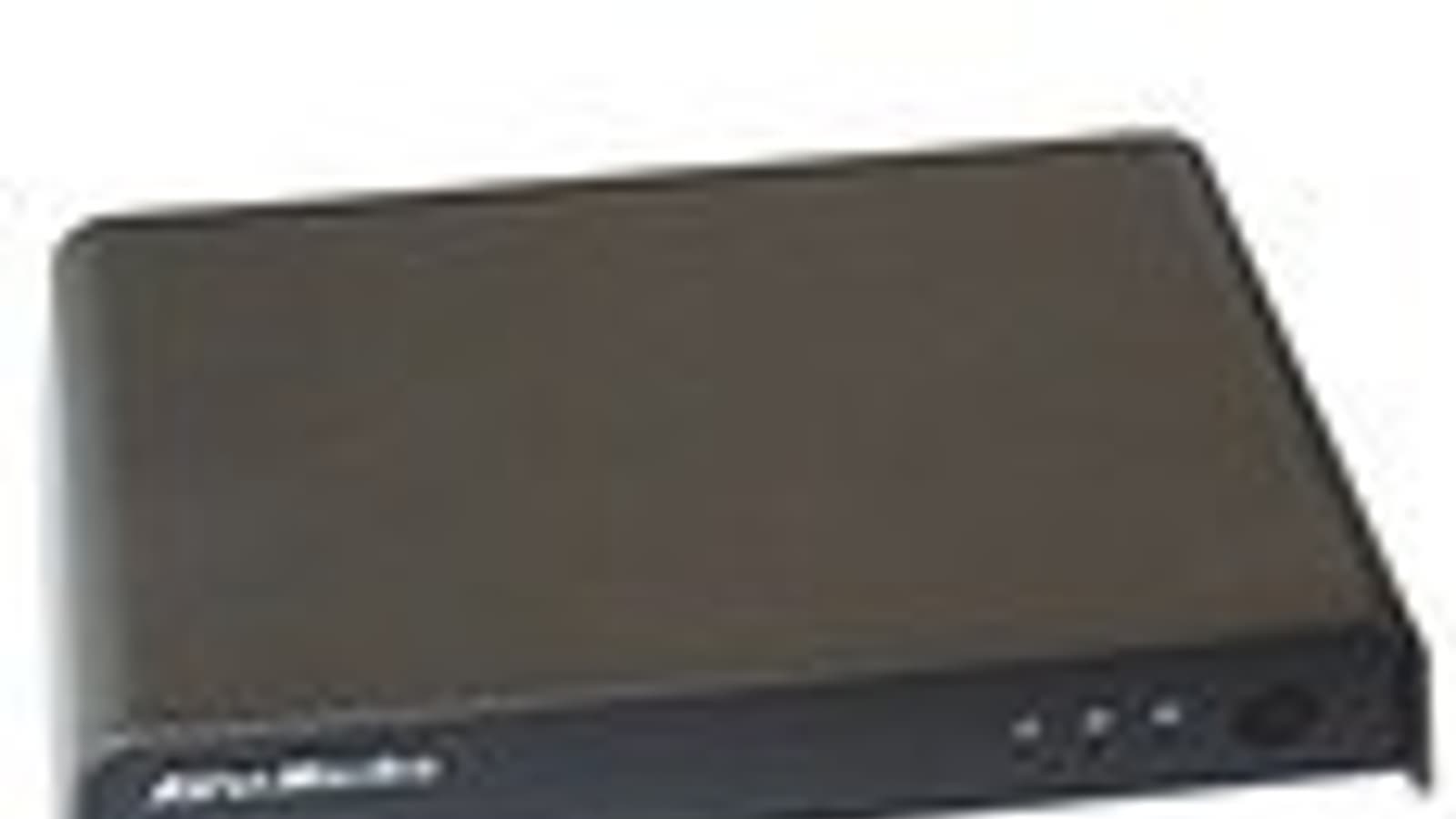

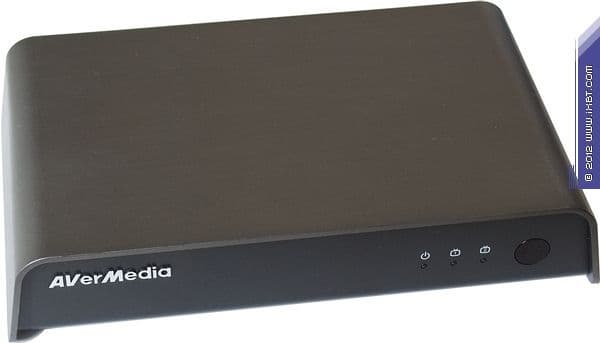

Внешний вид устройства проходит по категории «скромненько, но со вкусом»: серый матовый пластик с поверхностью крышки «под фрезерованный алюминий» мало того, что позволяет устройству не выглядеть дёшево, так ещё и является практичным с точки зрения незаметности следов от рук и пыли.

На передней панели расположены светодиодные индикаторы активности (синий), работы аналогового и цифрового режимов (зелёные) и круглое окно ИК-датчика. Устройство не поддерживает работу с пультами ДУ, ИК-датчик предназначен для настройки ИК-бластера (к этому мы ещё вернёмся далее по тексту).

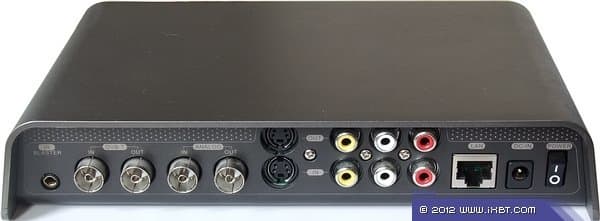

Задняя панель приютила (слева направо) разъём для подключения ИК-бластера, антенные IEC входы и выходы для цифрового и аналогового сигнала, S-Video и композитные (видео и 2 аудио с поддержкой стереозвука) входы и выходы, разъём Ethernet, разъём питания и предусмотрительно установленный механический выключатель.

HomeFree Combo поддерживает сквозное подключение всех источников как по высокой, так и по низкой частоте, что избавляет от использования делителей телевизионного сигнала и значительно упрощает коммутацию в целом. Этому способствуют и независимые антенные входы для аналогового и цифрового сигнала.

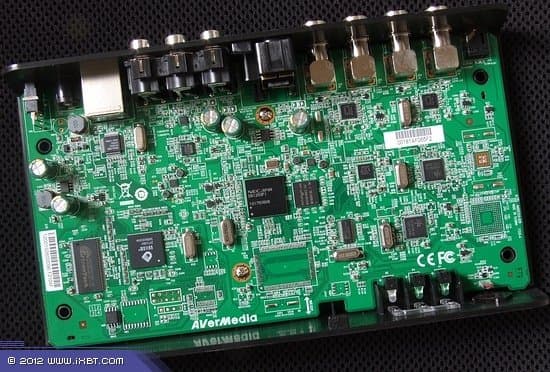

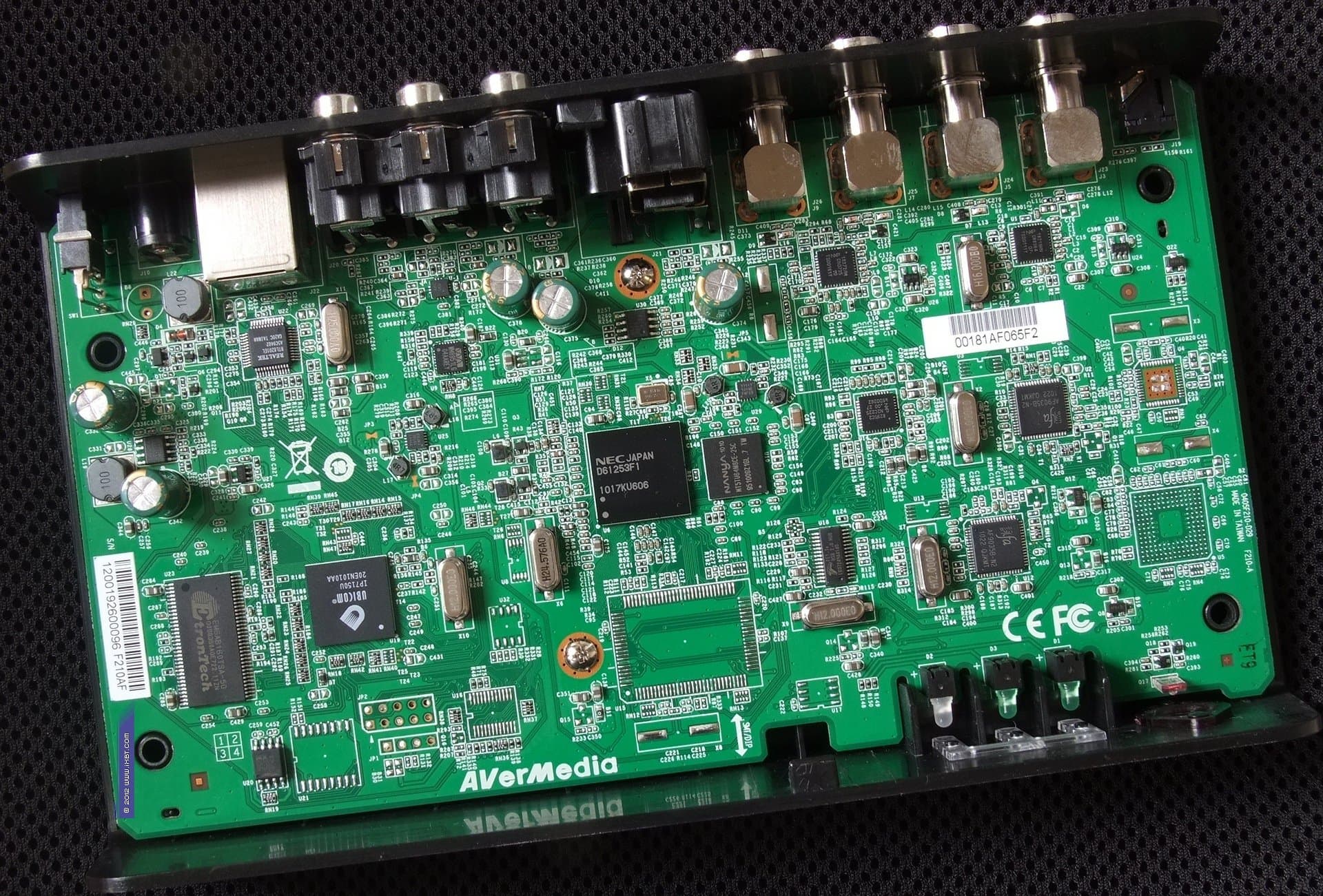

Габариты устройства позволили разместить основные микросхемы на одной стороне платы.

Приём аналогового сигнала во всех существующих стандартах осуществляется при помощи полупроводникового ВЧ-блока TDA18272/M («M» означает «Master», то есть ведущий приёмник в двухчиповых конфигурациях, весьма вероятно, что эта особенность и стала причиной использования именно этого чипа вместо используемого в других тюнерах компании TDA18271 производства NXP Semiconductors (бывшее подразделение Philips, выделенное в самостоятельную компанию, с февраля 2010 года часть разработок передана Trident Microsystems, Inc.) в связке с демодулятором TDA8295C2 производства той же компании.

Поддержку DVB-T обеспечивают отдельный цифровой ВЧ-блок NXP TDA18219HN и COFDM (Coded Orthogonal Frequency Division Multiplexing) демодулятор AF9035B-N2 компании ITE Tech. Inc.

Интересны два момента, во-первых, TDA18272 поддерживает цифровое вещание в DVB-T2, что позволяет модернизировать устройство с минимальными затратами, во-вторых, несмотря на гибридный характер этого ВЧ-блока, в нашем случае приёмник используется только для аналогового сигнала (вторая микросхема AF9035B-N2 играет исключительно роль USB-моста для аналоговой части).

Декодированием, аналогово-цифровым преобразованием и аппаратным сжатием в MPEG2 для передачи по сети занимается 10-разрядный процессор NEC D61253F1, обладающий встроенным MPEG2-кодировщиком (в качестве буфера используется модуль DDR2 SDRAM памяти объёмом 512 МБ фирмыNanya Technology).

Работой в сети HomeFree Combo обязан процессору Ubicom IP7150 с частотой 475 МГц (7 марта 2012 года Ubicom Inc. приобретена Qualcomm Inc.), известному по некоторым моделям маршрутизаторов, в частности, по D-Link DIR-655, а также модулю памяти SDRAM объёмом 64 МБ компании Etron Technology, Inc. и 10/100 Мбит/с Ethernet-контроллеру RTL8201EL производства Realtek Semiconductor Corp.

В нижней части корпуса расположена фигурная металлическая пластина, по всей видимости, предназначенная для улучшения устойчивости тюнера.

Конфигурация тестовых компьютеров

• Процессор Intel Core i7-970
• Системная плата Gigabyte X58A-UD3R (rev. 1.0)
• Оперативная память 16 ГБ (4×4096 DDR3 Samsung M378B5273DH0-CH9)
• Видеокарта NVIDIA GeForce GTX 580
• Звуковая карта Creative Sound Blaster X-Fi Titanium PCIe
• Жесткий диск 2 ТБ Seagate Barracuda LP (ST32000542AS)
• Жесткий диск 1 ТБ Seagate Barracuda 7200.12 (ST31000542AS)
• Жесткий диск 1 ТБ Seagate Barracuda 7200.12 (ST31000542AS)
• Жесткий диск 1 ТБ WD Caviar Blue (10EALX)
• Жесткий диск 1 ТБ Hitachi (HDT721010SLA360)
• DVD ReWriter ASUS DRW-24B1ST
• DVD ReWriter Optiarc AD-7173A
• Блок питания Chieftec BPS-950C

• Ноутбук Samsung R60/FE0C
• 15,4″ WXGA
• Intel Core 2 Duo Processor T5550 (1,73 ГГц/2 МБ/667 МГц)
• ATI HD2300 128 MБ
• HDD 160 ГБ (5400 об/мин)
• 2 ГБ DDR2

• Маршрутизатор TP-LINK TL-WR841ND
• Операционные системы Windows XP Professional (SP3) RUS и Windows 7 Ultimate x64 RUS

Список эфирных каналов при тестировании

Настройка

Одноуровневое установочное меню позволяет установить только фирменную программу AVerTV, драйверы в силу особенностей устройства не требуются.

После установки в системный трей помещаются иконка программы HomeFreeQuick, отвечающей за работу планировщика и доступ к настройкам.

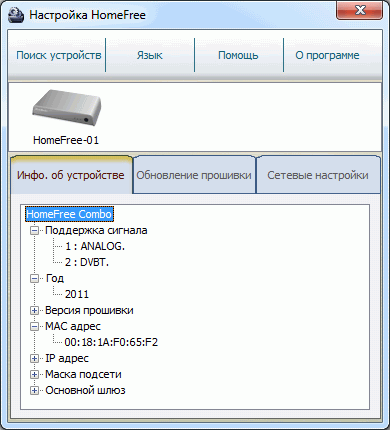

К последним относятся информация об устройстве,

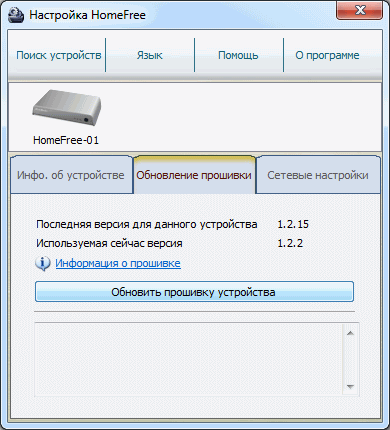

онлайн-обновление прошивки

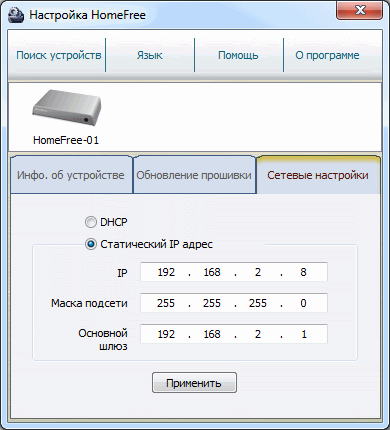

и настройка IP-адреса (DHCP или ручная).

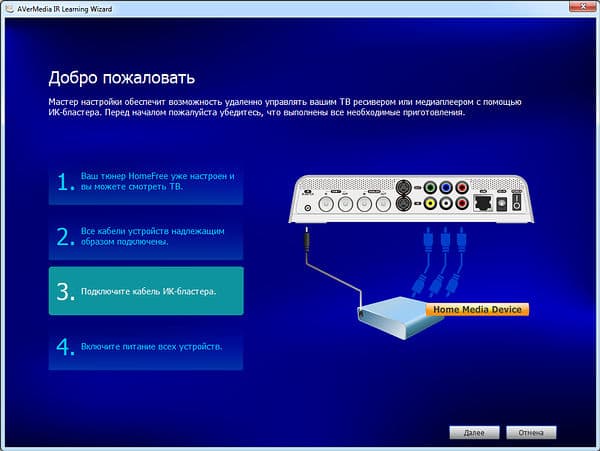

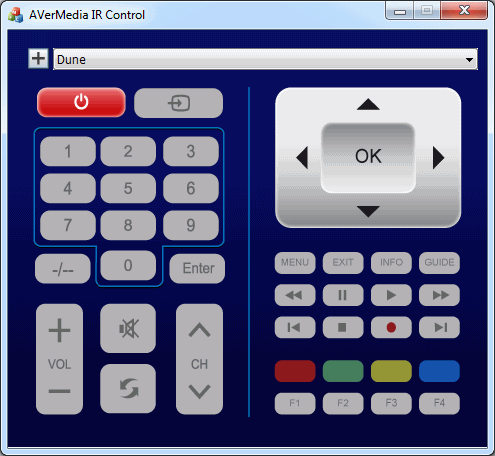

Там же можно разрешить автоматический запуск AVerTV при подключении тюнера или добавить/удалить приставку/проигрыватель, удалённо управляемые с компьютера при помощи ИК-бластера (см. далее по тексту).

При тестировании использовались AVerTV версии 6.5.1 (2.0.11 для HomeFree Combo, почему-то используется отличная от знакомой по другим продуктам компании нумерация) и HomeFree Manager версии 0.0.1.29.

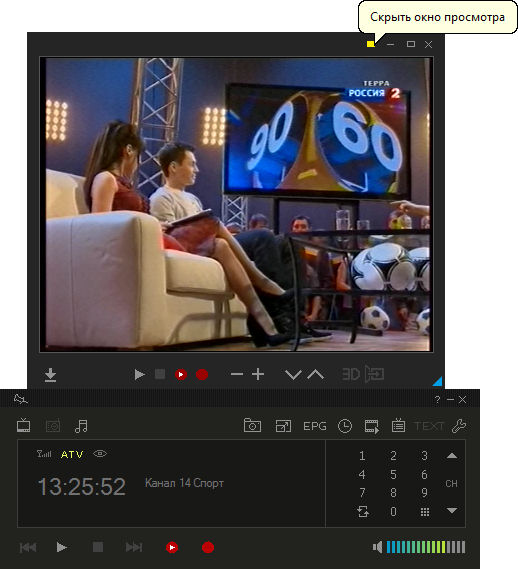

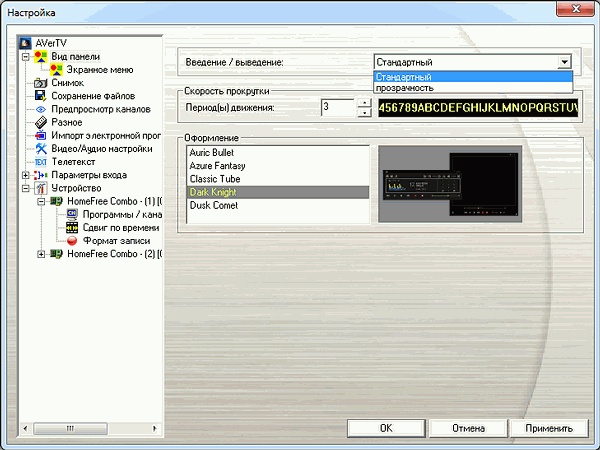

В разделе «Вид панели» находятся такие настройки интерфейса, как общее оформление (5 вариантов — Azure Fantasy, Dusk Comet, Auric Bullet, Classic Tube и схема Dark Knight, представленная на скриншоте выше), цветовая гамма экранного меню (OSD) и эффект прозрачности при вызове главной панели.

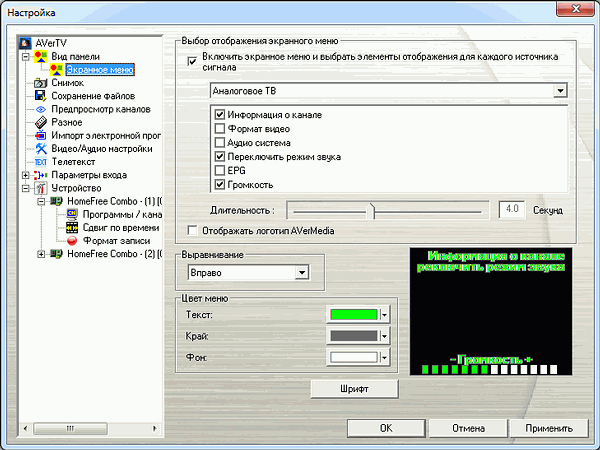

Подраздел «Экранное меню» позволяет выбрать цветовую гамму, длительность отображения меню, его расположение и параметры для вывода на экран (канал, систему цветности, режим звука, информацию о телепрограмме и громкость), а также включить вывод логотипа AVerMedia.

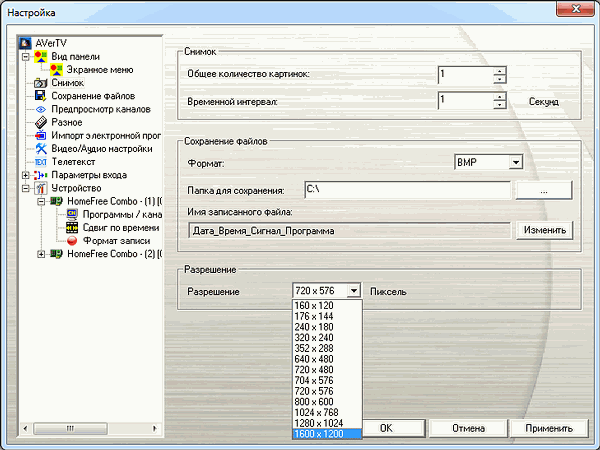

В настройках захвата кадров присутствуют количество снимков в серии, интервал между ними (от 1 до 60 секунд), формат изображения, префиксы (дата, время, сигнал, программа, пользовательский) и выбор разрешения (от 160×120 до 1600×1200). Максимальное количество скриншотов в серии составляет 100.

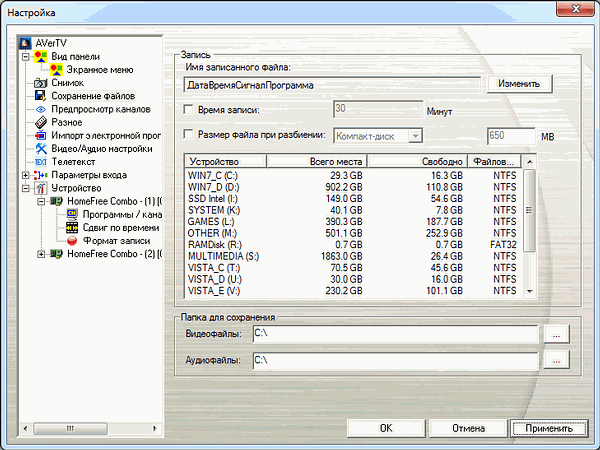

Раздел, отвечающий за сохранение файлов, предоставляет доступ к папкам для сохранения видео- и аудиофайлов, настройкам ограничения времени записи и разбиения файлов по размеру. Префиксы в названиях файлов совпадают с перечисленными выше для захвата кадров.

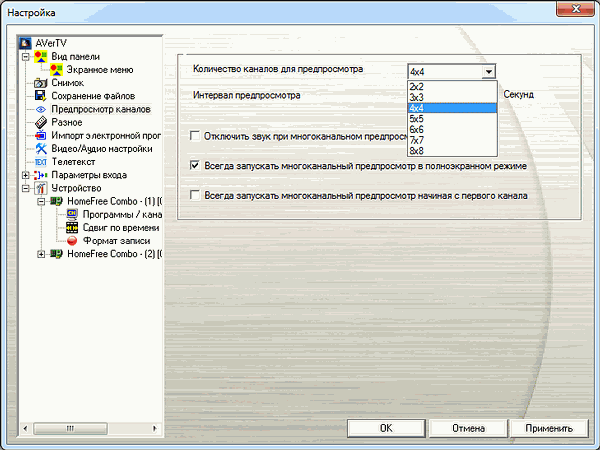

Раздел настроек многоканального предварительного просмотра содержит настройки размера матрицы (от 2×2 до 8×8), интервал переключения каналов, отключение звука в этом режиме, выбор между полноэкранным и оконным отображением и запуск просмотра с первого канала в списке.

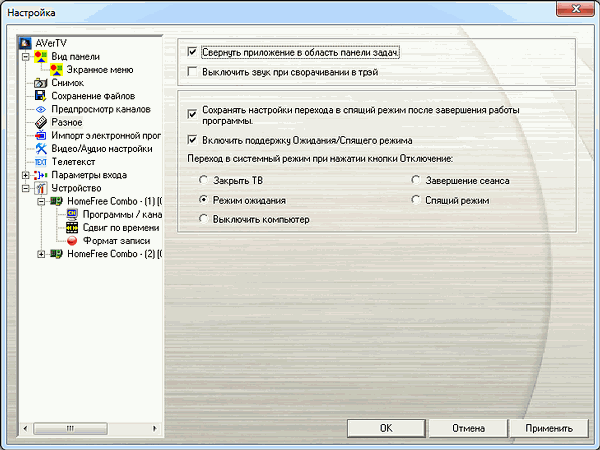

Раздел «Разное» позволяет настроить сворачивание приложения в системный трей с опциональным отключением звука. Здесь же находится поддержка энергосберегающих режимов с действиями, совершаемыми после отключения (закрыть приложение, завершить сеанс, режим ожидания, спящий режим, выключить компьютер).

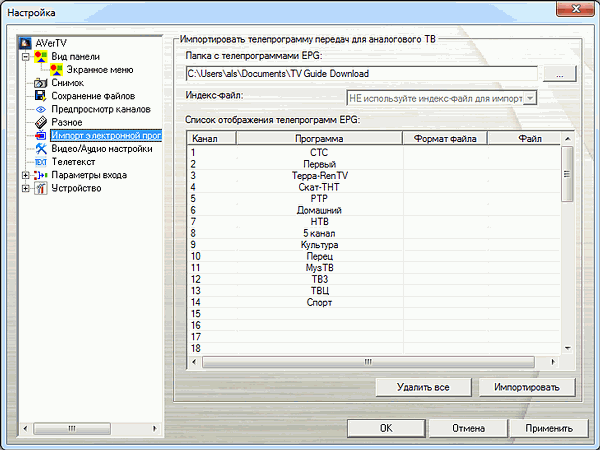

AVerMedia стала третьим после Beholder и GOTVIEW и последним на момент тестирования производителем на отечественном рынке TV-тюнеров, реализовавшим поддержку электронной программы передач EPG (Electronic Program Guide). Программа работает не только с внутренним форматом .avr, но и с популярным JTV (.ndx и .pdt).

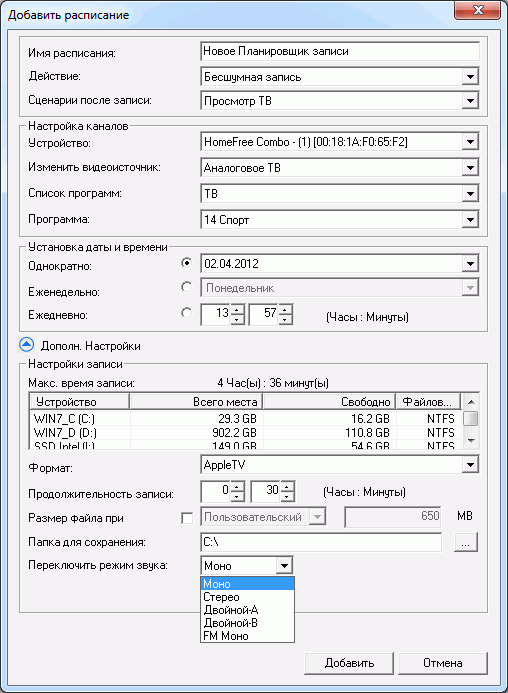

Для планирования записи согласно программе передач реализовано отдельное интерфейсное окно.

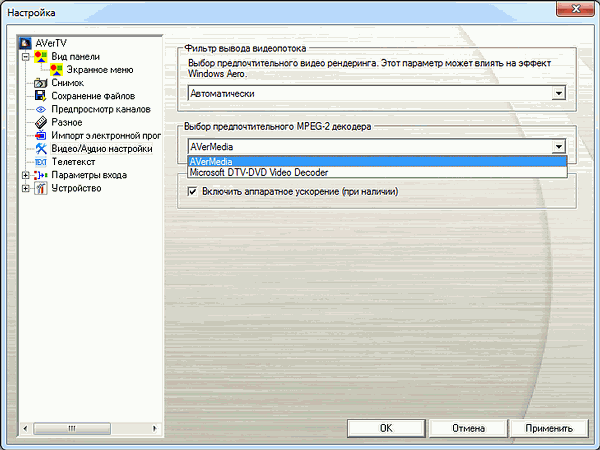

В разделе видео- и аудионастроек доступны выбор видеорендерера (автоматически, Overlay Mixer, Video Mixing Renderer и Enhanced Video Renderer при доступности последнего в системе), MPEG2-декодера (собственный декодер от AVerMedia или Microsoft DTV-DVD Video Decoder) и включение аппаратного ускорения при его наличии.

Настройки телетекста состоят из двух варианта вывода субтитров (в основном окне/в отдельном окне) и чекбокса, отвечающего за прозрачность.

К сожалению, раздел «Плагины», позволяющий выбирать дополнительные программные модули, в ПО для HomeFree Combo отсутствует, что, кроме общего ограничения функциональности по сравнению с PCI/PCI-Express/USB-тюнерами AVerMedia, лишает нас возможности объективно оценить качество приёма телевизионного сигнала даже с поправкой на аппаратное шумоподавление при MPEG2-кодировании потока (забегая вперёд, отметим, что управление параметрами шумоподавления также недоступно).

Не реализована в ПО HomeFree Combo и поддержка стереоизображения для затворных (NVIDIA 3D Vision), поляризационных и анаглифических очков.

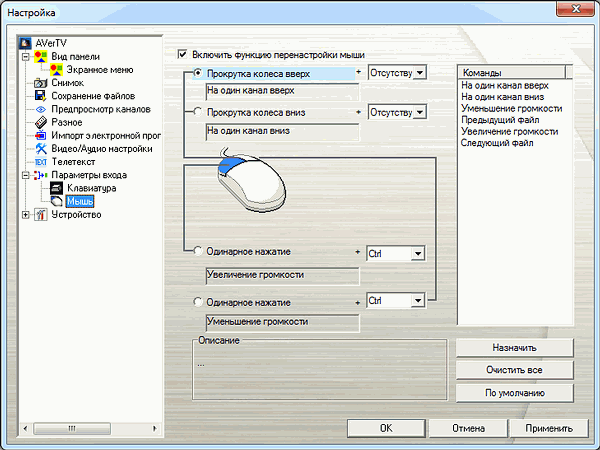

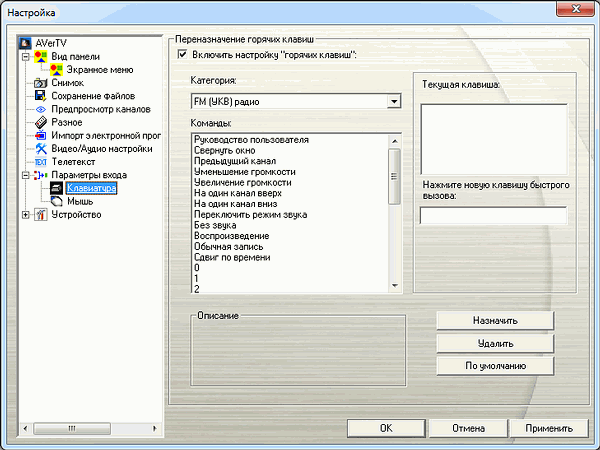

Раздел с так и не исправленным, несмотря на регулярное упоминание в наших обзорах, названием «Параметры входа» (в который раз уже обращаем внимание производителя на то, что логичнее было бы заменить «входа» на «ввода» или «управления») содержит два подраздела, отвечающие за настройки клавиатуры

и кнопок/колеса стандартной трёхкнопочной мыши. Поддерживаются комбинации «кнопка мыши + кнопка-модификатор».

Отсутствие поддержки пульта ДУ сказалось и здесь, соответствующий раздел не представлен.

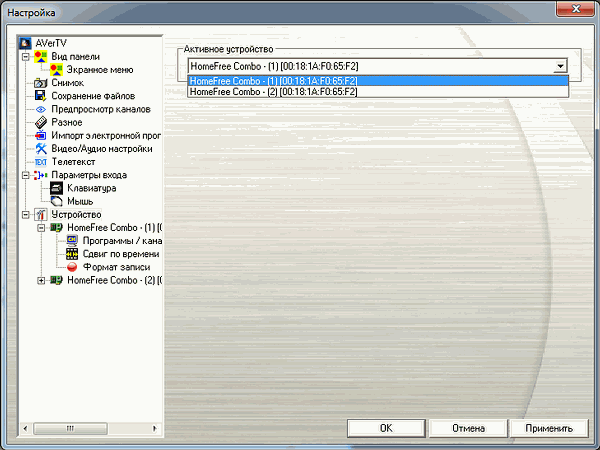

Независимая работа двух приёмников привела к тому, что HomeFree Combo в программе представлен двумя отдельными устройствами, соответственно вместо настроек аналогового и цифрового режимов имеем пункт «Программы / каналы» для каждого из них.

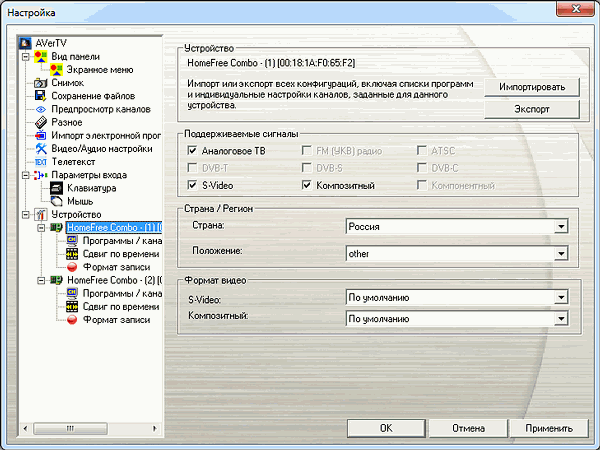

Раздел основных настроек первого устройства (аналоговый сигнал, композитный и S-Video входы) позволяет отключить любой из источников сигнала и настроить стандарты для S-Video и композитного видеовхода. Здесь же осуществляется выбор региона. Для Москвы и Санкт-Петербурга предусмотрены готовые списки каналов эфирного вещания.

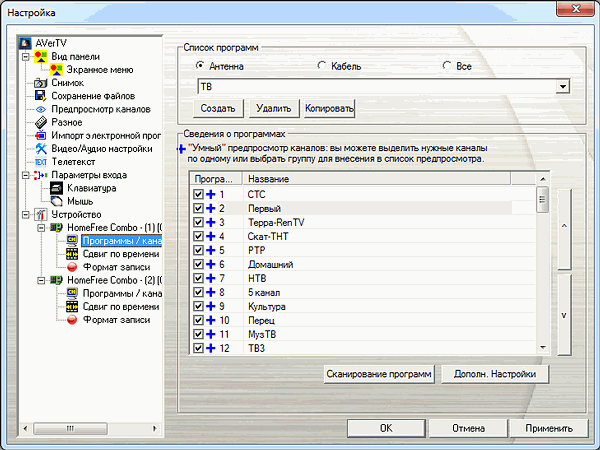

Поиск аналоговых каналов возможен как в антенном и кабельном диапазоне отдельно, так и с их объединением. Доступно сохранение нескольких пользовательских профилей.

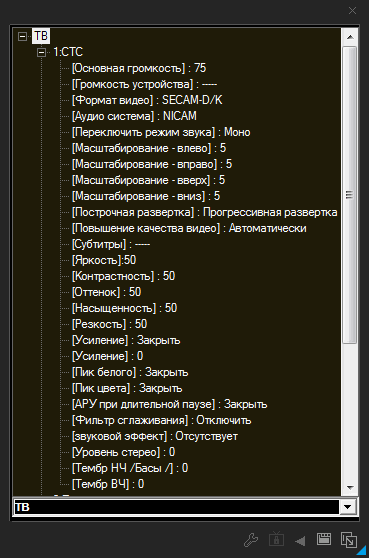

В дополнительных настройках традиционно можно найти название канала (доступное для редактирования и в общем списке), частоту, индивидуальный стандарт цветности и помещённый сюда поиск по всему диапазону частот.

Многоканальный предварительный просмотр имеет подзаголовок «умный» (Smart). Выражается это в пользовательском выборе каналов для отображения в оконной матрице (синие «плюсы» в списке каналов). Параметры предварительного просмотра для регулировки недоступны.

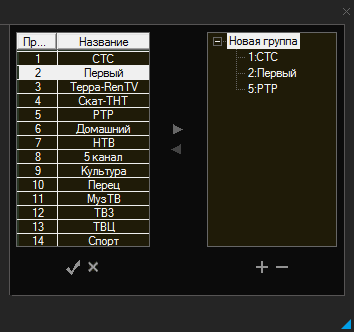

Поддерживаются пользовательские группы каналов.

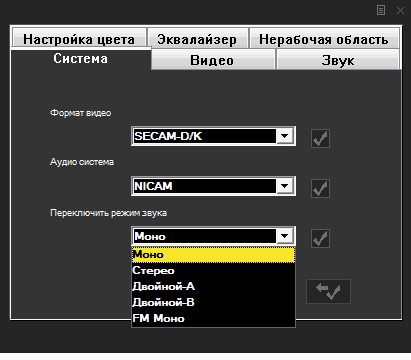

Остальные настройки, изменяемые для каждого канала индивидуально, вызываются при помощи специальной кнопки на панели интерфейса либо посредством контекстного меню.

Таким образом, к стандарту цветности и режимам звука добавляются яркость, контрастность, оттенок, насыщенность, резкость, масштабирование («нерабочая область» согласно терминологии AVerMedia) с независимой настройкой по всем направлениям и тип деинтерлейсинга (Bob, Weave, краевое сглаживание, обеспечивающая лучшую чёткость изображения прогрессивная развёртка).

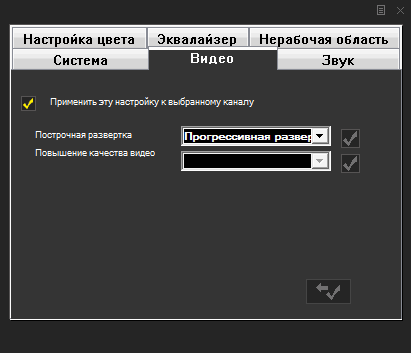

Не обошлось без потерь и здесь: отсутствуют названное в русском варианте «повышением качества видео» программное шумоподавление и опция «Усиление цвета» («Video Color Enhancement» в оригинале), позволяющая дополнительно управлять насыщенностью.

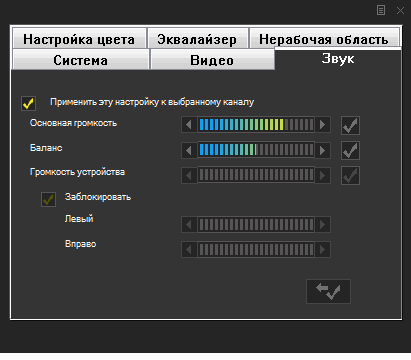

На своих местах остались 10-полосной эквалайзер с предустановленными режимами и ручным управлением, основная громкость и настройка баланса, раздельная регулировка громкости для левого и правого каналов тоже пала жертвой специфики устройства.

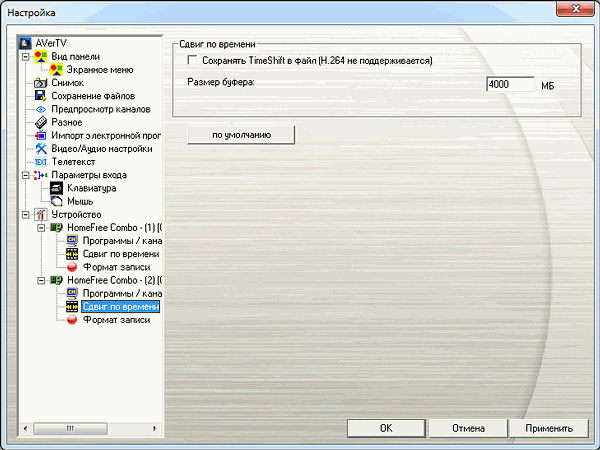

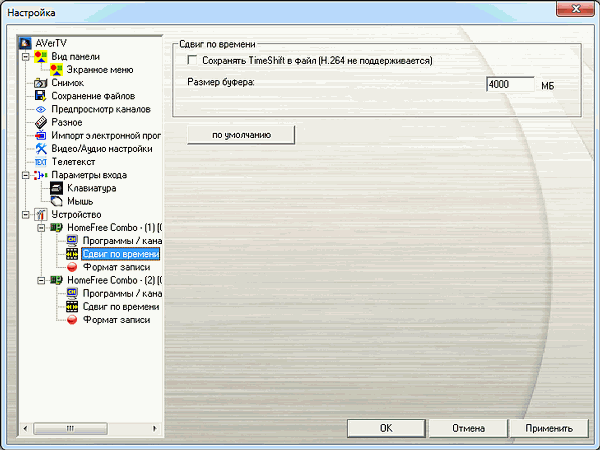

Трансляция сжатого MPEG2-потока стала причиной отсутствия каких-либо настроек при работе в режиме отложенного просмотра (TimeShift, сдвиг по времени), кроме размера буфера и включения/отключения сохранения файла после выхода из режима.

Тем не менее, параметры потока в этом режиме вполне удовлетворительны, постоянный видеобитрейт составляет 3500 Кбит/с, аудиобитрейт 192 Кбит/c при разрешении 720×576 для PAL/SECAM и 720×480 для NTSC.

К нескольким стандартным профилям, представленным в разделе настроек записи, можно добавлять пользовательские, однако количество поддерживаемых форматов ограничено MPEG2, H.264 и WMW/WMA.

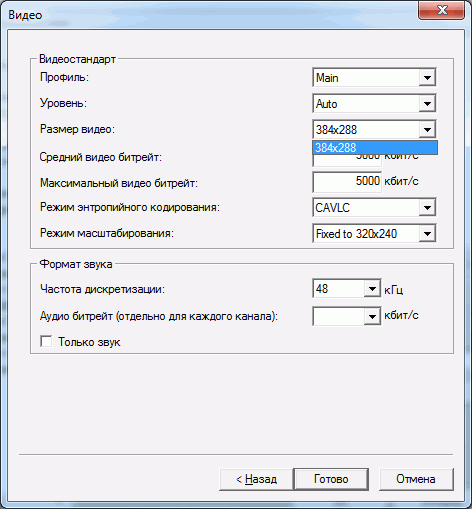

При записи в H.264 предусмотрены профили для продукции Apple (AppleTV, iPhone, iPad, iPod) и Sony PSP, есть возможность ручной настройки параметров, однако разрешение при этом ограничено 384×288 для аналогового и 320×240 для цифрового режимов.

Любопытно, что профиль AppleTV имеет большее разрешение и битрейт видео в 5000 Кбит/с, в связи с чем ограничение при ручной настройке выглядит странно. Впрочем, это можно объяснить требовательностью к ресурсам центрального процессора, в частности, тестовый ноутбук с этим профилем не справился.

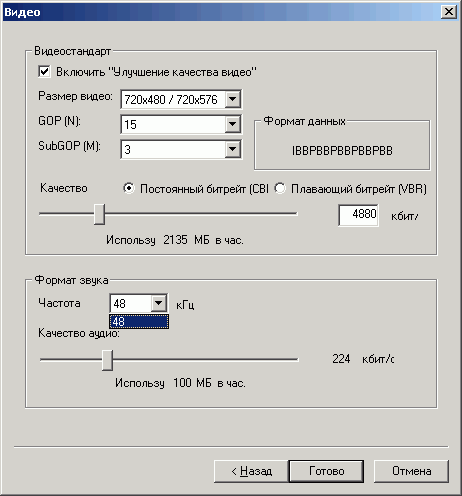

Пользовательские настройки записи в MPEG2 не позволяют менять разрешение относительно 720×480/720×576 и частоту дискретизации звука относительно 48 кГц, но можно настроить видеобитрейт (постоянный или переменный) в диапазоне 2000—15000 Кбит/с и аудиобитрейт в диапазоне 192—384 Кбит/c. Как ни странно, здесь сохранилась настройка штатного программного шумоподавления, но заметного её влияния на качество записи обнаружить не удалось.

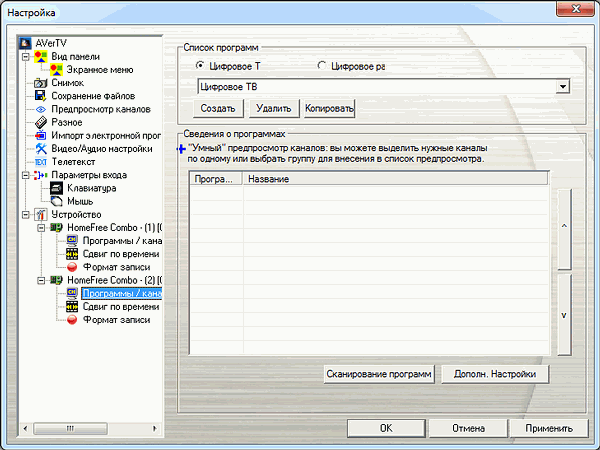

Несмотря на возможность DVB-T передавать на одной частоте телевизионные каналы и цифровые радиостанции, подход AVerMedia предусматривает раздельное отображение теле- и радиоканалов как для аналогового, так и для цифрового режимов, которому и посвящены полностью настройки второго устройства.

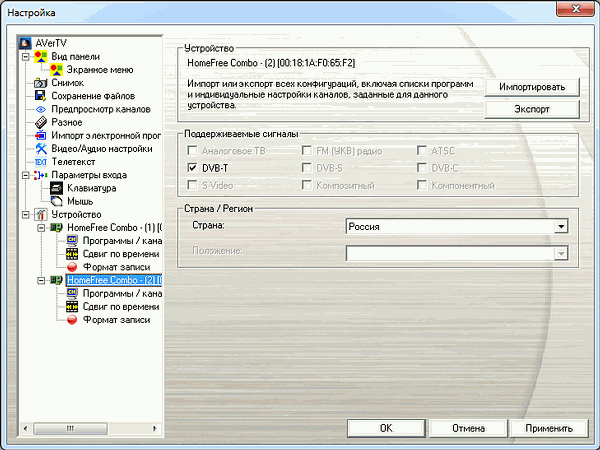

При выборе России в качестве региона автопоиск работает корректно. Сохранение пользовательских профилей доступно и здесь.
