Мы уже тестировали устройства вывода изображения, картинку на которые можно передавать по USB. Например, проекторы Epson EB-W6 и EH-TW420 и монитор Samsung C27A750X. Однако впервые к нам на тест попало устройство, допускающее исключительно USB-подключение.
Содержание:
- Паспортные характеристики, комплект поставки и цена
- Внешний вид
- Коммутация
- Меню, локализация и управление
- Изображение
- Оценка качества цветопередачи
- Измерение равномерности черного и белого полей, яркости и энергопотребления
- Определение времени отклика и задержки вывода
- Измерение углов обзора
- Выводы
Паспортные характеристики, комплект поставки и цена
| Тип матрицы | TN со светодиодной подсветкой |
| Диагональ | 54,67 см (21,5 дюйма) |
| Отношение сторон | 16:9 (477,5×268,5 мм) |
| Разрешение | 1920×1080 пикселей |
| Шаг пикселей | 0,2482 мм |
| Яркость | 150 кд/м² |
| Контрастность | 800:1 |
| Углы обзора | 170° (гор.) и 160° (верт.) до контраста 10:1 |
| Время отклика | 5 мс |
| Количество отображаемых цветов | 16,7 млн. |
| Интерфейсы |
|
| Совместимые видеосигналы | До 1920×1080 пикселей при 60 Гц |
| Акустическая система | Отсутствует |
| Особенности |
|
| Размеры (Ш×В×Г) | 512,2×389,1×193,7 мм с подставкой |
| Масса | 2,65 кг с подставкой |
| Потребляемая мощность | 15 Вт типично, менее 1 Вт в режиме ожидания |
| Комплект поставки |
|
| Ссылка на сайт производителя | www.aoc-europe.com |
| Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) | Н/Д(0) |
Внешний вид

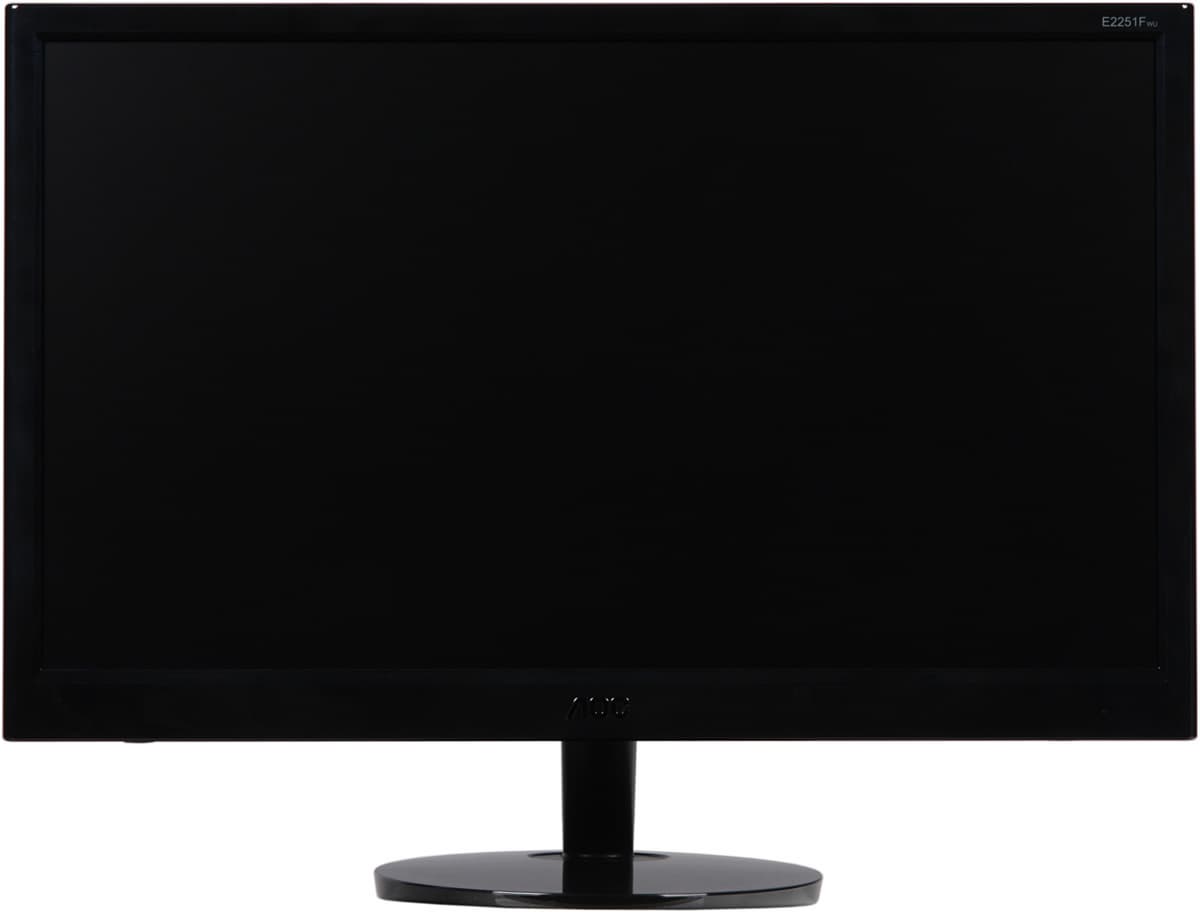

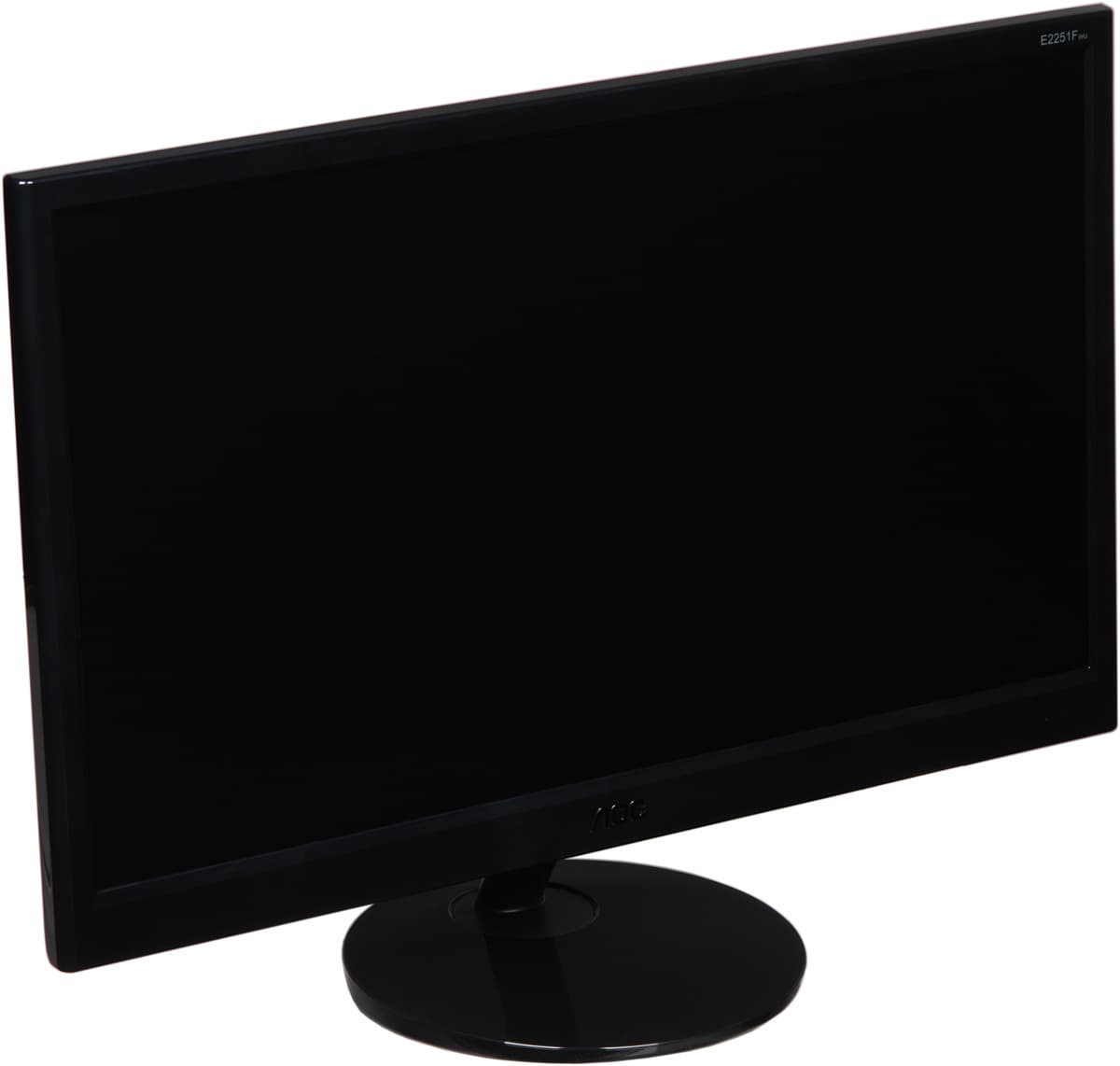

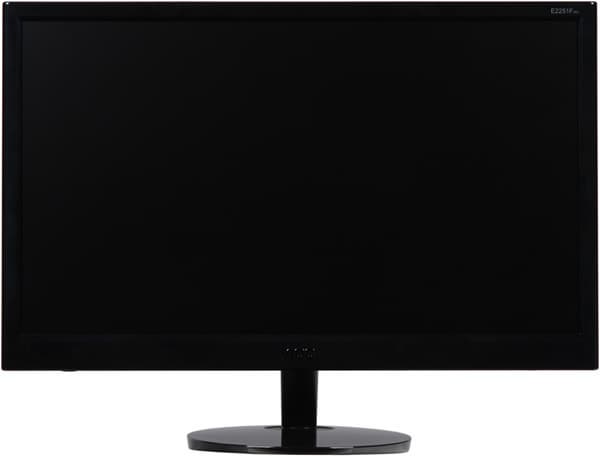

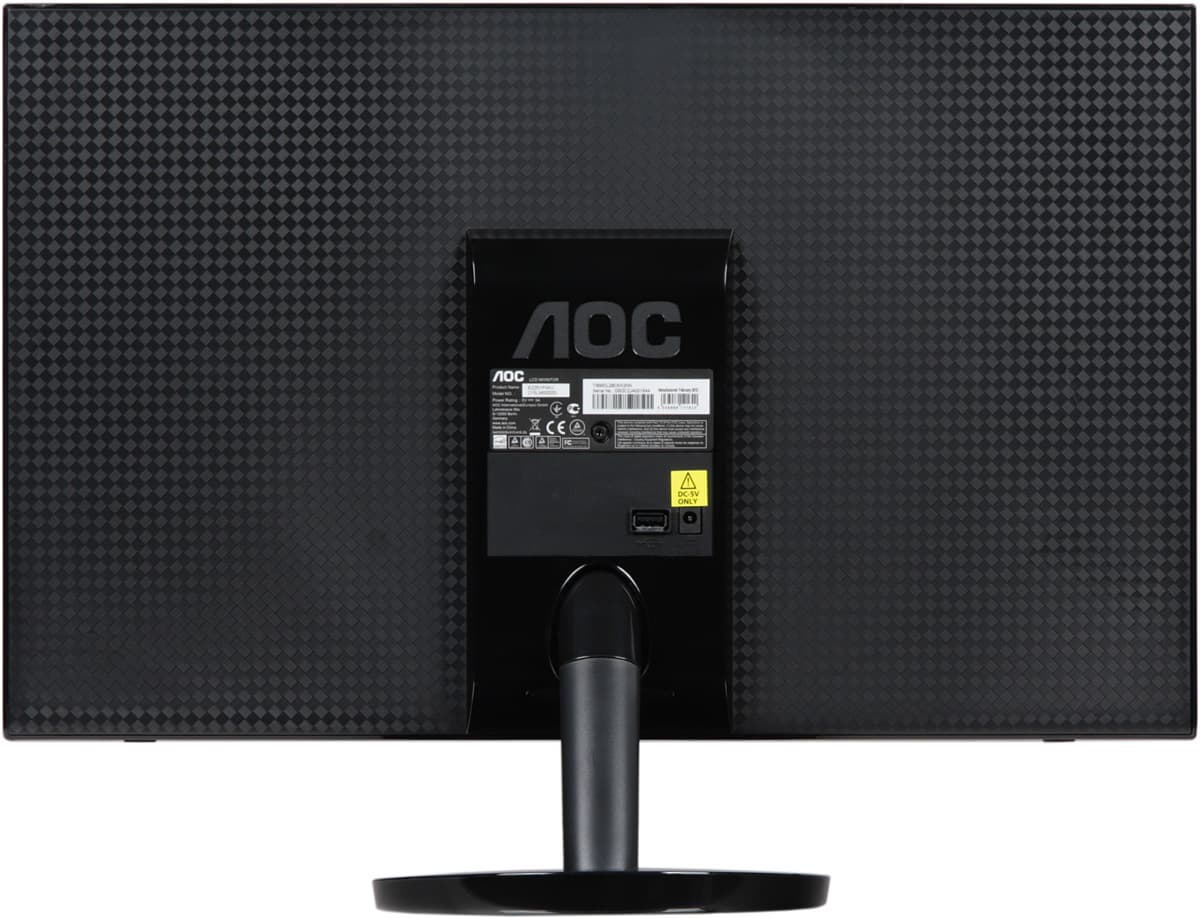

Корпус блока экрана, стойка и основание подставки изготовлены из черного пластика. Поверхность пластика местами зеркально гладкая, маркая и не очень устойчивая к появлению царапин, местами матовая, а задняя панель на большей части площади имеет узор из ромбиков. Матрица экрана черная и матовая.

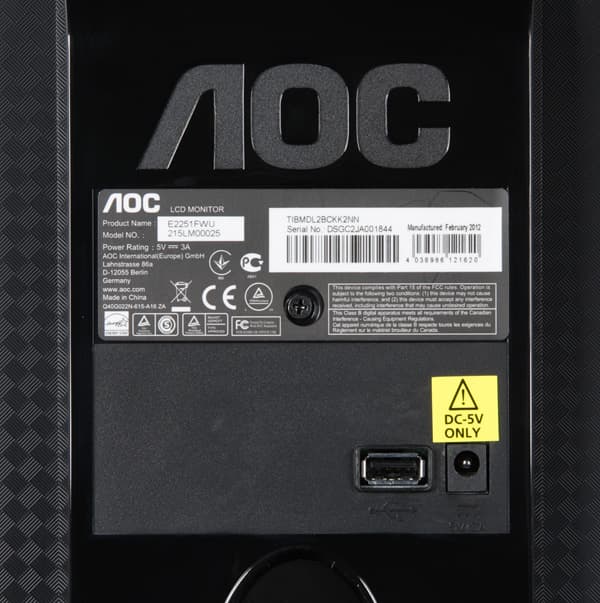

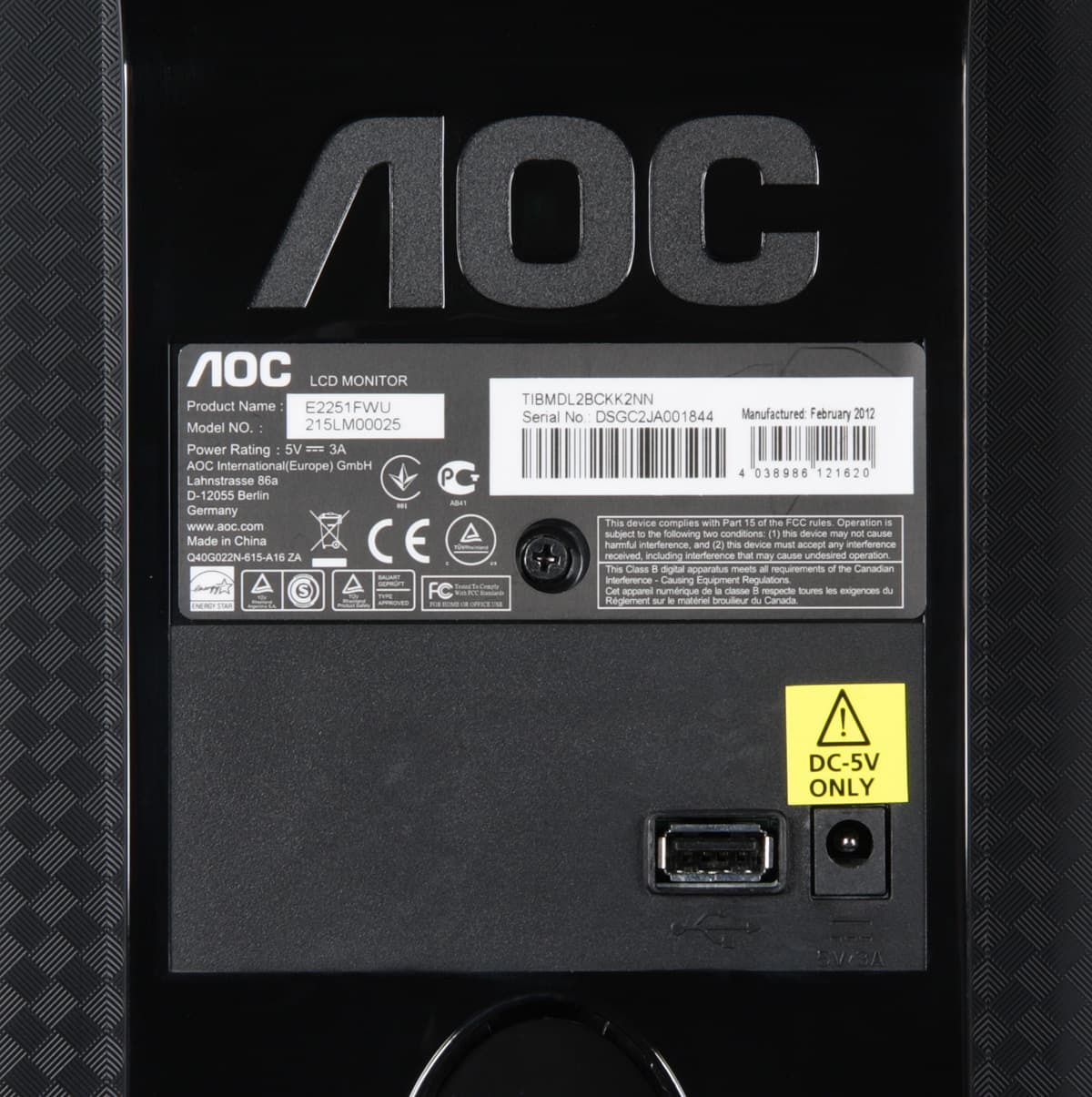

В правой нижней части фронтальной рамки находится неприметный индикатор состояния. Разъем питания и единственный интерфейсный разъем расположены на задней панели и ориентированы назад.

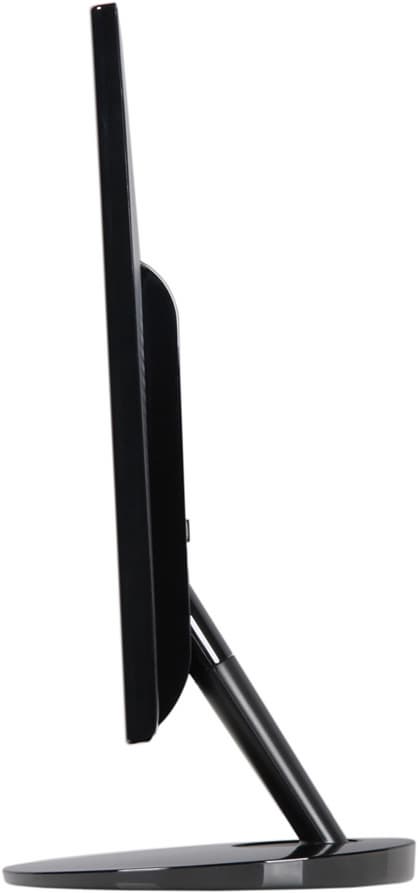

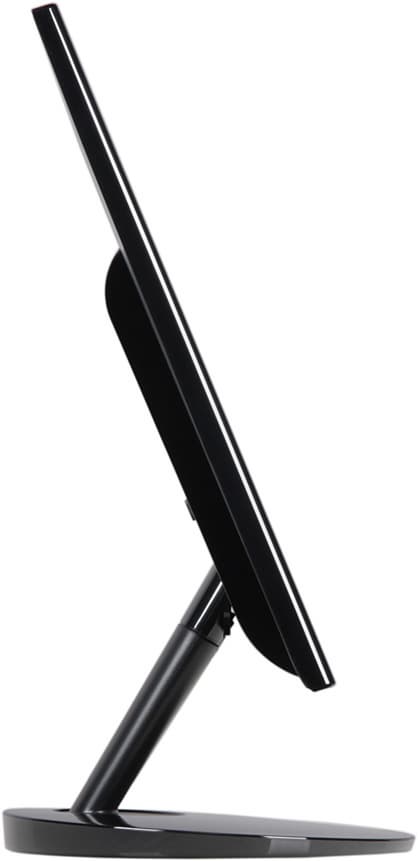

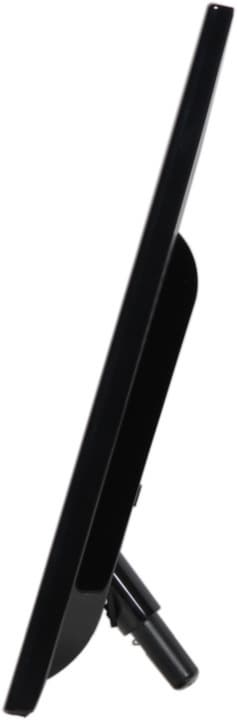

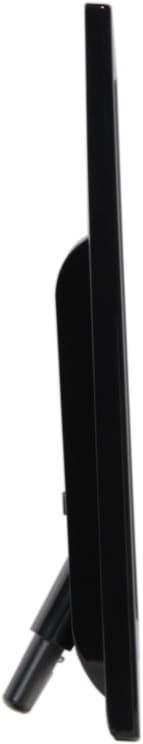

Основание подставки снизу усилено ребрами жесткости. Пять резиновых ножек-таблеток надежно фиксируют монитор на столе, а относительно большая площадь основания обеспечивает монитору хорошую устойчивость. Шарнир стойки позволяет немного наклонять блок экрана вперед и больше — назад.
Подставку с половиной стойки можно вообще не подсоединять — в этом случае часть стойки, постоянно закрепленная на блоке экрана, будет исполнять роль задней подпорки, а спереди монитор будет опираться на две резиновые прокладки, расположенные на нижнем торце блока экрана.
В руководстве особо предупреждают, что второй способ установки можно использовать только при размещении на горизонтальных поверхностях.
Коммутация
Изображение и питания монитор получает по USB. На случай недостаточной мощности одного порта комплектный кабель (длиной 108 см) разветвляется на две вилки типа A. Заметим, что используется нестандартный кабель, у которого на обоих концах вилки A-типа. На всякий случай, если и двух портов будет недостаточно, к монитору можно подключить внешний блок питания с напряжением 5 В и током до 3 А. Полюса разъема питания на мониторе не указаны, но, видимо, на центральный штырек нужно подавать +, по крайней мере, при таком подключении питания монитор работает.

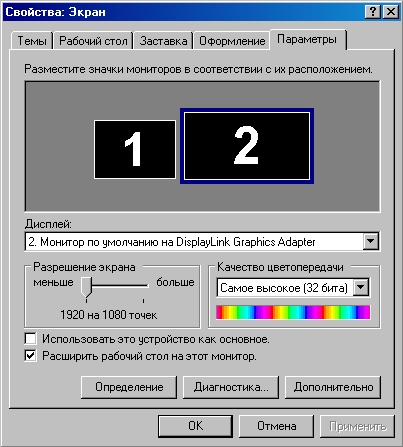

Передача изображения осуществляется с помощью технологии DisplayLink. Поддерживаются современные версии Windows (начиная с XP SP2) и Mac OS X. Свежие драйвера и сопутствующую информацию можно получить на одноименном сайте. Тестирование монитора мы проводили с самыми последними версиями драйверов. При установке драйвера DisplayLink и подключении монитора в трее появляется значок монитора на проводе,
а рабочий стол расширяется на подключенный монитор, при этом в списке диспетчера устройств появляются три новые записи.

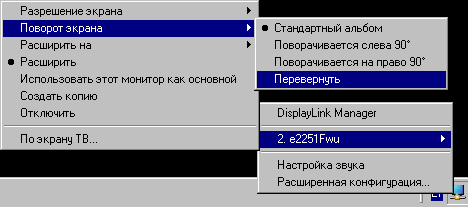

Настройки доступны при щелчке на значок в трее, а также на системной панели настроек экрана.

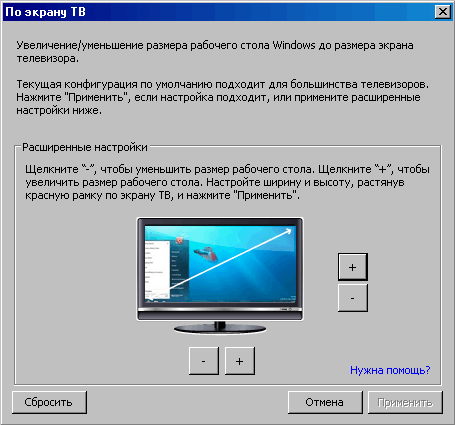

Из дополнительных настроек есть только специальный режим вывода видео (видимо, под Windows 7, и никакой разницы при его включении мы не увидели), вызов настроек звука (в данном мониторе передача звука не поддерживается) и настройка границы рабочего стола, позволяющая отобразить рабочий стол целиком на устройствах с не отключаемым оверсканом.
Тестирование работы DisplayLink проводилось на компьютере с Windows XP SP3 (процессор Intel Core2 Duo E6400) и с Windows 7 (процессор AMD Athlon X2 4600+ и видеокарта AMD Radeon HD7870). Результат примерно одинаковый. В случае статичной и медленно меняющейся картинки все отлично — четкость высокая, артефактов нет (хотя в некоторых программах под Windows XP пришлось отключать аппаратное ускорение, например, в Mozilla Firefox и в OpenOffice.org Impress). В случае видео все не так радужно. Во-первых, далеко не все плееры поддерживаются, например, Windows Media Player поддерживается, а Media Player Classic - Home Cinema — нет. Во-вторых, при воспроизведении видеофайла, особенно разрешения Full HD на весь экран в зависимости от его типа пропускается больше или меньше кадров — от несильно заметного подергивания изображения, до слайд-шоу из пары кадров в секунду. При этом на подключенном по VGA мониторе то же самое видео воспроизводилось без каких-либо артефактов. Кроме того, динамическое изображение по DisplayLink выводится с уменьшенным в два раза или больше разрешением и без какого-либо сглаживания, поэтому быстро меняющиеся участки изображения имеют выраженные ступеньки на границах и распадаются на квадратики. Также несколько раздражает то, что курсор мыши на подключенном по USB мониторе иногда замирает на пару секунд. В итоге, можно сделать вывод, что связка из DisplayLink и USB 2.0 пригодна только для вывода статичного или медленно меняющегося изображения. Смотреть фотографии, пользоваться веб-браузером, показывать презентации и т.д. можно, а вот играть в динамичные игры или смотреть кино уже не получится.
Меню, локализация и управление
Индикатор питания при работе неярко светится синим и не горит, если монитор выключен. Аппаратные (кнопки) и программные средства управления монитором отсутствуют. На CD-ROM из комплекта мы обнаружили руководства пользователя в виде PDF-файлов (русскоязычной версии нет) и инсталляторы драйвера DisplayLink для Windows и Mac OS. Файлов с руководством на сайте компании мы не нашли.
В случае статичного изображения яркостная и цветовая четкости максимально возможные, дополнительного подчеркивания контуров нет. «Кристаллический» эффект отсутствует.
Тестирование ЖК-матрицы
Оценка качества цветопередачи

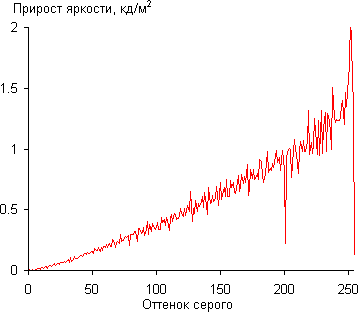

Для оценки характера роста яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255). График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

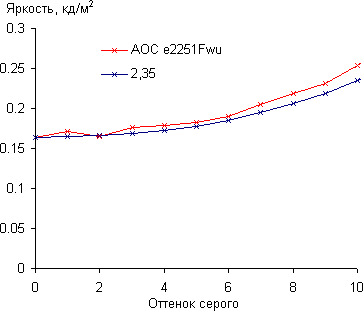

Рост прироста яркости в целом равномерный, и каждый следующий оттенок значимо ярче предыдущего, кроме пары оттенков в темной области:

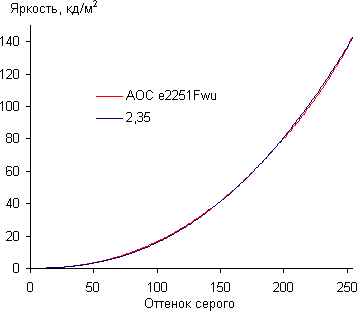

Аппроксимация полученной гамма-кривой дала показатель 2,35, что немного больше стандартного значения 2,2, при этом аппроксимирующая показательная функция несильно отклоняется от реальной гамма-кривой:
Для оценки качества цветопередачи мы использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.3.4).

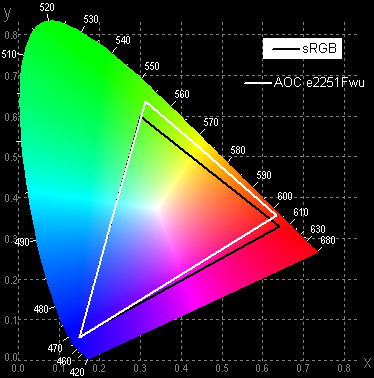

Цветовой охват немного отличается от sRGB:

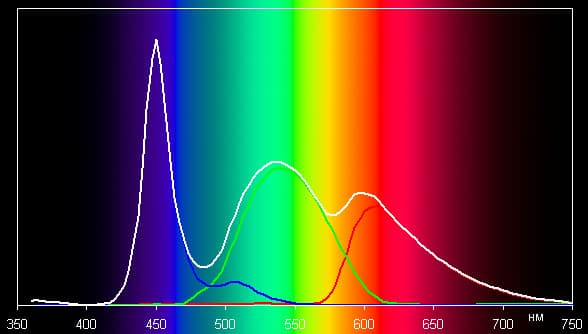

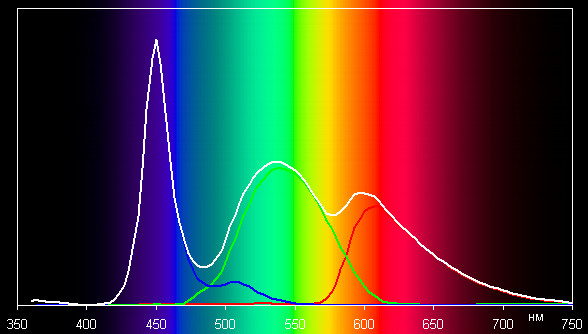

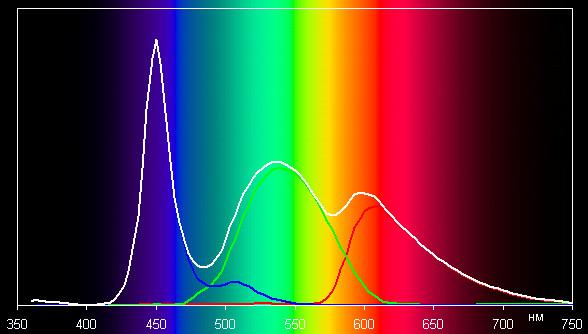

Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):

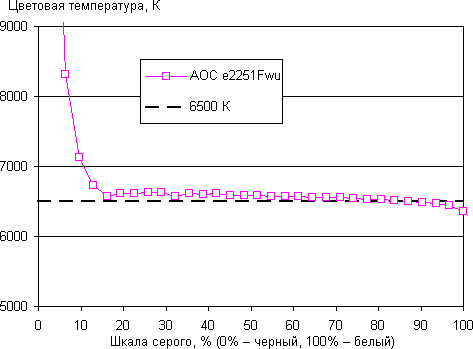

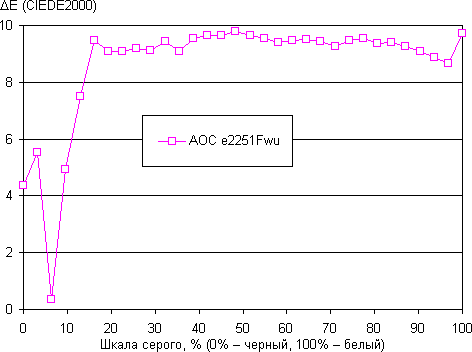

Такой спектр с широкими горбами характерен для мониторов, в которых используется светодиодная подсветка. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр дельта E):
Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Цветовая температура равна стандартным 6500 К. ΔE относительно большое, но меньше 10 — значения, выше которого, цветопередача считается неудовлетворительной. ΔE повышает избыток зеленой компоненты, что приводит к некоторому повышению яркости при том же энергопотреблении. Тем не менее, на большей части шкалы серого ΔE имеет незначительную вариацию, и это обуславливает хорошую визуально воспринимаемую цветопередачу.
Измерение равномерности черного и белого полей, яркости и энергопотребления
Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась, как отношение яркости полей в измеряемых точках.
| Параметр | Среднее | Отклонение от среднего | |
| мин., % | макс., % | ||
| Яркость черного поля | 0,15 кд/м² | −13,4 | 11,8 |
| Яркость белого поля | 140 кд/м² | −9,7 | 10,8 |
| Контрастность | 918:1 | −7,9 | 7,4 |
Аппаратные измерения показали хорошую равномерность яркости белого и черного полей и контрастности. Визуально на черном поле во весь экран нет локальных засветок.
Яркость белого поля в центре экрана, полученная с помощью яркомера «Аргус-02», равна 143 кд/м². В помещении с типичным уровнем освещения яркость монитора будет соответствовать комфортному уровню, но на очень ярком свету экран будет блеклым, а в полной темноте — чересчур ярким. Мерцание подсветки аппаратно обнаруживается, но из-за очень высокого коэффициента заполнения визуально никакого мерцания не видно. Замеры тока потребления с помощью установки, описанной в этой статье, дали средние значения 1,9 А при выводе статичного изображения и 2,1 А в случае динамичной картинки, при этом пиковые значения тока составили 2,1 А и 2,3 А соответственно. Далеко не каждый порт USB способен выдать такие токи, с учетом того, что стандартом USB 2.0 предусмотрен ток до 500 мА, и даже устройства USB 3.0 не должны потреблять более 900 мА. Тем не менее, в случае двух наших компьютеров монитор работал при подключении к одному(!) USB-порту, разведенному непосредственно на тыловой планке материнской платы.
Определение времени отклика и задержки вывода
Время отклика при переходе черный-белый-черный равно 5,6 мс (2,9 мс вкл. + 2,8 мс выкл.). Переходы между полутонами происходят в среднем за 27,4 мс в сумме. Режим с разгоном матрицы отсутствует, что и обуславливает относительно большие времена отклика.
Задержка вывода изображения относительно ЭЛТ-монитора составила в среднем 73 мс. Для динамичных игр многовато.
Измерение углов обзора
Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном и горизонтальном направлениях. Диагональное направление в случае TN-матриц не представляет особого интереса, поэтому этот тест мы пропустили.
 |  |
| В вертикальной плоскости | В горизонтальной плоскости |
 |  |
| Контрастность | Яркость черного поля |
Уменьшение яркости на 50% от максимального значения:
| Направление | Угол, градусы |
| Вертикальное | −33/31 |
| Горизонтальное | 46 |
Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. При отклонении вниз темные оттенки инвертируются, при отклонении вверх инвертируются светлые. Контрастность в диапазоне углов ±82° не опускается ниже значения 10:1.
Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:
В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3. Из графиков следует, что чистые красный, зеленый и синий цвета меняются несильно, а светлые оттенки, в том числе белый и серый, претерпевают значительные отклонения.
Выводы
Монитор оснащен широкоформатной TN-матрицей со светодиодной подсветкой, имеющей типичные характеристики. Не является типичным способ подключения к источнику сигнала и питания — для того и для другого используется USB-интерфейс, при этом передача изображения осуществляется по технологии DisplayLink. Монитор можно использовать в качестве дополнительного для расширения рабочего стола, при этом выводить на него лучше статичное или медленно меняющееся изображение, так как для отображения десятка и более кадров в секунду в разрешении 1920 на 1080 пикселей скорости интерфейса USB 2.0 явно недостаточно.
Достоинства:
- Для работы нужен только USB-интерфейс
- Возможность использования внешнего питания
- Допустимы два способа установки
Недостатки:
- Нет никаких аппаратных регулировок
