Sapphire Axion RS350AS4-A44 ? системная плата на базе чипсета ATI Radeon 9100 Pro IGP


Плата вышла под торговой маркой, больше известной в мире видеокарт, но пугаться этого не стоит: видимо, фактический производитель видеокарт Sapphire — компания PC Partner — решила выделить некоторые платы (включая модели на базе чипсетов ATI) в отдельную группу, продавая их под своим «видеокарточным» брендом, а не под стандартным брендом для системных плат (собственно «PC Partner»). Возможно, это связано с тем, что было принято решение продвигать продукты Sapphire в качестве «серьезных», в то время как имя PC Partner на рынке системных плат слишком прочно связано с недорогой продукцией класса low-end. Заодно получается так, что все продукты на чипах ATI будут продаваться под одним брендом.

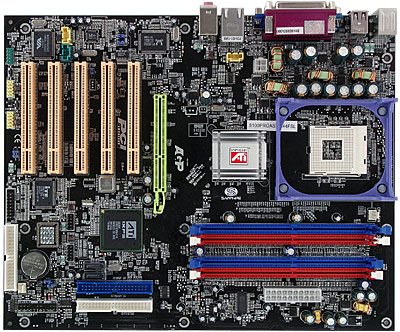

Разводка платы привычна для современного продукта — не совсем удобно расположен ряд разъемов вдоль левого края платы, аудиовходы расположены перед, а разъемы SATA/IDE — позади слотов PCI. Видимо, слишком уж много стало этих разъемов, чтобы можно было расположить их удобно все без исключения. Доступ к перемычкам не затруднен даже при установке платы в корпус, однако краткое описание их функциональности на текстолите отсутствует. Даже странно — редко такое бывает, обычно функции перемычек на текстолите описывают, чтобы не заставлять пользователя лишний раз копаться в документации. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 10 конденсаторов по 1500 мкФ. Также на плате находятся стабилизаторы напряжения шины AGP (включающий 2 конденсатора по 1000 мкФ) и памяти (6 по 1000 мкФ, усилен применением индуктивных элементов).

На плате нет разведенных, но не распаянных мест под микросхемы и разъемы. Размер платы — 305х245 мм (полноразмерный ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы ITE IT8712F-A. Контролируются:

  • напряжения процессора, памяти, шины AGP, батарейки, +3,3, +5, +12 В и +5 В Standby;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Вентиляторов контролируется всего два, что, в общем-то, для современного продукта маловато. Один на процессорный кулер, еще один на вытяжной кулер системного блока… а если еще и на винчестер охлаждение поставить захочется?

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 478);
  • 4 разъема под DDR SDRAM DIMM (до 2 ГБ памяти DDR200/266/333/400 с возможностью организации двухканального режима);
  • Слот AGP (с защелкой);
  • 5 слотов PCI;
  • Разъемы питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — оба «чипсетные»;
  • 2 разъема SATA (Serial ATA) — оба «чипсетные»;
  • 2 разъема для подключения планки с дополнительными портами USB (2.0);
  • 2 разъема для подключения планки с дополнительными портами FireWire;
  • Разъем для подключения планки с разъемами TV-Out;
  • Разъем для подключения Game-порта;
  • Разъем для подключения стандартного IrDA-модуля;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения звукового сигнала AUX-In;
  • Разъем для подключения датчика открытия корпуса;
  • Разъем WOL (Wake-on-LAN);
  • Разъем для подключения планки с дополнительными звуковыми выходами и S/PDIF;
  • 2 разъема для подключения вентиляторов (оба с возможностью контроля количества оборотов).

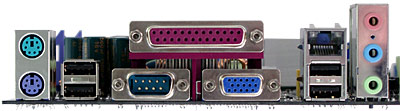

Задняя панель платы (слева направо, по блокам)

  • Порты PS/2 для мыши и клавиатуры;
  • 2 порта USB;
  • 1 LPT, 1 COM-порт, 1 VGA;
  • 2 порта USB и 1 RJ-45 (Fast Ethernet);
  • 3 аудиоразъема (Mic-In, Line-In, Front).

Комплект поставки

  • Упаковка стандартного дизайна;
  • Документация: руководство пользователя материнской платы на английском языке;
  • Кабели: один Serial ATA, один ATA66/100/133 и шлейф для подключения дисковода;
  • Планка на заднюю панель компьютера с 2 портами FireWire;
  • Планка на заднюю панель компьютера с разъемами TV-Out типов Coaxial и S-Video;
  • Заглушка на заднюю панель платы;
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • PC-cillin 2002;
    • Drive Image 4.0;
    • Partition Magic SE 6.0 SE.

В общем, комплектация богатством не блещет, хотя все что нужно, в принципе, есть.

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека Avance Logic ALC655, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF;
  • Сетевой, на базе микросхемы Realtek RTL8100C, с поддержкой 10/100 Мбит/с Base-T (Fast Ethernet);
  • FireWire, на базе микросхемы VIA 6307, с поддержкой 2 портов.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.2 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:+0.33, -0.20Хорошо
Уровень шума, дБ (А):-86.0Хорошо
Динамический диапазон, дБ (А):85.6Хорошо
Нелин. искажения, %:0.044Хорошо
Интермод. искажения, %:0.070Хорошо
Взаимопроникновение каналов, дБ:-84.5Очень хорошо

Общая оценка: Хорошо (подробнее).

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для включения/выключения звукового контроллера
Перемычка для включения/выключения контроллера FireWire
Перемычка для включения/выключения сетевого контроллера
Из BIOS, основанного на версии 6.00PG от Phoenix-AwardНастройки таймингов памяти+CAS Latency, TRCD, TRP, TRP, TRAS, I/F Timing, Dynamic CKE, Read Bypass, Async Mode, Dual Channel Interleave
Выбор частоты работы памяти+Auto, DDR200, DDR266, DDR333, DDR400
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам+
Изменение частоты FSB+до +15 МГц к номиналу, шаг 1 МГц
Изменение коэффициента умножения процессора+x8—x50
Изменение напряжения ядра процессора-
Изменение напряжения памяти-
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS I-4M, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Производительность

На текущий момент мы протестировали всего одну плату на ATI Radeon 9100 Pro IGP, так что у нас нет никаких данных о том, насколько ее скорость типична для представителей чипсета.

Результаты тестов:
