Sapphire Axion A26 ? системная плата на базе чипсета ATI Radeon 9100 IGP


Начнем с основного: тот продукт, что попал к нам, фактически все еще имеет статус инженерного образца, хотя и снабжен некоторыми атрибутами «нормальной платы» — собственной коробкой и руководством пользователя, и комплектуется дополнительным ПО. Более того, даже не совсем понятно, является ли попавший к нам в руки образец версией «release candidate» или это все еще «бета» (не исключен вариант, что вообще «альфа»). В остальном — продукт типичен для своего формата: средняя функциональность, скудные возможности по настройке и не слишком впечатляющая комплектация (не для всех, впрочем, это будет минусом).

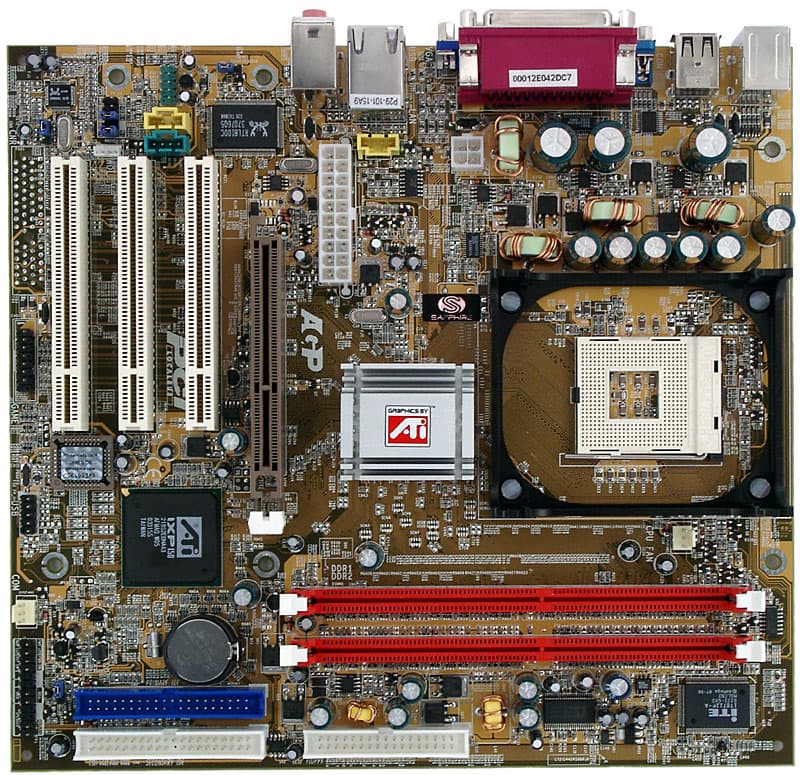

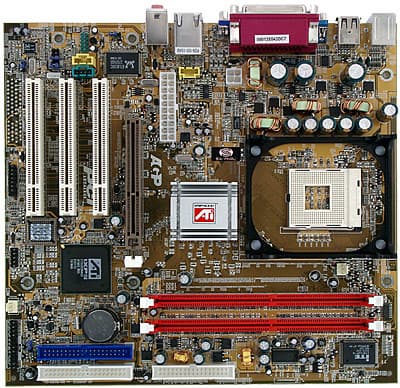

Разводка платы стандартна для формата mATX — особо обсуждать тут нечего, все подчинено размеру. Доступ к имеющимся перемычкам не затруднен даже при установке платы в корпус, краткое описание их функциональности на текстолите платы отсутствует. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 3300 мкФ и 3 по 2200 мкФ. Также на плате находится стабилизатор напряжения шины памяти (включающий 4 конденсатора по 1000 мкФ и несколько менее емких). Размеры платы составляют 245x230 мм (mATX, крепление к корпусу шестью винтами, передний край немного провисает).

На плате используются возможности системного мониторинга микросхемы ITE IT8712F-A. Контролируются:

  • напряжения процессора, шины памяти, AGP и батарейки, +3,3, +5 и +12 В;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Разновидностей, то есть моделей, обладающих иной функциональностью, но базирующихся на той же PCB, у Axion 9100 IGP не наблюдается, как, впрочем, не наблюдается даже приличной странички самой платы на сайте производителя (и это спустя более 3 месяцев со дня анонса!). В таких условиях нам остается лишь предполагать, что эта модель останется единственной даже после начала реальных поставок — ведь ATI, в отличие от NVIDIA с ее nForce2, намного менее активна на рынке чипсетов и не выпускает вариантов без встроенной графики. Из разведенных, но нераспаянных на плате элементов присутствует слот CNR, но абсолютно никаких выводов мы из этого сделать не можем.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 478);
  • 2 разъема под DDR SDRAM DIMM (до 1 ГБ памяти DDR200/266/333/400 с возможностью организации двухканального режима);
  • Слот AGP (с защелкой);
  • 3 слота PCI;
  • Разъемы питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — «чипсетные»;
  • 1 разъем для подключения планки с дополнительными портами USB (2.0);
  • Разъем для подключения Game-порта;
  • Разъем для подключения стандартного IR-модуля;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения звукового сигнала AUX-In;
  • Разъем Wake-On-LAN;
  • Разъемы для подключения планки с дополнительными звуковыми выходами и S/PDIF;
  • 2 разъема для подключения вентиляторов (оба с возможностью регулировки количества оборотов).

Задняя панель платы (слева направо, по блокам)

  • Разъемы PS/2 для клавиатуры и мыши;
  • 2 разъема USB (2.0);
  • 1 LPT-порт, 1 COM-порт, 1 VGA;
  • 2 разъема USB (2.0) и 1 RJ-45 (Ethernet);
  • 3 аудиоразъема.

Комплект поставки

  • Упаковка: коробка с пришедшим из мира видеоускорителей «монстроидальным» дизайном;
  • Документация: руководство пользователя материнской платы на английском языке;
  • Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
  • Планка на заднюю панель компьютера с разъемами TV-Out типов S-Video и RCA;
  • Заглушка на заднюю панель платы (для вывода соответствующих разъемов);
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • PC-cillin 2002;
    • DriveImage 4.0;
    • Partition Magic 6.0SE;
    • DirectX 9.0.

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовыходов и разъемом S/PDIF;
  • Сетевой, на базе Realtek RTL8100C, c поддержкой 10/100 Мбит/с Base-T (Fast Ethernet).

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для включения/выключения звукового контроллера
Перемычка для включения/выключения сетевого контроллера
Из BIOS, основанного на версии Award WorkstationBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, T(RAS), T(RCD), T(RP)
Выбор частоты работы памяти+Auto, Sync, DDR200, DDR266, DDR333, DDR400
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам-
Изменение частоты FSB++1—+15 МГц к номиналу с шагом 1 МГц
Изменение коэффициента умножения процессора-
Изменение напряжения ядра процессора-
Изменение напряжения памяти-
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS от 04.09.2003, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Отметим, что плата Axion A26 тестировалась нами в комбинации с процессором Pentium 4 3,2 ГГц (800 МГц FSB), хотя поддержка этой частоты FSB в чипсет была добавлена чуть ли не задним числом. Однако соответствующая установка (800 МГц) в BIOS Setup имеется, и плата работала вполне корректно, за исключением небольшого «глючка» в самом начале тестовой процедуры (почему-то несколько раз подряд отказалась включаться). Подчеркнем: для инженерного образца продукт вел себя на удивление прилично и стабильно.

Результаты тестов:


Эта модель на сайте производителя (русское зеркало)




13 октября 2003 Г.
