MSI K9AGM2 (HDA-кодек Realtek ALC888)

Тест программы RightMark Audio Analyzer


Тестируемая цепь: Line-Out материнской платы — Line-In ESI Juli@)
Режим работы: 16-bit, 44 kHz


Общие результаты

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.02, -0.04Отлично
Уровень шума, дБ (А): -89.1Хорошо
Динамический диапазон, дБ (А): 81.8Хорошо
Гармонические искажения, %: 0.0034Очень хорошо
Интермодуляционные искажения + шум, %: 0.012Очень хорошо
Взаимопроникновение каналов, дБ: -90.7Отлично
Интермодуляции на 10 кГц, %: 0.011Очень хорошо

Общая оценка: Очень хорошо

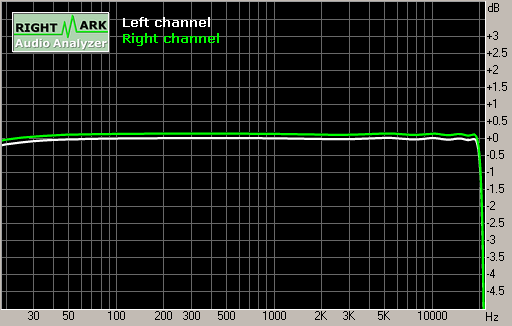

Частотная характеристика

Spectrum graph

Диапазон частот Неравномерность
От 20 Гц до 20 кГц, дБ-0.36, +0.02
От 40 Гц до 15 кГц, дБ-0.04, +0.02

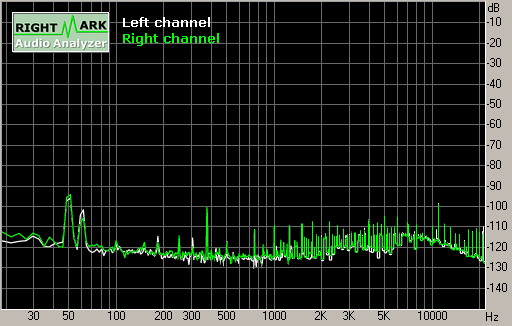

Уровень шума

Spectrum graph

Параметр Левый Правый
Мощность RMS, дБ:-87.5-87.8
Мощность RMS (A-взвеш.), дБ:-88.9-89.1
Пиковый уровень, дБ (FS):-73.4-71.7
Смещение DC, %:-0.00-0.00

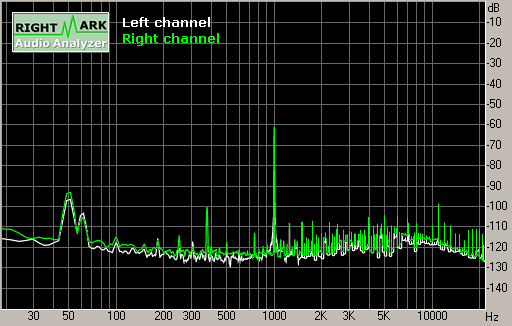

Динамический диапазон

Spectrum graph

Параметр Левый Правый
Динамический диапазон, дБ:+82.3+87.8
Динамич. диапазон (A-взвеш.), дБ:+81.8+89.1
Смещение DC, %:-0.00-0.00

Нелинейные искажения + шум (при уровне -3 дБ)

Spectrum graph

Параметр Левый Правый
КНИ, %:0.00360.0034
КНИ + шум, %:0.01020.0094
КНИ + шум (A-взвеш.), %:0.00960.0086

Интермодуляционные искажения

Spectrum graph

Параметр Левый Правый
КИИ + шум, %:0.01190.0115
КИИ + шум (A-взвеш.), %:0.00970.0095

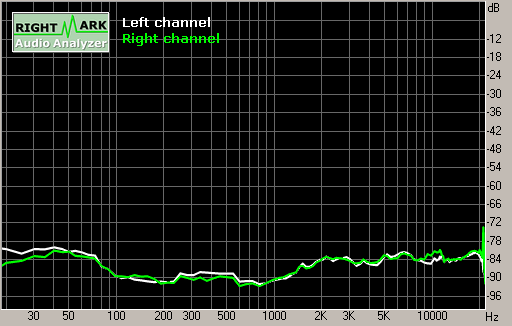

Взаимопроникновение стереоканалов

Spectrum graph

Параметр Лев.<-Пр. Лев.->Пр.
Проникновение на 100 Гц, дБ:-88-88
Проникновение на 1 кГц, дБ:-90-90
Проникновение на 10 кГц, дБ:-84-81

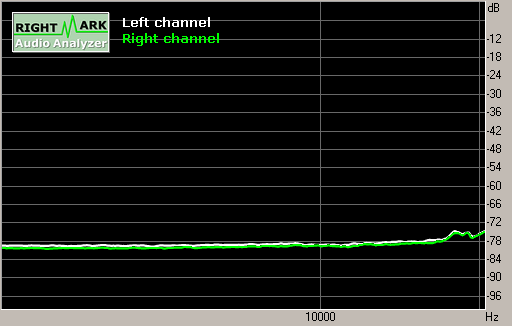

Интермодуляции (переменная частота)

Spectrum graph

Параметр Левый Правый
КИИ + шум на 5 кГц, %:0.01080.0097
КИИ + шум на 10 кГц, %:0.01090.0105
КИИ + шум на 15 кГц, %:0.01240.0118


Этот отчет был сгенерирован программой RightMark Audio Analyzer 5.5
