MSI K9AGM-F — системная плата на базе чипсета ATI Radeon Xpress 1150 (Socket AM2)

• Чипсет ATI Radeon Xpress 1150 (версия Radeon Xpress 200, применен северный мост RS485 и южный SB600)

Судя по результатам нашего исследования, чипсет Radeon Xpress 1150 не кажется однозначным аутсайдером на фоне конкурирующей линейки от NVIDIA (несмотря на то, что позиционируется на уровне максимально усеченных версий GeForce 6100, судя по розничным ценам на платы). А в сочетании с южным мостом SB600, в котором ликвидировано отставание в части производительности периферийных интерфейсов (имевшееся в SB460), ничуть не уступает им в функциональности. Впрочем, массового появления плат на этом чипсете ожидать уже явно не стоит, производители системных плат ждут выхода северного моста RS690, который должен состояться в течение зимы. Мы имеем возможность познакомиться с немногими существующими моделями на данном чипсете. Версия от MSI представляется более интересной, чем недавно рассмотренная Sapphire Pure Element, по крайней мере, с точки зрения потребителей, пользующихся услугами розницы, в которой продукция MSI представлена не в пример лучше.

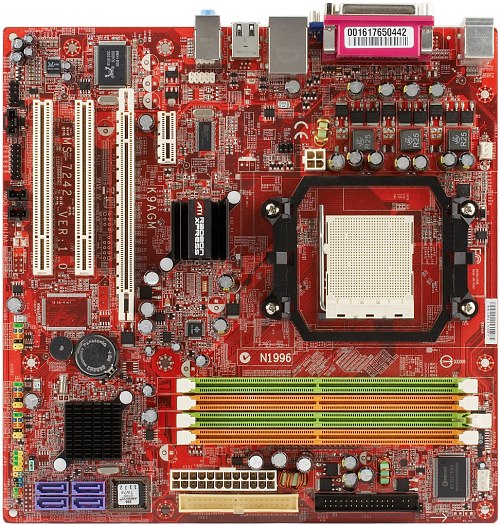

Дизайн платы достаточно удачный, из традиционных недочетов ровным счетом ничего не наблюдается и сложно найти даже мелкую погрешность. Можно обратить внимание разве что на разъем Chassis Intrusion (для подключения датчика вскрытия корпуса), он зачем-то «подклеен» к FDD-порту, что явно не способствует удобству пользования (и почему-то напоминает известную игру «морской бой», где аналогичным образом рядом с большими кораблями прячутся «одноклеточные» подлодки).

Северный мост, равно как и южный, греется весьма умеренно и имеющиеся средства охлаждения справляются с задачей без какого-либо дополнительного обдува.

В трехканальном импульсном стабилизаторе напряжения питания применены по 3 полевых транзистора на канал, 7 — по 1800 мкФ и 4 — по 1000 мкФ, производитель конденсаторов — United Chemi-Con. Столь же фирменные конденсаторы обслуживают цепи питания чипсета и памяти. Мы не в первый раз отмечаем у MSI подобное пренебрежение требованиями минимизировать стоимость платы применением менее дорогих компонентов! И очень надеемся, что — не в последний.

Интересная деталь — наличие разводки для установки выделенной памяти для видеоядра (так называемой — Hyper-Memory), к сожалению, сама микросхема не установлена, а в описании платы никакого намека на существование версии с поддержкой видеобуфера мы не обнаружили. Возможно, оставлен запас на будущее или, наоборот, в целях экономии, после перевода Radeon Xpress 1150 в разряд дешевых решений, пришлось отступить от первоначального замысла. Также на плате предусмотрена разводка для FireWire-контроллера, который, несмотря на явное указание на стикере литеры «F», отсутствовал (как оказалось, эта буква указывает на версию сетевого контроллера, причем опять же не Fast Ethernet, как можно подумать, а именно гигабитного, действительно, присутствующего на данной плате). Теоретически вы можете встретить такую плату с Fast Ethernet контроллером (теперь вы знаете, как ее отличить) и DVI-разъемом на задней панели, установленным наряду с VGA. Возможны и другие вариации (отсутствие/наличие ТВ-выхода, S/PDIF In/Out), и если перечисленные компоненты для вас актуальны, рекомендуем при покупке обращать внимание на комплектацию приобретаемой платы. Размер платы — microATX (245?245 мм), крепление к корпусу 8 винтами, незакрепленным остается правый нижний угол.

Системный мониторинг (Winbond W83627EHG, по данным BIOS Setup)

• Напряжение процессора, +3,3, +5, +12 В, +3,3 В Stand By;
• Частота вращения двух вентиляторов;
• Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
• Smart Fan — автоматическое управление частотой вращения процессорного вентилятора в зависимости от температуры процессора. Имеется возможность установки «целевой» температуры (40—55 градусов) и допустимое отклонение (1—5 градусов), а также минимальная частота вращения (0—87,5%). Таким образом, поддерживается полная остановка вентилятора. Логика управления подразумевает работу на минимальной частоте вплоть до достижения «целевой» температуры, после чего обороты начинают плавно возрастать до тех пор, пока температура не стабилизируется, снижение температуры также сопровождается плавным снижением частоты вращения.

Порты, коннекторы и разъемы на поверхности платы

• Процессорный сокет (Socket AM2, для текущей версии BIOS заявлена поддержка всех процессоров AMD Athlon 64/X2/FX и Sempron, выпущенных для этого разъема, включая существующие модели на 65 нм ядре Brisbane и исключая Athlon 64 X2 5400+ и 5600+ на 90 нм ядре Windsor);
• 4 разъема под DDR2 SDRAM DIMM (до 4 ГБ DDR2-400/533/667/800, двухканальный режим работы);
• 1 слот PCIEx16 для видеоускорителя;
• 1 слот PCIEx1;
• 2 слота PCI;
• Разъемы питания: стандартный ATX 2.2 (24 контакта, можно подключать обычный 20-контактный коннектор), 4-контактный ATX12V;
• Разъем FDD;
• 1 разъем IDE (Parallel ATA) на 2 устройства ATA133 — «чипсетный»;
• 4 разъема SATA-II (Serial ATA II) на 4 устройства SATA300 — «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1 и 0+1;
• 3 разъема для подключения планок на 6 дополнительных портов USB;
• Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
• Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
• 2 разъема для подключения планки S/PDIF In/Out;
• Разъем Audio Out для подключения планки с аналоговым многоканальным аудиовыходом;
• Разъем для подключения планки с COM-портом;
• Разъем для подключения датчика вскрытия корпуса;
• Разъем для подключения планки ТВ-выхода;
• 2 разъема для подключения вентиляторов, из них процессорный 4-контактный с возможностью контроля количества оборотов и поддержкой интеллектуального управления частотой вращения и обратной совместимостью с вентиляторами с 3-контактными разъемами.

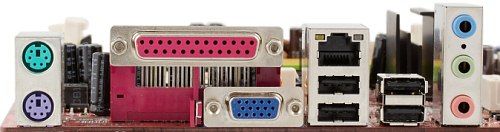

Задняя панель платы (слева направо, по блокам)

по ссылке — вид платы в 3/4 со стороны задней панели

• Разъемы PS/2 для подключения мыши и клавиатуры;
• 1 LPT, 1 VGA;
• 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
• 2 порта USB;
• 3 аналоговых аудиоразъема (Line-In, Line-Out, Mic-In).

Комплект поставки

• Упаковка: небольшая коробка единого дизайна для недорогих плат MSI на интегрированных чипсетах (наш экземпляр поступил в OEM-комплектации);
• Документация: руководство пользователя;
• 1 кабель Serial ATA;
• 1 переходник питания SATA на 1 устройство;
• 1 шлейф ATA66, 1 шлейф для подключения FDD;
• Заглушка на заднюю панель платы для вывода соответствующих разъемов;
• Компакт-диск с драйверами и фирменными утилитами MSI, набор которых включает:
  • MSI PC Alert 4 — утилита для мониторинга системных параметров (температуры, напряжения, частоты вращения процессорного вентилятора — параметров, доступных в соответствующем разделе BIOS);
  • MSI Live Update 3 — перепрошивка BIOS из Windows, с возможностью поиска и закачки последней версии с сайта производителя (причем возможность перепрошивки с локального диска);
  • MSI Security — комплект утилит для удобного хранения паролей, управления пользовательскими профилями и шифрования содержимого жесткого диска. Дополнен антивирусным пакетом и брандмауэром Norton Internet Security 2005.

Интегрированные контроллеры

• Звуковой, на базе «чипсетной» поддержки High Definition Audio и кодека Realtek ALC883 с возможностью подключения аудиосистем 7.1 (но разъемы для подключения тыловых колонок вынесены на отдельную планку, которая поставляется опционально), разъемами для подключения фронтальных аудиовходов/выходов, CD-In и S/PDIF-In/Out;
• Сетевой Gigabit Ethernet, на базе PCIE-контроллера Realtek RTL8110SC, с поддержкой 10/100/1000 Мбит/с.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты ESI Juli@:

Общая оценка: Очень хорошо (подробнее). Интегрированная аудиоподдержка на данной плате заслуживает типичной (высокой) оценки, характерной для многоканальных HD Audio-кодеков.

Настройки

Использовалась версия BIOS 3.1B3 от 08.08.06, как последняя доступная на момент тестирования (предоставлена производителем). Ситуация чуть лучше, чем у моделей на NVIDIA-чипсетах — MSI K9NGM и K9NGM2, есть возможность скорректировать тайминги, но для разгона плата не подходит.

Производительность

Конфигурация тестовых стендов:

• Процессор: AMD Athlon 64 X2 4000+
• Память: 2 модуля Kingston KHX7200D2K2/1G (DDR2-800, 5-5-5-15-1T)
• Внешнее видео: ATI Radeon X1900 XTX, 512 МБ GDDR3
• Жесткий диск: Seagate Barracuda 7200.10 (SATA-II, 7200 об/мин)
• БП: Chieftec CFT-560-A12C
• ОС: Windows XP SP2

Для сравнения была взята ранее протестированная в нашей лаборатории плата на данном чипсете Sapphire Pure Element.

Не удивительно, если Sapphire Pure Element, имея гораздо более полный набор настроек в BIOS, включая возможность установки частоты памяти вручную, обеспечила бы себе преимущество даже в тестах с внешней видеокартой. На деле ситуация оказалась интереснее — как раз с внешней видеокартой получившиеся результаты можно считать одинаковыми, зато с интегрированной графикой, MSI K9AGM уступила конкуренту (на чисто формальную величину, но тем не менее), но лишь в вычислительных тестах, не связанных с работой интегрированного 3D-ускорителя. Тут на память приходит возможность снабдить плату от MSI выделенной памятью для нужд графического ядра, предусмотренная разводкой. Вероятно, если ее реализовать, MSI K9AGM стала бы однозначным лидером по производительности в штатном режиме.

Итог

Достаточно невзрачная модель, MSI явно решила не трудиться над оригинальной функциональностью и даже не ввела элементарных разгонных настроек, причем для всех трех microATX-плат на интегрированных чипсетах для платформы Socket AM2, включая MSI K9NGM и K9NGM2. И логично ожидать, что в таком случае, в качестве конкурентного преимущества будет активно использоваться ценовой фактор. Впрочем, у рассматриваемой модели есть очевидное преимущество перед K9NGM (с точки зрения спроса) — у нее гораздо меньше конкурентов! Ведь плат на GeForce 6100 выпущено великое множество, а сочетание интегрированного северного моста с новым южным под красно-белой эмблемой до сих пор редкость.

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)
