MSI 848P Neo-LS (MS-6788 v.1) — системная плата на базе чипсета i848P


Плата нацелена на нижний ценовой сегмент рынка (это обусловлено, прежде всего, использованным чипсетом), потому неудивительно, что мы не наблюдаем большого количества дополнительных контроллеров и богатой комплектации. Впрочем, сетевой контроллер 10/100 Мбит Ethernet все равно присутствует, а также, довольно-таки неожиданно, в наличии коаксиальный выход S/PDIF. Хотя, с другой стороны, наличие этого типа коннекторов прямо на плате, возможно, уже перестает быть дорогостоящим шиком и постепенно становится нормой. Не будем забывать и про то, что выход — коаксиальный. «Тонкий штришок» в данном случае состоит в том, что его интеграция на плату обходится производителю дешевле оптического, но при этом позволяет Micro-Star гордо заявить: «У нас S/PDIF даже на бюджетных системных платах установлен!» :)

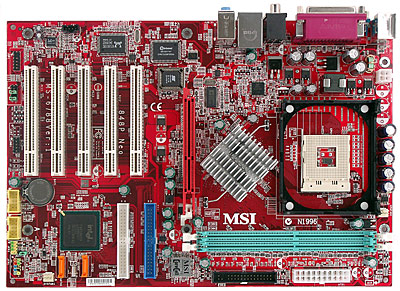

Плата неширокая, а значит, не стоит ждать идеальной разводки. И действительно: не совсем удобен для подключения ряд разъемов вдоль левого края платы, разъем аудиовхода расположен перед слотами PCI, а разъемы Parallel ATA (IDE) — позади них; кроме того, установленная видеокарта блокирует модули памяти в разъемах. Перемычка на плате присутствует всего одна (Clear CMOS), доступ к ней не затруднен при установке платы в корпус, а краткое описание ее функциональности приведено на текстолите. В двухканальном импульсном стабилизаторе напряжения питания процессора применены 2 конденсатора по 1800 мкФ и 4 по 1500 мкФ. На плате также находятся стабилизаторы напряжения шины AGP (включающий 2 конденсатора по 1000 мкФ) и памяти (2 по 1000 мкФ). На плате разведен, но не распаян разъем IrDA, более нераспаянных элементов не обнаружено. Размер платы — 305х210 мм («зауженный» ATX, крепление к корпусу шестью винтами, передний край провисает). Для осуществления системного мониторинга используются возможности микросхемы Winbond W83627THF. Контролируются:

  • напряжения процессора, батарейки, +3,3, +5 В и +5 В Standby;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Что касается разновидностей продуктов на базе этой PCB, то их производится только две: собственно предмет обзора MSI 848P Neo-LS и ее облегченная версия (которую Micro-Star называет «стандартной») — 848P Neo-S. Последняя отличается, как легко заметить, отсутствием в наименовании буквы «L», что соответствует лишению набортного Ethernet-контроллера. Судя по самой PCB, ожидать появления еще каких-то модификаций вряд ли стоит: кроме сетевого контроллера убирать с платы нечего (разве что одну из микросхем чипсета :)), ну а добавлять какие-либо функциональные элементы просто некуда — ввиду отсутствия посадочных мест.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 478);
  • 2 разъема под DDR SDRAM DIMM;
  • Слот AGP (не Pro, с защелкой);
  • 5 слотов PCI (32-битные, 33-мегагерцовые);
  • Стандартные разъемы питания (ATX и 4-контактный для 12 В);
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — «чипсетные»;
  • 2 разъема Serial ATA — «чипсетные»;
  • 2 разъема для подключения планки с дополнительными портами USB (2.0);
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъемы для подключения планки с дополнительными звуковыми выходами и S/PDIF;
  • 2 разъема для подключения вентиляторов (оба с возможностью регулировки количества оборотов).

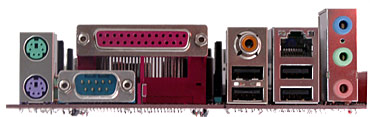

Задняя панель платы (слева направо, по блокам)

  • Разъемы PS/2 для клавиатуры и мыши;
  • 1 LPT-порт, 1 COM-порт;
  • 2 разъема USB (2.0) и S/PDIF-Out типа Coaxial;
  • 2 разъема USB (2.0) и RJ-45 (Ethernet);
  • 3 аудиоразъема.

Умеренно удобная задняя панель, правда, второй COM-порт убран производителем явно из соображений банальной экономии. Ну и пусть. Честно говоря, даже трудно вообразить, зачем в современной системе их может понадобиться более одного. Четырех портов USB, по идее, должно хватить даже довольно продвинутому пользователю, ну а рудимент в виде Game-порта сейчас игнорируют очень многие производители, и их можно понять: все современные джойстики подключаются опять-таки к USB.

Комплект поставки

  • Упаковка: коробка стандартного дизайна;
  • Документация: руководство пользователя материнской платы на английском языке;
  • Шлейф ATA66/100/133, кабель для подключения дисковода (оба «круглые», убраны в сетчатый экран) и 2 шлейфа Serial ATA (с одним переходником — разветвителем питания);
  • MSI D-Bracket (планка с двумя портами USB (2.0) и четырьмя светодиодами для индикации прохождения процедуры POST);
  • Заглушка на заднюю панель платы (для вывода соответствующих разъемов);
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • руководство пользователя материнской платы в формате PDF;
    • Adobe Acrobat Reader;
    • VNC;
    • 3Deep;
    • DirectX 9.0a;
    • PC-cillin 2002;
    • X-Setup;
    • MSI CoreCenter;
    • MSI DMI Browser;
    • MSI FuzzyLogic (для автоматического разгона процессора);
    • MSI GoodMem (для оптимизации памяти);
    • MSI InfoView (для просмотра информации о системных устройствах);
    • MSI i-Speeder (для оптимизации доступа в интернет и мониторинга сетевых соединений);
    • MSI LiveUpdate (для автоматического обновления драйверов и BIOS);
    • MSI LockBox (для закрытия доступа к компьютеру);;
    • MSI PCAlert (для мониторинга системы);;
    • MSI PWKeeper (для хранения паролей);
    • MSI SecureDoc (для шифрования файлов);
    • MSI SmartKey;
    • MSI WMIinfo.

Как легко заметить, основной упор Micro-Star делает не на «бонусное» ПО от других производителей, а на свое собственное, которое представлено в довольно большом ассортименте. С одной стороны, приятно, что вместе с платой получаешь целых 13 фирменных утилит, так или иначе предназначенных для работы с ее аппаратной начинкой или ухода за ней. С другой — большинство этих программ можно скачать с сайта MSI, а вот «честные», лицензионные копии чего-нибудь типа Norton AntiVirus или PowerQuest Partition Magic (почему-то многие производители системных плат любят включать в поставку именно эти два продукта) ни с какого сайта не скачаешь. В «железном» же содержимом коробки порадовали два кабеля Serial ATA и особенно — переходник питания Serial ATA. Некоторые производители даже системные платы высшего класса не комплектуют переходниками питания SATA, а ведь достать их (особенно «в глубинке») подчас бывает довольно трудно. К тому же, согласитесь, обидно еще раз идти в магазин, обнаружив, что уже полностью собранный компьютер невозможно включить из-за отсутствия такой мелочи.

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека Realtek (Avance Logic) ALC655, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF;
  • Сетевой, на базе микросхемы Realtek RTL8100C, с поддержкой 10/100 Base-T.

Стандартный Realtek и там, и там… С одной стороны, всем давно известно, что лучшим выбором чипы этого производителя, как правило, не являются, а с другой — что еще, интересно, вы ожидали увидеть на бюджетной плате? Кодек от Analog Devices или SigmaTel и Gigabit Ethernet на контроллере Intel? :)

Фирменные технологии

  • D.O.T. (Dynamic Overclocking Technology);
  • M.A.T. (Memory Acceleration Technology);
  • CoreCenter;
  • OC Menu;
  • Live Update 3 (включает в себя Live OSD, Live BIOS, Live Driver, Live VGA BIOS, Live VGA Driver, Live Utility).

Dynamic Overclocking Technology — технология динамического (по утверждениям MSI — при умелом обращении вполне надежного и безопасного) подъема частоты CPU в процессе работы — для плат этого производителя уже привычна. Поэтому сдержанно удивиться (обрадоваться?) можно только тому, что сфера действия D.O.T. не ограничивается платами уровня high-end. Сложнее с Memory Acceleration Technology: мы уже успели привыкнуть к тому, что все эти «…AT» являются «агентурными кличками» Intel PAT. Но это же i848P! Неужели Intel так и не удосужилась убрать возможность неофициального включения PAT даже в «новом» чипсете?! Увы… пока что подтверждение поддержки M.A.T. платой 848P Neo-LS мы нашли только в одном пресс-релизе компании — в BIOS соответствующая функция на момент проведения тестов отсутствовала. То ли голландские PR-специалисты «погорячились», то ли, наоборот, у них есть более свежая информация, и поддержка M.A.T. появится в следующих прошивках BIOS. CoreCenter фактически представляет собой вариацию на тему «продвинутого» системного мониторинга и тонкого тюнинга, ну а что такое OC (OverClocking) Menu — это, думаем, всем и так понятно. LiveUpdate де-факто можно назвать «плато-независимой» технологией, так как это просто реализация возможности централизованного обновления драйверов и BIOS с помощью специального ПО от самой MSI.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии 3.31a от AMIНастройки таймингов памяти+Precharge Delay, RAS to CAS Delay, RAS Precharge, CAS Latency
Выбор частоты работы памяти+Auto, 266, 333, 400, 433, 450, 466, 500 МГц (при FSB 800 МГц)
Настройка работы шины AGP-
Настройка работы шины PCI+
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—500 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x32
Изменение напряжения ядра процессора+1,55—1,8 В с шагом 0,0125 В
Изменение напряжения памяти+2,5—3,3 В с шагом 0,05 В, выше 2,9 В — 0,1 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+1,5—2,2 В с шагом 0,05 В, выше 1,8 В — 0,1 В

Использовалась версия BIOS 1.1B1, как последняя из доступных на время проведения тестирования.

Результаты тестов:





5 сентября 2003 г. Автор Дмитрий Майоров, Станислав Гарматюк
