Плата практически ничем не выделяется из общего ряда интегрированных моделей, так что ее, скорее, надо рассматривать в качестве кандидатуры для офиса, а не для требовательного домашнего пользователя. К нам в руки попал предсерийный образец.
Комплект поставки включал:
- Документацию: краткое руководство пользователя материнской платы на английском языке;
- Компакт-диск с программным обеспечением, включающим:
- необходимые для работы платы драйверы;
- руководство пользователя в формате PDF;
- DirectX 8.1;
- Intel Active Monitor (для мониторинга системы);
- Adobe Acrobat Reader;
- NTI CD-Maker 2000 Standard;
- RealOne;
- DFX for RealOne;
- Macromedia Shockwave 8 Test;
- Norton Internet Security 2002 with Antivirus.

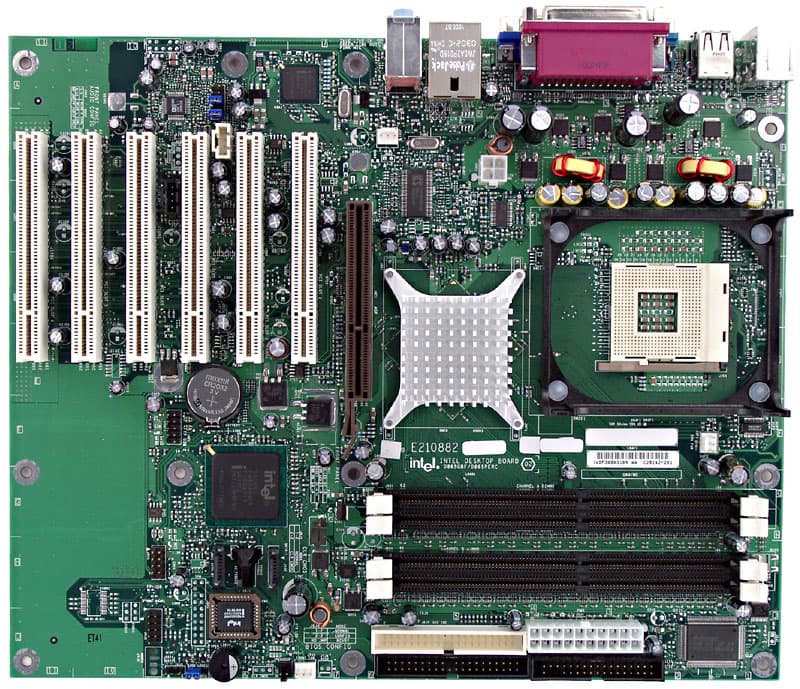

Традиционная для Intel разводка, когда логика не «размазывается» по всему текстолиту формата ATX, а сосредоточена на меньшей площади, что позволяет выпустить на той же базе и версию форм-фактора mATX (разумеется, с урезанным количеством PCI-слотов). Из реальных недостатков отметим только скученность разъемов вокруг модулей памяти, что будет мешать спокойно с ними работать. Доступ к единственной имеющейся перемычке не затруднен даже при установке платы в корпус, краткое описание ее функциональности приведено на текстолите платы.
В двухканальном импульсном стабилизаторе напряжения питания процессора применены 4 конденсатора по 2200 мкФ и 10 по 1200 мкФ.
На плату интегрированы следующие контроллеры:
- звуковой, реализованный на базе чипсета и AC'97-кодека Analog Devices AD1985, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF;
- сетевой, реализованный на базе микросхемы Intel 82547EI (Kenai II CSA), с поддержкой 10BaseT/100BaseTX/1000BaseT (Gigabit Ethernet).
На плате находится светодиод, индицирующий наличие напряжения +5 В в режиме Standby.
Не распаяны, но разведены на плате: звуковой котроллер с сопутствующими разъемами.
На плате используются возможности системного мониторинга микросхемы National Semiconductor PC87372-IBU/VLA. Контролируются:
- напряжения процессора, +3,3, +5 и +12 В;
- частота вращения 2 вентиляторов;
- температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).
На плате имеется 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого.

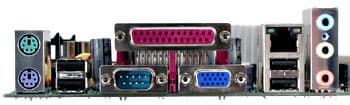

Краткие характеристики платы: разъемы памяти — 4 DDR SDRAM; слоты расширения — AGP/ 6 PCI; порты ввода/вывода — 1 COM/ LPT/ 2 PS/2/ 8 USB 2.0; размеры — 305х245 мм.
Настройка платы осуществляется:
| С помощью перемычек и переключателей | Конфигурационная перемычка | Normal/ Config/ BIOS Recovery | |
| Из BIOS, основанного на версии 6.00 от Intel | Настройки таймингов памяти | + | CAS Latency, RAS Active To Precharge, RAS to CAS Delay, RAS Precharge |
| Выбор частоты работы памяти | + | Auto, DDR266, DDR333, DDR400 | |
| Настройка работы шины AGP | - | ||
| Настройка работы шины PCI | - | ||
| Возможность изменения делителя частоты для шин AGP и PCI | - | ||
| Ручное распределение прерываний по слотам | + | ||
| Изменение частоты FSB | + | -2%, -1%, +1%, +2%, +3%, +4% от номинала | |
| Изменение коэффициента умножения процессора | + | x8—x39 | |
| Изменение напряжения ядра процессора | - | ||
| Изменение напряжения памяти | - | ||
| Изменение напряжения чипсета | - | ||
| Изменение напряжения шины AGP | - | ||
Использовалась версия BIOS B03, как последняя из доступных на время проведения тестирования.
Плата станет прекрасным выбором для систем, где в первую очередь требуется стабильная работа, для остальных же целей ее выбирать совершенно нерационально.
