После выпуска чипсета AMD 790GX все мировые производители системных плат уже давно отметились соответствующими моделями на этом чипсете, с наиболее производительной на текущей момент интегрированной графикой. Мы, в свою очередь, тоже выпустили обзоры этих плат, затем свели их в раундап, и даже вдогонку сделали обзор платы ASRock AOD790GX/128M. Однако с выпуском процессоров Phenom II, производители плат вполне естественно захотели расширить модельные ряды на этом и других чипсетах AMD, чтобы предложить потребителям больше аргументов в свою пользу. И, таким образом, побороться за расширяющийся рынок системных плат для платформы AMD, увеличение которого прогнозируется по мере экспансии Phenom II. Компания Gigabyte по этому случаю не пожалела меди и реализовала весьма любопытную идею, которая пополнила список опций, составляющих набор под общим маркетинговым названием Ultra Durable. В этот набор традиционно входят особенности схемотехники платы, связанные с питанием и охлаждением. Давайте посмотрим, чем обновленная модель отличается от ранее протестированной Gigabyte MA790GP-DS4H.
Особенности платы

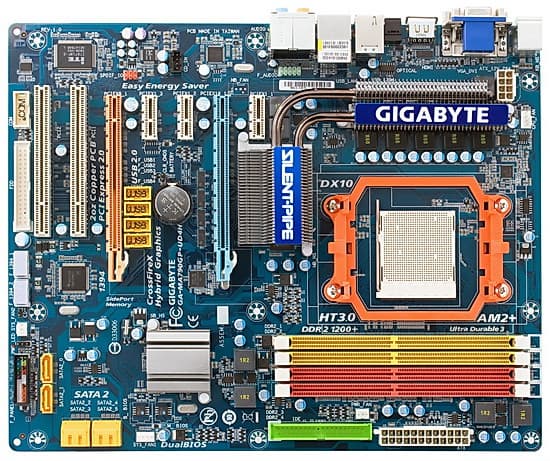

По дизайну плата очень напоминает упомянутую MA790GP-DS4H, так что, на первый взгляд, возникает мысль об идентичности. Однако если присмотреться, то отличия все-таки есть. Например, четыре eSATA-порта из шести теперь имеют угловые колодки, так что даже имевшиеся теоретические претензии из-за возможности соседства крупногабаритной видеокарты, установленной во второй графический порт, с парой крайних слотов, учтены. Все без исключения периферийные разъемы на плате имеют бортики, а разъемы FireWire даже защищены специальными заглушками. Формально это не только способствует эстетике, но и защищает от пыли и возможной нестабильности из-за утечки тока между контактами. Однако, как показывает опыт, если пользователь действительно доведет свой компьютер до такого состояния, что плата зарастет пылью, заглушки на портах вряд ли помогут, скорее всего, что-то все равно забарахлит. Наконец, еще одно отличие, уже со знаком минус, - с платы исчез разъем параллельного порта, который на предыдущей версии можно было вывести на заднюю панель с помощью планки. Само собой, если у вас нет принтера с таким портом, то он вряд ли появится в будущем, но владельцев стареньких аппаратов, вполне пригодных для пользования, все еще немало.
Отметим, что, как и предыдущая модель, эта плата имеет видеобуфер объемом 128 МБ, микросхема видеопамяти Elpida J1116BASE-DJ-E (DDR3-1333) частично спрятана под радиатором северного моста, но теплового контакта с ним не имеет, что и не требуется: нагрев незначителен, а подъем частоты памяти выше штатной не поддерживает BIOS платы.

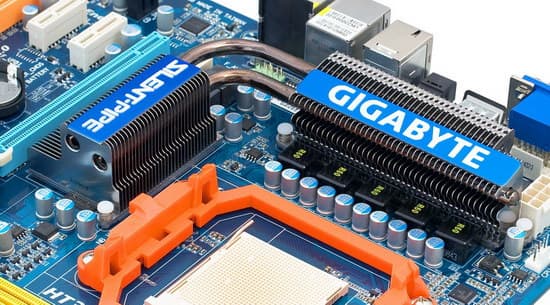

Основная система охлаждения: пара радиаторов, объединенные тепловыми трубками, получила только новые наклейки, но радиатор южного моста стал другим и, очевидно, менее теплоемким. Впрочем, нагрев этого чипа и так невелик, а благодаря дополнительным техническим решениям, которые, собственно, и явились подоплекой выпуска целой серии обновленных плат с суффиксом UD, практически минимизировался. Соответственно, наверное, было уместно сэкономить на этом радиаторе.
И тут самое время рассказать, что нового в схемотехнике платы позволило маркетологам увеличить версию фирменной технологии Ultra Durable до трех.

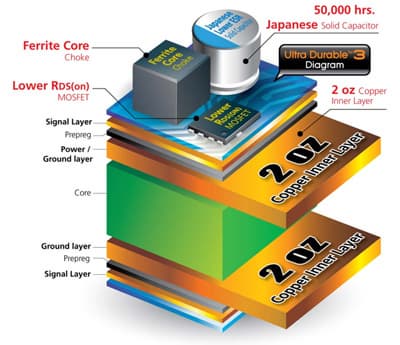

Нововведением являются утолщенные вдвое медные слои питания и заземления. Сделано это не столько для того, чтобы обеспечить подведение большей мощности (как известно, чем толще проводник, тем ниже сопротивление и меньше потери на нагрев) к компонентам платы, сколько для более равномерного распределения тепла. Ведь плата обеспечивает не только электрическую связь между компонентами, но и является весьма эффективным теплосъемником, причем для некоторых микросхем передача тепла через точки пайки происходит гораздо эффективнее, чем через корпус, даже если на нем закреплен радиатор. И надо отметить, некоторый эффект от утолщения слоев действительно наблюдается, причем довольно интересный - нагрев самой платы становится даже выше на краях, но это происходит, очевидно, за счет пропорционального снижения нагрева областей стабилизатора питания, чипсета и прочих, где находятся компоненты, интенсивно выделяющие тепло. Что это дает на практике - отследить в штатном режиме, конечно, непросто, стабильность обеспечивается и без подобных ухищрений, но при разгоне такое усовершенствование должно внести свою лепту в достижение высоких результатов.

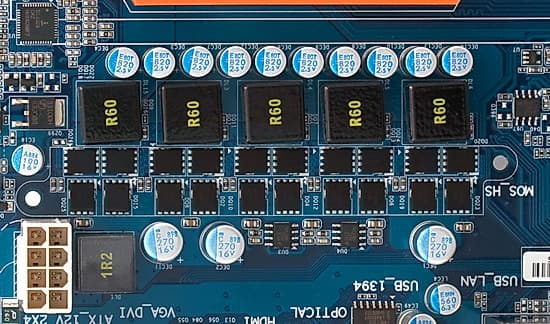

Стабилизатор напряжения питания практически аналогичен по комплектации плате DS4H: также имеется 5 каналов, что вроде бы не так много, по меркам современных плат такого уровня. Но установленные в каждом канале 4 современных полевых транзистора с пониженным сопротивлением Low RDS (on) (по 10 транзисторов с маркировкой A2724 U815 и A2726 U821) обеспечивают суммарный ток, которого, несомненно, хватит для питания даже сильно разогнанных процессоров с заявленным TDP до 140 Вт. Установлены 10 конденсаторов по 820 мкФ и 3 — по 470 мкФ, все без исключения конденсаторы на плате от ведущих японских производителей, твердотельные.
Комплектация аналогична модели MA790GP-DS4H, помимо стандартного набора шлейфов имеется планка для вывода дополнительной пары USB-портов и в той же степени, увы, проигнорированы eSATA-порты, которых нет и на задней панели, а дополнительную планку для самостоятельной организации такого порта (или дополнительный контроллер) придется приобретать самостоятельно. Что, конечно, не так и дорого, но идеально было бы получить в стандартной комплектации.
Функциональность
по ссылке — вид платы в 3/4 со стороны задней панели
Плата основана на чипсете AMD 790GX (северный мост AMD 790GX и южный SB750), о возможностях которого вы можете узнать из обзорной статьи по ссылке. Для подключения накопителей установлено 6 внутренних портов SATA/300 (диски, подключенные к ним, могут объединяться в режимах RAID 0, 1, 0+1 и 5). Так же, как и на всех платах на современных чипсетах под AMD-платформу, имеется чипсетный канал IDE с поддержкой 2 накопителей PATA/133.
На плате установлены и дополнительные контроллеры, обеспечивающие:

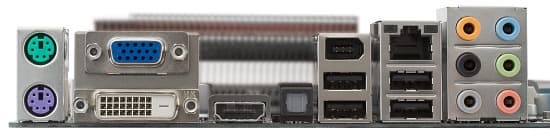

- интегрированный звук (8-канальный HDA-кодек Realtek ALC889A), на заднюю панель выведен оптический S/PDIF Out, имеется возможность подключить дополнительный S/PDIF вход и выход с помощью дополнительной планки, приобретаемой отдельно;
- сетевой контроллер (Realtek 8111C, интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
- FireWire (TI TSB43AB23, интерфейс PCI), с поддержкой трех портов IEEE 1394a: вдобавок к имеющемуся на задней панели, два порта могут быть выведены с помощью планок;
- cистемный мониторинг (ITE IT8718), в BIOS предусмотрено полностью автоматическое управление частотой вращения (ручная настройка доступна через утилиту Easy Tune) процессорного и двух системных вентиляторов в зависимости от показаний соответствующего датчика. Регулировка доступна как для 4, так и 3-контактных вентиляторов, что встречается уже достаточно редко.
Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.2 и звуковой карты ESI Juli@:
| Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: | +0.02, -0.15 | Очень хорошо |
| Уровень шума, дБ (А): | -76.6 | Средне |
| Динамический диапазон, дБ (А): | 76.5 | Средне |
| Гармонические искажения, %: | 0.018 | Хорошо |
| Гармонические искажения + шум, дБ (А): | -70.5 | Средне |
| Интермодуляционные искажения + шум, %: | 0.045 | Хорошо |
| Взаимопроникновение каналов, дБ: | -81.0 | Очень хорошо |
| Интермодуляции на 10 кГц, %: | 0.048 | Хорошо |
Общая оценка: Хорошо (подробнее).
Реализация аналоговых выходов в модели DS4H вызвала заслуженную критику, и, как мы видим, этот компонент перекочевал в неизменном виде и на UD4H. Суть претензий заключается в относительно низком уровне сигнала, в результате чего и в тестах, и при обычном прослушивании уровень громкости приходится поднимать относительно типичного уровня. В чем не было бы ни малейшей проблемы, если бы не то обстоятельство, что уровень шумов приходится как раз на вполне типичные значения, и, соответственно, так же возрастает при такой регулировке. В результате, в тестах фиксируется достаточно посредственное, особенно для используемого кодека, значение динамического диапазона. Разумеется, далеко не всех сейчас интересует интегрированный звук на плате такого класса, тем более аналоговые выходы, ведь в данном случае, даже не устанавливая звуковую карту, выводить звук можно еще, как минимум, двумя способами: через S/PDIF и HDMI. Но всегда хочется, чтобы плата в максимальной степени реализовывала потенциал установленных компонентов.
Разгон
Методику тестирования производительности, разгона и конфигурацию тестового стенда можно посмотреть на этой странице.
| Настройки для разгона в BIOS | Наличие | Примечание (диапазон регулировки) |
|---|---|---|
| Тайминги памяти | + | |
| Частота памяти | + | |
| Частота (множитель) шины HT | + | |
| Опорная частота ЦП | + | 200—600 МГц |
| Коэффициент умножения ЦП | + | два параметра: для ядер и CPU NB |
| Частота графического ядра в чипсете | + | 200—2000 МГц с шагом 1 МГц, видеопамяти SidePort (333-667, что соответствует DDR3-667 — DDR3-1333 (по умолчанию)) |
| Частота видеопамяти SidePort | + | 333-667 МГц, что соответствует DDR3-667 — DDR3-1333 (по умолчанию) |
| Напряжение процессoрного ядра | + | -0,600—+0,600 В (CPU) -0,600—+0,600 В (CPU NB) |
| Напряжение памяти | + | +0,05—+0,55В |
| Напряжение чипсета | + | -0,200—+0,300 В с шагом 0,025 В (для северного моста) +0,1—0,3 В с шагом 0,1 В (для южного моста) +0,1—0,3 В с шагом 0,1 В (для видеобуфера SidePort) |
(*) Диапазон регулировки напряжения процессора в BIOS и некоторые другие параметры, доступные в BIOS, могут варьироваться в зависимости от установленного процессора и приведены для используемого в наших тестах Phenom X4 9550. Использовалась версия BIOS F1 от 31/12/2008. Полный набор настроек, как обычно у плат Gigabyte, открывается по нажатию клавиш Ctrl+F1 в главном меню.
Аналогичный модели DS4H набор настроек, добавилась возможность снижения напряжения процессора ниже штатных значений, что используется ценителями особо малошумных систем, готовых не только заняться тонкой настройкой, но и иногда даже пожертвовать частотой, ради значительного снижения напряжения и достижения минимального тепловыделения. Впрочем, эта возможность появилась и в последних версиях BIOS для MA790GP-DS4H.
| Тактовая частота ЦП, МГц | Опорная частота (множитель), МГц | Напряжение питания ядра (по данным системного мониторинга BIOS), В | Частота (множитель) шины HT, МГц | Примечание | |
| Phenom X4 9550 (2,2 ГГц) | 2695 | 245 (x11) | 1,28 | 2205 (x9) | разгон с увеличением опорной частоты |
| 2915 | 265 (x11) | 1,38 | 2120 (x8) | то же, снижен множитель CPU NB | |
| Phenom X4 9850 Black Edition (2,5 ГГц) | 3000 | 200 (x15) | 1,50 | 2000 (x10) | разгон с увеличением множителя (ACC OFF) |
| 3248 | 203 (x16) | 1,52 | 2030 (x10) | разгон с увеличением множителя (ACC +2%) | |
| Phenom II X3 720 (2,8 ГГц) | 3755 | 203 (x18,5) | 1,50 | 2639 (x13) | разгон с увеличением множителей (ACC OFF) |
| Phenom II X4 810 (2,6 ГГц) | 3770 | 290 (x13) | 1,47 | 2613 (x9) | разгон с увеличением опорной частоты и снижением множителя CPU NB |
В сравнении с DS4H (на примере процессоров Phenom) видим минимальное преимущество новой модели, которое, в принципе, может быть списано и на погрешность измерения. Что касается разгона Phenom II, то мы уже отмечали гораздо меньшую зависимость успеха в разгоне от конкретной модели платы, одинаково успешный разгон обеспечили платы, принадлежащие к разным ценовым сегментам, даже в случае с Phenom II X4 940 из-за радикально снизившейся потребляемой мощности. Что касается младших процессоров, аппетиты которых еще скромнее, то можно предположить, что зависимость почти целиком будет определяться поддержкой в BIOS необходимых параметров (регулировка частоты, множителей), а схемотехника (конструкция стабилизаторов, система охлаждения чипсета) и вовсе отойдут на второй план. Подробнее об особенностях и результатах разгона Phenom II X3 720 и X4 810 читайте в отдельной статье.
Графическое ядро в чипсете разогналось до 1000 МГц при подъеме напряжения всего-навсего на 0,150 В. Это наилучший результат среди протестированных плат на чипсете AMD 790GX, а необходимость в столь незначительном подъеме напряжения, похоже, действительно отчасти объясняется новшествами в Ultra Durable. Нагрев радиатора на чипсете не превышал 40 градусов при длительной нагрузке. Вероятно, на успех влияет и удачная конструкция системы охлаждения на этой плате, которая будет обдуваться вне зависимости от того, ориентирован ли процессорный кулер, поперек или вдоль платы.
Производительность и экономичность
Для сравнения были взяты результаты платы Gigabyte MA790GP-DS4H.
| Тест | интегрированная графика | внешняя графика | ||
| Gigabyte MA790GP-DS4H | Gigabyte MA790GP-UD4H | Gigabyte MA790GP-DS4H | Gigabyte MA790GP-UD4H | |
|---|---|---|---|---|
| Архивирование в WinRAR, мин:сек | 1:35 | 1:34 | 1:35 | 1:33 |
| Кодирование MPEG4 (XviD), мин:сек | 4:40 | 4:36 | 4:39 | 4:39 |
| Unreal Tournament 2004 (Medium@800×600), fps | 54,0 | 55,6 | 59,0 | 59,1 |
| Unreal Tournament 2004 (High@1024×768), fps | 49,2 | 50,8 | 59,2 | 58,8 |
| Unreal Tournament 2004 (Highest@1600×1200), fps | 29,8 | 31,1 | 59,6 | 59,4 |
| FarCry (Medium@800×600), fps | 109,7 | 108,4 | 136,3 | 135,3 |
| FarCry (High@1024×768), fps | 76,5 | 78,4 | 137,3 | 135,8 |
| FarCry (Highest@1600×1200), fps | 35,1 | 36,0 | 137,9 | 135,2 |
| DOOM III (Medium@800×600), fps | 70,8 | 73,5 | 157,2 | 157,7 |
| DOOM III (High@1024×768), fps | 50,6 | 52,6 | 160,9 | 161,4 |
| DOOM III (Highest@1600×1200), fps | 24,5 | 25,8 | 158,1 | 156,0 |
Чуть более высокая производительность обновленной версии в тестах с интегрированной графикой и чуть менее высокая в отдельных тестах в режиме с внешней видеокартой может объясняться отличиями в версиях BIOS, то есть находится в пределах типичных отклонений, привносимых каждой новой версией.
Потребляемая мощность (приведена для системного блока в целом)
| Phenom X4 9550 (Cool'n'Quiet OFF) | интегрированная графика | внешняя графика | ||
| Gigabyte MA790GP-DS4H | Gigabyte MA790GP-UD4H | Gigabyte MA790GP-DS4H | Gigabyte MA790GP-UD4H | |
|---|---|---|---|---|
| Редактирование текста, Вт | 43 | 48 | 71 | 76 |
| Игра FarCry, Вт | 76-96 | 72-84 | 100-124 | 100-112 |
Чуть большее потребление платы в простое с лихвой компенсируется экономией под нагрузкой. Здесь очевидно проявляют себя усовершенствования в схемотехнике, как раз и обещающие в теории повышение эффективности при возрастании рабочих токов.
Выводы
Несмотря на то, что и предыдущая серия плат на чипсетах AMD из 700-ого семейства получилась у Gigabyte достаточно удачной, и может быть вполне рекомендована для установки как процессоров Phenom, так и Phenom II, благо за обновленными версиями BIOS дело не стало (кстати, и мы все тесты новых процессоров проводили как раз на Gigabyte MA790GP-DS4H), оригинальное новшество в виде утолщенных слоев питания и заземления печатной платы, в целом, можно только приветствовать. Что касается остальных отличий данной платы от ее предшественницы, то они вряд ли как-то могут повлиять на выбор, поскольку крайне незначительны, и покупатели, скорее всего, предпочтут новую модель, только если цена будет сопоставимой.
Средняя текущая цена (в скобках: количество предложений, на которое можно щелкнуть для перехода к списку доступных в рознице) этой модели в московской рознице: Н/Д(0), а Gigabyte MA790GP-DS4H: Н/Д(0)
Эта модель на сайте производителя
