- Чипсет AMD 790FX (северный мост AMD 790FX и южный SB600)
Компания Gigabyte первой поддержала линейку чипсетов AMD седьмой серии, точнее сэмплы рассматриваемой в данном обзоре платы прибыли к тестерам (а также производителям ПК, готовящим к выпуску серийные модели на платформе AMD Spider, и прочим заинтересованным лицам и компаниям) задолго до официального анонса чипсета. Впрочем, если учесть, что первые образцы плат с четырьмя графическими портами и прочими атрибутами чипсета AMD 790FX демонстрировались еще на Computex, причем всеми производителями из ведущей тройки, можно предположить, что и остальные производители подтянутся весьма быстро (и похоже так и есть, в частности, сразу после официального выпуска чипсетов, все наперебой начали предлагать свои платы на тест).
Вполне естественно, что наиболее функциональный чипсет (790FX) устанавливается на плату с максимальным числом фирменных технологий от Gigabyte, о чем свидетельствует индекс DQ6, разнообразие периферийных интерфейсов также должно удовлетворить самого взыскательного пользователя. Помимо возможностей, заложенных в чипсет, на плате имеется FireWire-контроллер, два гигабитных сетевых контроллера и пара дополнительных SATA-контроллеров, с помощью которых можно организовать до 4 внешних SATA-портов.

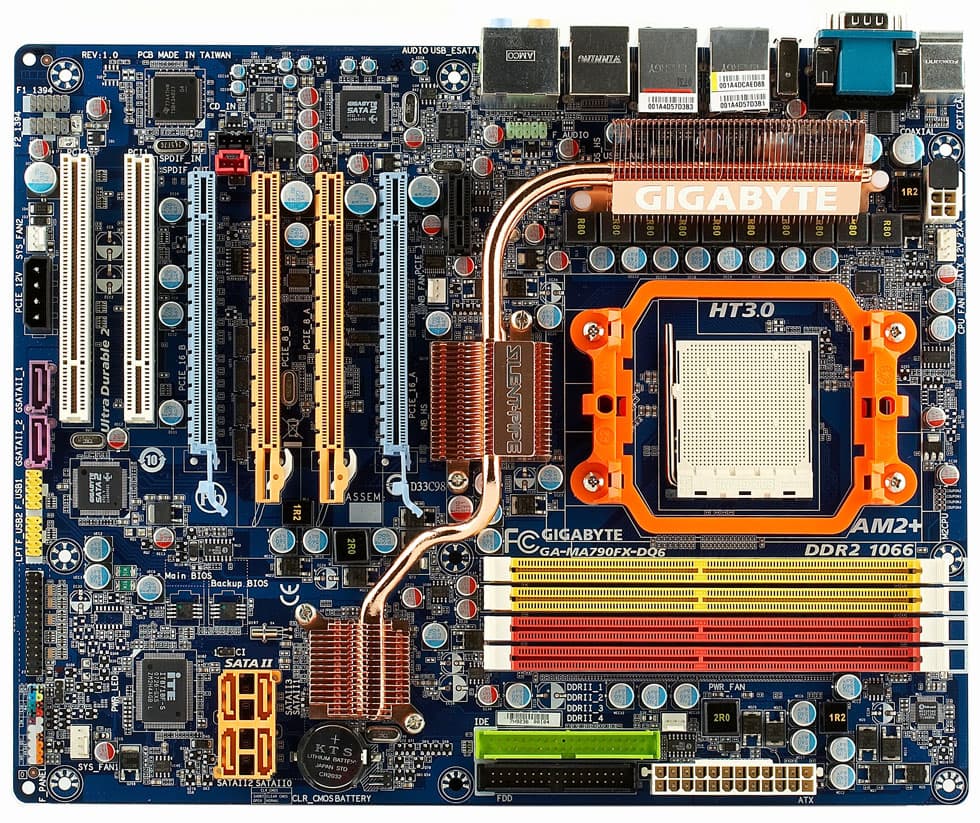

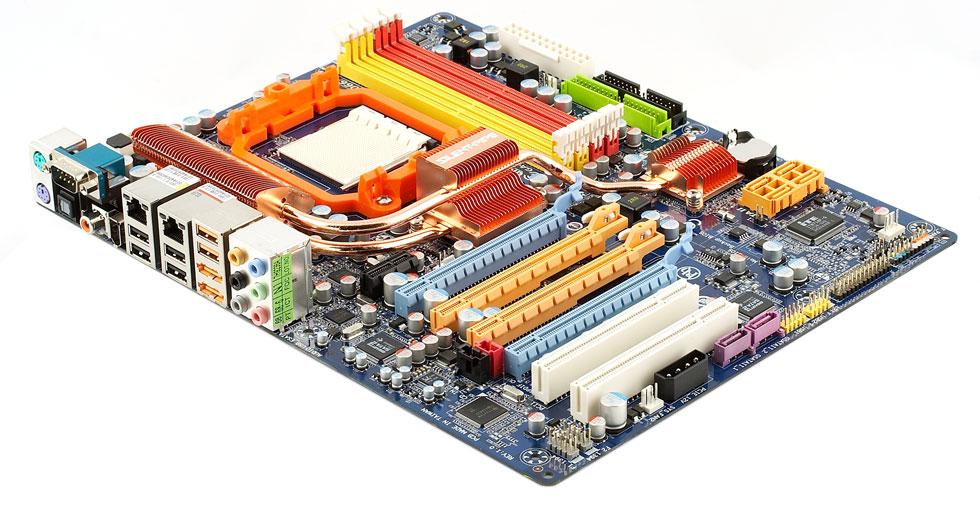

Дизайн платы можно назвать рациональным, несмотря на необходимость вписать систему охлаждения на тепловых трубках (в большей степени для соответствия статусу элитной модели, нежели из практических соображений, чипсет такой заботы не требует). Все разъемы и перемычка для очистки CMOS доступны после установки полностью укомплектованной платы в корпус, однако, ввиду чисто физических ограничений, собрав CrossFire из 4 видеокарт, пользователь все же может лишиться части SATA-слотов, если выберет длинные карты. К счастью, AMD, в отличие от своего конкурента на поле видеокарт, старается соблюдать относительно небольшие размеры даже для старших карт и, в частности, если придерживаться канонов платформы Spider и для получения Quad CrossFire выбрать Radeon HD 3870, проблем с подключением дисков не возникает.

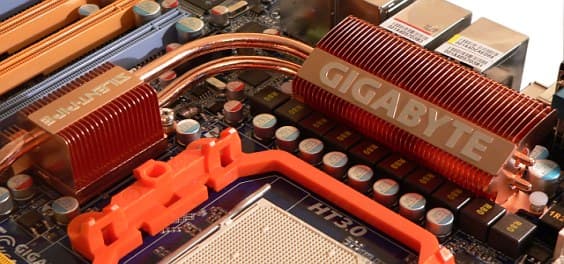

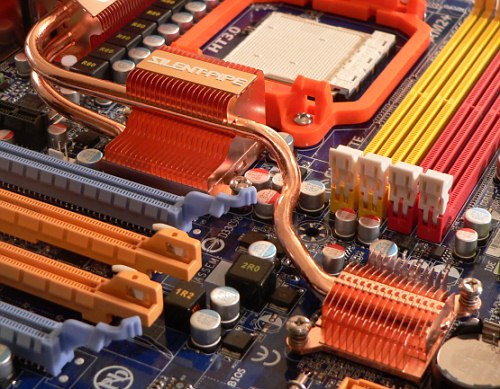

Система охлаждения включает три радиатора, одновременно являющиеся теплообменниками для двух мостов чипсета и стабилизатора напряжения, причем чипсетные радиаторы соединены с основным (по размеру) радиатором с надписью Gigabyte двумя тепловыми трубками. Если для охлаждения процессора используется коробочный кулер или любой другой с радиатором, ориентированным параллельно короткой стороне платы, дополнительное активное охлаждение получит основной радиатор чипсета, а в случае более сложных конструкций с круговым воздухозабором, в активном теплообмене примет участие и радиатор на северном мосту. Конструкция весьма функциональна, что радует, поскольку учитывая низкое тепловыделение чипсета (TDP=10 Вт), существовала вероятность, что инженеры просто поставят некую вычурную конструкцию исключительно для привлечения внимания.
В данном случае эффективность достаточно высока, даже с пассивным охлаждением на процессоре, в открытом стенде, радиаторы на плате оставались лишь теплыми в тестировании с длительной максимальной нагрузкой. Поскольку в качестве термопасты использована жесткая и неэластичная масса, стремящиеся к идеалу, могут захотеть снять радиаторы и нанести жидкую термпасту. В этот момент обнаруживается, что они держатся не на привычных распорных грибках, а на винтах.

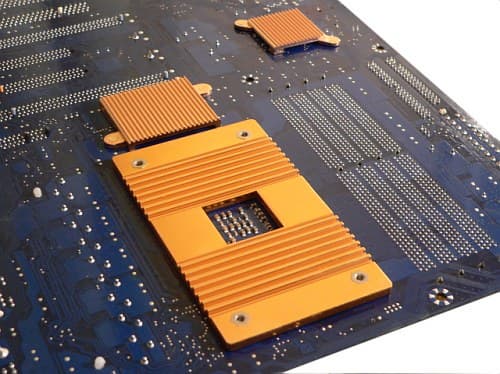

Переворачиваем плату и видим, что радиаторы крепятся к алюминиевым пластинкам, которые, впрочем, сами не являются полноценными радиаторами (не соприкасаются всей поверхностью с платой), хотя в какой-то степени способствуют перераспределению тепла от чипсета, получая его через точки крепления. Крепежная рамка для процессорного кулера также с обратной стороны крепится к массивной алюминиевой пластине, соприкасающейся с платой через прокладку. И вот этот элемент точно полезен, поскольку служит для выравнивания нагрева платы в наиболее греющейся области. Полевые транзисторы прижимаются к своему радиатору через термопрокладку и поскольку для его крепления используются обычные грибки, прижим обеспечивается не очень сильный, отпечатки транзисторов на поверхности термопрокладки едва видны.

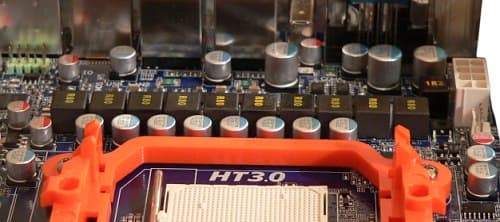

Но был бы грех жаловаться на недостаточное охлаждение стабилизатора, хотя бы потому что он попросту не нуждается в усиленном теплоотводе. В 10-канальном (в Gigabyte препочитают писать как 8+2) импульсном стабилизаторе напряжения питания процессора применены по 2 полевых транзистора на канал, 8 конденсаторов по 560 мкФ и 3 — по 330 мкФ, все конденсаторы на плате твердотельные, производства ведущих японских брендов. Помимо выбора твердотельных конденсаторов, Gigabyte отмечает еще два конкурентных преимущества системы питания на данной плате — использование высокоэффективных Low RDS (on) полевых транзисторов и катушек с ферритовыми сердечниками. Кстати, все катушки на плате имеют закрытую конструкцию и никаких раздражающих шумов от преобразователя питания в процессе тестирования обнаружено не было. В линейке Gigabyte имеется также модель MA790FX-DS5, основанная на аналогичном чипсете, с двумя графическими портами, упрощенной системой охлаждения и некоторыми другими отличиями. Размер платы — 305×244 мм (стандартный ATX), крепление к корпусу 9 винтами с надежной фиксацией всех углов.
Системный мониторинг (ITE IT8718F-S, по данным BIOS Setup)
- Напряжение процессора, памяти (1,8 В), +3,3 и +12 В;
- Частота вращения 4 вентиляторов;
- Температура процессора (встроенным датчиком процессора) и системная (встроенным датчиком платы);
- Smart FAN Control — полностью автоматическое управление частотой вращения (ручная настройка доступна через утилиту Easy Tune) процессорного вентилятора в зависимости от температуры процессора, и двух системных, в зависимости от системной температуры. Поддерживается два режима — изменение питающего напряжения (подходит как для 3-контактных, так и 4-контактных) и более точное регулирование через контакт Power Management (требуется кулер с 4-контактным разъемом).
Порты, коннекторы и разъемы на поверхности платы
- Процессорный сокет (Socket AM2+, заявлена поддержка всех процессоров Phenom, Athlon 64/X2/FX и Sempron, выпущенных для разъемов Socket AM2 и Socket AM2+, список протестированных на совместимость доступен на сайте);
- 4 разъема под DDR2 SDRAM DIMM (до 16 ГБ DDR2-400/533/667/800/1066, возможен двухканальный режим работы при симметричном заполнении слотов, список протестированных на совместимость доступен на сайте);
- 2 слота PCIEx16 2.0 для графических ускорителей (работают в режиме x16 при установке до двух видеокарт на плате, и в режиме x8, при установке большего числа карт);
- 2 слота PCIEx16 2.0 для графических ускорителей (постоянно работают в режиме x8);
- 1 слот PCIEx1 2.0;
- 2 слота PCI;
- Разъемы питания: стандартный ATX 2.2 (24 контакта) и 8-контактный EPS12V для питания процессора (можно подключать стандартный 4-контактный коннектор ATX12V), а также 4-контактный «периферийный» для дополнительного питания видеокарт;
- Разъем FDD;
- 1 разъем IDE (Parallel ATA) на 2 устройства ATA133 — «чипсетный»;
- 8 разъемов SATA-II (Serial ATA II) из них на 4 устройства SATA300 — «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1 и 0+1, поддержка еще 4 (2 внутренних и 2 внешних) обеспечивается двумя контроллерами JMicron JMB362, они могут быть объединены попарно в RAID-массивы уровней 0 или 1;
- 2 разъема для подключения планок на 4 дополнительных порта USB;
- 2 разъема для подключения планок на 2 дополнительных порта FireWire;
- Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
- Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
- Разъем для подключения планки с цифровым входом звукового сигнала S/PDIF-In;
- Разъем для подключения планки с цифровым выходом звукового сигнала S/PDIF-Out;
- Разъем для подключения LPT-порта;
- Разъем для подключения датчика вскрытия корпуса;
- 5 разъемов для подключения вентиляторов с возможностью контроля частоты вращения, из них процессорный — четырехконтактный с поддержкой «интеллектуального» управления частотой вращения и обратной совместимостью с вентиляторами, имеющими трехконтактный разъем.

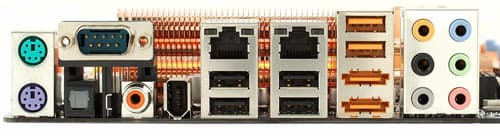

Задняя панель платы (слева направо, по блокам)
- Разъемы PS/2 для подключения мыши и клавиатуры;
- COM, S/PDIF-Out (оптический), S/PDIF-Out (коаксиальный), FireWire 400 (6-контактный);
- 2 порта USB, 1 RJ-45 (Gigabit Ethernet);
- 2 порта USB, 1 RJ-45 (Gigabit Ethernet);
- 2 внешних порта SATA300, 2 порта USB;
- 6 аналоговых аудиоразъемов (Center/Sub, Side-Out, Rear-Out, Line-In, Front-Out, Mic-In).
Комплект поставки
- Упаковка: высокая коробка с открывающейся обложкой на «липучке» c описанием фирменных «Q-опций». Данная плата имеет максимальное количество фирменных опций в линейке Gigabyte на сегодняшний день;
- Документация: брошюра-инструкция (руководство пользователя) на английском языке и многоязычный плакат с инструкциями по сборке, в том числе на русском языке;
- Кабели: 4 SATA, 1 ATA66, шлейф для подключения дисковода, внешний SATA-кабель и переходник-удлинитель питания для внешнего SATA-устройства;
- Планка на заднюю панель с двумя внешними SATA-портами и разъемом питания;
- Заглушка на заднюю панель платы для вывода соответствующих разъемов;
- Компакт-диск с драйверами, фирменными утилитами Gigabyte и пакетом Norton Internet Security 2005 (антивирус и брандмауэр).
Набор фирменных утилит включает стандартные инструменты для перепрошивки BIOS из Windows с возможностью поиска и закачки свежей версии с сайта производителя (@BIOS), смены загрузочной заставки, I-COOL для управления режимами энергосбережения, C.O.M. (Corporate Online Manager) для мониторинга системных параметров через LAN и программу EasyTune5 Pro для локального мониторинга системных параметров, «разгона» (доступно изменение частоты и множителя процессора, множителя для памяти, частоты шин PCI и PCI-Express и напряжения питания процессора, памяти и южного моста чипсета, но в меньших пределах, нежели доступно из BIOS, также утилита поддерживает разгон ядра и памяти для видеокарты) и настройки режимов SmartFan (можно выбрать диапазон частоты вращения от 0 до 100 % и соответствующую граничным значениям температуру).
Интегрированные контроллеры
- Звуковой, на базе «чипсетной» поддержки High Definition Audio и кодека Realtek ALC889A, с возможностью подключения аудиосистем 7.1 и отдельным HDA-стереовыходом, доступным при подключении фронтальной панели;
- SATA-II, с поддержкой 4 портов Serial ATA II, с возможностью попарного объединения в RAID-массивы уровней 0 и 1 и поддержкой внешних SATA-устройств, на базе двух контроллеров JMicron JMB362;
- Сетевые, на базе двух PCIE-контроллеров Realtek 8111B, с поддержкой скоростей 10/100/1000 Мбит/с, с возможностью объединения двух портов в единый канал с удвоенной пропускной способностью;
- Контроллер FireWire, на базе микросхемы Texas Instruments TSB43AB23, с поддержкой 3 портов.
Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.0.5 и звуковой карты ESI Juli@:
Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: | +0.03, -0.05 | Отлично |
Уровень шума, дБ (А): | -91.5 | Очень хорошо |
Динамический диапазон, дБ (А): | 86.9 | Хорошо |
Гармонические искажения, %: | 0.0053 | Очень хорошо |
Гармонические искажения + шум, %: | -77.6 | Средне |
Интермодуляционные искажения + шум, %: | 0.017 | Очень хорошо |
Взаимопроникновение каналов, дБ: | -92.2 | Отлично |
Интермодуляции на 10 кГц, %: | 0.017 | Очень хорошо |
Общая оценка: Очень хорошо (подробнее). Наиболее совершенный, по заявленным характеристикам, кодек в линейке Realtek, среди используемых на системных платах, справляется с возложенными на него задачами. А желающие выжать максимум из интегрированного звука могут воспользоваться цифровыми выходами, которые, в данном случае, выведены на заднюю панель. Поддерживается DTS-кодирование для подключения по цифровому выходу многоканальных декодеров домашних кинотеатров, заявлена возможность воспроизведения звука с носителей Blu-ray и HD DVD «без потерь», как и предыдущие версии, данный кодек имеет дополнительный стереовыход, доступный при подключении фронтальной панели.
Фирменные технологии и особенности
- Silent-Pipes — система охлаждения чипсета и стабилизатора напряжения на тепловых трубках;
- Ultra Durable 2 — использование увеличенного числа каналов в преобразователе питания с Low RDS (on) полевыми транзисторами, твердотельных конденсаторов и катушек с ферритовыми сердечниками, что должно повысить надежность, срок службы и улучшить разгонные возможности за счет более стабильного питания;
- Q-Flash — перепрошивка BIOS с помощью меню, вызываемого по нажатию F8 на стадии начальной загрузки (требуется образ BIOS на дискете, при этом исключается необходимость загрузки ОС, которая может быть затруднена в случае повреждения загрузочного блока);
- Dual BIOS и Xpress BIOS Rescue — загрузка с резервной микросхемы BIOS и возможность восстановления содержимого основной микросхемы, испорченного неудачной перепрошивкой, причем образ BIOS может быть считан не только с резервной микросхемы, но и с жесткого диска или CD;
- Xpress Recovery 2 — восстановление предварительно сохраненного образа раздела жесткого диска с помощью интегрированной в BIOS утилиты. От использования традиционных утилит (вроде Acronis True Image) такой вариант отличается лишь тем, что для восстановления не требуется загружаться с CD. Однако его возможности и интерфейс, безусловно, скромнее: в частности, можно сохранить лишь один образ для восстановления.
Настройки
С помощью перемычек и переключателей | Перемычка для очистки CMOS | Точнее, на плате есть два контакта, которые надо замкнуть металлическим предметом — отверткой или собственной перемычкой | |
Из BIOS, основанного на версии 6.00PG от Award | Возможность отключения специфических функций процессора | + | K8 Cool’n’Quiet Virtualization |
Настройки таймингов памяти | + | 1T/2T Memory Timing, CAS Latency, RAS to CAS Delay, Row Precharge Time, Min RAS Active Time, RAS to RAS Delay, Write Recovery Time, Precharge Time, Row Cycle Time, TwTr Command Delay | |
Выбор частоты работы памяти | + | Частота 400, 533, 667, 800, 1066 МГц, реально задается множитель относительно часоты HTT | |
Настройка работы шины HT | + | Частота: 200, 400, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000, 2200, 2400, 2600 МГц | |
Возможность задания частоты для периферийных шин | + | PCI-E = 100—200 МГц с шагом 1 МГц | |
Ручное распределение прерываний по слотам | + | ||
Изменение частоты FSB | + | 200—500 МГц с шагом 1 МГц | |
Изменение коэффициента умножения процессора | + | от ×5, с 0,5x-шагом | |
Изменение напряжения ядра процессора | + | 0,80—1,75 В с шагом 0,05 В | |
Изменение напряжения памяти | + | +0,05—+0,50 В с шагом 0,05 В | |
Изменение напряжения шины HT | + | +0,05—+0,40 В с шагом 0,05 В (для линии от процессора к северному мосту), +0,05—+0,45 В с шагом 0,05 В (для линии от северного моста к процессору) | |
Изменение напряжения шины PCI Express | + | +0,05—+0,45 В с шагом 0,05 В | |
Изменение напряжения чипсета | + | +0,05—+0,40 В с шагом 0,05 В (для северного моста) |
Использовалась версия BIOS F2i, предоставленная производителем. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.
Как и следовало ожидать, разгонные возможности, предоставляемые BIOS, соответствуют высокому уровню, типичному для плат такого класса. Разумеется, поддержка возможностей, связанных с процессором (множитель для памяти DDR2-1066 и частоты шины HT выше 1 ГГц доступны лишь при установке процессоров Phenom, для Athlon 64 X2 они просто не появятся в меню), для шины PCI Express есть возможность автоматического определения либо жесткой фиксации режима 1.0 для обеспечения совместимости с существующими картами, причем для каждого порта в отдельности. Стоит добавить, что в Gigabyte смогли реализовать гораздо большие частоты шины Hyper-Transport, чем того требуют первые модели процессоров Phenom. С установкой максимальных 2600 МГц, процессор, рассчитанный на 1800 МГц, работал без замечаний, но реальная частота равнялась 2000 МГц, судя по данным тестовых утилит (то есть использовался множитель x10). Полный набор настроек, как обычно у плат Gigabyte, открывается по нажатию клавиш Ctrl+F1 в главном меню.
Разгон
Для оценки возможностей платы и ее BIOS, мы разгоняем наш тестовый процессор до максимальной частоты, при которой сохраняется стабильная работоспособность. При этом используются все поддерживаемые платой возможности, включая повышение напряжения процессорного ядра и, при необходимости, коррекция множителей и частот для системных и периферийных шин (но если, например, снижение частоты Hyper-Transport не улучшает условий разгона, оставляется множитель по умолчанию). Для оперативной памяти подбирается частота, равная штатной для используемых модулей (коррекцией множителя), если производителем не заявлены какие-либо средства для улучшения разгона памяти, в противном случае исследуется и их эффективность. Для оценки стабильности разогнанной системы загружается Windows XP и в течение 10 минут прогоняется встроенный в архиватор WinRAR тест производительности (меню Tools — Benchmark and hardware test). Необходимо отметить, что поскольку разгонный потенциал в определенной степени является индивидуальной характеристикой конкретного экземпляра платы, задача определить разгонный потенциал с точностью до мегагерца не ставится. Практическая цель — выяснить, не будет ли ограничен разгон процессора с относительно хорошим разгонным потенциалом по вине платы, а также оценить ее поведение в нештатных режимах, включая возможности по автоматическому восстановлению корректной частоты после зависания при «переразгоне» и прочее.
Мы воспользовались предоставившейся возможностью помимо нашего стандартного процессора, используемого в тестах плат, попробовать в разгоне 3 сэмпла процессоров Phenom, рассчитанные на штатную частоту 2,4 ГГц.
Тактовая частота, МГц | Частота FSB, МГц | Напряжение питания ядра (по данным системного мониторинга BIOS), В | Частота (множитель) шины HT, МГц | |
Athlon 64 X2 4000+ (Windsor, 2,0 ГГц) | 2840 | 284 | 1,54 | 1140 (x4) |
Phenom 9700 (Agena, 2,4 ГГц) | 2880 | 240 | 1,32 | 2400 (x10) |
Phenom 9700 (Agena, 2,4 ГГц) | 3024 | 252 | 1,45 | 2520 (x10) |
Phenom 9700 (Agena, 2,4 ГГц) | 2928 | 244 | 1,38 | 2440 (x10) |
В деле разгона нашего, испытанного в боях, Athlon 64 X2, плата оказалась на стандартном уровне для плат с широкими разгонными возможностями, а по Phenom у нас пока просто нет статистики разгона на других платах. Поэтому можем лишь констатировать, что на данной плате нам удалось приблизиться к максимальному разгонному потенциалу для потестированных процессоров (что очевидно), но, вероятно, это не максимально возможные значения. Сам по себе процессор Phenom выглядит очень привлекательным объектом для подобных экспериментов, и благодаря высокому множителю, скорее всего, проблем с его разгоном не возникнет и на платах с невыдающимися максимальными частотами FSB. Нам не пришлось снижать множитель HT-шины, которая в результате работала на заоблачных частотах, причем исключительно стабильно (никаких напряжений, кроме напряжения на процессоре, не повышалось).
Выпуская линейку Phenom пока без FX-модели, и, притом на не слишком высоких частотах, в AMD вероятно догадываются, что несмотря на это, многие из таких процессоров поначалу будут приобретаться не столько в составе готовых компьютеров (то есть людьми не слишком интересующимися тем фактом, какой процессор установлен в системе), сколько теми, кто ждал выпуска Phenom для апгрейда своего компьютера, и просто с целью достижения максимально возможной на сегодня производительности в приложениях, чувствительных к скорости операций с плавающей точкой. Разумеется, такие люди не преминут испытать приобретенный процессор в разгоне.

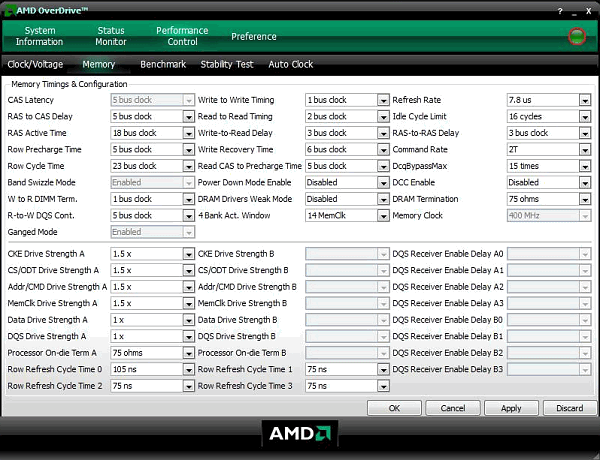

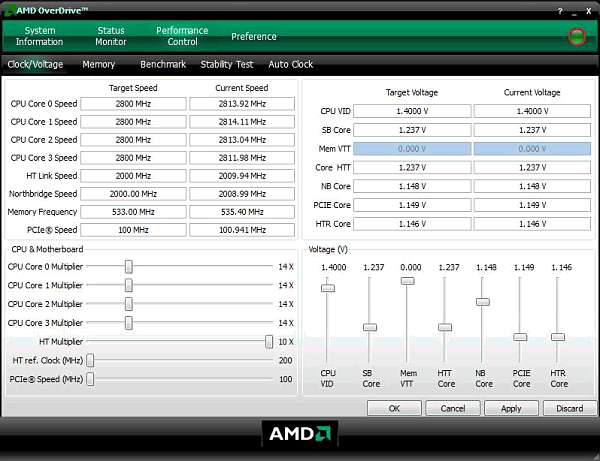

Поэтому «в подарок» для своих поклонников, к выпуску платформы, AMD приурочила выпуск фирменной утилиты OverDrive для мониторинга и разгона. Надо сказать, при весьма аскетичном интерфейсе (в отличие от некоторых творений производителей системных плат), программа на редкость функциональная и удобная.
Помимо возможности регулировки частот и напряжений (и, разумеется, множителей для каждого ядра в отдельности, в случае с Phenom), есть возможность играться с таймингами, также есть встроенный бенчмарк, тест стабильности, и, конечно же, для начинающих режим автоматического разгона.
Производительность
Конфигурация тестового стенда:
- Процессоры: AMD Athlon 64 X2 4000+
- Память: 2 модуля по 1 ГБ Kingston KHX7200D2K2/1G (DDR2-800, 5-5-5-15)
- Видеокарта: ATI Radeon X1900 XTX, 512 МБ GDDR3
- Жесткий диск: Seagate Barracuda 7200.10 (SATA, 7200 об/мин)
- БП: Chieftec CFT-560-A12C
- ОС: Windows XP SP2
Тестирование плат под Socket AM2+ в перспективе логичнее проводить на процессорах Phenom, что мы и планируем сделать, пока же в качестве отправной точки используем прежнюю конфигурацию, протестировав, таким образом, заявленную полную совместимость. Для сравнения была взята плата на чипсете AMD 580X ASUS M2R32-MVP.
Тест | ASUS M2R32-MVP | Gigabyte MA790FX-DQ6 |
---|---|---|
Архивирование в 7-Zip, мин:сек | 6:32 | 6:28 |
Кодирование MPEG4 (XviD), мин:сек | 5:57 | 5:59 |
DOOM III (Low@640×480), fps | 140,9 | 138,3 |
DOOM III (Highest@1600×1200), fps | 140,3 | 137,6 |
FarCry (Low@640×480), fps | 171 | 167 |
FarCry (Highest@1600×1200), fps | 128 | 124 |
Фиксируем равно оптимальный выбор таймингов памяти, что проявилось равенством в вычислительных тестов, и формальное отставание в тестах, задействующих обмен данными с видеокартой. Что ж, контроллер PCI Express в чипсете AMD 790FX не является просто разогнанной до спецификации 2.0 версией контроллера в предыдущем семействе чипсетов, а разрабатывался с нуля, и, вполне естественно, что для извлечения из него максимальной производительности, программистам BIOS придется еще немного потрудиться. Причем не факт, что достижение максимальной скорости в режиме совместимости с PCI Express 1.0 — первоочередное дело, покупатели, скорее всего, будут комплектовать такие системы картами с поддержкой PCI Express 2.0 (и в первую очередь из семейства Radeon HD 3800), поэтому, скорее всего, в данный момент все ресурсы брошены на отладку и тестирование многочисленных режимов CrossFire.

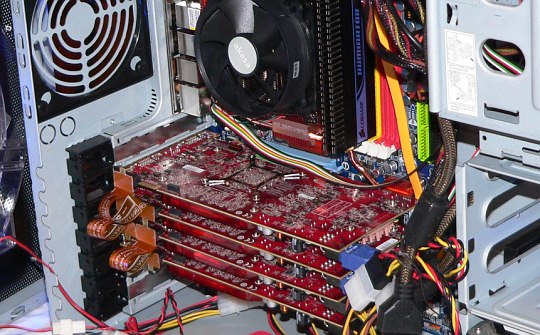

Нам пока удалось всесторонне ознакомиться лишь с работоспособностью такой платы с парой карт на Radeon HD 3850 (что является, пожалуй, самым скромным, и практически не слишком оправданным вариантом), в целом же, тема это самоценная и достойна отдельного рассмотрения, с которым в AMD рекомендуют не спешить, а дождаться релиза драйверов с оптимизациями для режимов с 3 и 4 видеокартами.
Итог
Достойна ли плата от Gigabyte звания подходящей основы для укомплектованного по-максимуму компьютера с процессором AMD Phenom? Пожалуй да, во всяком случае мы не обнаружили каких-либо недостатков, которые заставили бы нас остановиться и сказать, что надо подождать появления других плат в нашей лаборатории, и выяснить как обстоит ситуация с ними. Тем не менее, мы, конечно, будем тестировать и сравнивать, производители имеют обыкновение реализовывать самые интересные фирменные особенности в платах именно такого уровня, поэтому у пользователей есть возможность выбрать для себя наиболее подходящий вариант.
Вместе с тем, очевидно, что если вы не интересуетесь играми и мультимониторными системами и не планируете устанавливать больше двух видеокарт, но желаете получить поддержку PCI Express 2.0 и Hyper-Transport 3.0 (и, разумеется, установить процессор Phenom), вполне разумно дождаться плат на более доступных чипсетах из седьмой серии от AMD, затягивать с поставками которых производители также не собираются.
