Новая платформа Socket 939 для процессоров AMD Athlon 64/64 FX всё больше и больше входит в нашу жизнь, постепенно отодвигая на задний план своих предшественников Socket 754 и 940. Это происходит из-за того, что S939, на сегодняшний день, является наиболее удачной комбинацией существовавших по отдельности, технических характеристик процессоров и чипсетов, базирующихся на архитектуре AMD64. Если к этому добавить неплохую производительность и вполне приемлемую (особенно, если сравнивать с ценами на комплектующие Intel), по сегодняшним меркам, цену на процессоры AMD и материнские платы с Socket 939, то процесс постепенного перехода на S939 становится совершенно понятным, обоснованным и неизбежным.
GA-K8NS Ultra-939, построенная на чипсете nForce3 Ultra — это первая плата от Gigabyte оснащённая 939 сокетом. Основными отличиями новой платы от, уже представленных на рынке, Gigabyte K8NNXP-940 и Gigabyte K8NSNXP (с 940-м и 754-м сокетом, соответственно) является набор системной логики nForce 3 Ultra (который, в свою очередь, отличается от nForce 250 только более скоростной шиной HyperTransport, работающей на частоте 1 ГГц) и, собственно, сокетом 939. В остальном, ничего кардинально нового в GA-K8NS Ultra-939 нет: поддержка двухканального режима работы с памятью (DDR 200/266/333/400), 4 порта SATA (два «чипсетные» и два за счёт дополнительного контроллера Silicon Image 3512), традиционная технология DualBIOS и довольно средненький интегрированный звуковой контроллер на базе AC’97-кодека Avance Logic ALC850.

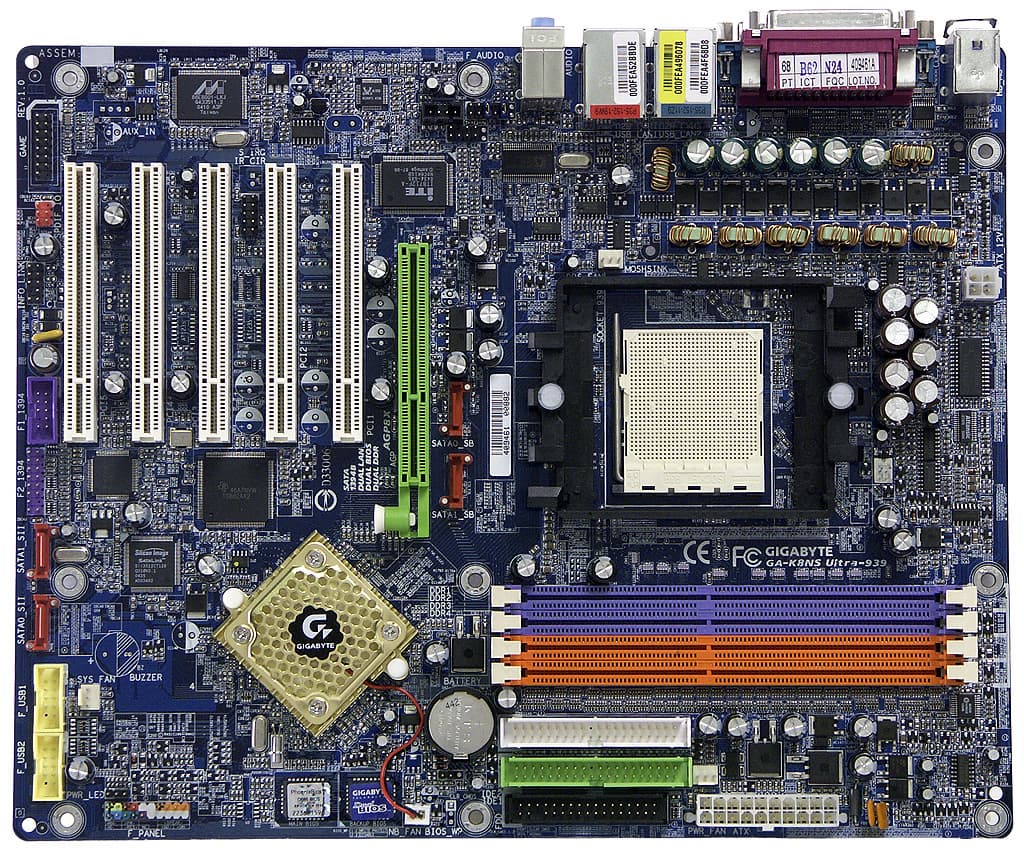

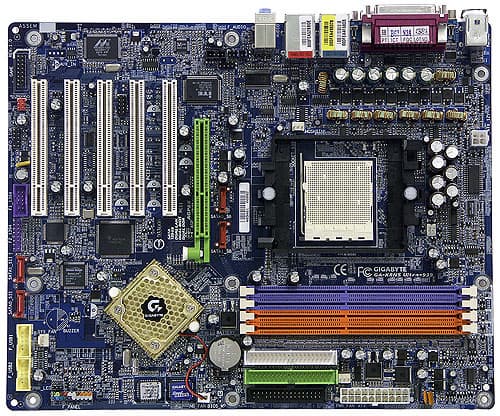

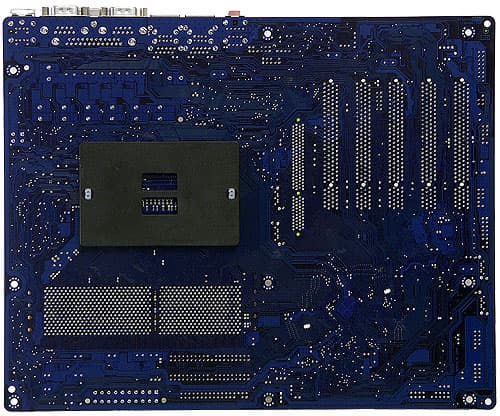

Разводка платы, благодаря использованию одночипового набора системной логики, вполне удачна, каких-либо особых неудобств при сборке системы обнаружено не было. Доступ к перемычкам при установке платы в корпус не затруднён, их краткое описание приведено на текстолите. Наличие напряжения на разъемах модулей памяти индицируется желтым светодиодом. Помимо этого, при установке видеокарт с напряжением питания +3,3 В загорится светодиод, информирующий о недопустимости таких действий. В шестиканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 3300 мкФ и 7 по 1000 мкФ. Также на плате находятся стабилизаторы напряжения шины AGP (включающий 6 конденсаторов по 1000 мкФ) и памяти (6 конденсаторов по 1000 мкФ).
На плате нет разведенных, но не распаянных мест под микросхемы и разъемы. Размер платы — 305х245 мм (полноразмерный ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы ITE IT8712F-A.
Системный мониторинг (ITE IT8712F-A):
- напряжения процессора, памяти, +3,3 В и +12 В;
- частота вращения 3 вентиляторов;
- температура процессора (встроенным датчиком процессора);
- температура платы (встроенным датчиком платы).
Порты, коннекторы и разъемы на поверхности платы:
- Процессорный сокет (Socket 939, для AMD Athlon 64/64 FX);
- 4 разъема под DDR SDRAM DIMM (DDR 200/266/333/400, до 4ГБ; различаются цветом, сгруппированы по два);
- Слот AGP 4x/8x (с защелкой) — поддерживающий только видео платы с напряжением питания 1.5В;
- 5 слотов PCI (совместимы с PCI 2.3);
- Разъемы питания: стандартный ATX (20-ти контактный) и 4-контактный для 12В;
- Разъем FDD;
- Два разъёма IDE (Parallel ATA);
- 4 разъемов SATA (Serial ATA) — 2 из них «чипсетные», 2 — за счет дополнительного контроллера (Sil 3512);
- Разъем для подключения планки с дополнительными портами USB (2.0);
- Разъема для подключения планки с дополнительными портами FireWire;
- Разъем для подключения планки с четырьмя дополнительными аудиовыходами (Side, Sub center, Real R/L и SPDIF-Out);
- Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
- Разъем для подключения стандартного IRDA модуля;
- 3 разъема для подключения вентиляторов (Все с возможностью контроля количества оборотов.

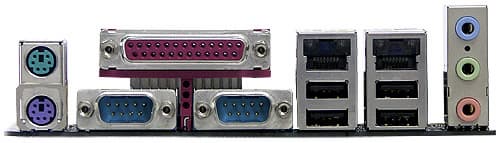

Задняя панель платы (слева направо, по блокам)

- Разъёмы PS/2 для подключения мыши и клавиатуры;
- 1 LPT и 2 COM-порта;
- 2 порта USB (1.1/2.0) и RJ-45 (10/100/1000 Мбит/с Gigabit Ethernet);
- 2 порта USB (1.1/2.0) и RJ-45 (10/100 Мбит/с Fast Ethernet);
- 3 аудиоразъёма (Line-in, Line-out, MIC-in);
Комплект поставки

- Упаковка: коробка стандартного дизайна серии K8 Triton;
- Документация: руководство пользователя материнской платы, руководство по настройке IDE RAID, руководство по настройке SATA RAID и плакат с краткой инструкцией по настройке и установке платы — все на английском языке;
- Кабели: 2 Serial ATA, 1 ATA 66/100/133 и шлейф для подключения дисковода;
- Планка на заднюю панель компьютера с 2 портами USB и 2 портами GigaWire;
- Планка на заднюю панель компьютера с разъемами Center/Sub, Rear, Side, S/PDIF-Out типов Toslink и Coaxial;
- Заглушка на заднюю панель платы для вывода соответствующих разъемов;
- Компакт-диск с программным обеспечением.
Интегрированные контроллеры
- Звуковой, на базе AC'97-кодека Avance Logic ALC 850, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF;
- 2 сетевых, один из которых реализован на базе чипсета и PHY-контроллера ICS1883AF, с поддержкой 10/100 Мбит/с Base-T (Fast Ethernet), а второй — на базе микросхемы Marvell 88E8001-LKJ, с поддержкой 10/100/1000 Мбит/с Base-T (Gigabit Ethernet);
- GigaWire (FireWire-800, IEEE 1394b), на базе микросхем Texas Instruments TSB82AA2 и TSB81BA3-A, с поддержкой 3 портов;
- SATA RAID, на базе NVIDIA nForce3, с поддержкой 2 разъёмов SATA и возможностью создания RAID уровней 0, 1, 0+1, JBOD ;
- SATA RAID, на базе микросхемы Silicon Image SiI3512CT128, c поддержкой 2 разъемов SATA и возможностью создания RAID уровней 0 и 1.
Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.4 и звуковой карты Terratec DMX 6fire:
Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: | +0.21, -1.23 | Средне |
Уровень шума, дБ (А): | -76.4 | Средне |
Динамический диапазон, дБ (А): | 73.5 | Средне |
Нелин. искажения, %: | 0.054 | Средне |
Интермод. искажения, %: | 0.072 | Хорошо |
Взаимопроникновение каналов, дБ: | -78.0 | Очень хорошо |
Общая оценка: Средне (подробнее).
Фирменные технологии
- Gigabyte DualBIOS (на плате есть резервная микросхема Flash EEPROM с копией BIOS);
- Q-Flash и @BIOS (утилиты для прошивки новых версий BIOS без необходимости загружаться в DOS);
- EasyTune 4 (фирменная утилита под Windows для разгона и контроля параметров в реальном времени);
- Xpress Recovery (утилита для создания резервной копии данных в скрытой области жесткого диска и последующего восстановления этих данных);
- Xpress Install (автоматический подбор и установка необходимых драйверов и приложений с прилагаемого CD).
Настройки
С помощью перемычек и переключателей | Перемычка для очистки CMOS | |
Из BIOS , основанного на версии 6.00 PG от Award | Настройки таймингов памяти | CAS Latency, RAS to CAS Delay, Min. RAS Active Time, Row Precharge Delay, Refresh Period |
Выбор частоты работы памяти | Auto, DDR-200, DDR-266, DDR-333, DDR-400; | |
Изменение частоты работы шины AGP | 66-100 МГц с шагом 1 МГц | |
Возможность изменения делителя частоты для шины PCI | — | |
Ручное распределение прерываний по слотам | — | |
Изменение частоты FSB | 200—300 МГц с шагом 1 МГц | |
Изменение коэффициента умножения процессора | — | |
Изменение напряжения процессора | Normal, 0,8—1,7 В с шагом 0,025 В | |
Изменение напряжения памяти | Normal, +0,1, +0,2 В | |
Изменение напряжения чипсета | — | |
Изменение напряжения шины HT | Normal, +0,1, +0,2, +0,3 В | |
Изменение напряжения шины AGP | Normal, +0,1, +0,2, +0,3 В |
Использовалась версия BIOS F6, как последняя из доступных на время проведения тестирования.
Производительность:
Конфигурация тестовых стендов:
- CPU: AMD Athlon 64 4000+ (Cooler: Gigabyte NeonCooler8-Pro ED821-MF)
- RAM: Corsair XMS3200 TwinX x 2 (DDR 400, 2-2-2-5)
- HDD: Samsung SP1213C (SATA, 7200 rpm, 8 MB Cache)
- Graphics: ATI Radeon 9800 Pro, 256 MB DDR
- OS: Windows XP SP2
По-видимому, эта модель выставляет важный (для производительности) параметр работы памяти DRAM Timing в 2T, вследствие чего немного проигрывает типичным платам под процессоры AMD K8 с двухканальным контроллером памяти (которые могут работать при 1T DRAM Timing). Менять же этот параметр в BIOS текущая прошивка не позволяет. Отметим, что каких-либо проблем во время тестирования не возникло.
Тест | Gigabyte GA-K8NS Ultra-939 (DDR 400) | Albatron K8X890 ProII (DDR 400) |
Архивирование в 7-Zip, мин:сек | 7:46 | 7:41 |
Скорость чтения из памяти, МБ/с | 4227 | 4303 |
Скорость записи в память, МБ/с | 1910 | 2444 |
Кодирование MPEG4 (XVID), мин:сек | 5:16 | 5:08 |
Кодирование MPEG 4 (DIVX), мин:сек | 3:51 | 3:47 |
Обработка изображений в Photoshop, мин:сек | 33:34 | 32:38 |
Unreal Tournament 2004 (Fast@800x600x32), fps | 84 | 84 |
Unreal Tournament 2004 (High@1280x1024x32), fps | 79 | 79 |
Вывод:
GA-K8NS Ultra-939 — достойный представитель семейства системных плат Gigabyte, нацеленных на поддержку последних процессоров AMD Athlon 64, способный составить конкуренцию платам, поддерживающим новейшие процессоры Intel, как по цене, так и по своей производительности.
Справочная информация
- Основной сайт Gigabyte;
- Русскоязычный сайт Gigabyte;
- Страничка платы на основном сайте;
- Страничка платы на русскоязычном сайте;
- Средняя текущая цена в московской рознице: Н/Д(0)
Процессор для тестирования предоставлен компанией
