Не так давно мы обозревали материнскую плату Gigabyte P85-D3 на чипсете Intel B85. В этой статье мы рассмотрим еще одну плату на этом чипсете — модель Gigabyte B85М-HD3. Напомним, что чипсет Intel B85 относится к категории чипсетов бизнес-серии, то есть ориентирован на создание материнских плат для корпоративного сегмента рынка. Тем не менее, это, конечно же, не означает, что платы на базе чипсета Intel B85 не могут использоваться в домашних ПК.
По сути, чипсет Intel B85 представляет собой урезанную версию Z87, который является топовым в семействе чипсетов Intel 8-й серии. Разница между этими чипсетами заключается в том, что если Intel Z87 позволяет группировать 16 процессорных линий PCI Express 3.0 в один порт x16, два порта x8 или в два порта х4 и один порт x8, то Intel B85 поддерживает только конфигурацию с одним портом PCI Express 3.0 x16. С точки зрения пользователя, это означает следующее. На платах с чипсетом Intel Z87 может быть несколько слотов PCI Express на базе процессорных линий PCI Express 3.0. Соответственно, эти платы, как правило, поддерживают технологии NVIDIA SLI и AMD CrossFireX, то есть позволяют использовать несколько графических карт. Платы на чипсете Intel B85 могут иметь только один слот PCI Express 3.0 x16 и, как правило, не поддерживают возможность использования нескольких видеокарт (исключения составляют случаи, когда второй слот c форм-фактором PCI Express x16 реализован на базе линий PCI Express 2.0 от чипсета). Однако, с учетом того обстоятельства, что подавляющему большинству пользователей вполне достаточно одной дискретной видеокарты, данное преимущество чипсета Intel Z87, как правило, остается невостребованным.
Следующее отличие между чипсетами Intel Z87 и B85 заключается в том, что в Z87 реализовано шесть портов SATA 6 Гбит/с, а в B85 — четыре порта SATA 6 Гбит/с и два порта SATA 3 Гбит/с. Ну и, кроме того, в чипсете Intel Z87 поддерживается возможность создания RAID-массивов на базе накопителей, подключенных к чипсетным SATA-портам, а в чипсете Intel B85 такая возможность отсутствует. Вследствие того, что чипсет Intel B85 не поддерживает возможность создания RAID массивов, платы на базе этого чипсета не поддерживают технологию Intel Smart Response, которая позволяет использовать небольшой по объему SSD-накопитель в качестве кэша для HDD-диска. Опять-таки, с точки зрения массового пользователя, перечисленные преимущества чипсета Intel Z87 не являются решающими, поскольку в подавляющем большинстве домашних ПК установлен один, максимум два накопителя, которые не объединены в RAID-массив. И для этого вполне достаточно возможностей чипсета Intel B85.
Еще одно отличие между чипсетами Intel Z87 и B85 заключается в том, что Z87 имеет USB-контроллер на 14 портов, из которых до 6 портов могут быть USB 3.0. В чипсете Intel B85 реализован USB-контроллер на 12 портов, из которых до 4 портов могут быть USB 3.0. Ну и последнее отличие между Z87 и B85 заключается в том, что если чипсет Intel Z87 позволяет разгонять память и разблокированные процессоры K-серии, то возможности B85 в плане разгона значительно скромнее. Он не позволяет разгонять память и, в принципе, не должен позволять разгонять процессор. Однако, как показывает практика, производители материнских плат могут реализовывать возможность разгона процессоров K-серии путем изменения коэффициента умножения на своих платах.

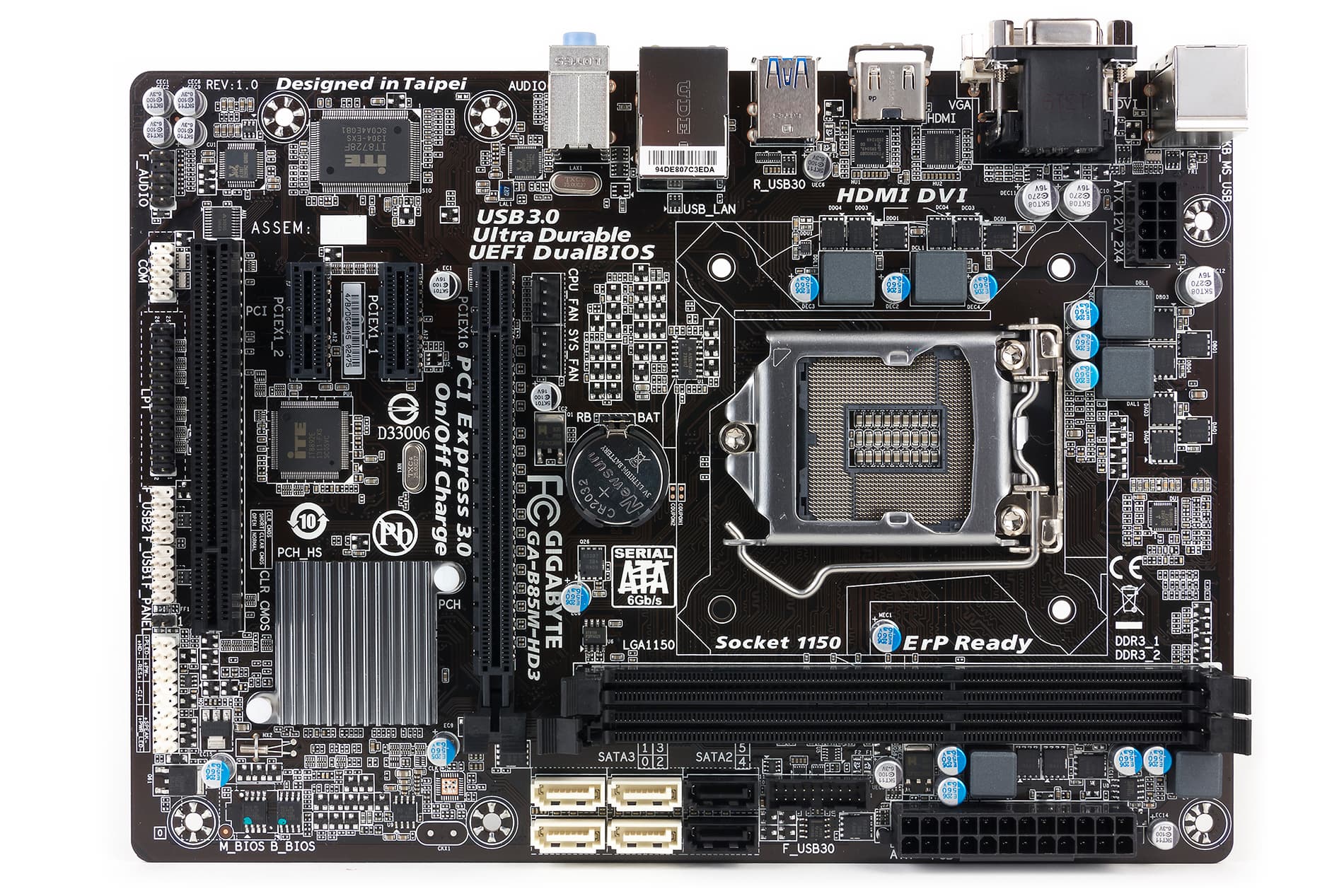

Ну а теперь давайте подробно рассмотрим плату Gigabyte B85M-HD3, основанную на чипсете Intel B85.
Комплектация и упаковка
Плата Gigabyte B85M-HD3 поставляется в довольно компактной, небольшой коробке без ручки. Сама коробка оформлена в стиле Gigabyte. Помимо названия материнской платы на коробке имеются логотипы технологий, которые реализованы на этой плате (Ultra Cool, Ultra Performance, Ultra Safe). Одним словом, все как обычно в китайском стиле.

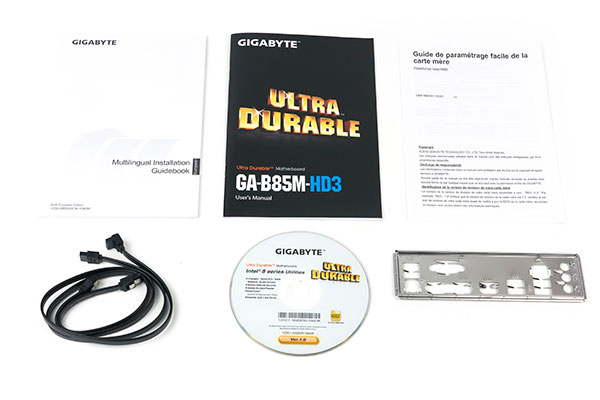

Кроме самой платы в комплектацию входит DVD-диск с драйверам и утилитами, инструкция пользователя, два SATA-кабеля (все разъемы с защелками, один кабель имеет угловой разъем с одной стороны) и заглушка задней панели платы. То есть комплект поставки более чем скромный и вполне соответствует позиционированию данной платы.
Конфигурация и особенности платы
Сводная таблица характеристик платы Gigabyte B85M-HD3 приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.
| Поддерживаемые процессоры | Intel Core четвертого поколения |
| Процессорный разъем | LGA1150 |
| Чипсет | Intel B85 |
| Память | 2 × DDR3 (до 16 ГБ) |
| Слоты расширения | 1 × PCI Express 3.0 x16 2 × PCI Express 2.0 x1 1 × PCI |
| SATA-разъемы | 4 × SATA 6 Гбит/с (чипсет) 2 × SATA 3 Гбит/с (чипсет) |
| USB разъемы | 4 × USB 3.0/2.0 8 × USB 2.0 |
| Аудиоподсистема | Realtek ALC887 |
| Сетевой контроллер | 1 × Realtek RTL8111F |
| Разъемы на задней панели | 1 × HDMI (выход) 1 × DVI-D 1 × D-Sub (VGA) 2 × USB 3.0/2.0 4 × USB 2.0 1 × RJ-45 3 × аудиоразъемов типа миниджек 1 × разъема PS/2 |
| Внутренние разъемы | 24-контактный разъем питания ATX 8-контактный разъем питания ATX 12 В 4 × SATA 6 Гбит/с 2 × SATA 3 Гбит/с 2 × разъема для подключения вентиляторов 1 × разъем для подключения портов USB 3.0 2 × разъема для подключения портов USB 2.0 1 × разъем LPT-порта 1 × разъем COM-порта |
| Форм-фактор | microATX (244×174 мм) |
Форм-фактор

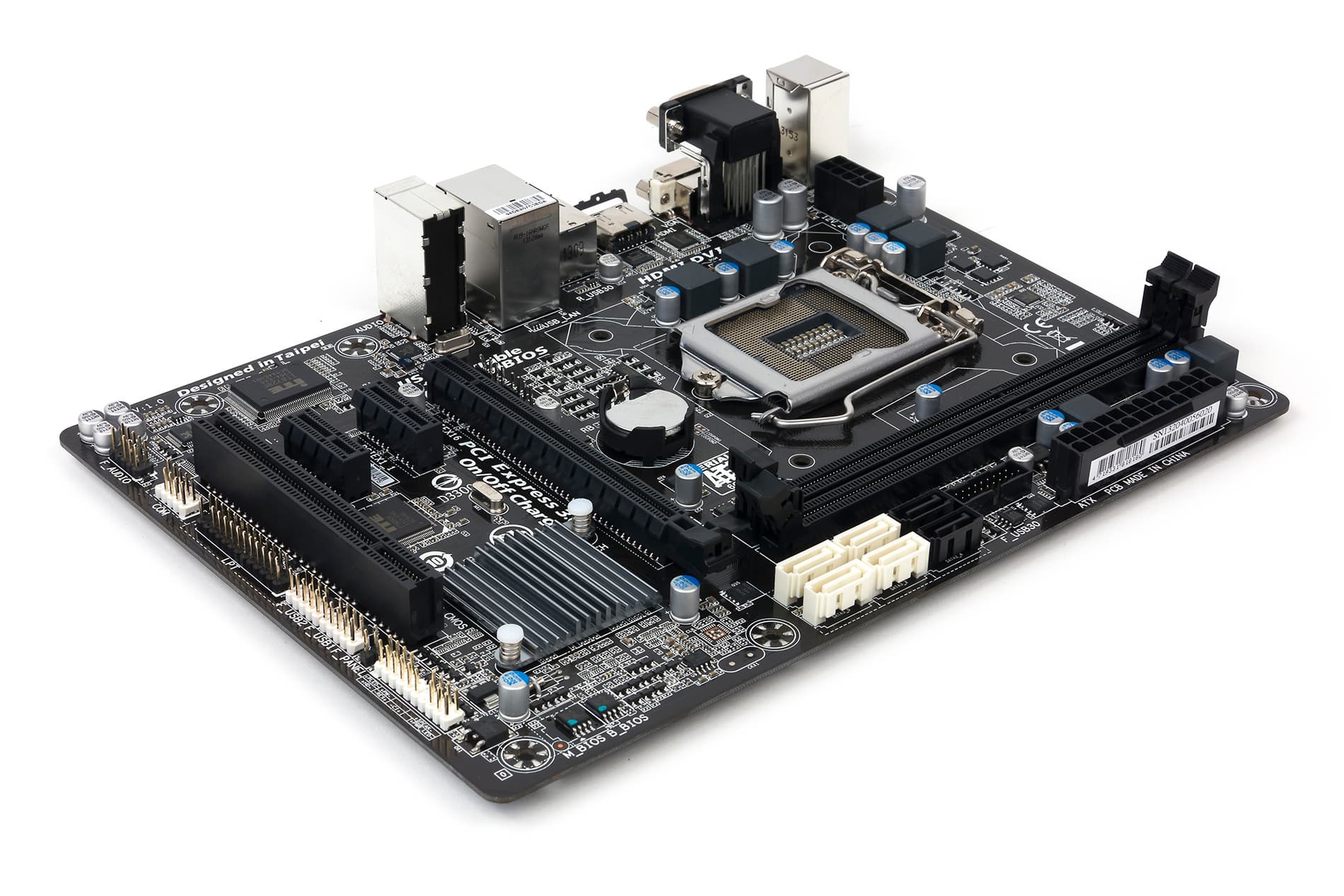

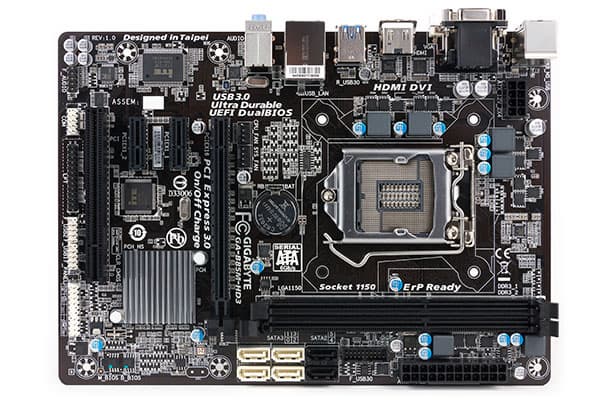

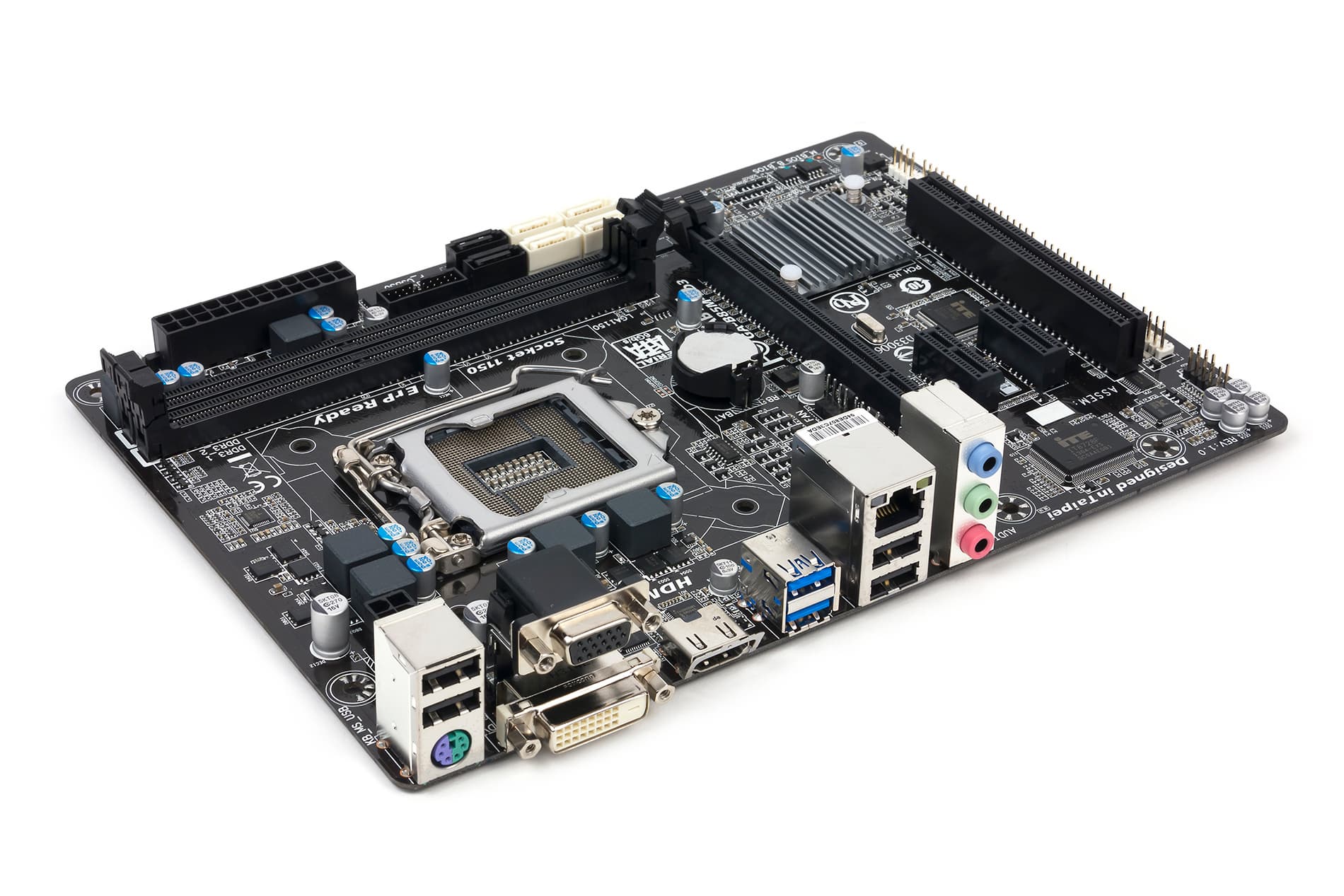

Плата Gigabyte B85M-HD3 выполнена в форм-факторе microATX (244×174 мм) и может без проблем устанавливаться в любой корпус, поддерживающий этот форм-фактор. Для монтажа платы предназначены шесть отверстий.
Чипсет и процессорный разъем

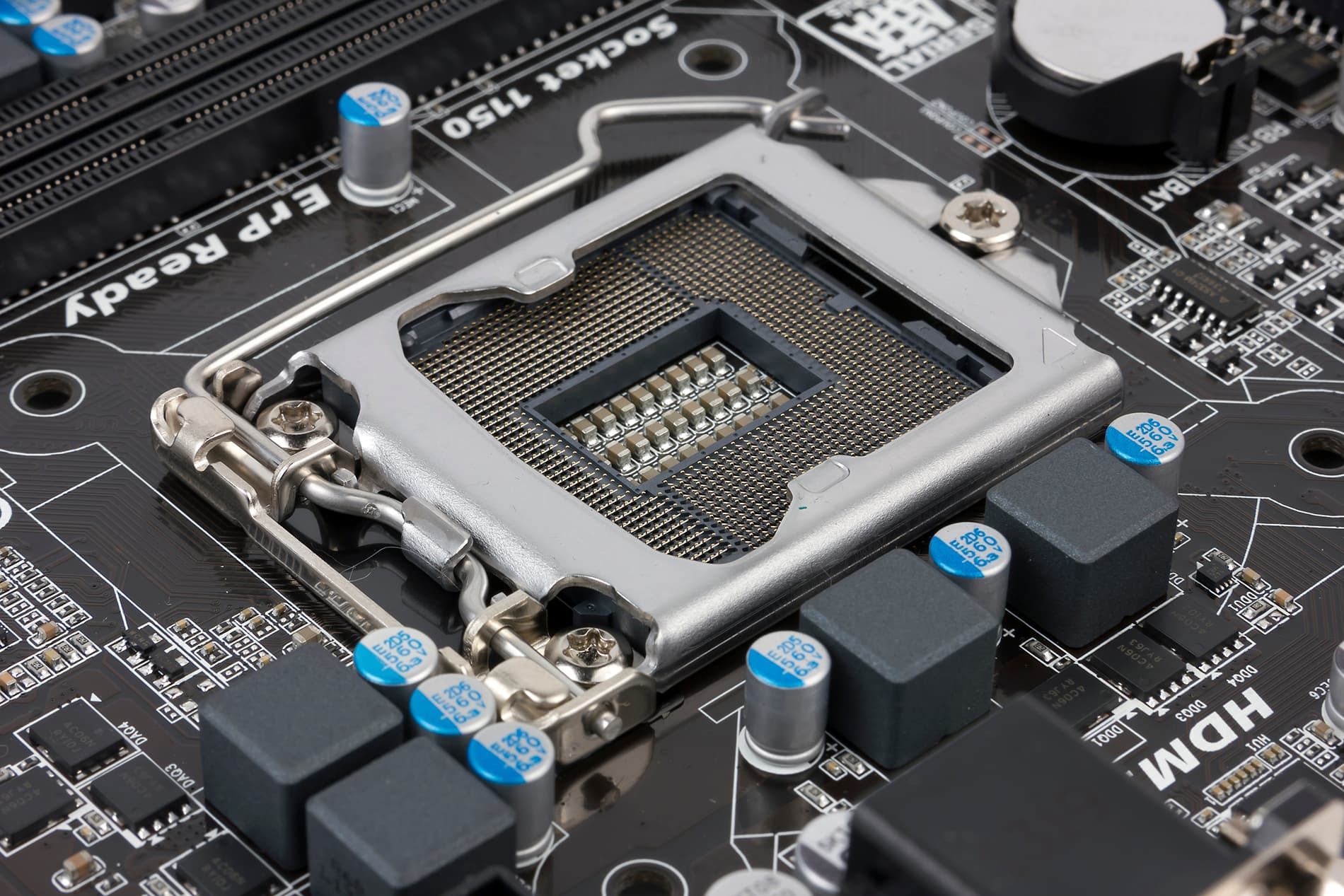

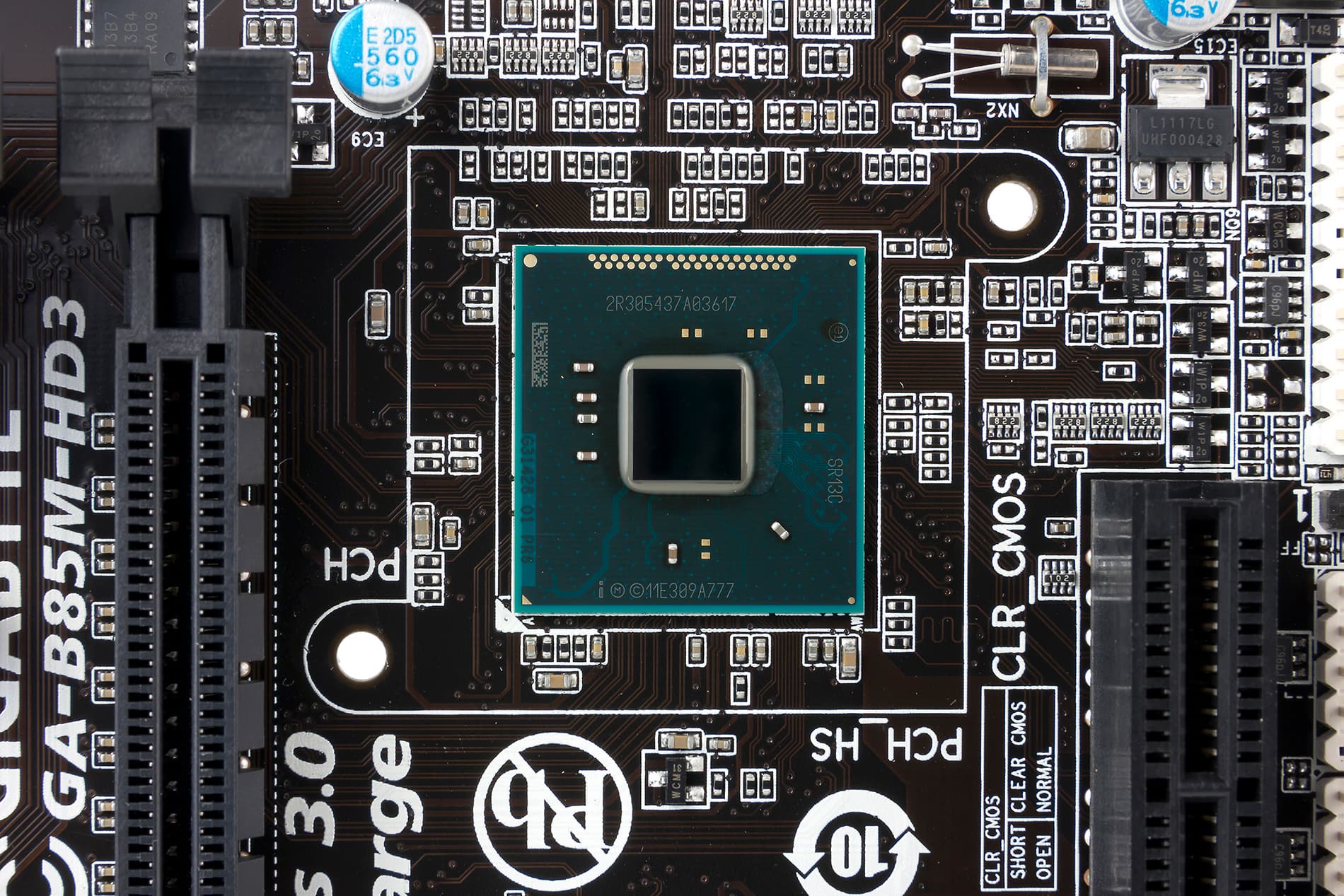

Как уже отмечалось, плата Gigabyte B85M-HD3 основана на чипсете Intel B85 и, естественно, поддерживает только процессоры Intel Core четвертого поколения (кодовое наименование Haswell) с разъемом LGA1150.
Память
Для установки модулей памяти на плате Gigabyte B85M-HD3 предусмотрено только два DIMM-слота, что позволяет устанавливать по одному DDR3-модулю на каждый из двух каналов памяти с максимальным объемом до 16 ГБ (при использовании 8-гигабайтных модулей памяти).
В спецификации указывается, что данная плата поддерживает память DDR3-1600/1333. Кроме того, говорится о поддержке память с XMP-профилями.
Слоты расширения
Для установки видеокарт или плат расширения на материнской плате реализован один слот PCI Express 3.0 x16, два слота PCI Express 2.0 x1 и один слот PCI.
Слот PCI Express 3.0 x16 выполнен с использованием 16 линий PCI Express 3.0, поддерживаемых процессорами Haswell.
Слоты PCI Express 2.0 x1 выполнены с использованием двух линий PCI Express 2.0, из числа поддерживаемых чипсетом Intel B85 (всего чипсет поддерживает 8 линий PCI Express 2.0).
Поскольку сам чипсет Intel B85 не поддерживает шину PCI, для реализации разъема PCI на плате используется контроллер iTE IT8892E, выполняющий функцию моста PCIe-PCI.
Видеоразъемы

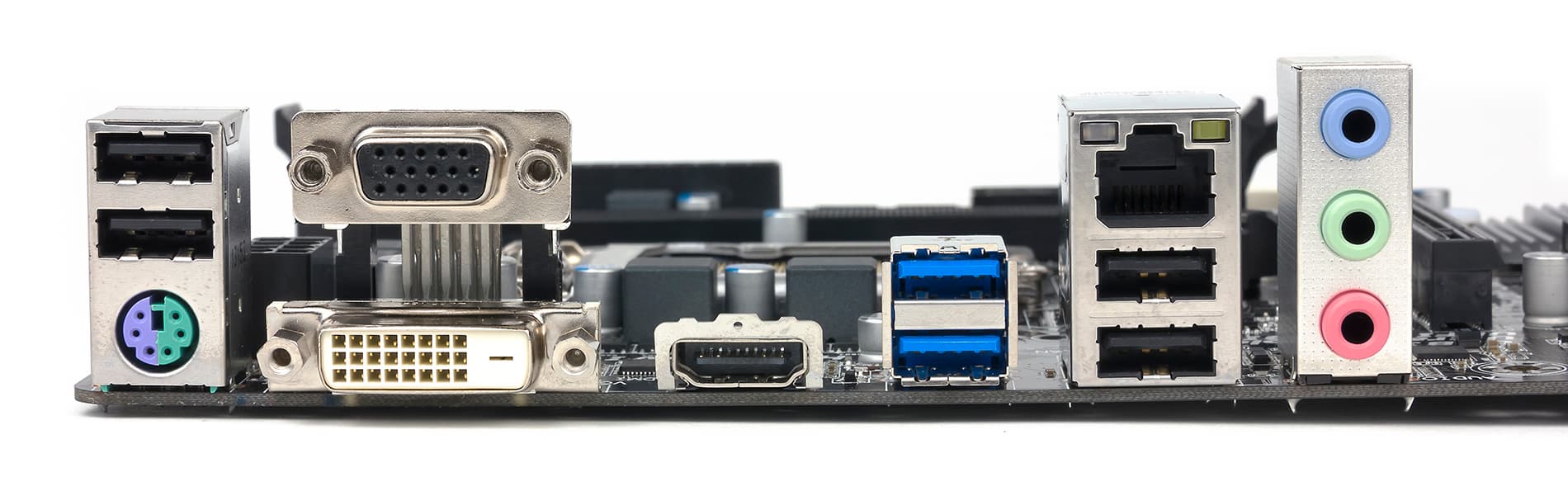

Поскольку процессоры Haswell имеют интегрированное графическое ядро, а чипсет Intel B85 поддерживает возможность использования процессорной графики, для подключения монитора на плате имеется порт HDMI 1.4 (максимальное разрешение 4096×2160), DVI-D (1920×1080) и D-Sub (1920×1080). То есть разъемы предусмотрены, что называется, на все случаи жизни.
SATA-разъемы

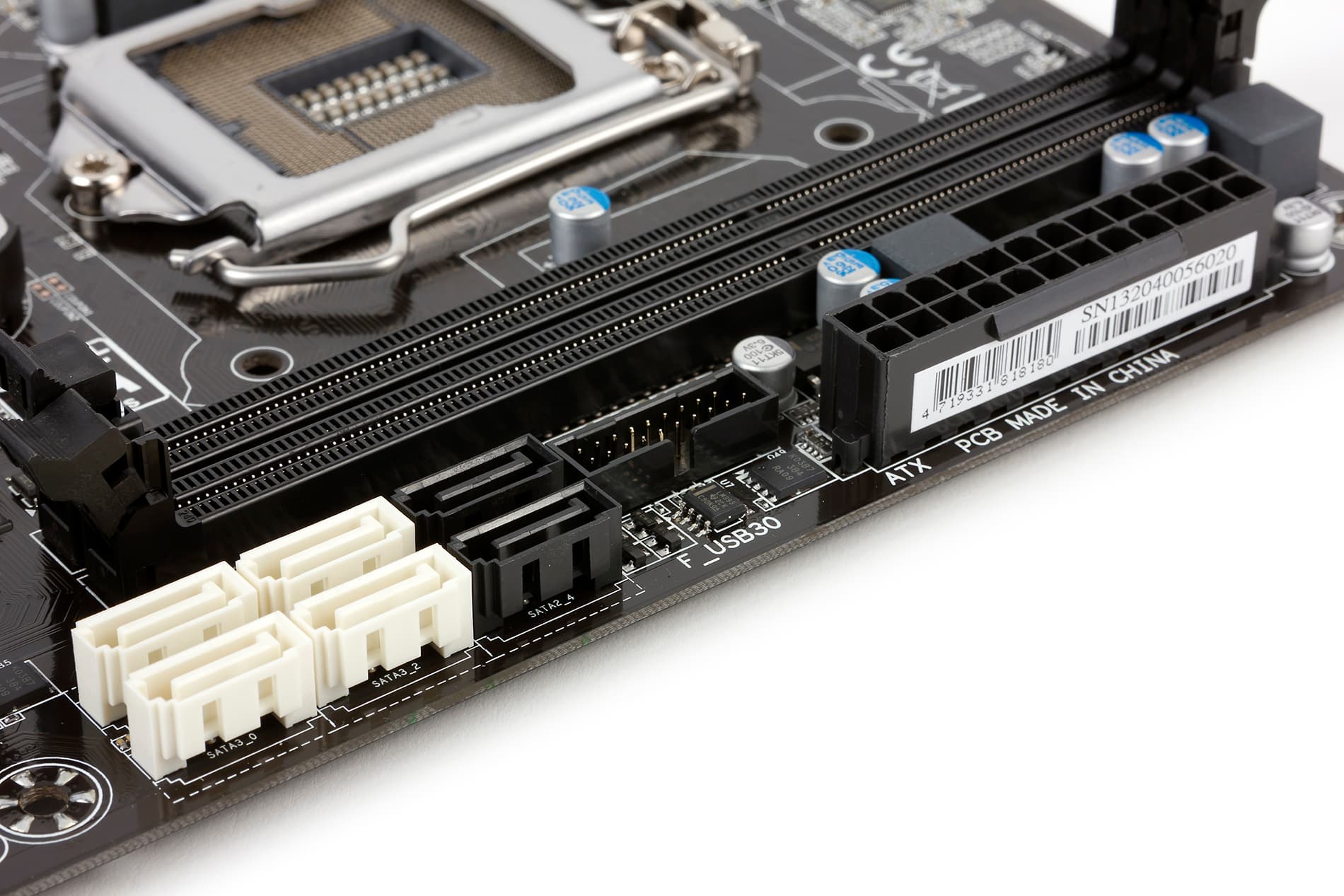

Для подключения накопителей или оптических приводов на плате предусмотрено четыре порта SATA 6 Гбит/с и два порта SATA 3 Гбит/с. Все SATA порты реализованы на базе интегрированного в чипсет SATA-контроллера. Ну и еще раз напомним, что согласно спецификации чипсета Intel B85 поддержка возможности создания RAID-массивов не предусматривается.
USB-разъемы
Для подключения всевозможных периферийных устройств на плате имеется четыре порта USB 3.0/2.0 и восемь портов USB 2.0. Два порта USB 3.0/2.0 и четыре порта USB 2.0 выведены на заднюю панель платы. Ну а для подключения остальных портов на плате предусмотрен один разъем портов USB 3.0 и два разъема портов USB 2.0.
Все USB-порты на плате Gigabyte B85M-HD3 реализованы через контроллер чипсета и никаких дополнительных контроллеров на плате не используется.
Сетевой интерфейс
Для подключения к сегменту локальной сети на плате реализован гигабитный сетевой интерфейс на основе контроллера Realtek RTL8111F. Соответственно, на задней панели платы имеется разъем RJ-45.
Дополнительные особенности

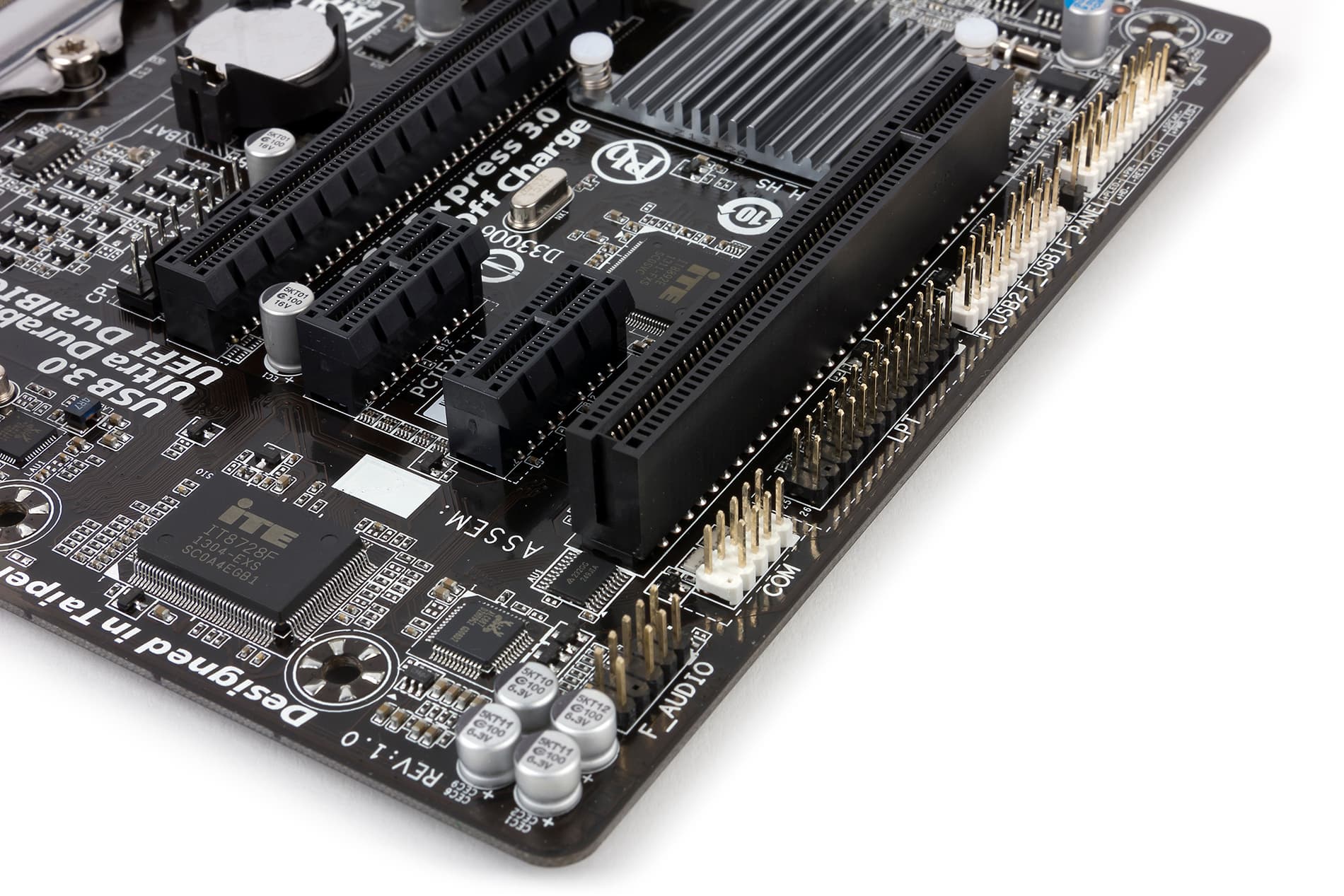

Среди особенностей платы Gigabyte B85M-HD3 стоит отметить наличие разъема PS/2 для подключения мыши и клавиатуры, а также наличие разъемов для подключения COM-порта и LPT-порта.
COM-порт, LPT-порт и разъем PS/2 реализованы через контроллер ввода-вывода iTE IT8728F.
Собственно, никаких более особенностей у Gigabyte B85M-HD3 нет.
Система питания
Как и на большинстве плат, на Gigabyte B85M-HD3 имеются 24-контактный и 8-контактный разъемы для подключения блока питания. Никаких дополнительных разъемов питания на плате не предусмотрено.

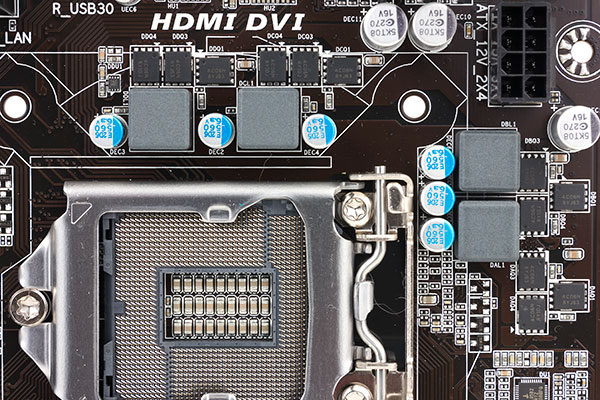

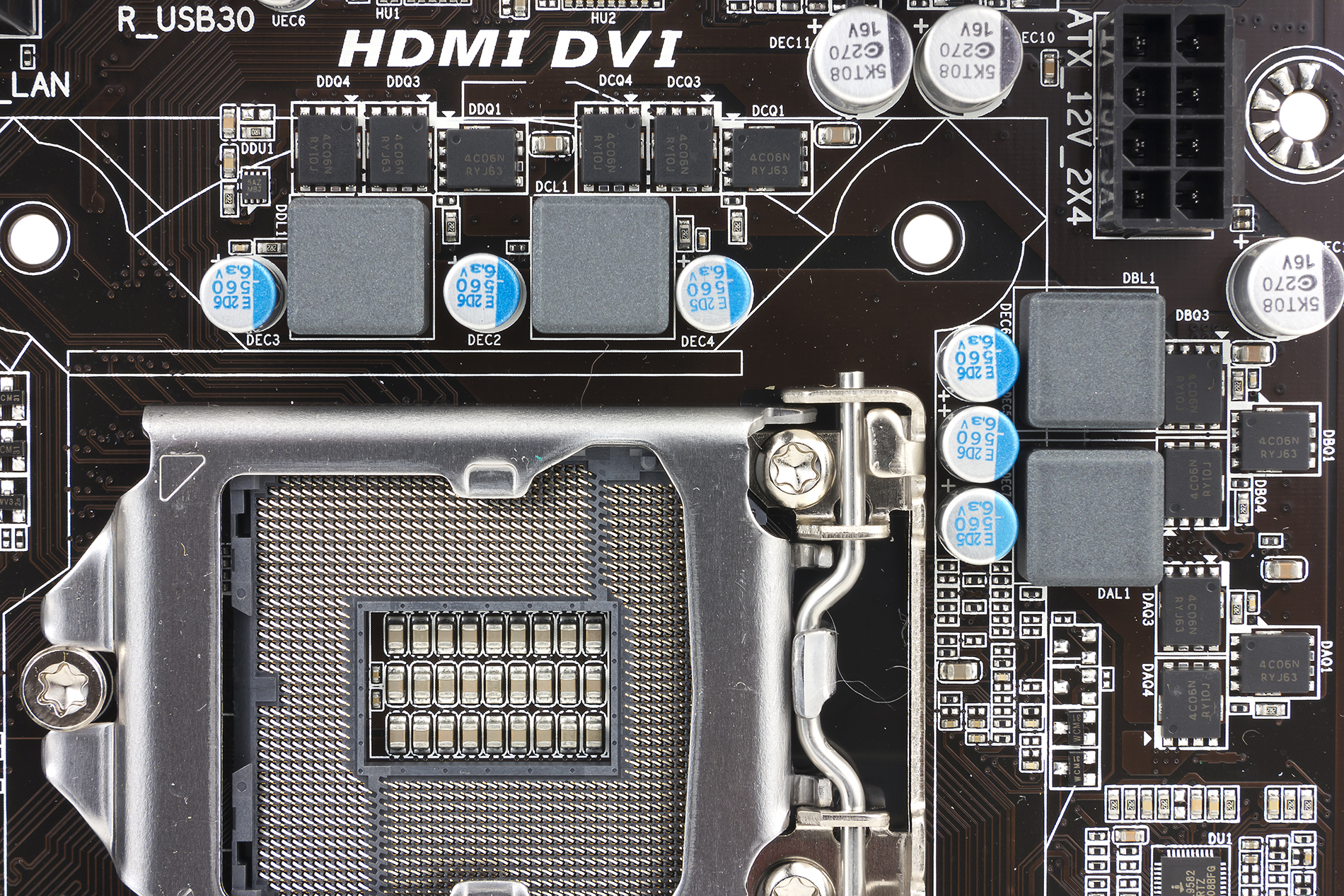

Регулятор напряжения питания процессора на плате является 4-канальным и основан на 4-фазном PWM-контроллере Intersil ISL95820 с тремя интегрированными MOSFET-драйверами.
Сами каналы питания построены с применением дискретных MOSFET транзисторов.
Система охлаждения

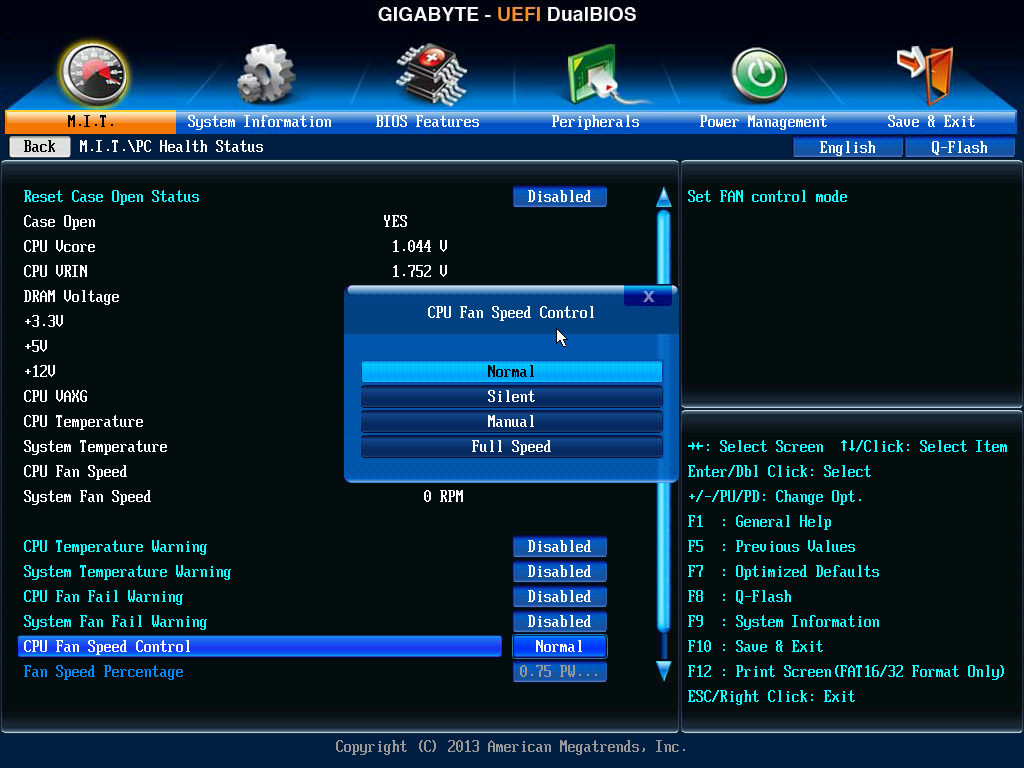

Для подключения вентиляторов на плате предусмотрено только два четырехконтактных (с PWM-управлением скоростью вращения) разъема. Один четырехконтатный (CPU_FAN) разъем предназначены для подключения вентилятора кулера процессора, а другой — для подключения дополнительного корпусного вентилятора.
На плате также имеется один небольшой радиатор, который закрывает чипсет.
Аудиоподсистема
Аудиоподсистема на плате Gigabyte B85M-HD3 достаточно простенькая. Она основана на 8-канальном (7.1) HD-кодеке Realtek ALC887. На задней панели платы имеется три аудиоразъема типа миниджек (Line In/Line Out/Microphone)
Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц.
По результатам тестирования аудиотракта на плате Gigabyte B85M-HD3 в целом она заслуживает хорошей оценки.
Общие результаты
| Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ | −0,38, +0,28 | Отлично |
| Уровень шума, дБ(А) | −80,6 | Хорошо |
| Динамический диапазон, дБ(А) | 79,7 | Средне |
| Гармонические искажения, % | 0,0030 | Очень хорошо |
| Гармонические искажения + шум, дБ(A) | −73,1 | Средне |
| Интермодуляционные искажения + шум, % | 0,032 | Хорошо |
| Взаимопроникновение каналов, дБ | −69,8 | Хорошо |
| Интермодуляции на 10 кГц, % | 0,024 | Хорошо |
| Общая оценка | Хорошо | |
Частотная характеристика
Левый | Правый | |
| От 20 Гц до 20 кГц, дБ | −0,71, +0,02 | −0,35, +0,38 |
| От 40 Гц до 15 кГц, дБ | −0,08, +0,02 | +0,28, +0,38 |

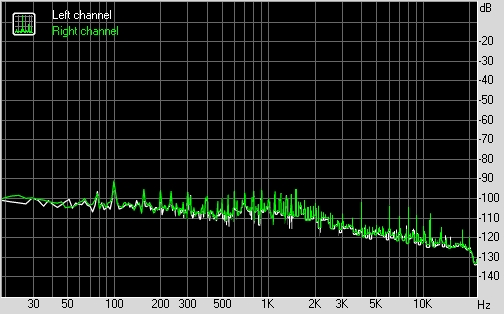

Уровень шума
Левый | Правый | |
| Мощность RMS, дБ | −80,3 | −79,8 |
| Мощность RMS, дБ (A) | −80,8 | −80,3 |
| Пиковый уровень, дБ | −53,8 | −53,4 |
| Смещение DC, % | +0,0 | +0,0 |
Динамический диапазон
Левый | Правый | |
| Динамический диапазон, дБ | +78,8 | +78,4 |
| Динамический диапазон, дБ (А) | +79,9 | +79,5 |
| Смещение DC, % | +0,00 | +0,00 |

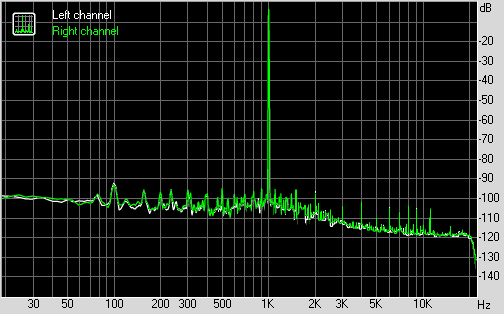

Гармонические искажения + шум (−3 дБ)
Левый | Правый | |
| Гармонические искажения, % | +0,0032 | +0,0029 |
| Гармонические искажения + шум , % | +0,0232 | +0,0229 |
| Гармонические искажения + шум (A-взвеш.), % | +0,0224 | +0,0221 |

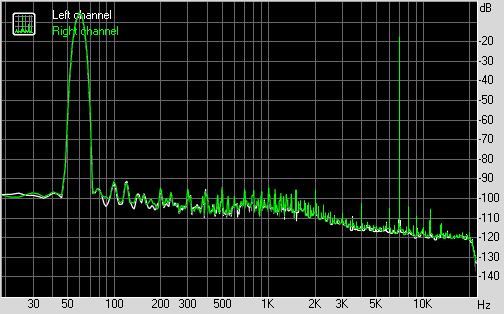

Интермодуляционные искажения
Левый | Правый | |
| Интермодуляционные искажения + шум, % | +0,0318 | +0,0315 |
| Интермодуляционные искажения + шум (A-взвеш.), % | +0,0295 | +0,0295 |
Взаимопроникновение стереоканалов
Левый | Правый | |
| Проникновение на 100 Гц, дБ | −69 | −73 |
| Проникновение на 1000 Гц, дБ | −69 | −69 |
| Проникновение на 10000 Гц, дБ | −73 | −73 |
Интермодуляционные искажения (переменная частота)
Левый | Правый | |
| Интермодуляционные искажения + шум на 5000 Гц, | 0,0213 | 0,0216 |
| Интермодуляционные искажения + шум на 10000 Гц, | 0,0289 | 0,0289 |
| Интермодуляционные искажения + шум на 15000 Гц, | 0,0204 | 0,0207 |
UEFI BIOS
На плате Gigabyte B85M-HD3 используется UEFI BIOS (версия F5), который по своему интерфейсу и возможностям ничем не отличатся от UEFI BIOS на плате Gigabyte P85-D3, о которой мы уже писали.
Как и на всех платах Gigabyte, имеется возможность очень просто обновить версию UEFI BIOS, используя для этого утилиту Q-Flash, встроенную в сам UEFI BIOS. Причем, поскольку на плате имеется две микросхемы UEFI BIOS, процедура перепрошивки абсолютно безопасна/

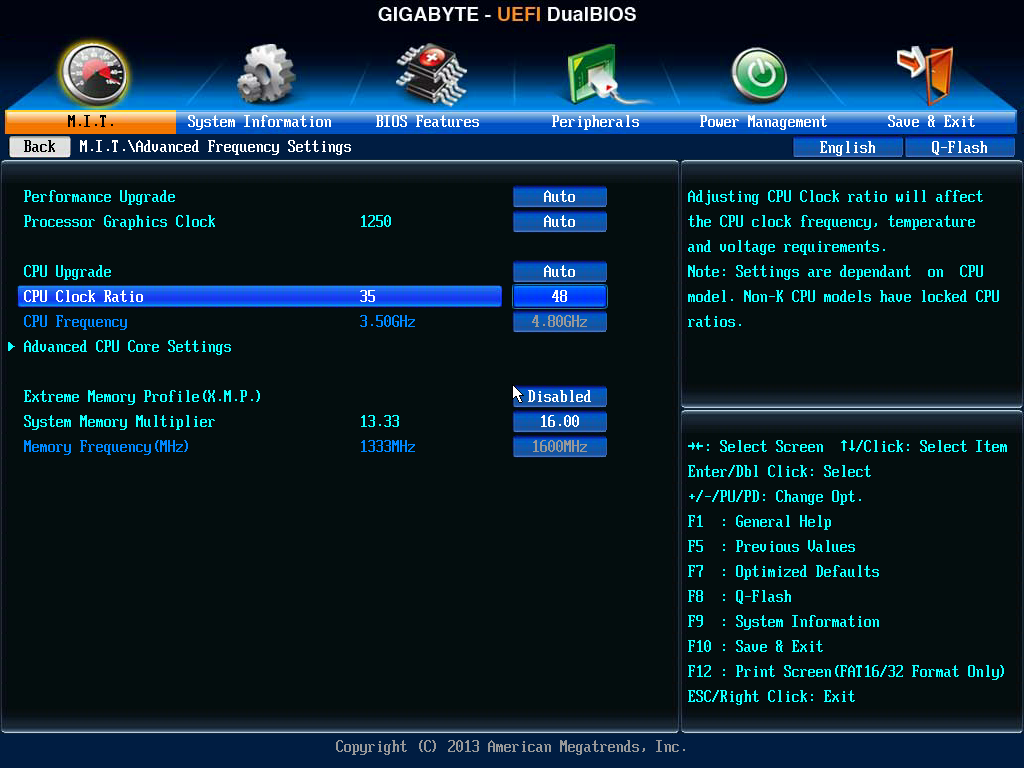

В плане возможностей по разгону, в UEFI BIOS платы можно менять коэффициент умножения процессор, настраивать режим Turbo Boost, активировать XMP-профиль памяти и устанавливать коэффициент умножения для памяти. Максимальный коэффициент для памяти может быть задан равным только 16, то есть в ручном режиме можно выставить частоту памяти 1600 МГц, но не более того.

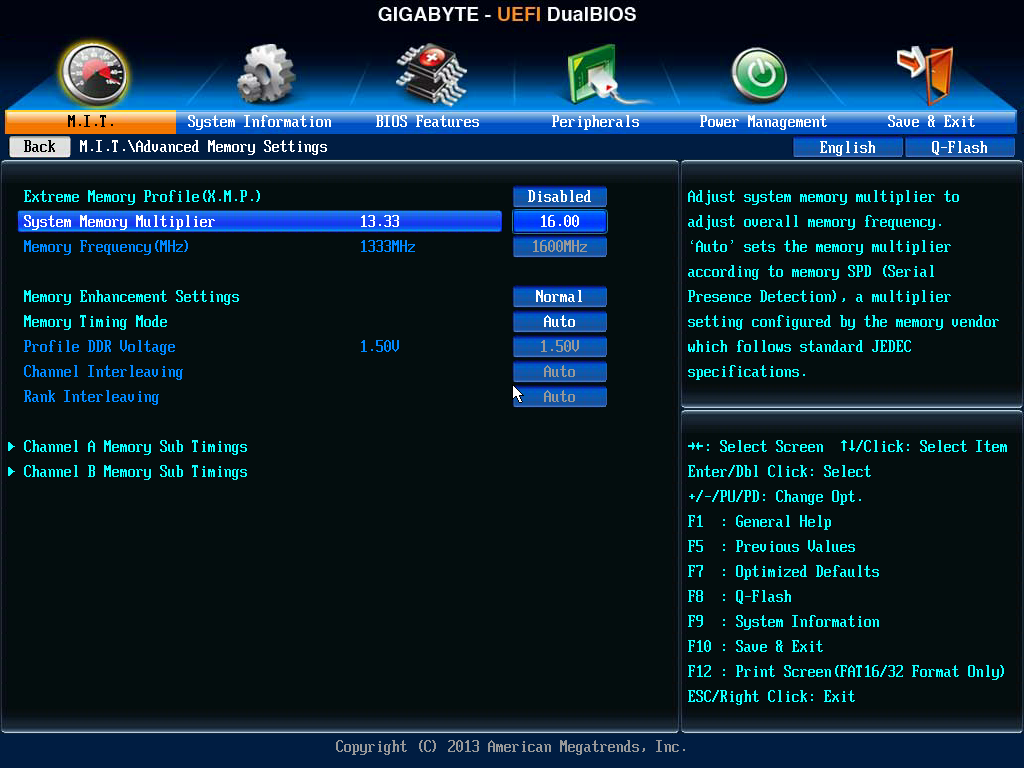

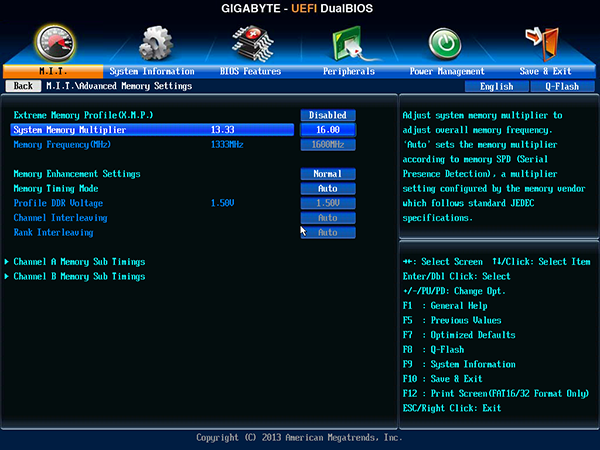

Что же касается возможности активирования XMP-профилей памяти, то ситуация следующая. Мы использовали память DDR3 с XMP-профилем на частоту 2400 МГц. При установке данного профиля в UEFI BIOS реальная частота памяти составляет 1600 МГц, но напряжение питания и тайминги при этом используются от XMP-профиля. В результате при активации XMP-профиля мы получаем память DDR3-1600, а не DDR3-2400, но с завышенными таймингами и напряжением питания 1,65 В.
Кроме того, имеются два отдельных параметра (Performance Upgrade и CPU Upgrade), которые позволяют производить быстрый разгон системы. Так, параметр Performance Upgrade предполагает пятиступенчатый разгон процессора и памяти (20%, 40%, 60%, 80%, 100%). Конечно, эти проценты разгона являются условными и 100% вовсе не означает увеличение тактовой частоты процессора и памяти вдвое. Значения частоты процессора и памяти для различных значений параметра Performance Upgrade приведены в таблице (для процессора Intel Core i7-4770K).
| Performance Upgrade | частота процессора | частота памяти |
| 20% Upgrade | 4,3 ГГц | 1600 МГц |
| 40% Upgrade | 4,4 ГГц | 1600 МГц |
| 60% Upgrade | 4,5 ГГц | 1866 МГц |
| 80% Upgrade | 4,6 ГГц | 1866 МГц |
| 100% Upgrade | 4,7 ГГц | 2133 МГц |
Параметр CPU Upgrade предлагает пятиступенчатый разгон процессора. В частности, при использовании процессора Intel Core i7-4770K для данного параметра доступны следующие значения:
| CPU Upgrade |
| i7-4770K CPU 4,3 ГГц |
| i7-4770K CPU 4,4 ГГц |
| i7-4770K CPU 4,5 ГГц |
| i7-4770K CPU 4,6 ГГц |
| i7-4770K CPU 4,7 ГГц |
Нужно отметить, что в плане разгона не все работает корректно. В частности, лучше не использовать разгон путем изменения параметров Performance Upgrade. Дело в том, что в параметре Performance Upgrade срабатывают только те значения, для которых частота памяти составляет 1600 МГц.
Единственное, что нельзя делать в плане разгона — это менять частоту BCLK.
Одним словом, возможности UEFI BIOS на этой плате точно такие же, как и на плате Gigabyte P85-D3.

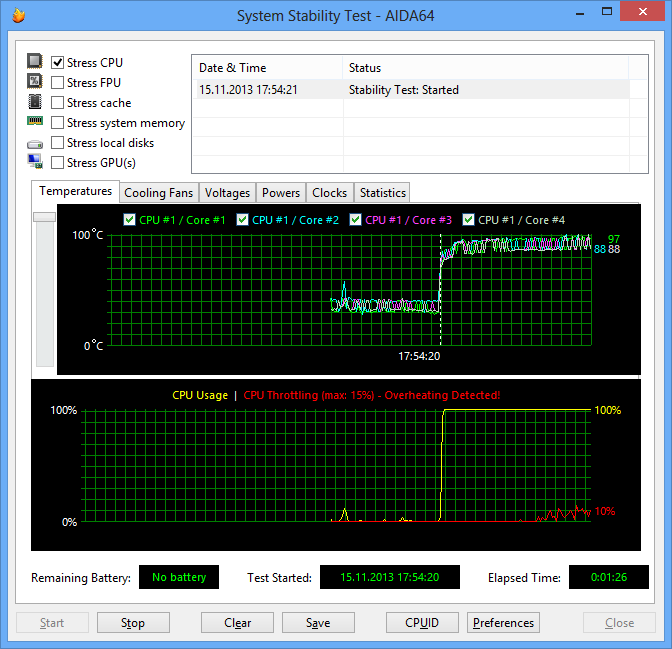

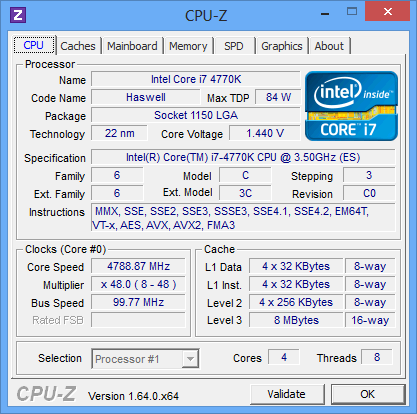

На плате Gigabyte B85M-HD3 нам удалось разогнать процессор Intel Core i7-4770K путем изменения коэффициента умножения до частоты 4,8 ГГц. Правда, это предельная частота и при загрузке процессора стресс-тестом Stress CPU, входящим в утилиту AIDA64, температура процессора увеличивается практически до 100 °С и начинается троттлинг.

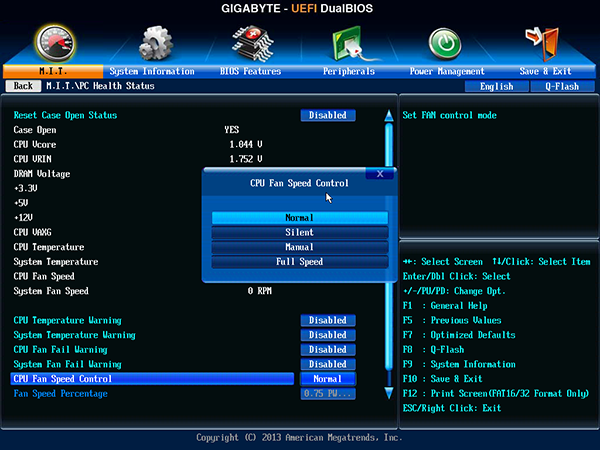

Что касается остальных возможностей UEFI BIOS на плате Gigabyte B85M-HD3, то они достаточно стандартны. В частности, как и на всех платах Gigabyte, имеется возможность настраивать скоростной режим работы вентиляторов, подключенных к плате.
Выводы
Итак, резюмируя, можно сделать следующие выводы. Несмотря на тот факт, что плата Gigabyte B85M-HD3 реализована на базе чипсета бизнес-серии Intel B85, она вполне может использоваться и домашними пользователями в качестве основы для недорогих домашних ПК универсального назначения.
На этой плате имеются в достаточном количестве и SATA-разъемы, и USB-порты. Есть и слот PCI Express x16 для установки видеокарты. Ну и, кроме того, не стоит забывать, что эта плата позволяет разгонять разблокированные процессоры K-серии, что актуально для некоторых домашних пользователей. Одним, словом, на плате имеется все, что необходимо. Конечно, LPT-порт и COM-порт, скорее всего, окажутся невостребованными у домашних пользователей, но об их наличии можно и не вспоминать.
Самое важное, что эта плата стоит менее 3000 руб, что делает ее привлекательной для покупки.
