ECS 865PE-A (rev 1.2) ? системная плата на базе чипсета Intel 865PE


Выпуск этой бюджетной по своей функциональности модели на фактически быстрейшем чипсете под Pentium 4 нас немного удивил. Компания уже анонсировала несколько плат, основанных на i865PE, но все они относились к «продвинутой» линейке Photon Series, как например, Photon PF1. Существует также вторая ревизия 865PE-A, но об ее отличиях от 865PE-A rev 1.2 нам ничего неизвестно.

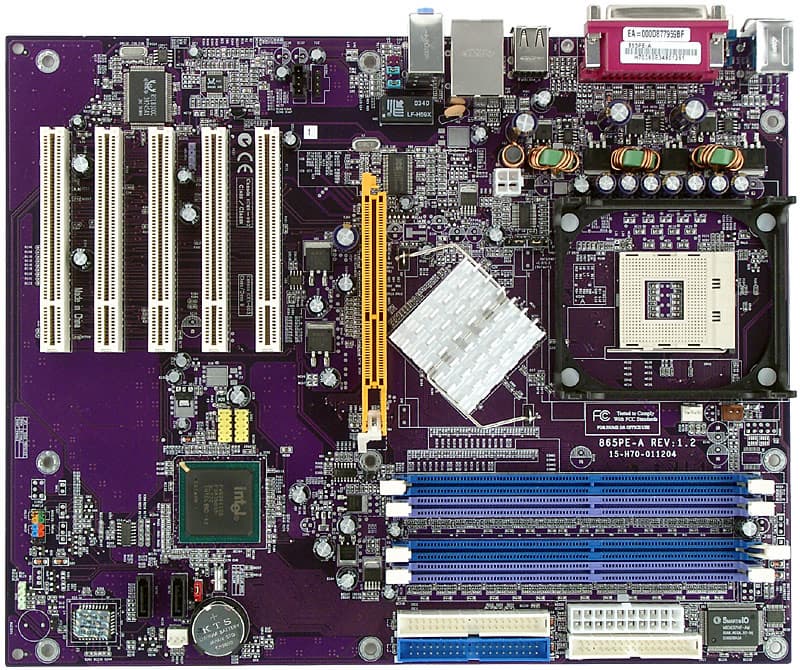

Достаточно непривычно выглядят зияющие пустые места на текстолите платы, и при этом ее разводка все-таки далека от идеальной. Неудобство доставит расположение аудиовходов перед слотами PCI, а пробел между слотом AGP и первым PCI позволит использовать видеоускоритель с турбинной системой охлаждения, но при этом установленная видеокарта будет блокировать модули памяти в разъемах. Доступ к имеющимся перемычкам не затруднен даже при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы. Наличие напряжения +5 В Standby индицируется зеленым светодиодом на плате. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 10 конденсаторов по 1500 мкФ. Также на плате находятся стабилизаторы напряжения шины AGP (включающий 1 конденсатор на 1500 мкФ и несколько менее емких) и памяти (4 по 1000 мкФ и несколько менее емких).

Хотя на текущий момент ECS не предлагает моделей, основанных на PCB от 865PE-A, но с интегрированным чипсетом i865G, все же привычное место второго COM-порта свободно (разъем VGA там не распаян, так как чипсет i865PE — дискретный). Впрочем, не распаян и разведенный на плате разъем для подключения этого второго COM-порта. Размер платы — 305х245 мм (полноразмерный ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы Winbond W83637HF-AW. Контролируются:

  • напряжения процессора, батарейки, +1,5, +3,3 и +5 В;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 478, поддержка Prescott);
  • 4 разъема под DDR SDRAM DIMM (до 4 ГБ памяти DDR266/333/400, требуется установка одинаковых модулей в разъемы одного цвета для организации двухканального режима);
  • Слот AGP (с защелкой);
  • 5 слотов PCI;
  • Разъемы питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — оба «чипсетные»;
  • 2 разъема SATA (Serial ATA) — оба «чипсетные»;
  • 2 разъема для подключения планок на 4 дополнительных порта USB (2.0);
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения звукового сигнала AUX-In;
  • Разъемы для подключения планки с дополнительными звуковыми выходами и S/PDIF-Out;
  • 3 разъема для подключения вентиляторов (два из них с возможностью контроля количества оборотов).

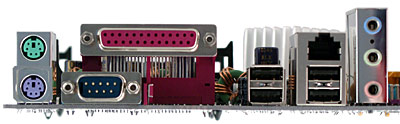

Задняя панель платы (слева направо, по блокам)

  • Разъемы PS/2 для мыши и клавиатуры;
  • 1 LPT, 1 COM-порт;
  • 2 порта USB (2.0);
  • 2 порта USB (2.0) и RJ-45 (Fast Ethernet);
  • 3 аудиоразъема (Mic-In, Line-In, Front).

Комплект поставки

  • Упаковка: коробка типичного для последних моделей компании дизайна;
  • Документация: руководство пользователя материнской платы на английском языке;
  • Кабели: 2 Serial ATA, один ATA66/100/133 и шлейф для подключения дисковода;
  • Заглушка на заднюю панель платы;
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • MediaRing Dialer;
    • ShowShifter;
    • Super Voice;
    • PC-cillin 2002.

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека Avance Logic ALC655, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF-Out;
  • Сетевой, на базе микросхемы Realtek RTL8100C, c поддержкой 10/100 Мбит/с Base-T (Fast Ethernet).

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.2 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:+0.27, -0.34Хорошо
Уровень шума, дБ (А):-87.0Хорошо
Динамический диапазон, дБ (А):86.3Хорошо
Нелин. искажения, %:0.030Хорошо
Интермод. искажения, %:0.061Хорошо
Взаимопроникновение каналов, дБ:-86.4Отлично

Общая оценка: Хорошо (подробнее). Показатели не дотягивают до идеальных (и даже до лучших представителей встроенного звука), но явные провалы отсутствуют.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для запрета записи BIOS
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, Active to Precharge Delay, RAS to CAS Delay, RAS Precharge, Fast Chip Select, CPC Addr/Control, Turbo Mode
Выбор частоты работы памяти+Auto, DDR266, DDR320, DDR400 (при FSB 800 МГц)
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+Sync, AGP(PCIx2) = 66 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—250 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x50
Изменение напряжения ядра процессора+0,8375—1,85 В с шагом 0,0125 В
Изменение напряжения памяти-
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS 1.0f, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Производительность

По результатам экспресс-тестирования ECS 865PE-A можно говорить о полном соответствии скорости этой модели скорости быстрейших плат, основанных на i865PE, но без возможности «включить PAT». А вот самым быстрым платам, вроде серии ASUS P4P800, если те задействуют все скрытые возможности чипсета, ECS 865PE-A проигрывает до 17% в реальных приложениях.

ТестASUS P4P800 SEASUS P4P800 SE «+PAT»ECS 865PE-A
Латентность чтения из памяти (CacheBurst32), такты318204290
Архивирование в 7-Zip, мин:сек8:417:558:41
Архивирование в WinRAR, мин:сек3:122:383:11
Кодирование MPEG4 (DivX), мин:сек8:198:128:18
Обработка изображений в Photoshop, мин:сек12:3011:4112:29
Return to Castle Wolfenstein (Fast@800x600x32), fps210231210
Return to Castle Wolfenstein (Normal@1024x768x32), fps196214197

Эта модель на сайте производителя (русское зеркало)

Системная плата ECS 865PE-A предоставлена компанией 3Logic




12 апреля 2004 Г.
