- Чипсет AMD 790GX (северный мост AMD 790GX и южный SB750)
Компания Biostar продолжает радовать нас оперативностью, в первых рядах выпуская модели на недавно объявленных чипсетах. Разумеется, обойти вниманием чипсет AMD 790GX разработчики не могли, ведь в этом чипсете весьма удачно сочетается и наиболее прогрессивное на сегодняшний день интегрированное графическое ядро, и возможность организации CrossFire, и отличная периферийная функциональность, которая еще и улучшена по сравнению с AMD 780G+SB700 благодаря включению в состав чипсета южного моста SB750. В результате, уже на сегодняшний день в линейке Biostar значатся четыре модели на этом чипсете (и на подходе еще несколько), но большинство достаточно сильно похожи друг на друга по функциональности и дизайну, а мы для разнообразия рассмотрим почти самую младшую версию в формате ATX.

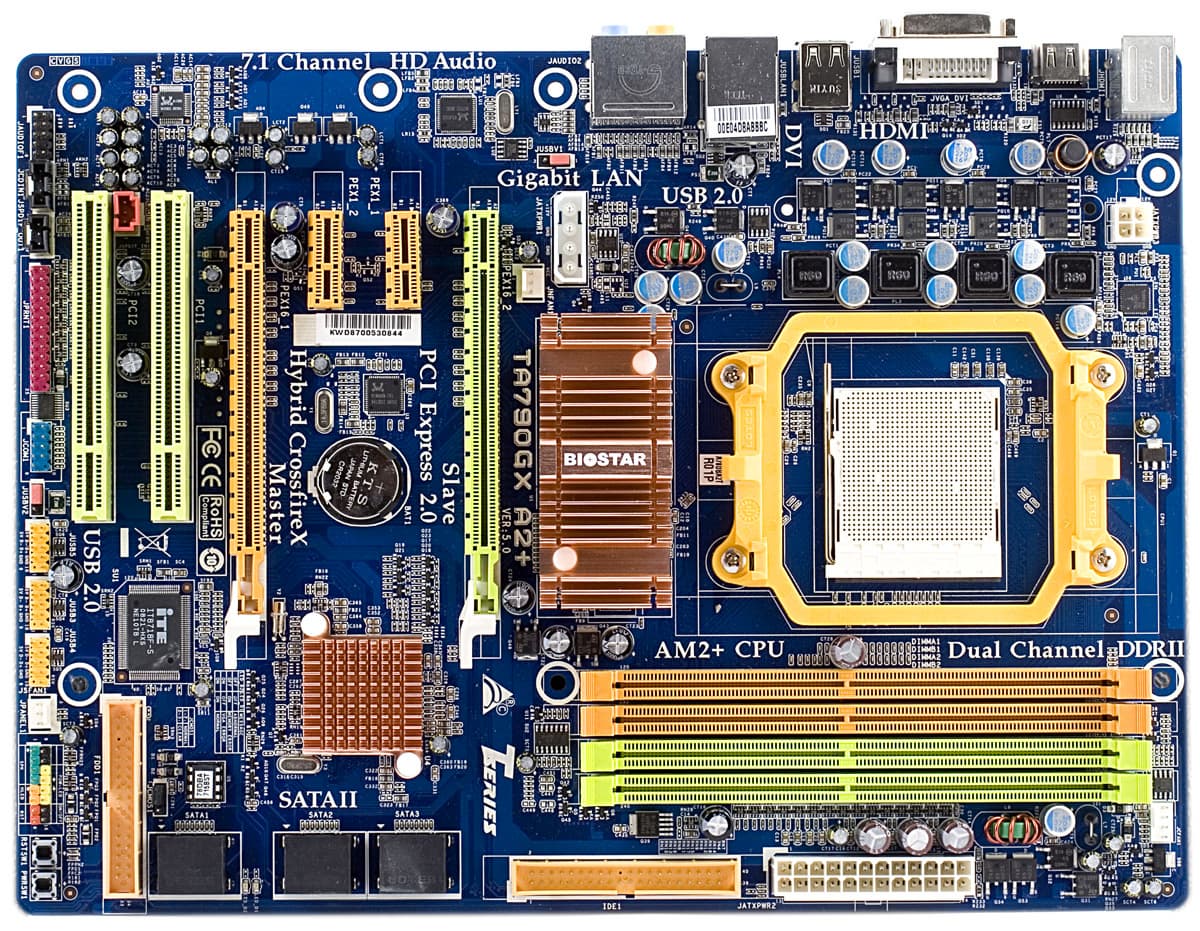

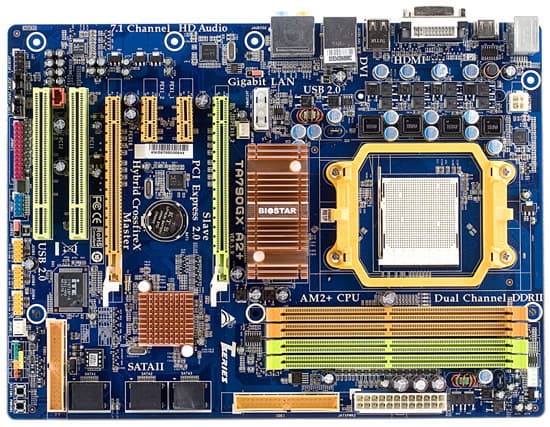

Рассматривая плату, можно сделать лишь тривиальный вывод — разработчики полностью реализовали функциональность чипсета, избежав всех распространенных (вернее, известных и все еще изредка встречающихся) недочетов. Так что критиковать плату можно лишь за отсутствие каких-либо интересных дополнений, которые могли бы выделить ее в ряду конкурентов. Впрочем, и для этого обвинения нет почвы, поскольку, как уже отмечалось, плата должна быть весьма недорогой, то есть выделяться в ряду прочих не за счет оригинальных возможностей, а за счет цены. Самым придирчивым может не понравиться перестановка местами первого и второго графического портов, соответственно, при установке единственной карты, как это рекомендовано в инструкции — в дальний порт, будут ущемляться в правах дефицитные PCI-порты. Кроме того, обращает на себя внимание оригинальный способ переключения режимов работы портов PCI Express x16: если установлена единственная видеокарта, и вы хотите, чтобы соответствующий порт получил в свое распоряжение все 16 линий, в свободный порт надо установить специальную плату-заглушку, поставляемую в комплекте. Впрочем, для Biostar характерны аппаратные схемы для переключения режимов, остается только радоваться, что пользователя не заставили переставлять перемычки, как, например, на плате TPower N750.

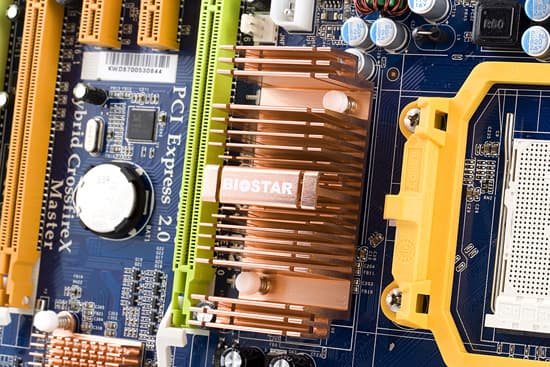

Радиатор достаточно длинный и высокий, однако расположен на «грамотном» расстоянии от процессорного гнезда, так что, с одной стороны, не помешает установке крупногабаритного процессорного кулера, а с другой стороны, позволит желающим организовать косвенный обдув от этого кулера, что может понадобиться в случае разгона графического ядра. Микросхема памяти для интегрированного в чипсет графического ядра (64 МБ DDR2-533 Hynix HY5PS121621CFP, по умолчанию в BIOS стоит частота DDR2-400) частично скрыта под радиатором северного моста, но контакта с ним не имеет. Впрочем, судя по нагреву, в данном случае нет необходимости дорабатывать охлаждение.

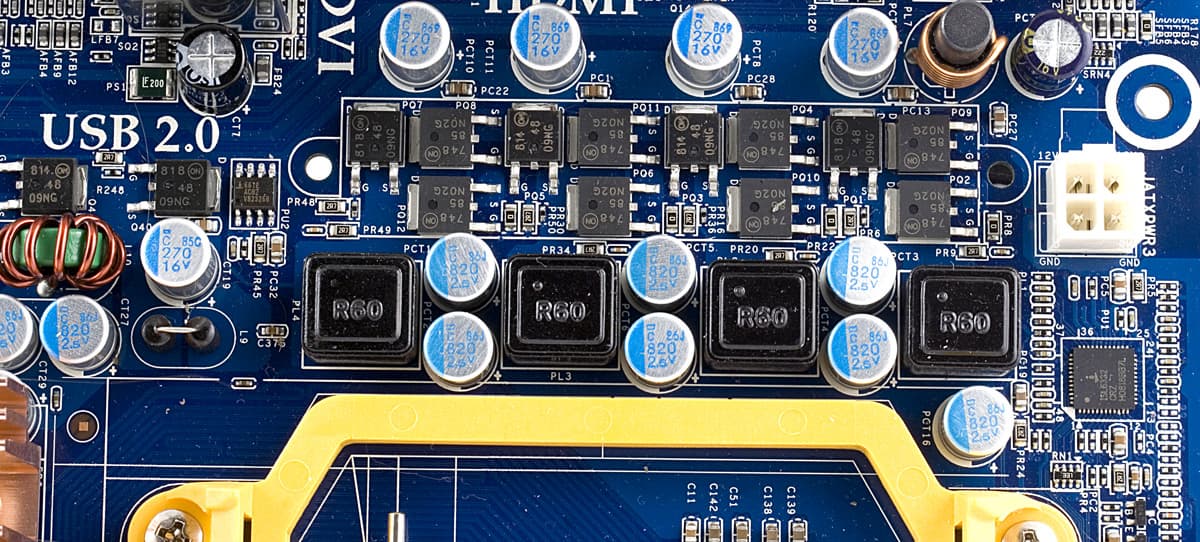

В четырехканальном импульсном стабилизаторе напряжения питания процессора применены по 3 полевых транзистора на канал, 7 конденсаторов по 820 мкФ и 4 — по 270 мкФ (фирменные, с полимерным электролитом, для интересующихся подробностями — маркировку полевых транзисторов и прочего можно рассмотреть на увеличенной фотографии, доступной по щелчку на фото выше). Все предусмотренные дизайном элементы распаяны. Но аналогичный дизайн имеют еще две платы: версия c суффиксом SE не содержит видеобуфера SidePort, в то время как TA790GX 128M имеет увеличенный до 128 МБ объем памяти (тип тот же самый — DDR2), наконец, TA790GX3 A2+ оснащена 128 МБ памяти DDR3. Размер платы — 305 x 225 мм («усеченный» microATX), крепление к корпусу семью винтами, край с разъемами для накопителей и питания остается незакрепленным.
Системный мониторинг (ITE IT8718F-S, по данным BIOS Setup):
- напряжение процессорного ядра, памяти, чипсета, шины HT, +3,3, +5, +12 В, +5 В Standby и батарейки;
- частота вращения 3 вентиляторов;
- температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
- Smart Fan — режим автоматического управления частотой вращения процессорного и системного кулера. Для процессорного вентилятора предусмотрена возможность влиять на стандартный алгоритм заданием приоритета Qiuet или Performance, если же работа автоматики в этих режимах вам не понравится, имеется возможность самостоятельно задать соответствующие граничные значения:
- Fan Ctrl Off — при снижении температуры ниже установленного в данном пункте значения происходит остановка вентилятора (или выбор минимальной частоты вращения, определяемой в пункте Fan Ctrl Start value);
- Fan Ctrl On — при подъеме температуры выше установленного в данном пункте значения, происходит запуск вентилятора и начинается плавное регулирование частоты вращения по мере подъема температуры (иными словами, можно установить разные значения для запуска и остановки, чтобы избежать частых включений и остановок вентилятора);
- Fan Ctrl Start value — относительная величина, определяющая пороговое напряжение (максимальное напряжение соответствует 128 единицам в этом пункте), необходимое для запуска вентилятора. В зависимости от модели вентилятора, для раскручивания может требоваться разное начальное напряжение, а определить, при каком значении данного параметра стартует ваш вентилятор, помогает имеющийся в BIOS режим автоматической калибровки;
- Fan Ctrl Sensitive — относительная величина, определяющая величину приращения оборотов на 1 градус изменения температуры, определить оптимальную также помогает автоматическая калибровка.
Данные системного мониторинга отображаются на экране во время POST, что традиционно для плат Biostar. Имеется совместимость как с 3-х, так и 4-контактными вентиляторами, отдельной похвалы заслуживает наличие автокалибровки, во время которой плата определяет зависимость между подаваемым напряжением и реальной частотой вращения процессорного вентилятора. Не секрет, что какого-либо стандарта в данном вопросе нет, да и быть не может, из-за чего недостатком режима SmartFan у большинства плат является ограниченная совместимость с кулерами, и зачастую приходится просто отключать эти режимы, прибегая к дорогостоящим аппаратным схемам с собственными регуляторами. Также аналогичные настройки режимов управления кулерами доступны из Windows через фирменную T-Utility. Системный мониторинг на современных платах Biostar из «T-Series» производит, пожалуй, лучшее впечатление на фоне конкурентов, удобством и продуманностью напоминая платы abit из серий для требовательных пользователей. До идеала не достает лишь аналогичной возможности управления системными кулерами.
Порты, коннекторы и разъемы на поверхности платы
- процессорный сокет (Socket AM2, совместим со спецификацией Socket AM2+, заявлена поддержка процессоров Phenom X3/X4, Athlon 64/X2/FX и Sempron, выпущенных для разъемов Socket AM2 и Socket AM2+ с TPD до 140 Вт включительно, список протестированных на совместимость доступен на сайте и хотя и содержит ошибки в названиях процессоров, понять что к чему, возможно);
- 4 разъема под DDR2 SDRAM DIMM (до 16 ГБ DDR2-400/533/667/800/1066, возможен двухканальный режим работы при симметричном заполнении слотов);
- 2 слота PCIEx16 2.0 для видеоускорителей (при установке двух видеокарт, работают в режиме x8+x8, при установке единственной карты, во второй слот необходимо установить карту-заглушку, прилагаемую в комплекте, для перевода главного порта в режим x16);
- 2 слота PCIEx1 2.0;
- 2 cлота PCI;
- разъемы питания: стандартный ATX 2.2 (24 контакта), 4-контактный ATX12V для питания процессора и 4-контактный периферийный для дополнительного питания видеокарт (рекомендаций по подключению в инструкции нет, можно предположить, что задействовать этот разъем имеет смысл для CrossFire-системы из разогнанных видеокарт);
- разъем FDD;
- 1 разъем IDE (Parallel ATA) на 2 «чипсетные» устройства ATA133;
- 6 разъемов SATA-II (Serial ATA II) на 6 «чипсетных» устройств SATA300, подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1, 0+1 и 5;
- 3 разъема для подключения планок на 6 дополнительных портов USB;
- разъем для подключения планки с COM-портом;
- разъем для подключения планки с LPT-портом;
- разъем для подключения выхода звукового сигнала с CD/DVD-привода;
- блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
- разъем для подключения выхода S/PDIF-Out;
- разъем для подключения входа S/PDIF-In;
- 3 разъема для подключения вентиляторов, с возможностью контроля количества оборотов, для процессорного (четырехконтактного) доступно «интеллектуальное» управление частотой вращения (предусмотрена совместимость с 3-контактными разъемами).

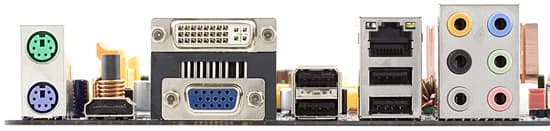

Задняя панель платы (слева направо, по блокам)

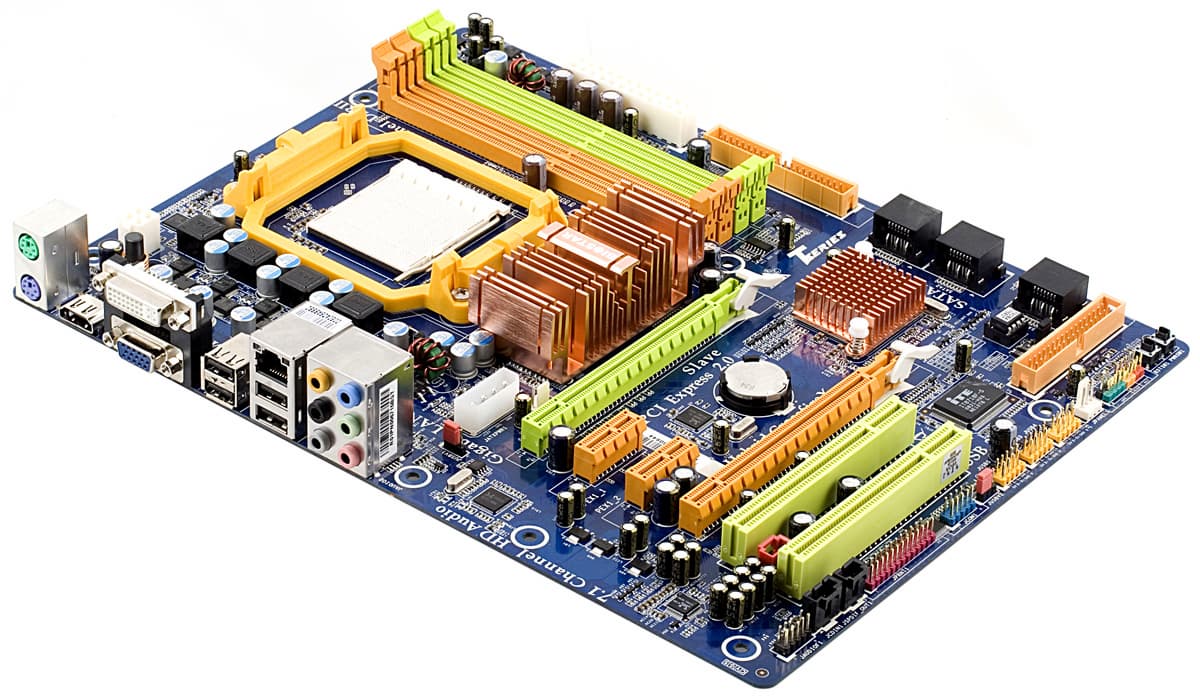

по ссылке — вид платы в 3/4 со стороны задней панели
- разъемы PS/2 для подключения мыши и клавиатуры;
- HDMI;
- VGA и DVI-D;
- 2 порта USB;
- 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
- 6 аналоговых аудиоразъема (Center/Sub, Side-Out, Rear-Out, Line-In, Front-Out, Mic-In).
Комплект поставки
- упаковка: коробка стандартного размера в уже традиционном стиле T-Series;
- документация: брошюра-инструкция (основной текст на английском, но имеется раздел со спецификациями на разных языках, включая русский);
- кабели: 2 SATA с переходником питания на 1 устройство SATA, 1 ATA66 и шлейф для подключения дисковода;

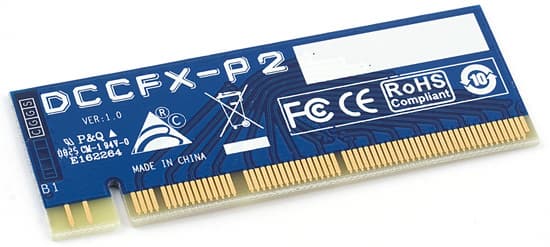

- карта-заглушка для установки в свободный графический порт, в случае установки единственной видеокарты;
- заглушка на заднюю панель платы для вывода соответствующих разъемов;
- компакт-диск с драйверами и фирменной утилитой T-Utility, содержащей функции для перепрошивки CMOS и разгона, утилита для мониторинга системных параметров также входит в комплект поставки, но почему-то не включена в состав пакета T-Utiltities и не содержит возможностей для настройки режимов SmartFan, зато появилась утилита eHOT-Line для автоматического включения системной информации в запросы, отправляемые в службу поддержки. Кроме того, в комплекте имеется пробная 90-дневная версия антивирусного пакета Bullguard Internet Security 6.0.
Интегрированные контроллеры
- звуковой, на базе «чипсетной» HDA-поддержки и кодека Realtek ALC888, с возможностью подключения аудиосистем 7.1, разъемами для подключения фронтальных аудиовходов/выходов, S/PDIF-In/Out и CD-In;
- сетевой: Gigabit Ethernet с поддержкой 10/100/1000 Мбит/с на базе PCIE-контроллера Realtek RTL8111С.
Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.0.5 и звуковой карты ESI Juli@:
| Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: | +0,04, -0,11 | Отлично |
| Уровень шума, дБ (А): | -71,2 | Средне |
| Динамический диапазон, дБ (А): | 71,1 | Средне |
| Гармонические искажения, %: | 1,514 | Плохо |
| Гармонические искажения + шум, %: | -34,2 | Очень плохо |
| Интермодуляционные искажения + шум, %: | 2,119 | Плохо |
| Взаимопроникновение каналов, дБ: | -72,5 | Хорошо |
| Интермодуляции на 10 кГц, %: | 1,908 | Плохо |
Общая оценка: Средне (подробнее). Качество аналогового тракта оставляет желать лучшего. И это, конечно, огорчает, поскольку данная застарелая болячка плат Biostar, казалось, уже начинала излечиваться. Однако в данном случае налицо явный просчет конструкторов платы, ведь этот аудиокодек от Realtek еще недавно считался лучшим и по сегодняшний день на многих платах демонстрирует высокие, по меркам интегрированных решений, результаты. Иными словами, пользователям этой платы придется обходиться без аналоговых выходов, что на практике означает либо подключение акустики через HDMI или S/PDIF, либо, как наиболее универсальный вариант, установку самостоятельной звуковой карты.
Настройки
| С помощью перемычек и переключателей | Перемычка для очистки CMOS | ||
| 2 перемычки USBV | Управляют функцией включения компьютера по сигналу с USB-устройств, подключенных к портам на задней панели и выводимым с помощью планок | ||
| 2 кнопки для включения и перезапуска | |||
| Из BIOS, основанного на AMI BIOS v2.61 | Возможность управления специфическими функциями платформы | + | Cool’n’Quiet Secure Virtual Machine Mode С1E Support Speculative TLB Reload (TLB patch) Advanced Clock Calibration |
| Настройки таймингов памяти | + | 1T/2T Memory Timing, CAS Latency, Min RAS Active Time, RAS to CAS Delay, Row Precharge Time, Row to Row Delay, Row Cycle Time, Write Recovery Time, Write-To-Read Time | |
| Выбор частоты работы памяти | + | Auto, 400, 533, 667, 800, 1066 МГц (реально задается множитель относительно «частоты FSB») | |
| Настройка частоты шины HT | + | Auto, 200, 400, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000, 2200, 2400, 2600 МГц | |
| Возможность задания частоты для периферийных шин | - | ||
| Ручное распределение прерываний по слотам | + | ||
| Изменение «частоты FSB» | + | 200–600 МГц с шагом 1 МГц | |
| Изменение частоты графического ядра в чипсете | + | 150–1500 МГц с шагом 1 МГц | |
| Выбор частоты видеопамяти SidePort | + | 400, 533 и 667 МГц | |
| Изменение коэффициента умножения процессора (*) | + | от x8, с x0,5-шагом для ядра, и от x4 c целым шагом для контроллера памяти | |
| Изменение напряжения ядра процессора | + | +0,012–0,787 В с шагом 0,012 В | |
| Изменение напряжения памяти | + | 1,9–2,6 В с шагом 0,1 В | |
| Изменение напряжения шины HT | + | 1,2–1,5 В с шагом 0,1 В | |
| Изменение напряжения чипсета | + | 1,2–1,5 В с шагом 0,1 В для северного моста | |
(*) Диапазон регулировки коэффициента умножения и напряжения процессора в BIOS, зависит от установленного процессора и приведен для используемого в наших тестах Phenom 9550.
Использовалась 08.00.14 версия BIOS от 15.08.2008, как последняя релизная. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.
Ожидаемые возможности для разгона, характерные для плат из T-Series. Как всегда у Biostar, доступны и три уровня автоматического разгона процессора, названные с намеком на обозначение автомобильных двигателей (V6, V8 и V12), для которых обещан «Extra, Extreme и Extraordinary» разгон, соответственно. Не обделено возможностью разгона и графическое ядро в чипсете, по умолчанию работающее на частоте 650 МГц. Впечатляет детальность настроек режима работы видеопамяти SidePort: для любителей экспериментов открыты не только возможность выставить частоту (по умолчанию, составляющую 400 МГц), но и задать режим распределения памяти: будет ли использоваться только видеобуфер или только внешняя память, либо сочетание обоих подходов и в каких пропорциях, а также другие параметры.
Поддерживается сохранение профиля настроек BIOS (CMOS Backup), но этот профиль обновляется автоматически по окончании процедуры POST, и использовать его для сохранения альтернативной настройки параметров не получится. Имеется возможность перепрошивки BIOS с помощью встроенной утилиты BIO-Flasher с флоппи-диска или флэшки.
Разгон
Для оценки возможностей платы и ее BIOS, мы разгоняем наш тестовый процессор до максимальной частоты, при которой сохраняется стабильная работоспособность. При этом используются все поддерживаемые платой возможности, включая повышение напряжения процессорного ядра и, при необходимости, коррекцию множителей и частот для системных и периферийных шин (но если, например, снижение частоты Hyper-Transport не улучшает условий разгона, оставляется множитель по умолчанию). Для оперативной памяти подбирается частота, равная штатной для используемых модулей (коррекцией множителя), если производителем не заявлены какие-либо средства для улучшения разгона памяти, в противном случае, исследуется и их эффективность. Для оценки стабильности разогнанной системы загружается Windows XP, и в течение десяти минут прогоняется встроенный в архиватор WinRAR тест производительности (меню Tools — Benchmark and hardware test). Необходимо отметить, что поскольку разгонный потенциал в определенной степени является индивидуальной характеристикой конкретного экземпляра платы, задача определить разгонный потенциал с точностью до мегагерца не ставится. Практическая цель — выяснить, не будет ли ограничен разгон процессора с относительно хорошим разгонным потенциалом по вине платы, а также оценить ее поведение в нештатных режимах, включая возможности по автоматическому восстановлению корректной частоты после зависания при «переразгоне» и прочее.
| Тактовая частота, МГц | Частота FSB (множитель), МГц | Напряжение питания ядра (по данным системного мониторинга BIOS), В | Частота (множитель) шины HT, МГц | Примечание | |
| Athlon X2 4850e (2,5 ГГц) | 3312 | 265 (x12,5) | 1,47 | 1325 (x5) | |
| Phenom X4 9550 (2,2 ГГц) | 2728 | 248 (x11) | 1,22 | 2232 (x9) | |
| Phenom X4 9850 Black Edition (2,5 ГГц) | 3025 | 242 (x12,5) | 1,47 | 2178 (x9) | разгон с увеличением частоты шины |
| 3000 | 200 (x15) | 1,47 | 2000 (x10) | разгон с увеличением множителя |
Очень хорошо разогнался Athlon X2, порадовал нас разгоном и Phenom 9550, впрочем, здесь в равной степени надо отметить и сам процессор, оказавшийся способным выдать весь свой частотный потенциал на практически штатной частоте (добавка 0,02 В была сделана для стабильности под нагрузкой). В то же время разгоняя этот экземпляр процессора на других платах, нам приходилось повышать напряжение на большую величину для достижения такой же и даже меньшей частоты, так что заслуги платы преуменьшать не будем. Четко работает функция загрузки со штатными параметрами при переразгоне, как правило, не требуется даже перезапуск.
А к разгону Phenom X4 9850 Black Edition, демонстрировавшему на других платах частотный потенциал до 3,4 ГГц (при задействовании Advanced Clock Calibration), плата оказалась не готова. Повышение напряжения выше 1,5 В (что для нашего экземпляра необходимо для достижения упомянутых частот) в BIOS приводило к зависанию либо самоотключению платы, даже при сохранении неизменной частоты процессора. Учитывая, что полевые транзисторы в стабилизаторе питания оказывались нагретыми очень сильно, приходится констатировать, что стабилизатор на этой плате слабоват для максимального разгона наиболее талантливых в этом вопросе процессоров. Разве что повезет найти экземпляр, не требующий повышения сверх 1,5 В, хотя и в таком случае стабилизатор, очевидно, будет трудиться на пределе своих возможностей. По этой причине нам не пришлось воспользоваться технологией Advanced Clock Calibration на этой плате, ее включение просто не понадобилось, вернее, не повлияло на поведение платы.
Невольно вспомнилась плата Foxconn A7DA-S, у которой режиме максимального разгона радиатор на полевых транзисторах был лишь просто теплым. Впрочем, это не совсем корректное сравнение, данная модель должна стоить дешевле, и она не рассчитана на экстремальный разгон. Более того, на фотографии стабилизатора напряжения хорошо заметны отверстия для крепления радиатора на полевых транзисторах. Возможно, такая модель появится в будущем.
Графическое ядро удалось разогнать до 900 МГц с установленных по умолчанию 650 (что ниже штатных 700 МГц, рекомендованных AMD для 790GX), при подъеме напряжения на 0,2 В. При этом температура радиатора на чипсете ощутимо повышалась и, хотя сбоев не возникало, думается, что при отсутствии обдува в тесном корпусе, такой режим функционирования наверняка скажется на надежности не лучшим образом. Частоту видеопамяти удалось поднять с 400 до 533 МГц, при сохранении полной стабильности, возможности для регулировки напряжения в данном случае не имеется. Очевидно, что и для любителей выжать из графического ядра в чипсете AMD 790GX все соки, данная плата тоже слабо подходит (в сравнении с конкурентами). Впрочем, о том, что разработчики платы и не претендовали на это, можно догадаться, уже, судя по типу и объему памяти, установленной в качестве видеобуфера.
Производительность
Конфигурация тестового стенда:
- процессор: AMD Phenom X4 9550;
- память: 2 модуля Corsair CM2X1024-6400C4 (2 ГБ, DDR2-800, 5-5-5-15-2T);
- жесткий диск: Seagate Barracuda 7200.10 (SATA, 7200 об/мин);
- видеокарта: ATI Radeon HD3870, 512 МБ GDDR4;
- блок питания: AcBel ATX-550CA-AB8FB;
- ОС: Windows XP SP2.
Для сравнения были взяты результаты ранее протестированной ECS A790GXM-A на аналогичном чипсете.
| Тест | интегрированная графика | внешняя графика | ||
| ECS A790GXM-A | Biostar TA790GX A2+ | ECS A790GXM-A | Biostar TA790GX A2+ | |
|---|---|---|---|---|
| Архивирование в WinRAR, мин:сек | 1:38 | 1:35 | 1:38 | 1:33 |
| Кодирование MPEG4 (XviD), мин:сек | 4:44 | 4:40 | 4:44 | 4:39 |
| Unreal Tournament 2004 (Medium@800×600), fps | 54,2 | 53,8 | 59,3 | 60,1 |
| Unreal Tournament 2004 (High@1024×768), fps | 48,6 | 48,4 | 58,6 | 60,0 |
| Unreal Tournament 2004 (Highest@1600×1200), fps | 28,5 | 28,2 | 59,0 | 59,3 |
| FarCry (Medium@800×600), fps | 102,4 | 100,3 | 136,1 | 138,9 |
| FarCry (High@1024×768), fps | 72,6 | 72,0 | 125,8 | 138,7 |
| FarCry (Highest@1600×1200), fps | 33,2 | 32,9 | 125,8 | 138,5 |
| DOOM III (Medium@800×600), fps | 66,9 | 65,4 | 161,7 | 163,7 |
| DOOM III (High@1024×768), fps | 47,8 | 46,8 | 159,9 | 161,7 |
| DOOM III (Highest@1600×1200), fps | 22,8 | 22,4 | 158,3 | 157,1 |
Меньший объем и частота видеопамяти (64 МБ DDR2-400 против 128 МБ DDR2-800) практически не помешали интегрированному ядру в чипсете выступить достойным образом. Также надо отметить чуть более высокие результаты платы Biostar в вычислительных тестах и отлаженное взаимодействие с видеокартой в режиме с внешней картой.
Энергопотребление (приведено для системного блока в целом)
| Phenom X4 9550 (Cool'n'Quiet OFF) | интегрированная графика | внешняя графика | ||
| ECS A790GXM-A | Biostar TA790GX A2+ | ECS A790GXM-A | Biostar TA790GX A2+ | |
|---|---|---|---|---|
| Редактирование текста, Вт | 45 | 44 | 72 | 68 |
| Игра FarCry, Вт | 77-98 | 73-95 | 108-137 | 104-121 |
Энергопотребление этих плат мы уже сравнивали, практически успехи обеих плат в этом вопросе можно считать равнозначными, Biostar чуть экономичнее под нагрузкой.
Вывод
Очевидно для любой недорогой платы (или претендующей на конкуренцию в первую очередь за счет цены), выводы должны строиться с учетом ценового фактора. Поэтому, в первую очередь, отметим сильные стороны, выявленные в процессе тестирования: высокую производительность, несмотря на скромную комплектацию видеопамятью, полный набор собственных видеовыходов и поддержку CrossFire. Плата неплохо подходит и для умеренного разгона процессоров с незначительным повышением напряжения. Любителям тишины понравится детально проработанная реализация Smart Fan.
Но есть и объективные минусы: плохая реализация интегрированного звука и отсутствие eSATA-порта. Кстати, например, в отличие от FireWire, отсутствие которого на недорогой плате оправдано экономией на соответствующих контроллерах и разводке, eSATA-порт поддерживается чипсетом, вывести его на заднюю панель стоит недорого. Или, если не хочется лишать пользователя возможности подключить шесть внутренних устройств, можно приложить в комплекте поставки соответствующую планку для вывода такого порта и предусмотреть в BIOS возможность для раздельного переключения портов в режим AHCI.
