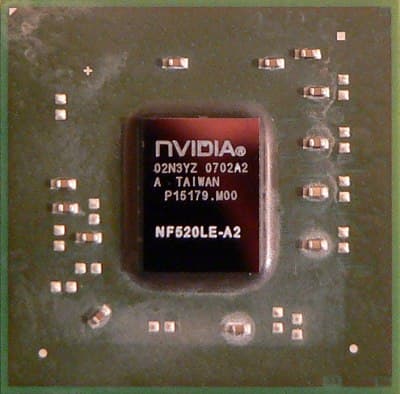

- Чипсет NVIDIA nForce 520 LE (использован единый мост nForce 520 LE)
Несмотря на то, что современные чипсеты с интегрированной графикой для AMD-платформы отличаются весьма привлекательными характеристиками и ценами, и все больше пользователей, даже планирующих сразу или со временем установить полноразмерную видеокарту, выбирают платы с графическим ядром, остается категория пользователей, которые целенаправленно выбирают недорогие платы без графического ядра. Как правило, таких пользователей интересует экономичность и хорошие возможности для расширения функциональности и разгона, нередко ограничиваемые разработчиками плат на интегрированных чипсетах.
И, надо отметить, таким пользователям есть из чего выбирать — от моделей на чипсетах, перекочевавших с платформы Socket 939, как например, nForce 4 (получившего со сменой платформы маркировку nForce 500, хотя в спецификациях плат нередко встречается и старое наименование) или K8T890, до, специально выпущенных под Socket AM2, nForce 560, 550, 520 и 520 LE. В наших обзорах до сих пор отметились лишь платы на nForce 550 (от Biostar и ABIT), и сегодня мы восполняем пробел рассмотрением младшего чипсета, также на примере платы от Biostar. Но для начала, давайте, взглянем на сам чипсет и сравним характеристики.
| Наименование чипсета | PCI Express | количество портов SATA | режимы RAID | количество каналов PATA | количество портов USB | Поддержка Ethernet-адаптеров |
| nForce 560 | 1x16, 3x1 | 4 | 0, 1, 0+1 | 1 | 10 | Gigabit |
| nForce 550 | 1x16, 4x1 | 4 | 0, 1, 0+1 | 1 | 10 | Gigabit |
| nForce 520 | 1x16, 3x1 | 4 | 0, 1, 0+1 | 1 | 10 | Fast |
| nForce 520 LE | 1x16, 2x1 | 2 | 0, 1 | 1 | 8 | Fast |
| nForce 500 | 1x16, 3x1 | 2 | 0, 1, 0+1 | 2 | 10 | Gigabit |
Чипсеты имеют встроенные сетевые MAC-адаптеры, но из фирменных опций, характерных для семейств nForce 570 и 590, лишь nForce 560 поддерживает технологию First Packet (возможность задать повышенный приоритет для отсылаемых по сети пакетов от критических задач, например, игр и IP-телефонии, тогда даже фоновое закачивание данных на ftp не создаст помех, поскольку приоритетные пакеты будут вклиниваться в исходящий поток не в порядке общей очереди, а в порядке поступления). Аппаратная распаковка TCP/IP-трафика и прочие возможности, реализованные в nForce 570/590, данными чипсетами не поддерживаются. Кроме того, аудиовозможности nForce 500 ограничиваются стандартом AC’97, унаследованным от nForce 4, остальные модели поддерживают HD Audio.

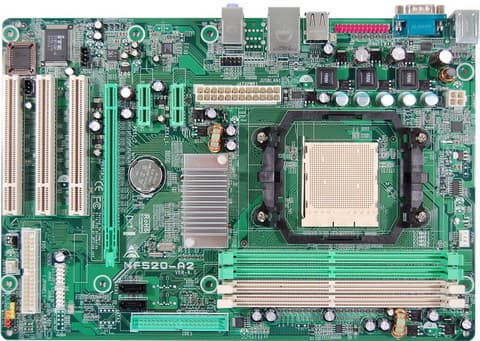

На ATX-плате с чипсетом, состоящим из единственной микросхемы, должно быть достаточно места для размещения всех компонентов идеальным образом, однако расположение основного разъема питания в центре платы явно неоптимально. Зато изобилие свободного места вокруг графического порта радует, даже карта с самой громоздкой системой охлаждения установится свободно. Греется чипсет более чем умеренно, и практическая необходимость ставить вентилятор едва ли возникнет даже при установке платы в тесный корпус. В данном вопросе наблюдается явное преимущество nForce 520 LE перед nForce 500 (nForce 4), который по комплектации периферийными интерфейсами выглядит предпочтительнее, но для надежной работы даже в штатном режиме, не говоря о разгоне, нуждается в активном охлаждении.
В трехканальном импульсном стабилизаторе напряжения питания процессора применены по 2 полевых транзистора на канал, 5 твердотельных конденсаторов по 1500 мкФ от Panasonic и 3 электролитических от United Chemi-Con (из серии KZG) — выбор, достойный уважения. В стабилизаторе напряжения чипсета и памяти установлены конденсаторы емкостью 1000 мкФ от OST из серии RLP, что также следует признать неплохим вариантом комплектации недорогой платы. Из предусмотренных дизайном элементов, на плате не установлены два SATA-порта (очевидно, оставлены на случай комплектации платы чипсетом nForce 520, хотя такая плата в линейке Biostar уже имеется, существенно отличается по дизайну и входит в «дорогую» T-серию, причем обозначение эта модель имеет похожее TF520-A2). На задней панели может помещаться 3 дополнительных аудиовыхода для подключения 7.1-канальных систем (имеются у плат версии 5.х, укомплектованных аудиокодеком Realtek ALC888, рассматриваемая принадлежит к шестой версии). Размер платы — 293×200 мм («зауженный» ATX), крепление к корпусу 8 винтами, незакрепленным остается правый край платы на уровне «периферийных» разъемов.
Системный мониторинг (ITE IT8716F-S, по данным BIOS Setup):
- Напряжение процессорного ядра, памяти, чипсета, шины HT, +3,3, +5, +12 В, +5 В Standby и батарейки;
- Частота вращения 2 вентиляторов;
- Температура процессора (встроенным датчиком процессора).
Средств автоматического управления частотой вращения вентиляторов плата (по крайней мере, на стартовой версии BIOS) не имеет.

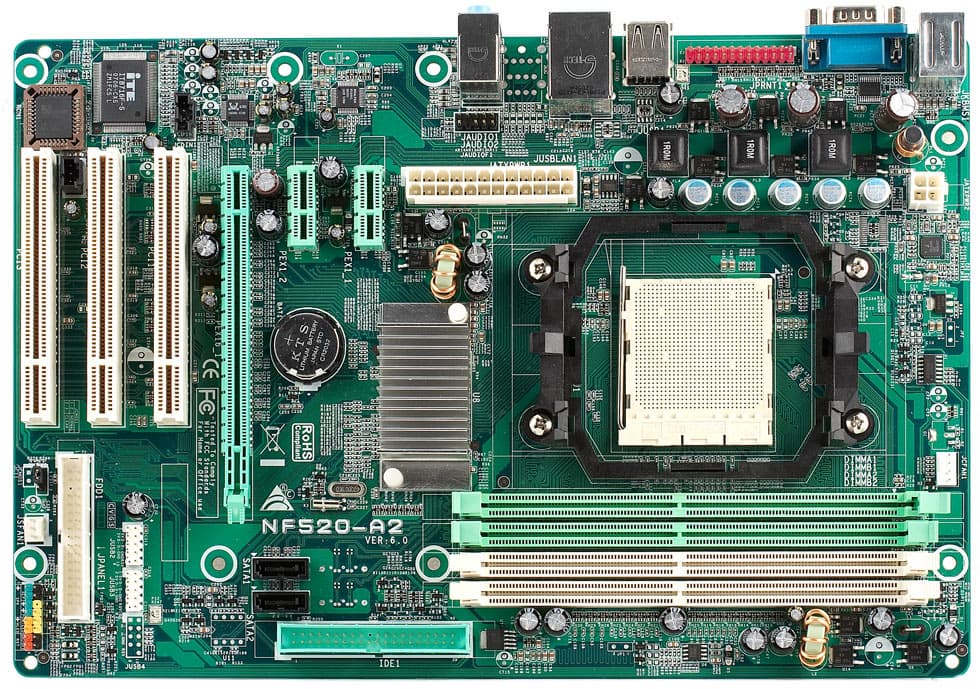

Порты, коннекторы и разъемы на поверхности платы
- Процессорный сокет (Socket AM2, заявлена поддержка всех процессоров AMD Athlon 64/X2/FX/Sempron, выпущенных для данного разъема);
- 4 разъема под DDR2 SDRAM DIMM (до 8 ГБ DDR2-400/533/667/800, двухканальный режим работы);
- 1 слот PCIEx16 для видеоускорителя;
- 2 слота PCIEx1;
- 3 cлота PCI;
- Разъемы питания: стандартный ATX 2.2 (24 контакта), 4-контактный ATX12V для питания процессора;
- Разъем FDD;
- 1 «чипсетный» разъем IDE (Parallel ATA) на 2 устройства ATA133;
- 2 «чипсетных» разъема SATA-II (Serial ATA II) на 2 устройства SATA300, подключаемые к ним диски можно объединить в RAID-массив уровней 0 и 1;
- 2 разъема для подключения планок на 4 дополнительных порта USB;
- Разъем для подключения планки с LPT-портом;
- Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
- Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
- Разъем для подключения выхода S/PDIF-Out;
- 2 разъема для подключения вентиляторов, с возможностью контроля количества оборотов.

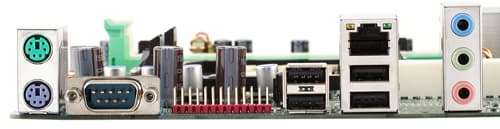

Задняя панель платы (слева направо, по блокам)

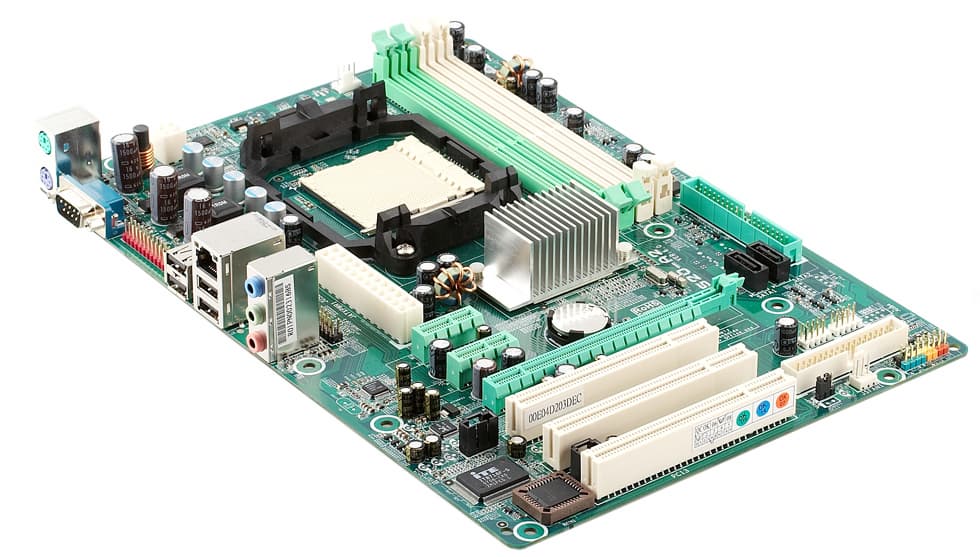

по ссылке — вид платы в 3/4 со стороны задней панели
- Разъемы PS/2 для подключения мыши и клавиатуры;
- 1 COM;
- 2 порта USB;
- 2 порта USB и 1 RJ-45 (Fast Ethernet);
- 3 аналоговых аудиоразъема (Line-In, Line-Out, Mic-In).
Комплект поставки
- Упаковка: коробка небольшого размера, общая для серии недорогих плат для AMD-платформы, с наклейкой с обозначением модели;
- Документация: брошюра-инструкция (основной текст на английском, но имеется раздел со спецификациями на разных языках, включая русский);
- Кабели: 1 SATA, 1 ATA66 и шлейф для подключения дисковода;
- Заглушка на заднюю панель платы для вывода соответствующих разъемов;
- Компакт-диск с драйверами и утилитами от сторонних разработчиков.
Набор фирменных утилит включает Warp Speeder III для разгона, включая возможность изменения частоты и напряжения процессорного ядра, частоты и напряжения памяти и частоты шин PCI-Express и PCI, и ITE Hardware Doctor для мониторинга системных параметров. Кроме того, в комплекте имеется антивирусный пакет Bullguard Internet Security 6.0 (пробная 90-дневная версия).
Интегрированные контроллеры
- Звуковой, на базе «чипсетной» поддержки HDA и кодека Realtek ALC861, с возможностью подключения аудиосистем 7.1 (но поскольку на задней панели распаяно только 3 выхода, возможно подключение лишь 5.1-канальных систем), разъемами для подключения фронтальных аудиовходов/выходов и S/PDIF-Out;
- Сетевой Fast Ethernet с поддержкой 10/100 Мбит/с, на базе чипсета и PHY-контроллера Realtek RTL8201CL.
Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты ESI Juli@:
| Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: | +0.14, -0.16 | Очень хорошо |
| Уровень шума, дБ (А): | -88.2 | Хорошо |
| Динамический диапазон, дБ (А): | 88.4 | Хорошо |
| Гармонические искажения, %: | 0.0031 | Очень хорошо |
| Интермодуляционные искажения + шум, %: | 0.011 | Очень хорошо |
| Взаимопроникновение каналов, дБ: | -87.7 | Отлично |
| Интермодуляции на 10 кГц, %: | 0.012 | Очень хорошо |
Общая оценка: Очень хорошо (подробнее). Наконец, мы видим плату от Biostar с нормально (и даже более того) реализованной аудиоподдержкой. Тем удивительнее, ведь раньше мы тестировали платы из относительно дорогой T-Series и регулярно наблюдали погрешности в реализации, а на этот раз, перед нами экономичная модель с усеченным кодеком.
Фирменные технологии и особенности
- Self Recovery System — автоматическое восстановление настроек BIOS по умолчанию в случае «переразгона».
Настройки
| С помощью перемычек и переключателей | Перемычка для очистки CMOS | ||
| Из BIOS, основанного на Award WorkstationBIOS v6.00PG | Возможность отключения специфических функций процессора | + | K8 Cool’n’Quiet, AMD-v, SSE/SSE2 Instructions |
| Настройки таймингов памяти | + | 1T/2T Memory Timing, CAS Latency, RAS to CAS Delay, Row Precharge Time, Min RAS Active Time, Row to Row Delay, Async Latency, Row Cycle Time, Write Recovery Time, Read-To-Write Time, Write-To-Read Time | |
| Выбор частоты работы памяти | + | Auto, 400, 533, 667, 800 МГц (реально задается множитель относительно частоты HTT) | |
| Настройка работы шины HT | + | Частота (задается множитель ×1—×5 с целым шагом) и разрядность (8 или 16 бит) | |
| Возможность задания частоты для периферийных шин | + | PCIE=100—150 МГц | |
| Ручное распределение прерываний по слотам | + | ||
| Изменение частоты FSB | + | 200—450 МГц с шагом 1 МГц | |
| Изменение коэффициента умножения процессора | - | ||
| Изменение напряжения ядра процессора | + | +3,3%, +6,6%, +10% | |
| Изменение напряжения памяти | + | 1,95—2,10 В с шагом 0,05 В | |
Использовалась версия BIOS 4.26 от 26.04.07, предоставленная производителем. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась. Плата обладает функцией Boot Menu — возможностью экспресс-выбора загрузочного диска, не изменяя настроек в основном меню BIOS. Встроенная в BIOS Setup утилита позволяет перепрошить BIOS с дискеты, не загружая ОС. Разгонные настройки имеются, хотя по сравнению с моделями из T-Series усечения явно ощущаются, особенно в части регулировки напряжений.
Разгон
Для оценки возможностей платы и ее BIOS, мы разгоняем наш тестовый процессор до максимальной частоты, при которой сохраняется стабильная работоспособность. При этом используются все поддерживаемые платой возможности, включая повышение напряжения процессорного ядра и, при необходимости, коррекция множителей и частот для системных и периферийных шин (но если, например, снижение частоты Hyper-Transport не улучшает условий разгона, оставляется множитель по умолчанию). Для оперативной памяти подбирается частота, равная штатной для используемых модулей (коррекцией множителя), если производителем не заявлены какие-либо средства для улучшения разгона памяти, в противном случае исследуется и их эффективность. Для оценки стабильности разогнанной системы загружается Windows XP и в течение 10 минут прогоняется встроенный в архиватор WinRAR тест производительности (меню Tools — Benchmark and hardware test). Необходимо отметить, что поскольку разгонный потенциал в определенной степени является индивидуальной характеристикой конкретного экземпляра платы, задача определить разгонный потенциал с точностью до мегагерца не ставится. Практическая цель — выяснить, не будет ли ограничен разгон процессора с относительно хорошим разгонным потенциалом по вине платы, а также оценить ее поведение в нештатных режимах, включая возможности по автоматическому восстановлению корректной частоты после зависания при «переразгоне» и прочее.
| Тактовая частота, МГц | Частота FSB, МГц | Напряжение питания ядра (по данным системного мониторинга BIOS), В | Частота (множитель) шины HT, МГц | |
| Athlon 64 X2 4000+ (Windsor, 2,0 ГГц) | 2730 | 273 | 1,48 | 820 (x3) |
Для подъема частоты выше достигнутого значения, очевидно, необходимо, поднять напряжение выше доступного максимума. Положительно надо отметить автоматическое восстановление параметров в случае переразгона, настройки по умолчанию используются лишь для загрузки, после чего пользователя отправляют в меню BIOS, где обнаруживаются ранее выставленные параметры, которые остается лишь скорректировать. Удачна и группировка самих параметров в BIOS, настройки, которые требуется варьировать в процессе разгона, сосредоточены в одном разделе, включая установку таймингов и частоты памяти. Настройка частоты HT-шины также под рукой, зато выбор разрядности этой шины (редко в действительности используемый параметр), придется искать в другом разделе.
Производительность
Конфигурация тестового стенда:
- Процессор: AMD Athlon 64 X2 4000+
- Память: 2 модуля по 1 ГБ Kingston KHX7200D2K2/1G (DDR2-800, 5-5-5-15-2T)
- Жесткий диск: Seagate Barracuda 7200.10 (SATA, 7200 об/мин)
- Видеокарта: ATI Radeon X1900XTX, 512 МБ GDDR3
- БП: Chieftec CFT-560-A12C
- ОС: Windows XP SP2
Для сравнения была взята плата Biostar TForce550, на чипсете nForce 550.
| Тест | Biostar TForce550 | Biostar NF520-A2 |
|---|---|---|
| Архивирование в 7-Zip, мин:сек | 6:46 | 6:27 |
| Кодирование MPEG4 (DivX), мин:сек | 4:35 | 4:32 |
| Unreal Tournament 2004 (Low@640×480), fps | 59,5 | 60,6 |
| Unreal Tournament 2004 (Highest@1600×1200), fps | 56,6 | 57,4 |
| Doom3 (Low@640×480), fps | 128,9 | 138,4 |
| Doom3 (Highest@1600×1200), fps | 107,7 | 109,3 |
Результат NF520-A2 оказался даже лучше, чем у модели, находящейся в линейке на более высокой позиции.
Вывод
Пожалуй, для этой платы, как никогда актуален вопрос стоимости относительно моделей с аналогичной комплектацией на интегрированных чипсетах. Едва ли имеет смысл «переплачивать» за отсутствие графического ядра, это просто абсурдно, тем более, что по версии самой Biostar эта плата соответствует экономичной категории, и, в отличие от моделей из T-Series, избыточной функциональностью, интересной комплектацией и фирменными опциями не наделена. Впрочем, намеренных усечений в дизайне также не наблюдается, если не считать нетрадиционное расположение LPT-порта, он как бы «недовыведен» на заднюю панель. Может быть, для крупных заказчиков Biostar собирается предложить некий переходник, надеваемый на имеющийся разъем (так что LPT-порт окажется на своем законном месте), остальным же при необходимости придется докупать стандартную планку со шлейфом.
Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)
