Универсальный barebone-комплект ASUS Terminator 2


ASUS Terminator был первым из описанных на нашем сайте barebone-комплектов; более двух лет спустя вышла в свет и вот теперь рассмотрена в нашей статье и его вторая версия. Любопытно отметить, что обе модели совершенно не соответствуют своему названию. Первый Terminator был выпущен во времена господства обычных системных блоков, рядом с которыми он казался маленьким и легким, что разительно отличается от впечатления, производимого персонажем Арнольда Шварценеггера в окружении простых людей. К моменту выпуска Terminator 2 рынок заполонили миниатюрные модели a la Shuttle XPC, рядом с которыми он (почти не изменившись в габаритах со времен Terminator [1]) смотрится неповоротливым гигантом — а это, в свою очередь, контрастирует с впечатлением от хрупкого жидкометаллического киборга T1000 в исполнении Роберта Патрика. С нетерпением ждем третьего поколения этой barebone-системы от ASUS и надеемся узреть в нем женские черты. :)

Внешний вид

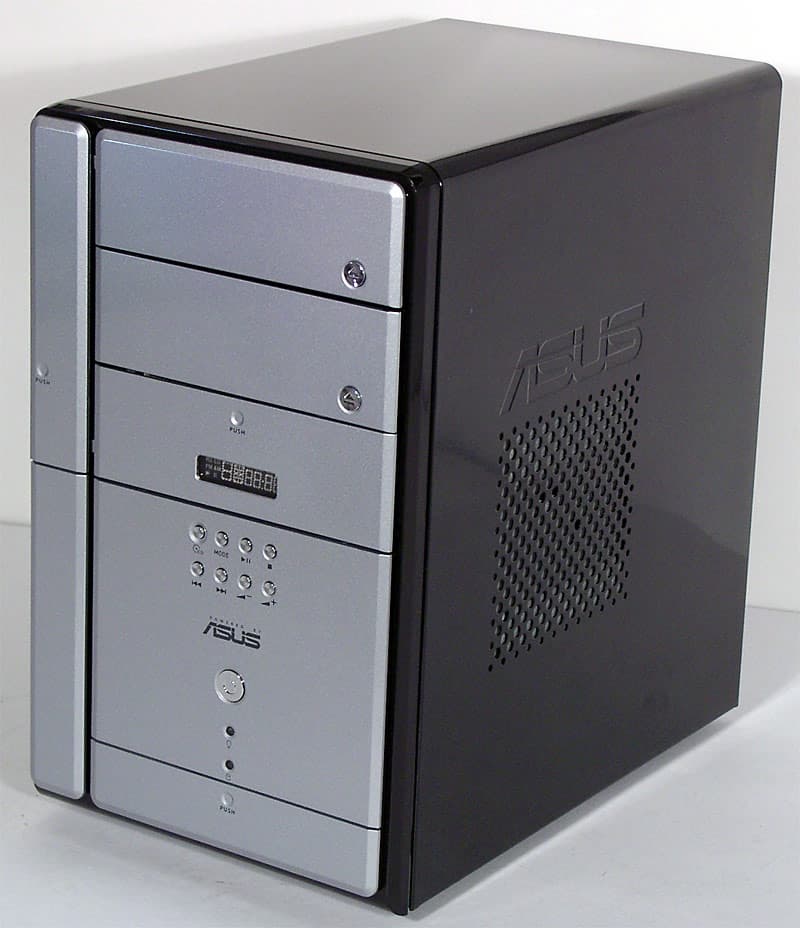

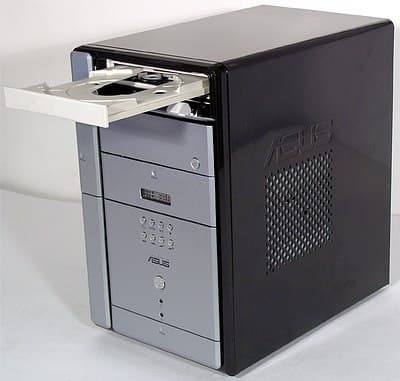

Внешний облик Terminator 2 соответствует обычным корпусам типа tower («башня»), только вид сзади несколько непривычен. Однако размеры выгодно отличают barebone-комплект ASUS: ГxВ = 300×310 мм при типичной ширине в 190 мм (уже нельзя, так как ограничивает ширина 5-дюймовых устройств). С учетом наличия у T2 двух 5-дюймовых отсеков, размеры совсем не кажутся большими — для сравнения, габариты аналогичного по возможностям расширения «кубика» Soltek EQ3401 составляют 215x330x200 мм (ШxГxВ), то есть, грубо говоря, T2 в полтора раза выше при сохранении остальных размеров. Вот материал корпуса (сталь вместо алюминия у «кубиков») действительно создает иное ощущение от миникомпьютера — такой с собой не потаскаешь, рюкзака для переноски в комплекте можно не ждать.

Дизайн модели наверняка придется по душе многим, хотя он и лишен некоей вычурности. Сочетаниие накладки из серебристого пластика на передней панели, блестящих металлических элементов управления и черных стенок корпуса производит очень хорошее впечатление, плюс оранжевая сегментная индикация на маленьком экранчике. Со времен первого Terminator многое изменилось: теперь 5-дюймовые отсеки спрятаны за подпружиненными крышками для сохранения идеального внешнего вида вне зависимости от цвета лицевой панели CD/DVD-приводов, также заметно увеличилось общее количество «маскирующих» крышек. Верхняя скрывает установленный вертикально флоппи-дисковод (входит в комплект; его лицевая панель черного цвета), за средней располагается универсальный картовод (и собственно светоиндикаторный дисплей), нижняя традиционно прячет порты и интерфейсные разъемы.

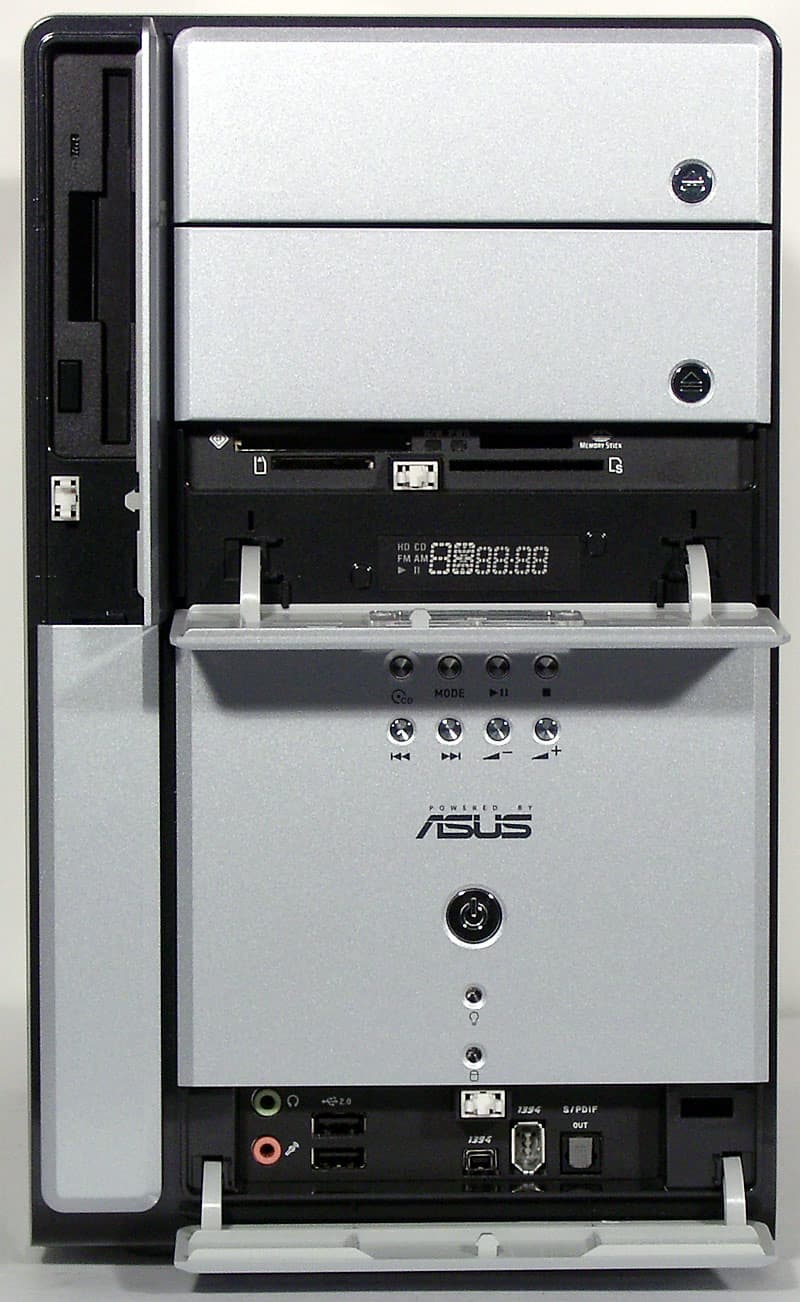

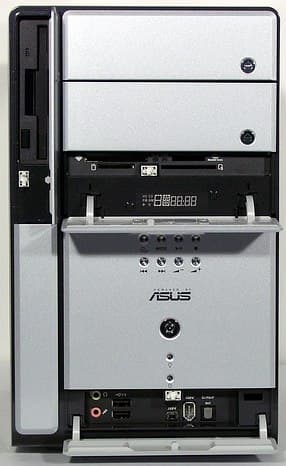

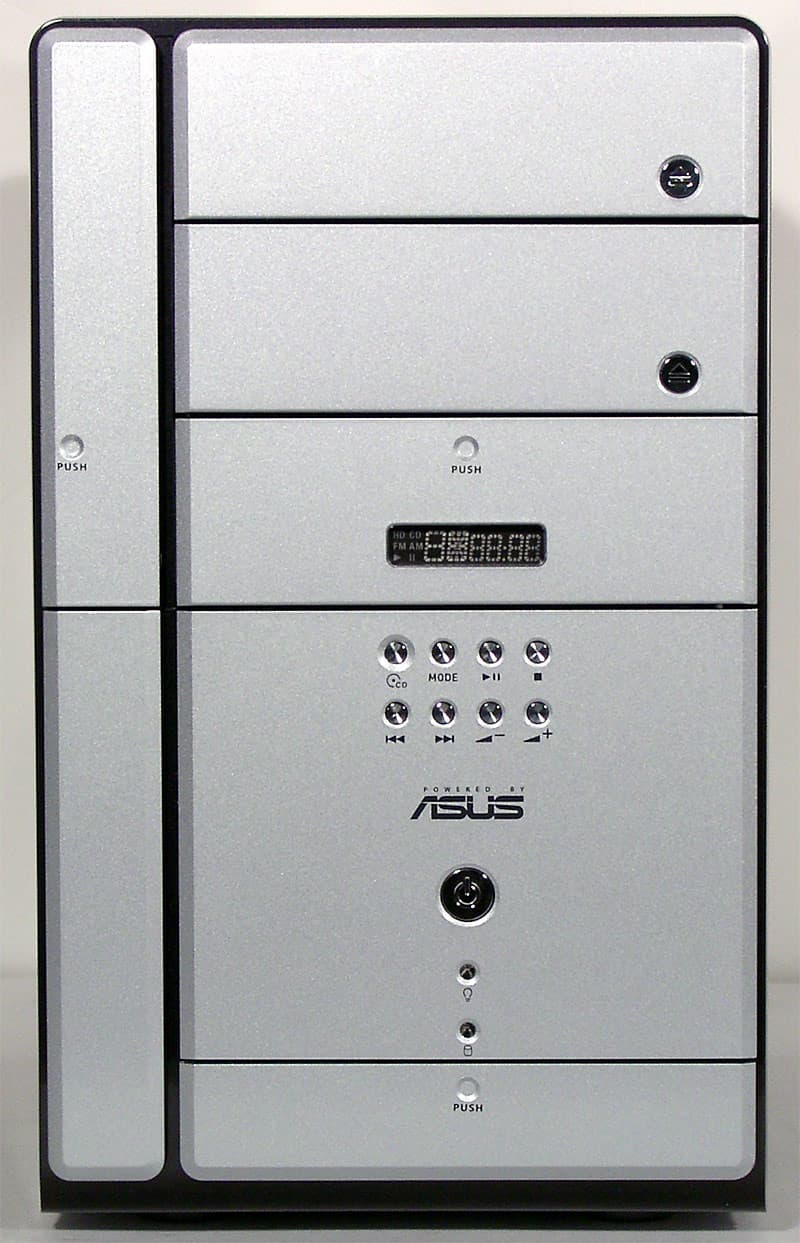

Прежде чем говорить о картоводе, дисплее и кнопках под ним, сначала надо определиться с возможными вариациями семейства Terminator 2. Существует две модели с общим корпусом и набором функций (насколько это возможно): T2-P (материнская плата комплекта основана на чипсете i865G) и T2-R (на чипсете ATI Radeon 9100 IGP). Для каждой из них возможен вариант Standard и Deluxe — последний характеризуется наличием светоиндикаторного дисплея и кнопок управления (режима Audio DJ) на передней панели, а также наличием предустановленных картовода и FM-тюнера. Вроде бы существует еще вариант Commercial Deluxe — в комплекте поставки этой модели присутствует многофункциональная карта расширения, которая для остальных вариантов предлагается к покупке отдельно. В дальнейшем мы поведем речь о бывшей у нас на тестировании модели T2-P Deluxe с упомянутой картой расширения, а вы можете самостоятельно проводить параллели со всеми остальными представителями семейства T2.



Итак, теперь вернемся к доступным органам управления и средствам расширения функциональности на передней панели. В дополнение к постепенно переходящему в разряд раритетов НГМД, T2 [Deluxe] предлагает нам вполне современный картовод, умеющий работать с носителями типов CFI/CFII/MD, MS/Pro, SMC и SD/MMC («7-в-1»). К сожалению, маркировка на чипе контроллера неразборчива, но, судя по всему, картовод использует преимущества подключения по USB 2.0, обеспечивая соответствующую скорость. В нижней части корпуса нашел приют стандартный набор интерфейсных разъемов: выход S/PDIF типа Toslink, 6- и 4-контактный порты FireWire, 2 порта USB, выход на наушники и микрофонный вход. Отметим, что вариант с выведенными разъемами FireWire поставляется в том случае, если вы заказываете карту расширения, которая реализует этот интерфейс — в противном случае соответствующие выходы на передней панели будут закрыты заглушками. Недостаток такой группировки разъемов тоже типичен: S/PDIF-Out, как правило, задействован все время (если вообще используется), что вынудит держать нижнюю крышку откинутой. Завершая разговор про лицевую панель стандартной версии Terminator 2, констатируем отсутствие кнопки перезагрузки (только включения) и наличие двух индикаторов активности (системы и дисков).



Deluxe-версия T2 может работать не только в режиме обычного ПК, но и в режиме музыкального центра (с сильно ограниченной функциональностью) — Audio DJ. Мы подробно разбирали особенности реализации этой технологии в статье про ASUS DiGiMatrix, так что позволим себе не повторяться. Кратко ее суть сводится к возможности без полного включения компьютера и загрузки ОС наслаждаться мультимедийными функциями системы. Однако по сравнению с DiGiMatrix потенциал Audio DJ в T2 сильно ограничен и сводится к проигрыванию музыки с Audio CD/DVD и приему FM-радиостанций (напомним, что FM-тюнер входит в комплект Deluxe-версий). Кроме того, управление с пульта ДУ в данном случае не предусмотрено.

Включение компьютера в этот режим осуществляется нажатием левой верхней кнопки под светоиндикаторным дисплеем, вторая слева кнопка в том же ряду переключает функцию «центра» (Audio CD/FM-радио), остальные выполняют абсолютно тривиальные действия в соответствии со своими пиктограммами. Доступно сохранение (во флэш-память) частот девяти избранных радиостанций и последующее быстрое переключение между ними. Перемотка по треку традиционно отсутствует. Режимы работы индицируются на крохотном светодиодном экранчике: номер трека и время проигрывания, номер радиостанции (из числа сохраненных) и ее частота. Если T2 находится не в режиме Audio DJ, то на дисплее отображается текущее время.

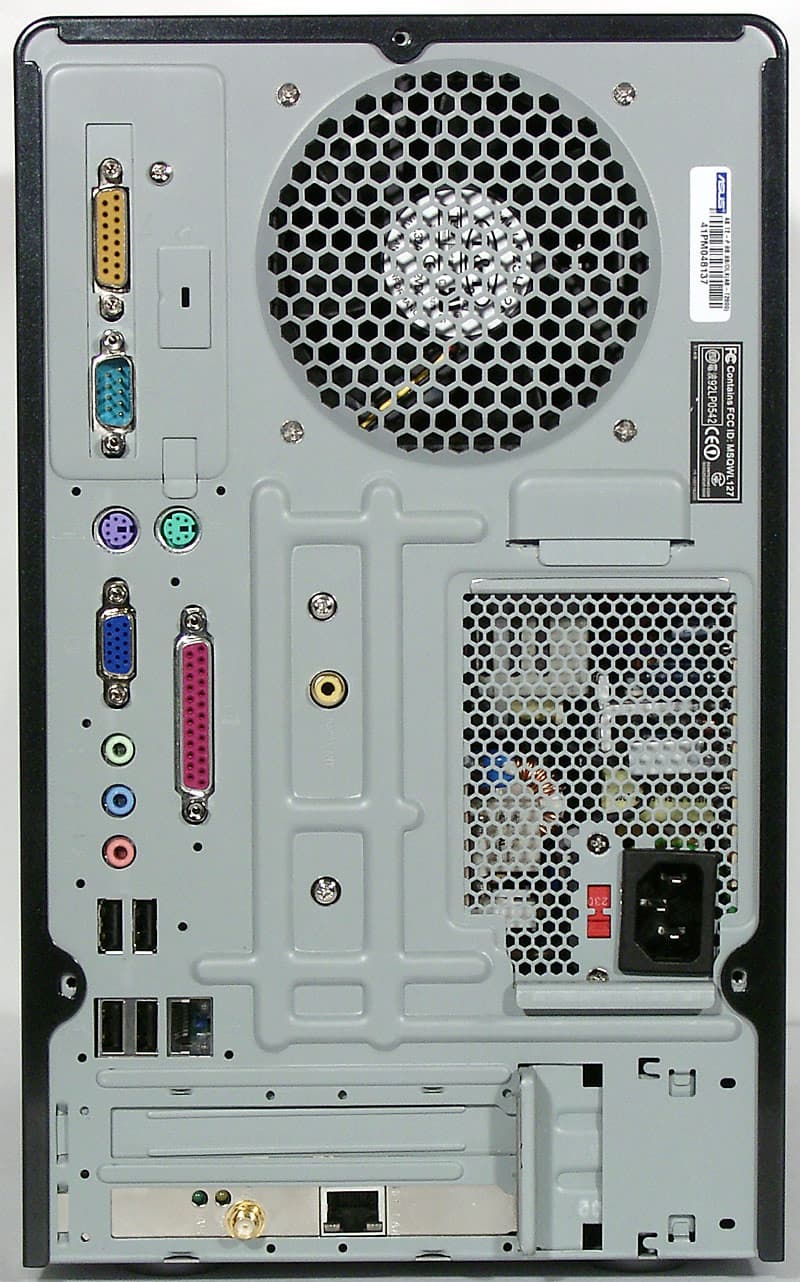

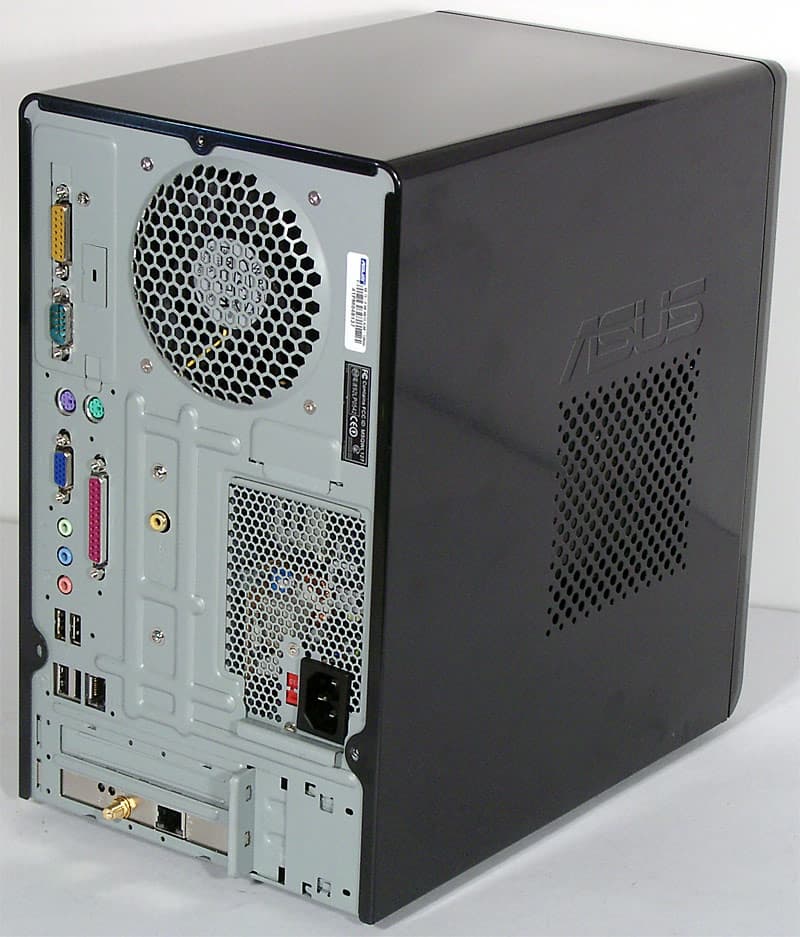

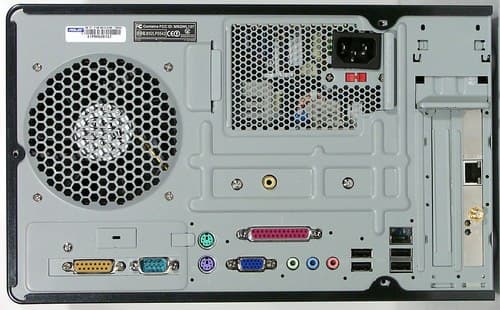

Просторная задняя панель дает достаточно места для размещения значительного количества интерфейсных разъемов, двух планок расширения, двух карт расширения, выхода БП и большого вентилятора. Отметим, что блок питания все же обладает своим вентилятором, но расположение того в глубине корпуса, а не вплотную к решетке задней панели должно благотворно повлиять на производимый им уровень шума. Планки расширения предусмотрены производителем в единственном варианте: в центре задней стенки монтируется FM-тюнер со входом для поставляющейся в комплекте антенны, а в верхней части есть (оставшееся в нашем случае незанятым) место для крепления планки с софт-модемом (и двумя телефонными розетками). Карты расширения, забегая вперед, возможны любые (1 AGP и 1 PCI); механизм их крепления с помощью специальной прижимной планки-костыля не требует винтов, но не слишком удобен.

Наконец, перечислим набор разъемов задней панели, обусловленных собственно материнской платой. 1 Game-порт, 1 COM, 1 LPT и 2 порта PS/2 предоставят все необходимые интерфейсы для тех, кто продолжает пользоваться морально устаревшим оборудованием. Аналоговый выход на монитор и 3 аудиовыхода (которые можно использовать для вывода 6-канального звука) пригодятся тем, для кого не критично качество встроенных аудиовизуальных решений. Типичные сегодняшние 4 порта USB и 100-мегабитная сетевая розетка завершают картину.

Внутреннее устройство и функциональность

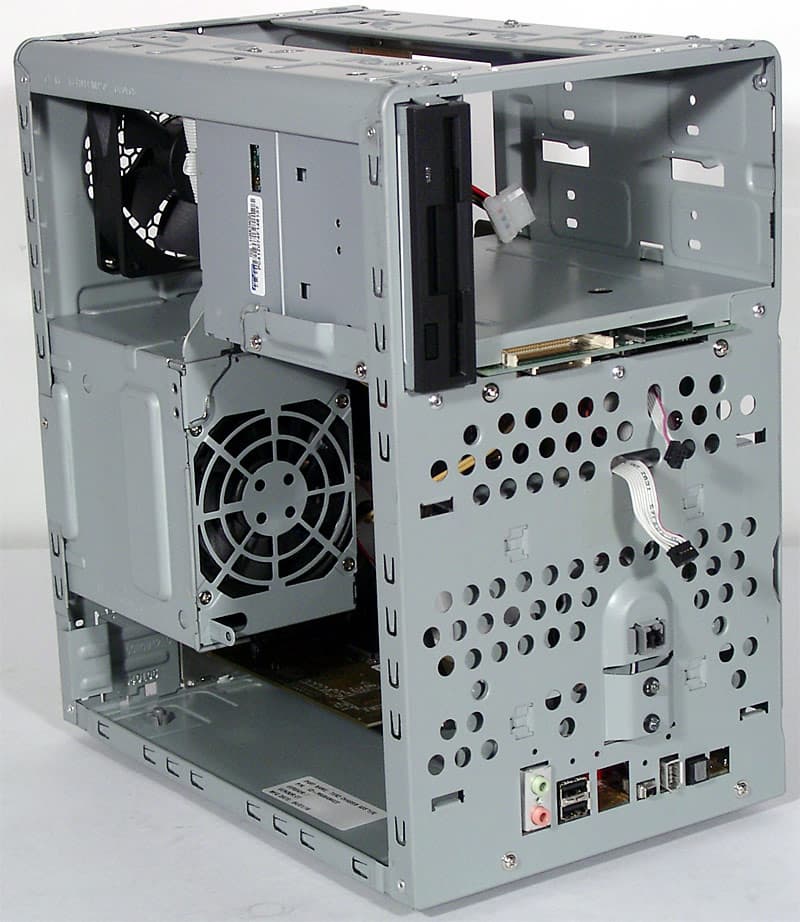

ASUS традиционно не признает винтов-барашков, так что приходится вооружиться отверткой, чтобы снять «П»-образную крышку корпуса. Снимать переднюю панель необязательно, это потребуется только при установке/демонтаже оптических накопителей (панель крепится к корпусу шестью защелками).

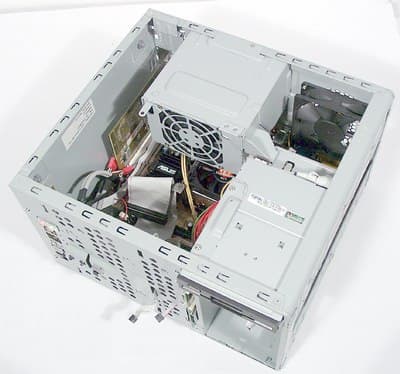

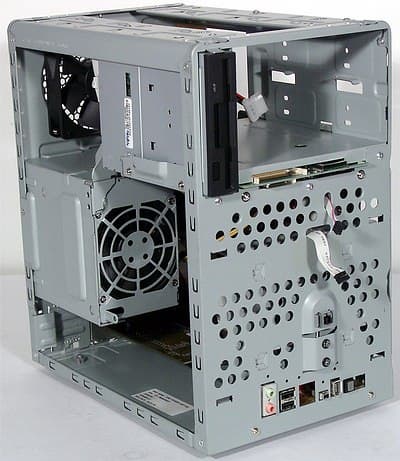

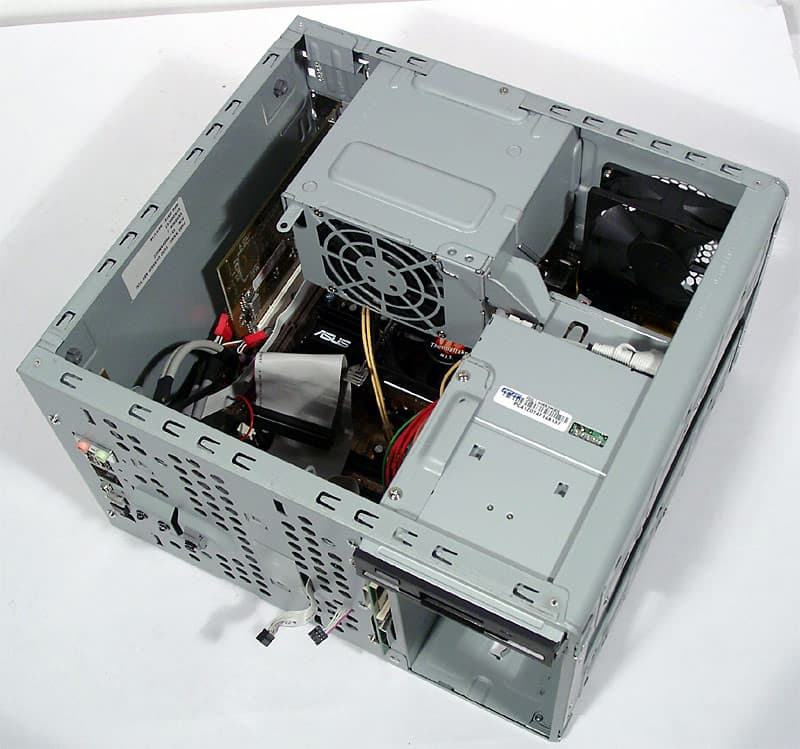

Достаточно просторный по объему корпус внутри производит впечатление плохо спланированного. Не так уж много комплектующих требовательны к охлаждению, но все они размещены крайне неудачно. Прямо над процессорным кулером нависает стенка блока питания, обе карты расширения прижаты к днищу корпуса в худших традициях полноразмерных плат с шестью слотами PCI, винчестер монтируется с обратной стороны передней панели. Впрочем, насколько это скажется на температурном режиме, мы выясним в соответствующем разделе. Зато довольно удобна модернизация системы, так как БП снимать придется только для замены или установки процессора с кулером, причем БП крепится к раме корпуса всего одним винтом и рядом упоров. Разъемы модулей памяти и слоты для карт расширения спокойно доступны в любой момент, и только с винчестером придется повозиться, так как он устанавливается в специальный поддон, который затем монтируется на стенку передней панели в вертикальном положении. Кстати, второй жесткий диск вполне можно разместить в отсеке флоппи-дисковода, если вы справедливо полагаете последний пережитком прошлого.

Положившись на внутренний простор корпуса, в ASUS не стали напрягаться с инженерными решениями и для всех соединений использовали обычные кабели. В итоге их количество откровенно впечатляет; даже в печально известных этим Shuttle XPC шнуров и проводов все-таки было поменьше (но путаницу они, конечно, создавали большую — прокладка соединительных кабелей вдоль стенок в T2 решает проблему).

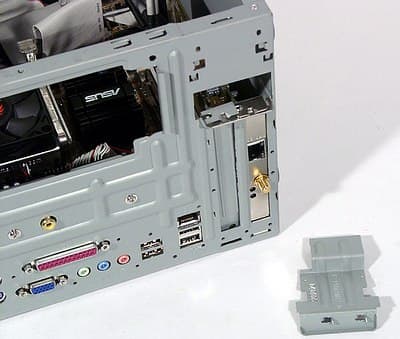

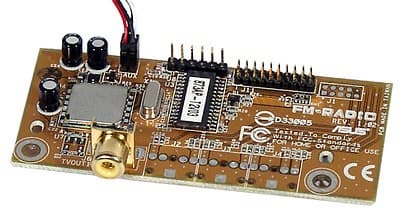

Присутствующая у моделей Deluxe планка с FM-тюнером крепится к задней стенке прямо над поверхностью платы, так что ее тоже придется демонтировать, если вы зачем-то хотите снять материнскую плату. Материнская плата Terminator 2 имеет два слота расширения — AGP и PCI. AGP расположен дальше от края корпуса, так что при желании в него можно установить карту расширения двойной ширины (видеокарту с громоздкой системой охлаждения), однако при этом слот PCI занять уже не удастся. Имеет ли смысл такая жертва? Почти на 100% нет. Оглядев корпус T2-P со всех сторон, вы уже можете прикинуть функциональность этого barebone-комплекта, и надо сказать, что по современным меркам она не слишком впечатляет. Хороший рабочий компьютер, но не мечта. С учетом наличия на рынке достаточного количества видеоускорителей с кулером обычной ширины, возможность задействовать PCI-карту расширения кажется куда более важной.

Более того, претендентов на этот слот достаточно. Звуковая карта, RAID-контроллер (правда, не более чем для двух винчестеров), TV-тюнер, FireWire-контроллер, адаптер беспроводной или проводной связи… да мало ли еще необходимых кому-то функций, которые в «голом» виде Terminator 2 предложить не в состоянии. ASUS пытается частично компенсировать скромность стандартной поставки T2, предлагая фирменную многофункциональную карту расширения. Это своего рода чудо техники имеет распаянные контроллеры FireWire (двухпортовый VIA VT6307) и гигабитной сети (3Com Marvell 940-MV00), а в «дочерний» слот mini-PCI установлена карта беспроводного радиодоступа стандарта IEEE 802.11b (Wi-Fi). Разведенное на платке место под второй слот mini-PCI, а также под контроллер IDE/SATA RAID с соответствующими разъемами дает простор для фантазии о том, какую функциональность ASUS сможет предложить в будущем, если обнаружит спрос (фирменное название карты — «PCI 5-in-1»). Выходы на заднюю панель включают сетевую розетку и разъем для подключения радиоантенны (а также индикаторы активности сетевых адаптеров), к передней панели тянутся кабели до разъемов FireWire.

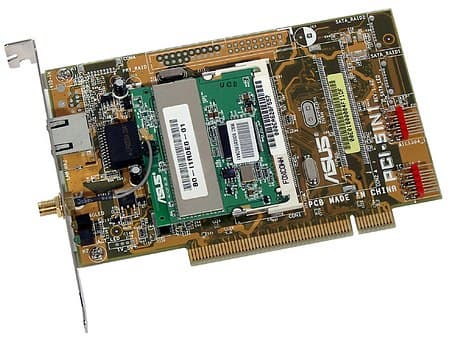

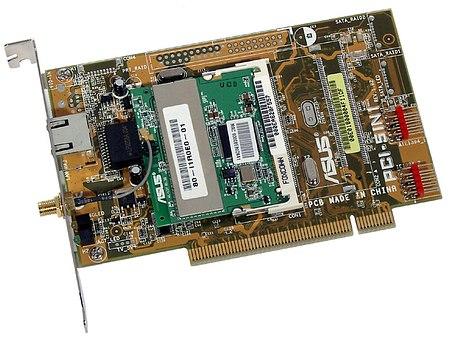

На текущий момент для расширения возможностей T2 поставляется модифицированная под размер и разъем mini-PCI собственная разработка ASUS — WL-127 на чипсете Ralink. Используемый беспроводной адаптер вполне обычный, не поддерживает никакие расширения стандарта (вроде турборежима 22 Мбит/с, как у некоторых моделей D-Link), может работать в режимах Ad-Hoc (прямая связь с другим беспроводным устройством), Infrastructure (подключение к точке доступа) или даже сам выступать в роли точки доступа (до 31 клиента) при использовании ПО из комплекта поставки. В будущем, очевидно, вместо этой модели можно будет заказать беспроводной адаптер стандарта IEEE 802.11b/g.

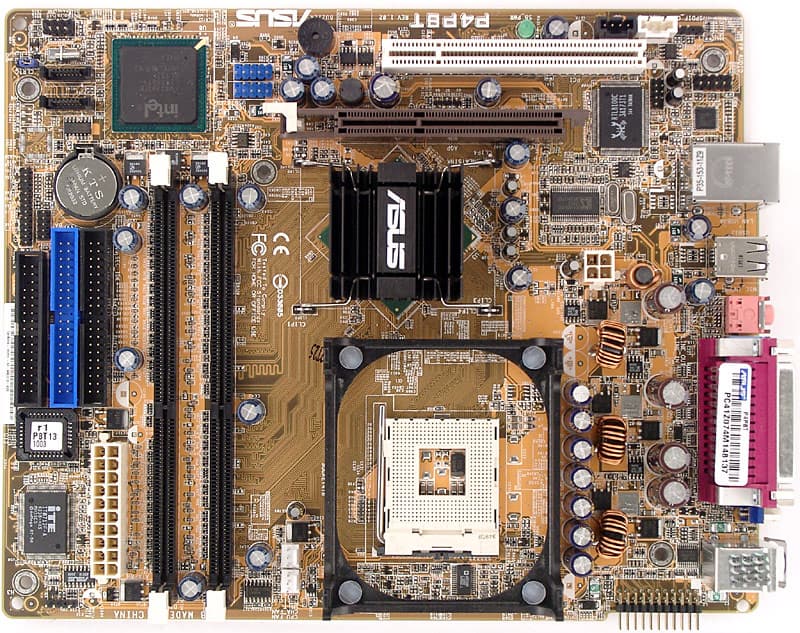

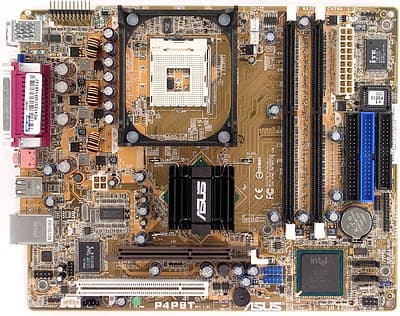

Наконец, нерассмотренной осталась только материнская плата комплекта — ASUS P4P8T на чипсетной связке i865G+ICH5. Как мы уже отметили, Terminator 2 (стандартная модель) никак не производит впечатления навороченного современного продукта, это, скорее, рабочая лошадка. Почему же тогда в нем применяется материнская плата на достаточно дорогом чипсете Intel, а не привычном для ASUS SiS (например, SiS661FX)? Да еще «парная» модель — T2-R — основана на недешевом ATI RS300 (Radeon 9100 IGP). Ориентация на производительность (у SiS до сих пор нет двухканального интегрированного чипсета) или не самую слабую встроенную графику этих продуктов Intel и ATI? Не совсем понятно.

Разводка платы изрядно расстраивает. Точнее, не сама разводка (ее недостатки), а тот факт, что инженеры ASUS просто не захотели напрягаться с индивидуальным подходом к Terminator 2, ограничившись обычной вариацией на тему mATX-модели. В результате расположенный в верхней части платы (в ее рабочем положении) процессорный сокет, над которым возвышается кулер, обязан находиться ниже уровня 5-дюймовых отсеков, иначе в него будут упираться соответствующие накопители. А раз так, то и высота (ширина) P4P8T сильно ограничена, и нет возможности ни отодвинуть подальше друг от друга и ото дна корпуса слоты расширения, ни получить свободное пространство, на котором можно развести какую-то дополнительную логику (тогда не пришлось бы прибегать к помощи карт расширения типа «5(10, 20)-в-1»). Даже единственный COM-порт и Game-порт распаяны не на самой материнской плате, а на маленькой дочерней платке, «надеваемой» на основную сбоку.

Характеристики P4P8T, обусловленные примененным чипсетом, выглядят следующим образом: поддержка процессоров Intel Pentium 4/Celeron с частотой процессорной шины до 800 МГц (и любой тактовой частотой, кроме моделей на ядре Willamette), до 2 ГБ памяти DDR266/333/400 (не более двух модулей, так как на плате всего 2 разъема DIMM) с возможностью организации двухканального режима, интегрированное видеоядро чипсета i865G (Intel Extreme Graphics 2) плюс шина AGP 8x для внешней графики, 2 канала UATA100 для 4 устройств, 2 порта SATA для 2 устройств, 8 портов USB 2.0 (2 из них заняты картоводом в модели Deluxe) и 6-канальный звук (AC'97-кодек Analog Devices AD1888). Кроме того, использование дополнительного контроллера на плате обеспечивает функционирование 10/100 Мбит/с Fast Ethernet (Realtek RTL8100C), а фирменная карта расширения, как мы уже упоминали, добавляет поддержку 2 портов FireWire, гигабитной сети и беспроводной сети Wi-Fi.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.2 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:+0.03, -0.02Отлично
Уровень шума, дБ (А):-82.8Хорошо
Динамический диапазон, дБ (А):82.4Хорошо
Нелин. искажения, %:0.0043Очень хорошо
Интермод. искажения, %:0.026Хорошо
Взаимопроникновение каналов, дБ:-82.2Очень хорошо

Общая оценка: Очень хорошо (подробнее). Глядя на хорошее качество встроенного аудио, понимаешь, что отдельная звуковая карта не является обязательным атрибутом данной системы, а потому, возможно, отсутствие свободных PCI-слотов не столь уж критично.

В BIOS Setup P4P8T нас поджидает сюрприз: возможностей для разгона нет вообще. Нередко производитель разрешает в BIOS хотя бы чисто формально увеличить частоту FSB, пусть без поднятия напряжений и управления делителями частоты периферийных шин — а тут просто пусто. Доступны для изменения только тайминги, частота работы и напряжение памяти. В таком случае вам будет без разницы расположение перемычки для сброса CMOS, которая укрыта за коробом винчестера.

Система охлаждения и температурный режим

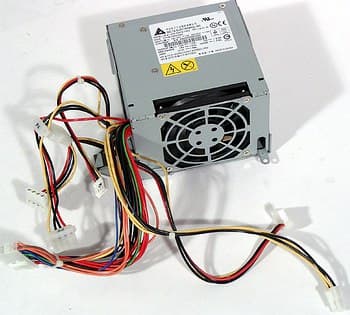

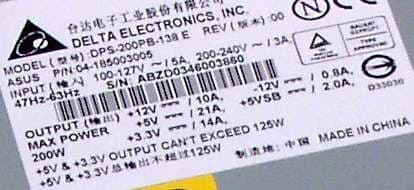

В Terminator 2 применяется БП мощностью в 200 Вт от очень уважаемой компании Delta, что вкупе с качественным трехканальным преобразователем напряжения на плате позволяет ASUS не ограничивать набор поддерживаемых процессоров. Вообще-то, 200 Вт по современным меркам, с учетом возможности использования в T2 двух 5-дюймовых CD/DVD-приводов, двух винчестеров и топового видеоускорителя, — это не так уж много, и мы бы рекомендовали поумерить частоту процессора и уровень тепловыделения видеокарты, если вы собираетесь «подналечь» на дисковые накопители.

Конструкция самого блока питания совершенно стандартная, только 60-миллиметровый вентилятор установлен не на выходе, а на входе воздуха в БП, улучшая внутрикорпусную вентиляцию и не создавая особого шума. Из функциональных особенностей БП отметим всего два разъема питания для жестких дисков (с помощью комплектного разветвителя можно получить три). Дополняет систему охлаждения корпуса большой (и, к сожалению, достаточно шумный) 92-миллиметровый вентилятор T&T (52 CFM, 39 дБА), смонтированный на верхней части задней стенки — он тоже работает на выдув. Напомним, что забор воздуха осуществляется через вентиляционные отверстия на боковых стенках корпуса.

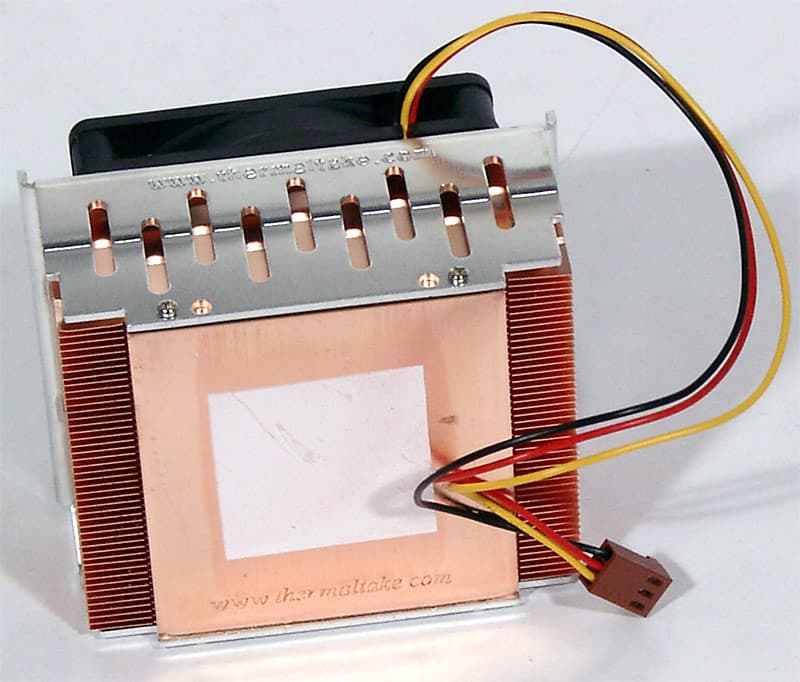

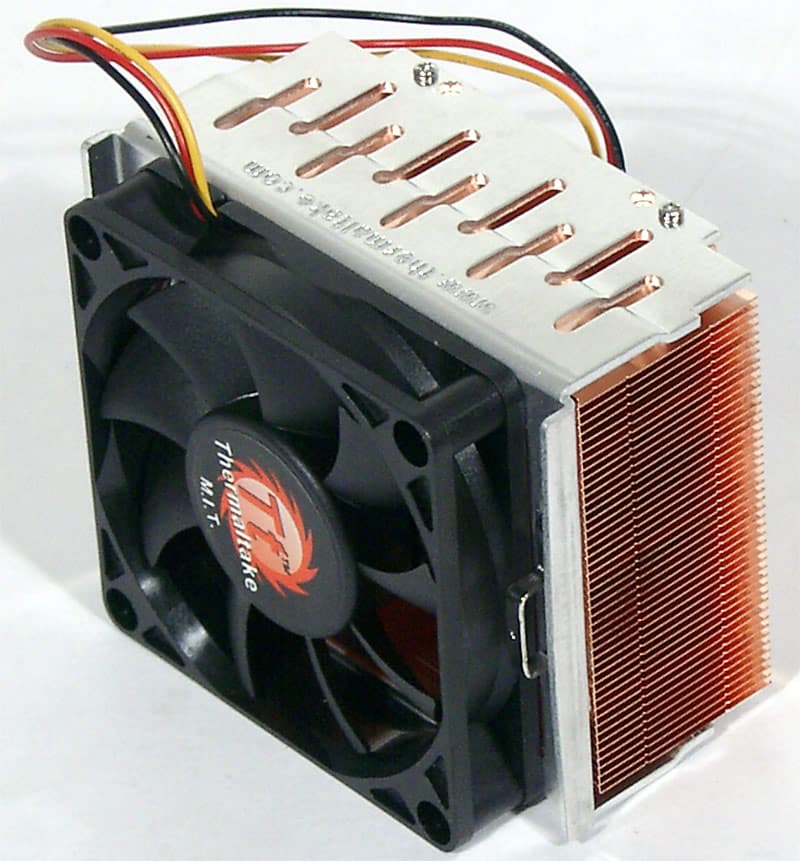

Для охлаждения процессора в T2 используется, к нашему удивлению, кулер Thermaltake (непонятно, то ли модель Spark 5, то ли Spark 6). Удивление вызвано тем, что ASUS недавно анонсировал линейку собственных кулеров, а ранее при необходимости всегда применял продукты своего постоянного партнера AVC. Тем не менее, для моделей Terminator 2 выбрано решение от, во всех смыслах, стороннего производителя. Кулер представляет собой цельномедный радиатор (83x70,6x45 мм) с рядом прямых тонких ребер (способ сопряжения с пластиной основания неизвестен, так как у Spark 5/6 он разный) и 70-миллиметровым вентилятором (заявлена производительность в 33,8 CFM). Подошва радиатора хорошо отполирована, на нее заранее нанесен слой термопасты. Крепление кулера абсолютно стандартное, на рамку вокруг процессорного сокета, так что при желании вы можете купить и использовать любое другое устройство охлаждения.

Это может потребоваться из-за довольно приличного уровня шума, который Thermaltake Spark 5/6 производит даже в режиме с пониженной частотой вращения вентилятора (2500—3350 об/мин в наших экспериментах; максимум — 5500 об/мин при уровне шума в 45 дБА). Хотя над самым сокетом нависает БП, все же кулер с высотой до 65 мм установить можно (а этого достаточно для большинства моделей на рынке). Впрочем, ASUS не рекомендует менять кулер, видимо, из опасений, что пользователи поставят тихую, но малоэффективную модель.

В любом случае крайне рекомендуется к применению встроенная технология ASUS Smart Q-Fan, которая регулирует скорость вращения вентиляторов (процессорного и системного) в зависимости от температуры процессора. BIOS платы P4P8T позволяет гибко варьировать параметры Smart Q-Fan, включая температурные пределы регулируемого отрезка и напряжение питания вентиляторов в нижней точке этого отрезка (в верхней точке оно максимально). При тестировании мы оставили значения по умолчанию (5 В при 30°C, максимум при 70°C), в результате частота вращения системного вентилятора составляла от ~1700 об/мин в простое до ~2150 об/мин под нагрузкой с внешней видеокартой. Надо сказать, что частое изменение скорости вращения вентиляторов действует на нервы сильнее, чем равномерный громкий гул, но альтернативы пока нет — программа SpeedFan управлять этим параметром не может.



Для оценки теплового режима T2 мы приводим температурные показатели нескольких barebone-комплектов, тестировавшихся в тех же условиях. В режиме простоя системе ASUS просто нет равных! Огромное (в сравнении с конкурентами) внутреннее пространство и два больших вентилятора обеспечивают низкую температуру системы, а медный кулер от Thermaltake прекрасно справляется с охлаждением процессора. Вот температура винчестера оказывается высоковата, что свидетельствует о слабой подвижности воздуха в передней части корпуса.



При полной загруженности системы ситуация принципиально не изменяется: температура внутри на добрых 10 градусов ниже, чем у конкурентов, а добротный, хотя и шумный процессорный кулер отрабатывает на отлично. Охлаждение винчестера — по-прежнему не самое сильное место T2, но все же его температура остается в допустимых пределах. В этих условиях мы однозначно рекомендуем задать более жесткий тепловой режим с помощью Q-Fan или аналогичных утилит под Windows, обеспечивая таким образом пониженный уровень шума. Конечно, хотелось бы воспользоваться существующим резервом прочности для разгона, но увы.

Комплектация и краткие характеристики barebone-комплекта

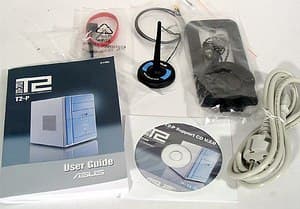

Суммируя уже упомянутые ранее детали: в комплект поставки ASUS T2-P входят предустановленный флоппи-дисковод, кулер на процессор, кабели, руководства и CD. Вариант Deluxe предполагает измененную переднюю панель со светоиндикаторным дисплеем, кнопками управления режима Audio DJ и наличие предустановленного картовода и FM-тюнера. Вариант Commercial Deluxe всего лишь «узаконивает» появление в комплекте предлагаемой отдельно многофункциональной карты расширения. На компакт-диске присутствуют необходимые драйверы и утилиты для мониторинга состояния системы, обновления BIOS, прослушивания радио (очень простенькая программа) и контроля параметров беспроводного сетевого соединения.

В заключение приведем краткие характеристики barebone-комплекта (специфичные для Deluxe-версии детали даны в квадратных скобках, специфичные для версии Commercial Deluxe — в фигурных).

  • Комплектация: корпус, БП, плата (плюс платка расширения с COM- и Game-портами), {многофункциональная PCI-карта расширения и радиоантенна}, [внутренний картовод], [внутренний FM-тюнер и FM-антенна], 3-дюймовый дисковод, процессорный кулер, CD, руководства, 2 предустановленных кабеля ATA66, кабель SATA, разветвитель питания, кабель питания комплекта
  • Дополнительная комплектация (варианты на момент написания статьи): оптический накопитель практически любого типа (CD-ROM/CD-RW/DVD-ROM/DVD-RW), внутренний модем (на отдельной планке расширения), карта расширения с добавлением функциональности гигабитного сетевого адаптера, адаптера беспроводной радиосвязи Wi-Fi-b (плюс антенна) и FireWire
  • Формат корпуса: mini-tower
  • Размеры корпуса (ШxГxВ): 190x300x310 мм
  • Отсеки: 2 внешних 5,25", 1 внешний и 1 внутренний 3,5"
  • БП: Delta DPS-200PB-138 E, 200 Вт (маркировка)
  • Плата, чипсет: ASUS P4P8T, i865G
  • Видео: встроенная графика i865G (Intel Extreme Graphics 2)
  • Аудио: AC'97-кодек Analog Devices AD1888
  • Сеть: 10/100 Мбит/с Fast Ethernet (контроллер Realtek RTL8100C), {10/100/1000 Мбит/с Gigabit Ethernet (контроллер 3Com Marvell 940-MV00), 11 Мбит/с WiFi-b (IEEE 802.11b, чипсет Ralink)}
  • Слоты расширения: 1 AGP и 1 PCI (для полноразмерных карт)
  • Разъемы на передней панели: [картовод 7-в-1], 2 Audio (микрофон/наушники), 2 USB (2.0), {2 FireWire (4- и 6-контактный)}, S/PDIF-Out (оптический),
  • Разъемы на задней панели: 1 COM, 1 Game, 2 PS/2, 1 LPT, 1 VGA, 3 Audio (для вывода 6-канального звука), 4 USB (2.0), 1{2} LAN (Fast{+Gigabit} Ethernet), {вход для радиоантенны}, [вход для FM-антенны]
  • Возможности точной настройки/разгона в BIOS: тайминги, частота работы и напряжение памяти

Исследование производительности

Тестовый стенд:

  • Процессор: Intel Pentium 4 3,2 ГГц, Socket 478
  • Материнские платы:
    • ASUS P4P8T на чипсете i865G в составе ASUS T2-P
    • ABIT IS-50 на чипсете i865G в составе ABIT DigiDice
    • Shuttle FB75 на чипсете i875P в составе Shuttle SB75G2
    • Soltek B8E-F на чипсете i865G в составе Soltek EQ3401A
  • Память: 2x256 МБ PC3200(DDR400) DDR SDRAM DIMM TwinMOS, CL 2
  • Внешняя видеокарта: Manli ATI Radeon 9800 Pro 256 МБ
  • Жесткий диск: Western Digital WD360 (SATA), 10000 об/мин

Программное обеспечение:

  • ОС и драйверы:
    • Windows XP Professional SP1
    • DirectX 9.0b
    • Intel Chipset Software Installation Utility 5.1.1.1002 (для T2-P)
    • Intel Chipset Software Installation Utility 5.0.2.1003 (для остальных комплектов)
    • Intel Extreme Graphics Driver PV14.0
    • AD1888 Driver от 29.08.2003
  • Тестовые приложения:
    • WinRAR 3.2
    • Gray Matter Studios & Nerve Software Return to Castle Wolfenstein v1.1
    • Croteam/GodGames Serious Sam: The Second Encounter v1.07
    • Digital Extremes/Epic Games/Atari Unreal Tournament 2003 v2225

Для оценки производительности ASUS T2-P мы использовали данные по тем же трем barebone-комплектам, что и при изучении температурного режима. Такое сравнение, безусловно, имеет смысл, так как материнские платы всех соревнующихся основаны на чипсетах i865G/i875P. В этом случае нас будут интересовать две вещи: оценка падения производительности в неигровых приложениях от применения встроенного видеоядра и прямое сравнение показателей участников.

Наверное, не стоит напоминать нашим постоянным читателям историю с раскрытием потенциала семейства i865x некоторыми материнскими платами, которые догоняли и обгоняли по производительности модели на i875P. Один из примеров у нас перед глазами: ABIT DigiDice уверенно превосходит не только Soltek EQ3401 на том же чипсете, но и Shuttle SB75G2 на i875P. Казалось бы, от наследницы культовых плат P4P800/P4C800 мы вправе были ожидать как минимум повторения результата модели ABIT, но увы: P4P8T соответствует медленным платам на i865G, совершенно не претендуя на лидерство в своем классе. Таким образом, невозможность разгона и наблюдаемый уровень производительности ставят крест на привлекательности T2-P для тех, кого в первую очередь интересует скорость. Немного утешает лишь мизерное торможение от задействования встроенного видеоядра — чуть более 3%.





По результатам в играх T2-P столь же уверенно занимает последнее место, а на приведенных диаграммах желающие могут самостоятельно разглядеть падение скорости от включения в играх звука (обработка которого, естественно, ложится на процессор) и оценить пригодность интегрированного видео для более или менее современных игр.

Заключение

Вряд ли Terminator 2 станет хитом продаж: в качестве основы для обычного компьютера он дороговат. Для ориентированного на развлечения домашнего ПК у T2-P Standard слишком скромная комплектация и функциональность, а T2-P Commercial Deluxe подводит отсутствие слотов расширения. С другой стороны, если не пытаться подсчитать «адекватную стоимость», закладывая в нее корпус с БП за 30 долларов, то цена T2-P Standard вполне может устроить всех, перед кем не стоит задача максимально сэкономить в момент первой покупки. В таком случае эта модель прекрасно послужит в качестве основы для парка рабочих машин или публичных компьютеров (в библиотеках и т. п.). Привередливые домашние пользователи могут выбрать вариант поставки Deluxe и «забивать» слоты расширения в соответствии со своими потребностями. Ну а если вас устраивает функциональность предлагаемой ASUS карты расширения, то имеет смысл приобрести ее за довольно разумные деньги. Кстати, на момент прочтения вами этой статьи средняя цена (количество предложений) ASUS T2-P Standard и Deluxe (вперемешку, так как на основании информации из прайс-листов их разделить невозможно) в московской рознице составляет: Н/Д(0). Цена полного комплекта (Commercial Deluxe) с теми же оговорками и уточнениями составляет: Н/Д(0).

Стильно выглядящий корпус с отличным температурным режимом, максимальными (среди SFF-систем) возможностями расширения функциональности и доступом к мультимедийным функциям без включения ПК — за все это модель ASUS T2-P Deluxe заслуживает награды нашего сайта «Original Design».

Original Design - награда за уникальный дизайн модели

В заключение приведем краткий список самых характерных плюсов и минусов рассмотренного barebone-комплекта.

Плюсы:

  • Стильный дизайн, с сохранением внешнего вида лицевой панели даже после установки накопителей
  • Возможность установки двух 5,25" накопителей
  • Светоиндикаторный экран на передней панели устройства (в модели Deluxe)
  • Режим Audio DJ (доступ к мультимедийным функциям без загрузки ОС, только в модели Deluxe)
  • Наличие оптического выхода S/PDIF
  • Поддержка USB 2.0
  • Поддержка SATA
  • Поддержка FireWire (в модели Commercial Deluxe)
  • Поддержка Gigabit LAN (в модели Commercial Deluxe)
  • Поддержка Wi-Fi LAN с возможностью организации точки доступа (в модели Commercial Deluxe)
  • Наличие FM-тюнера (в модели Deluxe)
  • Наличие картовода 7-в-1 для флэш-карт (в модели Deluxe)
  • Наличие флоппи-дисковода
  • Хороший процессорный кулер в комплекте
  • Достаточно мощный, тихий и очень качественный БП
  • Модель готова к использованию самых современных процессоров (включая Pentium 4 «Prescott»)
  • Приемлемый уровень шума системы при включении Q-Fan
  • Возможность установки высокопрофильных плат AGP и PCI (PCI — кроме модели Commercial Deluxe)
  • Низкая стоимость barebone-системы по сравнению с конкурентами

Минусы:

  • Размер и вес, которые заметно отличают этот комплект от «классических» моделей Shuttle XPC
  • Не очень удобная сборка/разборка
  • Отсутствие свободных слотов расширения PCI у модели Commercial Deluxe
  • Невысокий уровень функциональности стандартного варианта поставки системы
  • Довольно низкий уровень производительности среди «одноклассников»
  • (?) Полное отсутствие средств для разгона

Модель T2-P Deluxe на сайте производителя (русское зеркало)

Barebone-комплект ASUS T2-P предоставлен компанией Пирит




24 июня 2004 Г.
