Компания ASUS, пожалуй, единственная на рынке может позволить себе иметь несколько элитных серий системных плат. Разумеется, одна из них — «геймерская», с максимальными возможностями для построения игровых конфигураций. А вторая, о которой пойдет сегодня речь, называется TUF (что произносится аналогично слову tough — крепкий, выносливый) и формально позиционируется как «супернадежная». Что в переводе на язык технической спецификации означает использование наиболее качественных элементов в цепях питания, системе распределения тепла для обеспечения работоспособности при кратковременном перегреве и прочее.
По оснащению, плата, конечно же, тоже находится в лидерах, имеет все необходимое для разгона и других экспериментов с получением максимума возможного от используемого «железа». Однако по количеству лампочек и кнопочек она уступает «геймерским» моделям. Вероятно, не столько потому, что их сложно было уместить в бюджет, сколько для логического разделения и дабы подчеркнуть «серьезность» линейки плат TUF.
Особенности платы
Но серьезность серьезностью, а если говорить объективно, платы такого уровня все равно в массе своей приобретаются людьми, увлеченными компьютерными играми. В частности, мультимониторными конфигурациями, которые на сегодняшний день удобнее и логичнее всего собирать на видеокартах Radeon с поддержкой Eyefinity, объединенных в CrossFire — поскольку вывод изображения в сверхшироком разрешении и с достаточной частотой кадров сложно осуществить силами одного графического процессора. В то же время именно такая задача очень хорошо распараллеливается.
Соответственно, плата имеет необходимое количество слотов PCI Express x16, и линий, подводимых к этим слотам, должно хватить для раскрытия способностей мультимониторных конфигураций по максимуму. Формула распределения линий такова: при установке двух видеокарт в первый и второй слот обе карты получают в свое распоряжение по 16 линий PCI Express 2.0, а при установке трех карт линии распределяются как «x16+x16+x8». Наконец, 4-й порт постоянно подключен к 4 линиям PCI-E.

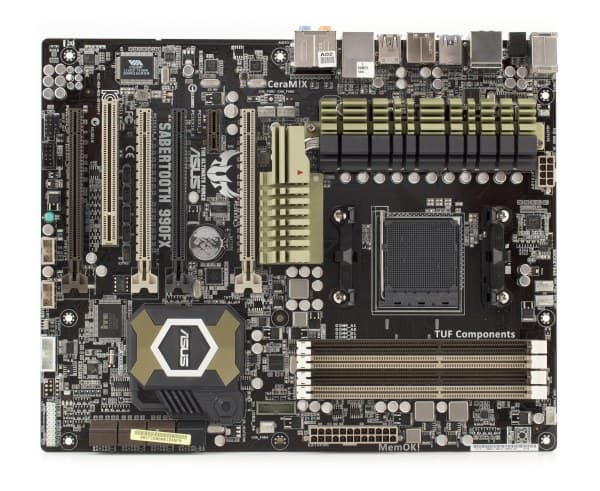

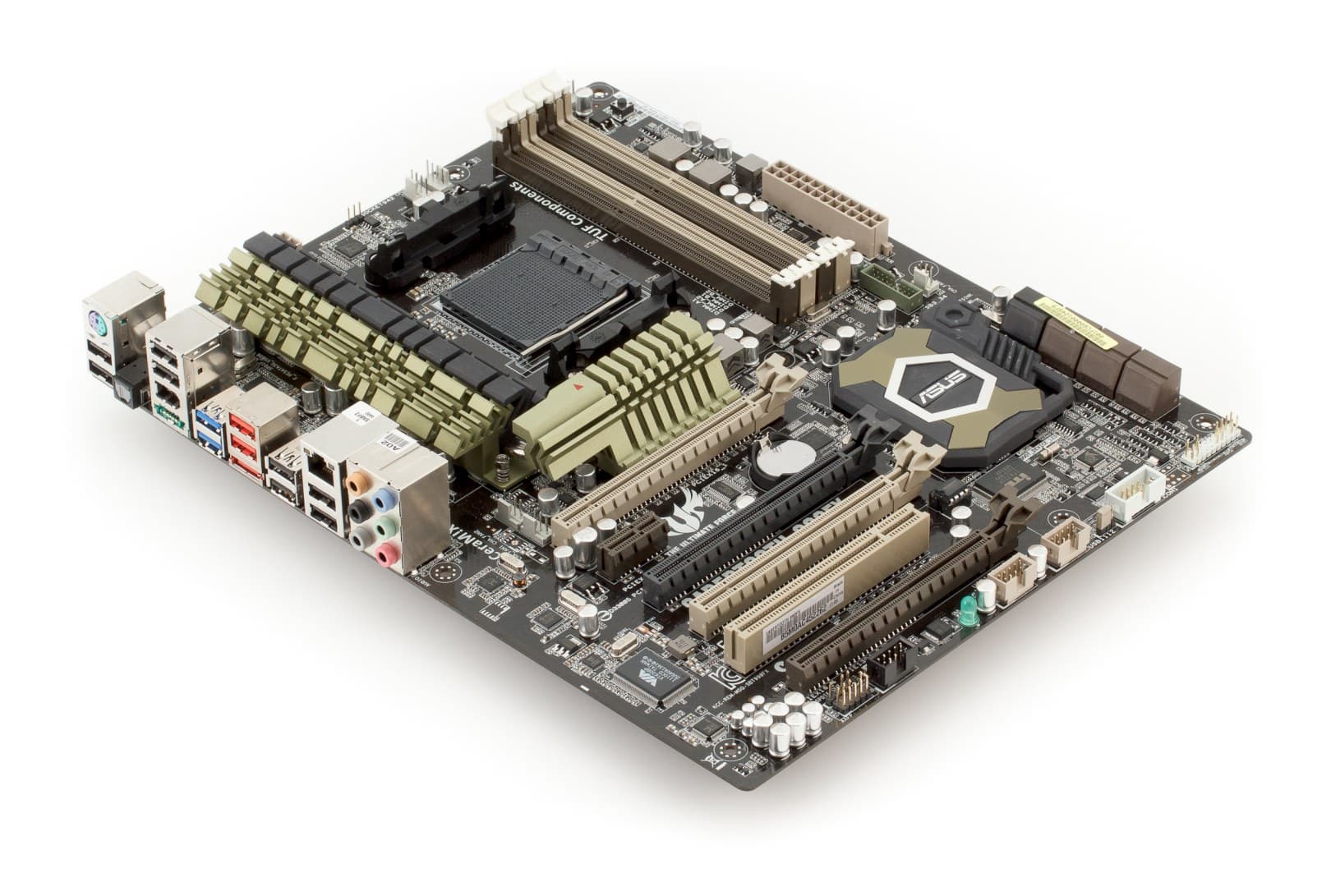

Плата насыщена дополнительными контроллерами, но вписывается в габариты стандартного ATX-формата (305×245 мм), поэтому может быть установлена в любой стандартный корпус. А если учесть, что SATA-порты с угловыми колодками слегка отодвинуты от края платы, то — и в довольно тесный корпус установить ее будет реально.

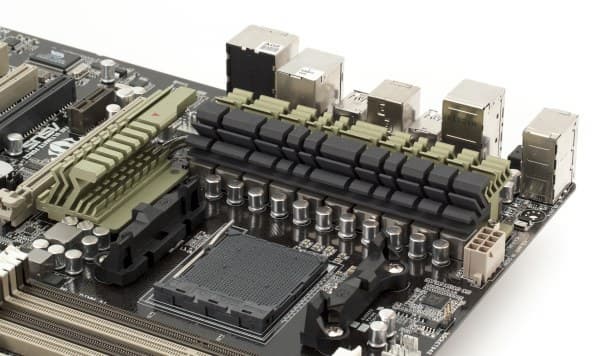

Система охлаждения пассивная, однако здесь мы уже не видим никаких лишних украшений, вроде фирменных табличек, преграждающих путь воздуху. А сама система является как раз-таки «узловым» предметом рекламы «супернадежности» благодаря керамическому покрытию, которое увеличивает площадь поверхности теплоотвода на 50%. По крайней мере, так заявлено в описании самой технологии CeraMIX. Также плата имеет дополнительные датчики для более точной регистрации «системной» температуры.

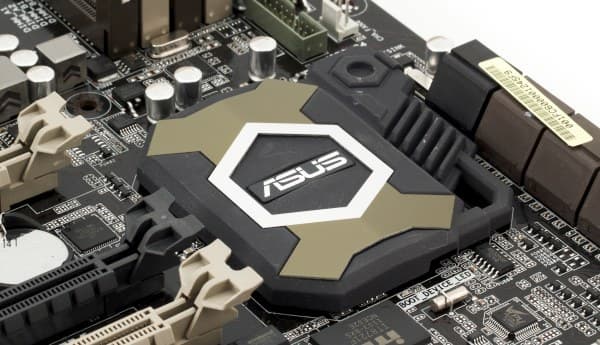

Южному мосту также достался радиатор с прогрессивным покрытием и своеобразной формой. Думаю, перегрев южного моста не станет проблемой для пользователей этой платы, в наших тестах этот компонент нагревался незначительно.

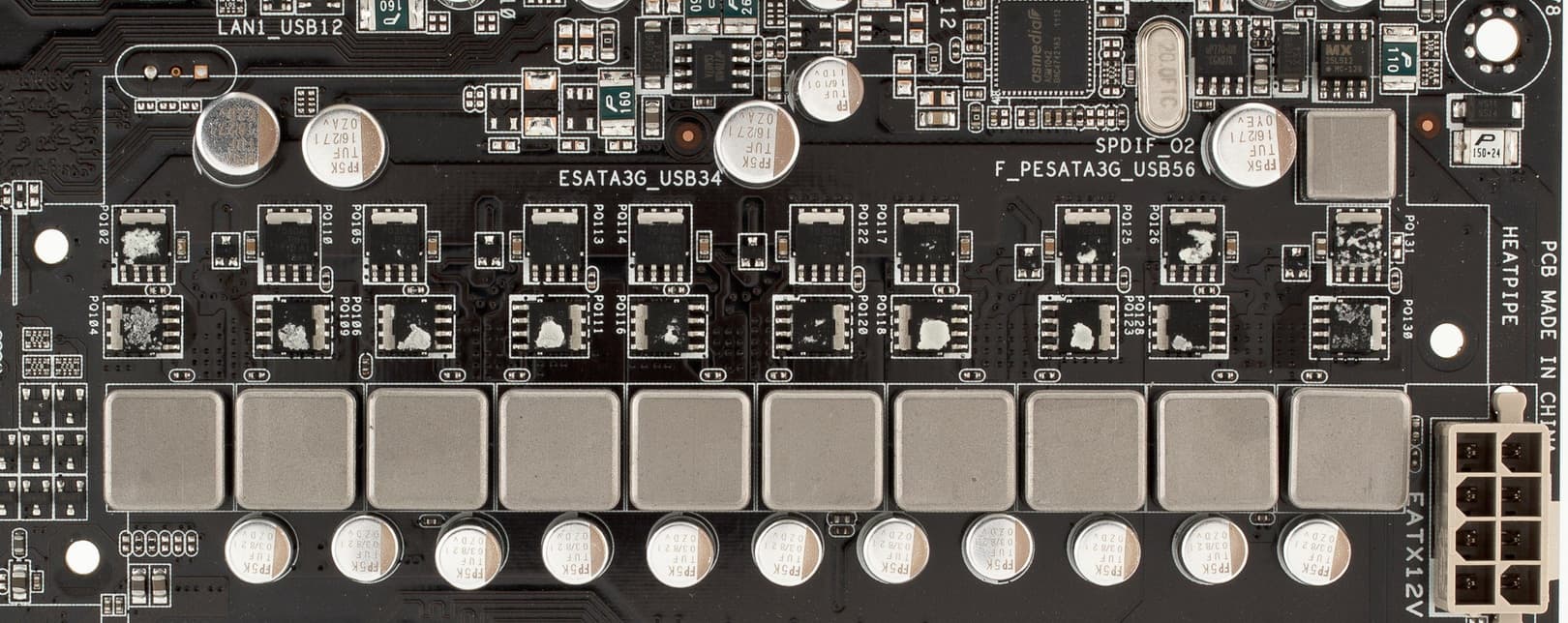

Стабилизатор напряжения питания 10-канальный, на каждый канал установлены по 2 высокоэффективных полевых транзистора с Low RDS(on). В схеме стабилизатора использовано 11 конденсаторов по 820 мкФ и 3 по 270 мкФ, причем, как заявляется, не просто из качественных серий и японского производства, с заявленным сроком службы до 500 000 часов при температуре 65 °C, но и дополнительно отобранные и сертифицированные по «военным стандартам». Использованы катушки с композитными сердечниками. Управляет схемой питания уже знакомая нам цифровая система Digi+ VRM, которая оставляет большой простор для настройки параметров питания для энтузиастов-оверклокеров. Возможна установка любых современных процессоров под AM3+ и AM3 с TDP до 140 Вт.
Еще одна особенность этой платы, которую можно найти и в моделях ASUS подешевле, это наличие защиты от электростатики. Имеется в виду защита в первую очередь портов задней панели при подключении USB-накопителей, когда пользователь может «пересадить» заряд с одежды на нежные электронные компоненты.

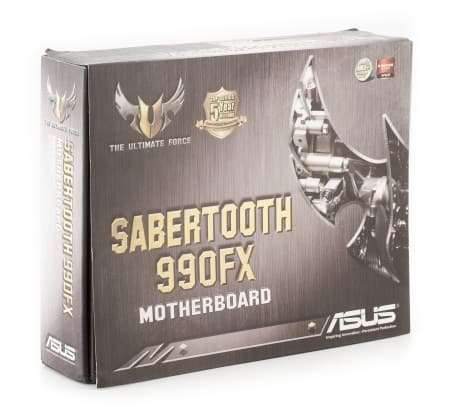

Плата упакована в коробку с открывающейся страницей-обложкой, но довольно компактную по меркам плат такого класса.

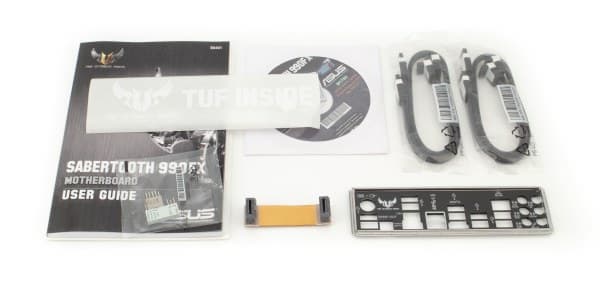

Комплект также нельзя назвать избыточным, то есть неожиданных дополнений не содержит. Имеется 4 кабеля SATA 3.0 с металлическими защелками, набор Q-Connectors для объединения проводов от передней панели для удобства подключения к плате и фирменная заглушка на заднюю панель.
Функциональность

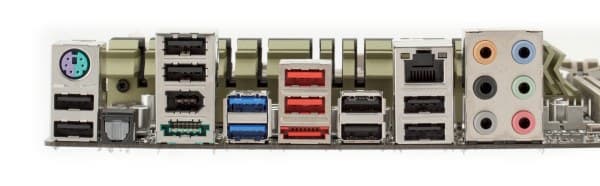

Плата основана на чипсете AMD 990FX, который с точки зрения периферийной функциональности является полным аналогом AMD 890FX (о возможностях этого чипсета вы можете узнать из обзорной статьи по ссылке). Поддерживаются все процессоры, выпущенные для разъема Socket AM3 и для AM3+, в качестве оперативной памяти может быть установлено до 32 ГБ DDR3-1066/1333/1600/1866. Для подключения накопителей установлено 6 внутренних «чипсетных» портов SATA 3.0 (диски, подключенные к ним, могут объединяться в режимах RAID 0, 1, 0+1 и 5), еще 2 внутренних порта SATA 2.0 поддерживаются дополнительным контроллером, и, наконец, также за счет внешнего контроллера реализован eSATA и комбинированные порты eSATA/USB на задней панели.
Функциональность чипсета дополняют следующие контроллеры:
- интегрированный звук (10-канальный HDA-кодек Realtek ALC892), оптический S/PDIF-Out выведен на заднюю панель;
- сетевой контроллер (Realtek 8111E, интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
- SATA 2.0 (2×JMicron JMB362, интерфейс PCIEx1), с поддержкой суммарно 4 портов SATA 2.0, два из которых выведены на заднюю панель в виде eSATA и eSATA/USB;
- FireWire (VIA 6308P, интерфейс PCI), с поддержкой двух портов FireWire 400, один из которых выведен на заднюю панель, а второй может быть выведен пользователем самостоятельно — к примеру, на переднюю панель корпуса;
- USB 3.0 (2×ASMedia ASM1042, интерфейс PCIEx1), с поддержкой 4 портов USB 3.0, из которых 2 выведены на заднюю панель;
- cистемный мониторинг (ITE IT8721F), в BIOS предусмотрено автоматическое управление процессорным и системным вентиляторами, для которых пользователь может выбрать автоматические режимы (Silent, Standard или Turbo) или вручную задать максимальную и минимальную частоту вращения и соответствующие им температурные пороги. Регулировка поддерживается для вентиляторов как с 4-, так и с 3-контактными коннекторами. Полноценно (с аналогичными возможностями по настройке) реализовано и управление частотой вращения системного вентилятора. Вернее — всех имеющихся системных вентиляторов, поскольку действие этой настройки распространяется сразу на все 4 дополнительных разъема. Это не очень удобно; иногда лучше, чтобы каждый вентилятор можно было отрегулировать индивидуально.
Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.3 и звуковой карты ESI Juli@:
| Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ | +0,00, −0,02 | Отлично |
| Уровень шума, дБ (А) | −85,3 | Хорошо |
| Динамический диапазон, дБ (А) | 85,3 | Хорошо |
| Гармонические искажения, % | 0,0033 | Очень хорошо |
| Гармонические искажения + шум, дБ (А) | −75,1 | Средне |
| Интермодуляционные искажения + шум, % | 0,021 | Хорошо |
| Взаимопроникновение каналов, дБ | −85,4 | Отлично |
| Интермодуляции на 10 кГц, % | 0,021 | Хорошо |
Общая оценка: Хорошо (подробнее).
Очевидно, что задача выжать максимум из используемого аудиокодека перед разработчиками не стояла. На слух, конечно, разницу отметить сложно, но согласно замерам в объективных тестах мы видим не самые выдающиеся значения.
Разгон
Описание методики тестирования производительности, разгона и конфигурацию тестового стенда для платформы Socket AM3 можно посмотреть на этой странице.
| Настройки для разгона в BIOS | Наличие | Примечание (диапазон регулировки) |
|---|---|---|
| Тайминги памяти | + | |
| Частота памяти | + | DDR3-800—DDR3-1600 |
| Частота (множитель) шины HT | + | |
| Опорная частота ЦП | + | 100—600 МГц |
| Коэффициент умножения ЦП | + | два параметра: для ядер и CPU NB |
| Возможность разблокировки ядер у соответствующих процессоров | + | через BIOS |
| Напряжение процессора | + | 0,68—2,08 В (CPU) 0,50—1,90 В (CPU NB) 2,2—2,8 В (CPU VDDA) |
| Напряжение памяти | + | 1,2—2,5 В |
| Напряжение чипсета | + | 0,80—1,51 В (для северного моста) 1,11—1,80 В (для южного моста) 0,80—1,51 В (для шины HT) |
(*) Диапазоны регулировки коэффициента умножения и напряжения процессора, а также шины HT в BIOS зависят от установленного процессора и приведены для используемого в наших тестах Phenom II X4 810. Использовалась версия BIOS 0810.
Программа настройки BIOS имеет графическую оболочку, функциональность которой в плане разгонных настроек традиционно избыточна у плат такого уровня даже по меркам очень требовательных пользователей. Однако у самой ASUS есть платы и побогаче — например, с бо́льшим количеством параметров настройки контроллера памяти, в первую очередь, у моделей из серии Republic of Gamers.
Есть возможность сохранения до 8 профилей памяти в CMOS и неограниченного количества на внешних носителях (жесткий диск или флэш-память).
| Phenom II X4 975 Black Edition (3,6 ГГц) | Phenom II X4 810 (2,6 ГГц) | |
| Тактовая частота ЦП, МГц | 4100 | 3815 |
| Опорная частота (множитель), МГц | 200 (×20,5) | 290 (×13) |
| Напряжение питания ядра/CPU NB (по данным системного мониторинга BIOS), В | 1,48/1,42 | 1,48/1,40 |
| Частота (множитель) CPU NB, МГц | 2600 (×13) | 2320 (×8) |
| Частота (множитель) шины HT, МГц | 2000 (×10) | 2030 (×7) |
| Частота памяти, МГц | DDR3-1333 | DDR3-1160 |
| Примечание | разгон с увеличением множителей (ядра и CPU NB) | разгон с увеличением опорной частоты, снижены множители CPU NB и шины HT |
В скором времени мы перейдем на тестирование плат под Socket AM3+ с процессорами Bulldozer. А пока можно лишь отметить, что при разгоне процессоров под Socket AM3 плата показала себя надежным «бойцом», хотя рекордов и не побила. Результат в разгоне за счет опорной частоты близок к максимальному.
Производительность и экономичность
Для сравнения взяты результаты предыдущей модели ASUS Crosshair V Formula на чипсете 990FX.
| дискретная графика (Radeon HD4850) | ASUS Crosshair V Formula | ASUS Sabertooth 990FX |
| Архивирование в 7-Zip, мин:сек | 2:16 | 2:21 |
| Архивирование в WinRAR, мин:сек | 1:12 | 1:16 |
| HDPlay (DXVA Off/On), CPU load | 26%/3% | 26%/3% |
| FarCry 2 (Very High@1680×1050), fps | 62 | 61 |
| World in Conflict (Very High@1680×1050), fps | 30 | 30 |
Надо признать, что «игровая» модель все же пошустрее «серьезной», а надеяться на отладку BIOS в данном случае не стоит. Вернее, отладка такая несомненно будет иметь место, но ориентирована она, скорее всего, будет уже на получение максимальных результатов в сочетании с процессорами архитектуры Bulldozer.
Потребляемая мощность
Мощность измеряется встроенным в блок питания ваттметром, приводится показатель для системы в целом.
| Phenom II X4 810 + Radeon HD4850 | ASUS Crosshair V Formula | ASUS Sabertooth 990FX |
| Редактирование текста, Вт (Cool’n’Quiet On) | 72 | 74 |
| Редактирование текста, Вт (Cool’n’Quiet Off) | 84 | 86 |
| Игра FarCry 2, Вт | 140—190 | 151—183 |
А в этой категории тестов можно признать равенство.
Выводы
Плату такого уровня и позиционирования сложно объективно оценивать. С одной стороны, конечно, техническое исполнение на высоте. Радиаторы с керамическим покрытием не только выглядят интересно, но и действительно «работают» как заявлено. Оснащение и комплектация также объективно не заставляют пожелать чего-то еще, если речь идет о серьезной работе, включая и «серьезное» увлечение компьютерными играми. С другой стороны, и остальные элитные модели, в том числе и у ASUS, располагают качественной элементной базой, но при этом завлекают покупателя еще какими-нибудь бонусами или, на крайний случай, феерической подсветкой. В данном случае ничего этого нет. Как говорится, решайте сами.
Средняя текущая цена (количество предложений) этой модели в московской рознице: $182(на 11.01.16)
