Плата, несомненно, не будет пользоваться особой популярностью у покупателей: ее дороговизна (из-за ненужного большинству лампового усилителя) сводит на нет ее плюсы. Но запомнят плату все, читавшие спецификацию модели или видевшие хоть одну фотографию — собственно, именно на это и делается расчет при выпуске подобных рекламных продуктов.
Комплект поставки включает:
- Упаковку: коробка, выполненная в темных тонах, с концептуальным изображением и дополнительным отделением, содержащим собственно вакуумную лампу;
- Документацию: руководство пользователя материнской платы, описание функции Tube, плакат с кратким описанием основных моментов установки и настройки платы — все на английском языке;
- Кабели: один ATA66/100/133, один ATA33 и шлейф для подключения дисковода;
- Планку на заднюю панель компьютера с аудиоразъемами;
- Двойной триод SOVTEK 6922;
- Заглушку на заднюю панель платы;
- 2 компакт-диска с программным обеспечением, включающим:
- необходимые для работы платы драйверы;
- руководства пользователя некоторых моделей материнских плат компании в формате PDF;
- DirectX 8.1;
- Adobe Acrobat Reader 5.05;
- DocuCom Reader (для чтения файлов формата PDF);
- программы для системного мониторинга;
- AOConfig;
- E-Color;
- Norton CrashGuard 1.0 (раритет, 95-й год!);
- Norton Antivirus 98 (аналогично, 98-й год);
- Norton Antivirus 2002.

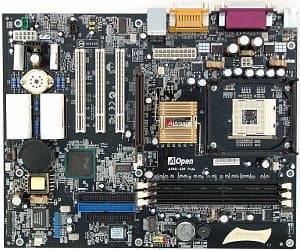

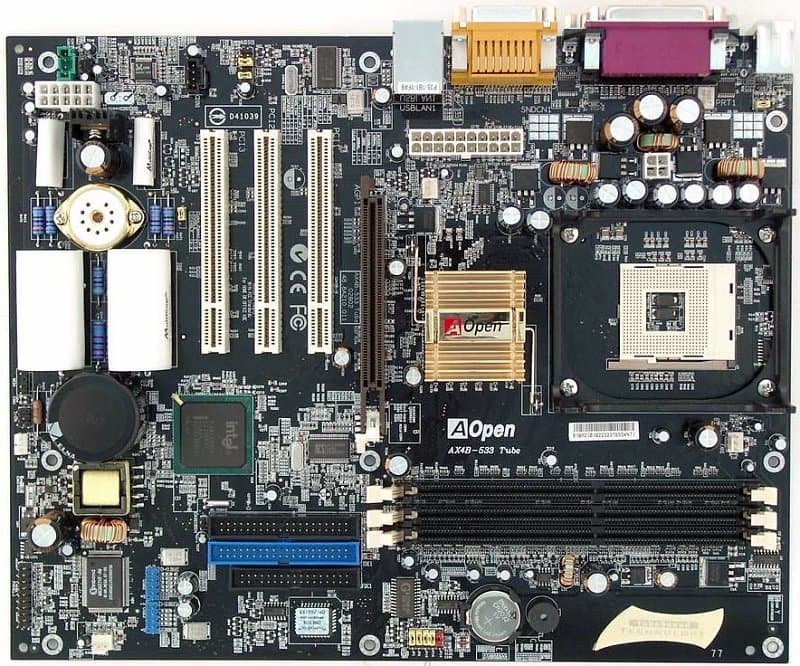

Разводка платы необычна, и виной тому, естественно, наличие лампового усилителя — достаточно сказать, что на полноразмерную ATX-плату влезло всего 3 слота PCI. В результате разъемы аудиовходов, IDE, FDD и питания расположены не совсем удобно, а при вставленной видеокарте затрудняется работа с модулями памяти. Доступ к перемычкам не затруднен даже при установке платы в корпус, их краткое описание приведено на текстолите платы.
В трехканальном импульсном стабилизаторе напряжения питания процессора применены 8 конденсаторов по 3300 мкФ и 3 по 2200 мкФ.
На плату интегрированы следующие контроллеры:
- звуковой, реализованный на базе возможностей чипсета и AC'97-кодека Avance Logic ALC650, с разъемом для подключения фронтальных аудиовходов/выходов и возможностью подключения аудиосистем 5.1;
- сетевой, реализованный на базе возможностей чипсета, с поддержкой 10Base-T/100Base-TX.
На плате применены фирменные технологии компании: AOpen Vivid BIOS (заставка при загрузке системы), AOpen Dr. Voice II (голосовое оповещение о возникновении проблем при запуске системы) и AOpen EzRestore (резервное сохранение данных на жестком диске).

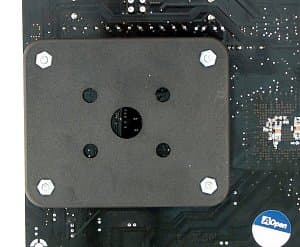

Для защиты от перегибов текстолита при установке массивных процессорных кулеров на оборотной стороне платы смонтирована специальная металлическая пластина.
Наличие напряжения +5 В в режиме StandBy индицируется красным светодиодом на плате.
На плате нет разведенных, но нераспаянных элементов.
На плате используются возможности системного мониторинга микросхемы Winbond WT83627HF-AW. Контролируются:
- напряжения процессора, +3,3, ±5 и ±12 В, VBAT, +5 В Standby;
- частота вращения 3 вентиляторов;
- температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).
На плате имеется 3 разъема для регулируемого подключения вентиляторов.

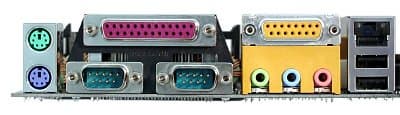

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 3 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х245 мм.
Настройка платы осуществляется:
| С помощью перемычек и переключателей | Перемычка для очистки CMOS | ||
| Перемычка для включения возможности запуска системы с клавиатуры PS/2 | |||
| Перемычка для подачи/отключения напряжения на ламповый усилитель | |||
| Набор перемычек для выбора языка функции Dr. Voice II | английский/ китайский/ японский/ немецкий | ||
| Из BIOS, основанного на версии AwardBIOS 6.00PG от Phoenix | Настройки таймингов памяти | + | CAS Latency, Active to Precharge Delay, RAS to CAS Delay, RAS Precharge |
| Выбор частоты работы памяти | + | Auto, DDR200, DDR266 | |
| Настройка работы шины AGP | - | ||
| Настройка работы шины PCI | - | ||
| Возможность изменения делителя частоты для шин AGP и PCI | - | ||
| Ручное распределение прерываний по слотам | - | ||
| Изменение частоты FSB | + | 100 — 248 МГц с шагом 1 МГц | |
| Изменение коэффициента умножения процессора | + | x8 — x50 | |
| Изменение напряжения ядра процессора | + | 1,1 — 1,85 В с шагом 0,025 В | |
| Изменение напряжения памяти | - | ||
| Изменение напряжения чипсета | - | ||
| Изменение напряжения шины AGP | - | ||
Использовалась версия BIOS R1.02, как последняя из доступных на время проведения тестирования.
Для подобного продукта важна не скорость, не богатый выбор настроек и не функциональность (а ими модель и не блещет) — плата рассчитана на человека, желающего купить почти произведение искусства вместо анонимной китайской поделки. Но имейте в виду, что это именно то самое «почти», да еще в сочетании с отнюдь не выдающимися характеристиками главной особенности платы — ее звукового тракта, о котором вы можете прочитать более подробно в соответствующей статье.
Результаты тестов:
