Инсталляционные проекторы — это класс проекторов с высоким световым потоком (как правило, от 3000 лм и выше), отличающихся, прежде всего, повышенной надежностью (обычно допустима эксплуатация в режиме 24/7), в том числе за счет установки двух ламп, расширенными возможностями по подключению к различным источникам сигнала, наличием функций по удаленному управлению и т. д. Многие модели инсталляционных проекторов имеют сменные объективы, что дополнительно увеличивает разнообразие вариантов установки. Рассматриваемый проектор Vivitek D8800 в полной мере соответствует данному определению.
Содержание:
- Паспортные характеристики, комплект поставки и цена
- Внешний вид
- Пульт
- Коммутация
- Меню и локализация
- Управление проекцией
- Настройка изображения
- Дополнительные возможности
- Измерение яркостных характеристик
- Звуковые характеристики и потребляемая мощность
- Тестирование видеотракта
- Определение задержки вывода
- Оценка качества цветопередачи
- Выводы
Паспортные характеристики, комплект поставки и цена
Паспортные характеристики | |
---|---|
Технология проецирования | DLP |
Матрица | Один чип DMD |
Разрешение матрицы | 1920×1200 (WUXGA) |
Объектив (D88-ST001) | 1,3x, F1,6—1,9, f = 25,7—33,7 мм |
Лампа | 400 Вт, 2 шт. |
Срок службы лампы | 2000 ч яркий / 2500 ч экономичный режимы |
Световой поток | 8000 ANSI лм |
Контрастность | 3000:1 (full on/full off, динамическая) |
Размер проецируемого изображения, диагональ, 16:10 (в скобках — расстояние до экрана при крайних значениях зума для объектива D88-ST001) | минимум 1,02 м (1,45—1,93 м) |
максимум 12,7 м (19,93—24,85 м) | |
Интерфейсы |
|
Форматы входного сигнала | телевизионные (композитный и S-Video): NTSC 3.58, NTSC 4.43, PAL, PAL-M, PAL-N, PAL-60, SECAM |
компонентные аналоговые видеосигналы Y/Cb/Cr (Y/Pb/Pr): 480i/p, 576i/p, 720p, 1080i/p, 50/60 Гц | |
аналоговые RGB-сигналы: VGA—WUXGA: 640×480—1920×1200 (отчет MonInfo) | |
цифровые сигналы (HDMI): VGA—WUXGA: 640×480—1920×1200 (отчет MonInfo) | |
цифровые сигналы (DVI-D): VGA—WUXGA: 640×480—1920×1200 (отчет MonInfo) | |
Уровень шума | Одна лампа — 39 дБ/39 дБ (экономичный / яркий режимы) Две лампы — 39 дБ/43 дБ (экономичный / яркий режимы) |
Особенности |
|
Размеры (Ш×В×Г) | 508,8×230,3×549,2 мм (с выступающими частями) |
Масса | 24 кг (без объектива) |
Потребляемая мощность | 440-450 Вт с одной лмапой, 960-995 Вт с двумя лампами, 0,5 Вт в ждущем режиме |
Напряжение питания | 100—240 В, 50/60 Гц |
Комплект поставки |
|
Дополнительные аксессуары |
|
Ссылка на сайт производителя | www.vivitekusa.com |
Средняя текущая цена по данным Яндекс.Маркет | |
Предложения Vivitek D8800 по данным Яндекс.Маркет | L-8231935-10 |

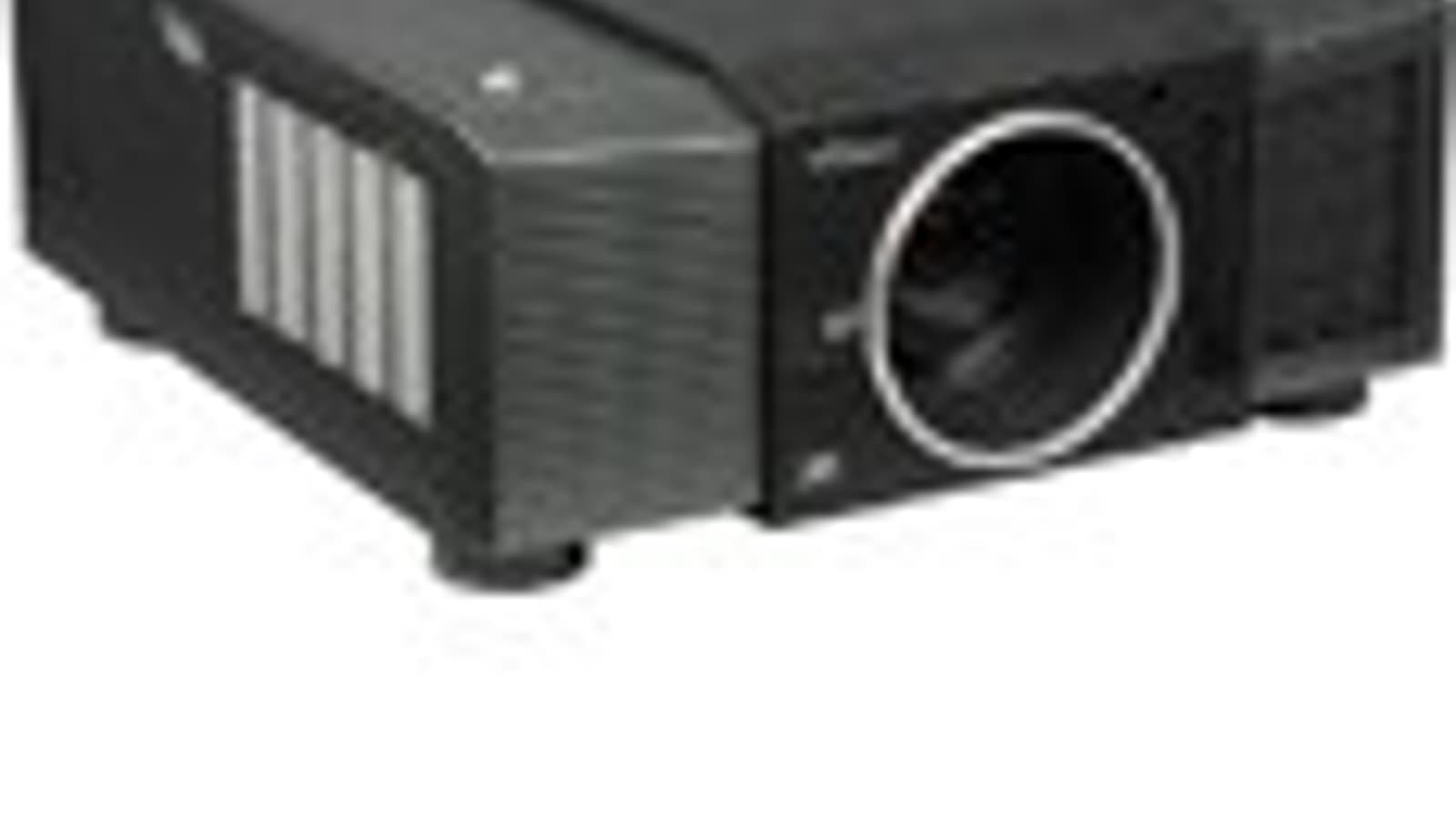

Внешний вид
Панели корпуса изготовлены из металла с темно-серым матовым и слегка серебристым покрытием. Исключение — передняя панель, выполненная из пластика. Дизайн сугубо утилитарный с минимумом декоративных элементов. К последним можно отнести алюминиевое кольцо вокруг ниши объектива.
Около этой ниши можно обнаружить кнопку фиксации объектива и окошко ИК-приемника. Правее находится воздухозаборная решетка, за которую помещен воздушный фильтр. Вторая воздухозаборная решетка, тоже со своим фильтром — на правом боку.
На левом боку — ниша с разъемами и панель управления.
На задней панели можно увидеть две решетки двух ламповых отсеков, еще одну вентиляционную решетку и окошко второго ИК-приемника.
На верхней панели — четыре посадочных втулки, обеспечивающие фиксацию верхнего проектора при установке спаренных проекторов в стопку, и ближе к задней панели — индикаторы состояния. Вентиляционных решеток на днище нет, но есть 6 гнезд с резьбой для фиксации на кронштейне. Четыре ножки на металлических стойках выкручиваются совсем, но в диапазоне до примерно 60 мм еще остаются в корпусе, что позволяет при установке на горизонтальную поверхность регулировать положение проектора в относительно больших пределах.
Пульт
Пульт изготовлен из пластика с матовым черным покрытием. На верхнюю панель пульта наклеена пластинка из более твердого пластика. Кнопки достаточно крупные их обозначения читаемые и контрастные. Самые нужные кнопки, включая группу с навигационными стрелками, легко находятся на ощупь. Есть достаточно яркая красная светодиодная подсветка всех кнопок.
Включение и выключение разнесены на две разные кнопки. Воспользовавшись комплектным кабелем пульт можно подключить к проектору проводным способом, если управление по ИК нежелательно по каким-либо причинам.
Коммутация
Видеовходов много — можно насчитать 7 групп входных разъемов в том числе и сквозной 3G HDSDI, который встречается далеко не у всех инсталляционных проекторов в стандартной конфигурации. Переключение между источниками осуществляется перебором всех с помощью кнопки Input на корпусе проектора или на пульте, а также из меню.
Также можно включить функцию автоматического поиска активного входа. Экран с электромеханическим приводом можно подключить к выходу Trigger, для которого в меню выбирается опция активации — или при включении проектора, или при выборе одного из режимов геометрической трансформации.
Проектором можно удаленно управлять по интерфейсу RS-232C — в руководстве приведены параметры протокола и команды (а также коды ИК). Кроме того, проектор посредством разъема RJ45 подключается к сети передачи данных, но с управлением по сети не все понятно, так как встроенный HTTP-сервер содержит всего одну страницу, где можно изменить/посмотреть сетевые настройки.
Меню и локализация
Дизайн меню строгий, минималистичный. Шрифт меню ровный, читаемость не очень хорошая, так как буковки мелковаты. Навигация не очень удобная, особенно раздражает очень медленное изменение многоступенчатых параметров. При настройке некоторых параметров, влияющих на изображение, на экран выводится минимум информации — только название, ползунок и численное значение, что облегчает настройку картинки.
Русской версия меню нет, впрочем, для профессиональной техники это не является большим недостатком.
К проектору прилагается напечатанное краткое руководство и CD-ROM с полными руководствами на нескольких языках. Есть версия на английском языке, которую можно загрузить по этой ссылке (на сайте компании в разделе загрузок мы нашли только файл с характеристиками). Русской версии руководства мы не обнаружили, но, возможно, при продаже в России она будет прилагаться.
Управление проекцией
Объективы у проектора сменные. Всего предлагается шесть видов объективов, различающихся фокусным расстоянием, при этом один из объективов имеет фиксированное фокусное расстояние, а остальные — переменное. Большинство тестов мы провели со стандартным объективом D88-ST001, но часть характеристик дополнительно была определена с использованием более короткофокусного объектива D88-WZ01.
Таблицы с проекционными характеристиками объективов приведены в руководстве (см. выше). Замена объектива — процедура очень простая, особенно, когда все же понимаешь, что в руководстве перепутаны направления вращения при снятии объектива и его установке. Объективы оснащены электромеханическими приводами фокусировки и трансфокатора (второе — у зуммируемых моделей), а в самом проекторе есть механизм сдвига объектива (до 50% от высоты проекции вверх и вниз по вертикали и до 10% от ширины проекции вправо и влево относительно центрального положения), также моторизированный. Управление приводами осуществляется из меню, а также с помощью отдельных кнопок на пульте и на контрольной панели проектора. Есть функция возврата объектива в центральное положение. Настройки объектива можно запомнить в 10 ячейках памяти.
Режимов геометрической трансформации с различным соотношением сторон целых 9 штук. Дополнительно есть функция обрезки краев изображения с увеличением до границ проекции и без, также имеется возможность подрезать картинку на нужную величину независимо по всем четырем сторонам. Цифровым способом можно корректировать трапецеидальные вертикальные и горизонтальные искажения, выправлять подушкообразные искажения внутрь и наружу, а также выправлять проекцию раздельно по всем четырем углам.
Бесшовная сшивка проекции от двух и более проекторов достигается с помощью нескольких функций из группы Edge Blend. В проекторе есть функция демонстрации изображения от двух источников одновременно в режиме картинка-в-картинке (второе изображение меньше и располагается в одном из углов) и картинка-и-картинка (картинка от одного входа находится в левой части экрана, а от второго — в правой).
В меню выбирается тип проекции — фронтальная / на просвет, обычное / потолочное крепление.
Настройка изображения
Настройку изображения лучше начать с выбора одного из трех предустановленных профилей, которые определяют общий цветовой баланс и соотношение яркости белого и цветов.
Собственно настроек, регулирующих яркостный и цветовой баланс не очень много, но все основные есть, в том числе выбор гамма-коррекции и шестипараметрическая настройка цветовой температуры. При настройке цвета и геометрии проекции можно вывести один из нескольких встроенных тестовых шаблонов. Есть функция динамической регулировки светового потока с помощью механической диафрагмы. Управление лампами гибкое — выбирается режим с одной или двумя лампами, а текущая мощность устанавливается выбором одной из трех ступеней, при этом мощность на средней ступени регулируется в пределах от 80,4% до 100%.
Дополнительные возможности
Можно включить функцию автоматического перехода в режим с низким потреблением энергии (с выключенной лампой) после 20 минут отсутствия сигнала, есть и режим автоматического включения проектора при подаче питания.
Измерение яркостных характеристик
Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.
Для корректного сравнения данного проектора с другими, имеющими фиксированное положение объектива, измерения проводились при сдвиге объектива вверх чуть больше чем на 50% (низ изображения находился немного выше оси объектива). Результаты измерений для проектора Vivitek D8800:
Объектив D88-ST001 | |
Режим | Световой поток |
High Bright, две лампы, высокая яркость | 7575 лм |
High Bright, две лампы, пониженная яркость | 5830 лм |
High Bright, одна лампы, высокая яркость | 3580 лм |
High Bright, одна лампа, пониженная яркость | 2760 лм |
Равномерность | |
+8%, −20% | |
Контрастность | |
544:1 | |
Объектив D88-WZ01 | |
Режим | Световой поток |
High Bright, две лампы, высокая яркость | 6775 лм |
High Bright, две лампы, пониженная яркость | 5200 лм |
High Bright, одна лампы, высокая яркость | 3220 лм |
High Bright, одна лампа, пониженная яркость | 2465 лм |
Равномерность | |
+10%, −30% | |
Контрастность | |
590:1 |
Максимальный световой поток немного ниже паспортного значения (заявлено 8000 лм), но отклонение всего порядка 5%, что не вызывает особых претензий. Равномерность белого поля хорошая. Контрастность высокая. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т. н. контрастность full on/full off.
Режим | Контрастность full on/full off |
---|---|
Объектив D88-ST001 | 980:1 |
Объектив D88-ST001, Dynamic Black | 1780:1 |
Объектив D88-WZ01, Dynamic Black | 2815:1 |
Нативная (т. е. с отключенной динамической диафрагмой) контрастность full on/full off типичная для DLP-проекторов. Динамическая контрастность в случае более короткофокусного объектива D88-WZ01 приближается к заявленному значению в 3000:1. Скорость работы диафрагмы высокая — световой поток изменяется за 33 мс, впрочем, диапазон регулировки с помощью диафрагмы не велик — всего раза в два.
Проектор стандартно оснащен светофильтром с шестью сегментами: широкие красный, зеленый и синий, и узкие желтый, голубой (cyan) и прозрачный. За счет желтого, голубого и прозрачного сегментов и использования промежутков между сегментами повышается яркость белого поля, особенно в режиме High Bright, в режиме Video повышение яркости белого минимальное. Также указанные сегменты наряду с сегментами основных цветов (красного, зеленого и синего) участвуют в формировании соответствующих им и ряда других цветов. Разумеется, увеличение яркости белого, желтого и других цветов относительно, например, чистых красного, зеленого и синего ухудшает цветовой баланс. В режиме Video баланс выравнивается, однако при этом сильно понижается освещенность белого поля, а освещенность черного поля практически не меняется, что приводит к значительному снижению контраста и уменьшению светового потока. Таким образом, перед пользователем всегда стоит дилемма: высокая яркость и контраст — или правильная цветопередача.
Судя по графикам яркости от времени, частота чередования сегментов составляет 180 Гц при кадровой развертке в 60 Гц, т. е. светофильтр имеет скорость 3x. При подаче сигнала с 24 кадр/с частота чередования сегментов понижается до 144 Гц. Эффект «радуги» заметен, но выражен не очень сильно. Как и во многих DLP-проекторах, для формирования темных оттенков используется динамическое смешение цветов (дизеринг).
Дополнительно в комплекте поставки мы обнаружили второй мотор-светофильтр с другим вариантом цветовых сегментов: широкие красный, зеленый и синий, и узкие желтый, пурпурный (magenta) и голубой (cyan).
Тесты с ним мы не проводили, но так как в этом светофильтре отсутствует прозрачный сегмент, то при установке этого мотор-светофильтра следует ожидать некоторое снижение максимального светового потока, одновременно с улучшением баланса между белым и основными цветами.
Для оценки характера роста яркости на шкале серого мы измерили яркость 17 оттенков серого при различных значениях параметра Gamma. Графики ниже демонстрируют полученные гамма-кривые. На подписях в скобках приведены значения показателей аппроксимирующей функции:
Далее при Gamma = Graphics мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255). График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:
Тенденция роста прироста яркости сохраняется во всем диапазоне, но не каждый следующий оттенок значимо ярче предыдущего. Впрочем, в тенях ближайшие к черному оттенки различаются по яркости:
Аппроксимация полученной гамма-кривой дала значение показателя 2,29, что близко к стандартному значению 2,2. При этом реальная гамма-кривая немного отклоняется от степенной зависимости:
Звуковые характеристики и потребляемая мощность
Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.
Режим | Уровень шума, дБА | Субъективная оценка | Потребляемая мощность, Вт |
---|---|---|---|
Две лампы, высокая яркость | 44,6 | Умеренно громко | 936 |
Две лампы, пониженная яркость | 41,7 | Умеренно громко | 763 |
Одна лампа, высокая яркость | 41,9 | Умеренно громко | 498 |
Одна лампа, пониженная яркость | 40,6 | Умеренно громко | 414 |
В режиме ожидания потребляемая мощность равна 2,6 Вт, механический выключатель на корпусе проектора полностью отключает его от сети.
Во всех режимах шум от проектора умеренный. Динамическая диафрагма работает очень тихо, фактически ее слышно, только если прижаться ухом к корпусу проектора.
Тестирование видеотракта
VGA-подключение
При VGA-подключении разрешение 1920 на 1200 пикселей поддерживается, изображение четкое, цветные линии толщиной в один пиксель выводятся без потери цветовой четкости, артефактов нет, оттенки на шкале серого различаются от 2 до 255. Функция автоматической подстройки под параметры VGA-сигнала работает не очень быстро, но выдает отличный результат.
DVI-подключение
При подключении по DVI поддерживаются режимы вплоть до 1920 на 1200 пикселей включительно при 60 Гц кадровой частоты. Белое поле выглядит равномерно освещенным и не имеет цветовых разводов. Черное поле равномерное, бликов и цветных разводов нет. Геометрия практически идеальная — прогиб верхнего края проекции внутрь при сдвиге вверх на 50% не превышает 5 мм на почти 2 м ширины. Четкость очень высокая по всему полю проекции, цветные линии толщиной в один пиксель выводятся без потери цветовой четкости. Хроматические аберрации незначительные на всей площади проекции. Темная граница между пикселями едва заметна. Указанные характеристики относятся к обоим объективам, участвовавшим в тесте — к стандартному D88-ST001 и к короткофокусному D88-WZ01, что позволяет сделать вывод о высоком качестве этих объективов.
HDMI-подключение
HDMI-подключение тестировалось при подключении к Blu-ray-плееру Sony BDP-S300. Поддерживаются режимы 480i, 480p, 576i, 576p, 720p, 1080i и 1080p@24/50/60 Гц. Картинка четкая, цвета правильные, оверскан отключается, есть реальная поддержка режима 1080p при 24 кадр/с — кадры выводятся с одинаковой длительностью. Тонкие градации оттенков различаются как в тенях, так и в светах. Яркостная и цветовая четкости всегда очень высокие.
Функции обработки видеосигнала
В случае чересстрочных сигналов прогрессивное преобразование выполняется очень корректно — по возможности кадры восстанавливаются из полей, артефактов практически нет. Для чересстрочных видеосигналов выполняется сглаживание зубчатых границ двигающихся объектов. Функции шумоподавления работают достаточно эффективно и неагрессивно, не доводя процесс улучшения картинки до появления артефактов.
Определение задержки вывода
Задержка вывода изображения относительно ЭЛТ-монитора составила около 25 мс при VGA-подключении, 12 мс при DVI- и 14 мс при HDMI-подключении. Эти задержки практически не ощутимы.
Оценка качества цветопередачи
Для оценки качества цветопередачи использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).
Цветовой охват немного отличается (скорее, чуть у́же) от sRGB:
Однако отклонения от sRGB невелики, поэтому цвета имеют близкую к естественной насыщенность. Ниже приведены спектры белого поля (белая линия), наложенные на спектры красного, зеленого и синего полей (линии соответствующих цветов) для самого яркого режима High Bright, для режима Presentation и для режима Video, с наиболее сбалансированной цветопередачей:
High Bright
Presentation
Video
По тому, насколько белая кривая идет выше красной, зеленой и синей кривой, можно оценить, насколько яркость белого цвета превышает яркость основных цветов, то есть насколько основные цвета на фоне белых участков выглядят менее яркими, чем должны быть на самом деле.
Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) для трех режимов и после ручной коррекции цветопередачи с помощью настроек усиления трех цветов. Укажем, что близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая.
В ярком режиме приоритетом явно является яркость, а не качество цветопередачи, но в режиме Video с цветами все более менее в порядке — ΔE около 4, что считается хорошим показателем, цветовая температура выше 6500 К, однако при этом как она, так и ΔE мало изменяются на всей имеющей значение части шкалы серого, что благоприятно сказывается на субъективном восприятии цветового баланса. Ручная корректировка цветопередачи позволила получить результат близкий к идеальному — ΔE минимальное, цветовая температура равна 6500 К. Однако при выборе режима Video и после коррекции цветопередачи световой поток снизился примерно в 2,4 раза относительно самого яркого режима High Bright без коррекции.
Выводы
Проектор Vivitek D8800 в самом ярком режиме при работе двух ламп обеспечивает световой поток порядка 8000 лм, что позволяет использовать его при проекции на большие по площади поверхности. Моторизированные приводы фокусировки, трансфокации и сдвига объектива значительно облегчают настройку. Отметим конструктивные особенности корпуса и набор специальных функций, которые предназначены для создания многопроекторных конфигураций с целью увеличения яркости и/или площади изображения.
Достоинства:
- Высокий световой поток
- Высокая четкость изображения
- Отличный цветовой баланс
- Моторизированные приводы фокусировки, трансфокации и сдвига объектива
- Несколько сменных объективов
- Много вариантов подключения к источникам сигнала
- Строгий и функциональный дизайн
- Удобный пульт ДУ с подсветкой кнопок и возможностью проводного подключения
- Относительно тихая работа
- Возможность установки альтернативного мотор-светофильтра с улучшенной цветопередачей
Недостатки:
- Не очень удобное и нерусифицированное меню
