Sanyo PLV-Z4 — очередная модель в линейке кинотеатральных проекторов от Sanyo. Качественный переход к почти-HD-матрице свершился на Z2. Дальнейшее развитие можно назвать количественным: добавляются интерфейсы, новые функции совершенствуется система охлаждения и т. д.

Комплект поставки
- Проектор
- Инструкция по эксплуатации (есть русский вариант)
- Кабель питания
- Видеокабель, композитный, RCA на RCA
- ИК-пульт ДУ и две AA батарейки для него
- Груша с длинным носиком
Паспортные технические характеристики
Технология проецирования | 3LCD |
Матрица | 0,7″, активная, TFT, 3-х панельная, 16:9 |
Разрешение матрицы | 1280×720 |
Объектив | зум 2x, F2,0-3,0, f = 21,3-42,6 мм |
Лампа | 145 Вт UHP |
Срок службы лампы | нет данных |
Световой поток | 1000 ANSI лм |
Контрастность | 7000:1 (в режиме Vivid, метод измерения не указан) |
Размер проецируемого изображения, диагональ, 16:9 (в скобках — расстояние до экрана при крайних значениях зума) | минимум 1,02 м (1,2-2,4 м) |
максимум 7,6 м (9,2 м — N/A) | |
Входы |
|
Частота развертки | горизонтальная: 15-80 кГц |
вертикальная: 50-100 Гц | |
Форматы входного сигнала | телевизионные: NTSC 3.58, NTSC 4.43, PAL, PAL-M, PAL-N, SECAM |
компонентные видеосигналы Y/Cb/Cr (Y/Pb/Pr): 480i, 480p, 576i, 576p, 720p, 1080i | |
аналоговые RGB-сигналы: VGA-WXGA | |
цифровые HDMI: VGA, 480i, 480p, 576i, 576p, 720p, 1080i | |
Уровень шума | 22 дБА в режиме малой мощности |
Размеры (Ш×В×Г) | 382×126,8×304,3 мм |
Масса | 5,0 кг |
Потребляемая мощность | 210 Вт, 0,5 Вт в "спящем" режиме |
Напряжение питания | 100-240 В, 50-60 Гц |
Cредняя текущая цена по Москве | Н/Д(0) |
Цена (на момент написания статьи) | $2250 |
Ссылка на сайт производителя | www.sanyo.com |
Внешний вид

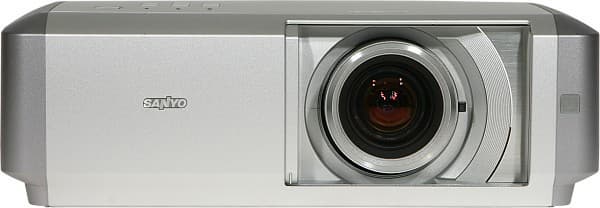

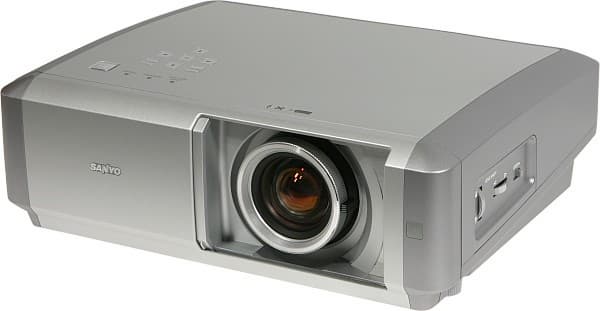

Проектор — само воплощение солидности. Большой корпус, строгие линии, неброские цвета (светло-серое серебристое покрытие сочетается с темно-серым и тоже серебристым), квадратные кнопки и окошко ИК-приемника, никаких украшательств, а расположение всех элементов геометрически выверено. Материал корпуса — пластмасса. Объектив не выступает за габариты корпуса. Во время простоя от пыли объектив защищает скользящая шторка с электрическим приводом.

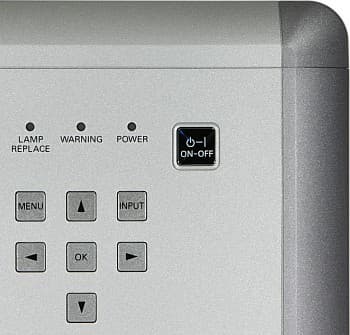

Впрочем, при необходимости шторку можно передвигать вручную — для этого на ней есть специальный выступ. Рядом с объективом находится окошко единственного ИК-приемника. Кнопки управления и индикаторы состояния расположены в правом переднем углу верхней панели.

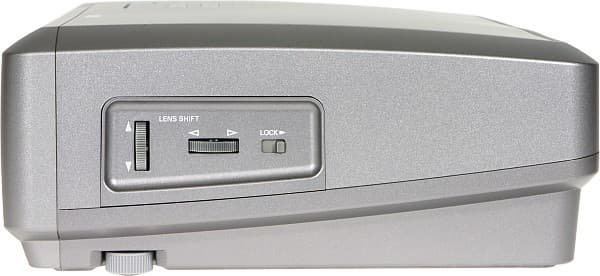

На левом боку — ребристые колесики сдвига объектива и движок блокировки этого механизма.

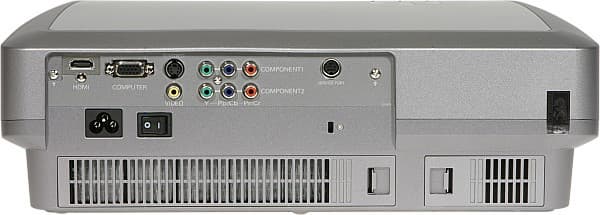

На правом — решетка, через которую выдувается теплый воздух. Свежий холодный воздух забирается через решетки и фильтры под ними, расположенные в нижней части задней панели. Все электрические разъемы, выключатель питания и разъем для замка Кенсингтона находятся на задней панели.

Передние, вывинчивающиеся из корпуса ножки, могут приподнять корпус максимум на 7,7 градусов. Для крепления к кронштейну в днище проектора вделаны 3 металлические втулки с резьбой.

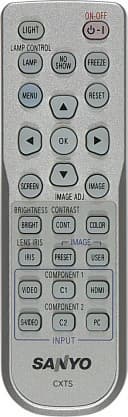

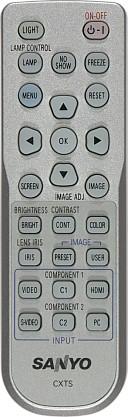

Пульт

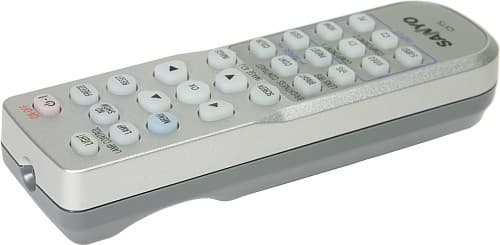

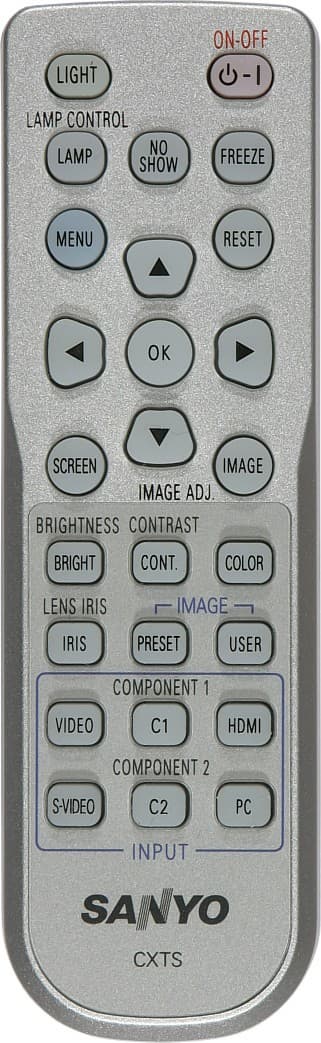

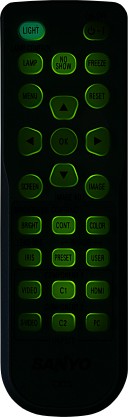

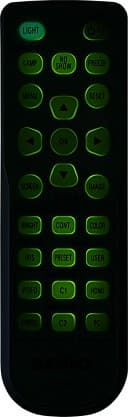

Пульт небольшой — 40×36,5×130 мм, 102 г с батарейками. Кнопок довольно много, расположены они тесно и мало отличаются по форме и по размерам, поэтому находить нужную на ощупь непросто. Светодиодная подсветка, включающаяся фосфоресцирующей кнопкой LIGHT, помогает несильно, так как подсветка слабая и неравномерная. Пульты предыдущих моделей этой линейки удобнее. Единственное достоинство этого малогабаритного пульта в том, что до любых кнопок можно дотянуться большим пальцем, не перехватывая пульт в руке.

Меню

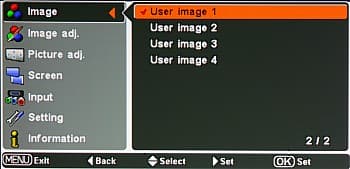

Наконец-то кинотеатральный проектор от Sanyo получил нормальное меню. Предыдущие версии отличались громоздкостью, невнятной линейкой из иконок, чересчур яркими цветами и неудобной навигацией. Меню Z4 компактное, но не мелкое, цвета строгие, перемещаться по нему удобно. Правда, настроек (особенно корректирующих картинку) очень много, поэтому в разделах бывает по 2-3 страницы, которые приходится листать, а некоторые настройки запрятаны глубоко на второй уровень. При настройке параметров, влияющих на изображение, на экран выводится только узкая полоска со шкалой и подсказками.

Стоит отметить, что с помощью кнопок пульта ДУ можно непосредственно перебрать значения нескольких настроек или перейти в режим изменения ряда настроек, влияющих на изображение. То есть необходимость заходить в меню возникает не так часто. Меню русифицировано, перевод в целом очень адекватный, разве что список режимов трансформации переведен наполовину и как-то странно.

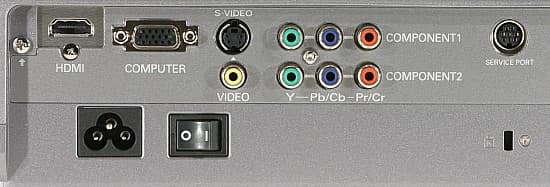

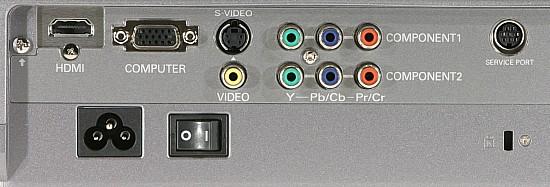

Коммутация

Видеовход с разъемом mini D-sub 15 pin совместим не только с компьютерными VGA-сигналами, но и с SCART-RGB. Правда, потребуется опциональный кабель-переходник со SCART на mini D-sub 15 pin, а в меню вход Computer переключить в режим RGB(Scart). В случае HDMI-подключения, возможно, придется добраться до параметра HDMI setup, чтобы выбрать правильный яркостный диапазон. Автопоиска активного подключения нет. Нужный видеовход можно выбирать в меню, кнопками пульта (по одной на каждый вход) или кнопкой INPUT на корпусе проектора, перебирая все по циклу.
Управление проекцией
Фокусировка изображения на экране осуществляется вращением внешнего ребристого ободка объектива, а изменение фокусного расстояния (размера изображения) — рычажком на объективе. Так как объектив утоплен в корпус, то добраться до этих органов управления не так просто. К тому же приходится очень аккуратно нащупывать кольцо и рычажок, чтобы не угодить пальцами в объектив. Два ребристых колесика сбоку позволяют сдвигать объектив вправо-влево и вверх-вниз так, что изображение при этом сдвигается максимум на 100% от высоты вверх и вниз по вертикали и на 50% от ширины вправо и влево по горизонтали относительно центрального положения. В любом положении объектив можно заблокировать, передвинув движок рядом с колесиками. При перевозке проектора объектив надежно фиксируется специальной крышкой и распорками.
Главное достоинство механизма сдвига объектива в том, что сдвиг изображения не приводит к возникновению трапецеидальных искажений. Если проектор все же придется наклонить, то эти искажения (в пределах ±20 градусов) можно устранить с помощью цифровой коррекции, пожертвовав, разумеется, качеством картинки.

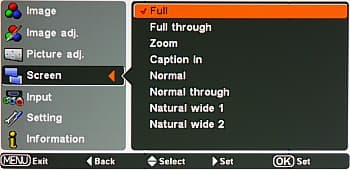

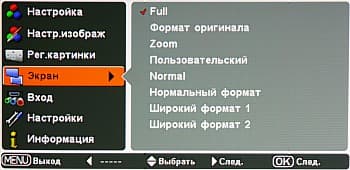

8 режимов трансформации помогут подобрать оптимальное преобразование для любого типа изображения: Full — растяжение до соотношения 16:9 и увеличение во весь экран, идеально для анаморфированных фильмов, Zoom — увеличение до ширины экрана, подходит для формата LetterBox, Caption in — тоже, что и Zoom, но изображение немного поджимается по вертикали, чтобы на экран поместились субтитры, Normal — увеличение без искажений, пока картинка не впишется в экран по высоте, подходит для просмотра картинки 4:3, но по краям будут черные полосы, Natural Wide 1 — увеличение и неравномерное растягивание по горизонтали, так, что в центре искажений меньше, приемлемо, как вариант просмотра картинки 4:3 на широком экране, Natural Wide 2 — почти то же, что и предыдущий режим, но оптимизирован для сигнала 16:9, который заключает в себе картинку 4:3. Еще есть варианты без увеличения: Full trough — с растяжением, и Normal trough — пиксель матрицы соответствует пикселю исходной картинки.

В режимах Zoom и Caption in изображение можно переместить вверх-вниз, чтобы, например, на экран поместились все строчки субтитров.
Режим стоп-кадра включатся кнопкой FREEZE, вывод изображения временно приостанавливается кнопкой NO SHOW.
В меню выбирается тип проекции (фронтальная / на просвет, обычное / потолочное крепление). Проектор среднефокусный, а при максимальном фокусном расстоянии объектива скорее длиннофокусный, поэтому при фронтальном проецировании его можно размещать примерно на линии первого ряда зрителей или за ними.
Настройка изображения

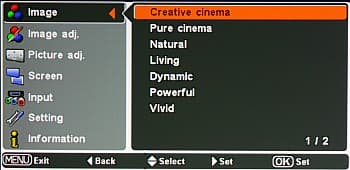

Настройку изображения нужно начинать с выбора профиля глобальной цветокоррекции. Всего их 7: Creative cinema, Pure cinema, Natural, Living, Dynamic, Powerful и Vivid.

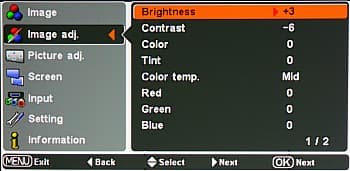

Затем можно переходить к отдельным настройкам. Настроек очень много: яркость, контрастность, насыщенность, оттенок, цветовая температура (предустановленные значения High, Mid, Low1, Low2 и Low3), регулировка яркости цветов триады, контурная резкость, гамма-коррекция. Также можно отрегулировать диафрагму объектива и выбрать режим прогрессивного преобразования.

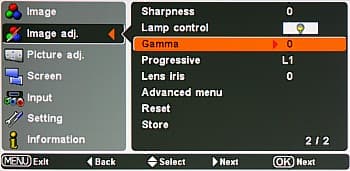

Те, кому этого мало, могут зайти в подменю Advanced menu и выбрать режим диафрагмы лампы (автоматический, открыта или закрыта), настроить "хитрые" функции Auto black stretch (повышение яркости темных участков яркого в целом изображения), Contrast enhancement (увеличение контрастности светлых участков за счет черных) и Transient improvement (увеличение резкости цветовых переходов), отрегулировать контрастность, яркость и гамма-коррекцию цветов триады (Gain, Offset и Gamma для каждого из R/G/B).

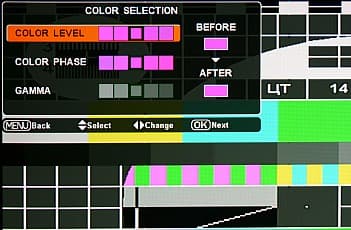

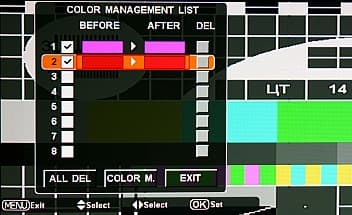

И, наконец, самый наглядный способ скорректировать цвета — это войти в режим Color management, выбрать на реальном изображении до 8-ми оттенков и подправить их насыщенность, тон и яркость.


Режим работы лампы (и системы охлаждения) проектора определяется параметром Lamp control: можно принудительно включить высокую яркость, пониженную или выбрать один из двух автоматических режимов — в обоих яркость лампы будет повышаться для светлых изображений и понижаться для темных, но во втором предпочтение будет отдаваться пониженной яркости. Сочетания настроек можно сохранить в 4-х ячейках — как-то мало для такого продвинутого проектора.

Также настройки автоматически сохраняются для каждого типа подключения, но только до отключения питания.
Дополнительные возможности
Есть функция автоматического выключения лампы после 5-минутного отсутствия сигнала. В качестве заставки можно использовать захваченное изображение. Специальный режим вентиляции поможет выдуть пыль из проектора. Также в руководстве описана процедура очистки LCD-панелей от пыли с помощью входящей в комплект груши. Функция юстировки LCD-панелей Panel adjustment поможет устранить помехи в виде вертикальных линий, если такие вдруг появятся.
Измерение яркостных характеристик
Измерения светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.
Для корректного сравнения данного проектора с другими, имеющими фиксированное положение объектива, измерения проводились при сдвиге объектива вверх примерно на 50% (низ изображения находился примерно на оси объектива). Результаты измерений для проектора Sanyo PLV-Z4:
Световой поток | |
- режим Vivid (Четкая) | 996 лм |
- режим User | 478 лм |
- режим User + Lens Iris = —63 | 296 лм |
- режим User + Lens Iris = —31 | 461 лм |
- режим User + Lamp Iris = Close | 384 лм |
- режим User + Lamp = Low | 386 лм |
Равномерность | +17,5%, -33% |
Контрастность | |
- режим Vivid (Четкая) | 292:1 |
- режим User | 215:1 |
- режим User + Lens Iris = —63 | 234:1 |
- режим User + Lens Iris = —31 | 216:1 |
- режим User + Lamp Iris = Close | 224:1 |
Максимальный световой поток соответствует паспортному значению. Режим Vivid, судя по всему, отличается минимальной коррекцией цвета, поэтому световой поток и контрастность в этом режиме самые высокие. Уменьшение диафрагменного отверстия (объектива или лампы) уменьшает световой поток и немного увеличивает контрастность. Контрастность в целом высокая. Равномерность освещенности средняя.
Звуковые характеристики
Внимание! Приведенные значения уровня звукового давления получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.
Режим | Уровень шума, дБА | Субъективная оценка |
малой мощности | 30 | Очень тихо |
высокой мощности | 34 | Очень тихо |
Проектор очень тихий. Пожалуй, самый тихий из всех, которые мы тестировали. Большой корпус и не самая высокая мощность лампы позволили создать очень тихую систему охлаждения.
VGA-подключение
Тестирование проводилось при разрешении 1280 на 720 пикселей (вертикальная частота 60 Гц). Белое и черное поля выглядят равномерно белыми и черными, соответственно. На черном поле бликов нет. Геометрия идеальная. Четкость изображения высокая. Детали различаются как в тенях, так и в светах. Шкала серого равномерно серая, ее небольшой цветовой оттенок определяется выбранной цветовой температурой. Цвета яркие и правильные. Хроматические аберрации объектива минимальные.
DVI/HDMI-подключение
Режим 1280 на 720 пикселей при подключении к DVI-выходу видеокарты компьютера поддерживается. Артефактов нет. HDMI-подключение тестировалось в режимах 480p, 576p 720p и 1080i. Проектор совместим с цифровыми RGB-, YCbCr (4:4:4)- и YCbCr (4:2:2)-сигналами. В целом, цифровое подключение, по сравнению с компонентными аналоговыми, характеризуется, прежде всего, высоким микроконтрастом.
Работа с источником композитного и компонентного видеосигнала
Яркостная четкость (ТВЛ) | ||
композитный | более 540 | Отлично |
S-Video | более 540 | Отлично |
компонентный | более 540 | Отлично |
Цветовая четкость (ТВЛ) | ||
композитный | 150 | Отлично |
S-Video | 160 | Отлично |
компонентный чересстрочный | 180 | Хорошо |
компонентный прогрессивный | 230 | Очень хорошо |
Яркостная четкость очень высокая. При композитном и S-Video-подключениях цветовая четкость феноменально (для этих интерфейсов) высокая, чего не скажешь о компонентном подключении — возможных 270 ТВЛ она не достигла. Тестовые таблицы с градиентами цветов и со шкалой серого не выявили каких-либо артефактов изображения. Слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются. Цветовой баланс правильный, артефактов на неподвижных мирах нет.
Параметр Progressive определяет режим работы функции деинтерлейсинга: Off — изображение выводится по полям, L1 — для неподвижных частей изображения (то есть совпадающих для двух кадров) выполняется "честный" деинтерлейсинг, а меняющиеся — выводятся чаще всего по полям, L2 — проектор интерполирует кадр по двум (или больше полям) и Film — проектор пытается полностью восстановить исходный кадр, выполняя преобразование 2-2 или 2-3. В режиме L1 диагональные границы двигающихся объектов выглядят немного сглаженными, в режиме L2 — они все в зазубринах, в режиме Film проектор неплохо справляется с восстановлением кадра, сбои, сопровождающиеся дрожанием горизонтальных границ, происходят редко.
Выводы
Проектор Sanyo PLV-Z4 принципиально не отличается от предыдущей модели Z3. Другой корпус, немного возросла яркость, изменилось меню, добавилась пара функций. Из нововведений, которые повышают удобство эксплуатации, стоит отметить автоматическую шторку объектива и наглядный режим коррекции цветов. Подключать проектор желательно по цифровому интерфейсу к источнику с прогрессивным видеосигналом, так как цветовая четкость при аналоговом компонентном подключении немного не дотягивает до возможных 270 ТВЛ, а функция деинтерлейсинга хоть и редко, но порой ошибается.
Достоинства:
- Отличное качество изображения, особенно при цифровом подключении
- Очень тихая система охлаждения
- Много настроек, влияющих на изображение
- Механизм сдвига объектива имеет большой рабочий диапазон
- Русифицированное меню
Недостатки:
- Не очень удобный пульт ДУ
