Проводить презентации и лекции при выключенном свете некомфортно как смотрящим, так и самому докладчику, но при включенном свете проецируемое изображение становится блеклым и неконтрастным. Чтобы этого не происходило, световой поток проектора должен быть как можно выше. Однако высокий световой поток, как правило, означает и высокую цену. Герой этого обзора является компромиссным решением данной проблемы — его заявленный световой поток составляет 3000 лм при относительно невысокой стоимости самого проектора.
Содержание:
- Комплект поставки, характеристики и цена
- Внешний вид
- Пульт
- Коммутация
- Меню и локализация
- Управление проекцией
- Настройка изображения
- Дополнительные возможности
- Звуковые характеристики
- Тестирование видеотракта
- Измерение яркостных характеристик
- Оценка качества цветопередачи
- Выводы
Комплект поставки, характеристики и цена
Паспортные характеристики | |
Технология проецирования | 3LCD |
Матрица | 0,63″, p-Si TFT, 4:3, 3 панели |
Разрешение матрицы | XGA, 1024×768 |
Объектив | Трансфокатор 1,2х, f = 18,38—22,06 мм, F2,0—2,15 |
Лампа | 215 Вт UHP |
Срок службы лампы | 6000 ч (в режиме пониженной яркости) |
Световой поток | 3000 ANSI лм (яркий режим) |
Контрастность | 2000:1 (full on/full off динамическая) |
Размер проецируемого изображения, диагональ, 4:3 (в скобках — расстояние до экрана при крайних значениях зума) | минимум 1,02 см (1,1—1,4 м) |
максимум 7,62 см (8,7—10,5 м) | |
Интерфейсы |
|
Форматы входного сигнала | телевизионные (композитный вход и S-Video): NTSC 3.58, NTSC 4.43, PAL, PAL-M, PAL-N, SECAM |
компонентные аналоговые видеосигналы: 480i, 480p, 576i, 576p, 720p, 1080i | |
аналоговые RGB-сигналы: VGA-Full HD (640×480 — 1080i) | |
Уровень шума | 29 дБА в режиме пониженной яркости, 34,4 дБА в режиме высокой яркости |
Встроенная звуковая система | Один громкоговоритель, 10 Вт (RMS), диаметр 40 мм |
Особенности | Фильтр со сроком службы 5500 ч (в режиме пониженной яркости) |
Размеры (Ш×В×Г) | 333,5×104,6×247 мм (с выступающими частями) |
Масса | 2,9 кг |
Потребляемая мощность (при 200-240 В) | 271 Вт максимум, 252 Вт в режиме средней яркости, 187 Вт в режиме пониженной яркости, 8,5 Вт в режиме ожидания с активным сетевым интерфейсом 0,7 Вт в режиме ожидания с выключенным сетевым интерфейсом |
Напряжение питания | 100-120 / 200-240 В, 50/60 Гц |
Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) | Н/Д(1) |
Ссылка на сайт производителя | sanyo.com |
Отчеты MonInfo | VGA |
Комплект поставки |
|
Внешний вид

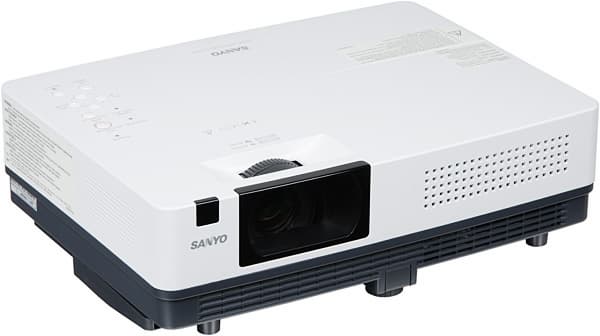

Корпус проектора изготовлен из пластика двух видов: верхняя часть корпуса матовая белая, нижняя часть — матовая темно-серая. На верхней панели находятся кнопки управления, индикаторы состояния и крышка лампового отсека.

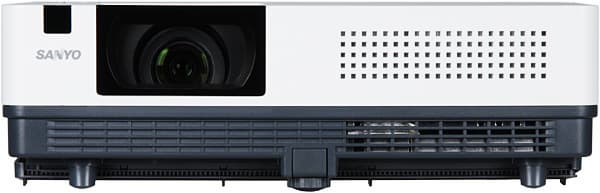

На передней панели находятся окошко ИК-приемника (немного захватывая и верхнюю панель) и воздухозаборные решетки.

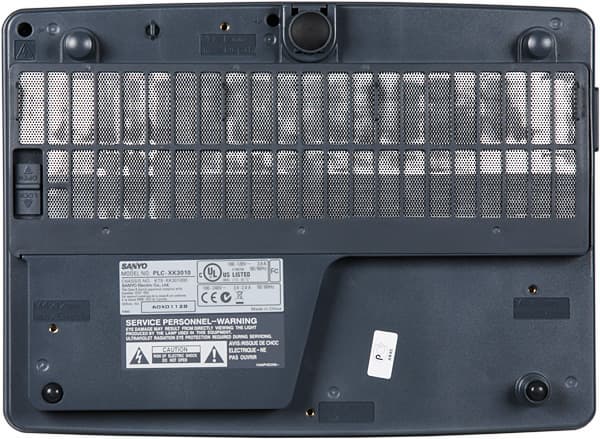

Объектив от пыли защищает небольшая крышечка из прозрачного пластика, которую можно привязать к корпусу шнурком, входящим в комплект поставки. Основная воздухозаборная решетка расположена на днище.

Эта решетка является сменным трехслойным воздушным фильтром. Внешний слой фильтра — это грубая металлическая решетка, промежуточный слой изготовлен из специального полимерного фильтрующего материала, внутренний представляет собой мелкую металлическую сетку. Фильтр имеет увеличенный срок работы — производитель обещает до 5500 часов в режиме пониженной яркости, этот временной интервал близок к заявленному сроку работы лампы (6000 ч) в этом же режиме. То есть фильтр и лампу с большой вероятностью можно будет менять одновременно и через длительные интервалы, что упрощает и удешевляет обслуживание проектора. Чтобы при потолочном монтаже днищем вверх на фильтре не скапливалась пыль и падающий сверху мусор, его можно прикрыть входящей в комплект поставки крышкой, не мешающей притоку воздуха. Воздух выдувается через решетки на левом боку и на задней панели. Интерфейсные разъемы расположены в неглубокой нише на задней панели.

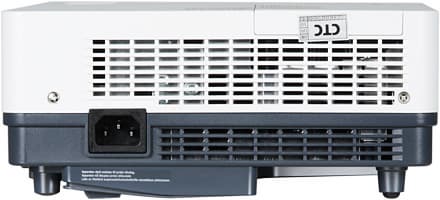

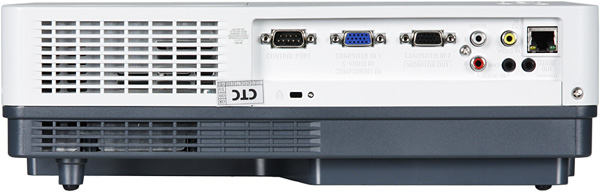

Также на задней панели можно обнаружить разъем для замка Кенсингтона. Разъем питания — на левом боку, решетка динамика — на правом.

Передняя выкручивающаяся (на 39 мм) ножка поможет настроить правильное положение проектора при настольном размещении. Пружинный фиксатор позволяет быстро выпустить ножку на нужную высоту. Для крепления к кронштейну в днище проектора вделаны четыре металлические втулки с резьбовыми отверстиями.
Пульт

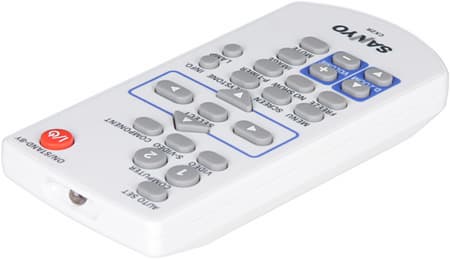

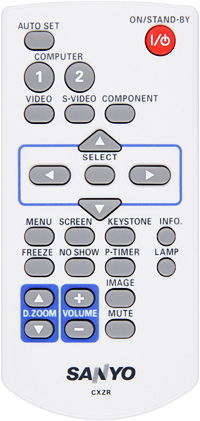

Пульт небольшой (52×18×110 мм, 67 г с элементами питания), он удобно лежит в руке, подписи к кнопкам контрастные и достаточно крупные. Однако сами кнопки небольшие и расположены тесно, что снижает удобство работы. Пульт управляет только проектором с совпадающим кодом (1 или 2), который пользователь может поменять как на пульте, так и на проекторе.

Коммутация

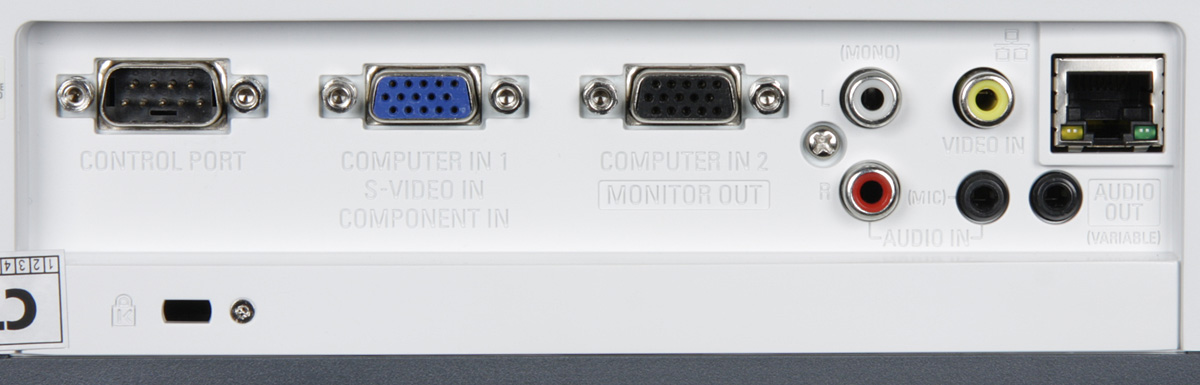

Проектор оснащен только аналоговыми видеовходами — парой VGA и композитным. Второй VGA-разъем можно переключить в режим сквозной передачи видеосигналов, подаваемых на первый VGA-разъем, который совместим с компьютерными сигналами, SCART-RGB, S-Video и компонентными цветоразностными. Второй аудиовход (гнездо миниджек) можно переключить в режим микрофонного входа, совместимого с динамическими микрофонами. Усиление микрофонного входа регулируется в меню.

Для передачи звука на внешнюю аудиосистему предназначено гнездо миниджек с регулируемым уровнем сигнала. При подключении к этому гнезду встроенный динамик отключается. В сеть передачи данных проектор включается посредством стандартного разъема RJ-45.

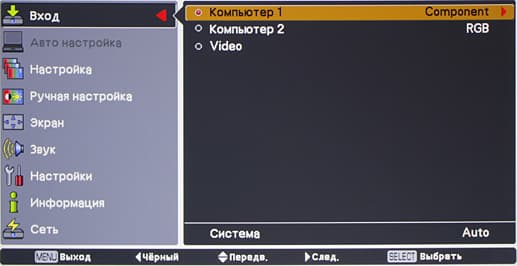

Питание на проектор подается через стандартный трехштырьковый разъем. Источники сигнала выбираются пятью кнопками на пульте, кнопкой на корпусе, а также на первой странице меню.

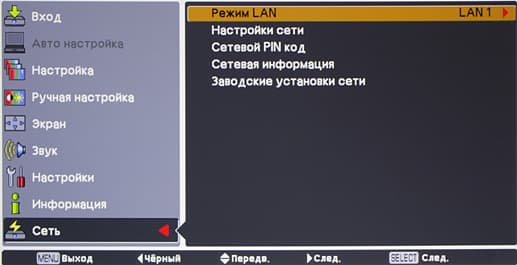

Есть автоматический поиск активного подключения с двумя режимами работы, при желании его можно отключить. Интерфейс RS-232 (стандартный D-Sub 9 pin), видимо, позволяет дистанционно управлять проектором. Для удаленного мониторинга нескольких проекторов и управления ими по сети передачи данных можно применять ПО, использующее команды дистанционного управления по сети спецификации JBMIA PJLink Class 1. С сайта производителя можно скачать программу-менеджер PJ Network Manager (только версия под Windows). Кроме того, контролировать состояние проектора и управлять им можно с помощью любого web-браузера, обратившись к встроенному в проектор HTTP-серверу.
Меню и локализация

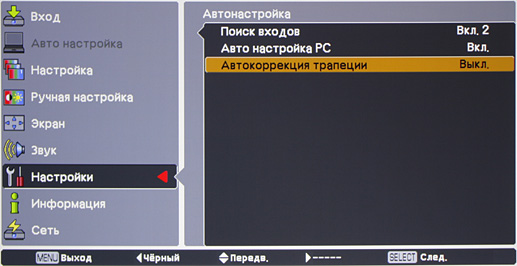

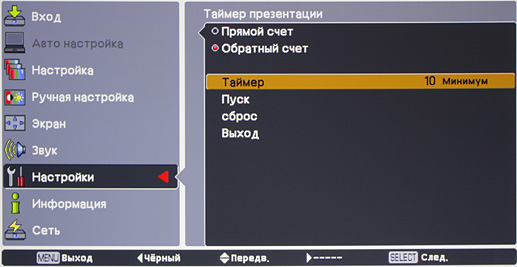

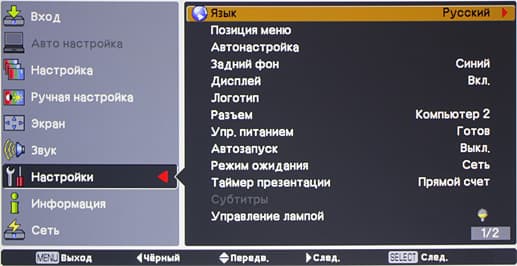

Дизайн меню традиционен для проекторов Sanyo. При выборе настройки изображения на экране остается только пара строчек (при этом параметры перебираются стрелками вверх/вниз), что упрощает настройку картинки.

Для меню можно выбрать одно их пяти фиксированных положений на экране. Есть русская версия меню с достаточно адекватным переводом (хотя есть и несколько ошибок).

Управление проекцией

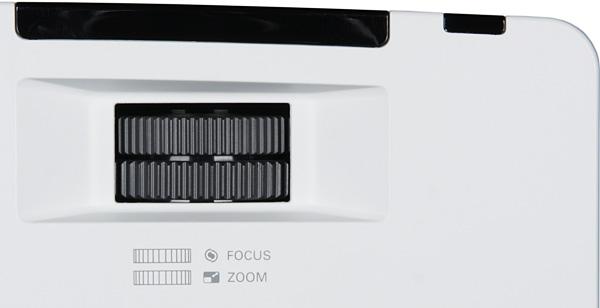

Фокусировка и регулировка размера проекции осуществляются двумя ребристыми кольцами на объективе, доступными через вырез в корпусе.

Есть функция цифровой коррекции вертикальных трапецеидальных искажений с автоматическим (+/−20°) и ручным (+/−30°) режимом работы.

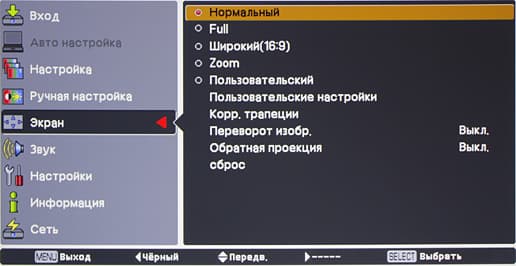

Кнопка FREEZE «замораживает» изображение, а кнопка NO SHOW — временно приостанавливает проекцию картинки, вместо нее выводится черное поле, которое можно заменить захваченным изображением. Есть несколько режимов геометрической трансформации, а также режим ручного изменения масштаба и положения изображения по обеим осям.

Присутствует функция цифрового увеличения с прокруткой картинки. Проектор допускает настольное и потолочное размещение и может работать как в режиме фронтальной проекции, так и на просвет. Согласно нашей условной классификации проектор можно отнести к классу среднефокусных. При фронтальном проецировании его можно располагать примерно на линии первого ряда зрителей или за ней.
Настройка изображения

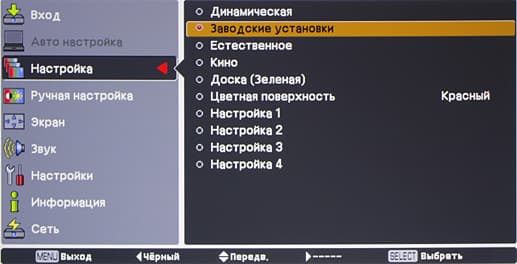

В проекторе есть несколько предустановленных профилей, включая оптимизированные для проекции на цветные однотонные поверхности, и четыре пользовательских профиля.

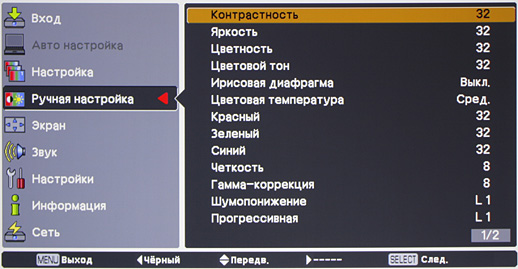

Изображение настраивается с помощью типичного набора настроек.

Настройки изображения запоминаются для каждого типа подключения. Лампа проектора имеет три ступени регулировки яркости.
Дополнительные возможности

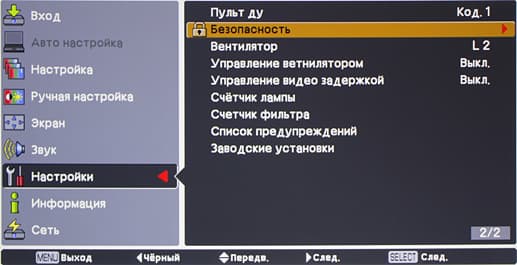

Ограничить несанкционированное использование проектора призваны функции блокировки кнопок на самом проекторе или на пульте и защиты паролем. При активации парольной защиты использовать проектор по назначению можно будет только после ввода пароля из 4 цифр (пароль запрашивается при каждом включении или только после перерыва в подаче питания). Процедура сброса парольной защиты в руководстве не описана.

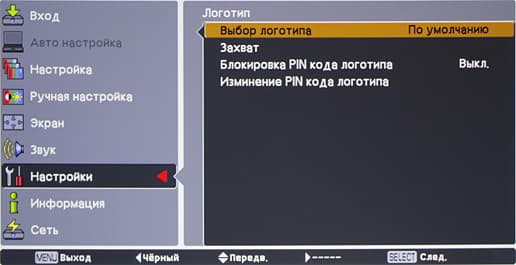

Можно захватить проецируемое изображение и использовать его как заставку при включении или при временном выключении проекции.

От неавторизованного изменения заставки предохранит защита паролем из 4 цифр. Есть отключаемая функция сбережения энергии, автоматически выключающая проектор или только лампу после заданного (1—30 мин) периода отсутствия сигнала. Проектор может отображать субтитры, предаваемые в NTSC-сигнале. Есть таймер презентации с прямым или обратным отсчетом.

В меню можно посмотреть последние 10 записей о нарушениях нормального функционирования проектора. При активации режима Автозапуск подача питания сразу включит проектор. По окончании работы проектор можно сразу отключать от питания, так как запасенной энергии вентиляторам хватит, чтобы охладить лампу до безопасной температуры. Эта функция представляет особую ценность при стационарной установке в классе или в лекционном зале, так как позволяет оставить только один доступный пользователям элемент управления — настенный выключатель. Пульт при этом можно убрать в недоступное место.
Звуковые характеристики
Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.
Проектор для своего класса шумит умеренно.
Режим | Уровень шума, дБА | Субъективная оценка |
Высокой яркости | 41,5 | Умеренно громко |
Средней яркости | 38 | Тихо |
Низкой яркости | 33 | Очень тихо |

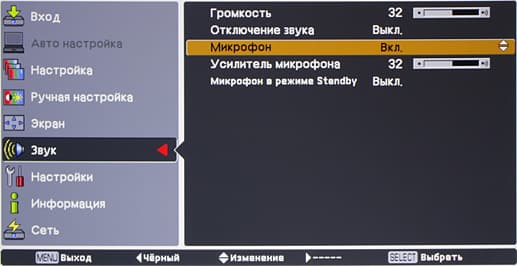

Встроенный динамик относительно громкий, искажения звука становятся очень заметными только на максимальной громкости. Микрофонный вход работает.
Тестирование видеотракта
VGA-подключение
Основное тестирование проходило в разрешении 1024 на 768 пикселей и вертикальной частоте обновления экрана 60 Гц. Результат работы автоподстройки в ручной коррекции не нуждается. Сетки через один пиксель выводятся четко. Цветные линии толщиной в один пиксель выводятся без потери цветовой четкости. Шкала серого не имеет заметных вариаций цветового тона. Слабые градации на шкале серого различимы в диапазоне от 1 до 255. Белое и черное поля достаточно равномерные по освещенности. Равномерность по цветовому тону хорошая. Геометрия близка к идеальной. Ширина цветной каймы на границах объектов, обусловленная наличием хроматических аберраций у объектива, не превышает 1/3 пикселя. Равномерность фокусировки очень хорошая.
Работа с источником композитного и компонентного видеосигнала
Четкость изображения хорошая. Тестовые таблицы с градиентами цветов и со шкалой серого не выявили каких-либо артефактов изображения. Слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются (завал в тенях не выходит за безопасные границы).
Функции обработки видеосигнала
В случае чересстрочных сигналов работа функции прогрессивного преобразования зависит от значения установки Прогрессивная. При Выкл. — картинка выводится по полям, при L1 только для неподвижных частей изображения кадр составляется из двух полей, при L2 кадр всегда составляется из полей, но любое движение сопровождается обязательной «расческой», при Пленка проектор пытается полностью восстановить исходный кадр, что в большинстве случаев ему удается для чередования полей 3-2, но в случае чередования 2-2 изображение чаще выводится по полям. При масштабировании из низких разрешений выполняется некоторое сглаживание границ объектов. Функция шумоподавления работает неагрессивно, не доводя процесс улучшения картинки до появления артефактов.
Измерение яркостных характеристик
Режим | Световой поток |
Динамическая, максимальная яркость | 2820 лм |
Динамическая, средняя яркость | 2570 лм |
Динамическая, низкая яркость | 1880 лм |
Режим | Равномерность |
Динамическая | +14%, −37% |
Режим | Контрастность |
Динамическая | 250:1 |
Максимальный световой поток немного ниже паспортного значения в 3000 лм. Контрастность типичная для 3LCD-проекторов. Равномерность средняя. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т.н. контрастность full on/full off.
Режим | Контрастность full on/full off |
Динамическая, низкая яркость, Ирисовая диафрагма вкл. | 2010:1 |
Динамическая, низкая яркость, Ирисовая диафрагма выкл. | 450:1 |
Динамическая, средняя яркость, Ирисовая диафрагма выкл. | 620:1 |
Динамическая, максимальная яркость, Ирисовая диафрагма выкл. | 680:1 |
В режимах средней и высокой яркости работает неотключаемая динамическая подстройка яркости лампы — для темных сцен яркость лампы понижается. Из-за этого при смене темных и светлых сцен картинка слегка мерцает. Кроме того, в проекторе есть динамически регулируемая диафрагма, работающая по этому же принципу, но уже отключаемая. Обе эти функции приводят к повышению контрастности full on/full off относительно нативного значения в 450:1.
В режиме высокой яркости потребление электроэнергии составило 260 Вт, в режиме средней яркости — 241 Вт, в режиме низкой яркости — 176 Вт, в режиме ожидания — 11,0 Вт при включенном сетевом интерфейсе и 0,8 Вт при выключенном.
Оценка качества цветопередачи
Для оценки качества цветопередачи мы использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.1.1).
Цветовой охват немного отличается от sRGB:

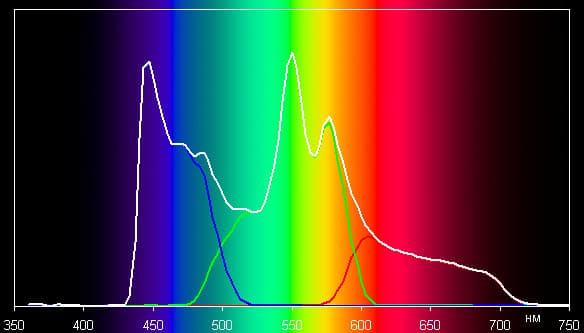

Ниже приведен спектр белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):

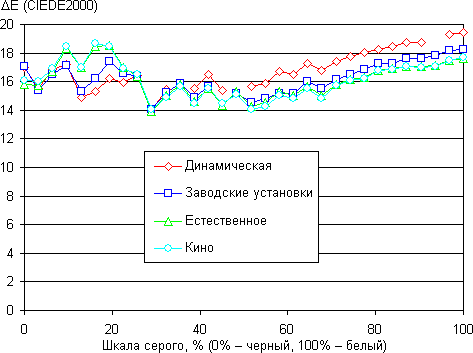

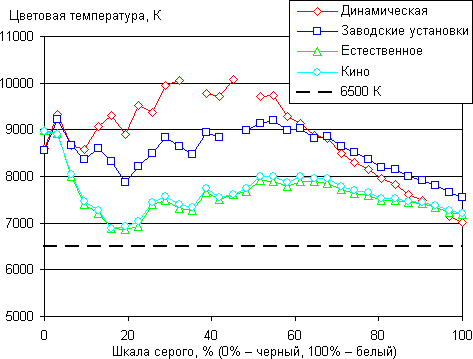

Цветовой баланс ближе всего к стандартному при выборе профиля Естественное или Кино. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) для четырех встроенных профилей:


Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Видно, что этот проектор оптимизирован скорее для получения высокой яркости, чем для достижения точной цветопередачи.
Выводы
Этот компактный и яркий проектор с разрешением XGA предназначен для проведения презентаций. Отличительными особенностями являются увеличенные сроки службы лампы и воздушного фильтра.
Достоинства:
- Длительные сроки службы лампы и воздушного фильтра
- Возможность контроля и управления по сети
- Русифицированное меню
Недостатки:
- Значимых нет
за предоставленный на тестирование проектор Sanyo PLC-XK3010
