ЖК-телевизоры Panasonic серии ET5 интересны прежде всего тем, что в них для создания стереоскопического изображения используется технология с чересстрочной круговой поляризацией, соответственно для просмотра 3D-изображения нужно использовать пассивные очки простейшей конструкции. Отметим, что на тестировании у нас была модификация TX-L42ET5E, предназначенная для продажи в Европе, однако по основным характеристикам она не отличается от российской модели TX-LR42ET5, что позволяет нам предлагать данную статью как обзор именно TX-LR42ET5.
Содержание:
- Комплект поставки, технические характеристики и цена
- Внешний вид
- Пульт
- Коммутация
- Звук
- Работа с источниками видеосигнала
- Измерение яркостных характеристик и энергопотребления
- Определение времени отклика и задержки вывода
- Оценка качества цветопередачи
- Измерение углов обзора
- Тестирование в стереоскопическом режиме
- Выводы
Комплект поставки, технические характеристики и цена
| Экран | |
| Тип экрана | ЖК-панель IPS со светодиодной подсветкой |
| Диагональ | 107 см (42 дюймов) |
| Разрешение | 1920×1080 пикселей (16:9) |
| Яркость | Нет данных |
| Контрастность | Brilliant Contrast |
| Угол обзора | 178° |
| Интерфейсы | |
| Антенный вход | Аналоговый и цифровой ТВ-тюнеры (DIN 75 Ом) |
| AV1 | RGB и композитный видеовходы, стереоаудиовход, композитный видеовыход, стереоаудиовыход, Q-Link (SCART через переходник) |
| AV2 | Композитный видеовход, компонентный видеовход, стереоаудиовход (4 RCA через переходник) |
| HDMI1/2/3/4 | HDMI-входы, видео и стереоаудио (L.PCM 48/44,1/32 кГц), HDAVI Control 5, версия 1.4 (3D Content Type, x.v.Colour, Deep Colour), обратный аудиоканал (только HDMI2) |
| PC | VGA-видеовход (mini D-sub 15 pin) |
| Выход на наушники | Разъем 3,5 мм миниджек |
| Digital Audio Out | Цифровой аудиовыход (Toslink) |
| Ethernet | Проводная сеть Ethernet (IEEE802.3) 10Base-T/100Base-TX (RJ-45) |
| Common Interface | Слот для карты доступа (PCMCIA) |
| USB 1/2/3 | USB-интерфейс 2.0 (гнездо типа А, 5 В макс. 500 мА), чтение с внешних накопителей (FAT16/FAT32/exFAT), подключение видеокамеры, USB-клавиатуры и игровых джойстиков |
| Картовод | Слот для SD-карт (SDXC/SDHC/SD-совместимый) |
| Wi-Fi | Подключаемый модуль IEEE802.11a/b/g/n |
| Совместимые видеосигналы | |
| Композитный | PAL, PAL60, SECAM, NTSC 3.58, NTSC 4.43 |
| Компонентный | 480i, 576i, 480p, 576p, 720p, 1080i@50/60 Гц |
| VGA | 640×400—1366×768@60 Гц |
| HDMI | 480i, 576i, 480p, 576p, 720p, 1080i, 1080p@24/50/60 Гц (Отчет MonInfo) |
| Аналоговый ТВ-тюнер | VHF/UHF/CATV; PAL/SECAM/M.NTSC (B/G/H, I, D/K, L/L'), NICAM/A2, телетекст |
| Цифровой ТВ-тюнер | DVB-T/T2/C (MPEG2 и MPEG4-AVC(H.264)), телетекст |
| Другие характеристики | |
| Акустическая система | Стереофонические фронтальные громкоговорители (75×22 мм, 2×10 Вт/8 Ом) |
| Особенности |
|
| Размеры (Ш×В×Г) | 997×650×247 мм с подставкой, 997×604×52 мм без подставки |
| Масса | 17,5 кг с подставкой, 14,5 кг без подставки |
| Потребляемая мощность | 107 Вт, 0,20 Вт в режиме ожидания |
| Напряжение питания | 220—240 В, 50/60 Гц |
| Комплект поставки |
|
| Ссылка на сайт производителя | www.panasonic.ru |
| Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) | Н/Д(0) |

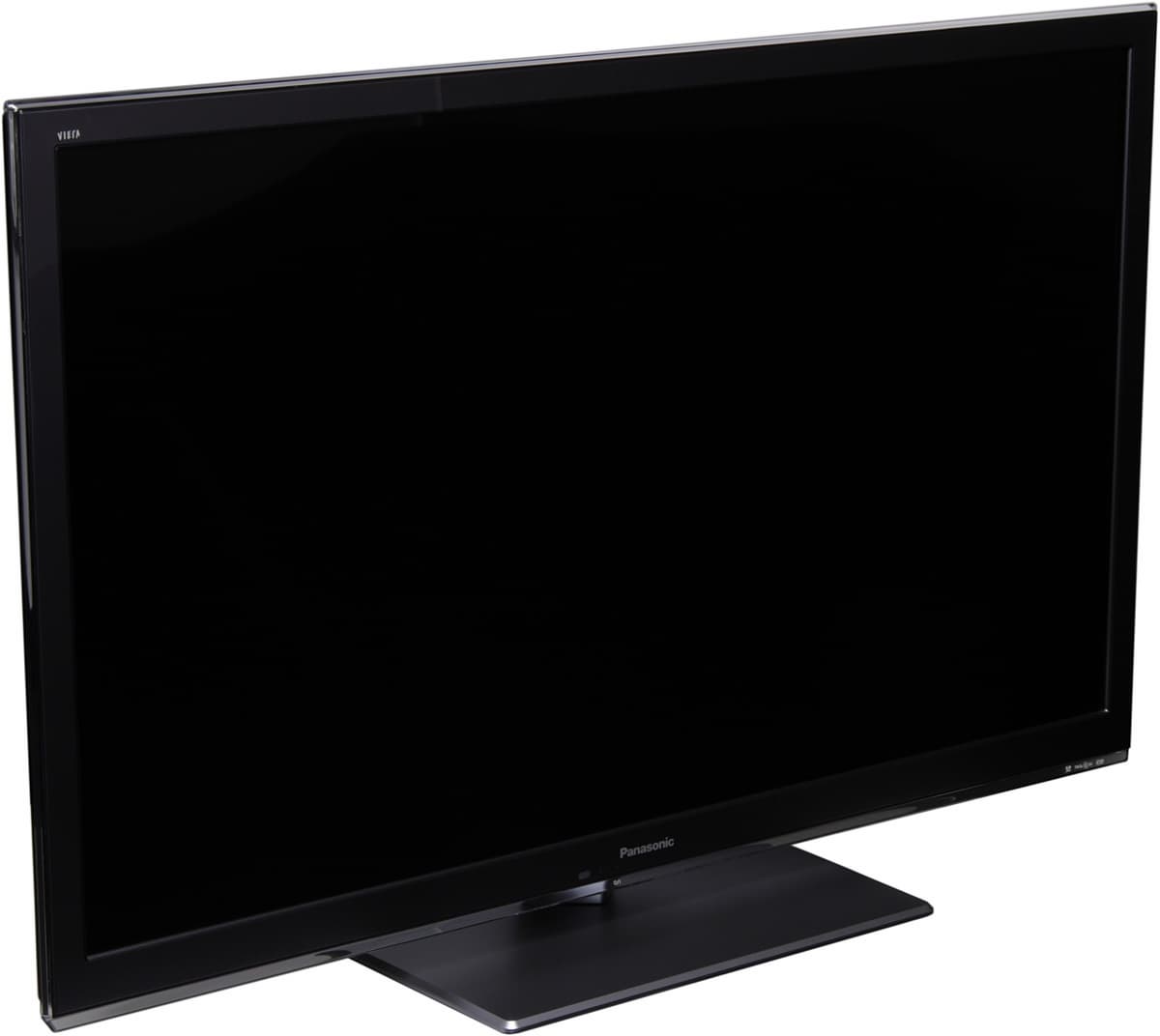

Внешний вид

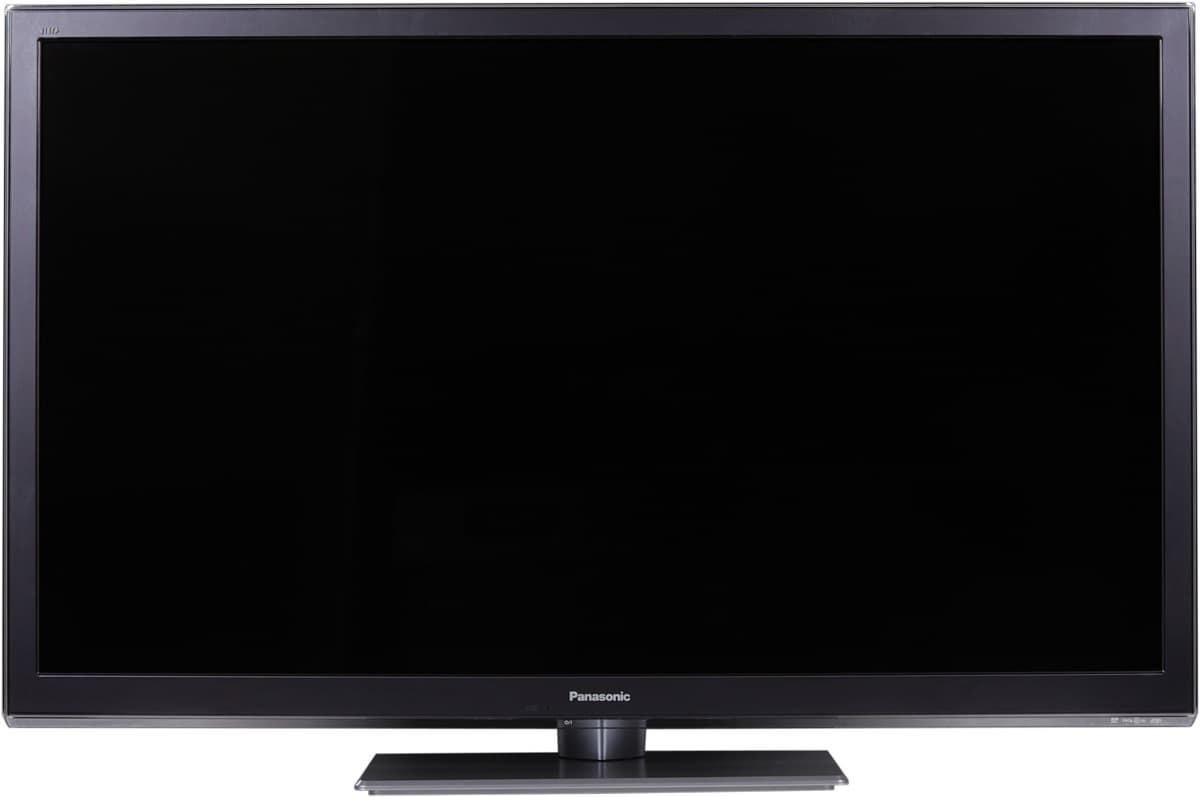

Дизайн строгий с минимумом декоративных элементов. У нас побывал телевизор с корпусом черного цвета, но заявлено также наличие модификации в белом корпусе, маркировка которой заканчивается на W (тут есть фотография белого варианта ). Корпус телевизора относительно тонкий (толщиной 52 мм по данным производителя), впрочем, корпус заметно утолщается только в нижней части в области крепления подставки и там, где расположены встроенные громкоговорители, поэтому визуально телевизор соответствует современной моде на тонкие телевизоры.
Фронтальная рамка и выступающая окантовка по периметру изготовлены из прозрачного пластика. Сам экран черный и практически зеркально-гладкий, однако антибликовый фильтр заметно подавляет отражения в экране, поэтому как зеркало поверхность экрана не воспринимается.
В нижней части рамки по центру расположены ИК-приемник пульта дистанционного управления, датчик освещенности, индикатор состояния (неяркий, светится красным в режиме ожидания, зеленым — при работе, и мигает, когда телевизор принимает сигналы с пульта) и логотип компании-производителя. Пара узких встроенных громкоговорителей располагаются за решетками на нижнем торце корпуса. Кожух, прикрывающий заднюю панель, выштампован из тонкого листа стали и имеет матовое черное покрытие. Интерфейсные разъемы и разъем питания находятся на задней панели.

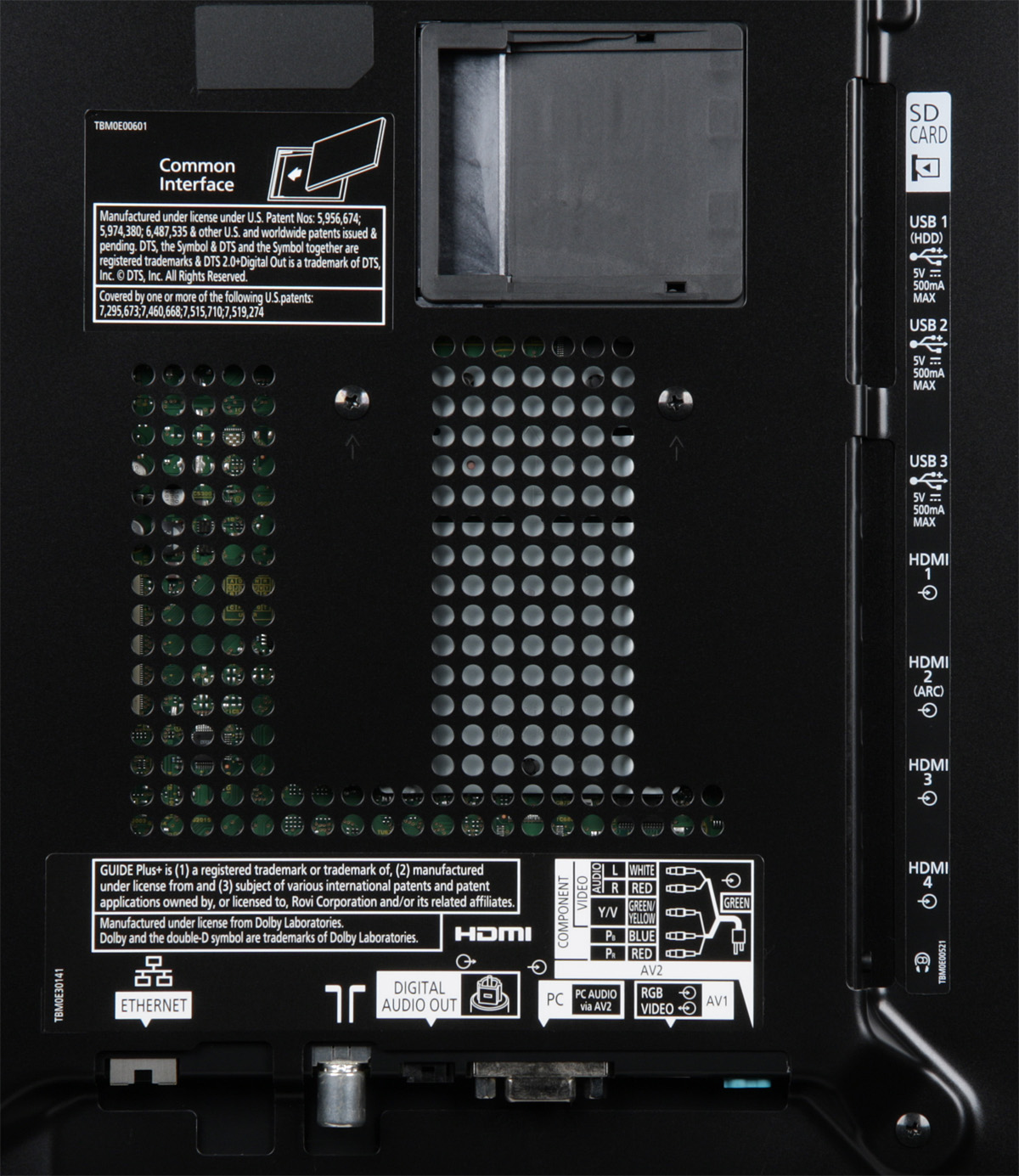

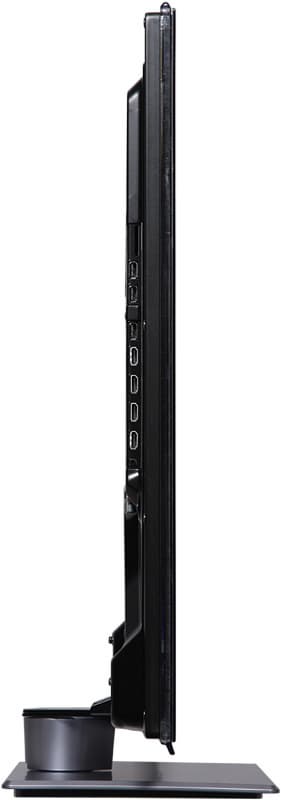

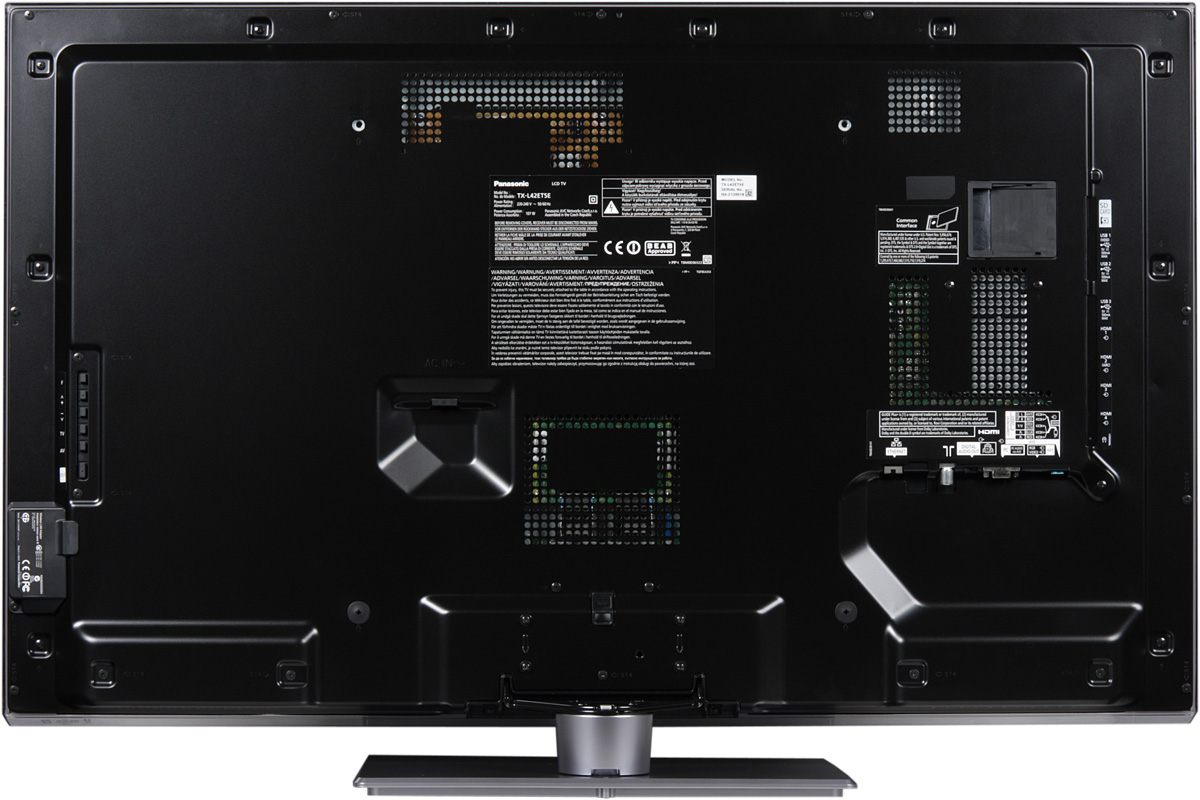

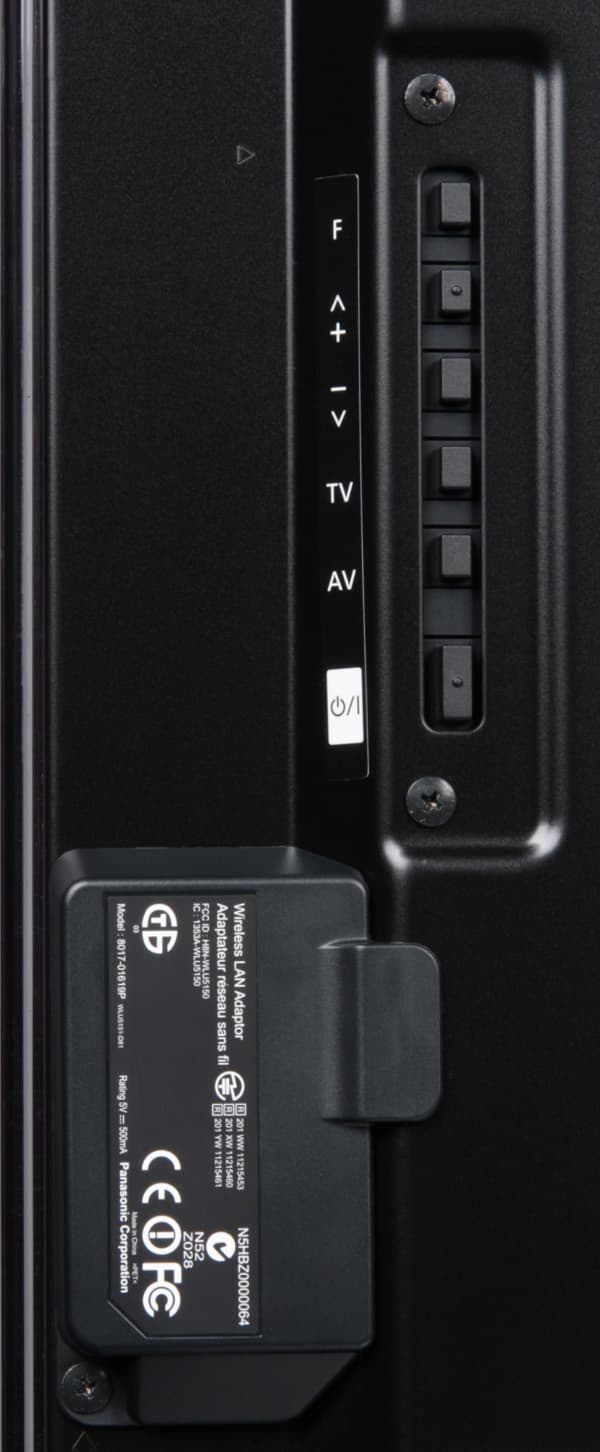

Все разъемы ориентированы в плоскости экрана и направлены вниз или вбок. Также на задней панели ближе к правому торцу расположены кнопки управления (чуть ниже — модуль WiFi).
Пластиковый хомут, входящий в комплект поставки, поможет стянуть отходящие кабели в аккуратный пучок. На задней панели находятся прикрытые заглушками 4 резьбовых отверстия, предназначенные для монтажа на настенном кронштейне. Охлаждение пассивное — воздух проходит через отверстия на задней панели. Основание и стойка штатной подставки прикрыты накладками из пластика с серебристым покрытием. Снизу основание усилено толстой стальной пластиной, на которую наклеены площадки из упругого пластика. На стойке закрепляется кронштейн из стального профиля, на который крепится собственно блок экрана. Телевизор стоит на подставке устойчиво и строго вертикально. Его можно только поворачивать вправо-влево на 15°. Традиционно в задней части подставки имеется отверстие, предназначенное для крепления ремешка, предотвращающего опрокидывание телевизора.

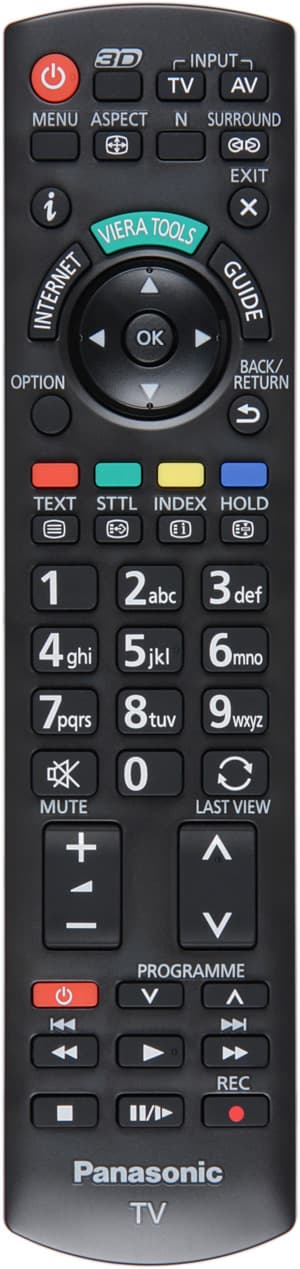

Пульт

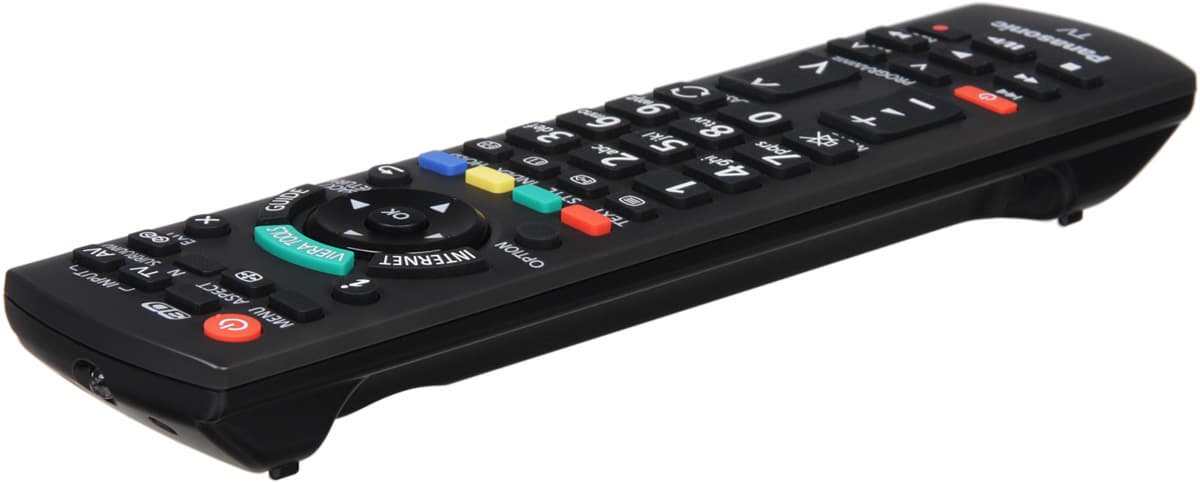

В отличие от пультов топовых моделей телевизоров Panasonic 2012 года, в этом подсветки нет, и он больше похож на пульты, которым уже несколько лет комплектуются телевизоры этой марки. Корпус пульта изготовлен из черного пластика с матовой поверхностью. Форма корпуса пульта эргономичная, а расположенные вдоль корпуса элементы питания улучшают балансировку. Часто используемые кнопки выполнены большими и имеют крупные контрастные обозначения. Кнопки в нижней части пульта позволяют напрямую управлять техникой от Panasonic (плеерами, домашними кинотеатрами и т.д) или передают команды мультимедийному плееру телевизора и через VIERA Link (то есть по HDMI) на подключенную к телевизору периферию. Специализация этих кнопок переключается особой последовательностью нажатий на кнопки пульта.
Коммутация
Набор интерфейсов, вид и расположение разъемов практически такие же как и в случае телевизора Panasonic VIERA TX-LR42DT50. Отличия два — в TX-LR42ET5 нет модуля Bluetooth и спутникового ТВ-тюнера.
Звук
Встроенные акустические системы хорошо передают средние и высокие частоты, и даже самое начало низких частот. Стереоэффект есть. Громкость достаточная для средних размеров комнаты, но запаса нет. Даже на высокой громкости отсутствует заметная перегрузка и нет явных паразитных резонансов. Общее впечатление положительное, так как громкоговорители телевизора неплохо справляются со всеми типами звуков, встречающимися в кино — с музыкой, вокалом, речью и звуками спецэффектов.
При подключении наушников встроенные громкоговорители не отключаются. Для их отключения нужно воспользоваться кнопкой на пульте или просто уменьшить громкость до нуля. Звук в наушниках чистый, хорошо воспроизводятся все частоты, запас громкости огромный, уровень фоновых помех ниже слышимого.
Работа с источниками видеосигнала
Тесты показали, что этот пункт можно целиком позаимствовать из статьи про телевизор Panasonic VIERA TX-LR42DT50.
Измерение яркостных характеристик и энергопотребления
Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась, как отношение яркости белого и черного поля в измеряемых точках. Измерения проводились в режиме Game (Игра).
| Параметр | Среднее | Отклонение от среднего | |
| мин., % | макс., % | ||
| Яркость черного поля | 0,37 кд/м² | −19,2 | 14,5 |
| Яркость белого поля | 312 кд/м² | −14,1 | 11,8 |
| Контрастность | 849:1 | −16,0 | 15,2 |
Аппаратные измерения показали, что контрастность высокая, равномерность белого поля, черного поля следствие контрастности приемлемая. Визуально на черном поле во весь экран можно заметить некоторую вариацию засветки, но выраженных локальных пятен с высокой засветкой мы не увидели.
В этом телевизоре применяется краевая светодиодная подсветка, при этом светодиоды расположены группами (возможно, в каждой всего один светодиод) и, видимо, по бокам экрана. Группы включаются попарно независимо — одновременно включаются группы напротив друг друга, что позволяет реализовывать сканирующий по вертикали режим подсветки. Управление подсветкой реализовано так, что на максимальной яркости модуляция яркости отсутствует (узкие провалы не в счет), а при понижении яркости появляется модуляция с частотой 120 Гц (при 60 Гц кадровой развертки):

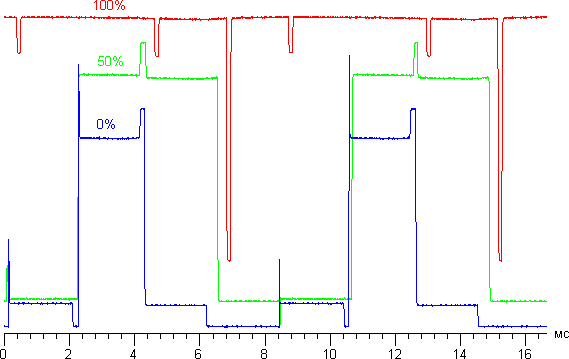

Зависимость яркости от времени при различных установках яркости подсветки.
Приведенные зависимости показывают, что на пониженной яркости пиковая яркость ниже, чем уровень максимальной яркости, отсутствуют интервалы с нулевой яркостью и графики яркости от времени напоминают аппроксимированную синусоиду. В итоге визуально мерцание подсветки на пониженной яркости выражено гораздо слабее, чем в случае модуляции подсветки прямоугольными импульсами со 100%-ной амплитудой.
Заметим, что яркость регулируется настройкой Контраст, также яркость понижается при выборе режима Энергосохр., а при включении Режим Эко яркость подстраивается под внешнюю освещенность — в темноте яркость экрана понижается, в ярко освещенном помещении яркость повышается. Кроме того, во всех режимах работает динамическая подстройка яркости — на темных сценах яркость понижается, на светлых яркость снова повышается. Однако в режимах Игра и True Cinema подстройка яркости выполняется особым образом, так как в этих режимах при выводе черного поля во весь экран яркость подсветки не уменьшается, но ее изменение регистрируется в случае переходов между оттенками серого различной яркости. График ниже получен при переходе от черного во весь экран к белому в режиме Нормальный после 5 секунд вывода черного поля во весь экран:

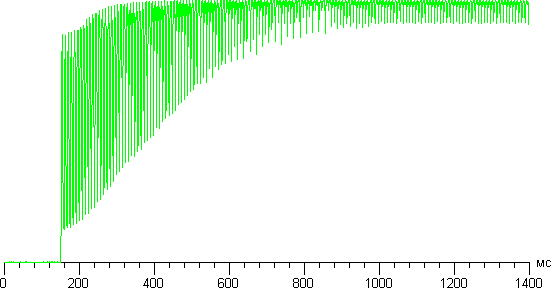

Зависимость яркости от времени при переходе от черного во весь экран к белому.
Видно, что подстройка выполняется относительно быстро, однако в случае фрагментов реальных фильмов иногда яркость менялась с некоторым опозданием, чего не случалось в случае режимов Игра и True Cinema. Поэтому рекомендуем выбирать эти режимы, если при просмотре фильма явно наблюдаются неестественные изменения в яркости изображения.
Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02».
| Значение настройки Контраст | Яркость, кд/м² | Потребление электроэнергии, Вт |
| 60 | 336 | 91 |
| 30 | 197 | 67 |
| 0 | 70 | 45 |
На максимальной яркости изображение не будет казаться блеклым даже в ярко освещенном помещении, а на минимальной телевизор будет не утомительно смотреть даже в полной темноте.
В режиме ожидания потребление составило 0,2 Вт.
Определение времени отклика и задержки вывода
Время отклика при переходе черный-белый-черный равно 16,9 мс (6,0 мс вкл. + 10,6 мс выкл.). Переходы между полутонами происходят в среднем за 14,4 мс в сумме. Присутствует некоторый «разгон» матрицы, что иллюстрирует график яркости от времени, полученный для полутонового перехода:
Однако «разгон» минимальный и, видимо, применяется только в случае перехода к светлым оттенкам.
Задержка вывода изображения относительно ЭЛТ-монитора при 60 кадр/с для режима Игра составила 33 мс при VGA-подключении и 43 мс при DVI-подключении. В целом, такая задержка и относительно небольшое время отклика позволяют с относительным комфортом играть в динамичные игры. Заметим, что в режимах, отличных от Игра задержка значительно возрастает — до 113-123 мс.
Оценка качества цветопередачи

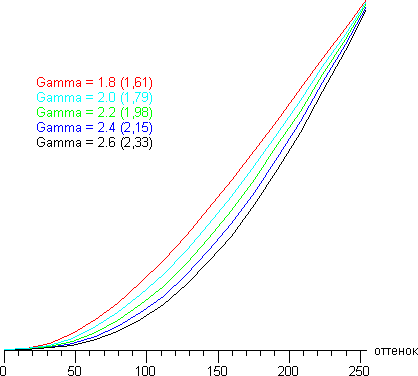

Вид кривой гамма-коррекции зависит от настройки Гамма. Графики ниже получены при измерении яркости 17 оттенков серого при различных значениях Гамма. В скобках приведены показатели аппроксимирующей степенной функции.
К стандартному значению 2,2 показатель ближе всего при Гамма = 2.4. Для оценки характера роста яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) при Гамма = 2.4. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

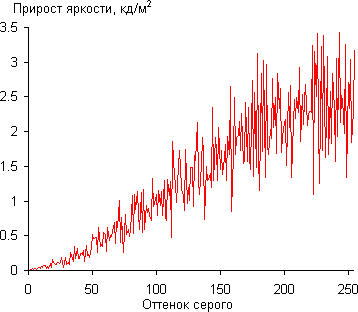

Рост прироста яркости в целом равномерный, и каждый следующий оттенок значимо ярче предыдущего, начиная с ближайших к черному оттенков:

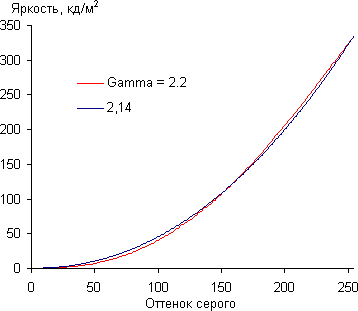

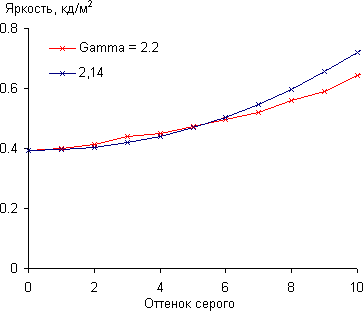

Аппроксимирующая показательная функция (с показателем 2,14) немного отклоняется от реальной гамма-кривой:
Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.3.4).
Цветовой охват практически совпадает с sRGB:

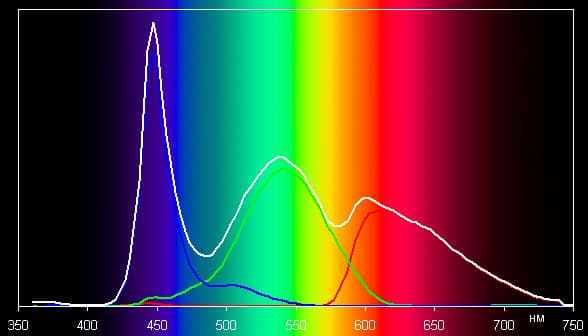

Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов).

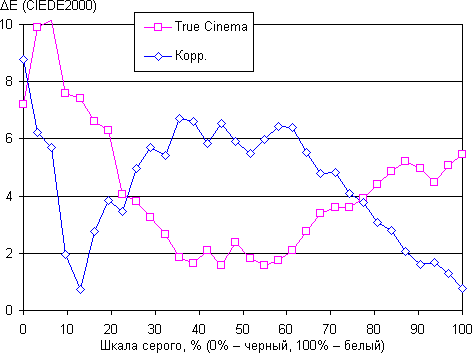

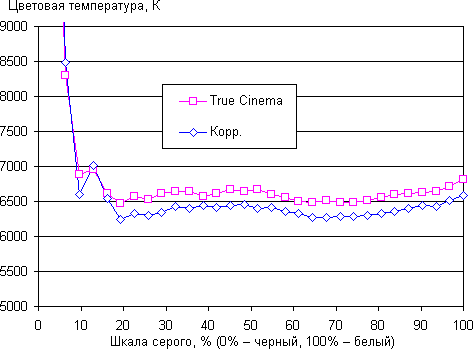

Компоненты цветов имеют характерный для устройств со светодиодными источниками света унимодальный вид. Цветопередача во всех режимах немного отличается от стандартной, поэтому мы попытались вручную ее скорректировать, регулируя усиление и смещение трех основных цветов. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) для режима True Cinema (режим с минимальным вмешательством в исходное изображение) и после ручной коррекции:
Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Ручная коррекция привела в норму точку белого и темно-серого, но на остальной части шкалы серого ΔE немного возрастает. Впрочем, для достоверной по бытовым меркам цветопередачи достаточно выбрать режим True Cinema.
Измерение углов обзора
Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях. Так как свойства IPS-матрицы симметричны относительно вертикальной (с небольшим допущением) и горизонтальной осей, то для экономии времени измерения проводились только при отклонении вниз, вниз и вправо по диагонали и вправо, но для наглядности и удобства сравнения графики были достроены симметричным отражением кривых относительно вертикальной оси.
 |
 |
| В вертикальной плоскости |
В горизонтальной плоскости |
 |
 |
| По диагонали |
Яркость черного поля |
 |
|
| Контрастность |
|
Уменьшение яркости на 50% от максимального значения:
| Направление | Угол, градусы |
| Вертикальное | 32 |
| Горизонтальное | 42 |
| Диагональное | 38 |
Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. Чуть быстрее падает яркость при отклонении в вертикальном направлении. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями, за исключением яркости черного поля, которая начинает резко возрастать уже при 20° отклонения от перпендикуляра к экрану. Если сидеть близко к экрану, то черное поле по углам уже будет заметно светлее, чем в центре. Контрастность в диапазоне углов ±82° для двух направлений значительно превышает 10:1 и только при отклонении по диагонали опускается ниже отметки 10:1 при отклонении на 73° и более.
Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в отклонение ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:
В качестве реперной точки можно выбрать отклонение в 45°. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3. Из графиков следует, что при взгляде под углом при отклонении по диагонали заметно изменяются синий и светло-синий, а при отклонении по горизонтали — светло-синий. Изменения других цветов выражены слабее.
Тестирование в стереоскопическом режиме
Для создания стереоскопического изображения применяется технология с чересстрочной круговой поляризацией, соответственно для просмотра 3D-изображения нужно использовать пассивные очки простейшей конструкции. Поляризатор правого стекла таких очков практически не пропускает свет от (допустим) четных строк, поляризатор левого стекла — от нечетных строк матрицы. То есть для создания иллюзии трехмерной картинки ракурсы для глаз нужно выводить с чередованием через строку. У этого способа есть два основных недостатка: во-первых, в два раза снижается разрешение по вертикали, во-вторых, каждая вторая строка выводится черной, что гораздо заметнее, чем просто снижение разрешения, особенно, если сидеть близко к экрану. Отметим, что в обычном 2D-режиме (то есть если смотреть без очков) никакой чересстрочной структуры нет, и изображение на экране ничем принципиально не отличается от картинки аналогичного по качеству телевизора, у которого нет чересстрочной поляризации. Зато в сравнении с затворным способом формирования стереоскопического изображения, отсутствует мерцание и сильно упрощается конструкция очков.

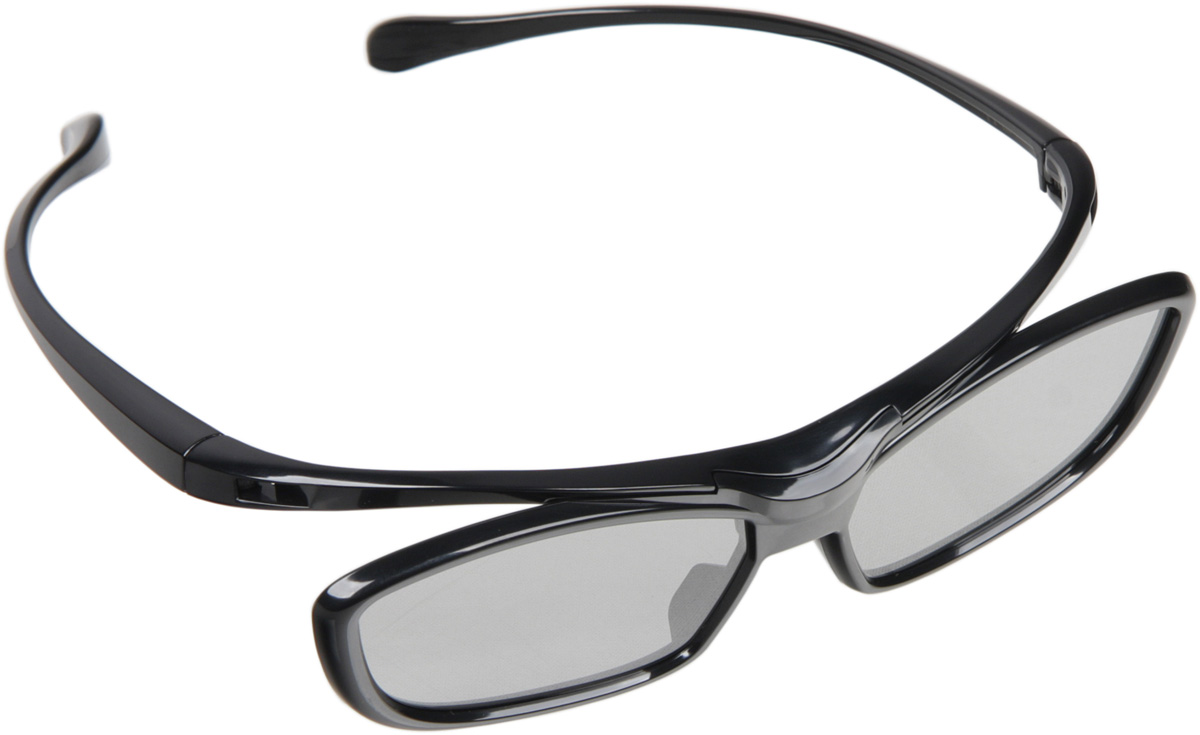

В комплекте поставки очков целых четыре пары. Очки очень легкие, к их присутствию на голове быстро привыкаешь и их удобно использовать совместно с обычными корректирующими очками.
Телевизор поддерживает три способа приема стереопары — упакованные кадры (Покадровый, только по HDMI-интерфейсу), когда передаются два полных кадра (разрешением до 1920 на 1080 пикселей каждый) для обоих глаз, и два совмещенных формата: по горизонтали (Гориз. совмещенный, в правой половине кадра ужатый в два раза по горизонтали кадр для одного глаза, в левой половине — для второго), и по вертикали (Вертик. совмещенный, похоже на предыдущий, только кадры для глаз размещаются в нижней и верхней половине кадра). Есть и еще один режим вывода стереоскопического изображения — режим автоматического преобразования обычной «плоской» картинки в стереоскопическую.

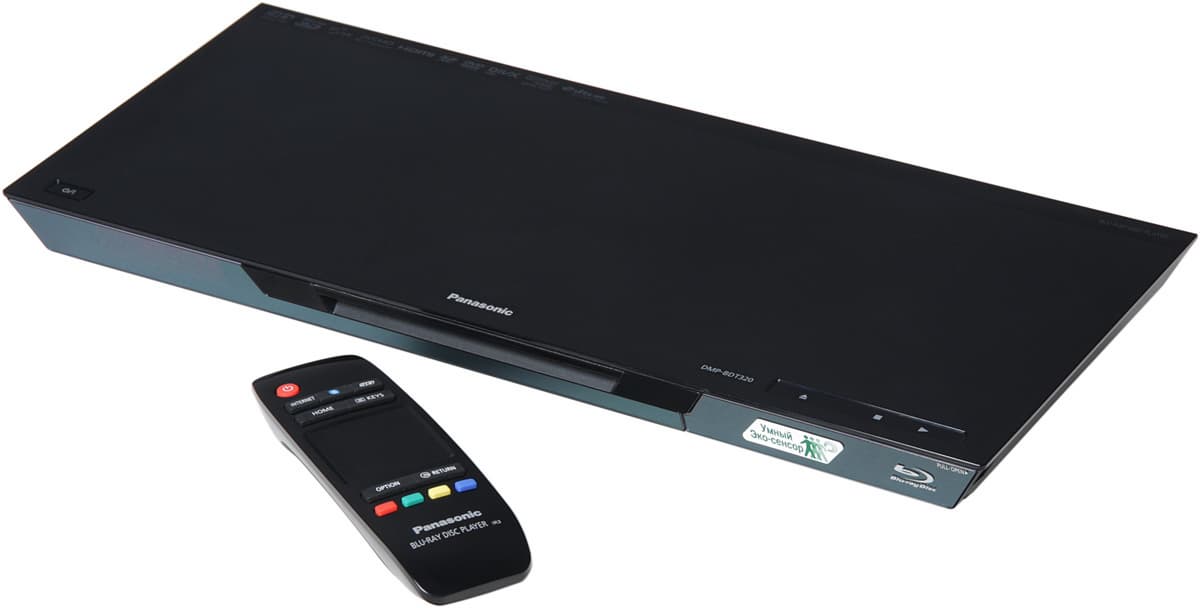

Тестирование стереоскопического режима Покадровый мы проводили с помощью Blu-ray-плеера Panasonic DMP-BDT320:
Качество разделения ракурсов оказалось очень высоким. Чересстрочную структуру, конечно, увидеть можно, но через какое-то время к ней привыкаешь и перестаешь обращать на нее внимание. Самое главное — это высокий уровень комфорта и никакой утомляемости от долгого просмотра стереоскопического изображения.

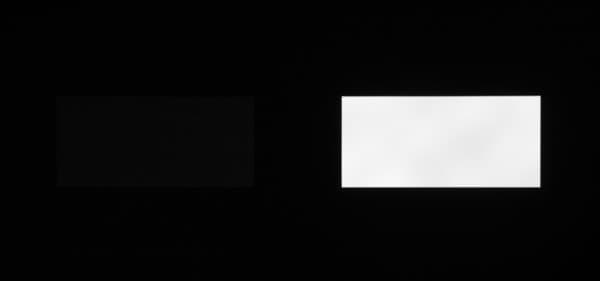

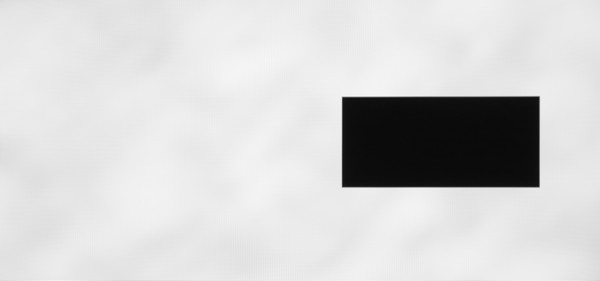

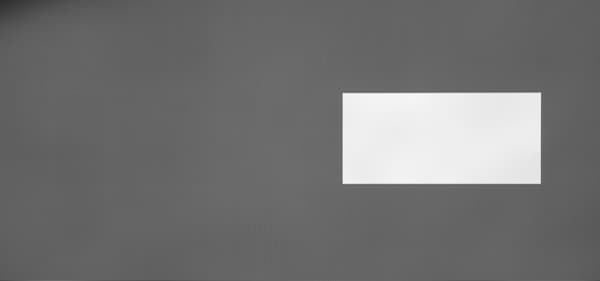

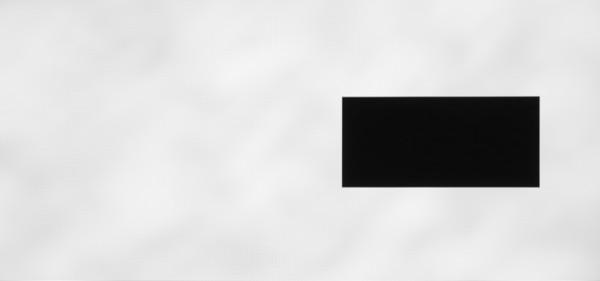

Для тестирования эффективности разделения для глаз мы вывели три тестовых изображения с черным прямоугольником на белом фоне, с белым прямоугольником на черном фоне и со светло-серым прямоугольником на темно-сером фоне. В стереопарах прямоугольники были смещены относительно друг друга, поэтому при просмотре через очки при 100%-ном разделении можно было бы видеть только один прямоугольник. Фотографии ниже сделаны через очки, при этом экспозиция подбиралась так, чтобы белое поле на фотографиях было максимально ярким, но еще не пересвеченным.
Видно, что качество разделения черного на белом фоне идеальное. Разделение серого на сером и белого на черном очень и очень хорошее. Отметим, что такое качество разделения достигается, только если плоскости стекол очков располагаются примерно параллельно плоскости экрана, правое и левое стекло выровнены по горизонтали, зритель смотрит примерно в центр экрана и перпендикулярно плоскости экрана. Особенно ухудшается разделение при отклонении вверх-вниз, горизонтальный сектор с хорошим разделением гораздо шире. Впрочем, на практике ухудшение разделения будет заметно только с таких позиций, с которых в любом случае смотреть телевизор не рекомендуется.
Максимальная яркость при выводе белого поля в случае регистрации через очки уменьшается до 41% относительно регистрации белого поля в 2D-режиме и без очков. Согласно субъективным ощущениям недостатка яркости в стереоскопическом режиме нет.
Выводы
В данную статью не вошли описания мультимедийных возможностей (встроенный мультиформатный плеер, клиент DLNA, сервисы VIERA Connect) и работы ТВ-тюнера, так как в продвинутых моделях телевизоров Panasonic все это реализовано примерно одинаковым образом, и описано в предыдущих статьях (см. «Новые возможности Panasonic VIERA Connect» и «Плазменный телевизор Panasonic VIERA TX-PR50VT50». Также у TX-LR42ET5 много общего с ЖК-телевизором TX-LR42DT50. Впрочем, есть и принципиальное отличие, которое заключается в способе формирования стереоскопического изображения. Получается, что телевизоры серии ET5, сохраняя большинство функций старших моделей, предоставляют пользователю возможность смотреть 3D с помощью другой технологии, что особенно оценят те, у кого затворный способ вызывает повышенную утомляемость глаз.
Достоинства:
- Аккуратный дизайн
- Хорошее качество изображения
- Поддержка стереоскопического режима
- Четыре пары пассивных очков в комплекте поставки
- Отличная реализация функции вставки промежуточных кадров
- Поддержка воспроизведения различного мультимедийного контента в том числе в стереоскопическом режиме
- Доступ к сетевым службам и приложениям VIERA Connect
- Поддержка серверов UPnP (DLNA)
- Хорошее качество встроенной акустики и отличное — выхода на наушники
- Удобные в использовании пульт и меню
Недостатки:
- Не поддерживается разрешение 1920 на 1080 при VGA-подключении
