Компания Panasonic, являясь одним из создателей формата AVCHD, тем не менее не отказывается от дальнейших разработок видеокамер стандартного разрешения, записывающих в "древний" (по меркам современных технологий) формат MPEG-2. Наверное, оно и правильно большинство пользователей не готовы к тотальному переходу на новый Full-HD формат, требующий дополнительных затрат на соответствующие средства проигрывания (Blu-ray и прочие HD медиаплееры) и отображения (Full-HD телевизоры и мониторы). Затрат, в первую очередь, конечно, финансовых (о средствах редактирования такого видео мы даже и не упоминаем...).
- Конструкция, технические характеристики
- Видеосъёмка
- Тестирование в Imatest
- Сравнительное тестирование в одинаковых условиях
- Выводы
Конструкция, технические характеристики

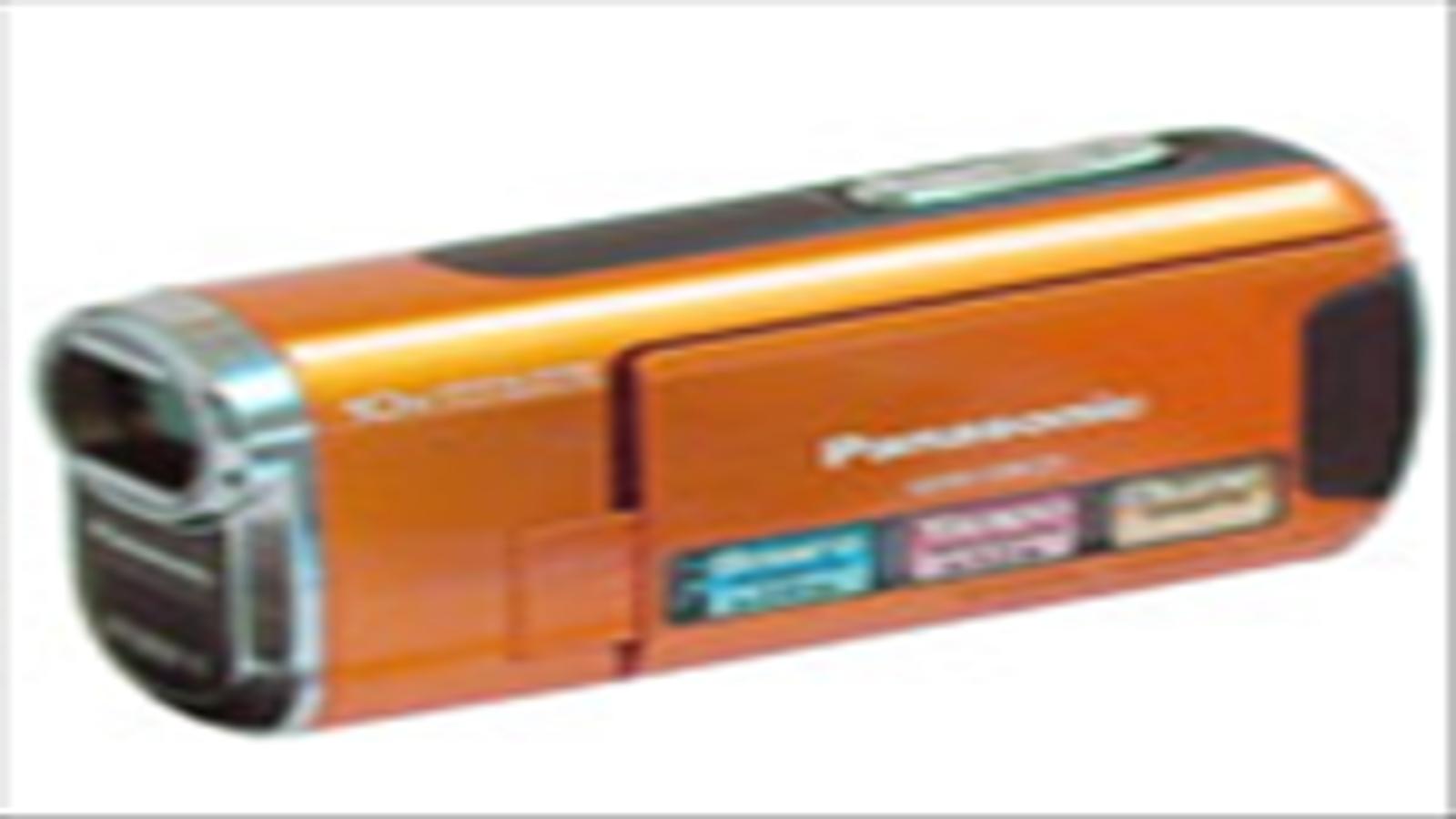

В начале лета, аккурат к отпускному сезону, компания Panasonic анонсировала одну из свежих разработок видеокамеру SDR-SW21, специально предназначенную для любителей активного отдыха, желающих запечатлеть свои солнечные приключения.
Судите сами: в комплекте, помимо видеокамеры, имеется специальный ярко-оранжевый поплавок, не дающий камере утонуть. А из этого следует, что... Правильно, камера эта может работать в воде! Правда, глубина ограничена лишь двумя метрами, а максимальное время работы в подводном положении составляет 30 минут. Более того: камера эта не боится ни пыли, ни песка, ни ударов средней силы, выдерживая падение на твёрдую поверхность с высоты 1,2 м.

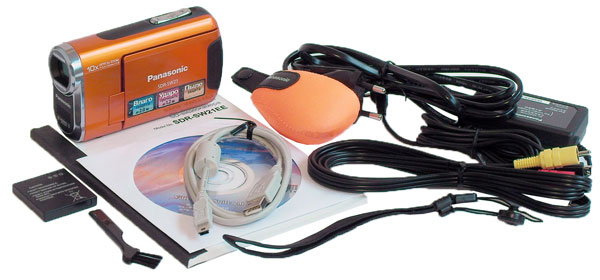

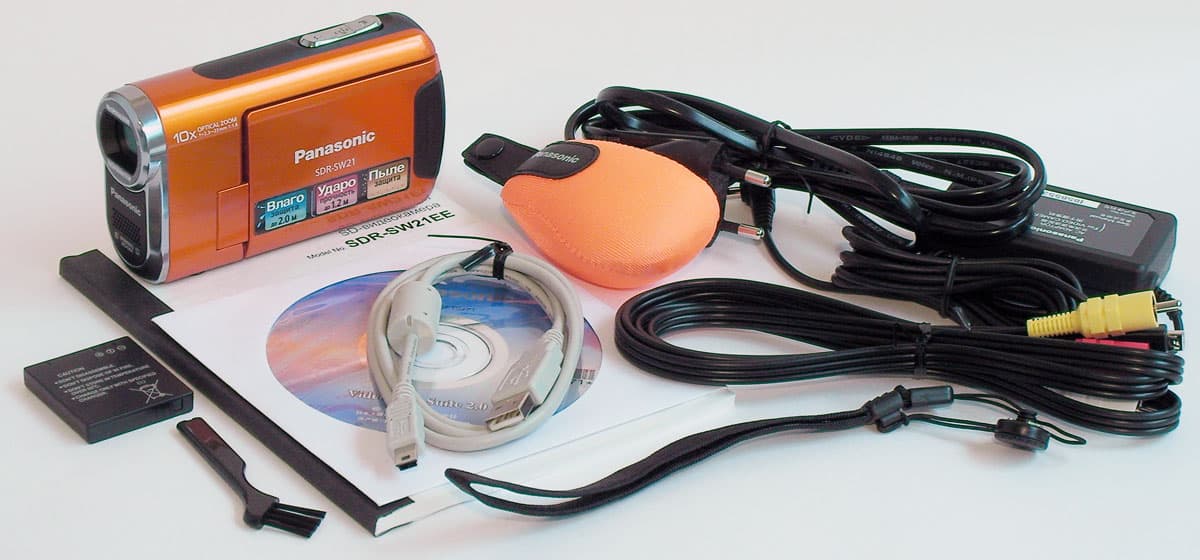

Вместе с видеокамерой в комплект входит блок питания, AV-кабель, USB-кабель, литий-ионная аккумуляторная батарея VW-VBJ10 ёмкостью 940 мАч, инструкция на русском языке, CD с программным обеспечением, ремешок на руку и щёточка для очистки внутренних поверхностей герметичных отсеков.

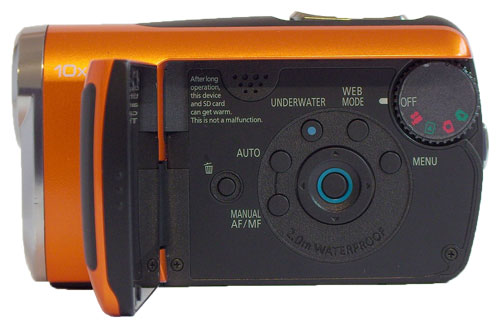

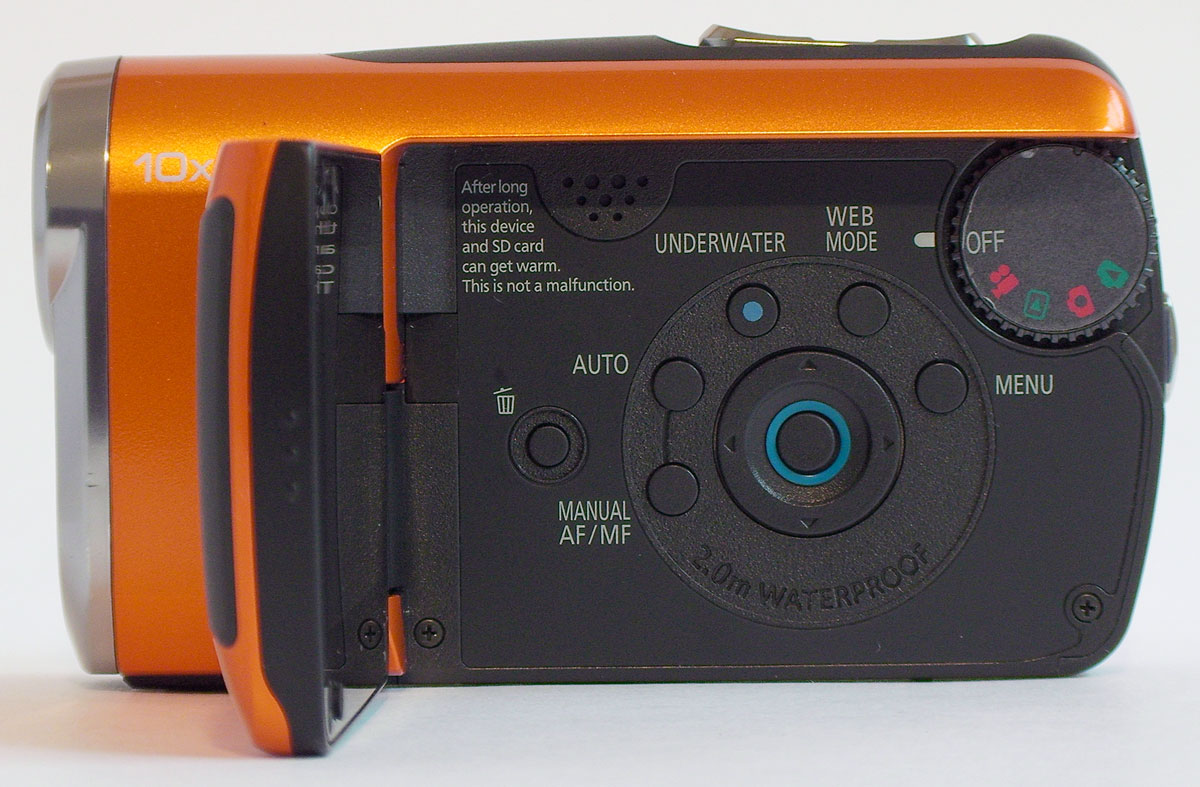

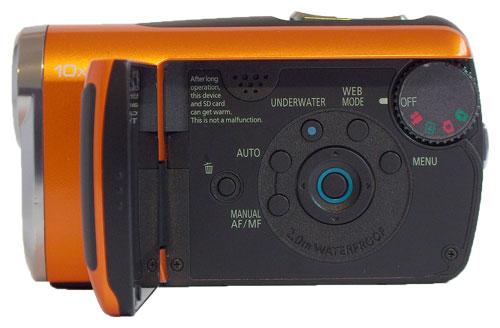

Корпус камеры представляет собой прочный металлический кирпичик с пластмассовыми вставками. Кнопки, расположенные под ЖК-экраном, имеют лёгкий, но малый ход иногда трудно определить, нажал ты кнопку или нет. Вместо пятипозиционного джойстика для навигации по меню здесь используется четырёхпозиционная кнопка-кольцо с дополнительной кнопкой в центре (нажатие на последнюю во время съёмки вызывает быстрое меню, где доступны ручные настройки).
Предназначение кнопок, расположенных по внешнему кругу, очевидно при первом же взгляде. Однако о двух из них следует упомянуть отдельно. Так, кнопкой UNDERWATER активизируется режим съемки под водой. Данный режим задействует специальный аудиофильтр, подавляющий шум от сервопривода автофокуса. При этом функции микрофонного зума и устранения шума ветра в подводном режиме не работают.
Кнопка с надписью WEB MODE нам уже знакома по недавнему обзору видеокамеры Panasonic SDR-H80. Напомним: данная кнопка задействует режим съёмки для последующей конвертации и загрузки получившегося видео на YouTube, всего лишь ограничивая время записи 9 минутами 59 секундами (это максимальная длительность видеоклипов, которые можно загружать на YouTube).

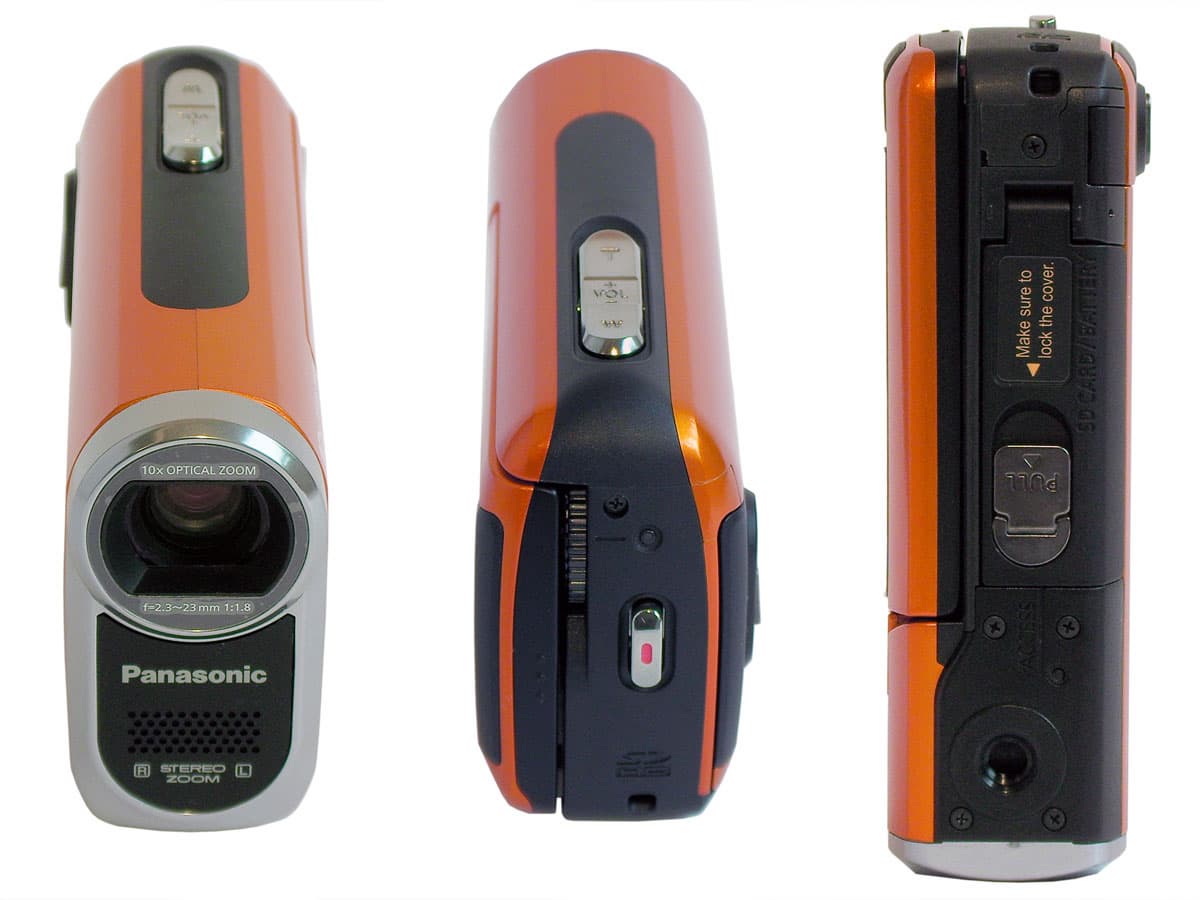

Стекло объектива ничем не защищено, резьба для аксессуаров отсутствует. Под объективом расположен стереомикрофон, закрытый изнутри специальной водонепроницаемой плёнкой. Верхнюю сторону аппарата венчает рычаг-качалка для управления зумом, а на тыльной стороне находится кнопка начала/остановки записи да светодиодный индикатор состояния. В днище видеокамеры имеется стандартное резьбовое отверстие для крепления к штативу, а также особой конструкции герметичный запирающийся слот, где упрятаны гнёзда под батарею и карту памяти.

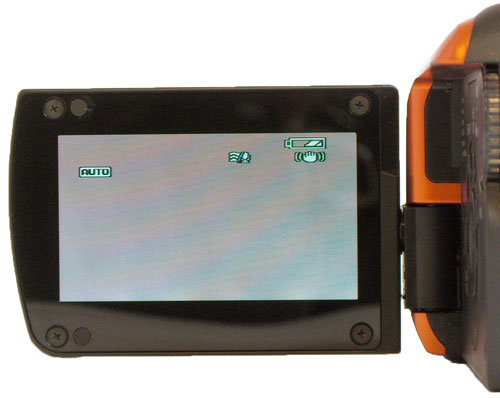

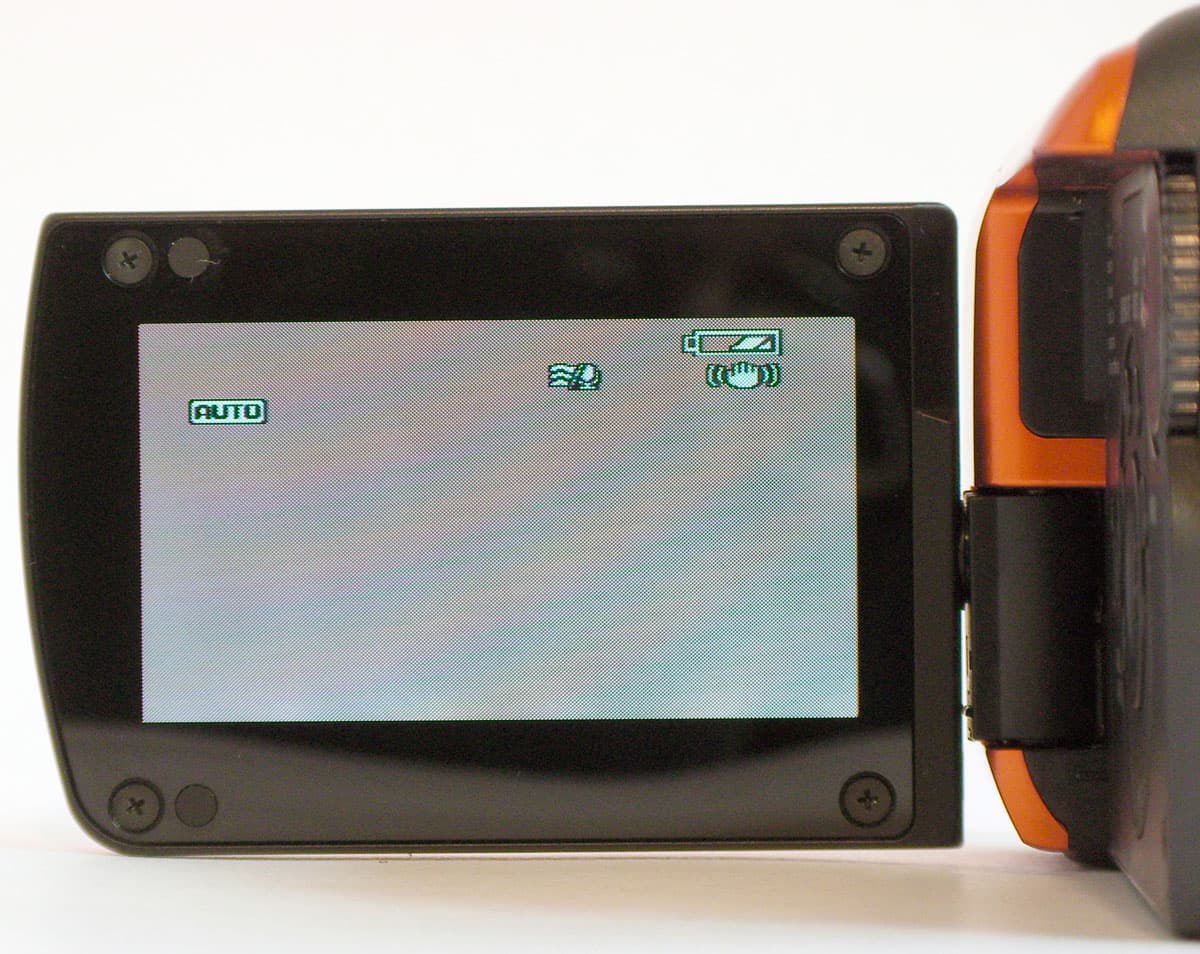

Откидывающийся ЖК-экран имеет довольно тугой ход, никаких органов управления на нём не имеется. Четыре шурупа, ввинченных по краям защитного стекла, подчёркивают подводное назначение аппарата. Поворот экрана вокруг оси ограничен 180 градусами, в отличие от большинства видеокамер, где экран можно вращать на 270 градусов вокруг оси.
Данная видеокамера позволяет включить запись как при открытом, так и при закрытом экране большой плюс! Оно и понятно: к чему открывать этот экран под водой или, к примеру, если аппарат закреплён на шлеме?

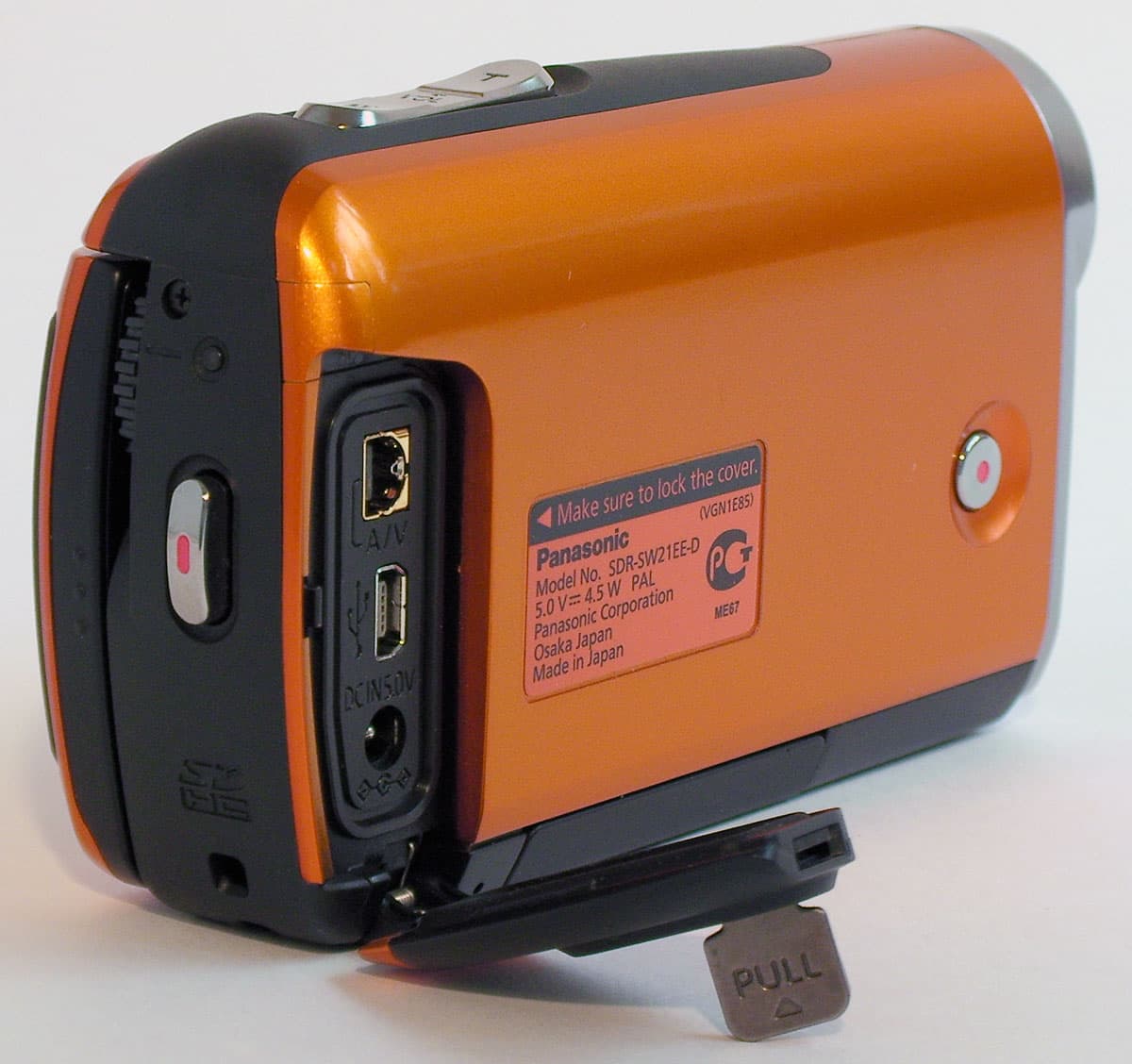

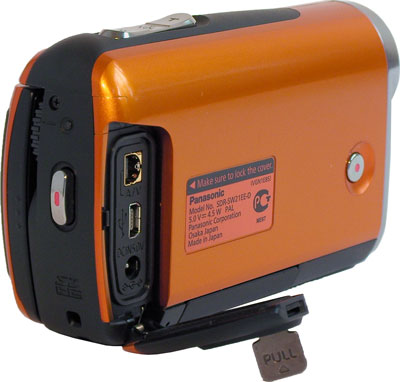

На правой части корпуса расположена кнопка записи, дублирующая основную, находящуюся на тыльной стороне аппарата. Доступ к интерфейсам осуществляется через герметично закрывающийся слот той же конструкции, что находится в днище видеокамеры. Здесь под этой крышкой прячутся аудио-видео выход, USB-порт, и разъём для подключения питания.

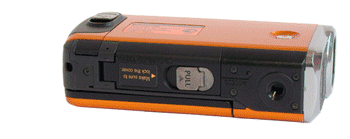

Крышки этих отсеков подпружинены, а запирающие устройства представляют собой поворотные замки, предохраняющие крышку от самопроизвольного открывания. Но всё-таки лучше стараться не задевать эти замочки руками или предметами во время съемки под водой, ведь пара-тройка случайных движений и обращение в сервис обеспечено.
![](panasonic-sdr-sw21/transform.gif)
Краткие (основные) технические характеристики видеокамеры приводятся в таблице ниже. Более подробную информацию можно узнать на сайте производителя.
Параметр | Значение |
Объектив 35-мм эквивалент Фокусное расстояние Диаметр фильтра | 44.1-441mm (4:3), 44.4-444mm (16:9) [видео] 43.4-434mm (4:3) [фото] 2.3-23.0 мм 37 мм |
Датчик изображения | 1/6" CCD |
Баланс белого | Авто/В помещении/Вне помещения/Своя настройка/Под водой |
Габариты, вес | 35 x 68 x 117 мм, 238 г |
Потребление энергии | 2,9 Вт |
Носитель | SD/SDHC карта памяти (High Speed/Class 2, 4, 6) |
Формат видео | MPEG-2, 16:9/4:3, XP (704х576, VBR 10 Мбит/сек), SP (704х576, VBR 5 Мбит/сек), LP (704х576, VBR 2,5 Мбит/сек) |
Формат фото | JPG, 640х480, два уровня качества |
Процессор изображения | Pure Colour Engine |
Оптический трансфокатор | 10х |
Интерфейсы | AV-выход, USB 2.0 |
Прочие характеристики Водонепроницаемость Ударопрочность Пылезащищённость | max 2 м max 1,2 м да |
В заключение описания технических характеристик приведём ролик, иллюстрирующий строение программного меню видеокамеры.
В камере также имеется режим предварительной записи. В данном режиме видео постоянно записывается в буфер, всегда сохраняя в нём около трёх последних секунд, которые автоматически добавятся к записи это позволяет не упустить интересный момент во время съёмки. Активируется эта функция посредством быстрого меню.
И всё же непонятно: что помешало конструкторам вывести управление этим режимом на быстродоступную "железную" кнопку, чтобы не активировать эту функцию через меню каждый раз, когда она требуется?
Видеосъёмка

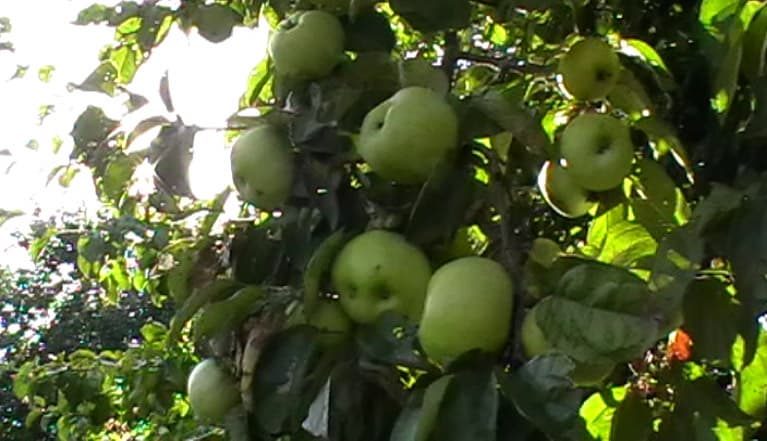

Качество получаемого видео вполне обычно для любительской видеокамеры, снимающей в MPEG-2 со стандартным разрешением.
Цвета выглядят довольно натурально, автоматический баланс белого ошибается очень редко. Работа электронного стабилизатора удовлетворительна, и не приводит к залипанию картинки.
Подводные съёмки во всей их красе смогут проделать, наверное, лишь те, у кого под боком море или чистое озеро. В наших же условиях прозрачную воду можно найти, разве что открыв водопроводный кран не обессудь, уважаемый читатель...
Запись водной глади обходится без рассыпаний, битрейта вполне хватает для кодирования сложной изменчивой поверхности. Ну, а звук действительно становится глуше при погружении аппарата в воду впрочем, это совершенно неудивительно.
Поскольку прилагаемое к камере ПО совершенно идентично рассмотренному ранее в обзоре видеокамеры Panasonic SDR-H80, мы незамедлительно переходим к "синтетическим" тестам.
Тестирование в Imatest
Тестирование проводилось при естественном освещении, боковой свет.
Тест SFR
![](panasonic-sdr-sw21/imatest-02.png)

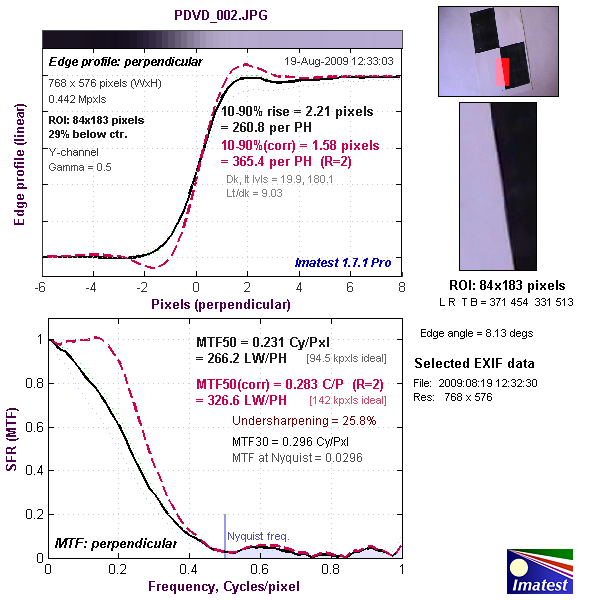

Верхний график представляет собой краевой профиль, для которого приведено значение 10-90% rise distance в пикселях, а нижний график представляет собой MTF (Modular Transfer Function функция передачи модуляции), для которой приведен параметр MTF50 в циклах на пиксель. Краевой профиль и MTF камеры показаны черной линией. Красной пунктирной линией обозначен краевой профиль и MTF, которые программа Imatest считает близкими к оптимальным. 10-90% rise distance и MTF50 также являются расчетными величинами Imatest.
![](panasonic-sdr-sw21/imatest-01.png)

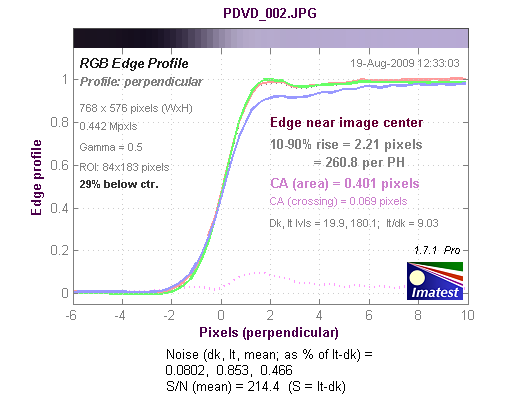

График хроматической аберрации (на самом деле, это тот же краевой профиль, только построенный по каждому цвету в отдельности). При значении параметра CA (area) равным 0-0.5 хроматическая аберрация незаметна.
Тестирование в Colorcheck

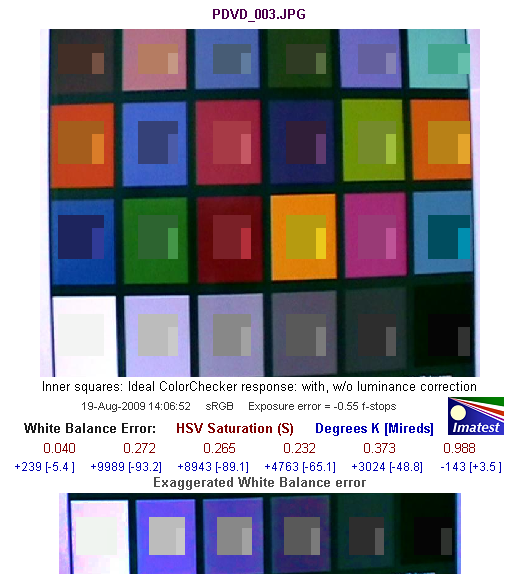

Данная таблица хороша для визуальной оценки правильности цветопередачи. Цвет внешнего квадрата представляет собой цвет, полученный с камеры, цвет внутреннего квадрата цвет данного поля в эталонной таблице, приведенный к цвету, полученному с тестируемой камеры по яркости и контрастности. Если камера не ошиблась в цветопередаче на данном поле, то внутреннего квадрата просто не должно быть видно. Маленький прямоугольник в правой части внутреннего квадрата представляет собой цвет данного поля эталонной таблицы безо всяких преобразований.
Средняя строчка цифр показывает нам численную оценку ошибки баланса белого в единицах цветового пространства HSV. Так, цифры красного цвета обозначают ошибку по координате S saturation (насыщенность), цифры синего цвета в градусах Кельвина [Миредах (Mireds)]. При значении S < 0.02 (речь идет об ошибке по координате S в HSV), ошибка практически незаметна, а при ошибке S > 0.10 она видна, особенно на нейтральных полях большой яркости.
Нижняя линейка это изображение шести нейтральных полей таблицы, на которых ошибка цветового баланса специально увеличена так, чтобы стать заметной (внешний квадрат), особенно в сравнении с эталонным цветом (внутренние квадраты с коррекцией на яркость и контрастность без коррекции).
![](panasonic-sdr-sw21/imatest-04.png)

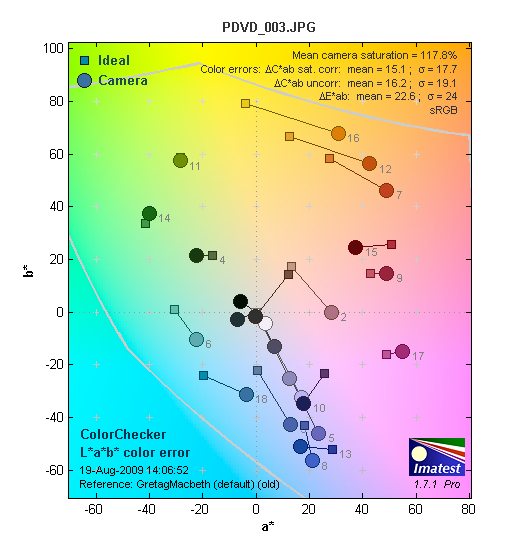

На следующей диаграмме в графической форме представлены отклонения зарегистрированных камерой цветов от идеала в цветовом пространстве CIE LAB. Данная диаграмма отклонения в Lab показывает, какую ошибку дает видеокамера при передаче цвета. Здесь мы видим уже значительные отклонения.
![](panasonic-sdr-sw21/imatest-03.png)

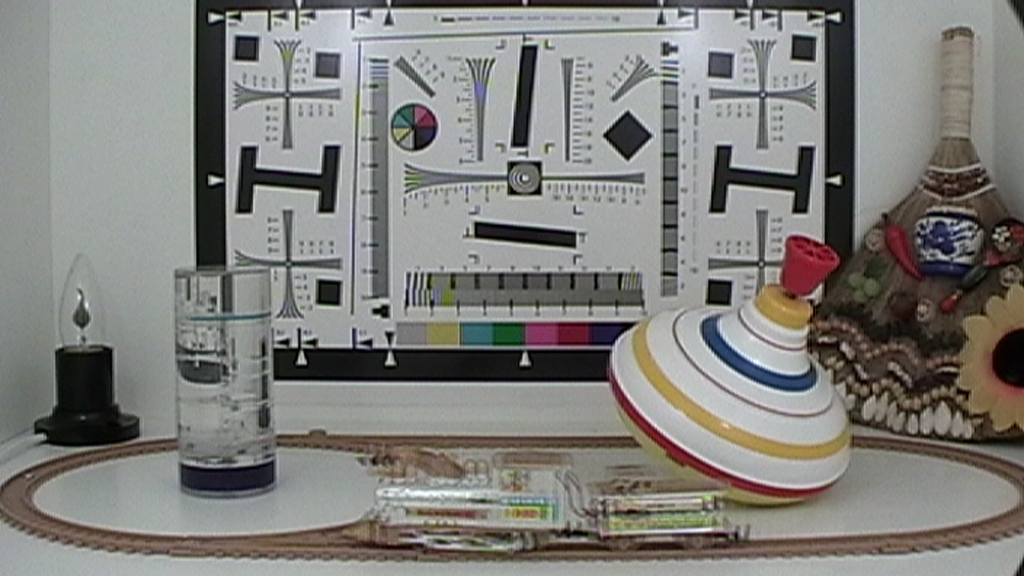

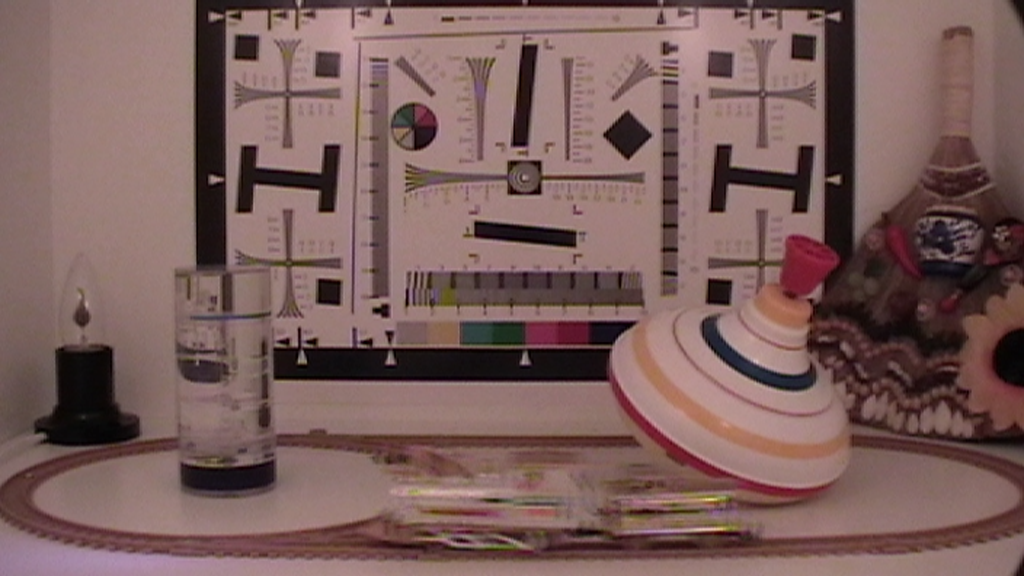

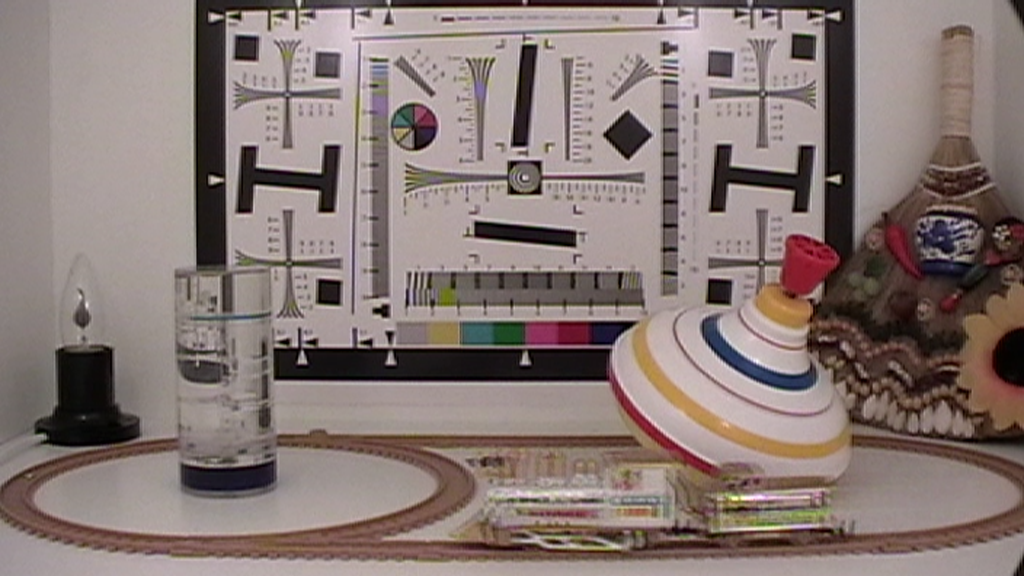

Сравнительное тестирование в одинаковых условиях
Выводы
Поскольку рассматриваемая видеокамера позиционируется производителем как аппарат для любителей активного отдыха, немного обескураживает отсутствие в комплекте приспособлений для крепления камеры. Ведь возможность включить запись, не открывая экран попросту бесценна для многих и многих экстремалов: байкеров, любителей рафтинга, альпинистов, и прочих непосед. Но вот вопрос: как и чем прикрепить камеру к шлему или, например, велосипедному рулю? Пока что единственным способом крепления видится лишь стандартная резьба под штатив, но и тут не всё хорошо: в днище камеры отсутствует дополнительное (фиксирующее) отверстие, что при тряске и вибрациях может привести к самопроизвольному отвинчиванию. Пожалуй, владельцу придётся поломать голову и покорпеть над самодельными креплениями, либо воспользоваться услугами умельцев фирм и одиночек, воплощающих в железе самые безумные способы крепления.
Средняя цена (количество предложений) этой видеокамеры составляет Н/Д(0).
