Кулеры для Socket 478: массированное тестирование 40 моделей осенне-зимнего сезона

Часть 2. Продукты Spire, Thermaltake, Titan и Zalman

Spire EasyStream III, QuieTude, QuieTude II, QuieTude III и CopperStream

Кулеры Spire (этот бренд является соратником Speeze в рамках Fanner Group) сумели неплохо отметиться еще в нашем первом комплексном обзоре систем охлаждения для Socket 478, показав достаточно интересную совокупность потребительских качеств. Линейка кулеров Spire для Socket 478 с тех пор регулярно модернизировалась и активно пополнялась, набрав к нынешнему сезону более 10 самых разнообразных моделей. Пять из них — базисные кулеры актуализированного модельного ряда, заглянули сегодня к нам на огонек и, надо сказать, вновь ухитрились проявить себя в основном только с лучшей стороны.

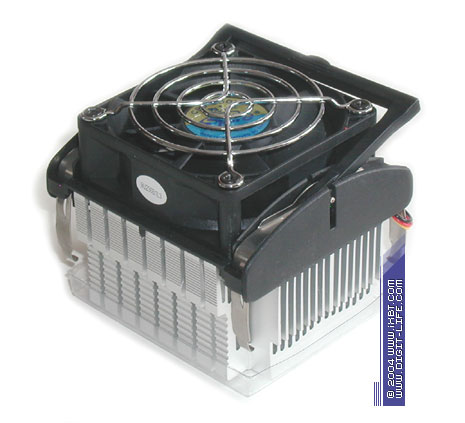

Открывает модельный ряд Spire бюджетник QuieTude. Этот кулер во многом повторяет конструктивное исполнение модели EasyStream II от Speeze: базируется на схожем алюминиевом радиаторе 90х75х40 мм с простеньким оребрением, сдобрен такой же удобной и очень дружелюбной крепежной системой и приправлен вентилятором типоразмера 70х70х25 мм со скоростью вращения крыльчатки 2500 об/мин.

Незатейливый радиатор вкупе с очень тихоходным вентилятором не позволяют «малышу» QuieTude продемонстрировать привлекательную тепловую эффективность — кулер уступает по этому параметру многим своим соперникам из бюджетной категории. Но вместе с тем, ему с легкостью удается проявить человеколюбивые шумовые характеристики, что в конечном итоге и вытягивает QuieTude на довольно-таки уважительные позиции в сегодняшних рейтингах.

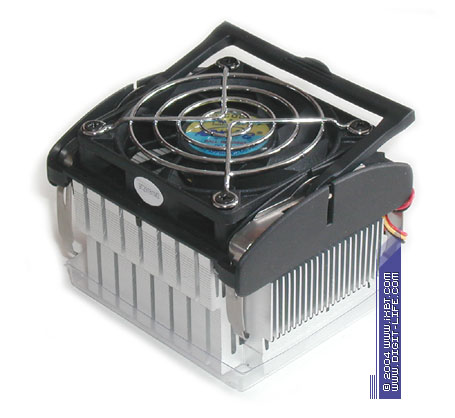

Еще один кулер начального уровня — EasyStream III, тоже, можно сказать, черпает вдохновение в недрах модели EasyStream II и, по сути, является ее модернизированной модификацией — оснащен радиатором с улучшенными параметрами оребрения, принимает на борт фактически тот же, но слегка убыстренный вентилятор.

Улучшенный радиатор помогает EasyStream III оторваться от своего прародителя в части тепловой эффективности, приближая этот кулер к продвинутым бюджетникам. Но уровень производимого шума при этом несколько увеличивается, и по своей совокупной функциональности EasyStream III в итоге даже немного отстает от старичка EasyStream II, пропуская того вперед в технико-эксплуатационном рейтинге.

Два других сегодняшних гостя — кулеры QuieTude II и QuieTude III, представители «среднего класса», в конструктивном исполнении практически полностью идентичны моделям Speeze PanterStream и LeopardClaw, за вычетом незначительных косметических модификаций вентиляторов и слегка измененной конструкции радиатора (с расхождениями в основном тоже косметического плана).

QuieTude II и QuieTude III перенимают и функциональность своих близнецов Speeze: демонстрируют такую же результативность и стоят на одной ступеньке с ними в итоговом технико-эксплуатационном рейтинге. Однако в технико-экономическом рейтинге модели Speeze все-таки немного обходят QuieTude II и QuieTude III за счет более демократичных цен.

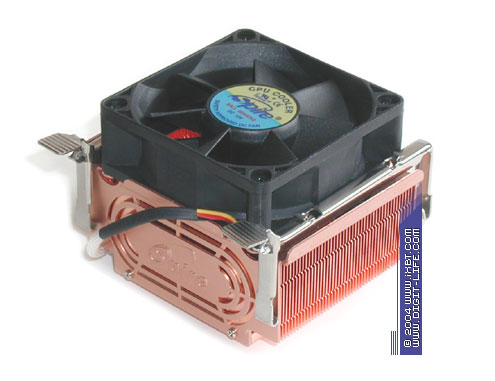

А вот CopperStream, новинка осеннего сезона, представляется уже кулером, так сказать, высокого полета. Его изюминка — солидный медный радиатор 83х68х40 мм (подошва 60х68 мм) с достойными параметрами оребрения (толщина ребра всего 0,2 мм), выполненный по технологии bonded fin (пластины оребрения присовокуплены к подошве радиатора пайкой).

Заполучив продвинутый радиатор и тихоходный вентилятор типоразмера 70х70х25 мм (скорость вращения крыльчатки 2500 об/мин), CopperStream не упускает возможности рационально ими воспользоваться: кулер демонстрирует очень даже приличную тепловую эффективность вкупе с эргономичными шумовыми характеристиками и пробивается в группу лидеров по соотношению эффективность-шум. В технико-эксплуатационном рейтинге CopperStream также отмечается на вполне уважительных позициях. Но вот в рейтинге технико-экономическом хорошо проявить себя ему уже не удается: завышенная цена сталкивает кулер вглубь этого чарта.

Thermaltake Spark 3 и Spark 7

Некогда могучий гигант кулеростроения, компания Thermaltake, поддавшись модному увлечению диверсифицировать бизнес как и где только возможно, свое исконно кулерное направление ныне развивает без былого запала и энтузиазма. Конечно, нельзя сказать, что выбранный курс не привел к позитивным результатам: за последний год на потребителя обрушилась буквально целая лавина продуктов с торговой маркой Thermaltake (корпуса, БП, клавиатуры, кипы других полезных вещей и разномастных безделушек). Но вот в части кулеров, увы, равноценного креатива и новизны уже не наблюдалось. Тем не менее, в актуализированном арсенале продуктов Thermaltake по-прежнему сохраняется не такой уж маленький стеллаж, заставленный кулерами для Socket 478. Среди которых не последнее место занимают модели Spark 3 и Spark 7.

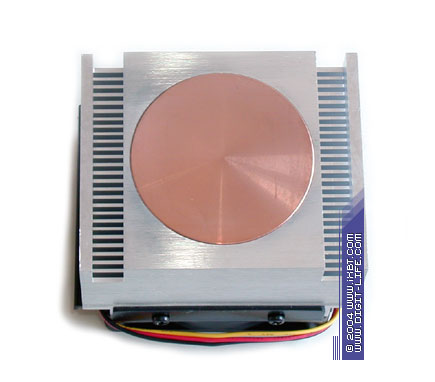

Spark 3, представитель бюджетного класса, выглядит довольно скучным: базируется на алюминиевом радиаторе 83х68х40 мм с простеньким оребрением, приправлен вентилятором типоразмера 70х70х15 мм, укомплектован весьма жестким и не слишком удобным крепежом. Пожалуй, единственный бодрящий момент здесь — это медный диск диаметра 54 мм, запрессованный в подошву радиатора.

Кулер на поверку демонстрирует весьма приличную тепловую эффективность, вплотную приближается по этому параметру к продвинутым бюджетным кулерам. Но в части шумовых характеристик Spark 3 проявляет себя уже далеко не самым лучшим образом: уровень производимого им шума выходит за рамки дозволенного (составляет громогласные 54 дБА), и на кулер налагаются соответствующие штрафные санкции. Как результат, итоговый портрет Spark 3 оказывается изрядно подпорченным: кулер накрепко увязает в самом хвосте сегодняшнего технико-эксплуатационного рейтинга.

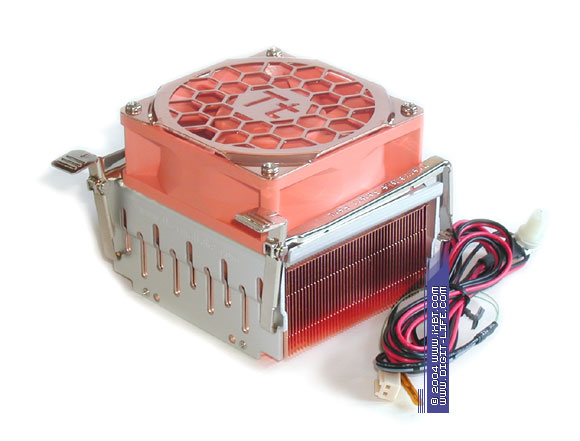

Высокоуровневая модель Spark 7, напротив, смотрится статно и очень даже завлекательно. Основная фишка здесь — продвинутый медный радиатор 82х68х35 мм (подошва 60х68 мм) с отменными параметрами оребрения (толщина ребра всего 0,1 мм, общая площадь поверхности теплообмена около 2500 ²см), выполненный по технологии bonded fin. Дополнительный функциональный вес кулеру придает вентилятор типоразмера 70х70х25 мм, укомплектованный сразу двумя примочками для варьирования скоростью вращения крыльчатки в пределах от 1500 до 5500 об/мин : регулятором-потенциометром и термистором.

Функционируя на максимальных оборотах, Spark 7 демонстрирует отличную тепловую эффективность и вместе с Zalman CNPS7000-Cu выходит в лидеры сегодняшних тестовых испытаний. Но вот в плане шумовых характеристик ситуация при этом складывается просто катастрофическая: уровень производимого шума переходит все разумные границы и достигает чудовищно высокой отметки 60 дБА (в субъективном восприятии шум настолько назойлив, что наушники становятся строго обязательным атрибутом для мирного сосуществования человека и этого кулера). Как результат, целесообразность эксплуатации Spark 7 в режиме максимального ускорения оказывается под очень большим вопросом.

Благо, на средних оборотах (3500 об/мин) положение выправляется, и кулер начинает вести себя вполне благопристойно, проявляя не такой уж плохой баланс тепловой эффективности и шума (хотя, шумовые характеристики и тут оставляют желать лучшего). Реально же хорошей эргономики удается добиться от него только на минимальных оборотах (1500 об/мин): функционируя в этом режиме, Spark 7 опускает уровень шума до человеколюбивых 34 дБА. Но тепловая эффективность при этом тоже падает, и весьма существенно.

В конечном итоге, наилучшим образом в сегодняшнем технико-эксплуатационном рейтинге смотрится утихомиренный Spark 7 (3500 об/мин) — ему удается занять там далеко не самое зазорное место. Малошумная модификация кулера сдвигается уже ближе к хвосту рейтинга, в основном по причине невосполнимых потерь в плане тепловой эффективности. Ну, а раскочегаренный Spark 7 (5500 об/мин) оказывается, в буквально-негативном смысле, вне конкуренции — делит самые последние вакантные места со своими изрядно постаревшими коллегами P4 Volcano и Volcano 7+.

Titan TTC-W5TB(TC) и TTC-W6TB/825/CU35/SC

Системы охлаждения с торговой маркой Titan (бренд компании Titan Computer) присутствуют на российском компьютерном рынке уже достаточно давно, фактически с момента его становления, и, поддерживая имидж недорогих, но вполне добротных бюджетников, пользуются популярностью в народе. Между тем, жизненный путь кулеров Titan никак нельзя назвать безоблачным: бренд не раз становился жертвой разгула контрафактных изделий сомнительного качества, возникали технические казусы также и с натуральными продуктами, случались определенные пробуксовки с выпуском новых моделей. Но, как бы то ни было, базисные линейки этих кулеров выстояли и продолжали развиваться, пополняя свои ряды модернизированными моделями. Причем, с очень даже неплохой результативностью: в арсенале Titan скопилось ныне более 10 актуализированных моделей для платформы AMD и примерно столько же для Socket 478. Два смельчака из числа последних — кулеры TTC-W5TB(TC) и TTC-W6TB/825/CU35/SC, приняли активное участие в сегодняшних тестовых испытаниях.

TTC-W5TB(TC), бюджетник по происхождению, внешне смотрится весьма завлекательным изделием: вентилятор типоразмера 70х70х25 мм с броским декоративным покрытием и облагороженный радиатор с отделкой «под серебро» наводят своеобразный шик и блеск. Но вот в чисто техническом отношении кулеру похвастаться уже нечем: TTC-W5TB(TC) базируется на простеньком алюминиевом радиаторе 83х69х37 мм и укомплектован жестким неудобным крепежом. Пожалуй, единственная интересная деталь здесь — это схема термоконтроля (с внешним термистором), регулирующая скорость вращения крыльчатки вентилятора от 1500 до 4800 об/мин.

Хотя TTC-W5TB(TC) и обладает простецкой термальной начинкой, на поверку он показывает вполне приемлемую тепловую эффективность, чем во многом обязан своему убыстренному вентилятору (под серьезной теплонагрузкой скорость вращения крыльчатки повышается до 4000-4200 об/мин). Однако в плане шумовых характеристик равноценно хорошо проявить себя кулер уже не может, и как результат, оказывается в хвосте сегодняшнего технико-эксплуатационного рейтинга.

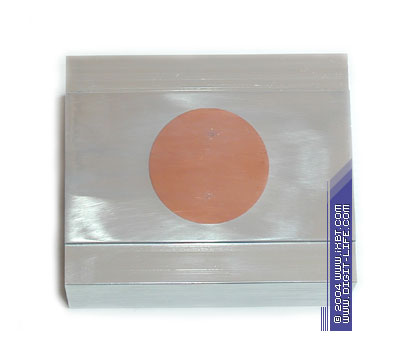

Другой бюджетник — TTC-W6TB/825/CU35/SC, выглядит уже посолидней, причем как по форме, так и по функциональному содержанию. Кулер базируется на алюминиевом радиаторе 83х69х37 мм с запрессованным медным диском диаметра 35 мм, приправлен быстроходным вентилятором типоразмера 80х80х25 мм и сдобрен удобной крепежной системой, которая попутно играет роль несущей для монтажа вентилятора. К слову, эта система является улучшенной модификацией того крепежа, что был отмечен у моделей Evercool CUW1F-715 и CUW2F-715 в нашем первом комплексном тестировании кулеров — адаптирована под вентиляторы 80х80 мм и имеет более жесткие пружинные упоры со вполне нормативным усилием прижима. Еще один занятный момент — комплект TTC-W6TB/825/CU35/SC дополнен регулятором-потенциометром, который можно установить на задней панели корпуса в свободное монтажное окно плат расширения.

TTC-W6TB/825/CU35/SC показывает себя в деле довольно неплохо, но блеснуть примерным поведением ему тоже не удается: результативность максимально убыстренной версии (3800 об/мин) омрачается очень высоким уровнем шума, а тихоходный вариант (1800 об/мин) страдает уже от серьезного ухудшения тепловой эффективности. Тем не менее, по совокупной функциональности кулер достаточно уверенно обходит своего собрата TTC-W5TB(TC). И в итоге протискивается на гораздо более интересные позиции в сегодняшнем технико-эксплуатационном рейтинге.

Zalman CNPS6500B-AlCu и CNPS6500B-Cu

Системы охлаждения с торговой маркой Zalman регулярно оказываются в центре внимания широкой общественности, становятся для компьютерных энтузиастов и продвинутых пользователей предметом всепоглощающей страсти, своего рода идолом качества и функциональности. Впрочем, такое положение дел ничуть не удивляет, ибо компания Zalman весьма своевременно уловила императивную необходимость кардинального улучшения шумовых характеристик систем охлаждения и, сделав это направление своим главным приоритетом, явилась в буквальном смысле первооткрывателем по-настоящему малошумных кулеров. Задел, надо отметить, получился очень и очень хорошим: продукты Zalman никогда не стеснялись подтвердить свой привилегированный статус и продемонстрировать действительно приятную шумовую эргономику. Остаются они таковыми и поныне, живым свидетельством чему предстают нам сегодня кулеры Zalman серии CNPS6500B и CNPS7000.

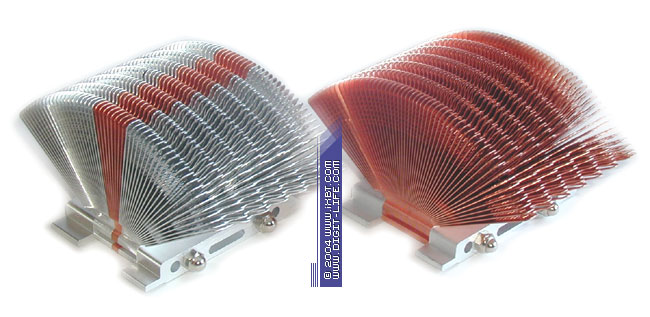

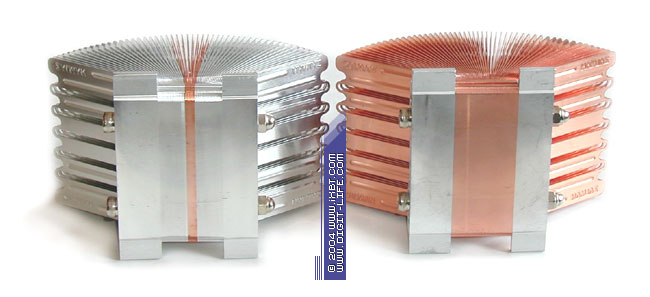

Модели CNPS6500B-AlCu и CNPS6500B-Cu, старейшины в семье кулеров Zalman для Socket 478, по-прежнему выглядят молодцом, ведут активный образ жизни и вовсе не собираются уходить на заслуженный отдых. Главной их изюминкой является оригинальный радиатор 115х83х65 мм, выполненный по фирменной залмановской технологии: оребрение образует секция пластин (общим количеством 52 штуки и толщиной 0,4 мм), сплавленных в основании и развернутых в форме веера (у CNPS6500B-AlCu оно комбинированное медно-алюминиевое, у CNPS6500B-Cu — чисто медное). Такое инженерное решение позволяет достичь просто рекордной площади поверхности теплообмена (около 3400 см²!), но, к сожалению, дело тут не обходится без жертв со стороны массогабаритных характеристик: масса радиатора CNPS6500B-Cu составляет не менее рекордные 900 г и вдвое превышает соответствующий технический норматив Intel.

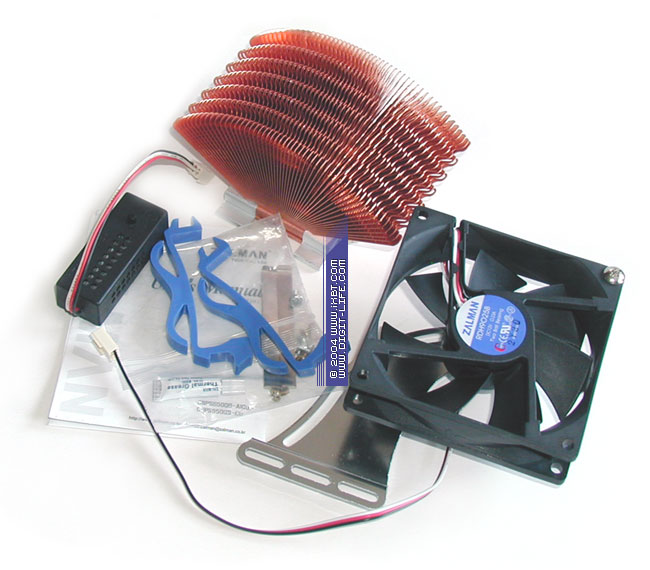

Еще одна фича серии CNPS6500B — раздельный монтаж вентилятора и радиатора. Эти кулеры снабжены вентилятором типоразмера 92х92х25 мм, который устанавливается на специальном держателе (положение вентилятора внутри корпуса можно варьировать), после чего вся конструкция закрепляется в панели для монтажа плат расширения. Ну и, конечно, непременным (лучше даже сказать — культовым) атрибутом этих кулеров является регулятор-потенциометр Fan Mate 1, позволяющий варьировать скорость вращения крыльчатки в пределах от 1400 до 2400 об/мин (режимы Silent Mode и Normal Mode). Что же касается крепежа, то на фоне всего остального он все-таки больше разочаровывает, нежели воодушевляет: приложенные в комплекте пластиковые прижимы-защелки на практике не очень-то удобны, и установку радиатора в сокет быстрой и легкой посчитать никак нельзя.

Заступив на боевое дежурство в режиме Normal Mode, CNPS6500B-Cu и CNPS6500B-AlCu показывают достойную тепловую эффективность, попутно демонстрируя вполне приемлемые шумовые характеристики, и зарабатывают очень даже неплохие места в сегодняшнем технико-эксплуатационном рейтинге. Но вот в режиме Silent Mode проявить хорошую эффективность они не могут: кулеры сильно сдают, опускаясь фактически до уровня малобюджетных продуктов. Однако при этом шумовая эргономика утихомиренных CNPS6500B-Cu и CNPS6500B-AlCu становится уже по-настоящему приятной, и им удается отметиться в технико-эксплуатационном рейтинге на очень даже приличных позициях.

Zalman CNPS7000-AlCu и CNPS7000-Cu

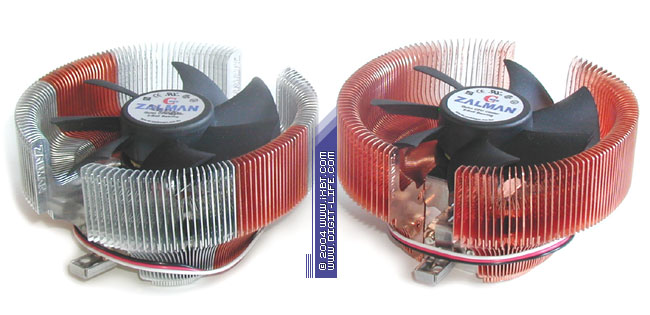

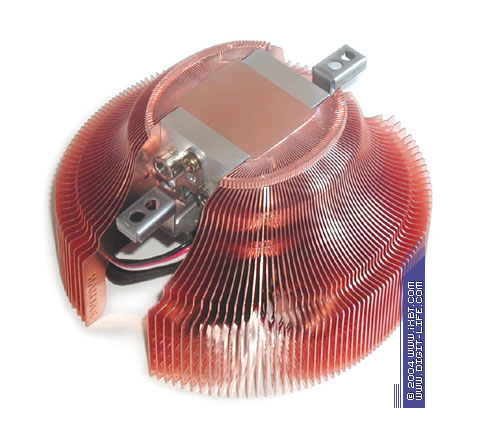

Два других кулера из семейства Zalman — CNPS7000-AlCu и CNPS7000-Cu, привносят собой термальные решения уже несколько иного, еще более оригинального характера. Оребрение радиатора здесь вновь сформировано секцией пластин, сплавленных в основании, но теперь они имеют совсем другую конфигурацию, улучшены в термальном плане (их толщина составляет 0,3 мм), размножены до 66 штук и развернуты радиально, образуя «чашу» диаметром 109 мм и высотой 62 мм (с общей площадью поверхности теплообмена около 3200 см²). Также как их прародители, модель с суффиксом AlCu обладает комбинированным медно-алюминиевое оребрением, модель с суффиксом Cu — чисто медным. И «новичок» CNPS7000-Cu, так же как и ветеран CNPS6500-Cu, сходу становится тяжеловесом — имеет массу около 800 г.

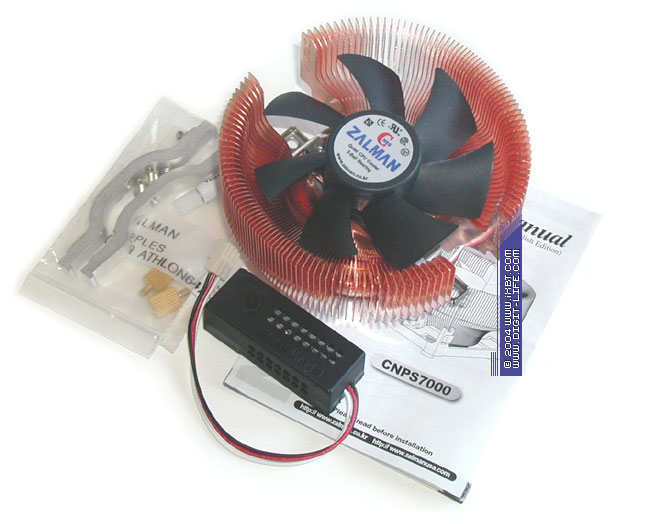

Дополнительным нововведением серии CNPS7000 явился отказ от раздельного монтажа вентилятора и радиатора. Что, в принципе, более чем обосновано: вентилятору самое место как раз именно в центре этой «чаши», для обеспечения ее эффективного продува и усиления интенсивности теплообмена. Претерпела изменение идейного содержания также и крепежная система «семитысячников»: теперь ее базис составляют пружинная клипса, запрятанная в толще радиатора, плюс две алюминиевых скобки, заточенных под размеры монтажной рамы сокета. Но, сказать по правде, новый вариант крепежа получился еще более разочаровывающим, ни на йоту не добавил эксплуатационного удобства: инсталляция кулера усложнилась (без подручной отвертки и развитой сноровки теперь тут делать нечего) и стала потенциально опасной для здоровья процессорного сокета. А вот традиционный регулятор-потенциометр Fan Mate 1 остался в целости и сохранности, и по-прежнему очень хорошо справляется со своими обязанностями, управляя оборотами вентилятора в пределах от 1400 до 2400 об/мин (режимы функционирования Silent Mode и Normal Mode).

Заполучив продвинутый комплекс высокотехнологичного радиатора и полноразмерного вентилятора, модели серии CNPS7000 выдают на гора отменный баланс тепловой эффективности и шумовой эргономики, демонстрируют исключительно приятную результативность. Наипристальнейшего внимания заслуживает кулер CNPS7000-Cu — он становится абсолютным чемпионом сегодняшних тестовых состязаний. CNPS7000-AlCu тоже не тушуется — проявляет недюжинную ловкость и без перенапряжения закрепляется в партере сегодняшнего технико-эксплуатационного рейтинга. Но вот в рейтинге технико-экономическом итог получается уже вовсе не таким блистательным — богатырей серии CNPS7000 подводят чрезмерно высокие цены (CNPS7000-AlCu и CNPS7000-Cu на сегодня являются самыми дорогими кулерами для Socket 478, стоимость этих моделей значительно превышает средний уровень цен на продукты категории high-end). Красота, как говорится, требует жертв. :)

Итак, на этой оптимистичной ноте мы завершаем обзорную часть нашего исследования и переходим к результатам тестовых испытаний.

Часть 3. Результаты тестовых испытаний (температурные показатели, термическое сопротивление, уровень шума)
Часть 4. Табель о рангах (технико-экономическая карта кулеров, технико-эксплуатационный и технико-экономический рейтинги)
Методическое приложение. Комплексная оценка потребительских качеств систем охлаждения (в новой редакции)
