Китайский производитель Xiaomi известен нашим читателям, прежде всего, как создатель современных смартфонов с привлекательным сочетанием качества и стоимости (см., например, обзор Xiaomi Mi3). Однако этой весной в линейке продуктов компании появились и другие устройства, среди которых — беспроводной роутер с поддержкой стандарта 802.11ac и встроенным винчестером.
К сожалению, компания ориентируется в основном на свой локальный рынок, что приводит к сложностям в покупке и доставке, а также в эксплуатации, поскольку интернет-ресурсы поддержки и интерфейс роутера есть только на китайском языке. Несмотря на это, нам удалось протестировать устройство в основных сценариях работы. Что же касается функциональности, то ее описание получилось не очень точным. Однако мы надеемся, что производитель обратит внимание и на другие страны, после чего у нас появится возможность вернуться к рассмотрению возможностей роутера — в случае реализации если не русского, то хотя бы английского интерфейса.
Комплект поставки
Первые фотографии роутера в сети явно были рассчитаны на энтузиастов. Ограниченная серия устройств поставлялась в виде комплекта «собери сам» в красивой деревянной коробке.
В серийных поставках все гораздо проще: стандартная для Xiaomi упаковка из чистого картона с наклейкой, на которой приведены технические характеристики устройства. Несмотря на то, что сами пункты на китайском языке, некоторую информацию из нее подчерпнуть все-таки можно. Например, о наличии винчестера формата 2,5″ на 1 ТБ. Здесь же приводится внутреннее название модели — R1D, которое повторяется и в веб-интерфейсе устройства.
Комплект поставки тоже традиционный: роутер, внешний блок питания (12 В 2,5 А), сетевой патч-корд, пара листовок на китайском языке.
Внешний вид

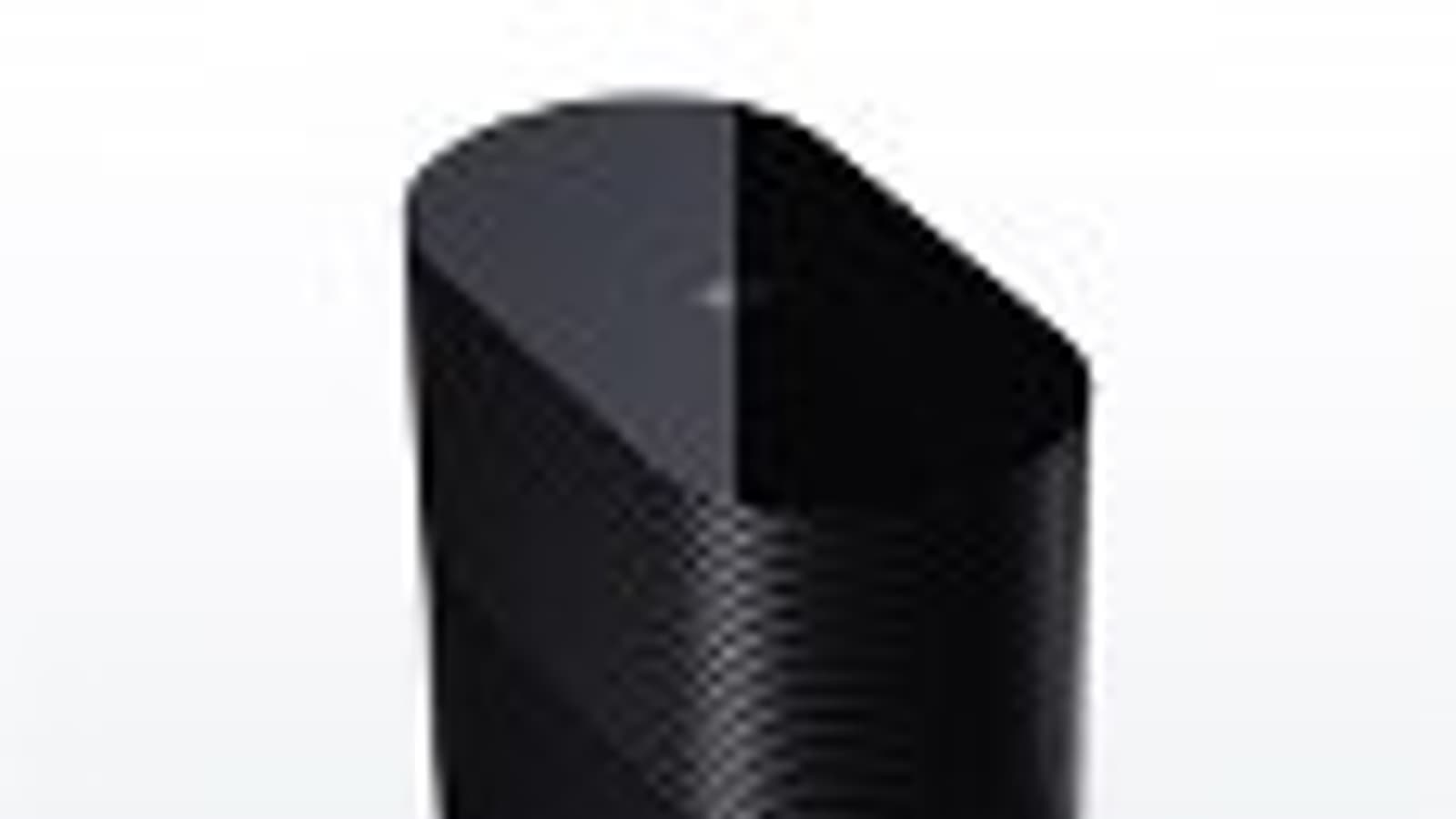

Роутер имеет необычный дизайн, что хорошо видно по фотографиям. Изготовленный из черного матового пластика корпус предполагает только вертикальную установку. Размеры устройства составляют 64×120×170 мм.
Плоская верхняя панель глянцевая, так что она будет отлично собирать пыль. Под ней установлены антенны беспроводных контроллеров и метка NFC, предназначенная, видимо, для реализации полезных сценариев подключения клиентских устройств.
Верхняя «полосатая» часть корпуса скрывает решетки вентиляции. Учитывая мощную начинку и встроенный винчестер, они явно будут востребованы. В нижней части передней панели установлен многоцветный светодиод статуса.
Сзади пользователь найдет порт USB 2.0, два порта LAN и порт WAN (гигабитные, с индикаторами), скрытую кнопку сброса и вход блока питания.
На дне находится еще одна решетка вентиляции и четыре резиновые ножки. Жесткий диск спрятан внутри роутера и подразумевает самостоятельную замену пользователем.
Аппаратная конфигурация
Корпус устройства не рассчитан на простую разборку, а большинство микросхем закрыты экранами, так что узнать детали будет непросто. Начнем с официальных характеристик. Роутер основан на чипе Broadcom BCM4709, который имеет два ядра архитектуры ARM, работающих на частоте 1 ГГц. Объем оперативной памяти составляет 256 МБ. Два независимых радиоблока могут работать с 802.11b/g/n в диапазоне 2,4 ГГц и максимальной скоростью соединения 300 Мбит/с и с 802.11a/n/ac в диапазоне 5 ГГц с максимальной скоростью соединения 867 Мбит/с. Как мы видим, по этим параметрам модель немного отстает от топовых устройств с 450+1300. Для подключения интернета и проводных клиентов установлено три гигабитных порта — один WAN и два LAN. Отметим, что сетевой коммутатор встроен в процессор. Поддержки Jumbo Frames в текущей версии прошивки нет.
Внутренний винчестер в нашем тестовом экземпляре был представлен моделью Samsung (Seagate) Momentus ST1000LM024. Неизвестными остаются названия беспроводных контроллеров (скорее всего, установлены чипы Broadcom) и объем флэш-памяти (судя по размеру файла с прошивкой, ее требуется не менее 64 МБ).
Более детальное исследование устройства программным способом показало, что в нем используется несколько необычных решений. В частности, для подключения винчестера на порт PCI Express установлен SATA-контроллер ASMedia. Этим объясняется отсутствие порта USB 3.0, линии которого в данном процессоре совмещены с третьим портом PCIe (первые два заняты беспроводными контроллерами). Вторая интересная особенность — использование винчестера для хранения основной прошивки, поскольку установленный на плате флэш имеет объем всего 16 МБ. Такое решение может затруднить замену винчестера и требует аккуратного обращения с роутером. Кроме того, не очень понятно, можно ли выключать питание не через веб-интерфейс, а отключением из розетки.
Печатная плата в роутере одна. Она имеет двухсторонний монтаж и закреплена вертикально в специальных пазах. Дополнительно используется металлическая рамка для увеличения прочности конструкции и организации места для винчестера.
Внутри корпуса роутера установлен вентилятор системы охлаждения. Место его размещения может улучшить температурный режим только для основного процессора. Впрочем, судя по встроенному датчику, он и без нагрузки нагревается до 91 градуса, что достаточно много. Работает вентилятор тихо, и в обычной обстановке чаще слышно, как запускается винчестер. Температура последнего после пары часов работы оказывается очень высокой, что вызывает сомнения в его длительном сроке службы. По данным SMART, без нагрузки диск нагревается до 50 градусов, а максимальное зафиксированное значение составляет 58 градусов. Так что конструкцию системы охлаждения устройства, несмотря на наличие вентилятора, сложно считать эффективной.
Настройка и возможности
Роутер имеет встроенный помощник для установки основных параметров, который автоматически запускается на новом устройстве или после сброса настроек. К сожалению, он, как и весь веб-интерфейс, реализован только на китайском языке. В первом окне предлагается ввести имя и пароль пользователя для работы в режиме PPPoE или поставить галочку, что это не требуется. А во втором окне надо указать пароль, который будет использован для беспроводных сетей и доступа к самому роутеру.
Приводить множество скриншотов интерфейса в данном случае особого смысла нет, так что мы ограничимся только несколькими и постараемся описать подробности, в которых удалось разобраться, в самом тексте.
На главной странице приводится информация об устройстве, включая версию прошивки, объем винчестера, графическое отображение текущего обмена трафиком и нагрузки на процессор, распределение загруженных данных по клиентам. В верхней строке есть ссылки на сайт производителя, форум и страницу загрузки клиента.
В левой части окна находятся ссылки на список клиентов, раздел управления приложениями и меню настройки роутера, состоящее из пяти групп.
Для каждого из клиентов можно проверить их имена, сетевые адреса, текущие скорости работы по сети и объемы полученных данных. Кроме того, есть возможность индивидуально отключать доступ клиентов к интернету и сетевым дискам.
Группа базовых сетевых параметров имеет два пункта: настройка беспроводных точек доступа (имя сети, WPA/WPA2 или открытая сеть и пароль сети, можно также независимо отключить интерфейсы) и настройка порта WAN с поддержкой режимов IPoE (постоянный адрес или DHCP) и PPPoE. В расширенных опциях можно изменить MAC-адрес порта WAN и задействовать встроенный клиент PPTP/L2TP.
Кроме изменения пароля администратора устройства, предусмотрена регистрация роутера в аккаунте Xiaomi. Это требуется для реализации некоторых функций, например установки дополнительных пакетов программ.
В группе расширенных настроек находится более полная версия страницы статуса роутера, на которой можно посмотреть в том числе и MAC-адреса интерфейсов и номера/ширину каналов беспроводных сетей. Адреса клиентам, как обычно, раздаются встроенным сервером DHCP, пользователь может изменить диапазон адресов и собственный адрес роутера (по умолчанию 192.168.31.1). Расширенные настройки Wi-Fi позволяют установить мощность передатчика (три варианта) и выбрать номера каналов независимо для диапазонов 2,4 и 5 ГГц. Для второго поддерживаются три блока: 36, 40, 44, 48, 52, 56, 60, 64, 149, 153, 157, 161, 165. Формально для диапазона 2,4 ГГц можно выбрать ширину канала 40 МГц, однако по факту при наличии соседних сетей устройство автоматически переключается на 20 МГц (один канал, максимальная скорость соединения — 144 Мбит/с).
В обычном режиме роутер способен самостоятельно обновить прошивку через интернет. Если эта операция будет недоступна, то есть возможность загрузки новой версии из файла.
Для автоматического проброса портов есть поддержка протокола UPnP. А на соответствующей странице можно посмотреть текущую таблицу назначений. Отметим, что возможности самостоятельно запрограммировать правила трансляции портов нет.
Скорее всего, роутер имеет и функцию контроля и управления трафиком для собственных приложений. Но подробно разобраться с ней не удалось.
В разделе системных настроек можно проверить версию прошивки и посмотреть список изменений в ней, загрузить журналы событий (видимо, на сервер производителя для диагностики), загрузить текущую конфигурацию на сервер (наверное, и здесь речь идет о сервере производителя), восстановить конфигурацию с сервера, перезагрузить роутер или выключить его питание.
В последней группе сброса и восстановления находятся пункты форматирования винчестера и полного сброса настроек (включая данные на диске и привязку аккаунта Millet).
Отметим, что прошивка устройства основана на проекте OpenWRT, а кроме официальных релизов на сайте производителя представлены и специальные бета-версии для разработчиков и информация о создании программных пакетов для устройства.
Сначала нам не удалось воспользоваться возможностью работы с дополнительными пакетами, поскольку регистрация роутера в аккаунте не проходила. По этой же причине не работал и предусмотренный производителем механизм получения доступа к консоли по SSH. Однако после ввода тех же данных из утилиты на смартфоне требуемые процедуры были выполнены.
Отметим наличие специальных программ для мониторинга и управления некоторыми функциями для операционных систем Windows, Mac OS X, Android и iOS. Но из-за языка интерфейса пользоваться ими практически невозможно.
Работа с диском и USB-устройствами
Встроенный винчестер имеет несколько разделов, пользовательский отформатирован в файловую систему EXT4 и доступен по сети в виде общего ресурса с именем XiaoMi всем пользователям без ограничения доступа. Дополнительно можно через USB 2.0 подключить другие накопители. На них может быть несколько разделов, а набор поддерживаемых файловых систем включает FAT32, NTFS, EXT2/3/4. Наш тестовый винчестер, который успешно работал с другими роутерами, в этот раз потребовал более короткого кабеля для надежного питания.
Доступ по сети осуществляется по протоколам SMB/CIFS и AFP (включая совместимость с TimeMachine). Поддержки FTP в устройстве нет. Отметим, что со встроенным диском работает отключение питания в случае отсутствия активности, но никаких специальных настроек по этой теме нет и, судя по частым звукам включения, параметры подобраны не оптимально. Скорость работы устройства в этом режиме приводится на следующем графике.
Внутренний винчестер способен показать более 60 МБ/с на чтение и около 30 МБ/с на запись. Внешний, из-за ограничений USB 2.0, демонстрирует результаты не выше 28 МБ/с. При работе с NTFS, видимо, используется не самый производительный драйвер, способный записывать данные лишь на скорости менее 8 МБ/с.
Кроме сетевого доступа к файлам, накопитель можно использовать для реализации медиабиблиотеки DLNA и сервисов автономной загрузки файлов по протоколам torrent и e2k, а также по прямым http-ссылкам. Для реализации последней функции требуется специальный программный клиент, использовать который по уже упомянутой несколько раз причине практически невозможно. Но скорость загрузки данных достаточно высока и составляет 5-8 МБ/с при работе на канале 100 Мбит/с. На сайте производителя упоминается о возможности удаленного доступа к данным через специальный портал или мобильные приложения, но мы эту функцию не проверяли.
Информации о поддержке принтеров, МФУ, сотовых модемов и других устройств нам найти не удалось.
Производительность
Попытка использовать роутер для подключения к «Домашний Интернет» Билайн окончилась безуспешно. В первый раз соединение установилось, но работало на меньшей скорости, чем обычно. А после перезагрузки роутера провайдер вместо страниц сайтов показывал сообщение, что роутер настроен неверно. Так что мы уделили основное внимание тестированию в синтетических бенчмарках на специальном стенде. На первом графике приводится скорость маршрутизации в разных режимах. Отметим, что все протоколы, включая L2TP, с тестовым сервером работали корректно.
Результаты позволяют говорить о том, что роутер Xiaomi Mi Wi-Fi можно смело записать в сегмент высокопроизводительных моделей — вполне ожидаемо, если судить по его аппаратной начинке. Приятно, что компания Xiaomi и в этом, новом для себя продукте смогла обеспечить отличные характеристики. В режимах IPoE и PPPoE можно рассчитывать на скорости порядка 850 Мбит/с, а для PPTP/L2TP мы получили более 250 Мбит/с. Конечно, для массовых каналов до 100 Мбит/с это устройство можно считать избыточным. Впрочем, не забывайте, что Xiaomi Mi Wi-Fi имеет поддержку дополнительных сервисов, так что запас мощности процессора может быть востребован.
В случае использования соединений с аккаунтом пользователя роутер поддерживает одновременный доступ к локальной сети провайдера и интернету. К скоростным показателям в этом сценарии замечаний нет.
Как мы писали выше, формальные 300 Мбит/с для беспроводной связи в диапазоне 2,4 ГГц в городских условиях, скорее всего, использовать не получится. Роутер самостоятельно переключается на один канал при обнаружении соседних сетей, так что тест в этом диапазоне проводился со скоростью подключения клиента 144 Мбит/с. Для 802.11ac на 5 ГГц ситуация соответствует техническим характеристикам: использованный для теста адаптер Asus PCE-AC68 подключался на 867 Мбит/с. Расстояние между устройствами составляло около четырех метров прямой видимости. Тестирование проводилось в один/два и восемь потоков. В настройках роутера был только изменен набор каналов в диапазоне 5 ГГц на 36—48, поскольку старшие каналы адаптер не видел.
В диапазоне 2,4 ГГц можно рассчитывать на скорости около 100 Мбит/с, что для используемого одноканального режима является хорошим результатом. При переходе на 5 ГГц скорости существенно увеличиваются. Максимальная скорость приема данных составляет более 600 Мбит/с в многопоточном режиме. А вот в задаче передачи данных использование нескольких потоков не дает значительного увеличения пропускной способности. Впрочем, адаптер PCE-AC68 участвовал у нас уже в нескольких тестах, и его результаты, к сожалению, далеки от постоянства. Даже на одном роутере с разными версиями прошивок он может показывать существенно отличающиеся показатели. Но конечно, это не отменяет того факта, что он сегодня является одной из наиболее быстрых моделей.
Выводы
Xiaomi удалось эффектно выйти на рынок домашнего беспроводного оборудования с роутером Mi Wi-Fi. Устройство основано на современной мощной платформе с поддержкой гигабитных проводных портов и беспроводного стандарта 802.11ac. Кроме того, оно оборудовано встроенным винчестером объемом 1 ТБ и имеет порт USB 2.0. К качеству изготовления у нас никаких претензий нет, оно явно не хуже, чем у лидеров этого сегмента рынка. Причем стоимость роутера Xiaomi, в зависимости от варианта доставки, составляет около $160-$180, что (еще раз напомним про комплектацию винчестером) выглядит привлекательно.
Приятно, что и в тестировании производительности устройство показало себя с хорошей стороны. Особенно стоит отметить эффективную реализацию протоколов PPTP/L2TP, востребованных на отечественном рынке. Задачи сетевого доступа к данным и автономной загрузки файлов роутер тоже выполняет на высоком уровне.
Из-за того, что производитель в настоящий момент предлагает интерфейс прошивки и утилит только на китайском языке, нам не удалось полностью рассмотреть все возможности встроенного программного обеспечения. Однако надо отметить, что большинство базовых функций в устройстве есть. Реализованы и популярные варианты использования накопителей, включая медиасервисы и удаленный доступ. Кроме того, наличие официальной документации для разработчиков позволяет создавать дополнительные программные модули для реализации различных сценариев. Наверняка эта возможность будет востребована у энтузиастов. Хотя, конечно, ограниченная география распространения устройства и ориентация на локальный рынок могут помешать.
