В одной из предыдущих статей рассматривался многофункциональный беспроводной роутер, мультимедиа и VPN сервер OvisLink WMU-9000VPN. Здесь же мы посмотрим как настраиваются VPN соединения в среде Microsoft Windows XP.

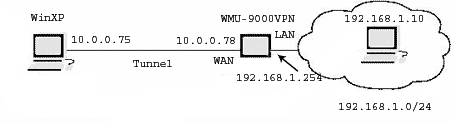

Установка VPN-соединений в ОС Windows XP производилась в сети со следующей топологией:
![](wireless/wrls-ovislink-wmu9000vpn/vpn/tunnel2.png)
Установка IPSEC соединений в Microsoft Windows XP:
Здесь будет рассмотрена пошаговая установка IPSEC соединений в операционной системе Microsoft Windows XP SP2 ENG с установленным русским MUI.
VPN (Virtual Private Network) — механизм безопасной прозрачной для пользователя передачи информации через незащищенные сети (например, Internet) с возможностью удаленного использования ресурсов сети как если бы пользователь находился внутри этой сети (примером может служить локальная сеть офиса и сотруднику, уехавшему в командировку, нужно получить доступ в нее через Интернет). Пакеты, передаваемые в незашифрованном виде, могут быть перехвачены и/или фальсифицированы злоумышленником. Для предотвращения этого пакеты шифруются и инкапсулируются (включаются) в другие пакеты. Описание VPN и его возможностей не является целью этой статьи — более подробную информацию о VPN можно найти в Интернет.
IPSEC — надстройка к протоколу IP, обеспечивающая безопасность протоколов более высокого уровня. IPSEC был разработан для IPv6 протокола, а позже портирован на IPv4 протокол. Более полную информацию можно посмотреть, например, здесь.

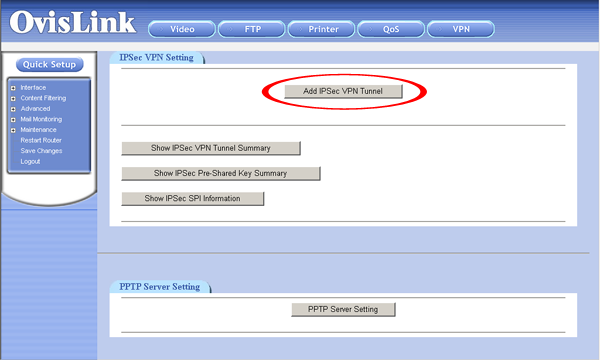

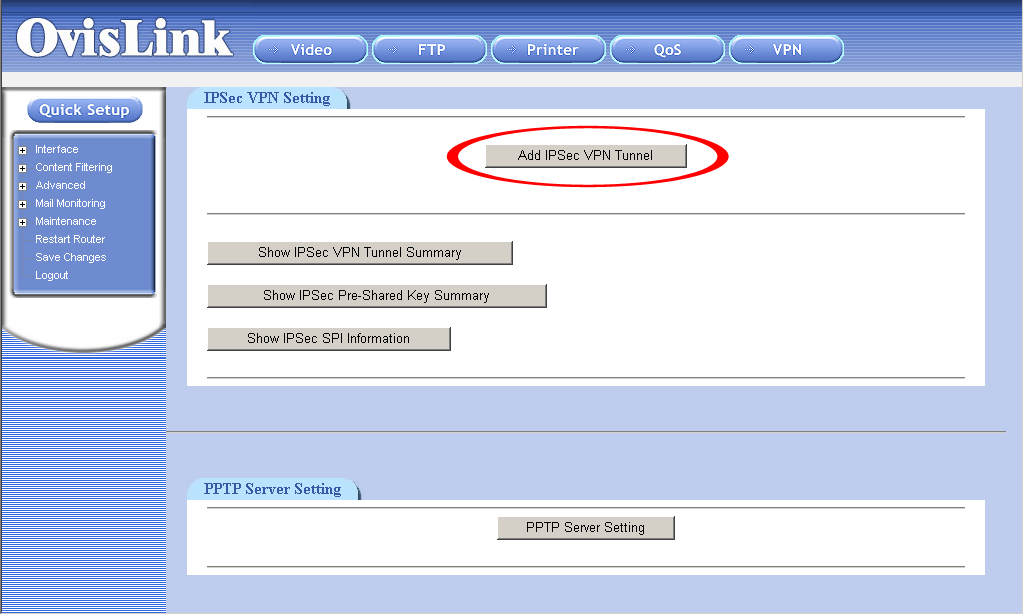

Данный роутер имеет типичные для подобных устройств набор настроек для IPSEC VPN. Для установки и настройки VPN-соединений в веб-интерфейсе роутера присутствует ссылка "VPN", нажав на которую мы попадаем в меню установки VPN-соединений. Для создания IPSEC соединения жмем кнопку "Add IPSec VPN Tunnel"

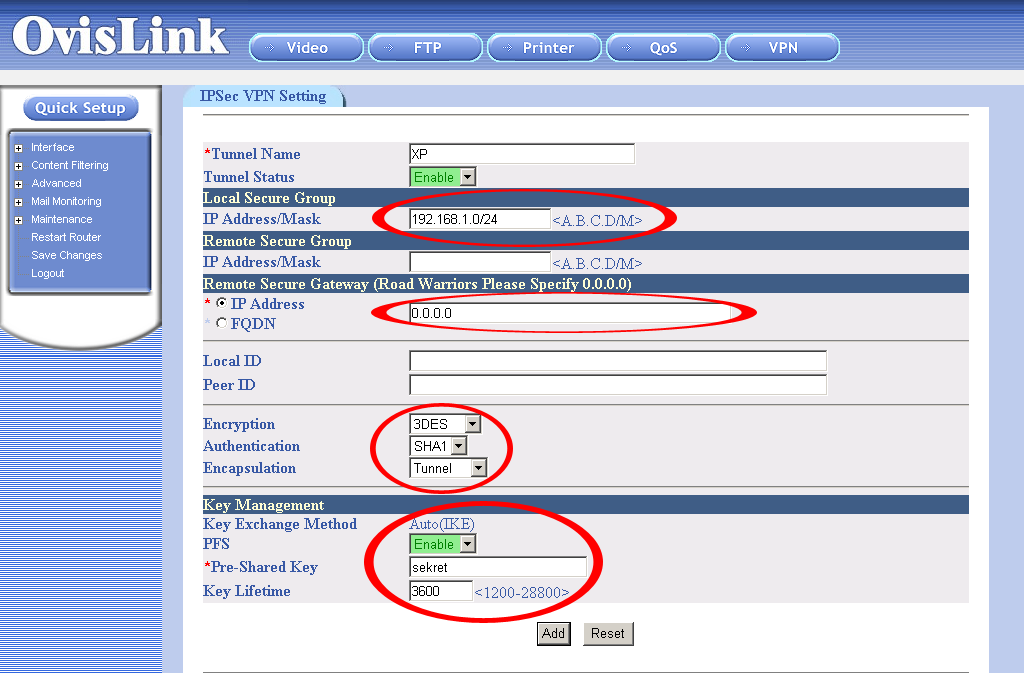

Далее нам нужно ввести название туннеля и задать некоторые его параметры:
- Local Secure Group — группа компьютеров локального сегмента, которые будут иметь доступ к туннелю. В нашем случае мы разрешаем доступ к туннелю всем компьютерам локального сегмента: 192.168.1.0/24
- Remoute Secure Group — группа компьютеров на другом конце туннеля, которая будет иметь доступ к туннелю. В нашем случае мы оставляем это поле пустым, так как нам заранее неизвестна эта группа. Если бы адреса назначались статически — в этом поле можно было бы указать 10.0.0.75/32.
- Remote Secure Gateway — IP-адрес другого конца VPN туннеля, с которым будет связываться роутер если компьютер из Local Secure Group начнет обращаться к компьютеру из Remote Secure Group. Если этот компьютер получает динамический адрес — роутер не может с ним связаться и ждет, пока этот компьютер сам попробует установить IPSEC-соединение с роутером. В этом случае здесь должен стоять адрес 0.0.0.0. Если бы адреса назначались статически — в этом поле можно было бы указать 10.0.0.75.
- Encryption — выбор алгоритма шифрования. ОС Windows XP из представленных здесь методов поддерживает только 3DES.
- Authentication — выбор метода проверки целостности MD5 или SHA1 — оба они поддерживаются в Windows XP.
- Key Lifetime — время жизни ключа. Во время установки IPSEC VPN-соединения вырабатываются ключи, по которым ведется шифрование, для большей безопасности ключи периодически меняются. В этом поле указывается время (в секундах), после которого ключ должен быть заменен.
- Pre-Shared Key — предварительный ключ. Для данного примера предварительным ключом будет фраза "sekret". Эта фраза должна совпадать на обоих концах туннеля (на компьютере с Windows XP и на роутере).
В завершение настройки IPSEC-туннеля на роутере жмем "Add",

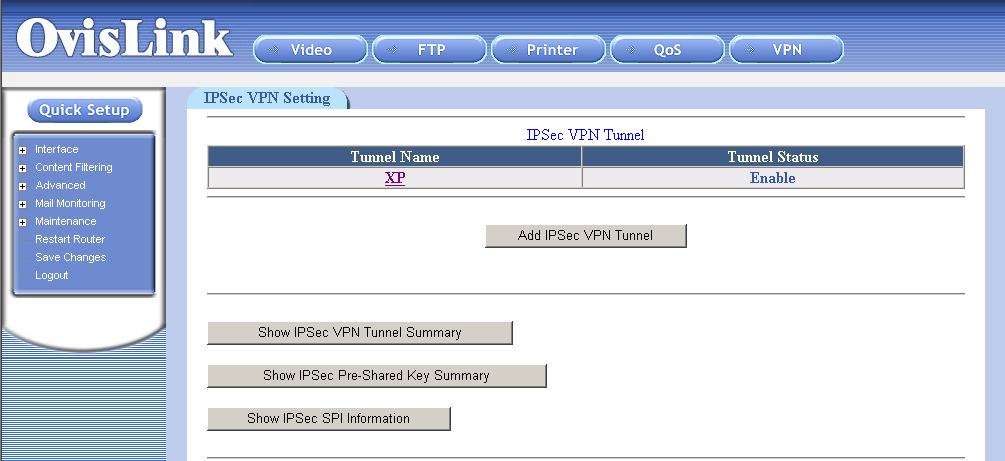

после чего наш туннель добавлен в список и имеет статус Enable:
На этом установка IPSEC-туннеля на роутере закончена.

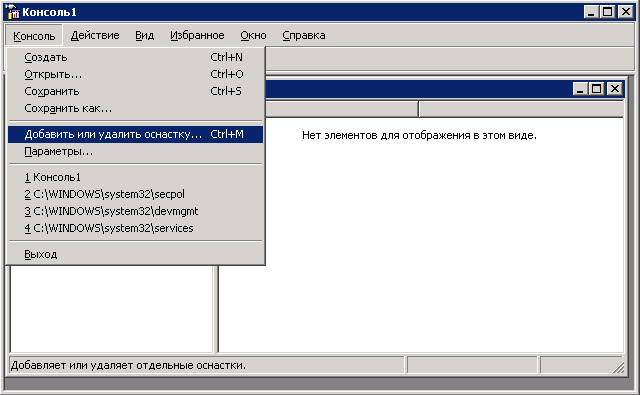

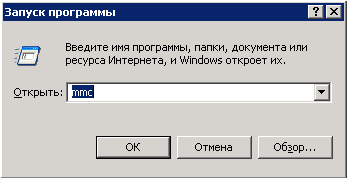

За установку IPSEC соединений в Windows отвечает так называемая "Консоль управления Microsoft" (Microsoft Management Console), которую можно вызвать набрав команду mmc (mmc.exe).
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/1.png)

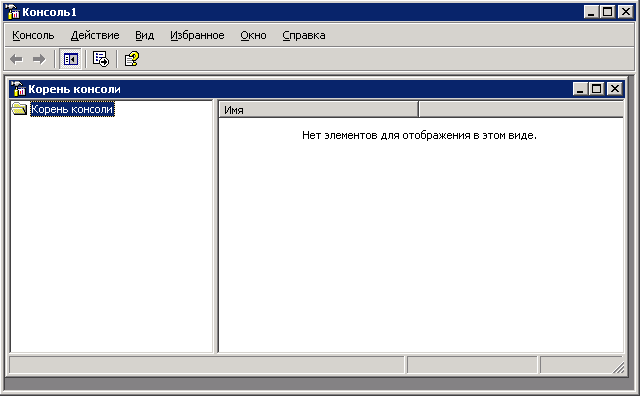

Общий вид консоли показан на следующем рисунке:

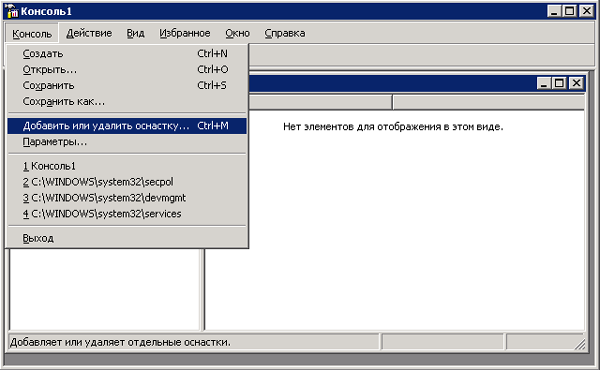

Эта консоль позволяет нам добавлять или удалять так называемые "оснастки":

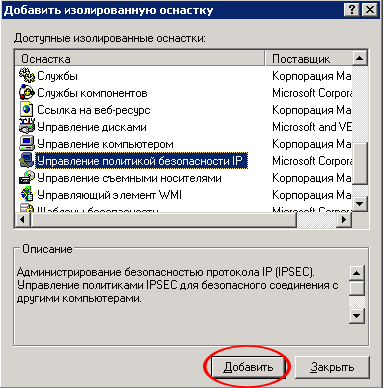

Для управления IPSEC соединениями в Windows XP мы должны добавить оснастку "Управление политикой безопасности IP":
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/4.png)

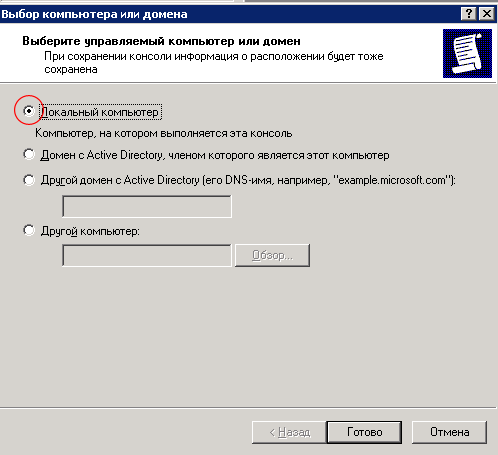

После нажатия кнопки "добавить" мы должны указать, что политика безопасности применяется на локальном компьютере и жмем кнопку "Готово":
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/5.png)

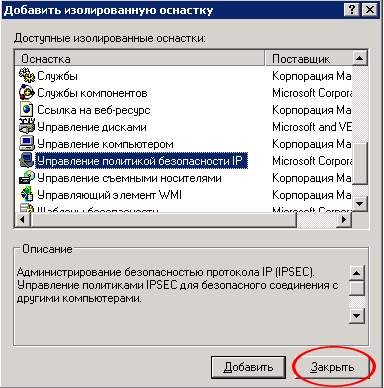

Все необходимые "оснастки" мы добавили, поэтому жмем кнопку "Закрыть":
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/6.png)

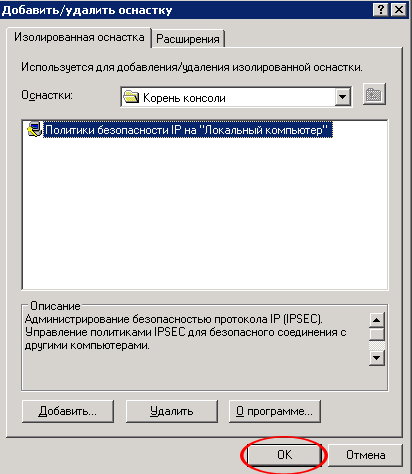

В корне консоли у нас появляется оснастка "Политики безопасности IP на Локальный компьютер", жмем "ОК" :
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/7.png)
Далее выбираем в левом окне консоли оснастку "Политики безопасности IP на Локальный компьютер", а в правом окне видим несколько предопределенных, стандартных для Windows политик. Все эти политики по умолчанию не активны и никак не влияют на настраиваемое нами IPSEC соединение.

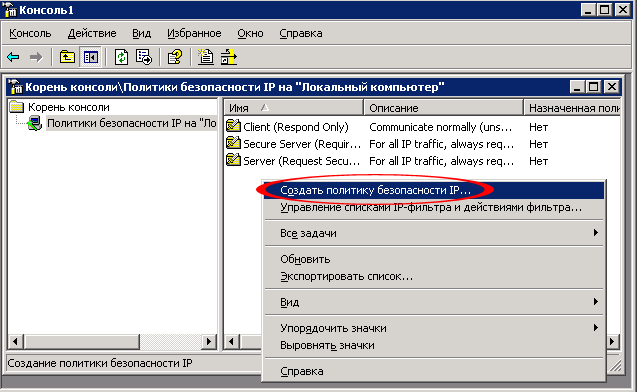

Нам нужно добавить собственную политику безопасности. Для этого в свободном месте правого окна щелкаем правой кнопкой мыши и выбираем пункт "Создать политику безопасности IP" как показано на следующем рисунке. Задание политики нужно для указания ОС что делать с трафиком, идущим в удаленную сеть или из нее.

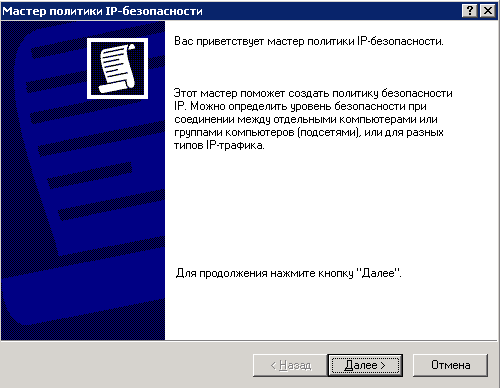

Запускается мастер добавления новой политики IP, жмем "далее":
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/9.png)

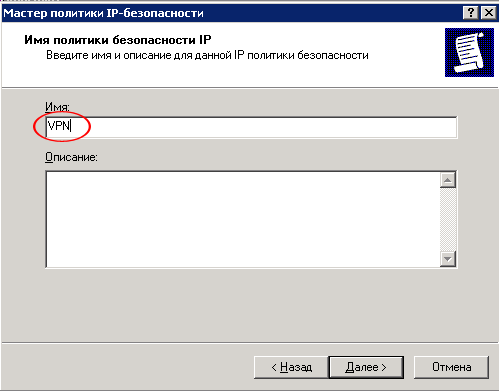

Нам необходимо ввести название политики безопасности (в данном случае я назвал ее "VPN"):
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/10.png)

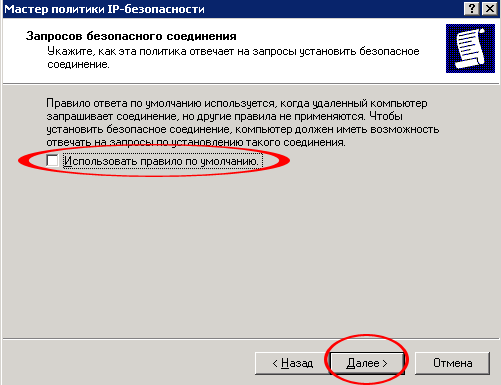

На следующем экране мастер предлагает использовать правило по умолчанию. Мы создаем собственные правила, поэтому снимаем галочку "использовать правило по умолчанию":
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/11.png)

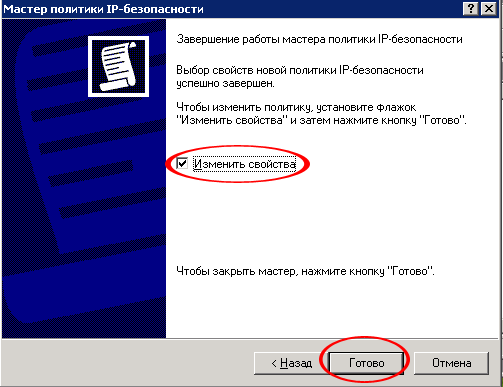

Ставим галочку "изменить свойства", чтобы начать редактировать политику сразу по завершении мастера и жмем "Готово":
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/12.png)

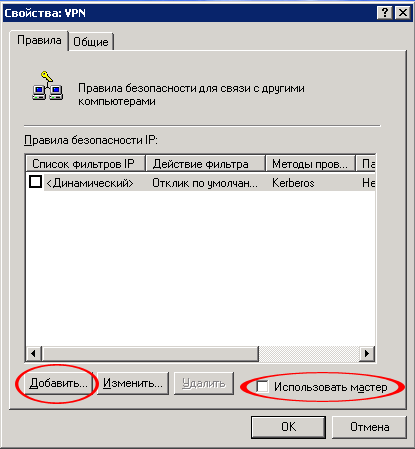

Мы попадаем в окно редактирования политики. Политика безопасности представляет собой набор правил, которые используются при связи с другими компьютерами в сети. Все правила мы будем задавать вручную, поэтому снимаем галочку "использовать мастер" и жмем кнопку "Добавить" для добавления нового правила:
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/13.png)

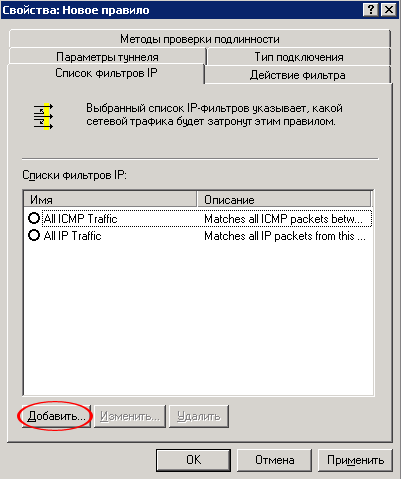

Окно редактирования правил показано на следующем рисунке. Нам нужно добавить список фильтров для указания к какому трафику применяется правило. Жмем "Добавить":
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/14.png)

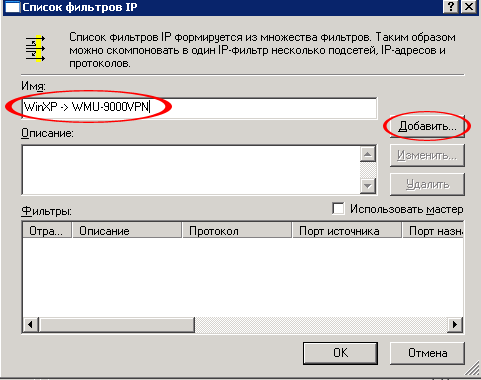

Список фильтров можно задать используя несколько фильтров; в нашем случае нам нужно создать список из одного фильтра. Называем наш список фильтров "WinXP -> WMU-9000VPN" (обрабатывается трафик, идущий от машины с WIndows XP к роутеру OvisLink WMU-9000VPN) и жмем кнопку "Добавить" чтобы добавить фильтр:
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/15.png)

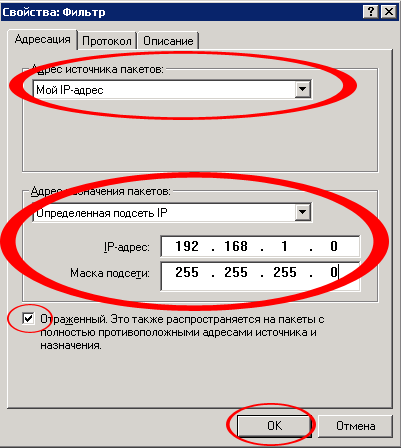

Фильтры можно задавать по адресу источника пакетов, адресу назначения пакетов, по используемому протоколу и порту (только для TCP и UDP). В нашем случае мы хотим зашифровать весь трафик, идущий от нашей машины с WinXP в сеть, спрятанную за роутером (192.168.1.0/24). Для этого в качестве адреса источника пакетов выбираем "Мой IP-адрес", а в качестве адреса назначения пакетов — выбираем "Определенная подсеть IP", указываем адрес сети 192.168.1.0 и маску подсети 255.255.255.0 (что равносильно "/24"). Ставим галочку "Отраженный" ("Mirrored") и жмем "ОК":
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/16.png)

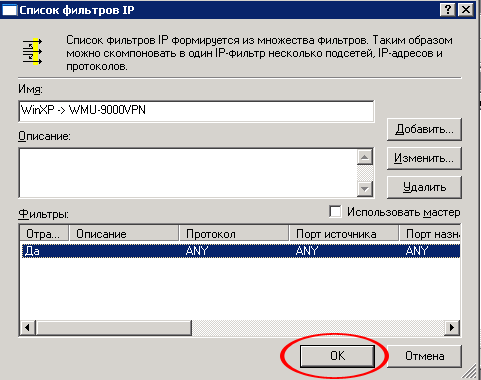

После этого наш фильтр появляется в списке фильтров "WinXP -> WMU-9000VPN", жмем "ОК":
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/17.png)

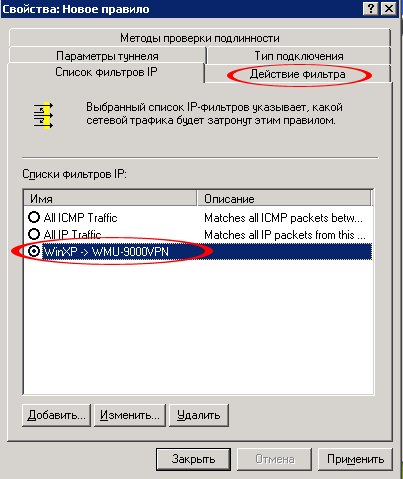

Для используемого правила выбираем созданный нами список фильтров ("WinXP -> WMU-9000VPN") и переходим к вкладке "Действие фильтра":
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/18.png)

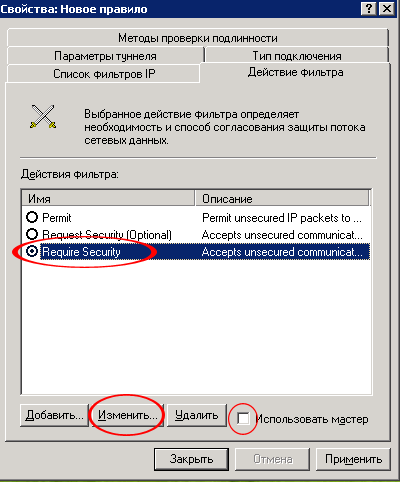

На вкладке "Действие фильтра" выбираем действие "Require Security" (требовать безопасность), снимаем галочку "Использовать мастер" и жмем кнопку "Изменить":
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/19.png)

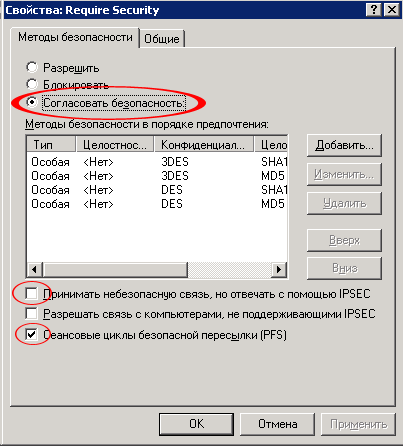

Выбираем "Согласовать безопасность", снимаем галочку "Принимать небезопасную связь, но отвечать с помощью IPSEC" и ставим галочку "Сеансовые циклы безопасной пересылки (PFS)". Этими установками мы не позволяем работать без шифрования — все незащищенные соединения будут отклонены.
Установки методов безопасности представляют перебираемые по порядку (сверху вниз) методы шифрования и проверки целостности пакетов. В Windows XP поддерживаются два алгоритма шифрования (DES и 3DES) и два метода проверки целостности (MD5 и SHA1). Неиспользуемые методы можно удалить.
Алгоритм шифрования DES (56 бит) уже считается недостаточно защищенным и, скорее всего, оставлен для совместимости. Ему на смену пришел алгоритм 3DES, который представляет собой 3 раза подряд примененный алгоритм DES и, следовательно, этот алгоритм имеет в 3 раза более длинный ключ защиты.
Метод проверки целостности представляет собой хеш-функцию. SHA1 считается более защищенным.
После выполнения всех необходимых действий жмем "ОК" и переходим к вкладке "Параметры туннеля":
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/20.png)
Защищенный туннель создается между нашим компьютером с Windows XP и роутером. Далее, в LAN-сегменте за роутером, трафик уже не зашифрован. Поэтому крайними точками туннеля являются компьютер с WinXP (10.0.0.75) и WAN-интерфейс роутера (10.0.0.78).

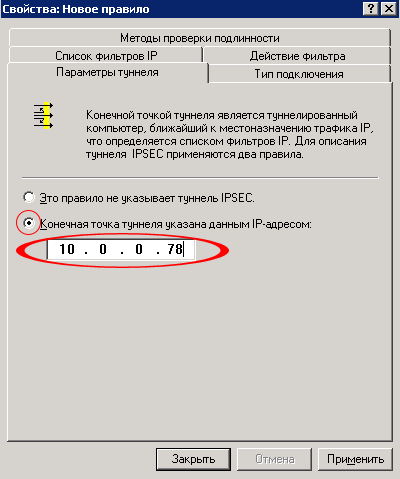

На следующем рисунке нам нужно указать конечную точку туннеля в направлении передачи трафика. Для созданного нами правила трафик идет от компьютера с Windows XP к роутеру (WinXP -> WMU-9000VPN), поэтому конечной точкой туннеля для этого правила будет IP-адрес WAN-интерфейса роутера. Вписываем адрес WAN-интерфейса (10.0.0.78) и переходим на вкладку "Методы проверки подлинности":
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/21.png)
VPN — соединение устанавливается в несколько этапов. На первом этапе происходит согласование политик и выработка ключей для шифрования. В простейшем случае, для защиты на этом этапе используется механизм предварительного ключа PSK (Pre Shared Key), который должен совпадать на обоих концах IPSEC туннеля. На роутере в качестве PSK мы указали фразу "sekret"

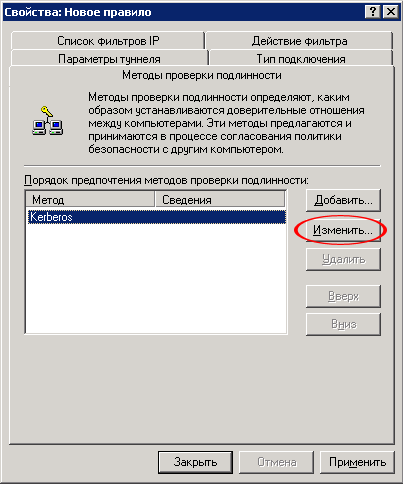

Для установки предварительного ключа жмем кнопку "Изменить":
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/22.png)

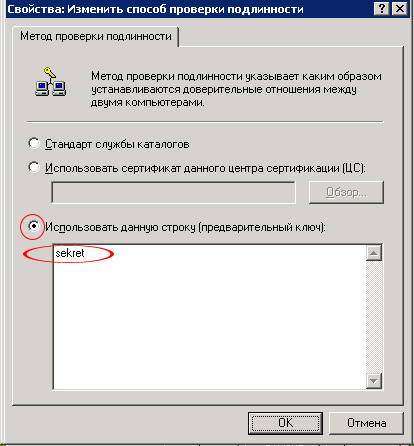

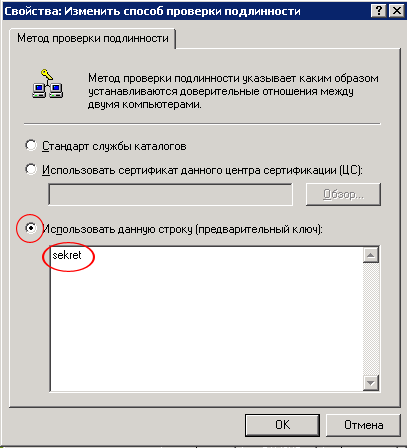

Выбираем пункт "Использовать данную строку (предварительный ключ)" и вводим фразу, которую прописали на роутере (фраза "sekret"). В завершение жмем на "ОК":
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/23.png)

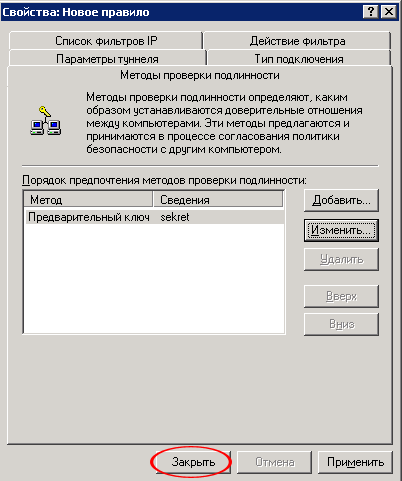

Жмем "Закрыть":
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/24.png)

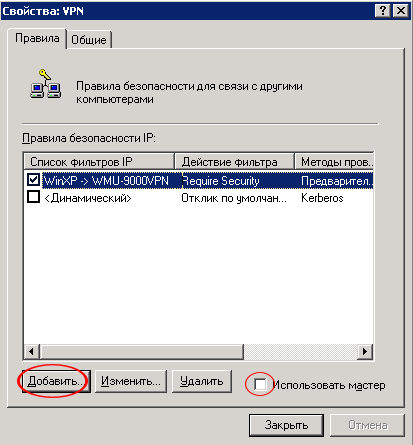

Далее нам нужно добавить еще одно правило к политике, которое будет отвечать за трафик от роутера к машине с WinXP. Для этого нажимаем кнопку "Добавить":
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/25.png)

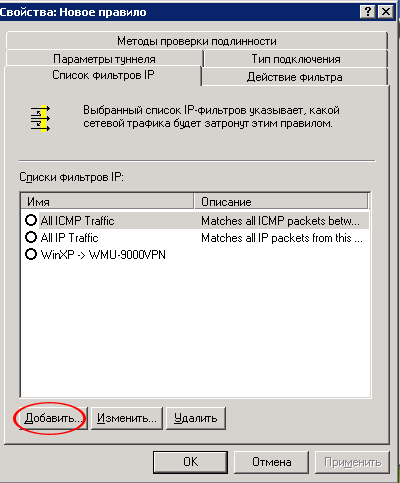

Для создания еще одного списка фильтров жмем кнопку добавить:
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/26.png)

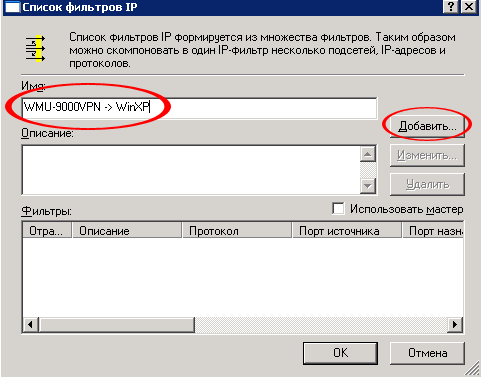

Называем список фильтров "WMU-9000VPN -> WinXP" и нажимаем кнопку "Добавить" для добавления нового фильтра в список фильтров:
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/27.png)

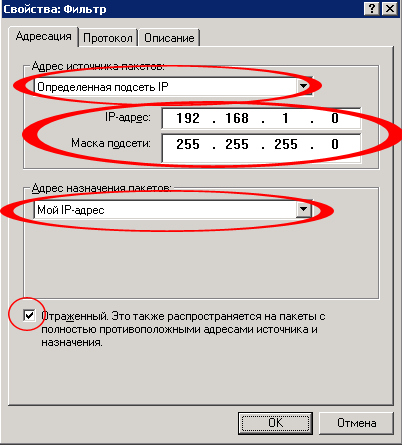

Теперь адреса источника и назначения меняются на противоположные. Фильтр учитывает трафик от сети, спрятанной за роутером OvisLink WMU-9000VPN (192.168.1.0/24), к компьютеру с WinXP (10.0.0.75). В пункте "Адрес источника пакетов" выбираем пункт "Определенная подсеть IP" и вписываем адрес сети вместе с маской (192.168.1.0/255.255.255.0), а в пункте "Адрес назначения пакетов" выбираем пункт "Мой IP-адрес". Ставим галочку "отраженный" и жмем "ОК":
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/28.png)

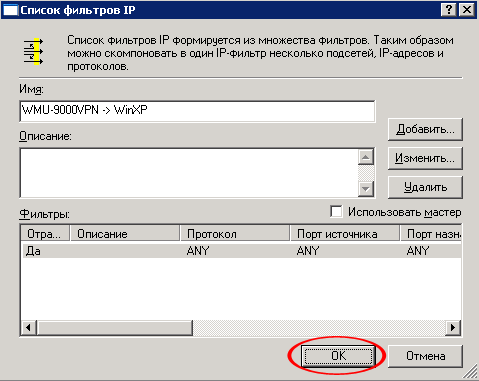

В списке фильтров появляется созданное нами правило, жмем "ОК":
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/29.png)

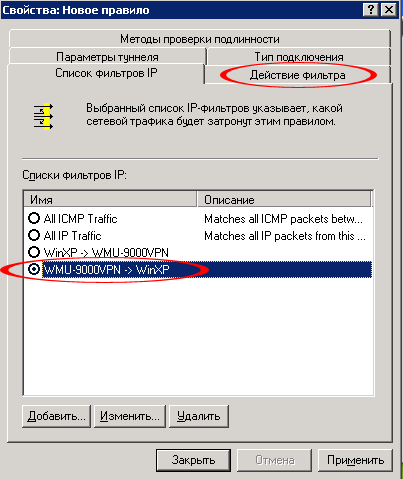

Выбираем среди списков созданный нами фильтр "WMU-9000VPN -> WinXP" и переходим к вкладке "Действие фильтра":
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/30.png)

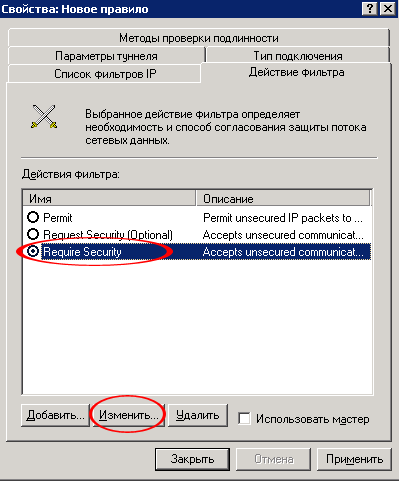

Выбираем пункт "Require security" (требовать безопасность) и жмем на кнопку "Изменить":
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/31.png)

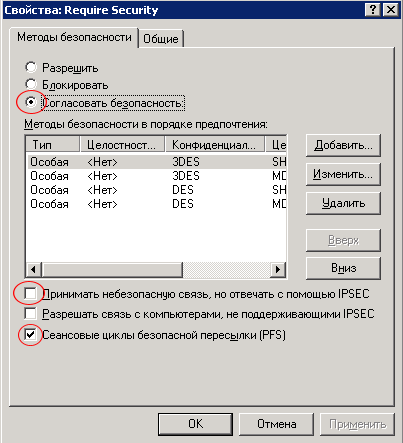

В этом окне все пункты должны быть выставлены как на следующем рисунке, нажимаем "ОК" и переходим к вкладке "Параметры туннеля":
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/32.png)

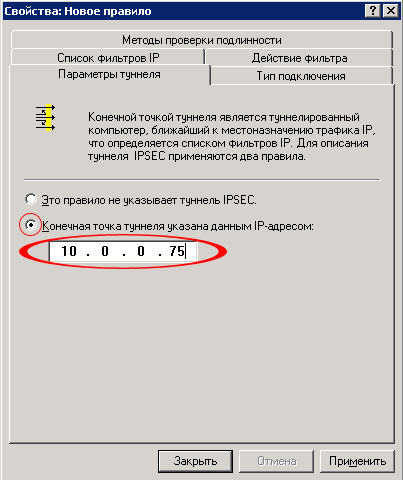

Здесь мы должны указать конечную точку туннеля. В нашем случае трафик идет от роутера OvisLink WMU-9000VPN (10.0.0.78) к компьютеру с WinXP (10.0.0.75), поэтому конечной точкой туннеля будет выступать адрес нашего компьютера с Windows XP — 10.0.0.75 — вводим эти данные в окне. Далее переходим к вкладке "Методы проверки подлинности" и жмем на кнопку "Изменить":
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/33.png)
Как и при создании первого правила в политике безопасности выбираем использование предварительного ключа и вводим ту же самую строку "sekret", после чего жмем на "OK":
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/34.png)

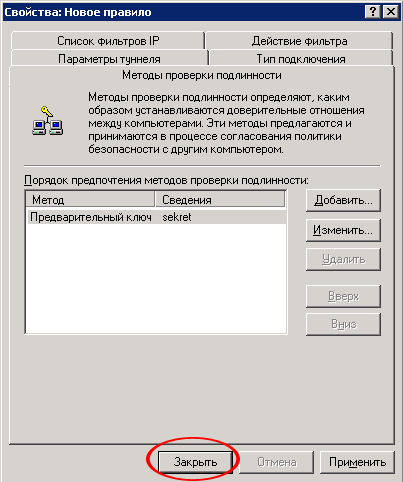

Жмем на кнопку "Закрыть":
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/35.png)

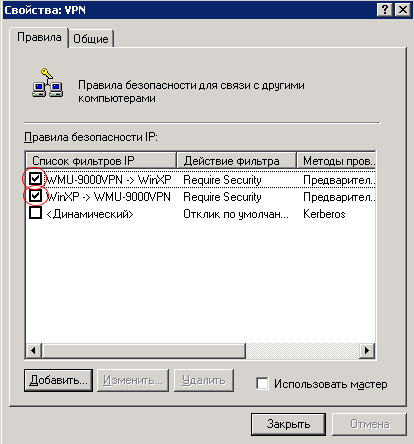

Выбираем оба созданных нами правила ("WinXP -> WMU-9000VPN" и "WMU-9000VPN -> WinXP") и жмем на кнопку "Закрыть":
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/36.png)

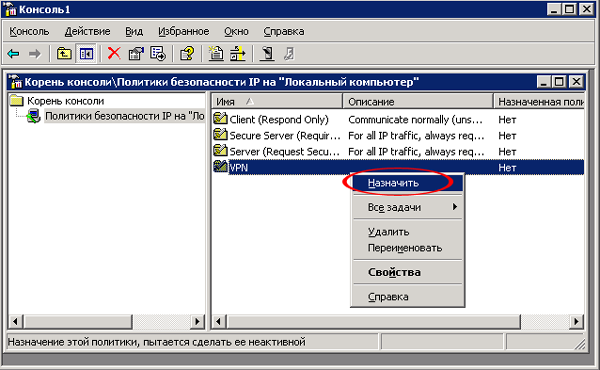

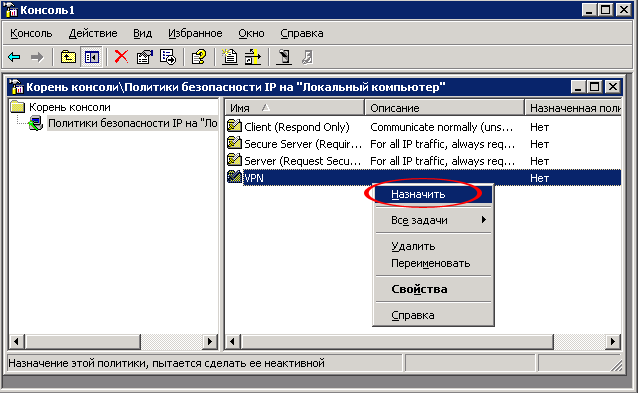

Политика безопасности "VPN" теперь полностью создана, и нам остается ее только включить. Для включения политики "VPN" щелкаем на ней в правом окне правок кнопкой мыши и выбираем пункт "Назначить":
Теперь весь трафик, который будет адресоваться между сетью "192.168.1.0/24" и компьютером 10.0.0.75 должен перенаправляться в туннель установленный между роутером и компьютером с Windows XP (10.0.0.78 — 10.0.0.75) и шифроваться по выбранному алгоритму. Windows XP не создает туннеля до тех пор пока он не понадобится (пока компьютер с Windows не обратится к компьютеру локального сегмента), но тут мы сталкиваемся с одной из особенностей Windows XP: несмотря на то, что мы прописали в Windows все параметры IPSEC туннеля, Windows не знает куда посылать пакеты с адресами назначения 192.168.1.0/24, но при этом понимает, что самое время установить туннель с роутером. Получается следующая ситуация — туннель создается, но трафик по нему не идет.

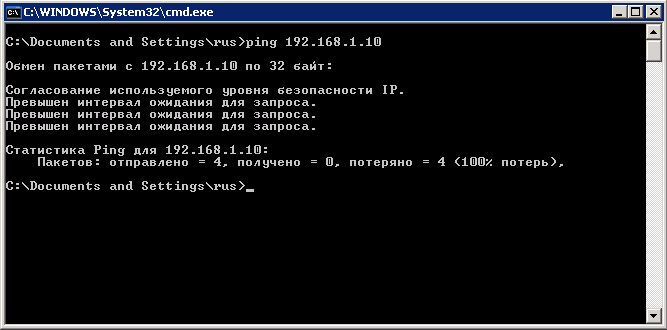

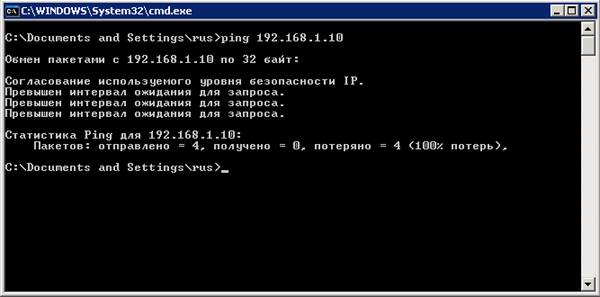

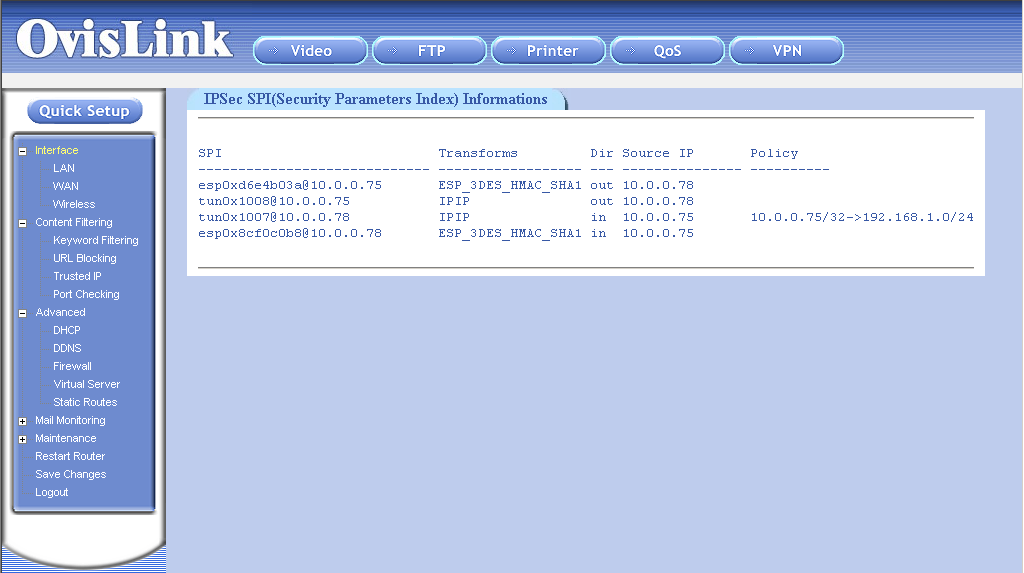

Компьютеры локального сегмента не пингуются, но при этом видно, что согласование политик происходит, о чем свидетельствует надпись "Согласование используемого уровня безопасности IP". Если надпись "Согласование используемого уровня безопасности IP" выводится только один раз &mdsah; значит, политика безопасности принята и туннель установлен; в случае если допущена ошибка (например, предварительные ключи не совпадают или заданы различные алгоритмы шифрования) — при каждой попытке пропинговать компьютер из локального сегмента будет производиться попытка установления VPN-соединения (то есть для данного случая надпись "Согласование используемого уровня безопасности IP" будет выведена 4 раза).
Роутер показывает, что туннель создан:

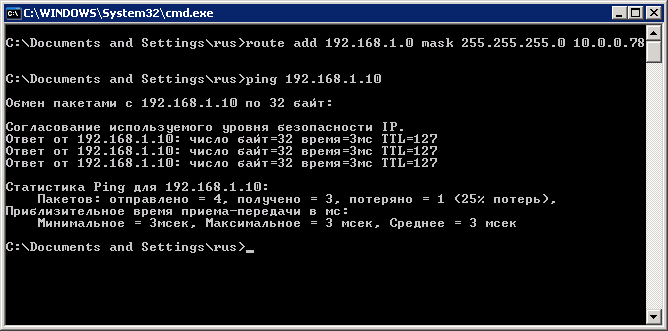

Для обхода этой особенности Windows нам нужно вручную прописать путь к сети 192.168.1.0/24: шлюзом для этой сети будет служить WAN-адрес роутера (10.0.0.78). Для добавления записи в таблицу маршрутизации на компьютере с Windows XP воспользуемся командой route:
route add 192.168.1.0 mask 255.255.255.0 10.0.0.78
Теперь все прекрасно работает: происходит согласование политик, устанавливается туннель, трафик идет через этот туннель.
Подытоживая можно выделить несколько стадий настройки IPSEC VPN-соединения:
- настройка параметров туннеля на роутере
- создание политики безопасности IP на компьютере с Windows
- создание правила для трафика, идущего от роутера к компьютеру с Windows
- создание правила для трафика, идущего от компьютера с Windows к роутеру
- задание статического маршрута к сети за роутером на машине с Windows
Необходимо также помнить, что рассматриваемый роутер позволяет создавать не более 100 IPSEC VPN туннелей.
Установка PPTP соединений в Microsoft Windows XP:
Здесь будет рассмотрена установка PPTP соединений в операционной системе Microsoft Windows XP SP2 ENG с установленным русским MUI.
PPTP (Peer-to-peer protocol) — протокол типа точка-точка. Подробное описание протокола не является целью этой статьи и может быть найдено в Интернет, но из особенностей стоит отметить, что PPTP клиенту выдается IP-адрес, по которому и происходят все VPN соединения.
В отличие от IPSEC-соединений PPTP-соединения значительно проще настроить, но они не обладают таким уровнем безопасности как IPSEC.

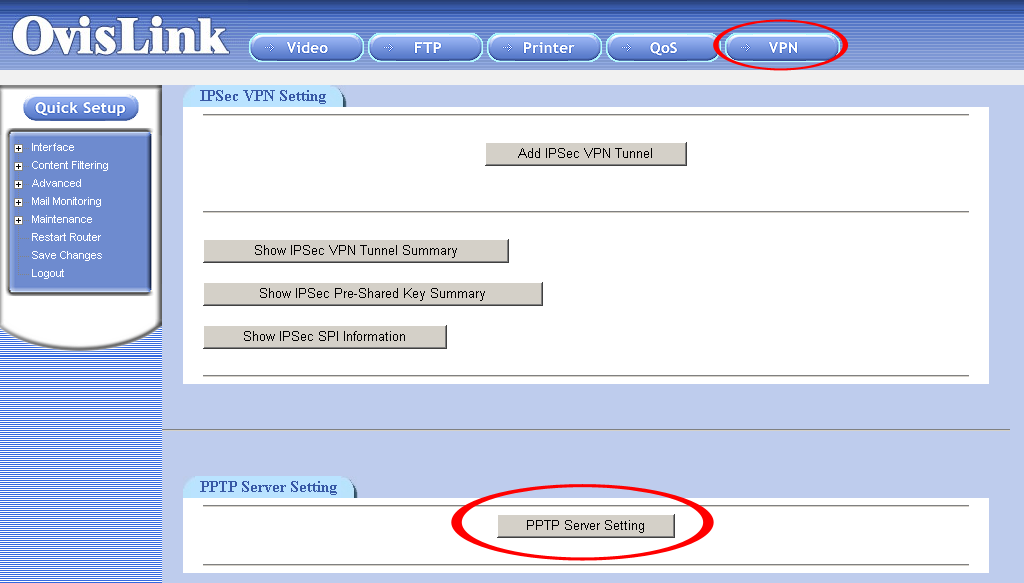

Для настройки роутера OvisLink WMU-9000VPN в веб-интерфейсе выбирается пункт "VPN", далее "PPTP Server Setting". Принципиальных отличий от установки PPTP-соединений в других роутерах нет.

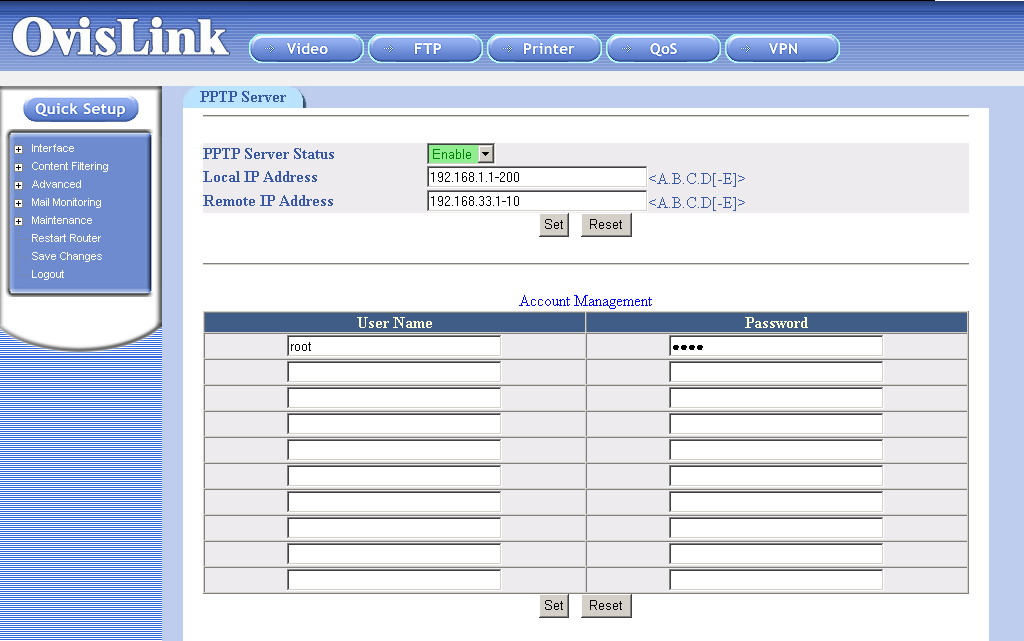

Мы попадаем в меню настройки сервера PPTP, выбираем Local IP Address (диапазон локальных адресов, доступных удаленным пользователям) и Remote IP Address (диапазон IP-адресов, выдаваемых пользователям, подключающимся удаленно). В нашем случае я задал Local IP Address: 192.168.1.1-200 и Remote IP Address: 192.168.33.1-10. Для подтверждения жмем на кнопку "Set". Далее заводим пользователя "root" с паролем "1234", для подтверждения жмем кнопку "Set":
На этом настройка PPTP-сервера завершена.

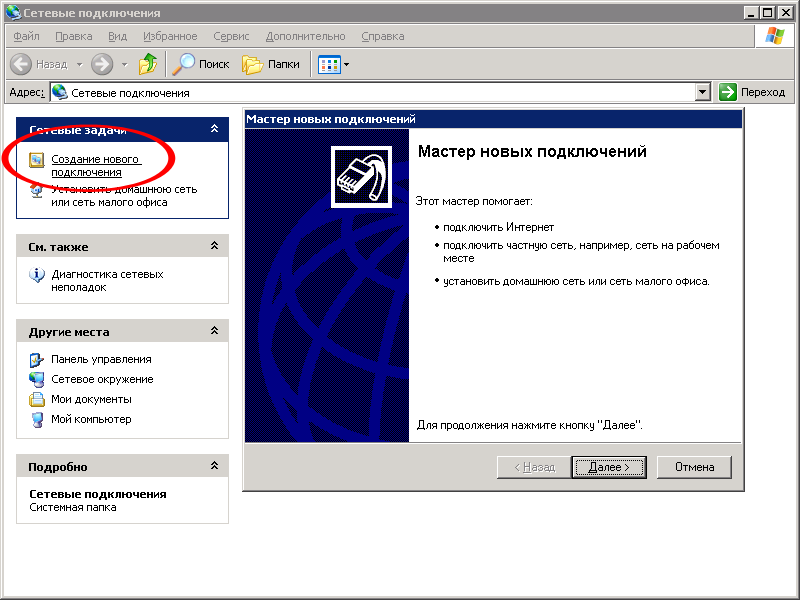

Для установки PPTP соединений в Windows XP используем "Мастер новых подключений", нажимаем кнопку "Далее":

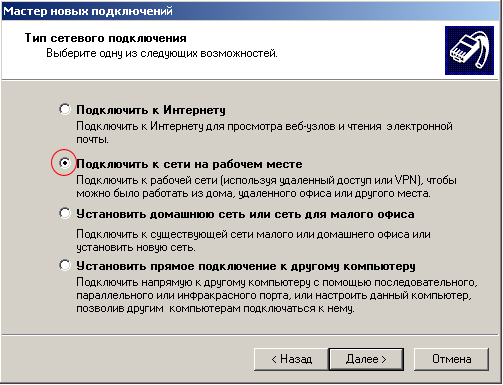

Выбираем пункт "Подключить к сети на рабочем месте" и жмем "Далее":
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/_2.png)

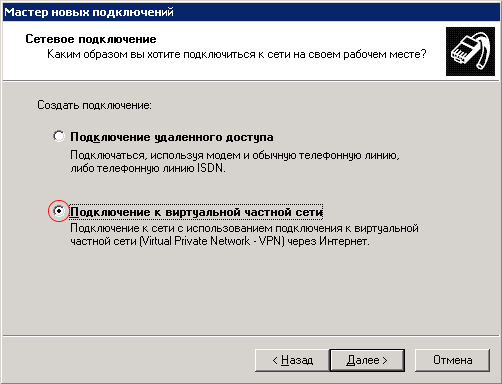

Выбираем пункт "Подключение к виртуальной частной сети" и жмем "Далее":
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/_3.png)
Тут нужно ввести название соединения и нажать "Далее":
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/_4.png)

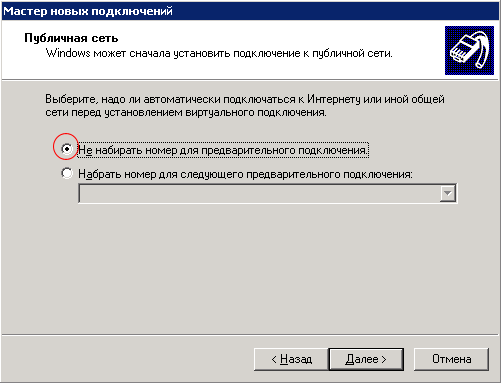

Так как мы подключаемся по локальной сети, то предварительное установление другого (PPTP или PPP) соединения не требуется.
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/_5.png)

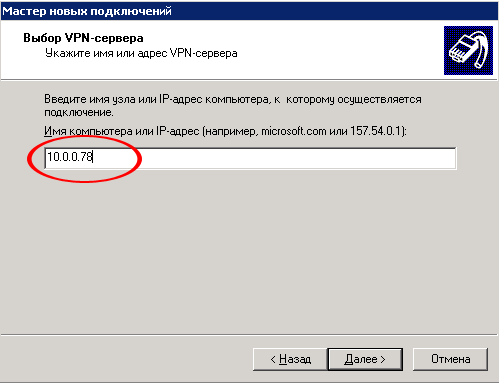

IP-адрес компьютера, к которому осуществляется подключение — адрес PPTP-сервера (в нашем случае 10.0.0.78)
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/_6.png)

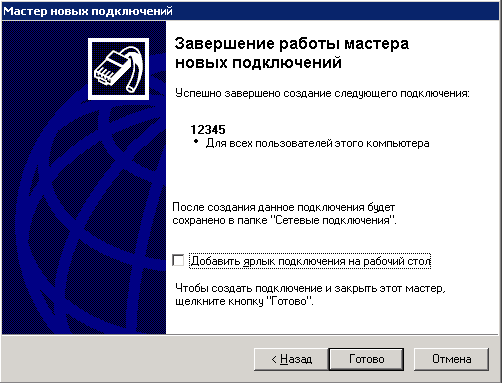

Жмем "Готово" :
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/_7.png)

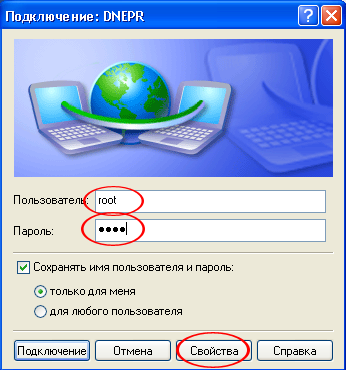

Далее нам нужно ввести имя пользователя и пароль, заданные на роутере ("root" и "1234"), для настройки дополнительных параметров жмем "Свойства" и выбираем вкладку "Безопасность":
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/_8.png)

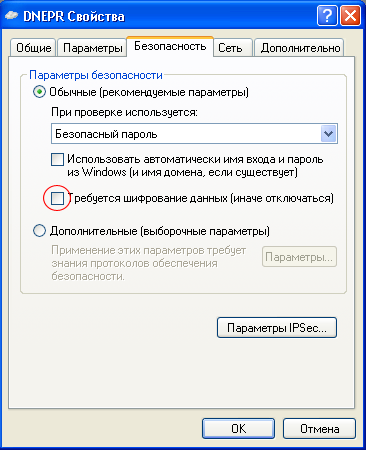

Здесь у нас довольно большой набор параметров, но в большинстве случаев достаточно использования параметров по умолчанию. Роутер OvisLink WMU-9000VPN не поддерживает шифрования, когда выступает в роли PPTP VPN-сервера, поэтому на этой вкладке нам нужно снять галочку "Требуется шифрование данных (иначе отключаться)". В завершение жмем "OK":
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/_9.png)

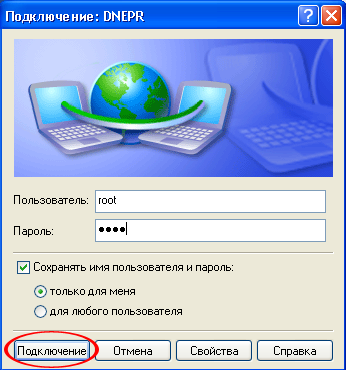

Далее жмем на кнопку "Подключение" для установления соединения:
![](wireless/wrls-ovislink-wmu9000vpn/vpn/win/_10.png)
Теперь все должно работать. При наших настройках IP-адрес назначается автоматически и должен принадлежать диапазону "Remote IP Address" (в нашем случае это 192.168.33.1–192.168.33.10). Также рекомендую не забывать, что наш роутер позволяет устанавливать не более 10 PPTP-соединений
