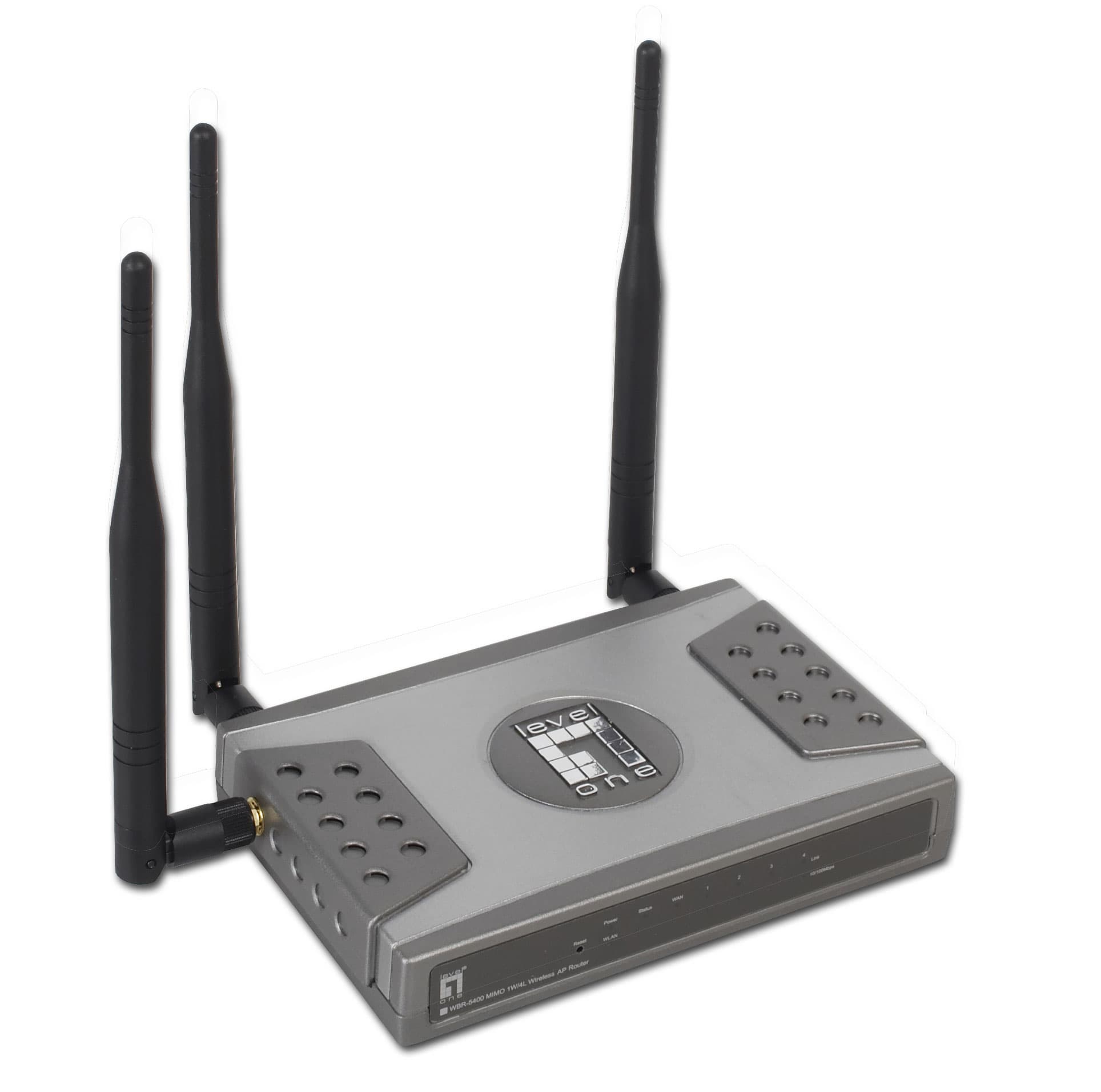

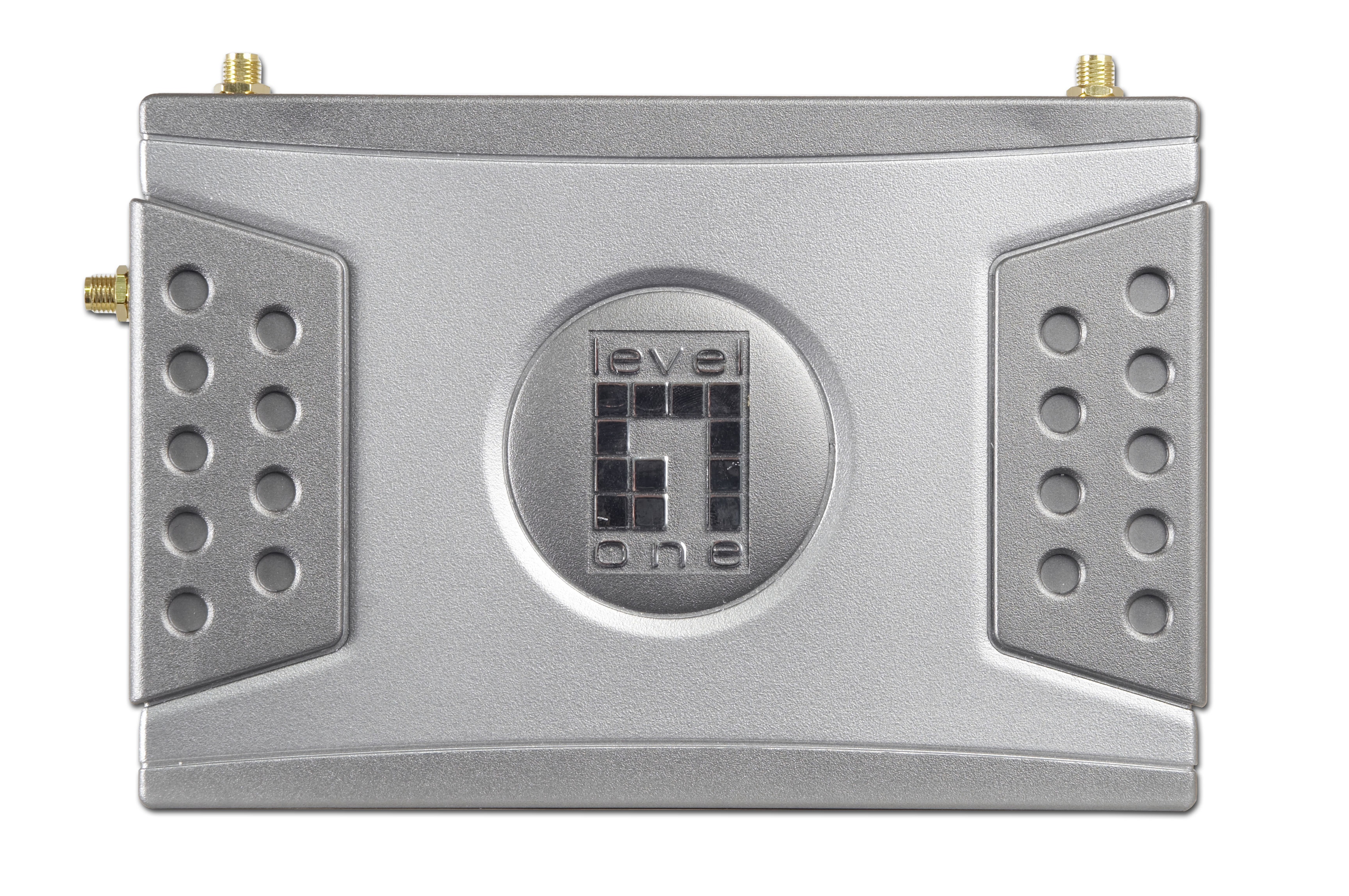

В этом обзоре мы рассмотрим беспроводной маршрутизатор Level One WBR-5400, с поддержкой возможности повышения производительности беспроводного сегмента и расширения радиуса беспроводной сети.
Функциональные возможности устройства: Fast Ethernet маршрутизатор, беспроводная точка доступа стандарта IEEE 802.11g с поддержкой режима ускоренной передачи данных "Turbo mode" и технологии MIMO, позволяющей увеличить радиус беспроводной сети и уменьшить "мертвые" зоны, 4-хпортовый коммутатор 10/100 с поддержкой автоматического определения полярности на портах.

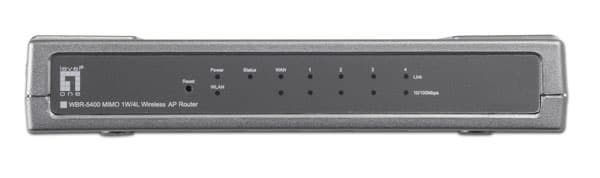

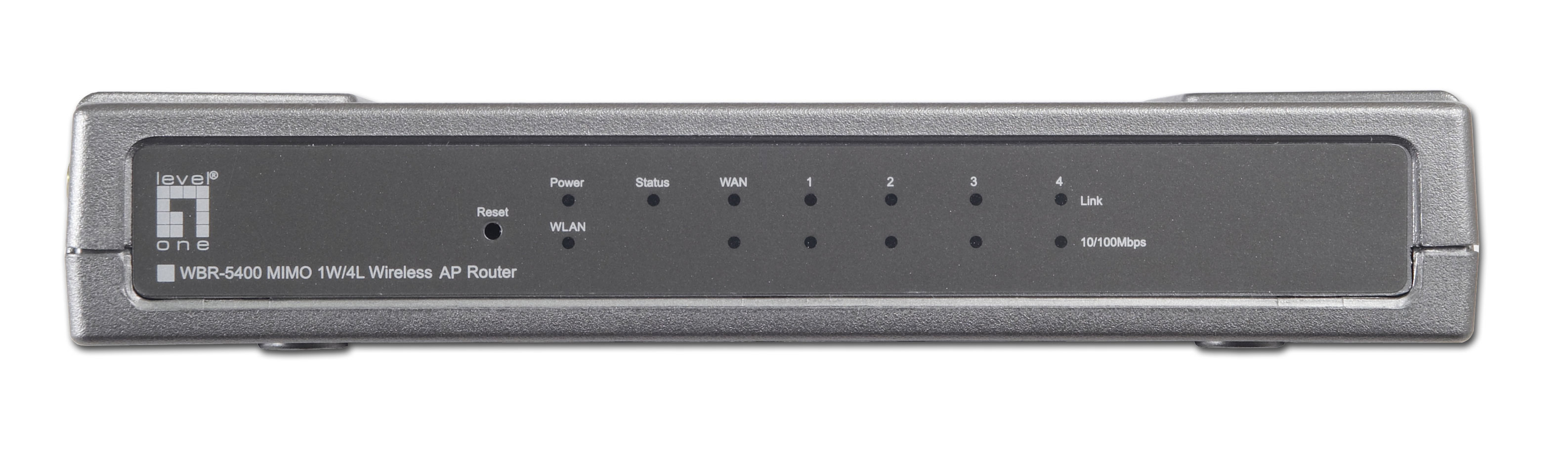

На устройстве расположены (слева направо):
- Кнопка Reset — для перезагрузки и сброса параметров
- Индикатор питания
- Индикатор состояния беспроводного соединения
- Индикатор статуса
- 2 индикатора порта WAN
- 2 индикатора на каждом из 4-х LAN-портов

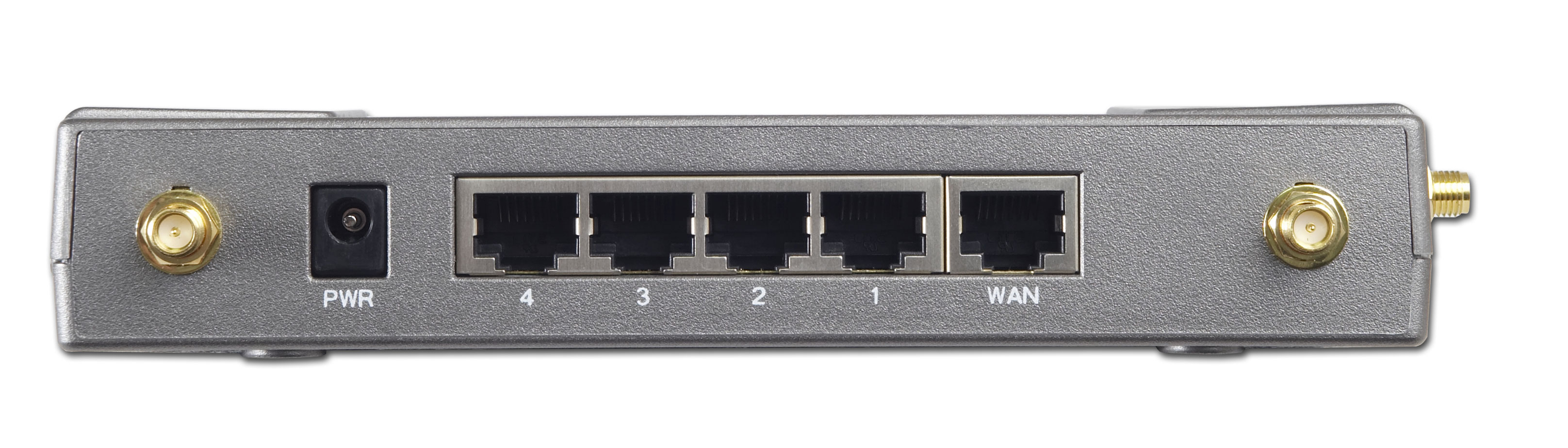

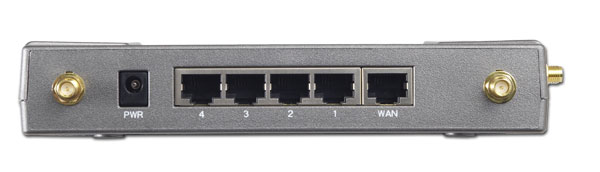

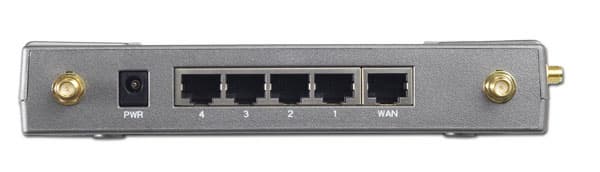

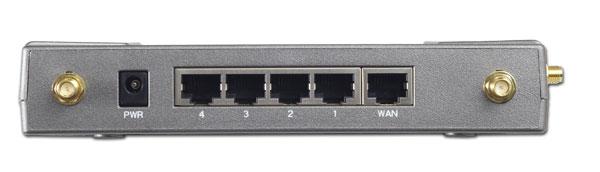

Сзади на устройстве расположены (слева направо):
- Разъем r-SMA для подключения антенны
- Разъем питания
- 4 LAN-порта
- Порт WAN
- Разъем r-SMA для подключения антенны
Также сбоку на устройстве находится еще 1 разъем r-SMA для подключения антенны.
Комплектация устройства:
- сам роутер
- 3 всенаправленных антенны 5 dBi
- диск с утилитами и инструкцией
- краткая инструкция по установке и настройке на 8-ми языках (без русского)
- метровый патчкорд RJ-45
- Адаптер питания (длина провода около 1.5 метров)

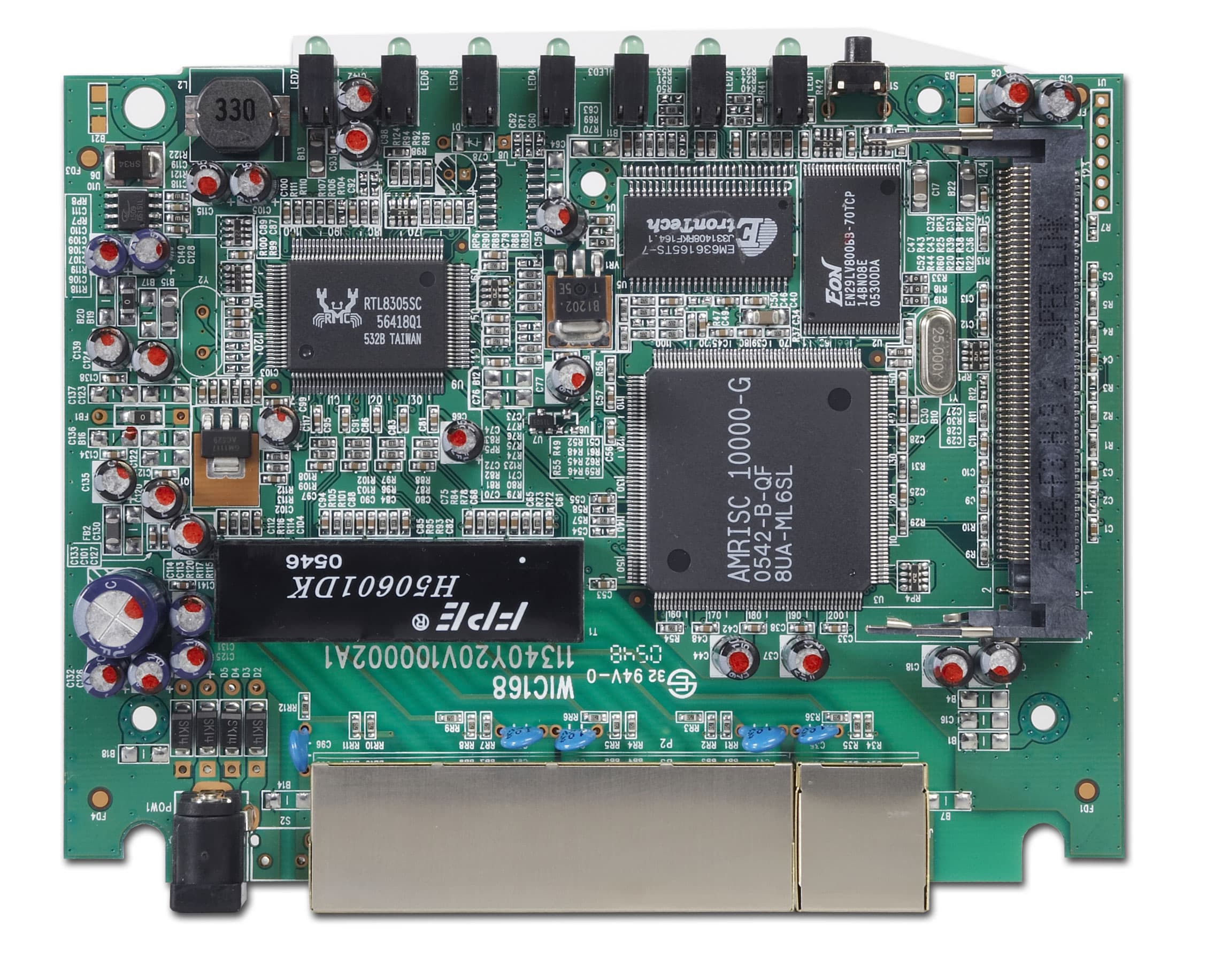

Вид изнутри:

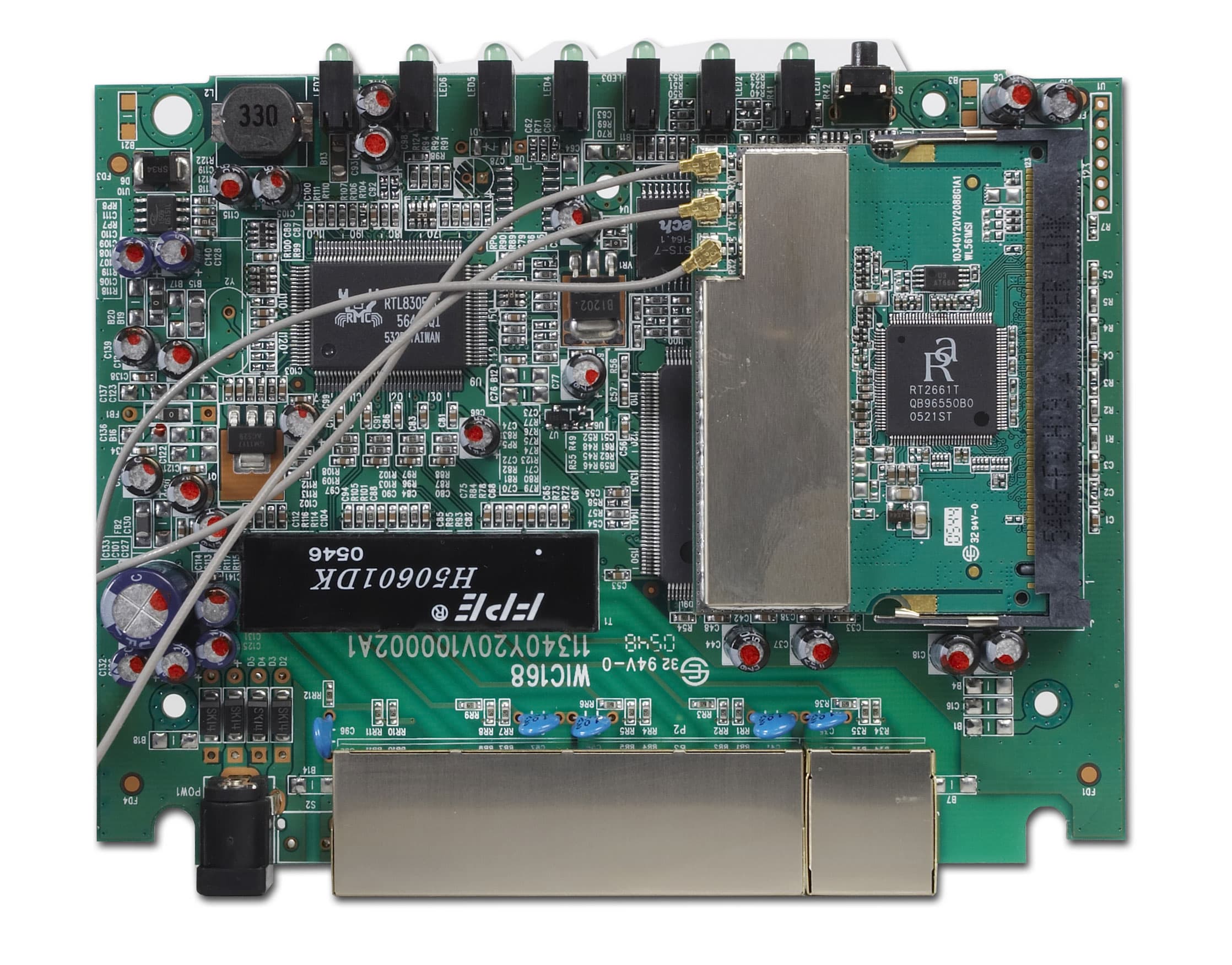

Устройство состоит из двух плат. Беспроводная часть устройства представляет собой Mini-PCI плату, установленную в разъем на основной плате устройства.
Беспроводная связь работает на контроллере Ralink RT2661. Трансивер скрыт под экраном, закрепленным на Mini-PCI плате.
Коммутатор устройства выполнен на базе чипа Realtek RTL8305 (5-типортовый коммутатор 10/100).
Процессор устройства: AMRISC 10000-G. Дополнительную информацию о нем найти не удалось, но само название "AMRISC" вроде как является торговой маркой компании Amlogic.
В устройстве установлено 1 Мбайт Flash-памяти EON EN29LV800 и 2 Мбайт SDRAM-памяти EtronTech EM636165.
Спецификация:
| корпус | пластиковый, допускается горизонтальная установка | |||
| исполнение | Indoor | |||
| проводной сегмент | ||||
| WAN | тип | Fast Ethernet | ||
| количество портов | 1 | |||
| auto MDI/MDI-X | да | |||
| типы поддерживаемых соединений | фиксированный IP | да | ||
| динамический IP | да | |||
| PPPoE | да | |||
| PPTP | да | |||
| L2TP | да | |||
| IPSec | нет | |||
| LAN | количество портов | 4 | ||
| auto MDI/MDI-X | да | |||
| ручное блокирование интерфейсов | нет | |||
| возможность задания размера MTU вручную | нет | |||
| Беспроводной сегмент | ||||
| антенна | количество | 3 | ||
| тип | внешняя дипольная, 5 dBi | |||
| возможность замены антенны/тип коннектора | есть/r-SMA | |||
| принудительное задание номера рабочей антенны | нет | |||
| поддерживаемые стандарты и скорости | 802.11b | CCK (11 Mbps, 5.5 Mbps), DQPSK (2 Mbps) DBPSK (1 Mbps) | ||
| 802.11g | OFDM: 54, 48, 36, 18, 12, 11, 9, 6 Mbit/sec | |||
| Регион/Кол-во каналов | Europe/13 | |||
| расширения протокола 802.11g | да, Turbo mode | |||
| возможность ручного задания скорости | нет | |||
| выходная мощность | (максимальная?) | 18 dBm | ||
| 802.11b @11Mbit/s | ?? | |||
| 802.11g @54Mbit/s | ?? | |||
| чувствительность приемника | 802.11b @11Mbit/s | ?? | ||
| 802.11g @54Mbit/s | ?? | |||
| работа с другой AP | поддержка WDS (мост) | да | ||
| поддержка WDS + AP | да | |||
| возможность работы в режиме клиента | нет | |||
| wireless repeater (повторитель) | нет | |||
| безопасность | блокировка широковещательного SSID | да | ||
| привязка к MAC адресам | да | |||
| WEP | 64/128bit | |||
| WPA | 802.1x, AES или TKIP | |||
| WPA-PSK (pre-shared key) | AES (нет возможности задания режима TKIP) | |||
| 802.1x (через Radius) | да | |||
| WPA2 | да | |||
| основные возможности | ||||
| конфигурирование устройства и настройка клиентов | администрирование | WEB-интерфейс | да | |
| WEB-интерфейс через SSL | нет | |||
| собственная утилита | нет | |||
| telnet | нет | |||
| ssh | нет | |||
| COM-порт | нет | |||
| SNMP | да | |||
| возможность сохранения и загрузки конфигурации | да | |||
| встроенный DHCP сервер | да | |||
| поддержка UPnP | да | |||
| метод организации доступа в Интернет | Network Address Translation (NAT-технология) | да | ||
| возможности NAT | one-to-many NAT (стандартный) | да | ||
| one-to-one NAT | да | |||
| возможность отключения NAT (работа в режиме роутера) | нет | |||
| Встроенные VPN-сервера | IPSec | нет | ||
| PPTP | нет | |||
| L2TP | нет | |||
| VPN pass through | IPSec | да | ||
| PPTP | да | |||
| PPPoE | нет | |||
| L2TP | да | |||
| Traffic shaping (ограничение трафика) | нет | |||
| DNS | встроенный DNS-сервер (dns-relay) | да | ||
| поддержка динамического DNS | да, 3 заранее предопределенных сервера (DynDNS.org, TZO.com, dhs.org) | |||
| внутренние часы | присутствуют, ручное задание времени невозможно | |||
| синхронизация часов | да | |||
| встроенные утилиты | ICMP ping | да | ||
| traceroute | нет | |||
| resolving | нет | |||
| логирование событий | да, системные события, файрвол | |||
| логирование исполнения правил файрвола | да | |||
| способы хранения | внутри устройства | да | ||
| на внешнем Syslog сервере | да | |||
| отправка на email | да | |||
| SNMP | поддержка SNMP Read | да | ||
| поддержка SNMP Write | да | |||
| поддержка SNMP Traps | нет | |||
| Роутинг | ||||
| статический (задания записей вручную) | да | |||
| динамический роутинг | нет | |||
| возможности встроенных фильтров и файрвола | ||||
| поддержка SPI (Stateful Packet Inspection) | да, но без возможности использования в правилах | |||
| наличие фильтров/файрвола | на LAN-WAN сегменте | да, с указанием направления | ||
| на WLAN-WAN сегменте | да, совмещен с LAN-WAN | |||
| на LAN-WLAN сегменте | нет | |||
| типы фильтров | с учетом SPI | нет | ||
| по MAC адресу | нет | |||
| по source IP адресу | да, в том числе по диапазону | |||
| по destination IP адресу | да, в том числе по диапазону | |||
| по протоколу | да, TCP&&UDP | |||
| по source порту | да, в том числе по диапазону | |||
| по destination порту | да, в том числе по диапазону | |||
| привязка ко времени | да | |||
| по URL-у | да | |||
| по домену | да | |||
| работа со службами списков URL для блокировки | нет | |||
| тип действия | allow | да | ||
| deny | да | |||
| log | да | |||
| поддержка спец. приложений (netmeeting, quicktime etc) | да, но предопределенных правил нет — их приходится вписывать вручную | |||
| виртуальные сервера | возможность создания | да | ||
| задания различных public/private портов для виртуального сервера | да | |||
| возможность задания DMZ | да | |||
| питание | ||||
| тип БП | внешний, 12VDC, 1000mA | |||
| поддержка 802.1af (PoE) | нет | |||
| дополнительная информация | ||||
| версия прошивки | R1.97exd1 | |||
| размеры | 141 × 100 × 27mm | |||
| вес | ?? | |||
В обзоре, посвященном тестированию беспроводных адаптеров Level One WNC-0500 и WPC-0500, говорилось о технологии повышения радиуса связи MIMO и режиме Turbo, позволяющем повысить производительность беспроводной связи. Правда, режим Turbo не включался, если устройство не поддерживало технологию MIMO. Эта информация была получена из документации на адаптеры.
В документации на рассматриваемый маршрутизатор ничего не говорится о режиме ускорения беспроводной связи "Turbo". Судя по описанию, как за повышение производительности беспроводной связи, так и за повышение радиуса беспроводной сети отвечает только технология MIMO.
Эта путаница в документации несколько сбивает с толку, но в настройках устройства нет пунктов, связанных с технологией MIMO и режимом Turbo, поэтому было решено не рассматривать эти пункты более подробно. Будем иметь ввиду, что устройство позволяет повысить производительность беспроводной связи и увеличить радиус действия.
Конфигурация:
Конфигурация устройства осуществляется через WEB-интерфейс. Первоначальную конфигурацию можно произвести с помощью мастера настройки.
Скриншоты WEB-интерфейса приведены здесь.
Список параметров SNMP приведен здесь.
Сразу можно заметить, что интерфейс устройства выполнен на четырех различных языках: английском, немецком, китайском и корейском.
Устройство позволяет задать до пяти IP-адресов на WAN-интерфейсе. Число статических DHCP-записей не может превышать 32.
На беспроводном сегменте устройство позволяет использовать WPA-шифрование как с использованием алгоритма TKIP, так и с использованием алгоритма AES. Также поддерживается WPA2 — шифрование.
Возможно задание 20 записей для виртуальных серверов. При этом возможно использование расписания.
Настройки файрвола позволяют создать по 8 комплексных правил фильтрации на исходящий и входящий трафик (в сумме 16). При задании правил возможно использование диапазона IP-адресов, диапазона портов и использование расписания. Тем не менее, 8 правил в каждом направлении может оказаться недостаточно для задания правил фильтрации. При настройке файрвола невозможно задать протокол работы правила.
Возможно использование фильтрации по URL (10 правил) и доменному имени (9 правил + 1 для всех остальных).
Маршрутизатор позволяет задать 8 правил статического роутинга.

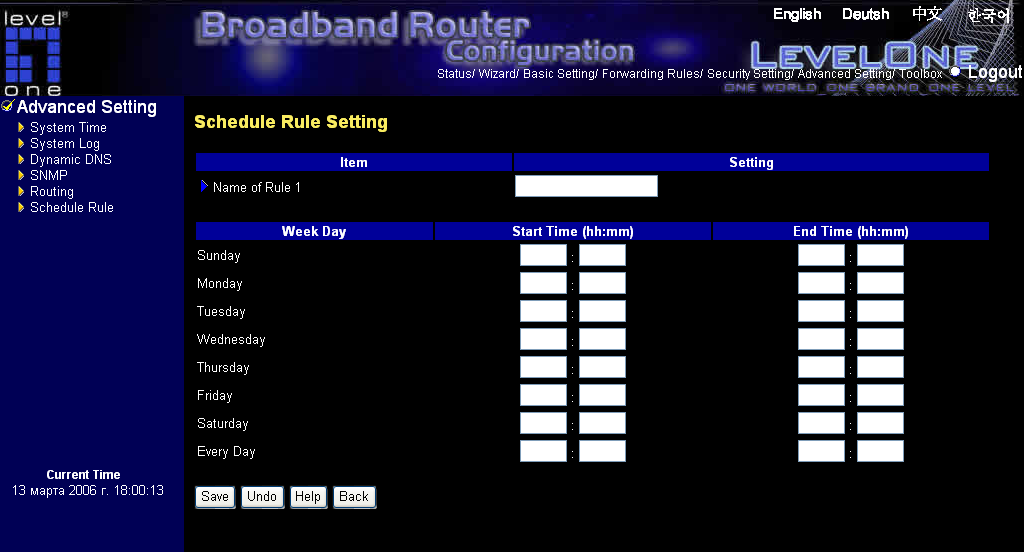

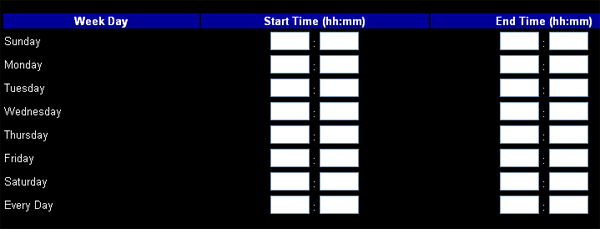

Также возможно создание правил расписания для использования их в правилах форвардинга и файрволе. При этом задаются интервалы времени на каждый день с понедельника по воскресенье
Тестирование производительности:
Тестирование беспроводного сегмента:
Для тестирования производительности использовались беспроводные адаптеры Level One WNC-0500 и Level One WPC-0500, рассмотренные нами в одном из прошлых обзоров:
Были проведены следующие тесты:
- Тест "PCI-адаптер Level One WNC-0500 — точка доступа Level One WBR-5400"
- Тест "Cardbus-адаптер Level One WPC-0500 — точка доступа Level One WBR-5400"
- Тест "PCI-адаптер Level One WNC-0500 и Cardbus-адаптер Level One WPC-0500 — точка доступа Level One WBR-5400"
- Тест "PCI-адаптер Level One WNC-0500 и Cardbus-адаптер Level One WPC-0500 через точку доступа Level One WBR-5400, режим Infrastructure"
Все тесты проводились при использовании четырех режимов беспроводной связи:
- IEEE 802.11b
- IEEE 802.11b + Tx BURST
- IEEE 802.11g
- IEEE 802.11g + Tx BURST
Тест "PCI-адаптер Level One WNC-0500 — точка доступа Level One WBR-5400" — трафик гонялся между компьютером c беспроводным PCI-адаптером Level One WNC-0500 и компьютером LAN-сегмента через точку доступа на роутере Level One WBR-5400. Скорость соединения устанавливалась автоматически. Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.
Условные обозначения:
- PCI — PCI-адаптер Level One WNC-0500
- AP — точка доступа на роутере Level One WBR-5400
- fdx — fullduplex — трафик гоняется в обоих направлениях
Максимальная скорость: 29,43 Мбит/с в режиме IEEE 802.11g, 6,37 Мбит/с — в режиме IEEE 802.11b, 32,46 Мбит/с — в режиме IEEE 802.11g с использованием Tx BURST, и 6,51 Мбит/с — в режиме IEEE 802.11b с использованием Tx BURST. Во всех режимах наблюдается очень высокая производительность. Использование Tx BURST приводит к повышению производительности на еще более высокий уровень.
Тест "Cardbus-адаптер Level One WPC-0500 — точка доступа Level One WBR-5400" — трафик гонялся между ноутбуком c беспроводным Cardbus-адаптером Level One WPC-0500 и компьютером LAN-сегмента через точку доступа на роутере Level One WBR-5400. Скорость соединения устанавливалась автоматически. Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.
Условные обозначения:
- Cardbus — Cardbus-адаптер Level One WPC-0500
- AP — точка доступа на роутере Level One WBR-5400
- fdx — fullduplex — трафик гоняется в обоих направлениях
Максимальная скорость: 28,70 Мбит/с в режиме IEEE 802.11g, 6,36 Мбит/с — в режиме IEEE 802.11b, 32,17 Мбит/с — в режиме IEEE 802.11g с использованием Tx BURST, и 6,53 Мбит/с — в режиме IEEE 802.11b с использованием Tx BURST. Как и в случае с PCI-адаптером, использование режима Tx BURST повышает производительность. В полнодуплексном режиме при использовании Tx BURST, меняется распределение скоростей.
Тест "PCI-адаптер Level One WNC-0500 и PCI-адаптер Level One WPC-0500 — точка доступа Level One WBR-5400" — трафик гонялся между компьютерами с беспроводными PCI и Cardbus адаптерами Level One WNC-0500 и WPC-0500 соответственно и компьютером LAN-сегмента через точку доступа на роутере Level One WBR-5400. Скорость соединения устанавливалась автоматически. Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.
Условные обозначения:
- Cards — PCI-адаптер Level One WNC-0500 и WPC-0500
- AP — точка доступа на роутере Level One WBR-5400
- fdx — fullduplex — трафик гоняется в обоих направлениях
Теперь посмотрим, как распределялся трафик между адаптерами во время теста:
Максимальная скорость: 27,55 Мбит/с в режиме IEEE 802.11g, 6,45 Мбит/с — в режиме IEEE 802.11b, 33,17 Мбит/с — в режиме IEEE 802.11g с использованием Tx BURST, и 6,48 Мбит/с — в режиме IEEE 802.11b с использованием Tx BURST. Во всех режимах устройство показывает очень высокую производительность.
Тест "Тест "PCI-адаптер Level One WNC-0500 и Cardbus-адаптер Level One WPC-0500 через точку доступа Level One WBR-5400, режим Infrastructure" — трафик гонялся между компьютерами с беспроводными PCI и Cardbus адаптерами Level One WNC-0500 и WPC-0500 соответственно через точку доступа на роутере Level One WBR-5400 в режиме Infrastructure. Скорость соединения устанавливалась автоматически. Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.
Условные обозначения:
- PCI — PCI — адаптер Level One WNC-0500
- Cardbus — Cardbus-адаптер Level One WPC-0500
- AP — точка доступа на роутере Level One WBR-5400
- fdx — fullduplex — трафик гоняется в обоих направлениях
Максимальная скорость: 13,71 Мбит/с в режиме IEEE 802.11g, 3,08 Мбит/с — в режиме IEEE 802.11b, 15,52 Мбит/с — в режиме IEEE 802.11g с использованием Tx BURST, и 3,24 Мбит/с — в режиме IEEE 802.11b с использованием Tx BURST. И снова все тесты показали очень высокую производительность беспроводной связи.
Тестирование проводного сегмента — тестирование проводилось по этой методике.
Тест LAN-WAN
Максимальная скорость прямого канала: 107,78 Мбит/с в полнодуплексном режиме — это очень высокий показатель для такого рода устройств. В полудуплексном режиме скорость WAN -> LAN более чем на 20 Мбит/с выше, чем скорость в обратном направлении и составляет 86,94 Мбит/с. Есть вероятность, что этот параметр является пределом тестовых систем, а не пределом рассматриваемого маршрутизатора, так как аналогичные тесты при подключении сетевых адаптеров напрямую (без маршрутизаторов и коммутаторов) дают примерно такие же результаты.
Теперь посмотрим, как поведет себя трафик при уменьшении размера пакетов
Скорость трафика снижается в значительной мере при уменьшении размера пакетов.
Тест NetPIPE
Максимальная скорость: 89,6 Мбит/с — очень высокий показатель. Аномалий в графике не наблюдается.
Безопасность:
Во время тестирование были включены все виды удаленного управления
Результаты Nessus'а:
Nessus не нашел ни одной уязвимости.
Доступность:
Средняя розничная цена на рассматриваемое в статье устройство : Н/Д(0)
Выводы:
Рассмотренное устройство показало очень высокую производительность, как беспроводной связи, так и проводного сегмента. Видимо, возможности технологии MIMO, призванной повысить производительность беспроводной связи, вполне себя оправдали — даже без использования режима Tx BURST производительность беспроводной связи очень высока. Использование Tx BURST — режима еще более повышает производительность беспроводной связи.
При организации беспроводной связи наряду с WPA-шифрованием с использованием алгоритма TKIP или AES возможно использование WPA2 шифрования.
Производительность проводного сегмента показала очень высокую производительность. В полудуплексном режиме (в направлении WAN -> LAN) производительность устройства достигает предельного значения производительности используемых сетевых адаптеров при пропускании TCP-трафика.
Безопасность устройства также оказалась на высоком уровне — не найдено ни одной уязвимости.
Настройки файрвола позволяют создать всего лишь по 8 комплексных правил для каждого направления трафика — этого явно может оказаться недостаточно. Также возможна фильтрация по URL и доменному имени.
Плюсы:
- Высокая производительность беспроводного сегмента
- Высокая производительность проводного сегмента
- Повышенная дальность связи
- Поддержка алгоритма AES при использовании WPA шифрования
- Поддержка WPA2 шифрования
- WEB-интерфейс представлен на четырех языках
- Сравнительно низкая стоимость
Минусы:
- Настройки файрвола ограничены возможностью задания всего лишь 8-ми комплексных правил фильтрации для каждого направления
- Отсутствие какой-либо документации на русском языке
