В данном обзоре мы рассмотрим интернет-центр ZyXEL P-660HTW, который по своей сути является беспроводным ADSL-маршрутизатором, оптимизированным под использование таких сервисов как IP TV.
Функциональные возможности: ADSL2/2+-маршрутизатор и межсетевой экран с возможностью шейпинга трафика, 4-хпортовый коммутатор с автоопределением полярности на портах (Auto MDI/MDI-X), беспроводная точка доступа стандарта IEEE 802.11g.

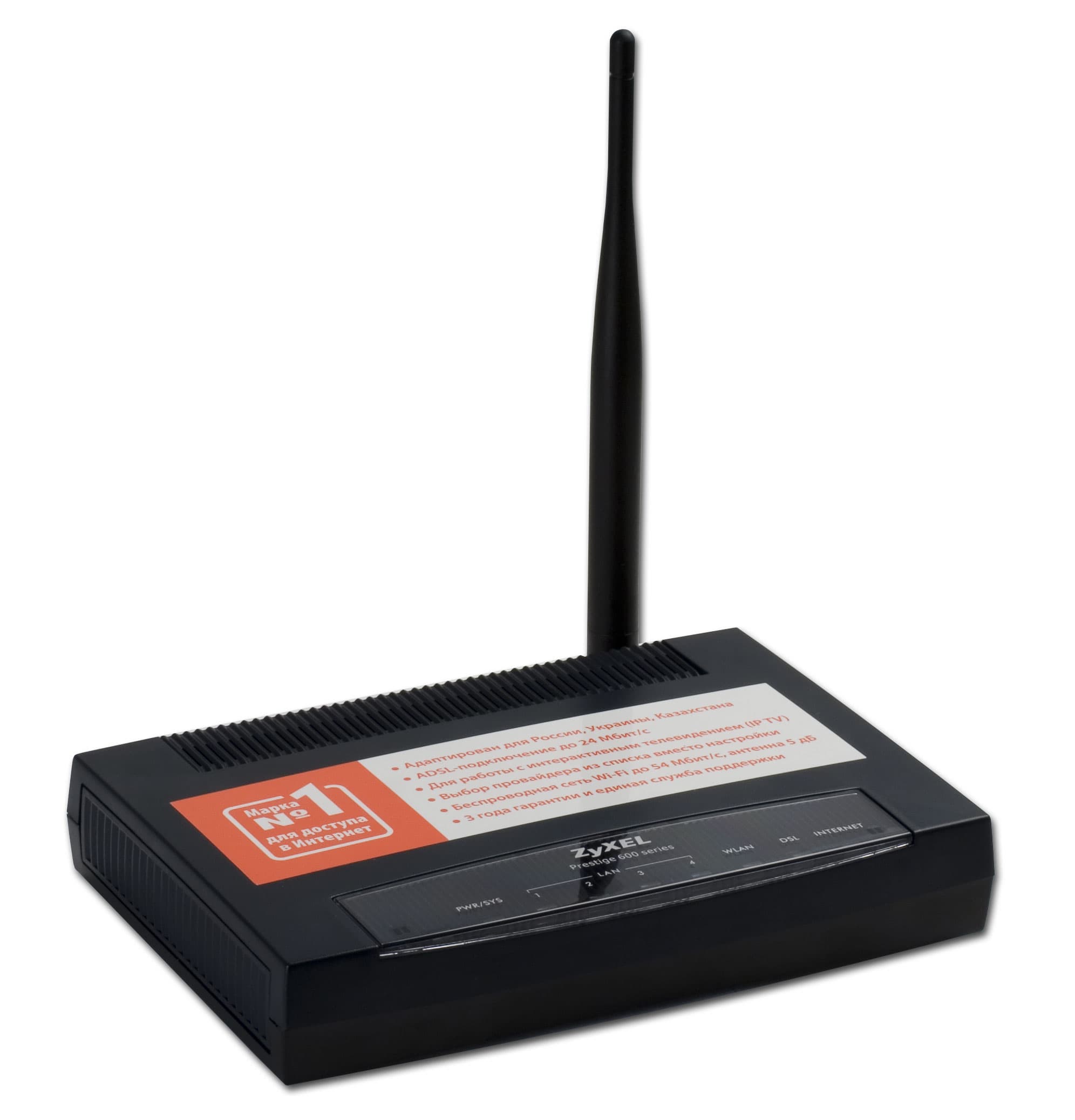

Внешний вид

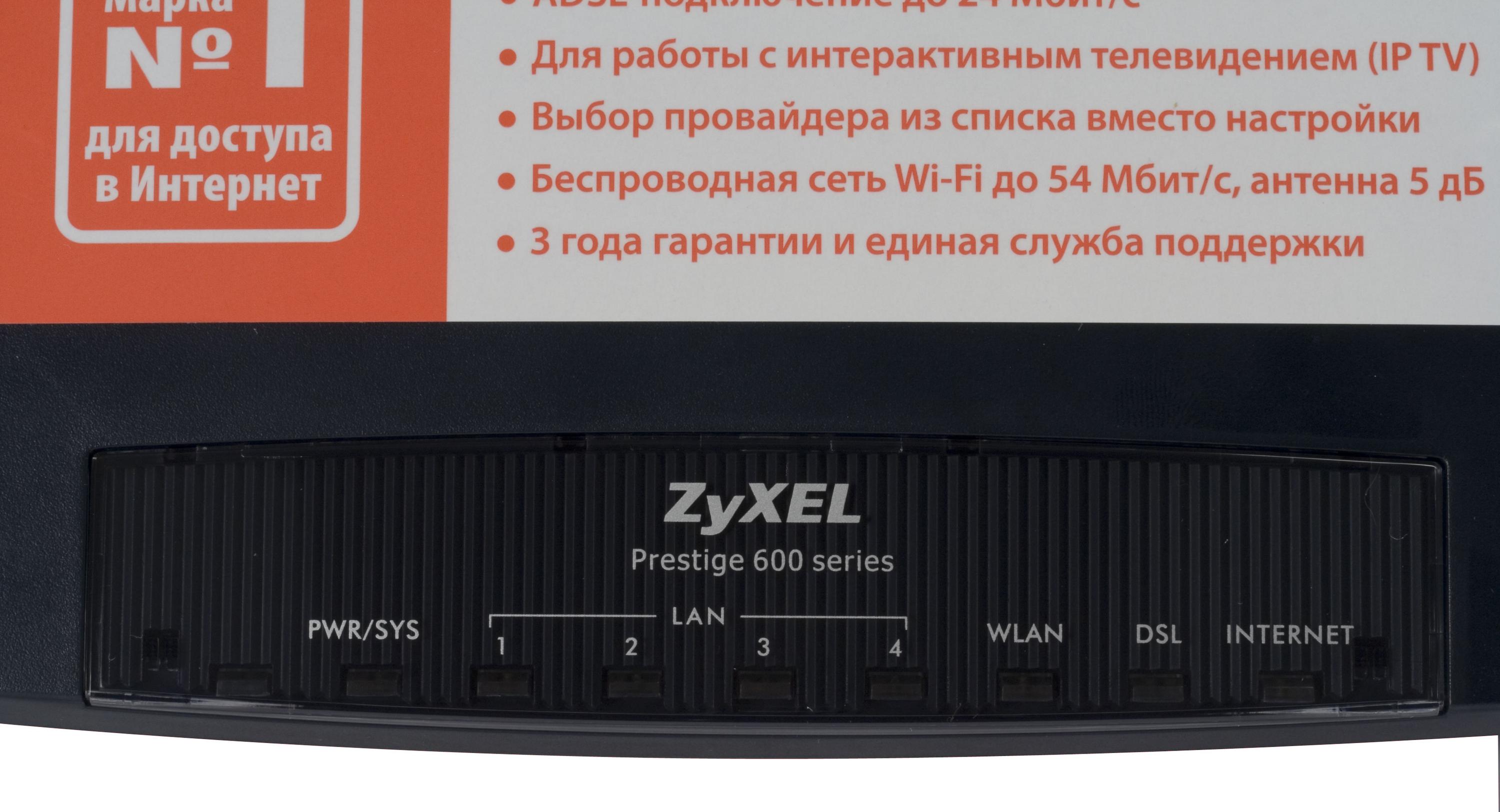

Спереди на интернет-центре расположены следующие индикаторы:
- Индикатор питания/состояния системы
- По одному индикатору активности на каждый из 4-х портов LAN
- Индикатор состояния/активности беспроводного соединения
- Индикатор состояния ADSL-соединения
- Индикатор активности WAN-порта

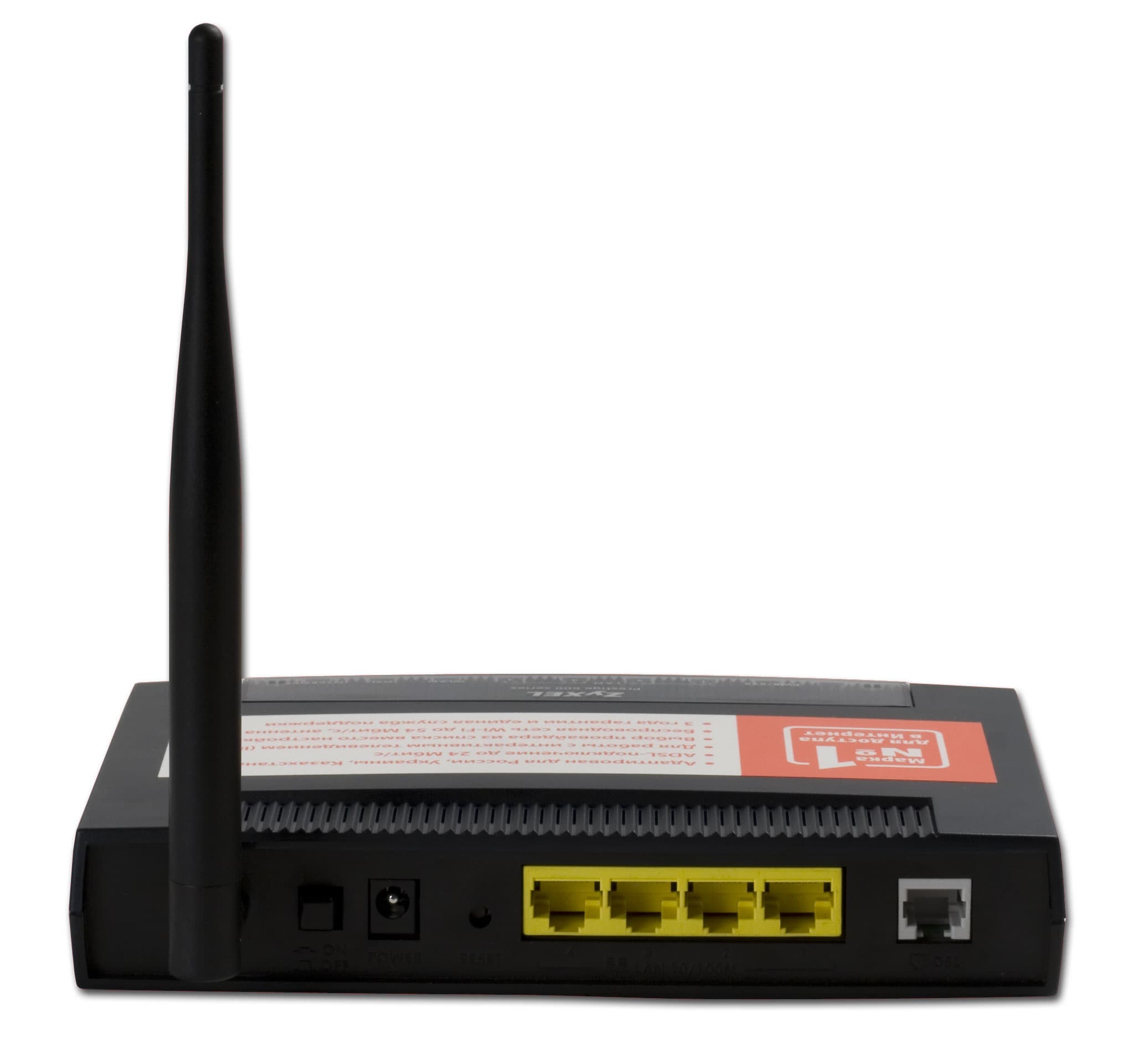

Сзади на интернет-центре расположены:
- Стационарная антенна беспроводной связи, 5 dBi
- Кнопка включения/выключения питания
- Разъем питания
- Клавиша сброса настроек
- 4 LAN-порта
- WAN-порт RJ-11
Вид изнутри

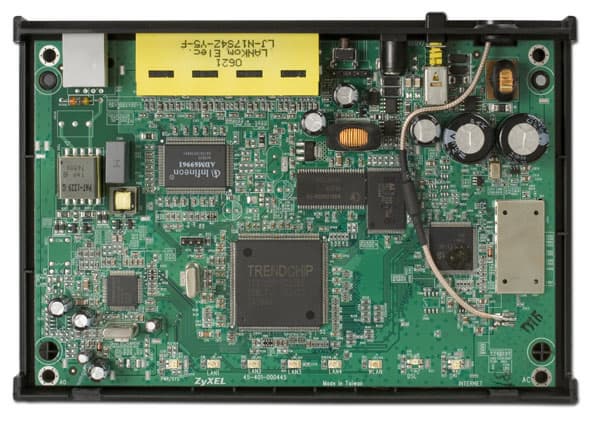

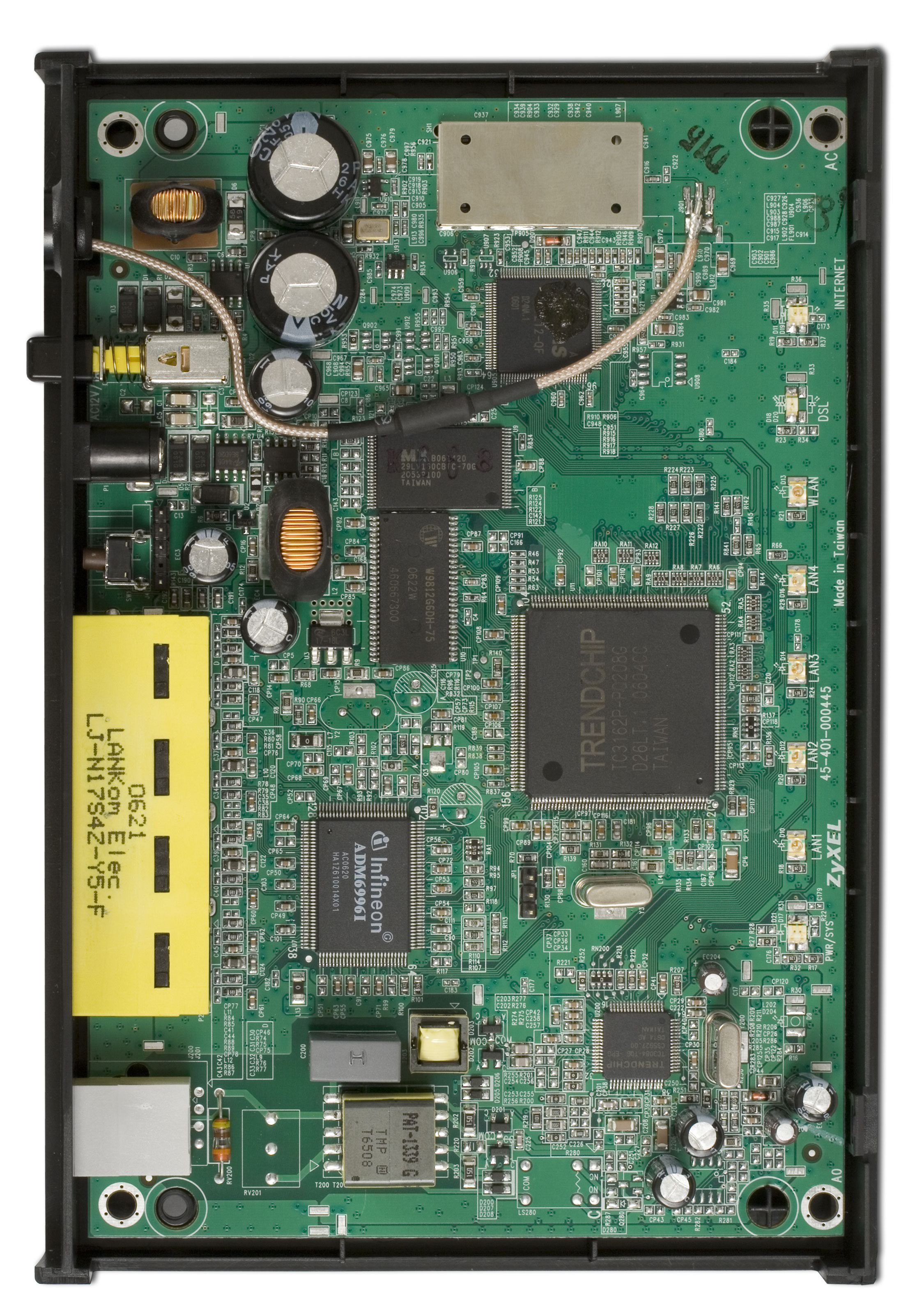

Устройство выполнено на базе процессора TRENDCHIP TC3162P (32-битный сетевой процессор, оптимизированный для работы с протоколами уровня 2 и 3 модели OSI, встроенный интерфейс 10/100, поддержка ADSL/ADSL2/ADSL2+, питание 1.8 или 3.3 В).
Коммутатор устройства выполнен на базе чипа Infineon ADM6996I. На плате также установлены 16 Мбайт SDRAM-памяти Winbond W9812G6DH и 2 Мбайт Flash-памяти Macronix MX 29LV160CBTC.
Комплект поставки
- Сам интернет-центр
- Патчкорд RJ-45 — RJ-45, UTP 5-й категории, длиной около 2-х метров
- БП 12В, 1А с длиной шнура около 2 метров
- 2 × патчкорд RJ-11 — RJ-11 длиной около 2-х метров
- Сплиттер для подключения к телефонной линии
- Краткое руководство по установке и настройке на русском языке
- Диск с документацией и дополнительным ПО (программа NetFriend, упрощающая подключение к сети Интернет и IPTV, работающая под ОС семейства Windows)
- Картонная фигурка с надписью "OMNI — твой сетевой друг" (скорее всего просто для красоты)
Спецификация:
| корпус | пластиковый, допускается горизонтальная установка или подвес на стену | |||
| исполнение | Indoor | |||
| проводной сегмент | ||||
| WAN | тип | ADSL2+ (ITU Annex A) | ||
| количество портов | 1 | |||
| типы поддерживаемых соединений | PPPoE | да | ||
| PPPoA | да | |||
| Bridge mode | да | |||
| Fixed IP in 1483 | да | |||
| Static IP | да | |||
| Dynamic IP (DHCP) | да | |||
| LAN | количество портов | 4 | ||
| auto MDI/MDI-X | да | |||
| ручное блокирование интерфейсов | нет | |||
| возможность задания размера MTU вручную | да, но только через консольный интерфейс | |||
| Беспроводной сегмент | ||||
| антенна | количество | 1 | ||
| тип | одна внешняя дипольная, 5 dBi | |||
| возможность замены антенны/тип коннектора | нет | |||
| поддерживаемые стандарты и скорости | 802.11b | CCK (11 Mbps, 5.5 Mbps), DQPSK (2 Mbps) DBPSK (1 Mbps) | ||
| 802.11g | OFDM: 54, 48, 36, 18, 12, 11, 9, 6 Mbit/sec | |||
| Регион/Кол-во каналов | Europe/13 | |||
| расширения протокола 802.11g | нет | |||
| возможность ручного задания скорости | нет | |||
| выходная мощность | (максимальная?) | ?? | ||
| 802.11b @11Mbit/s | ?? | |||
| 802.11g @54Mbit/s | ?? | |||
| чувствительность приемника | 802.11b @11Mbit/s | ?? | ||
| 802.11g @54Mbit/s | ?? | |||
| работа с другой AP | поддержка WDS (мост) | нет | ||
| поддержка WDS + AP | нет | |||
| возможность работы в режиме клиента | нет | |||
| wireless repeater (повторитель) | нет | |||
| безопасность | блокировка широковещательного SSID | да | ||
| привязка к MAC адресам | да | |||
| WEP | 64/128/256 bit | |||
| WPA и WPA2 | да, 802.1x | |||
| WPA-PSK и WPA2-PSK | да | |||
| 802.1x (через Radius) | да | |||
| дополнительные возможности с использованием Radius | нет | |||
| основные возможности | ||||
| конфигурирование устройства и настройка клиентов | администрирование | WEB-интерфейс | да | |
| WEB-интерфейс через SSL | нет | |||
| собственная утилита | да | |||
| telnet | да | |||
| ssh | нет | |||
| COM-порт | нет | |||
| SNMP | да | |||
| возможность сохранения и загрузки конфигурации | да | |||
| встроенный DHCP сервер | да | |||
| поддержка UPnP | да | |||
| метод организации доступа в Интернет | Network Address Translation (NAT-технология) | да, Full Cone NAT | ||
| возможности NAT | one-to-many NAT (стандартный) | да | ||
| one-to-one NAT | да | |||
| возможность отключения NAT (работа в режиме роутера) | да | |||
| Встроенные VPN-сервера | IPSec | нет | ||
| PPTP | нет | |||
| L2TP | нет | |||
| VPN pass through | IPSec | да | ||
| PPTP | да | |||
| PPPoE | да | |||
| L2TP | да | |||
| Traffic shaping (ограничение трафика) | да | |||
| DNS | встроенный DNS-сервер (dns-relay) | да | ||
| поддержка динамического DNS | да, DynDNS.org | |||
| внутренние часы | присутствуют | |||
| синхронизация часов | да, NTP, TIME, DAYTIME | |||
| встроенные утилиты | ICMP ping | да | ||
| traceroute | нет | |||
| resolving | нет | |||
| логирование событий | да, системные события, файрвол | |||
| логирование исполнения правил файрвола | да | |||
| способы хранения | внутри устройства | да | ||
| на внешнем Syslog сервере | да | |||
| отправка на email | да | |||
| SNMP | поддержка SNMP Read | да | ||
| поддержка SNMP Write | да | |||
| поддержка SNMP Traps | да | |||
| Роутинг | ||||
| статический (задания записей вручную) | да, но его использование возможно только через консольный интерфейс | |||
| динамический роутинг | на WAN интерфейсе | нет | ||
| на LAN интерфейсе | возможность отключения | да | ||
| RIPv1 | да | |||
| RIPv2 | да | |||
| возможности встроенных фильтров и файрвола | ||||
| поддержка SPI (Stateful Packet Inspection) | да, но без возможности использования в правилах | |||
| наличие фильтров/файрвола | на LAN-WAN сегменте | да, с указанием направления | ||
| на WLAN-WAN сегменте | да, совмещен с LAN-WAN | |||
| типы фильтров | с учетом SPI | нет | ||
| по MAC адресу | нет | |||
| по source IP адресу | да, в том числе по диапазону и подсети | |||
| по destination IP адресу | да, в том числе по диапазону и подсети | |||
| по протоколу | да, TCP/UDP/TCP&&UDP | |||
| по source порту | да, в том числе по диапазону | |||
| по destionation порту | да, в том числе по диапазону | |||
| привязка ко времени | да, можно привязать каждое правило | |||
| по URL-у | да | |||
| по домену | да (совмещен с URL) | |||
| работа с online-службами списков URL для блокировки | нет | |||
| тип действия | allow | да | ||
| deny | да | |||
| log | да, опционально | |||
| поддержка спец. приложений (netmeeting, quicktime etc) | да | |||
| виртуальные сервера | возможность создания | да | ||
| задания различных public/private портов для виртуального сервера | нет | |||
| возможность задания DMZ | да, используя настройки NAT | |||
| traffic shaping | ||||
| типы шейпинга | ограничение общего исходящего трафика | да | ||
| ограничение общего входящего трафика | да | |||
| ограничение входящего трафика по критериям | да | |||
| ограничение исходящего трафика по критериям | да | |||
| критерии задания правила для ограничений | src interface lan/wan | нет | ||
| dst interface lan/wan | нет | |||
| src ip/range | нет | |||
| dst ip/range | нет | |||
| протокол | только протоколы уровня приложений (FTP, SIP, H.323) | |||
| src port/range | просто порт | |||
| dst port/range | просто порт | |||
| привязка ко времени | нет | |||
| питание | ||||
| тип БП | внешний, 12VDC, 1A | |||
| поддержка 802.1af (PoE) | нет | |||
| дополнительная информация | ||||
| версия прошивки | V3.40(ANL.0) | 06/16/2006 | |||
| размеры | 180 × 128 × 36 мм без учета антенны | |||
| вес | 345 г, без БП | |||
Конфигурация:
Настройку интернет-центра можно производить с помощью WEB-интерфейса настройки, а также используя Telnet или SNMP.
Скриншоты WEB-интерфейса настройки приведены здесь.
Список параметров SNMP приведен здесь.
Некоторые возможности устройства настраиваются только с использованием Telnet-интерфейса — WEB-интерфейс позволяет произвести только базовую настройку.
Для начала рассмотрим некоторые настройки, которые нам предоставляет WEB-интерфейс.

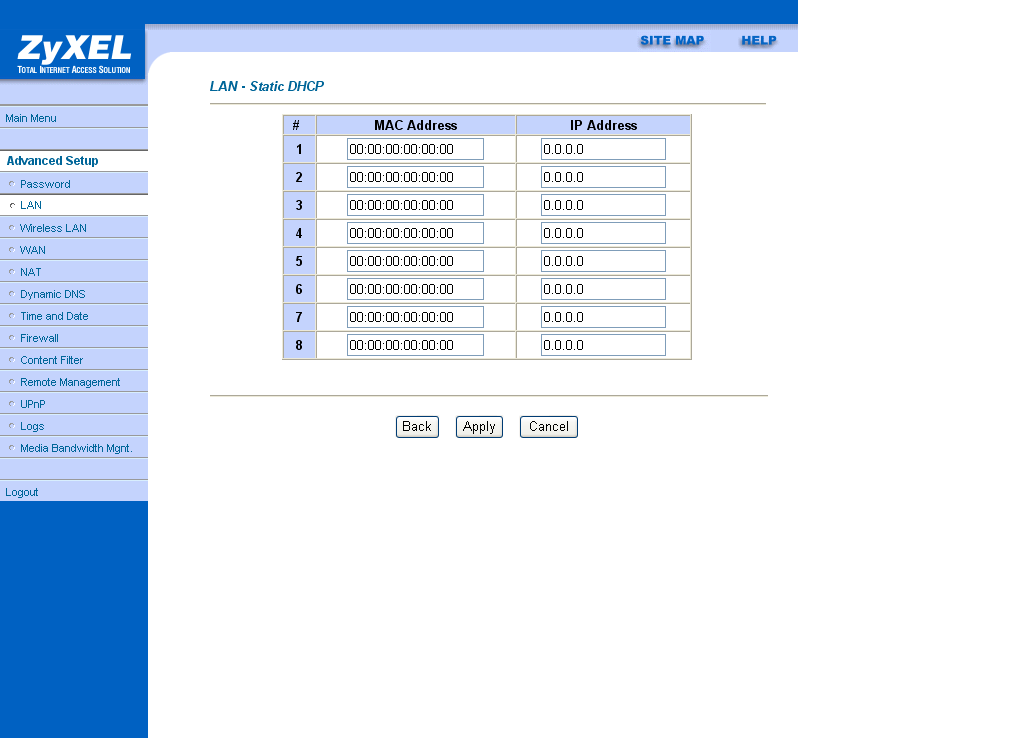

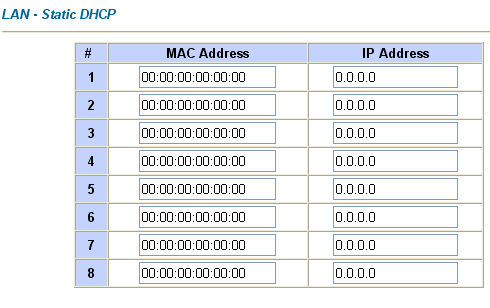

DHCP-сервер устройства позволяет задать 8 статических записей соответствия MAC и IP-адресов.

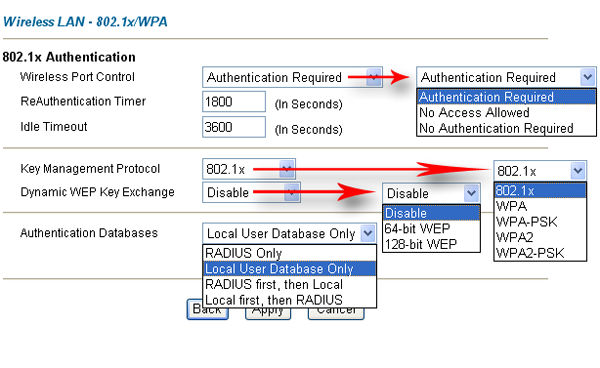

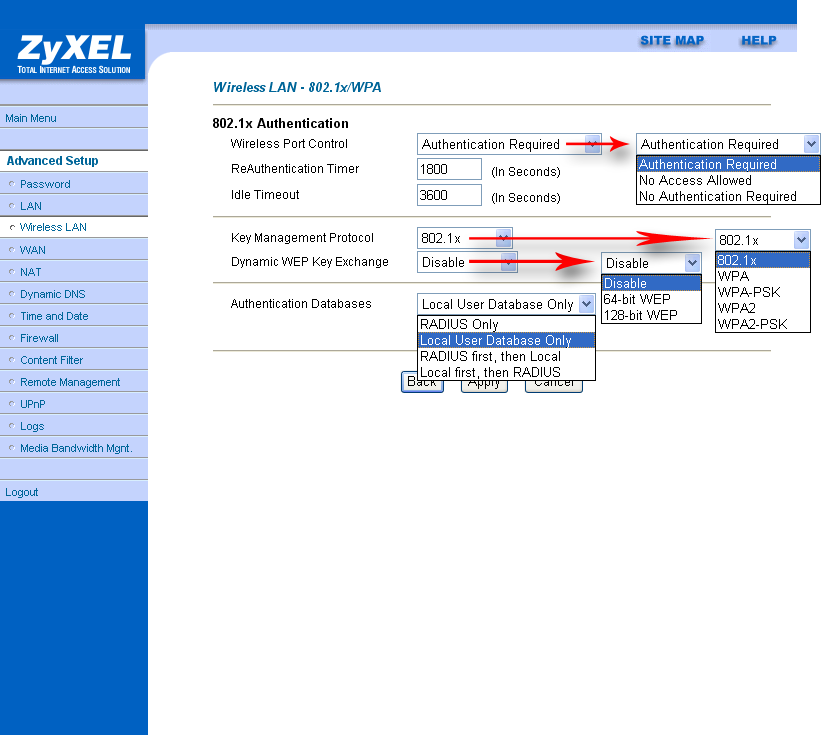

Устройство может производить 802.1x-аутентификацию без использования RADIUS-сервера при подключении беспроводных клиентов к точке доступа. При этом можно задать приоритет использования — либо беспроводной клиент пытается сначала пройти аутентификацию на сервере RADIUS и если RADIUS-сервер дал отказ клиенту, то производится попытка аутентификации с использованием внутренней базы данных пользователей, либо наоборот — сначала с использованием внутренней БД пользователей, а после — через RADIUS-сервер. Также можно указать производить аутентификацию только через сервер RADIUS или только с использованием локальной базы данных.

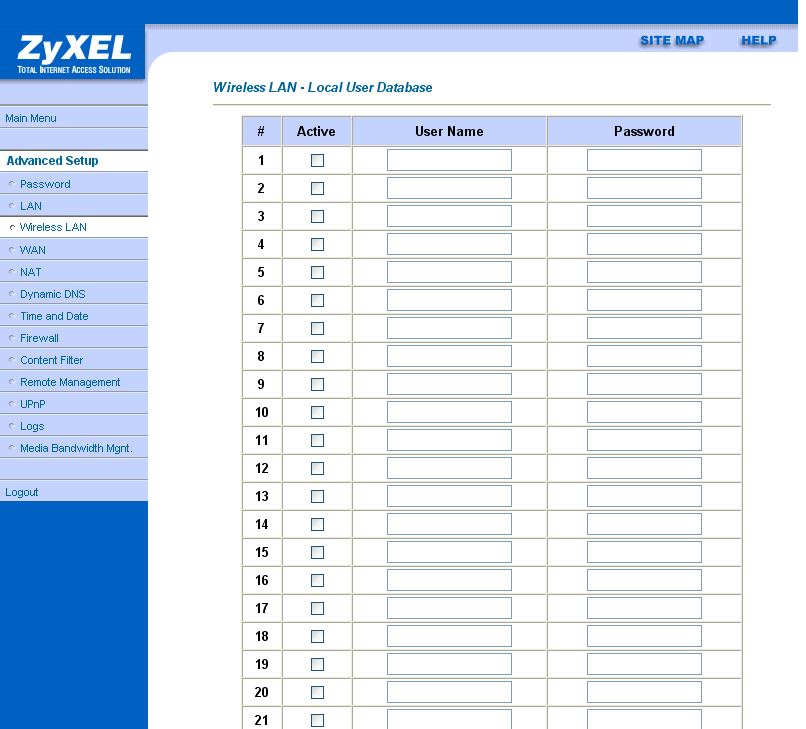

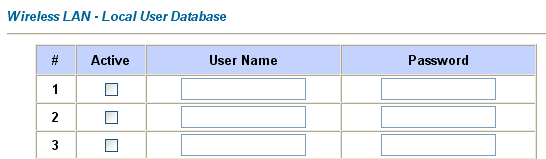

Локальная БД пользователей позволяет производить только EAP PEAP-аутентификацию (имя пользователя и пароль), в то время как сервер RADIUS также позволяет производить аутентификацию с использованием сертификатов (EAP-TLS).
Локальная БД пользователей может хранить 32 учетные записи пользователей.

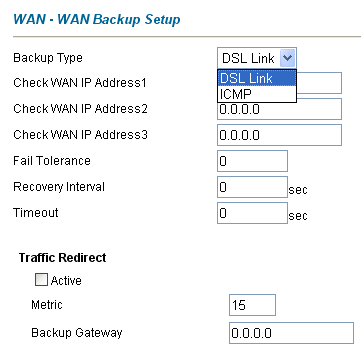

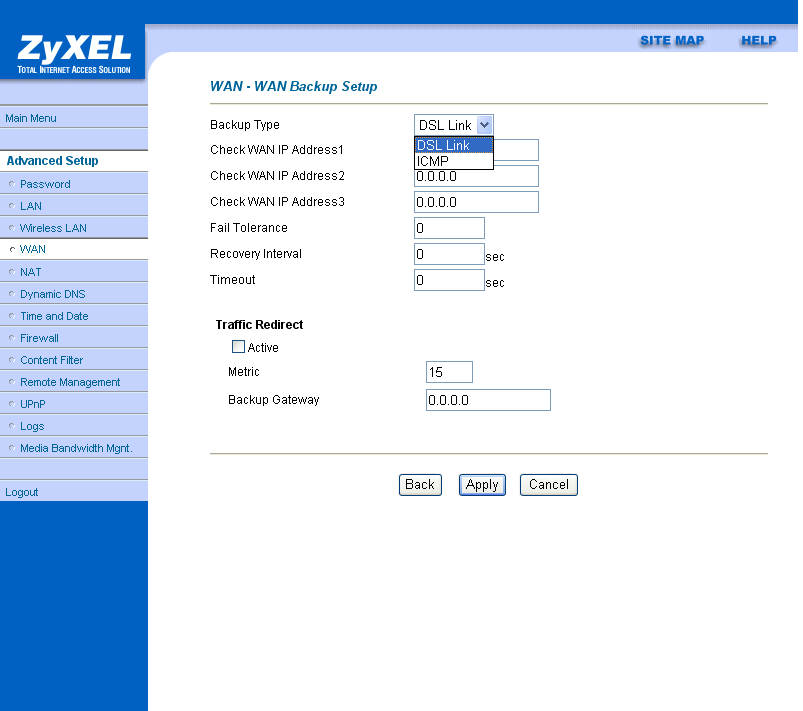

При "падении" основного канала в Интернет, возможно использование резервного — в этом случае трафик перенаправляется через шлюз, расположенный в LAN-сегменте — его адрес указывается в графе "Backup gateway". Проверка на "падение" основного канала осуществляется либо через состояние ADSL-соединения, либо посредством пинга задаваемых пользователем IP-адресов.
Настройки сервиса NAT (Network Address Translation) может осуществляться в 2-х режимах: "SUA Only" и "Full Feature".
Режим "SUA Only" (Single User Access) позволяет задать до 11 виртуальных серверов с использованием одного диапазона портов для каждого виртуального сервера. При этом считается что WAN-интерфейс устройства имеет только 1 IP-адрес.
Режим "Full Feture" позволяет задать 10 расширенных правил виртуальных серверов. При этом если WAN-интерфейс устройства имеет несколько IP-адресов, то возможно определенные порты на определенном внешнем IP-адресе сопоставить соответствующим портам на определенном внутреннем IP-адресе. Также возможно сопоставление "один к нескольким" ( то есть нагрузка распределяется между несколькими серверами в LAN-сегменте) или даже "несколько к нескольким".
Каждому правилу файрвола можно задать расписание его работы. Правила файрвола задаются отдельно для различных направлений движения трафика.

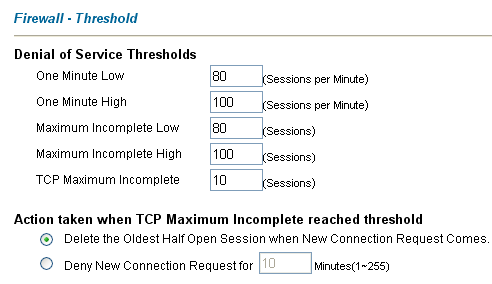

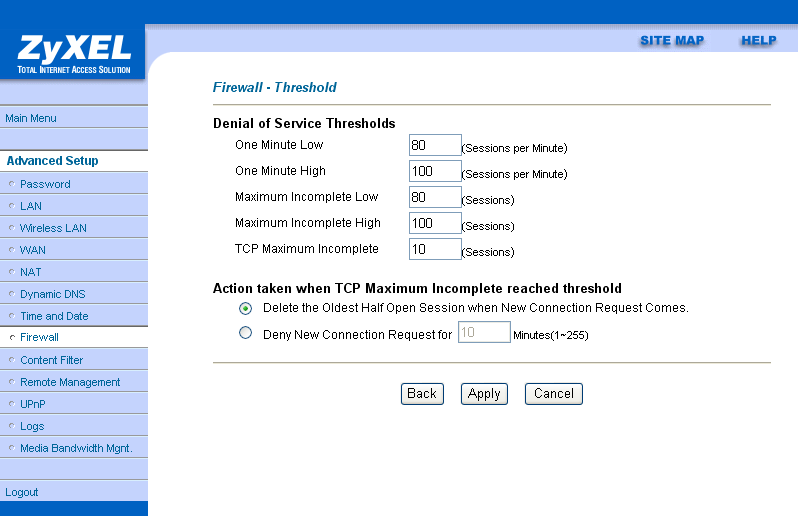

Для предотвращения DoS-атак (Denial of Service — отказ в обслуживании), возможно задать максимальное количество устанавливаемых соединений в единицу времени (минута).

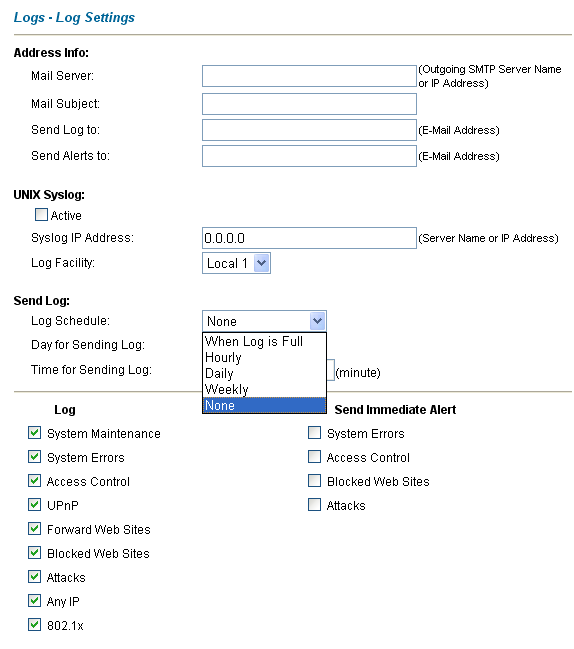

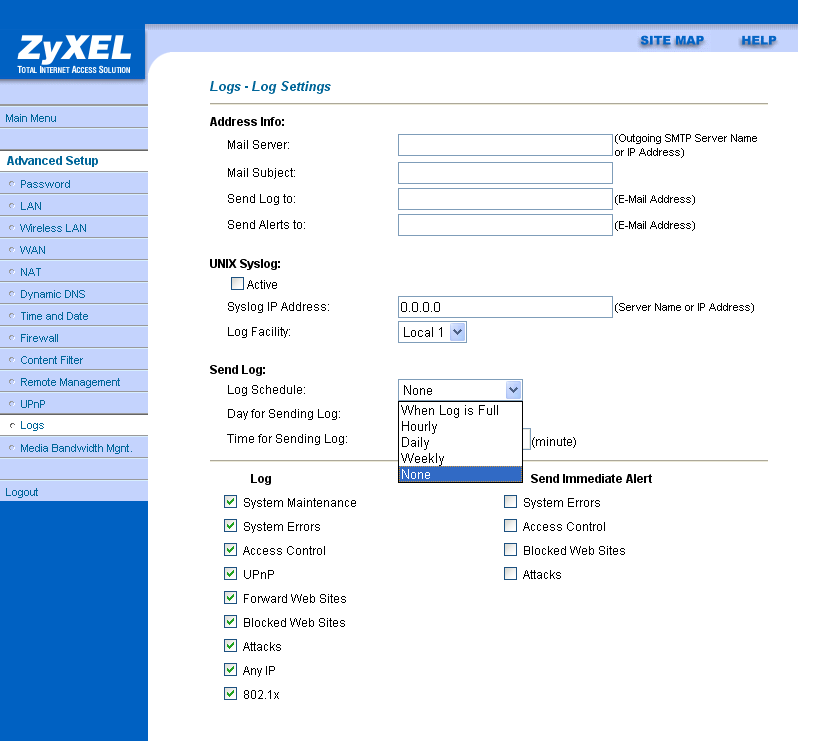

Также есть возможность задания подробных параметров логирования событий. Данные логи можно хранить внутри устройства, посылать по электронной почте или же отправлять на Syslog-сервер.
Настройка параметров шейпинга трафика будет рассмотрена в соответствующем разделе в одном из последующих обзоров, посвященных данному устройству.
Отмечу также, что WEB-интерфейс имеет 2 встроенных мастера настройки:
- Мастер установления подключения к Интернет
- Мастер настройки шейпинга трафика
Помимо WEB-интерфейса для осуществления настройки устройства можно использовать консольный интерфейс.

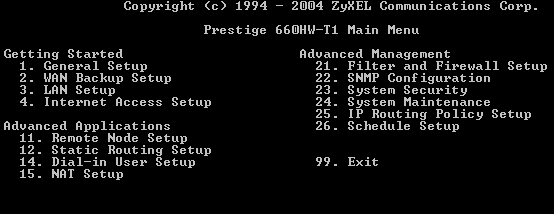

Консольный интерфейс представлен системой меню и подменю. Чтобы войти в определенное меню необходимо набрать соответствующий номер на экране.

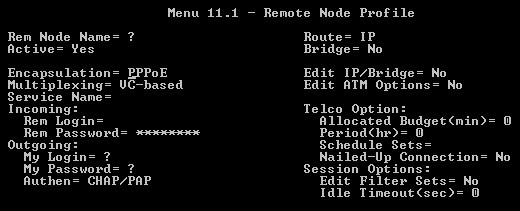

Меню 11 "Remote Node Profile" позволяет производить настройку ADSL-подключений. Данное устройство позволяет одновременно устанавливать до 8 ADSL-подключений (с уникальным значением параметров VPI/VCI). Эта возможности используется например при организации IP-телевидения и т.п.

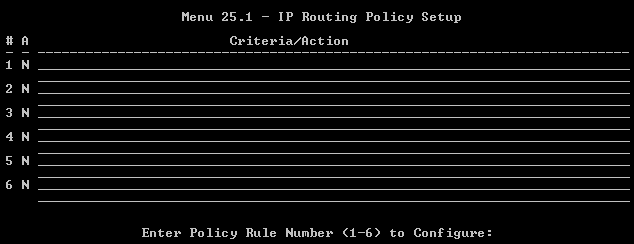

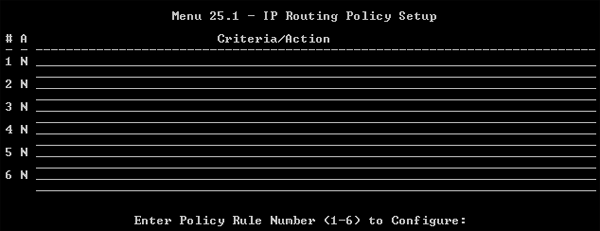

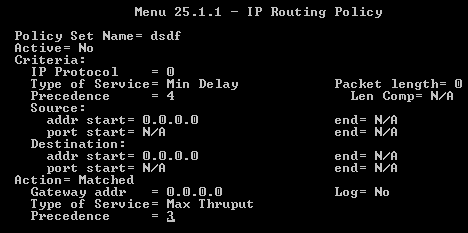

Статическая маршрутизация, которую нельзя настроить при использовании WEB-интерфейса настройки, настраивается именно через консольный интерфейс. Всего можно задать до 12 политик маршрутизации, каждая из которых может содержать до 6-ти правил

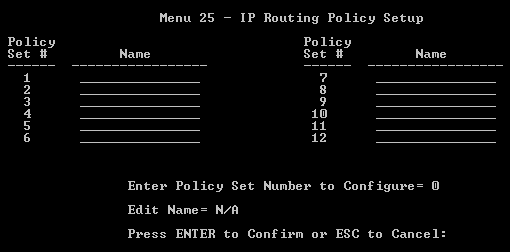

Каждое правило настраивается с использованием критериев: Тип обслуживания, номер протокола, адрес источника пакетов, адрес назначения пакетов. При этом можно изменить параметры типа обслуживания, а также произвести запись в логах по факту срабатывания данного правила.

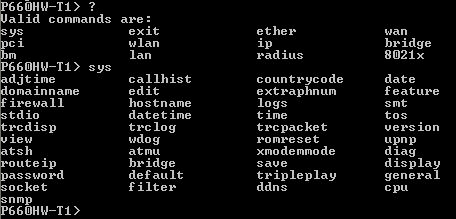

Также возможно попасть в командный интерфейс ОС ZyNOS, установленной на данном устройстве. Для более подробной информации о системе команд данной ОС существует специальное справочное руководство (CLI Manual — Command Line Interface Manual).
С помощью системы команд можно настроить такую возможности как TriplePlay — данная возможность позволяет связать определенное ADSL-подключение с определенным Ethernet-портом коммутатора устройства (более подробную информацию можно найти в CLI Manual в разделе команд "sys tripleplay"). Например при использовании приставок для IP-телевидения, которые подключаются к порту Ethernet, производится настройка tripleplay таким образом, чтобы порт, к которому подключена данная приставка имел доступ только к одному ADSL-соединению (точнее ATM-соединению), которое отвечает за данный сервис.

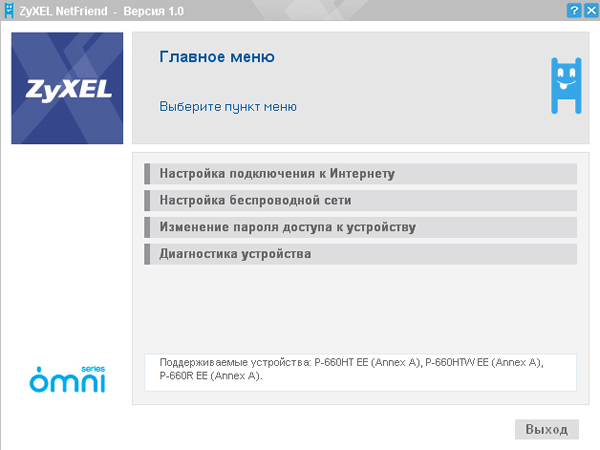

Помимо этого, для Windows-пользователей на диске с устройством поставляется ПО NetFriend, позволяющее произвести пошаговую настройку устройства. Несколько скриншотов данной программы приведено ниже.

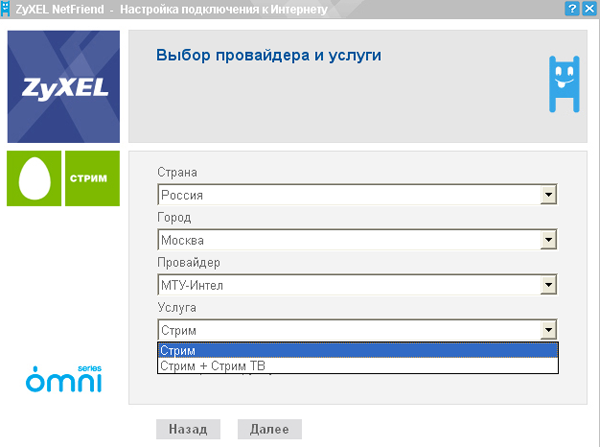

Как видно из скриншота выше, данная утилита позволяет произвести подключение к Интернет, настроит беспроводную связь, а также произвести диагностику.
В утилите уже заложены некоторые параметры настроек ADSL-провайдеров московского региона (Стрим, Центел), а также параметры провайдеров в других регионах РФ. Помимо этого присутствуют настройки провайдеров в Украине и Казахстане. Если провайдера нет в списке — можно произвести настройку параметров вручную — в данном случае на сайте компании ZyXEL можно заполнить соответствующую форму, данные которой будут использоваться в последующих версиях ПО Netfriend.
Доступность
| ZyXEL P-660HTW | Н/Д(0) |
Выводы:
Рассматриваемое оборудование обладает достаточно интересным набором возможностей, однако для его конфигурации в качестве "интернет-центра" (именно так он назван на сайте компании ZyXEL), потребуется воспользоваться как WEB-интерфейсом настройки, так и консольным. WEB-интерфейс не позволяет производить настройку нескольких ADSL-соединений (хотя устройство может поддерживать до 8 ADSL-соединений), также невозможно задать правила статической маршрутизации и некоторые другие параметры. Некоторые экзотические параметры (например tripleplay) настраиваются только через интерфейс командной строки либо с использованием ПО NetFriend, поставляемом на диске, идущем в комплекте с устройством. Также несмотря на такие широкие возможности настройки сервиса NAT, при создании виртуальных серверов нельзя задать различные Public/Private порты.
Тестирование производительности, безопасности, а также шейпинга трафика будут рассмотрены нами в последующих обзорах посвященных данному устройству. Настройки шейпинга трафика будут рассмотрены в разделе, посвященном его тестированию.
Плюсы:
- Широкие возможности настройки файрвола
- Возможность установления до 8-ми одновременных ADSL-соединений (ATM-соединений)
- Возможности использования внутренней БД пользователей для проведения аутентификации клиентов беспроводной связи. При этом возможно одновременное использование и БД пользователей и RADIUS-сервера с заданием приоритета каждого из них
- Широкие возможности настройки сервиса NAT
- Подробная документация на русском языке
- Утилита NetFriend, позволяющая Windows-пользователям упростить подключение к сети Интернет и настройку IP TV
Минусы:
- Для "тонкой" настройки устройства придется воспользоваться как WEB-интерфейсом настройки, так и консольными интерфейсом (по протоколу Telnet)
- Нет возможности задания различных Public/Private портов при использовании виртуальных серверов
- Число статических записей клиентов DHCP-сервера ограничено 8-ю
