Web-камера с беспроводным интерфейсом и возможностью ночной съемки D-Link DCS-950G

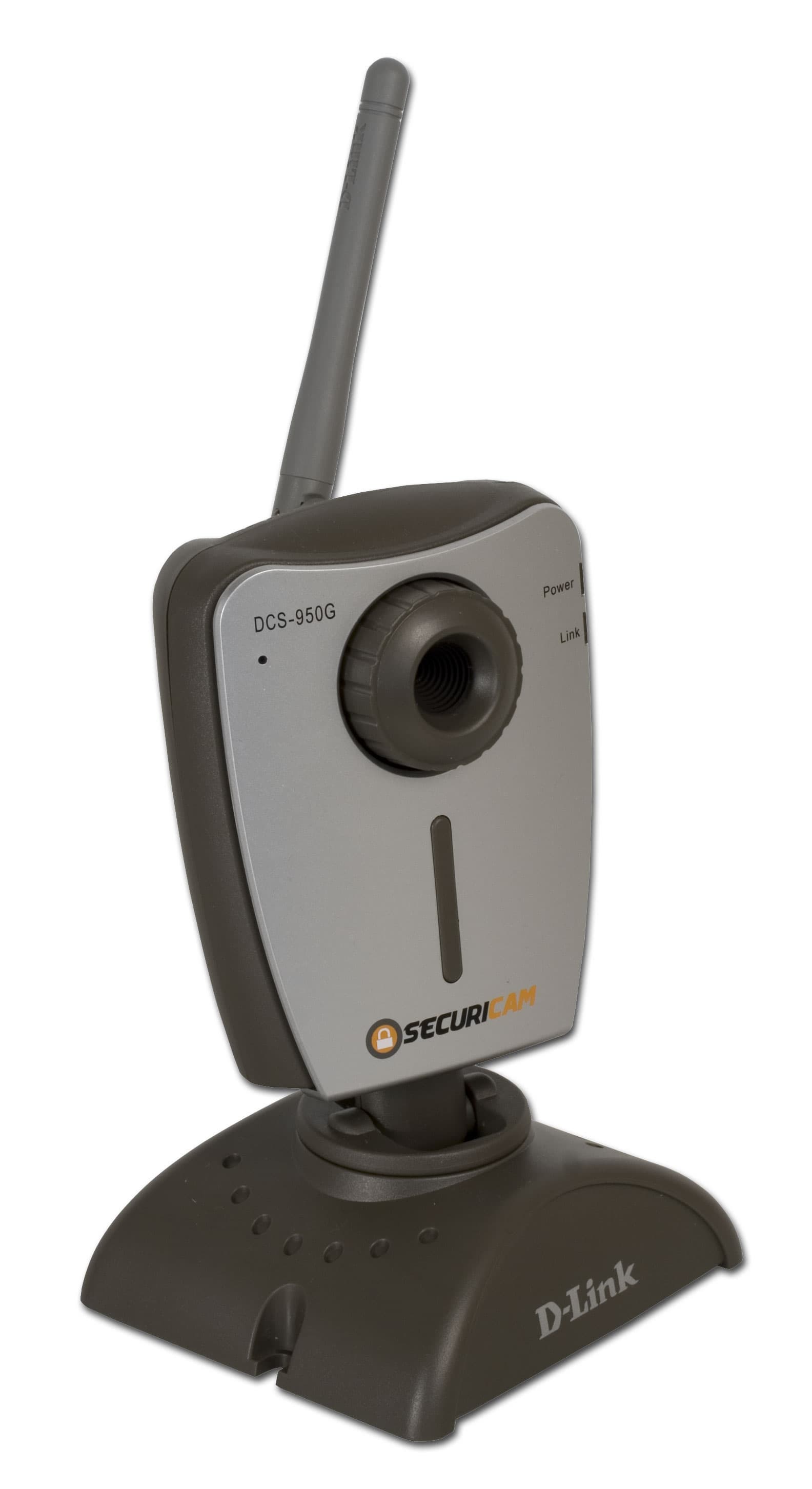

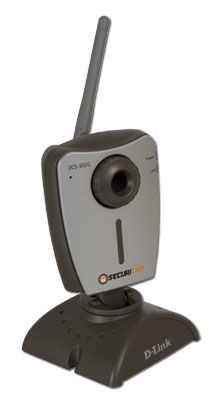

В данном материале будет рассмотрена Web-камера D-Link DCS-950G.

Функциональные возможности: Web-камера, имеющая встроенный беспроводной интерфейс IEEE 802.11g, позволяющий подключаться к беспроводным точкам доступа (в режиме Infrastructure) или к другим беспроводным адаптерам (режим AdHoc), имеющая режим детектирования движения (Motion Detect) и ночной съемки.

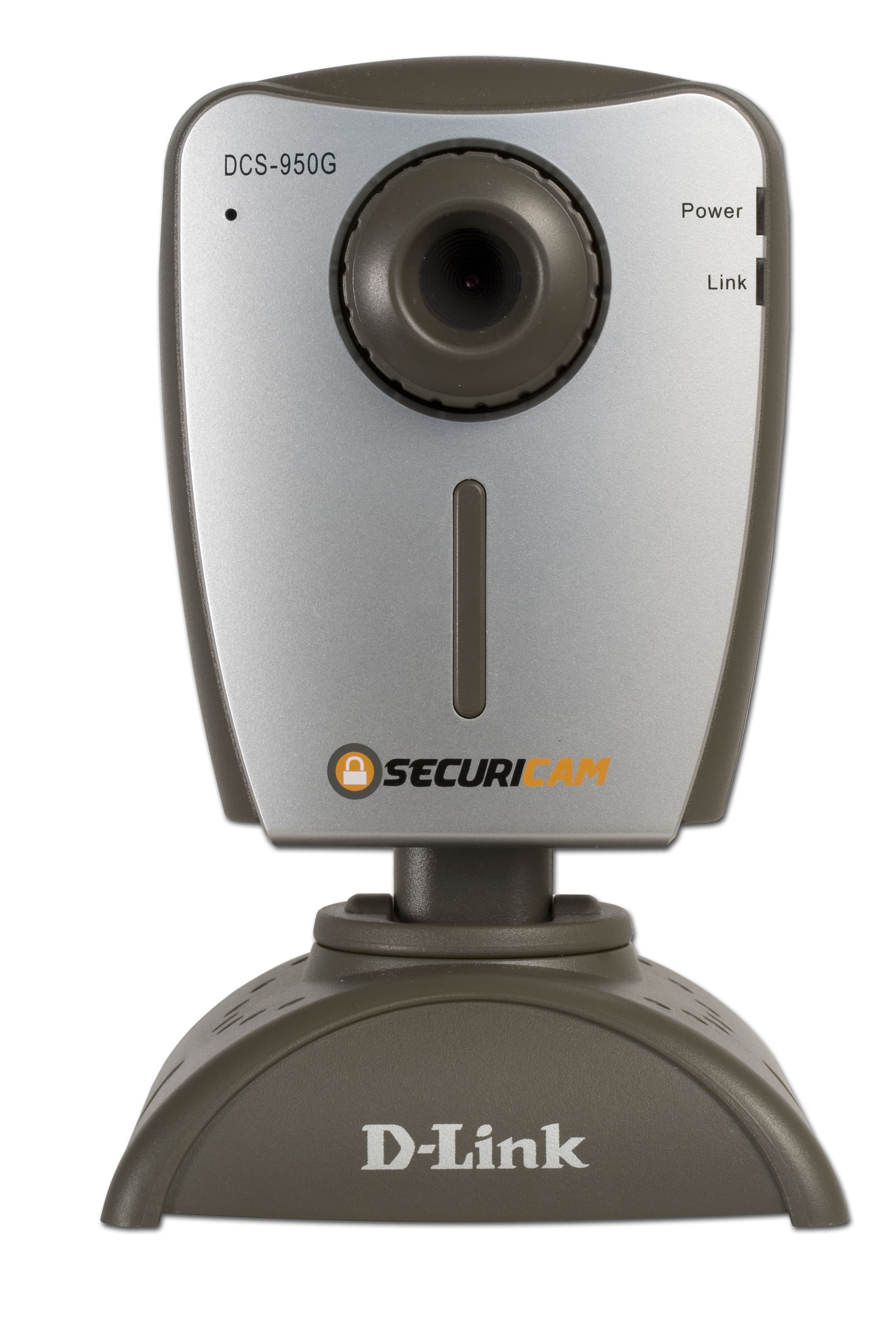

Спереди на камере расположены:

  • индикатор питания
  • индикатор связи
  • микрофон
  • объектив с возможностью ручной настройки на резкость

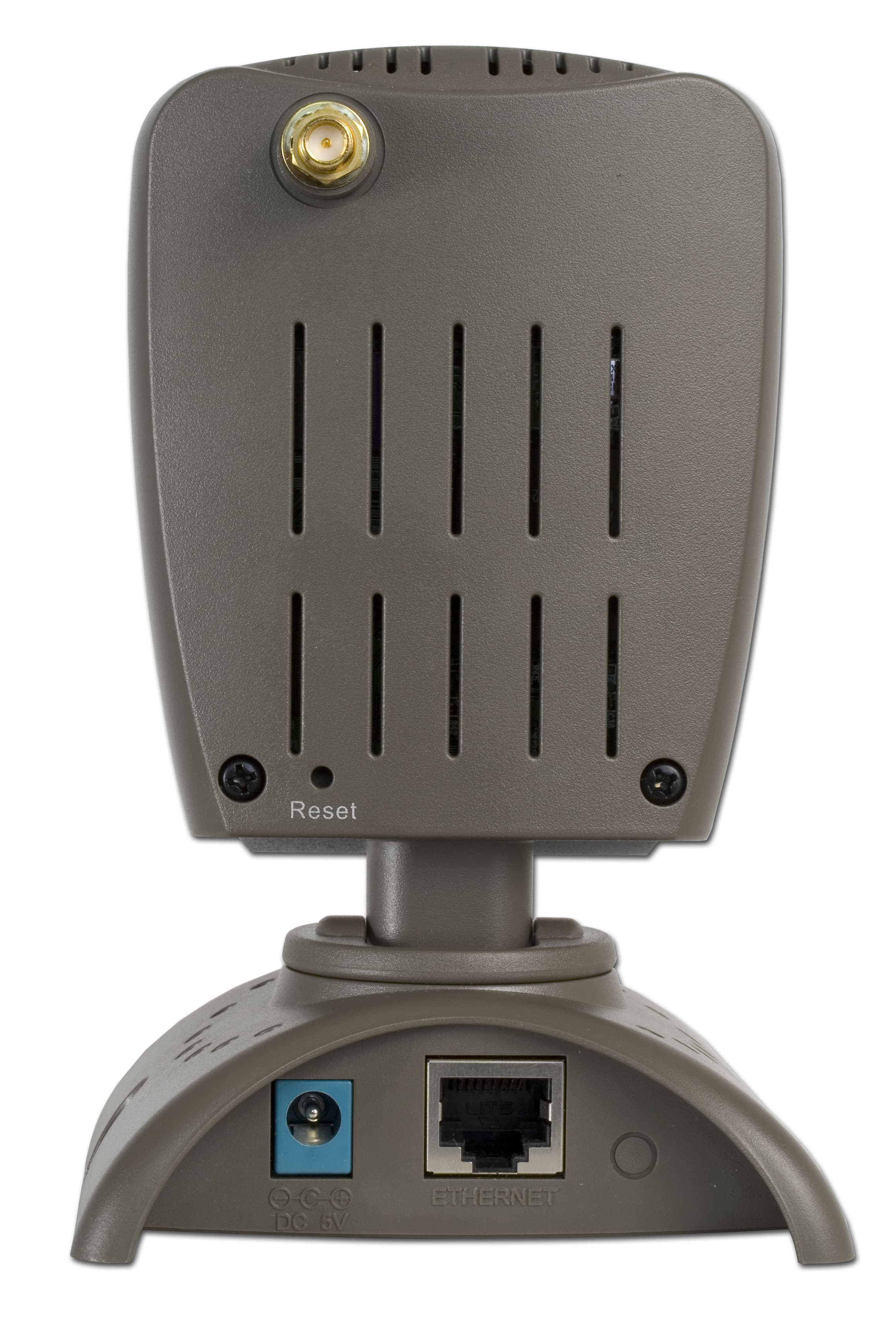

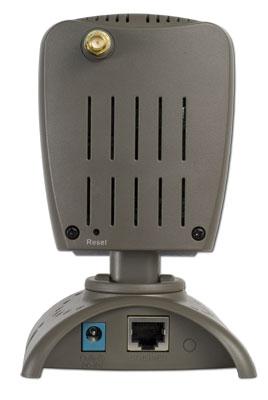

Сзади на камере расположены:

  • разъем для подключения антенны, r-SMA
  • кнопка Reset
  • порт LAN, RJ-45
  • разъем питания

Комплектация:

  • Камера
  • Адаптер питания (длина провода ~2 метров)
  • Монтажная подставка, которая позволяет подвесить камеру к стене или потолку
  • 2-метровый патчкорд
  • Антенна 2 dBi

Спецификация:

корпуспластиковый, возможна горизонтальная установка или закрепление на при помощи специальной подставки на любой поверхности
исполнениеIndoor
Камера
Максимальное разрешение 640 × 480
Ночная съемка да
Определение движения (Motion Detection) да
Аудиода
Дополнительные возможности Возможна запись с автоматическим экспортом на Samba-сервер
проводной сегмент
LANтипFast Ethernet
количество портов1
auto MDI/MDI-Xда
Беспроводной сегмент
антеннаколичество1
тип внешняя дипольная, 2 dBi
возможность замены антенны/тип коннектораесть/r-SMA
принудительное задание номера рабочей антенны--
поддерживаемые стандарты и скорости802.11bCCK (11 Mbps, 5.5 Mbps), DQPSK (2 Mbps) DBPSK (1 Mbps)
802.11gOFDM: 54, 48, 36, 18, 12, 11, 9, 6 Mbit/sec
Регион/Кол-во каналовEurope/13
расширения протокола 802.11gнет
возможность ручного задания скоростинет
выходная мощность(средняя)15 dBm
802.11b @11Mbit/s??
802.11g @54Mbit/s??
чувствительность приемника802.11b @11Mbit/s??
802.11g @54Mbit/s??
безопасностьWEP64/128bit
WPA нет
WPA-PSK (pre-shared key)да
802.1x (через Radius)нет
WPA2нет
WPA2-PSKнет
основные возможности
конфигурирование устройства и настройка клиентовадминистрированиеWEB-интерфейсда
WEB-интерфейс через SSLнет
собственная утилитада
telnetнет
sshнет
COM-портнет
SNMPнет
возможность сохранения и загрузки конфигурациинет
поддержка UPnPда
внутренние часыприсутствуют
синхронизация часовда, NTP
логирование событийнет
питание
тип БПвнешний, 5VDC, 2500mA
поддержка 802.1af (PoE)нет
дополнительная информация
версия прошивки1.02
размеры77 × 50 × 140 мм
вес200 г

Конфигурация:

Конфигурацию устройства можно проводить через WEB-интерфейс или с помощью специальной утилиты конфигурации, которая может обнаружить камеру в локальной сети, если неизвестен ее IP-адрес. Также существует утилита, которая может одновременно подключаться к нескольким камерам и одновременно выводить на экране картинки, а также позволяет производить запись видеопотока в файл.

Полная таблица скриншотов WEB-интерфейса приведена здесь.

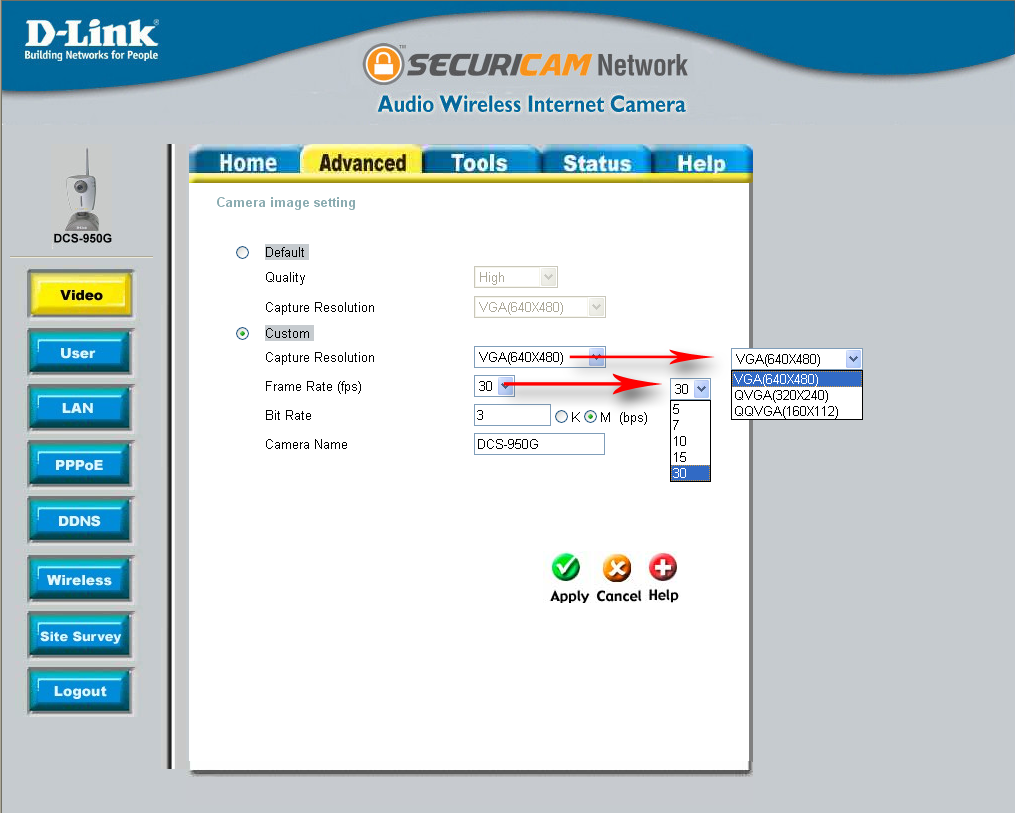

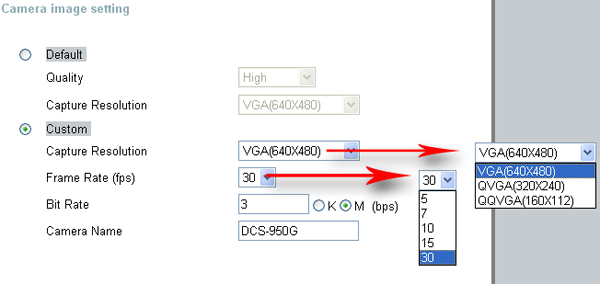

Первое с чем предстоит столкнуться — настройки видеопотока

Возможен выбор разрешения (640×480, 320×240 или 160×112), числа кадров в секунду (единственное значение, которое может создать впечатление более-менее нормального видео — 30 кадров в секунду). Максимальный битрейт потока — 3 Мбит/с, от его изменений зависит степень сжатия (а, следовательно, и снижения качества). Размер полученных файлов меняется не пропорционально установленному значению битрейта — больше похоже, что размер зависит от того, насколько сильно меняется изображение (что, на мой взгляд, не удивительно, так как файл кодируется DivX-кодеком).

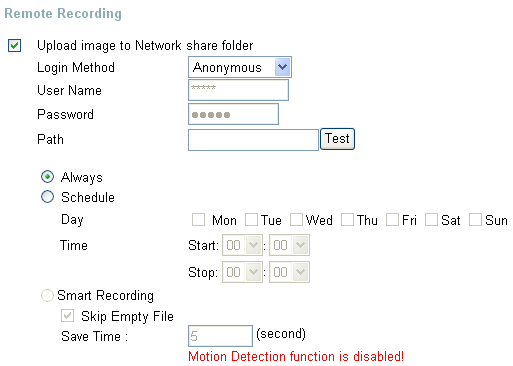

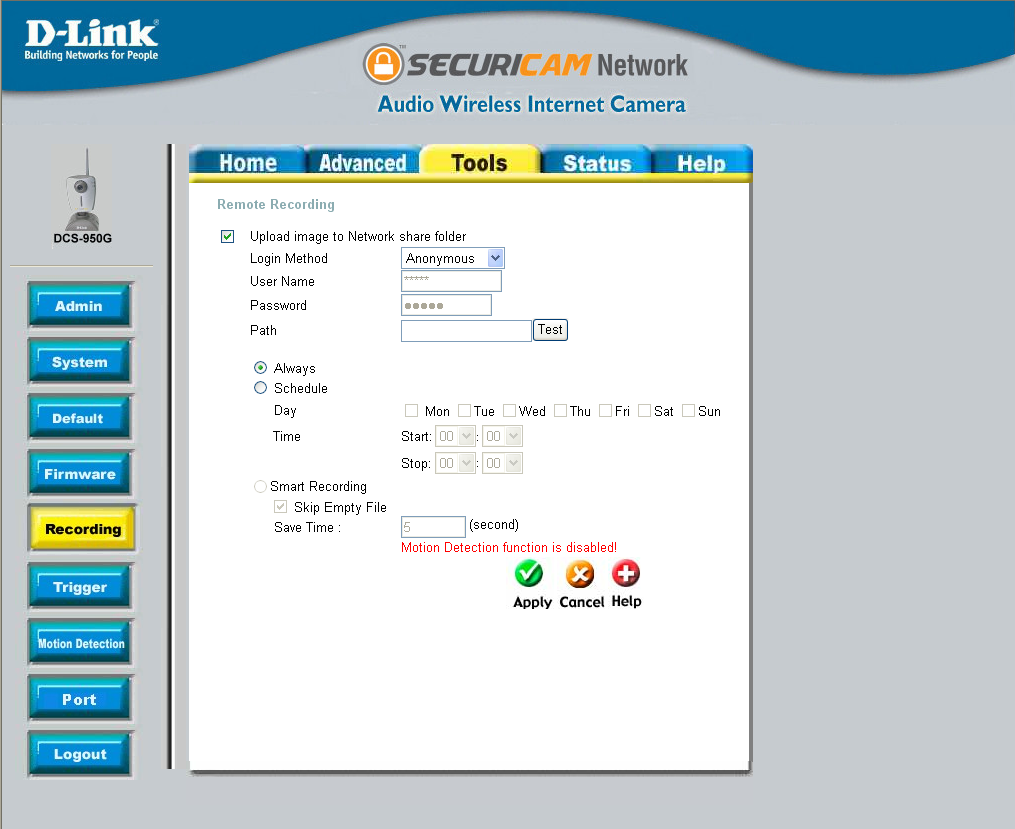

Видеопоток может сохраняться в папку на Samba-сервере

Запись может производиться постоянно, по расписанию или незамедлительно, но только если обнаружено движение в кадре.

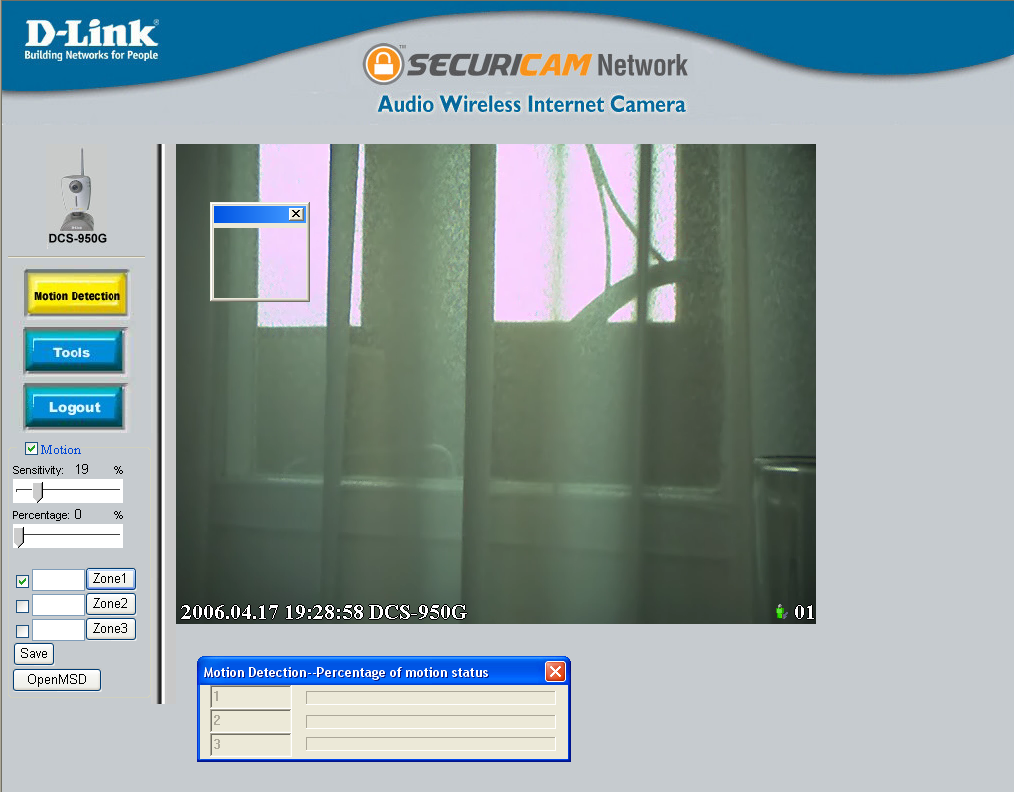

Теперь коснемся собственно обнаружения движения — Motion Detect

Для работы с Motion Detection можно задать до трех специальных зон, по изменениям в которых камера будет судить о наличии движения. Максимальный размер такой зоны составляет чуть меньше размера области получаемого изображения (примерно на 10 пикселей по горизонтали и вертикали).

Для каждой такой зоны устанавливается 2 параметра: Sensitivity и Percentage (оба параметра устанавливаются в пределах от 0 до 100%). Параметр Sensitivity — задает в процентах измеримое различие в двух последовательных кадрах, по которому можно судить о наличии движения. Параметр Percentage — задает то количество движения, которое должно произойти в специальной зоне, чтобы можно было судить о наличии движения. Увеличение параметра Sensitivity и уменьшение параметра Percentage делает любое движение легко обнаруживаемым. В случае если параметр Percentage установлен в 100%, то для срабатывания Motion Detection необходимо обнаружение изменений всей специальной зоны.

Помимо этого, данная камера позволяет производить съемку в ночное время, однако качество записи при этом существенно снижается — это будет показано в тестировании.

Также возможно "зеркалирование" изображения по горизонтали или вертикали.

Устройство также имеет возможность подключаться к беспроводным устройствам Wi-Fi IEEE 802.11g, выступая в качестве клиента. Возможно подключение к небезопасной беспроводной сети, использование 64/128-битного WEP-шифрования или использование WPA-PSK-шифрования (с использованием TKIP).

Тестирование:

Для тестирования было решено просто сделать несколько видеозаписей и скриншотов и выложить их читателям.

Съемка производилась из окна пятого этажа в дневное и ночное время.

Начнем со статических скриншотов:

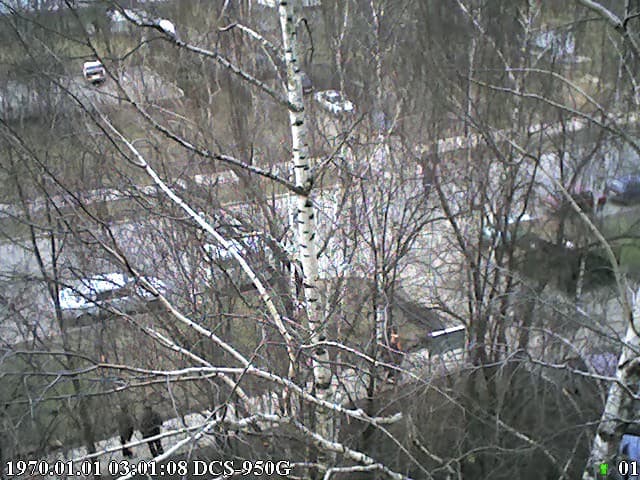

1. Съемка из окна, сделанная при максимальном разрешении и количестве кадров в секунду

2. Далее приводится пример работы ночной съемки — одна и та же позиция была заснята с включенной и выключенной возможностью NightShot:

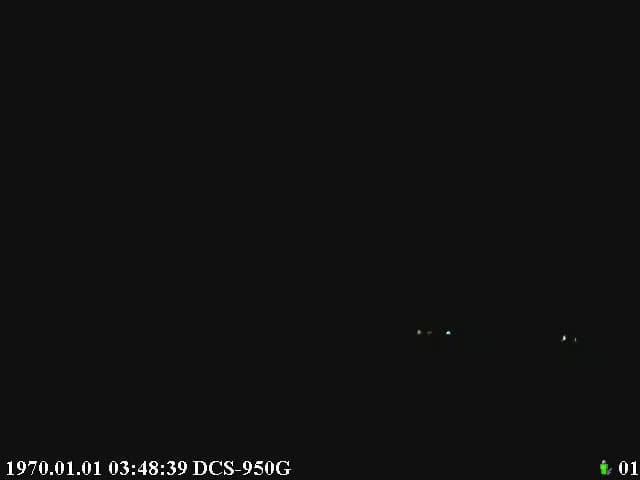

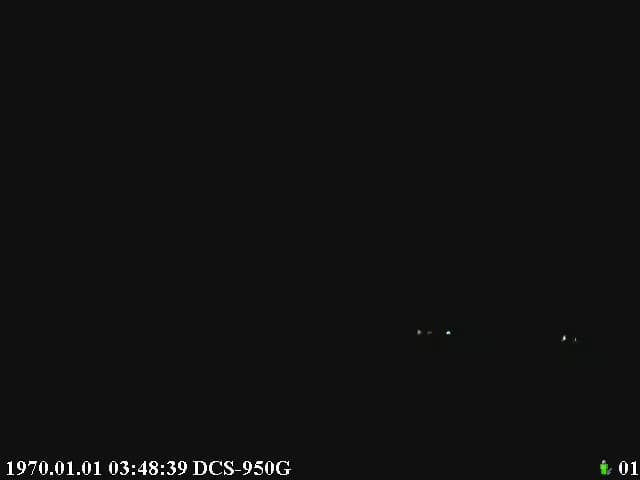

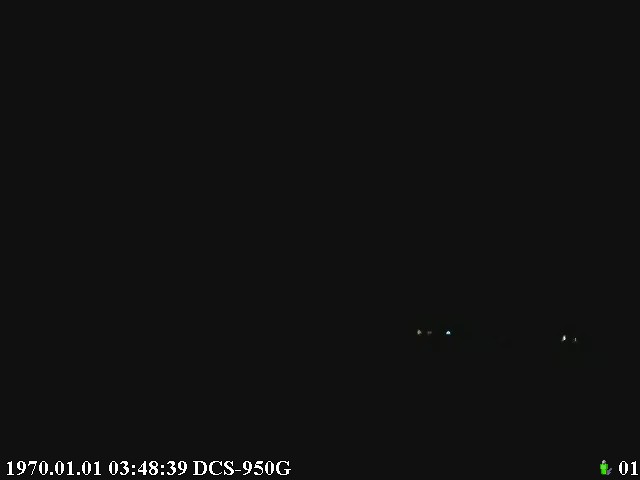

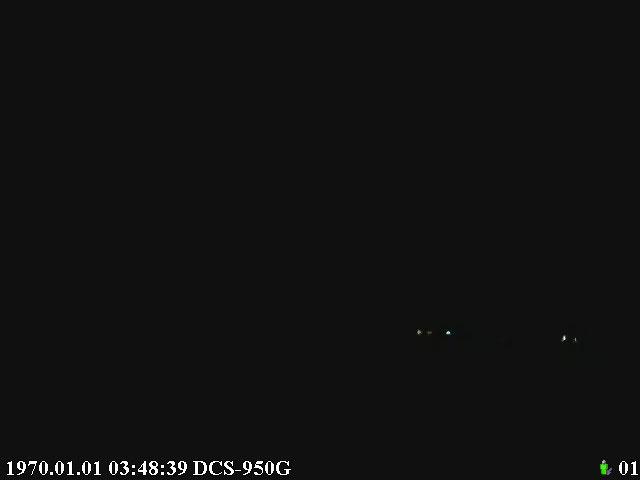

NightShot выключена:

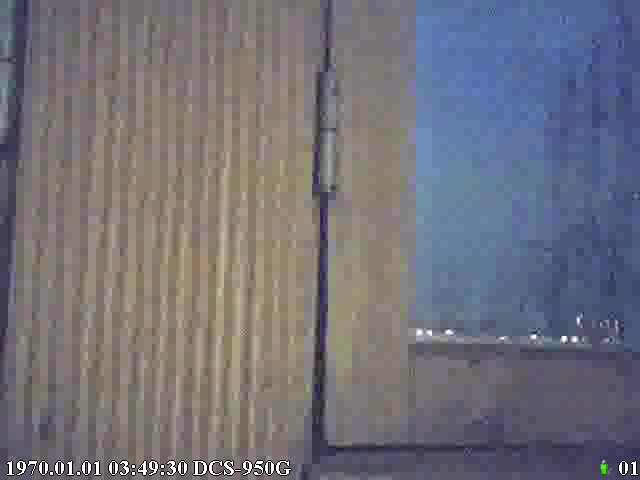

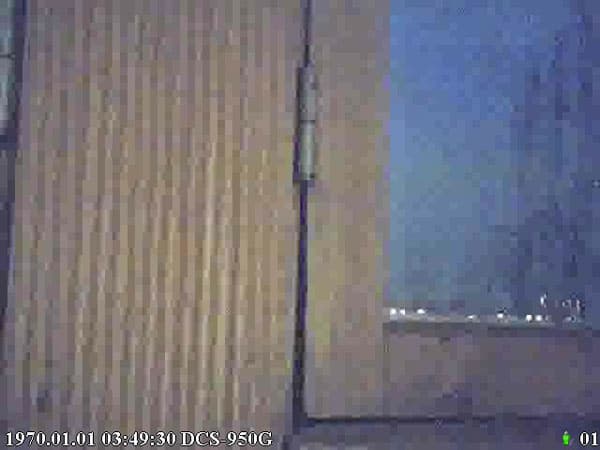

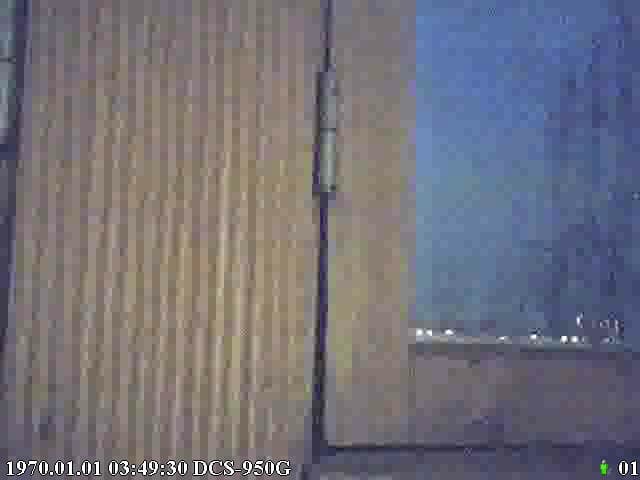

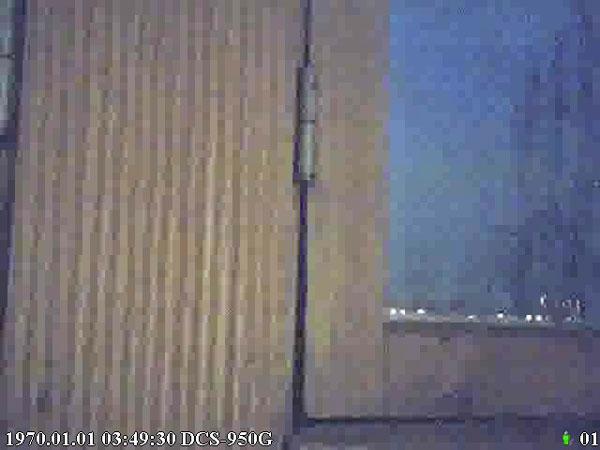

NightShot включена:

Еще раз повторюсь — последние 2 фотографии сделаны в одном месте в одно время :) Качество изображения, несомненно, падает, но разглядеть можно значительно больше деталей.

Теперь перейдем к тестированию видеозаписи. В параметрах видео возможно как ручное задание всех параметров (разрешение, число кадров в секунду и битрейт потока), так и задание параметров "по качеству" съемки (выбирается разрешение и качество (от VeryHigh до VeryLow)). Для записи использовалось задание "по качеству".

1. Максимальное разрешение (640×480), максимальное качество (VeryHigh), дневная съемка — файл (4,02 Мбайт)

2. Те же параметры, разрешение 320×240 — файл (3.11 Мбайт).

3. Те же параметры, разрешение 160×112 — файл (510 кбайт).

4. Максимальное разрешение (640×480), низкое качество (VeryLow) — файл (297 кбайт).

5. Максимальное разрешение, максимальное качество, режим NightShot отключен — файл (220 кбайт).

6. Максимальное разрешение, максимальное качество, режим NightShot включен — файл (264 кбайт) — видно, что при использовании ночной съемки, качество видео падает очень сильно.

Хочу заметить, что использование ночной съемки заметно только при недостатке освещения. При нормальном освещении качество картинки, как при отключенной возможности ночной съемки, так и при включенной на глаз неразличимо.

Доступность:

Средняя розничная цена на рассматриваемое в статье устройство: Н/Д(0)

Выводы:

От работы с данным устройством у меня остались по большей части положительные впечатления (следует при этом учесть, что мой опыт общения с подобными устройствами очень невелик, поэтому профессиональное сравнение качества видео я не провожу). Также, на мой взгляд, было бы неплохо снабдить устройство возможностью питания PoE (Power over Ethernet) — это позволило бы без проблем устанавливать данную камеру в местах удаленных от электрических розеток (так как длина провода адаптера составляет около 2-х метров).

Также может вызвать затруднения ограниченный набор методов безопасности беспроводной связи.

Хочу еще раз отметить возможность ночной съемки, но качество видео при этом очень сильно снижается.

Плюсы:

  • Ночная съемка
  • Обнаружение движения
  • Возможность записи в отдельную SMB-папку (в том числе закрытую паролем)
  • Возможность использования беспроводного интерфейса для подключения к точке доступа (в режиме Infrastructure) или компьютеру (в режиме AdHoc)

Минусы:

  • Набор методов безопасности беспроводной связи ограничен WEP (64/128-бит) и WPA-PSK (TKIP)
  • Отсутствие поддержки PoE (Power over Ethernet)
  • Сильное падение качества видео при использовании режима ночной съемки



Оборудование предоставлено российским представительством компании D-Link






11 мая 2006 Г.
