KVM Tripp Lite B006-04-R

Тюнингованный антиквариат



В этой статье познакомимся с продуктом американского производителя, компании Tripp Lite. Основал её в Чикаго в 1922 году Graham Trippe, тогда она занялась производством автомобильных фар и прожекторов, да так успешно, что к моменту начала Второй мировой войны на автомобилях и танках армии США стояли осветительные приборы производства этой фирмы. В шестидесятых годах к световой продукции прибавились адаптеры и преобразователи электропитания, в дальнейшем осваивались смежные продукты, и так сложилось, что к восьмидесятым годам компания выпускала широкий спектр оборудования для преобразования и кондиционирования электротока, и одной из первых взялась за производство источников бесперебойного питания для взрывообразно развивающейся тогда компьютерной техники. В том числе произвела первый в мире UPS для настольного ПК. С тех пор помимо развития широкой линейки техники для энергообеспечения ПК, серверов и других электронных приборов, Tripp Lite производит сетевое оборудование для информационных и телефонных сетей, кабели, аксессуары для ноутбуков, а также и KVM переключатели.

Сегодня рассмотрим модель начального уровня. B006-04-R — четырёхпортовый переключатель консоли, предназначенный для использования с клавиатурой и мышью с USB подключением и монитором и видеокартами с интерфейсом VGA, оснащённый дополнительно хабом USB 1.1.

Технические характеристики устройства:

  • Управление четырьмя USB компьютерами с помощью одного VGA монитора, мыши и клавиатуры с интерфейсом USB
  • Содержит USB 1.1 хаб
  • Коммутация при помощи кнопки на передней панели устройства, одновременно для консоли и хаба
  • Индикация подключённой консоли и активной консоли на устройстве при помощи двух светодиодов на канал
  • Кабели для подключения системных блоков доступны для заказа длиной 1,8 и 3 метра
  • Поддерживаются разрешения экрана до 1920×1440@75 Гц, стандарт получения данных от монитора видеокартой DDC2B
  • Автоопределение активного подключения
  • Поддержка MS Intellimouse (полная) и поддержка колёсика скроллинга на большинстве существующих моделей мышей
  • Совместимо с операционными системами: WIN 2000, WIN XP, WIN Vista, LINUX, Mac и FreeBSD
  • Дополнительного питания не требуется, потребляет от шины USB 5 В 0,4 Вт, но возможно подключение внешнего блока питания
  • Рабочий диапазон температур 0…+50°С, влажность до 80%
  • Стальной корпус 224×152×52 мм, вес 1100 г.

Комплект поставки

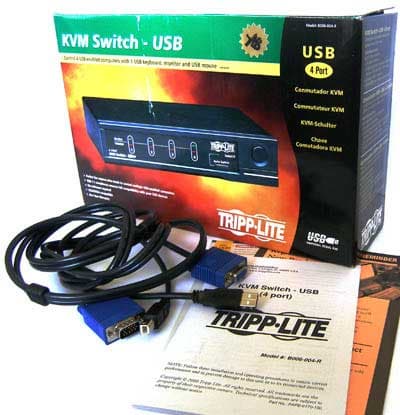

Состоит из самого устройства, инструкции по установке и эксплуатации и рекламной брошюры. Русского варианта описания нет, но и взяться ему не откуда — сэмпл прислан из США производителем. Всё это в небольшой (для данного комплекта) красочной упаковке с изображением и описанием продукта на четырёх языках.

Кабель состоит из стандартных VGA и USB, объединённых изоляцией, средней толщины. В комплект поставки не входит, приобретается отдельно! Впрочем, можно использовать любые стандартные VGA и USB кабели. Для тестов кроме фирменных проводов были также предоставлены толстые USB шнуры с золочёными разъёмами.

Знакомство

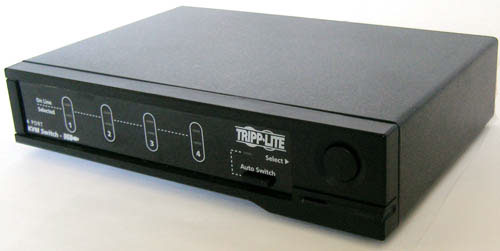

Продолговатая металлическая коробка, на пластиковой лицевой стороне две кнопки: одна, большая, для переключения консоли и USB (только вместе) и кнопка для запуска сканирования всех портов по очереди, при этом мигает отдельный зелёный светодиод. Также имеется на каждом канале по два индикатора: оранжевый показывает, что к порту подключён ПК, а зелёный — активный порт. Индикаторы тусклые, глаз не режут.

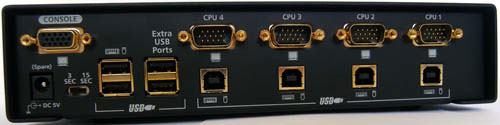

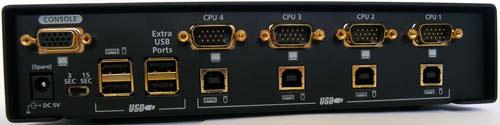

Разъёмы для коммутации устройств и для консоли находятся на задней панели. На каждый канал по VGA и USB, два консольных USB для клавиатуры и мыши, два для хаба. Также VGA для консоли, вход для дополнительного питания (адаптера в комплекте нет) и ручной переключатель задержки при автосканировании каналов: 3 или 15 секунд задержки на каждом. Все разъёмы золочёные.

Цвет устройства почти чёрный, с лёгким коричневым оттенком, эмаль «с искрой». Размещение горизонтальное на четырёх больших резиновых ножках. Размеры позволяют использовать в качестве подставки под 17" и некоторые 19" мониторы TFT, корпус для этого достаточно прочный. Кроме того есть проушины для крепления на стену.

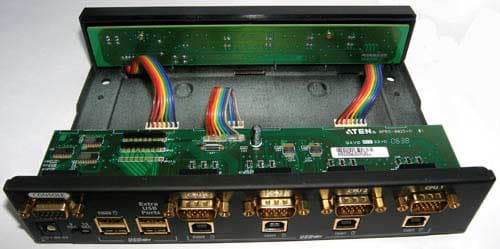

Устройство легко разбирается (и так же легко и без потерь собирается обратно), поэтому удалось рассмотреть его внутренний мир. Основной монтаж на двух небольших печатных платах, в корпусе они размещены просторно и не должны перегреваться. На обеих электронные коммутаторы интерфейсов, маркировка без микроскопа не видна, но все они от Philips, а также конденсаторы. Я долго искал большую микросхему управляющего процессора, но его там нет. На третьей плате за лицевой панелью переключатели и светодиоды. Монтаж аккуратный, платы соединены гибкими шлейфами. Верхнюю плату для доступа к нижней демонтировать без повреждения товарного вида невозможно так как винты разъёмов VGA с обратной стороны залиты лаком.

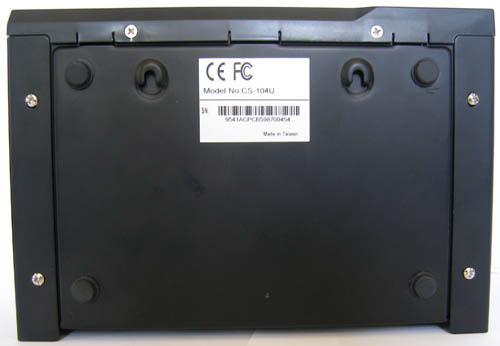

Отчётливо видна на печатной плате маркировка производителя — Aten и даже артикул модели — CS-104U. Я связался с техподдержкой производителя и выяснил, что модель достаточно древняя, а ASIC начали применять только три года назад. До того обходились без них. Это одна из первых моделей Aten для USB консолей, однако всё ещё актуальная, данный экземпляр выпущен в конце прошлого года. Таким образом мы видим пример распространённой в мире практики OEM, когда изделие фирмы-поставщика отличается от изделия фирмы-производителя наличием соответствующего логотипа. В заслугу Tripp Lite стоит поставить то, что она этим не ограничилась, а покрасила корпус в любимый мною чёрный и вызолотила разъёмы.

Коммутаторы консоли содержат управляющую микросхему для двух в основном целей: во-первых, собственно для управления, в том числе и с клавиатуры, а во-вторых для создания «заглушки», сообщающей ПК, что клавиатура, мышь и монитор на месте, когда он не активен. Поэтому рассматриваемая модель не поддерживает ОС, полностью не соответствующих стандарту PnP. Даже Windows 98 при внезапной утрате клавиатуры и мыши пугается и впадает в панику, не говоря о более старых ОС. А вот поддерживаемые ОС к периодическому пропаданию манипуляторов относятся спокойно.

Эксплуатация

После подключения кабелей устройство готово к работе. Переключение между каналами происходит почти без задержки, но возможен только циклический перебор ПК по кругу. Т.е. для переключения от второго к первому надо нажать кнопку три раза. Везде в инструкциях предупреждается о необходимости корректно деактивировать устройства USB, которым это требуется, перед переключением каналов. К примеру, флэш-диски, фото- и видеокамеры и т.д., в противном случае произойдёт потеря данных и возможны сбои устройства. Т.к. в этой модели фокус хаба не может переключаться отдельно, то выполнять эти действия необходимо перед каждым переключением консоли, что, конечно же, неудобно. В остальном всё хорошо, оказалось вовсе не так уж и тоскливо, как представлялось в начале.

Тестовый стенд

Состоял из монитора ViewSonic VP2130b (обзор в работе), видеокарт Radeon 9600 Pro от Gigabyte и Radeon X550 неизвестного происхождения, клавиатуры Microsoft Natural Ergonomic Keyboard 4000 v1.0, мышей Microsoft IntelliMouse Explorer v1.0 и Logitech M-BD69 USB. А также некоторого количества ПК и серверов под управлением Windows от 2000 через все промежуточные версии до Vista, и Linux, правда, без графического интерфейса.

Все клавиатуры, мыши и монитор определялись автоматически при подключении и функционировали в полном объёме, снижения качества изображения при подключении по VGA, как ни странно при таком мониторе, также практически не было. Лёгкое падение краевой резкости символов незначительно проявилось при смене интерфейса с DVI на VGA, а вот при внесении KVM в тракт передачи сигнала почти не усилилось. Частота опроса мыши не менее 125 Гц (более скоростных на момент тестов не было под рукой). Эксплуатировался на рабочем месте в обычном режиме неделю.

Хаб USB естественным образом поддерживает только режим 1.1, с максимальной скоростью передачи данных 12 Мбит/с, что делает невозможным использование современной периферии. Нормально работать будет модем, древний кардридер и другие низкоскоростные устройства. Хотя большинство принтеров и сканеров также поддерживают режим совместимости с USB 1.1, в их случае ситуация плачевная — при сканировании и печати будет дёргаться и замирать мышиный курсор, замедляться набор текста и т.д. В качестве усугубления работает то, что все 4 порта на KVM подключаются к одному на системном блоке. Но глупо ждать другого от устройства, спроектированного во времена, когда о второй версии стандарта ещё и не слышали.

Управление

Простое, как правда, как говорили раньше. Никаких клавиатурных команд, никаких раздельных переключений, две кнопки — и всё!

Выводы

Устройство красивое и качественное, но не очень удобное и функциональное. Это действительно хоть и тюнинговая, но очень старая (по меркам компьютерной индустрии) модель. Хотя в рамках заявленных возможностей работает всё хорошо.

Достоинства

  • Отличный прочный металлический корпус приятного дизайна, можно использовать как подставку под монитор или повесить на стену
  • Золочёные разъёмы, чёрный цвет корпуса
  • Прекрасная реализация интерфейса VGA
  • Наличие под заказ кабелей длиной 1,8 и 3 метра, а также возможность использовать любые стандартные кабели метров до 10 длиной
  • Качественные микросхемы, качественный монтаж

Недостатки

  • Невозможность отдельного переключения фокуса консоли и хаба
  • Не поддерживаются старые операционные системы

Особенности

  • Управление только кнопками на устройстве с индикацией активного канала, переключение только «по кругу»
  • Кабели в комплект не входят
  • Модель старая

Рекомендации поставщику

Обратить внимание на более новые модели в ассортименте производителя, почаще обновлять линейку оборудования.

Варианты использования

Возможно на рабочем месте техника и системного администратора, где требуется поддержка интерфейсов VGA и USB, но не нужна поддержка звука; или для домашнего применения, но надо смотреть варианты по цене и чётко представлять себе их функциональность при выборе.

В серверную комнату не позиционируется, что совершенно правильно.

Доступность устройства на текущий момент времени: Н/Д(0)



Автор благодарит компанию ComDiv и лично Марата Курьянова за предоставленный для стенда монитор ViewSonic VP2130b.
Переключатель для тестирования предоставлен компанией Tripp Lite



8 августа 2007 Г.
