iТоги января 2005 года: основные события ИТ-индустрии за прошедший месяц

Как гласит одна известная пословица, как встретишь год — так его и проведешь. Правда это, или нет, лично я сказать затрудняюсь. Год, похоже, начинается не слишком хорошо, но все же лучше, чем ожидалось. И хотя, по последним данным SIA (Semiconductor Industry Association), объем продаж полупроводниковых микросхем в декабре немного снизился (на 3,5%) по сравнению с ноябрем и составил 18,37 млрд. долларов (усредненный показатель за декабрь, ноябрь и октябрь), в сумме за 2005 год значительного спада промышленности не ожидается.

Как сообщает Mercury Research, и Intel, и AMD увеличили свою долю на рынке процессоров, еще больше потеснив VIA и Transmeta, и так контролировавших менее 2% рынка. Итак, рыночная доля Intel по результатам четвертого квартала прошлого года составила 82,2% (выросла на 0,2%), а AMD — 16,6% (увеличилась на 0,6%). Согласно данным Mercury Research за прошедшие восемь кварталов, рыночная доля в 16,6% является своеобразным рекордом для AMD — например, в конце прошлого года рыночная доля Intel составляла 83,7%, а AMD — 14,7%.

Аналитики отмечают, что у AMD есть все предпосылки для дальнейшего роста продаж — в техническом плане компания не уступает своему конкуренту, разве что есть небольшое отставание в области мобильных решений, которое, впрочем, постепенно сводится на нет, а достаточно агрессивная ценовая политика должна, по идее, стимулировать высокий спрос. Однако четвертый квартал был для AMD очень тяжелым, поэтому в сравнении с прошлым годом изменение рыночной доли составило лишь 1,9%. Наибольший прирост продаж пришелся на долю бюджетных процессоров AMD Sempron, которые приносят куда меньше прибыли, чем процессоры Athlon. Отмечается, однако, что спрос на серверные процессоры AMD в четвертом квартале значительно возрос. Впрочем, хорошо продает серверные процессоры и Intel, а ее процессоры для ноутбуков были в прошлом квартале вне конкуренции. Жаль, что Mercury анализирует данные лишь по х86-совместимым процессорам — было бы интересно посмотреть, как конкурируют серверные процессоры AMD и Intel с решениями Hewlett-Packard, IBM и Sun.

Теперь, если окинуть взглядом рынок графических адаптеров, то, согласно данным Jon Peddie Research (JPR), лидер рынка Intel в четвертом квартале прошедшего года усилила отрыв от конкурентов, увеличив поставки на 6,2%. Сейчас рыночная доля Intel оценивается в 40,2% (в третьем квартале составляла около 38,5%) — речь идет о результатах продаж компьютеров как со встроенными графическими подсистемами, так и с дискретными графическими адаптерами. ATI и NVIDIA также увеличили долю рынка — за счет таких компаний, как VIA, SiS и 3DLabs. Занимающая второе место ATI увеличила в четвертом квартале поставки на 2,3% и сейчас контролирует около 27,6% рынка. NVIDIA, хотя и увеличила объемы поставок на 18,1%, контролирует лишь около 18,6% рынка графических адаптеров.

В сумме за четвертый квартал восемь ведущих вендоров поставили около 64 млн. графических плат, что больше показателей третьего квартала 2004 года на 1,5% или на 3,3% больше результатов четвертого квартала 2003 года. При этом количество плат, поставленных для настольных ПК, снизилось на 2,2%, однако продажи дискретных графических адаптеров для настольных ПК, наоборот, выросли на 12,3%. Таким образом, доля поставок плат со встроенными графическими адаптерами упала по сравнению с третьим кварталом на 11%. С другой стороны, в четвертом квартале зафиксирован рекордный показатель поставок графических процессоров для портативных ПК — 14,7 млн., что больше показателей третьего квартала 2004 года на 16,3% или на 21,3% показателей четвертого квартала 2003 года. Доля поставок графических процессоров для портативных ПК составила 22,9%.

Неутешительные результаты четвертого квартала привели к тому, что и на рынке процессоров, и на рынке графических адаптеров станет меньше участников. С рынка процессоров уходит компания Transmeta, которая перестанет выпускать собственные процессоры и сконцентрируется на разработке и лицензировании технологий — свою технологию LongRun она уже предоставила NEC, Fujitsu и Sony. А рынок графических адаптеров недосчитается Gainward, известной своими high-end платами. Gainward продала свои торговые марки и каналы поставок компании Palit по цене около одного млрд. долларов.

Процессоры и чипсеты: AMD и Intel наступают, VIA не сдается

По-разному встретили новый год два главных соперника на рынке процессоров, компании Intel и AMD. Как сообщили тайваньские источники, Intel начала год с поставок пробных образцов процессоров 600-й серии своим тайваньским клиентам, а также раскрыла новые технологические детали 945/955 чипсетов для двуядерных процессоров Smithfield, которые, как ожидается, появятся в продаже во втором квартале наступившего 2005 года. Для отличия процессоров 600 серии с поддержкой Speedstep, EM64T (Enhanced Memory 64-bit Technology) и EDB (она же Execution Disable Bit) от процессоров, соответственно, без поддержки оных технологий, Intel будет использовать кодовое название P4P. 945/955 чипсеты будут поддерживать тактовую частоту системной шины 1066 МГц и DDR2-667 МГц память. В южный мост ICH7 будет интегрирована поддержка четырех портов Serial ATA2, Matrix RAID и HD (High-Definition) Audio.

Центральным событием для Intel, как и предполагалось, стало появление на рынке платформы Sonoma, второго поколения Centrino. Об этой платформе компания не преминула рассказать в ходе выставки CES 2005, хотя официально она была представлена позднее.

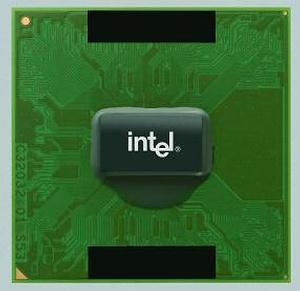

Изменения в процессорах Sonoma, оснащенных 2 МБ кэшем, «инкрементальные» — техпроцесс остался прежним (90 нм), тактовые частоты Pentium M увеличены с 2 до 2,13 ГГц, модификации процессоров со сверхнизким энергопотреблением теперь представлены моделями с тактовыми частотами до 1,2 ГГц, модели с пониженным энергопотреблением имеют максимальную тактовую частоту 1,5 ГГц. Но самое главное — частота системной шины увеличена с 400 до 533 МГц (QPB). Новые процессоры поддерживают технологию «Execute Disable Bit» (XD-bit), позволяющую бороться с некоторыми видами вредоносных программ на аппаратном уровне.

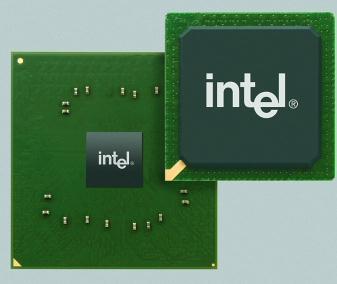

Набор микросхем базовой логики Alviso (Mobile Intel 915 Express) оптимизирован под работу с шиной PCI Express, что выражается в поддержке системной памяти DDR2 SDRAM и новой архитектуре шины. Производительность чипсета в терминах графики повышена по сравнению с серией 915 вдвое: теперь набор микросхем поддерживает ТВ-выход, звук Dolby Digital 7.1. Что касается компонентов WLAN (Intel PRO/Wireless 2915ABG), то их улучшения выражены в поддержке стандарта 802.11a — помимо существовавших b/g. Разумеется, как и все последние разработки для WLAN, решение Intel поддерживает IEEE 802.11i.

Стоит отметить, что с представлением новой платформы компания не стала перерабатывать технологии, используемые при разработке источников питания для новой платформы, а просто использует существующие наработки. Согласно данным представителей компании в Европе, «Мощность и время жизни батарей практически не изменились, разве что, иногда можно увеличить время жизни аккумулятора — если использовать реализованные в наборе микросхем базовой логики расширенные возможности [управления энергопотреблением]».

Кстати говоря, еще до официального анонса Sonoma у нас уже была возможность посмотреть на фотографии чипа, размещенные в японских онлайн-изданиях. Более того, еще до официального анонса новые Pentium M уже можно было купить в Акихабаре. Благодаря японцам стало известно о новой модели Celeron M, также, по всей видимости, обладающей поддержкой XD, что вполне может свидетельствовать об использовании нового степпинга. В остальном Celeron M 370 обладает типичными для 0,09 мкм ядра характеристиками: 1 МБ кэш второго уровня, 400 МГц шина (QPB). Чуть увеличена тактовая частота, теперь она составляет 1,5 ГГц (прежние 0,09 мкм Celeron M имели максимум 1,4 ГГц). sSpec# модели — SL86J, приблизительная цена — 150 долларов.

В качестве противовеса Sonoma AMD начнет продвигать платформу Turion 64, и хотя она пока существует лишь на бумаге или на слайдах, с Turion 64 компания связывает большие надежды. Как ожидается, на рынок AMD выйдет с новыми процессорами в первой половине года, выполнены они будут на гибридной 32/64-разрядной архитектуре AMD64 (90-нм ядро Lancaster) и оптимизированы под использование в ноутбуках. Судя по всему, Turion станут логическим дополнением Sempron (32-разрядных процессоров для рынка систем начального уровня) и Mobile Athlon (32/64-разрядный процессор для high-end систем, а также ноутбуков класса замены настольных ПК). Основной упор в Turion 64 будет сделан на малое энергопотребление — утверждается, что новые процессоры для портативных ПК будут рассеивать не больше 35 Вт. Для сравнения, тепловыделение процессоров Pentium M не превышает 25 Вт, и до сих пор AMD еще не удавалось так близко приблизиться к Intel по этому параметру. Справедливости ради надо сказать, что в портфолио мобильных процессоров AMD есть Mobile Sempron, рассеивающий как раз 25 Вт, но Turion 64 может стать первой по-настоящему конкурентоспособной 64-разрядной платформой на рынке решений для портативных ПК.

Теперь пару слов о двуядерных решениях. К сегодняшнему дню как AMD, так и Intel, уже представили достаточно большое количество деталей своих двуядерных процессоров, ожидающихся на рынке в этом году. И, судя по всему, несмотря на то, что AMD начала работу в этом направлении раньше своего конкурента, свой процессор компания представит лишь в третьем квартале. Хотя по Сети и ходят слухи, что AMD в январе уже начала поставки пробных образцов двуядерных Opteron своим тайваньским партнерам.

Может быть, поэтому ряд вендоров, среди которых Hewlett-Packard, Acer, Fujitsu Siemens, Sony и Gateway (почти все они так или иначе сотрудничают с тайваньскими производителями), объявили о намерении использовать именно двуядерный процессор AMD, известный под кодовым названием Toledo, в своих настольных ПК. В 2006 году Intel представит 65-нм процессор для настольных ПК Presler, а также несколько версий двуядерных процессоров для ноутбуков Yonah, а AMD — процессор Windsor, который должен будет составить альтернативу Presler. Вот как выглядят данные о планах компаний на конец января 2005 г.:

Еще стоит упомянуть о выпуске AMD Alchemy Au1200, процессора для мультимедийных систем, отличающегося пониженным энергопотреблением. Новинка оптимизирована под персональные медиаплееры (PMP) и предлагает разработчикам ряд новых возможностей для реализации в бытовой электронике, в частности, передачу видеоконтента напрямую с видеорекордеров, поддержку дисплеев с отображением видео качества DVD; разумеется, в пресс-релизе одной из самых важных особенностей процессора названа функция увеличения времени работы PMP от аккумулятора за счет использования технологии энергосбережения.

Основные возможности AMD Alchemy Au1200 выглядят так:

• Ядро — MIPS32 (тактовые частоты 333, 400, 500 МГц)
  • 32-разрядная архитектура
  • 16 КБ кэш инструкций, 16 КБ кэш данных
• Энергопотребление — менее 400 мВт при работе на частоте 400 МГц
• Поддержка DVD-видео (разрешение 720×480) с возможностью масштабирования до 1024×768
• Интерфейс памяти DDR/DDR2 SDRAM
  • Поддержка DRAM с напряжением питания 2,5 или 1,8 В, с тактовыми частотами до 500 МГц
  • 16/32 — разрядная шина данных
  • Емкость — до 512 МБ
• Встроенный аппаратный ускоритель работы с медиапотоками (нет необходимости в оснащении конечных устройств дополнительными цифровыми процессорами сигналов)
• Поддержка MPEG1, 2, 4, WMV9
  • MPEG2 — 720×480, 10Mbps, 30fps
  • MPEG4 — 720×480, 8Mbps, 30fps
  • WMV9 — 720×480, 2Mbps, 30fps
• USB 2.0 хост-контроллер
• Интерфейс для подключения цифровых камер, а также устройств с возможностью доступа в Интернет
• Параллельная шина данных, 8-10 бит
• Вход данных — CCIR 656
• Поддержка CMOS/CCD-матриц
• Аппаратная поддержка шифрования AES-128
• Поддерживаемые режимы — ECB, CBC, CFB, OFB

AMD Alchemy Au1200 будет серийно доступен во втором квартале 2005 года, модельный ряд включает в себя процессоры с тактовыми частотами 333, 400 и 500 МГц, цена самой младшей модели в партиях 10 тыс. шт. составит 22,5 доллара.

Завершая рассказ об основных событиях рынка процессоров, не могу не упомянуть о том, что несмотря на усилившееся давление со стороны AMD и Intel компания VIA не только не уходит с рынка, но и готовится к выпуску нового поколения процессоров. Линейка процессоров семейства C3 будет заменена новым поколением — C7.

C3 процессоры от VIA работали на тактовой частоте до 1,4 ГГц и потребляли всего лишь около 20 Вт энергии, что делало их использование весьма успешным в бесшумных  маломощных системах, поскольку дополнительного охлаждения с интенсивным обдувом не требовалось. Однако пришло время обновить линейку процессоров, так как вычислительной мощности этим процессорам явно не хватало. С7 — новое поколение процессоров VIA будет представлено несколькими новыми моделями: 1,5 ГГц, 1,6 ГГц, 1,7 ГГц, 1,8 ГГц и 2,0 ГГц. Потребление энергии будет беспрецедентно мало — от 12 до 22 Вт. Если взглянуть несколькими строками выше, тактовая частота новых процессоров VIA сопоставима с частотами Pentium M или Turion 64, а энергопотреблением — меньше.

Технические подробности нового ядра и его особенности пока остаются «тайнами за семью печатями». Сказать точно, за счет чего будет достигнута такая частота для этих процессоров, нельзя. Известно лишь, что около года назад между VIA и IBM было подписано соглашение, согласно которому IBM будет производить для VIA процессоры по 90-нм нормам и, возможно, с использованием технологии SOI (Silicon on Insulator). Однако надеяться на большую популярность этих процессоров компании не приходится, т. к. их основными потребителями являются люди, стремящиеся снизить энергопотребление компьютера, в т. ч. и за счет процессора, а также те, кому важна конечная стоимость — процессоры VIA относительно недорогие. Ожидается, что С7 поступят в продажу в четвертом квартале 2005 года, о цене пока не сообщается.

Раз так получилось, что о чипсетах Alviso мы рассказали одновременно с процессорами Sonoma, упомянем о новом чипсете VIA для платформы Intel Pentium 4: PT880 Pro, PT894 и PT894 Pro. Эти чипсеты позволяют как производителям материнских плат, так и их потребителям осуществить постепенный переход на новую шину (PCI-E) и память (DDR2).

PT880 Pro и PT894 представляют решения, нацеленные на mainstream-рынок, в то время как PT894 Pro ориентирован на применение в высокопроизводительных компьютерах — серверах и мощных рабочих станциях с поддержкой частоты системной шины в 1066 МГц. Следует отметить, что VIA представила очень интересное решение — чипсет, поддерживающий одновременно PCI Express и AGP, что позволит варьировать варианты модернизации компьютеров. Это стало возможным благодаря использованию VIA Universal Graphics Interface (UGI) в PT880 Pro.

Для тех пользователей, кто привык к использованию многозадачности в своей работе, может оказаться полезной функция работы с несколькими мониторами [до 4х одновременно] — это возможно благодаря технологии VIA DualGFX Express. На системных платах на чипсете VIA PT894 мониторы подключаются к обоим выходам на обоих PCI-E графических адаптерах, а на платах с VIA PT880 Pro — при подключении одновременно к AGP и PCI-E видеоплате. Все чипсеты VIA серии PT могут работать как с DDR-400 памятью, так и с DDR2-667 (технология VIA StepUp). Также вся линейка РТ совместима с чипами южных мостов VIA VT8237 и VIA VT8251. Последний, ко всему прочему, поддерживает SATA II, RAID 5 и High Definition Audio.

Основные характеристики новинок:

• VIA PT880 Pro
  • Процессор: Intel Pentium 4
  • Hyper Threading
  • Front-Side Bus: 1066/800/533 МГц
  • Память:
    • DDR2 667/533/400
    • DDR 400/33/266
  • Разъемы расширения:
    • AGP 3.0 (AGP8X)
    • PCI Express
  • Южный мост: VIA VT8237
  • Связь южный-северный мост: Ultra V-Link (1066 Mб/с.)
  • Аудиоподсистема:
    • VIA Vinyl 6-канальный звук (встроенный кодек AC?97)
    • VIA Vinyl Gold 8-канальный звук (PCI контроллер)
  • Сеть
    • VIA Velocity Gigabit Ethernet
    • VIA встроенная 10/100 Fast Ethernet
  • Модем: MC’97
  • 6 разъемов PCI
  • 2×SATA 150, интерфейс SATALite для 2х дополнительных SATA устройств
  • V-RAID: RAID 0, RAID 1, и RAID 0+1* JBOD (SATA)
  • PATA: ATA133 (до 4х устройств)
  • 8 портов USB
• VIA PT894
  • Процессор: Intel Pentium 4
  • Hyper Threading
  • Front Side Bus: 1066/800/533 МГц
  • Память [до 4 ГБ]:
    • DDR2 667/533/400
    • DDR 400/33/266
  • Графическая подсистема: PCI Express x16

PCI Express x4

Наконец, NVIDIA представила первый чипсет для серверных плат с поддержкой PCI— E, nForce Professional, состоящий из базового чипа 2200 и MCP 2050, сопроцессора ввода-вывода. Чипсет предназначен для процессоров AMD Opteron, он нацелен на рынок высокопроизводительных рабочих станций и экономичных серверов.

Основные характеристики:

• Масштабируемая одночиповая архитектура для полной поддержки технологии прямого доступа к памяти AMD Direct Connect
• Полная поддержка PCI— E, до 80 линий, поддержка технологий Advanced Error Reporting, горячего подключения устройств, Message Signal Interrupt и других не названных серверных технологий
• Поддержка на уровне чипсета гигабитной сети с аппаратной обработкой стека протоколов TCP/ IP, заявлена суммарная пропускная способность сетевого интерфейса до 4 ГБ/с.
• Полная поддержка SATA-2, с пропускной способностью до 3 ГБ/с и возможностью подключения до 16 устройств
• Поддержка на уровне чипсета RAID до 5 уровня включительно
• Совместимость с MS Windows и Linux
• NVIDIA Unified Driver Architecture для упрощения обслуживания
• Специальная оптимизация для работы с профессиональными видеокартами серии Quadro и поддержки работы двух видеокарт в режиме SLI.

О большом интересе к новому чипсету и намерении использовать его в своих системах заявили IBM, Sun Microsystems и ряд других производителей системных плат и готовых решений.

Графические адаптеры: NVIDIA и S3

Компания NVIDIA сообщила о выпуске графического процессора NVIDIA GeForce Go 6200, предназначенного для использования в mainstream-ноутбуках; одними из первых продуктов, оснащенных этим решением, стали ноутбуки Sony Vaio серий S и FS. Как и другие («настольные») версии процессоров серии GeForce Go 6, GeForce Go 6200 поддерживают технологию PureVideo (используемую для создания домашних кинотеатров на базе мобильных систем), Microsoft DirectX 9.0 Shader Model 3.0

Судя по методике позиционирования графических процессоров NVIDIA, GeForce Go 6200 стоит на ступеньку ниже, нежели предназначенный для «чисто игровых» систем GeForce Go 6800. Как и 6800, 6200 (и существующий параллельно с ним 6250), поддерживают технологию TurboCache, которая отсутствует у предшественников. Технологически особых прорывов с представлением новой мобильной графики компания не сделала, разве что в борьбе со своим конкурентом ATI сделала очередной шаг на рынке недорогих мобильных систем. Разумеется, не обошлось в процессоре без аппаратной поддержки WMV-HD и MPEG-2 — уж коль скоро на ноутбуках предлагают делать домашние кинотеатры. На странице сайта NVIDIA среди возможностей GeForce Go 6200 перечислены стандартные: nView, Digital Vibrance Control 3.0, поддержка Unified Driver Architecture, система управления питанием PowerMizer 5.0, встроенный кодер HDTV, оптимизация под OpenGL 2.0, два 400 МГц RAMDAC (с возможностью поддержки разрешения 2048×1536 на частоте 85 Гц, поддержка Dual-Link DVI).

А S3 Graphics, чтобы не отставать, выпустила новый графический процессор для настольных ПК и игровых приставок, в котором большое внимание уделено тепловыделению, что, по замыслу компании, должно превратить DeltaChrome S8 ULP в малошумящее решение.

Отсутствие необходимости в принудительном охлаждении, тем не менее, не должно повлиять отрицательно на вычислительные способности и, как заявляет S3, DeltaChrome S8 ULP позволяет играть в самые современные 3D-игры, в том числе, DOOM 3. DeltaChrome S8 ULP содержит восемь пиксельных конвейеров, поддерживает DirectX 9.0, выходное разрешение HDTV составляет от 480i до 1080p, рассеиваемая мощность — 2,5 Вт. Наблюдатели полагают, что DeltaChrome S8 ULP может стать неплохим нишевым решением для игровых приставок.

Новые технологии: о 45-нм процессах, флэш и обычной памяти

В начале января состоялся симпозиум Industry Strategy Symposium (ISS), на котором большое внимание было уделено 45-нм технологическим процессам. Самым больным вопросом, как оказалось, являются не технические проблемы, стоящие перед разработчиками, а финансовые — лишь единичные компании смогут себе позволить перейти на новые техпроцессы. Как ожидается, первые микросхемы, выполненные с соблюдением норм 45-нм процесса, будут выпущены к 2007 году. Скорее всего, для этого будут использованы 193-нм иммерсионные литографические инструменты. Здесь-то и находится главный камень преткновения — каждый такой инструмент стоит от 20 до 30 миллионов долларов, что сравнимо, например, со стоимостью Боинга 737 (23 млн. долларов по данным выступившего на ISS представителя VLSI Research, или 44-74 млн. долларов по данным компании Boeing). Всего же, по оценке Semico Research, стоимость 300-мм завода для обработки пластин по 45-нм нормам составит от 3 до 3,5 млрд. долларов.

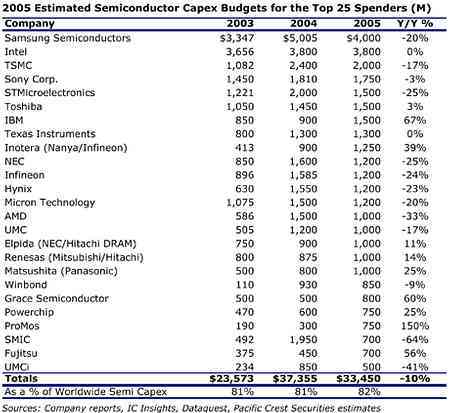

Самый трудный вопрос, который придется решать производителям полупроводниковых микросхем — стоимость новых производственных линий, конечно, является следствием неимоверного количества усилий, вложенных в разработку новых технологий. Есть, впрочем, и чисто технические проблемы, и если они не будут решены, технологический прогресс может остановиться на рубеже в 45 нм. Так, представитель AMD отметил, что есть очень малое количество материалов, которые можно использовать для 45-нм транзисторов; high-k затворных стеков, металлических затворов, low-k диэлектриков. Таким образом, после 45-нм норм, по выражению сотрудников Samsung, «понадобится совершить новые революционные открытия» для продолжения прогресса и уменьшения размеров элементов. А Samsung на финансирование этих открытий не скупится — в прошлом году компания уже превзошла Intel по объемам капитальных затрат, есть шансы, что такая же ситуация сложится и в этом году (см. рис.).

От себя заметим: надежда на то, что прогресс на 45-нм нормах не остановится, все-таки есть — если уж традиционной (лазерной) литографии не суждено прожить дольше, то знамя из ослабевающих рук на какое-то время будет способна перехватить электронно-лучевая литография, а там, глядишь, и EUV до ума доведут.

Еще одна конференция, Maskless Meeting, также была отчасти посвящена решению вопроса о том, сможет ли промышленность преодолеть рубеж в 45 нм. В качестве возможного решения IMS Nanofabrication и Leica Microsystems представили электронно-литографический инструмент, позволяющий создавать рисунки с соблюдением норм 45 нм и даже менее. Названный PLM-2, инструмент построен на базе текущей электронно-лучевой платформы Leica SB350DW. Утверждается, что разрешающая способность инструмента составляет 4 млн. точек. Испущенные 5-КэВ электронной пушкой с начальным диаметром пучка 1 мм, электроны разгоняются до энергий в 100 КэВ, а диаметр точки составляет не более 180 нм. Как ожидается, прототип PLM-2 будет готов к концу 2006 года, начало выпуска промышленных инструментов ожидается в 2008 году.

На Тайване тем временем решили, что мало нам с десятка уже существующих стандартов карт флэш-памяти и решили осчастливить человечество еще одним, названным M?-Card (сокращение от micro ? card). В разработке стандарта, который будет совместим с Secure Digital и MultiMediaCard, обеспечивая при этом намного большую скорость работы, принял участие тайваньский институт Промышленных технологий (ITRI, Industrial Technology Research Institute), а в консорциум вошли многие тайваньские производители флэш-памяти. Утверждается, что интерфейс ввода-вывода в новом стандарте намного проще, чем в стандарте SD, поскольку многое было позаимствовано из технологии USB. Если верить источнику, скорость обмена данными с картами нового стандарта может быть вдвое больше, чем USB 2.0 (480 Мбит/с), при энергопотреблении, в три-четыре раза меньшем.

Как ожидается, первые прототипы появятся уже в этом году, стоимость коммерческих карт должна быть немногим больше карт стандарта MMC. Главное преимущество нового стандарта — его низкая себестоимость. Контроллер M?-Card содержит около пяти тысяч логических элементов (считается, что это немного), а его стоимость составит около одного доллара. Если интегрировать в контроллер поддержку USB 2.0, MMC и SD, количество логических элементов составит около двадцати пяти тысяч, а его стоимость составит около 2,3 долларов.

Кстати говоря, пока на Тайване светлые умы думали над новым стандартом, Ассоциация CompactFlash Association (CFA) выпустила очередную, третью по счету версию спецификаций CF+ и CompactFlash. Новая версия спецификаций теперь предусматривает увеличение пропускной способности шины с 16 до 66 МБ/с, при этом, должна будет обеспечиваться совместимость как с существующими, так и с будущими хост-контроллерами. Добавленный в интерфейс режим DMA позволяет снизить энергопотребление процессоров систем в режиме управления передачей данных с/на носитель. Спецификацией предусмотрена реализация режимов работы UltraDMA 33 и UltraDMA 66, которые достаточно давно опробованы и протестированы на примерах НЖМД. CF+ & CompactFlash Specification Revision 3.0, кроме того, предусматривает поддержку режимов работы памяти и шины ввода/вывода PCMCIA ATA, что позволяет обеспечить пропускную способность интерфейса до 25 МБ/с.

Не забыты и технологии обычной оперативной памяти (RAM). Компания Innovative Silicon представила технологию Z-RAM, любопытную тем, что для записи информации в ней не используются конденсаторы, как это традиционно делается в DRAM, а используется эффект, считавшийся до недавних пор вредным. Для записи и хранения бита данных используется эффект плавающего напряжения (floating-body), проявляющийся в микросхемах, выполненных по технологии SoI (silicon-on-insulator, кремний-на-диэлектрике). Суть эффекта состоит в том, что в слое диэлектрика, расположенном под затвором полевого транзистора, создается отличная от нуля плотность носителей заряда (электронных «дыр»), начинающая играть тем большую роль, чем меньше напряжение питания. Z-RAM можно интегрировать в стандартный SoI CMOS (КМОП) процесс, причем размер ячейки Z-RAM примерно вполовину меньше, чем размер ячейки DRAM.

Утверждается, что Innovative Silicon разработала функционирующие 90-нм прототипы, обеспечивающие время чтения и записи 3 нс. Скорее всего, Z-RAM на первых порах найдет применение в качестве встраиваемой памяти в системах-на-чипе. Благодаря неплохому быстродействию новой памяти, ее, скорее всего, также будут использовать в качестве кэш-памяти второго уровня (L2) во встраиваемых процессорах или в качестве L3-кэша в высокопроизводительных процессорах.
