Набор для сборки беспроводного накопителя Zalman ZM-WE450

Современные мобильные устройства — смартфоны и планшеты — часто используются в качестве медиаплееров. В случае домашнего применения для этого обычно достаточно иметь сетевое хранилище и доступ к файлам по беспроводной сети. А в дороге, на даче, в отпуске или в других аналогичных ситуациях пригодится мобильный винчестер большой емкости со встроенной батареей. Подобные устройства уже достаточно широко представлены на рынке (и нашем сайте), но обычно они представляют собой полностью готовые к работе модели.

В отличие от них, Zalman ZM-WE450 является «полуфабрикатом» — пользователю необходимо будет самостоятельно установить в устройство жесткий диск или SSD формата 2,5″. Подобный подход имеет как плюсы (можно гибко выбрать конфигурацию), так и минусы (требуется отдельно приобретать диск). Посмотрим, насколько хорошо это устройство справляется со своими задачами.

Комплект поставки и внешний вид

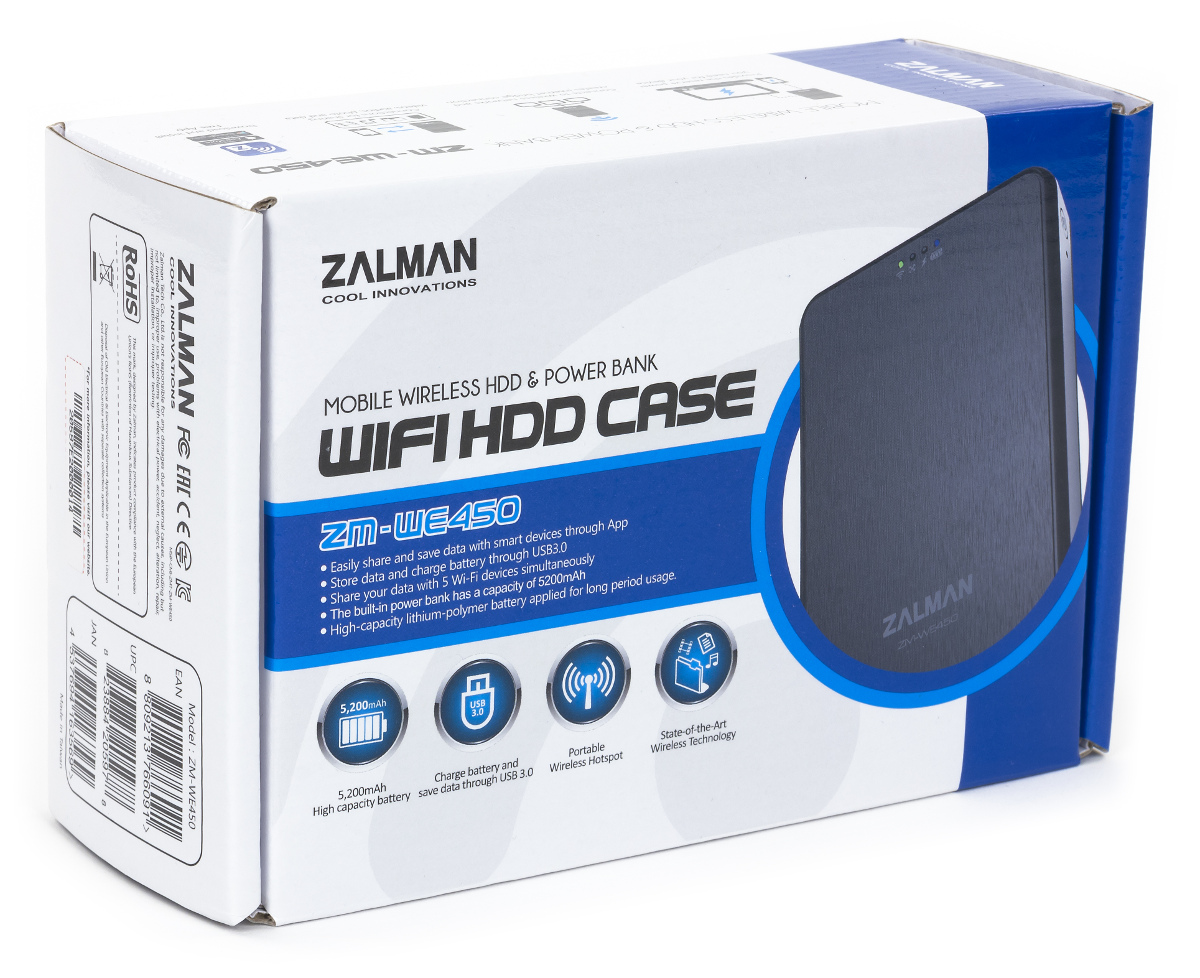

Устройство поставляется в традиционной для комплектов DIY картонной упаковке. Изготовлена она из крепкого картона, а в оформлении используются фотографии модели, варианты использования, некоторые технические характеристики. Учитывая, что производитель представлен более чем в полусотне стран, ключевые особенности представлены на восьми языках. Хотя, конечно, понять по ним, что же это за устройство и для чего оно, не представляется возможным.

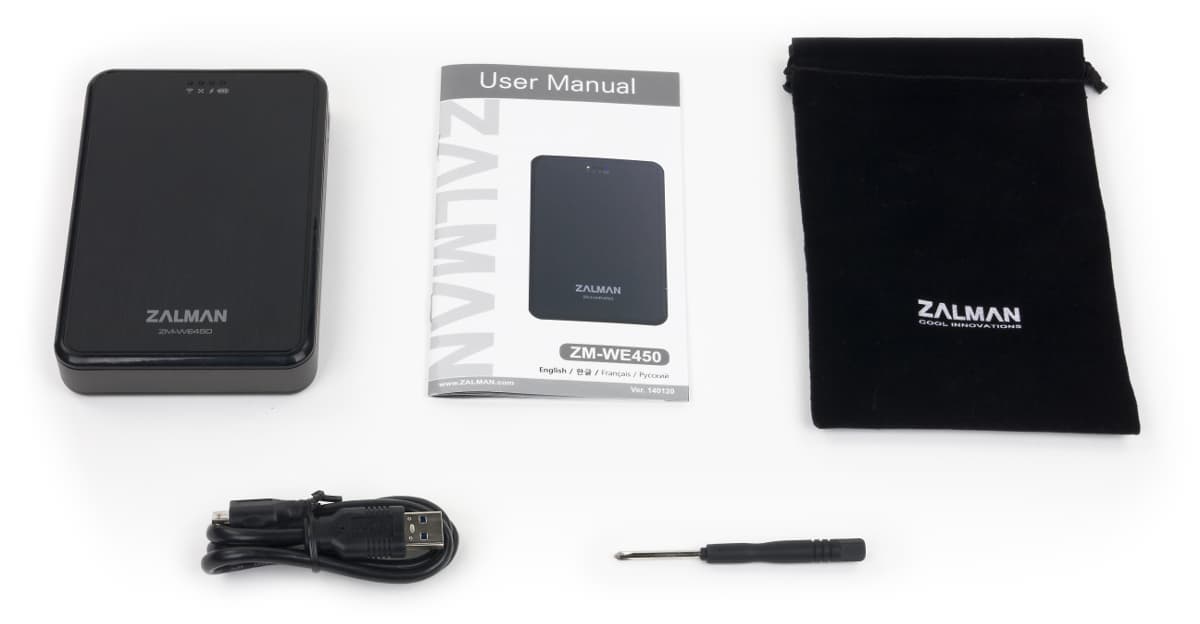

Комплект поставки, по понятной причине, достаточно большой: корпус накопителя с установленной в нем печатной платой и аккумуляторной батареей, кабель Micro-USB 3.0 длиной 60 см, мешочек для транспортировки из ткани, инструкция по сборке и использованию на нескольких языках, включая русский), комплект крепежа и крестовая отвертка.

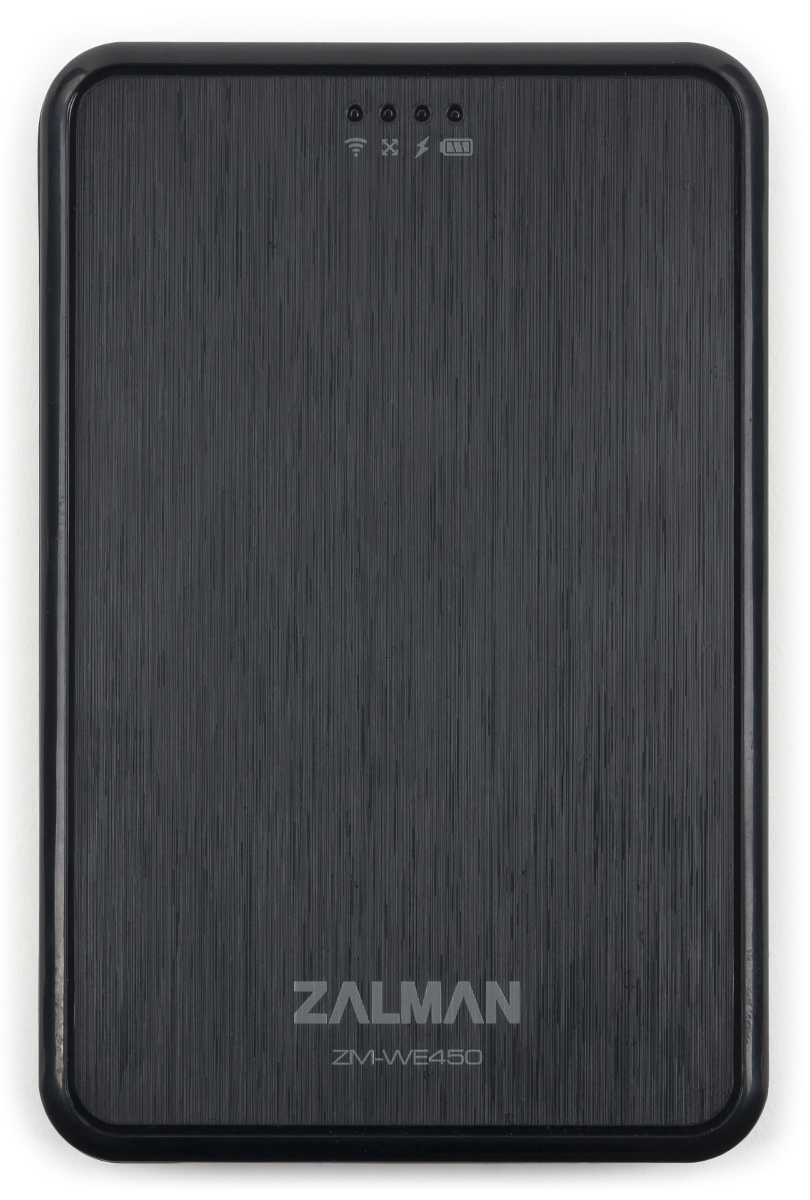

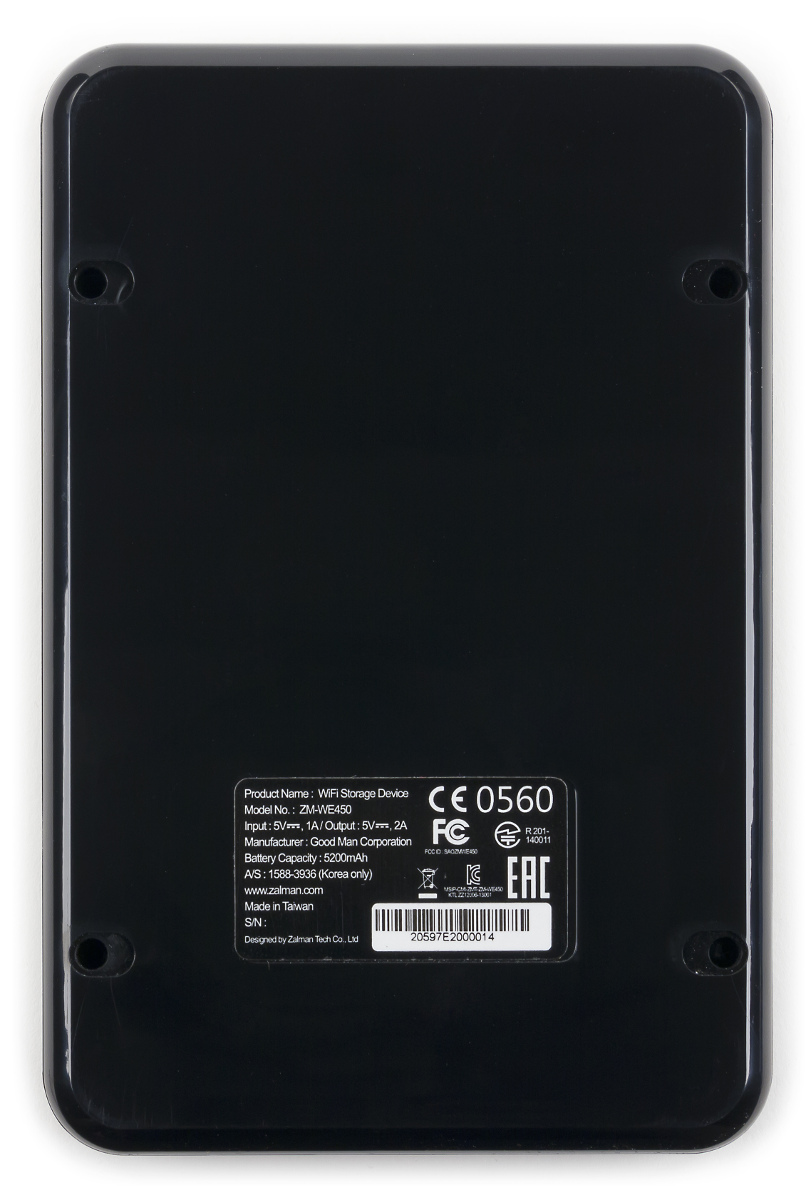

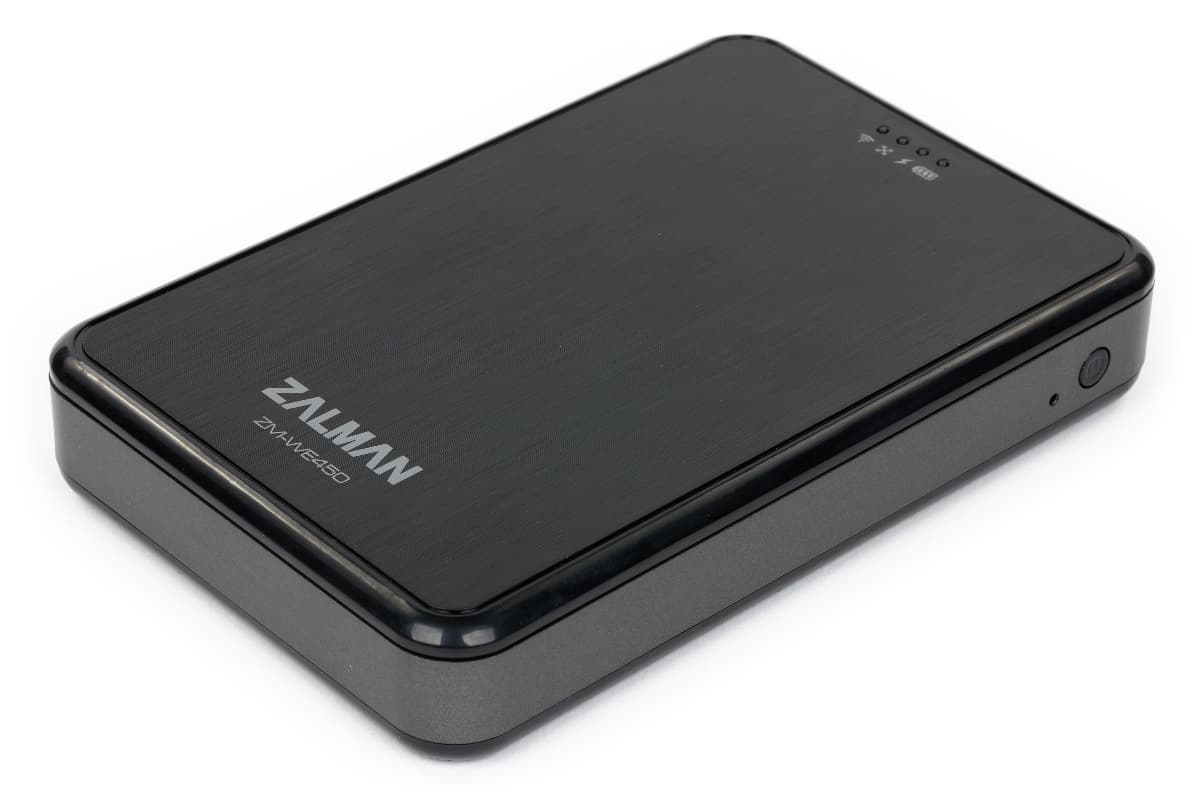

Корпус накопителя изготовлен из темного, почти черного пластика. Дно неожиданно сделали глянцевым. Возможно, резиновые ножки позволят хотя бы немного сохранить его внешний вид. Боковые торцы — серые матовые, а крышка имеет оформление «под металл». Форма корпуса стандартная для внешних накопителей. Только размеры немного больше из-за электронной начинки и батареи — около 135×88×24 мм.

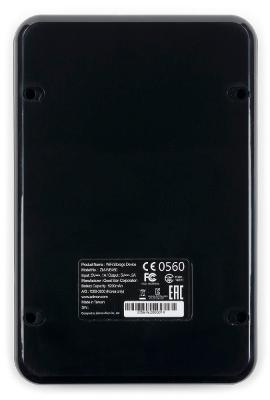

Внешний вид Zalman ZM-WE450   Внешний вид Zalman ZM-WE450

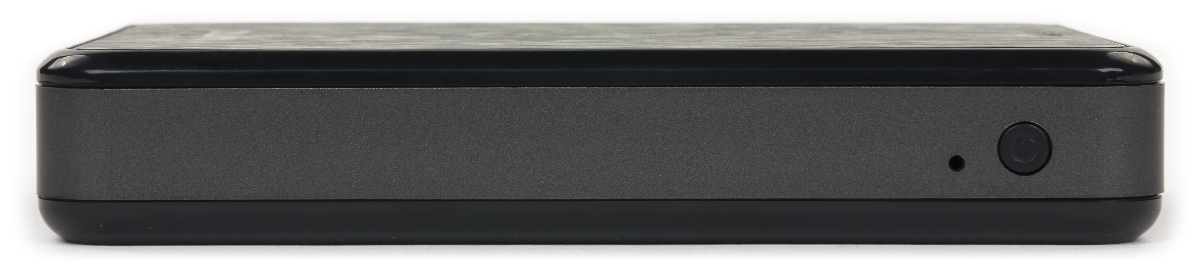

На одном из боковых торцов находится выключатель питания, который также может быть использован для быстрой проверки уровня заряда батареи в выключенном состоянии. Рядом с ним — отверстие сброса настроек.

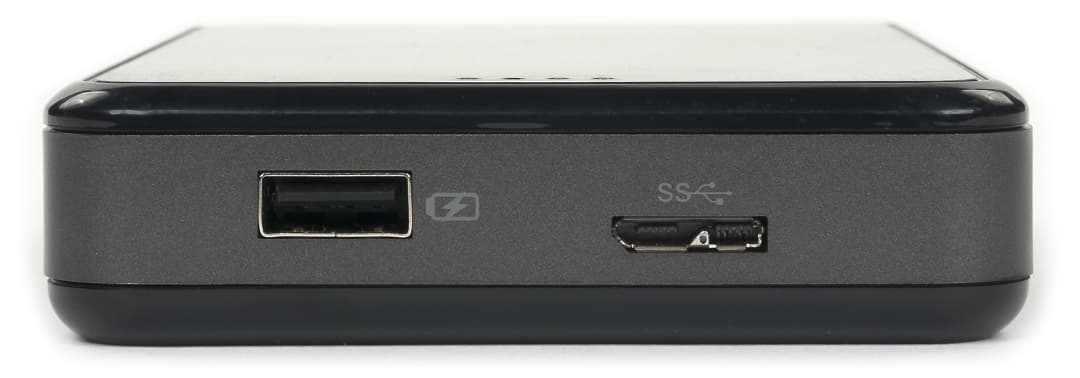

Разъем интерфейса USB 3.0 (формата микро), обеспечивающий обмен данными и зарядку встроенного аккумулятора, и выход USB для подзарядки мобильных устройств находятся на коротком торце.

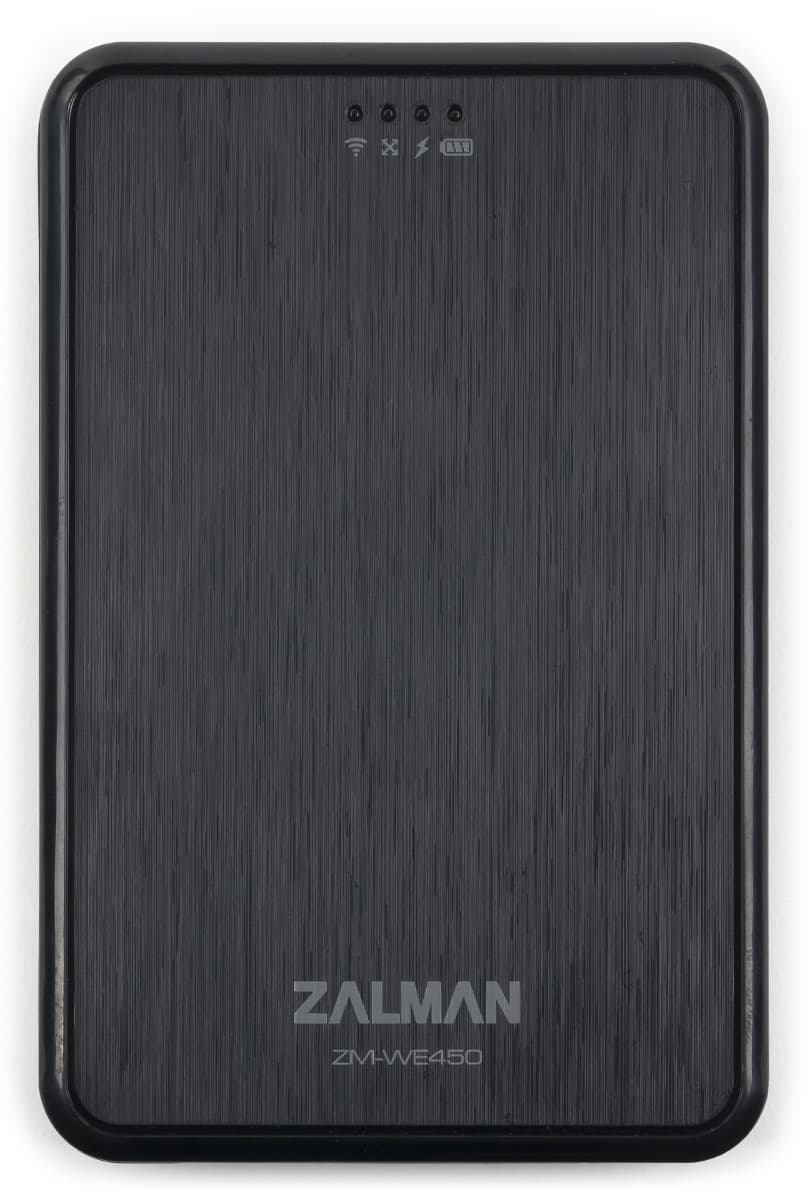

Рядом с ними на верхней крышке расположились индикаторы Wi-Fi, режима Internet Bridge, активности диска при USB-подключении к ПК, статуса батареи и зарядки.

Аппаратная конфигурация

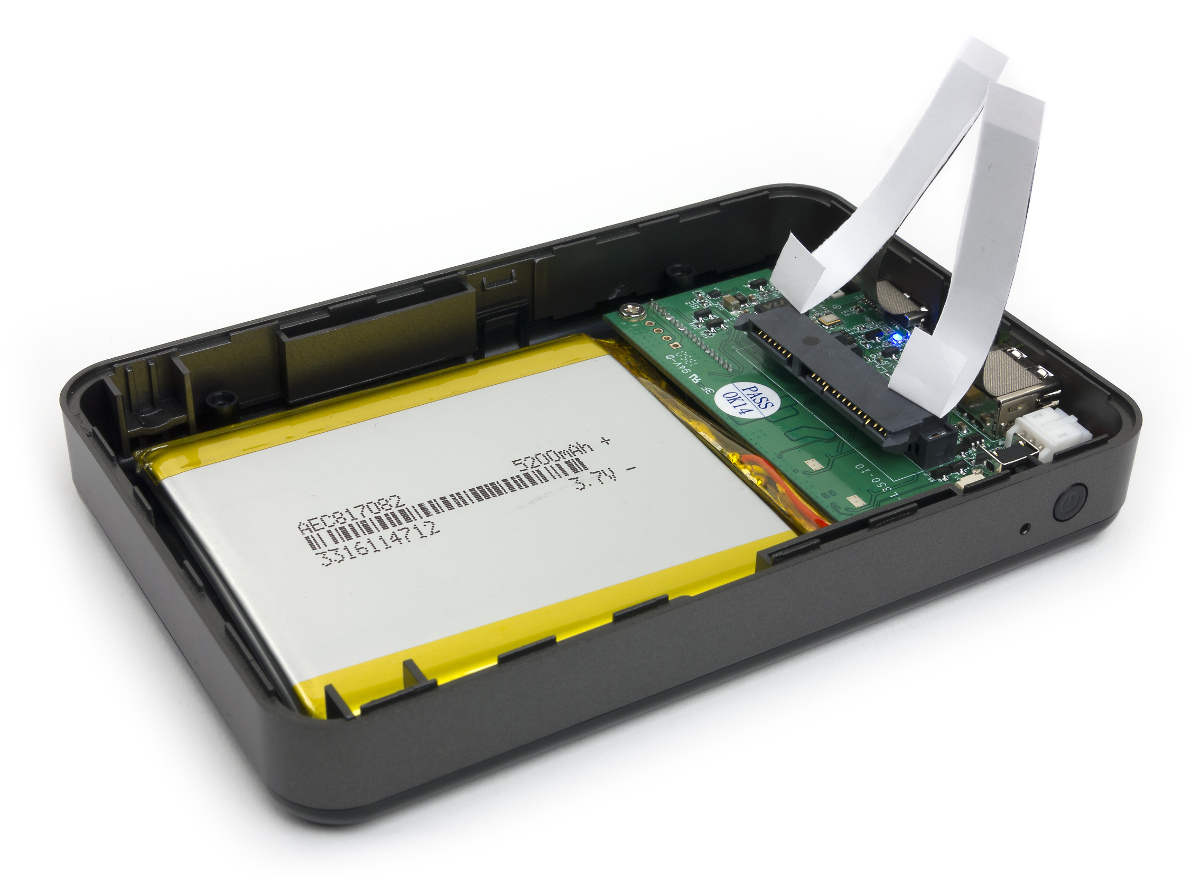

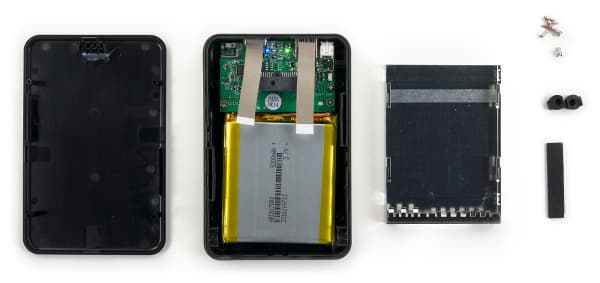

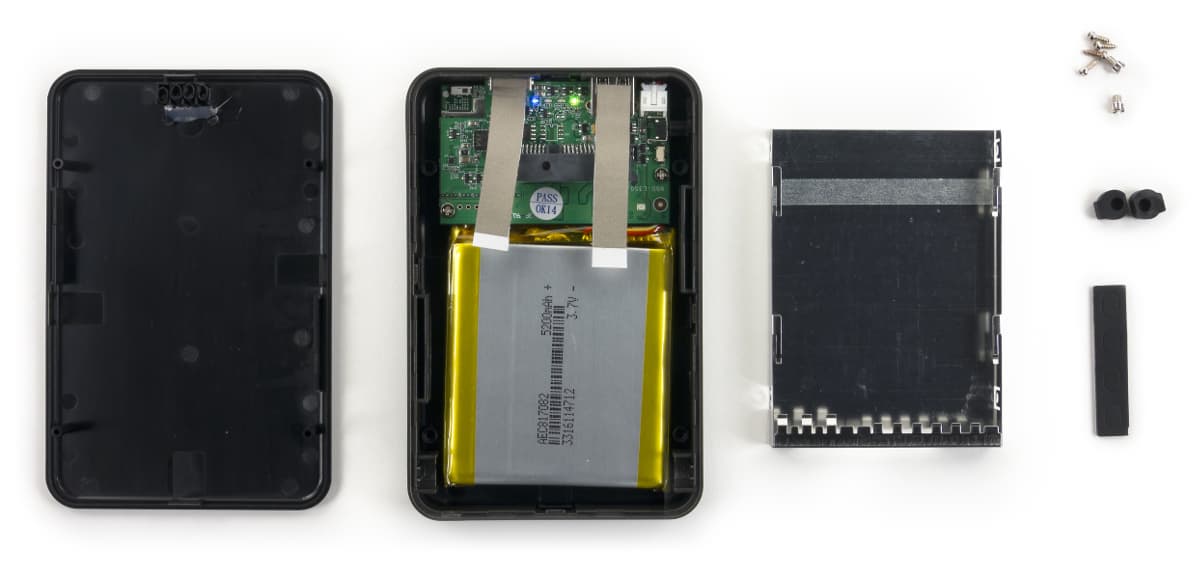

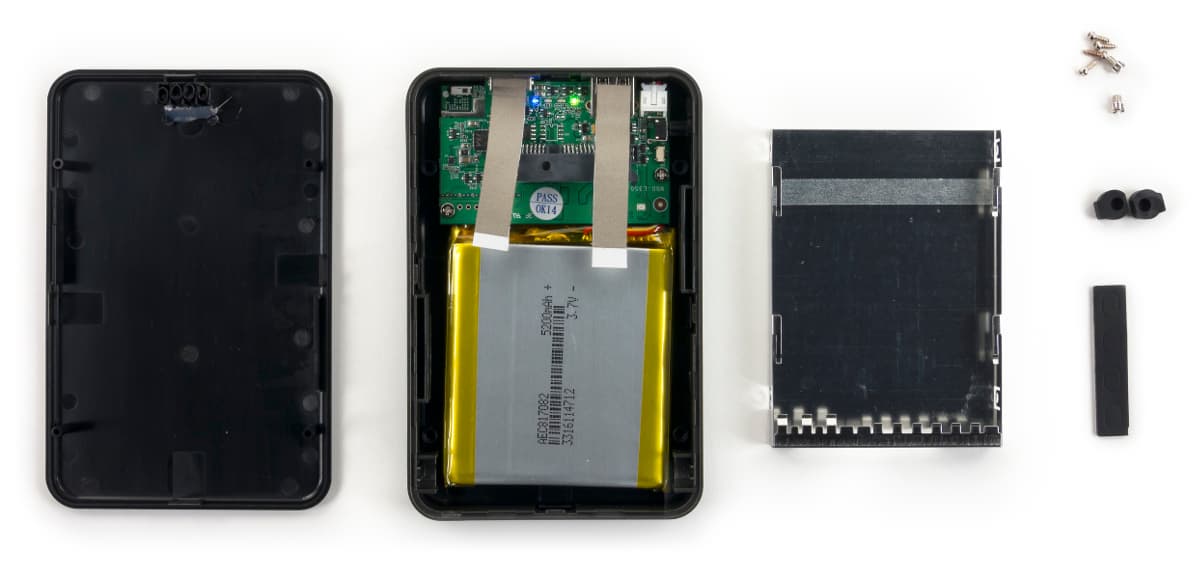

В этот раз мы имеем возможность официально заглянуть внутрь корпуса накопителя. Больше всего места (если не считать винчестера) здесь занимает аккумуляторная батарея, имеющая емкость 5200 мА·ч при 3,7 В. Она приклеена к нижней части корпуса, но формально может быть заменена. Производитель говорит о возможности ее использования не только для питания накопителя, но и для восполнения заряда мобильных устройств.

Из допускающих идентификацию элементов на печатной плате отметим мост SATA—USB 3.0 (VLI VL711S), чипы оперативной памяти (32 МБ) и флэш-памяти (8 МБ). Модель используемой SoC определить не удалось. Беспроводной модуль представляет собой вариант начального уровня с поддержкой протокола 802.11n в диапазоне 2,4 ГГц. Формально заявлена скорость подключения до 150 Мбит/с включительно, но нам удалось увидеть только 72 Мбит/с, в том числе и с компьютера. Для большинства популярных вариантов видео должно хватать и этого. В характеристиках модели указано максимальное число одновременно подключенных клиентов — пять.

Обращает на себя внимание достаточно большая емкость аккумулятора, что может позволить модели показать хорошее время автономной работы. Из других особенностей конструкции отметим заметный нагрев преобразователя питания во время работы. Не стоит использовать данную модель в сумке и других аналогичных местах.

Устройство тестировалось с прошивкой версии 1.25.046.

Сборка устройства

Накопитель поставляется в виде набора для самостоятельной сборки. От пользователя потребуется добавить собственный винчестер или SSD формата 2,5″. При этом поддерживаются модели высотой до 9,5 мм и объемом до 2 ТБ. Процесс сборки достаточно простой. Сначала вы прикручиваете двумя винтами диск к металлической корзине-экрану (здесь может потребоваться прямая отвертка). Потом на головки винтов устанавливаются специальные резиновые вставки. Они вставляются в предусмотренные в нижней части корпуса отверстия и держат винчестер с одной стороны. Второй край диска удерживается разъемом SATA. Крышка корпуса закрепляется на четырех шурупах, отверстия для которых закрываются резиновыми вставками, выполняющими роль ножек.

Перед использованием в автономном режиме необходимо подключить накопитель к ПК, отформатировать винчестер (поддерживаются NTFS и FAT32) и записать на него необходимые документы. В общем случае можно использовать любую структуру папок, но для работы с мобильными устройствами желательно записывать все в директорию ZDriveAir, поскольку именно она открывается по умолчанию.

Работа с накопителем

При подключении по USB к компьютеру накопитель работает как обычный внешний диск и одновременно заряжает свою батарею. В этом режиме работают два светодиода — индикатор питания и индикатор активности при работе с диском. Возможно пополнение заряда аккумулятора и с использованием любого стандартного блока питания с выходом USB. Производитель не указывает требования к току, но от моделей на 2 ампера толку нет.

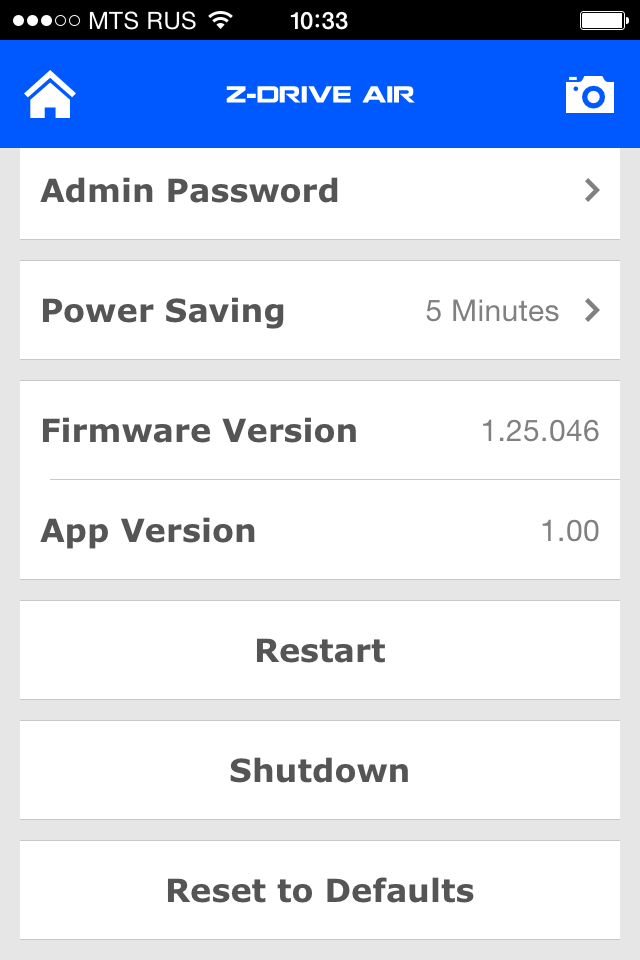

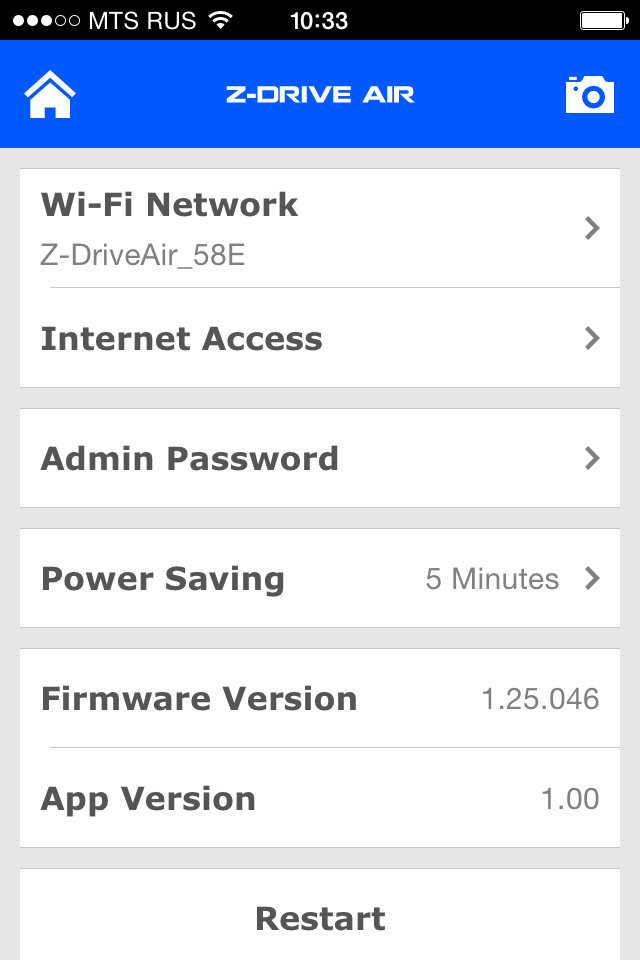

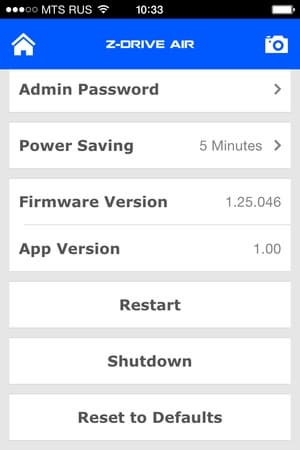

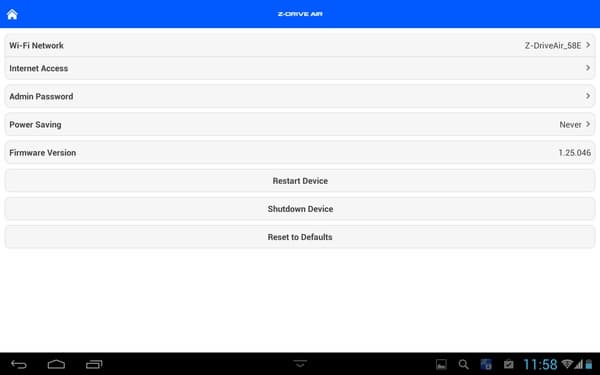

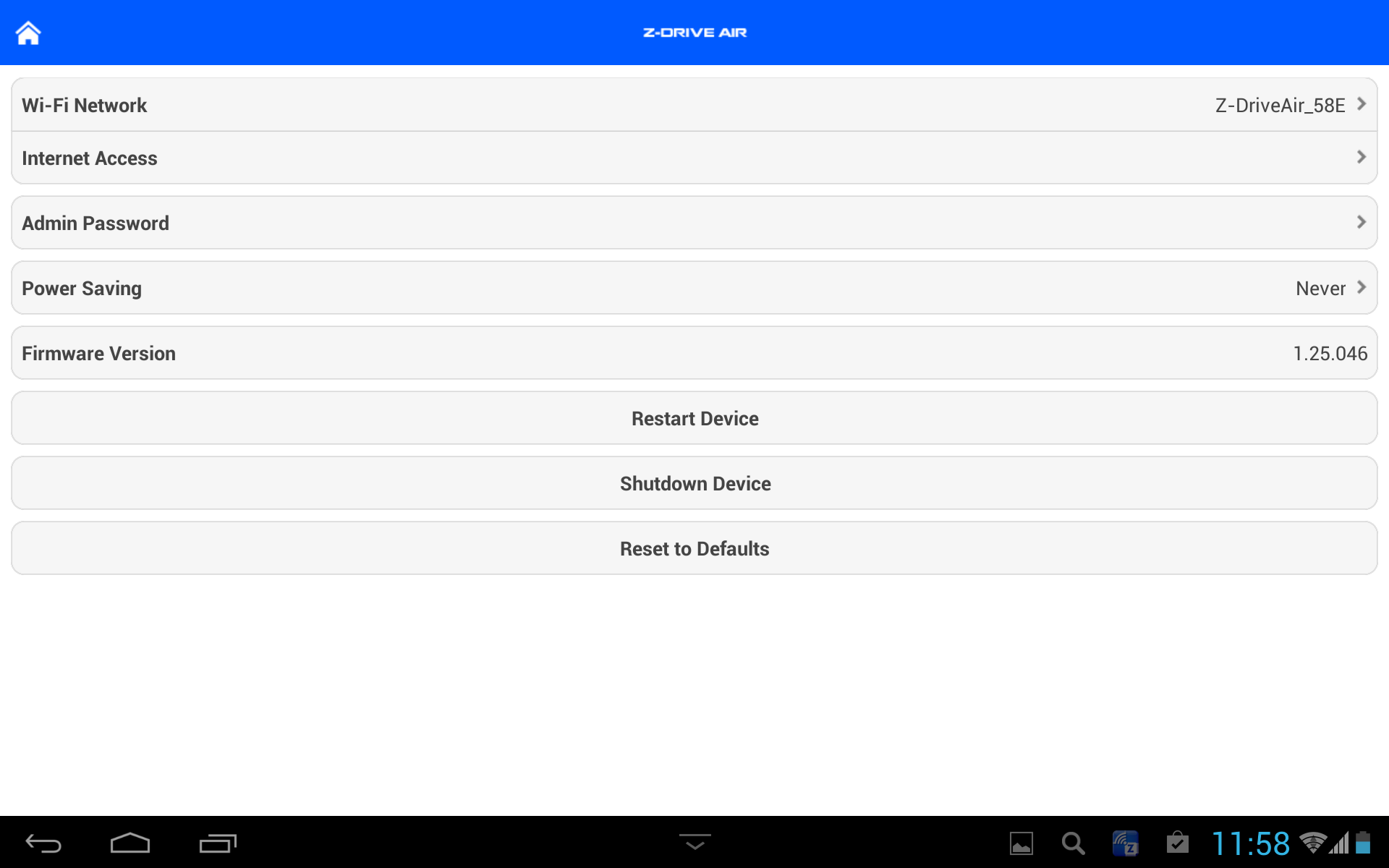

Zalman предлагает утилиту Z-Drive Air для платформ Android и iOS, которая может использоваться для настройки и работы с накопителем. Среди доступных параметров присутствуют: изменение имени и пароля беспроводной сети (может использоваться и открытая сеть), смена пароля администратора, настройка «сквозного» доступа к интернету через существующий роутер (используется технология NAT, а в качестве DNS установлены сервера Google), выбор таймаута отключения питания (диск отключается даже при наличии постоянного внешнего питания, но можно совсем выключить режим энергосбережения). Дополнительно присутствуют пункты для уточнения версии прошивки, перезагрузки и выключения накопителя, сброса настроек устройства.

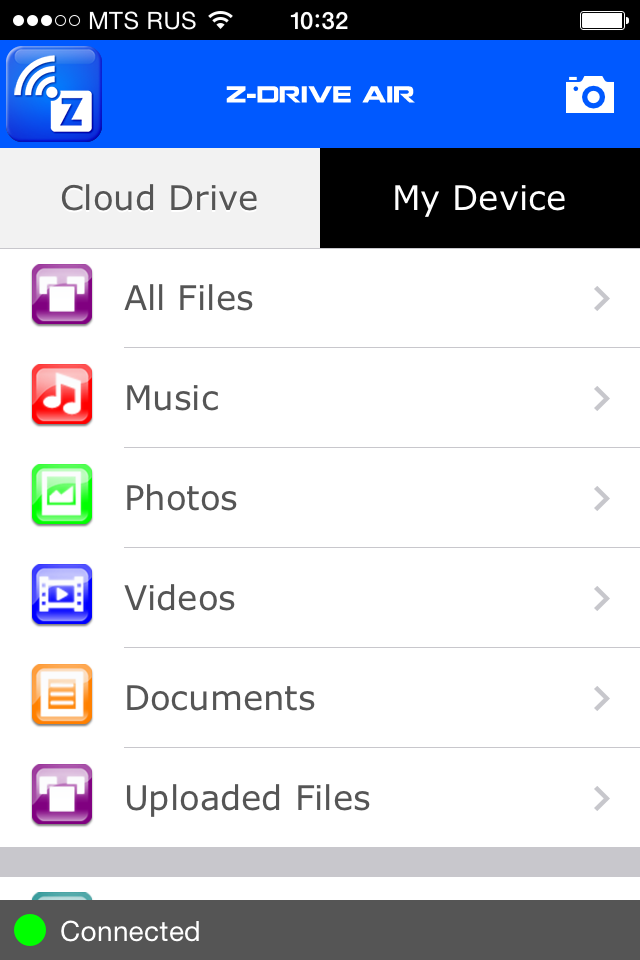

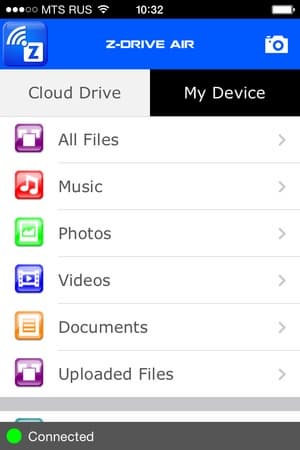

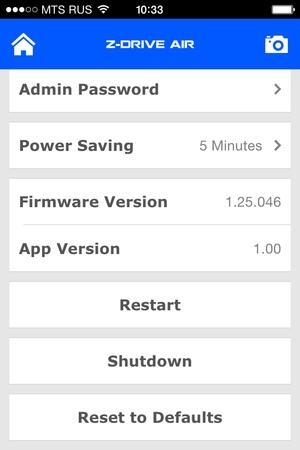

Z-Drive Air на iOS   Z-Drive Air на iOS

Кроме того, предусмотрен доступ к настройке через веб-браузер на ПК. В этом случае будут доступны возможность обновления прошивки, выбор номера канала беспроводной точки доступа, установка даты и времени и выбор языка. Правда, не очень понятно, зачем накопителю нужны часы, а язык меняется только для самого веб-интерфейса. Отметим, что изменение параметров доступно только администратору после ввода пароля.

Для работы с компьютерами специальной утилиты нет — предлагается использовать встроенные серверы WebDAV и SAMBA (реализует стандартный протокол SMB/CIFS). При подключении по SMB требуется указывать имя и пароль администратора устройства. Варианта «только чтение» без пароля не предусмотрено, что не очень удобно. Все данные с диска представлены в одной общей папке Public. Подключиться по протоколу WebDAV нам не удалось.

В прошивке накопителя присутствует и сервер DLNA. Однако у пользователя нет возможностей управления и контроля его работы. Есть только страница статуса, где можно узнать число добавленных в медиабиблиотеку файлов. Учитывая относительно слабую платформу устройства, маловероятно, что этот сервис будет востребован. Что касается поддерживаемых форматов, то точной информации производитель не приводит. Тестирование показало, что, по крайней мере, JPEG, MP3, FLAC, M4A, WMA, AVI, MP4, MOV, MKV, MPEG, WMV индексируются сервером.

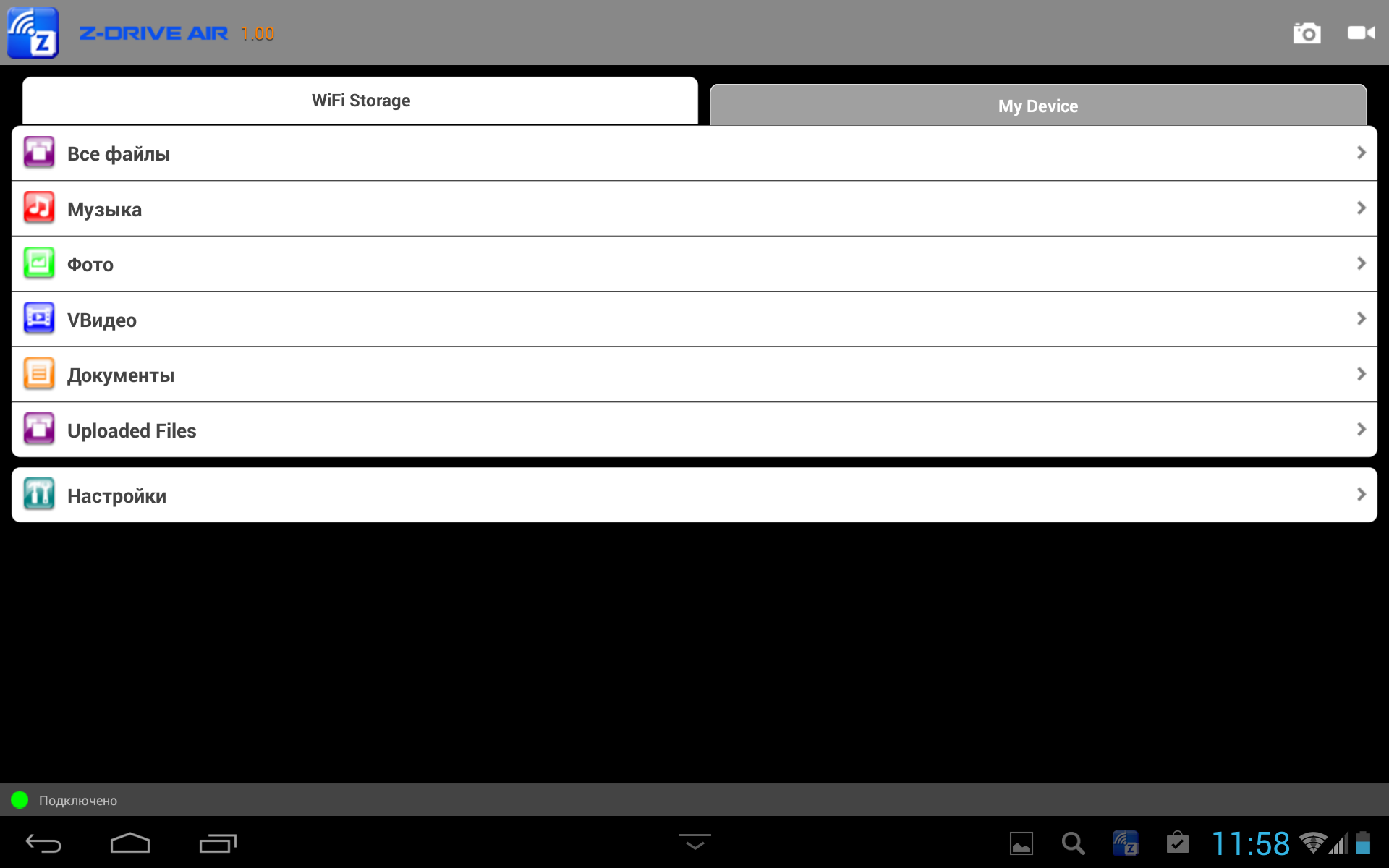

При работе с мобильных устройств вы также можете использовать специализированные программы с поддержкой протоколов SMB или DLNA. Но удобнее работать через упомянутую выше фирменную утилиту Z-Drive Air. Список совместимых с ней форматов документов приводится в таблице ниже.

 AndroidiOS
ВидеоAVI, DIVX, MKV, MOV, MP4, MPGMOV, MP4
АудиозаписиM4A, MP3, WAV, WMAM4A, MP3, WAV
ФотографииBMP, GIF, JPG, JPEG, PNGBMP, GIF, JPG, JPEG, PNG
ДокументыDOC, DOCX, PDF, PPT, PPTX, RTF, TXT, XLS, XLSXDOC, PDF, PPT, RTF, TXT, XLS

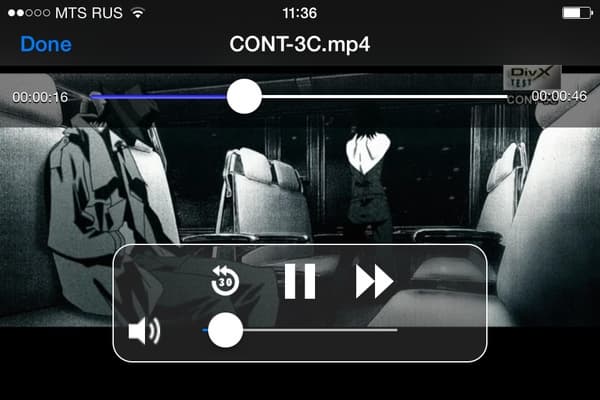

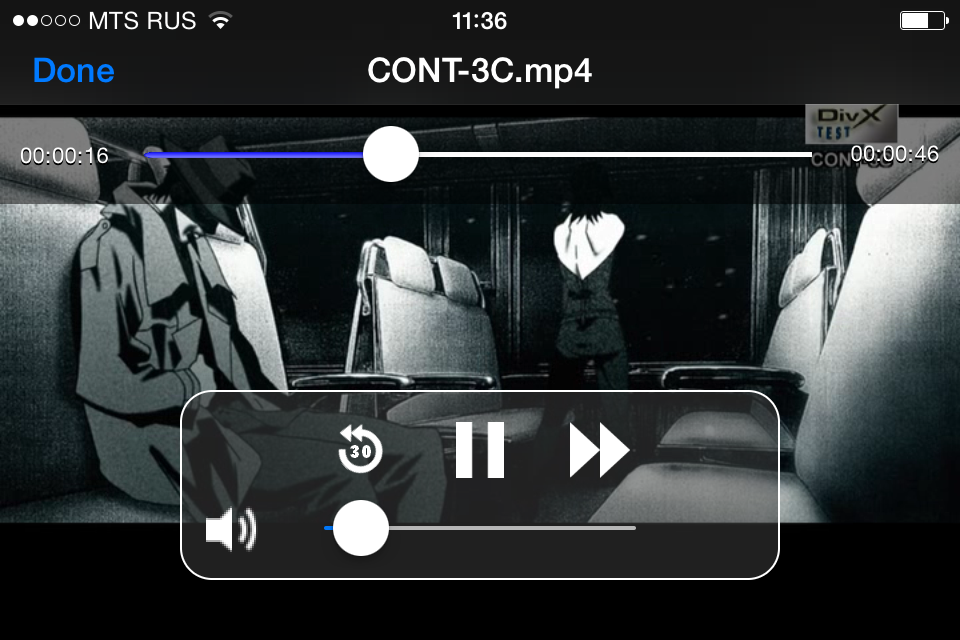

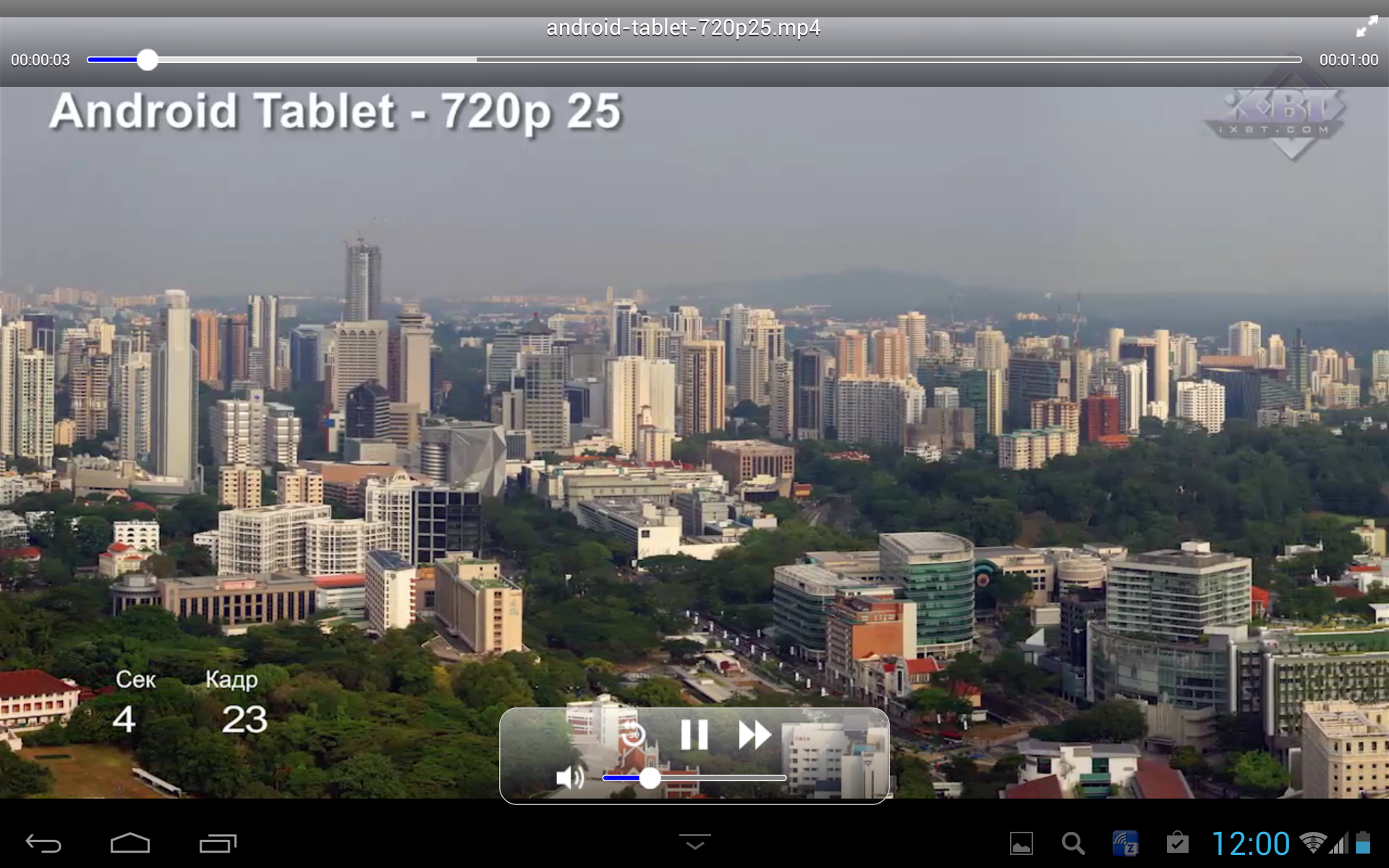

Программа имеет встроенные плееры для указанных мультимедийных форматов. Возможности принудительного использования внешней утилиты в режиме потоковой трансляции нет, что достаточно грустно, учитывая возможности встроенного видеоплеера. В частности, он не поддерживает субтитры и не позволяет переключать звуковые дорожки. Есть только полоска навигации, пауза, переход на 30 секунд вперед или назад и управление громкостью.

При этом на платформе Android, в некоторых случаях, когда он оказывается неспособен обработать файл, автоматически вызывается установленная на устройстве внешняя программа, например MX Player.

Музыкальный плеер дополнительно имеет возможность навигации по трекам в папке. А для просмотра фотографий можно использовать режим слайдшоу с ручным переходом к новым снимкам. Для работы с документами вызываются приложения операционной системы.

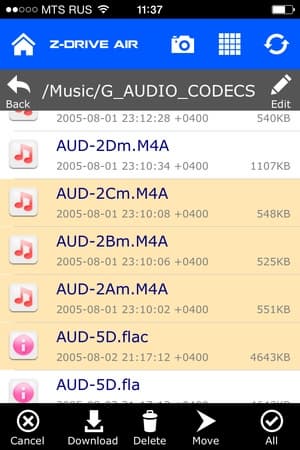

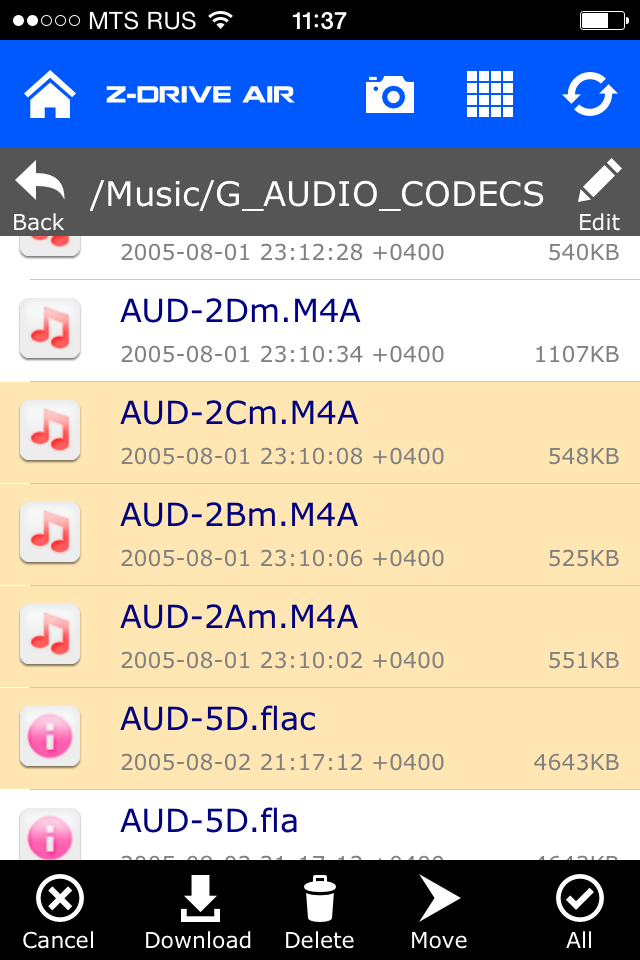

Z-Drive Air на iOS   Z-Drive Air на iOS

Утилита умеет выполнять основные операции с документами на накопителе, в частности есть удаление, переименование и перемещение. Кроме того, можно скачивать файлы на мобильное устройство, что может пригодиться для просмотра неподдерживаемых программой форматов. Аналогичным образом пользователь может загружать информацию со смартфона или планшета на беспроводной накопитель.

При работе с Android прямо из программы можно сделать фотографии или снять видео с моментальной отправкой его на диск. Странно, что нет доступа к полной файловой системе этой операционной системы, а видны только данные из папки ZDriveAir.

Устройства с iOS способны работать только с указанными в таблице форматами мультимедиа. Даже если закачать файл на смартфон или планшет, открыть его в другой программе не получится, такой возможности просто не предусмотрено в Z-Drive Air. Так что для неподдерживаемых форматов остается только вариант работы с DLNA-клиентом. Что касается работы с камерой, то для iOS также заявлена возможность делать фотографии и снимать видео с загрузкой на накопитель. С тестовым смартфоном под управлением последней версии iOS эта функция не работала (программа «вылетала»). Но загрузить фотографии и видео из фотогалереи на диск получилось.

Тестирование

Работу накопителя в различных режимах мы проверяли с использованием SSD Samsung 840 Evo объемом 250 ГБ и жесткого диска Seagate Momentus ST9750420AS на 750 ГБ. В качестве клиентов выступал ПК с адаптером Asus USB-N53, смартфон с iOS и планшет с Android.

При подключении к ПК по USB 3.0 устройство способно обмениваться информацией на скоростях более 250 МБ/с в случае установки в него SSD. При работе с традиционным жестким диском именно он будет ограничивать производительность в этом сценарии. Скорость доступа по Wi-Fi к общей папке с ПК составляет около 10 Мбит/с на запись и 20 Мбит/с на чтение. Для резервного копирования этот вариант интересен только в том случае, если объем данных относительно невелик.

Если говорить про мобильные устройства, то нам удалось успешно воспроизвести видеоролики с битрейтом до 12-14 Мбит/с (использовались файлы из нашей методики). Этой производительности достаточно для большинства популярных форматов мобильного видеоконтента.

Проверка «сквозного» подключения к интернету показала, что скорость работы устройств в этом режиме падает примерно в два раза, что вполне ожидаемо. В зависимости от типа устройства, можно рассчитывать на скорости 10-20 Мбит/с. Напомним, что во всех случаях беспроводная сеть работала в одноканальном режиме с максимальной скоростью подключения 72 Мбит/с.

Накопитель не имеет удобного индикатора текущего заряда батареи. Для решения этой задачи используется только один светодиод, разными вариантами цвета показывающий три диапазона заряда.

Заявленное производителем время полной зарядки — пять с половиной часов. Проверка показала, что в выключенном состоянии от блока питания накопителю потребовалось чуть менее пяти часов для восстановления батареи.

Время автономной работы измерялось в сценарии просмотра видео 720p на планшете с Android. При использовании SSD накопитель смог обеспечить около пяти часов работы. После установки жесткого диска это время сократилось на полчаса. Заявленных производителем шести с половиной часов у нас не получилось.

Что касается использования в режиме внешней батареи для мобильных устройств, то данный сценарий вполне работоспособен для смартфонов, а вот требующие тока 2 А планшеты мы бы заряжать не рекомендовали.

Выводы

Комплект для сборки беспроводного накопителя Zalman ZM-WE450 в целом представляет собой неплохую альтернативу готовым решениям других производителей. Устройство имеет традиционный дизайн, оборудовано быстрым интерфейсом USB 3.0 для локального подключения и батареей относительно высокой емкости. Встроенный беспроводной контроллер имеет достаточную производительность для трансляции современных популярных форматов видео. Отдельно стоит упомянуть возможность подзарядки от устройства смартфонов.

Встроенное программное обеспечение обеспечивает базовый набор функций и не выделяется какими-либо интересными особенностями, кроме «сквозного» подключения к интернету через внешний роутер. Фирменная утилита Z-Drive Air для Android и iOS не впечатлила своими возможностями, но вполне работоспособна. В случае работы с мобильными устройствами на базе Android, возможно, удобнее будет использовать стандартный сетевой протокол SMB. По крайней мере, это позволит использовать ваш любимый плеер для всех типов контента. Если же вы планируете работу с моделями на iOS, то очень желательно ограничиться штатно поддерживаемыми этой мобильной операционной системой форматами.

Рекомендованная стоимость продукта на локальном рынке составляет 2800 рублей. Реальная цена, скорее всего, будет меньше. В случае, если у пользователя уже есть подходящий жесткий диск или SSD, приобретение данного решения может быть вполне оправданным. Как и другие аналогичные устройства, накопитель будет интересен пользователям смартфонов и планшетов в качестве мобильной медиабиблиотеки и средства резервного копирования документов.




11 июля 2014 Г.
