- Чипсет Intel 915P (применен северный мост i915P и южный ICH6)
В последнее время мы все чаще сталкиваемся с платами, оснащенными двумя слотами PCIEx16, которые предназначены для установки видеоускорителей. Сначала этот факт олицетворял собой поддержку платой технологии SLI от NVIDIA, потом аналог под названием CrossFire появился и у компании ATI. Кроме всего прочего эти две технологии объединяла одна особенность: они, как правило, реализовывались на системных платах высшей и, реже, средней ценовой категории, а значит, были доступны только тем потребителям, которые могли себе позволить эти недешевые достижения науки и техники. Но недавно мы предложили вашему вниманию обзор системной платы EPoX с полноценной поддержкой SLI, однако спроектированной при этом под бюджетный сокет процессоров AMD (Socket 754). Сегодня же мы рассмотрим своеобразный продукт от компании Albatron, который не может похвастаться ни новейшим чипсетом, ни дополнительной функциональностью, ни комплектацией. Это делает Albatron PX915P-2V заметно дешевле топовых моделей, а все преимущество этой платы заключается в поддержке технологии SLI. Таким образом, целевую аудиторию данного продукта мы оцениваем как весьма ограниченную, но все же в качестве основы для системы с двумя недорогими видеокартами она подойдет. В конце концов, если опустить поддержку SLI, это рядовая плата бюджетного уровня, а за второй слот PCIEx16 с покупателя денег (в данном случае) не просят вообще.
Минимальная функциональность, которой обладает рассматриваемая сегодня модель, благотворно сказывается не только на ее конечной цене, но и на удобстве разводки. Основной слот для графики достаточно удален от радиатора на северном мосту чипсета и второго слота PCIEx16 (чтобы не препятствовать установке ускорителей с громоздкой системой охлаждения с любой из сторон видеокарты), также не будет его расположение мешать работе с модулями памяти. Вообще, интересен набор слотов расширения у Albatron PX915P-2V: для организации SLI на чипсете i915 пришлось (как и в случае i925/945/955) пустить на второй графический интерфейс все четыре линии PCI Express южного моста, так что плата лишена и слотов расширения PCIEx1/x4, и периферийных контроллеров, подключенных к этой шине (правда, карту расширения с интерфейсом PCI-E можно установить и во второй слот PCIEx16). По крайней мере, как показало наше исследование, такой вариант организации никак не сказывается на скорости работы связки из двух видеокарт (на примере ATI CrossFire). Хуже то, что слотов PCI на плате всего два, и один из них рискует быть перекрытым системой охлаждения второй видеокарты (впрочем, у бюджетных карт, готовых к работе в паре, кулеры, как правило, достаточно узкие). Наличие питания на плате индицируется светодиодом, категорически не рекомендуется устанавливать/демонтировать какие-либо элементы системы, пока он горит. Доступ к единственной востребованной в процессе работы перемычке не затруднен даже при установке платы в корпус, краткое описание ее функциональности приведено на текстолите (остальные две перемычки расположены неудобно, но пользоваться ими придется от силы один раз при сборке).
В трехканальном импульсном стабилизаторе напряжения питания процессора применены по 2 полевых транзистора на канал, 6 конденсаторов по 2200 мкФ, 3 по 1500 мкФ и 2 конденсатора по 1000 мкФ, также на плате находится стабилизатор напряжения памяти (включает 7 конденсаторов по 1000, усилен индуктивными элементами). В критических цепях в основном применяются электролитические конденсаторы от уважаемой компании United Chemi-Con (серии KZG) и от неизвестного производителя. Поскольку плат на i915 с поддержкой SLI вообще не так уж много, дизайн рассматриваемой модели сильно отличается от дизайна прочих плат Albatron (впрочем, в последнее время компания не радует большим количеством новинок в своем арсенале). Тем не менее, есть в линейке компании и другая модель (PX915-DV) с очень похожей разводкой (и тоже с поддержкой SLI), основанная на i915PL, а потому всего с двумя разъемами DIMM и более узкая в целом. Однако дизайн обеих моделей дорабатывался по отдельности, так что разведенные, но нераспаянные функциональные элементы на них отсутствуют. Размер платы — 295×245 мм (чуть зауженный ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы). При создании этой в общем рядовой бюджетной модели специалисты Albatron сумели выделиться, приделав некую нашлепку (иначе и не скажешь) к рычагу процессорного сокета. Нам непросто представить себе человека, у которого могли возникнуть сложности с закрытием сокета, так как усилие при этом требуется минимальное. Зато теперь задача подъема рычага значительно усложнилась, и без ногтей здесь обойтись трудновато. Полезная инновация, нет слов.
Системный мониторинг (Winbond W83627THF, по данным BIOS Setup):
- Напряжения процессора, батарейки, +3,3, +5, ±12 В и +5 В StandBy;
- Температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком на плате);
- Частота вращения трех вентиляторов;
- Функция Smart Fan для автоматической регулировки скорости вращения процессорного вентилятора в зависимости от температуры процессора: можно задать желаемое значение температуры (выше которой вентилятор ступенчато раскручивается, при необходимости — до максимальных оборотов) и ее допустимое отклонение (при котором не будет предприниматься никаких действий; служит для предотвращения постоянного циклического изменения частоты вращения).

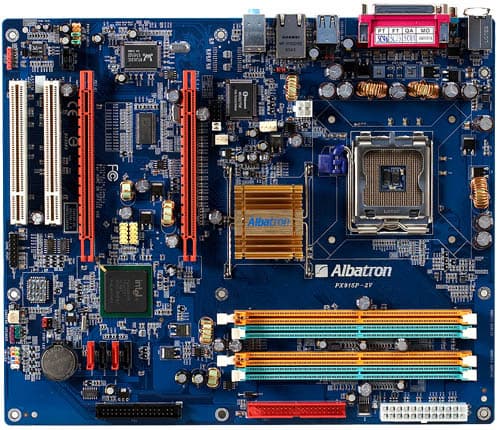

Порты, коннекторы и разъемы на поверхности платы
- Процессорный сокет (Socket 775, официальных данных о поддержке процессоров на момент подготовки статьи еще не было, но можно предположить, что, как и для большинства прочих моделей Albatron (на i915P), будут поддерживаться процессоры Celeron D (до моделей 350/351) и Pentium 4 (до моделей 570 и 660));
- 4 разъема под DDR2 SDRAM DIMM (до 4 ГБ DDR2-400/533 без ECC; поддерживается двухканальный режим работы, для чего суммарный объем памяти в обоих каналах должен быть одинаковым — например, 256/256 или 256+256/512);
- 2 слота PCIEx16 (второй всегда работает в режиме x4, предназначен для установки дополнительного видеоускорителя при реализации SLI или любой карты расширения с интерфейсом PCI-E);
- 2 слота PCI;
- Разъемы питания: стандартный ATX 2.2 (24 контакта, можно подключать обычный 20-контактный коннектор, но при этом не рекомендуется использовать мощные современные комплектующие, вроде топовых PCIE-видеокарт без собственных разъемов питания на борту) и 4-контактный ATX12V для питания процессора;
- Разъем FDD;
- Разъем IDE (Parallel ATA) на 2 устройства ATA33/66/100 — «чипсетный»;
- 4 «чипсетных» разъема SATA (Serial ATA) на 4 устройства SATA150;
- 2 разъема для подключения планок на 4 дополнительных порта USB (2.0);
- Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
- Разъем S/PDIF-In/Out для ввода/вывода цифрового звукового сигнала (соответствующая планка с разъемами на заднюю панель компьютера в комплекте отсутствует);
- Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
- Разъем для подключения Game/MIDI-порта на планке;
- Разъем для подключения датчика открытия корпуса (Chassis Intrusion);
- Разъем для подключения специализированной платки ABS (Albatron BIOS Security), которая содержит резервную микросхему BIOS и позволит выполнить процедуру восстановления поврежденной прошивки в основной микросхеме (платка ABS в комплекте отсутствует);
- 3 разъема для подключения вентиляторов (все с возможностью контроля количества оборотов, а процессорный — еще и с возможностью автоматической регулировки скорости вращения).

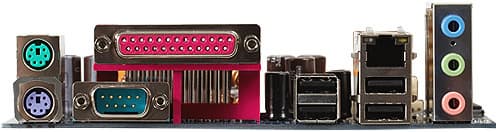

Задняя панель платы (слева направо, по блокам)
по ссылке — вид платы в 3/4 со стороны задней панели
- Разъемы PS/2 для подключения мыши и клавиатуры;
- 1 LPT, 1 COM-порт;
- 2 порта USB;
- 2 порта USB и 1 RJ-45 (Fast Ethernet);
- 3 аналоговых аудиоразъема (Line-In, Line-Out, Mic-In).
Комплект поставки
- Упаковка: коробка стандартного размера;
- Документация: чрезвычайно краткое руководство (скорее, по сборке системы, чем по собственно установке платы), содержащее зато перевод на русский язык;
- Кабели: 2 SATA, 1 ATA66 и шлейф для подключения дисковода;
- Заглушка на заднюю панель платы для вывода соответствующих разъемов;
- Аж 3(!) компакт-диска, заполненных на редкость нерационально (сделано это, видимо, для унификации набора CD): один из них содержит несколько [полноценных] руководств пользователя к последним платам компании в PDF-формате, второй занят под драйверы конкретной чипсетной линейки, ну а третий может похвастаться кроме стандартных Acrobat Reader и антивируса PC-cillin еще тремя фирменными программами. Первая, Dr.Speed, — вполне стандартная утилита для разгона из-под Windows и системного мониторинга; вторая, DriveClone, — довольно скромная функционально утилита, позволяющая создавать образы разделов жестких дисков и позже восстанавливать их или клонировать; наконец, третья — RestoreIT, является своеобразной альтернативой функции System Restore последних версий Windows, работает в режиме реального времени и позволяет вследствие этого моментально «откатывать» любые выполненные с жестким диском операции.
Интегрированные контроллеры
- Звуковой, на базе AC’97-кодека Realtek (Avance Logic) ALC655, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF-In/Out;
- Сетевой, на базе микросхемы Realtek RTL8100C, с поддержкой скоростей 10/100 Мбит/с (Fast Ethernet).
Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:
| Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: | +0,21, -0,39 | Хорошо |
| Уровень шума, дБ (А): | -63,5 | Плохо |
| Динамический диапазон, дБ (А): | 63,6 | Плохо |
| Гармонические искажения, %: | 0,033 | Хорошо |
| Интермодуляционные искажения + шум, %: | 0,160 | Средне |
| Взаимопроникновение каналов, дБ: | -64,1 | Средне |
| Интермодуляции на 10 кГц, %: | 0,264 | Средне |
Общая оценка: Средне (подробнее). Такие скромные результаты, вероятно, связаны с не очень удачным расположением чипа ALC655 на плате (в самом углу, достаточно далеко от аналоговых выводов звука), так как установка последних версий драйверов, с сайта производителя кодека и с сайта компании Albatron, ничего не изменила.
Настройки
| С помощью перемычек и переключателей | Перемычка для очистки CMOS | ||
| 2 перемычки для выбора подаваемого питания на USB- и PS/2-порты | +5 В или +5 В Standby | ||
| Из BIOS, основанного на версии AwardBIOS 6.00PG от Phoenix | Возможность отключения специфических функций процессора | + | Hyper-Threading, Internal Thermal Control |
| Настройки таймингов памяти | + | By SPD, CAS Latency Time, DRAM RAS# to CAS# Delay, DRAM RAS# Precharge, Precharge Delay (tRAS) | |
| Выбор частоты работы памяти | + | Auto, 400, 533 МГц | |
| Возможность задания частоты для периферийных шин | + | PCIE: Auto (увеличивать пропорционально частоте FSB) или зафиксировать на 100 МГц PCI: Auto (увеличивать пропорционально частоте FSB), 33,0, 37,7, 44,0 МГц | |
| Ручное распределение прерываний по слотам | + | ||
| Изменение частоты FSB | + | от номинала до 333 МГц, с шагом 1 МГц | |
| Изменение коэффициента умножения процессора | - | ||
| Изменение напряжения ядра процессора | + | Default, +0,05, +0,10, +0,15 В | |
| Изменение напряжения памяти | + | Default, +0,05, +0,10, +0,15 В | |
| Изменение напряжения чипсета | + | Default, +0,05, +0,10, +0,15 В | |
Использовалась версия BIOS v1.02, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.
Производительность
Конфигурация тестовых стендов:
- Процессор: Intel Pentium 4 660 (3,6 ГГц)
- Память: 2 модуля по 512 МБ Corsair CM2X512-5400C4 (использовались с таймингами 3-3-3-8 в режиме DDR2-533)
- Видеоускоритель: ATI Radeon X800 XT, 256 MB DDR
- Жесткий диск: Samsung SP1213C (SATA), 7200 об/мин
- Блок питания: FSP Blue Storm 500
- ОС: Windows XP SP2
Так как в последнее время в нашу лабораторию все реже попадают материнские платы, основанные на чипсетах серии i915, то сложно подобрать для сравнения представителей этого набора системной логики, протестированных в рамках одной методики. Поэтому результаты тестирования производительности Albaton PX915P-2V мы решили сопоставить с результатами, которые недавно продемонстрировала системная плата компании PCChips на чипсете Intel 915GV. Из таблицы, приведенной ниже, довольно четко видно небольшое отставание последней от PX915P-2V во всех тестах, но разница совсем невелика, так что по скорости эти две модели можно признать примерно равными, а значит, Albaton PX915P-2V — также довольно медленная модель, уступающая лучшим представителям чипсета до 10%.
| Тест | Albatron PX915-2V | PCChips M985G |
|---|---|---|
| Архивирование в 7-Zip, мин:сек | 7:22 | 7:25 |
| Кодирование MPEG4 (XviD), мин:сек | 5:11 | 5:15 |
| Кодирование MPEG4 (DivX), мин:сек | 4:02 | 4:03 |
| Unreal Tournament 2004 (Low@640×480), fps | 66,0 | 65,2 |
| Unreal Tournament 2004 (Medium@800×600), fps | 62,1 | 58,5 |
Выводы
Albatron PX915P-2V — бюджетная по функциональности плата, с соответствующей комплектацией и рядом досадных недочетов (качество аналогового вывода интегрированного звука, скорость работы). Из интересных особенностей можно отметить исключительно поддержку SLI (на чипсете i915P, который эту технологию официально не поддерживает), и возможно, что нескольких ценителей бюджетного SLI этот продукт привлечь сумеет. Впрочем, нам кажется, что куда больший успех будет ждать плату на рынке дешевых офисных машин, где второй слот PCIEx16 будет либо игнорироваться, либо использоваться для подключения периферийных карт расширения. Главное, что по предварительным прикидкам эта модель будет обладать весьма привлекательной ценой, хотя точной информации на момент анонса статьи у нас не было.
